TOYOTA C_HR HYBRID 2016 Bruksanvisningar (in Swedish)

5417-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

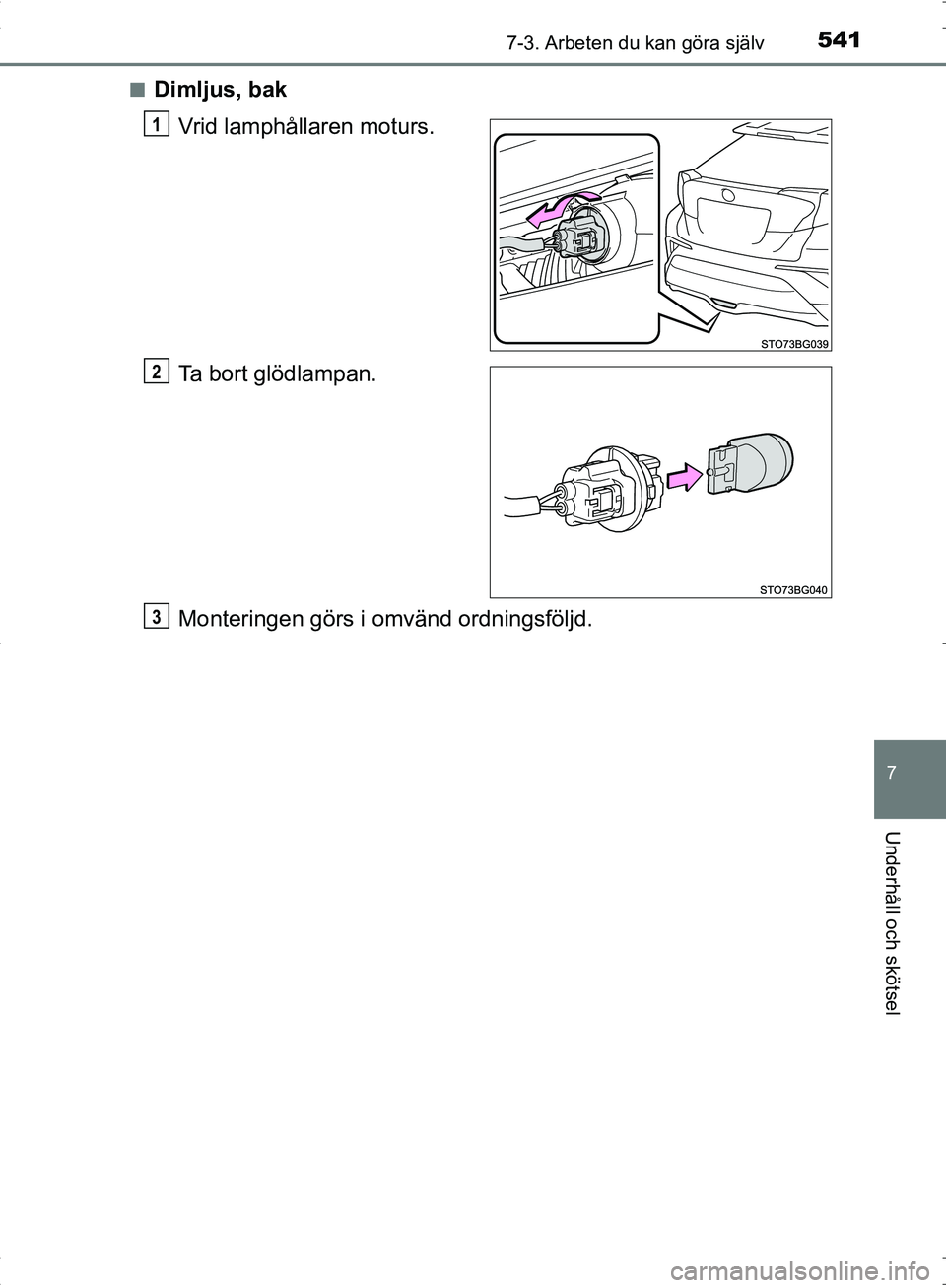

■Dimljus, bakVrid lamphållaren moturs.
Ta bort glödlampan.
Monteringen görs i omvänd ordningsföljd.
1
2
3
OM10538SE.book Page 541 Thursday, November 24, 2016 6:41 PM

5427-3. Arbeten du kan göra själv
OM10538SE■

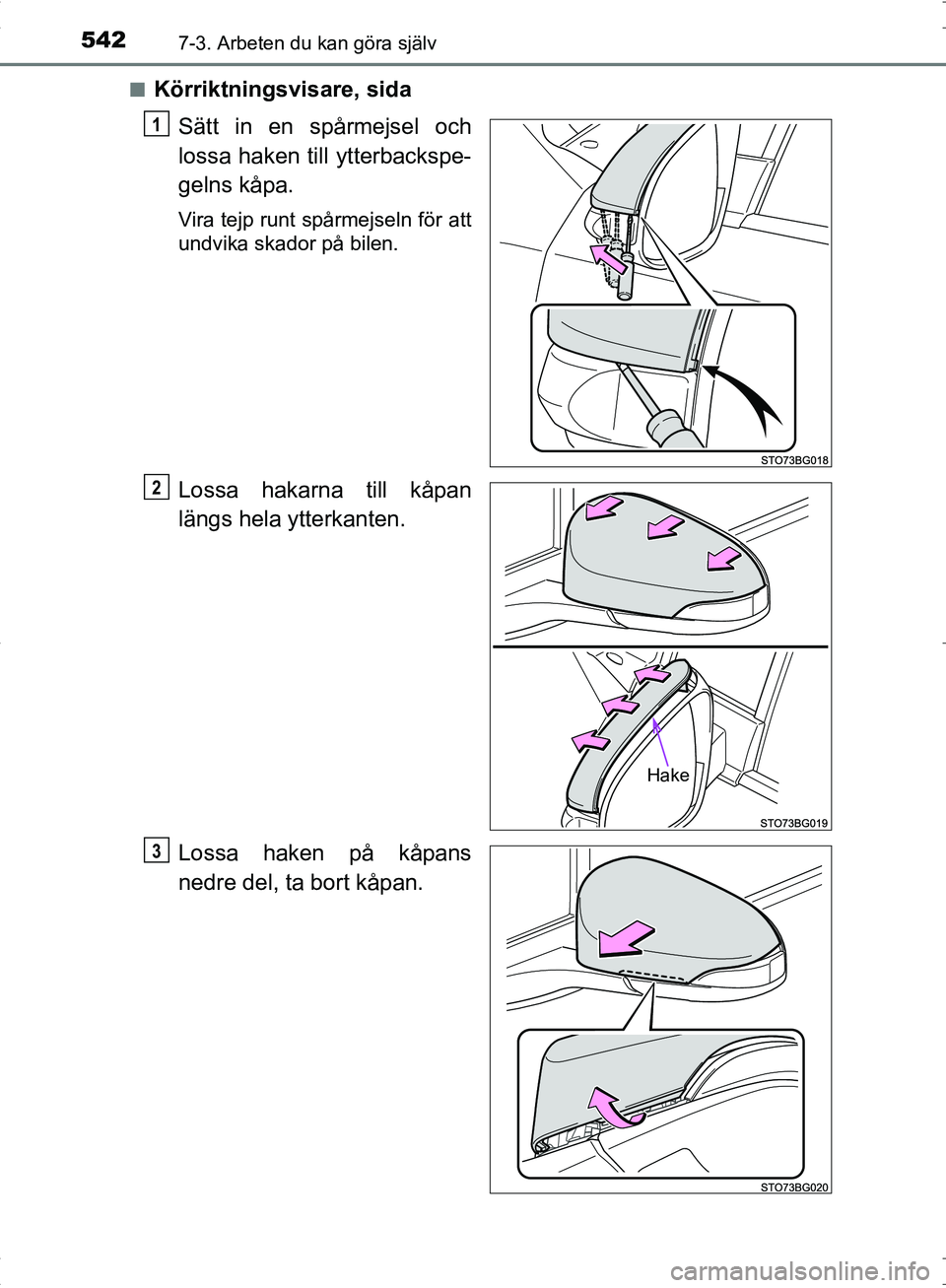

Körriktningsvisare, sida
Sätt in en spårmejsel och
lossa haken till ytterbackspe-
gelns kåpa.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Lossa hakarna till kåpan
längs hela ytterkanten.
Lossa haken på kåpans
nedre del, ta bort kåpan.
1
Hake
2
3
OM10538SE.book Page 542 Thursday, November 24, 2016 6:41 PM

5437-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

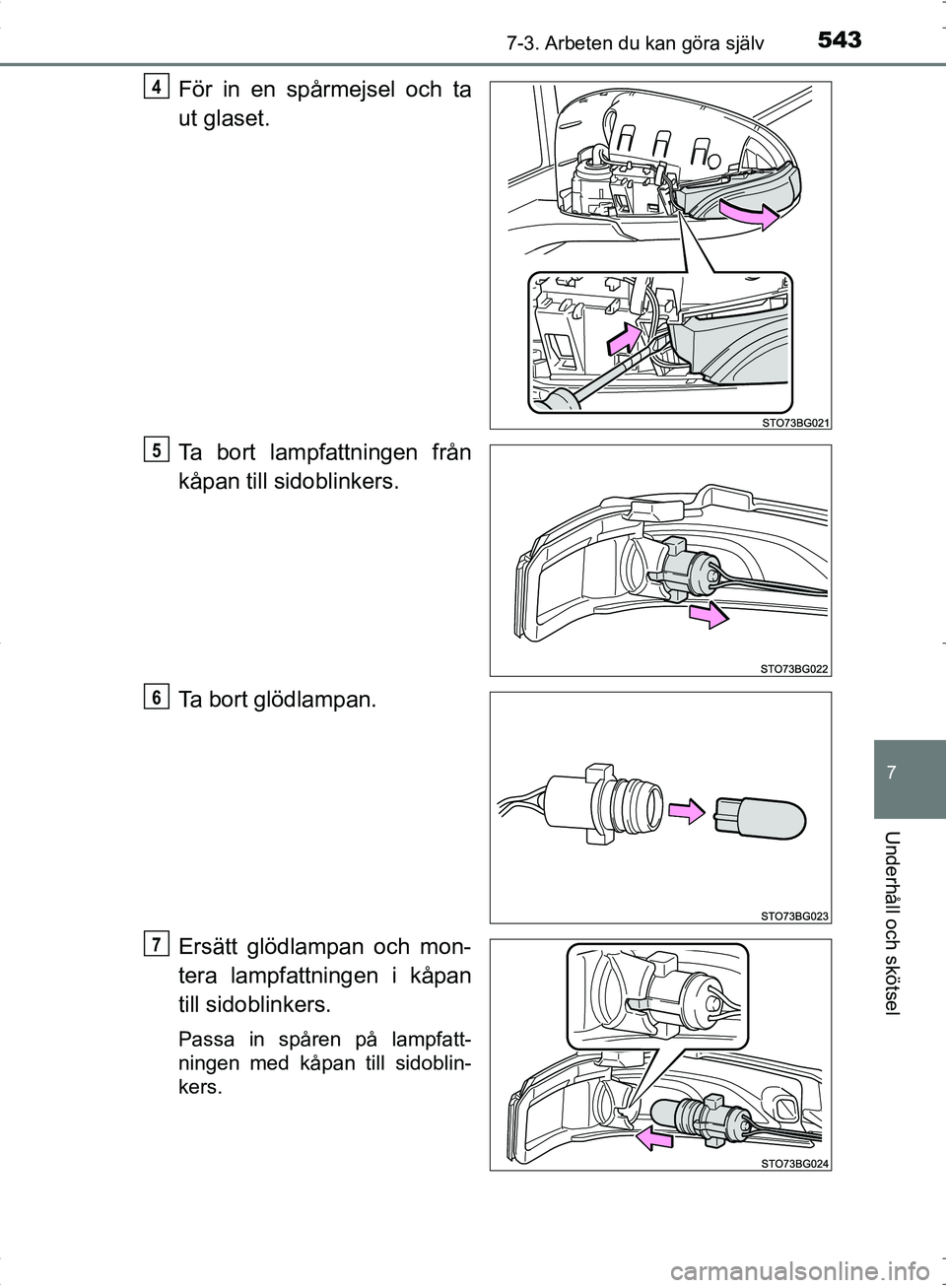

För in en spårmejsel och ta
ut glaset.
Ta bort lampfattningen från
kåpan till sidoblinkers.
Ta bort glödlampan.
Ersätt glödlampan och mon-
tera lampfattningen i kåpan
till sidoblinkers.
Passa in spåren på lampfatt-
ningen med kåpan till sidoblin-
kers.
4
5
6
7
OM10538SE.book Page 543 Thursday, November 24, 2016 6:41 PM

5447-3. Arbeten du kan göra själv
OM10538SE
Montera linsen.Sätt in haken till glaset.
Sätt fast glaset.
Ordna kabelhärvan på gla-
sets baksida.
Sätt in haken till kåpan.
Sätt fast haken på kåpans
nedre del.
8
1
2
9
10
OM10538SE.book Page 544 Thursday, November 24, 2016 6:41 PM

5457-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

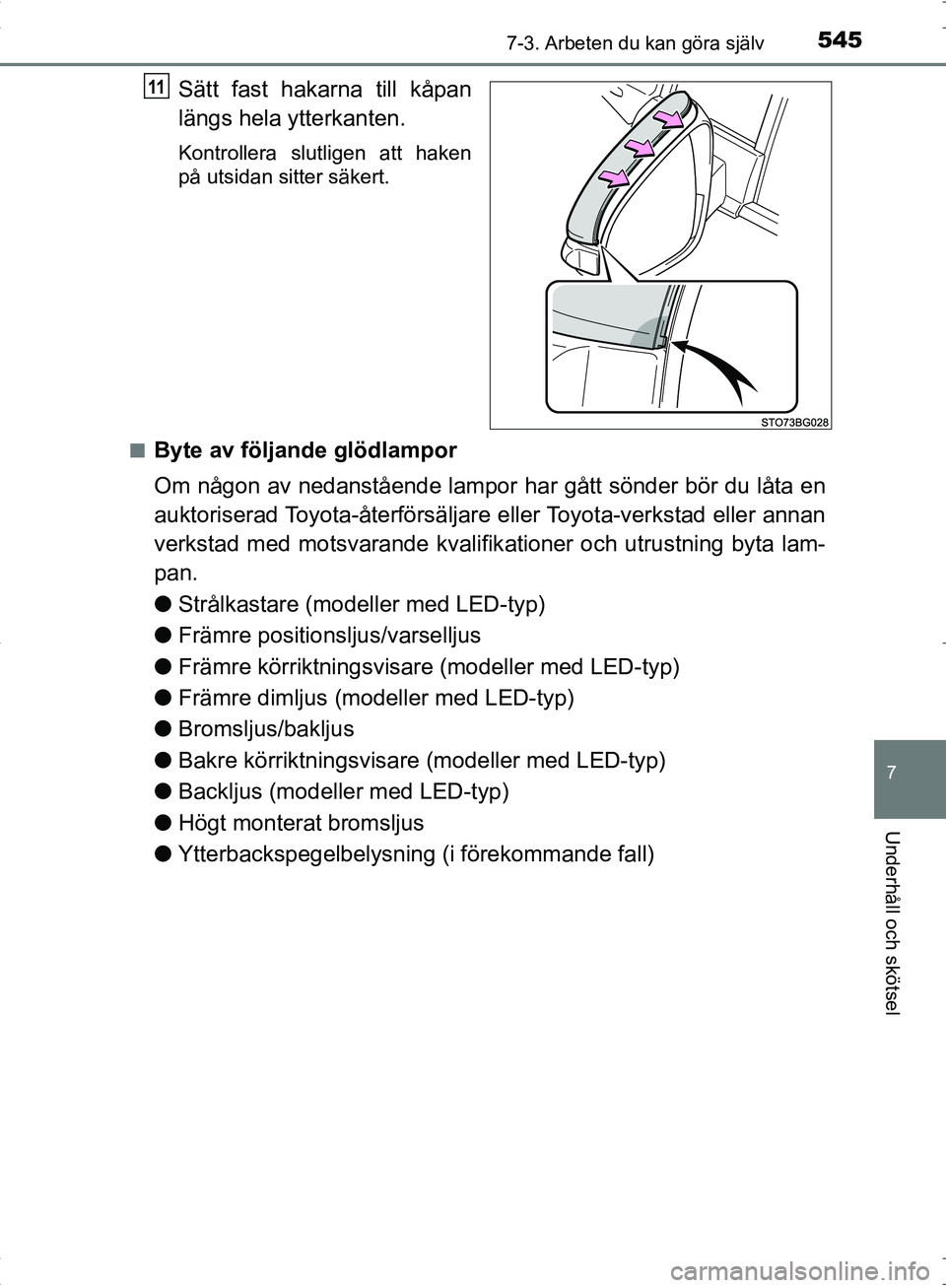

Sätt fast hakarna till kåpan
längs hela ytterkanten.
Kontrollera slutligen att haken
på utsidan sitter säkert.
■
Byte av följande glödlampor
Om någon av nedanstående lampor har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifik ationer och utrustning byta lam-
pan.
● Strålkastare (modeller med LED-typ)
● Främre positionsljus/varselljus
● Främre körriktningsvisare (modeller med LED-typ)
● Främre dimljus (modeller med LED-typ)
● Bromsljus/bakljus
● Bakre körriktningsvisare (modeller med LED-typ)
● Backljus (modeller med LED-typ)
● Högt monterat bromsljus
● Ytterbackspegelbelysning (i förekommande fall)
11
OM10538SE.book Page 545 Thursday, November 24, 2016 6:41 PM

5467-3. Arbeten du kan göra själv
OM10538SE

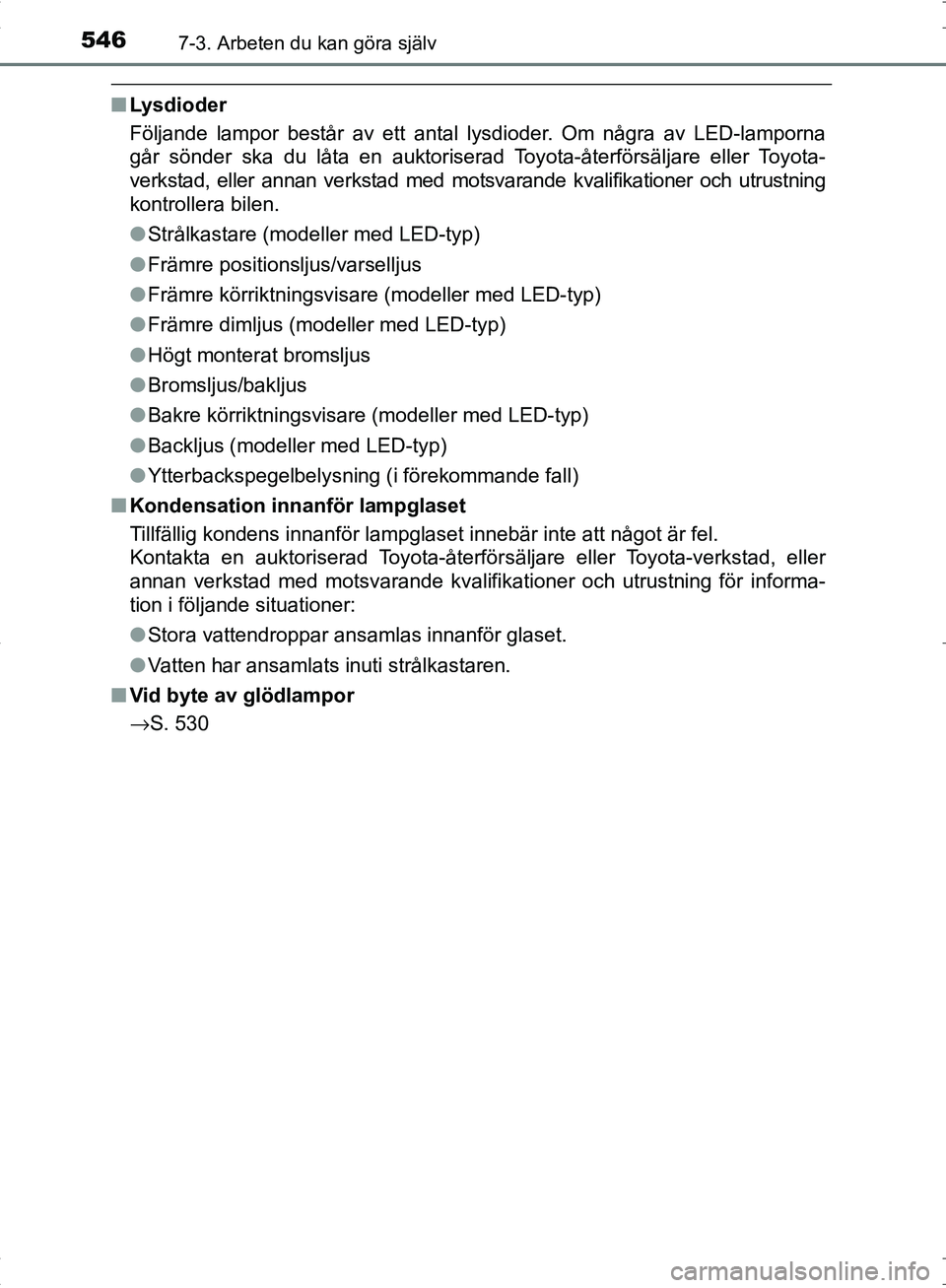

■Lysdioder
Följande lampor består av ett antal lysdioder. Om några av LED-lamporna
går sönder ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
● Strålkastare (modeller med LED-typ)
● Främre positionsljus/varselljus
● Främre körriktningsvisare (modeller med LED-typ)
● Främre dimljus (modeller med LED-typ)
● Högt monterat bromsljus
● Bromsljus/bakljus
● Bakre körriktningsvisare (modeller med LED-typ)
● Backljus (modeller med LED-typ)
● Ytterbackspegelbelysning (i förekommande fall)
■ Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för informa-
tion i följande situationer:
●Stora vattendroppar ansamlas innanför glaset.
● Vatten har ansamlats inuti strålkastaren.
■ Vid byte av glödlampor
→S. 530
OM10538SE.book Page 546 Thursday, November 24, 2016 6:41 PM

5477-3. Arbeten du kan göra själv
OM10538SE
7
Underhåll och skötsel

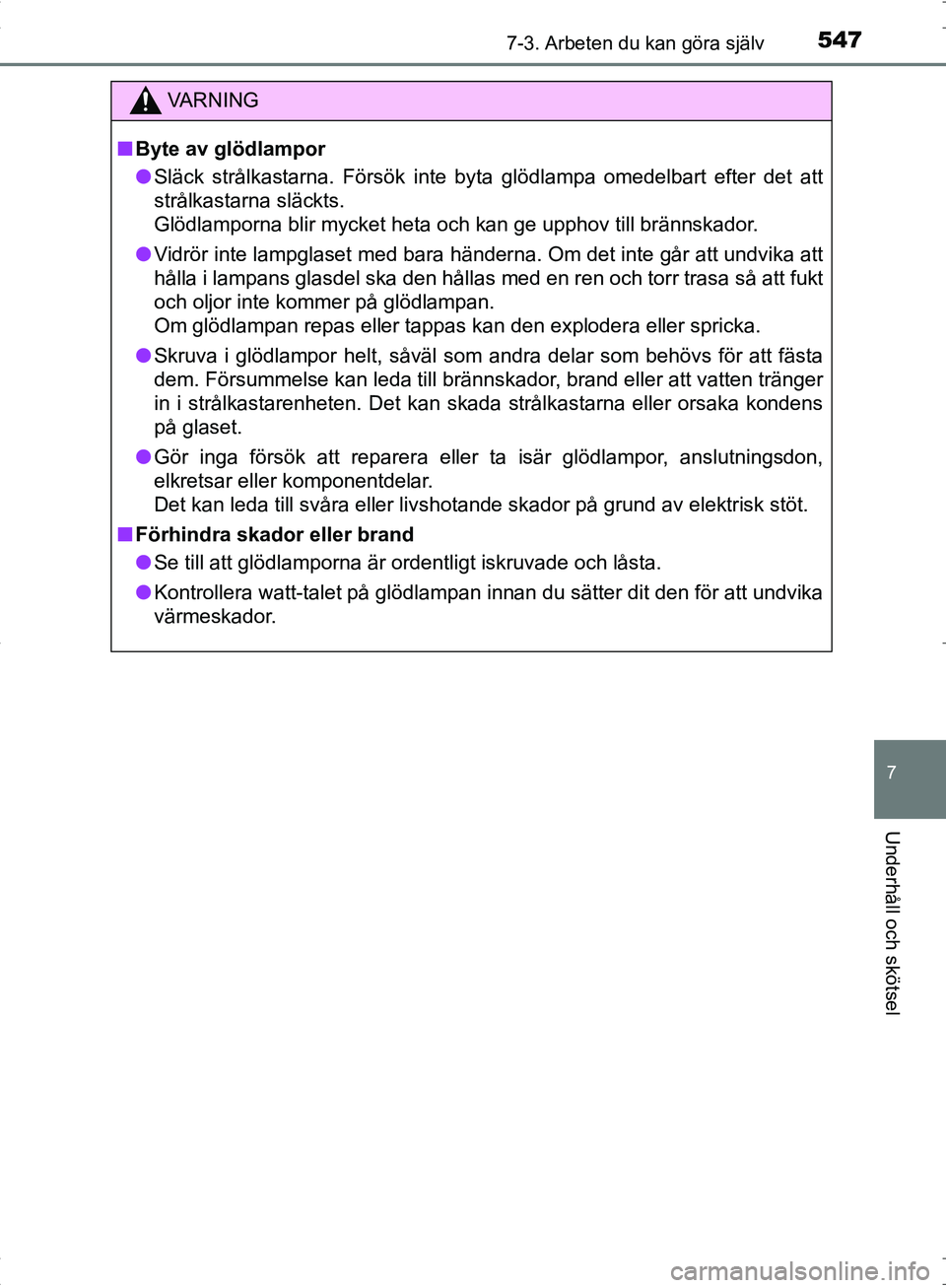

VA R N I N G
■Byte av glödlampor
● Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
● Vidrör inte lampglaset med bara händerna. Om det inte går att undvika att
hålla i lampans glasdel ska den hållas med en ren och torr trasa så att fukt
och oljor inte kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
● Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
● Gör inga försök att reparera eller ta isär glödlampor, anslutningsdon,
elkretsar eller komponentdelar.
Det kan leda till svåra eller livshotande skador på grund av elekt\
risk stöt.
■ Förhindra skador eller brand
● Se till att glödlamporna är ordentligt iskruvade och låsta.
● Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM10538SE.book Page 547 Thursday, November 24, 2016 6:41 PM

5487-3. Arbeten du kan göra själv
OM10538SE
OM10538SE.book Page 548 Thursday, November 24, 2016 6:41 PM

549
8Om problem uppstår
OM10538SE8-1. Viktig information
Varningsblinkers ................ 550
Om du måste få stopp på bilen
i en akut situation............. 551
8-2. Åtgärder i en akut situation
Om din bil måste bärgas eller bogseras .................. 552
Om du tror att något är fel................................. 558
Om en varningslampa tänds eller en
varningssignal hörs.......... 559
Om ett varningsmed- delande visas................... 570
Om du får punktering (modeller med
reparationssats för
akut däcklagning) ............ 576
Om du får punktering (modeller med
reservhjul) ........................ 596
Om hybridsystemet inte startar........................ 609
Om den elektroniska nyckeln inte fungerar
korrekt.............................. 611
Om 12-voltsbatteriet är urladdat............................ 614
Om motorn blir överhettad........................ 620
Om bilen fastnar ................ 625
OM10538SE.book Page 549 Thursday, November 24, 2016 6:41 PM

5508-1. Viktig information
OM10538SE

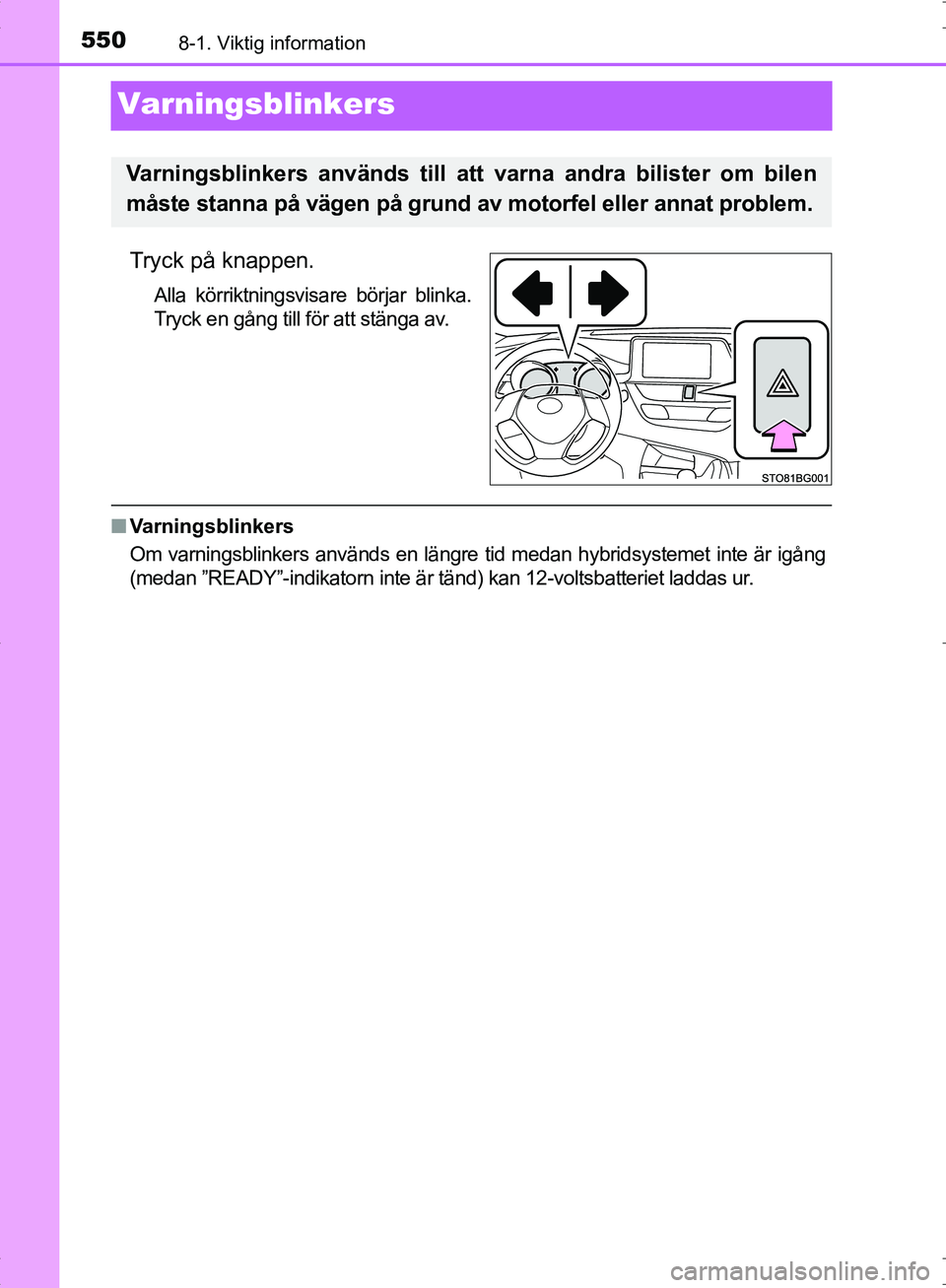

Varningsblinkers
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
■Varningsblinkers
Om varningsblinkers används en längre tid medan hybridsystemet inte är igång
(medan ”READY”-indikatorn inte är tänd) kan 12-voltsbatteriet laddas ur.
Varningsblinkers används till att varna andra bilister om bilen
måste stanna på vägen på grund av motorfel eller annat problem.
