TOYOTA C_HR HYBRID 2016 Bruksanvisningar (in Swedish)

5518-1. Viktig information
OM10538SE
8
Om problem uppstår
Om du måste få stopp på bilen i en akut
situation
Placera båda fötterna på bromspedalen och trampa stadigt ned
pedalen.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
För växelspaken till N.
Om växelspaken flyttas till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av hybridsystemet.
Om växelspaken inte kan flyttas till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket det är möjligt.
För att stanna hybridsystemet,
håll startknappen intryckt i minst
2 sekunder i följd, eller tryck
snabbt på den minst 3 gånger i
följd.
Stanna bilen vid vägkanten på en säker plats.
Endast i en akut situation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
3
Håll knappen intryckt i minst
2 sekunder, eller tryck på den
snabbt minst 3 gånger
4
VA R N I N G
■ Om hybridsystemet måste stängas av under körning
Servostyrningen kommer att försvinna vilket gör att ratten blir trögare att
vrida. Sakta ned så mycket det går innan du stänger av hybridsystemet.
5
OM10538SE.book Page 551 Thursday, November 24, 2016 6:41 PM

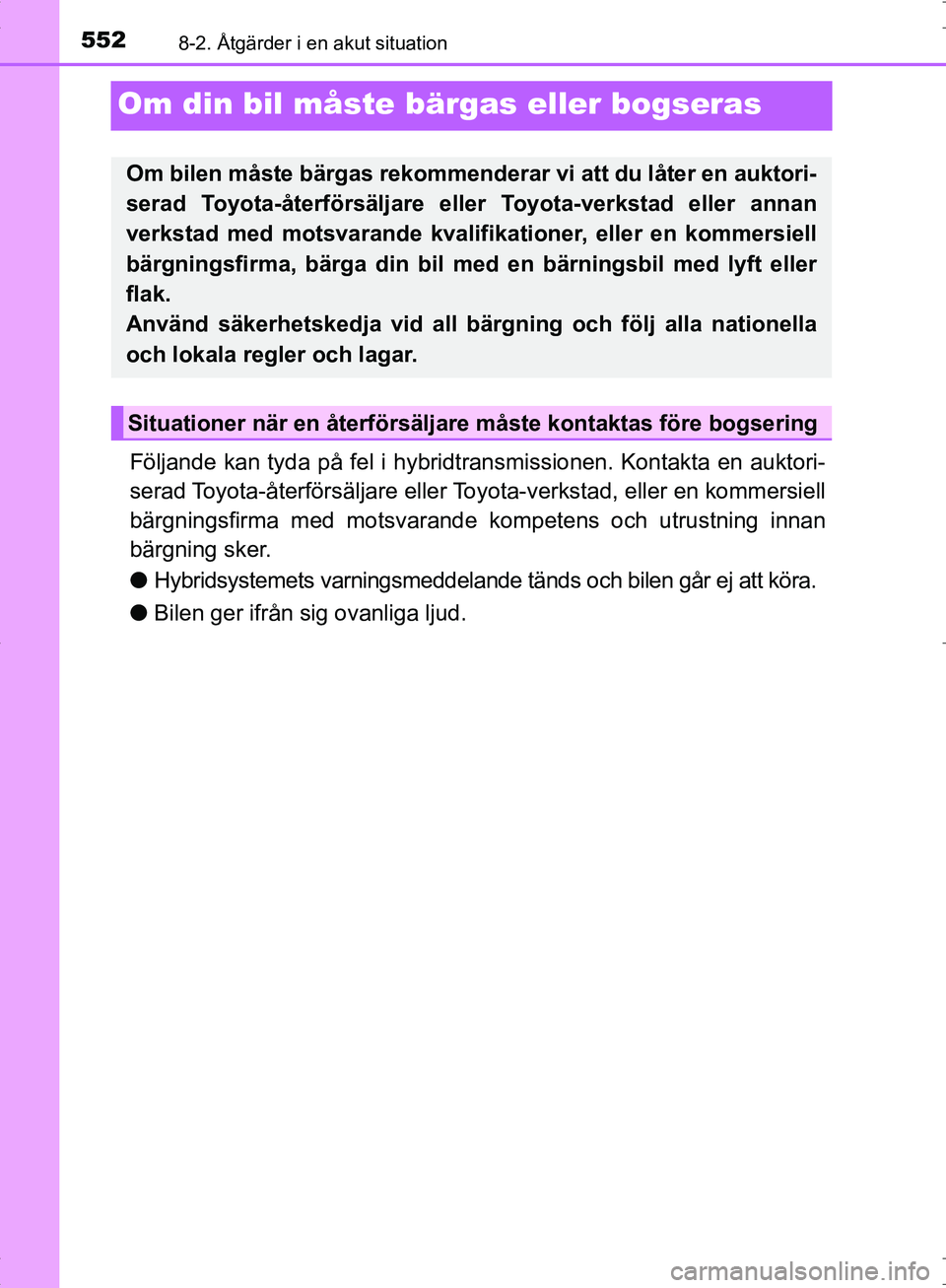

5528-2. Åtgärder i en akut situation
OM10538SE
Om din bil måste bärgas eller bogseras
Följande kan tyda på fel i hybridtransmissionen. Kontakta en auktori-
serad Toyota-återförsäljare eller To yota-verkstad, eller en kommersiell
bärgningsfirma med motsvarande kompetens och utrustning innan
bärgning sker.
● Hybridsystemets varningsmeddelande tänds och bilen går ej att köra.
● Bilen ger ifrån sig ovanliga ljud.
Om bilen måste bärgas rekommenderar vi att du låter en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifi kationer, eller en kommersiell
bärgningsfirma, bärga din bil med en bärningsbil med lyft eller
flak.
Använd säkerhetskedja vid all bä rgning och följ alla nationella
och lokala regler och lagar.
Situationer när en återförsäljare måste kontaktas före bogsering
OM10538SE.book Page 552 Thursday, November 24, 2016 6:41 PM

5538-2. Åtgärder i en akut situation
OM10538SE
8
Om problem uppstår

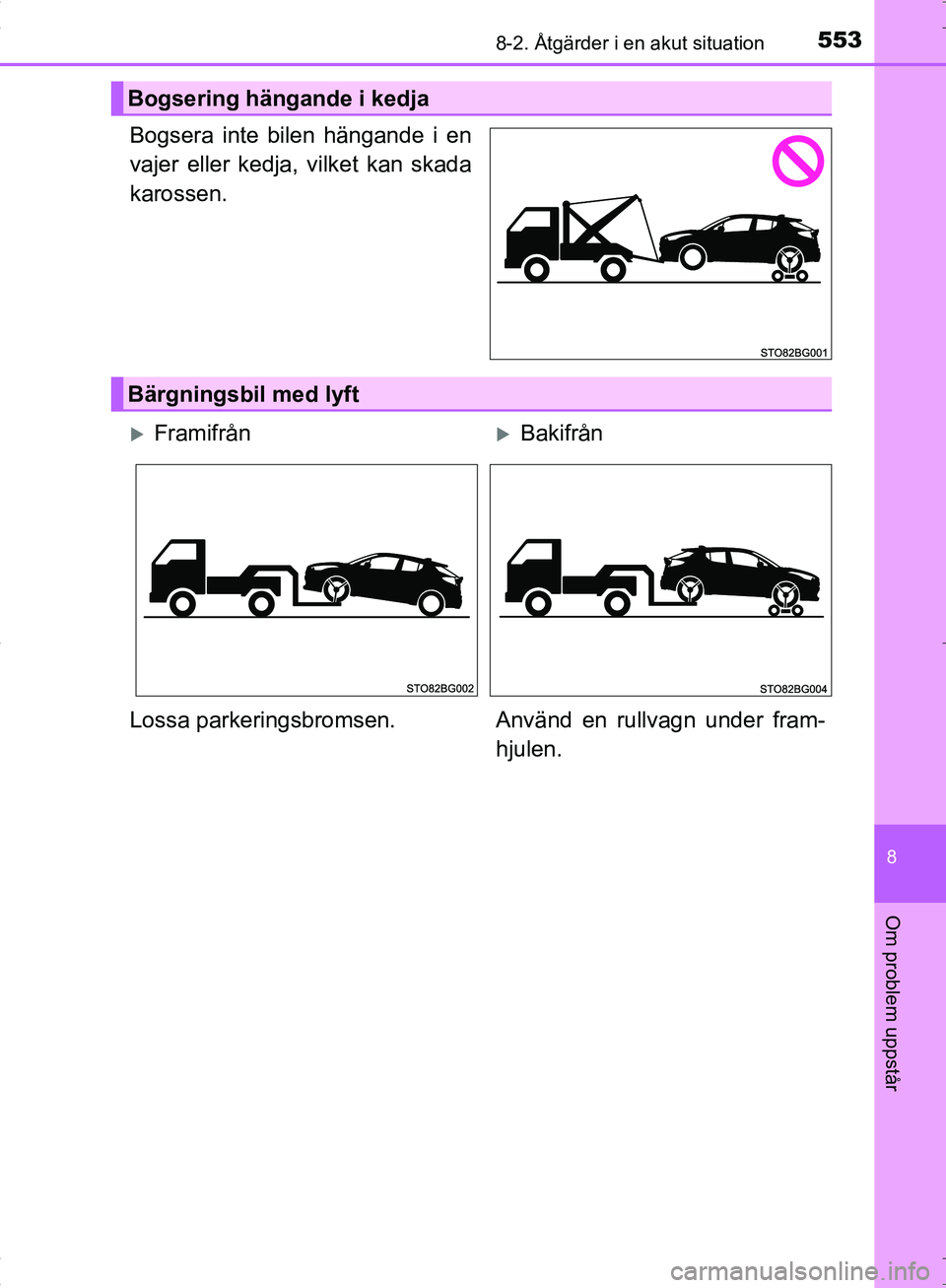

Bogsera inte bilen hängande i en
vajer eller kedja, vilket kan skada
karossen.
Bogsering hängande i kedja
Bärgningsbil med lyft
FramifrånBakifrån
Lossa parkeringsbromsen. Använd en rullvagn under fram- hjulen.
OM10538SE.book Page 553 Thursday, November 24, 2016 6:41 PM

5548-2. Åtgärder i en akut situation
OM10538SE

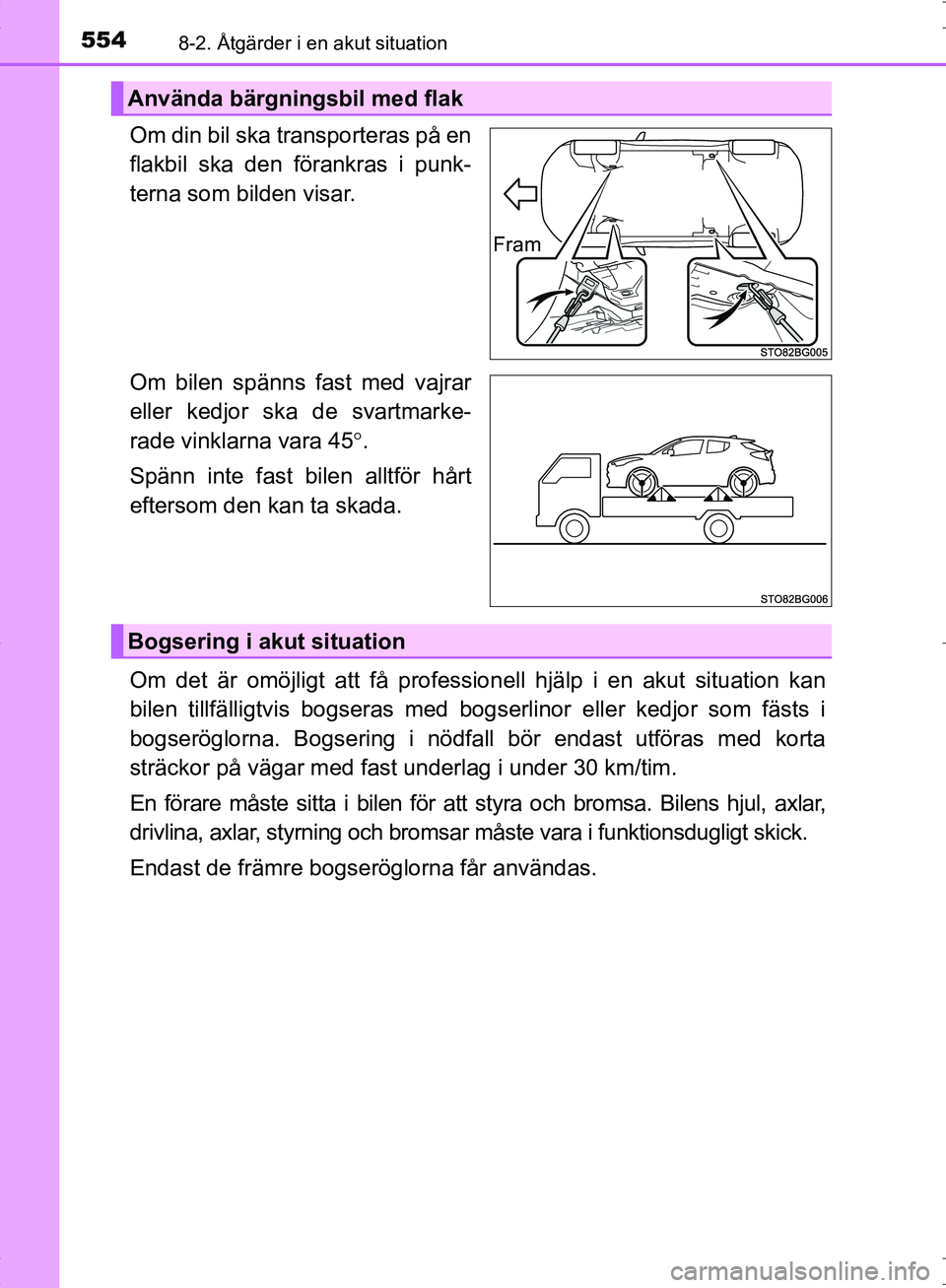

Om din bil ska transporteras på en
flakbil ska den förankras i punk-
terna som bilden visar.
Om bilen spänns fast med vajrar
eller kedjor ska de svartmarke-
rade vinklarna vara 45°.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Om det är omöjligt att få profession ell hjälp i en akut situation kan
bilen tillfälligtvis bogser as med bogserlinor elle r kedjor som fästs i
bogseröglorna. Bogsering i nödfall bör endast utföras med korta
sträckor på vägar med fast underlag i under 30 km/tim.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar måste vara i funktionsdugligt skick.
Endast de främre bogseröglorna får användas.
Använda bärgningsbil med flak
Fram
Bogsering i akut situation
OM10538SE.book Page 554 Thursday, November 24, 2016 6:41 PM

5558-2. Åtgärder i en akut situation
OM10538SE
8
Om problem uppstår

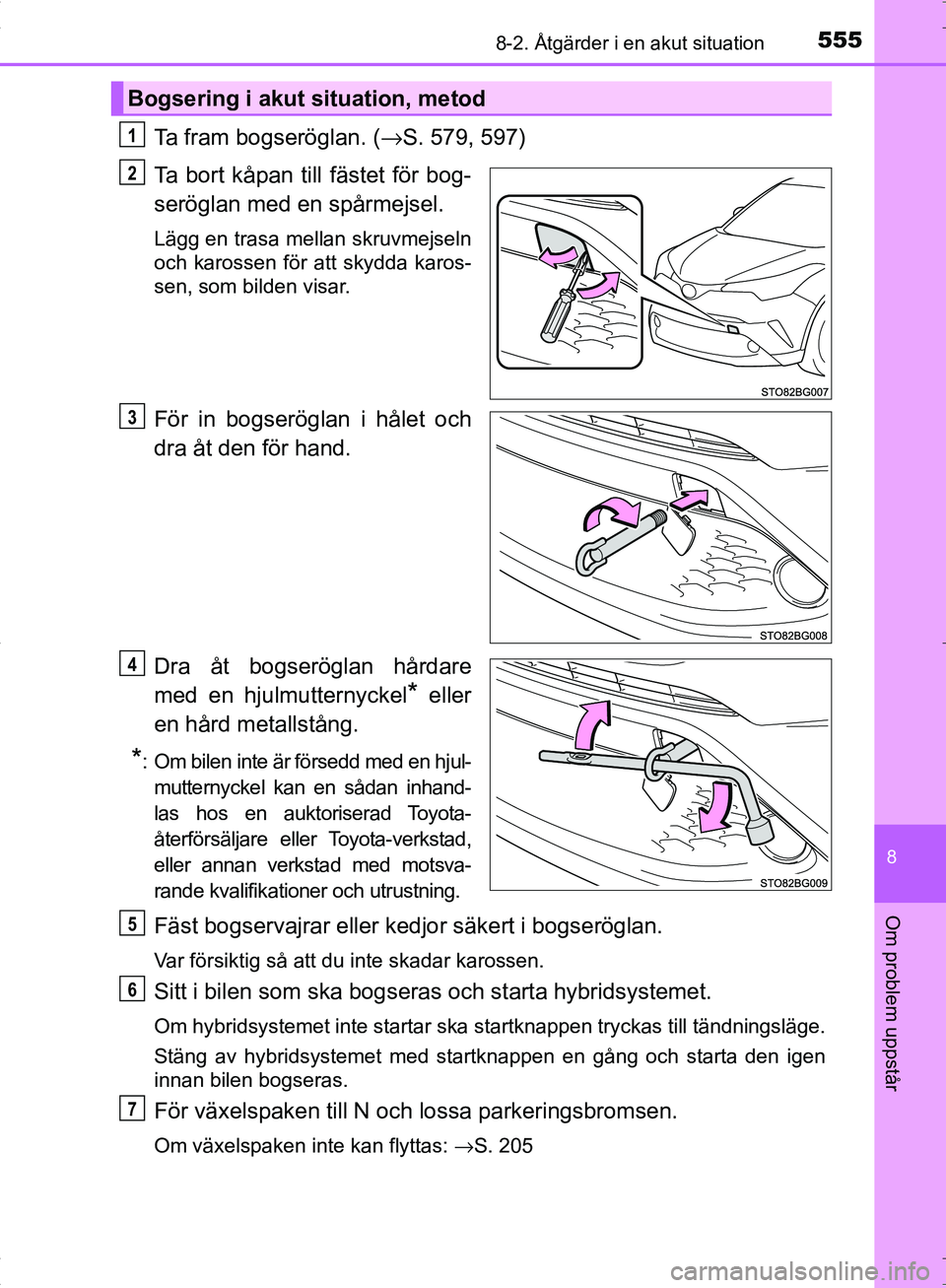

Ta fram bogseröglan. (→S. 579, 597)
Ta bort kåpan till fästet för bog-
seröglan med en spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karos-
sen, som bilden visar.
För in bogseröglan i hålet och
dra åt den för hand.
Dra åt bogseröglan hårdare
med en hjulmutternyckel
* eller
en hård metallstång.
*: Om bilen inte är försedd med en hjul- mutternyckel kan en sådan inhand-
las hos en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Fäst bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Sitt i bilen som ska bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen tryckas till tändningsläge.
Stäng av hybridsystemet med startknappen en gång och starta den igen
innan bilen bogseras.
För växelspaken till N och lossa parkeringsbromsen.
Om växelspaken inte kan flyttas: →S. 205
Bogsering i akut situation, metod
1
2
3
4
5
6
7
OM10538SE.book Page 555 Thursday, November 24, 2016 6:41 PM

5568-2. Åtgärder i en akut situation
OM10538SE

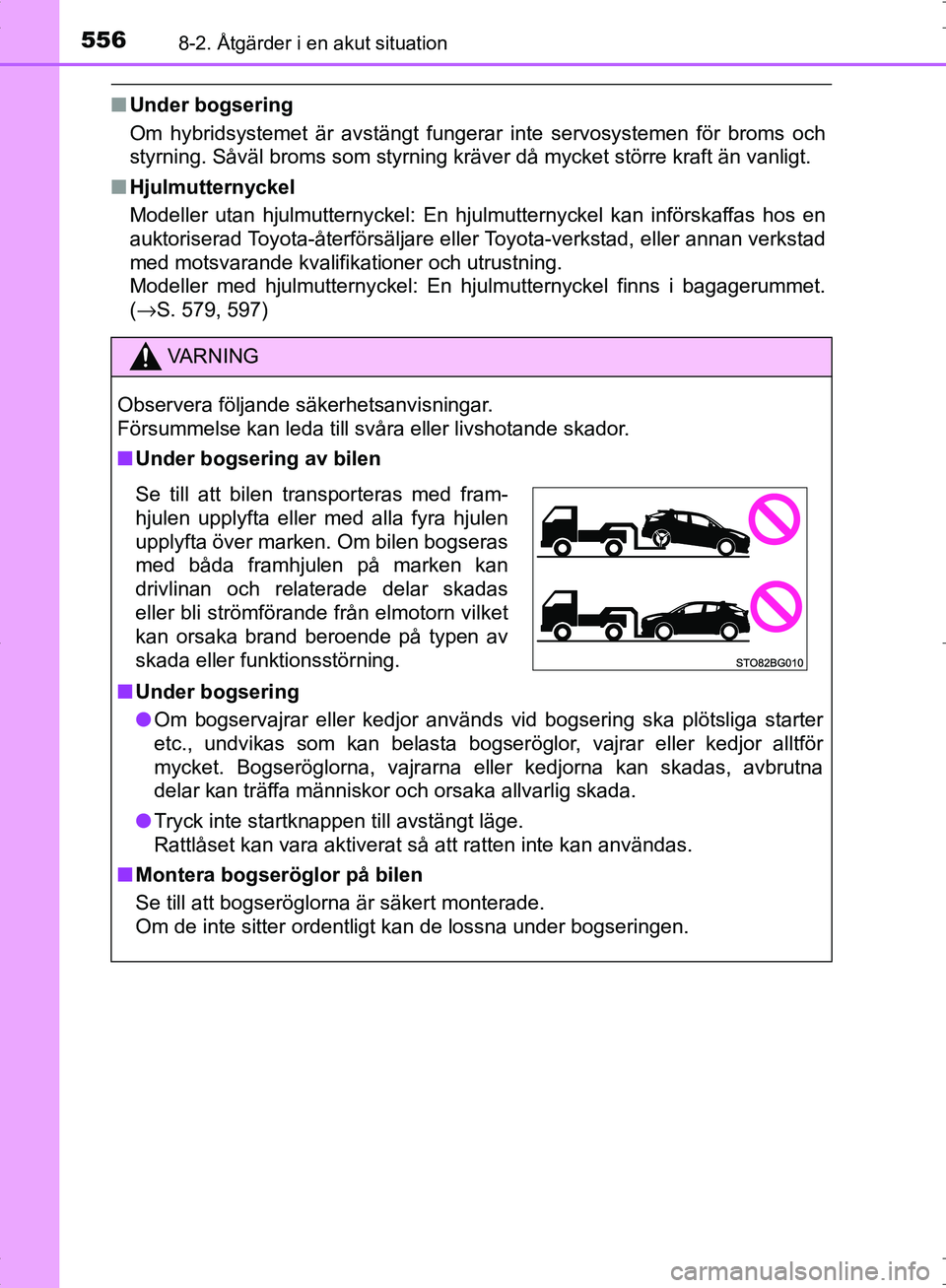

■Under bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt\
.
■ Hjulmutternyckel
Modeller utan hjulmutternyckel: En hjulmutternyckel kan införskaffas hos en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
Modeller med hjulmutternyckel: En hjulmutternyckel finns i bagagerummet.
(→S. 579, 597)
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
■ Under bogsering av bilen
■ Under bogsering
● Om bogservajrar eller kedjor används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna
delar kan träffa människor och orsaka allvarlig skada.
● Tryck inte startknappen till avstängt läge.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
■ Montera bogseröglor på bilen
Se till att bogseröglorna är säkert monterade.
Om de inte sitter ordentligt kan de lossna under bogseringen.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med båda framhjulen på marken kan
drivlinan och relaterade delar skadas
eller bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
OM10538SE.book Page 556 Thursday, November 24, 2016 6:41 PM

5578-2. Åtgärder i en akut situation
OM10538SE
8
Om problem uppstår

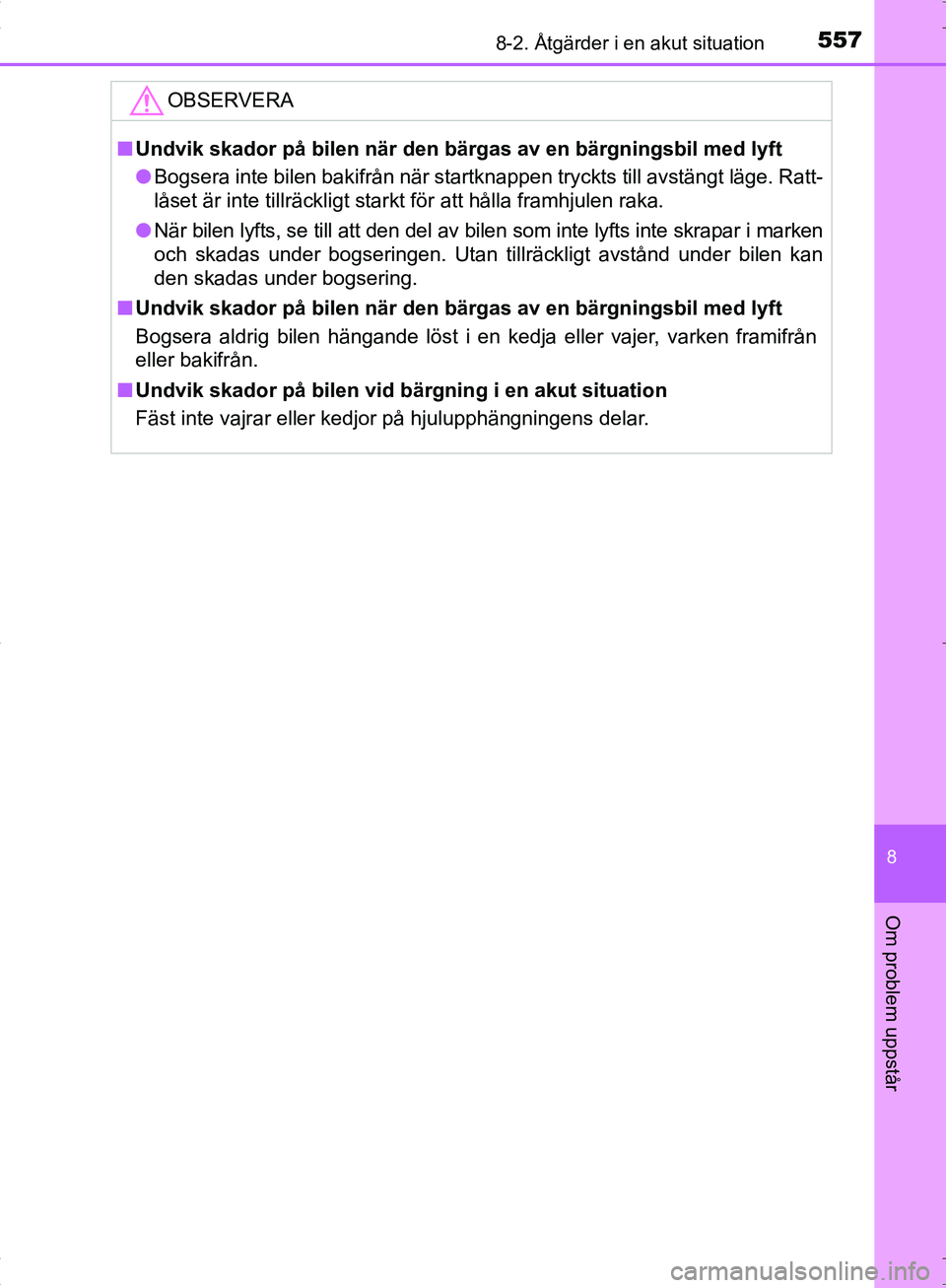

OBSERVERA
■Undvik skador på bilen när den bärgas av en bärgningsbil med lyft
● Bogsera inte bilen bakifrån när startknappen tryckts till avstängt läge. Ratt-
låset är inte tillräckligt starkt för att hålla framhjule\
n raka.
● När bilen lyfts, se till att den del av bilen som inte lyfts inte skrapar i marken
och skadas under bogseringen. Utan tillräckligt avstånd under bilen kan
den skadas under bogsering.
■ Undvik skador på bilen när den bärgas av en bärgningsbil med lyft
Bogsera aldrig bilen hängande löst i en kedja eller vajer, varken framifrån
eller bakifrån.
■ Undvik skador på bilen vid bärgning i en akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar.
OM10538SE.book Page 557 Thursday, November 24, 2016 6:41 PM

5588-2. Åtgärder i en akut situation
OM10538SE

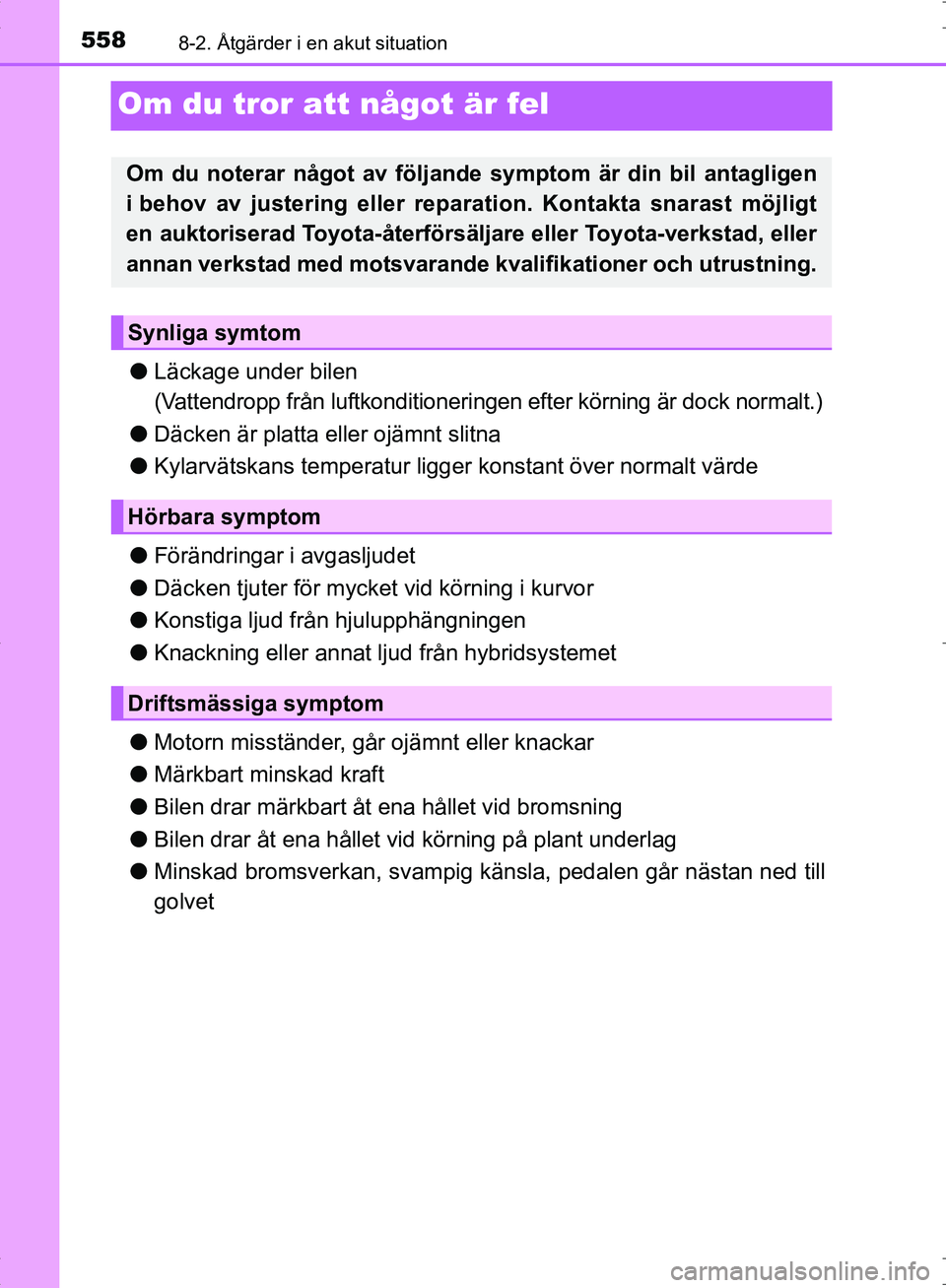

Om du tror att något är fel
●Läckage under bilen
(Vattendropp från luftkonditionering en efter körning är dock normalt.)
● Däcken är platta eller ojämnt slitna
● Kylarvätskans temperatur ligger konstant över normalt värde
● Förändringar i avgasljudet
● Däcken tjuter för mycket vid körning i kurvor
● Konstiga ljud från hjulupphängningen
● Knackning eller annat lju d från hybridsystemet
● Motorn misständer, går ojämnt eller knackar
● Märkbart minskad kraft
● Bilen drar märkbart åt ena hållet vid bromsning
● Bilen drar åt ena hållet vid körning på plant underlag
● Minskad bromsverkan, svampig känsla, pedalen går nästan ned till
golvet
Om du noterar något av följande symptom är din bil antagligen
i behov av justering eller reparation. Kontakta snarast möjligt
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Synliga symtom
Hörbara symptom
Driftsmässiga symptom
OM10538SE.book Page 558 Thursday, November 24, 2016 6:41 PM

5598-2. Åtgärder i en akut situation
OM10538SE
8
Om problem uppstår

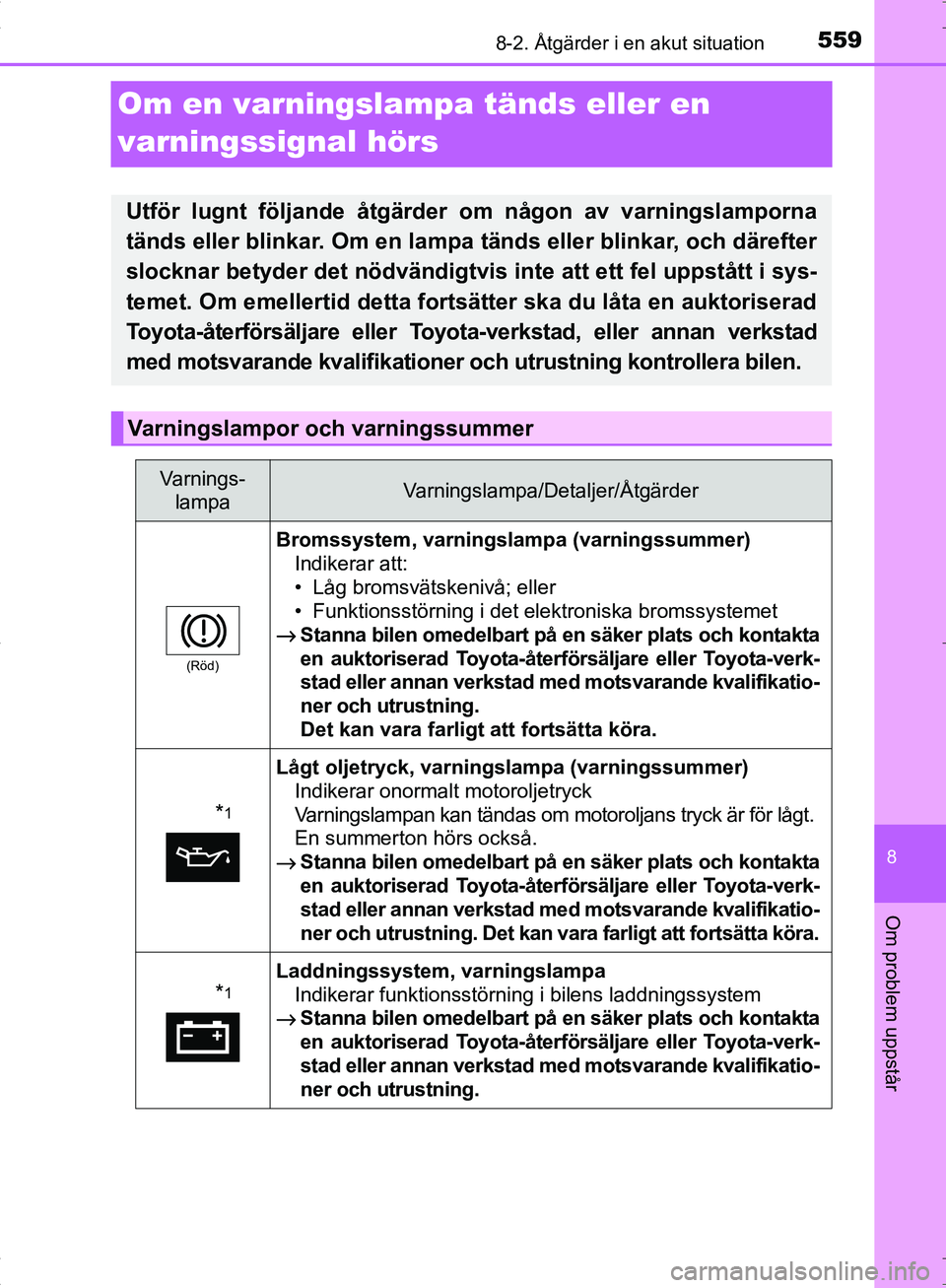

Om en varningslampa tänds eller en
varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna
tänds eller blinkar. Om en lampa tänds eller blinkar, och därefter
slocknar betyder det nödvändigtvis inte att ett fel uppstått i sys-
temet. Om emellertid detta fortsätter ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer oc h utrustning kontrollera bilen.
Varningslampor och varningssummer
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
(Röd)
Bromssystem, varningslampa (varningssummer) Indikerar att:
• Låg bromsvätskenivå; eller
• Funktionsstörning i det elektroniska bromssystemet
→ Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-återf örsäljare eller Toyota-verk-
stad eller annan verkstad me d motsvarande kvalifikatio-
ner och utrustning.
Det kan vara farligt att fortsätta köra.
*1
Lågt oljetryck, varnings lampa (varningssummer)
Indikerar onormalt motoroljetryck
Varningslampan kan tändas om motoroljans tryck är för lågt.
En summerton hörs också.
→ Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-återf örsäljare eller Toyota-verk-
stad eller annan verkstad me d motsvarande kvalifikatio-
ner och utrustning. Det kan vara farligt att fortsätta köra.
*1Laddningssystem, varningslampa Indikerar funktionsstörning i bilens laddningssystem
→ Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-återf örsäljare eller Toyota-verk-
stad eller annan verkstad me d motsvarande kvalifikatio-
ner och utrustning.
OM10538SE.book Page 559 Thursday, November 24, 2016 6:41 PM

5608-2. Åtgärder i en akut situation
OM10538SE

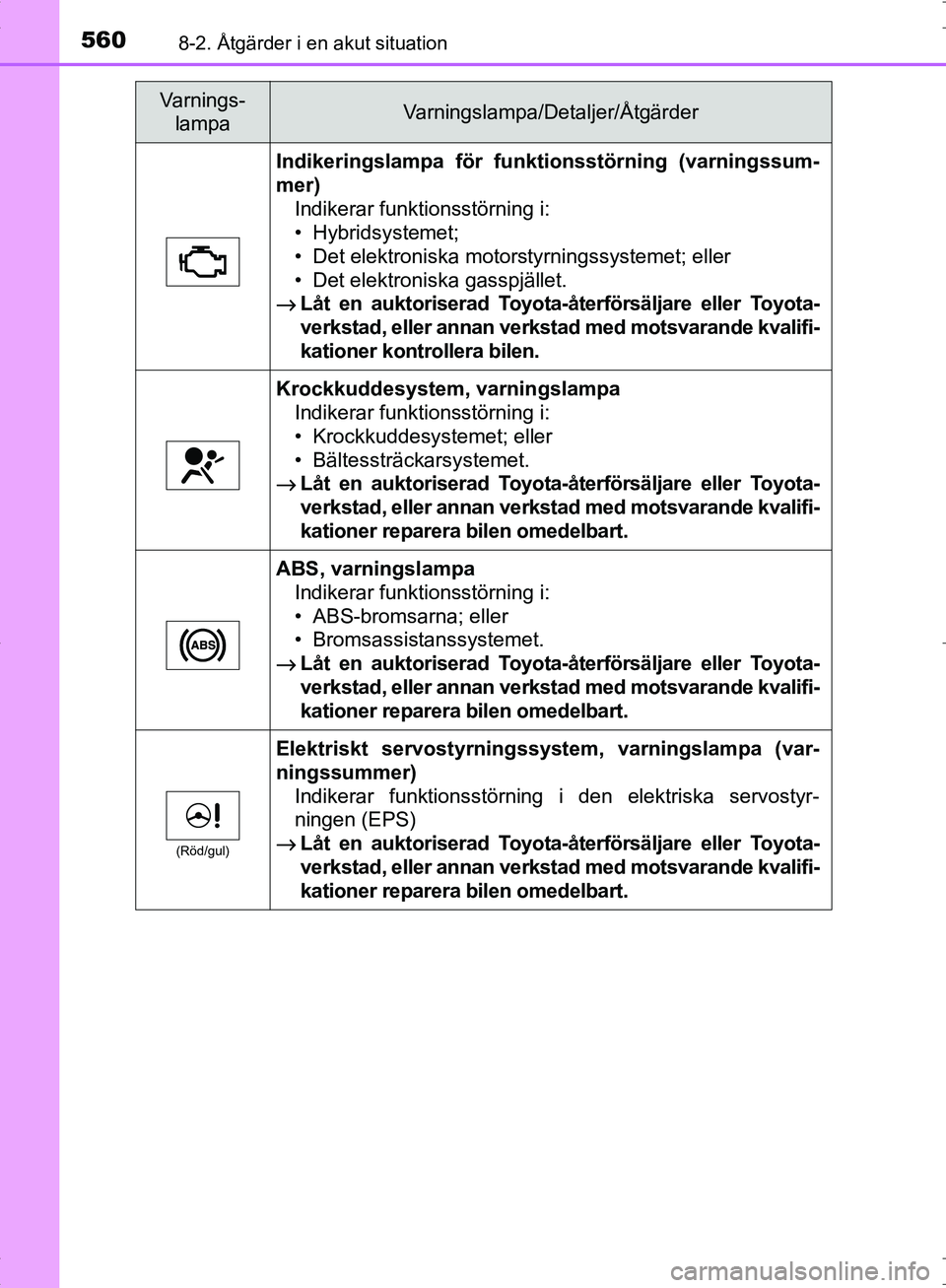

Indikeringslampa för funktionsstörning (varningssum-
mer)
Indikerar funktionsstörning i:
• Hybridsystemet;
• Det elektroniska motorstyrningssystemet; eller
• Det elektroniska gasspjället.
→ Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifi-
kationer kontrollera bilen.
Krockkuddesystem, varningslampa Indikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet.
→ Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifi-
kationer reparera bilen omedelbart.
ABS, varningslampa
Indikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromsassistanssystemet.
→ Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifi-
kationer reparera bilen omedelbart.
(Röd/gul)
Elektriskt servostyrning ssystem, varningslampa (var-
ningssummer)
Indikerar funktionsstörning i den elektriska servostyr-
ningen (EPS)
→ Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifi-
kationer reparera bilen omedelbart.
Varnings- lampaVarningslampa/Detaljer/Åtgärder
OM10538SE.book Page 560 Thursday, November 24, 2016 6:41 PM
