TOYOTA C_HR HYBRID 2018 Instructieboekje (in Dutch)

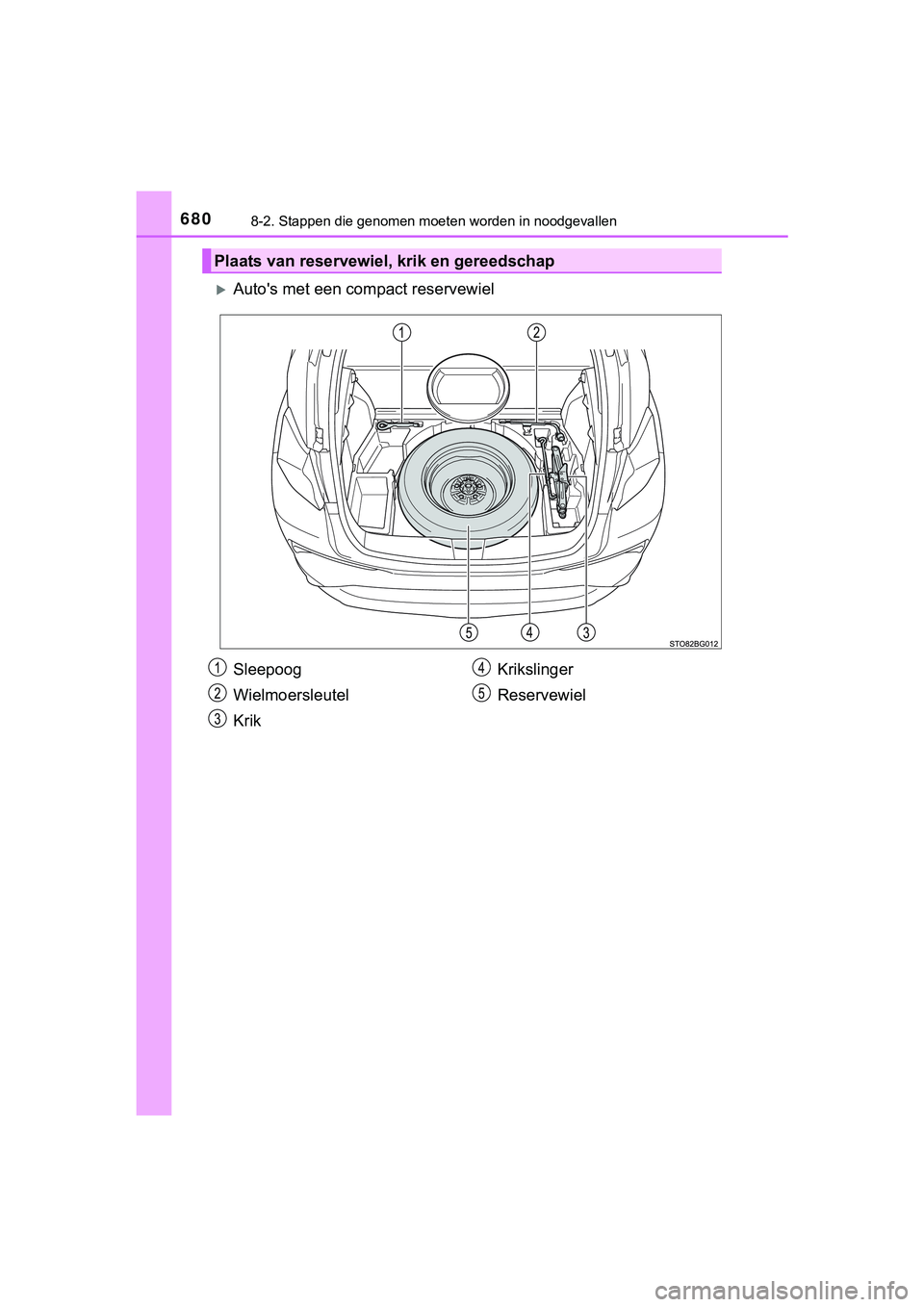

6808-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
Auto's met een compact reservewiel
Plaats van reservewiel, krik en gereedschap
Sleepoog
Wielmoersleutel
Krik Krikslinger
Reservewiel
C-HR_HV_OM_Europe_OM10576E.b
ook Page 680 Thursday, March 15, 2018 4:01 PM

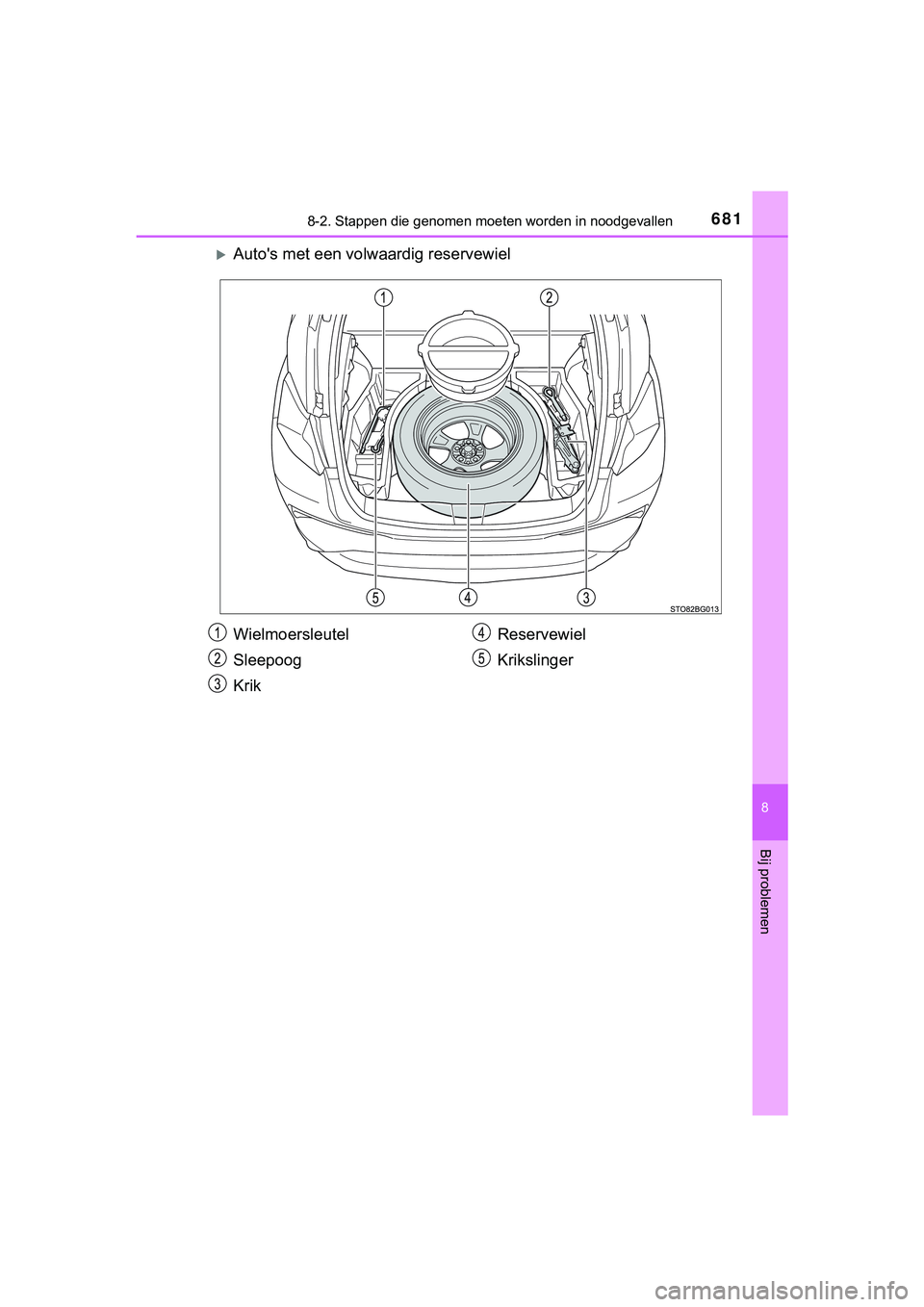

6818-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Auto's met een volwaardig reservewiel
Wielmoersleutel
Sleepoog
Krik Reservewiel
Krikslinger
C-HR_HV_OM_Europe_OM10576E.b
ook Page 681 Thursday, March 15, 2018 4:01 PM

6828-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

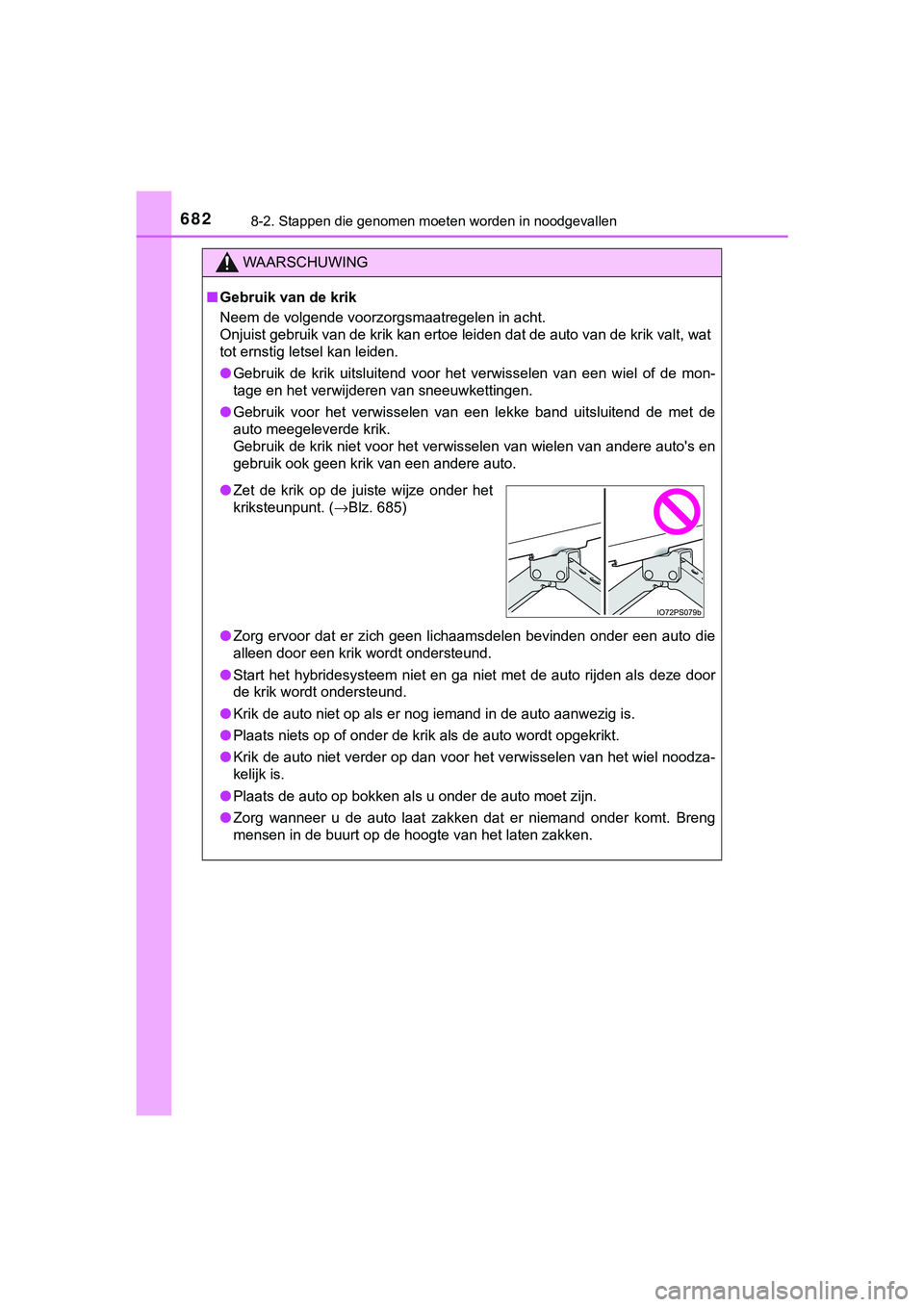

WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel o f de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een a uto die
alleen door een krik wordt ondersteund.
● Start het hybridesysteem niet en ga niet met de auto rijden als deze door
de krik wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wi el noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. B reng
mensen in de buurt op de hoogte van het laten zakken.
● Zet de krik op de juiste wijze onder het
kriksteunpunt. ( →Blz. 685)
C-HR_HV_OM_Europe_OM10576E.b ook Page 682 Thursday, March 15, 2018 4:01 PM

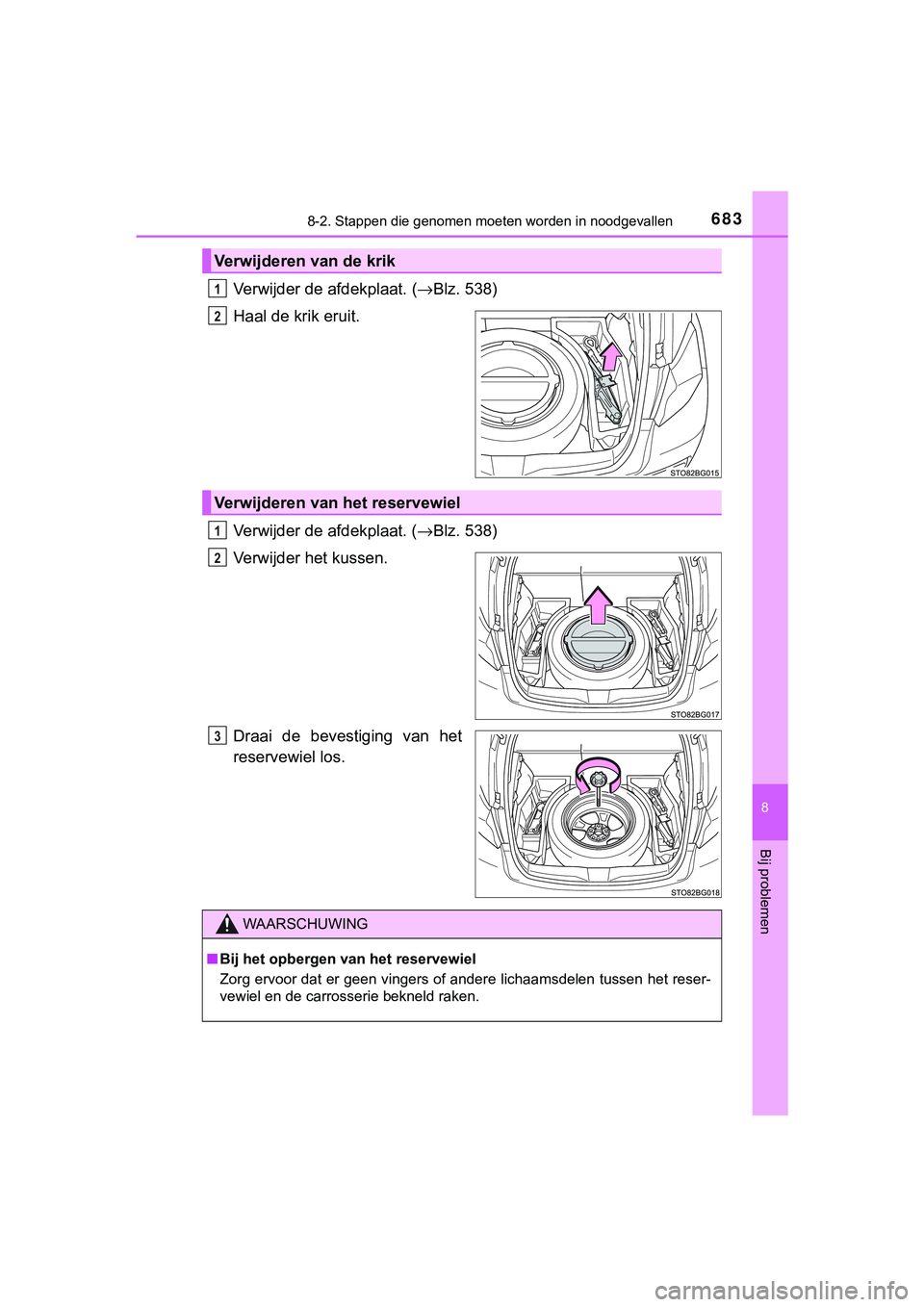

6838-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Verwijder de afdekplaat. ( →Blz. 538)
Haal de krik eruit.
Verwijder de afdekplaat. ( →Blz. 538)
Verwijder het kussen.
Draai de bevestiging van het
reservewiel los.
Verwijderen van de krik
1
2
Verwijderen van het reservewiel
1
2
3
WAARSCHUWING
■ Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
C-HR_HV_OM_Europe_OM10576E.b ook Page 683 Thursday, March 15, 2018 4:01 PM

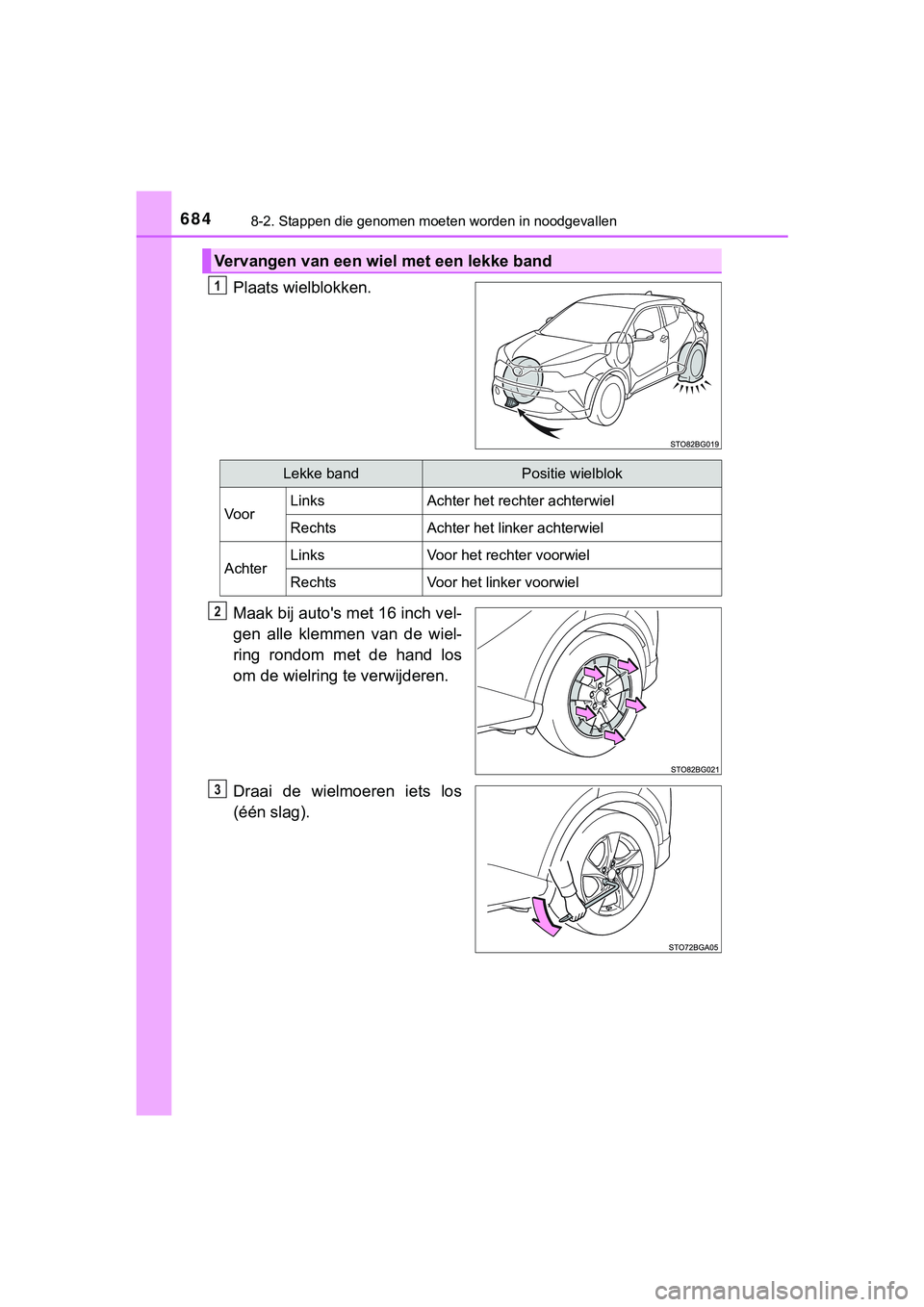

6848-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
Plaats wielblokken.
Maak bij auto's met 16 inch vel-
gen alle klemmen van de wiel-
ring rondom met de hand los
om de wielring te verwijderen.
Draai de wielmoeren iets los
(één slag).
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
C-HR_HV_OM_Europe_OM10576E.b ook Page 684 Thursday, March 15, 2018 4:01 PM

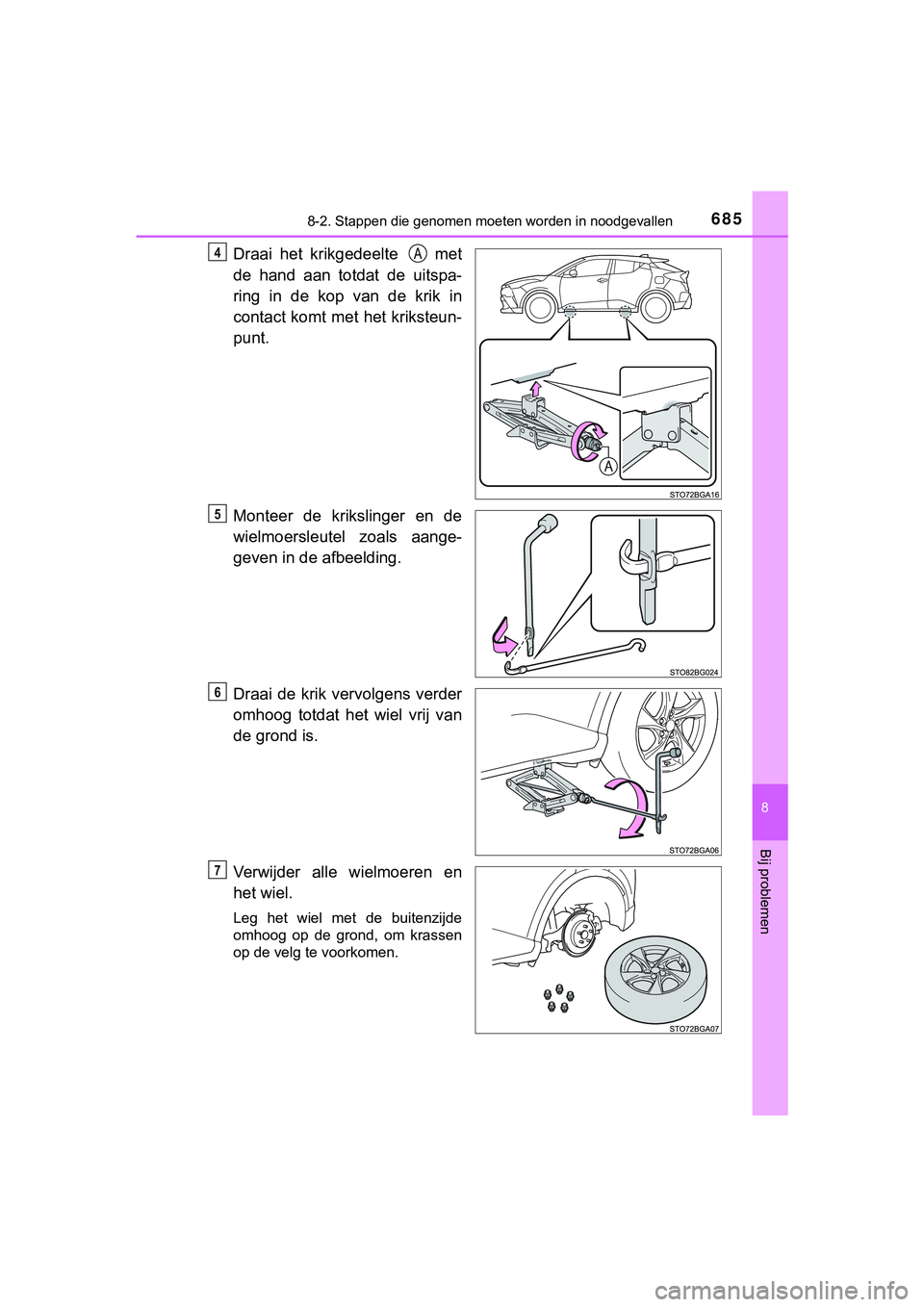

6858-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Draai het krikgedeelte met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
Monteer de krikslinger en de
wielmoersleutel zoals aange-
geven in de afbeelding.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4
5
6
7
C-HR_HV_OM_Europe_OM10576E.b ook Page 685 Thursday, March 15, 2018 4:01 PM

6868-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

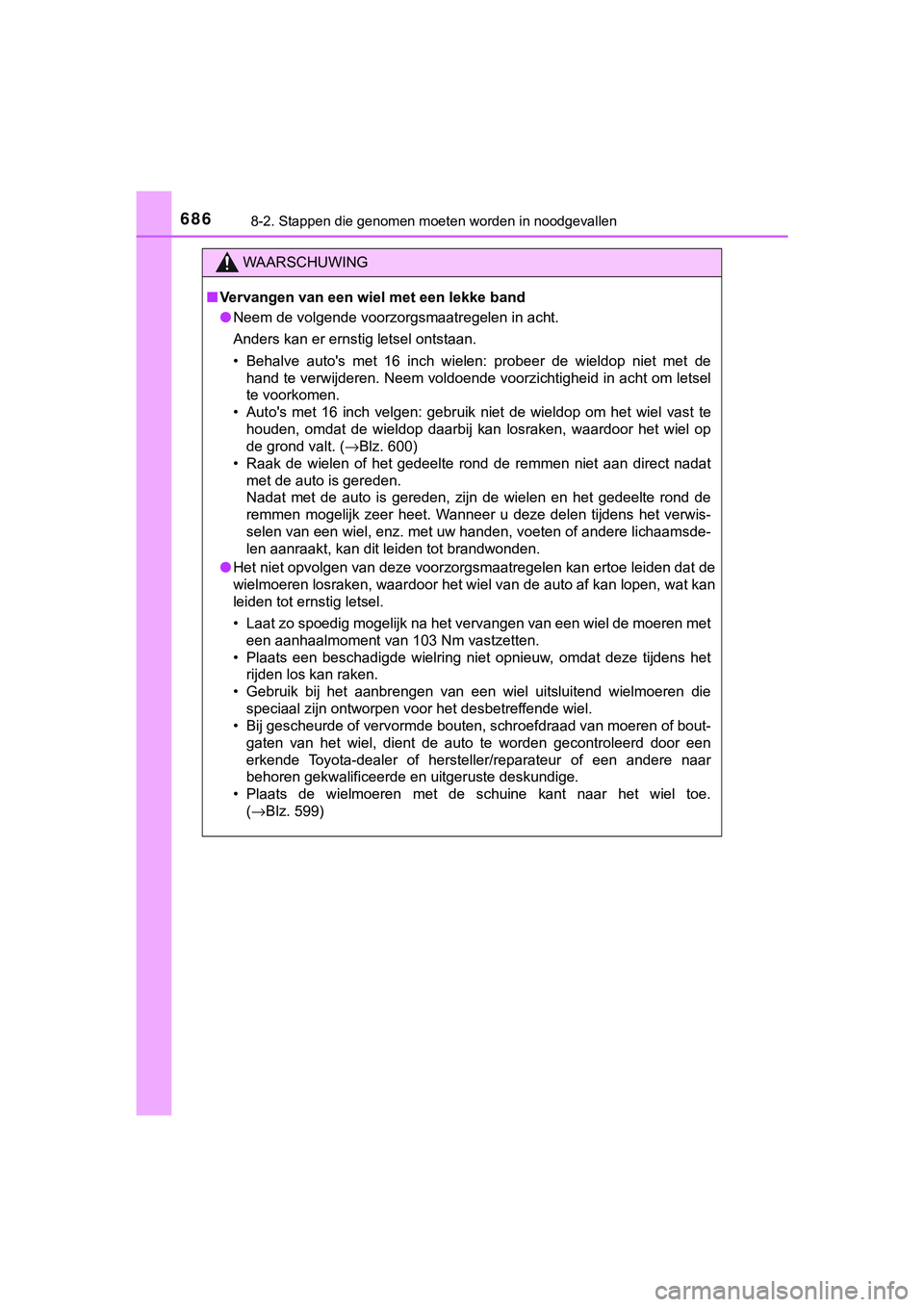

WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Behalve auto's met 16 inch wielen: probeer de wieldop niet met de
hand te verwijderen. Neem voldoende voorzichtigheid in acht om letsel
te voorkomen.
• Auto's met 16 inch velgen: gebruik niet de wieldop om het wiel vast te
houden, omdat de wieldop daarbij kan losraken, waardoor het wiel op
de grond valt. ( →Blz. 600)
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat
met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte ro nd de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het ver wis-
selen van een wiel, enz. met uw handen, voeten of andere lichaa msde-
len aanraakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moer en met
een aanhaalmoment van 103 Nm vastzetten.
• Plaats een beschadigde wielring niet opnieuw, omdat deze tijdens het rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout-
gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (→Blz. 599)
C-HR_HV_OM_Europe_OM10576E.b ook Page 686 Thursday, March 15, 2018 4:01 PM

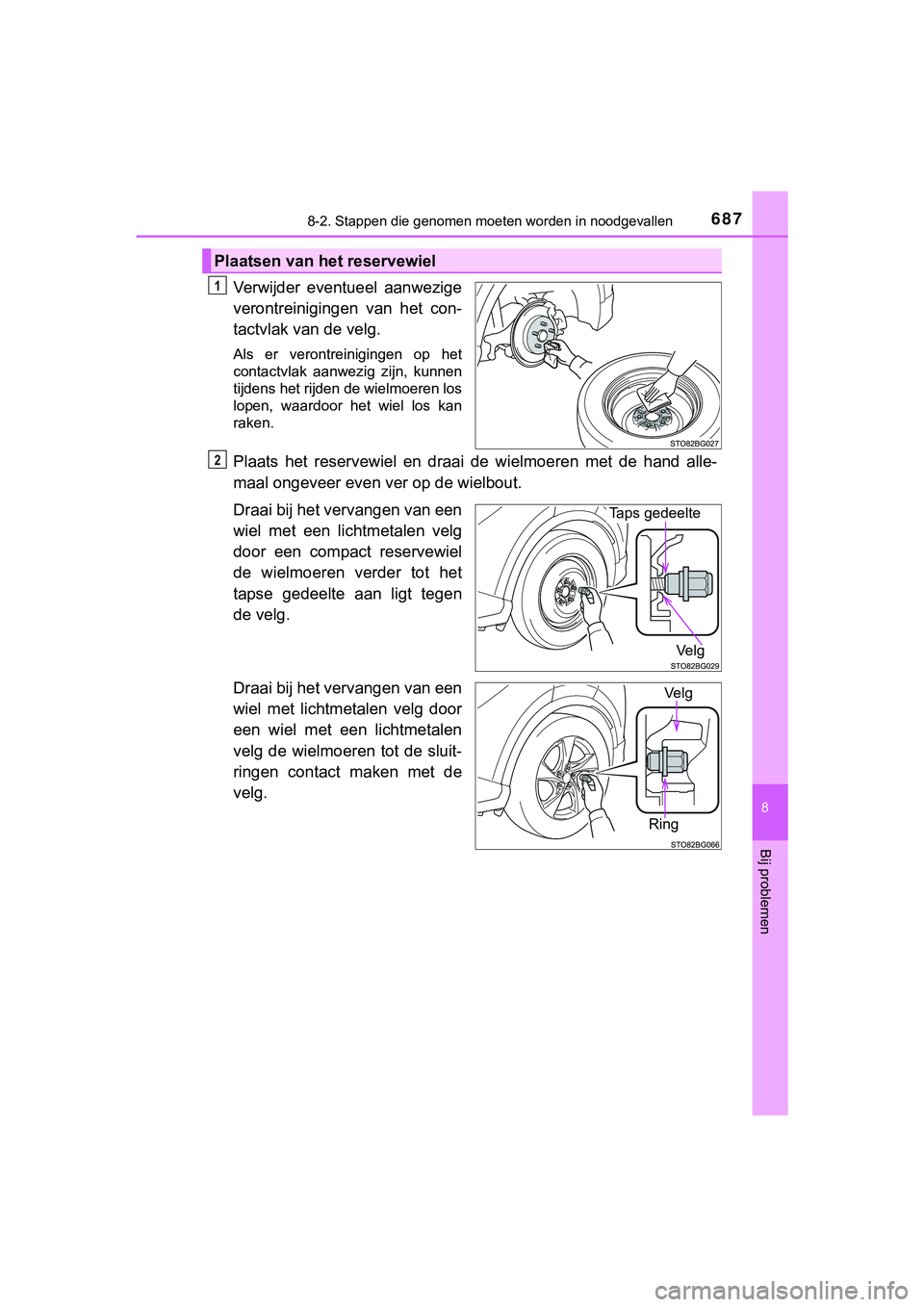

6878-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het reservewiel en draai de wielmoeren met de hand alle-
maal ongeveer even ver op de wielbout.
Draai bij het vervangen van een
wiel met een lichtmetalen velg
door een compact reservewiel
de wielmoeren verder tot het
tapse gedeelte aan ligt tegen
de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Taps gedeelte
Ve l g
Ring
Ve l g
C-HR_HV_OM_Europe_OM10576E.b ook Page 687 Thursday, March 15, 2018 4:01 PM

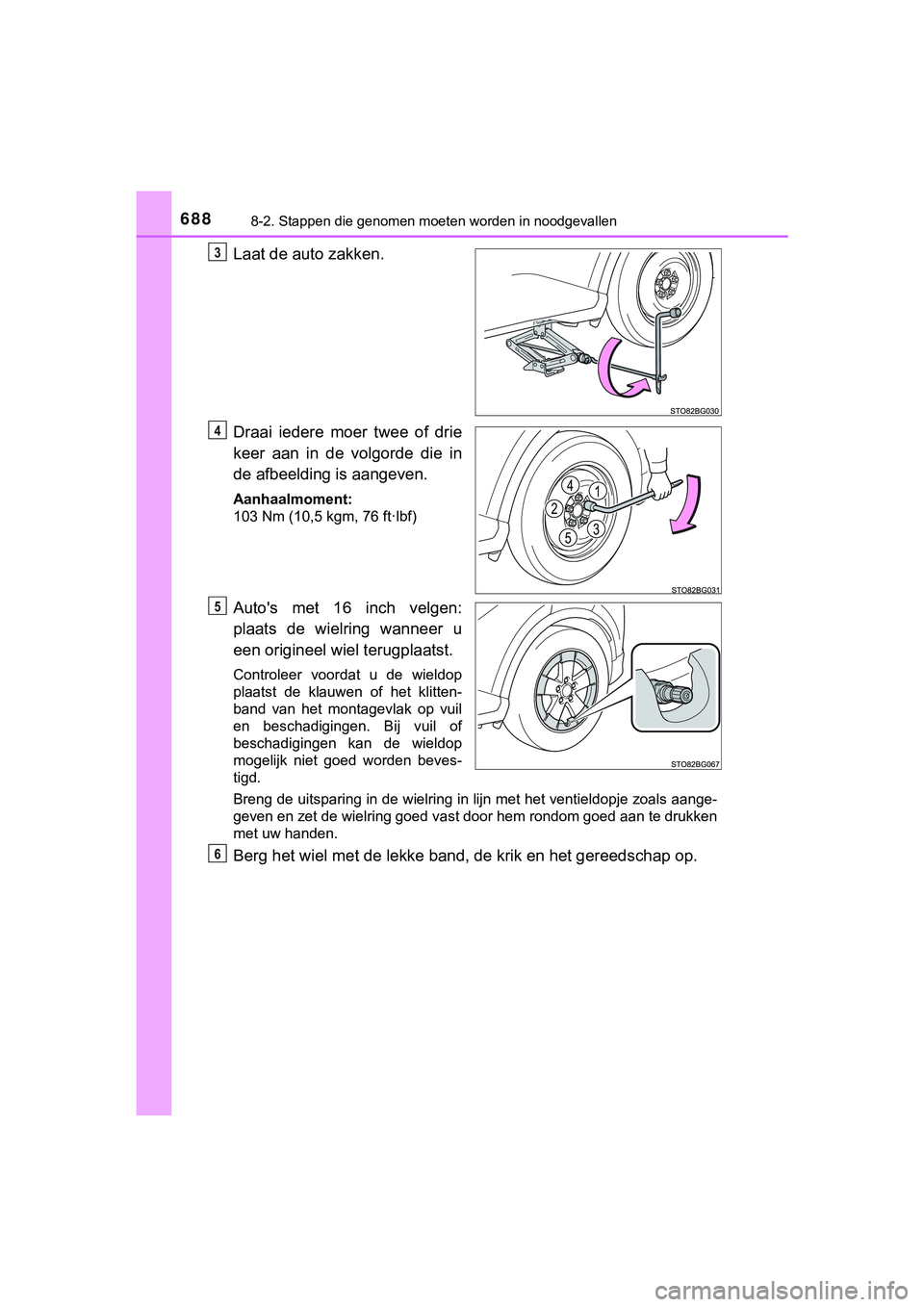

6888-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft·lbf)
Auto's met 16 inch velgen:
plaats de wielring wanneer u
een origineel wiel terugplaatst.
Controleer voordat u de wieldop
plaatst de klauwen of het klitten-
band van het montagevlak op vuil
en beschadigingen. Bij vuil of
beschadigingen kan de wieldop
mogelijk niet goed worden beves-
tigd.
Breng de uitsparing in de wielring in lijn met het ventieldopje zoals aange-
geven en zet de wielring goed vast door hem rondom goed aan te drukken
met uw handen.
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
6
C-HR_HV_OM_Europe_OM10576E.b ook Page 688 Thursday, March 15, 2018 4:01 PM

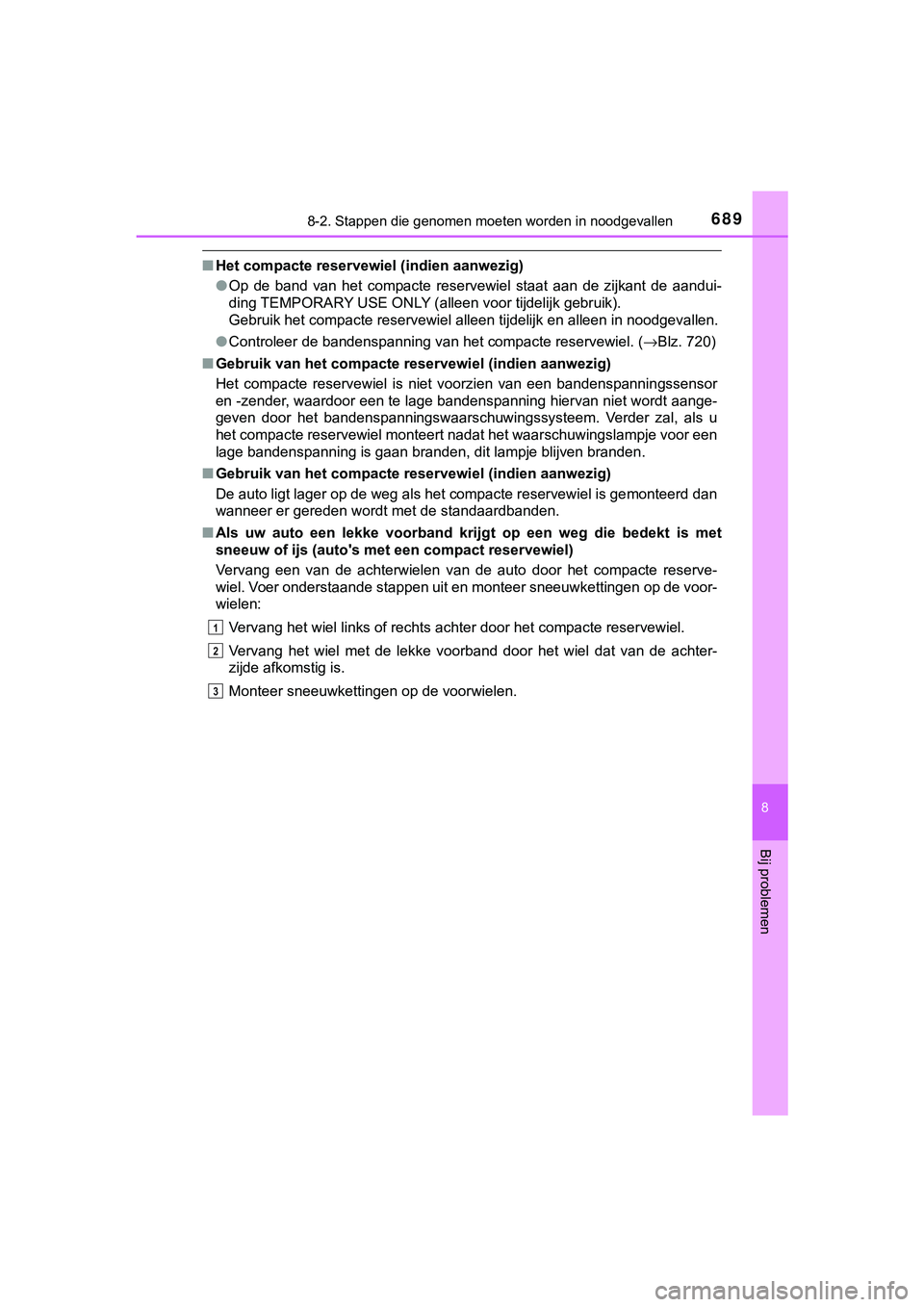

6898-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →Blz. 720)
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het compacte reservewiel monteert nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit lampje blijven branden .
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
1
2
3
