6908-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E■

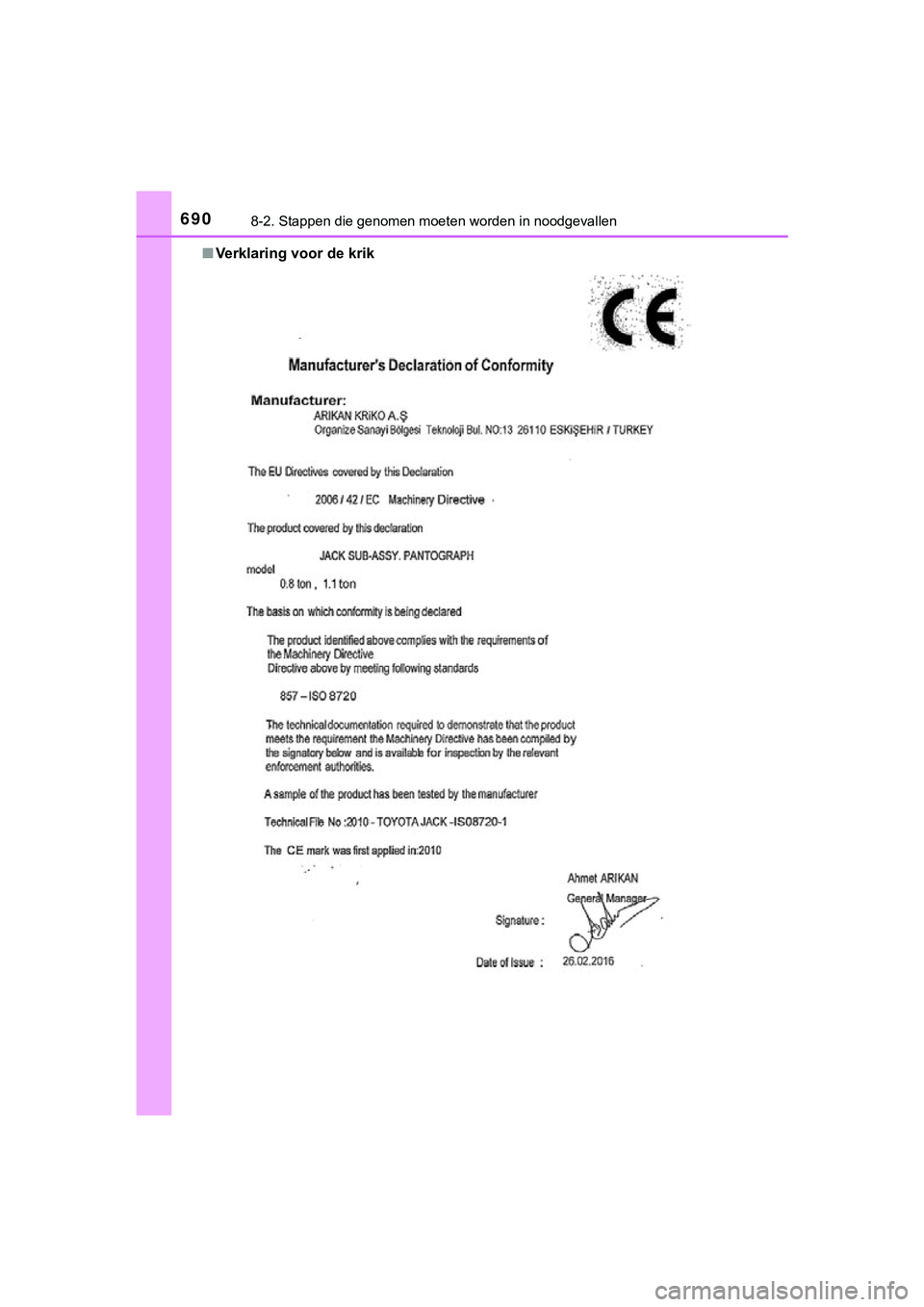

Verklaring voor de krik
C-HR_HV_OM_Europe_OM10576E.b ook Page 690 Thursday, March 15, 2018 4:01 PM

6918-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

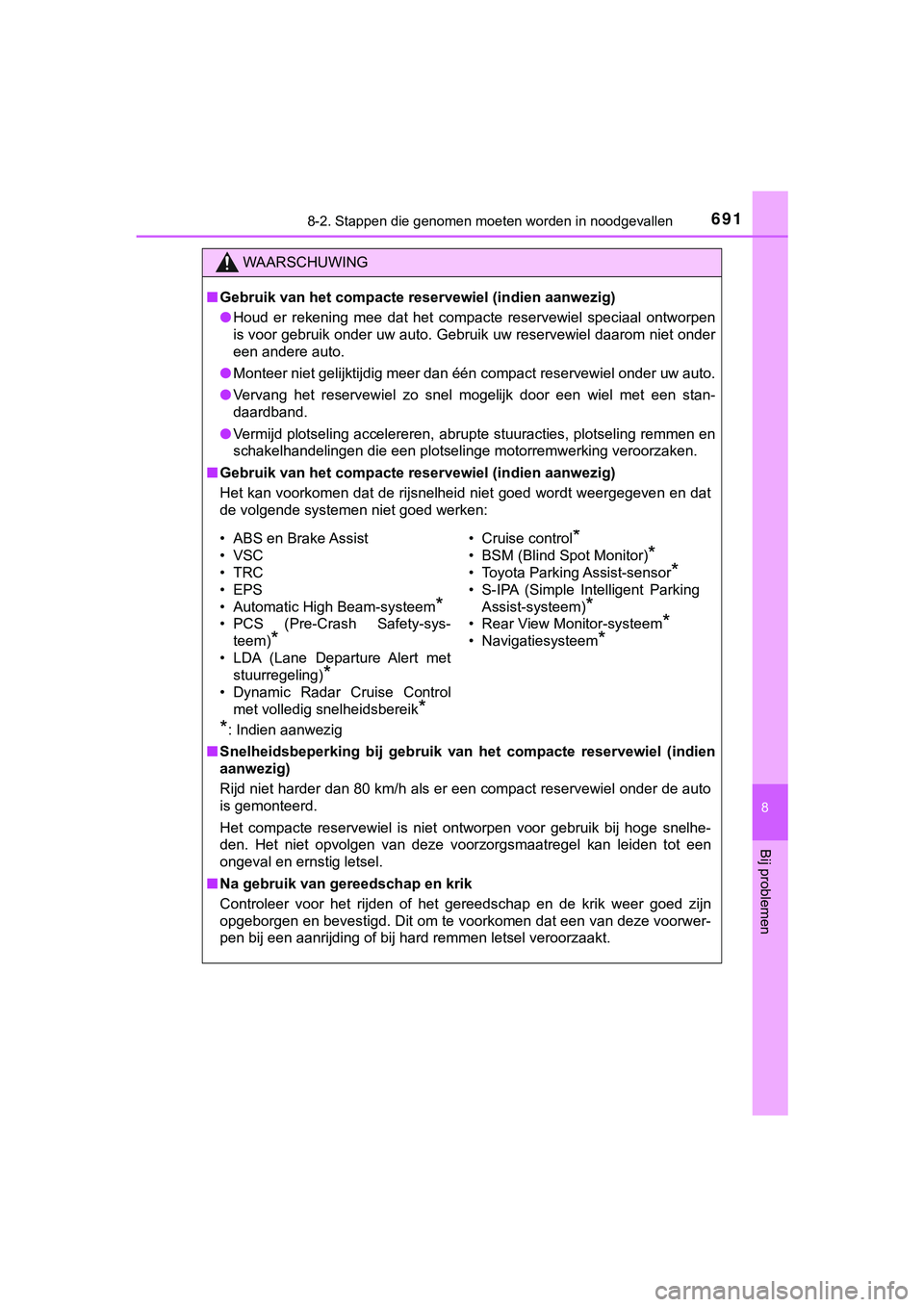

WAARSCHUWING
■Gebruik van het compacte reservewiel (indien aanwezig)
● Houd er rekening mee dat het compacte reservewiel speciaal ontw orpen
is voor gebruik onder uw auto. Gebruik uw reservewiel daarom ni et onder
een andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onde r uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorza ken.
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeve n en dat
de volgende systemen niet goed werken:
*: Indien aanwezig
■ Snelheidsbeperking bij gebruik van het compacte reservewiel (in dien
aanwezig)
Rijd niet harder dan 80 km/h als er een compact reservewiel ond er de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hog e snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden t ot een
ongeval en ernstig letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
•EPS
• Automatic High Beam-systeem
*
• PCS (Pre-Crash Safety-sys-
teem)
*
• LDA (Lane Departure Alert metstuurregeling)
*
• Dynamic Radar Cruise Controlmet volledig snelheidsbereik
*
• Cruise control*
• BSM (Blind Spot Monitor)*
• Toyota Parking Assist-sensor*
• S-IPA (Simple Intelligent ParkingAssist-systeem)
*
• Rear View Monitor-systeem*
• Navigatiesysteem*
C-HR_HV_OM_Europe_OM10576E.b ook Page 691 Thursday, March 15, 2018 4:01 PM

6928-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

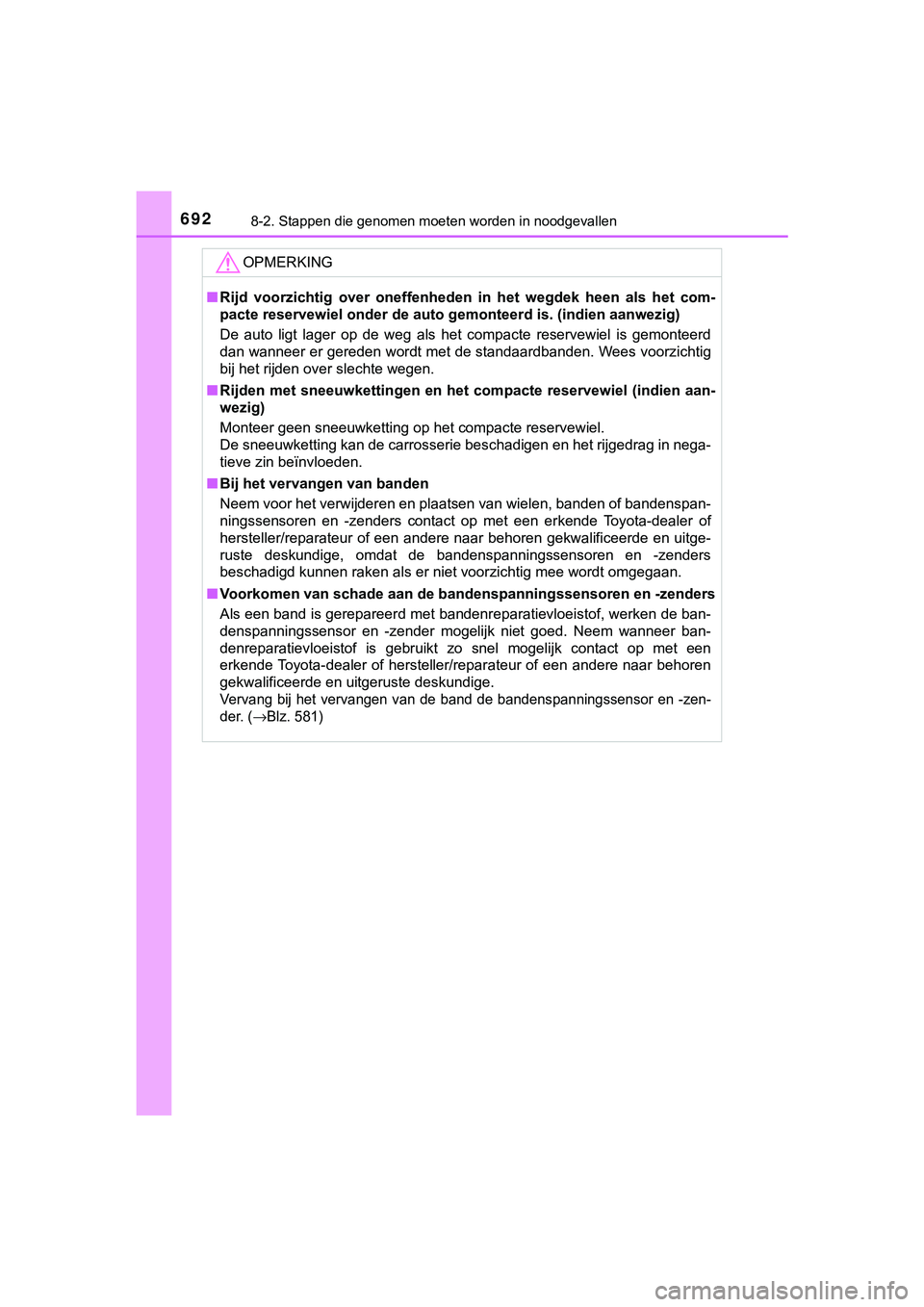

OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het c om-
pacte reservewiel onder de auto g emonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorz ichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwkettingen en het compacte reservewiel (indien aan-
wezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedra g in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden
Neem voor het verwijderen en plaatsen van wielen, banden of ban denspan-
ningssensoren en -zenders contact op met een erkende Toyota-dea ler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige, omdat de bandenspanningssensoren en -zenders
beschadigd kunnen raken als er niet voorzichtig mee wordt omgeg aan.
■ Voorkomen van schade aan de bande nspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op m et een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
Vervang bij het vervangen van de band de bandenspanningssensor en -zen-
der. (
→Blz. 581)
C-HR_HV_OM_Europe_OM10576E.b ook Page 692 Thursday, March 15, 2018 4:01 PM

6938-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

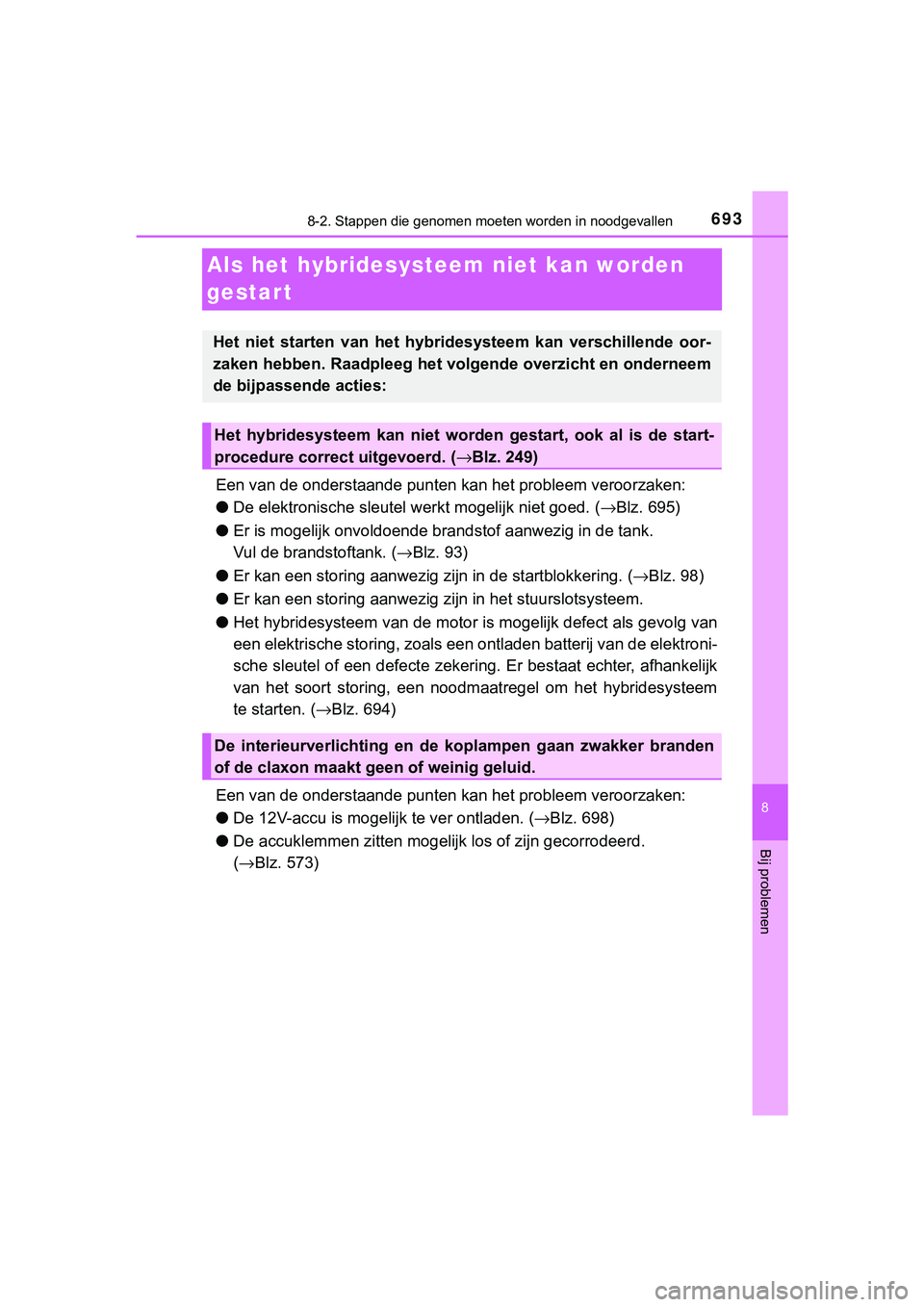

Als het hybridesyste em niet kan worden
gestar t
Een van de onderstaand e punten kan het probleem veroorzaken:
● De elektronische sleutel werkt mogelijk niet goed. ( →Blz. 695)
● Er is mogelijk onvoldoende bran dstof aanwezig in de tank.
Vul de brandstoftank. ( →Blz. 93)
● Er kan een storing aanwezig z ijn in de startblokkering. (→Blz. 98)
● Er kan een storing aanwezig z ijn in het stuurslotsysteem.
● Het hybridesyste em van de motor is mogelijk defect als gevolg v an
een elektrische storing, zoals een ontladen batterij van de ele ktroni-
sche sleutel of een defecte zek ering. Er bestaat echter, afhank elijk
van het soort storing, een noodm aatregel om het hybridesysteem
te starten. ( →Blz. 694)
Een van de onderstaand e punten kan het probleem veroorzaken:
● De 12V-accu is moge lijk te ver ontladen. (→Blz. 698)
● De accuklemmen zitten mogelijk los of zijn gecorrodeerd.
(→ Blz. 573)
Het niet starten van het hybridesysteem kan verschillende oor-
zaken hebben. Raadpleeg het vo lgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet worden gestart, ook al is de start-
procedure correct uitgevoerd. ( →Blz. 249)
De interieurverlichting en de koplampen gaan zwakker branden
of de claxon maakt gee n of weinig geluid.
C-HR_HV_OM_Europe_OM10576E.b ook Page 693 Thursday, March 15, 2018 4:01 PM

6948-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

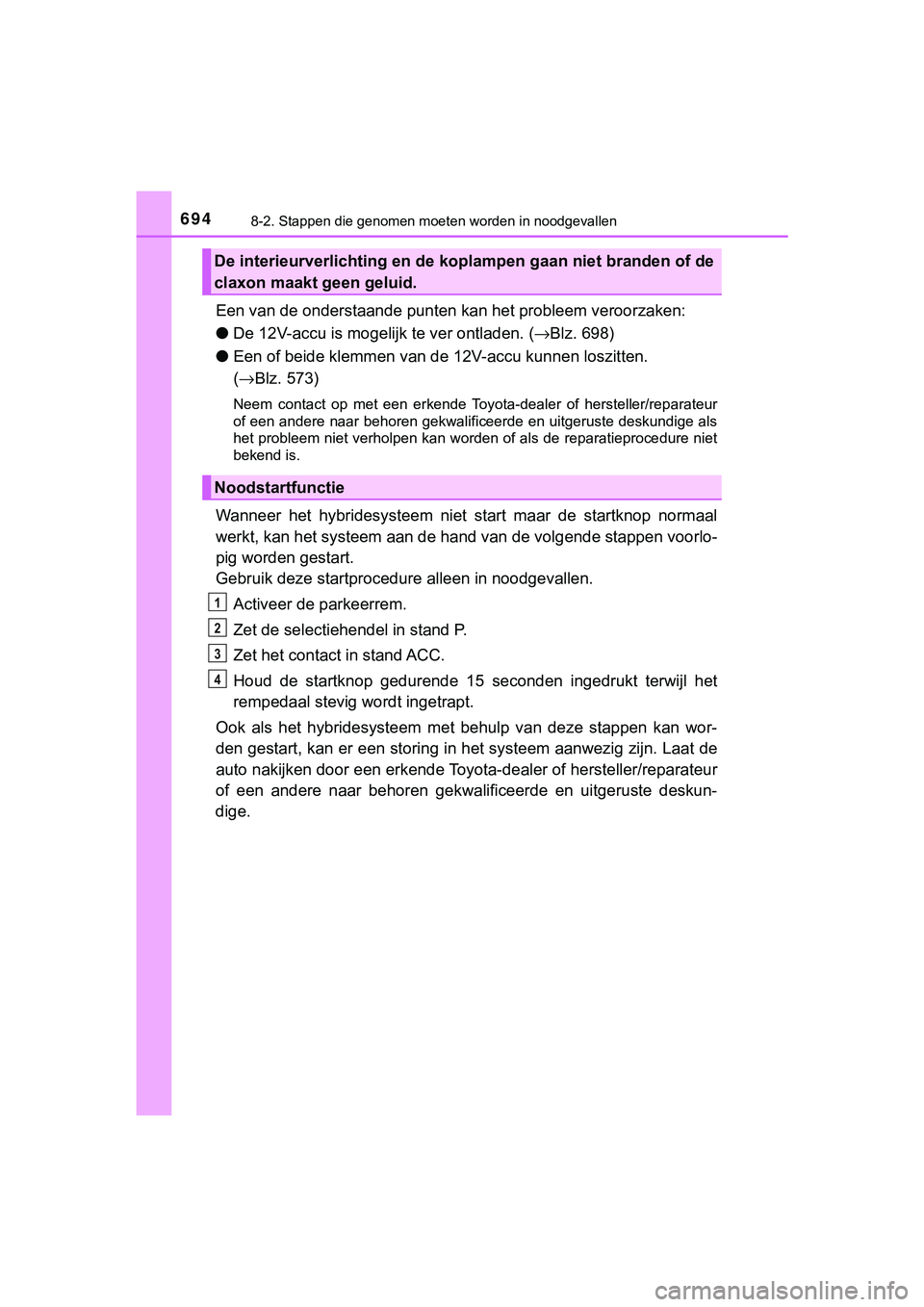

Een van de onderstaande punten kan het probleem veroorzaken:
● De 12V-accu is moge lijk te ver ontladen. (→Blz. 698)
● Een of beide klemmen van de 12V-accu kunnen loszitten.
( → Blz. 573)
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
het probleem niet verholpen kan worden of als de reparatieproce dure niet
bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal
werkt, kan het systeem aan de hand van de volgende stappen voor lo-
pig worden gestart.
Gebruik deze startprocedure alleen in noodgevallen.
Activeer de parkeerrem.
Zet de selectiehe ndel in stand P.
Zet het contact in stand ACC.
Houd de startknop gedurende 15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan wor-
den gestart, kan er een storing in het systeem aanwezig zijn. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/repa rateur
of een andere naar behoren gek walificeerde en uitgeruste deskun -
dige.
De interieurverlichting en de koplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie
1
2
3
4
C-HR_HV_OM_Europe_OM10576E.b ook Page 694 Thursday, March 15, 2018 4:01 PM

6958-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

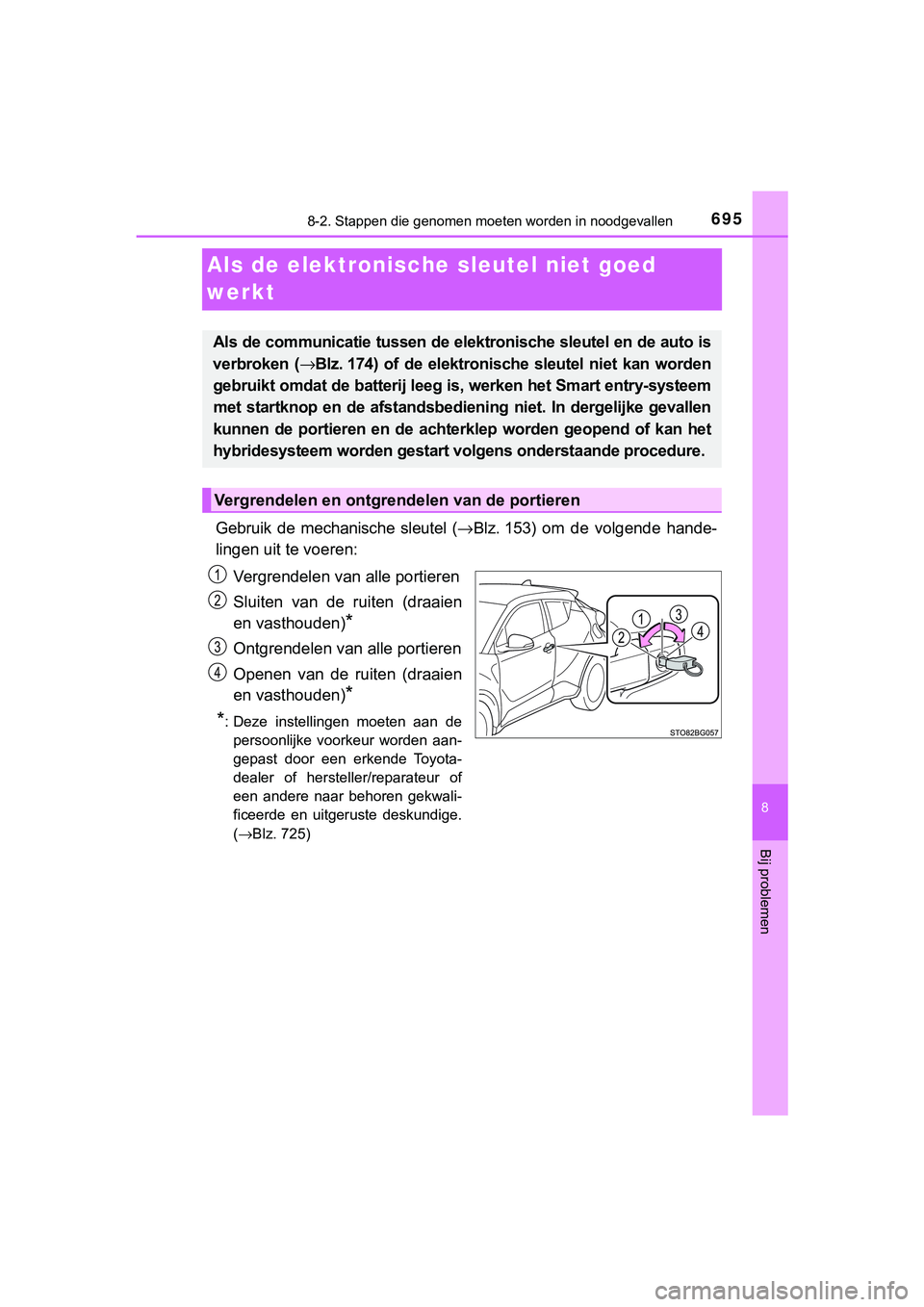

Als de elektronische sleutel niet goed
werkt
Gebruik de mechanische sleutel ( →Blz. 153) om de volgende hande-
lingen uit te voeren:
Vergrendelen van alle portieren
Sluiten van de ruiten (draaien
en vasthouden)
*
Ontgrendelen van alle portieren
Openen van de ruiten (draaien
en vasthouden)
*
*
: Deze instellingen moeten aan de persoonlijke voorkeur worden aan-
gepast door een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
(→ Blz. 725)
Als de communicatie tussen de el ektronische sleutel en de auto is
verbroken (→ Blz. 174) of de elektronische sleutel niet kan worden
gebruikt omdat de batterij leeg is, werken het Smart entry-syst eem
met startknop en de afstandsbediening niet. In dergelijke geval len
kunnen de portieren en de achterk lep worden geopend of kan het
hybridesysteem worden gestart volgens onderstaan de procedure.
Vergrendelen en ontgrendelen van de portieren
C-HR_HV_OM_Europe_OM10576E.book Page 695 Thursday, March 15, 2018 4:01 PM

6968-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

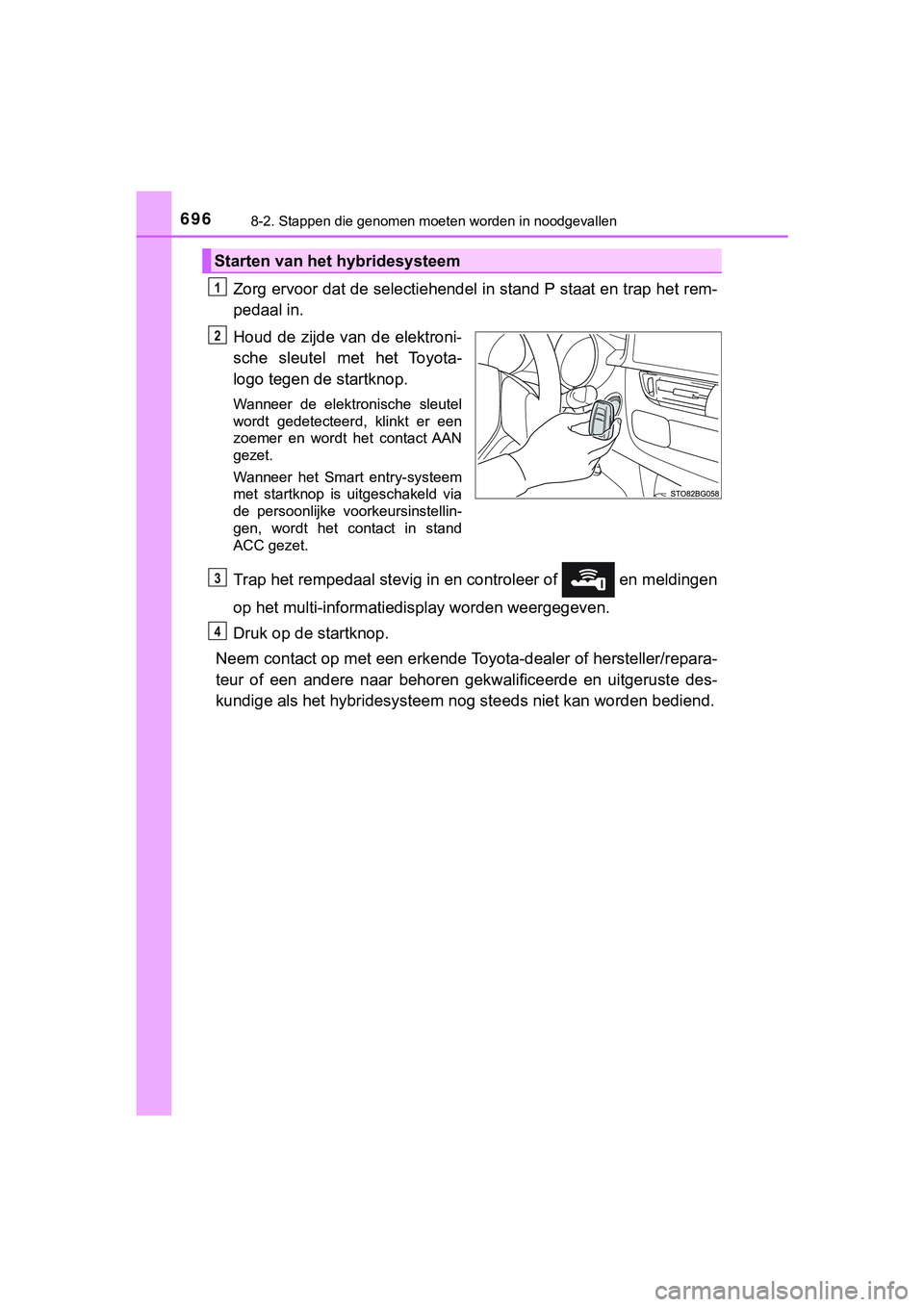

Zorg ervoor dat de selectiehendel in stand P staat en trap het rem-
pedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellin-
gen, wordt het contact in stand
ACC gezet.
Trap het rempedaal stevig in en controleer of en meldingen
op het multi-informatiedisplay worden weergegeven.
Druk op de startknop.
Neem contact op met een erkende T oyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d es-
kundige als het hybri desysteem nog steeds n iet kan worden bediend.
Starten van het hybridesysteem
1
2
3
4
C-HR_HV_OM_Europe_OM10576E.b ook Page 696 Thursday, March 15, 2018 4:01 PM

6978-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen

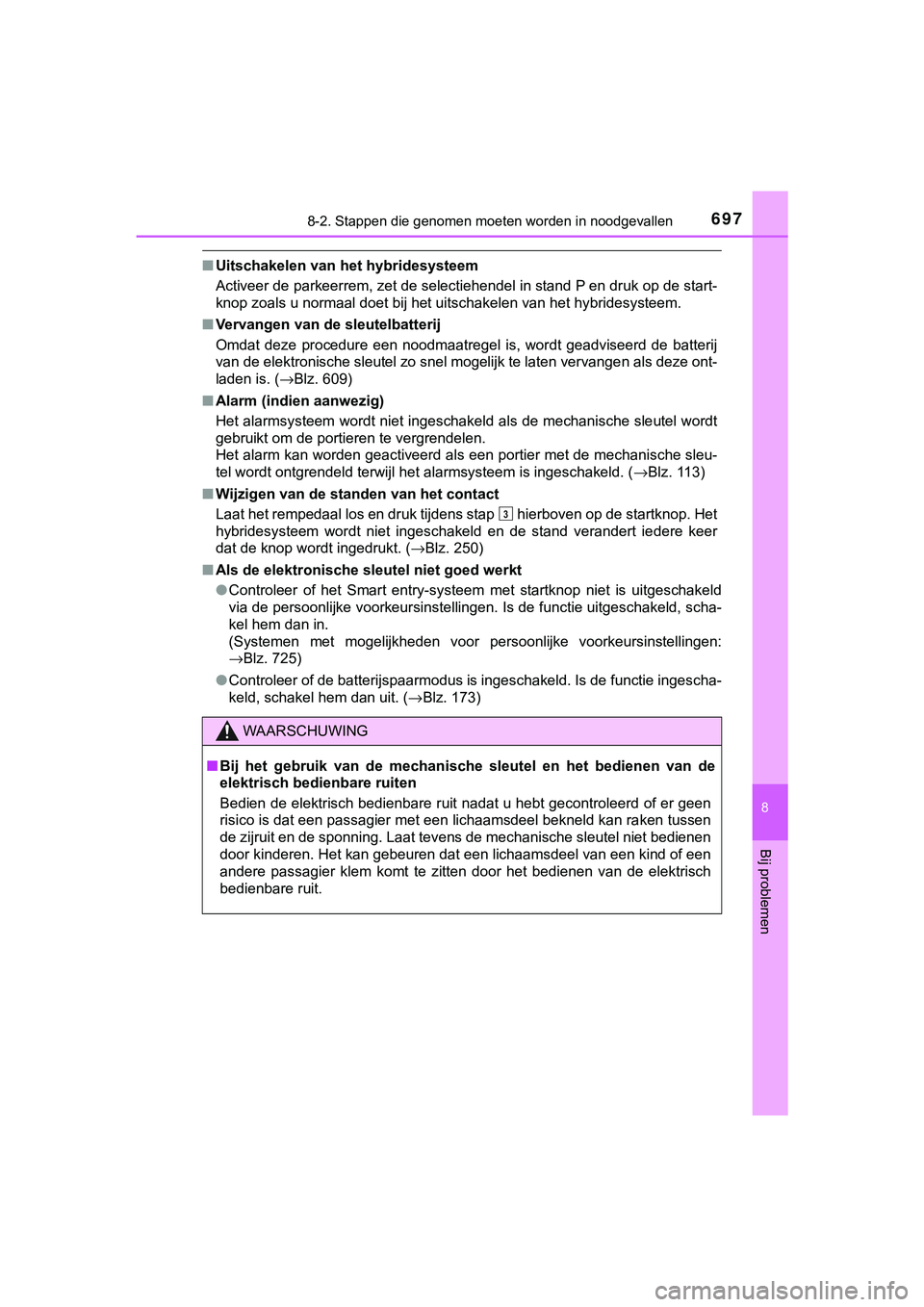

■Uitschakelen van het hybridesysteem
Activeer de parkeerrem, zet de selectiehendel in stand P en druk op de start-
knop zoals u normaal doet bij het uitschakelen van het hybrides ysteem.
■ Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervange n als deze ont-
laden is. ( →Blz. 609)
■ Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sle utel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechani sche sleu-
tel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld. (→Blz. 113)
■ Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de st artknop. Het
hybridesysteem wordt niet ingeschakeld en de stand verandert ie dere keer
dat de knop wordt ingedrukt. ( →Blz. 250)
■ Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop niet is uit geschakeld
via de persoonlijke voorkeursinstellingen. Is de functie uitgeschakeld, scha-
kel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstelli ngen:
→Blz. 725)
● Controleer of de batterijspaarmodus is ingeschakeld. Is de functie ingescha-
keld, schakel hem dan uit. ( →Blz. 173)
WAARSCHUWING
■Bij het gebruik van de mechanische sleutel en het bedienen van de
elektrisch bedienbare ruiten
Bedien de elektrisch bedienbare ruit nadat u hebt gecontroleerd of er geen
risico is dat een passagier met een lichaamsdeel bekneld kan ra ken tussen
de zijruit en de sponning. Laat tevens de mechanische sleutel niet bedienen
door kinderen. Het kan gebeuren dat een lichaamsdeel van een kind of een
andere passagier klem komt te zitten door het bedienen van de e lektrisch
bedienbare ruit.
3
C-HR_HV_OM_Europe_OM10576E.b ook Page 697 Thursday, March 15, 2018 4:01 PM

6988-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E

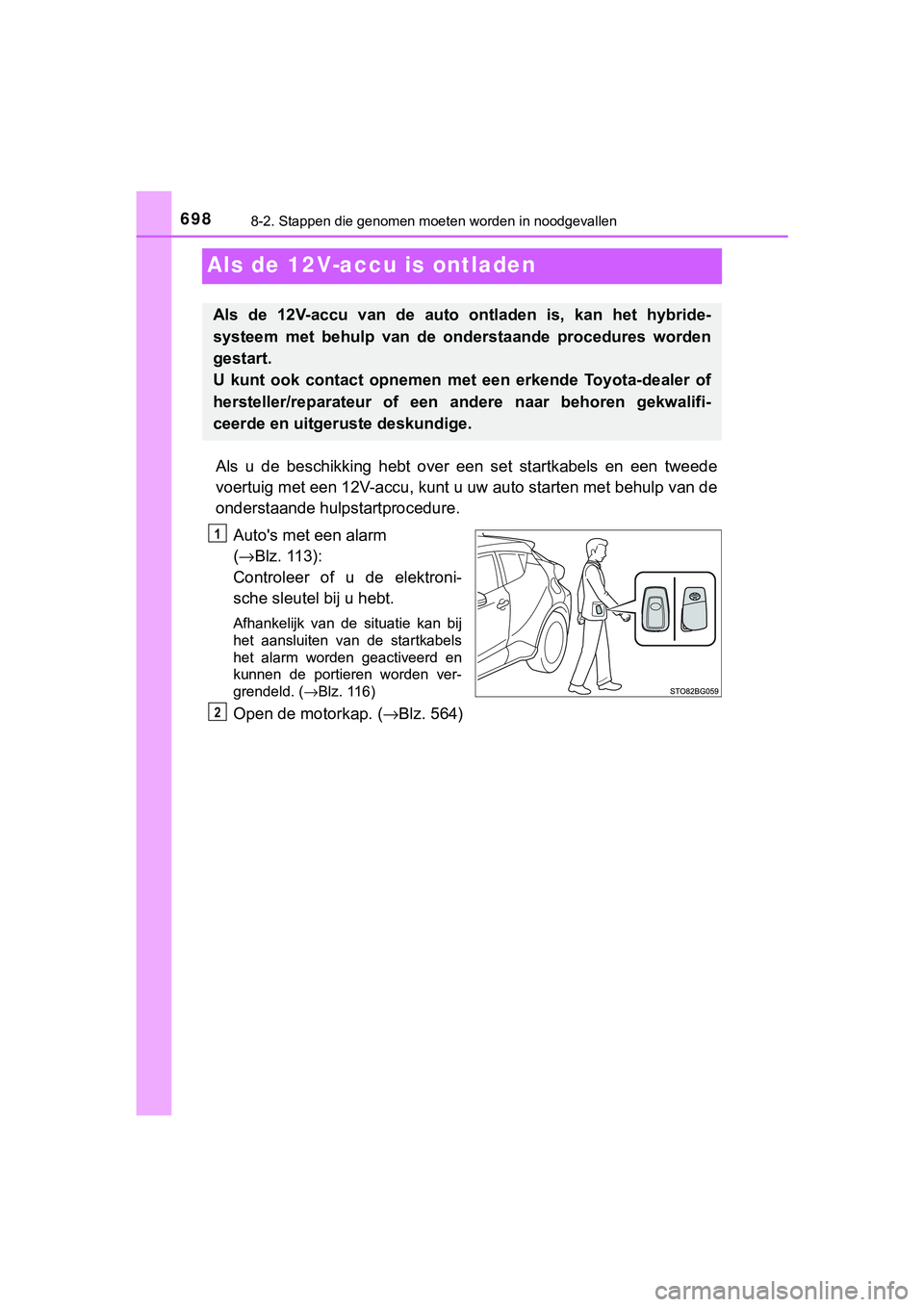

Als de 12V-accu is ontladen
Als u de beschikking hebt over een set startkabels en een tweed e
voertuig met een 12V-accu, kunt u uw auto starten met behulp va n de
onderstaande hulpstartprocedure.
Auto's met een alarm
(→ Blz. 113):
Controleer of u de elektroni-
sche sleutel bij u hebt.
Afhankelijk van de situatie kan bij
het aansluiten van de startkabels
het alarm worden geactiveerd en
kunnen de portieren worden ver-
grendeld. ( →Blz. 116)
Open de motorkap. ( →Blz. 564)
Als de 12V-accu van de auto ontladen is, kan het hybride-
systeem met behulp van de onde rstaande procedures worden
gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een a ndere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
C-HR_HV_OM_Europe_OM10576E.b ook Page 698 Thursday, March 15, 2018 4:01 PM

6998-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Sluit de startkabels als volgt aan:
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positieve startkabel aan op de pos i-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de klem aan de andere zijde van de negatieve kabel aan op
een stevig, stilstaand, niet gelakt metalen deel van uw auto, u it
de buurt van de 12V-accu, zoals aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental i ets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V -accu van uw auto op te laden.
Laat de motor van de tweede auto met een iets verhoogd toerenta l
draaien en start het hybridesyste em van uw auto door het contact
AAN te zetten.
Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en
gekwalificeerde en ui tgeruste deskundige.3
4
5
6
C-HR_HV_OM_Europe_OM10576E.b ook Page 699 Thursday, March 15, 2018 4:01 PM
