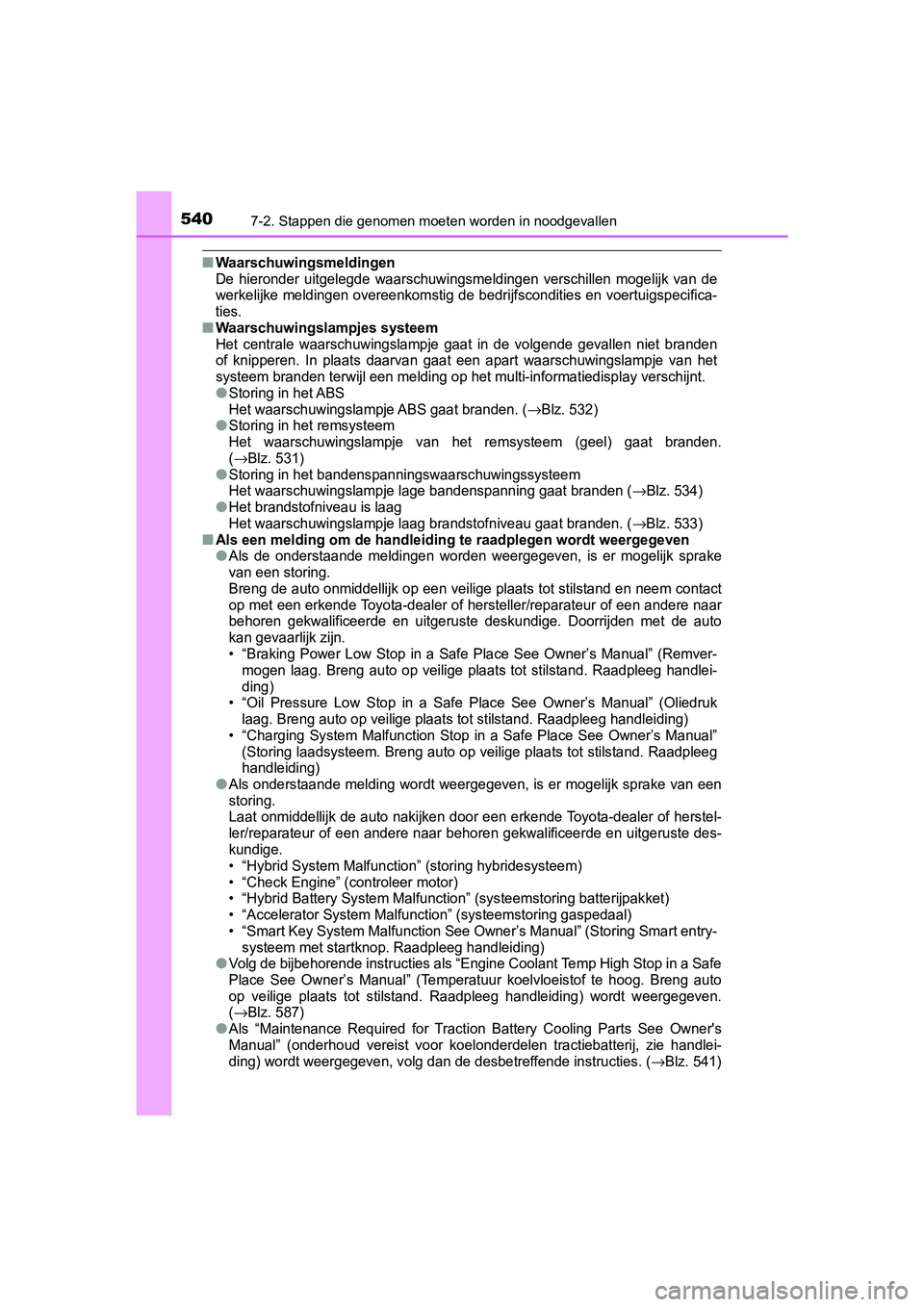

5407-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen moge lijk van de
werkelijke meldingen overeenkom stig de bedrijfscondities en voertuigspecifica-
ties.
■Waarschuwingslampjes systeem
Het centrale waarschuwingslampje gaat in de volgende gevallen n iet branden
of knipperen. In plaats daarvan gaat een apart waarschuwingslam pje van het
systeem branden terwijl een melding op het multi-informatiedisplay verschijnt.
●Storing in het ABS
Het waarschuwingslampje ABS gaat branden. (
→Blz. 532)
●Storing in het remsysteem
Het waarschuwingslampje van het remsysteem (geel) gaat branden.
(
→Blz. 531)
●Storing in het bandenspanningswaarschuwingssysteem
Het waarschuwingslampje lage bandenspanning gaat branden (
→Blz. 534)
●Het brandstofniveau is laag
Het waarschuwingslampje laag brandstofniveau gaat branden. (
→Blz. 533)
■Als een melding om de handleiding te raadplegen wordt weergegeven
●Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake
van een storing.
Breng de auto onmidde llijk op een veilige plaats tot stilstand en neem contact
op met een erkende Toyota-dealer of hersteller/reparateur of ee n andere naar
behoren gekwalificeerde en uitgeruste deskundige. Doorrijden me t de auto
kan gevaarlijk zijn.
• “Braking Power Low Stop in a Safe Place See Owner’s Manual” (R emver-
mogen laag. Breng auto op veilige plaats tot stilstand. Raadple eg handlei-
ding)
• “Oil Pressure Low Stop in a Safe Place See Owner’s Manual” (Ol iedruk
laag. Breng auto op veilige plaats tot stilstand. Raadpleeg han dleiding)
• “Charging System Malfunction Stop in a Safe Place See Owner’s Manual”
(Storing laadsysteem. Breng auto op veilige plaats tot stilstand. Raadpleeg
handleiding)
●Als onderstaande melding wordt weergegeven, is er mogelijk spra ke van een
storing.
Laat onmiddellijk de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste des-
kundige.
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (systeemstoring batterijpa kket)
• “Accelerator System Malfunction” (systeemstoring gaspedaal)
• “Smart Key System Malfunction See Owner’s Manual” (Storing Sma rt entry-
systeem met startknop. Raadpleeg handleiding)
●Volg de bijbehorende instructies als “Engine Coolant Temp High Stop in a Safe
Place See Owner’s Manual” (Temperatuur koelvloeistof te hoog. B reng auto
op veilige plaats tot stilstand. Raadpleeg handleiding) wordt w eergegeven.
(
→Blz. 587)
●Als “Maintenance Required for Traction Battery Cooling Parts Se e Owner's
Manual” (onderhoud vereist voor koelonderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven, volg dan de desbetreffende instructies . (
→Blz. 541)
CAMRY_HV_OM_Europe_OM33D66E.book Page 540 Monday, January 28, 2019 8:33 AM

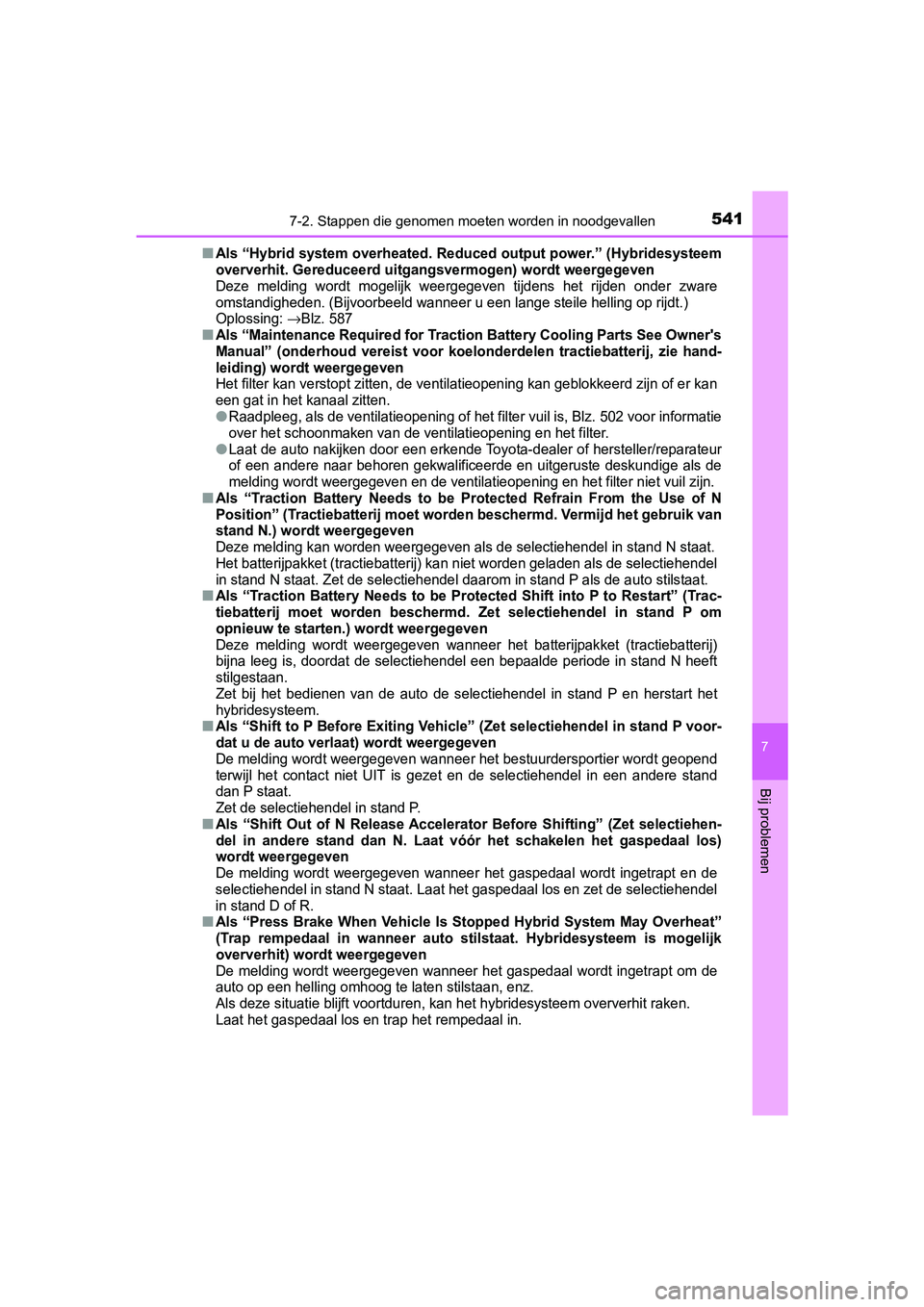

5417-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
■Als “Hybrid system overheated. Reduced output power.” (Hybrides ysteem
oververhit. Gereduceerd uitga ngsvermogen) wordt weergegeven
Deze melding wordt mogelijk weergegeven tijdens het rijden onde r zware
omstandigheden. (Bijvoorbeeld wanneer u een lange steile hellin g op rijdt.)
Oplossing:
→Blz. 587
■Als “Maintenance Required for Traction Battery Cooling Parts See Owner's
Manual” (onderhoud vereist voor koelonderdelen tractiebatterij, zie hand-
leiding) wordt weergegeven
Het filter kan verstopt zitten, de ventilatieopening kan geblok keerd zijn of er kan
een gat in het kanaal zitten.
●Raadpleeg, als de ventilatieopening of het filter vuil is, Blz. 502 voor informatie
over het schoonmaken van de ventilatieopening en het filter.
●Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als de
melding wordt weergegeven en de ventilatieopening en het filter niet vuil zijn.
■Als “Traction Battery Needs to be Protected Refrain From the Us e of N
Position” (Tractiebatterij moet worden beschermd. Vermijd het g ebruik van
stand N.) wordt weergegeven
Deze melding kan worden weergegeven als de selectiehendel in st and N staat.
Het batterijpakket (tractiebatterij) kan niet worden geladen als de selectiehendel
in stand N staat. Zet de selectiehendel daarom in stand P als d e auto stilstaat.
■Als “Traction Battery Needs to be Protected Shift into P to Res tart” (Trac-
tiebatterij moet worden beschermd. Zet selectiehendel in stand P om
opnieuw te starten.) wordt weergegeven
Deze melding wordt weergegeven wanneer het batterijpakket (trac tiebatterij)
bijna leeg is, doordat de selectiehendel een bepaalde periode i n stand N heeft
stilgestaan.
Zet bij het bedienen van de auto de selectiehendel in stand P e n herstart het
hybridesysteem.
■Als “Shift to P Before Exiting Vehicle” (Zet selectiehendel in stand P voor-
dat u de auto verlaat) wordt weergegeven
De melding wordt weergegeven wanneer het bestuurdersportier wor dt geopend
terwijl het contact niet UIT is gezet en de selectiehendel in een andere stand
dan P staat.
Zet de selectiehendel in stand P.
■Als “Shift Out of N Release Accelerator Before Shifting” (Zet s electiehen-
del in andere stand dan N. Laat vóór het schakelen het gaspedaa l los)
wordt weergegeven
De melding wordt weergegeven wann eer het gaspedaal wordt ingetrapt en de
selectiehendel in stand N staat. Laat het gaspedaal los en zet de selectiehendel
in stand D of R.
■Als “Press Brake When Vehicle Is Stopped Hybrid System May Overheat”
(Trap rempedaal in wanneer auto stilstaat. Hybridesysteem is mogelijk
oververhit) wordt weergegeven
De melding wordt weergegeven wanneer het gaspedaal wordt ingetr apt om de
auto op een helling omhoog te laten stilstaan, enz.
Als deze situatie blijft voortduren , kan het hybridesysteem oververhit raken.
Laat het gaspedaal los en trap het rempedaal in.
CAMRY_HV_OM_Europe_OM33D66E .book Page 541 Monday, January 28, 2019 8:33 AM

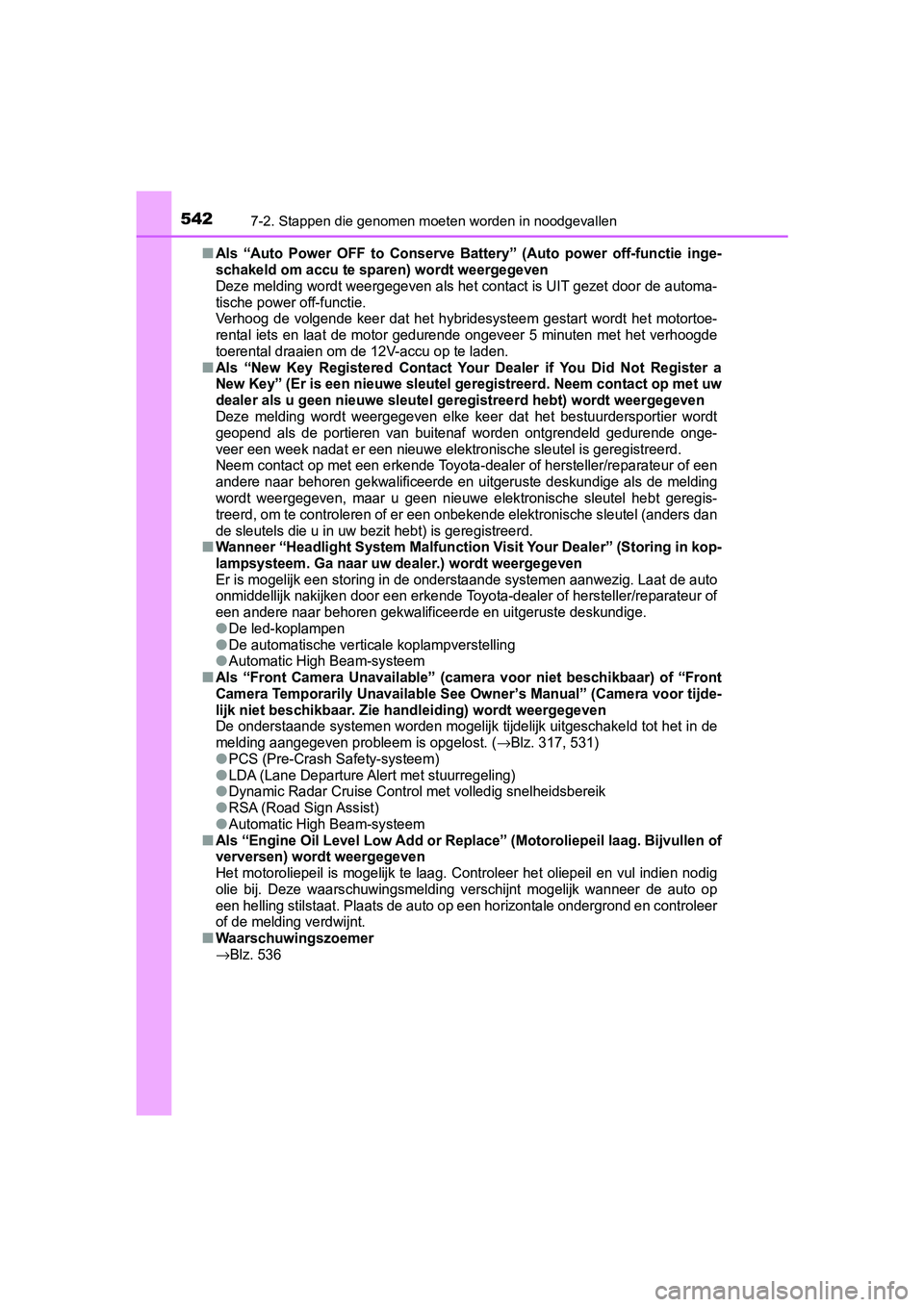

5427-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE■
Als “Auto Power OFF to Conserve Battery” (Auto power off-functi
e inge-
schakeld om accu te spa ren) wordt weergegeven
Deze melding wordt weergegeven als het contact is UIT gezet door de automa-
tische power off-functie.
Verhoog de volgende keer dat het hybridesysteem gestart wordt h et motortoe-
rental iets en laat de motor gedurende ongeveer 5 minuten met h et verhoogde
toerental draaien om de 12V-accu op te laden.
■Als “New Key Registered Contact Your Dealer if You Did Not Register a
New Key” (Er is een nieuwe sleutel geregistreerd. Neem contact op met uw
dealer als u geen nieuwe sleutel geregistreerd hebt) wordt weer gegeven
Deze melding wordt weergegeven elke keer dat het bestuurderspor tier wordt
geopend als de portieren van buitenaf worden ontgrendeld gedure nde onge-
veer een week nadat er een nieuwe elektronische sleutel is gere gistreerd.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige al s de melding
wordt weergegeven, maar u geen nieuwe elektronische sleutel heb t geregis-
treerd, om te controleren of er een onbekende elektronische sle utel (anders dan
de sleutels die u in uw bezit hebt) is geregistreerd.
■Wanneer “Headlight System Malfunc tion Visit Your Dealer” (Storing in kop-
lampsysteem. Ga naar uw dealer.) wordt weergegeven
Er is mogelijk een storing in de onderstaande systemen aanwezig . Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of herstel ler/reparateur of
een andere naar behoren gekwalific eerde en uitgeruste deskundige.
●De led-koplampen
●De automatische verticale koplampverstelling
●Automatic High Beam-systeem
■Als “Front Camera Unavailable” (camera voor niet beschikbaar) o f “Front
Camera Temporarily Unavailable See Owner’s Manual” (Camera voor tijde-
lijk niet beschikbaar. Zie ha ndleiding) wordt weergegeven
De onderstaande systemen worden mogelijk tijdelijk uitgeschakel d tot het in de
melding aangegeven probleem is opgelost. (
→Blz. 317, 531)
●PCS (Pre-Crash S afety-systeem)
●LDA (Lane Departure Alert met stuurregeling)
●Dynamic Radar Cruise Control met volledig snelheidsbereik
●RSA (Road Sign Assist)
●Automatic High Beam-systeem
■Als “Engine Oil Level Low Add or Replace” (Motoroliepeil laag. Bijvullen of
verversen) wordt weergegeven
Het motoroliepeil is mogelijk te laag. Controleer het oliepeil en vul indien nodig
olie bij. Deze waarschuwingsmelding verschijnt mogelijk wanneer de auto op
een helling stilstaat. Plaats de auto op een horizontale ondergrond en controleer
of de melding verdwijnt.
■Waarschuwingszoemer
→Blz. 536
CAMRY_HV_OM_Europe_OM33D66E .book Page 542 Monday, January 28, 2019 8:33 AM

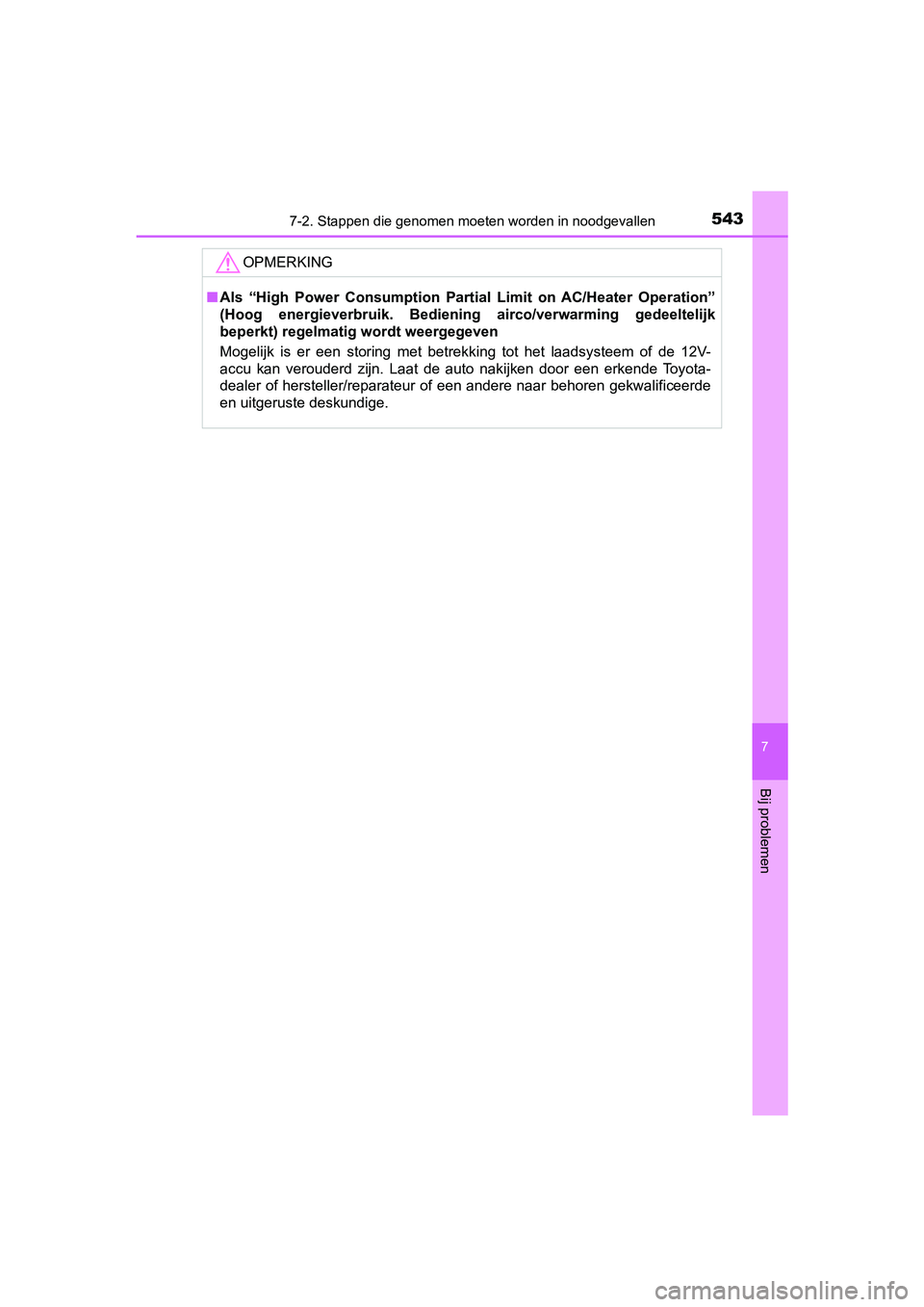

5437-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
OPMERKING
■Als “High Power Consumption Partial Limit on AC/Heater Operatio n”
(Hoog energieverbruik. Bediening airco/verwarming gedeeltelijk
beperkt) regelmatig wordt weergegeven
Mogelijk is er een storing met betrekking tot het laadsysteem of de 12V-
accu kan verouderd zijn. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33D66E .book Page 543 Monday, January 28, 2019 8:33 AM

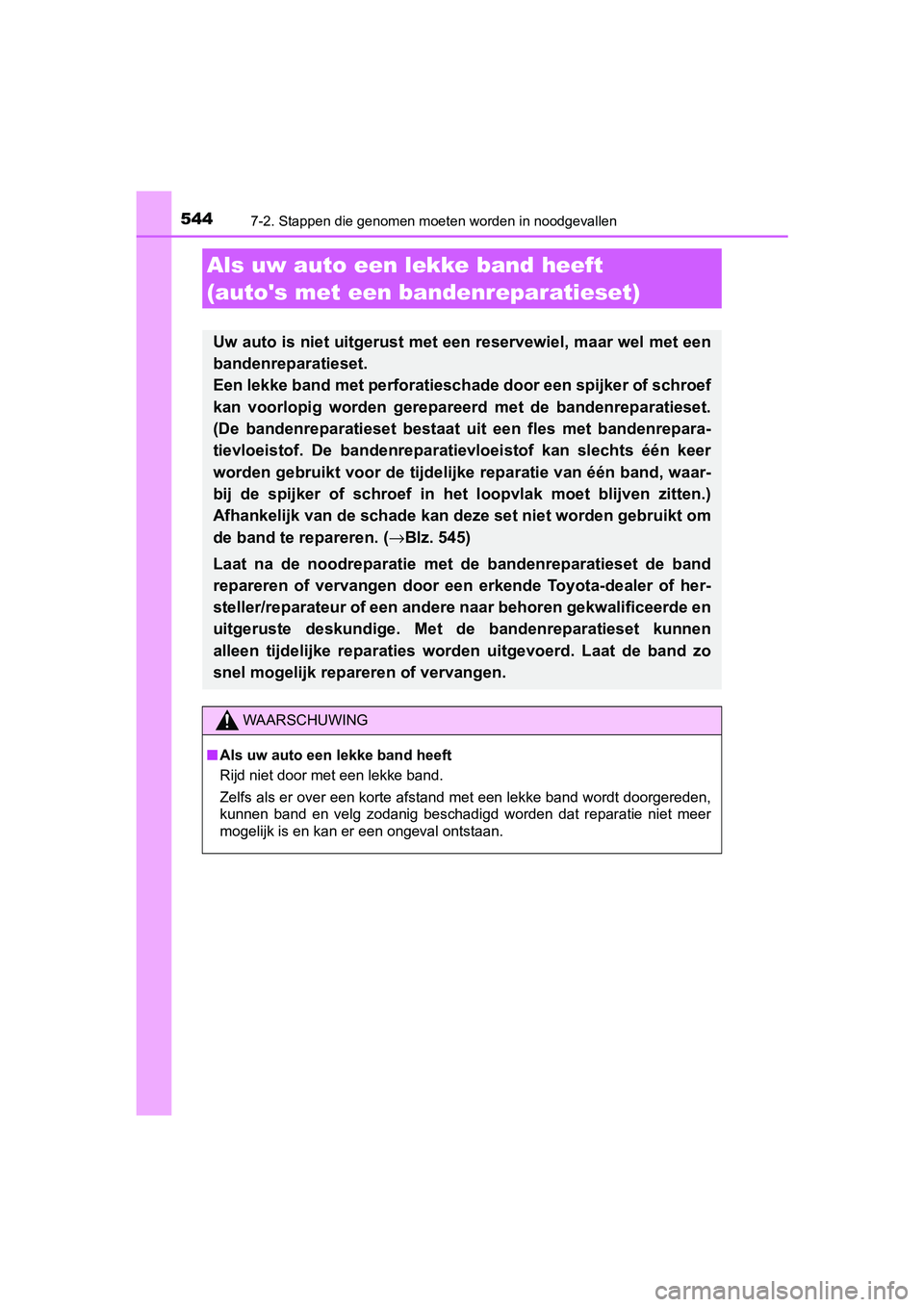

5447-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Als uw auto een lekke band heeft
(auto's met een bandenreparatieset)
Uw auto is niet uitgerust met een reservewiel, maar wel met een
bandenreparatieset.
Een lekke band met perforatiesc hade door een spijker of schroef
kan voorlopig worden gerepareerd met de bandenreparatieset.
(De bandenreparatieset bestaat uit een fles met bandenrepara-
tievloeistof. De bandenreparatievloeistof kan slechts één keer
worden gebruikt voor de tijdelijke reparatie van één band, waar -
bij de spijker of schroef in het loopvlak moet blijven zitten.)
Afhankelijk van de schade kan dez e set niet worden gebruikt om
de band te repareren. ( →Blz. 545)
Laat na de noodreparatie met d e bandenreparatieset de band
repareren of vervangen door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n
uitgeruste deskundige. Met de bandenreparatieset kunnen
alleen tijdelijke reparaties worden uitgevoerd. Laat de band zo
snel mogelijk repareren of vervangen.
WAARSCHUWING
■ Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is en kan er een ongeval ontstaan.
CAMRY_HV_OM_Europe_OM33D66E .book Page 544 Monday, January 28, 2019 8:33 AM

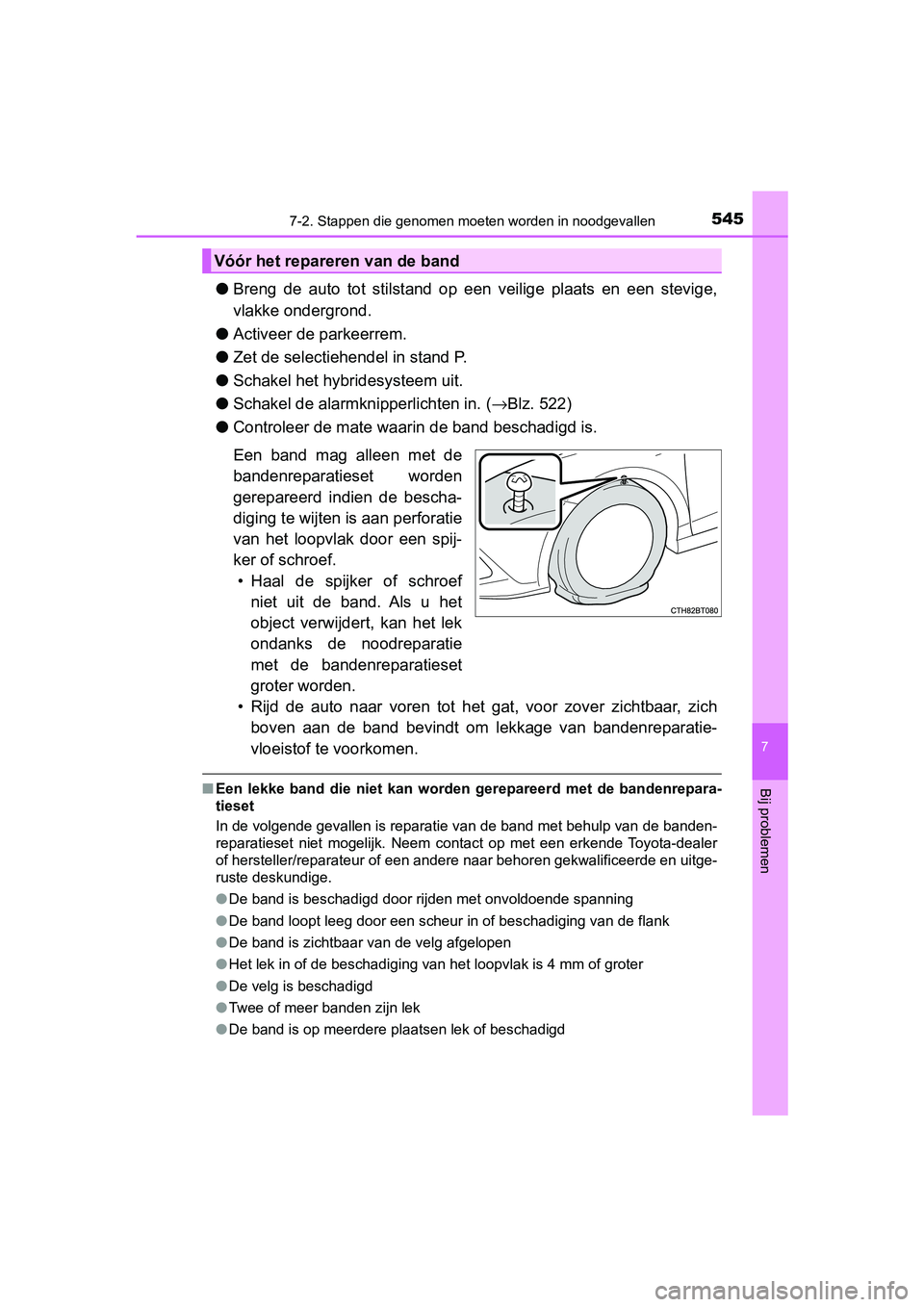

5457-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehe ndel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( →Blz. 522)
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de bescha-
diging te wijten is aan perforatie
van het loopvlak door een spij-
ker of schroef. • Haal de spijker of schroef niet uit de band. Als u het
object verwijdert, kan het lek
ondanks de noodreparatie
met de bandenreparatieset
groter worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zic h
boven aan de band bevindt om lekkage van bandenreparatie-
vloeistof te voorkomen.
■ Een lekke band die niet kan worden gerepareerd met de bandenrep ara-
tieset
In de volgende gevallen is reparatie van de band met behulp van de banden-
reparatieset niet mogelijk. Neem contact op met een erkende Toy ota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● De band loopt leeg door een scheur in of beschadiging van de fl ank
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● De band is op meerdere plaatsen lek of beschadigd
Vóór het repareren van de band
CAMRY_HV_OM_Europe_OM33D66E .book Page 545 Monday, January 28, 2019 8:33 AM

5467-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
*: Gebruik van de krik (→Blz. 563, 564)
Plaats van bandenreparatieset, krik en gereedschap
Afdekpaneel bodemplaat
Bandenreparatieset (fles)
Bandenreparatieset
(compressor) Krik*
Wielmoersleutel
Krikslinger
Sleepoog
1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33D66E
.book Page 546 Monday, January 28, 2019 8:33 AM

5477-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen

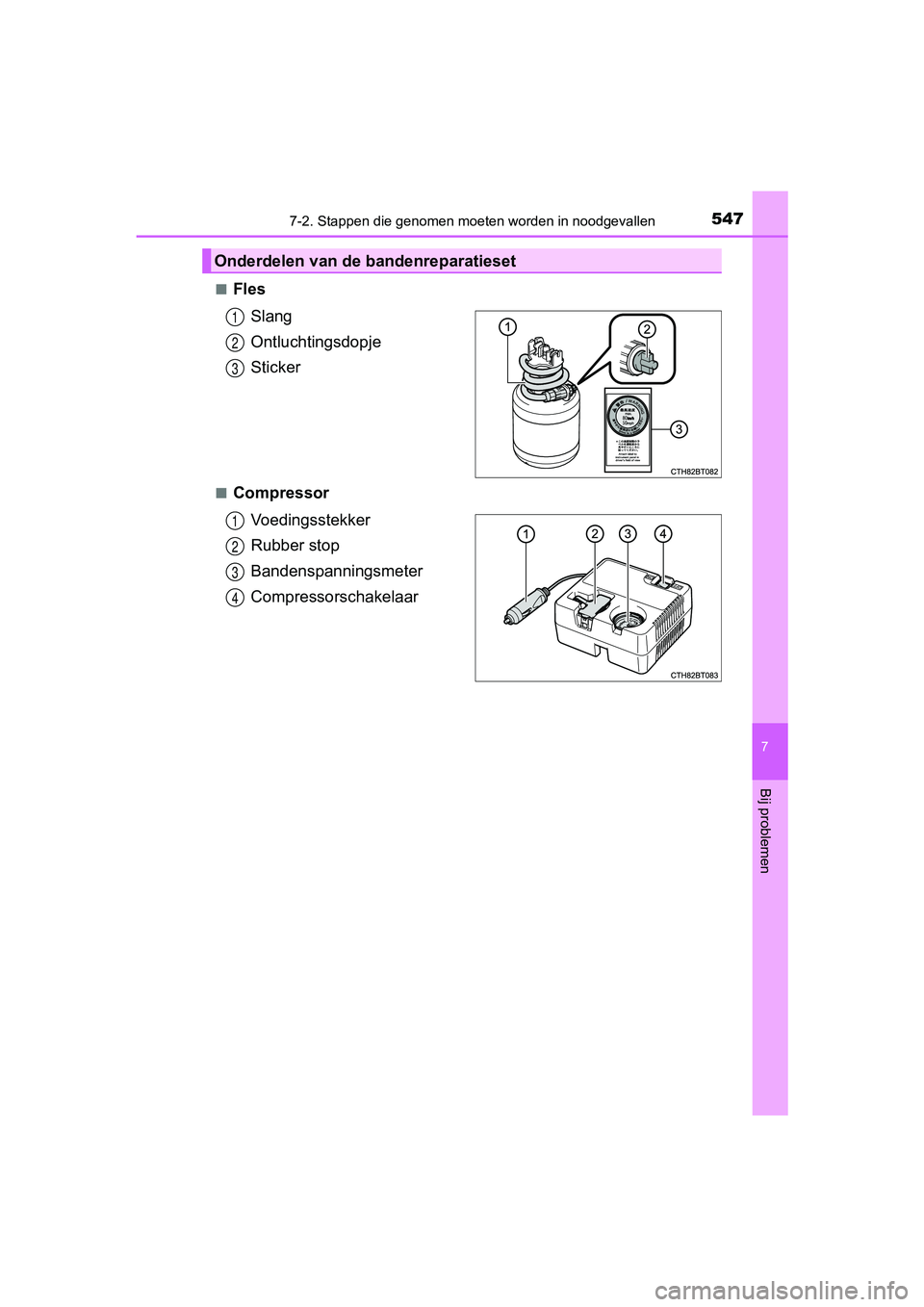

■Fles
Slang
Ontluchtingsdopje
Sticker
■CompressorVoedingsstekker
Rubber stop
Bandenspanningsmeter
Compressorschakelaar
Onderdelen van de bandenreparatieset
1
2
3
1
2
3
4
CAMRY_HV_OM_Europe_OM33D66E .book Page 547 Monday, January 28, 2019 8:33 AM

5487-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

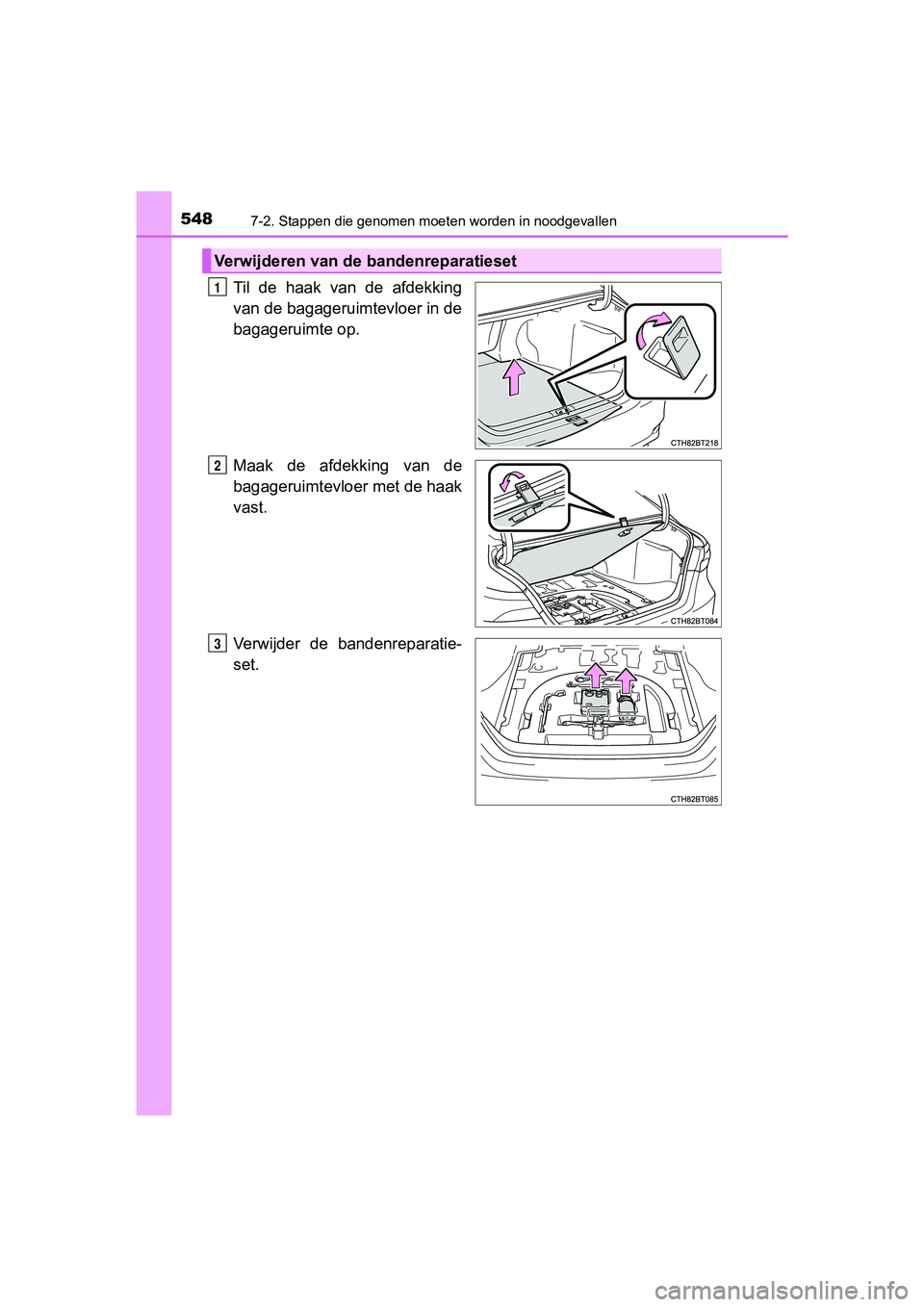

Til de haak van de afdekking
van de bagageruimtevloer in de
bagageruimte op.
Maak de afdekking van de
bagageruimtevloer met de haak
vast.
Verwijder de bandenreparatie-
set.
Verwijderen van de bandenreparatieset
1
2
3
CAMRY_HV_OM_Europe_OM33D66E .book Page 548 Monday, January 28, 2019 8:33 AM

5497-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen

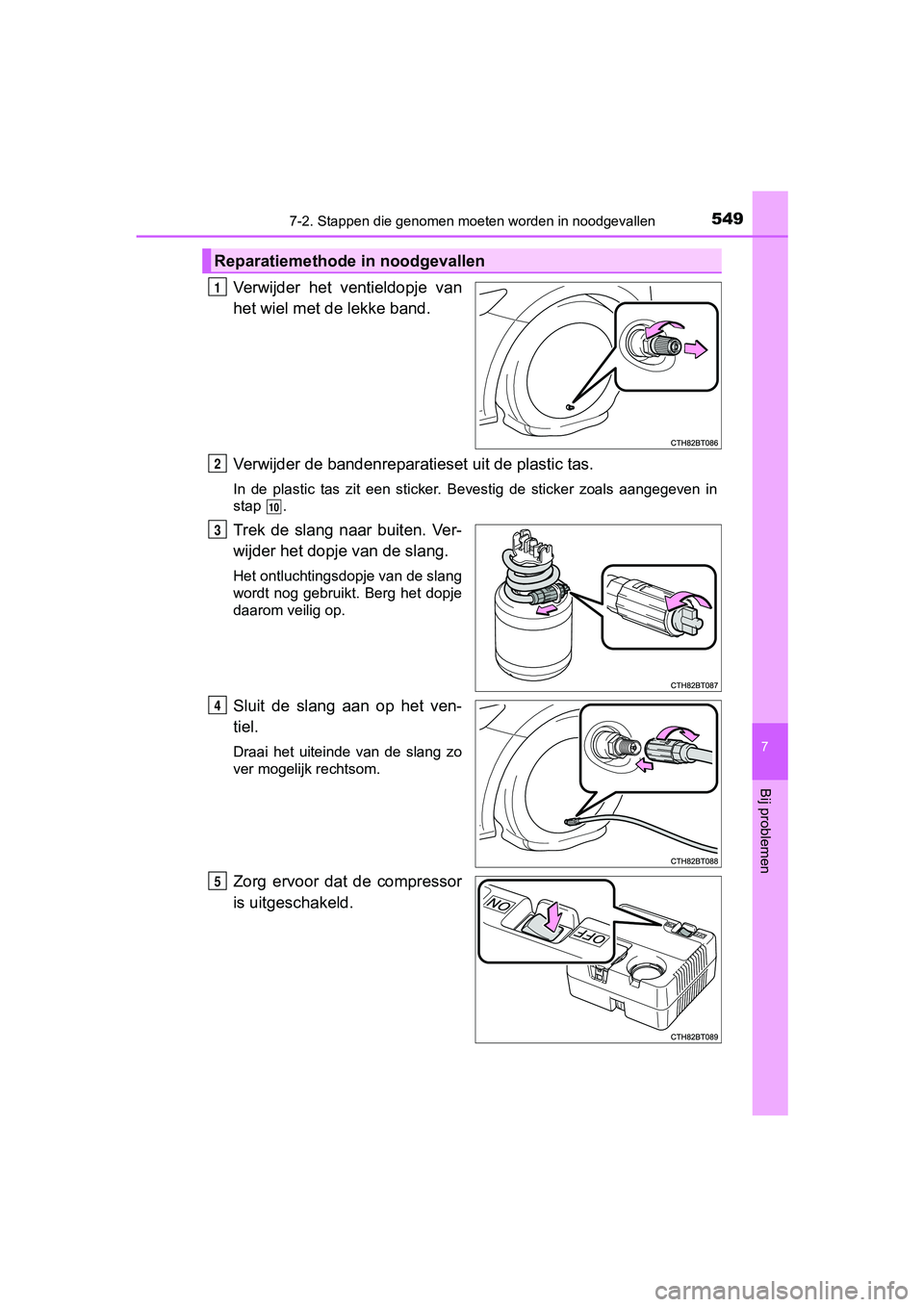

Verwijder het ventieldopje van
het wiel met de lekke band.
Verwijder de bandenreparatieset uit de plastic tas.
In de plastic tas zit een sticker. Bevestig de sticker zoals aa ngegeven in
stap .
Trek de slang naar buiten. Ver-
wijder het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
Sluit de slang aan op het ven-
tiel.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Zorg ervoor dat de compressor
is uitgeschakeld.
Reparatiemethod e in noodgevallen
1
2
10
3
4
5
CAMRY_HV_OM_Europe_OM33D66E .book Page 549 Monday, January 28, 2019 8:33 AM
