5416-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL■

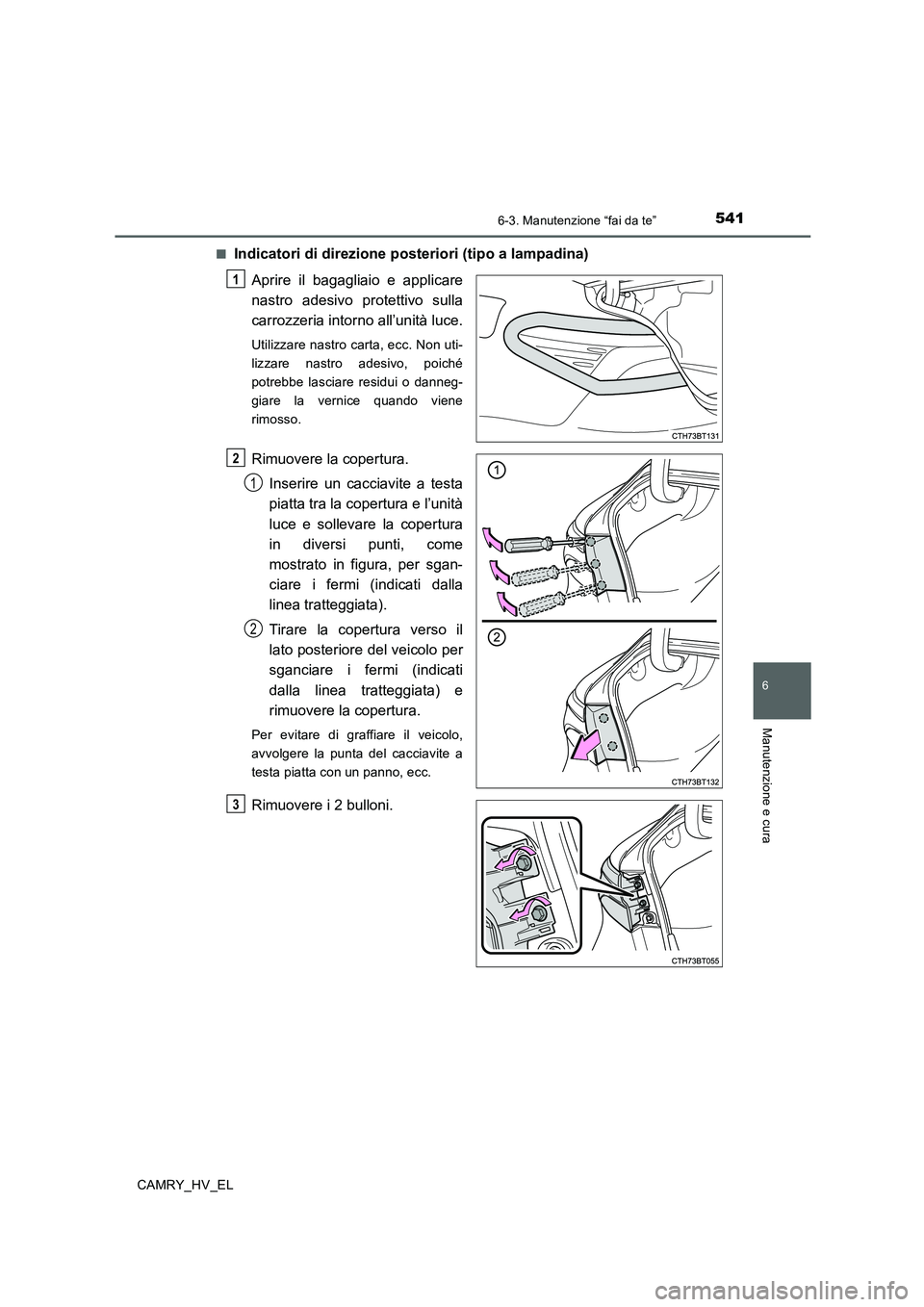

Indicatori di direzione posteriori (tipo a lampadina)
Aprire il bagagliaio e applicare
nastro adesivo protettivo sulla
carrozzeria intorno all’unità luce.
Utilizzare nastro carta, ecc. Non uti-
lizzare nastro adesivo, poiché
potrebbe lasciare residui o danneg-
giare la vernice quando viene
rimosso.
Rimuovere la copertura.
Inserire un cacciavite a testa
piatta tra la copertura e l’unità
luce e sollevare la copertura
in diversi punti, come
mostrato in figura, per sgan-
ciare i fermi (indicati dalla
linea tratteggiata).
Tirare la copertura verso il
lato posteriore del veicolo per
sganciare i fermi (indicati
dalla linea tratteggiata) e
rimuovere la copertura.
Per evitare di graffiare il veicolo,
avvolgere la punta del cacciavite a
testa piatta con un panno, ecc.
Rimuovere i 2 bulloni.
1
2
1
2
3

5426-3. Manutenzione “fai da te”
CAMRY_HV_EL

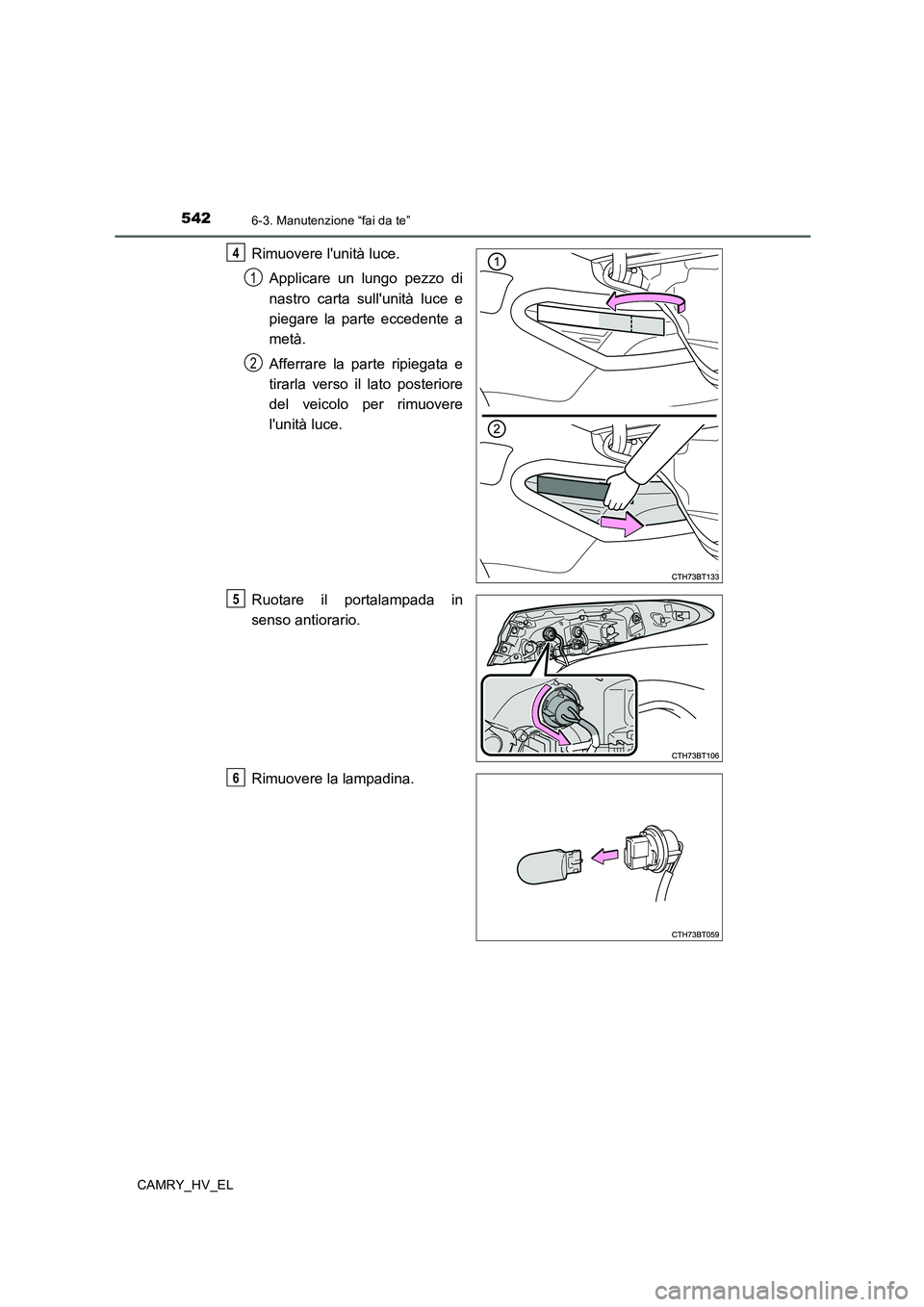

Rimuovere l'unità luce.
Applicare un lungo pezzo di
nastro carta sull'unità luce e
piegare la parte eccedente a
metà.
Afferrare la parte ripiegata e
tirarla verso il lato posteriore
del veicolo per rimuovere
l'unità luce.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.4
1
2
5
6

5436-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL

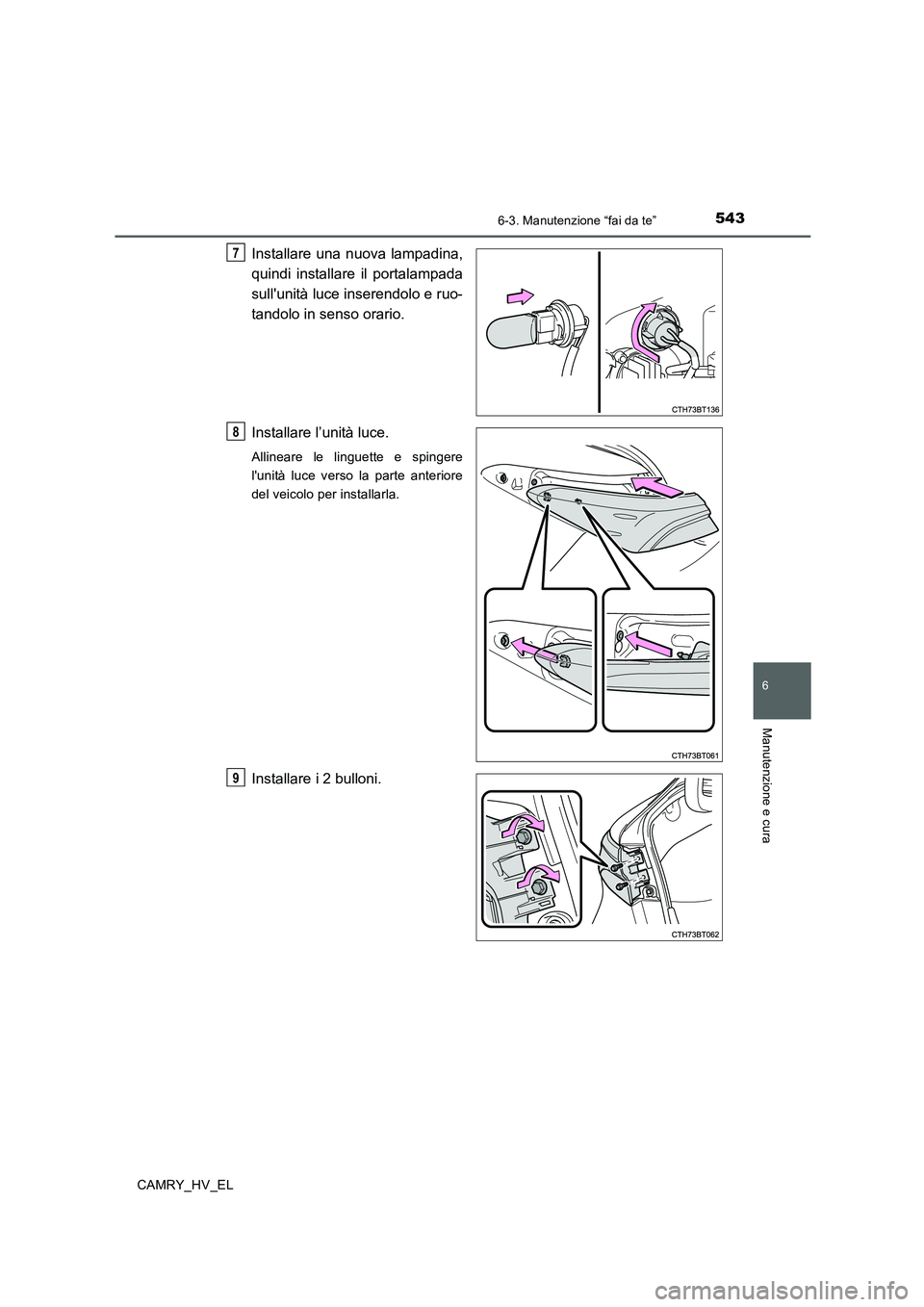

Installare una nuova lampadina,
quindi installare il portalampada
sull'unità luce inserendolo e ruo-
tandolo in senso orario.
Installare l’unità luce.
Allineare le linguette e spingere
l'unità luce verso la parte anteriore
del veicolo per installarla.
Installare i 2 bulloni.
7
8
9

5446-3. Manutenzione “fai da te”
CAMRY_HV_EL

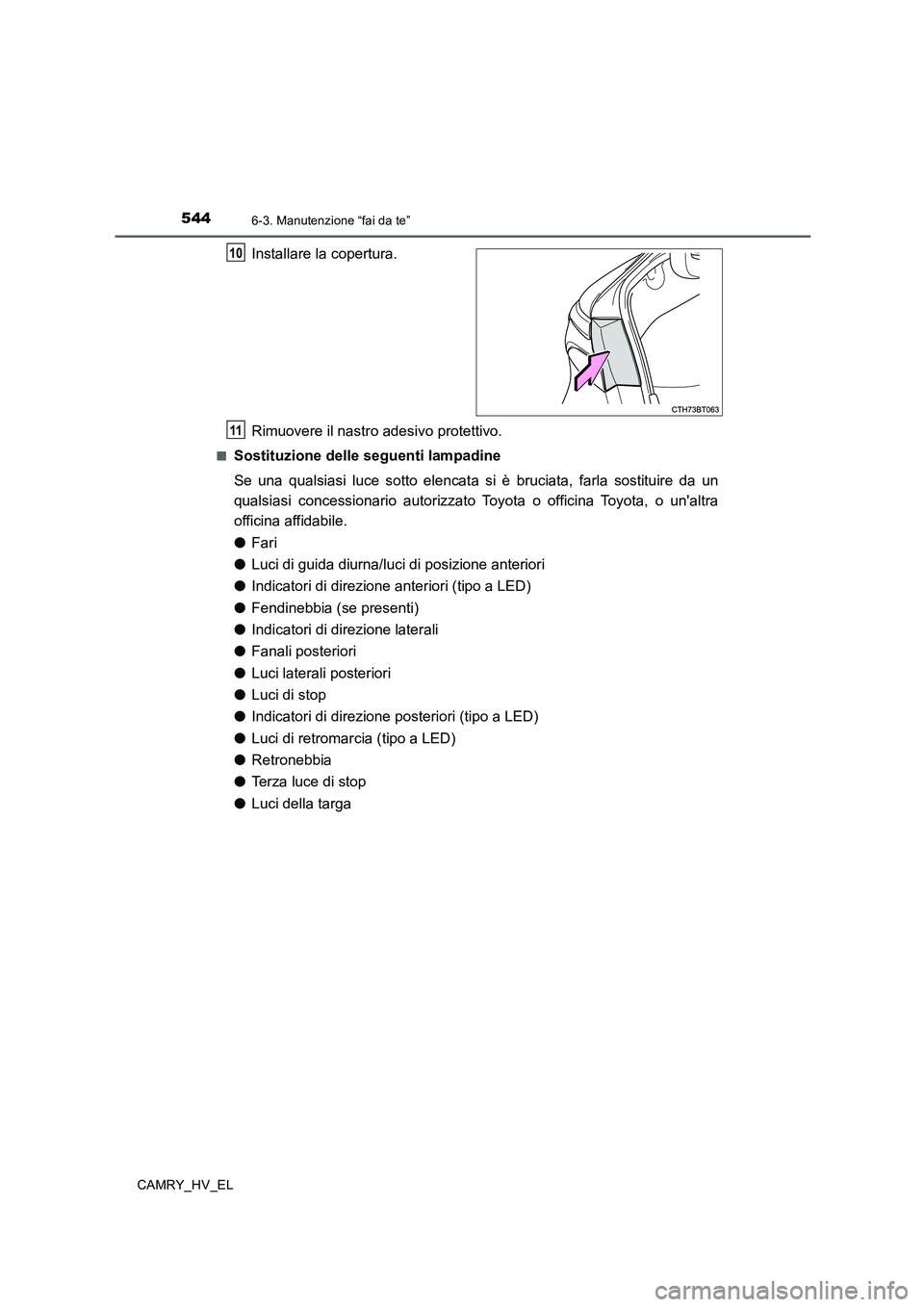

Installare la copertura.
Rimuovere il nastro adesivo protettivo.
■Sostituzione delle seguenti lampadine
Se una qualsiasi luce sotto elencata si è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile.
●Fari
●Luci di guida diurna/luci di posizione anteriori
●Indicatori di direzione anteriori (tipo a LED)
●Fendinebbia (se presenti)
●Indicatori di direzione laterali
●Fanali posteriori
●Luci laterali posteriori
●Luci di stop
●Indicatori di direzione posteriori (tipo a LED)
●Luci di retromarcia (tipo a LED)
●Retronebbia
●Terza luce di stop
●Luci della targa
10
11

5456-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL

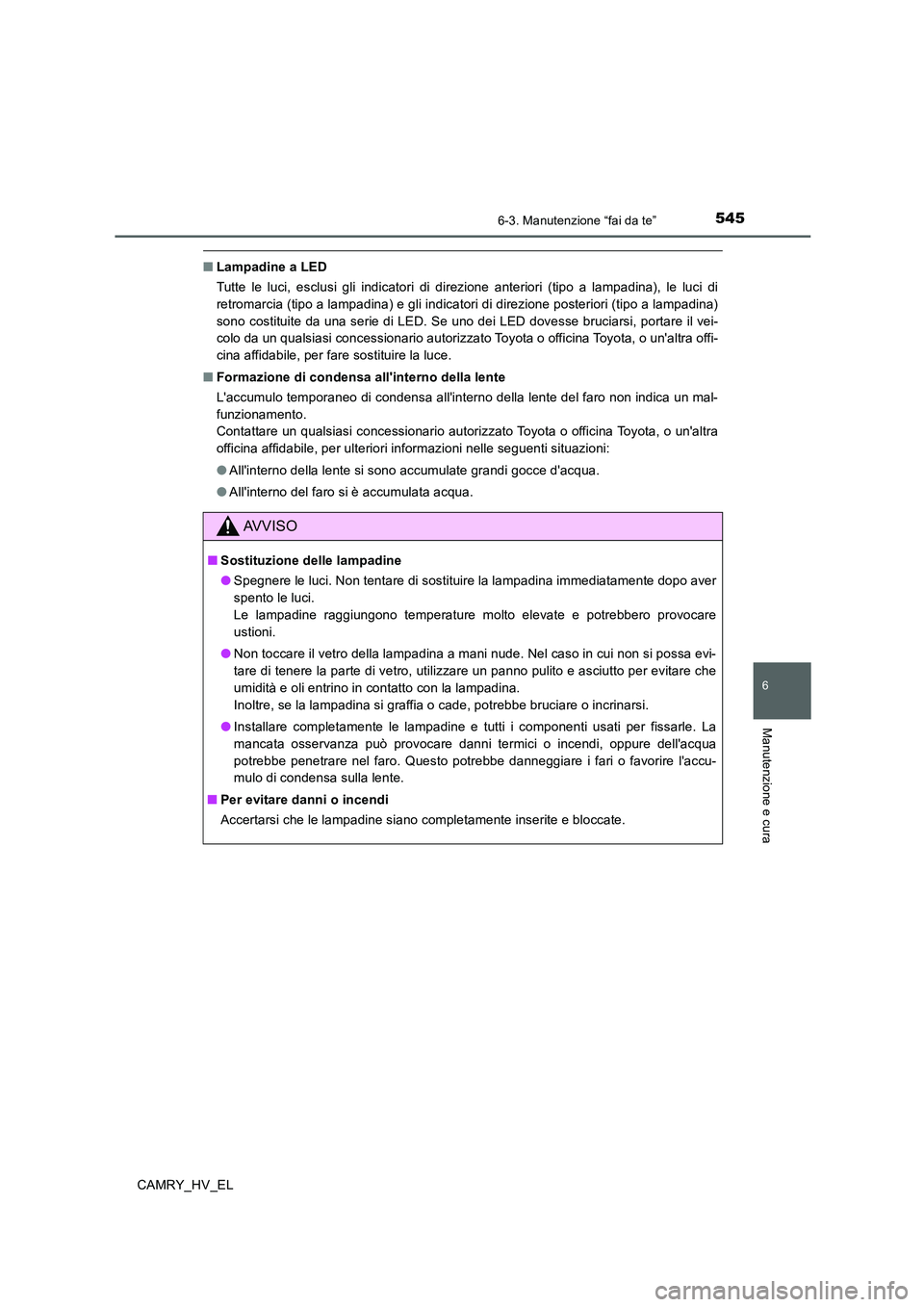

■Lampadine a LED
Tutte le luci, esclusi gli indicatori di direzione anteriori (tipo a lampadina), le luci di
retromarcia (tipo a lampadina) e gli indicatori di direzione posteriori (tipo a lampadina)
sono costituite da una serie di LED. Se uno dei LED dovesse bruciarsi, portare il vei-
colo da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile, per fare sostituire la luce.
■Formazione di condensa all'interno della lente
L'accumulo temporaneo di condensa all'interno della lente del faro non indica un mal-
funzionamento.
Contattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile, per ulteriori informazioni nelle seguenti situazioni:
●All'interno della lente si sono accumulate grandi gocce d'acqua.
●All'interno del faro si è accumulata acqua.
AVVISO
■Sostituzione delle lampadine
●Spegnere le luci. Non tentare di sostituire la lampadina immediatamente dopo aver
spento le luci.
Le lampadine raggiungono temperature molto elevate e potrebbero provocare
ustioni.
●Non toccare il vetro della lampadina a mani nude. Nel caso in cui non si possa evi-
tare di tenere la parte di vetro, utilizzare un panno pulito e asciutto per evitare che
umidità e oli entrino in contatto con la lampadina.
Inoltre, se la lampadina si graffia o cade, potrebbe bruciare o incrinarsi.
●Installare completamente le lampadine e tutti i componenti usati per fissarle. La
mancata osservanza può provocare danni termici o incendi, oppure dell'acqua
potrebbe penetrare nel faro. Questo potrebbe danneggiare i fari o favorire l'accu-
mulo di condensa sulla lente.
■Per evitare danni o incendi
Accertarsi che le lampadine siano completamente inserite e bloccate.

5466-3. Manutenzione “fai da te”
CAMRY_HV_EL

547

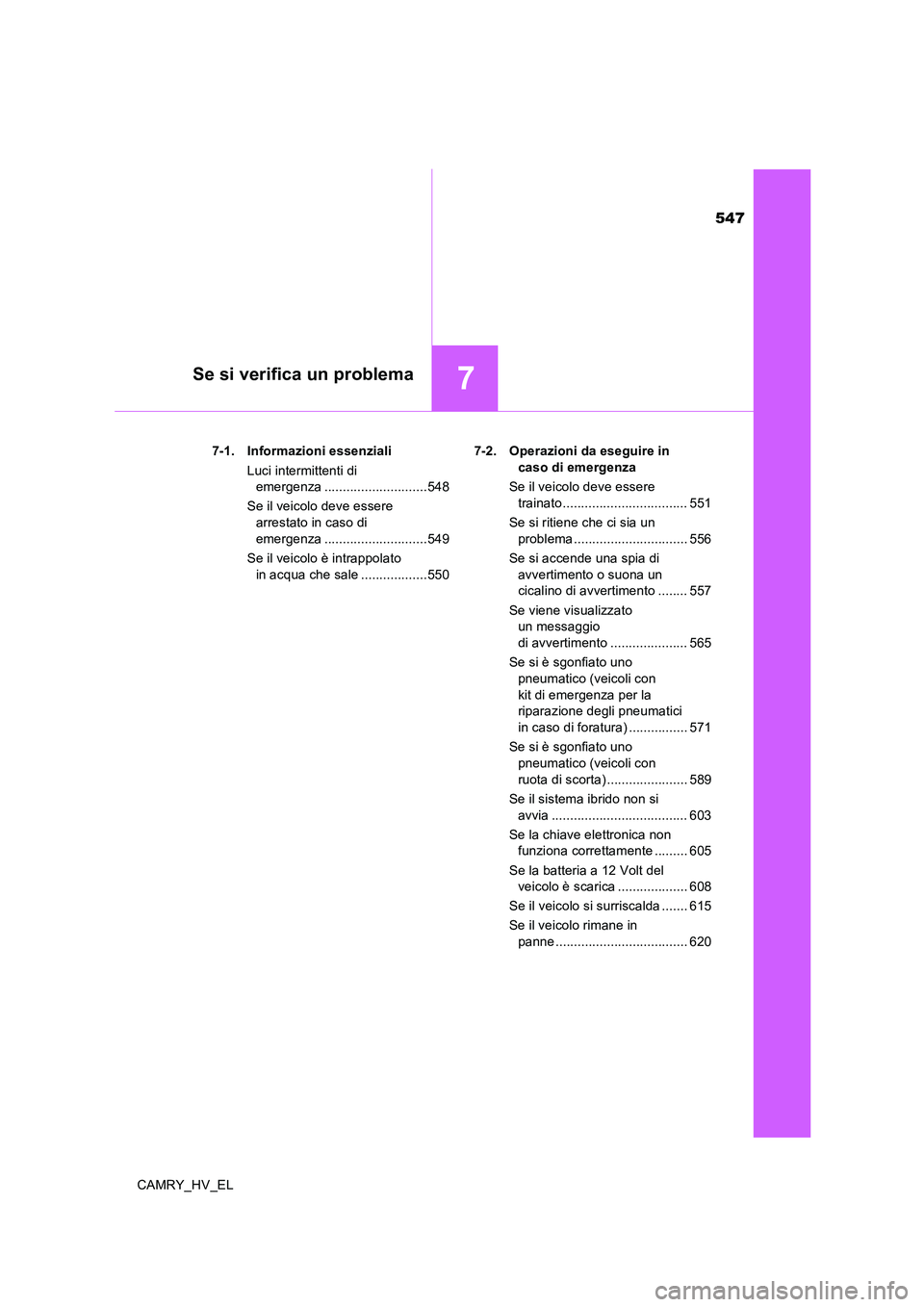

7Se si verifica un problema
CAMRY_HV_EL7-1. Informazioni essenziali
Luci intermittenti di
emergenza ............................548
Se il veicolo deve essere
arrestato in caso di
emergenza ............................549
Se il veicolo è intrappolato
in acqua che sale ..................5507-2. Operazioni da eseguire in
caso di emergenza
Se il veicolo deve essere
trainato .................................. 551
Se si ritiene che ci sia un
problema ............................... 556
Se si accende una spia di
avvertimento o suona un
cicalino di avvertimento ........ 557
Se viene visualizzato
un messaggio
di avvertimento ..................... 565
Se si è sgonfiato uno
pneumatico (veicoli con
kit di emergenza per la
riparazione degli pneumatici
in caso di foratura) ................ 571
Se si è sgonfiato uno
pneumatico (veicoli con
ruota di scorta) ...................... 589
Se il sistema ibrido non si
avvia ..................................... 603
Se la chiave elettronica non
funziona correttamente ......... 605
Se la batteria a 12 Volt del
veicolo è scarica ................... 608
Se il veicolo si surriscalda ....... 615
Se il veicolo rimane in
panne .................................... 620

548
CAMRY_HV_EL
7-1. Informazioni essenziali
Premere l'interruttore.
Tutti gli indicatori di direzione lampeg-
giano.
Per spegnerle, premere nuovamente
l'interruttore.
■Luci intermittenti di emergenza
●Se le luci intermittenti di emergenza vengono utilizzate a lungo mentre il sistema
ibrido non è in funzione (l'indicatore “READY” non è illuminato), la batteria a 12 Volt
potrebbe scaricarsi.
●Se uno qualsiasi degli airbag SRS si apre (si gonfia) o nell'eventualità di un forte
impatto posteriore, le luci intermittenti di emergenza si accendono automaticamente.
Le luci intermittenti di emergenza si spengono automaticamente dopo circa 20 minuti
di funzionamento. Per spegnere manualmente le luci intermittenti di emergenza, pre-
mere due volte l'interruttore.
(Le luci intermittenti di emergenza potrebbero non accendersi automaticamente a
seconda della forza dell'impatto e delle condizioni della collisione).

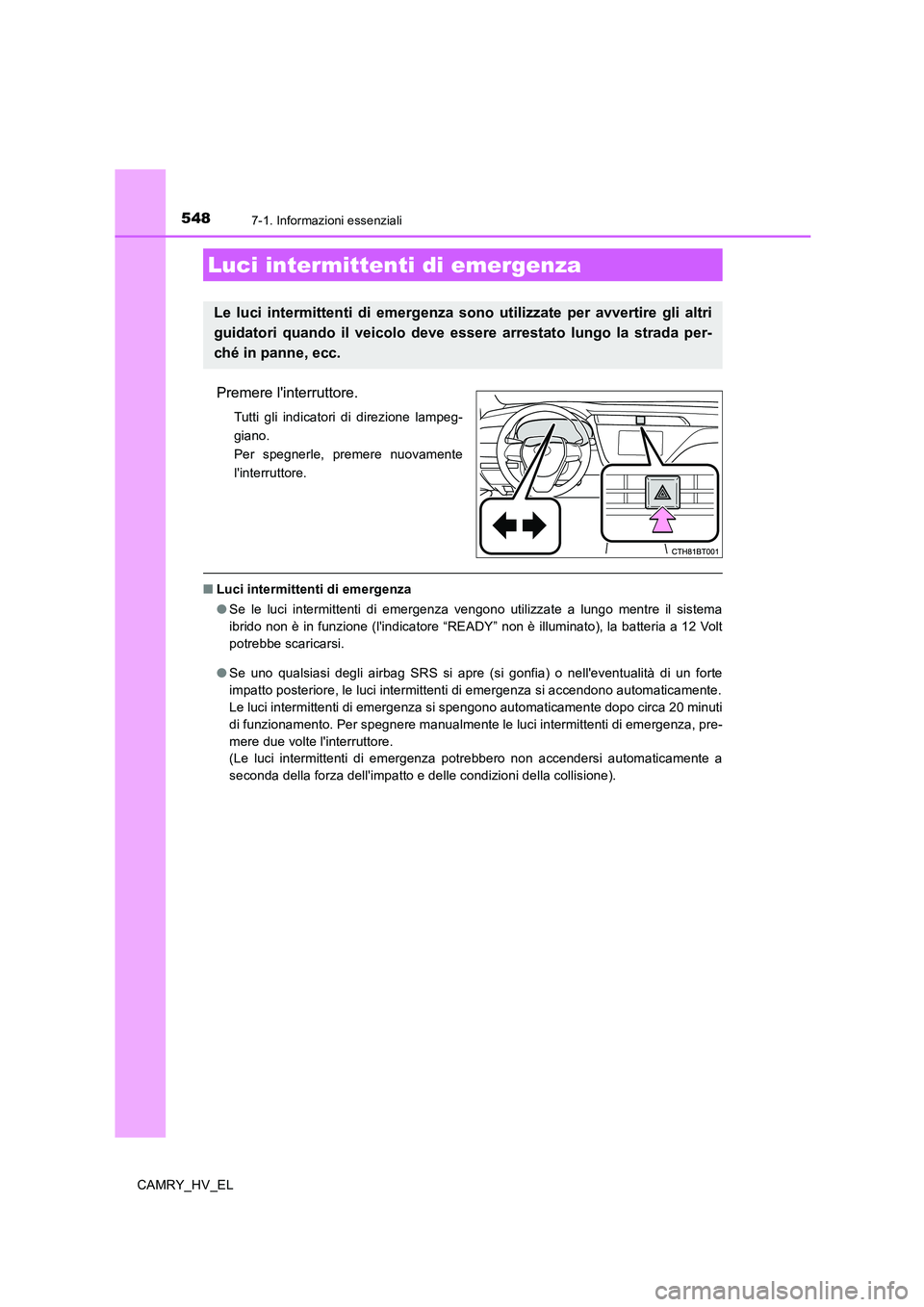

Luci intermittenti di emergenza
Le luci intermittenti di emergenza sono utilizzate per avvertire gli altri
guidatori quando il veicolo deve essere arrestato lungo la strada per-
ché in panne, ecc.

5497-1. Informazioni essenziali
7
Se si verifica un problema
CAMRY_HV_EL
Premere con decisione con entrambi i piedi il pedale freno e mantenerlo
premuto.
Non pompare ripetutamente sul pedale freno perché ciò aumenterebbe lo sforzo
richiesto per rallentare il veicolo.
Portare la leva del cambio in posizione N.
Se la leva del cambio viene portata in posizione N
Dopo aver rallentato, arrestare il veicolo in un luogo sicuro a margine della
carreggiata.
Arrestare il sistema ibrido.
Se non è possibile portare la leva del cambio in posizione N
Continuare a premere il pedale freno con entrambi i piedi in modo da
ridurre il più possibile la velocità del veicolo.
Per arrestare il sistema ibrido, pre-
mere e tenere premuto l'interrut-
tore power per 2 secondi
consecutivi o più, oppure premerlo
rapidamente 3 o più volte di
seguito.
Arrestare il veicolo in un luogo sicuro a margine della carreggiata.

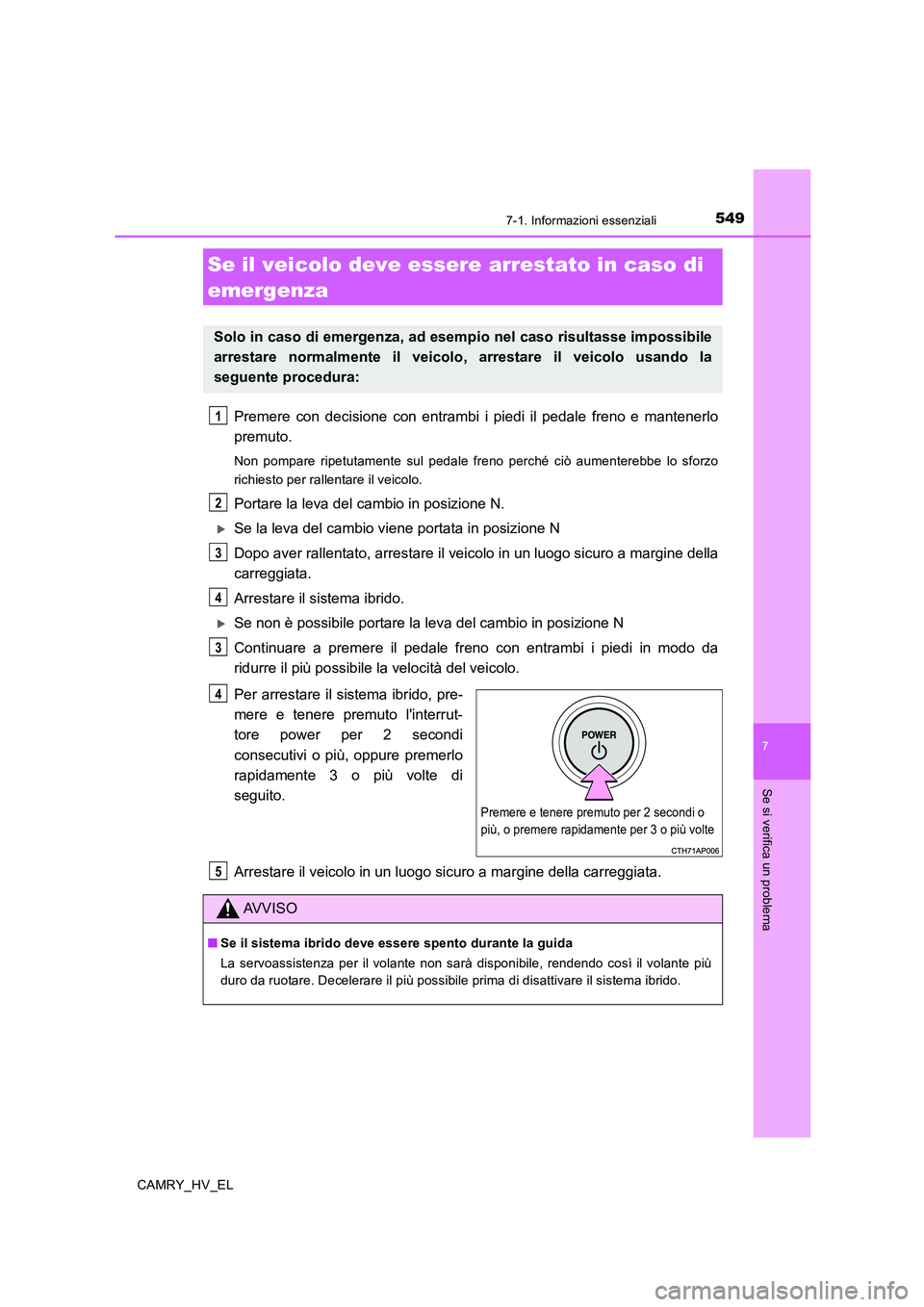

Se il veicolo deve essere arrestato in caso di
emergenza
Solo in caso di emergenza, ad esempio nel caso risultasse impossibile
arrestare normalmente il veicolo, arrestare il veicolo usando la
seguente procedura:
1
2
3
4
3
Premere e tenere premuto per 2 secondi o
più, o premere rapidamente per 3 o più volte
4
AVVISO
■Se il sistema ibrido deve essere spento durante la guida
La servoassistenza per il volante non sarà disponibile, rendendo così il volante più
duro da ruotare. Decelerare il più possibile prima di disattivare il sistema ibrido.
5

5507-1. Informazioni essenziali
CAMRY_HV_EL
●Prima togliere la cintura di sicurezza.
●Se è possibile aprire la porta, aprirla e scendere dal veicolo.
●Se non è possibile aprire la porta, aprire il finestrino utilizzando l'interuttore
alzacristalli elettrici e scendere dal veicolo attraverso il finestrino.
●Se non è possibile aprire il finestrino utilizzando l'interuttore alzacristalli
elettrici, restare calmi, attendere finché il livello dell'acqua all'interno del
veicolo non raggiunge il punto in cui la pressione dell'acqua all'interno del
veicolo è uguale a quella all'esterno e quindi aprire la porta e scendere dal
veicolo.

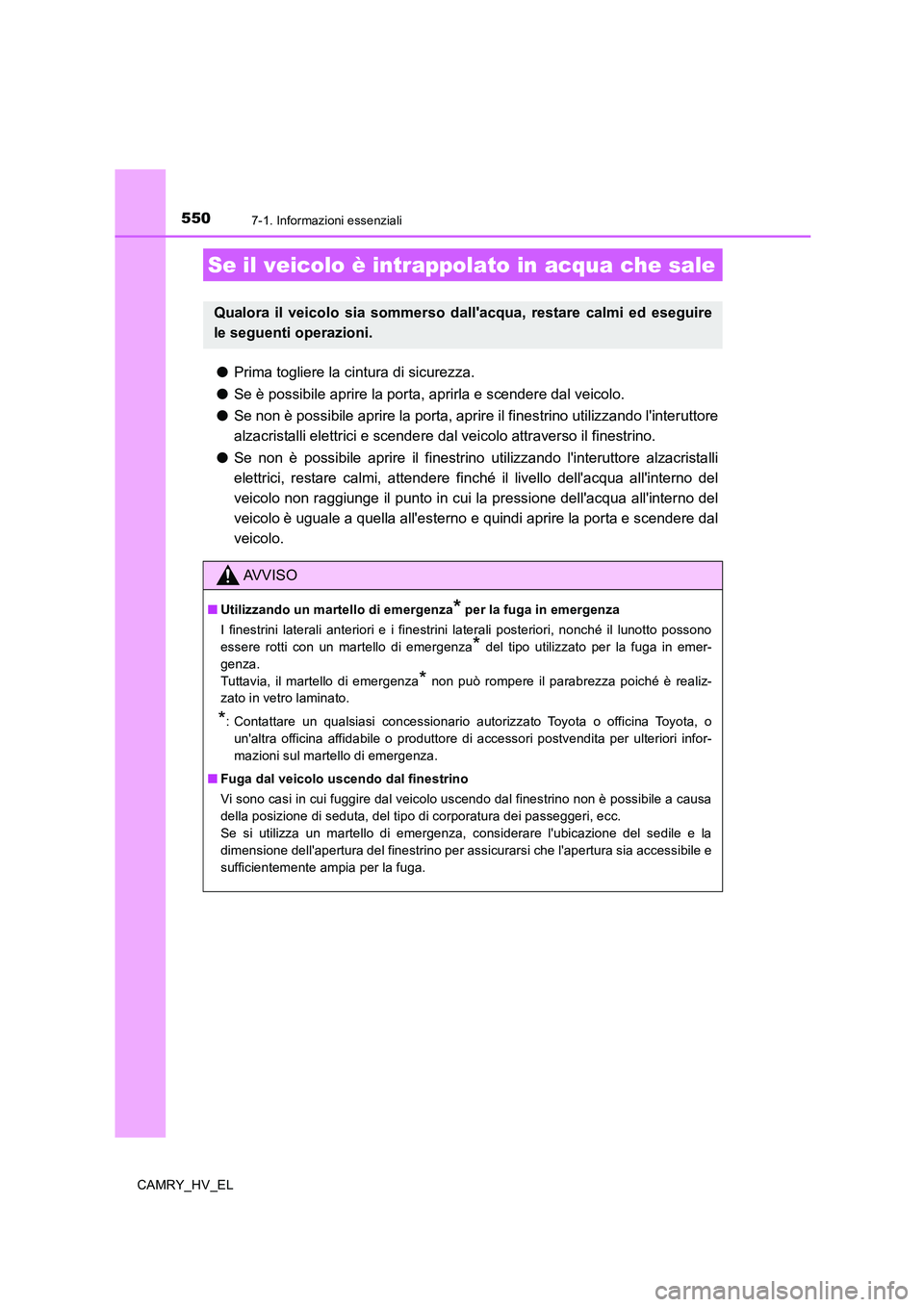

Se il veicolo è intrappolato in acqua che sale
Qualora il veicolo sia sommerso dall'acqua, restare calmi ed eseguire
le seguenti operazioni.
AVVISO
■Utilizzando un martello di emergenza* per la fuga in emergenza
I finestrini laterali anteriori e i finestrini laterali posteriori, nonché il lunotto possono
essere rotti con un martello di emergenza
* del tipo utilizzato per la fuga in emer-
genza.
Tuttavia, il martello di emergenza
* non può rompere il parabrezza poiché è realiz-
zato in vetro laminato.
*: Contattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile o produttore di accessori postvendita per ulteriori infor-
mazioni sul martello di emergenza.
■Fuga dal veicolo uscendo dal finestrino
Vi sono casi in cui fuggire dal veicolo uscendo dal finestrino non è possibile a causa
della posizione di seduta, del tipo di corporatura dei passeggeri, ecc.
Se si utilizza un martello di emergenza, considerare l'ubicazione del sedile e la
dimensione dell'apertura del finestrino per assicurarsi che l'apertura sia accessibile e
sufficientemente ampia per la fuga.
