TOYOTA CAMRY 2020 Betriebsanleitungen (in German)

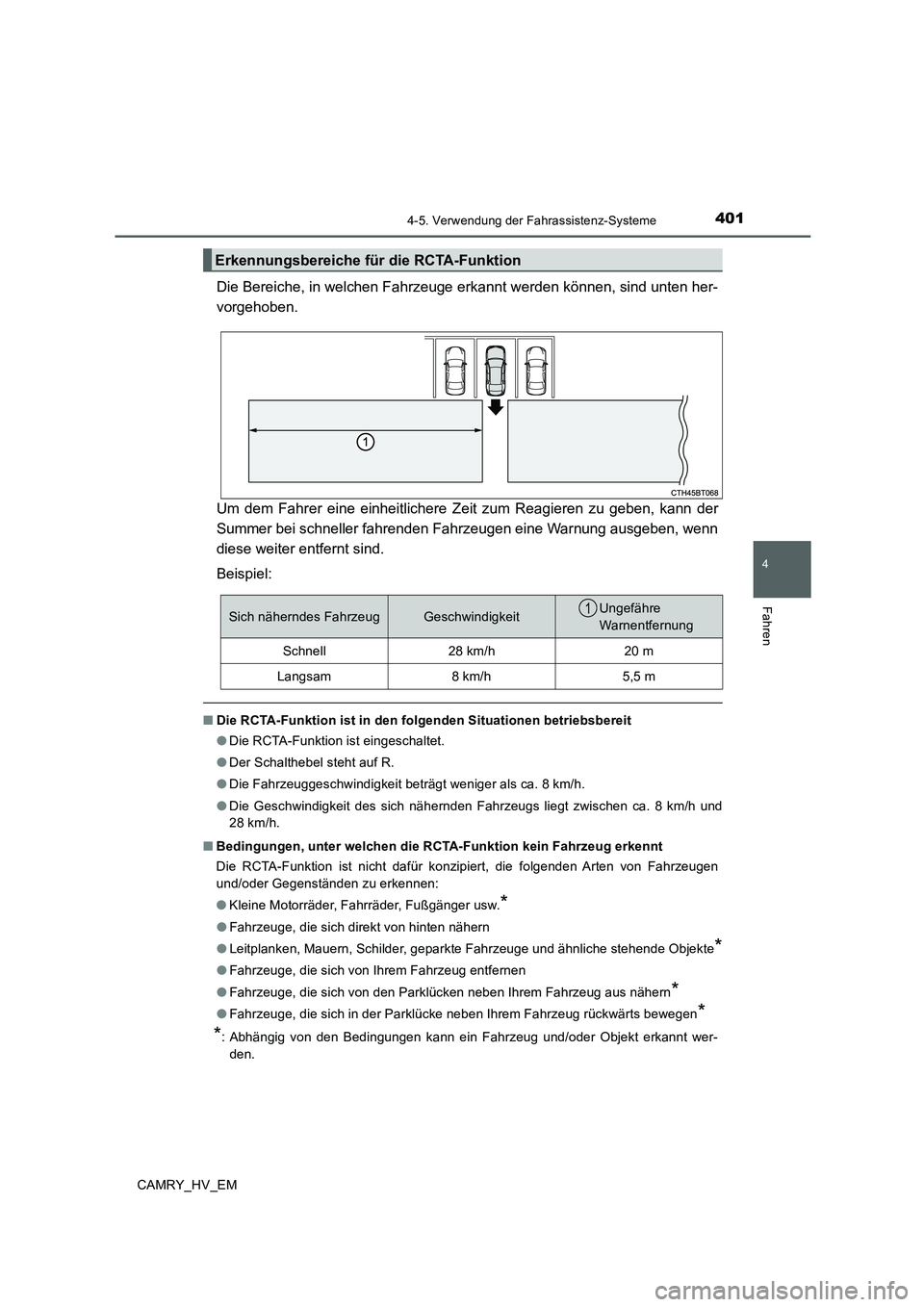

4014-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten her-
vorgehoben.
Um dem Fahrer eine einheitlichere Zeit zum Reagieren zu geben, kann der
Summer bei schneller fahrenden Fahrzeugen eine Warnung ausgeben, wenn
diese weiter entfernt sind.
Beispiel:
■Die RCTA-Funktion ist in den folgenden Situationen betriebsbereit
●Die RCTA-Funktion ist eingeschaltet.
●Der Schalthebel steht auf R.
●Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 8 km/h.
●Die Geschwindigkeit des sich nähernden Fahrzeugs liegt zwischen ca. 8 km/h und
28 km/h.
■Bedingungen, unter welchen die RCTA-Funktion kein Fahrzeug erkennt
Die RCTA-Funktion ist nicht dafür konzipiert, die folgenden Arten von Fahrzeugen
und/oder Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger usw.
*
●Fahrzeuge, die sich direkt von hinten nähern
●Leitplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche stehende Objekte
*
●Fahrzeuge, die sich von Ihrem Fahrzeug entfernen
●Fahrzeuge, die sich von den Parklücken neben Ihrem Fahrzeug aus nähern
*
●Fahrzeuge, die sich in der Parklücke neben Ihrem Fahrzeug rückwärts bewegen*
*
: Abhängig von den Bedingungen kann ein Fahrzeug und/oder Objekt erkannt wer-
den.
Erkennungsbereiche für die RCTA-Funktion
Sich näherndes FahrzeugGeschwindigkeitUngefähre
Warnentfernung
Schnell28 km/h20 m
Langsam8 km/h5,5 m
1

4024-5. Verwendung der Fahrassistenz-Systeme

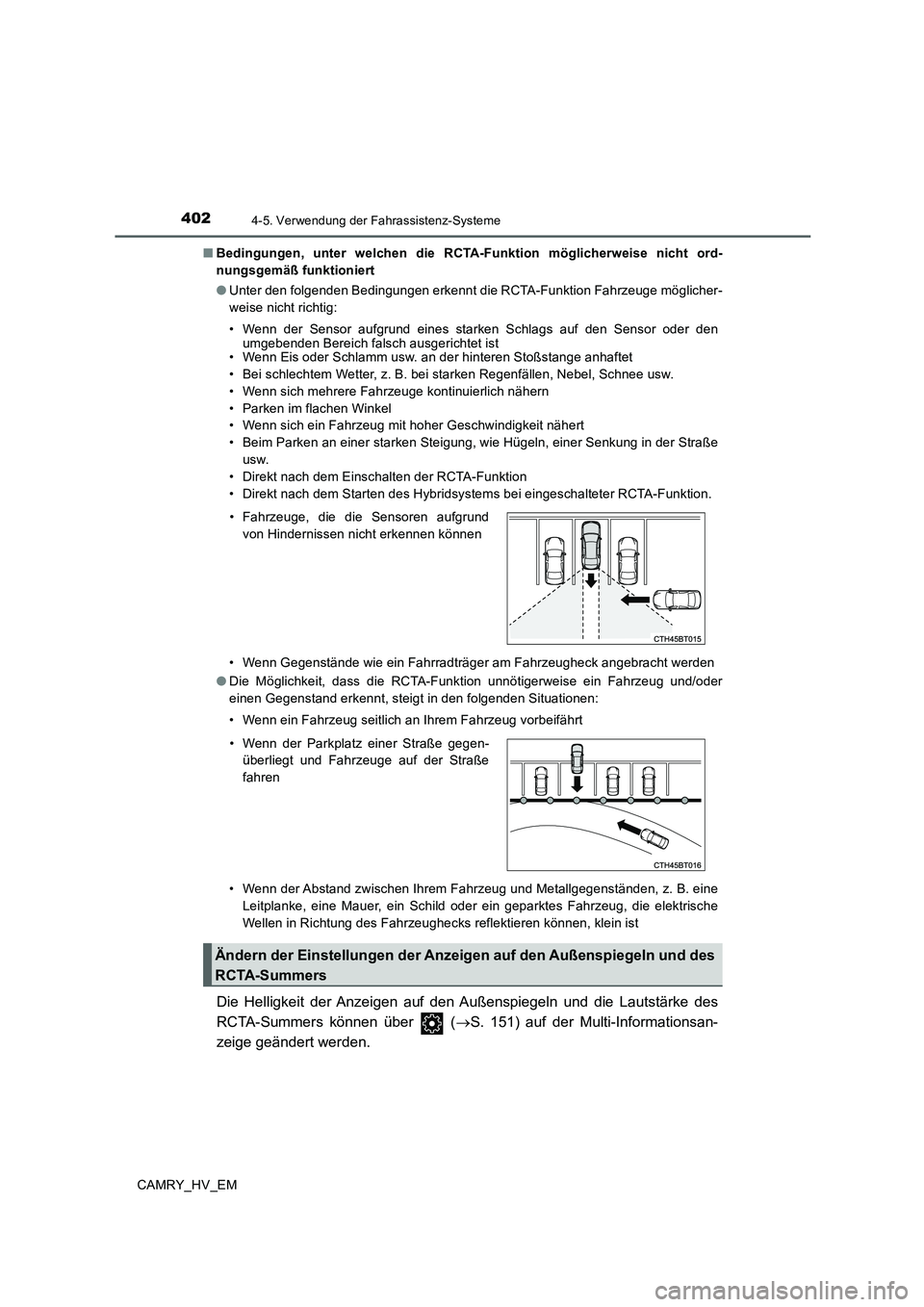

CAMRY_HV_EM■Bedingungen, unter welchen die RCTA-Funktion möglicherweise nicht ord-
nungsgemäß funktioniert
●Unter den folgenden Bedingungen erkennt die RCTA-Funktion Fahrzeuge möglicher-
weise nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den
umgebenden Bereich falsch ausgerichtet ist
• Wenn Eis oder Schlamm usw. an der hinteren Stoßstange anhaftet
• Bei schlechtem Wetter, z. B. bei starken Regenfällen, Nebel, Schnee usw.
• Wenn sich mehrere Fahrzeuge kontinuierlich nähern
• Parken im flachen Winkel
• Wenn sich ein Fahrzeug mit hoher Geschwindigkeit nähert
• Beim Parken an einer starken Steigung, wie Hügeln, einer Senkung in der Straße
usw.
• Direkt nach dem Einschalten der RCTA-Funktion
• Direkt nach dem Starten des Hybridsystems bei eingeschalteter RCTA-Funktion.
• Wenn Gegenstände wie ein Fahrradträger am Fahrzeugheck angebracht werden
●Die Möglichkeit, dass die RCTA-Funktion unnötigerweise ein Fahrzeug und/oder
einen Gegenstand erkennt, steigt in den folgenden Situationen:
• Wenn ein Fahrzeug seitlich an Ihrem Fahrzeug vorbeifährt
• Wenn der Abstand zwischen Ihrem Fahrzeug und Metallgegenständen, z. B. eine
Leitplanke, eine Mauer, ein Schild oder ein geparktes Fahrzeug, die elektrische
Wellen in Richtung des Fahrzeughecks reflektieren können, klein ist
Die Helligkeit der Anzeigen auf den Außenspiegeln und die Lautstärke des
RCTA-Summers können über (→S. 151) auf der Multi-Informationsan-
zeige geändert werden.
• Fahrzeuge, die die Sensoren aufgrund
von Hindernissen nicht erkennen können
• Wenn der Parkplatz einer Straße gegen-
überliegt und Fahrzeuge auf der Straße
fahren
Ändern der Einstellungen der Anzeigen auf den Außenspiegeln und des
RCTA-Summers

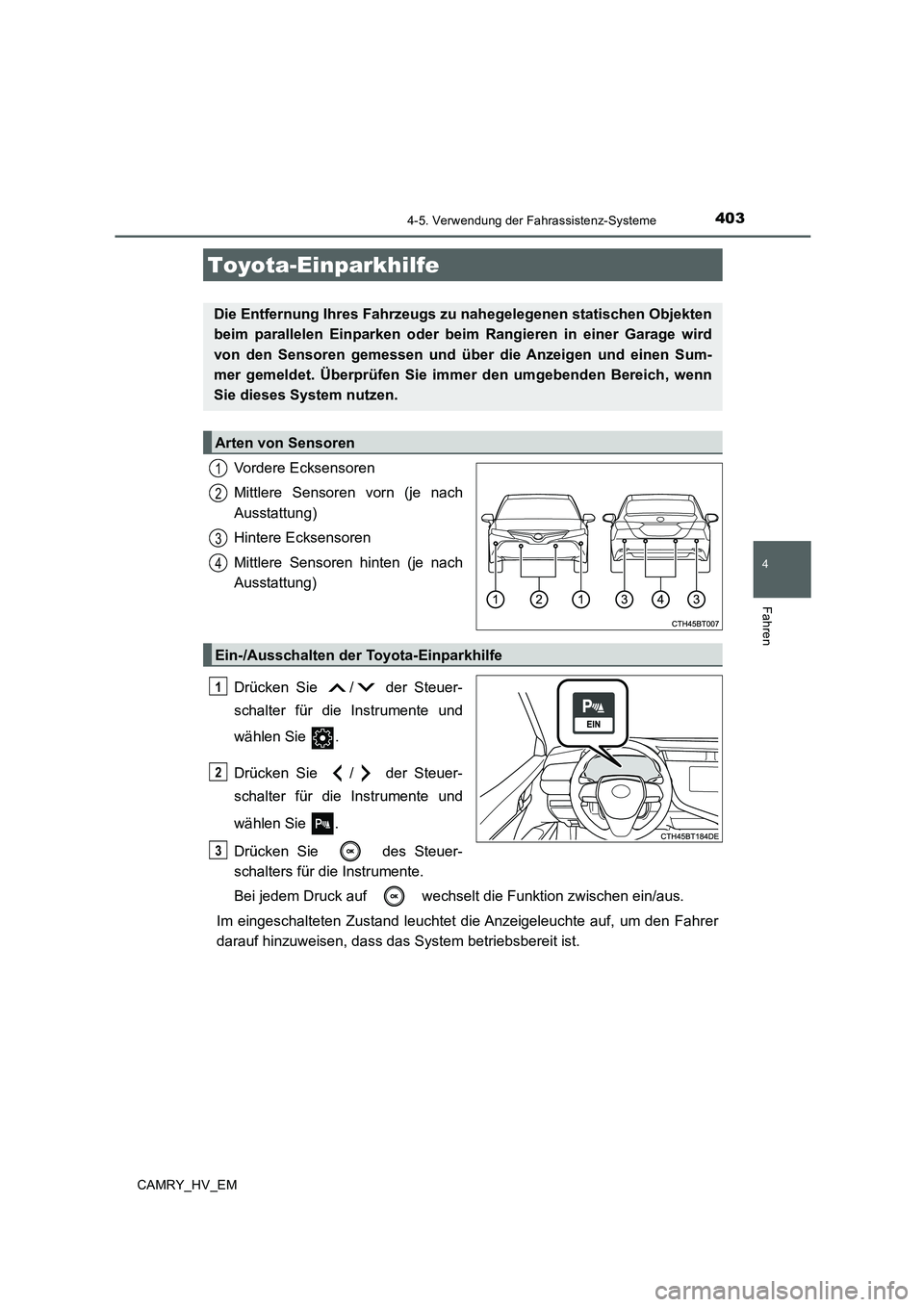

4034-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
Vordere Ecksensoren
Mittlere Sensoren vorn (je nach
Ausstattung)
Hintere Ecksensoren
Mittlere Sensoren hinten (je nach
Ausstattung)
Drücken Sie / der Steuer-
schalter für die Instrumente und
wählen Sie .
Drücken Sie / der Steuer-
schalter für die Instrumente und
wählen Sie .
Drücken Sie des Steuer-
schalters für die Instrumente.
Bei jedem Druck auf wechselt die Funktion zwischen ein/aus.
Im eingeschalteten Zustand leuchtet die Anzeigeleuchte auf, um den Fahrer
darauf hinzuweisen, dass das System betriebsbereit ist.
Toyota-Einparkhilfe
Die Entfernung Ihres Fahrzeugs zu nahegelegenen statischen Objekten
beim parallelen Einparken oder beim Rangieren in einer Garage wird
von den Sensoren gemessen und über die Anzeigen und einen Sum-
mer gemeldet. Überprüfen Sie immer den umgebenden Bereich, wenn
Sie dieses System nutzen.
Arten von Sensoren
1
2
3
4
Ein-/Ausschalten der Toyota-Einparkhilfe
1
2
3

4044-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

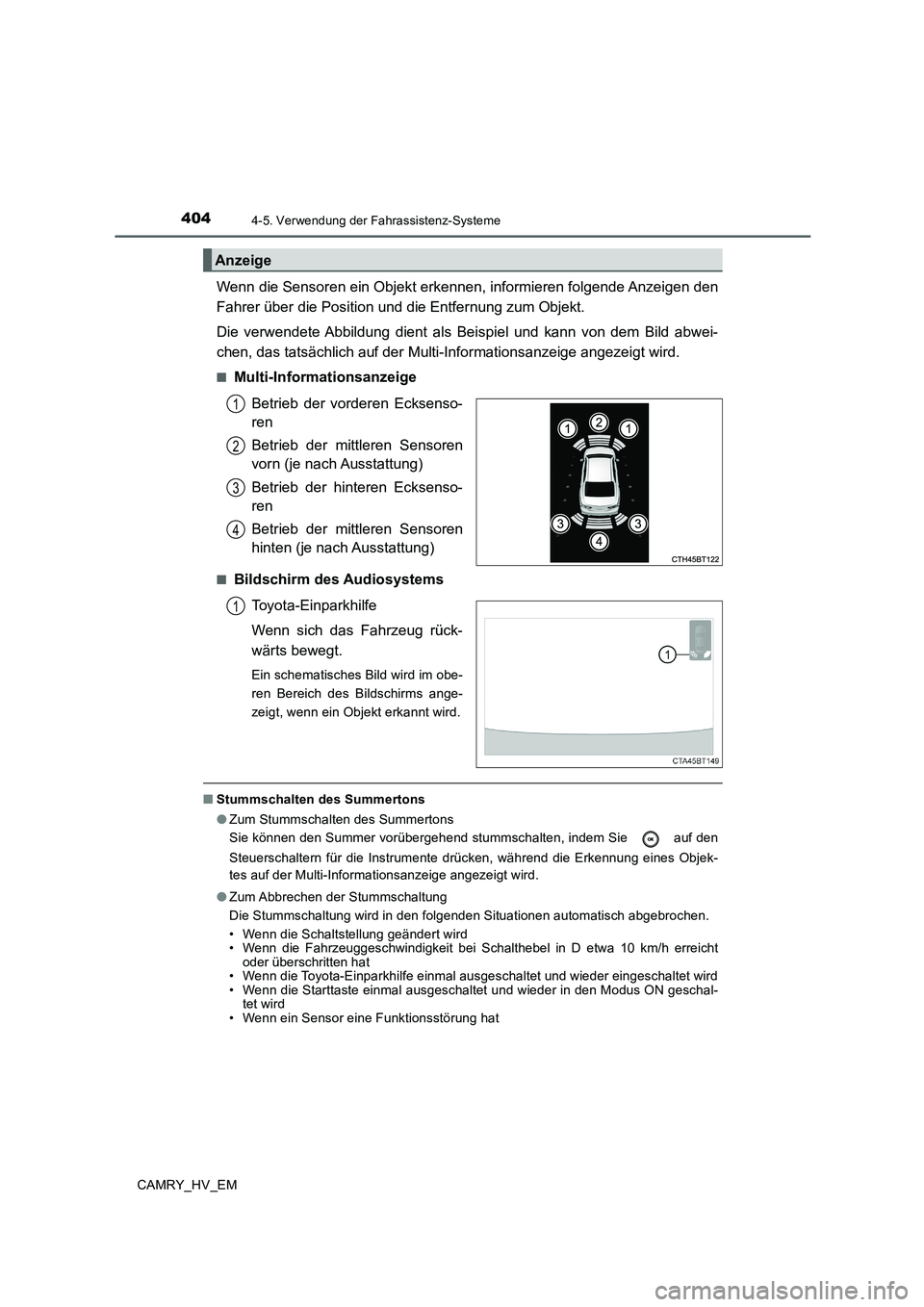

Wenn die Sensoren ein Objekt erkennen, informieren folgende Anzeigen den
Fahrer über die Position und die Entfernung zum Objekt.
Die verwendete Abbildung dient als Beispiel und kann von dem Bild abwei-
chen, das tatsächlich auf der Multi-Informationsanzeige angezeigt wird.
■Multi-Informationsanzeige
Betrieb der vorderen Ecksenso-
ren
Betrieb der mittleren Sensoren
vorn (je nach Ausstattung)
Betrieb der hinteren Ecksenso-
ren
Betrieb der mittleren Sensoren
hinten (je nach Ausstattung)
■Bildschirm des Audiosystems
Toyota-Einparkhilfe
Wenn sich das Fahrzeug rück-
wärts bewegt.
Ein schematisches Bild wird im obe-
ren Bereich des Bildschirms ange-
zeigt, wenn ein Objekt erkannt wird.
■Stummschalten des Summertons
●Zum Stummschalten des Summertons
Sie können den Summer vorübergehend stummschalten, indem Sie auf den
Steuerschaltern für die Instrumente drücken, während die Erkennung eines Objek-
tes auf der Multi-Informationsanzeige angezeigt wird.
●Zum Abbrechen der Stummschaltung
Die Stummschaltung wird in den folgenden Situationen automatisch abgebrochen.
• Wenn die Schaltstellung geändert wird
• Wenn die Fahrzeuggeschwindigkeit bei Schalthebel in D etwa 10 km/h erreicht
oder überschritten hat
• Wenn die Toyota-Einparkhilfe einmal ausgeschaltet und wieder eingeschaltet wird
• Wenn die Starttaste einmal ausgeschaltet und wieder in den Modus ON geschal-
tet wird
• Wenn ein Sensor eine Funktionsstörung hat
Anzeige
1
2
3
4
1

4054-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM■

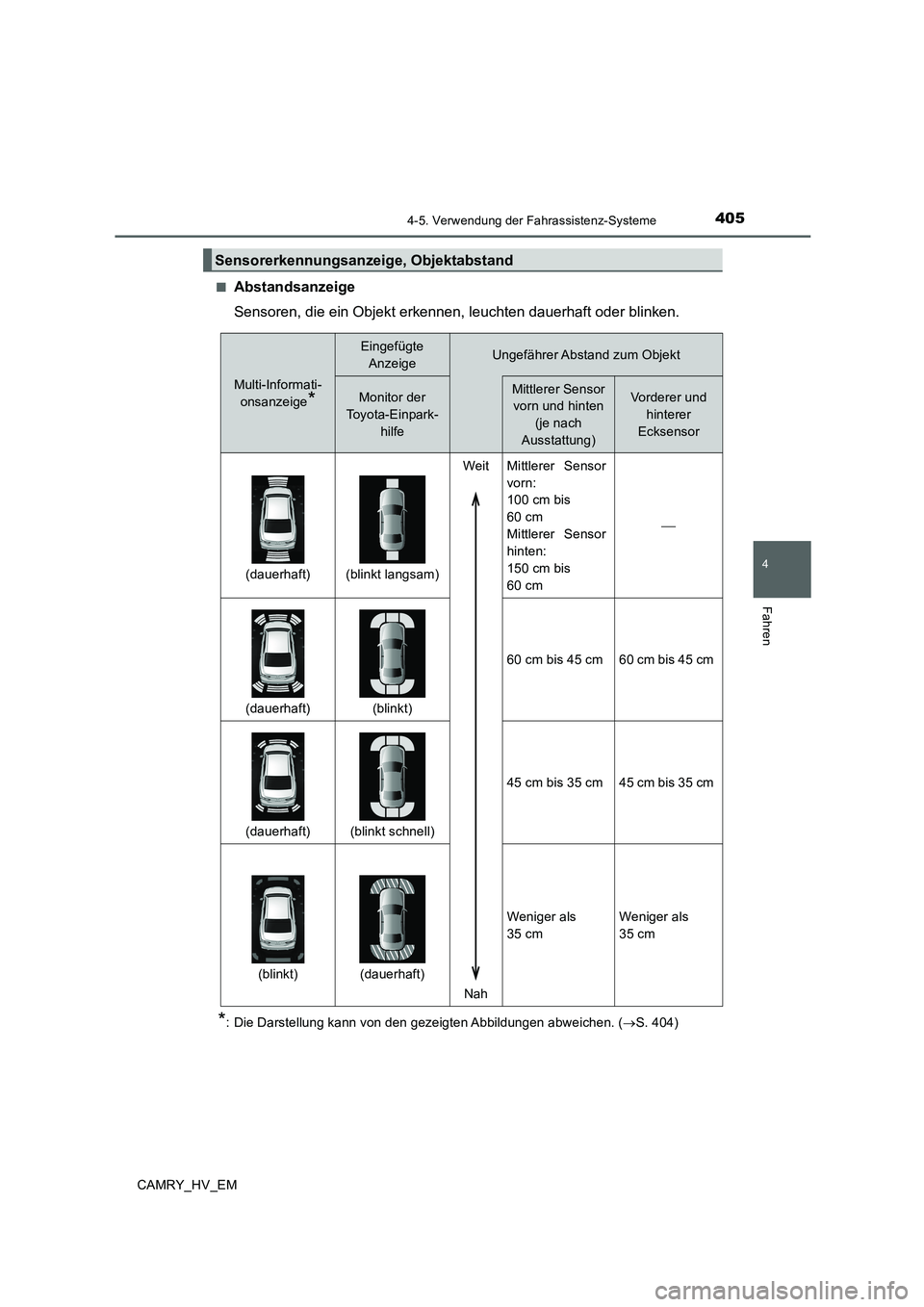

Abstandsanzeige
Sensoren, die ein Objekt erkennen, leuchten dauerhaft oder blinken.
*: Die Darstellung kann von den gezeigten Abbildungen abweichen. (→S. 404)
Sensorerkennungsanzeige, Objektabstand
Multi-Informati-
onsanzeige
*
Eingefügte
AnzeigeUngefährer Abstand zum Objekt
Monitor der
Toyota-Einpark-
hilfeMittlerer Sensor
vorn und hinten
(je nach
Ausstattung)Vorderer und
hinterer
Ecksensor
(dauerhaft)(blinkt langsam)
Weit
NahMittlerer Sensor
vorn:
100 cm bis
60 cm
Mittlerer Sensor
hinten:
150 cm bis
60 cm
⎯
(dauerhaft)(blinkt)60 cm bis 45 cm
60 cm bis 45 cm
(dauerhaft)(blinkt schnell)45 cm bis 35 cm
45 cm bis 35 cm
(blinkt)(dauerhaft)Weniger als
35 cm
Weniger als
35 cm

4064-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM■

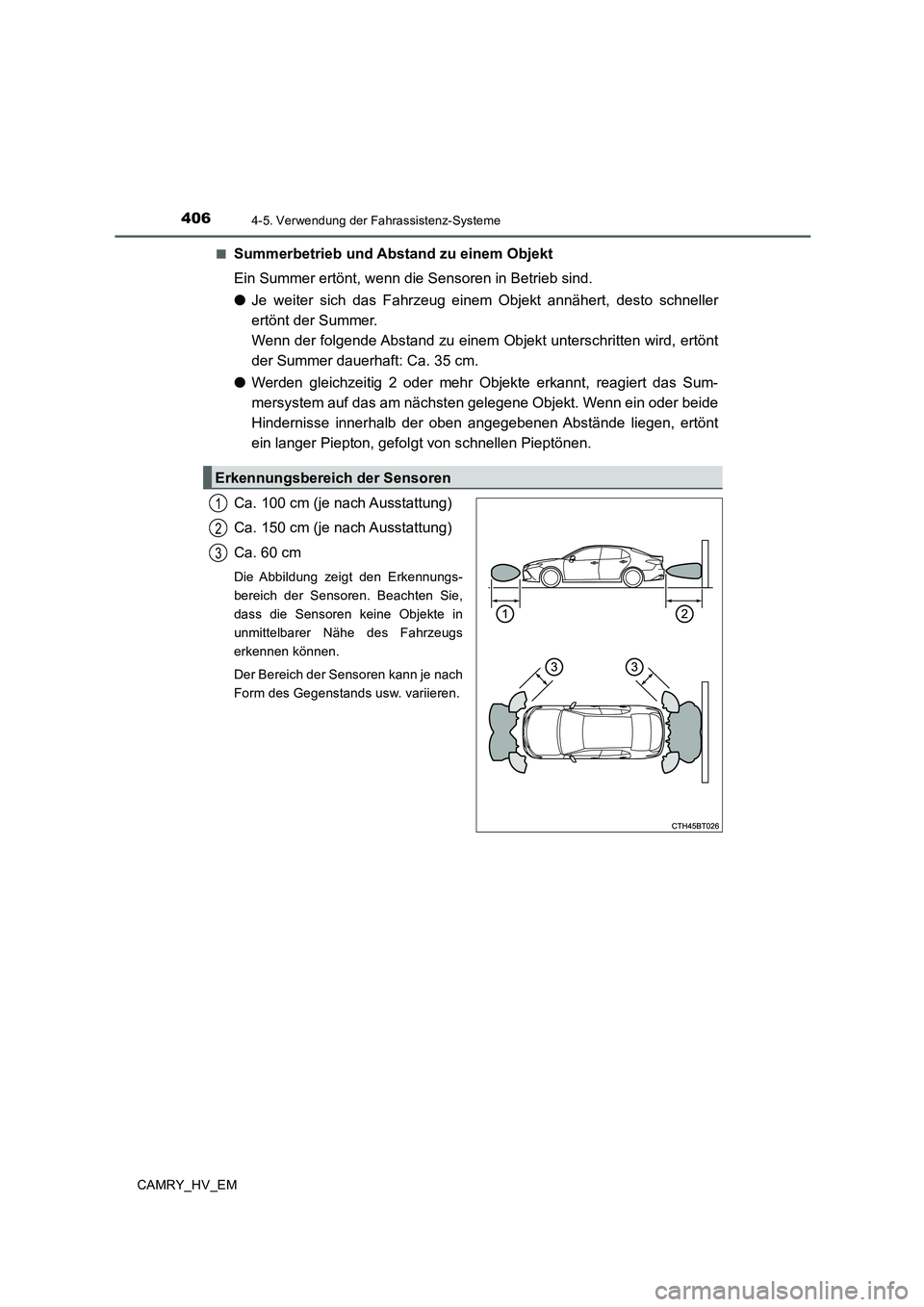

Summerbetrieb und Abstand zu einem Objekt
Ein Summer ertönt, wenn die Sensoren in Betrieb sind.
●Je weiter sich das Fahrzeug einem Objekt annähert, desto schneller
ertönt der Summer.
Wenn der folgende Abstand zu einem Objekt unterschritten wird, ertönt
der Summer dauerhaft: Ca. 35 cm.
●Werden gleichzeitig 2 oder mehr Objekte erkannt, reagiert das Sum-
mersystem auf das am nächsten gelegene Objekt. Wenn ein oder beide
Hindernisse innerhalb der oben angegebenen Abstände liegen, ertönt
ein langer Piepton, gefolgt von schnellen Pieptönen.
Ca. 100 cm (je nach Ausstattung)
Ca. 150 cm (je nach Ausstattung)
Ca. 60 cm
Die Abbildung zeigt den Erkennungs-
bereich der Sensoren. Beachten Sie,
dass die Sensoren keine Objekte in
unmittelbarer Nähe des Fahrzeugs
erkennen können.
Der Bereich der Sensoren kann je nach
Form des Gegenstands usw. variieren.
Erkennungsbereich der Sensoren
1
2
3

4074-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

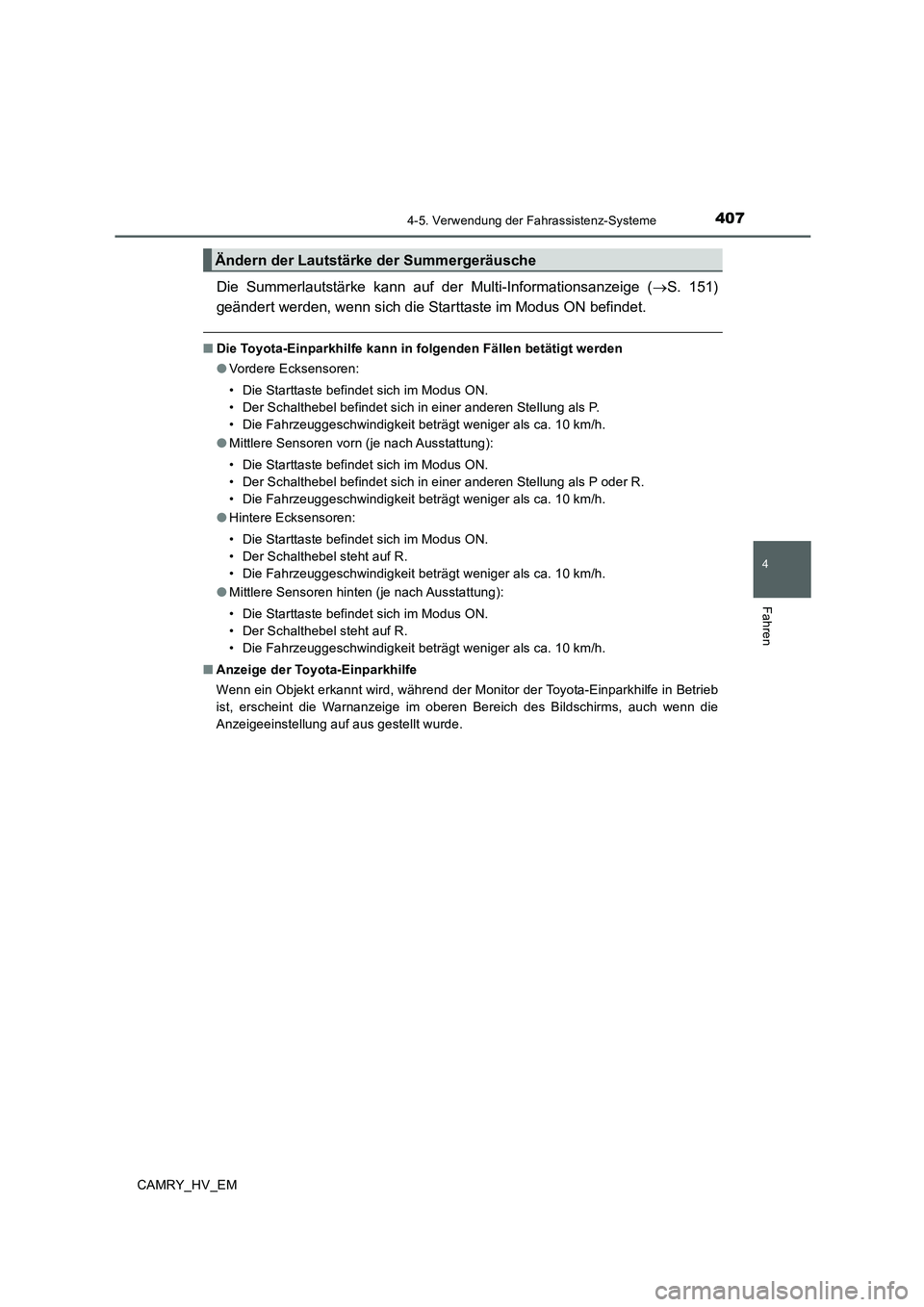

Die Summerlautstärke kann auf der Multi-Informationsanzeige (→S. 151)
geändert werden, wenn sich die Starttaste im Modus ON befindet.
■Die Toyota-Einparkhilfe kann in folgenden Fällen betätigt werden
●Vordere Ecksensoren:
• Die Starttaste befindet sich im Modus ON.
• Der Schalthebel befindet sich in einer anderen Stellung als P.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
●Mittlere Sensoren vorn (je nach Ausstattung):
• Die Starttaste befindet sich im Modus ON.
• Der Schalthebel befindet sich in einer anderen Stellung als P oder R.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
●Hintere Ecksensoren:
• Die Starttaste befindet sich im Modus ON.
• Der Schalthebel steht auf R.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
●Mittlere Sensoren hinten (je nach Ausstattung):
• Die Starttaste befindet sich im Modus ON.
• Der Schalthebel steht auf R.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
■Anzeige der Toyota-Einparkhilfe
Wenn ein Objekt erkannt wird, während der Monitor der Toyota-Einparkhilfe in Betrieb
ist, erscheint die Warnanzeige im oberen Bereich des Bildschirms, auch wenn die
Anzeigeeinstellung auf aus gestellt wurde.
Ändern der Lautstärke der Summergeräusche

4084-5. Verwendung der Fahrassistenz-Systeme

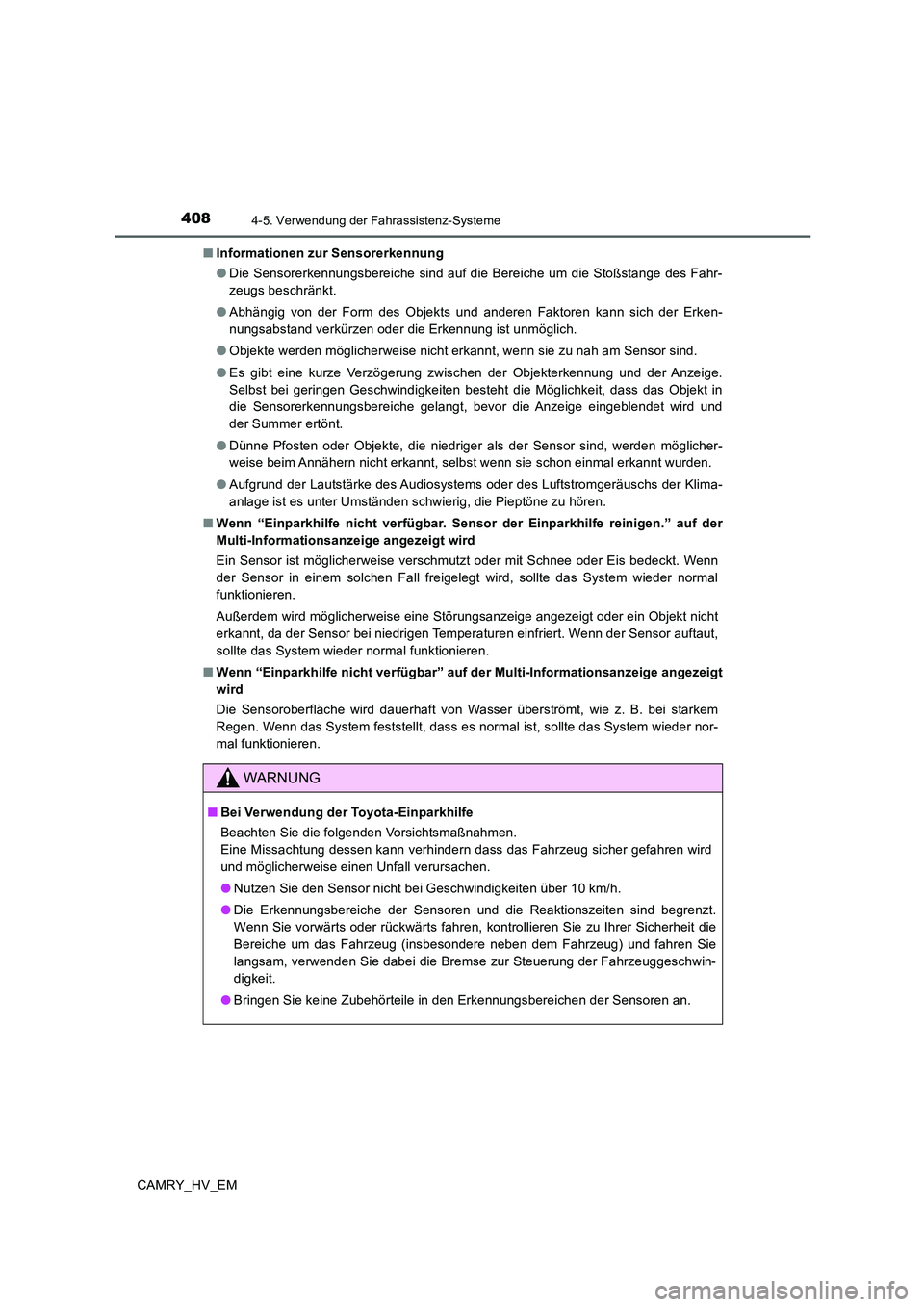

CAMRY_HV_EM■Informationen zur Sensorerkennung
●Die Sensorerkennungsbereiche sind auf die Bereiche um die Stoßstange des Fahr-
zeugs beschränkt.
●Abhängig von der Form des Objekts und anderen Faktoren kann sich der Erken-
nungsabstand verkürzen oder die Erkennung ist unmöglich.
●Objekte werden möglicherweise nicht erkannt, wenn sie zu nah am Sensor sind.
●Es gibt eine kurze Verzögerung zwischen der Objekterkennung und der Anzeige.
Selbst bei geringen Geschwindigkeiten besteht die Möglichkeit, dass das Objekt in
die Sensorerkennungsbereiche gelangt, bevor die Anzeige eingeblendet wird und
der Summer ertönt.
●Dünne Pfosten oder Objekte, die niedriger als der Sensor sind, werden möglicher-
weise beim Annähern nicht erkannt, selbst wenn sie schon einmal erkannt wurden.
●Aufgrund der Lautstärke des Audiosystems oder des Luftstromgeräuschs der Klima-
anlage ist es unter Umständen schwierig, die Pieptöne zu hören.
■Wenn “Einparkhilfe nicht verfügbar. Sensor der Einparkhilfe reinigen.” auf der
Multi-Informationsanzeige angezeigt wird
Ein Sensor ist möglicherweise verschmutzt oder mit Schnee oder Eis bedeckt. Wenn
der Sensor in einem solchen Fall freigelegt wird, sollte das System wieder normal
funktionieren.
Außerdem wird möglicherweise eine Störungsanzeige angezeigt oder ein Objekt nicht
erkannt, da der Sensor bei niedrigen Temperaturen einfriert. Wenn der Sensor auftaut,
sollte das System wieder normal funktionieren.
■Wenn “Einparkhilfe nicht verfügbar” auf der Multi-Informationsanzeige angezeigt
wird
Die Sensoroberfläche wird dauerhaft von Wasser überströmt, wie z. B. bei starkem
Regen. Wenn das System feststellt, dass es normal ist, sollte das System wieder nor-
mal funktionieren.
WARNUNG
■Bei Verwendung der Toyota-Einparkhilfe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann verhindern dass das Fahrzeug sicher gefahren wird
und möglicherweise einen Unfall verursachen.
●Nutzen Sie den Sensor nicht bei Geschwindigkeiten über 10 km/h.
●Die Erkennungsbereiche der Sensoren und die Reaktionszeiten sind begrenzt.
Wenn Sie vorwärts oder rückwärts fahren, kontrollieren Sie zu Ihrer Sicherheit die
Bereiche um das Fahrzeug (insbesondere neben dem Fahrzeug) und fahren Sie
langsam, verwenden Sie dabei die Bremse zur Steuerung der Fahrzeuggeschwin-
digkeit.
●Bringen Sie keine Zubehörteile in den Erkennungsbereichen der Sensoren an.

4094-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG

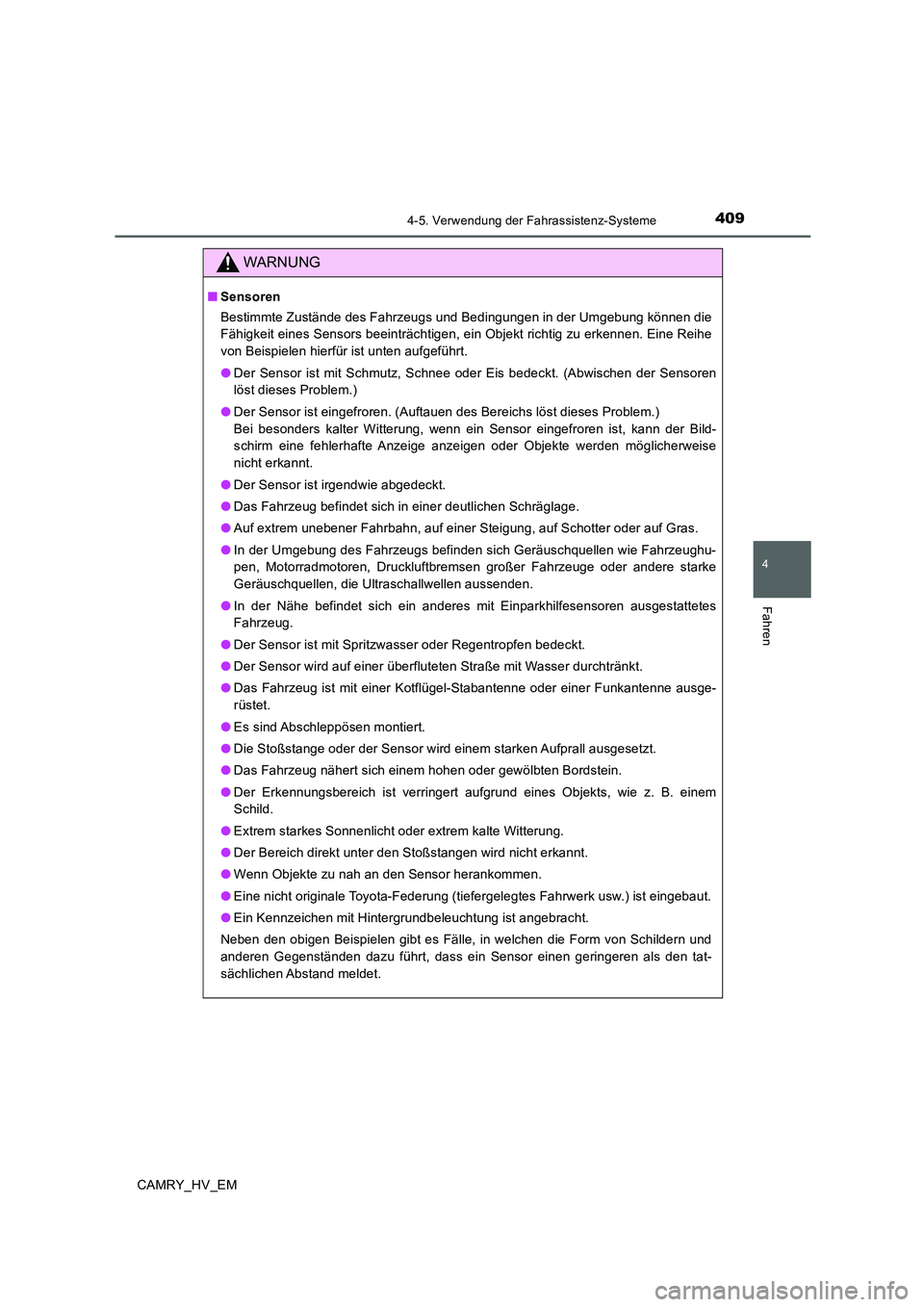

■Sensoren
Bestimmte Zustände des Fahrzeugs und Bedingungen in der Umgebung können die
Fähigkeit eines Sensors beeinträchtigen, ein Objekt richtig zu erkennen. Eine Reihe
von Beispielen hierfür ist unten aufgeführt.
●Der Sensor ist mit Schmutz, Schnee oder Eis bedeckt. (Abwischen der Sensoren
löst dieses Problem.)
●Der Sensor ist eingefroren. (Auftauen des Bereichs löst dieses Problem.)
Bei besonders kalter Witterung, wenn ein Sensor eingefroren ist, kann der Bild-
schirm eine fehlerhafte Anzeige anzeigen oder Objekte werden möglicherweise
nicht erkannt.
●Der Sensor ist irgendwie abgedeckt.
●Das Fahrzeug befindet sich in einer deutlichen Schräglage.
●Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
●In der Umgebung des Fahrzeugs befinden sich Geräuschquellen wie Fahrzeughu-
pen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere starke
Geräuschquellen, die Ultraschallwellen aussenden.
●In der Nähe befindet sich ein anderes mit Einparkhilfesensoren ausgestattetes
Fahrzeug.
●Der Sensor ist mit Spritzwasser oder Regentropfen bedeckt.
●Der Sensor wird auf einer überfluteten Straße mit Wasser durchtränkt.
●Das Fahrzeug ist mit einer Kotflügel-Stabantenne oder einer Funkantenne ausge-
rüstet.
●Es sind Abschleppösen montiert.
●Die Stoßstange oder der Sensor wird einem starken Aufprall ausgesetzt.
●Das Fahrzeug nähert sich einem hohen oder gewölbten Bordstein.
●Der Erkennungsbereich ist verringert aufgrund eines Objekts, wie z. B. einem
Schild.
●Extrem starkes Sonnenlicht oder extrem kalte Witterung.
●Der Bereich direkt unter den Stoßstangen wird nicht erkannt.
●Wenn Objekte zu nah an den Sensor herankommen.
●Eine nicht originale Toyota-Federung (tiefergelegtes Fahrwerk usw.) ist eingebaut.
●Ein Kennzeichen mit Hintergrundbeleuchtung ist angebracht.
Neben den obigen Beispielen gibt es Fälle, in welchen die Form von Schildern und
anderen Gegenständen dazu führt, dass ein Sensor einen geringeren als den tat-
sächlichen Abstand meldet.

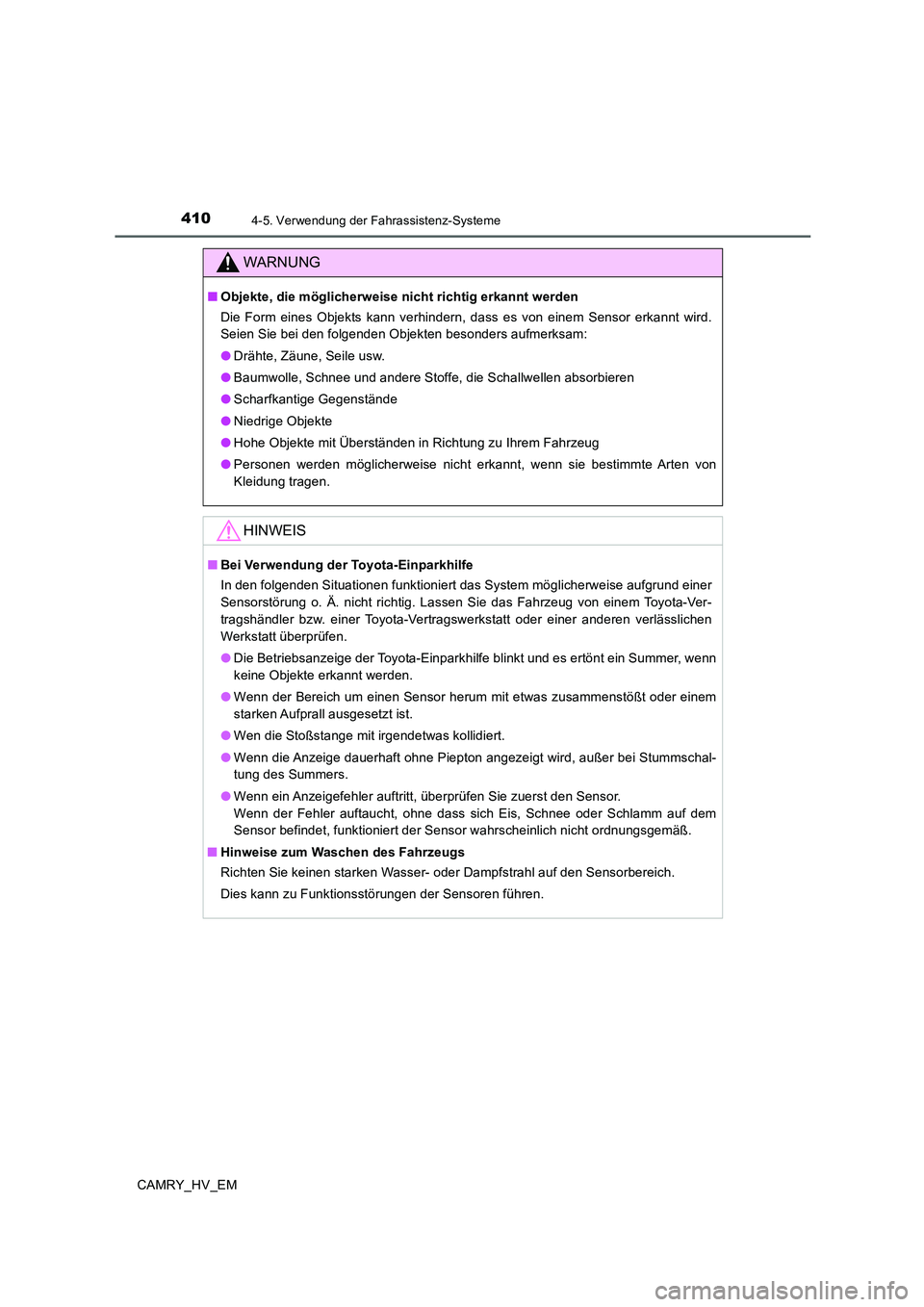

4104-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
WARNUNG
■Objekte, die möglicherweise nicht richtig erkannt werden
Die Form eines Objekts kann verhindern, dass es von einem Sensor erkannt wird.
Seien Sie bei den folgenden Objekten besonders aufmerksam:
●Drähte, Zäune, Seile usw.
●Baumwolle, Schnee und andere Stoffe, die Schallwellen absorbieren
●Scharfkantige Gegenstände
●Niedrige Objekte
●Hohe Objekte mit Überständen in Richtung zu Ihrem Fahrzeug
●Personen werden möglicherweise nicht erkannt, wenn sie bestimmte Arten von
Kleidung tragen.
HINWEIS
■Bei Verwendung der Toyota-Einparkhilfe
In den folgenden Situationen funktioniert das System möglicherweise aufgrund einer
Sensorstörung o. Ä. nicht richtig. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
●Die Betriebsanzeige der Toyota-Einparkhilfe blinkt und es ertönt ein Summer, wenn
keine Objekte erkannt werden.
●Wenn der Bereich um einen Sensor herum mit etwas zusammenstößt oder einem
starken Aufprall ausgesetzt ist.
●Wen die Stoßstange mit irgendetwas kollidiert.
●Wenn die Anzeige dauerhaft ohne Piepton angezeigt wird, außer bei Stummschal-
tung des Summers.
●Wenn ein Anzeigefehler auftritt, überprüfen Sie zuerst den Sensor.
Wenn der Fehler auftaucht, ohne dass sich Eis, Schnee oder Schlamm auf dem
Sensor befindet, funktioniert der Sensor wahrscheinlich nicht ordnungsgemäß.
■Hinweise zum Waschen des Fahrzeugs
Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sensoren führen.
