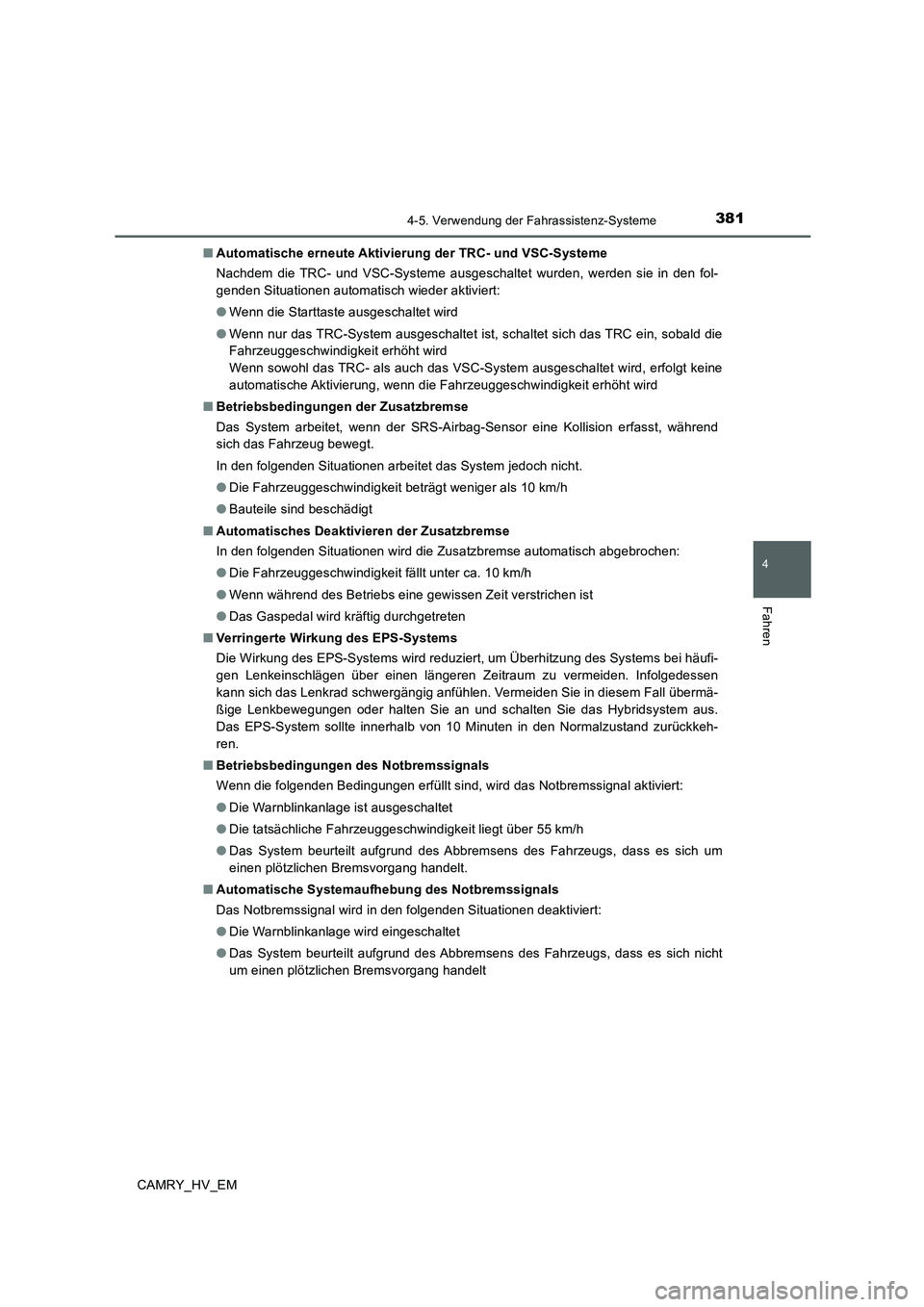

Page 381 of 672

3814-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM■Automatische erneute Aktivierung der TRC- und VSC-Systeme
Nachdem die TRC- und VSC-Systeme ausgeschaltet wurden, werden sie in den fol-
genden Situationen automatisch wieder aktiviert:
●Wenn die Starttaste ausgeschaltet wird
●Wenn nur das TRC-System ausgeschaltet ist, schaltet sich das TRC ein, sobald die
Fahrzeuggeschwindigkeit erhöht wird
Wenn sowohl das TRC- als auch das VSC-System ausgeschaltet wird, erfolgt keine
automatische Aktivierung, wenn die Fahrzeuggeschwindigkeit erhöht wird
■Betriebsbedingungen der Zusatzbremse
Das System arbeitet, wenn der SRS-Airbag-Sensor eine Kollision erfasst, während
sich das Fahrzeug bewegt.
In den folgenden Situationen arbeitet das System jedoch nicht.
●Die Fahrzeuggeschwindigkeit beträgt weniger als 10 km/h
●Bauteile sind beschädigt
■Automatisches Deaktivieren der Zusatzbremse
In den folgenden Situationen wird die Zusatzbremse automatisch abgebrochen:
●Die Fahrzeuggeschwindigkeit fällt unter ca. 10 km/h
●Wenn während des Betriebs eine gewissen Zeit verstrichen ist
●Das Gaspedal wird kräftig durchgetreten
■Verringerte Wirkung des EPS-Systems
Die Wirkung des EPS-Systems wird reduziert, um Überhitzung des Systems bei häufi-
gen Lenkeinschlägen über einen längeren Zeitraum zu vermeiden. Infolgedessen
kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in diesem Fall übermä-
ßige Lenkbewegungen oder halten Sie an und schalten Sie das Hybridsystem aus.
Das EPS-System sollte innerhalb von 10 Minuten in den Normalzustand zurückkeh-
ren.
■Betriebsbedingungen des Notbremssignals
Wenn die folgenden Bedingungen erfüllt sind, wird das Notbremssignal aktiviert:
●Die Warnblinkanlage ist ausgeschaltet
●Die tatsächliche Fahrzeuggeschwindigkeit liegt über 55 km/h
●Das System beurteilt aufgrund des Abbremsens des Fahrzeugs, dass es sich um
einen plötzlichen Bremsvorgang handelt.
■Automatische Systemaufhebung des Notbremssignals
Das Notbremssignal wird in den folgenden Situationen deaktiviert:
●Die Warnblinkanlage wird eingeschaltet
●Das System beurteilt aufgrund des Abbremsens des Fahrzeugs, dass es sich nicht
um einen plötzlichen Bremsvorgang handelt

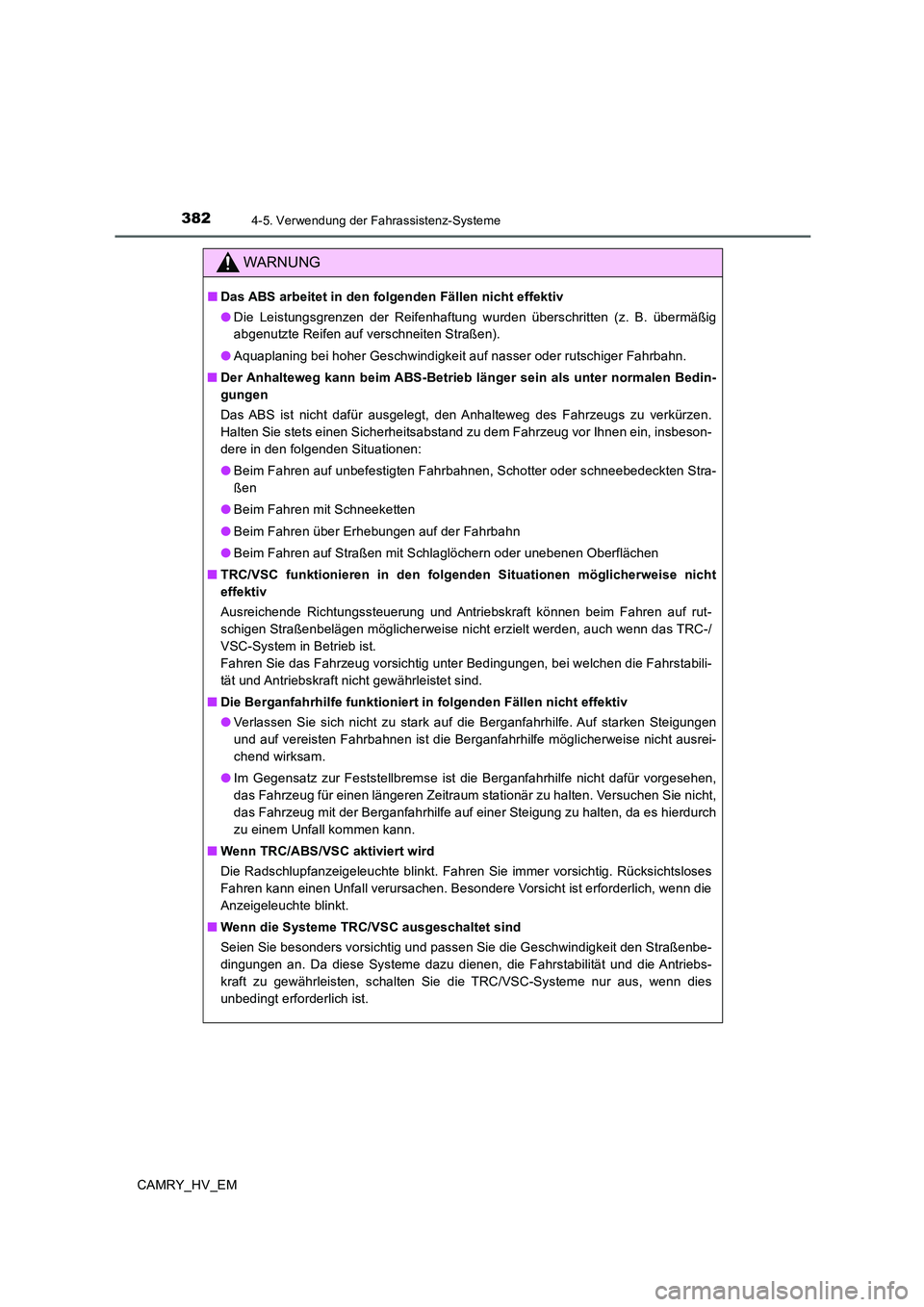

Page 382 of 672

3824-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
WARNUNG
■Das ABS arbeitet in den folgenden Fällen nicht effektiv
●Die Leistungsgrenzen der Reifenhaftung wurden überschritten (z. B. übermäßig
abgenutzte Reifen auf verschneiten Straßen).
●Aquaplaning bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn.
■Der Anhalteweg kann beim ABS-Betrieb länger sein als unter normalen Bedin-
gungen
Das ABS ist nicht dafür ausgelegt, den Anhalteweg des Fahrzeugs zu verkürzen.
Halten Sie stets einen Sicherheitsabstand zu dem Fahrzeug vor Ihnen ein, insbeson-
dere in den folgenden Situationen:
●Beim Fahren auf unbefestigten Fahrbahnen, Schotter oder schneebedeckten Stra-
ßen
●Beim Fahren mit Schneeketten
●Beim Fahren über Erhebungen auf der Fahrbahn
●Beim Fahren auf Straßen mit Schlaglöchern oder unebenen Oberflächen
■TRC/VSC funktionieren in den folgenden Situationen möglicherweise nicht
effektiv
Ausreichende Richtungssteuerung und Antriebskraft können beim Fahren auf rut-
schigen Straßenbelägen möglicherweise nicht erzielt werden, auch wenn das TRC-/
VSC-System in Betrieb ist.
Fahren Sie das Fahrzeug vorsichtig unter Bedingungen, bei welchen die Fahrstabili-
tät und Antriebskraft nicht gewährleistet sind.
■Die Berganfahrhilfe funktioniert in folgenden Fällen nicht effektiv
●Verlassen Sie sich nicht zu stark auf die Berganfahrhilfe. Auf starken Steigungen
und auf vereisten Fahrbahnen ist die Berganfahrhilfe möglicherweise nicht ausrei-
chend wirksam.
●Im Gegensatz zur Feststellbremse ist die Berganfahrhilfe nicht dafür vorgesehen,
das Fahrzeug für einen längeren Zeitraum stationär zu halten. Versuchen Sie nicht,
das Fahrzeug mit der Berganfahrhilfe auf einer Steigung zu halten, da es hierdurch
zu einem Unfall kommen kann.
■Wenn TRC/ABS/VSC aktiviert wird
Die Radschlupfanzeigeleuchte blinkt. Fahren Sie immer vorsichtig. Rücksichtsloses
Fahren kann einen Unfall verursachen. Besondere Vorsicht ist erforderlich, wenn die
Anzeigeleuchte blinkt.
■Wenn die Systeme TRC/VSC ausgeschaltet sind
Seien Sie besonders vorsichtig und passen Sie die Geschwindigkeit den Straßenbe-
dingungen an. Da diese Systeme dazu dienen, die Fahrstabilität und die Antriebs-
kraft zu gewährleisten, schalten Sie die TRC/VSC-Systeme nur aus, wenn dies
unbedingt erforderlich ist.

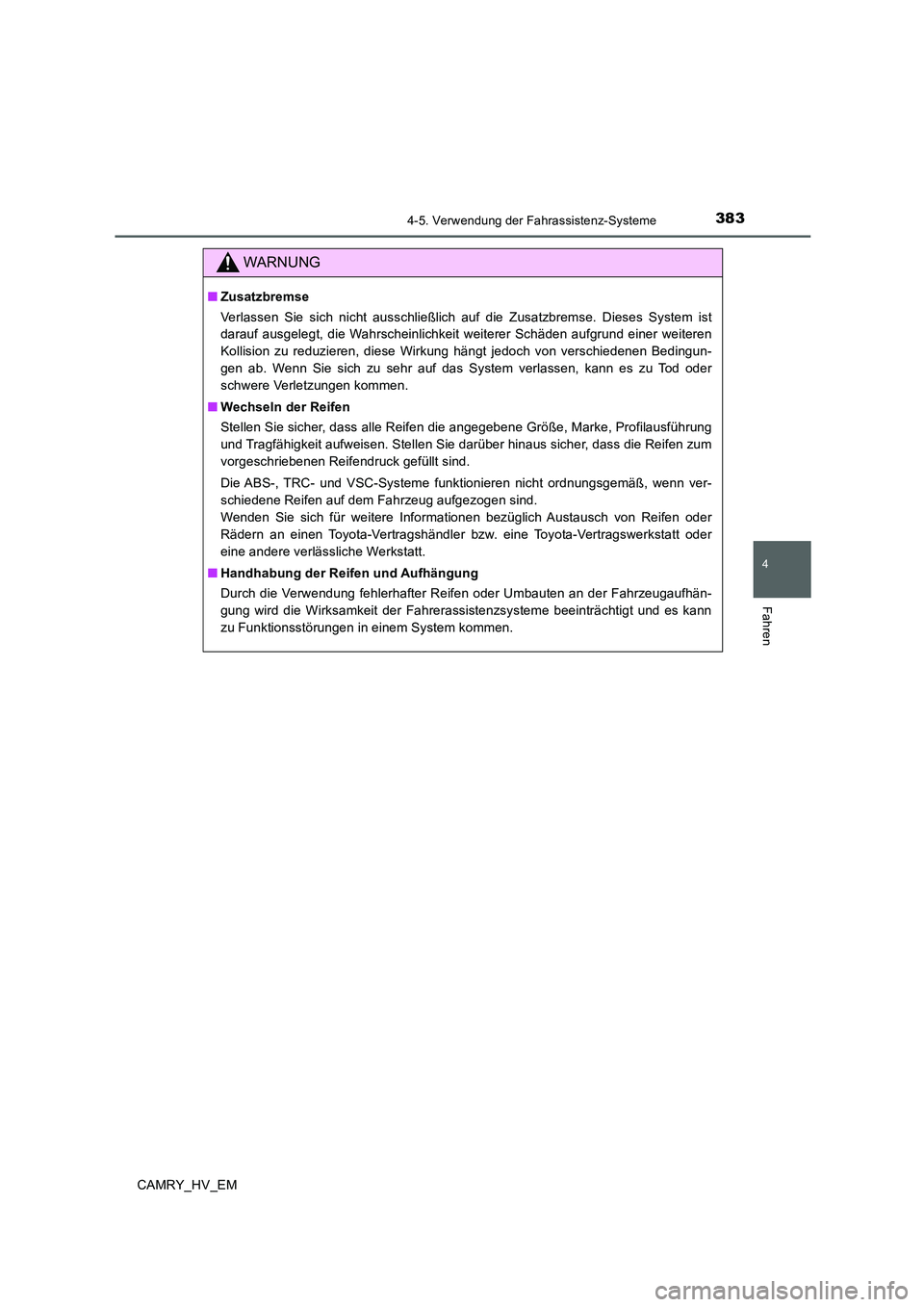

Page 383 of 672

3834-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG
■Zusatzbremse
Verlassen Sie sich nicht ausschließlich auf die Zusatzbremse. Dieses System ist
darauf ausgelegt, die Wahrscheinlichkeit weiterer Schäden aufgrund einer weiteren
Kollision zu reduzieren, diese Wirkung hängt jedoch von verschiedenen Bedingun-
gen ab. Wenn Sie sich zu sehr auf das System verlassen, kann es zu Tod oder
schwere Verletzungen kommen.
■Wechseln der Reifen
Stellen Sie sicher, dass alle Reifen die angegebene Größe, Marke, Profilausführung
und Tragfähigkeit aufweisen. Stellen Sie darüber hinaus sicher, dass die Reifen zum
vorgeschriebenen Reifendruck gefüllt sind.
Die ABS-, TRC- und VSC-Systeme funktionieren nicht ordnungsgemäß, wenn ver-
schiedene Reifen auf dem Fahrzeug aufgezogen sind.
Wenden Sie sich für weitere Informationen bezüglich Austausch von Reifen oder
Rädern an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt.
■Handhabung der Reifen und Aufhängung
Durch die Verwendung fehlerhafter Reifen oder Umbauten an der Fahrzeugaufhän-
gung wird die Wirksamkeit der Fahrerassistenzsysteme beeinträchtigt und es kann
zu Funktionsstörungen in einem System kommen.

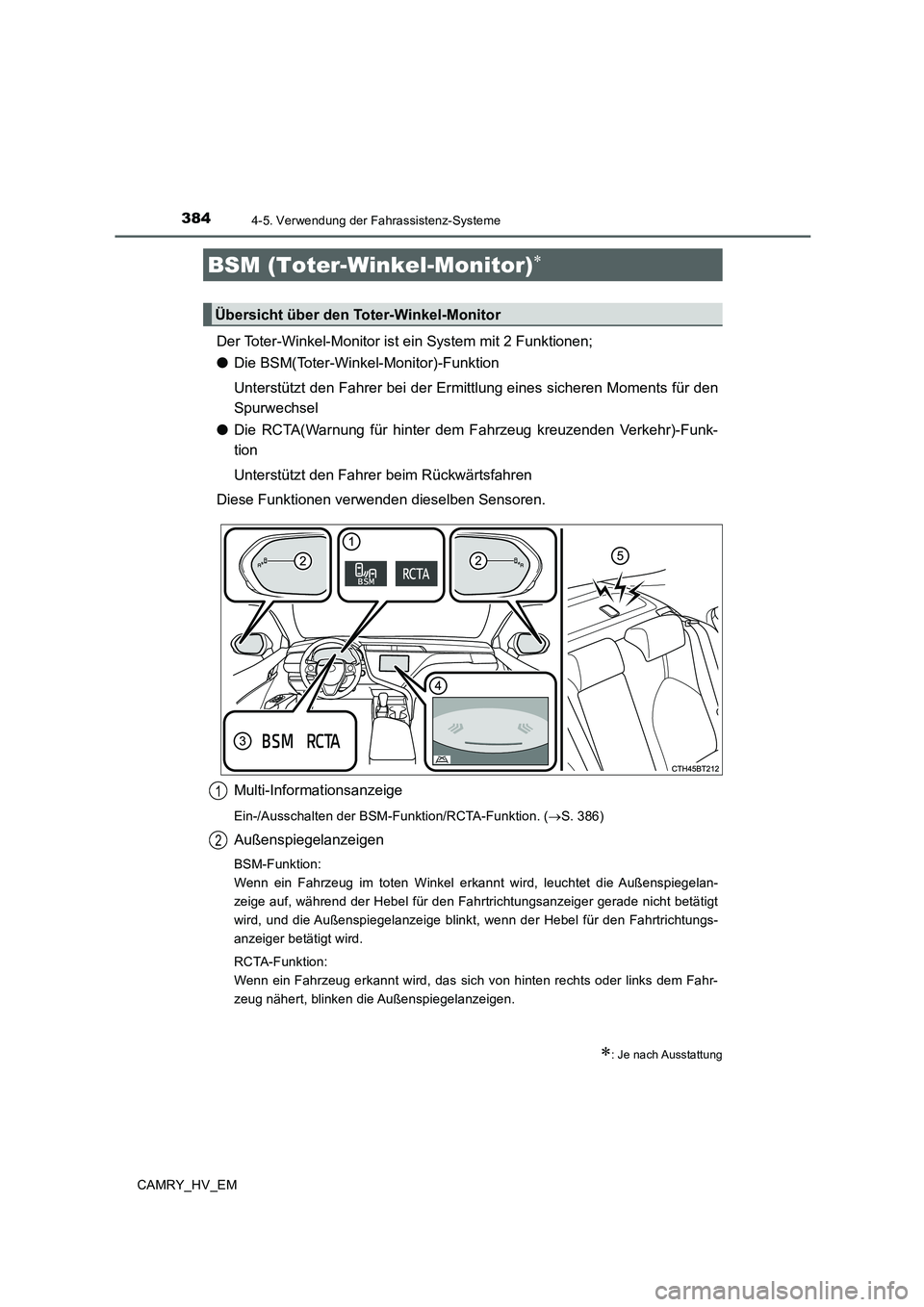

Page 384 of 672

3844-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Der Toter-Winkel-Monitor ist ein System mit 2 Funktionen;
●Die BSM(Toter-Winkel-Monitor)-Funktion
Unterstützt den Fahrer bei der Ermittlung eines sicheren Moments für den
Spurwechsel
●Die RCTA(Warnung für hinter dem Fahrzeug kreuzenden Verkehr)-Funk-
tion
Unterstützt den Fahrer beim Rückwärtsfahren
Diese Funktionen verwenden dieselben Sensoren.
Multi-Informationsanzeige
Ein-/Ausschalten der BSM-Funktion/RCTA-Funktion. (→S. 386)
Außenspiegelanzeigen
BSM-Funktion:
Wenn ein Fahrzeug im toten Winkel erkannt wird, leuchtet die Außenspiegelan-
zeige auf, während der Hebel für den Fahrtrichtungsanzeiger gerade nicht betätigt
wird, und die Außenspiegelanzeige blinkt, wenn der Hebel für den Fahrtrichtungs-
anzeiger betätigt wird.
RCTA-Funktion:
Wenn ein Fahrzeug erkannt wird, das sich von hinten rechts oder links dem Fahr-
zeug nähert, blinken die Außenspiegelanzeigen.
BSM (Toter-Winkel-Monitor)∗
∗: Je nach Ausstattung
Übersicht über den Toter-Winkel-Monitor
1
2

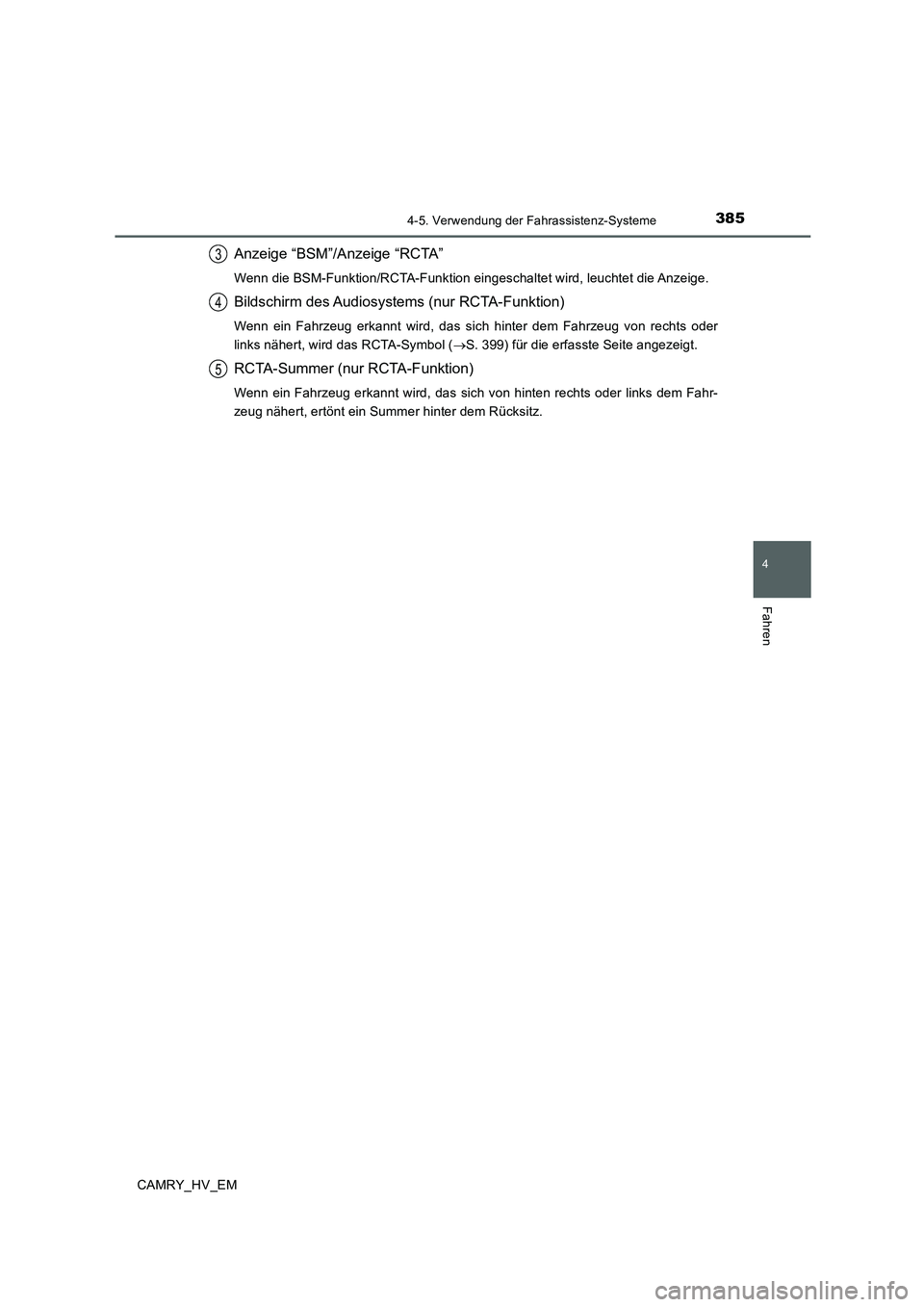

Page 385 of 672

3854-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
Anzeige “BSM”/Anzeige “RCTA”
Wenn die BSM-Funktion/RCTA-Funktion eingeschaltet wird, leuchtet die Anzeige.
Bildschirm des Audiosystems (nur RCTA-Funktion)
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts oder
links nähert, wird das RCTA-Symbol (→S. 399) für die erfasste Seite angezeigt.
RCTA-Summer (nur RCTA-Funktion)
Wenn ein Fahrzeug erkannt wird, das sich von hinten rechts oder links dem Fahr-
zeug nähert, ertönt ein Summer hinter dem Rücksitz.
3
4
5

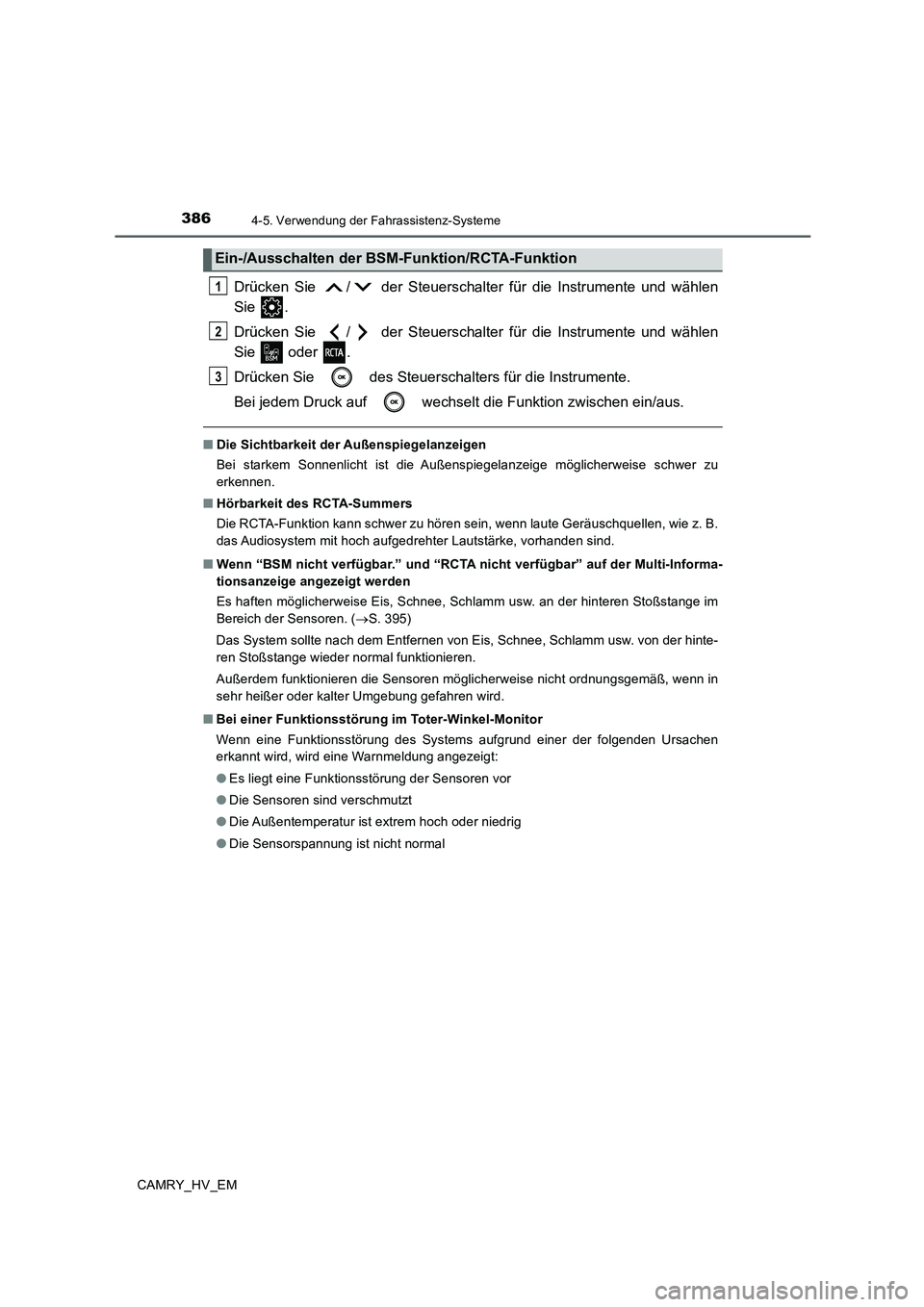

Page 386 of 672

3864-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Drücken Sie / der Steuerschalter für die Instrumente und wählen
Sie .
Drücken Sie / der Steuerschalter für die Instrumente und wählen
Sie oder .
Drücken Sie des Steuerschalters für die Instrumente.
Bei jedem Druck auf wechselt die Funktion zwischen ein/aus.
■Die Sichtbarkeit der Außenspiegelanzeigen
Bei starkem Sonnenlicht ist die Außenspiegelanzeige möglicherweise schwer zu
erkennen.
■Hörbarkeit des RCTA-Summers
Die RCTA-Funktion kann schwer zu hören sein, wenn laute Geräuschquellen, wie z. B.
das Audiosystem mit hoch aufgedrehter Lautstärke, vorhanden sind.
■Wenn “BSM nicht verfügbar.” und “RCTA nicht verfügbar” auf der Multi-Informa-
tionsanzeige angezeigt werden
Es haften möglicherweise Eis, Schnee, Schlamm usw. an der hinteren Stoßstange im
Bereich der Sensoren. (→S. 395)
Das System sollte nach dem Entfernen von Eis, Schnee, Schlamm usw. von der hinte-
ren Stoßstange wieder normal funktionieren.
Außerdem funktionieren die Sensoren möglicherweise nicht ordnungsgemäß, wenn in
sehr heißer oder kalter Umgebung gefahren wird.
■Bei einer Funktionsstörung im Toter-Winkel-Monitor
Wenn eine Funktionsstörung des Systems aufgrund einer der folgenden Ursachen
erkannt wird, wird eine Warnmeldung angezeigt:
●Es liegt eine Funktionsstörung der Sensoren vor
●Die Sensoren sind verschmutzt
●Die Außentemperatur ist extrem hoch oder niedrig
●Die Sensorspannung ist nicht normal
Ein-/Ausschalten der BSM-Funktion/RCTA-Funktion
1
2
3

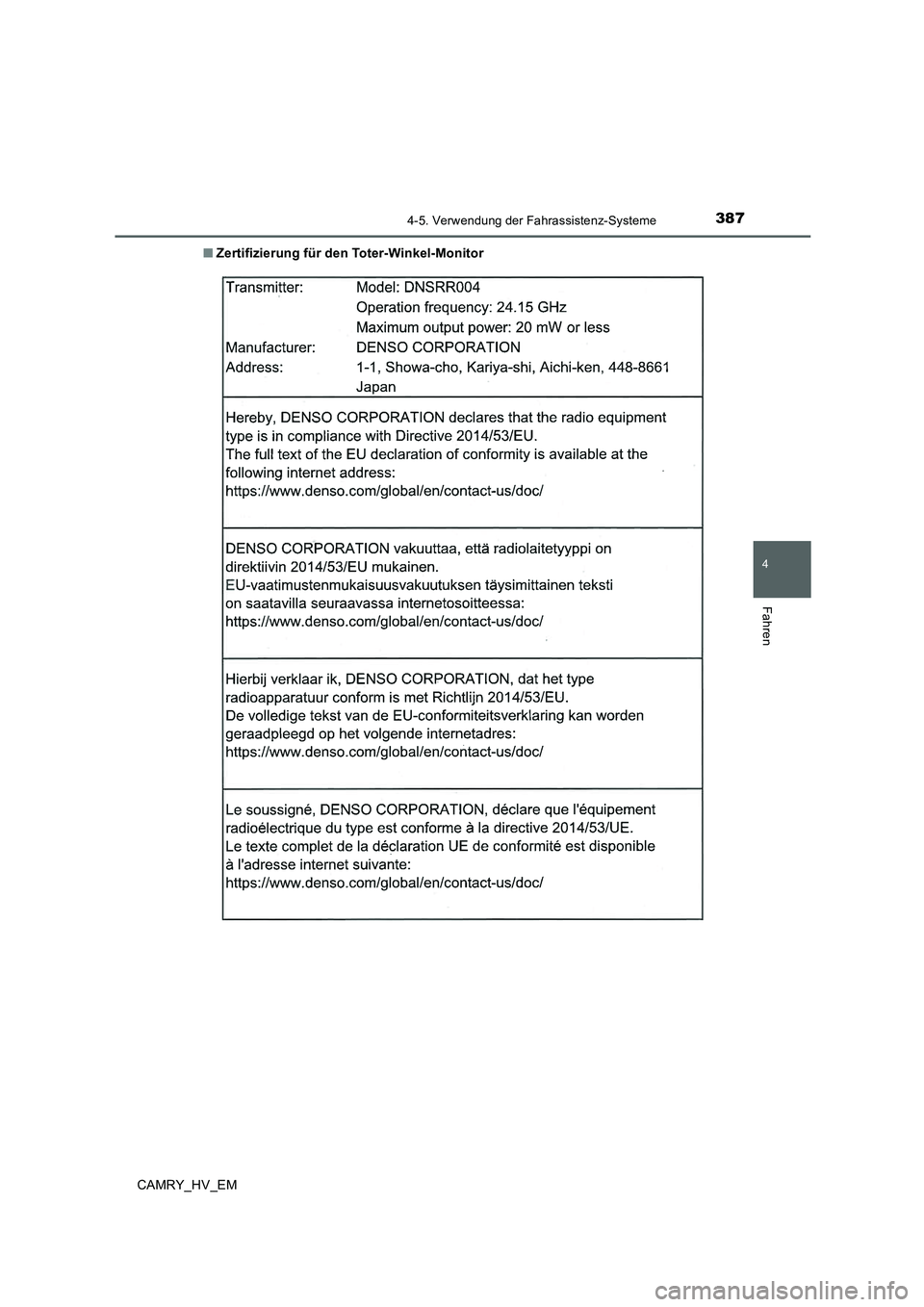

Page 387 of 672

3874-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM■Zertifizierung für den Toter-Winkel-Monitor

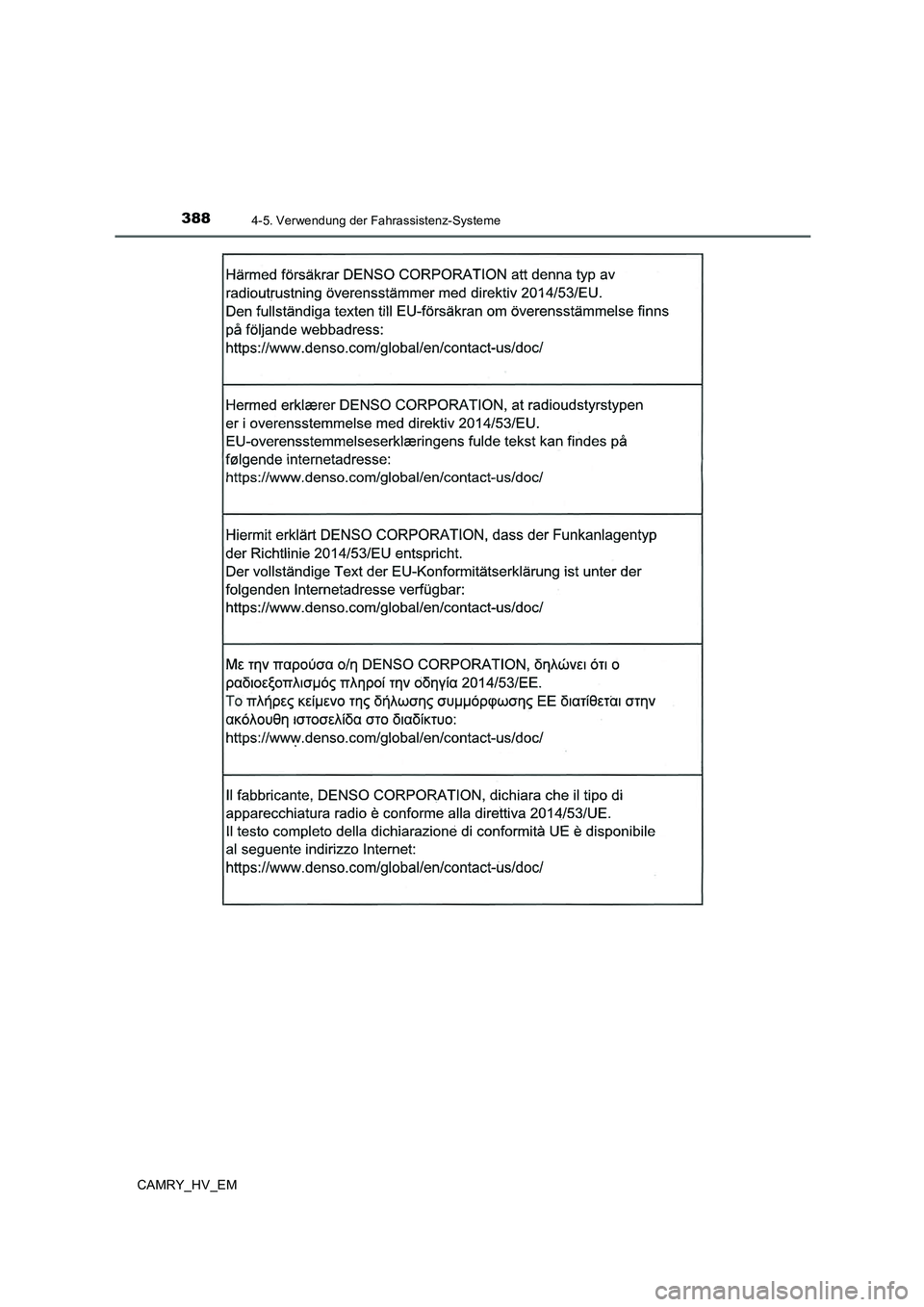

Page 388 of 672

3884-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

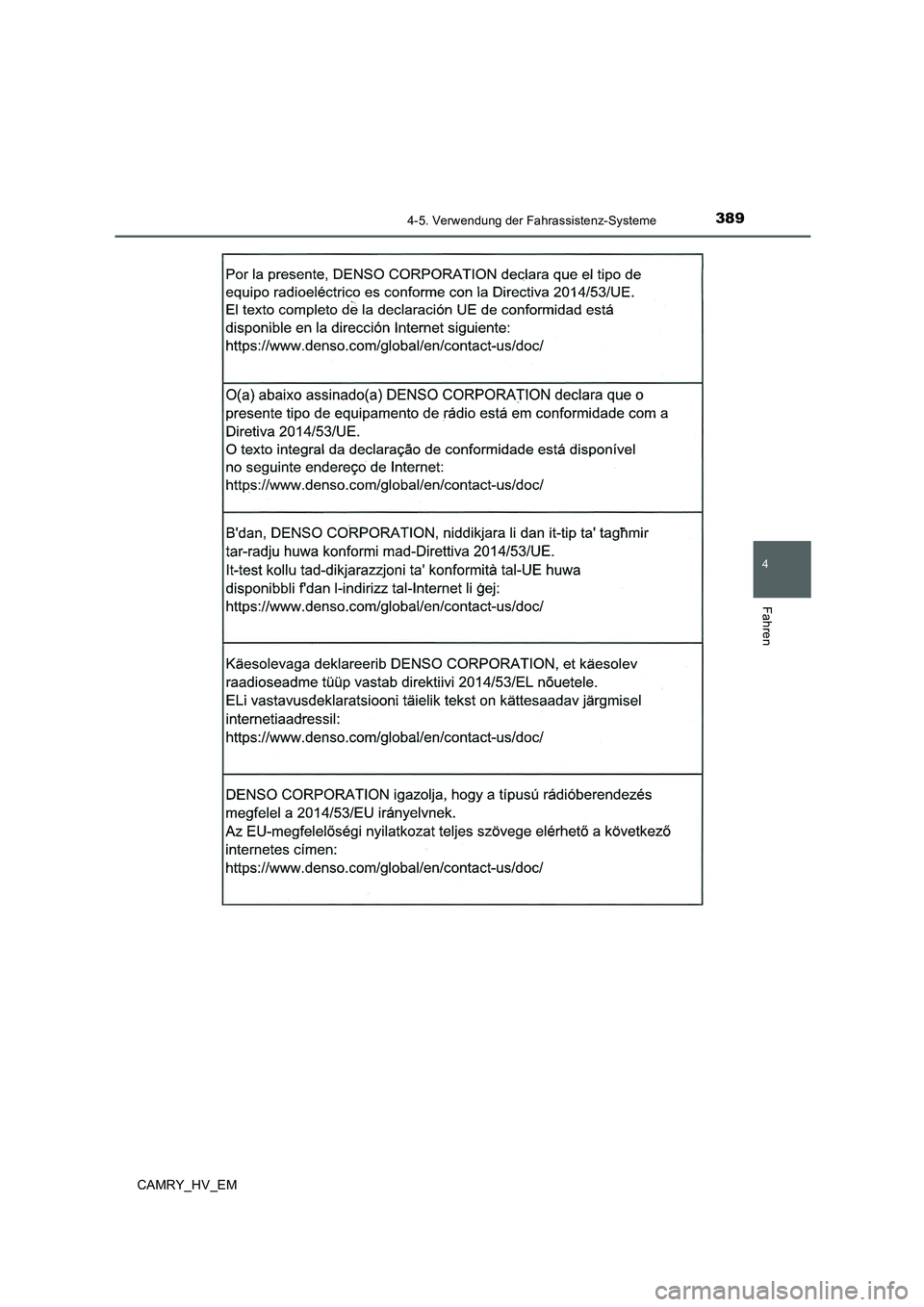

Page 389 of 672

3894-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

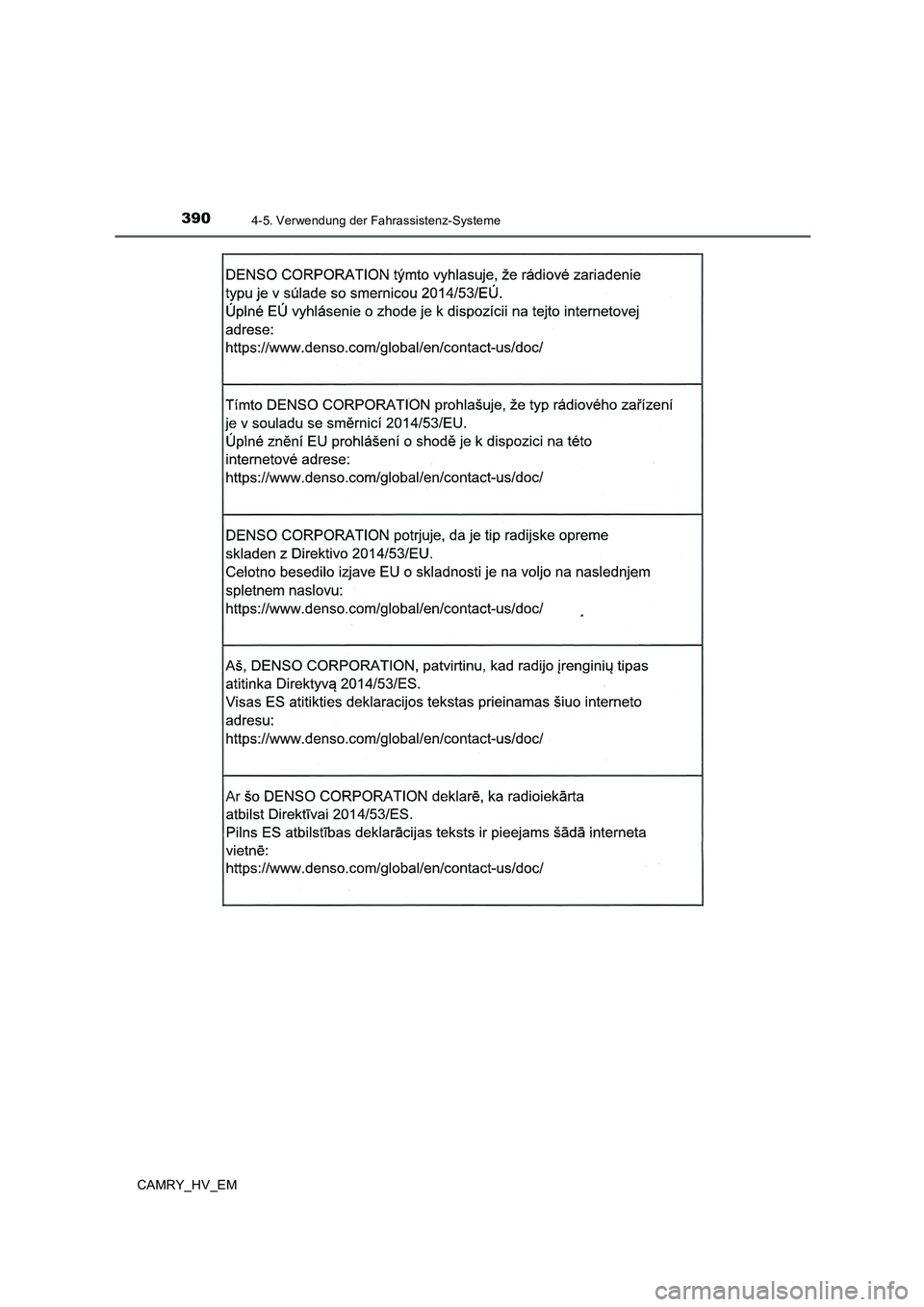

Page 390 of 672

3904-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
