TOYOTA CAMRY 2020 Betriebsanleitungen (in German)

3914-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

3924-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

3934-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

3944-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

3954-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

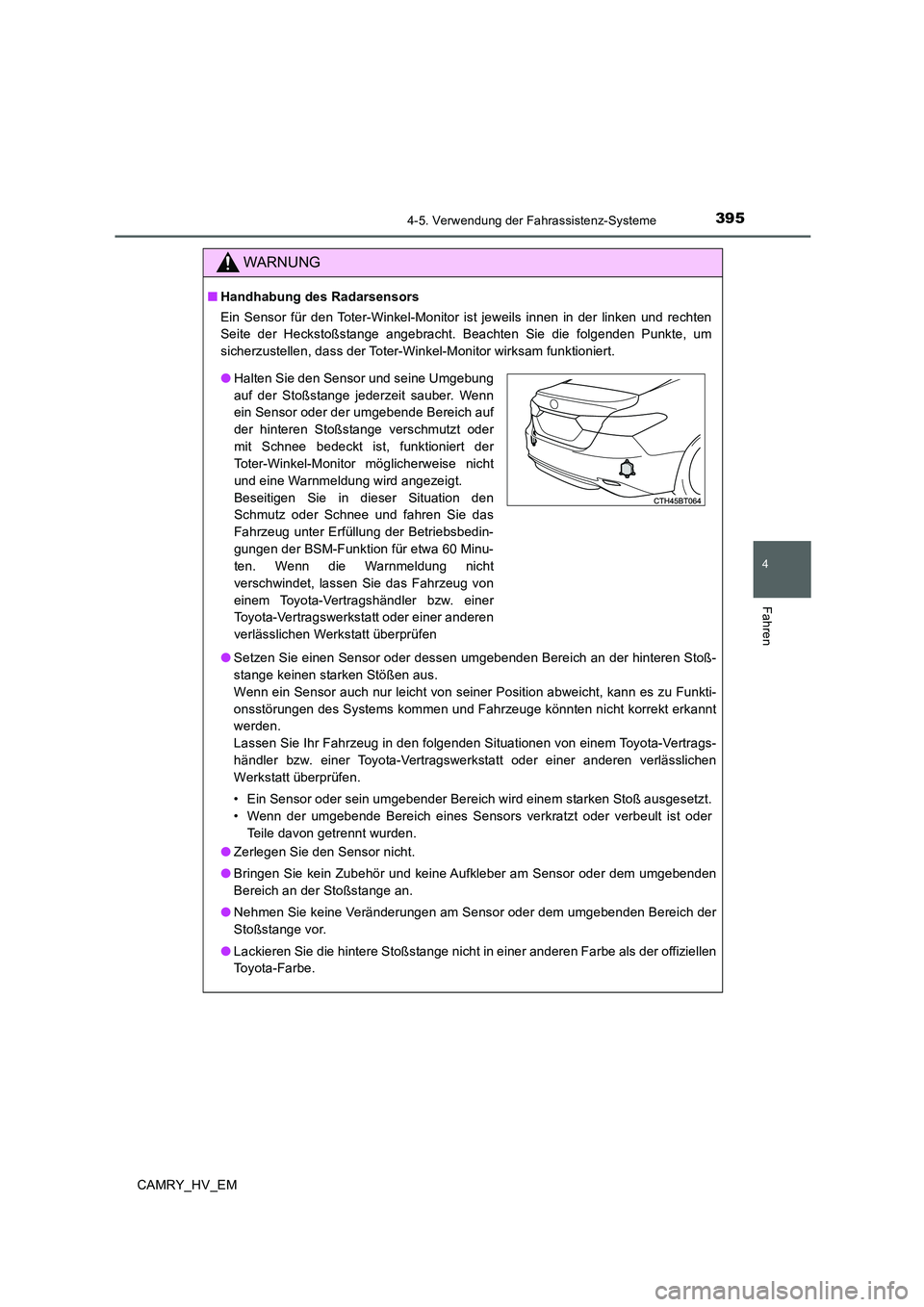

WARNUNG
■Handhabung des Radarsensors
Ein Sensor für den Toter-Winkel-Monitor ist jeweils innen in der linken und rechten
Seite der Heckstoßstange angebracht. Beachten Sie die folgenden Punkte, um
sicherzustellen, dass der Toter-Winkel-Monitor wirksam funktioniert.
●Setzen Sie einen Sensor oder dessen umgebenden Bereich an der hinteren Stoß-
stange keinen starken Stößen aus.
Wenn ein Sensor auch nur leicht von seiner Position abweicht, kann es zu Funkti-
onsstörungen des Systems kommen und Fahrzeuge könnten nicht korrekt erkannt
werden.
Lassen Sie Ihr Fahrzeug in den folgenden Situationen von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
• Ein Sensor oder sein umgebender Bereich wird einem starken Stoß ausgesetzt.
• Wenn der umgebende Bereich eines Sensors verkratzt oder verbeult ist oder
Teile davon getrennt wurden.
●Zerlegen Sie den Sensor nicht.
●Bringen Sie kein Zubehör und keine Aufkleber am Sensor oder dem umgebenden
Bereich an der Stoßstange an.
●Nehmen Sie keine Veränderungen am Sensor oder dem umgebenden Bereich der
Stoßstange vor.
●Lackieren Sie die hintere Stoßstange nicht in einer anderen Farbe als der offiziellen
Toyota-Farbe.
●Halten Sie den Sensor und seine Umgebung
auf der Stoßstange jederzeit sauber. Wenn
ein Sensor oder der umgebende Bereich auf
der hinteren Stoßstange verschmutzt oder
mit Schnee bedeckt ist, funktioniert der
Toter-Winkel-Monitor möglicherweise nicht
und eine Warnmeldung wird angezeigt.
Beseitigen Sie in dieser Situation den
Schmutz oder Schnee und fahren Sie das
Fahrzeug unter Erfüllung der Betriebsbedin-
gungen der BSM-Funktion für etwa 60 Minu-
ten. Wenn die Warnmeldung nicht
verschwindet, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen

3964-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

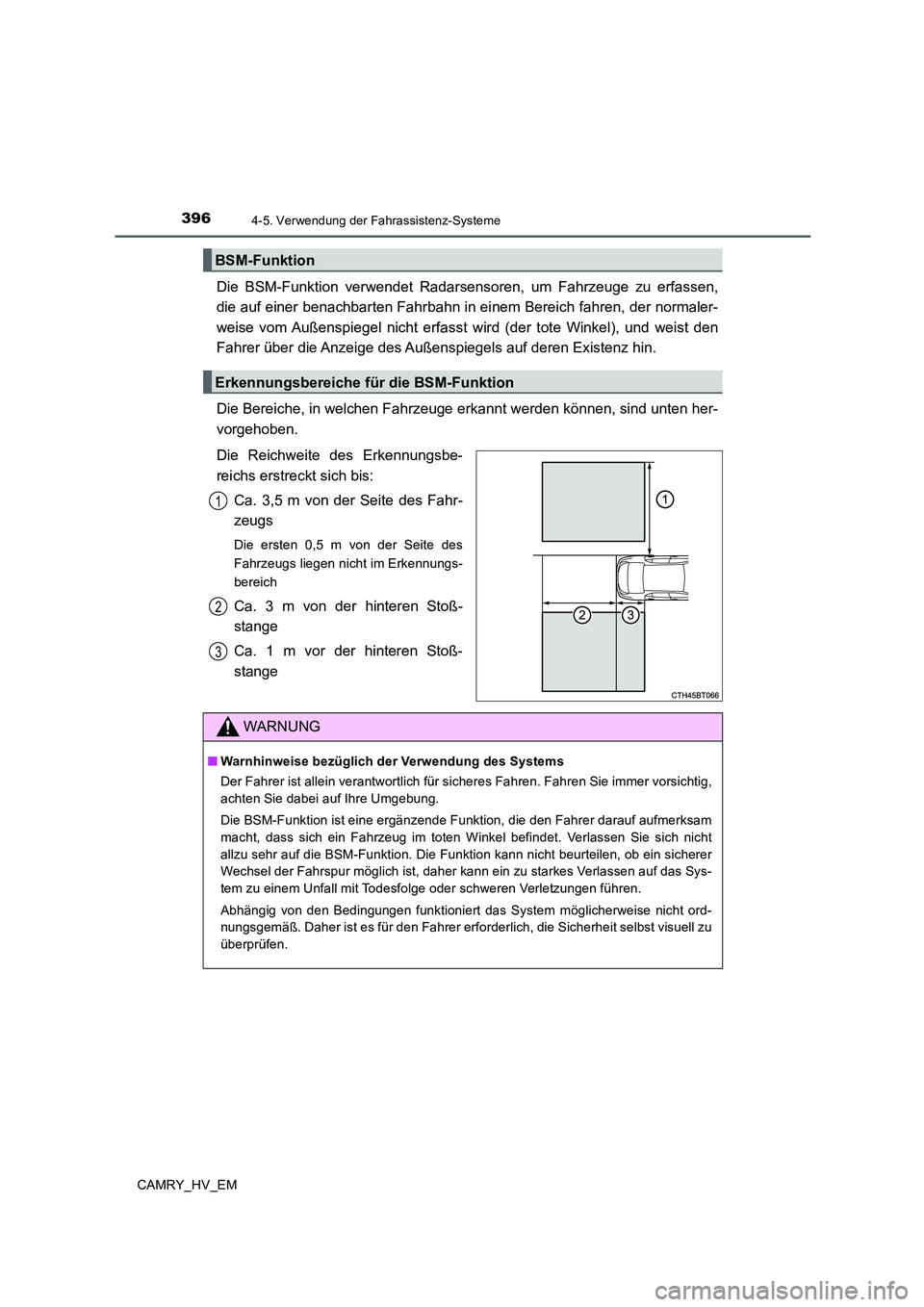

Die BSM-Funktion verwendet Radarsensoren, um Fahrzeuge zu erfassen,
die auf einer benachbarten Fahrbahn in einem Bereich fahren, der normaler-
weise vom Außenspiegel nicht erfasst wird (der tote Winkel), und weist den
Fahrer über die Anzeige des Außenspiegels auf deren Existenz hin.
Die Bereiche, in welchen Fahrzeuge erkannt werden können, sind unten her-
vorgehoben.
Die Reichweite des Erkennungsbe-
reichs erstreckt sich bis:
Ca. 3,5 m von der Seite des Fahr-
zeugs
Die ersten 0,5 m von der Seite des
Fahrzeugs liegen nicht im Erkennungs-
bereich
Ca. 3 m von der hinteren Stoß-
stange
Ca. 1 m vor der hinteren Stoß-
stange
BSM-Funktion
Erkennungsbereiche für die BSM-Funktion
1
2
3
WARNUNG
■Warnhinweise bezüglich der Verwendung des Systems
Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vorsichtig,
achten Sie dabei auf Ihre Umgebung.
Die BSM-Funktion ist eine ergänzende Funktion, die den Fahrer darauf aufmerksam
macht, dass sich ein Fahrzeug im toten Winkel befindet. Verlassen Sie sich nicht
allzu sehr auf die BSM-Funktion. Die Funktion kann nicht beurteilen, ob ein sicherer
Wechsel der Fahrspur möglich ist, daher kann ein zu starkes Verlassen auf das Sys-
tem zu einem Unfall mit Todesfolge oder schweren Verletzungen führen.
Abhängig von den Bedingungen funktioniert das System möglicherweise nicht ord-
nungsgemäß. Daher ist es für den Fahrer erforderlich, die Sicherheit selbst visuell zu
überprüfen.

3974-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

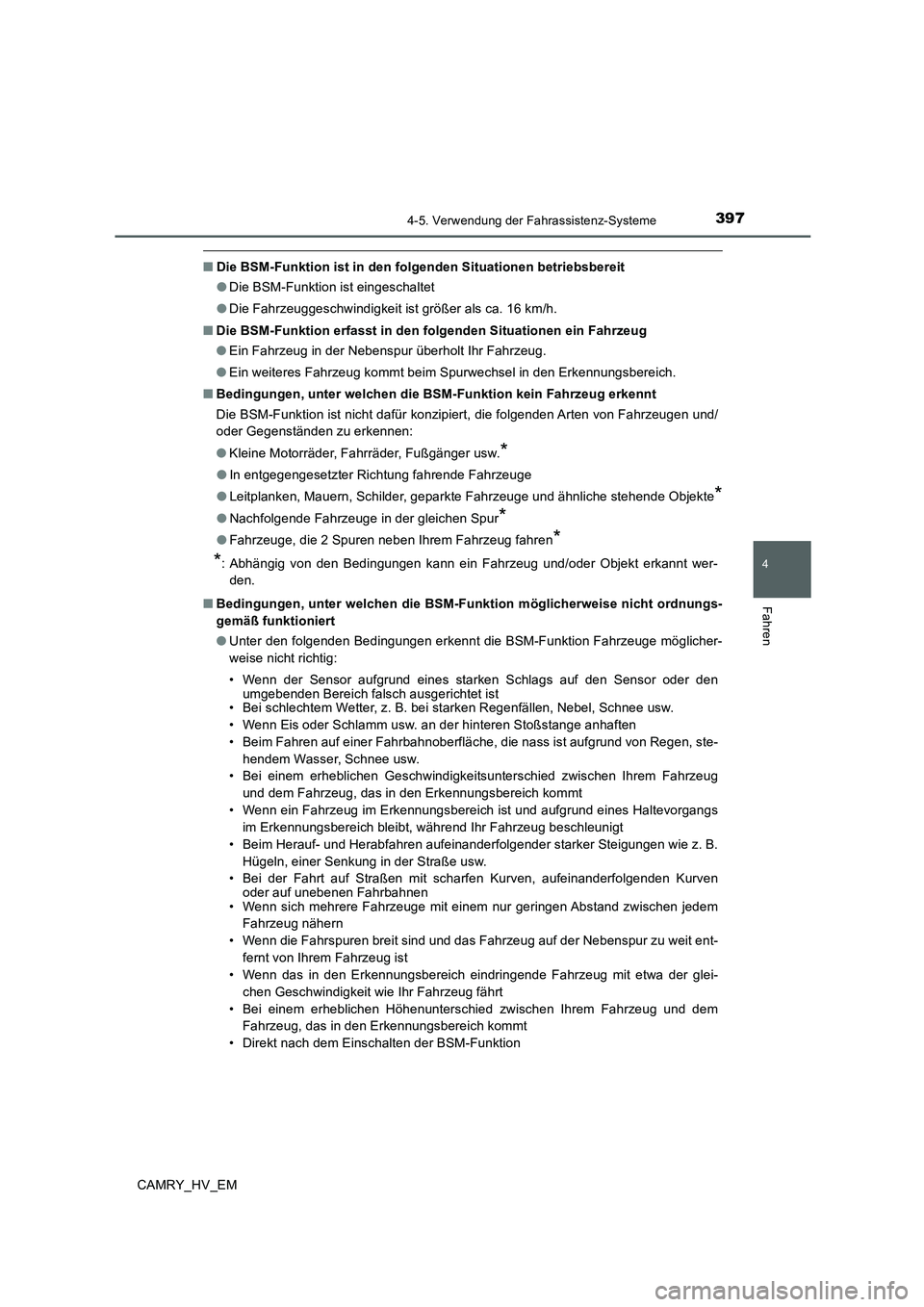

■Die BSM-Funktion ist in den folgenden Situationen betriebsbereit
●Die BSM-Funktion ist eingeschaltet
●Die Fahrzeuggeschwindigkeit ist größer als ca. 16 km/h.
■Die BSM-Funktion erfasst in den folgenden Situationen ein Fahrzeug
●Ein Fahrzeug in der Nebenspur überholt Ihr Fahrzeug.
●Ein weiteres Fahrzeug kommt beim Spurwechsel in den Erkennungsbereich.
■Bedingungen, unter welchen die BSM-Funktion kein Fahrzeug erkennt
Die BSM-Funktion ist nicht dafür konzipiert, die folgenden Arten von Fahrzeugen und/
oder Gegenständen zu erkennen:
●Kleine Motorräder, Fahrräder, Fußgänger usw.
*
●In entgegengesetzter Richtung fahrende Fahrzeuge
●Leitplanken, Mauern, Schilder, geparkte Fahrzeuge und ähnliche stehende Objekte
*
●Nachfolgende Fahrzeuge in der gleichen Spur*
●Fahrzeuge, die 2 Spuren neben Ihrem Fahrzeug fahren*
*
: Abhängig von den Bedingungen kann ein Fahrzeug und/oder Objekt erkannt wer-
den.
■Bedingungen, unter welchen die BSM-Funktion möglicherweise nicht ordnungs-
gemäß funktioniert
●Unter den folgenden Bedingungen erkennt die BSM-Funktion Fahrzeuge möglicher-
weise nicht richtig:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den
umgebenden Bereich falsch ausgerichtet ist
• Bei schlechtem Wetter, z. B. bei starken Regenfällen, Nebel, Schnee usw.
• Wenn Eis oder Schlamm usw. an der hinteren Stoßstange anhaften
• Beim Fahren auf einer Fahrbahnoberfläche, die nass ist aufgrund von Regen, ste-
hendem Wasser, Schnee usw.
• Bei einem erheblichen Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug
und dem Fahrzeug, das in den Erkennungsbereich kommt
• Wenn ein Fahrzeug im Erkennungsbereich ist und aufgrund eines Haltevorgangs
im Erkennungsbereich bleibt, während Ihr Fahrzeug beschleunigt
• Beim Herauf- und Herabfahren aufeinanderfolgender starker Steigungen wie z. B.
Hügeln, einer Senkung in der Straße usw.
• Bei der Fahrt auf Straßen mit scharfen Kurven, aufeinanderfolgenden Kurven
oder auf unebenen Fahrbahnen
• Wenn sich mehrere Fahrzeuge mit einem nur geringen Abstand zwischen jedem
Fahrzeug nähern
• Wenn die Fahrspuren breit sind und das Fahrzeug auf der Nebenspur zu weit ent-
fernt von Ihrem Fahrzeug ist
• Wenn das in den Erkennungsbereich eindringende Fahrzeug mit etwa der glei-
chen Geschwindigkeit wie Ihr Fahrzeug fährt
• Bei einem erheblichen Höhenunterschied zwischen Ihrem Fahrzeug und dem
Fahrzeug, das in den Erkennungsbereich kommt
• Direkt nach dem Einschalten der BSM-Funktion

3984-5. Verwendung der Fahrassistenz-Systeme

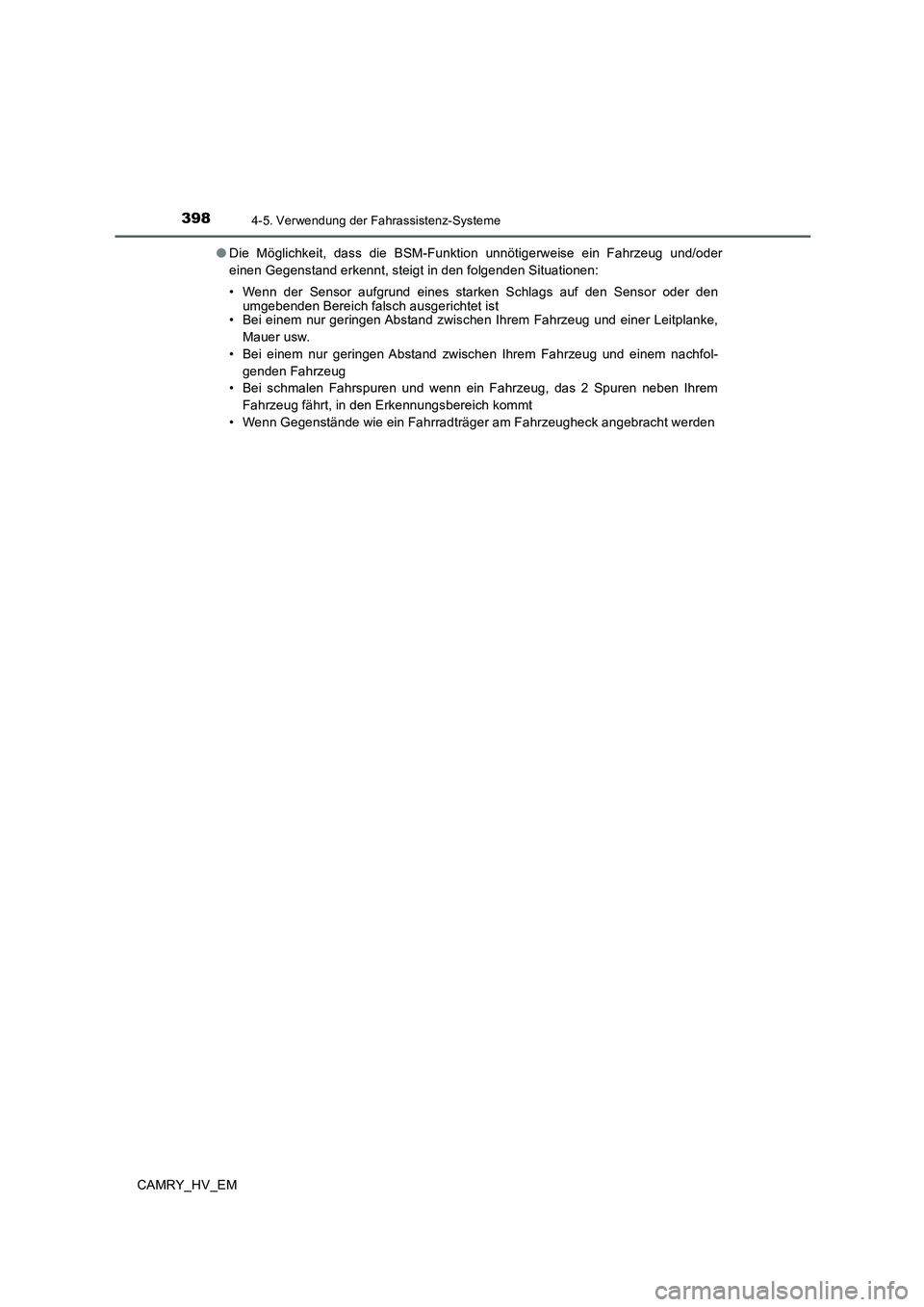

CAMRY_HV_EM●Die Möglichkeit, dass die BSM-Funktion unnötigerweise ein Fahrzeug und/oder
einen Gegenstand erkennt, steigt in den folgenden Situationen:
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor oder den
umgebenden Bereich falsch ausgerichtet ist
• Bei einem nur geringen Abstand zwischen Ihrem Fahrzeug und einer Leitplanke,
Mauer usw.
• Bei einem nur geringen Abstand zwischen Ihrem Fahrzeug und einem nachfol-
genden Fahrzeug
• Bei schmalen Fahrspuren und wenn ein Fahrzeug, das 2 Spuren neben Ihrem
Fahrzeug fährt, in den Erkennungsbereich kommt
• Wenn Gegenstände wie ein Fahrradträger am Fahrzeugheck angebracht werden

3994-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

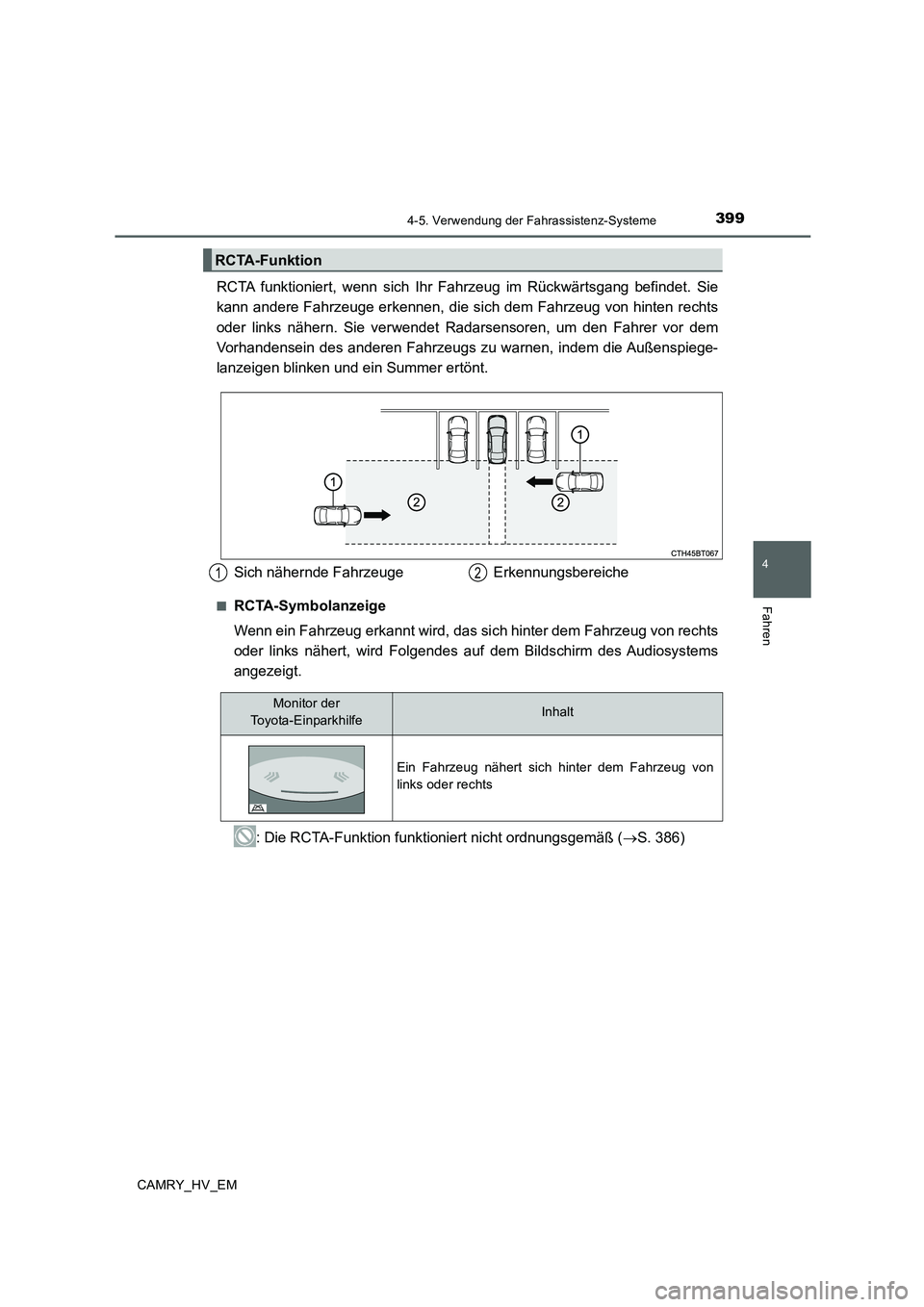

RCTA funktioniert, wenn sich Ihr Fahrzeug im Rückwärtsgang befindet. Sie
kann andere Fahrzeuge erkennen, die sich dem Fahrzeug von hinten rechts
oder links nähern. Sie verwendet Radarsensoren, um den Fahrer vor dem
Vorhandensein des anderen Fahrzeugs zu warnen, indem die Außenspiege-
lanzeigen blinken und ein Summer ertönt.
■RCTA-Symbolanzeige
Wenn ein Fahrzeug erkannt wird, das sich hinter dem Fahrzeug von rechts
oder links nähert, wird Folgendes auf dem Bildschirm des Audiosystems
angezeigt.
: Die RCTA-Funktion funktioniert nicht ordnungsgemäß (→S. 386)
RCTA-Funktion
Sich nähernde Fahrzeuge Erkennungsbereiche12
Monitor der
Toyota-EinparkhilfeInhalt
Ein Fahrzeug nähert sich hinter dem Fahrzeug von
links oder rechts

4004-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

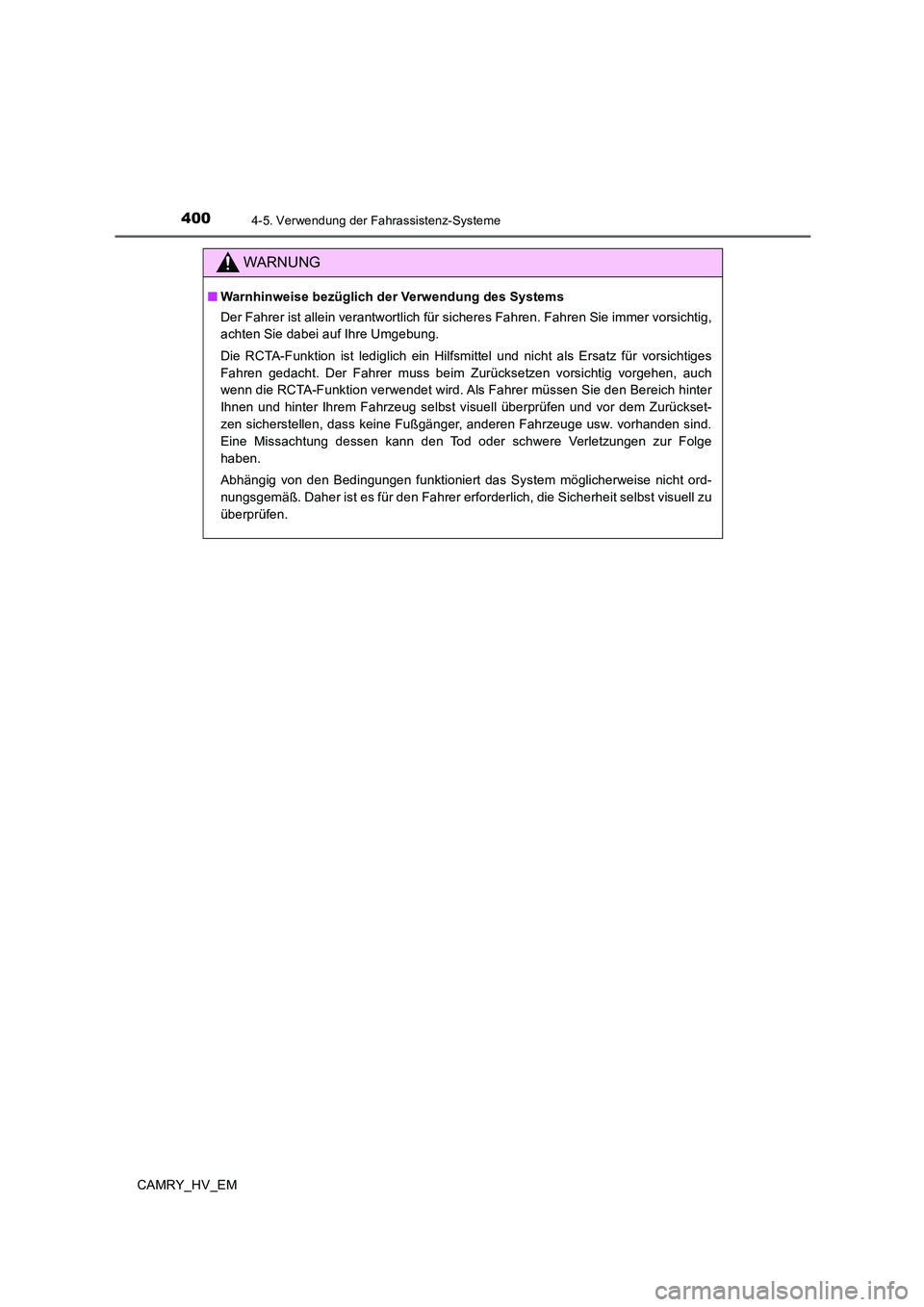

WARNUNG
■Warnhinweise bezüglich der Verwendung des Systems
Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vorsichtig,
achten Sie dabei auf Ihre Umgebung.
Die RCTA-Funktion ist lediglich ein Hilfsmittel und nicht als Ersatz für vorsichtiges
Fahren gedacht. Der Fahrer muss beim Zurücksetzen vorsichtig vorgehen, auch
wenn die RCTA-Funktion verwendet wird. Als Fahrer müssen Sie den Bereich hinter
Ihnen und hinter Ihrem Fahrzeug selbst visuell überprüfen und vor dem Zurückset-
zen sicherstellen, dass keine Fußgänger, anderen Fahrzeuge usw. vorhanden sind.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
Abhängig von den Bedingungen funktioniert das System möglicherweise nicht ord-
nungsgemäß. Daher ist es für den Fahrer erforderlich, die Sicherheit selbst visuell zu
überprüfen.
