911-4. Hybridsystem
1
Trygghet och säkerhet
CAMRY_HV_OM33E11SE
Bilden utgör endast ett förklarande exempel och kan skilja sig från
verkligheten.

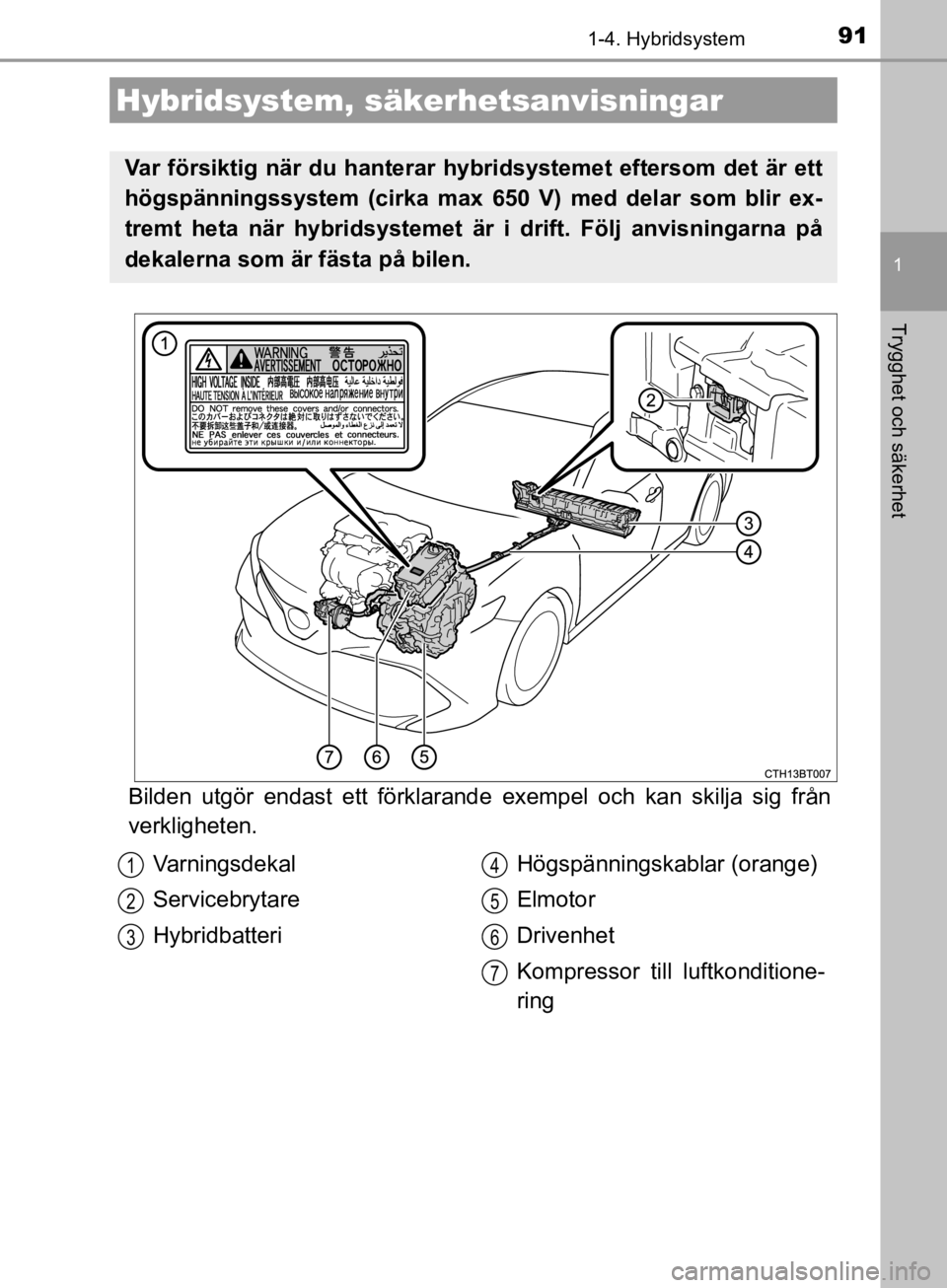

Hybridsystem, säk erhetsanvisningar
Var försiktig när du hanterar hybr idsystemet eftersom det är ett
högspänningssystem (cirka max 650 V) med delar som blir ex-
tremt heta när hybridsystemet är i drift. Följ anvisningarna på
dekalerna som är fästa på bilen.
Varningsdekal
Servicebrytare
Hybridbatteri Högspänningskablar (orange)
Elmotor
Drivenhet
Kompressor till luftkonditione-
ring1
2
3
4
5
6
7
CAMRY_HV_OM_Europe_OM33E11SE.book Page
91 Monday, October 28, 2019 4:48 PM

921-4. Hybridsystem
CAMRY_HV_OM33E11SE
En luftintagsventil är placerad un-
der baksätets högra sida för kyl-
ning av hybridbatteriet. Om
luftintagsventilen blockeras kan
laddning/urladdning av hybridbat-
teriet begränsas.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas om. Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med mo tsvarande kvalifikationer för att
starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Läs meddelandet och följ anvis-
ningarna om ett varningsmedde-
lande visas på informations-
displayen. ( sid. 458)
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
CAMRY_HV_OM_Europe_OM33E11SE.book Page 92 Monday, October 28, 2019 4:48 PM

931-4. Hybridsystem
1
Trygghet och säkerhet
CAMRY_HV_OM33E11SE
nOm en varningslampa tänds, om ett varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte. Försök i så fall att starta systemet igen.
Om ”READY”-indikatorn inte tänds ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer.
n Om du får slut på bränsle
Om bilen har fått slut på bränsle och hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att varningslampan för låg bränslenivå
( sid. 453) slocknar. Om bränslenivån i tanken är extremt låg kan hybrid-
systemet eventuellt inte startas. (Standardmängden bränsle är \
cirka 8,8 L,
när bilen står på plant underlag. Volymen kan variera om bilen står på slut-
tande underlag. Fyll på extra bränsle om bilen står på en sluttning.)
n Elektromagnetiska vågor
lHögspänningsdelar och -kablar på hybridbilar innehåller elektromagnetiska
skydd och avger därför ungefär samma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar eller hemelektronisk utrustning.
l Din bil kan orsaka ljudstörningar i radiodelar som tillverkats av tredje part.
n Hybridbatteri
Hybridbatteriet har begränsad livslängd. Hybridbatteriets livslängd kan va-
riera beroende på körstil och körförhållanden.
n Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).
CAMRY_HV_OM_Europe_OM33E11SE.book Page 93 Monday, October 28, 2019 4:48 PM

941-4. Hybridsystem
CAMRY_HV_OM33E11SE
VA R N I N G
nSäkerhetsåtgärder vid högspänning
Denna bil har både likström (DC) och växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström och växelström är mycket farliga
och kan orsaka svåra brännskador eller el ektriska stötar vilket kan leda till
svåra eller livshotande skador.
l Du ska aldrig vidröra, ta isär, demontera eller byta ut högspänningskompo-
nenter, högspänningskablar eller deras anslutningar.
l Hybridsystemet kan bli mycket varmt efter start eftersom det använder
högspänning. Var mycket försiktig med såväl högspänningen som den
höga temperaturen och lyd alltid texten på varningsdekalerna som är fästa
på bilen.
lRör inte servicekontakten som är place-
rad under baksätets högra sida. Service-
brytaren, som är en del av högspännings-
systemet, ska bara användas vid service-
tillfällen.
CAMRY_HV_OM_Europe_OM33E11SE.book Page 94 Monday, October 28, 2019 4:48 PM

951-4. Hybridsystem
1
Trygghet och säkerhet
CAMRY_HV_OM33E11SE
VA R N I N G
nFörsiktighet vid bilolyckor
Observera följande säkerhetsanvisningar för att minska risken för svåra el-
ler livshotande skador:
l Kör av bilen från vägen, ansätt parkeringsbromsen, för växelspa\
ken till
läge P och stäng av hybridsystemet.
l Rör aldrig högspänningskomponenter, kablar och anslutningsdon.
l Rör aldrig elkablar som sticker ut utanför eller inne i bilen. Du kan få en
livsfarlig elektrisk stöt. Rör aldrig någon kabel i elsystemet.
l Om vätska läcker ut från någon del av bilen får du inte röra vätskan. Det
kan vara starkt alkalisk elektrolyt från hybridbatteriet. Om du får vätska på
huden eller i ögonen ska du omedelbart skölja bort den med stora mäng-
der vatten eller, om möjligt, med borsyrelösning. Uppsök omedelbart lä-
kare.
l Gå inte nära bilen om elektrolyt läcker ut från hybridbatteriet.
Även om det är osannolikt att hybridbatteriet är skadat hindrar batteriets
invändiga konstruktion att en större mängd elektrolyt läcker\
ut. Om elek-
trolyt skulle läcka ut avger det emellertid en avdunstning. Denna avdunst-
ning verkar irriterande på hud och ögon och kan orsaka akut förgiftning om
den andas in.
l Om det skulle börja brinna i hybridbilen ska du lämna den snarast möjligt.
Använd aldrig en brandsläckare som inte är avsedd för elektrisk brand.
Även en liten mängd vatten kan vara farligt.
l Om din bil måste bogseras ska det ske med framhjulen upplyfta från mar-
ken. Om hjulen som är anslutna till elmotorn är på marken under bogse-
ring kan motorn fortsätta att generera elektricitet. Det kan orsaka brand.
( sid. 445)
l Undersök noggrant marken under bilen. Om du upptäcker att vätska har
runnit ner på marken kan bränslesystemet vara skadat. Lämna bilen sna-
rast möjligt.
CAMRY_HV_OM_Europe_OM33E11SE.book Page 95 Monday, October 28, 2019 4:48 PM

961-4. Hybridsystem
CAMRY_HV_OM33E11SE
VA R N I N G
nHybridbatteri
l Du ska aldrig sälja, ge bort eller anpassa hybridbatteriet. För att undvika
olyckshändelser ska hybridbatterier som tagits bort från ett skrotat fordon
samlas in genom en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Du ska inte avyttra batteriet på egen hand.
Om batteriet inte tas om hand på korrekt sätt kan följande inträffa vilket
kan leda till svåra eller livshotande skador:
• Hybridbatteriet kan skrotas eller slängas bort på olagligt sätt. Detta blir
en miljöfara, eller någon kan vidröra en högspänningskomponent vilket
resulterar i en elektrisk stöt.
• Hybridbatteriet är endast avsett att användas i din hybridbil. Om hybrid- batteriet används utanför din bil, eller anpassas på något sätt, kan
olyckshändelser som exempelvis elstötar, värmeutveckling, rökutveck-
ling, explosion och elektrolytläckage uppstå.
Om du säljer bilen vidare eller lämnar över din bil är risken för en olycka
extremt hög eftersom personen som tar emot bilen är eventuellt inte med-
veten om dessa faror.
l Om din bil skrotas utan att hybridbatteriet har demonterats finns det risk
för svåra elektriska stötar om högspänningsdelar, kablar eller respektive
anslutningsdon vidrörs. Om din bil behöver skrotas måste du låta en auk-
toriserad Toyota-återförsäljare, Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning ta hand om hybridbatteriet. Om
hybridbatteriet inte omhändertas på rätt sätt kan det orsaka dödsfall eller
allvarliga personskador på grund av elektriska stötar.
CAMRY_HV_OM_Europe_OM33E11SE.book Page 96 Monday, October 28, 2019 4:48 PM

971-4. Hybridsystem
1
Trygghet och säkerhet
CAMRY_HV_OM33E11SE
OBSERVERA
nHybridbatteri, luftinsugsventil
l Kontrollera att ingenting blockerar luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Hybridbatteriet kan överhettas och skadas.
l Om damm eller liknande har samlats i luftinsugsventilen ska den rengöras
med dammsugare så att ventilen inte blir igensatt.
l Blöt inte ner luftintagsventilen och låt inga främmande ämnen komma in i
den eftersom det kan orsaka kortslutning och skada hybridbatteriet.
l Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflas-
kor. Om vatten spills på hybridbatteriet kan det skadas. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
l Ett filter är installerat i luftintagsventilen. Om filtret är synligt smutsigt efter
rengöringen av luftinsugsventilen ska det rengöras eller bytas ut. Vid ren-
göring av filtret, se sid. 422.
CAMRY_HV_OM_Europe_OM33E11SE.book Page 97 Monday, October 28, 2019 4:48 PM

98
CAMRY_HV_OM33E11SE
1-5. Stöldskydd
Indikeringslampan blinkar efter att
hybridsystemet stängts av för att
visa att systemet är i funktion.
Indikeringslampan slutar blinka när
startknappen har tryckts till ra-
dioläge eller tändningsläge för att
indikera att systemet har stängts av.
nSystemunderhåll
Bilen har ett underhållsfritt startspärrsystem.
n Omständigheter som kan orsaka systemstörning
lOm nyckelgreppet är i kontakt med ett metallföremål
l Om nyckeln befinner sig i närheten av eller vidrör en nyckel till säkerhets-
systemet (nyckel med inbyggt transponderchip) i en annan bil

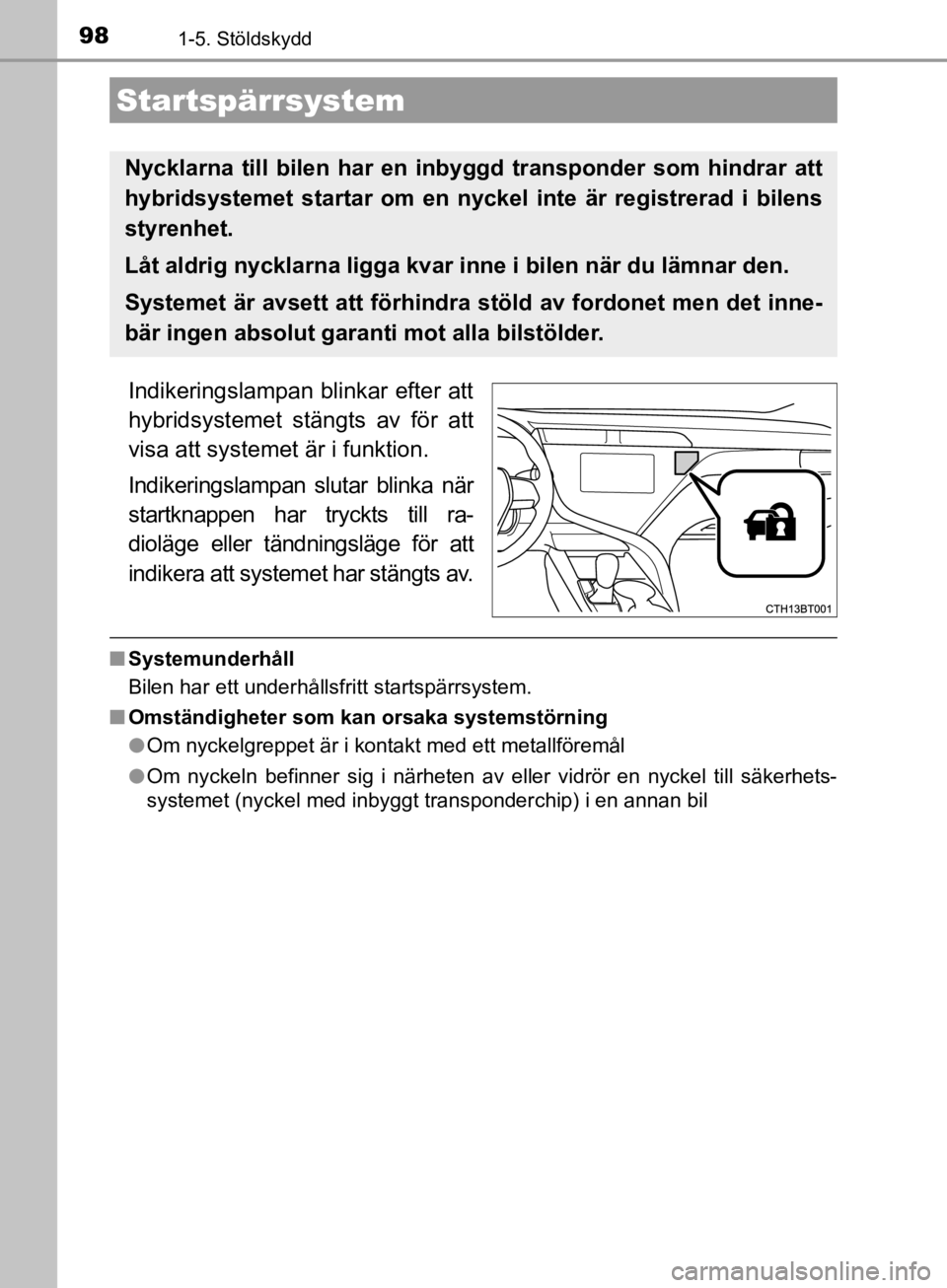

Startspärrsystem
Nycklarna till bilen har en i nbyggd transponder som hindrar att
hybridsystemet startar om en nyckel inte är registrerad i bilens
styrenhet.
Låt aldrig nycklarna ligga kvar inne i bilen när du lämnar den.
Systemet är avsett att förhindra stöld av fordonet men det inne-
bär ingen absolut garanti mot alla bilstölder.
CAMRY_HV_OM_Europe_OM33E11SE.book Page 98 Monday, October 28, 2019 4:48 PM

991-5. Stöldskydd
1
Trygghet och säkerhet
CAMRY_HV_OM33E11SE
OBSERVERA
nSe till att systemet fungerar korrekt
Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller monteras bort.
CAMRY_HV_OM_Europe_OM33E11SE.book Page 99 Monday, October 28, 2019 4:48 PM

1001-5. Stöldskydd
CAMRY_HV_OM33E11SE
Med ljus och ljud ger larmsystemet larm när ett intrång känns av.
Larmet utlöses i följande situationer om larmet är aktiverat:
lEn låst dörr eller baklucka låses upp eller öppnas på annat sätt än
med den elektroniska låsfunktionen eller med fjärrkontrollen. (Dör-
rarna låses automatiskt igen.)
l Motorhuven öppnas.
Stäng dörrarna, bakluckan och
motorhuven, och lås alla dörrarna
med låsfunktionen eller fjärrkon-
trollen. Systemet aktiveras auto-
matiskt efter 30 sekunder.
Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.
Gör något av följande för att inaktivera eller stänga av larmen:
l Lås upp dörrarna eller öppna bakluckan med låsfunktionen eller
fjärrkontrollen.
l Starta hybridsystemet. (Larmet in aktiveras eller stängs av efter
några sekunder.)

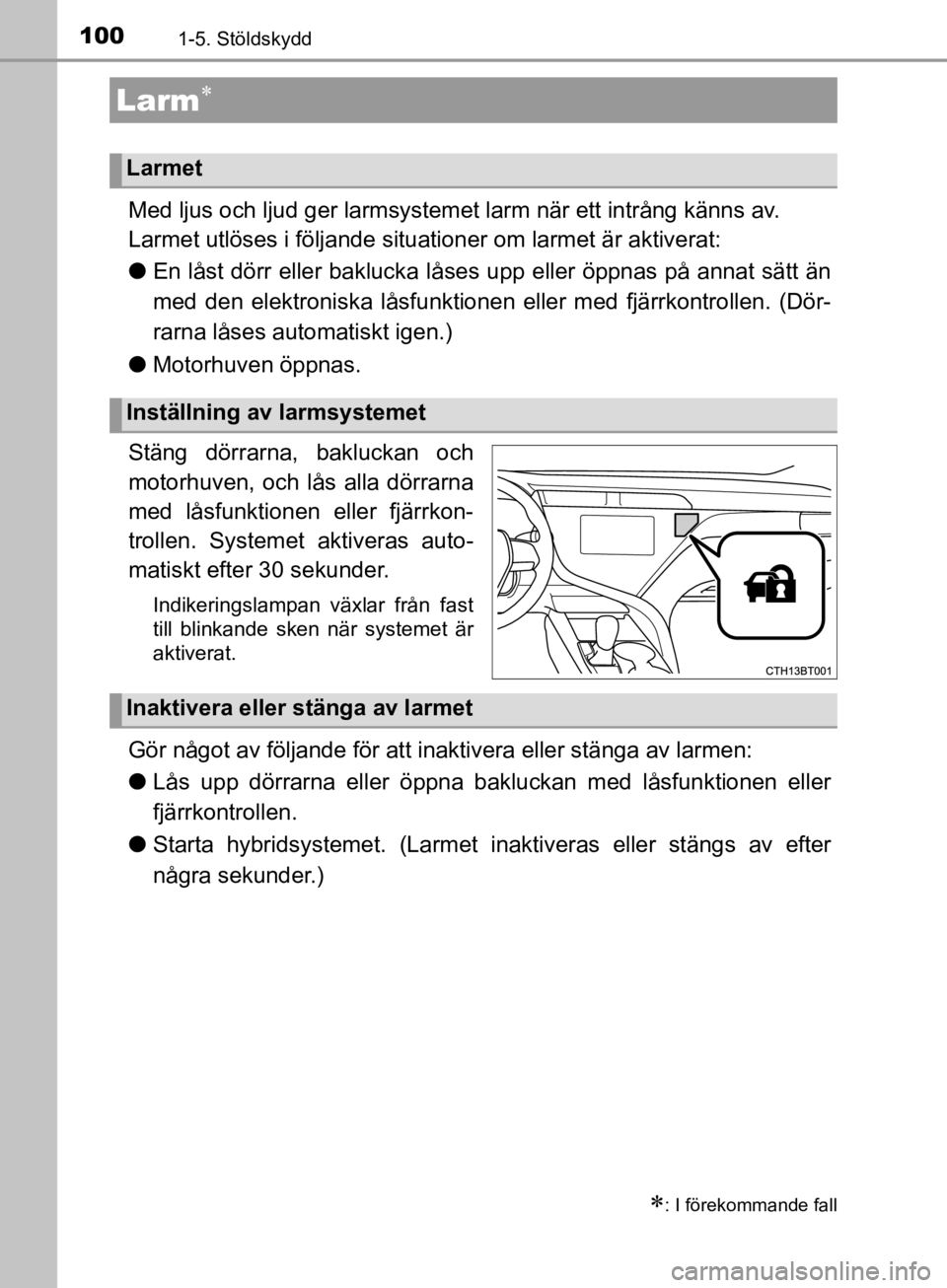

Larm
: I förekommande fall
