3404-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■

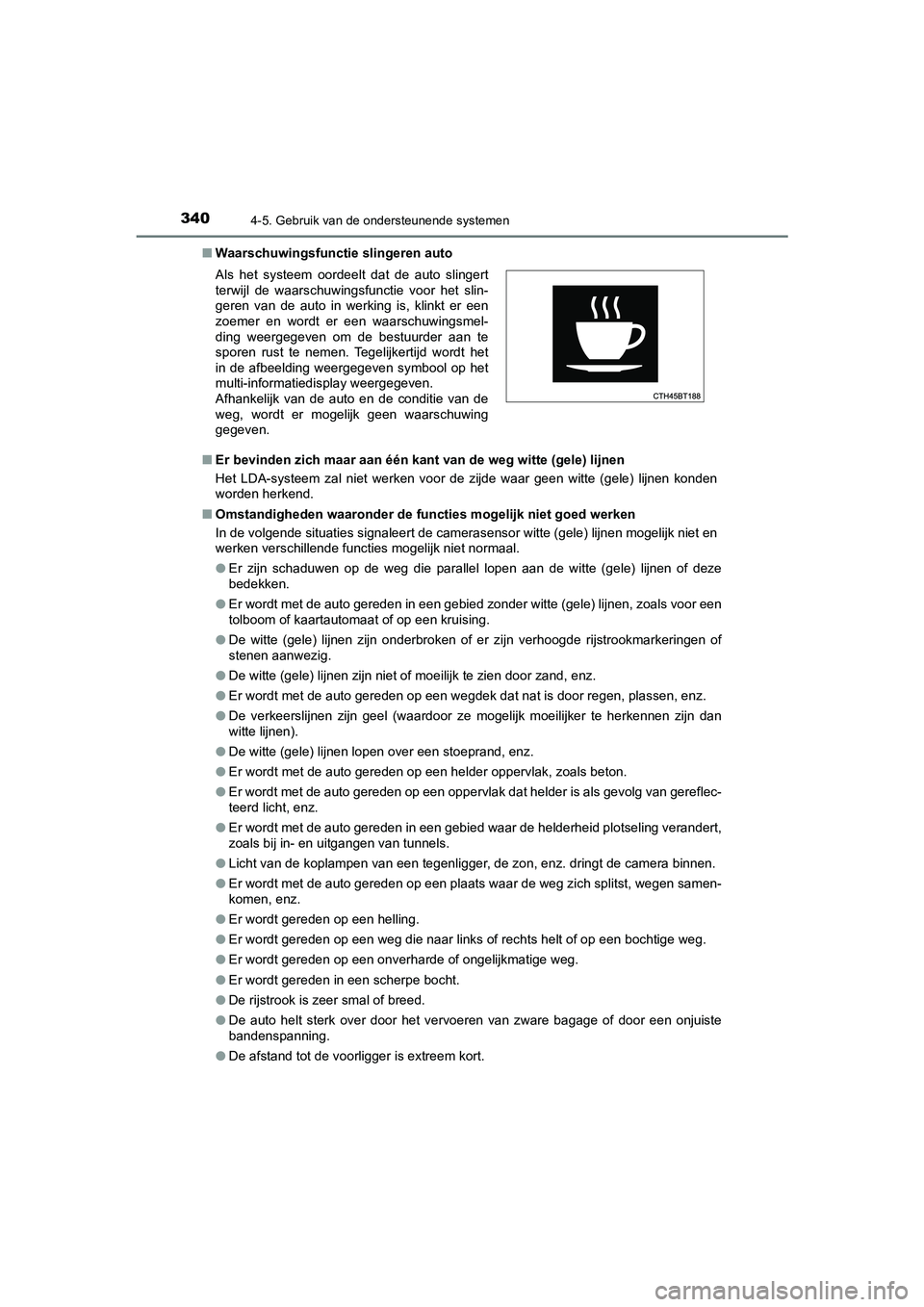

Waarschuwingsfuncti e slingeren auto
■ Er bevinden zich maar aan één kan t van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte ( gele) lijnen konden
worden herkend.
■ Omstandigheden waaronder de func ties mogelijk niet goed werken
In de volgende situaties signaleert de camerasensor witte (gele ) lijnen mogelijk niet en
werken verschillende functies mogelijk niet normaal.
● Er zijn schaduwen op de weg die parallel lopen aan de witte (ge le) lijnen of deze
bedekken.
● Er wordt met de auto gereden in een gebied zonder witte (gele) lijnen, zoals voor een
tolboom of kaartautomaat of op een kruising.
● De witte (gele) lijnen zijn onderbroken of er zijn verhoogde ri jstrookmarkeringen of
stenen aanwezig.
● De witte (gele) lijnen zijn niet of moeilijk te zien door zand, enz.
● Er wordt met de auto gereden op een wegdek dat nat is door regen, plassen, enz.
● De verkeerslijnen zijn geel (waardoor ze mogelijk moeilijker te herkennen zijn dan
witte lijnen).
● De witte (gele) lijnen lopen over een stoeprand, enz.
● Er wordt met de auto gereden op een helder oppervlak, zoals bet on.
● Er wordt met de auto gereden op een oppervlak dat helder is als gevolg van gereflec-
teerd licht, enz.
● Er wordt met de auto gereden in een gebied waar de helderheid p lotseling verandert,
zoals bij in- en uitgangen van tunnels.
● Licht van de koplampen van een tegenligger, de zon, enz. dringt de camera binnen.
● Er wordt met de auto gereden op een plaats waar de weg zich spl itst, wegen samen-
komen, enz.
● Er wordt gereden op een helling.
● Er wordt gereden op een weg die naar links of rechts helt of op een bochtige weg.
● Er wordt gereden op een onverharde of ongelijkmatige weg.
● Er wordt gereden in een scherpe bocht.
● De rijstrook is zeer smal of breed.
● De auto helt sterk over door het vervoeren van zware bagage of door een onjuiste
bandenspanning.
● De afstand tot de voorligger is extreem kort.
Als het systeem oordeelt dat de auto slingert
terwijl de waarschuwingsfunctie voor het slin-
geren van de auto in werking is, klinkt er een
zoemer en wordt er een waarschuwingsmel-
ding weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd wordt het
in de afbeelding weergegeven symbool op het
multi-informatiedisplay weergegeven.
Afhankelijk van de auto en de conditie van de
weg, wordt er mogelijk geen waarschuwing
gegeven.
CAMRY_HV_OM_Europe_OM33E11E
.book Page 340 Monday, October 7, 2019 12:19 PM

3424-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

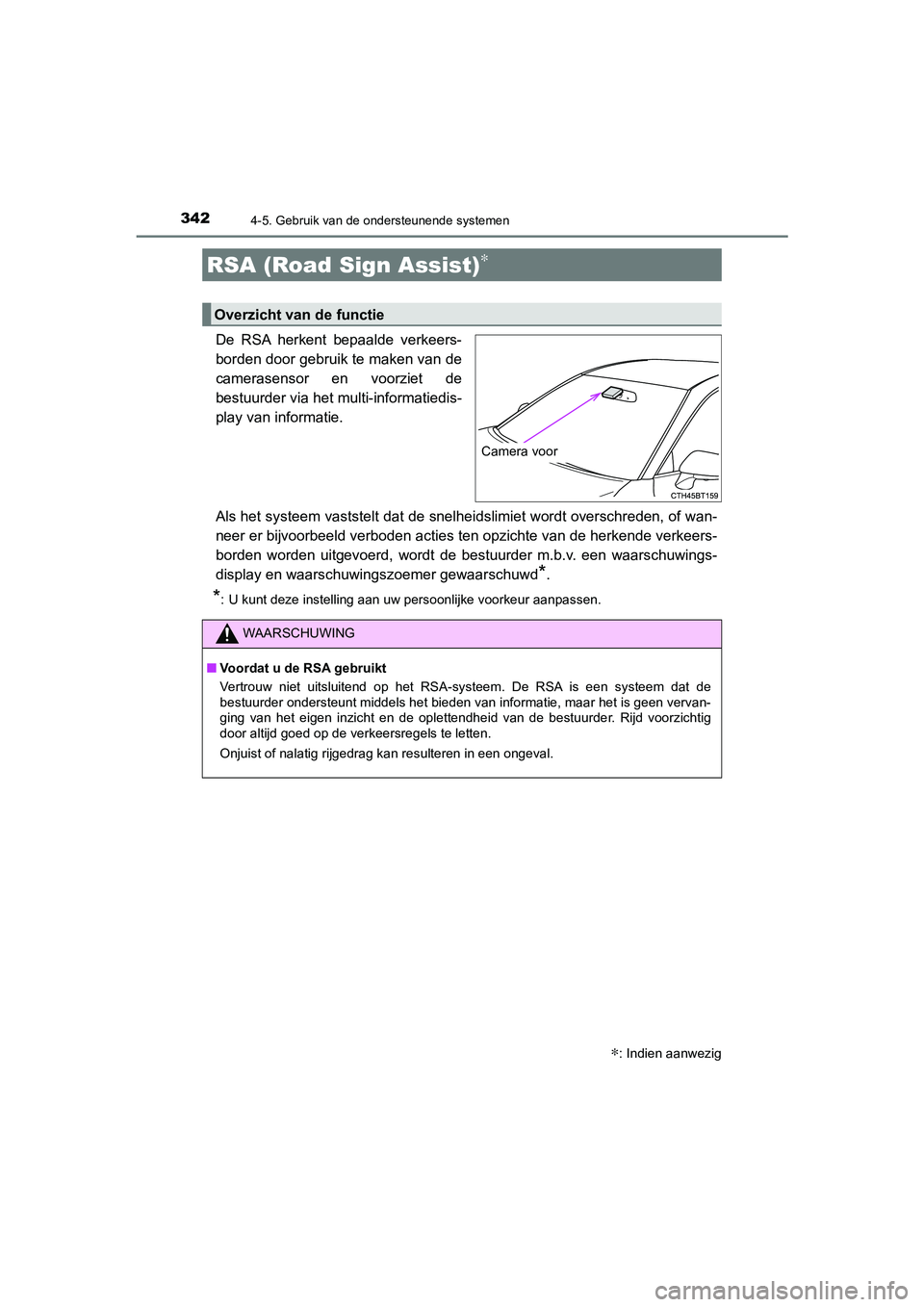

De RSA herkent bepaalde verkeers-
borden door gebruik te maken van de
camerasensor en voorziet de
bestuurder via het multi-informatiedis-
play van informatie.
Als het systeem vaststelt dat de snelheidslimiet wordt overschreden, of wan-
neer er bijvoorbeeld verboden acties ten opzichte van de herken de verkeers-
borden worden uitgevoerd, wordt de bestuurder m.b.v. een waarschuwings-
display en waarschuwingszoemer gewaarschuwd
*.
*: U kunt deze instelling aan uw persoonlijke voorkeur aanpassen.
RSA (Road Sign Assist)∗
∗: Indien aanwezig
Overzicht van de functie
Camera voor
WAARSCHUWING
■ Voordat u de RSA gebruikt
Vertrouw niet uitsluitend op het RSA-systeem. De RSA is een sys teem dat de
bestuurder ondersteunt middels het bieden van informatie, maar het is geen vervan-
ging van het eigen inzicht en de oplettendheid van de bestuurde r. Rijd voorzichtig
door altijd goed op de verkeersregels te letten.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
CAMRY_HV_OM_Europe_OM33E11E .book Page 342 Monday, October 7, 2019 12:19 PM

3434-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

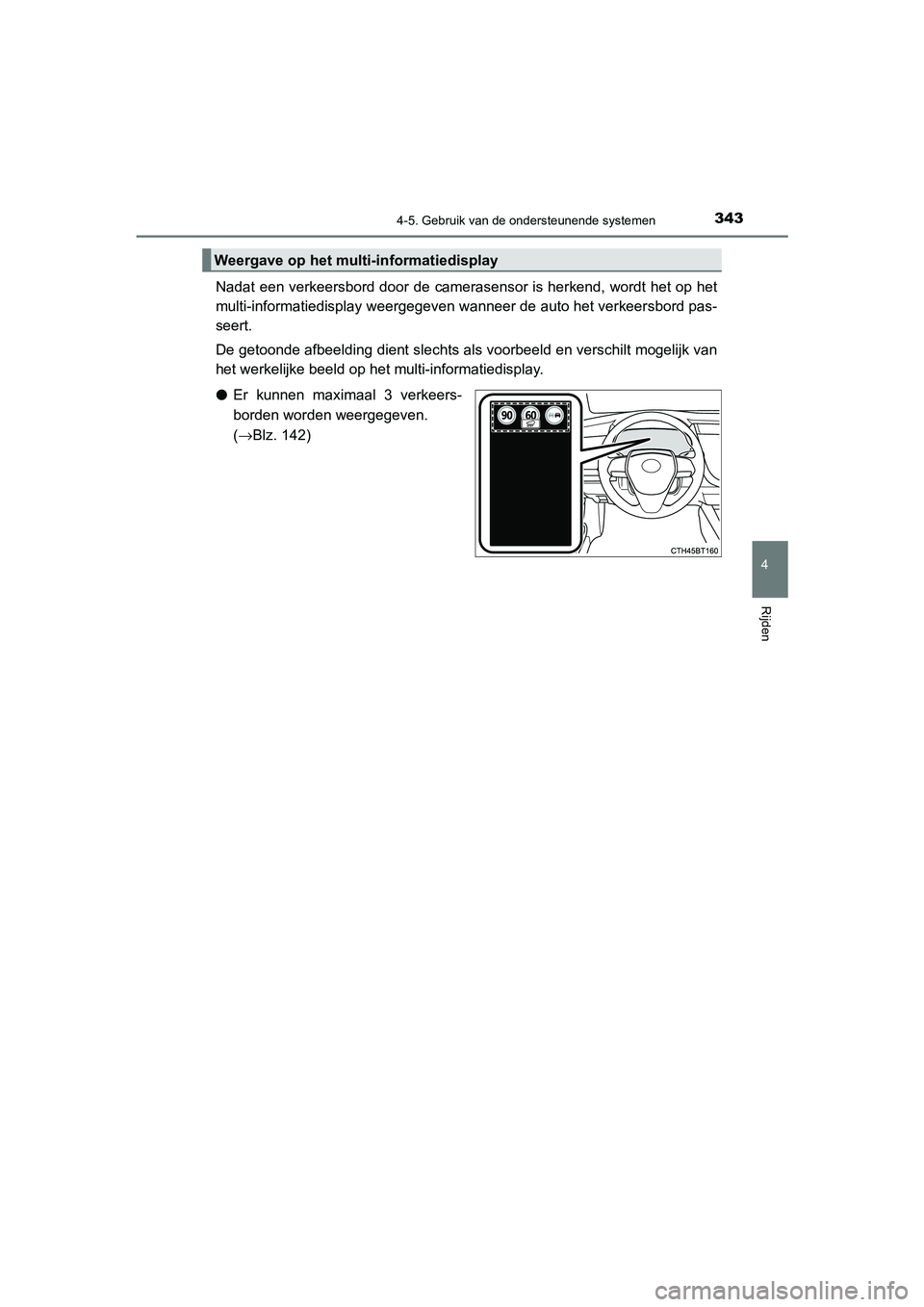

Nadat een verkeersbord door de camerasensor is herkend, wordt het op het
multi-informatiedisplay weergegeven wanneer de auto het verkeersbord pas-
seert.
De getoonde afbeelding dient slechts als voorbeeld en verschilt mogelijk van
het werkelijke beeld op het multi-informatiedisplay.
● Er kunnen maximaal 3 verkeers-
borden worden weergegeven.
(→Blz. 142)
Weergave op het multi-informatiedisplay
CAMRY_HV_OM_Europe_OM33E11E .book Page 343 Monday, October 7, 2019 12:19 PM

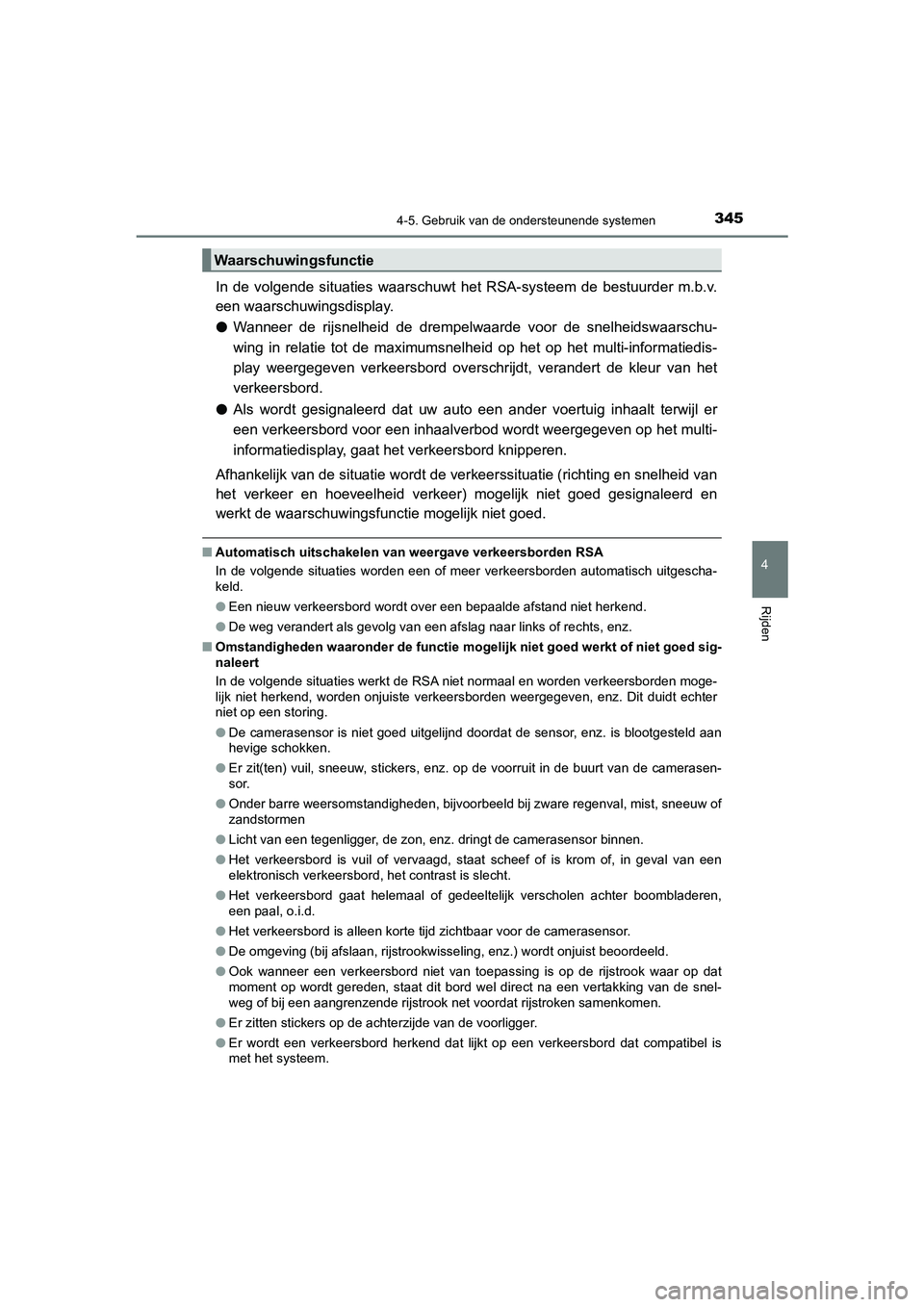

3454-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
In de volgende situaties waarschuwt het RSA-systeem de bestuurder m.b.v.
een waarschuwingsdisplay.
● Wanneer de rijsnelheid de drempelwaarde voor de snelheidswaarsc hu-
wing in relatie tot de maximumsnelheid op het op het multi-info rmatiedis-
play weergegeven verkeersbord overschrijdt, verandert de kleur van het
verkeersbord.
● Als wordt gesignaleerd dat uw auto een ander voertuig inhaalt t erwijl er
een verkeersbord voor een inhaalverbod wordt weergegeven op het multi-
informatiedisplay, gaat het verkeersbord knipperen.
Afhankelijk van de situatie wordt de verkeerssituatie (richting en snelheid van
het verkeer en hoeveelheid verkeer) mogelijk niet goed gesignal eerd en
werkt de waarschuwingsfunctie mogelijk niet goed.
■ Automatisch uitschakelen van weergave verkeersborden RSA
In de volgende situaties worden een of meer verkeersborden auto matisch uitgescha-
keld.
● Een nieuw verkeersbord wordt over een bepaalde afstand niet her kend.
● De weg verandert als gevolg van een afslag naar links of rechts , enz.
■ Omstandigheden waaronder de func tie mogelijk niet goed werkt of niet goed sig-
naleert
In de volgende situaties werkt de RSA niet normaal en worden ve rkeersborden moge-
lijk niet herkend, worden onjuiste verkeersborden weergegeven, enz. Dit duidt echter
niet op een storing.
● De camerasensor is niet goed uitgelijnd doordat de sensor, enz. is blootgesteld aan
hevige schokken.
● Er zit(ten) vuil, sneeuw, stickers, enz. op de voorruit in de b uurt van de camerasen-
sor.
● Onder barre weersomstandigheden, bijvoorbeeld bij zware regenval, mist, sneeuw of
zandstormen
● Licht van een tegenligger, de zon, enz. dringt de camerasensor binnen.
● Het verkeersbord is vuil of vervaagd, staat scheef of is krom o f, in geval van een
elektronisch verkeersbord, het contrast is slecht.
● Het verkeersbord gaat helemaal of gedeeltelijk verscholen achte r boombladeren,
een paal, o.i.d.
● Het verkeersbord is alleen korte tijd zichtbaar voor de cameras ensor.
● De omgeving (bij afslaan, rijstrookwisseling, enz.) wordt onjui st beoordeeld.
● Ook wanneer een verkeersbord niet van toepassing is op de rijstrook waar op dat
moment op wordt gereden, staat dit bord wel direct na een vertakking van de snel-
weg of bij een aangrenzende rijstrook net voordat rijstroken sa menkomen.
● Er zitten stickers op de achterzijde van de voorligger.
● Er wordt een verkeersbord herkend dat lijkt op een verkeersbord dat compatibel is
met het systeem.
Waarschuwingsfunctie
CAMRY_HV_OM_Europe_OM33E11E .book Page 345 Monday, October 7, 2019 12:19 PM

3464-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE●

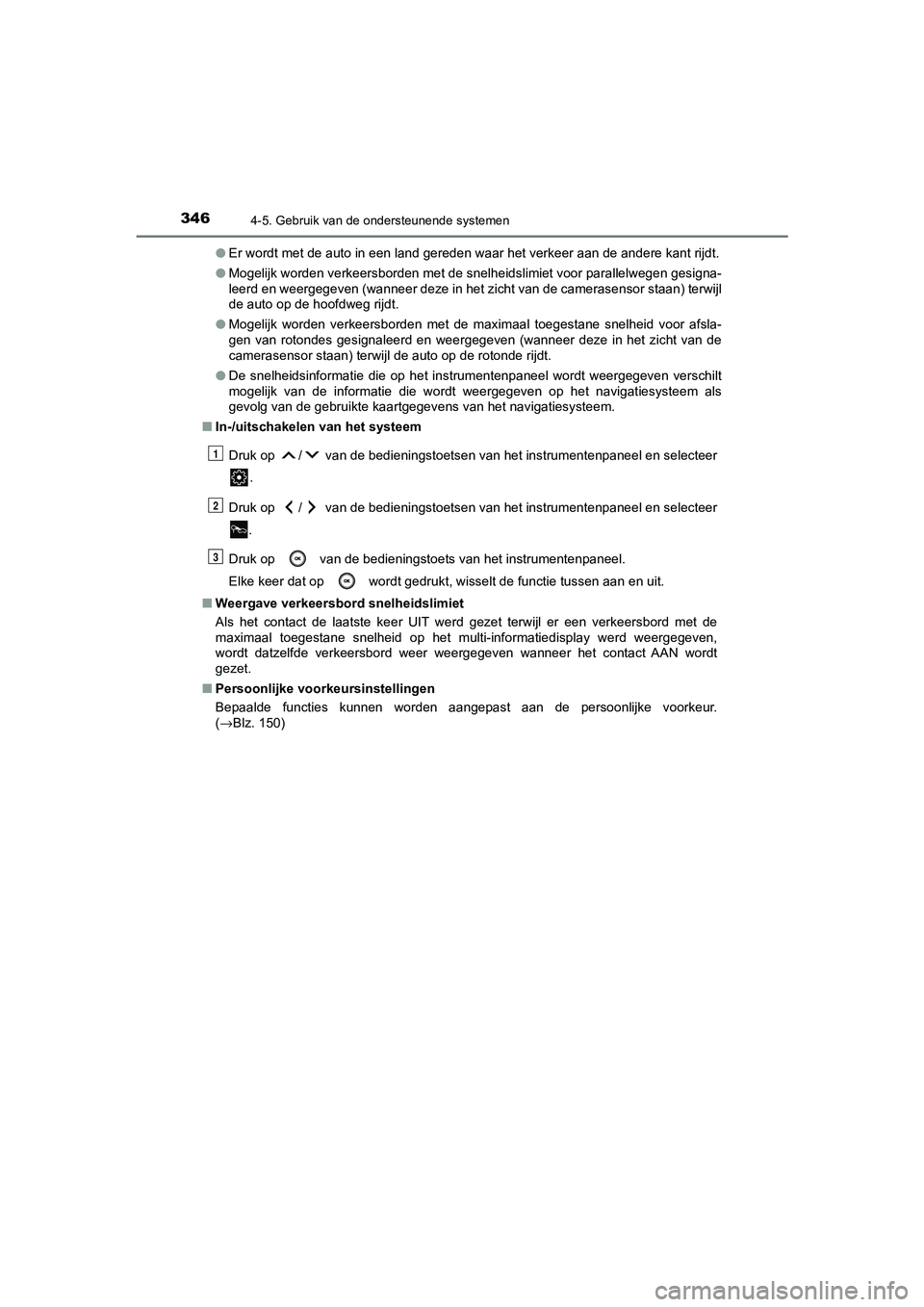

Er wordt met de auto in een land gereden waar het verkeer aan de andere kant rijdt.
● Mogelijk worden verkeersborden met de snelheidslimiet voor para llelwegen gesigna-
leerd en weergegeven (wanneer deze in het zicht van de camerase nsor staan) terwijl
de auto op de hoofdweg rijdt.
● Mogelijk worden verkeersborden met de maximaal toegestane snelh eid voor afsla-
gen van rotondes gesignaleerd en weergegeven (wanneer deze in het zicht van de
camerasensor staan) terwijl de auto op de rotonde rijdt.
● De snelheidsinformatie die op het instrumentenpaneel wordt weergegeven verschilt
mogelijk van de informatie die wordt weergegeven op het navigat iesysteem als
gevolg van de gebruikte kaartgegevens van het navigatiesysteem.
■ In-/uitschakelen van het systeem
Druk op / van de bedieningstoetsen van het instrumentenpaneel e n selecteer
.
Druk op / van de bedieningstoetsen van het instrumentenpaneel e n selecteer
.
Druk op van de bedieningstoets van het instrumentenpaneel.
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en uit.
■ Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd gezet terwijl er een v erkeersbord met de
maximaal toegestane snelheid op het multi-informatiedisplay wer d weergegeven,
wordt datzelfde verkeersbord weer weergegeven wanneer het conta ct AAN wordt
gezet.
■ Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast aan de persoonlijke v oorkeur.
(→ Blz. 150)
1
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 346 Monday, October 7, 2019 12:19 PM

3484-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE

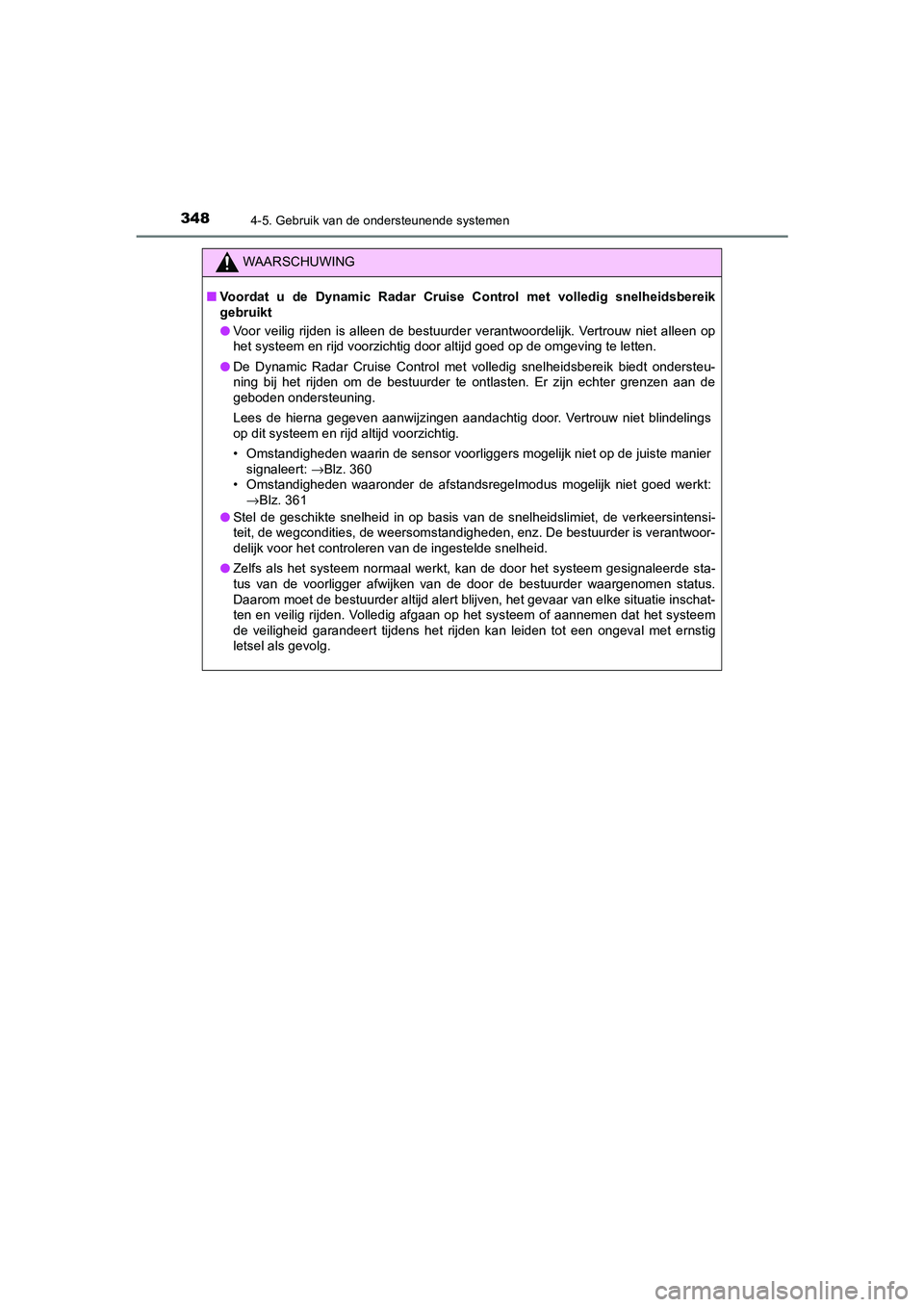

WAARSCHUWING
■Voordat u de Dynamic Radar Cruise Control met volledig snelheid sbereik
gebruikt
● Voor veilig rijden is alleen de bestuurder verantwoordelijk. Vertrouw niet alleen op
het systeem en rijd voorzichtig d oor altijd goed op de omgeving te letten.
● De Dynamic Radar Cruise Control met volledig snelheidsbereik biedt ondersteu-
ning bij het rijden om de bestuurder te ontlasten. Er zijn echter grenzen aan de
geboden ondersteuning.
Lees de hierna gegeven aanwijzingen aandachtig door. Vertrouw n iet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op d e juiste manier
signaleert: →Blz. 360
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet g oed werkt:
→ Blz. 361
● Stel de geschikte snelheid in op basis van de snelheidslimiet, de verkeersintensi-
teit, de wegcondities, de weersomstandigheden, enz. De bestuurd er is verantwoor-
delijk voor het controleren van de ingestelde snelheid.
● Zelfs als het systeem normaal wer kt, kan de door het systeem gesignaleerde sta-
tus van de voorligger afwijken van de door de bestuurder waarge nomen status.
Daarom moet de bestuurder altijd alert blijven, het gevaar van elke situatie inschat-
ten en veilig rijden. Volledig afgaan op het systeem of aanneme n dat het systeem
de veiligheid garandeert tijdens het rijden kan leiden tot een ongeval met ernstig
letsel als gevolg.
CAMRY_HV_OM_Europe_OM33E11E .book Page 348 Monday, October 7, 2019 12:19 PM

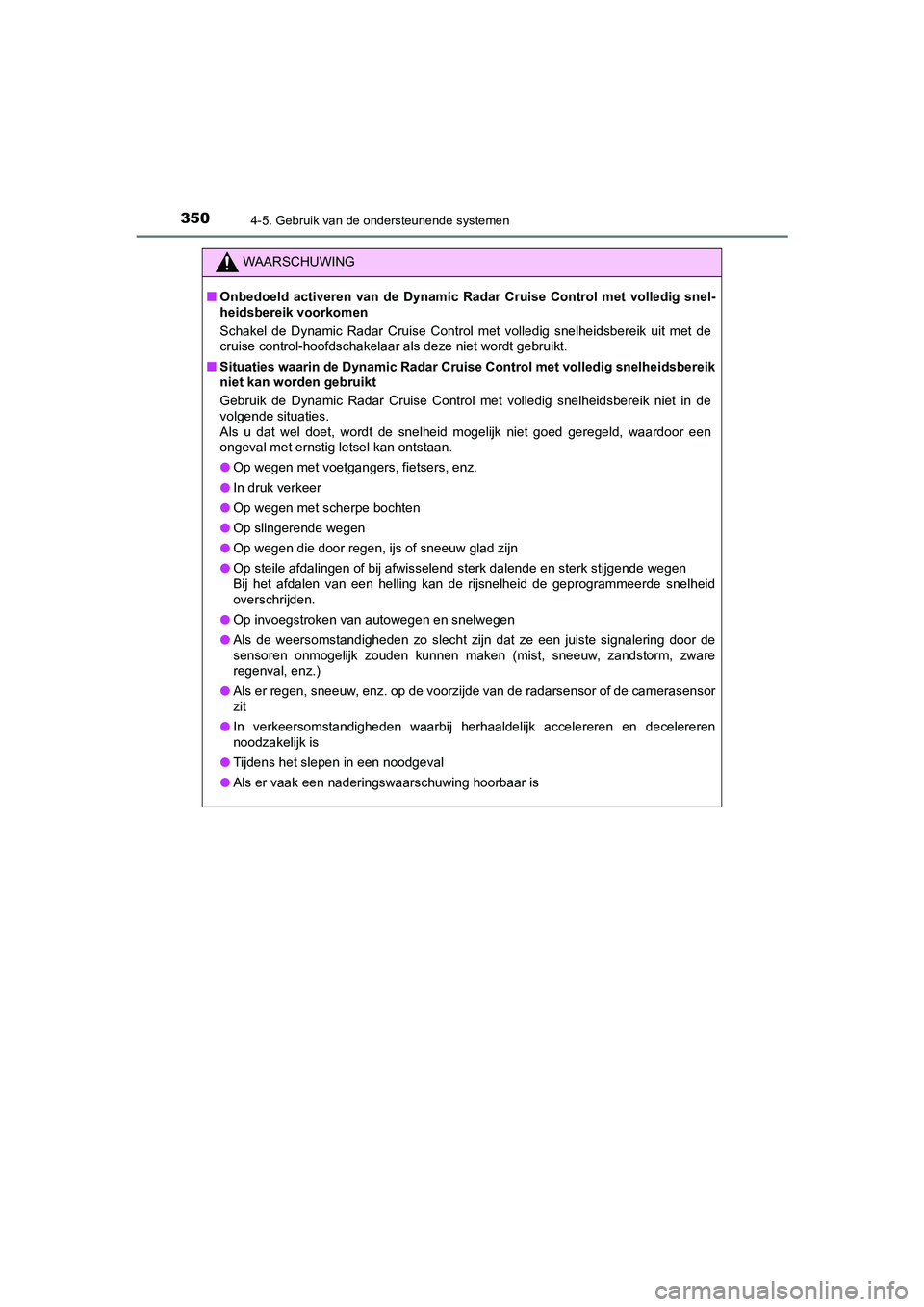

3504-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Onbedoeld activeren van de Dynamic Radar Cruise Control met vol ledig snel-
heidsbereik voorkomen
Schakel de Dynamic Radar Cruise Control met volledig snelheidsb ereik uit met de
cruise control-hoofdschakelaar als deze niet wordt gebruikt.
■ Situaties waarin de Dynamic Rada r Cruise Control met volledig snelheidsbereik
niet kan worden gebruikt
Gebruik de Dynamic Radar Cruise Control met volledig snelheidsb ereik niet in de
volgende situaties.
Als u dat wel doet, wordt de snelheid mogelijk niet goed geregeld, waardoor een
ongeval met ernstig letsel kan ontstaan.
● Op wegen met voetgangers, fietsers, enz.
● In druk verkeer
● Op wegen met scherpe bochten
● Op slingerende wegen
● Op wegen die door regen, ijs of sneeuw glad zijn
● Op steile afdalingen of bij afwisselend sterk dalende en sterk stijgende wegen
Bij het afdalen van een helling kan de rijsnelheid de geprogrammeerde snelheid
overschrijden.
● Op invoegstroken van autowegen en snelwegen
● Als de weersomstandigheden zo slecht zijn dat ze een juiste sig nalering door de
sensoren onmogelijk zouden kunnen maken (mist, sneeuw, zandstor m, zware
regenval, enz.)
● Als er regen, sneeuw, enz. op de voorzijde van de radarsensor o f de camerasensor
zit
● In verkeersomstandigheden waarbij herhaaldelijk accelereren en decelereren
noodzakelijk is
● Tijdens het slepen in een noodgeval
● Als er vaak een naderings waarschuwing hoorbaar is
CAMRY_HV_OM_Europe_OM33E11E .book Page 350 Monday, October 7, 2019 12:19 PM

3514-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden

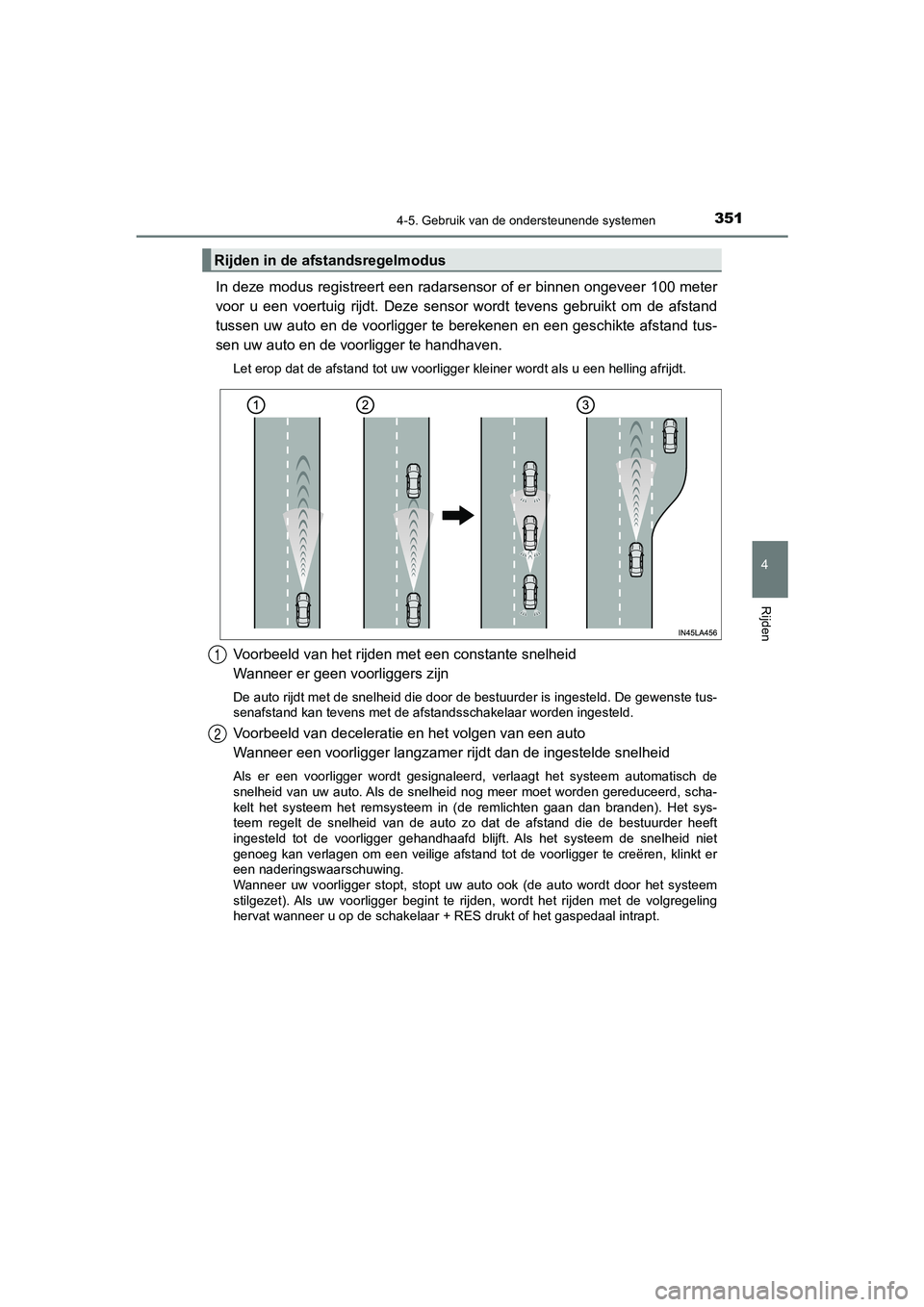

In deze modus registreert een radarsensor of er binnen ongeveer 100 meter
voor u een voertuig rijdt. Deze sensor wordt tevens gebruikt om de afstand
tussen uw auto en de voorligger te berekenen en een geschikte a fstand tus-
sen uw auto en de voorligger te handhaven.
Let erop dat de afstand tot uw vo orligger kleiner wordt als u een helling afrijdt.
Voorbeeld van het rijden met een constante snelheid
Wanneer er geen voorliggers zijn
De auto rijdt met de snelheid die door de bestuurder is ingeste ld. De gewenste tus-
senafstand kan tevens met de af standsschakelaar worden ingestel d.
Voorbeeld van deceleratie en het volgen van een auto
Wanneer een voorligger langzamer rijdt dan de ingestelde snelhe id
Als er een voorligger wordt gesignaleerd, verlaagt het systeem automatisch de
snelheid van uw auto. Als de snelheid nog meer moet worden gere duceerd, scha-
kelt het systeem het remsysteem in (de remlichten gaan dan bran den). Het sys-
teem regelt de snelheid van de auto zo dat de afstand die de be stuurder heeft
ingesteld tot de voorligger gehandhaafd blijft. Als het systeem de snelheid niet
genoeg kan verlagen om een veilige afstand tot de voorligger te creëren, klinkt er
een naderingswaarschuwing.
Wanneer uw voorligger stopt, stopt uw auto ook (de auto wordt d oor het systeem
stilgezet). Als uw voorligger begint te rijden, wordt het rijden met de volgregeling
hervat wanneer u op de schakelaar + RES drukt of het gaspedaal intrapt.
Rijden in de afstandsregelmodus
1
2
CAMRY_HV_OM_Europe_OM33E11E.book Page 351 Monday, October 7, 2019 12:19 PM

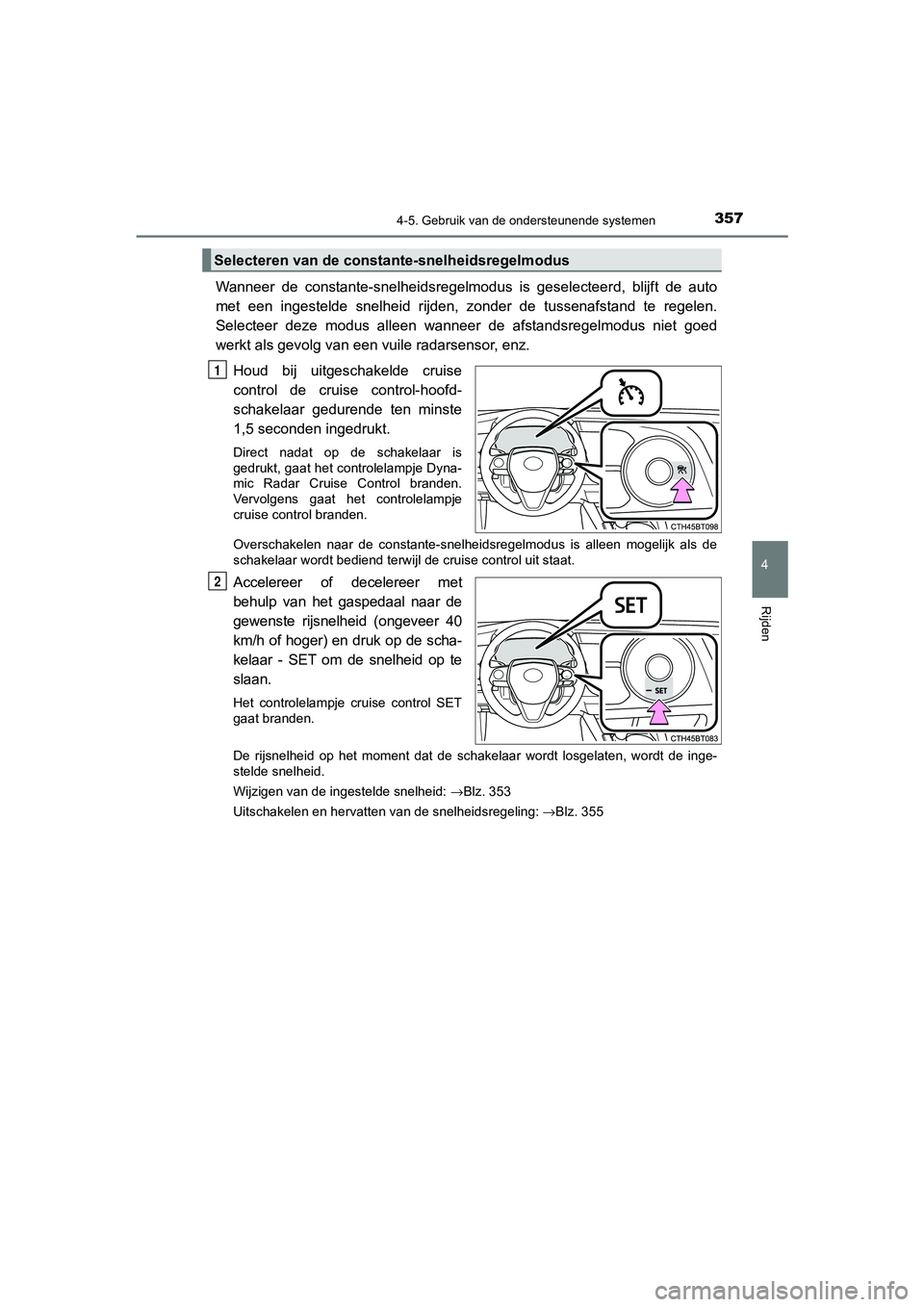

3574-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Wanneer de constante-snelheidsregelmodus is geselecteerd, blijft de auto
met een ingestelde snelheid rijden, zonder de tussenafstand te regelen.
Selecteer deze modus alleen wanneer de afstandsregelmodus niet goed
werkt als gevolg van een vuile radarsensor, enz.
Houd bij uitgeschakelde cruise
control de cruise control-hoofd-
schakelaar gedurende ten minste
1,5 seconden ingedrukt.
Direct nadat op de schakelaar is
gedrukt, gaat het controlelampje Dyna-
mic Radar Cruise Control branden.
Vervolgens gaat het controlelampje
cruise control branden.
Overschakelen naar de constante-snelheidsregelmodus is alleen mogelijk als de
schakelaar wordt bediend terwijl de cruise control uit staat.
Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer 40
km/h of hoger) en druk op de scha-
kelaar - SET om de snelheid op te
slaan.
Het controlelampje cruise control SET
gaat branden.
De rijsnelheid op het moment dat de schakelaar wordt losgelaten , wordt de inge-
stelde snelheid.
Wijzigen van de ingestelde snelheid: →Blz. 353
Uitschakelen en hervatten van de snelheidsregeling: →Blz. 355
Selecteren van de consta nte-snelheidsregelmodus
1
2
CAMRY_HV_OM_Europe_OM33E11E .book Page 357 Monday, October 7, 2019 12:19 PM

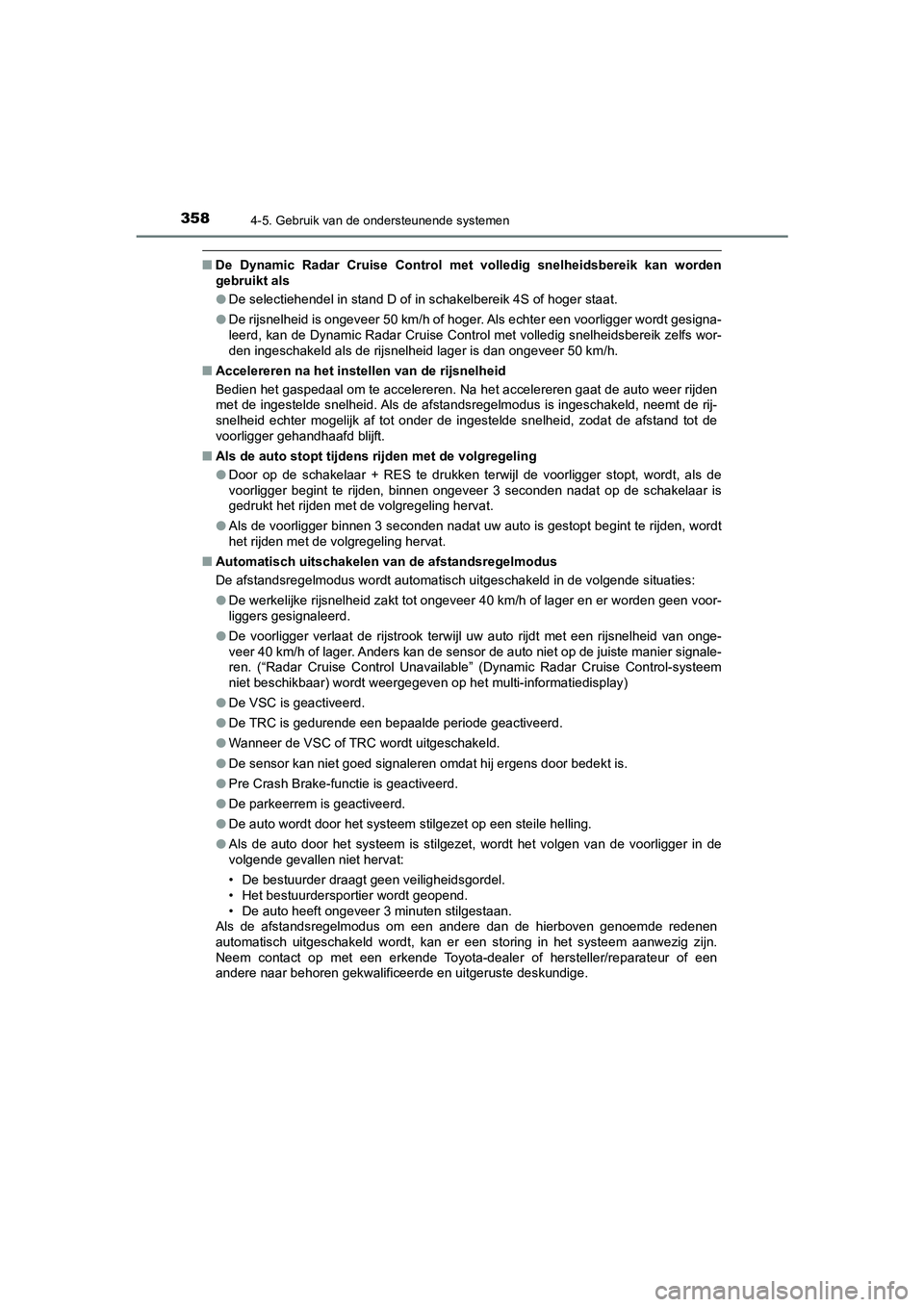

3584-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
■De Dynamic Radar Cruise Control met volledig snelheidsbereik kan worden
gebruikt als
● De selectiehendel in stand D of in schakelbereik 4S of hoger st aat.
● De rijsnelheid is ongeveer 50 km/h of hoger. Als echter een voorligger wordt gesigna-
leerd, kan de Dynamic Radar Cruise Control met volledig snelhei dsbereik zelfs wor-
den ingeschakeld als de rijsnelheid lager is dan ongeveer 50 km /h.
■ Accelereren na het instel len van de rijsnelheid
Bedien het gaspedaal om te accelereren. Na het accelereren gaat de auto weer rijden
met de ingestelde snelheid. Als de afstandsregelmodus is ingesc hakeld, neemt de rij-
snelheid echter mogelijk af tot onder de ingestelde snelheid, z odat de afstand tot de
voorligger gehandhaafd blijft.
■ Als de auto stopt tijdens rijden met de volgregeling
● Door op de schakelaar + RES te drukken terwijl de voorligger st opt, wordt, als de
voorligger begint te rijden, binnen ongeveer 3 seconden nadat o p de schakelaar is
gedrukt het rijden met de volgregeling hervat.
● Als de voorligger binnen 3 seconden nadat uw auto is gestopt be gint te rijden, wordt
het rijden met de volgregeling hervat.
■ Automatisch uitschakelen van de afstandsregelmodus
De afstandsregelmodus wordt automatisch uitgeschakeld in de volgende situaties:
● De werkelijke rijsnelheid zakt tot ongeveer 40 km/h of lager en er worden geen voor-
liggers gesignaleerd.
● De voorligger verlaat de rijstrook terwijl uw auto rijdt met ee n rijsnelheid van onge-
veer 40 km/h of lager. Anders kan de sensor de auto niet op de juiste manier signale-
ren. (“Radar Cruise Control Unav ailable” (Dynamic Radar Cruise Control-systeem
niet beschikbaar) wordt weergegeven op het multi-informatiedisp lay)
● De VSC is geactiveerd.
● De TRC is gedurende een bepaalde periode geactiveerd.
● Wanneer de VSC of TRC wordt uitgeschakeld.
● De sensor kan niet goed signaleren omdat hij ergens door bedekt is.
● Pre Crash Brake-functie is geactiveerd.
● De parkeerrem is geactiveerd.
● De auto wordt doo r het systeem stilgezet op een steile helling.
● Als de auto door het systeem is st ilgezet, wordt het volgen van de voorligger in de
volgende gevallen niet hervat:
• De bestuurder draagt geen veiligheidsgordel.
• Het bestuurdersportier wordt geopend.
• De auto heeft ongeveer 3 minuten stilgestaan.
Als de afstandsregelmodus om een andere dan de hierboven genoem de redenen
automatisch uitgeschakeld wordt, kan er een storing in het syst eem aanwezig zijn.
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33E11E .book Page 358 Monday, October 7, 2019 12:19 PM
