sensor TOYOTA CAMRY 2020 Instructieboekje (in Dutch)

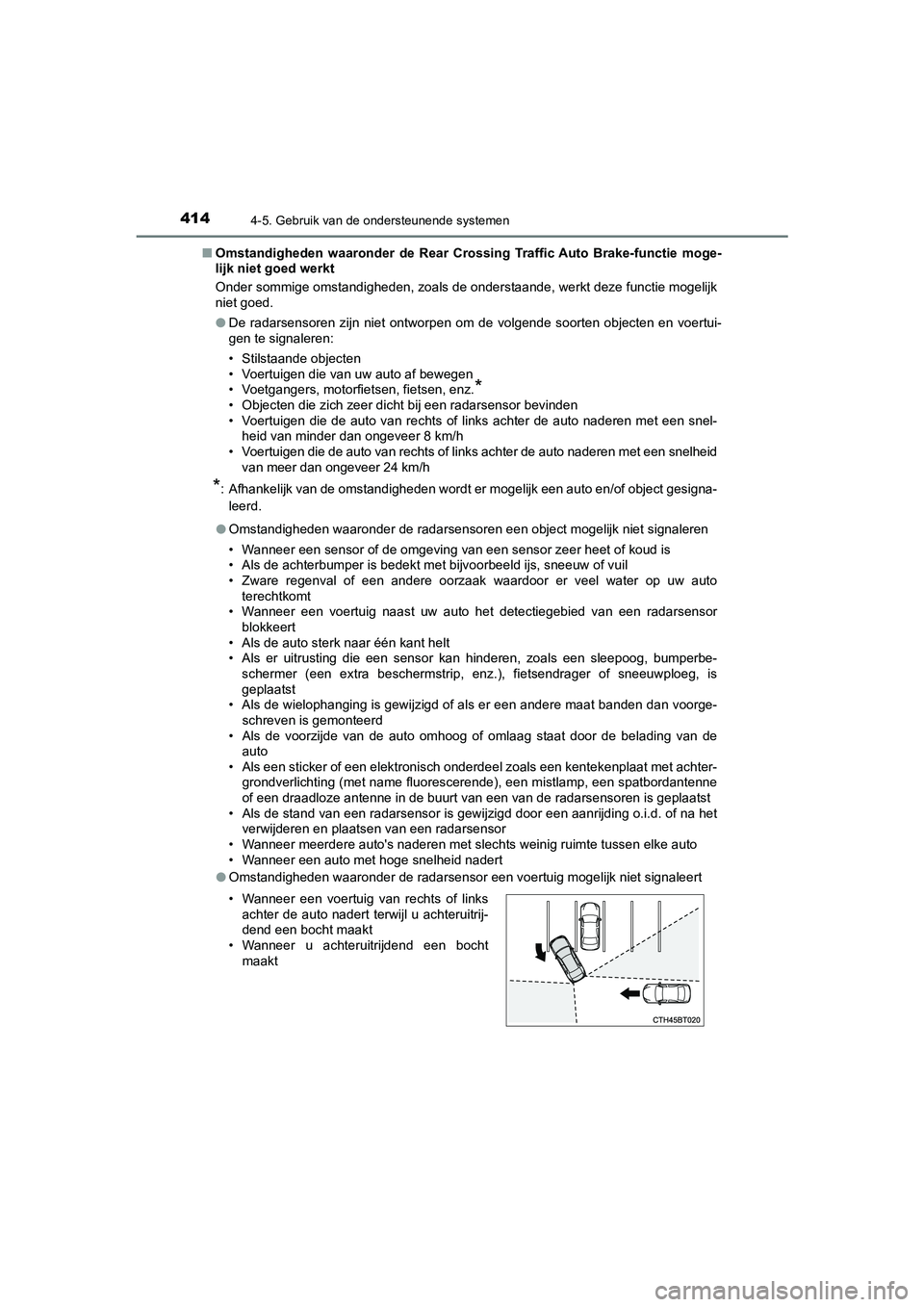

4144-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Omstandigheden waaronder de Rear Crossing Traffic Auto Brake-functie moge-
lijk niet goed werkt
Onder sommige omstandigheden, zoals de onderstaande, werkt deze functie mogelijk
niet goed.
● De radarsensoren zijn niet ontworpen om de volgende soorten obj ecten en voertui-
gen te signaleren:
• Stilstaande objecten
• Voertuigen die van uw auto af bewegen
• Voetgangers, motorfietsen, fietsen, enz.
*
• Objecten die zich zeer dicht bij een radarsensor bevinden
• Voertuigen die de auto van rechts of links achter de auto nade ren met een snel-
heid van minder dan ongeveer 8 km/h
• Voertuigen die de auto van rechts of links achter de auto nade ren met een snelheid
van meer dan ongeveer 24 km/h
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object gesigna-
leerd.
● Omstandigheden waaronder de radarsensoren een object mogelijk n iet signaleren
• Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
• Als de achterbumper is bedekt met bijvoorbeeld ijs, sneeuw of vuil
• Zware regenval of een andere oorzaak waardoor er veel water op uw auto
terechtkomt
• Wanneer een voertuig naast uw auto het detectiegebied van een radarsensor
blokkeert
• Als de auto sterk naar één kant helt
• Als er uitrusting die een sensor kan hinderen, zoals een sleep oog, bumperbe-
schermer (een extra beschermstrip, enz.), fietsendrager of snee uwploeg, is
geplaatst
• Als de wielophanging is gewijzigd of als er een andere maat ba nden dan voorge-
schreven is gemonteerd
• Als de voorzijde van de auto omhoog of omlaag staat door de be lading van de
auto
• Als een sticker of een elektronisch onderdeel zoals een kentek enplaat met achter-
grondverlichting (met name fluorescerende), een mistlamp, een spatbordantenne
of een draadloze antenne in de buurt van een van de radarsensoren is geplaatst
• Als de stand van een radarsensor is gewijzigd door een aanrijd ing o.i.d. of na het
verwijderen en plaatsen van een radarsensor
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke auto
• Wanneer een auto met hoge snelheid nadert
● Omstandigheden waaronder de radarsensor een voertuig mogelijk n iet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruitrij-
dend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
CAMRY_HV_OM_Europe_OM33E11E .book Page 414 Monday, October 7, 2019 12:19 PM

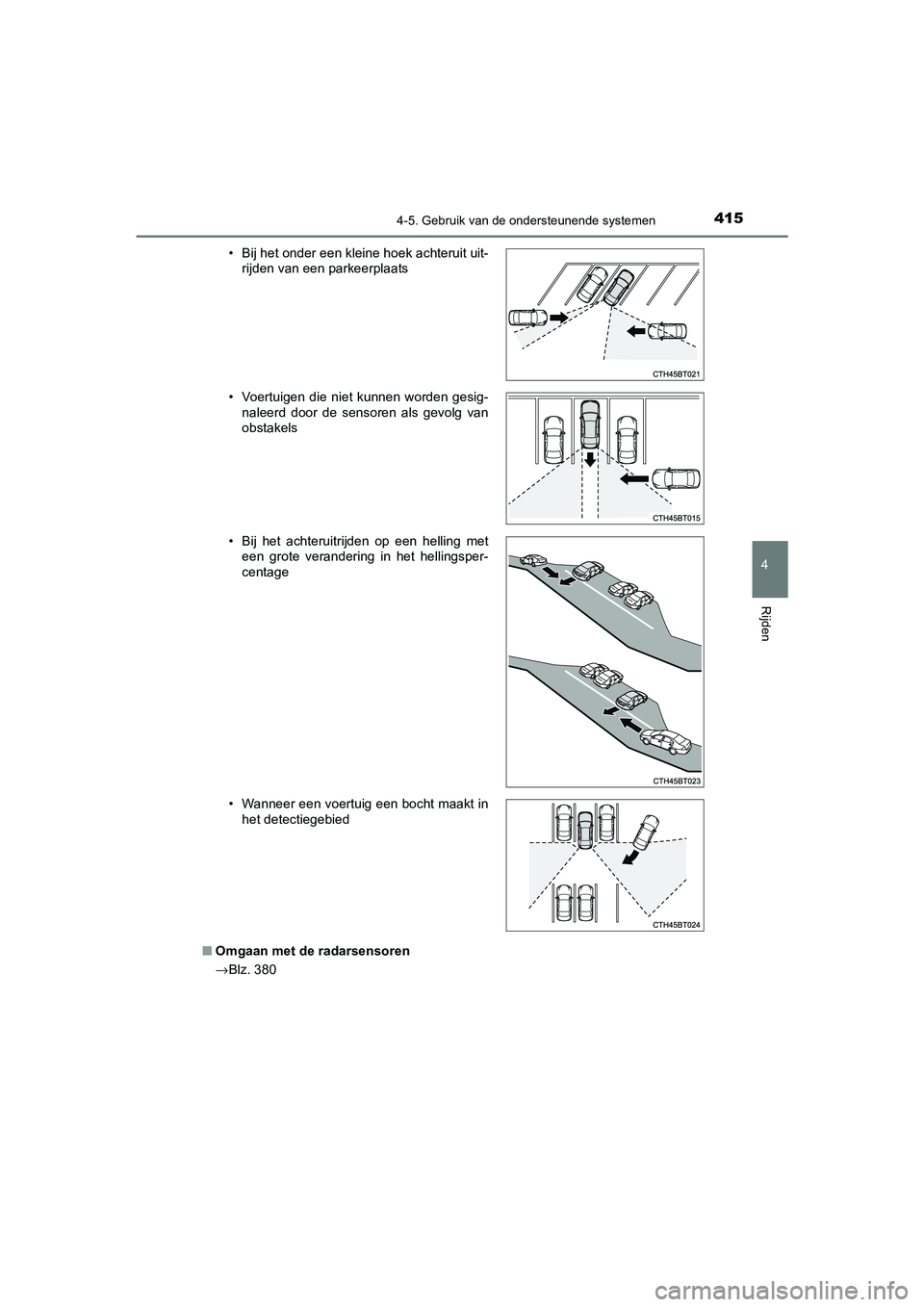

4154-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Omgaan met de radarsensoren
→Blz. 380• Bij het onder een kleine hoek achteruit uit-
rijden van een parkeerplaats
• Voertuigen die niet kunnen worden gesig- naleerd door de sensoren als gevolg van
obstakels
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
CAMRY_HV_OM_Europe_OM33E11E .book Page 415 Monday, October 7, 2019 12:19 PM

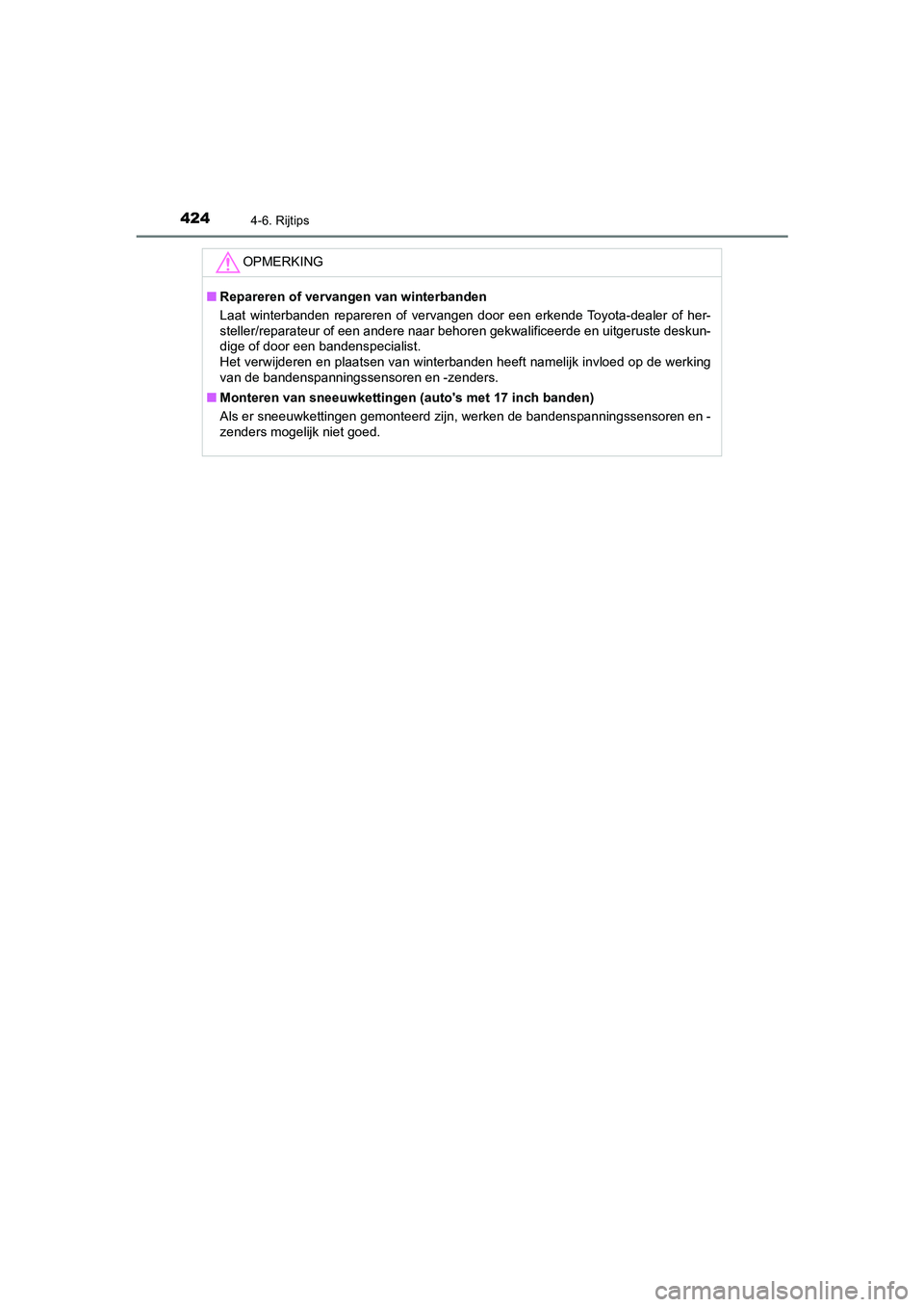

4244-6. Rijtips
CAMRY_HV_EE
OPMERKING
■Repareren of vervangen van winterbanden
Laat winterbanden repareren of vervangen door een erkende Toyot a-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige of door een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de werking
van de bandenspanningssensoren en -zenders.
■ Monteren van sneeuwkettingen (auto's met 17 inch banden)
Als er sneeuwkettingen gemonteerd zijn, werken de bandenspannin gssensoren en -
zenders mogelijk niet goed.
CAMRY_HV_OM_Europe_OM33E11E .book Page 424 Monday, October 7, 2019 12:19 PM

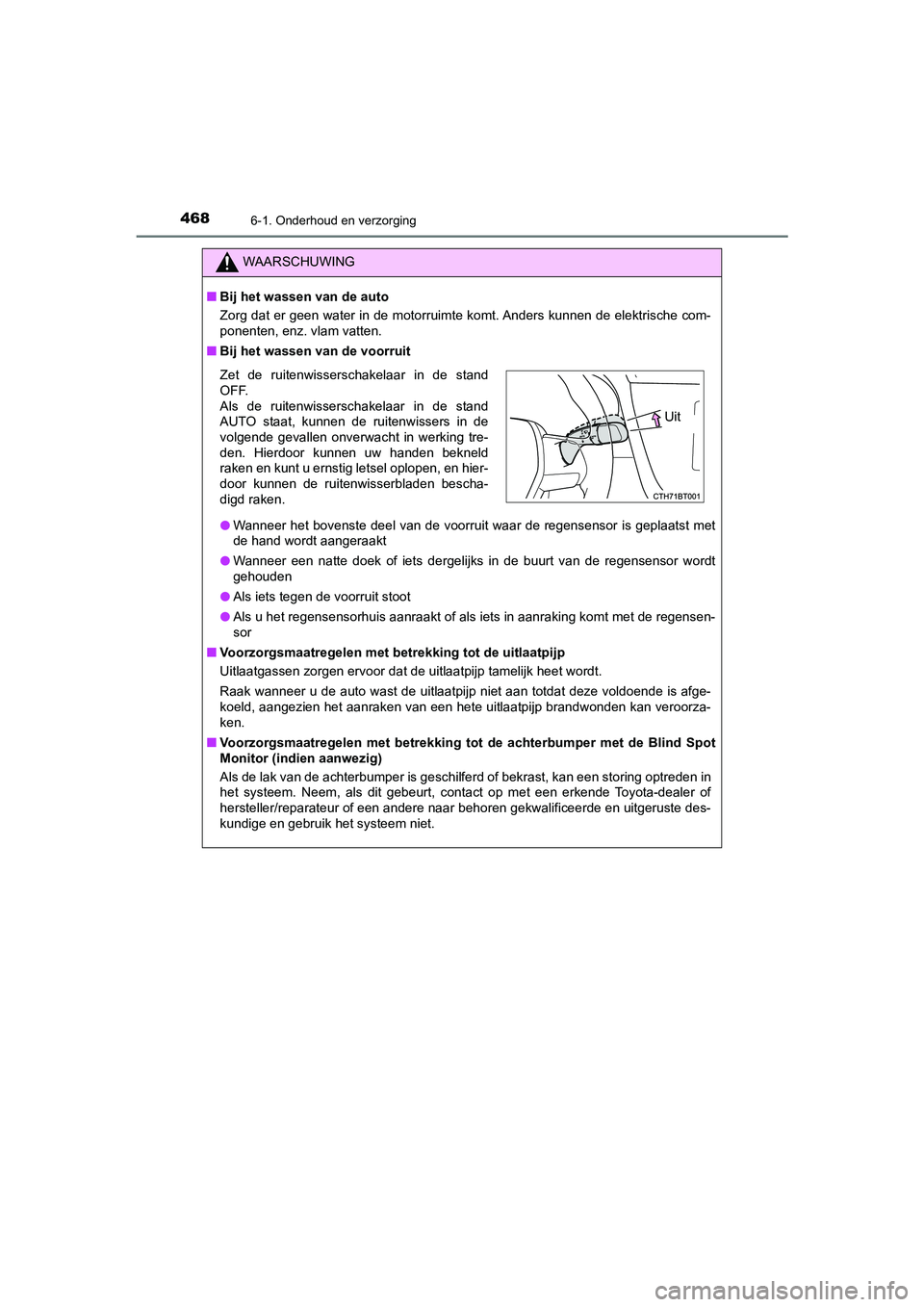

4686-1. Onderhoud en verzorging
CAMRY_HV_EE
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■ Bij het wassen van de voorruit
● Wanneer het bovenste deel van de voorruit waar de regensensor is geplaatst met
de hand wordt aangeraakt
● Wanneer een natte doek of iets dergelijks in de buurt van de re gensensor wordt
gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking kom t met de regensen-
sor
■ Voorzorgsmaatregelen met betrekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaatpijp tamelijk heet wo rdt.
Raak wanneer u de auto wast de uitlaatpijp niet aan totdat deze voldoende is afge-
koeld, aangezien het aanraken van een hete uitlaatpijp brandwon den kan veroorza-
ken.
■ Voorzorgsmaatregelen met betrekking tot de achterbumper met de Blind Spot
Monitor (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan e en storing optreden in
het systeem. Neem, als dit gebeurt, contact op met een erkende To y o t a - d e a l e r o f
hersteller/reparateur of een ander e naar behoren gekwalificeerde en uitgeruste des-
kundige en gebruik het systeem niet.
Zet de ruitenwisserschakelaar in de stand
OFF.
Als de ruitenwisserschakelaar in de stand
AUTO staat, kunnen de ruitenwissers in de
volgende gevallen onverwacht in werking tre-
den. Hierdoor kunnen uw handen bekneld
raken en kunt u ernstig letsel oplopen, en hier-
door kunnen de ruitenwisserbladen bescha-
digd raken.
Uit
CAMRY_HV_OM_Europe_OM33E11E .book Page 468 Monday, October 7, 2019 12:19 PM

4936-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

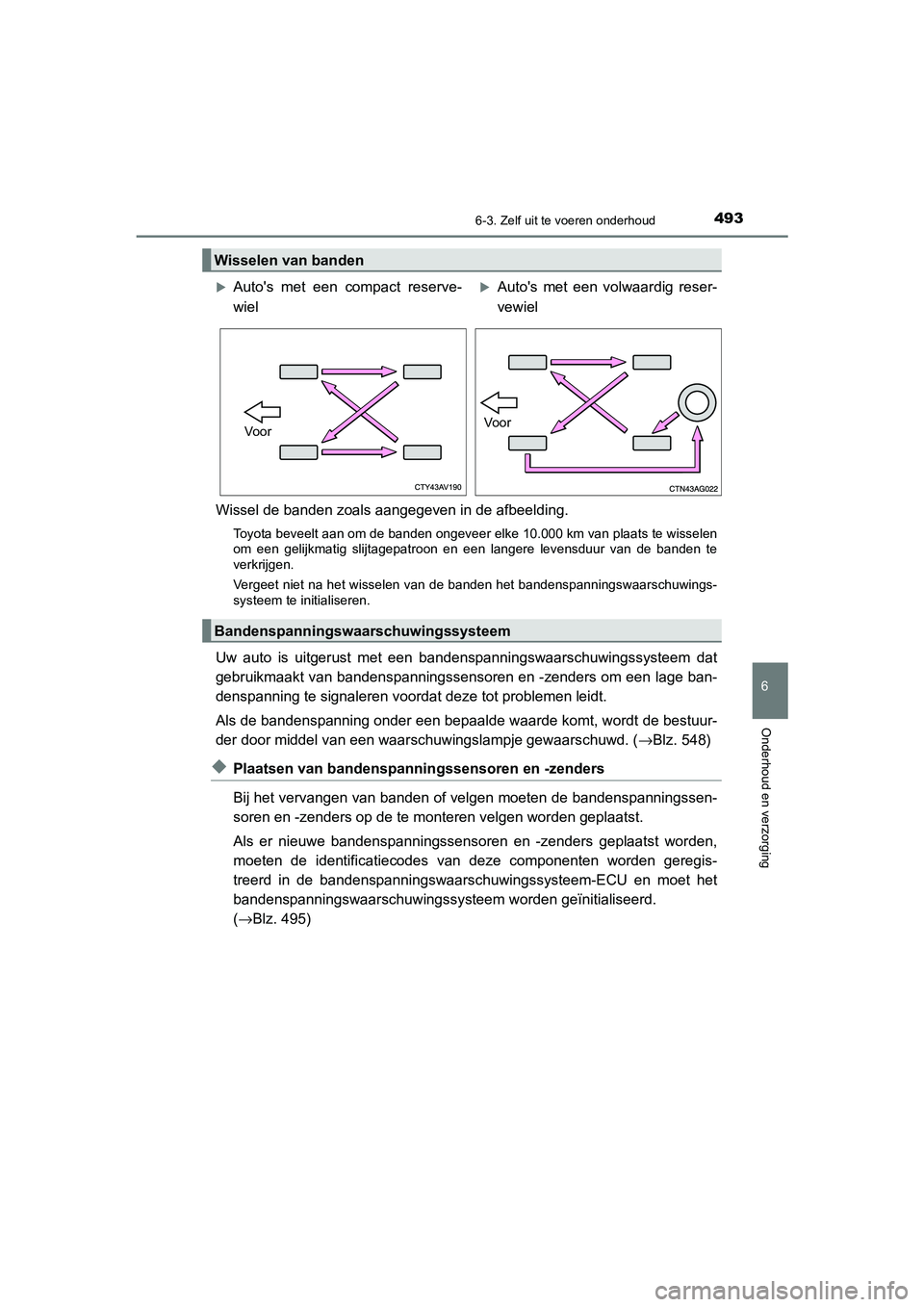

Wissel de banden zoals aangegeven in de afbeelding.
Toyota beveelt aan om de banden ongeveer elke 10.000 km van plaats te wisselen
om een gelijkmatig slijtagepatroon en een langere levensduur van de banden te
verkrijgen.
Vergeet niet na het wisselen van de banden het bandenspanningsw aarschuwings-
systeem te initialiseren.
Uw auto is uitgerust met een bandenspanningswaarschuwingssysteem dat
gebruikmaakt van bandenspanningssensoren en -zenders om een lage ban-
denspanning te signaleren voordat deze tot problemen leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de bestuur-
der door middel van een waarschuwingslampje gewaarschuwd. ( →Blz. 548)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspanning ssen-
soren en -zenders op de te monteren velgen worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst wor den,
moeten de identificatiecodes van deze componenten worden geregi s-
treerd in de bandenspanningswaarschuwingssysteem-ECU en moet he t
bandenspanningswaarschuwingssysteem worden geïnitialiseerd.
( →Blz. 495)
Wisselen van banden
Auto's met een compact reserve-
wielAuto's met een volwaardig reser-
vewiel
Vo orVoor
Bandenspanningswaarschuwingssysteem
CAMRY_HV_OM_Europe_OM33E11E .book Page 493 Monday, October 7, 2019 12:19 PM

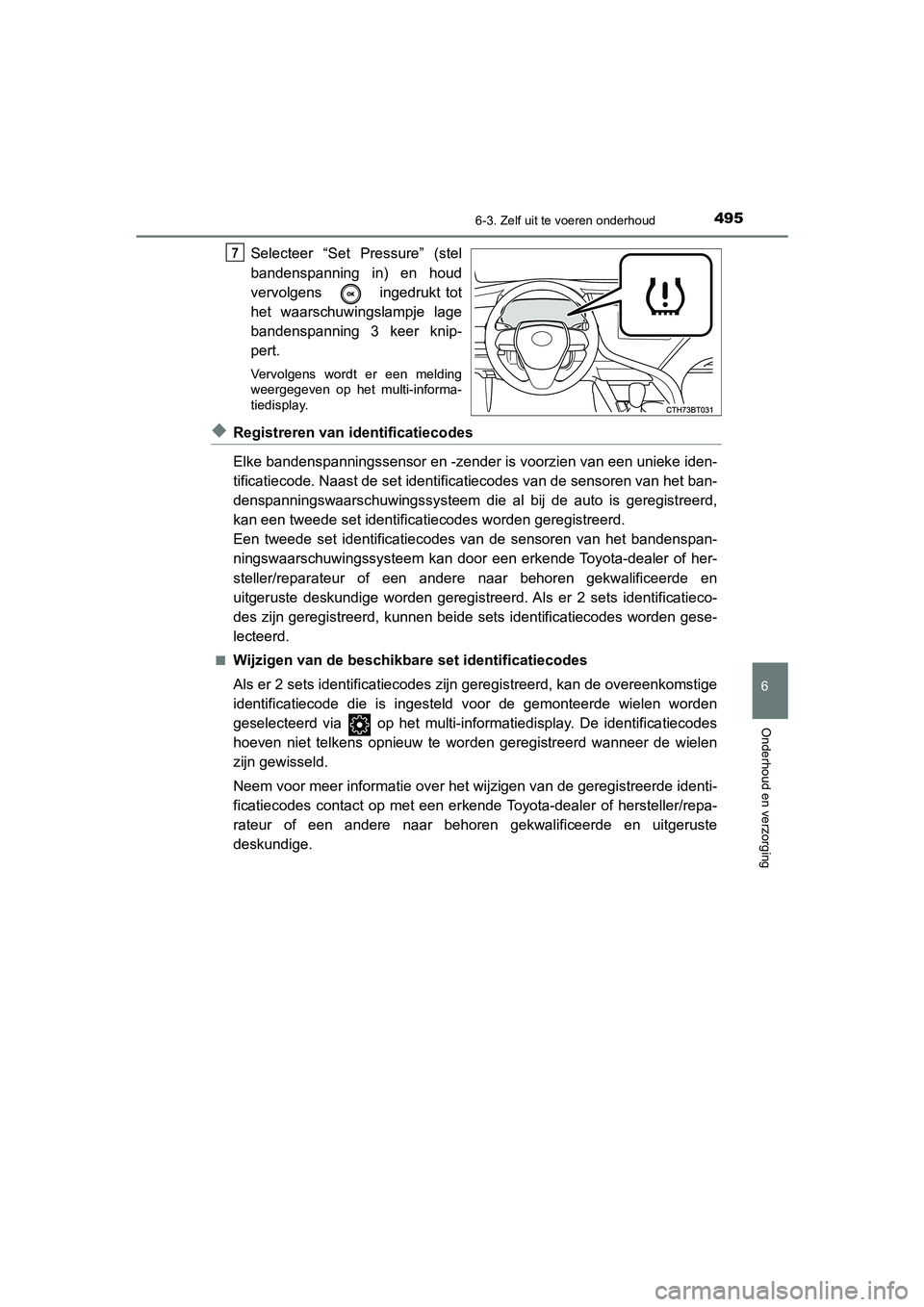

4956-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Selecteer “Set Pressure” (stel
bandenspanning in) en houd
vervolgens ingedrukt tot
het waarschuwingslampje lage
bandenspanning 3 keer knip-
pert.
Vervolgens wordt er een melding
weergegeven op het multi-informa-
tiedisplay.
◆Registreren van identificatiecodes
Elke bandenspanningssensor en -zender is voorzien van een unieke iden-
tificatiecode. Naast de set identificatiecodes van de sensoren van het ban-
denspanningswaarschuwingssysteem die al bij de auto is geregistreerd,
kan een tweede set identificatiecodes worden geregistreerd.
Een tweede set identificatiecodes van de sensoren van het bandenspan-
ningswaarschuwingssysteem kan door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n
uitgeruste deskundige worden geregistreerd. Als er 2 sets ident ificatieco-
des zijn geregistreerd, kunnen beide sets identificatiecodes wo rden gese-
lecteerd.
■Wijzigen van de beschikbare set identificatiecodes
Als er 2 sets identificatiecodes zijn geregistreerd, kan de ove reenkomstige
identificatiecode die is ingesteld voor de gemonteerde wielen w orden
geselecteerd via op het multi-informatiedisplay. De identificatiecodes
hoeven niet telkens opnieuw te worden geregistreerd wanneer de wielen
zijn gewisseld.
Neem voor meer informatie over het wijzigen van de geregistreer de identi-
ficatiecodes contact op met een erkende Toyota-dealer of herste ller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
7
CAMRY_HV_OM_Europe_OM33E11E .book Page 495 Monday, October 7, 2019 12:19 PM

4966-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
● De banden beschadigingen vertonen, zoals insnijdingen, scheuren of barsten die zo
diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die duiden op een interne
beschadiging
● Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de grootte
of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige al s u er niet zeker van
bent.
■ Vervangen van banden en velgen
Als de identificatiecodes van de bandenspanningssensoren en -ze nders niet zijn gere-
gistreerd, werkt het bandenspanningswaarschuwingssysteem niet correct. In dat geval
gaat na ongeveer 10 minuten rijden het waarschuwingslampje lage bandenspanning
gedurende ongeveer 1 minuut knipperen en blijft het daarna branden om aan te geven
dat er een storing in het systeem aanwezig is.
■ Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalifice erd werkplaatsperso-
neel worden gecontroleerd, zelfs als er niet of nauwelijks met de banden is gereden en
de banden niet beschadigd lijken te zijn.
■ Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook zelf regelmatig de bandenspanning.
■ Brede banden (auto's met 18 inch wielen)
In het algemeen slijten brede banden eerder en kan de grip op besneeuwde en/of
gladde wegen beperkt zijn in vergelijking met standaard banden. Gebruik daarom win-
terbanden op besneeuwde en/of gladde wegen en rijd voorzichtig waarbij u uw snel-
heid aanpast aan de toestand van de weg en de weersomstandigheden.
■ Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
CAMRY_HV_OM_Europe_OM33E11E .book Page 496 Monday, October 7, 2019 12:19 PM

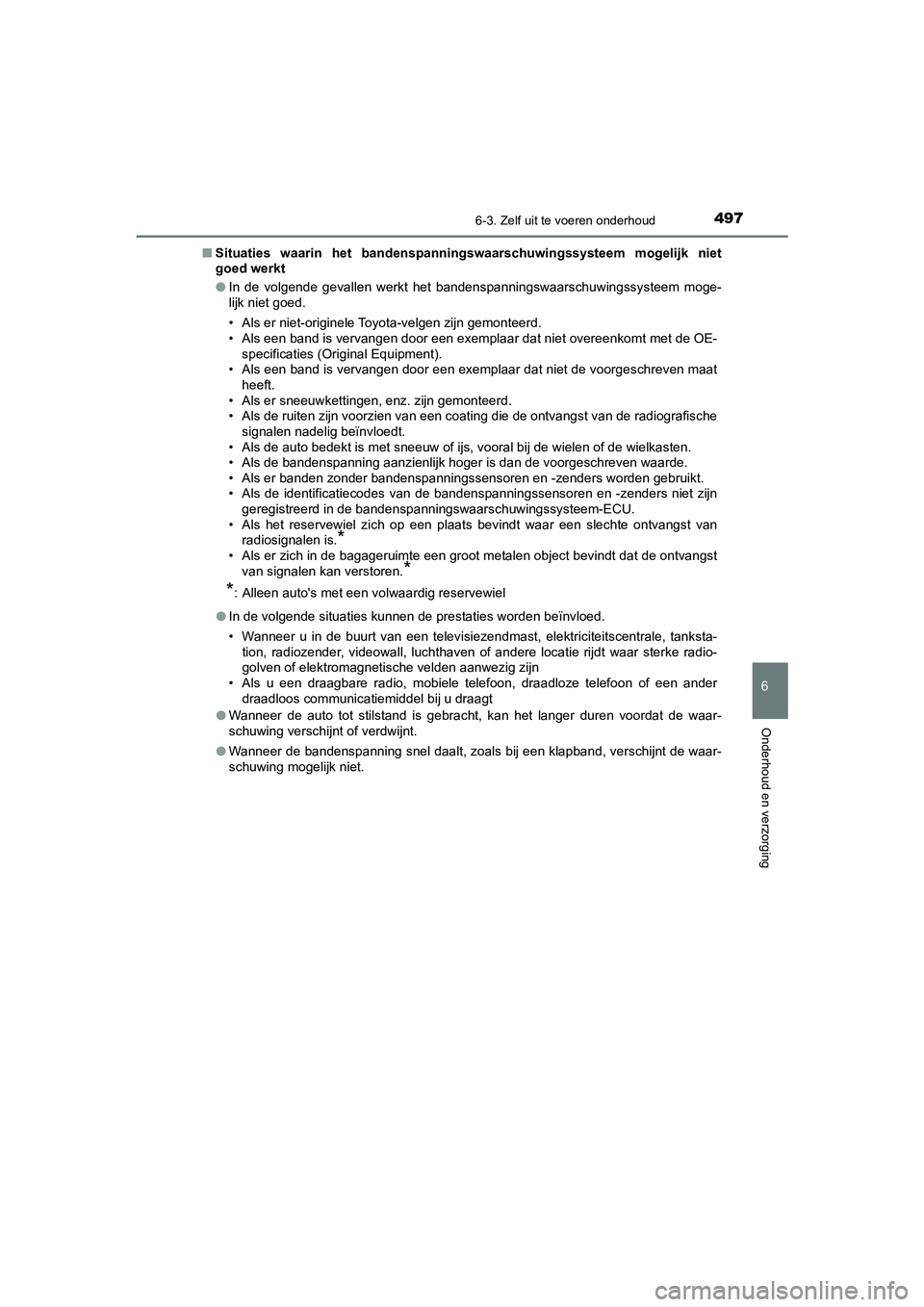

4976-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
■Situaties waarin het bandenspann ingswaarschuwingssysteem mogelijk niet
goed werkt
● In de volgende gevallen werkt het bandenspanningswaarschuwingss ysteem moge-
lijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Als een band is vervangen door een exemplaar dat niet overeenk omt met de OE-
specificaties (Original Equipment).
• Als een band is vervangen door een exemplaar dat niet de voorg eschreven maat
heeft.
• Als er sneeuwkettingen, enz. zijn gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst v an de radiografische
signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspanningssensoren en -zenders worde n gebruikt.
• Als de identificatiecodes van de bandenspanningssensoren en -z enders niet zijn
geregistreerd in de bandenspanningswaarschuwingssysteem-ECU.
• Als het reservewiel zich op een plaats bevindt waar een slecht e ontvangst van
radiosignalen is.
*• Als er zich in de bagageruimte een groot metalen object bevind t dat de ontvangst
van signalen kan verstoren.
*
*
: Alleen auto's met een volwaardig reservewiel
● In de volgende situaties kunnen de prestaties worden beïnvloed.
• Wanneer u in de buurt van een televisiezendmast, elektriciteit scentrale, tanksta-
tion, radiozender, videowall, luchthaven of andere locatie rijd t waar sterke radio-
golven of elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoo n of een ander
draadloos communicatiemiddel bij u draagt
● Wanneer de auto tot stilstand is gebracht, kan het langer duren voordat de waar-
schuwing verschijnt of verdwijnt.
● Wanneer de bandenspanning snel daalt, zoals bij een klapband, verschijnt de waar-
schuwing mogelijk niet.
CAMRY_HV_OM_Europe_OM33E11E .book Page 497 Monday, October 7, 2019 12:19 PM

5076-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

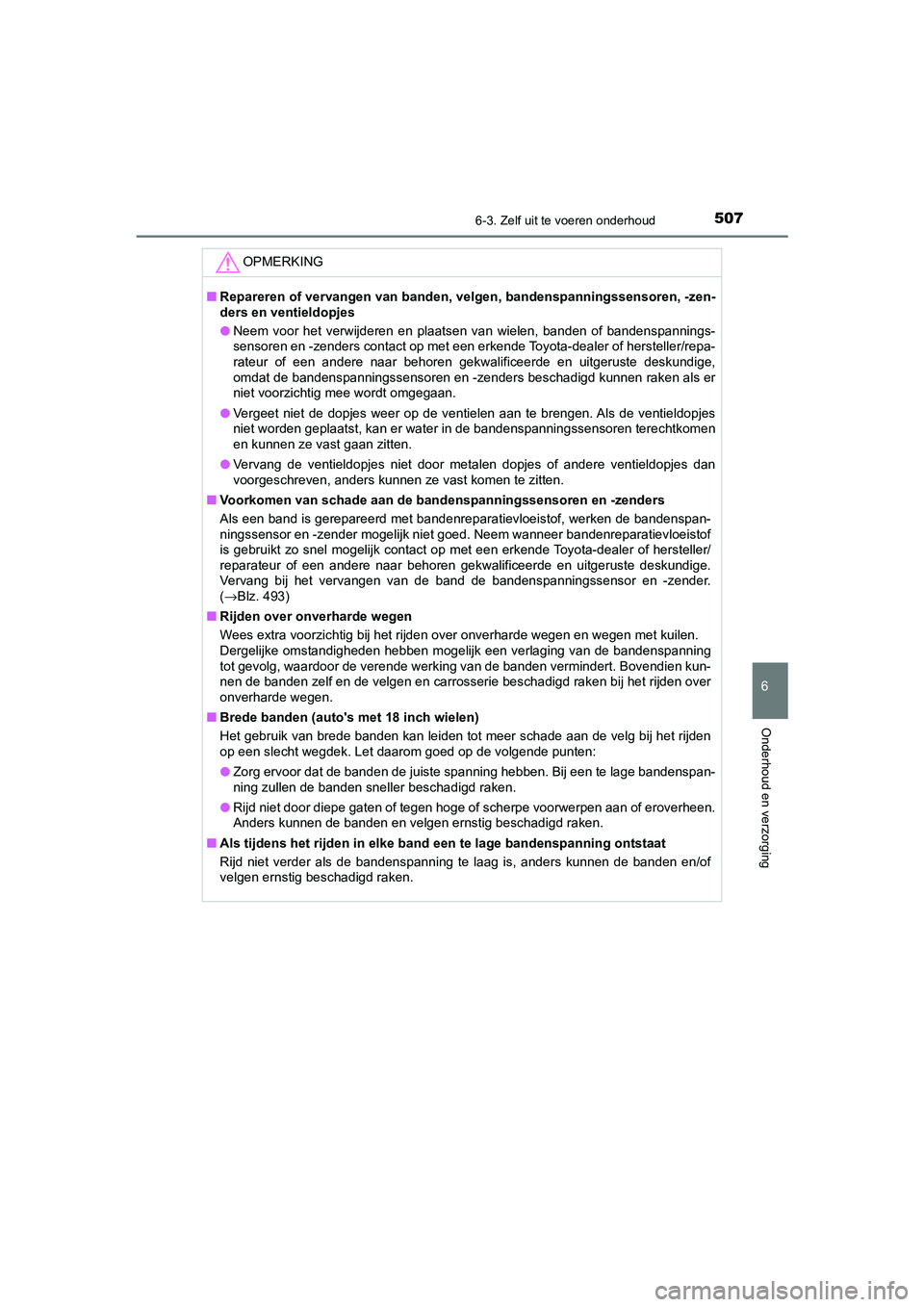

OPMERKING
■Repareren of vervangen van banden, velgen, bandenspanningssenso ren, -zen-
ders en ventieldopjes
● Neem voor het verwijderen en plaatsen van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een erkende Toyota-dealer o f hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige,
omdat de bandenspanningssensoren en -zenders beschadigd kunnen raken als er
niet voorzichtig mee wordt omgegaan.
● Vergeet niet de dopjes weer op de ventielen aan te brengen. Als de ventieldopjes
niet worden gepl aatst, kan er water in de bandenspanningssensoren terechtkomen
en kunnen ze vast gaan zitten.
● Vervang de ventieldopjes niet door metalen dopjes of andere ven tieldopjes dan
voorgeschreven, anders kunnen ze vast komen te zitten.
■ Voorkomen van schade aan de bande nspanningssensoren en -zenders
Als een band is gerepareerd met bandenreparatievloeistof, werke n de bandenspan-
ningssensor en -zender mogelijk niet goed. Neem wanneer bandenreparatievloeistof
is gebruikt zo snel mogelijk contact op met een erkende Toyota- dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitger uste deskundige.
Vervang bij het vervangen van de band de bandenspanningssensor en -zender.
( → Blz. 493)
■ Rijden over onverharde wegen
Wees extra voorzichtig bij het rijden over onverharde wegen en wegen met kuilen.
Dergelijke omstandigheden hebben mogelijk een verlaging van de bandenspanning
tot gevolg, waardoor de verende werking van de banden verminder t. Bovendien kun-
nen de banden zelf en de velgen en carrosserie beschadigd raken bij het rijden over
onverharde wegen.
■ Brede banden (auto's met 18 inch wielen)
Het gebruik van brede banden kan leiden tot meer schade aan de velg bij het rijden
op een slecht wegdek. Let daarom goed op de volgende punten:
● Zorg ervoor dat de banden de juiste spanning hebben. Bij een te lage bandenspan-
ning zullen de banden sneller beschadigd raken.
● Rijd niet door diepe gaten of tegen hoge of scherpe voorwerpen aan of eroverheen.
Anders kunnen de banden en velgen ernstig beschadigd raken.
■ Als tijdens het rijden in elke band een te lage bandenspanning ontstaat
Rijd niet verder als de bandenspanning te laag is, anders kunnen de banden en/of
velgen ernstig beschadigd raken.
CAMRY_HV_OM_Europe_OM33E11E .book Page 507 Monday, October 7, 2019 12:19 PM

5106-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Let er bij het vervangen van velgen op dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dea ler of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste
deskundige.
*: “Offset” is de gebr uikelijke term.
Toyota adviseert u het volgende niet te gebruiken:
●Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoers leutel bij
uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een band is
verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u snee uwkettin-
gen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of g elijk-
waardige balanceergewichtjes, die geplaatst dienen te worden me t een
kunststof of rubber hamer.
■ Vervangen van velgen
De velgen van uw auto zijn uitgerust met bandenspanningssensore n en -zenders voor
het bandenspanningswaarschuwingssysteem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt. Bij het vervangen v an velgen moeten er
bandenspanningssensoren en -zenders worden geplaatst. ( →Blz. 493)

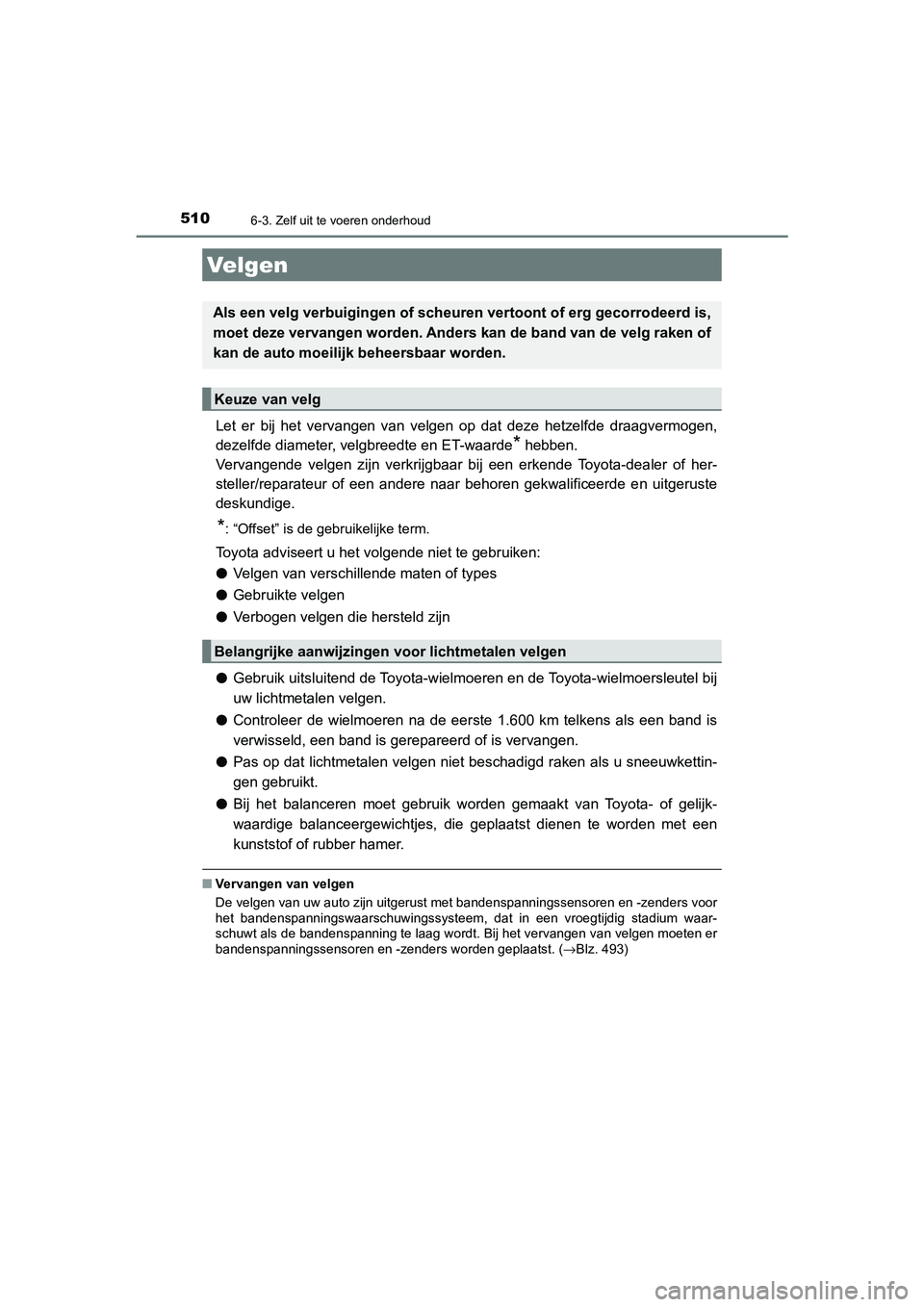

Velgen
Als een velg verbuigingen of sch euren vertoont of erg gecorrodeerd is,
moet deze vervangen worden. Anders kan de band van de velg rake n of
kan de auto moeilijk beheersbaar worden.
Keuze van velg
Belangrijke aanwijzingen voor lichtmetalen velgen
CAMRY_HV_OM_Europe_OM33E11E .book Page 510 Monday, October 7, 2019 12:19 PM
