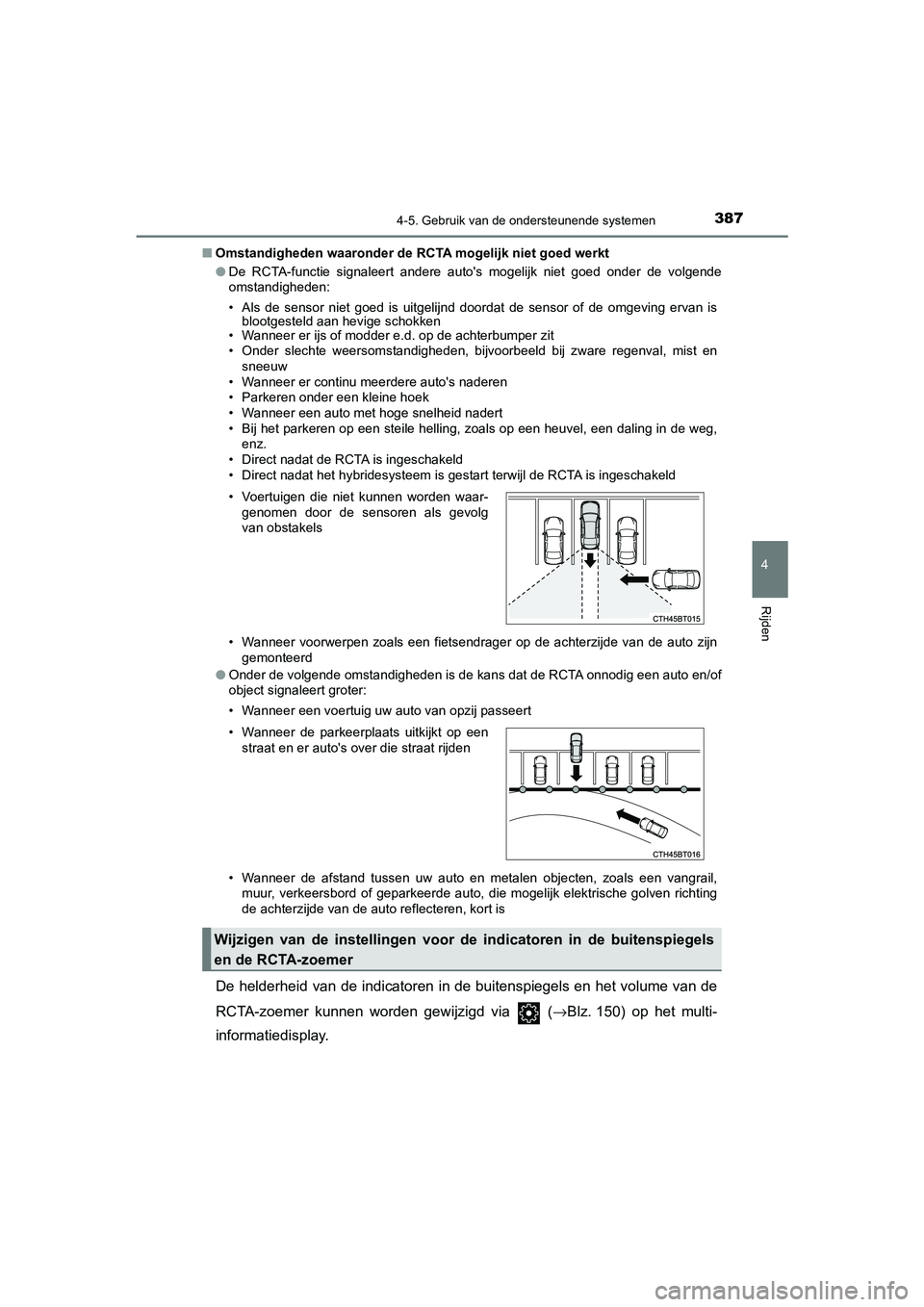

3874-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Omstandigheden waaronder de RC TA mogelijk niet goed werkt
● De RCTA-functie signaleert andere auto's mogelijk niet goed ond er de volgende
omstandigheden:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer er ijs of modder e.d. op de achterbumper zit
• Onder slechte weersomstandigheden, bijvoorbeeld bij zware regenval, mist en
sneeuw
• Wanneer er continu meerdere auto's naderen
• Parkeren onder een kleine hoek
• Wanneer een auto met hoge snelheid nadert
• Bij het parkeren op een steile helling, zoals op een heuvel, e en daling in de weg,
enz.
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem i s gestart terwijl de RCTA is ingeschakeld
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde v an de auto zijn
gemonteerd
● Onder de volgende omstandigheden is de kans dat de RCTA onnodig een auto en/of
object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de afstand tussen uw auto en metalen objecten, zoals e en vangrail,
muur, verkeersbord of geparkeerde auto, die mogelijk elektrisch e golven richting
de achterzijde van de auto reflecteren, kort is
De helderheid van de indicatoren in de buitenspiegels en het vo lume van de
RCTA-zoemer kunnen worden gewijzigd via ( →Blz. 150) op het multi-
informatiedisplay.
• Voertuigen die niet kunnen worden waar- genomen door de sensoren als gevolg
van obstakels
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
Wijzigen van de instellingen voor de indicatoren in de buitensp iegels
en de RCTA-zoemer
CAMRY_HV_OM_Europe_OM33E11E .book Page 387 Monday, October 7, 2019 12:19 PM

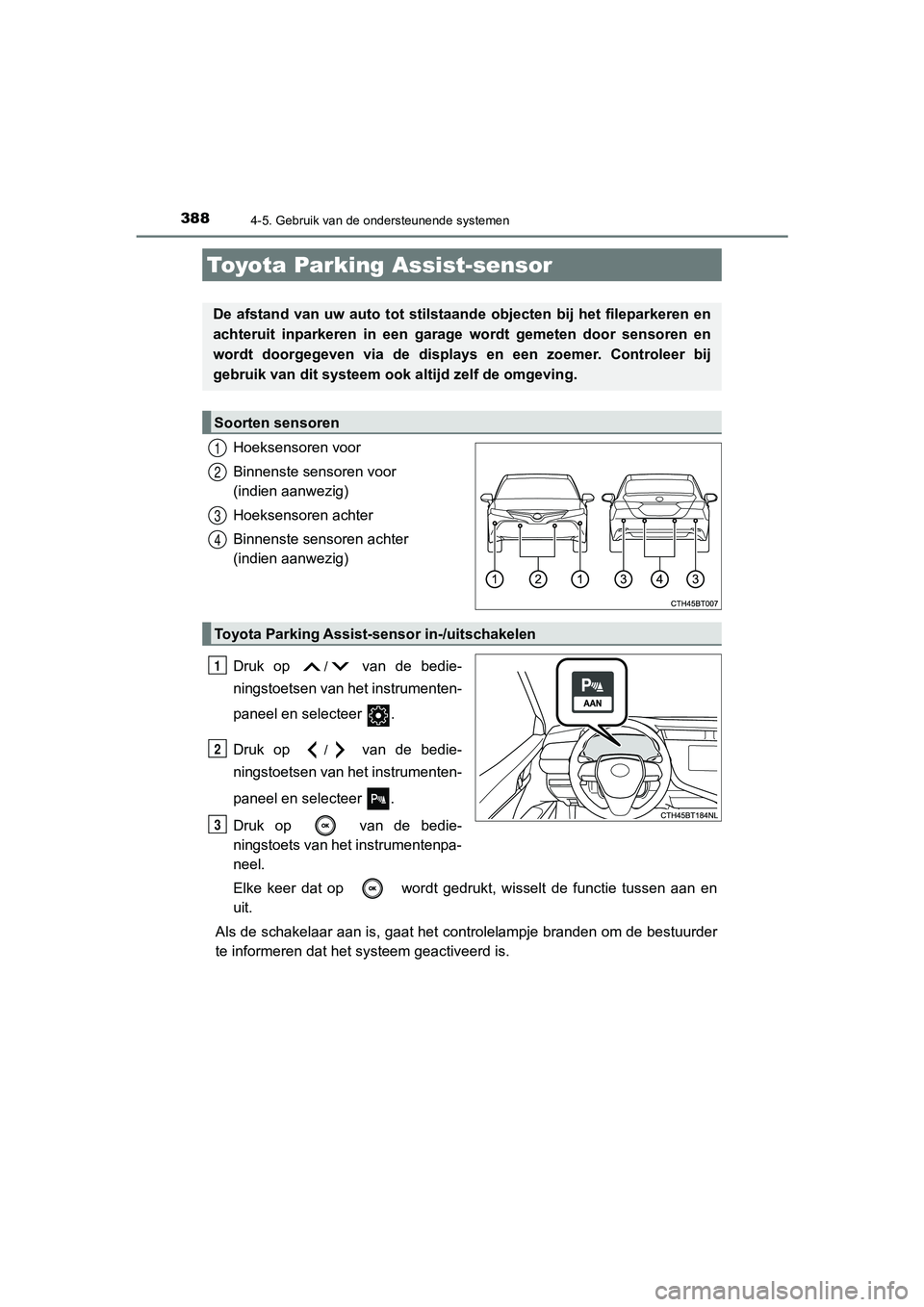

3884-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Hoeksensoren voor
Binnenste sensoren voor
(indien aanwezig)
Hoeksensoren achter
Binnenste sensoren achter
(indien aanwezig)
Druk op
/ van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
Druk op
/ van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer .
Druk op van de bedie-
ningstoets van het instrumentenpa-
neel.
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en
uit.
Als de schakelaar aan is, gaat het controlelampje branden om de bestuurder
te informeren dat het systeem geactiveerd is.
Toyota Parking Assist-sensor
De afstand van uw auto tot stilstaande objecten bij het fileparkeren en
achteruit inparkeren in een garag e wordt gemeten door sensoren en
wordt doorgegeven via de displ ays en een zoemer. Controleer bij
gebruik van dit systeem ook a ltijd zelf de omgeving.
Soorten sensoren
1
2
3
4
Toyota Parking Assist-sensor in-/uitschakelen
1
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 388 Monday, October 7, 2019 12:19 PM

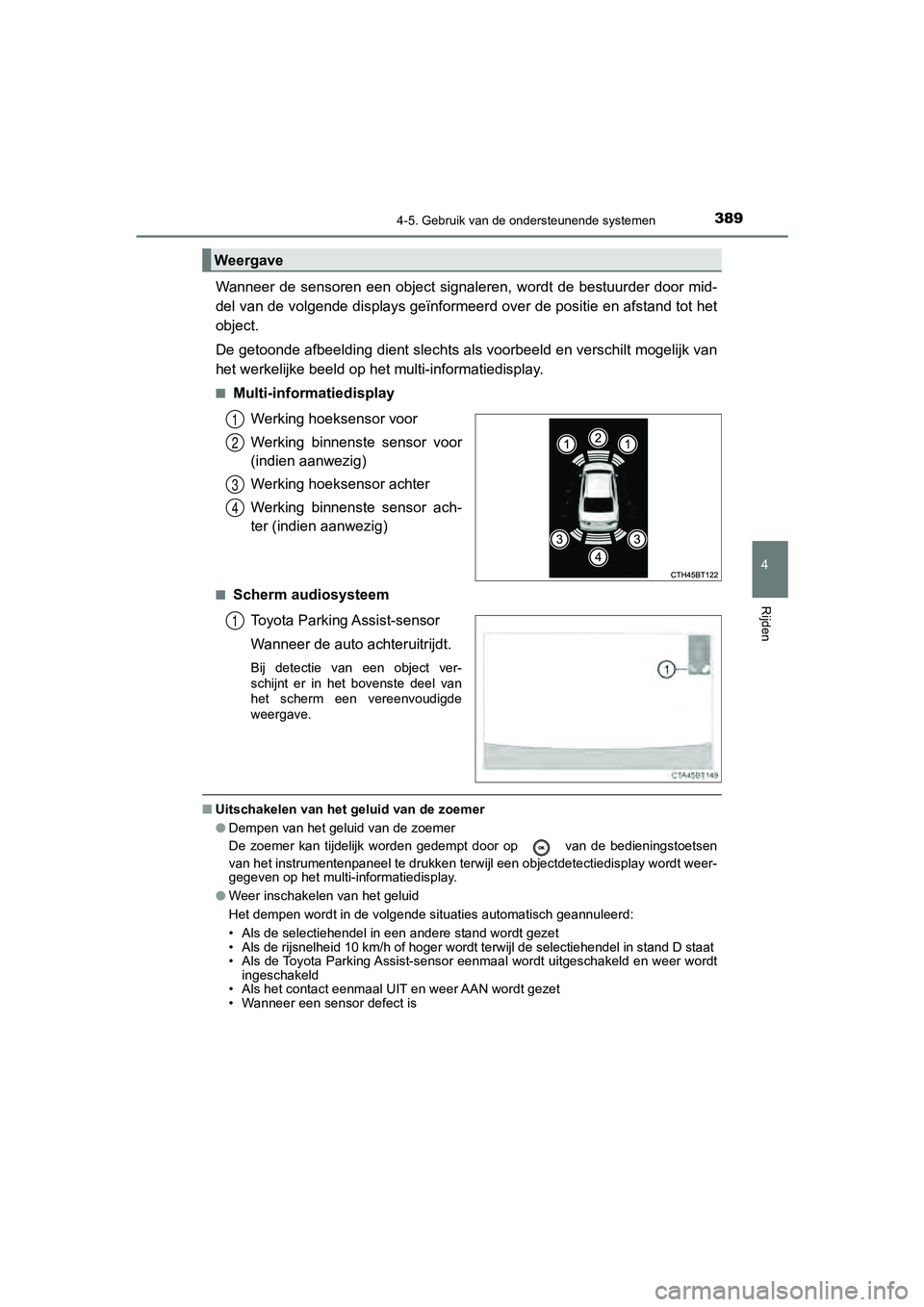

3894-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Wanneer de sensoren een object signaleren, wordt de bestuurder door mid-
del van de volgende displays geïnformeerd over de positie en afstand tot het
object.
De getoonde afbeelding dient slechts als voorbeeld en verschilt mogelijk van
het werkelijke beeld op het multi-informatiedisplay.
■Multi-informatiedisplay
Werking hoeksensor voor
Werking binnenste sensor voor
(indien aanwezig)
Werking hoeksensor achter
Werking binnenste sensor ach-
ter (indien aanwezig)
■Scherm audiosysteemToyota Parking Assist-sensor
Wanneer de auto achteruitrijdt.
Bij detectie van een object ver-
schijnt er in het bovenste deel van
het scherm een vereenvoudigde
weergave.
■Uitschakelen van het g eluid van de zoemer
● Dempen van het geluid van de zoemer
De zoemer kan tijdelijk worden gedempt door op van de bedieningstoetsen
van het instrumentenpaneel te drukken terwijl een objectdetecti edisplay wordt weer-
gegeven op het multi-informatiedisplay.
● Weer inschakelen van het geluid
Het dempen wordt in de volgende situaties automatisch geannulee rd:
• Als de selectiehendel in een andere stand wordt gezet
• Als de rijsnelheid 10 km/h of hoger wordt terwijl de selectieh endel in stand D staat
• Als de Toyota Parking Assist-sensor eenmaal wordt uitgeschakel d en weer wordt
ingeschakeld
• Als het contact eenmaal UIT en weer AAN wordt gezet
• Wanneer een sensor defect is
Weergave
1
2
3
4
1
CAMRY_HV_OM_Europe_OM33E11E .book Page 389 Monday, October 7, 2019 12:19 PM

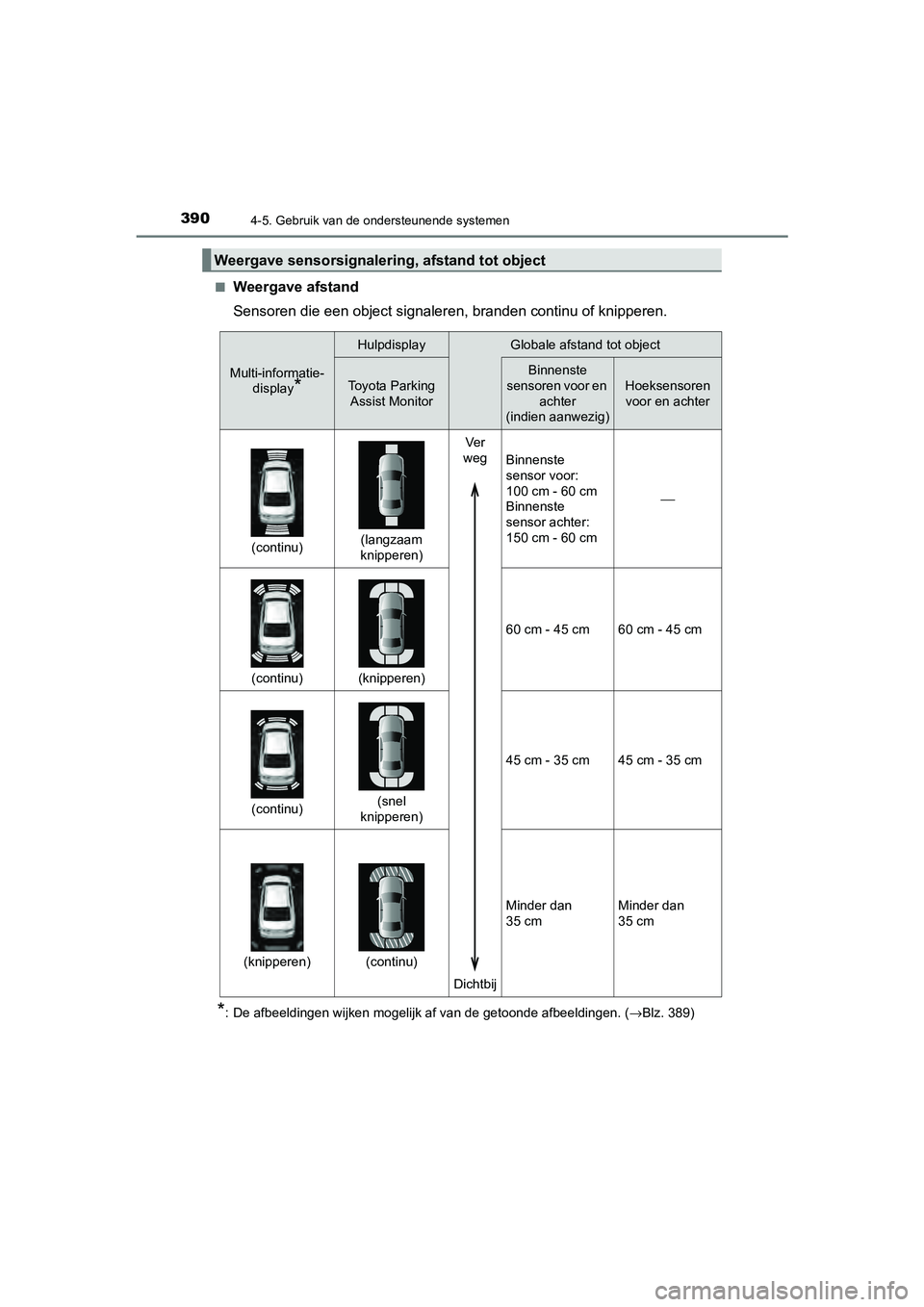

3904-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Weergave afstand
Sensoren die een object signaleren, branden continu of knippere
n.
*: De afbeeldingen wijken mogelijk af van de getoonde afbeeldinge n. (→Blz. 389)
Weergave sensorsignalering, afstand tot object
Multi-informatie-
display
*
HulpdisplayGlobale afstand tot object
Toyota Parking Assist MonitorBinnenste
sensoren voor en
achter
(indien aanwezig)Hoeksensoren voor en achter
(continu)(langzaam
knipperen)
Ve r
weg
Dichtbij Binnenste
sensor voor:
100 cm - 60 cm
Binnenste
sensor achter:
150 cm - 60 cm
⎯
(continu)(knipperen)
60 cm - 45 cm
60 cm - 45 cm
(continu)(snel
knipperen) 45 cm - 35 cm
45 cm - 35 cm
(knipperen)(continu)
Minder dan
35 cm
Minder dan
35 cm
CAMRY_HV_OM_Europe_OM33E11E
.book Page 390 Monday, October 7, 2019 12:19 PM

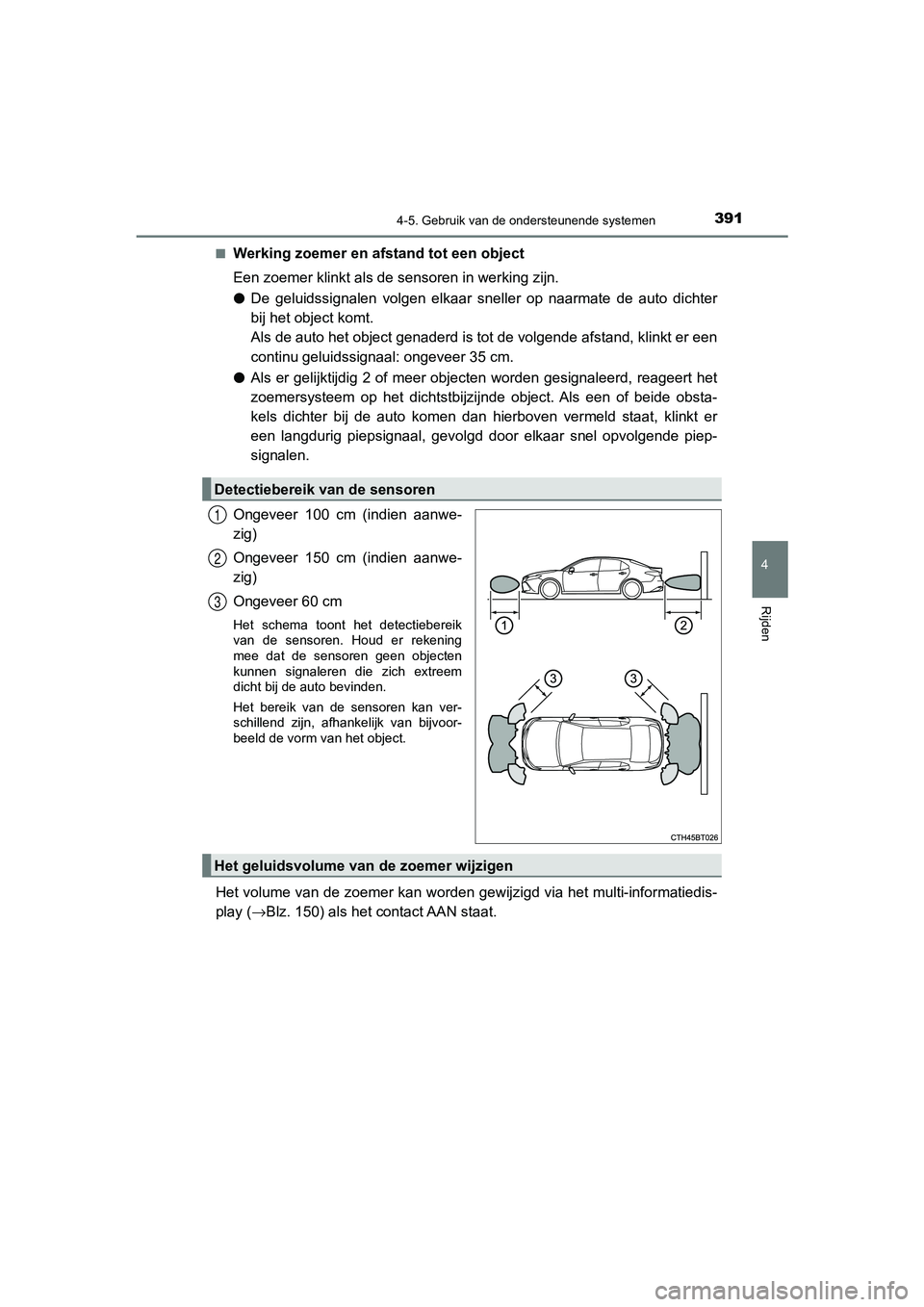

3914-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Werking zoemer en afstand tot een object
Een zoemer klinkt als de sensoren in werking zijn.
●De geluidssignalen volgen elkaar sneller op naarmate de auto dichter
bij het object komt.
Als de auto het object genaderd is tot de volgende afstand, klinkt er een
continu geluidssignaal: ongeveer 35 cm.
● Als er gelijktijdig 2 of meer objecten worden gesignaleerd, rea geert het
zoemersysteem op het dichtstbijzijnde object. Als een of beide obsta-
kels dichter bij de auto komen dan hierboven vermeld staat, kli nkt er
een langdurig piepsignaal, gevolgd door elkaar snel opvolgende piep-
signalen.
Ongeveer 100 cm (indien aanwe-
zig)
Ongeveer 150 cm (indien aanwe-
zig)
Ongeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
Het volume van de zoemer kan worden gewijzigd via het multi-inf ormatiedis-
play ( →Blz. 150) als het contact AAN staat.
Detectiebereik van de sensoren
1
2
3
Het geluidsvolume van de zoemer wijzigen
CAMRY_HV_OM_Europe_OM33E11E .book Page 391 Monday, October 7, 2019 12:19 PM

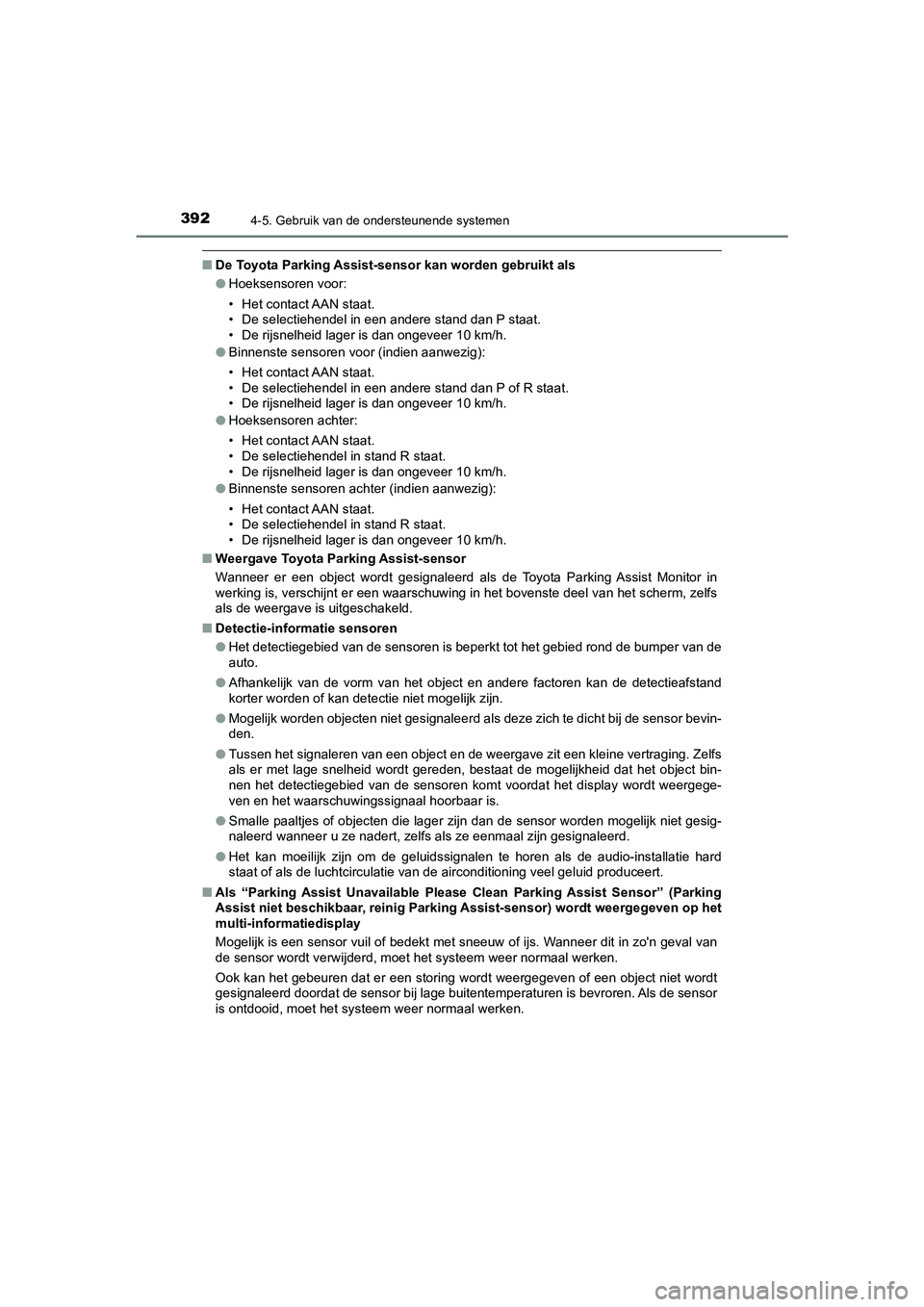

3924-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
■De Toyota Parking Assist-sensor kan worden gebruikt als
●Hoeksensoren voor:
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren voor (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in een andere stand dan P of R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Hoeksensoren achter:
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
● Binnenste sensoren achter (indien aanwezig):
• Het contact AAN staat.
• De selectiehendel in stand R staat.
• De rijsnelheid lager is dan ongeveer 10 km/h.
■ Weergave Toyota Parking Assist-sensor
Wanneer er een object wordt gesignaleerd als de Toyota Parking Assist Monitor in
werking is, verschijnt er een waarschuwing in het bovenste deel van het scherm, zelfs
als de weergave is uitgeschakeld.
■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied ro nd de bumper van de
auto.
● Afhankelijk van de vorm van het object en andere factoren kan d e detectieafstand
korter worden of kan detectie niet mogelijk zijn.
● Mogelijk worden objecten niet gesignaleerd als deze zich te dicht bij de sensor bevin-
den.
● Tussen het signaleren van een object en de weergave zit een kle ine vertraging. Zelfs
als er met lage snelheid wordt gereden, bestaat de mogelijkheid dat het object bin-
nen het detectiegebied van de sensoren komt voordat het display wordt weergege-
ven en het waarschuwingssignaal hoorbaar is.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignal eerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de aud io-installatie hard
staat of als de luchtcirculatie van de airconditioning veel gel uid produceert.
■ Als “Parking Assist Unavailable Please Clean Parking Assist Sen sor” (Parking
Assist niet beschikbaar , reinig Parking Assist-sensor) wordt we ergegeven op het
multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wannee r dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werke n.
Ook kan het gebeuren dat er een storing wordt weergegeven of een object niet wordt
gesignaleerd doordat de sensor bij lage buitentemperaturen is b evroren. Als de sensor
is ontdooid, moet het systeem weer normaal werken.
CAMRY_HV_OM_Europe_OM33E11E .book Page 392 Monday, October 7, 2019 12:19 PM

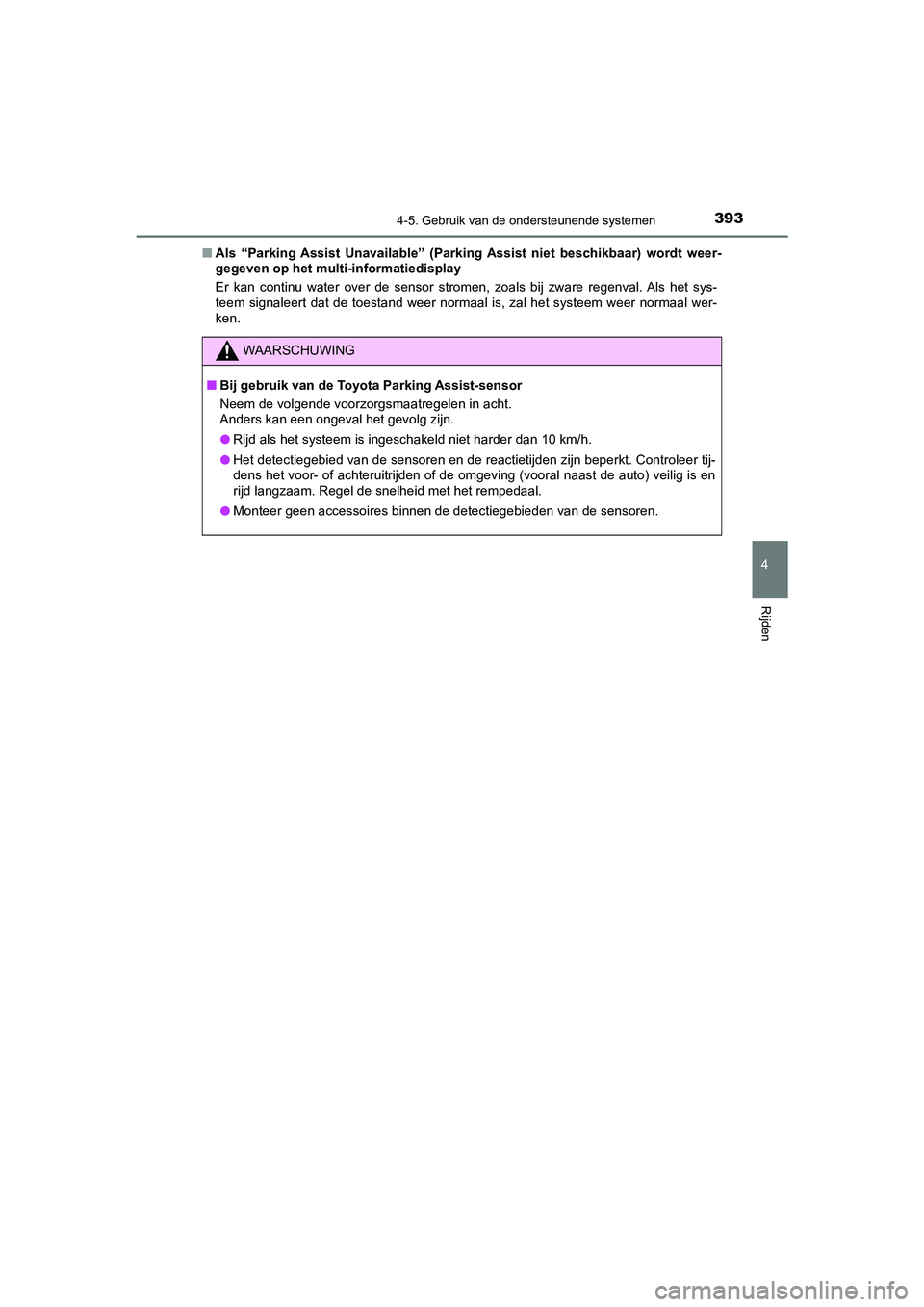

3934-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Als “Parking Assist Unavailable” (Parking Assist niet beschikba ar) wordt weer-
gegeven op het multi-informatiedisplay
Er kan continu water over de sensor stromen, zoals bij zware re genval. Als het sys-
teem signaleert dat de toestand w eer normaal is, zal het systeem weer normaal wer-
ken.
WAARSCHUWING
■ Bij gebruik van de Toyot a Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
● Rijd als het systeem is ingesc hakeld niet harder dan 10 km/h.
● Het detectiegebied van de sensoren en de reactietijden zijn bep erkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sens oren.
CAMRY_HV_OM_Europe_OM33E11E.book Page 393 Monday, October 7, 2019 12:19 PM

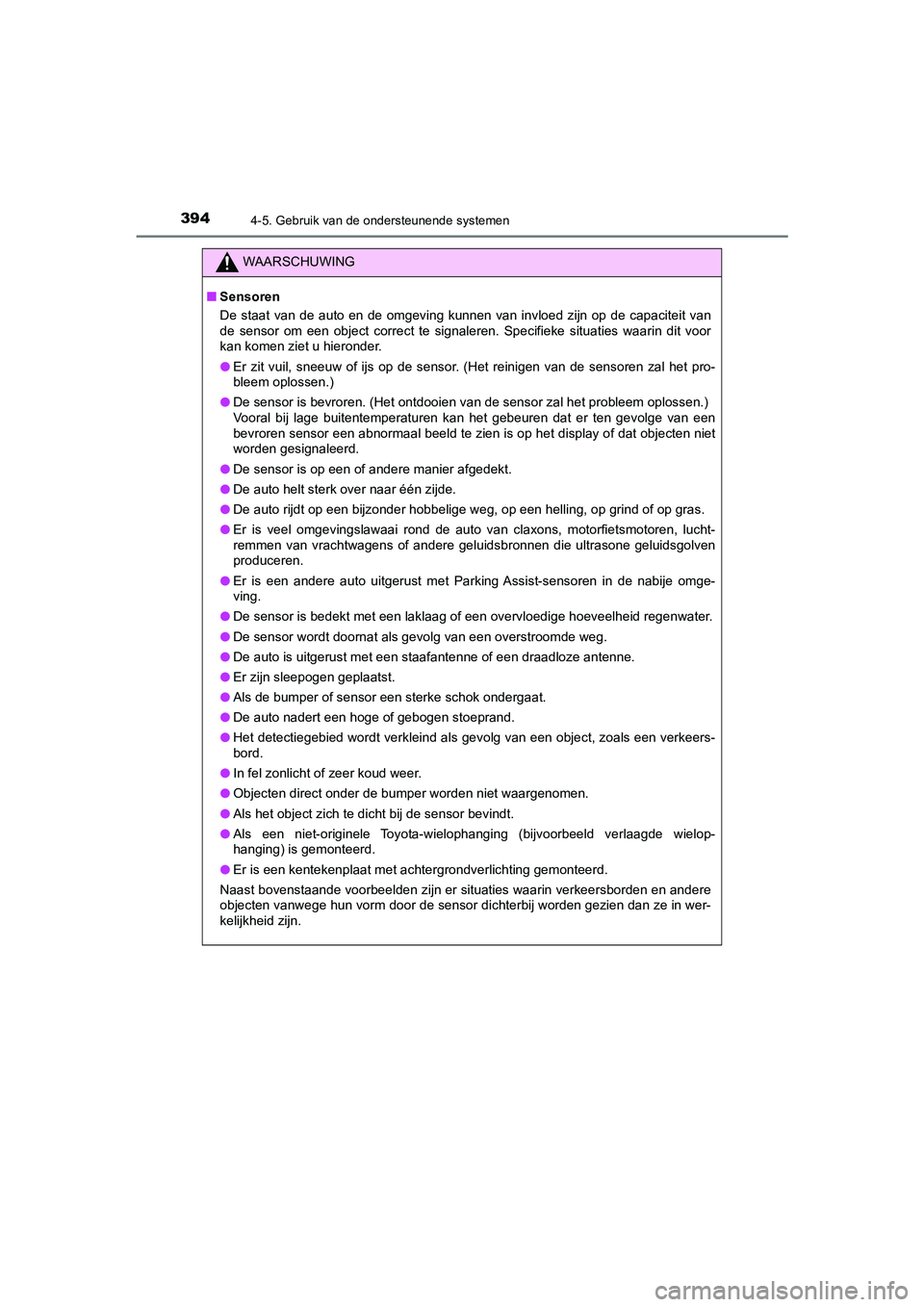

3944-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Sensoren
De staat van de auto en de omgeving kunnen van invloed zijn op de capaciteit van
de sensor om een object correct te signaleren. Specifieke situa ties waarin dit voor
kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat objecten niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● De auto helt sterk over naar één zijde.
● De auto rijdt op een bijzonder hobbelige weg, op een helling, o p grind of op gras.
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● De sensor is bedekt met een laklaag of een overvloedige hoeveel heid regenwater.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto is uitgerust met een staafantenne of een draadloze antenne.
● Er zijn sleepogen geplaatst.
● Als de bumper of sensor een sterke schok ondergaat.
● De auto nadert een hoge of gebogen stoeprand.
● Het detectiegebied wordt verkleind als gevolg van een object, zoals een verkeers-
bord.
● In fel zonlicht of zeer koud weer.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het object zich te dicht bij de sensor bevindt.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verla agde wielop-
hanging) is gemonteerd.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast bovenstaande voorbeelden zijn er situaties waarin verkeersborden en andere
objecten vanwege hun vorm door de sensor dichterbij worden gezi en dan ze in wer-
kelijkheid zijn.
CAMRY_HV_OM_Europe_OM33E11E .book Page 394 Monday, October 7, 2019 12:19 PM

3954-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
WAARSCHUWING
■Objecten die mogelijk niet goed worden gesignaleerd
Door de vorm van het object kan een sensor het mogelijk niet si gnaleren. Let goed
op bij de volgende objecten:
● Kabels, hekken, touwen, enz.
● Katoen, sneeuw en andere materialen die geluidsgolven absorbere n
● Zeer hoekige objecten
● Lage objecten
● Hoge obstakels waarbij het bovenste deel uitsteekt in de richti ng van uw auto
● Mogelijk worden mensen die bepaalde soorten kleding dragen niet gesignaleerd.
OPMERKING
■Als de Toyota Parking Assi st-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed al s gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erke nde Toyota-dealer of
hersteller/reparateur of een ander e naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het bedieningsdisplay van de Toyota Parking Assist-sensor knipp ert en er klinkt
een zoemer terwijl er geen object is gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of w ordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display continu te zien is en er geen piepsignaal klink t, behalve wanneer
het volume van de zoemer is gedempt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
CAMRY_HV_OM_Europe_OM33E11E .book Page 395 Monday, October 7, 2019 12:19 PM

3964-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
Het systeem werkt in situaties zoals hieronder aangegeven wanneer in de rij-
richting van de auto een obstakel wordt gesignaleerd.
◆Er wordt langzaam gereden en het rempedaal wordt niet of te laat
ingetrapt
Intelligent Clearance Sonar-systeem (ICS)∗
∗: Indien aanwezig
Wanneer zich bij het parkeren of het rijden met een lage snelheid moge-
lijk een aanrijding met een obstakel zal voordoen als de auto plotseling
naar voren beweegt doordat het g aspedaal per ongeluk wordt inge-
trapt, of wanneer de auto de verkeerde kant op rijdt doordat de ver-
keerde schakelstand wordt geselecteerd, signaleren de sensoren
obstakels in de rijrichting van de auto en werkt het systeem om de
gevolgen van een aanrijding me t obstakels zoals een muur zo veel
mogelijk te beperken.
Voorbeelden van de werking van het systeem
CAMRY_HV_OM_Europe_OM33E11E .book Page 396 Monday, October 7, 2019 12:19 PM
