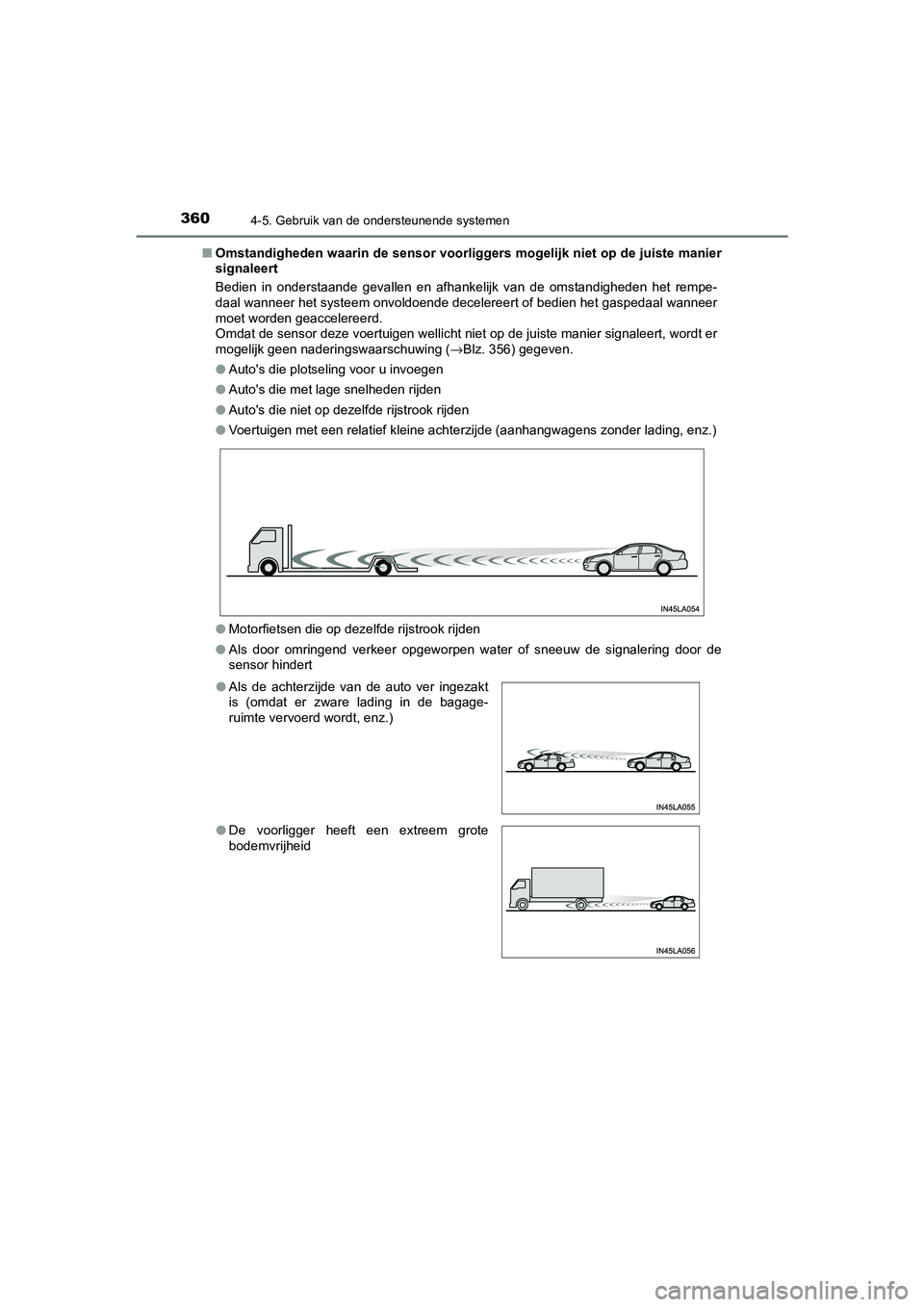

Page 360 of 648

3604-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE■
Omstandigheden waarin de sensor vo orliggers mogelijk niet op de juiste manier
signaleert
Bedien in onderstaande gevallen en afhankelijk van de omstandigheden het rempe-
daal wanneer het systeem onvoldoende decelereert of bedien het gaspedaal wanneer
moet worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht niet op de juiste mani er signaleert, wordt er
mogelijk geen naderingswaarschuwing ( →Blz. 356) gegeven.
● Auto's die plotseling voor u invoegen
● Auto's die met lage snelheden rijden
● Auto's die niet op dezelfde rijstrook rijden
● Voertuigen met een relatief kleine achterzijde (aanhangwagens z onder lading, enz.)
● Motorfietsen die op dezelfde rijstrook rijden
● Als door omringend verkeer opgeworpen water of sneeuw de signal ering door de
sensor hindert
● Als de achterzijde van de auto ver ingezakt
is (omdat er zware lading in de bagage-
ruimte vervoerd wordt, enz.)
● De voorligger heeft een extreem grote
bodemvrijheid
CAMRY_HV_OM_Europe_OM33E11E .book Page 360 Monday, October 7, 2019 12:19 PM

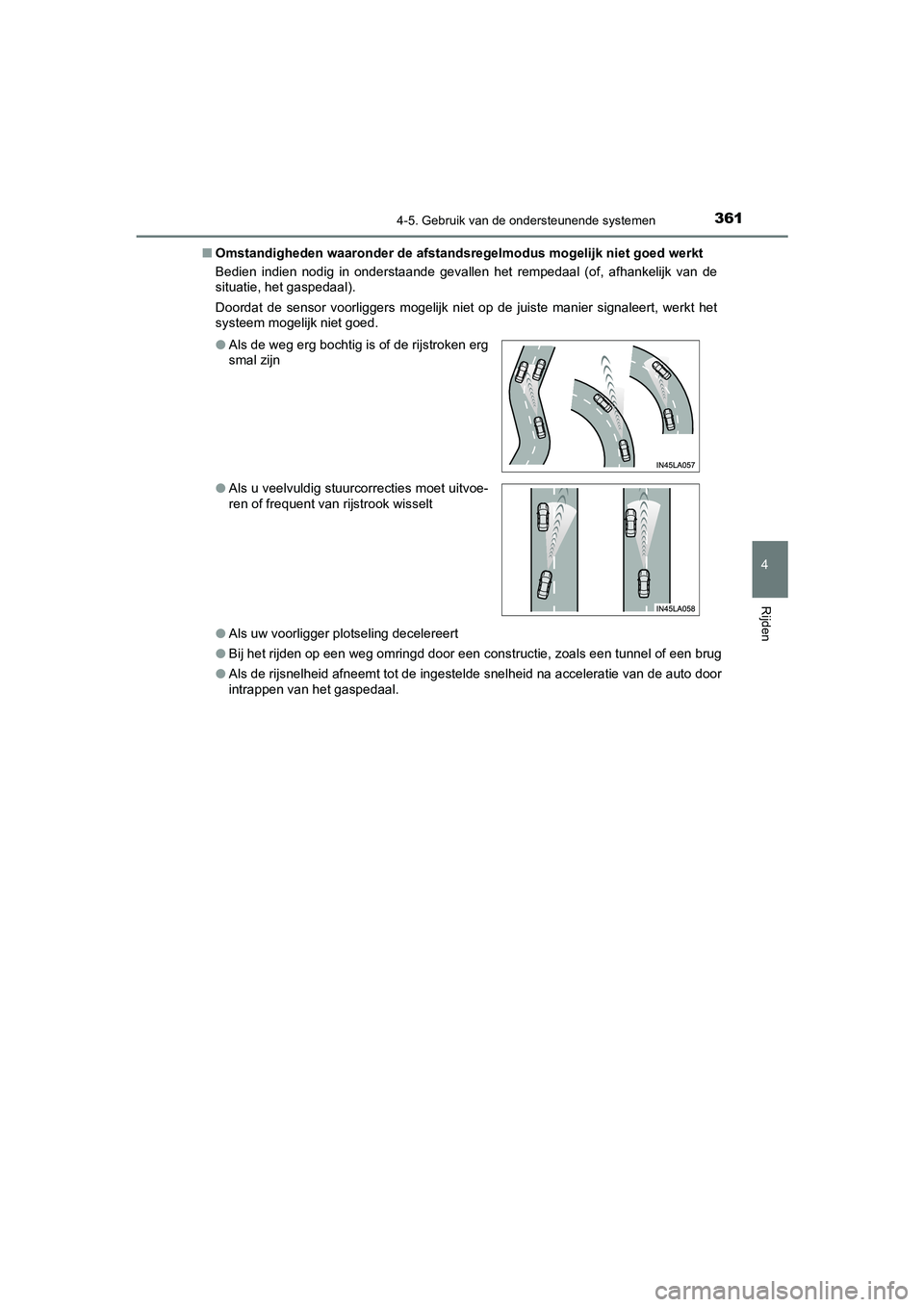

Page 361 of 648

3614-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Omstandigheden waaronder de afst andsregelmodus mogelijk niet goed werkt
Bedien indien nodig in onderstaande gevallen het rempedaal (of, afhankelijk van de
situatie, het gaspedaal).
Doordat de sensor voorliggers mogelijk niet op de juiste manier signaleert, werkt het
systeem mogelijk niet goed.
● Als uw voorligger plotseling decelereert
● Bij het rijden op een weg omringd door een constructie, zoals e en tunnel of een brug
● Als de rijsnelheid afneemt tot de ingestelde snelheid na accele ratie van de auto door
intrappen van het gaspedaal.
●
Als de weg erg bochtig is of de rijstroken erg
smal zijn
● Als u veelvuldig stuurcorrecties moet uitvoe-
ren of frequent van rijstrook wisselt
CAMRY_HV_OM_Europe_OM33E11E .book Page 361 Monday, October 7, 2019 12:19 PM

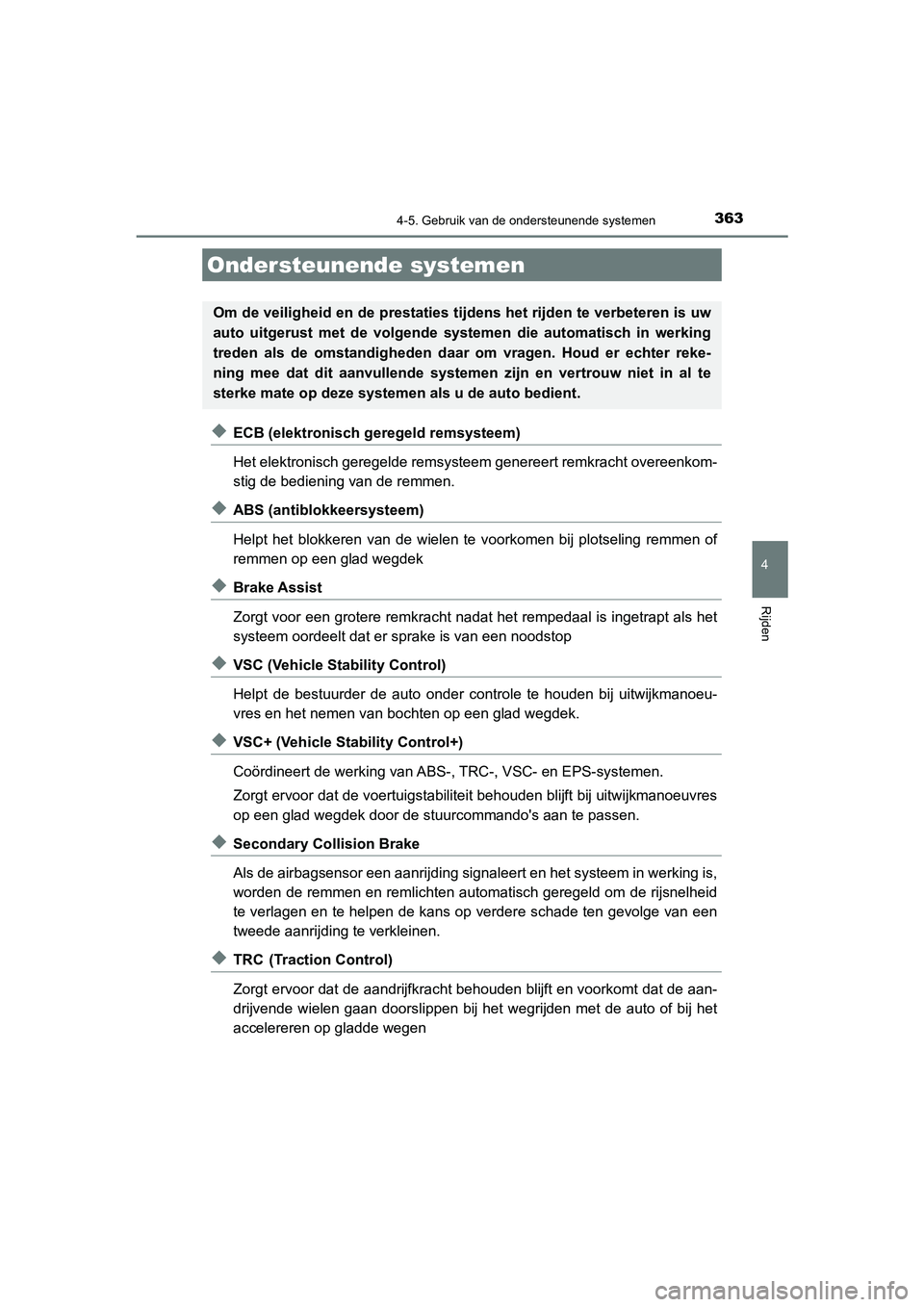

Page 363 of 648

3634-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
◆ECB (elektronisch geregeld remsysteem)
Het elektronisch geregelde remsysteem genereert remkracht overeenkom-
stig de bediening van de remmen.
◆ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te voorkomen bij plotseling r emmen of
remmen op een glad wegdek
◆Brake Assist
Zorgt voor een grotere remkracht nadat het rempedaal is ingetra pt als het
systeem oordeelt dat er sprake is van een noodstop
◆VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder controle te houden bij uitwijkmanoeu-
vres en het nemen van bochten op een glad wegdek.
◆VSC+ (Vehicle St ability Control+)
Coördineert de werking van ABS-, TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit behouden blijft bij uit wijkmanoeuvres
op een glad wegdek door de stuurcommando's aan te passen.
◆Secondary Collision Brake
Als de airbagsensor een aanrijding signaleert en het systeem in werking is,
worden de remmen en remlichten automatisch geregeld om de rijsn elheid
te verlagen en te helpen de kans op verdere schade ten gevolge van een
tweede aanrijding te verkleinen.
◆TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht behouden blijft en voorkomt dat de aan-
drijvende wielen gaan doorslippen bij het wegrijden met de auto of bij het
accelereren op gladde wegen
Ondersteunende systemen
Om de veiligheid en de prestaties tijdens het rijden te verbete ren is uw
auto uitgerust met de volgende systemen die automatisch in werk ing
treden als de omstandigheden daar om vragen. Houd er echter reke-
ning mee dat dit aanvullende systemen zijn en vertrouw niet in al te
sterke mate op deze systemen als u de auto bedient.
CAMRY_HV_OM_Europe_OM33E11E .book Page 363 Monday, October 7, 2019 12:19 PM

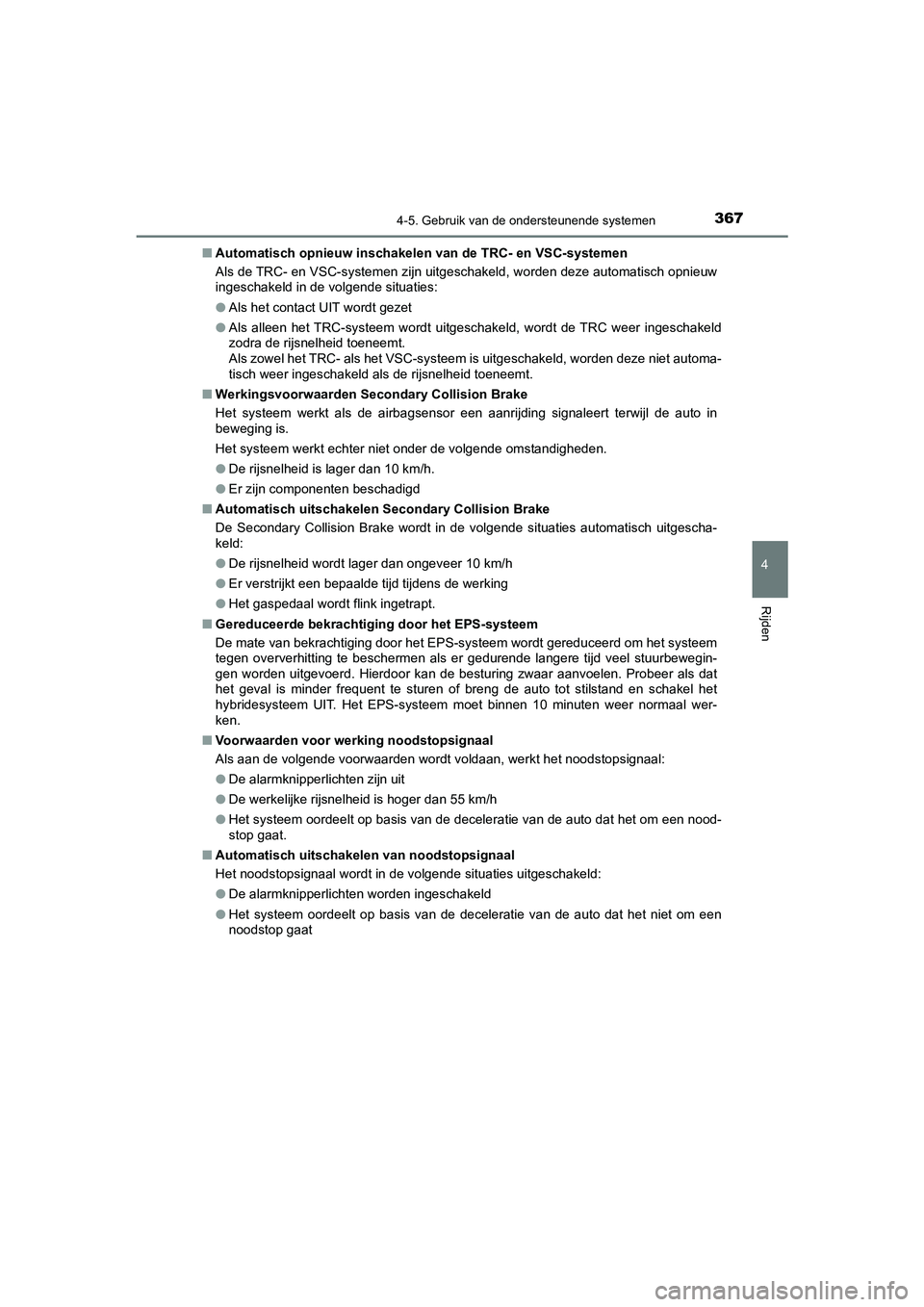

Page 367 of 648

3674-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
■Automatisch opnieuw inschakelen van de TRC- en VSC-systemen
Als de TRC- en VSC-systemen zijn uitgeschakeld, worden deze automatisch opnieuw
ingeschakeld in de volgende situaties:
● Als het contact UIT wordt gezet
● Als alleen het TRC-systeem wordt uitgeschakeld, wordt de TRC weer ingeschakeld
zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC- systeem is uitgeschakeld, worden deze niet automa-
tisch weer ingeschakeld als de rijsnelheid toeneemt.
■ Werkingsvoorwaarden Secondary Collision Brake
Het systeem werkt als de airbagsensor een aanrijding signaleert terwijl de auto in
beweging is.
Het systeem werkt echter niet onder de volgende omstandigheden.
●De rijsnelheid is lager dan 10 km/h.
● Er zijn componenten beschadigd
■ Automatisch uitschakelen Secondary Collision Brake
De Secondary Collision Brake wordt in de volgende situaties aut omatisch uitgescha-
keld:
● De rijsnelheid wordt lager dan ongeveer 10 km/h
● Er verstrijkt een bepaalde tijd tijdens de werking
● Het gaspedaal wordt flink ingetrapt.
■ Gereduceerde bekrachtigi ng door het EPS-systeem
De mate van bekrachtiging door het EPS-systeem wordt gereduceer d om het systeem
tegen oververhitting te beschermen als er gedurende langere tij d veel stuurbewegin-
gen worden uitgevoerd. Hierdoor kan de besturing zwaar aanvoele n. Probeer als dat
het geval is minder frequent te sturen of breng de auto tot stilstand en schakel het
hybridesysteem UIT. Het EPS-systeem moet binnen 10 minuten weer normaal wer-
ken.
■ Voorwaarden voor werking noodstopsignaal
Als aan de volgende voorwaarden wordt voldaan, werkt het noodstopsignaal:
●De alarmknipperlichten zijn uit
● De werkelijke rijsnelheid is hoger dan 55 km/h
● Het systeem oordeelt op basis van de deceleratie van de auto da t het om een nood-
stop gaat.
■ Automatisch uitschakelen van noodstopsignaal
Het noodstopsignaal wordt in de volgende situaties uitgeschakeld:
● De alarmknipperlichten worden ingeschakeld
● Het systeem oordeelt op basis van de deceleratie van de auto dat het niet om een
noodstop gaat
CAMRY_HV_OM_Europe_OM33E11E .book Page 367 Monday, October 7, 2019 12:19 PM

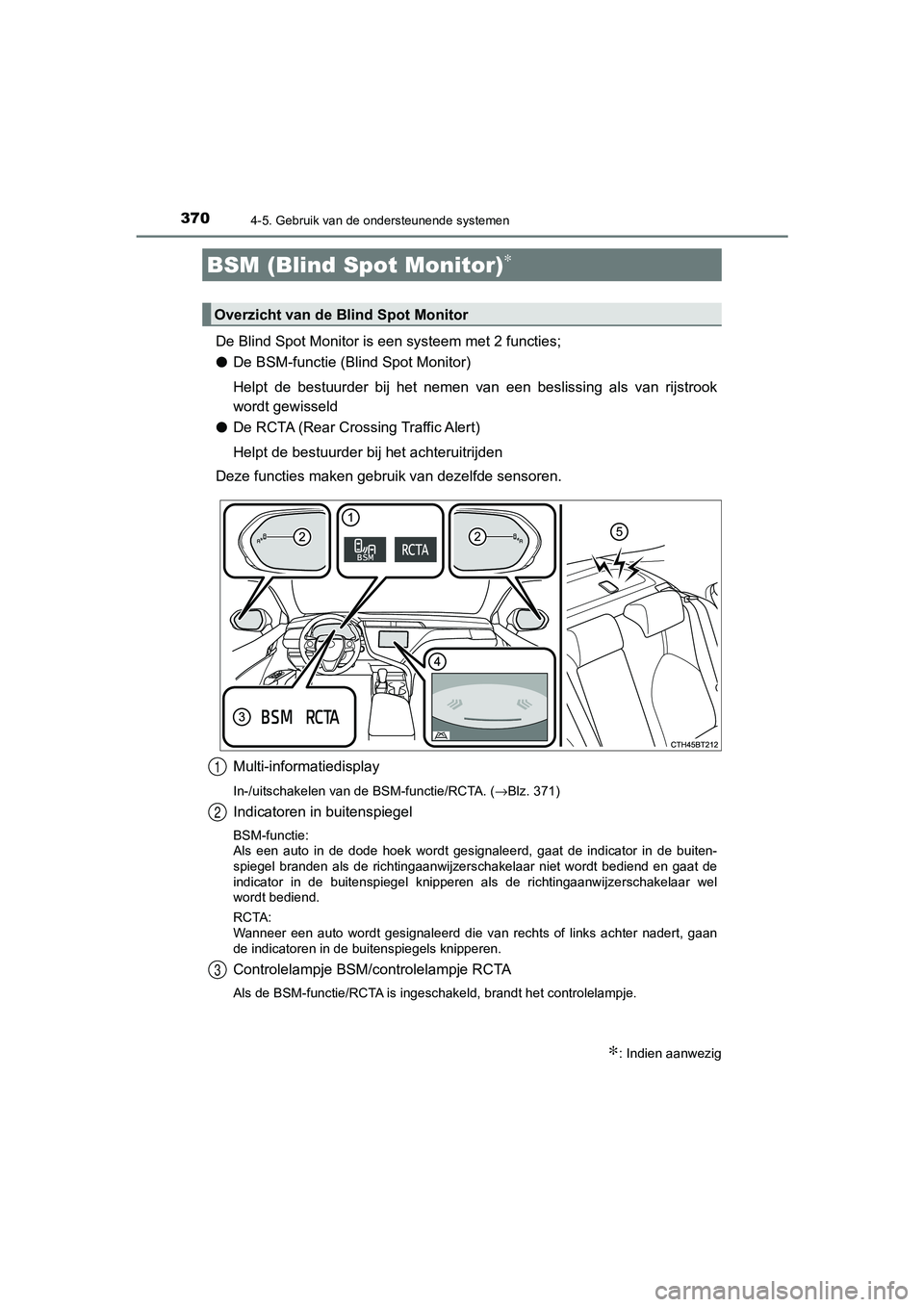

Page 370 of 648

3704-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
De Blind Spot Monitor is een systeem met 2 functies;
●De BSM-functie (Blind Spot Monitor)
Helpt de bestuurder bij het nemen van een beslissing als van ri jstrook
wordt gewisseld
● De RCTA (Rear Crossing Traffic Alert)
Helpt de bestuurder bij het achteruitrijden
Deze functies maken gebruik van dezelfde sensoren.
Multi-informatiedisplay
In-/uitschakelen van de BSM-functie/RCTA. ( →Blz. 371)
Indicatoren in buitenspiegel
BSM-functie:
Als een auto in de dode hoek wordt gesignaleerd, gaat de indicator in de buiten-
spiegel branden als de richtingaanwijzerschakelaar niet wordt b ediend en gaat de
indicator in de buitenspiegel knipperen als de richtingaanwijze rschakelaar wel
wordt bediend.
RCTA:
Wanneer een auto wordt gesignaleerd die van rechts of links ach ter nadert, gaan
de indicatoren in de buitenspiegels knipperen.
Controlelampje BSM/controlelampje RCTA
Als de BSM-functie/RCTA is ingeschakeld, brandt het controlelampje.
BSM (Blind Spot Monitor)∗
∗: Indien aanwezig
Overzicht van de Blind Spot Monitor
1
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 370 Monday, October 7, 2019 12:19 PM

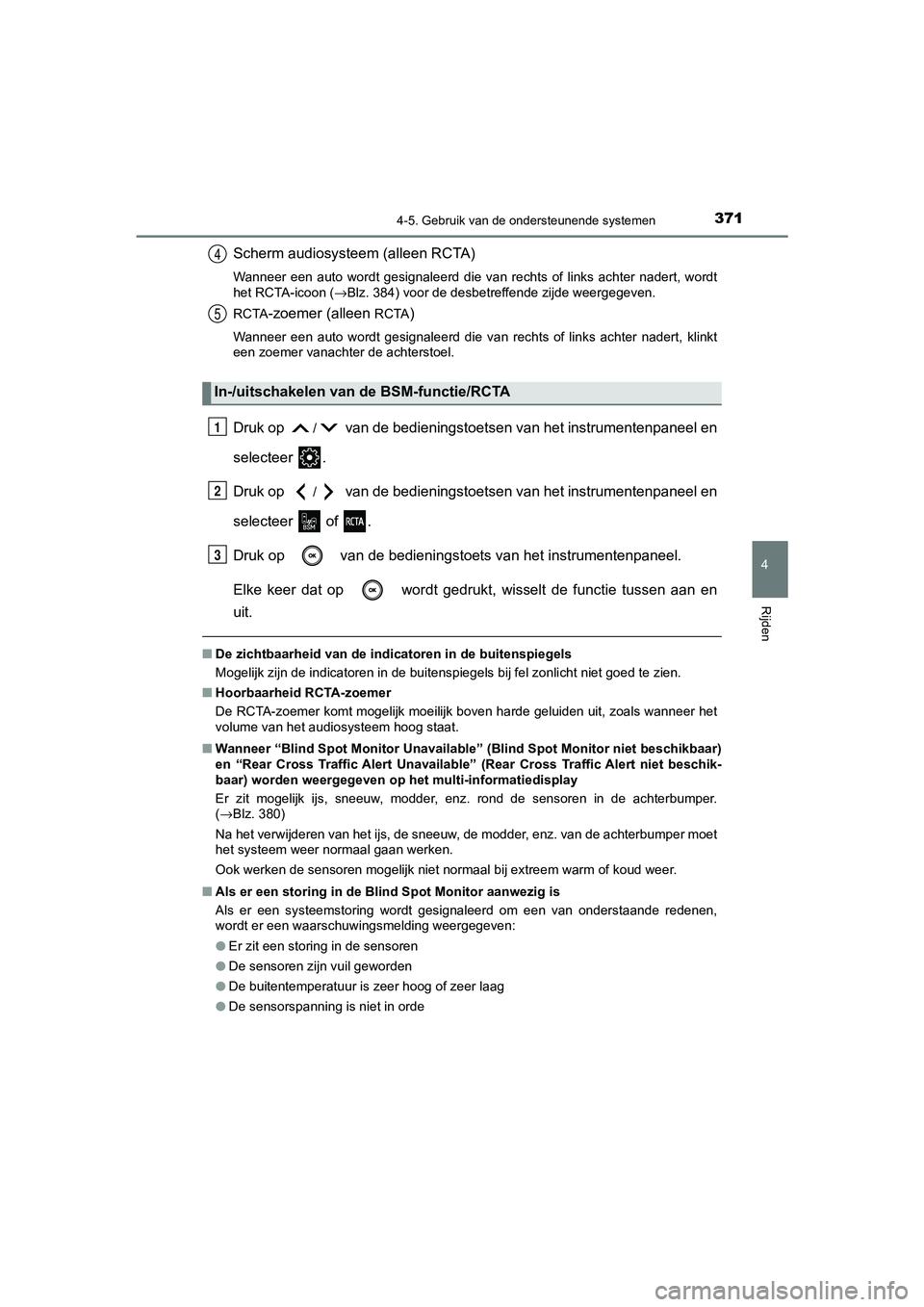

Page 371 of 648

3714-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
Scherm audiosysteem (alleen RCTA)
Wanneer een auto wordt gesignaleerd die van rechts of links achter nadert, wordt
het RCTA-icoon ( →Blz. 384) voor de desbetreffende zijde weergegeven.
RCTA
-zoemer (alleen RCTA)
Wanneer een auto wordt gesignaleerd die van rechts of links ach ter nadert, klinkt
een zoemer vanachter de achterstoel.
Druk op / van de bedieningstoetsen van het instrumentenpaneel en
selecteer .
Druk op
/ van de bedieningstoetsen van het instrumentenpaneel en
selecteer of .
Druk op van de bedieningstoets van het instrumentenpaneel.
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en
uit.
■ De zichtbaarheid van de indi catoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buitenspiegels bij fel zonli cht niet goed te zien.
■ Hoorbaarheid RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■ Wanneer “Blind Spot Monitor Unavailable” (Blind Spot Monitor ni et beschikbaar)
en “Rear Cross Traffic Alert Unav ailable” (Rear Cross Traffic Alert niet beschik-
baar) worden weergegeven op het multi-informatiedisplay
Er zit mogelijk ijs, sneeuw, modder, enz. rond de sensoren in d e achterbumper.
(→ Blz. 380)
Na het verwijderen van het ijs, de sneeuw, de modder, enz. van de achterbumper moet
het systeem weer normaal gaan werken.
Ook werken de sensoren mogelijk niet normaal bij extreem warm o f koud weer.
■ Als er een storing in de Blind Spot Monitor aanwezig is
Als er een systeemstoring wordt gesignaleerd om een van onderst aande redenen,
wordt er een waarschuwingsmelding weergegeven:
● Er zit een storing in de sensoren
● De sensoren zijn vuil geworden
● De buitentemperatuur is zeer hoog of zeer laag
● De sensorspanning is niet in orde
In-/uitschakelen van de BSM-functie/RCTA
4
5
1
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 371 Monday, October 7, 2019 12:19 PM

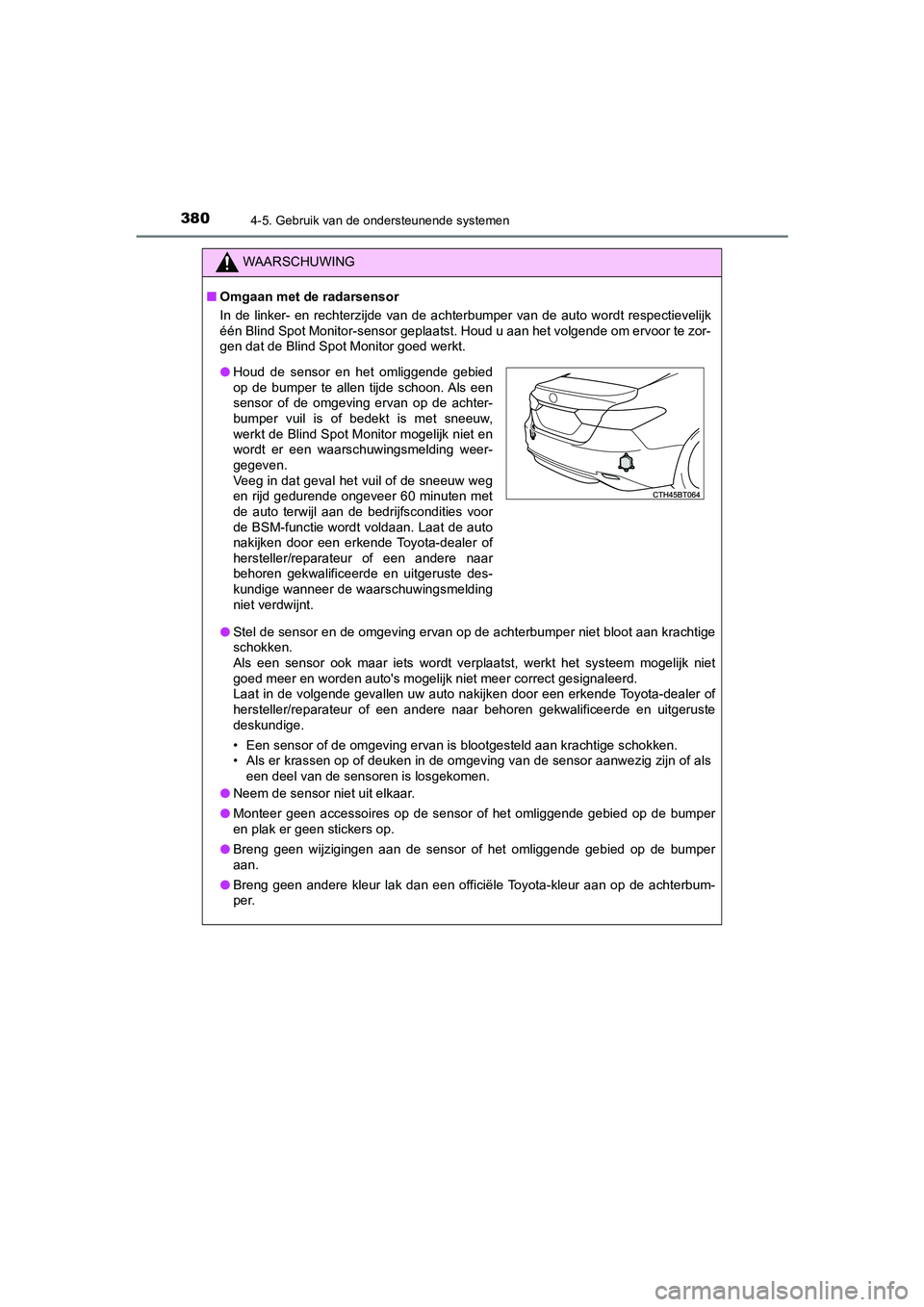

Page 380 of 648

3804-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
WAARSCHUWING
■Omgaan met de radarsensor
In de linker- en rechterzijde van de achterbumper van de auto w ordt respectievelijk
één Blind Spot Monitor-sensor geplaatst. Houd u aan het volgende om ervoor te zor-
gen dat de Blind Spot Monitor goed werkt.
● Stel de sensor en de omgeving ervan op de achterbumper niet blo ot aan krachtige
schokken.
Als een sensor ook maar iets wordt verplaatst, werkt het systeem mogelijk niet
goed meer en worden auto's mogelijk niet meer correct gesignale erd.
Laat in de volgende gevallen uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een ande re naar behoren gekwalificeerde en uitgeruste
deskundige.
• Een sensor of de omgeving ervan is blootgesteld aan krachtige schokken.
• Als er krassen op of deuken in de omgeving van de sensor aanwe zig zijn of als
een deel van de sensoren is losgekomen.
● Neem de sensor niet uit elkaar.
● Monteer geen accessoires op de sensor of het omliggende gebied op de bumper
en plak er geen stickers op.
● Breng geen wijzigingen aan de sensor of het omliggende gebied op de bumper
aan.
● Breng geen andere kleur lak dan een officiële Toyota-kleur aan op de achterbum-
per.
● Houd de sensor en het omliggende gebied
op de bumper te allen tijde schoon. Als een
sensor of de omgeving ervan op de achter-
bumper vuil is of bedekt is met sneeuw,
werkt de Blind Spot Monitor mogelijk niet en
wordt er een waarschuwingsmelding weer-
gegeven.
Veeg in dat geval het vuil of de sneeuw weg
en rijd gedurende ongeveer 60 minuten met
de auto terwijl aan de bedrijfscondities voor
de BSM-functie wordt voldaan. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige wanneer de waarschuwingsmelding
niet verdwijnt.
CAMRY_HV_OM_Europe_OM33E11E .book Page 380 Monday, October 7, 2019 12:19 PM

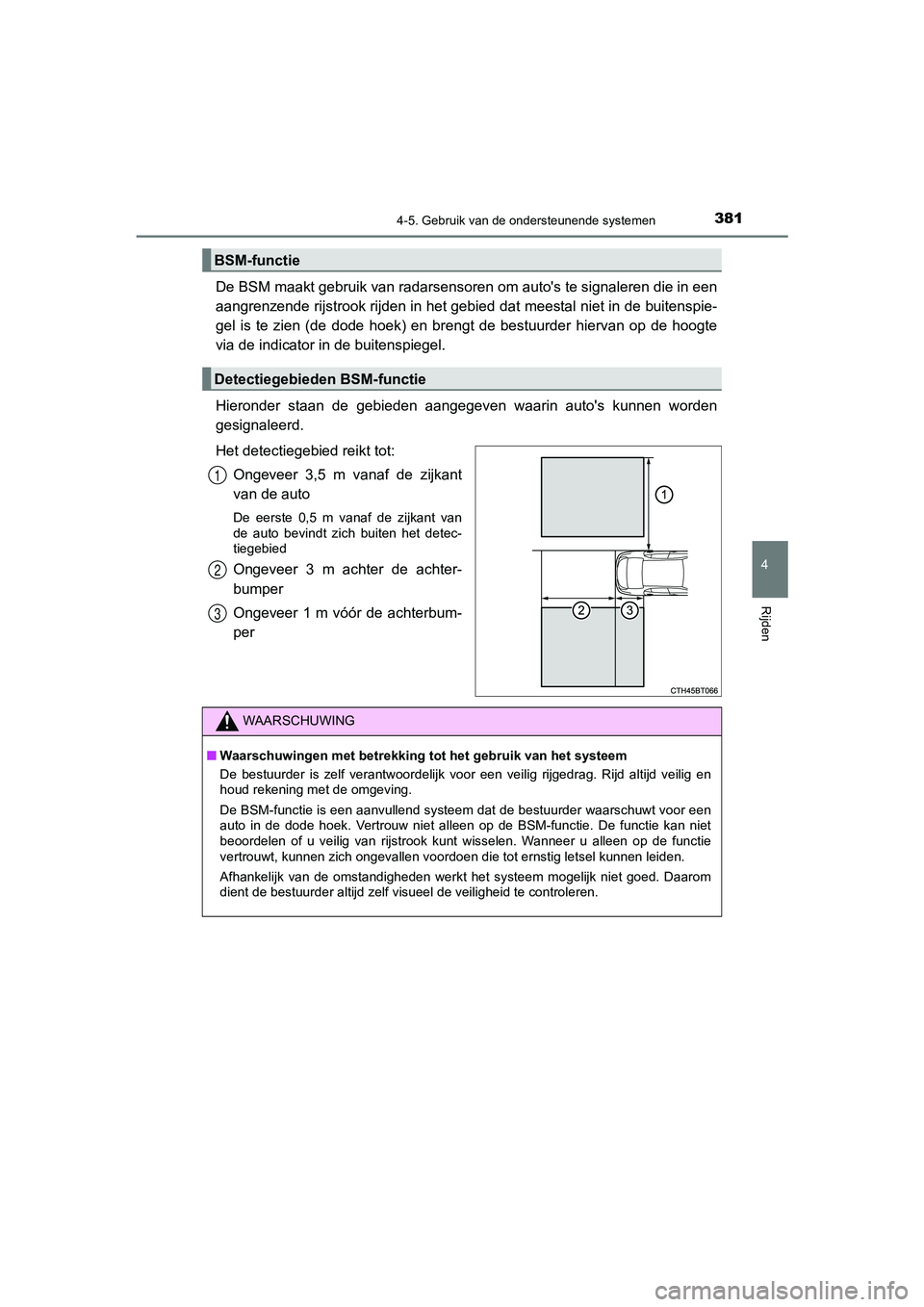

Page 381 of 648

3814-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
4
Rijden
De BSM maakt gebruik van radarsensoren om auto's te signaleren die in een
aangrenzende rijstrook rijden in het gebied dat meestal niet in de buitenspie-
gel is te zien (de dode hoek) en brengt de bestuurder hiervan o p de hoogte
via de indicator in de buitenspiegel.
Hieronder staan de gebieden aangegeven waarin auto's kunnen wor den
gesignaleerd.
Het detectiegebied reikt tot:
Ongeveer 3,5 m vanaf de zijkant
van de auto
De eerste 0,5 m vanaf de zijkant van
de auto bevindt zich buiten het detec-
tiegebied
Ongeveer 3 m achter de achter-
bumper
Ongeveer 1 m vóór de achterbum-
per
BSM-functie
Detectiegebieden BSM-functie
1
2
3
WAARSCHUWING
■Waarschuwingen met b etrekking tot het gebruik van het systeem
De bestuurder is zelf verantwoordelijk voor een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De BSM-functie is een aanvullend systeem dat de bestuurder waar schuwt voor een
auto in de dode hoek. Vertrouw niet alleen op de BSM-functie. D e functie kan niet
beoordelen of u veilig van rijstrook kunt wisselen. Wanneer u a lleen op de functie
vertrouwt, kunnen zich ongevallen voordoen die tot ernstig lets el kunnen leiden.
Afhankelijk van de omstandigheden werkt het systeem mogelijk ni et goed. Daarom
dient de bestuurder altijd zelf visueel de veiligheid te controleren.
CAMRY_HV_OM_Europe_OM33E11E .book Page 381 Monday, October 7, 2019 12:19 PM

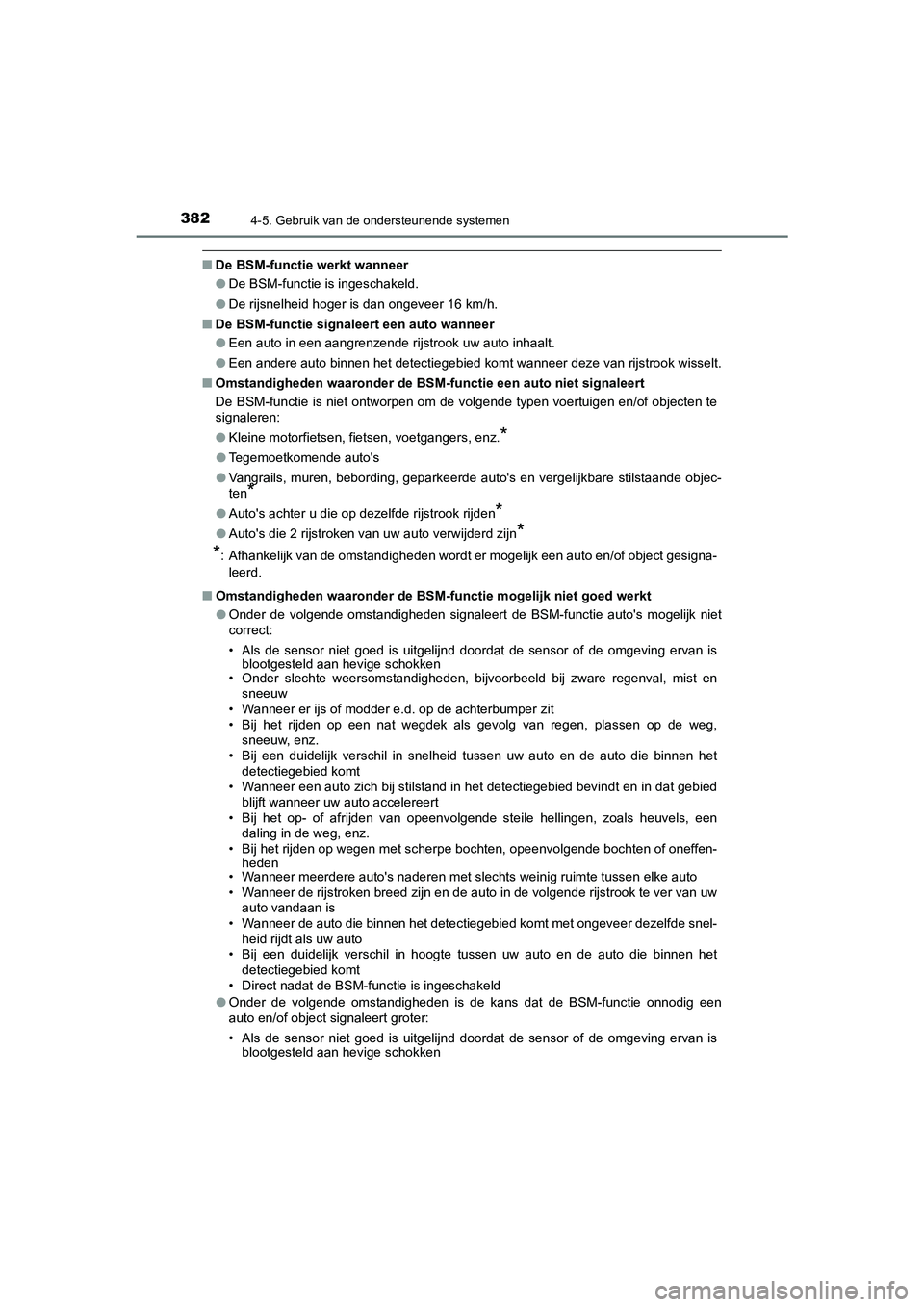

Page 382 of 648

3824-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
■De BSM-functie werkt wanneer
●De BSM-functie is ingeschakeld.
● De rijsnelheid hoger is dan ongeveer 16 km/h.
■ De BSM-functie signale ert een auto wanneer
● Een auto in een aangrenzende rijstrook uw auto inhaalt.
● Een andere auto binnen het detectiegebied komt wanneer deze van rijstrook wisselt.
■ Omstandigheden waaronder de BSM -functie een auto niet signaleert
De BSM-functie is niet ontworpen om de volgende typen voertuige n en/of objecten te
signaleren:
● Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Tegemoetkomende auto's
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stilstaande objec-
ten
*
● Auto's achter u die op dezelfde rijstrook rijden*
●Auto's die 2 rijstroken van uw auto verwijderd zijn*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object gesigna-
leerd.
■ Omstandigheden waaronder de BSM -functie mogelijk niet goed werkt
● Onder de volgende omstandigheden signaleert de BSM-functie auto 's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Onder slechte weersomstandigheden, bijvoorbeeld bij zware regenval, mist en
sneeuw
• Wanneer er ijs of modder e.d. op de achterbumper zit
• Bij het rijden op een nat wegdek als gevolg van regen, plassen op de weg, sneeuw, enz.
• Bij een duidelijk verschil in snelheid tussen uw auto en de auto die binnen het detectiegebied komt
• Wanneer een auto zich bij stilstand in het detectiegebied bevi ndt en in dat gebied
blijft wanneer uw auto accelereert
• Bij het op- of afrijden van opeenvolgende steile hellingen, zo als heuvels, een
daling in de weg, enz.
• Bij het rijden op wegen met scherpe bochten, opeenvolgende bochten of oneffen- heden
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke auto
• Wanneer de rijstroken breed zijn en de auto in de volgende rij strook te ver van uw
auto vandaan is
• Wanneer de auto die binnen het detectiegebied komt met ongevee r dezelfde snel-
heid rijdt als uw auto
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het
detectiegebied komt
• Direct nadat de BSM-functie is ingeschakeld
● Onder de volgende omstandigheden is de kans dat de BSM-functie onnodig een
auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
CAMRY_HV_OM_Europe_OM33E11E .book Page 382 Monday, October 7, 2019 12:19 PM
Page 384 of 648

3844-5. Gebruik van de ondersteunende systemen
CAMRY_HV_EE
De RCTA werkt wanneer de achteruitversnelling is ingeschakeld. Hij kan
andere auto's signaleren die van rechts of links achter naderen . Hij maakt
gebruik van radarsensoren om de bes tuurder te waarschuwen voor de aan-
wezigheid van andere auto's: de indicatoren in de buitenspiegel s gaan knip-
peren en er klinkt een zoemer.
■Weergave RCTA-icoon
Wanneer een auto wordt gesignaleerd die van rechts of links ach ter
nadert, wordt het volgende weergegeven op het scherm van het au diosys-
teem.
: Er is een storing aanwezig in de RCTA ( →Blz. 371)
RCTA
Naderende auto'sDetectiegebieden12
Toyota Parking Assist
MonitorInhoud
Er nadert een voertuig van links of rechts achter
CAMRY_HV_OM_Europe_OM33E11E .book Page 384 Monday, October 7, 2019 12:19 PM
