5316-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

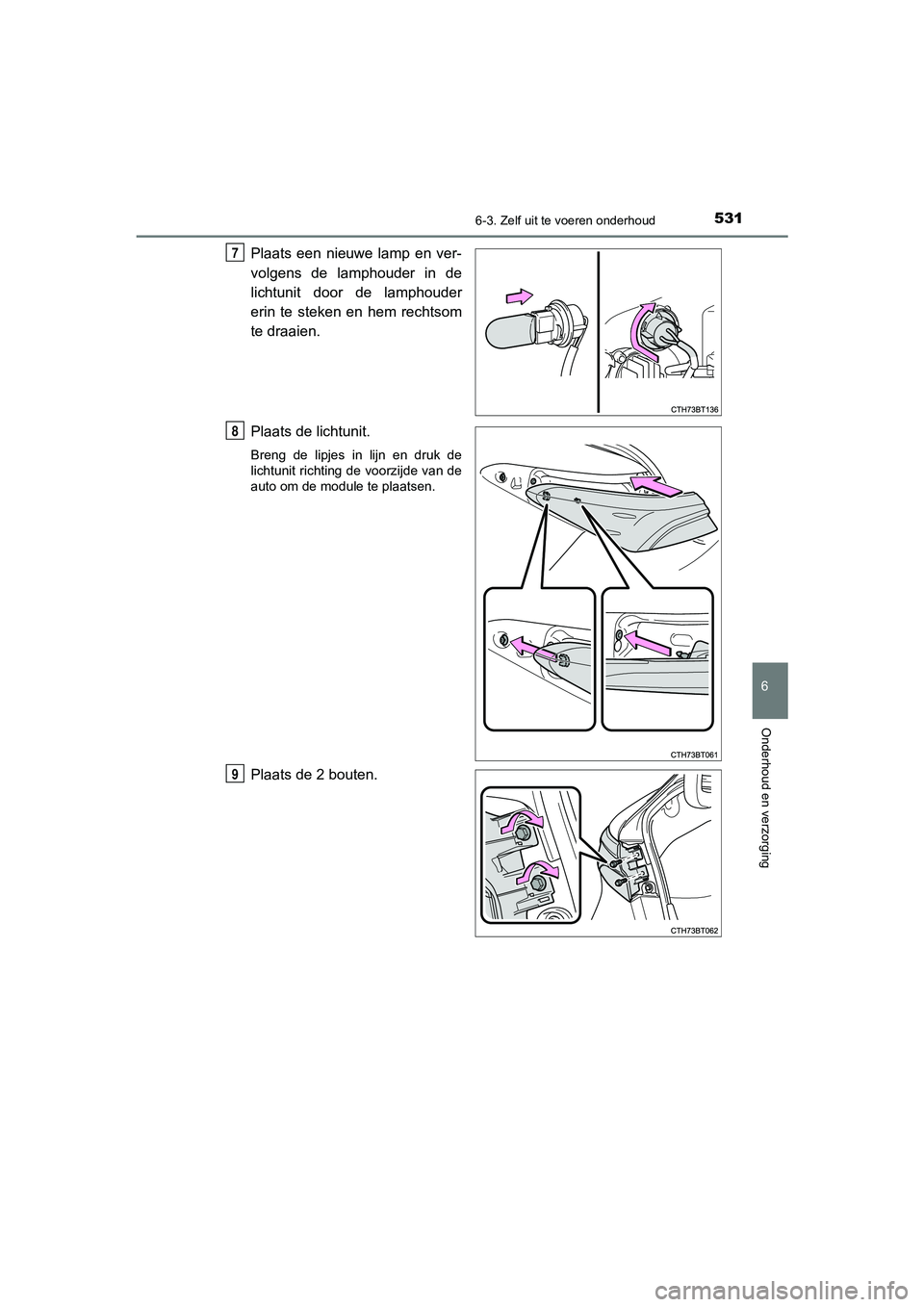

Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en hem rechtsom
te draaien.
Plaats de lichtunit.
Breng de lipjes in lijn en druk de
lichtunit richting de voorzijde van de
auto om de module te plaatsen.
Plaats de 2 bouten.
7
8
9
CAMRY_HV_OM_Europe_OM33E11E.book Page 531 Monday, October 7, 2019 12:19 PM

5326-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

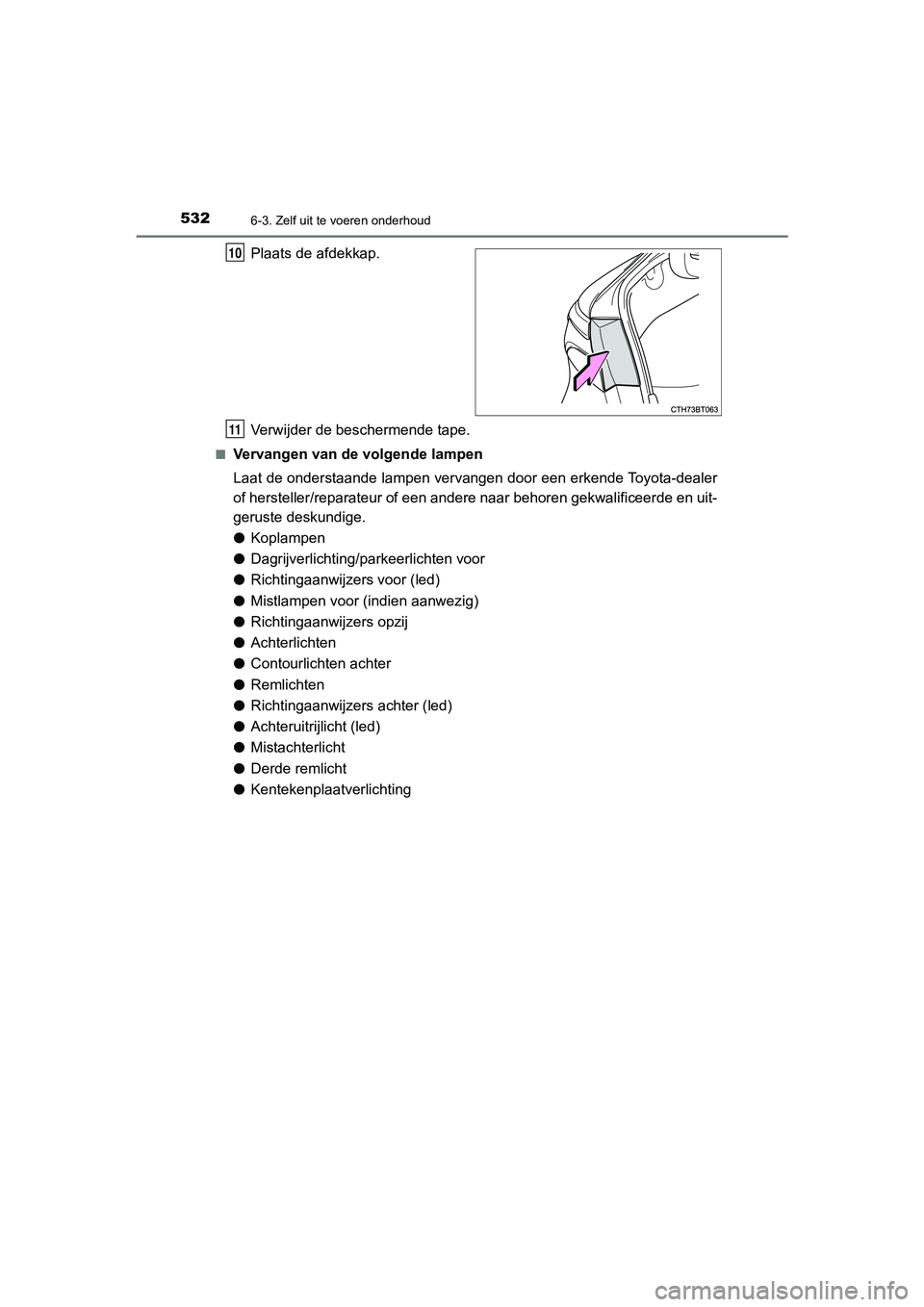

Plaats de afdekkap.
Verwijder de beschermende tape.
■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uit-
geruste deskundige.
● Koplampen
● Dagrijverlichting/parkeerlichten voor
● Richtingaanwijzers voor (led)
● Mistlampen voor (indien aanwezig)
● Richtingaanwijzers opzij
● Achterlichten
● Contourlichten achter
● Remlichten
● Richtingaanwijzers achter (led)
● Achteruitrijlicht (led)
● Mistachterlicht
● Derde remlicht
● Kentekenplaatverlichting
10
11
CAMRY_HV_OM_Europe_OM33E11E .book Page 532 Monday, October 7, 2019 12:19 PM

5336-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

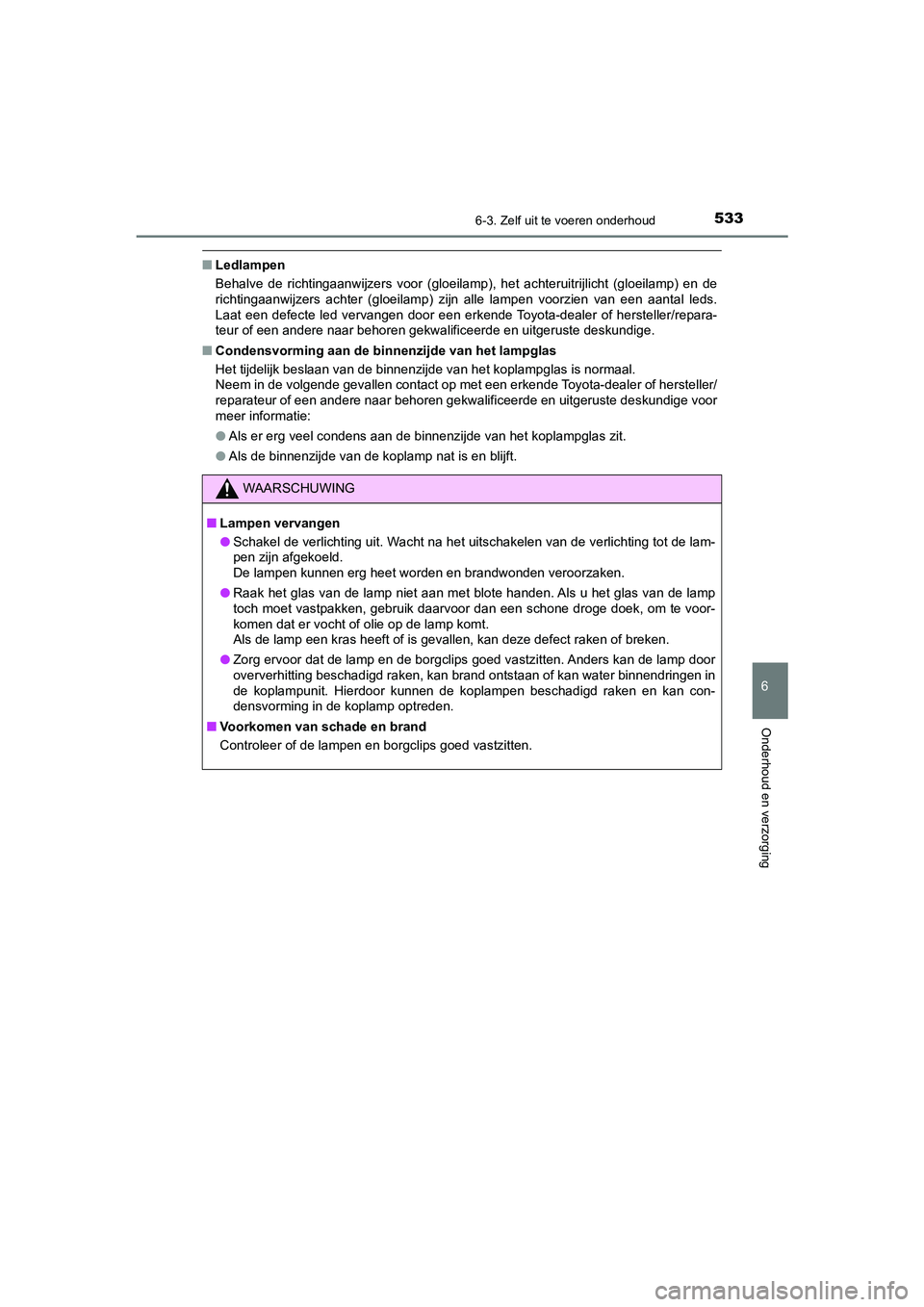

■Ledlampen
Behalve de richtingaanwijzers voor (gloeilamp), het achteruitri jlicht (gloeilamp) en de
richtingaanwijzers achter (gloeilamp) zijn alle lampen voorzien van een aantal leds.
Laat een defecte led vervangen door een erkende Toyota-dealer o f hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Condensvorming aan de binn enzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of hersteller/
reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskundige voor
meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
WAARSCHUWING
■Lampen vervangen
● Schakel de verlichting uit. Wacht na het uitschakelen van de ve rlichting tot de lam-
pen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van de lamp
toch moet vastpakken, gebruik daarvoor dan een schone droge doe k, om te voor-
komen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de lamp door
oververhitting beschadigd raken, kan brand ontstaan of kan water binnendringen in
de koplampunit. Hierdoor kunnen de koplampen beschadigd raken en kan con-
densvorming in de koplamp optreden.
■ Voorkomen van schade en brand
Controleer of de lampen en borgclips goed vastzitten.
CAMRY_HV_OM_Europe_OM33E11E .book Page 533 Monday, October 7, 2019 12:19 PM

5346-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
CAMRY_HV_OM_Europe_OM33E11E.book Page 534 Monday, October 7, 2019 12:19 PM

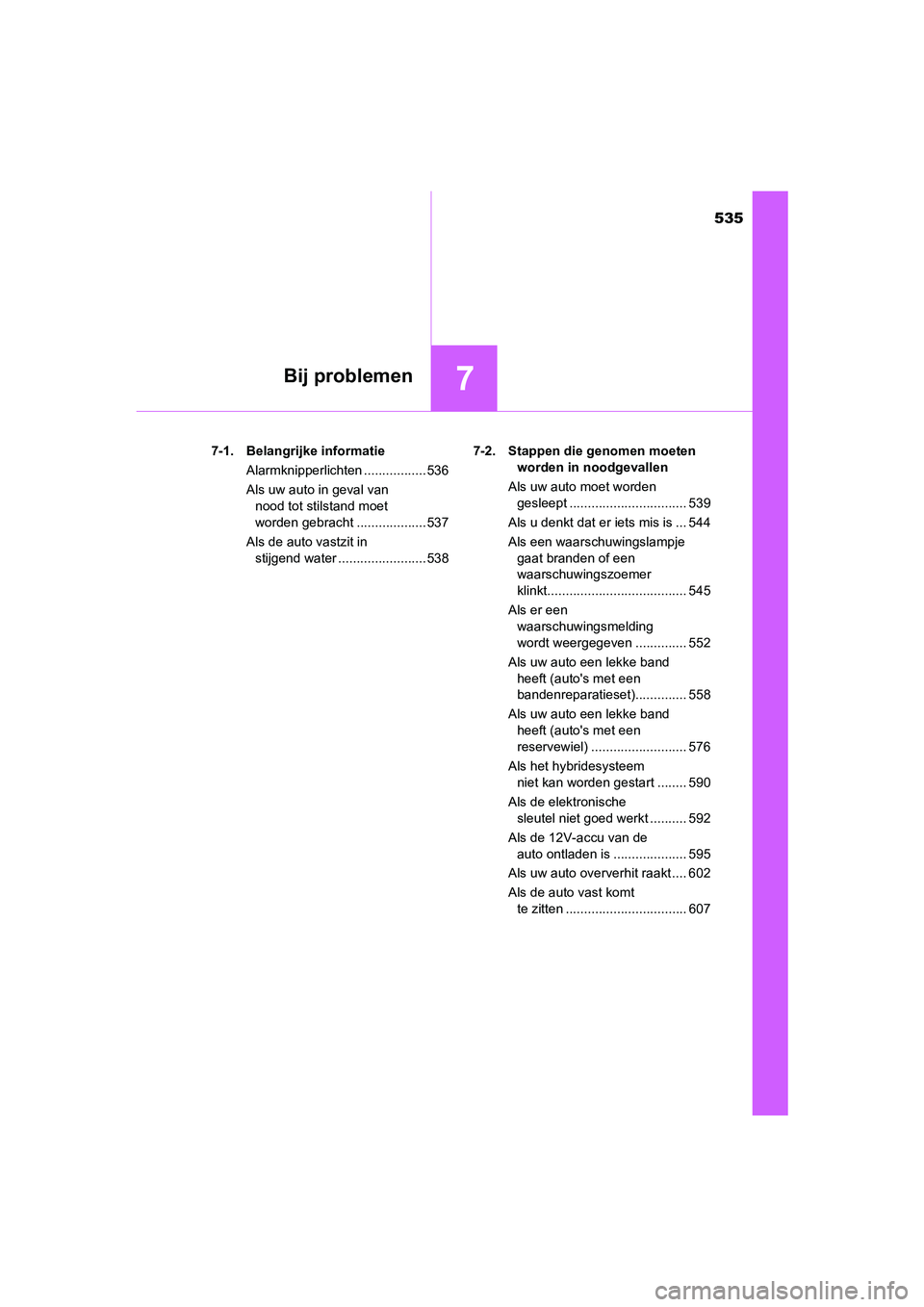

535
7Bij problemen
CAMRY_HV_EE7-1. Belangrijke informatie
Alarmknipperlichten ................. 536
Als uw auto in geval van nood tot stilstand moet
worden gebracht ................... 537
Als de auto vastzit in stijgend water ........................ 538 7-2. Stappen die genomen moeten
worden in noodgevallen
Als uw auto moet worden gesleept ................................ 539
Als u denkt dat er iets mis is ... 544
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer
klinkt...................................... 545
Als er een waarschuwingsmelding
wordt weergegeven .............. 552
Als uw auto een lekke band heeft (auto's met een
bandenreparatieset).............. 558
Als uw auto een lekke band heeft (auto's met een
reservewiel) .......................... 576
Als het hybridesysteem niet kan worden gestart ........ 590
Als de elektronische sleutel niet goed werkt .......... 592
Als de 12V-accu van de auto ontladen is .................... 595
Als uw auto oververhit raakt .... 602
Als de auto vast komt te zitten ................................. 607
CAMRY_HV_OM_Europe_OM33E11E .book Page 535 Monday, October 7, 2019 12:19 PM

536
CAMRY_HV_EE
7-1. Belangrijke informatie
Druk op de schakelaar.
Alle richtingaanwijzers gaan knipperen.
Druk nogmaals op de schakelaar om
ze weer uit te schakelen.
■Alarmknipperlichten
●Als de alarmknipperlichten gedurende langere tijd worden gebrui kt terwijl het hybri-
desysteem niet in werking is (terwijl het controlelampje READY niet brandt) kan de
12V-accu ontladen raken.
● Als een van de airbags wordt geactiveerd of bij een harde aanri jding van achteren
worden de alarmknipperlichten automatisch ingeschakeld.
De alarmknipperlichten worden na ongeveer 20 minuten automatisc h uitgeschakeld.
Druk twee keer op de schakelaar om de alarmknipperlichten handm atig uit te scha-
kelen.
(De alarmknipperlichten worden mogelijk niet automatisch ingesc hakeld, afhankelijk
van de kracht en de omstandigheden van de aanrijding.)
Alar mknipperlichten
De alarmknipperlichten worden gebruikt om andere bestuurders te
waarschuwen wanneer de auto tot stilstand moet worden gebracht, bij-
voorbeeld bij pech.
CAMRY_HV_OM_Europe_OM33E11E .book Page 536 Monday, October 7, 2019 12:19 PM

5377-1. Belangrijke informatie
CAMRY_HV_EE
7
Bij problemen

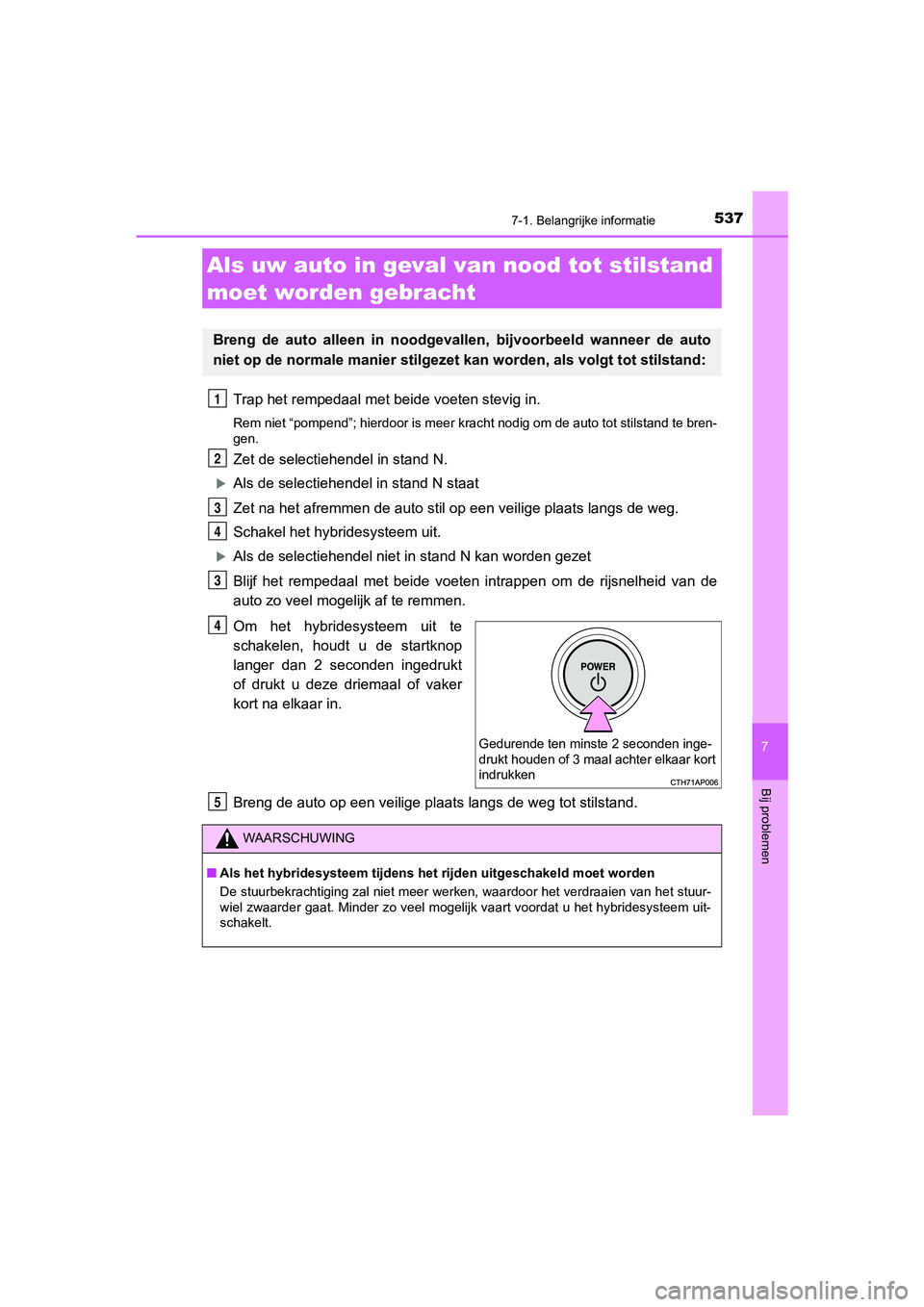

Trap het rempedaal met beide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto tot stilstand te bren-
gen.
Zet de selectiehendel in stand N.
Als de selectiehendel in stand N staat
Zet na het afremmen de auto stil op een veilige plaats langs de weg.
Schakel het hybridesysteem uit.
Als de selectiehendel niet in stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelheid van de
auto zo veel mogelijk af te remmen.
Om het hybridesysteem uit te
schakelen, houdt u de startknop
langer dan 2 seconden ingedrukt
of drukt u deze driemaal of vaker
kort na elkaar in.
Breng de auto op een veilige plaats langs de weg tot stilstand.
Als uw auto in geval va n nood tot stilstand
moet worden gebracht
Breng de auto alleen in noodgevallen, bijvoorbeeld wanneer de a uto
niet op de normale manier stilgezet kan worden, als volgt tot s tilstand:
1
2
3
4
3
Gedurende ten minste 2 seconden inge-
drukt houden of 3 maal achter elkaar kort
indrukken
Q
WAARSCHUWING
■Als het hybridesysteem tijdens het rijden uitgeschakeld moet wo rden
De stuurbekrachtiging zal niet m eer werken, waardoor het verdra aien van het stuur-
wiel zwaarder gaat. Minder zo ve el mogelijk vaart voordat u het hybridesysteem uit-
schakelt.
5
CAMRY_HV_OM_Europe_OM33E11E .book Page 537 Monday, October 7, 2019 12:19 PM

5387-1. Belangrijke informatie
CAMRY_HV_EE

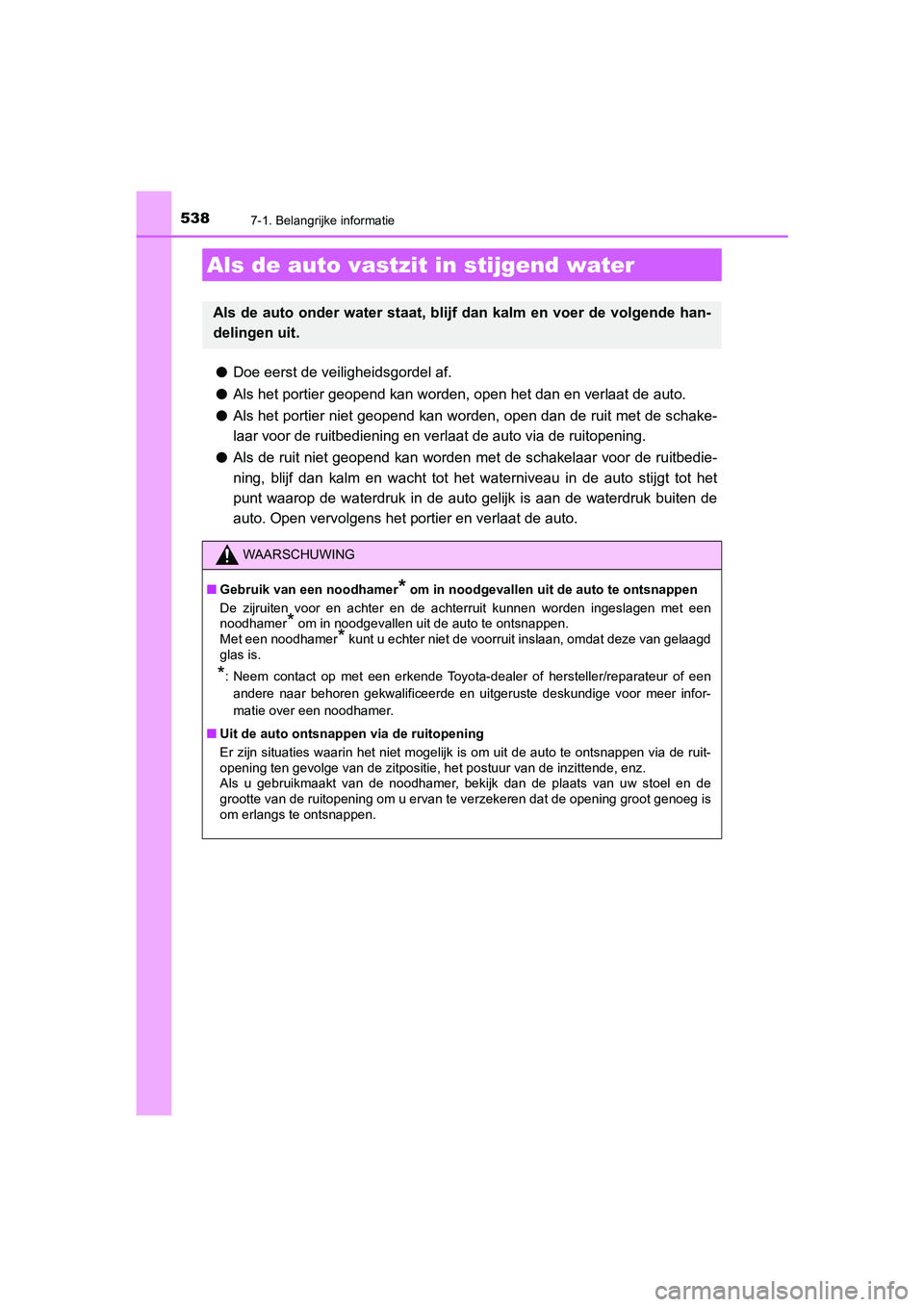

●Doe eerst de veiligheidsgordel af.
● Als het portier geopend kan worden, open het dan en verlaat de auto.
● Als het portier niet geopend kan worden, open dan de ruit met d e schake-
laar voor de ruitbediening en verlaat de auto via de ruitopenin g.
● Als de ruit niet geopend kan worden met de schakelaar voor de r uitbedie-
ning, blijf dan kalm en wacht tot het waterniveau in de auto st ijgt tot het
punt waarop de waterdruk in de auto gelijk is aan de waterdruk buiten de
auto. Open vervolgens het portier en verlaat de auto.
Als de auto vastzit in stijgend water
Als de auto onder water staat, blijf dan kalm en voer de volgen de han-
delingen uit.
WAARSCHUWING
■ Gebruik van een noodhamer* om in noodgevallen uit de auto te ontsnappen
De zijruiten voor en achter en de achterruit kunnen worden inge slagen met een
noodhamer
* om in noodgevallen uit de auto te ontsnappen.
Met een noodhamer
* kunt u echter niet de voorruit inslaan, omdat deze van gelaagd
glas is.
*: Neem contact op met een erkende Toyota-dealer of hersteller/re parateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige vo or meer infor-
matie over een noodhamer.
■ Uit de auto ontsnappen via de ruitopening
Er zijn situaties waarin het niet mogelijk is om uit de auto te ontsnappen via de ruit-
opening ten gevolge van de zitpositie, het postuur van de inzit tende, enz.
Als u gebruikmaakt van de noodhamer, bekijk dan de plaats van u w stoel en de
grootte van de ruitopening om u ervan te verzekeren dat de open ing groot genoeg is
om erlangs te ontsnappen.
CAMRY_HV_OM_Europe_OM33E11E .book Page 538 Monday, October 7, 2019 12:19 PM

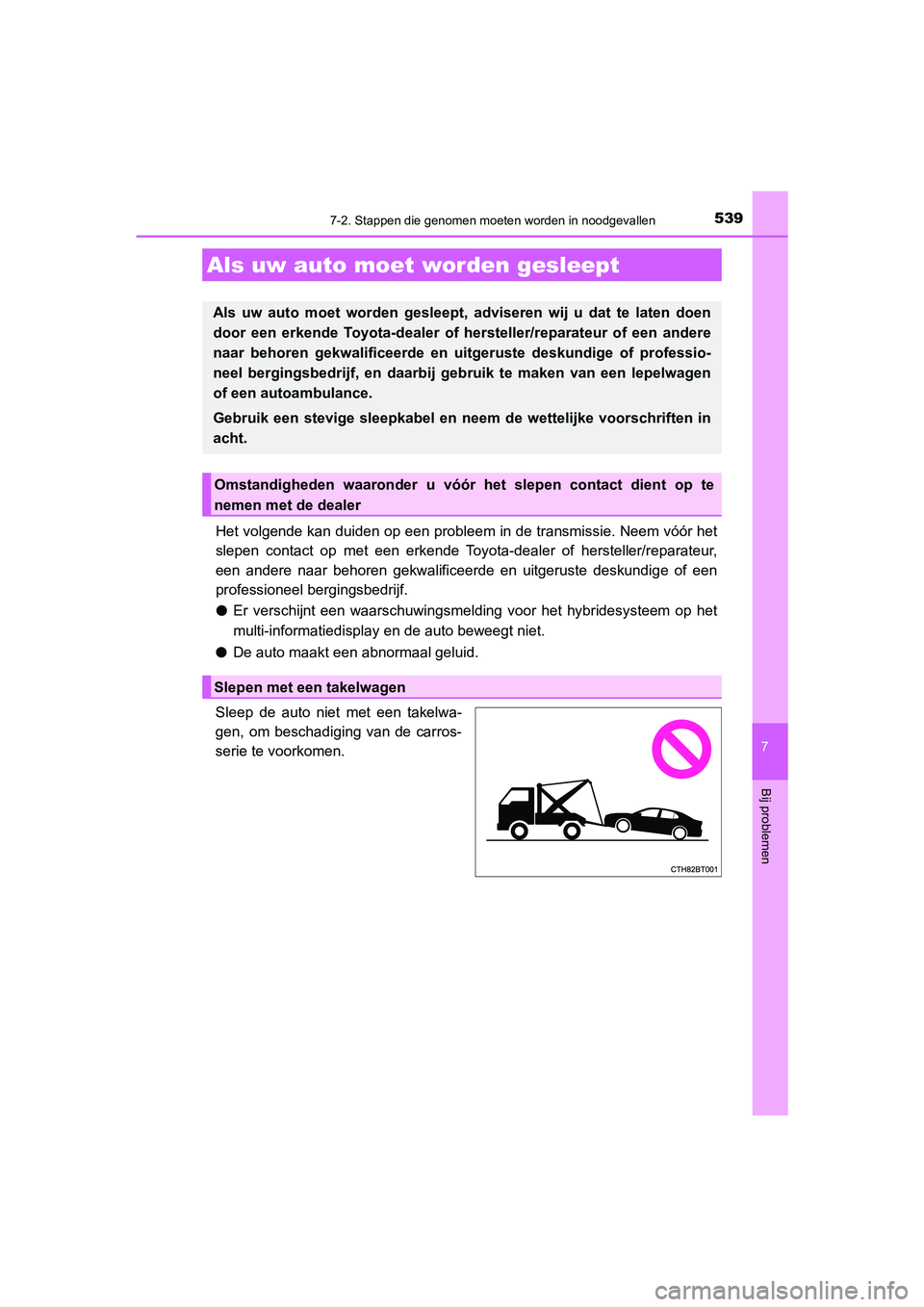

539
CAMRY_HV_EE
7
Bij problemen
7-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een probleem in de transmissie. Neem vóór het
slepen contact op met een erkende Toyota-dealer of hersteller/r eparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundig e of een
professioneel bergingsbedrijf.
● Er verschijnt een waarschuwingsme lding voor het hybridesysteem op het
multi-informatiedisplay en de auto beweegt niet.
● De auto maakt een abnormaal geluid.
Sleep de auto niet met een takelwa-
gen, om beschadiging van de carros-
serie te voorkomen.
Als uw auto moet worden gesleept
Als uw auto moet worden gesleept, adviseren wij u dat te laten doen
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige of professio-
neel bergingsbedrijf, en daarbi j gebruik te maken van een lepelwagen
of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voorschrif ten in
acht.
Omstandigheden waarond er u vóór het slepen contact dient op te
nemen met de dealer
Slepen met een takelwagen
CAMRY_HV_OM_Europe_OM33E11E .book Page 539 Monday, October 7, 2019 12:19 PM

5407-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE

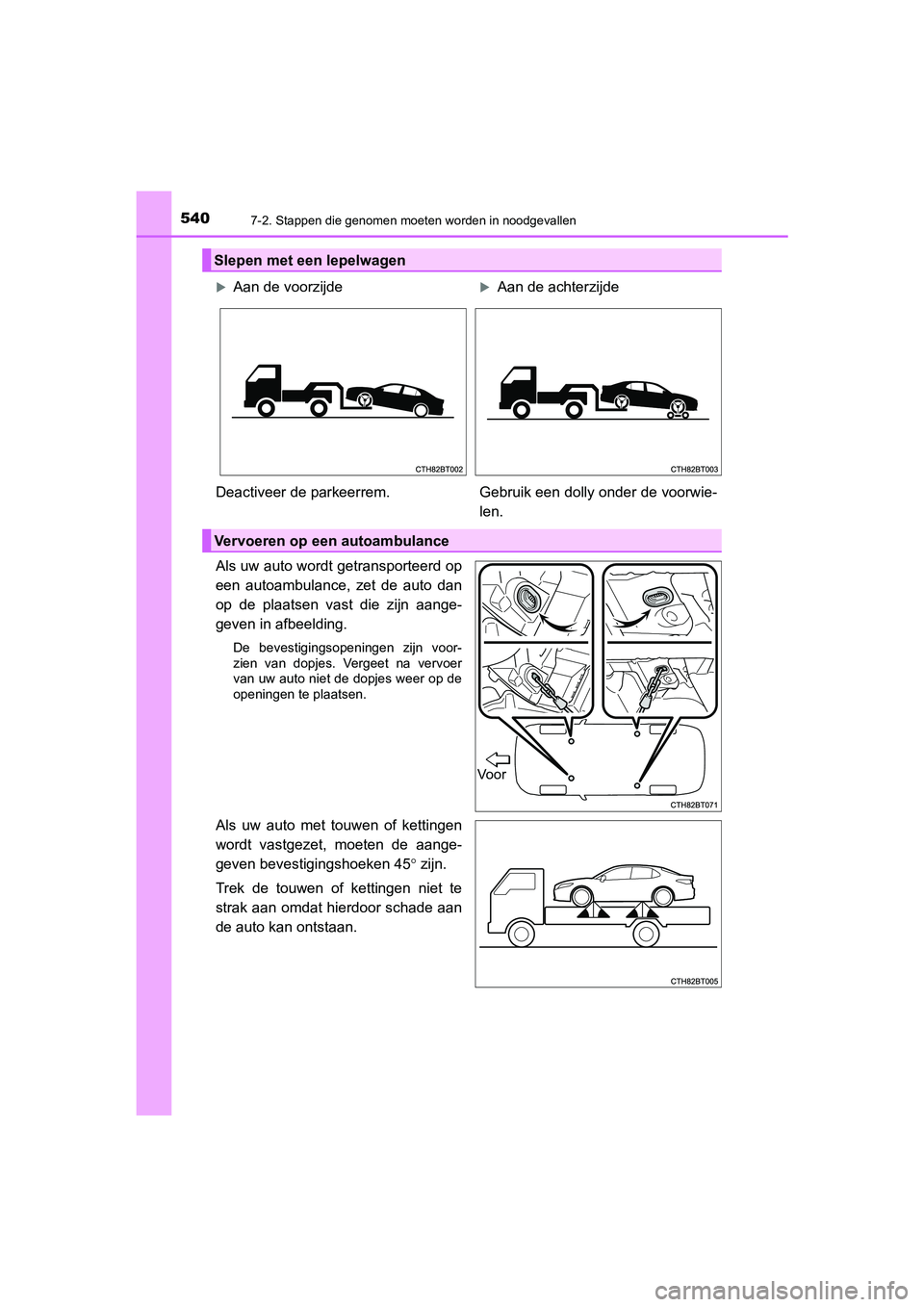

Als uw auto wordt getransporteerd op
een autoambulance, zet de auto dan
op de plaatsen vast die zijn aange-
geven in afbeelding.
De bevestigingsopeningen zijn voor-
zien van dopjes. Vergeet na vervoer
van uw auto niet de dopjes weer op de
openingen te plaatsen.
Als uw auto met touwen of kettingen
wordt vastgezet, moeten de aange-
geven bevestigingshoeken 45° zijn.
Trek de touwen of kettingen niet te
strak aan omdat hierdoor schade aan
de auto kan ontstaan.
Slepen met een lepelwagen
Aan de voorzijdeAan de achterzijde
Deactiveer de parkeerrem. Gebruik een dolly onder de voorwie- len.
Vervoeren op een autoambulance
Vo o r
