5216-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

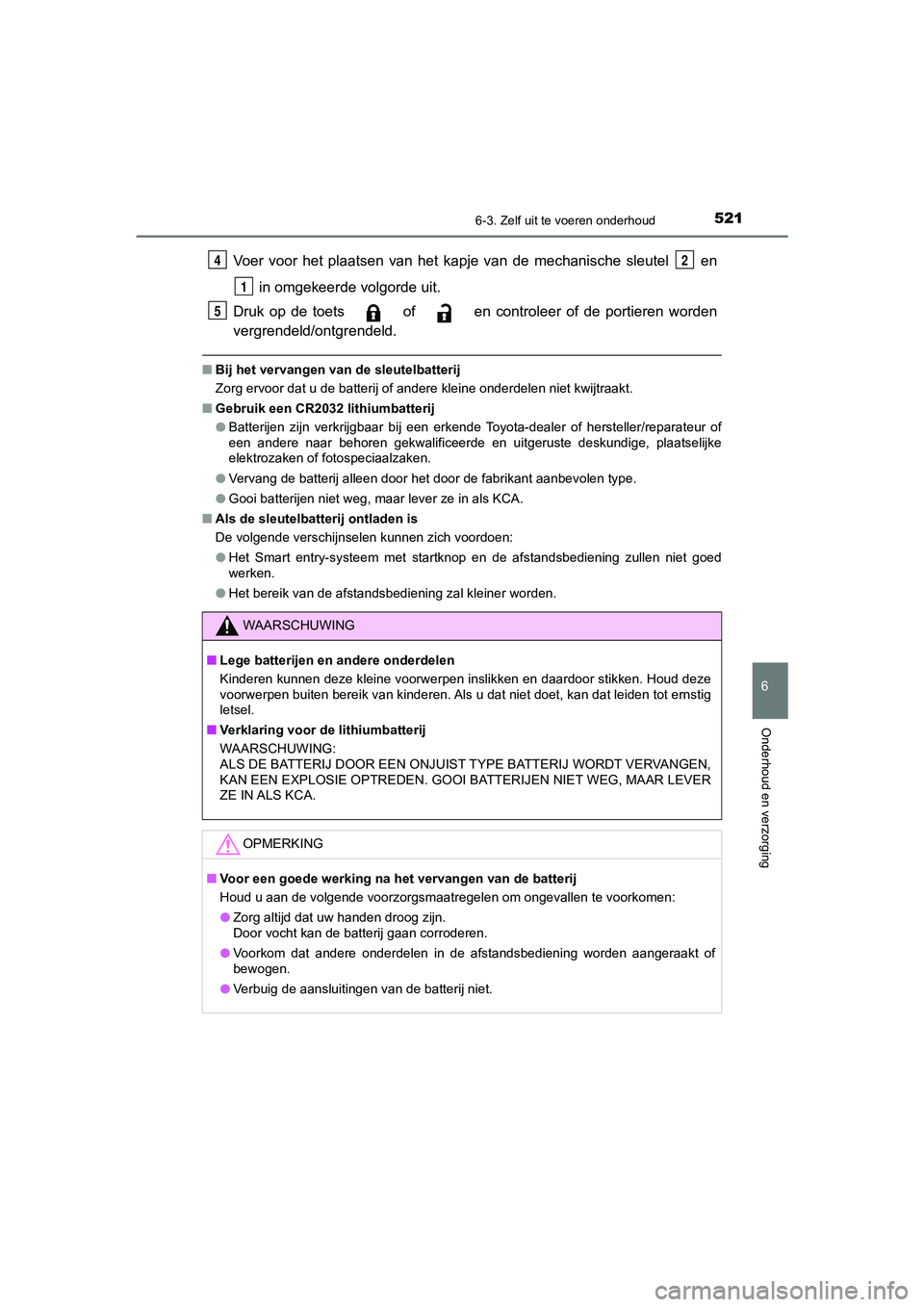

Voer voor het plaatsen van het kapje van de mechanische sleutel en in omgekeerde volgorde uit.
Druk op de toets of en controleer of de portieren worden
vergrendeld/ontgrendeld.
■ Bij het vervangen van de sleutelbatterij
Zorg ervoor dat u de batterij of andere kleine onderdelen niet kwijtraakt.
■ Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een erkende Toyota-dealer of h ersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
● Vervang de batterij alleen door het door de fabrikant aanbevole n type.
● Gooi batterijen niet weg, maar lever ze in als KCA.
■ Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich voordoen:
●Het Smart entry-systeem met startknop en de afstandsbediening z ullen niet goed
werken.
● Het bereik van de afstandsbediening zal kleiner worden.
WAARSCHUWING
■Lege batterijen en andere onderdelen
Kinderen kunnen deze kleine voorwerpen inslikken en daardoor st ikken. Houd deze
voorwerpen buiten bereik van kinderen. Als u dat niet doet, kan dat leiden tot ernstig
letsel.
■ Verklaring voor de lithiumbatterij
WAARSCHUWING:
ALS DE BATTERIJ DOOR EEN ONJUIST TYPE BATTERIJ WORDT VERVANGEN,
KAN EEN EXPLOSIE OPTREDEN. GOOI BATTERIJEN NIET WEG, MAAR LEVER
ZE IN ALS KCA.
OPMERKING
■ Voor een goede werking na het vervangen van de batterij
Houd u aan de volgende voorzorgsmaatregelen om ongevallen te voorkomen:
● Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corroderen.
● Voorkom dat andere onderdelen in de afstandsbediening worden aangeraakt of
bewogen.
● Verbuig de aansluitingen van de batterij niet.
42
1
5
CAMRY_HV_OM_Europe_OM33E11E .book Page 521 Monday, October 7, 2019 12:19 PM

5226-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

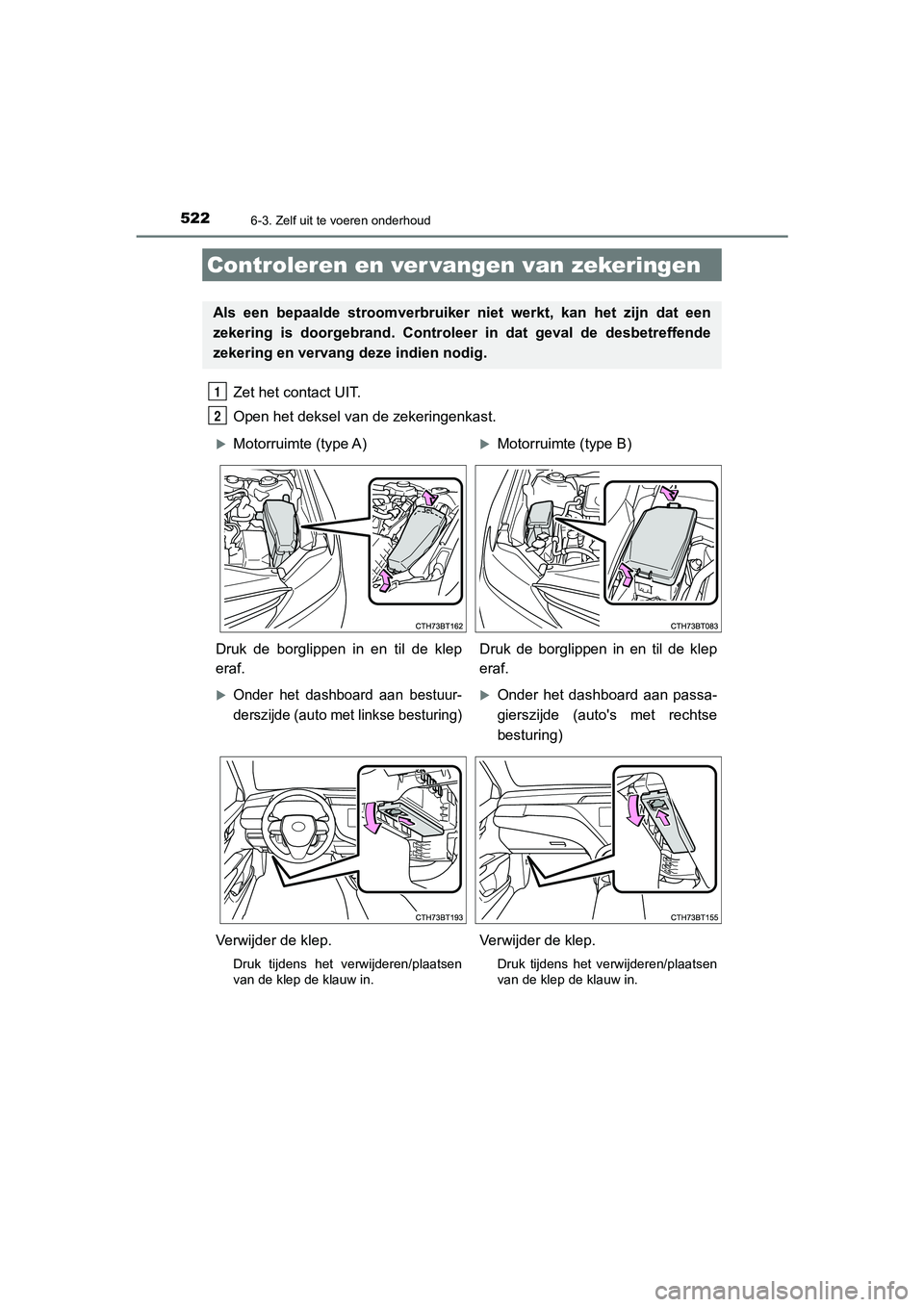

Zet het contact UIT.
Open het deksel van de zekeringenkast.
Controleren en ver vangen van zekeringen
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat een
zekering is doorgebrand. Control eer in dat geval de desbetreffende
zekering en vervang deze indien nodig.
1
2
Motorruimte (type A)Motorruimte (type B)
Druk de borglippen in en til de klep
eraf. Druk de borglippen in en til de klep
eraf.
Onder het dashboard aan bestuur-
derszijde (auto met linkse besturing)Onder het dashboard aan passa-
gierszijde (auto's met rechtse
besturing)
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
Verwijder de klep.
Druk tijdens het verwijderen/plaatsen
van de klep de klauw in.
CAMRY_HV_OM_Europe_OM33E11E .book Page 522 Monday, October 7, 2019 12:19 PM

5236-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

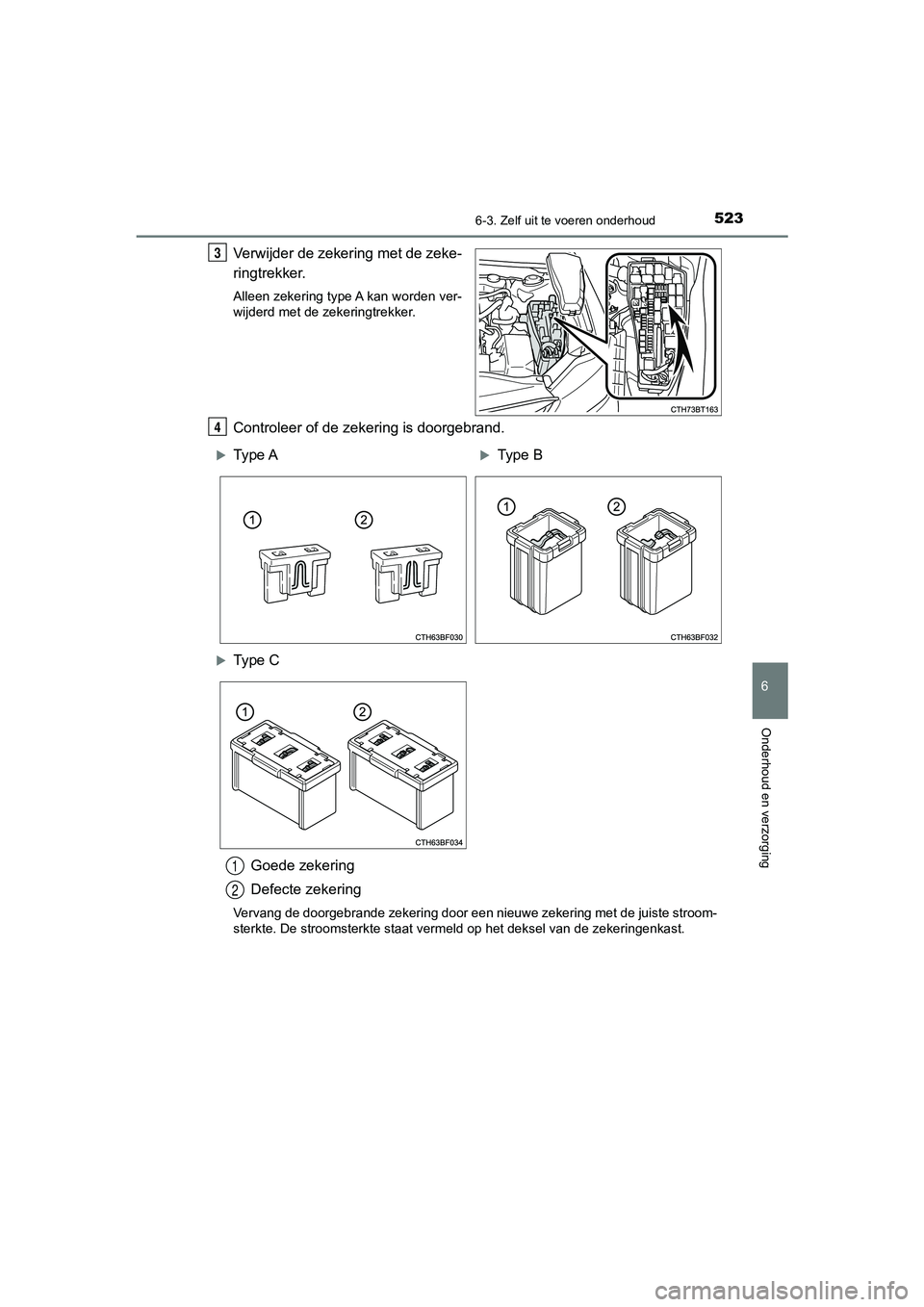

Verwijder de zekering met de zeke-
ringtrekker.
Alleen zekering type A kan worden ver-
wijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.
3
4
Type AType B
Type CGoede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met d e juiste stroom-
sterkte. De stroomsterkte staat vermeld op het deksel van de ze keringenkast.
1
2
CAMRY_HV_OM_Europe_OM33E11E.book Page 523 Monday, October 7, 2019 12:19 PM

5246-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het zijn dat
de lamp moet worden vervangen. ( →Blz. 525)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onherstelbaar
beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in schade aan
de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa ngegeven, of
een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zekering.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijdelijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen en repa-
reren door een erkende Toyota-deal er of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
CAMRY_HV_OM_Europe_OM33E11E .book Page 524 Monday, October 7, 2019 12:19 PM

5256-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

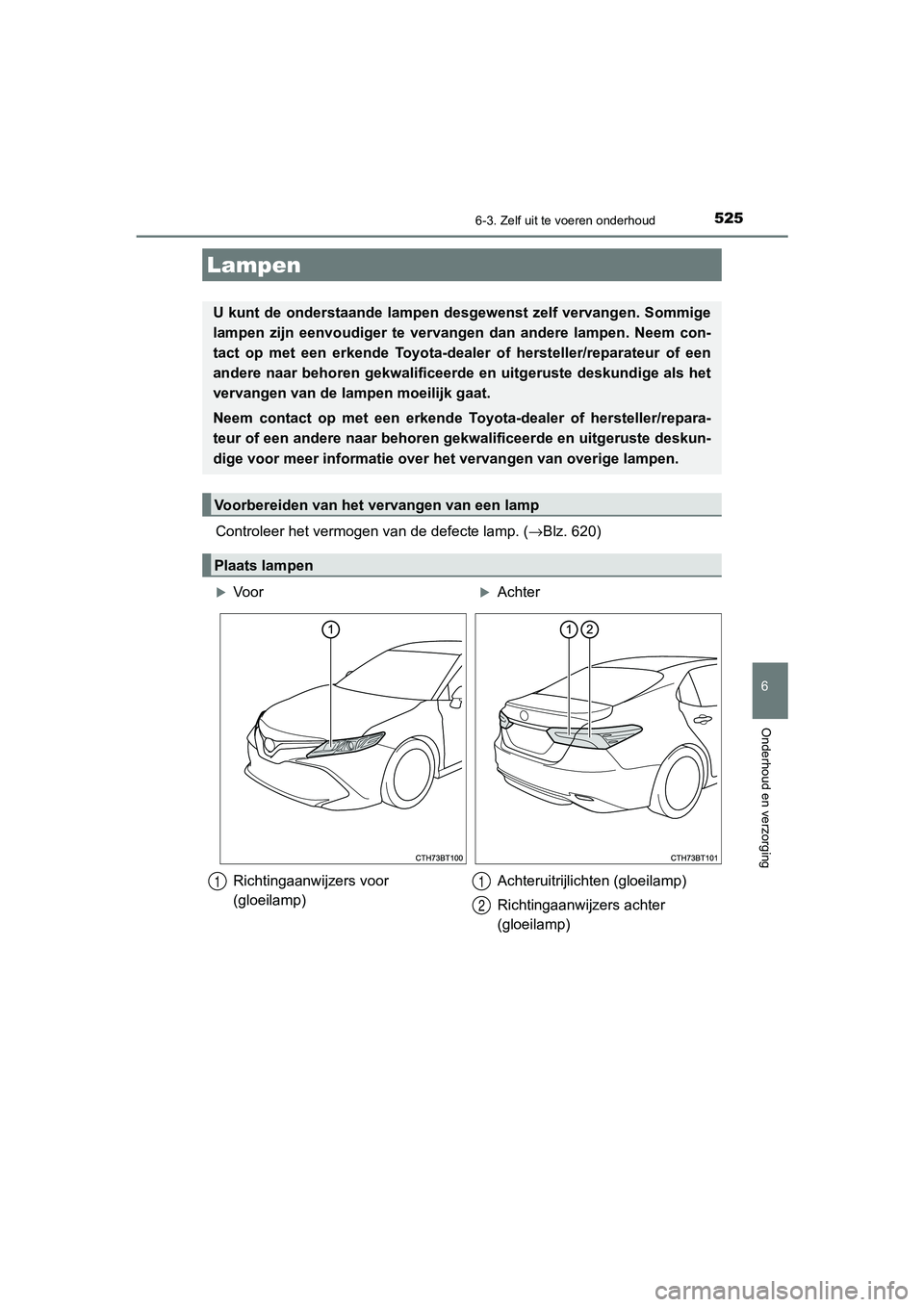

Controleer het vermogen van de defecte lamp. (→Blz. 620)
Lampen
U kunt de onderstaande lampen desgewenst zelf vervangen. Sommig e
lampen zijn eenvoudiger te vervangen dan andere lampen. Neem co n-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige al s het
vervangen van de lampen moeilijk gaat.
Neem contact op met een erkende T oyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskun-
dige voor meer informatie over het vervangen van overige lampen .
Voorbereiden van het vervangen van een lamp
Plaats lampen
VoorAchter
Richtingaanwijzers voor
(gloeilamp) Achteruitrijlichten (gloeilamp)
Richtingaanwijzers achter
(gloeilamp)
11
2
CAMRY_HV_OM_Europe_OM33E11E
.book Page 525 Monday, October 7, 2019 12:19 PM

5266-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE■
Richtingaanwijzers voor (gloeilamp)
Draai de lamphouder linksom.
De vorm van de lamphouder is
mogelijk anders dan in de afbeel-
ding weergegeven, afhankelijk van
de bestemming van de auto.
Verwijder de lamp.
Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en hem rechtsom
te draaien.
Lampen vervangen
1
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 526 Monday, October 7, 2019 12:19 PM

5276-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

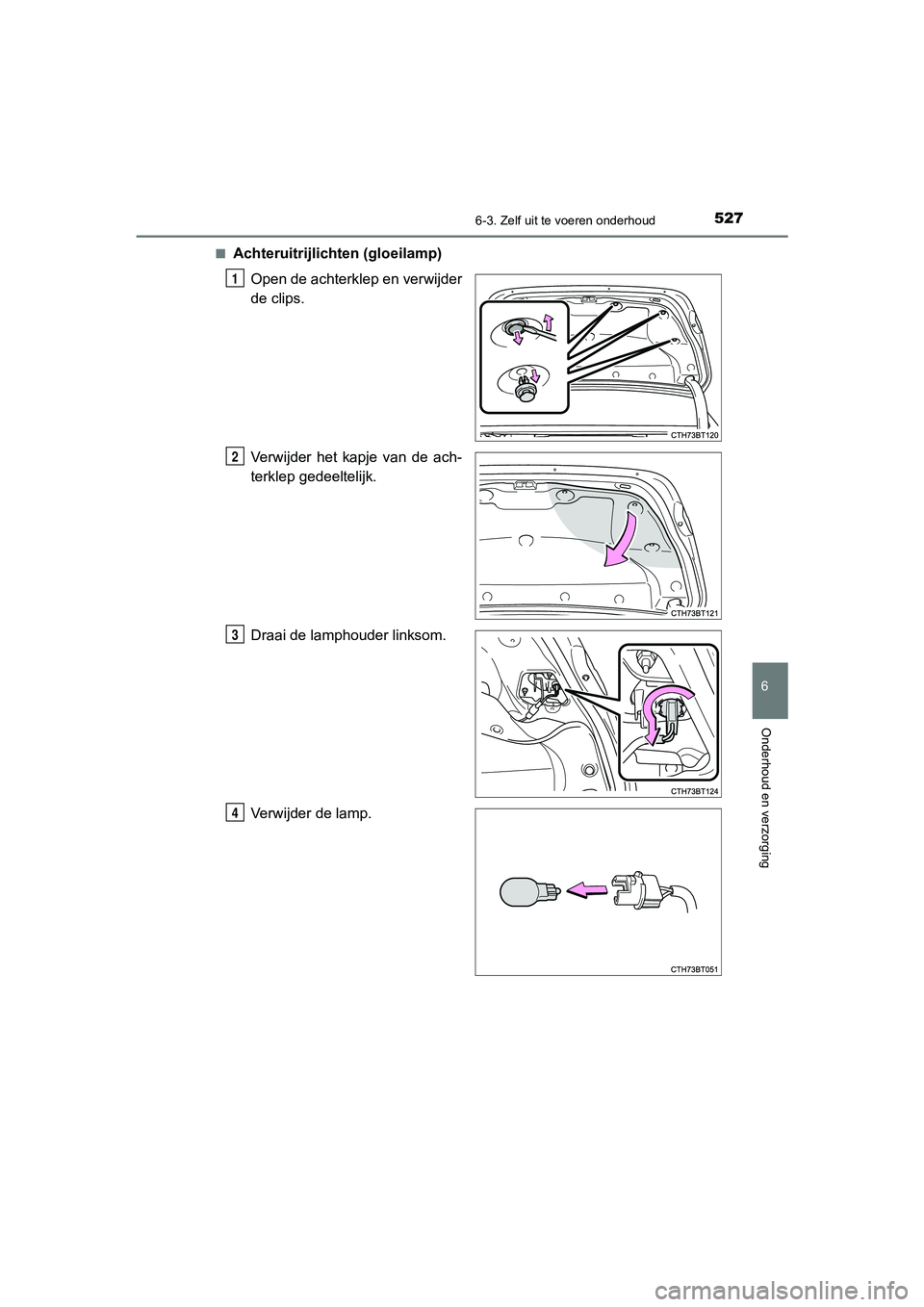

■Achteruitrijlichten (gloeilamp)Open de achterklep en verwijder
de clips.
Verwijder het kapje van de ach-
terklep gedeeltelijk.
Draai de lamphouder linksom.
Verwijder de lamp.
1
2
3
4
CAMRY_HV_OM_Europe_OM33E11E .book Page 527 Monday, October 7, 2019 12:19 PM

5286-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder
erin te steken en hem rechtsom
te draaien.
Plaats het kapje van de achter-
klep terug met de clips.5
6
CAMRY_HV_OM_Europe_OM33E11E.book Page 528 Monday, October 7, 2019 12:19 PM

5296-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

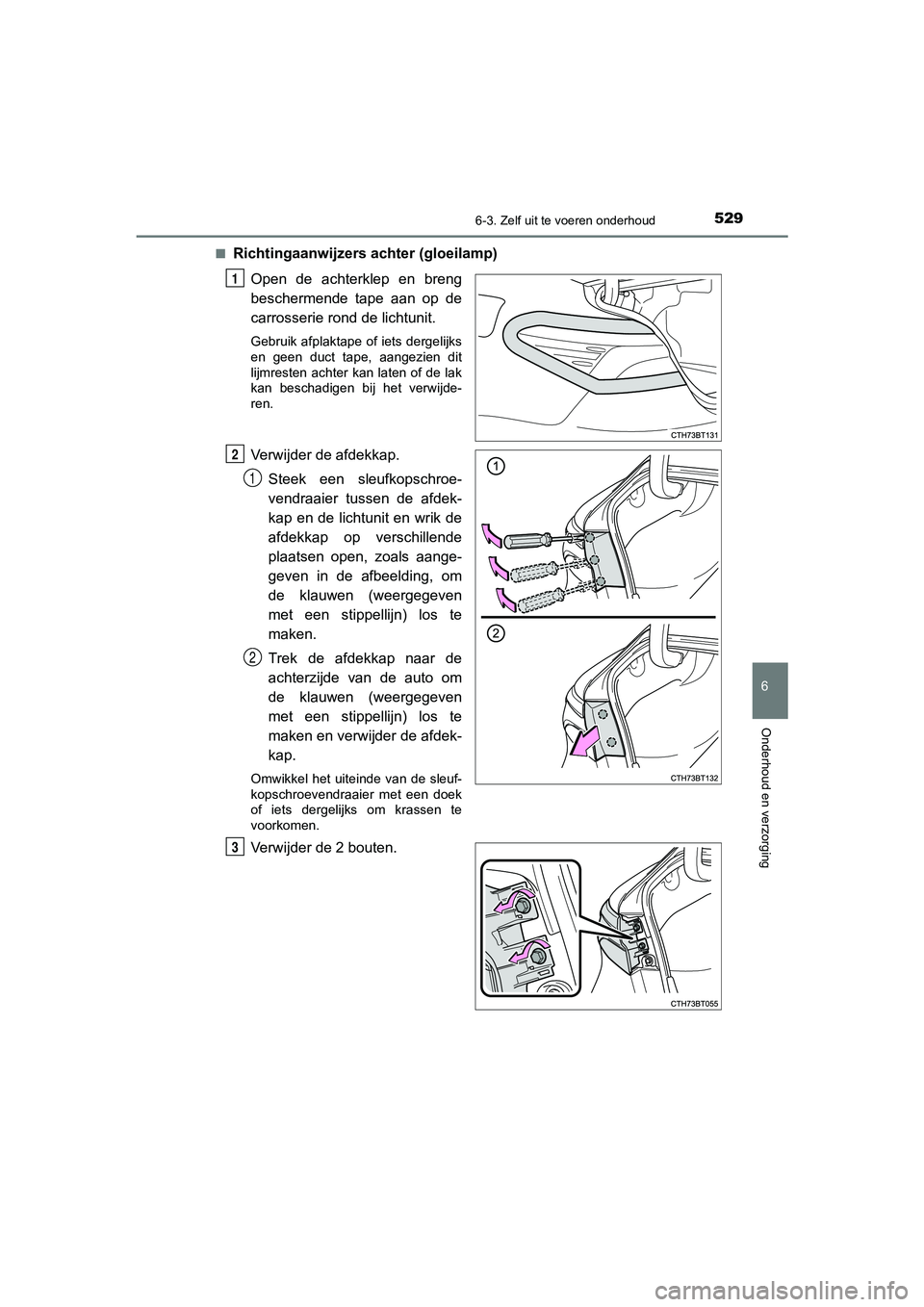

■Richtingaanwijzers achter (gloeilamp)Open de achterklep en breng
beschermende tape aan op de
carrosserie rond de lichtunit.
Gebruik afplaktape of iets dergelijks
en geen duct tape, aangezien dit
lijmresten achter kan laten of de lak
kan beschadigen bij het verwijde-
ren.
Verwijder de afdekkap.Steek een sleufkopschroe-
vendraaier tussen de afdek-
kap en de lichtunit en wrik de
afdekkap op verschillende
plaatsen open, zoals aange-
geven in de afbeelding, om
de klauwen (weergegeven
met een stippellijn) los te
maken.
Trek de afdekkap naar de
achterzijde van de auto om
de klauwen (weergegeven
met een stippellijn) los te
maken en verwijder de afdek-
kap.
Omwikkel het uiteinde van de sleuf-
kopschroevendraaier met een doek
of iets dergelijks om krassen te
voorkomen.
Verwijder de 2 bouten.
1
2
1
2
3
CAMRY_HV_OM_Europe_OM33E11E .book Page 529 Monday, October 7, 2019 12:19 PM

5306-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

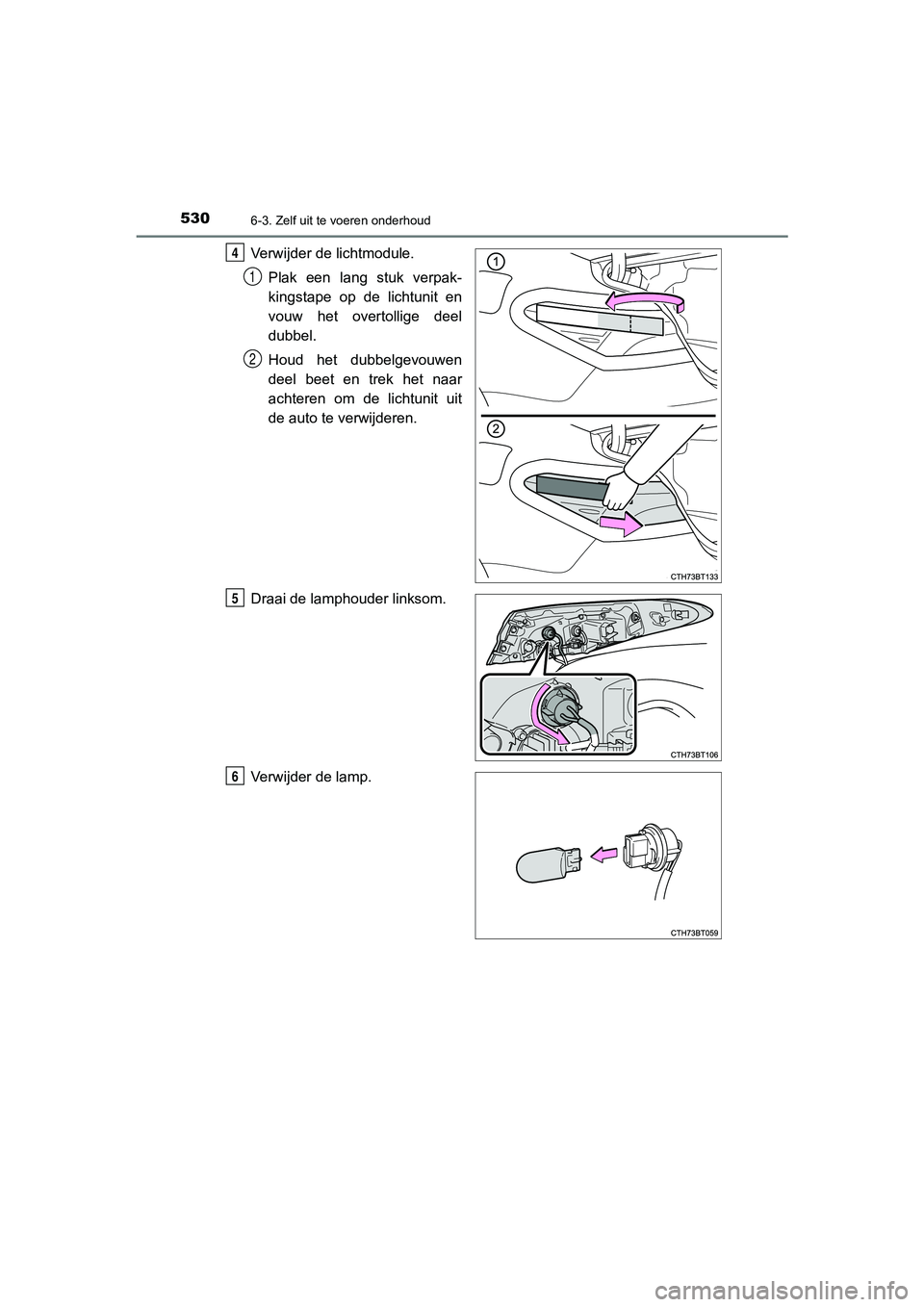

Verwijder de lichtmodule.Plak een lang stuk verpak-
kingstape op de lichtunit en
vouw het overtollige deel
dubbel.
Houd het dubbelgevouwen
deel beet en trek het naar
achteren om de lichtunit uit
de auto te verwijderen.
Draai de lamphouder linksom.
Verwijder de lamp.4
1
2
5
6
