Se si verifica un problema
7-2. Operazioni da eseguire in caso di emergenza
I seguenti sintomi potrebbero indicare un problema al cambio. Contattare un
qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina o servizio di autosoccorso affidabile, il più presto possibile.
●Sul display multifunzione viene visualizzato un messaggio di avvertimento
relativo al sistema ibrido e il veicolo non si sposta.
●Il veicolo produce un rumore anomalo.
Non trainare il veicolo con un carro
attrezzi con imbragatura al fine di evi-
tare danni alla carrozzeria.

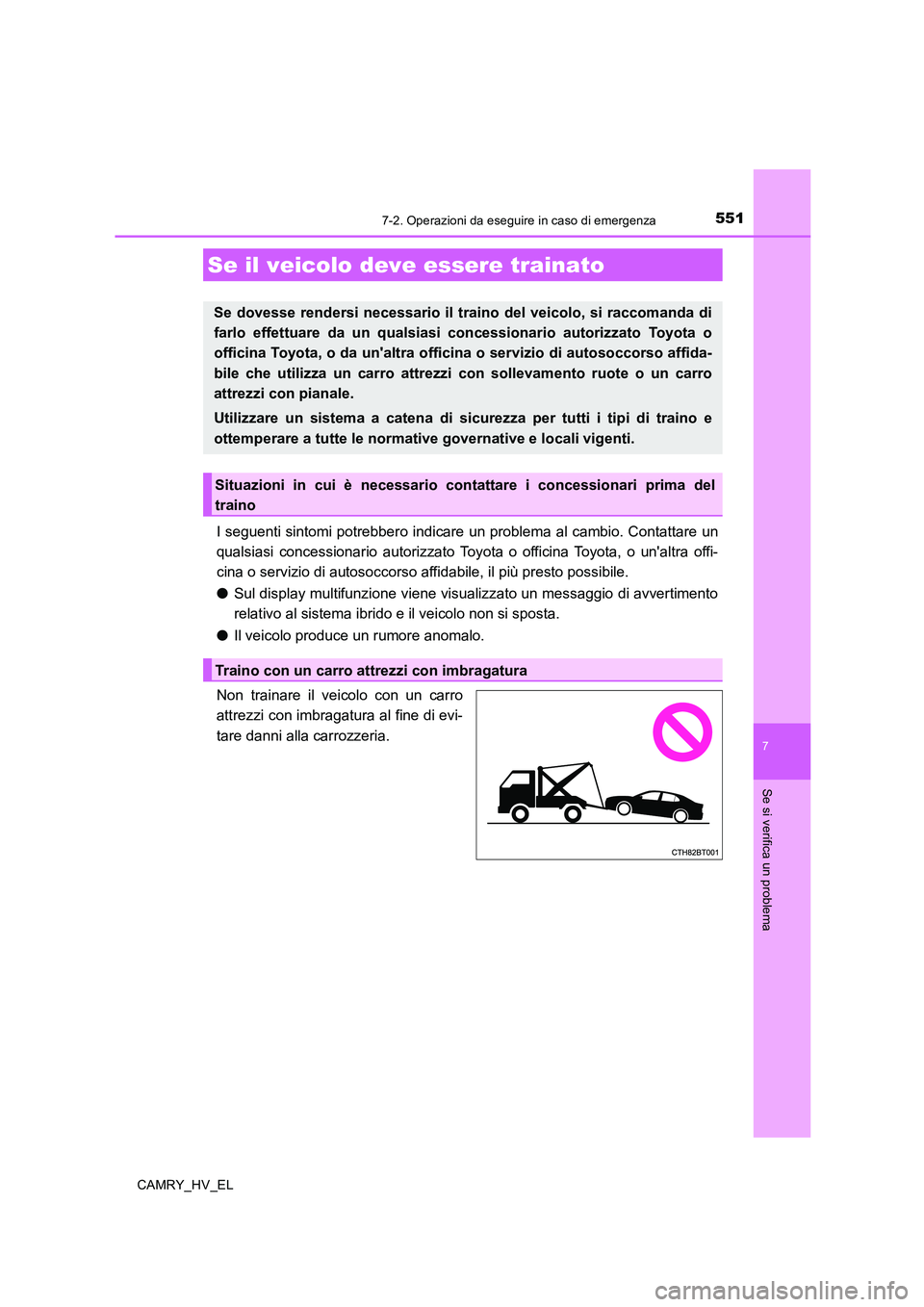

Se il veicolo deve essere trainato
Se dovesse rendersi necessario il traino del veicolo, si raccomanda di
farlo effettuare da un qualsiasi concessionario autorizzato Toyota o
officina Toyota, o da un'altra officina o servizio di autosoccorso affida-
bile che utilizza un carro attrezzi con sollevamento ruote o un carro
attrezzi con pianale.
Utilizzare un sistema a catena di sicurezza per tutti i tipi di traino e
ottemperare a tutte le normative governative e locali vigenti.
Situazioni in cui è necessario contattare i concessionari prima del
traino
Traino con un carro attrezzi con imbragatura

5527-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Se il veicolo viene trasportato per
mezzo di un carro attrezzi con pia-
nale, dovrà essere fissato nei punti
mostrati in figura.
Sui fori di fissaggio sono installati dei
tappi. Dopo il trasporto del veicolo,
assicurarsi di reinstallare i tappi sui fori.
Se si utilizzano catene o cavi per fis-
sare il veicolo, gli angoli ombreggiati
in nero devono essere di 45°.
Non serrare troppo saldamente i
sistemi di fissaggio, altrimenti il vei-
colo potrebbe danneggiarsi.

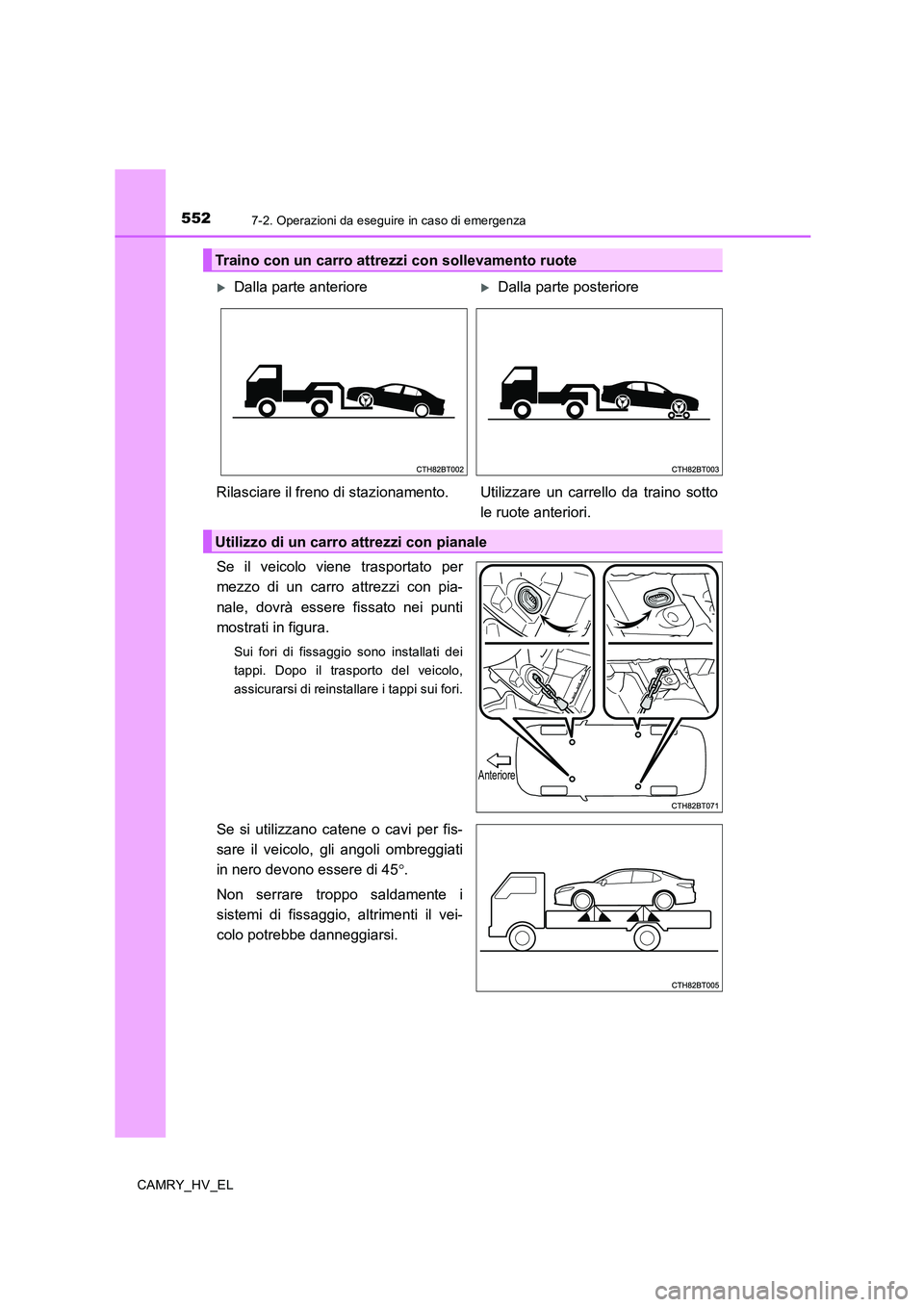

Traino con un carro attrezzi con sollevamento ruote
Dalla parte anterioreDalla parte posteriore
Rilasciare il freno di stazionamento. Utilizzare un carrello da traino sotto
le ruote anteriori.
Utilizzo di un carro attrezzi con pianale
Anteriore

5537-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Se non è disponibile un carro attrezzi in caso di emergenza, il veicolo può
essere trainato temporaneamente usando cavi o catene assicurati agli
occhielli di traino in emergenza. Ciò dovrebbe essere intrapreso solamente
su fondo stradale compatto e asfaltato, per un breve tragitto a velocità infe-
riore a 30 km/h.
Un guidatore deve essere presente nel veicolo per azionare lo sterzo e i freni.
Le ruote, la catena di trasmissione, gli assali, lo sterzo e i freni del veicolo
devono essere in buone condizioni.
Estrarre l'occhiello di traino. (→P. 573, 590)
Rimuovere il coperchio
dell'occhiello mediante un caccia-
vite a testa piatta.
Per proteggere la scocca, interporre
uno straccio tra il cacciavite e la carroz-
zeria del veicolo, come mostrato in
figura.
Inserire l'occhiello di traino nel foro
e serrarlo parzialmente a mano.
Serrare saldamente l'occhiello di
traino mediante una chiave per i
dadi delle ruote o una barra per
metalli duri.

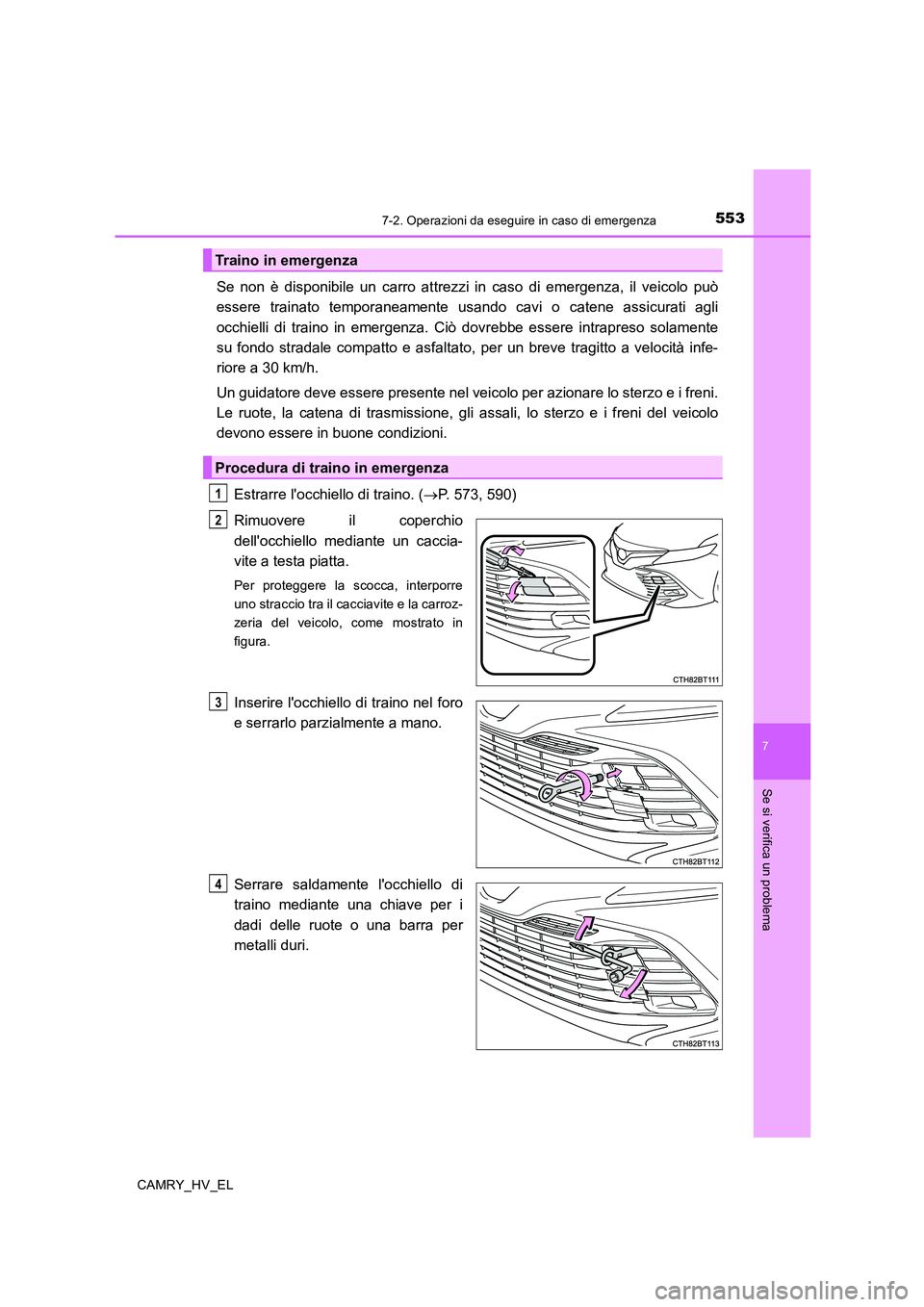

Traino in emergenza
Procedura di traino in emergenza
1
2
3
4

5547-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL

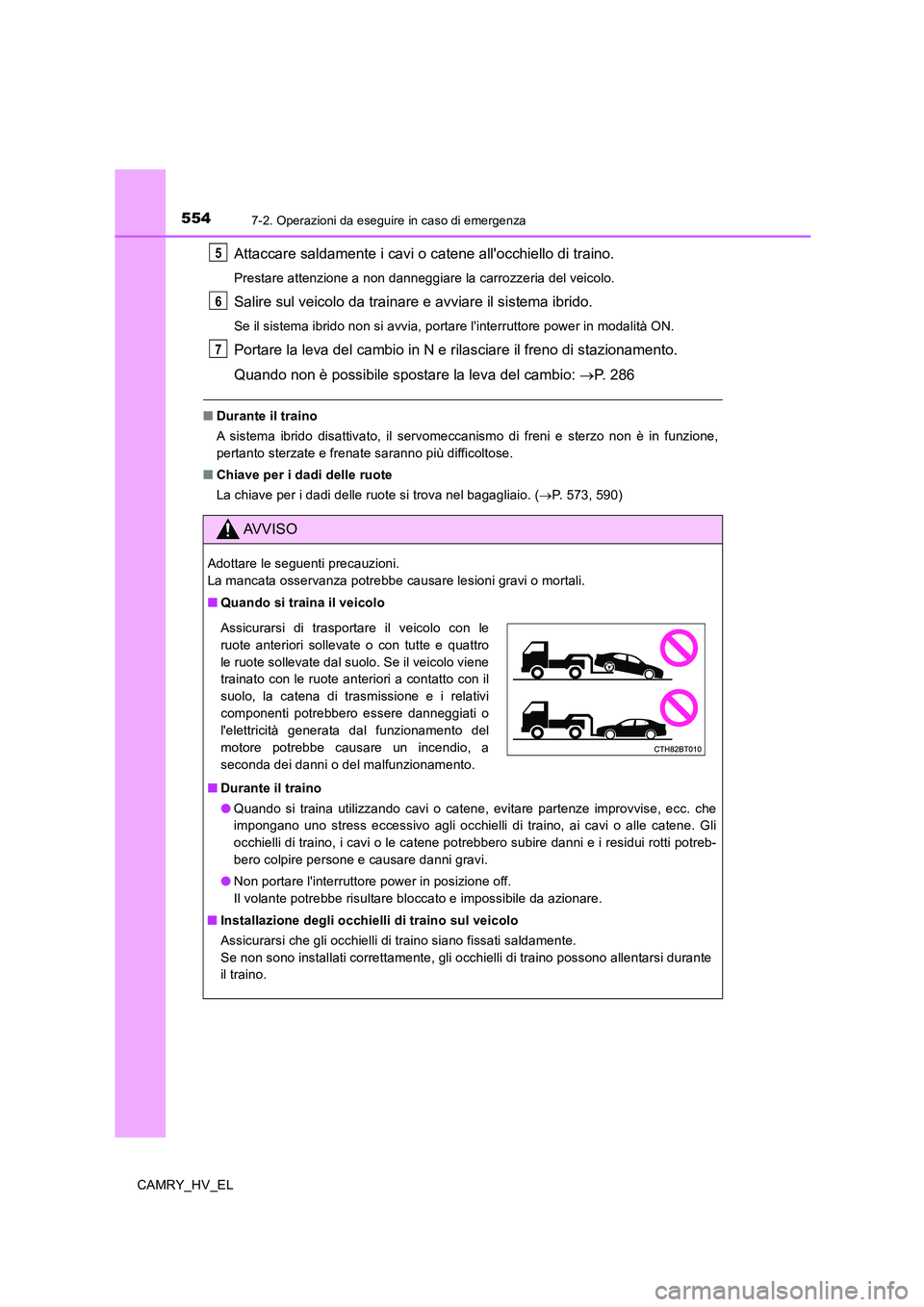

Attaccare saldamente i cavi o catene all'occhiello di traino.
Prestare attenzione a non danneggiare la carrozzeria del veicolo.
Salire sul veicolo da trainare e avviare il sistema ibrido.
Se il sistema ibrido non si avvia, portare l'interruttore power in modalità ON.
Portare la leva del cambio in N e rilasciare il freno di stazionamento.
Quando non è possibile spostare la leva del cambio: →P. 286
■Durante il traino
A sistema ibrido disattivato, il servomeccanismo di freni e sterzo non è in funzione,
pertanto sterzate e frenate saranno più difficoltose.
■Chiave per i dadi delle ruote
La chiave per i dadi delle ruote si trova nel bagagliaio. (→P. 573, 590)
AVVISO
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■Quando si traina il veicolo
■Durante il traino
●Quando si traina utilizzando cavi o catene, evitare partenze improvvise, ecc. che
impongano uno stress eccessivo agli occhielli di traino, ai cavi o alle catene. Gli
occhielli di traino, i cavi o le catene potrebbero subire danni e i residui rotti potreb-
bero colpire persone e causare danni gravi.
●Non portare l'interruttore power in posizione off.
Il volante potrebbe risultare bloccato e impossibile da azionare.
■Installazione degli occhielli di traino sul veicolo
Assicurarsi che gli occhielli di traino siano fissati saldamente.
Se non sono installati correttamente, gli occhielli di traino possono allentarsi durante
il traino.
5
6
7
Assicurarsi di trasportare il veicolo con le
ruote anteriori sollevate o con tutte e quattro
le ruote sollevate dal suolo. Se il veicolo viene
trainato con le ruote anteriori a contatto con il
suolo, la catena di trasmissione e i relativi
componenti potrebbero essere danneggiati o
l'elettricità generata dal funzionamento del
motore potrebbe causare un incendio, a
seconda dei danni o del malfunzionamento.

5557-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL

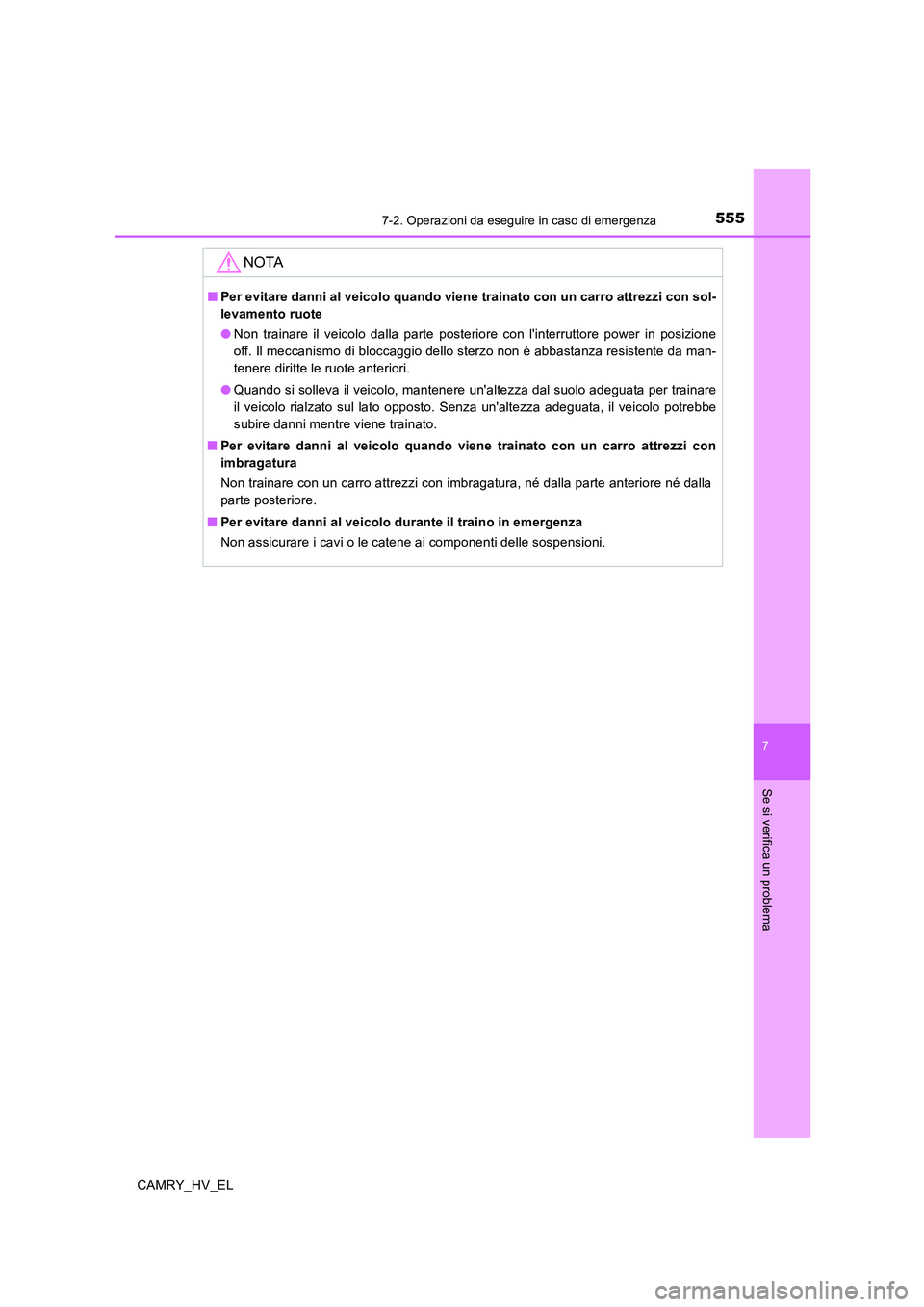

NOTA
■Per evitare danni al veicolo quando viene trainato con un carro attrezzi con sol-
levamento ruote
●Non trainare il veicolo dalla parte posteriore con l'interruttore power in posizione
off. Il meccanismo di bloccaggio dello sterzo non è abbastanza resistente da man-
tenere diritte le ruote anteriori.
●Quando si solleva il veicolo, mantenere un'altezza dal suolo adeguata per trainare
il veicolo rialzato sul lato opposto. Senza un'altezza adeguata, il veicolo potrebbe
subire danni mentre viene trainato.
■Per evitare danni al veicolo quando viene trainato con un carro attrezzi con
imbragatura
Non trainare con un carro attrezzi con imbragatura, né dalla parte anteriore né dalla
parte posteriore.
■Per evitare danni al veicolo durante il traino in emergenza
Non assicurare i cavi o le catene ai componenti delle sospensioni.

5567-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
●Perdite di liquido sotto il veicolo.
(Sono comunque normali le perdite di acqua dal condizionatore d'aria
dopo il suo utilizzo).
●Pneumatici che sembrano sgonfi o usura non uniforme degli pneumatici
●La lancetta dell'indicatore della temperatura refrigerante motore punta con-
tinuamente più in alto del normale
●Variazioni nel rumore dello scarico
●Stridio eccessivo degli pneumatici durante la marcia in curva
●Rumori insoliti legati al sistema delle sospensioni
●Battiti in testa o altri rumori legati al sistema ibrido
●Il motore perde colpi, non gira regolarmente o produce rumori anomali
●Notevole perdita di potenza
●Il veicolo tira pesantemente da un lato in fase di frenata
●Il veicolo tira pesantemente da un lato durante la guida su una strada
piana
●Perdita di efficacia dei freni, sensazione di eccessiva elasticità, il pedale
tocca quasi il pavimento

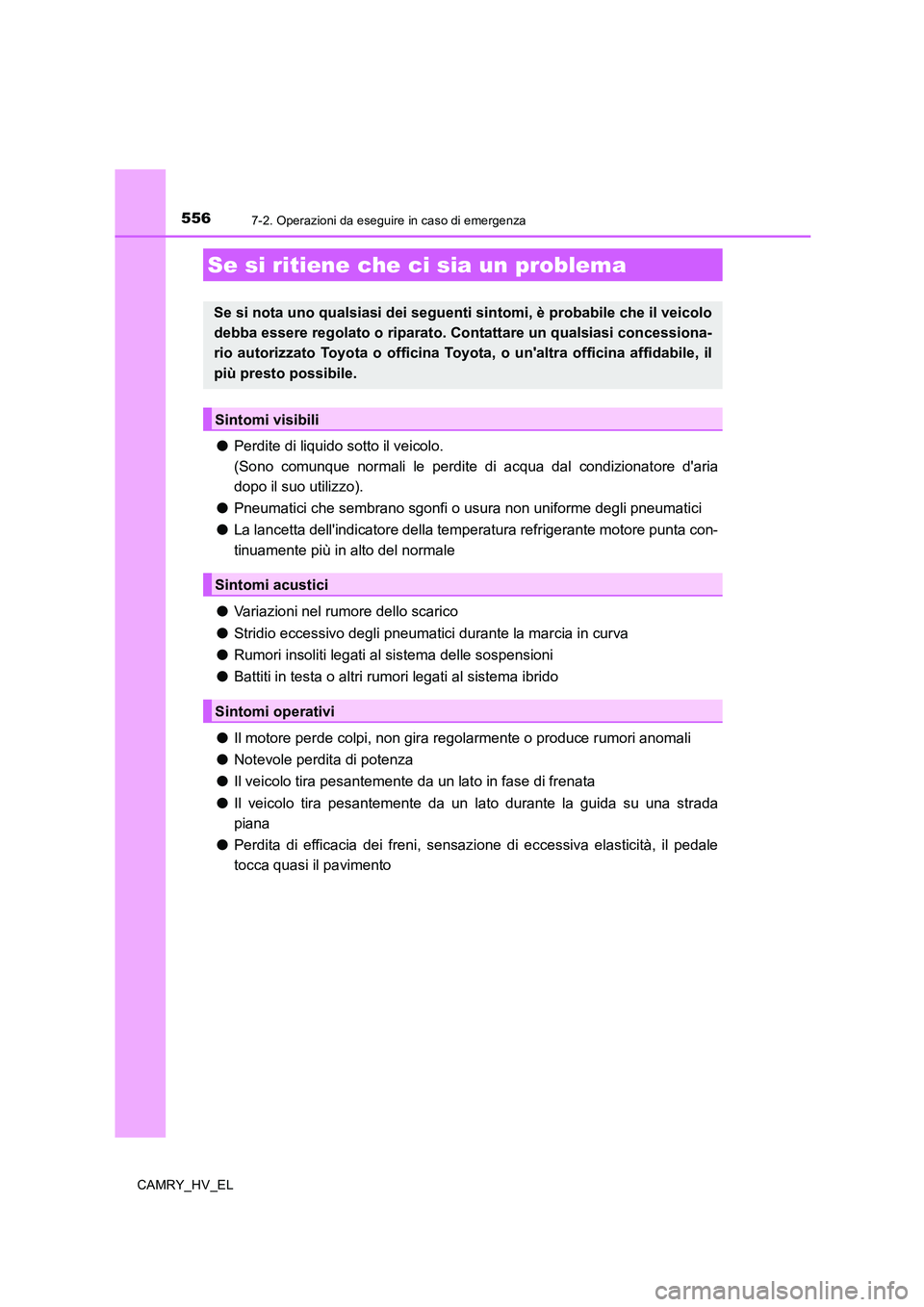

Se si ritiene che ci sia un problema
Se si nota uno qualsiasi dei seguenti sintomi, è probabile che il veicolo
debba essere regolato o riparato. Contattare un qualsiasi concessiona-
rio autorizzato Toyota o officina Toyota, o un'altra officina affidabile, il
più presto possibile.
Sintomi visibili
Sintomi acustici
Sintomi operativi

5577-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL

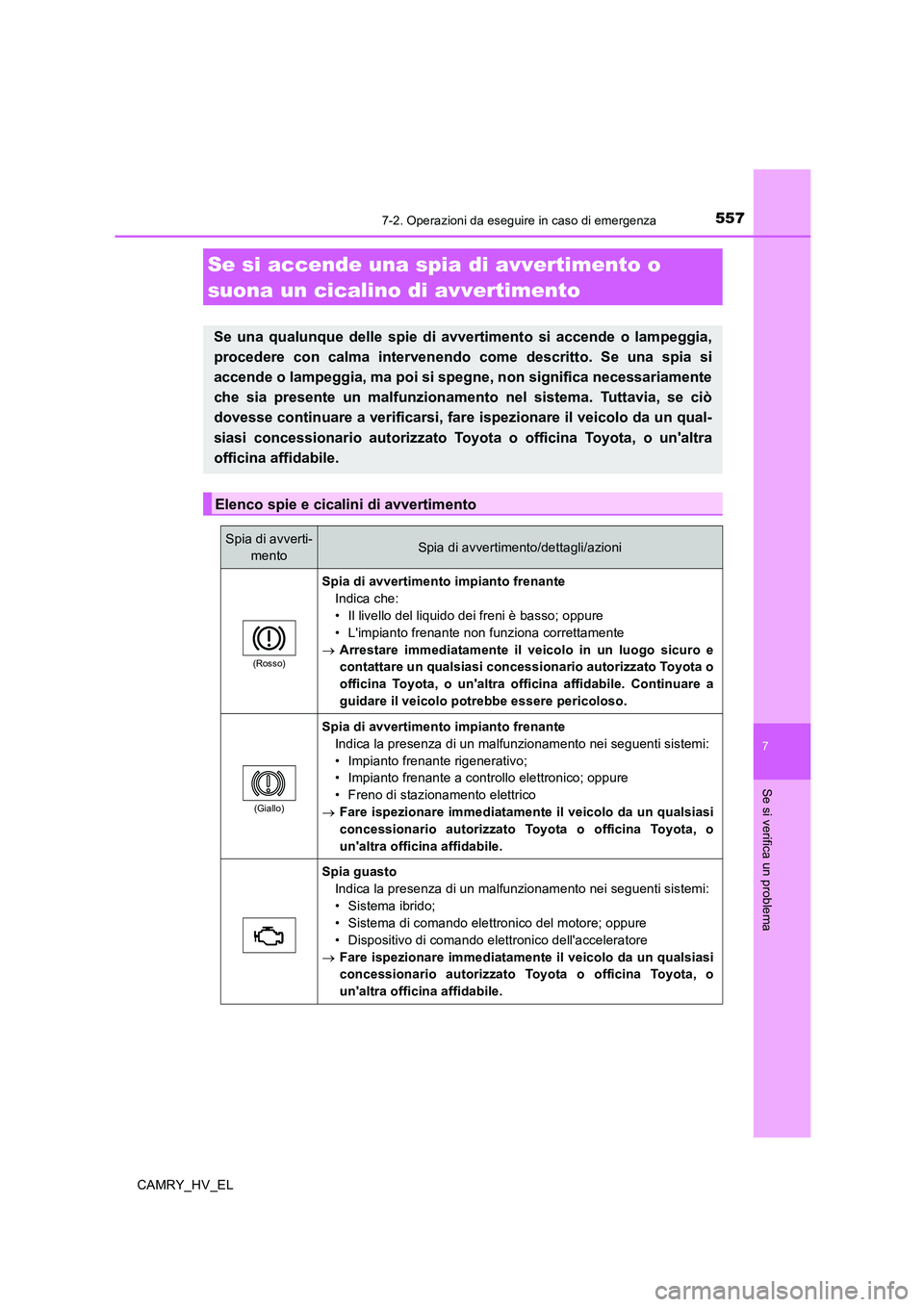

Se si accende una spia di avvertimento o
suona un cicalino di avvertimento
Se una qualunque delle spie di avvertimento si accende o lampeggia,
procedere con calma intervenendo come descritto. Se una spia si
accende o lampeggia, ma poi si spegne, non significa necessariamente
che sia presente un malfunzionamento nel sistema. Tuttavia, se ciò
dovesse continuare a verificarsi, fare ispezionare il veicolo da un qual-
siasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile.
Elenco spie e cicalini di avvertimento
Spia di avverti-
mentoSpia di avvertimento/dettagli/azioni
(Rosso)
Spia di avvertimento impianto frenante
Indica che:
• Il livello del liquido dei freni è basso; oppure
• L'impianto frenante non funziona correttamente
→Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un qualsiasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affidabile. Continuare a
guidare il veicolo potrebbe essere pericoloso.
(Giallo)
Spia di avvertimento impianto frenante
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Impianto frenante rigenerativo;
• Impianto frenante a controllo elettronico; oppure
• Freno di stazionamento elettrico
→Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
Spia guasto
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema ibrido;
• Sistema di comando elettronico del motore; oppure
• Dispositivo di comando elettronico dell'acceleratore
→Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.

5587-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL

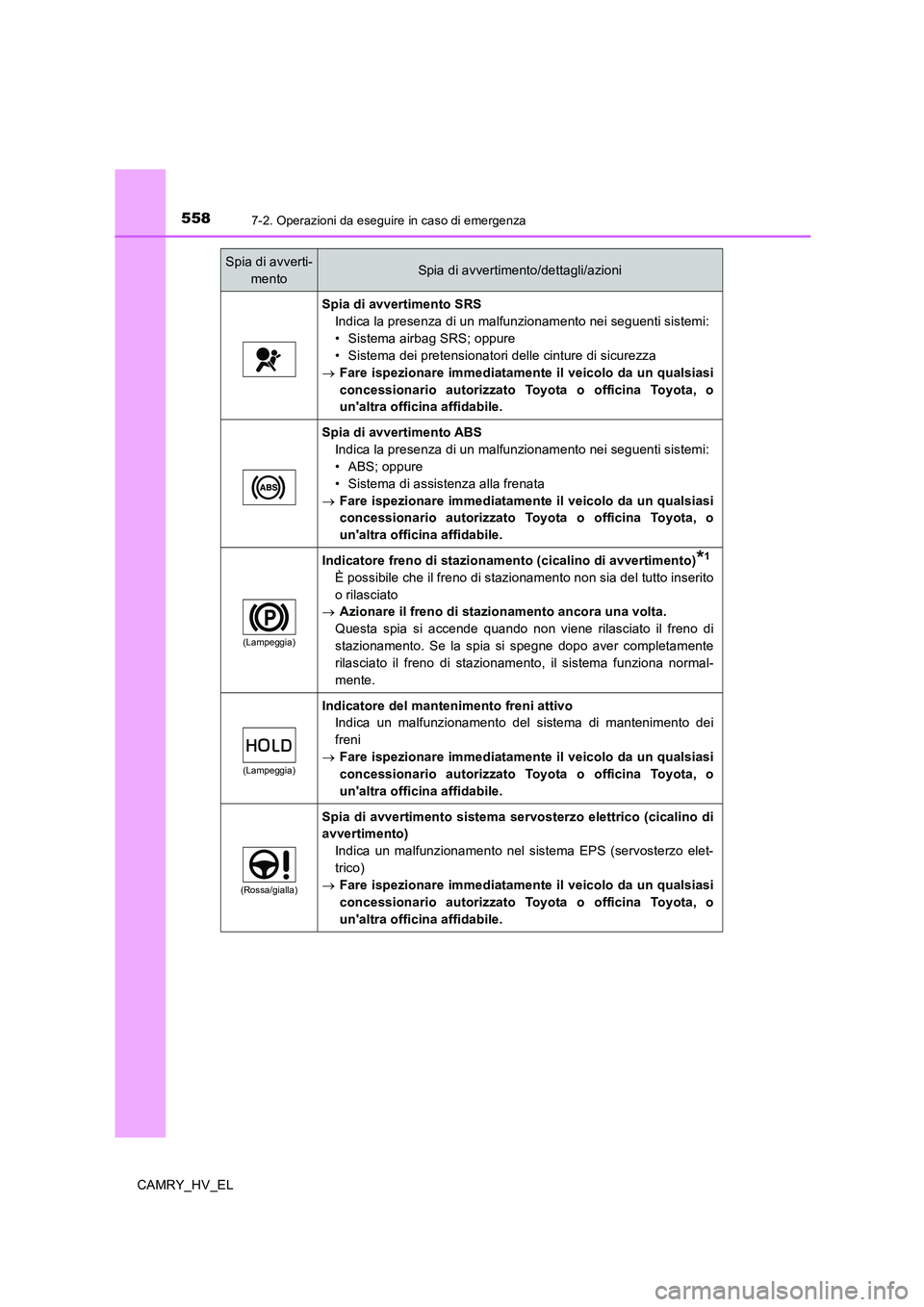

Spia di avvertimento SRS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema airbag SRS; oppure
• Sistema dei pretensionatori delle cinture di sicurezza
→Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
Spia di avvertimento ABS
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• ABS; oppure
• Sistema di assistenza alla frenata
→Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
(Lampeggia)
Indicatore freno di stazionamento (cicalino di avvertimento)*1
È possibile che il freno di stazionamento non sia del tutto inserito
o rilasciato
→Azionare il freno di stazionamento ancora una volta.
Questa spia si accende quando non viene rilasciato il freno di
stazionamento. Se la spia si spegne dopo aver completamente
rilasciato il freno di stazionamento, il sistema funziona normal-
mente.
(Lampeggia)
Indicatore del mantenimento freni attivo
Indica un malfunzionamento del sistema di mantenimento dei
freni
→Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
(Rossa/gialla)
Spia di avvertimento sistema servosterzo elettrico (cicalino di
avvertimento)
Indica un malfunzionamento nel sistema EPS (servosterzo elet-
trico)
→Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
Spia di avverti-
mentoSpia di avvertimento/dettagli/azioni

5597-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
(Giallo)

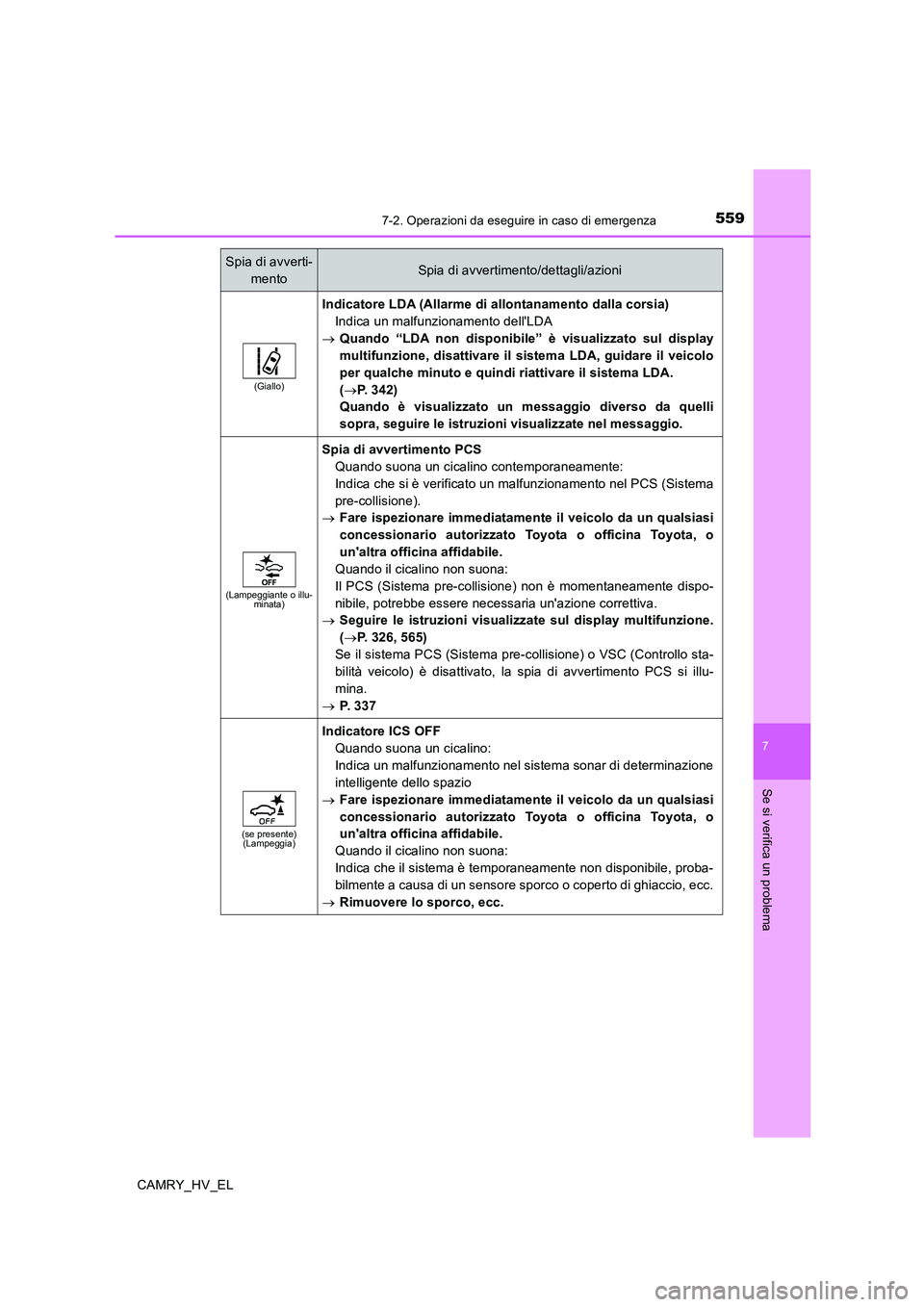

Indicatore LDA (Allarme di allontanamento dalla corsia)
Indica un malfunzionamento dell'LDA
→Quando “LDA non disponibile” è visualizzato sul display
multifunzione, disattivare il sistema LDA, guidare il veicolo
per qualche minuto e quindi riattivare il sistema LDA.
(→P. 342)
Quando è visualizzato un messaggio diverso da quelli
sopra, seguire le istruzioni visualizzate nel messaggio.
(Lampeggiante o illu-
minata)
Spia di avvertimento PCS
Quando suona un cicalino contemporaneamente:
Indica che si è verificato un malfunzionamento nel PCS (Sistema
pre-collisione).
→Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
Quando il cicalino non suona:
Il PCS (Sistema pre-collisione) non è momentaneamente dispo-
nibile, potrebbe essere necessaria un'azione correttiva.
→Seguire le istruzioni visualizzate sul display multifunzione.
(→P. 326, 565)
Se il sistema PCS (Sistema pre-collisione) o VSC (Controllo sta-
bilità veicolo) è disattivato, la spia di avvertimento PCS si illu-
mina.
→P. 3 3 7
(se presente)
(Lampeggia)
Indicatore ICS OFF
Quando suona un cicalino:
Indica un malfunzionamento nel sistema sonar di determinazione
intelligente dello spazio
→Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
Quando il cicalino non suona:
Indica che il sistema è temporaneamente non disponibile, proba-
bilmente a causa di un sensore sporco o coperto di ghiaccio, ecc.
→Rimuovere lo sporco, ecc.
Spia di avverti-
mentoSpia di avvertimento/dettagli/azioni

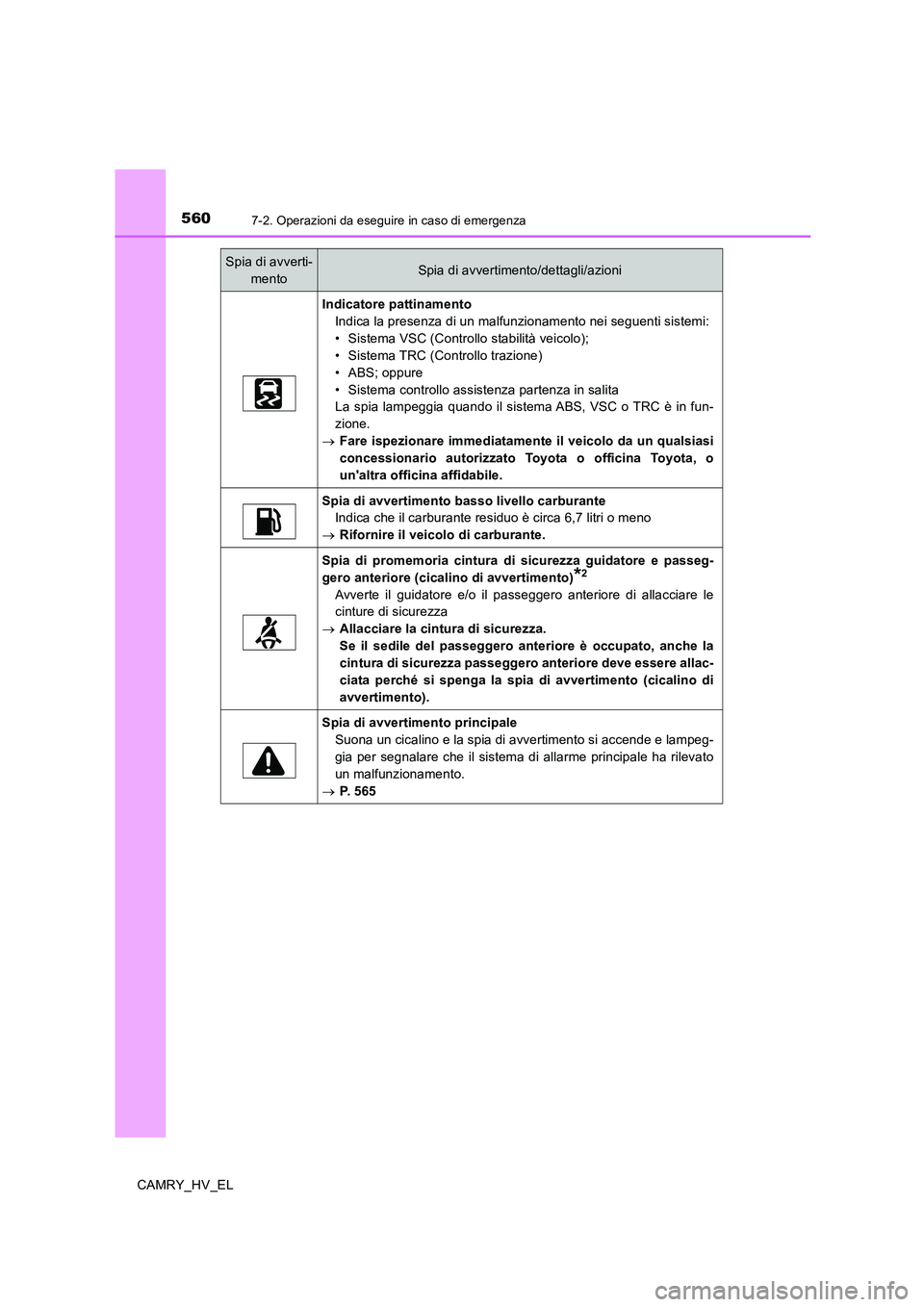

5607-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Indicatore pattinamento
Indica la presenza di un malfunzionamento nei seguenti sistemi:
• Sistema VSC (Controllo stabilità veicolo);
• Sistema TRC (Controllo trazione)
• ABS; oppure
• Sistema controllo assistenza partenza in salita
La spia lampeggia quando il sistema ABS, VSC o TRC è in fun-
zione.
→Fare ispezionare immediatamente il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
Spia di avvertimento basso livello carburante
Indica che il carburante residuo è circa 6,7 litri o meno
→Rifornire il veicolo di carburante.
Spia di promemoria cintura di sicurezza guidatore e passeg-
gero anteriore (cicalino di avvertimento)
*2
Avverte il guidatore e/o il passeggero anteriore di allacciare le
cinture di sicurezza
→Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, anche la
cintura di sicurezza passeggero anteriore deve essere allac-
ciata perché si spenga la spia di avvertimento (cicalino di
avvertimento).
Spia di avvertimento principale
Suona un cicalino e la spia di avvertimento si accende e lampeg-
gia per segnalare che il sistema di allarme principale ha rilevato
un malfunzionamento.
→P. 5 6 5
Spia di avverti-
mentoSpia di avvertimento/dettagli/azioni
