TOYOTA CAMRY 2021 Instructieboekje (in Dutch)

4816-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

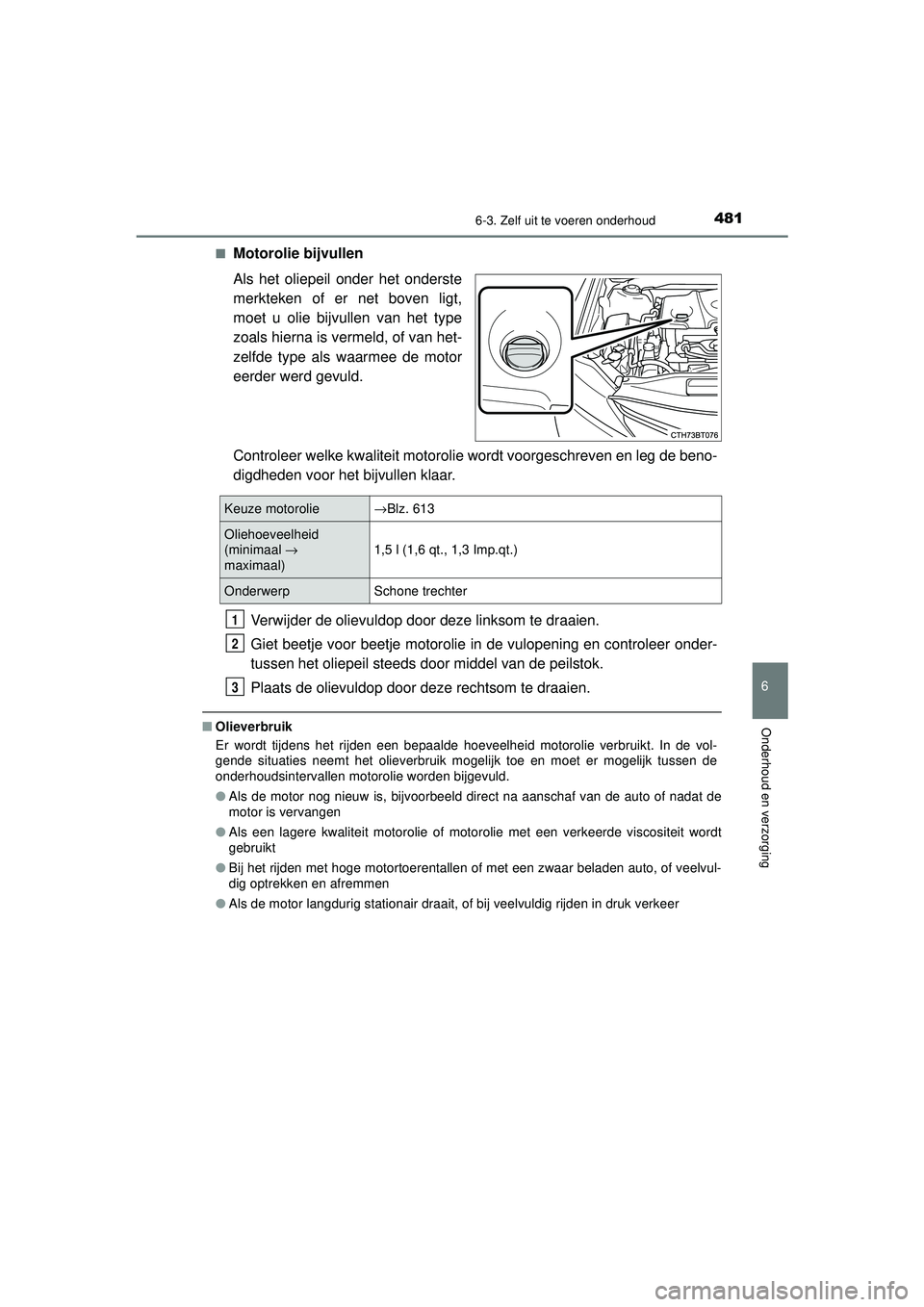

■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van het-
zelfde type als waarmee de motor
eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg de beno-
digdheden voor het bijvullen klaar.Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer onder-
tussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk tussen de
onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of nadat de
motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit wordt
gebruikt
● Bij het rijden met hoge motortoerentallen of met een zwaar beladen auto, of veelvul-
dig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk verkeer
Keuze motorolie →Blz. 613
Oliehoeveelheid
(minimaal →
maximaal) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Onderwerp
Schone trechter
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 481 Friday, August 14, 2020 9:43 AM

4826-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

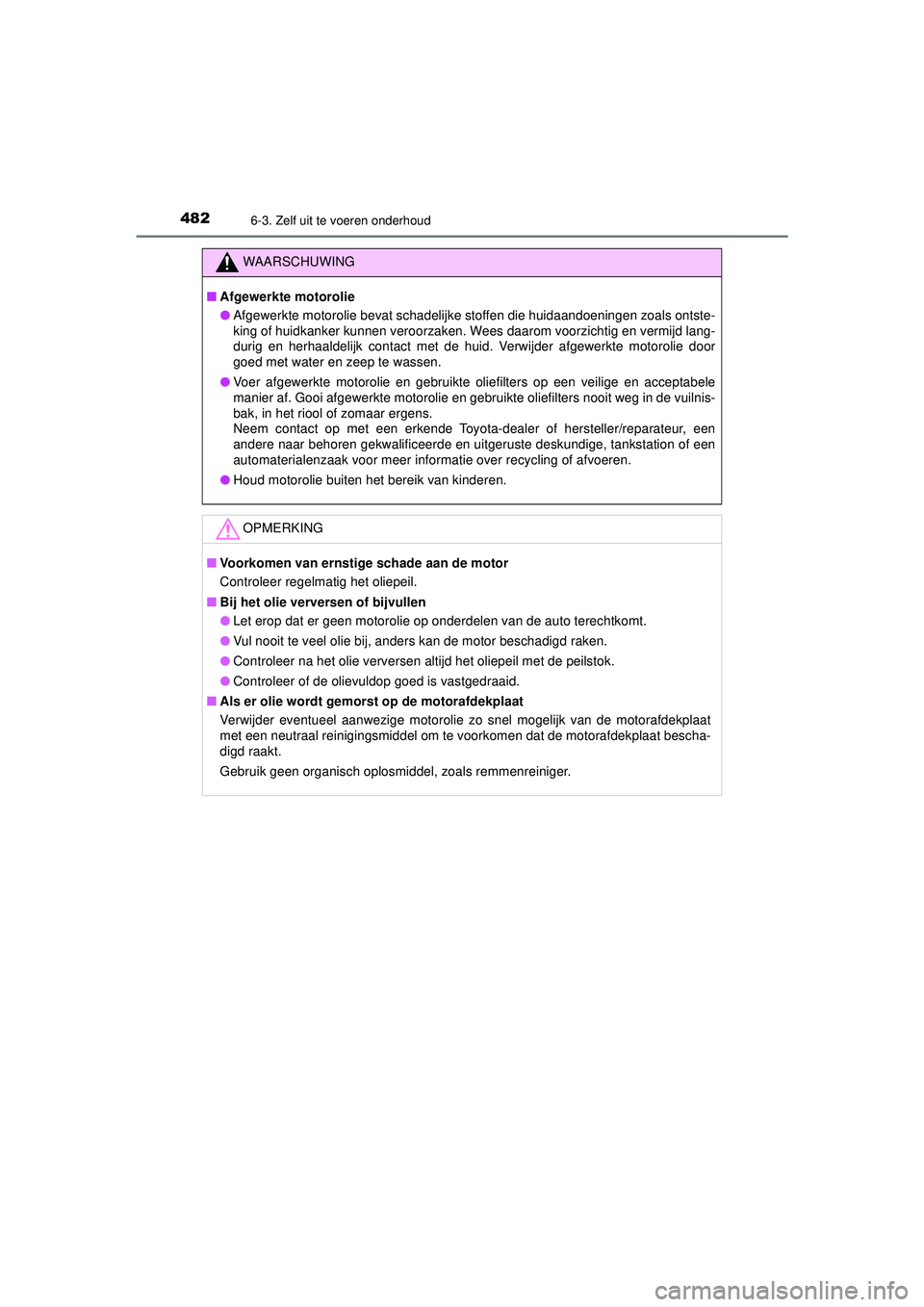

WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen zoals ontste-
king of huidkanker kunnen veroorzaken. Wees daarom voorzichtig en vermijd lang-
durig en herhaaldelijk contact met de huid. Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en acceptabele
manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit weg in de vuilnis-
bak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur, een
andere naar behoren gekwalificeerde en uitgeruste deskundige, tankstation of een
automaterialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
■ Als er olie wordt gemors t op de motorafdekplaat
Verwijder eventueel aanwezige motorolie zo snel mogelijk van de motorafdekplaat
met een neutraal reinigingsmiddel om te voorkomen dat de motorafdekplaat bescha-
digd raakt.
Gebruik geen organisch oplosmiddel, zoals remmenreiniger.
CAMRY_HV_OM_Europe_OM33F82E.book Page 482 Friday, August 14, 2020 9:43 AM

4836-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

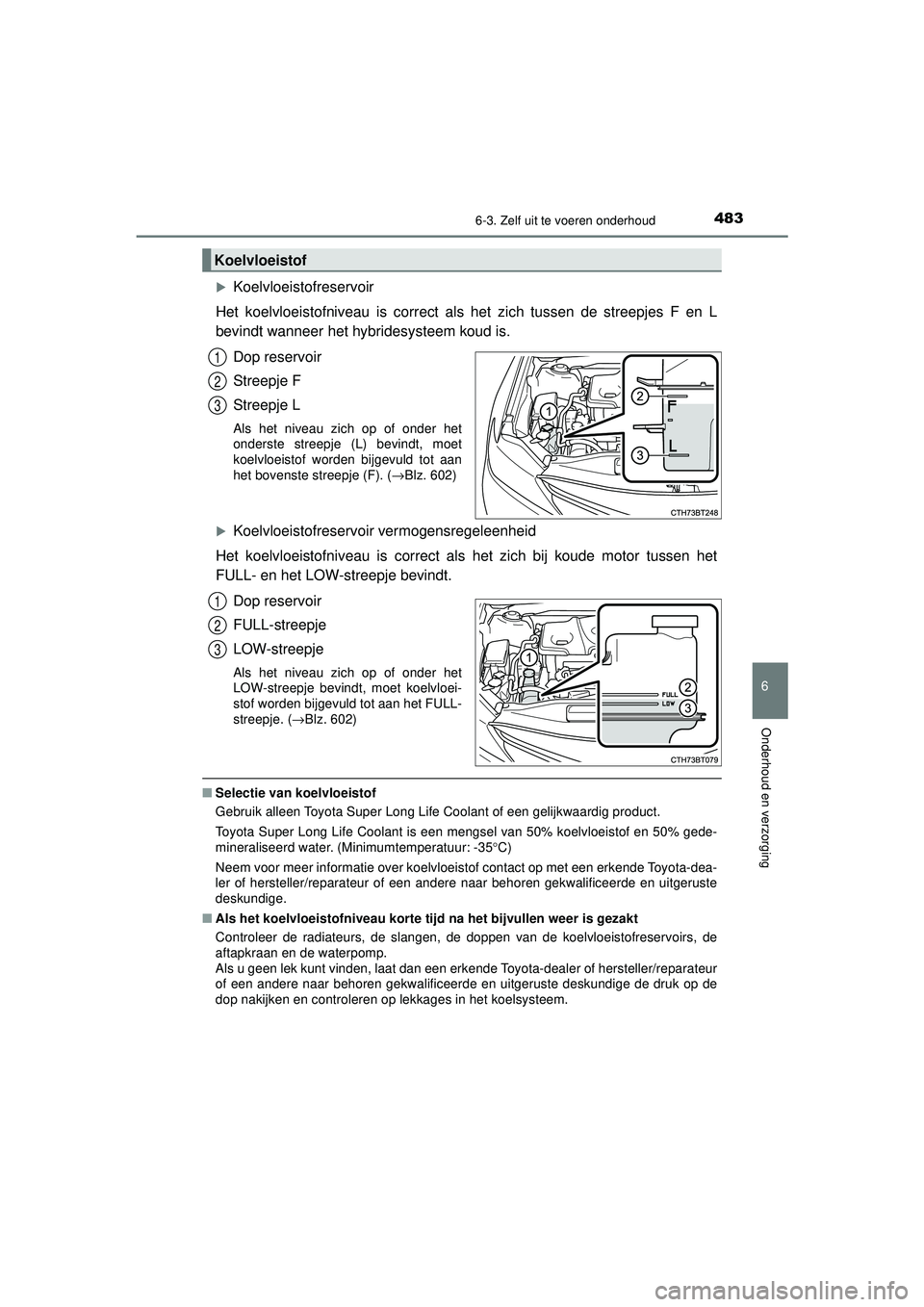

Koelvloeistofreservoir
Het koelvloeistofniveau is correct als het zich tussen de streepjes F en L
bevindt wanneer het hybridesysteem koud is.
Dop reservoir
Streepje F
Streepje L
Als het niveau zich op of onder het
onderste streepje (L) bevindt, moet
koelvloeistof worden bijgevuld tot aan
het bovenste streepje (F). ( →Blz. 602)
Koelvloeistofreservoir vermogensregeleenheid
Het koelvloeistofniveau is correct als het zich bij koude motor tussen het
FULL- en het LOW-streepje bevindt.
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koelvloei-
stof worden bijgevuld tot aan het FULL-
streepje. ( →Blz. 602)
■ Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en 50% gede-
mineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateurs, de slangen, de doppen van de koelvloeistofreservoirs, de
aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige de druk op de
dop nakijken en controleren op lekkages in het koelsysteem.
Koelvloeistof
1
2
3
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 483 Friday, August 14, 2020 9:43 AM

4846-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

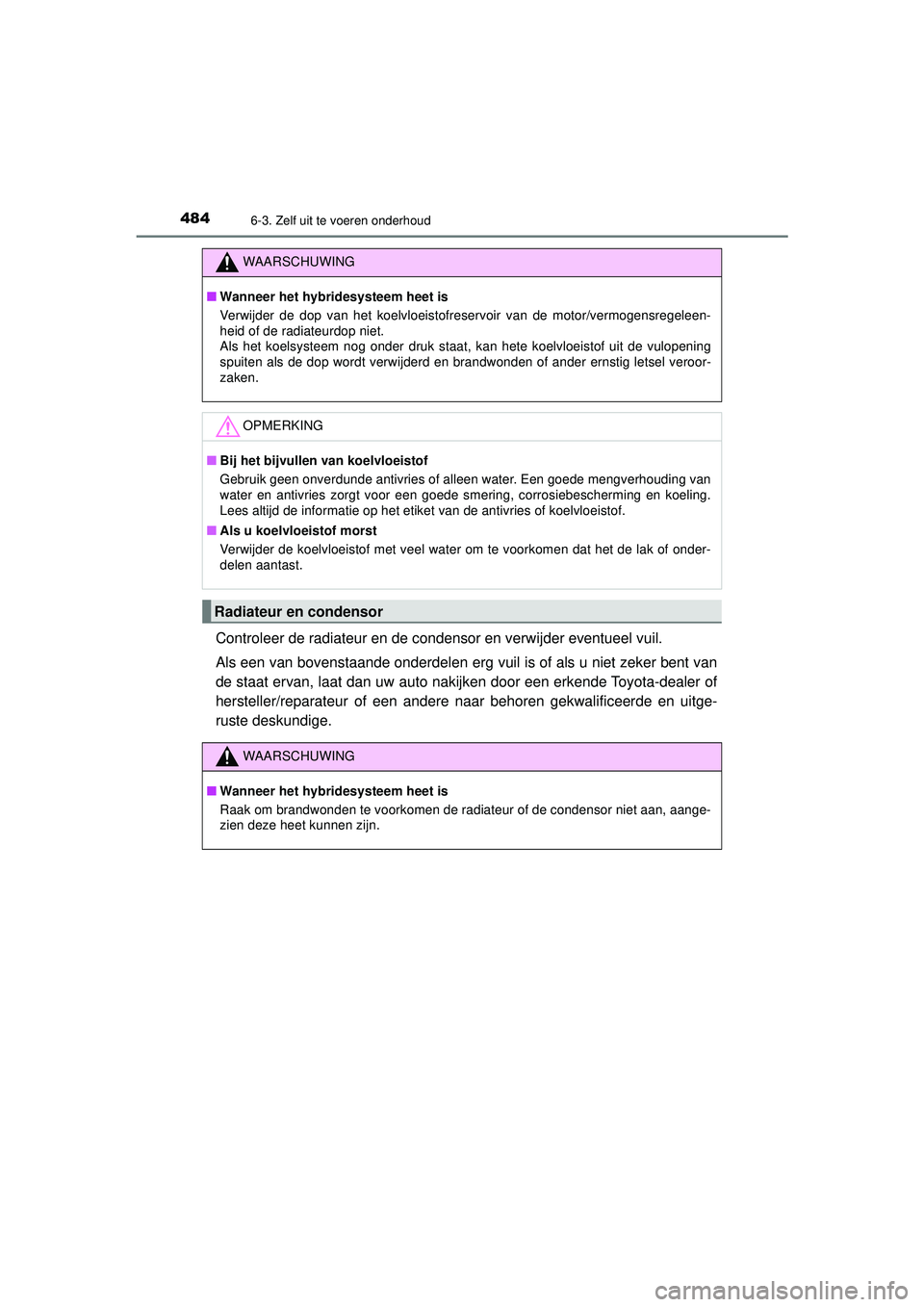

Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker bent van
de staat ervan, laat dan uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Verwijder de dop van het koelvloeistofreservoir van de motor/vermogensregeleen-
heid of de radiateurdop niet.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vulopening
spuiten als de dop wordt verwijderd en brandwonden of ander ernstig letsel veroor-
zaken.
OPMERKING
■ Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengverhouding van
water en antivries zorgt voor een goede smering, corrosiebescherming en koeling.
Lees altijd de informatie op het etiket van de antivries of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of onder-
delen aantast.
Radiateur en condensor
WAARSCHUWING
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
CAMRY_HV_OM_Europe_OM33F82E.book Page 484 Friday, August 14, 2020 9:43 AM

4856-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

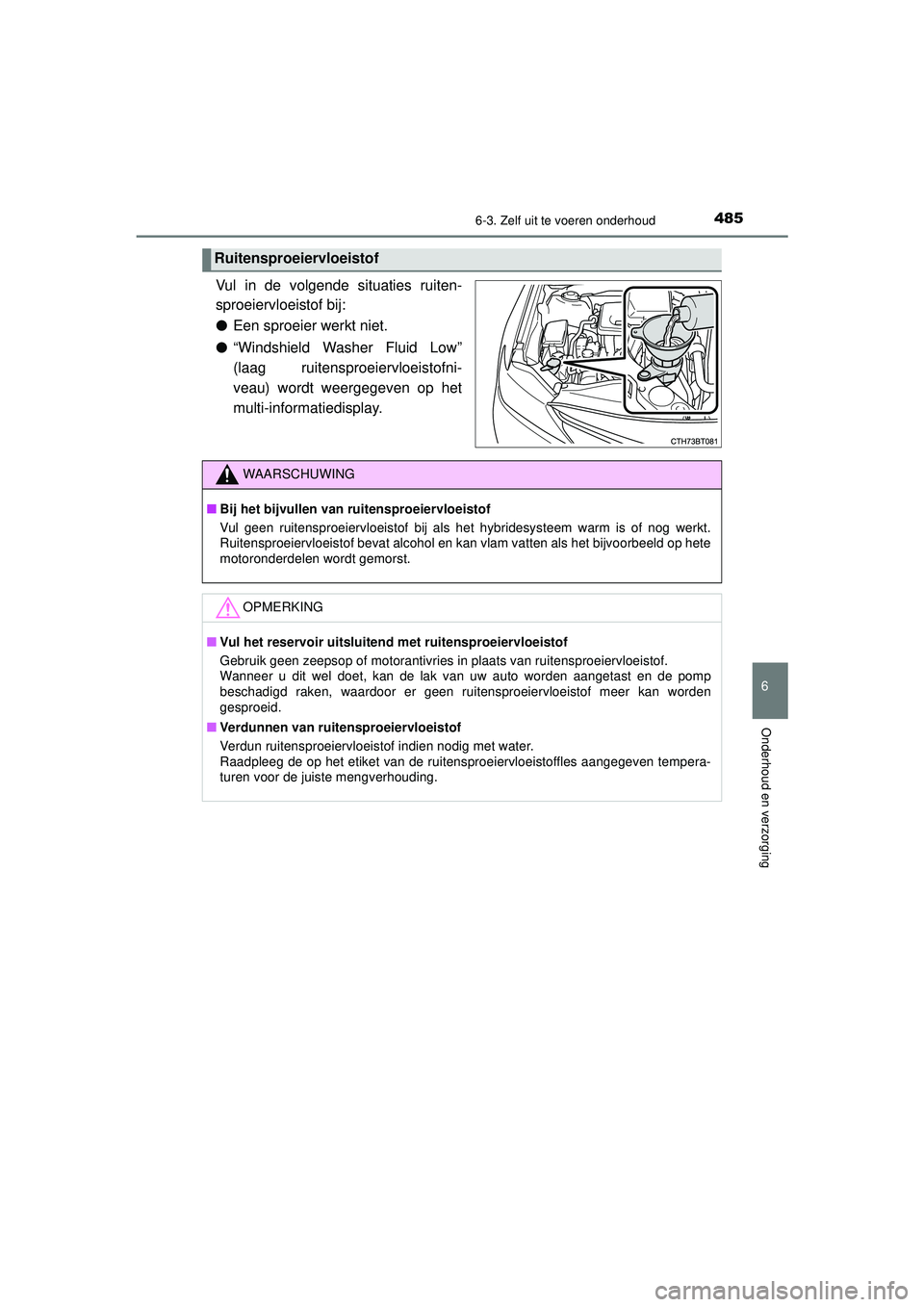

Vul in de volgende situaties ruiten-
sproeiervloeistof bij:
●Een sproeier werkt niet.
● “Windshield Washer Fluid Low”
(laag ruitensproeiervloeistofni-
veau) wordt weergegeven op het
multi-informatiedisplay.
Ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ru itensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog werkt.
Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■ Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de pomp
beschadigd raken, waardoor er geen ruitensproeiervloeistof meer kan worden
gesproeid.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven tempera-
turen voor de juiste mengverhouding.
CAMRY_HV_OM_Europe_OM33F82E.book Page 485 Friday, August 14, 2020 9:43 AM

4866-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
De 12V-accu bevindt zich rechts in de
bagageruimte.
Til de afdekkap van de 12V-accu op
terwijl u aan de klauwen trekt en ver-
wijder hem.
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen, scheuren
en een loszittende klembeugel.Accupolen
Klembeugel
12V-accu
Plaats
Verwijderen van de afdekkap van de 12V-accu
Exterieur
1
2
CAMRY_HV_OM_Europe_OM33F82E.book Page 486 Friday, August 14, 2020 9:43 AM

4876-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

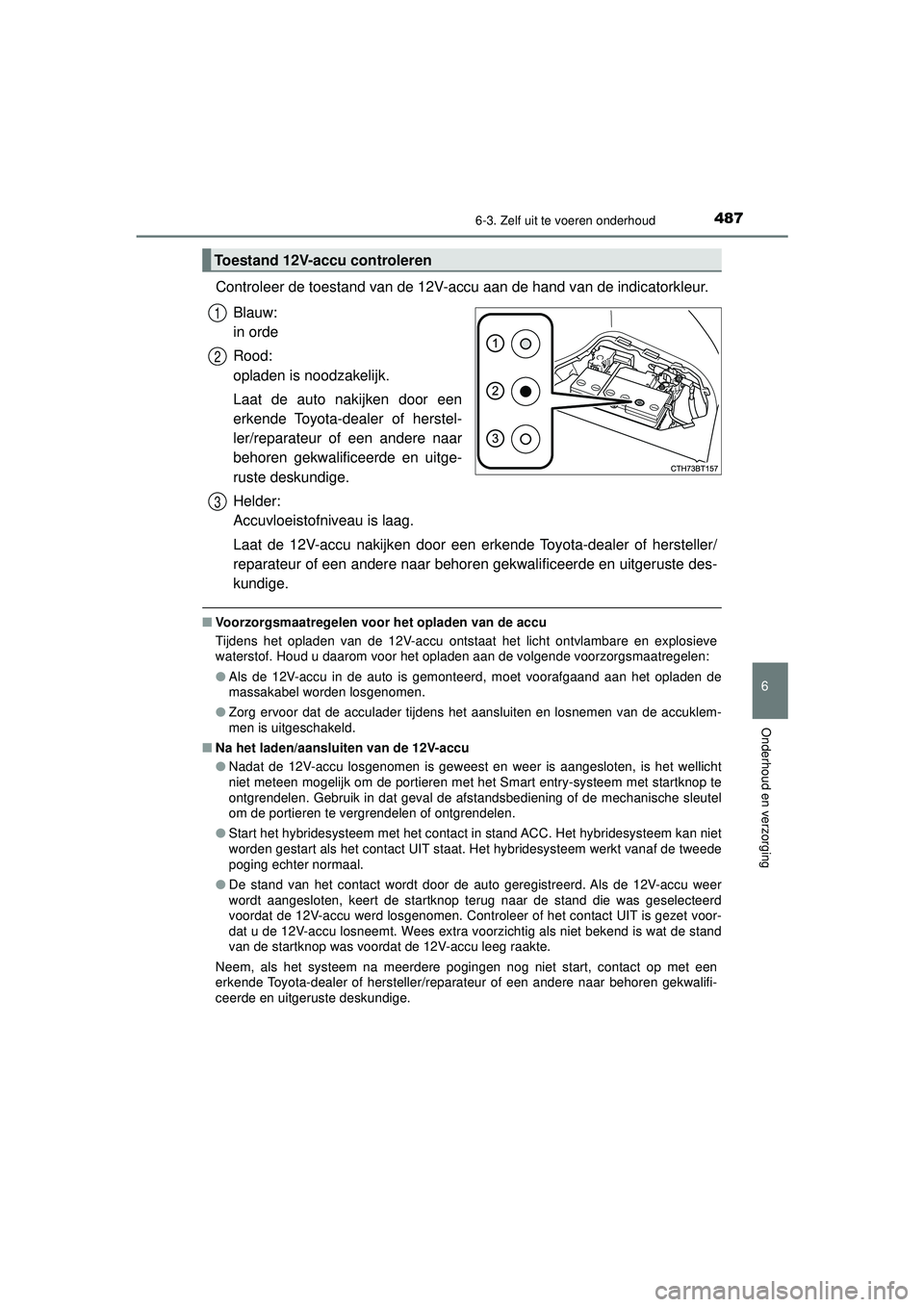

Controleer de toestand van de 12V-accu aan de hand van de indicatorkleur.Blauw:
in orde
Rood:
opladen is noodzakelijk.
Laat de auto nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Helder:
Accuvloeistofniveau is laag.
Laat de 12V-accu nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opladen de
massakabel worden losgenomen.
● Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■ Na het laden/aansluiten van de 12V-accu
●Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het wellicht
niet meteen mogelijk om de portieren me t het Smart entry-systeem met startknop te
ontgrendelen. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
● Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat. Het hybridesysteem werkt vanaf de tweede
poging echter normaal.
● De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop terug naar de stand die was geselecteerd
voordat de 12V-accu werd losgenomen. Controleer of het contact UIT is gezet voor-
dat u de 12V-accu losneemt. Wees extra voorzichtig als niet bekend is wat de stand
van de startknop was voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/repar ateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Toestand 12V-accu controleren
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 487 Friday, August 14, 2020 9:43 AM

4886-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

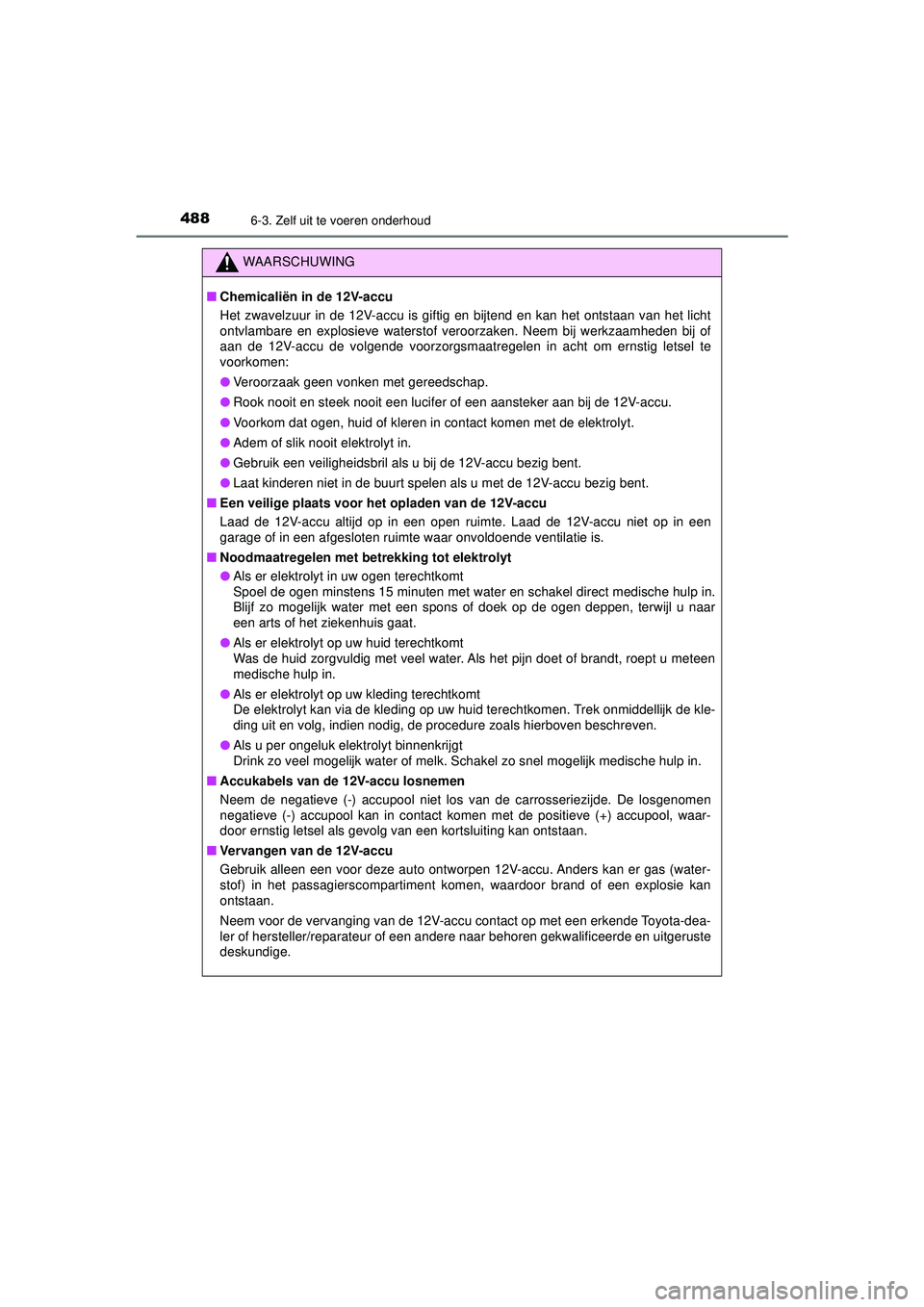

WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van het licht
ontvlambare en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of
aan de 12V-accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te
voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
● Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■ Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische hulp in.
Blijf zo mogelijk water met een spons of doek op de ogen deppen, terwijl u naar
een arts of het ziekenhuis gaat.
● Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u meteen
medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddellijk de kle-
ding uit en volg, indien nodig, de procedure zoals hierboven beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische hulp in.
■ Accukabels van de 12V-accu losnemen
Neem de negatieve (-) accupool niet los van de carrosseriezijde. De losgenomen
negatieve (-) accupool kan in contact kom en met de positieve (+) accupool, waar-
door ernstig letsel als gevolg van een kortsluiting kan ontstaan.
■ Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontworpen 12V-accu. Anders kan er gas (water-
stof) in het passagierscompartiment komen, waardoor brand of een explosie kan
ontstaan.
Neem voor de vervanging van de 12V-accu contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een ander e naar behoren gekwalificeerde en uitgeruste
deskundige.
CAMRY_HV_OM_Europe_OM33F82E.book Page 488 Friday, August 14, 2020 9:43 AM

4896-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging

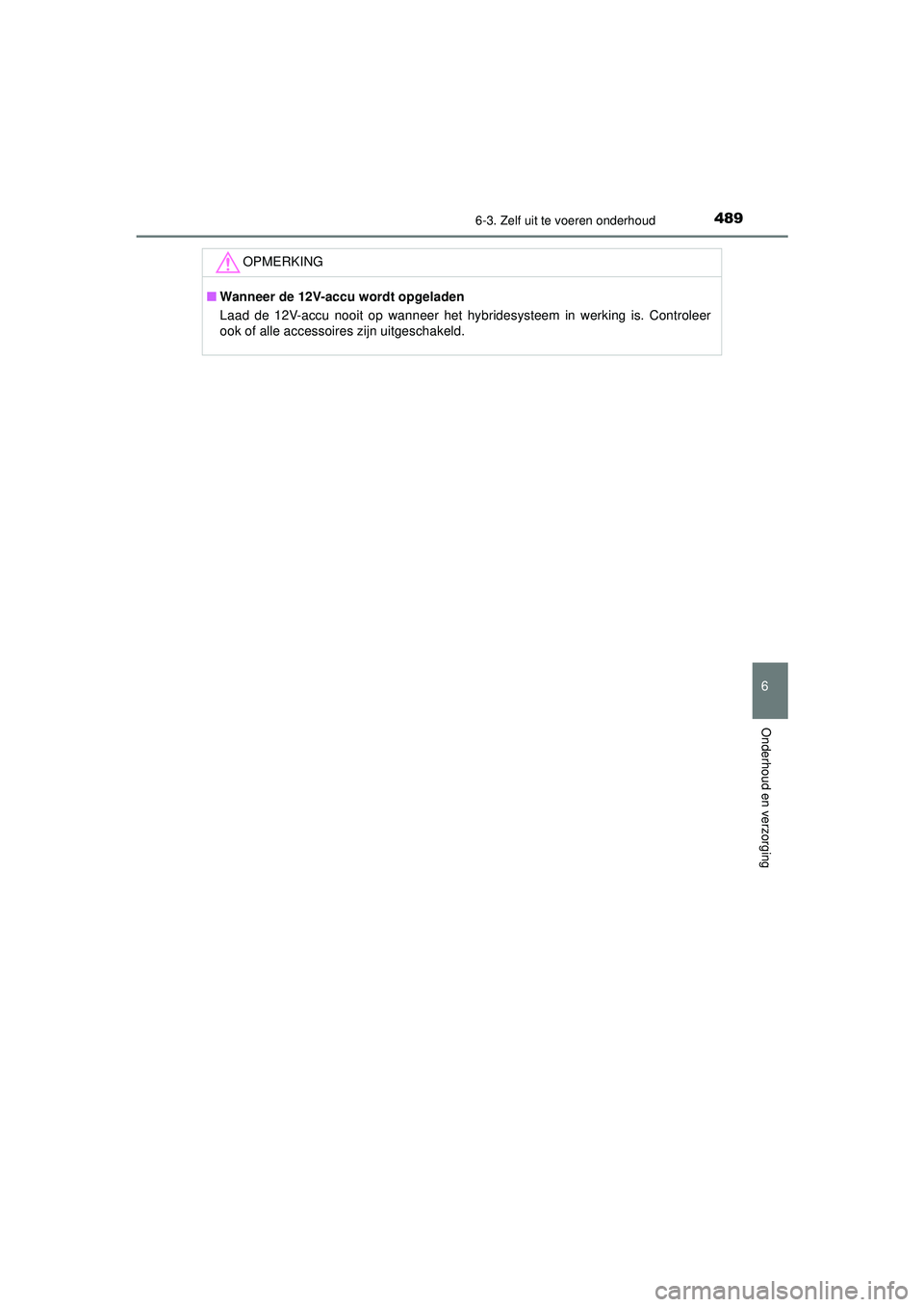

OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Controleer
ook of alle accessoires zijn uitgeschakeld.
CAMRY_HV_OM_Europe_OM33F82E.book Page 489 Friday, August 14, 2020 9:43 AM

4906-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE

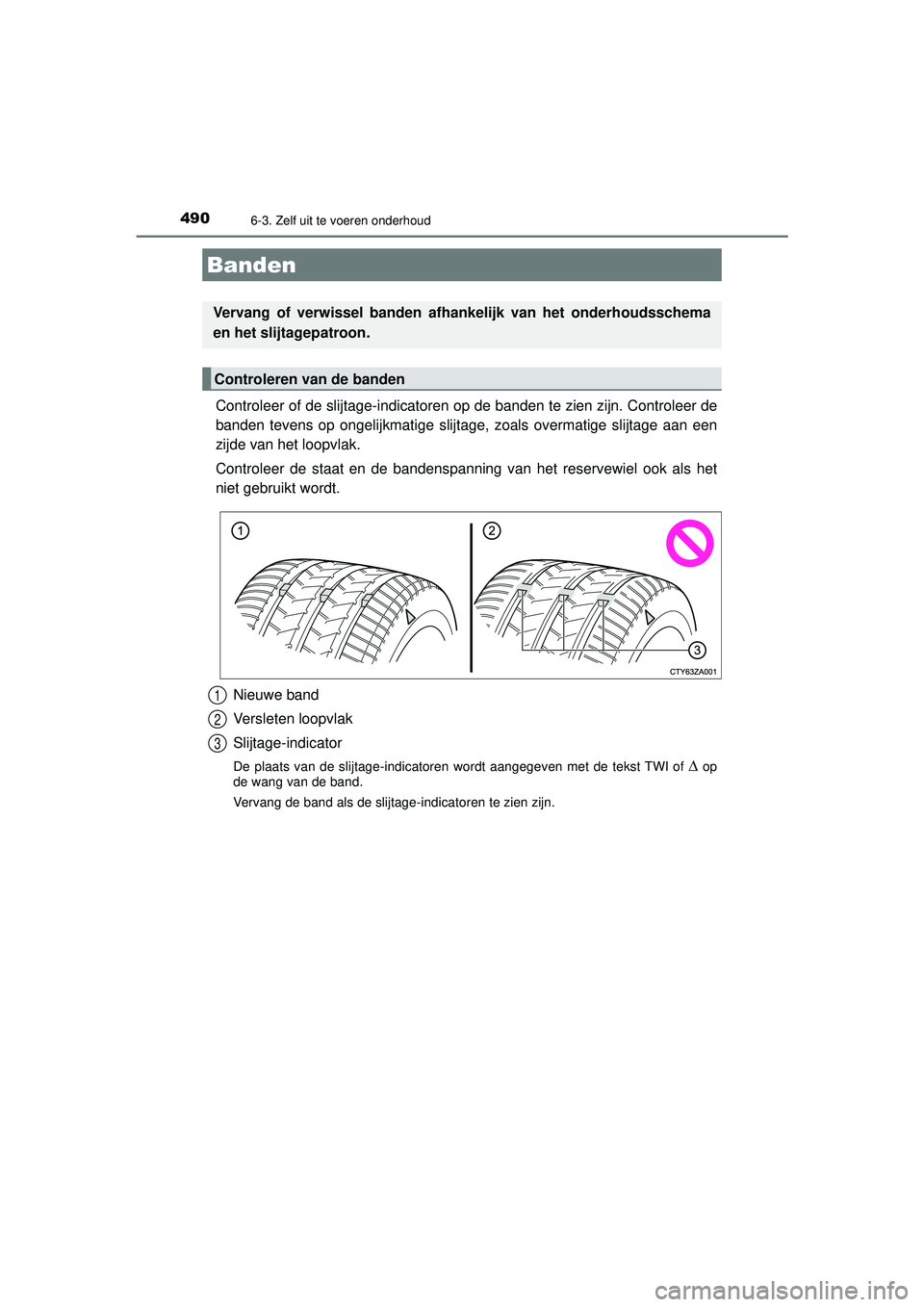

Controleer of de slijtage-indicatoren op de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slijtage, zoals overmatige slijtage aan een
zijde van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook als het
niet gebruikt wordt.Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI of Δ op
de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Banden
Vervang of verwissel banden afha nkelijk van het onderhoudsschema
en het slijtagepatroon.
Controleren van de banden
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 490 Friday, August 14, 2020 9:43 AM
