Page 485 of 648

4856-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Vul in de volgende situaties ruiten-
sproeiervloeistof bij:
●Een sproeier werkt niet.
● “Windshield Washer Fluid Low”
(laag ruitensproeiervloeistofni-
veau) wordt weergegeven op het
multi-informatiedisplay.
Ruitensproeiervloeistof
WAARSCHUWING
■Bij het bijvullen van ru itensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog werkt.
Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■ Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast en de pomp
beschadigd raken, waardoor er geen ruitensproeiervloeistof meer kan worden
gesproeid.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven tempera-
turen voor de juiste mengverhouding.
CAMRY_HV_OM_Europe_OM33F82E.book Page 485 Friday, August 14, 2020 9:43 AM
Page 492 of 648

4926-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden geïnitia-
liseerd onder de volgende omstandigheden:
●Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer de rij-
snelheid of de belading verandert).
● Bij het wijzigen van de bandenspanning omdat er een andere banden-
maat gemonteerd is.
● Bij het wisselen van wielen.
● Na het uitvoeren van de procedure voor de zenderidentificatiecodere-
gistratie. ( →Blz. 493)
Als het bandenspanningswaarschuwingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als referentiespanning beschouwd.
■Initialiseren van het band enspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het hybridesysteem gedu-
rende ten minste 20 minuten uit.
De initialisatieprocedure kan niet worden gestart als de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude banden.
( →Blz. 618)
Breng de banden op de voorgeschreven spanning voor de banden in koude toe-
stand. Deze spanning vormt de referentiespanning voor het bandenspannings-
waarschuwingssysteem.
Schakel het hybridesysteem in. ( →Blz. 268)
Selecteer op het multi-informatiedisplay met de bedieningstoetsen
voor het instrumentenpaneel op het stuurwiel. ( →Blz. 148).
Selecteer en houd vervolgens ingedrukt.
Selecteer TPWS en druk vervolgens op .
1
2
3
4
5
6
CAMRY_HV_OM_Europe_OM33F82E.book Page 492 Friday, August 14, 2020 9:43 AM
Page 493 of 648

4936-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
Selecteer “Set Pressure” (stel
bandenspanning in) en houd
vervolgens ingedrukt tot
het waarschuwingslampje lage
bandenspanning 3 keer knip-
pert.
Vervolgens wordt er een melding
weergegeven op het multi-informa-
tiedisplay.
◆Registreren van identificatiecodes
Elke bandenspanningssensor en -zender is voorzien van een unieke iden-
tificatiecode. Naast de set identificatiecodes van de sensoren van het ban-
denspanningswaarschuwingssysteem die al bij de auto is geregistreerd,
kan een tweede set identificatiecodes worden geregistreerd.
Een tweede set identificatiecodes van de sensoren van het bandenspan-
ningswaarschuwingssysteem kan door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige worden geregistreerd. Als er 2 sets identificatieco-
des zijn geregistreerd, kunnen beide sets identificatiecodes worden gese-
lecteerd.
■Wijzigen van de beschikbare set identificatiecodes
Als er 2 sets identificatiecodes zijn geregistreerd, kan de overeenkomst\
ige
identificatiecode die is ingesteld voor de gemonteerde wielen worden
geselecteerd via op het multi-informatiedisplay. De identificatiecodes
hoeven niet telkens opnieuw te worden geregistreerd wanneer de wielen
zijn gewisseld.
Neem voor meer informatie over het wijzigen van de geregistreerde identi-
ficatiecodes contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
7
CAMRY_HV_OM_Europe_OM33F82E.book Page 493 Friday, August 14, 2020 9:43 AM
Page 517 of 648

5176-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
6
Onderhoud en verzorging
■Wanneer is vaker periodiek onderhoud nodig?
Afhankelijk van de gebruiksomstandigheden van de auto, zoals veelvuldig gebruik of
bij het rijden in druk verkeer of in stoffige gebieden, moet de ventilatieopening mogelijk
vaker worden schoongemaakt. Zie voor details het onderhoudsboekje of het garantie-
boekje.
■ Schoonmaken van de ventilatieopening
●Stof in de ventilatieopening kan de koeling van het batterijpakket (tractiebatterij)
beïnvloeden. Als het laden/ontladen van het batterijpakket (tractiebatterij) beperkt
wordt, kan de afstand waarover gereden kan worden op de elektromotor (tractiemo-
tor) kleiner worden en kan het brandstofverbruik toenemen.
Controleer en reinig de ventilatieopening regelmatig.
● Onjuist omgaan met de kap en het filter van de ventilatieopening kan schade eraan
tot gevolg hebben. Indien u twijfels hebt over het schoonmaken van het filter, neem
dan contact op met een erkende Toyota-deal er of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als “Maintenance Required for Tracti on Battery Cooling Parts See Owner's
Manual” (Onderhoud vereist voor koelonde rdelen tractiebatterij, zie handleiding)
wordt weergegeven op het multi-informatiedisplay
● Verwijder de afdekkap van de ventilatieopeningen en reinig het filter als deze waar-
schuwingsmelding wordt weergegeven op het multi-informatiedisplay. ( →Blz. 514)
● Start na het reinigen van de ventilatieopening het hybridesysteem en controleer of de
waarschuwingsmelding niet langer wordt weergegeven.
Het kan tot 20 minuten rijden met de auto na het starten van het hybridesysteem
duren voordat de waarschuwingsmelding uitgaat. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wanneer de waarschuwingsmelding na ongeveer
20 minuten rijden niet verdwijnt.
WAARSCHUWING
■Bij het schoonmaken van de ventilatieopening
●Maak de ventilatieopening niet schoon met water of andere vloeistoffen. Als er
water op het batterijpakket (tractiebatterij) of andere componenten terechtkomt,
kan dit leiden tot een storing of brand.
● Zet het contact UIT om het hybridesysteem uit te schakelen alvorens de ventilatie-
opening schoon te maken.
■
Bij het verwijderen van de afdekkap van de ventilatieopening
Raak de servicestekker die zich in de buurt van de ventilatieopening bevindt niet
aan. ( →Blz. 108)
CAMRY_HV_OM_Europe_OM33F82E.book Page 517 Friday, August 14, 2020 9:43 AM
Page 518 of 648

5186-3. Zelf uit te voeren onderhoud
CAMRY_HV_EE
OPMERKING
■Bij het schoonmaken van de ventilatieopening
■ Voorkomen van beschadigingen aan de auto
● Zorg dat er geen water en verontreinigingen in de ventilatieopening terechtkomen
als de afdekkap is verwijderd.
● Ga voorzichtig om met het filter om te voorkomen dat het filter beschadigd raakt.
Laat een erkende Toyota-dealer of herstelle r/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige een beschadigd filter vervangen door
een nieuw filter.
● Plaats het filter en de afdekkap na het reinigen in hun oorspronkelijke positie.
● Plaats alleen het voor deze auto bestemde filter in de ventilatieopening en gebruik
de auto niet terwijl het filter verwijderd is.
■ Als “Onderhoud vereist voor koelond erdelen tractiebatterij, zie handleiding”
wordt weergegeven op het multi-informatiedisplay
Als er met de auto wordt doorgereden te rwijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het batterijpakket (tractiebatterij) wordt begrensd)
wordt weergegeven, kan het batterijpakket (tractiebatterij) oververhit raken waardoor
er een storing kan ontstaan. Reinig de ventilatieopening onmiddellijk als een waar-
schuwingsmelding wordt weergegeven.
Gebruik bij het reinigen van de ventilatieope-
ning alleen een stofzuiger voor het verwijde-
ren van verontreinigingen. Als er perslucht
wordt gebruikt om de verontreinigingen te ver-
wijderen, kunnen deze in de ventilatieopening
geblazen worden, waardoor de prestaties van
het batterijpakket (tractiebatterij) in negatieve
zin beïnvloed kunnen worden en er een sto-
ring kan ontstaan.
CAMRY_HV_OM_Europe_OM33F82E.book Page 518 Friday, August 14, 2020 9:43 AM

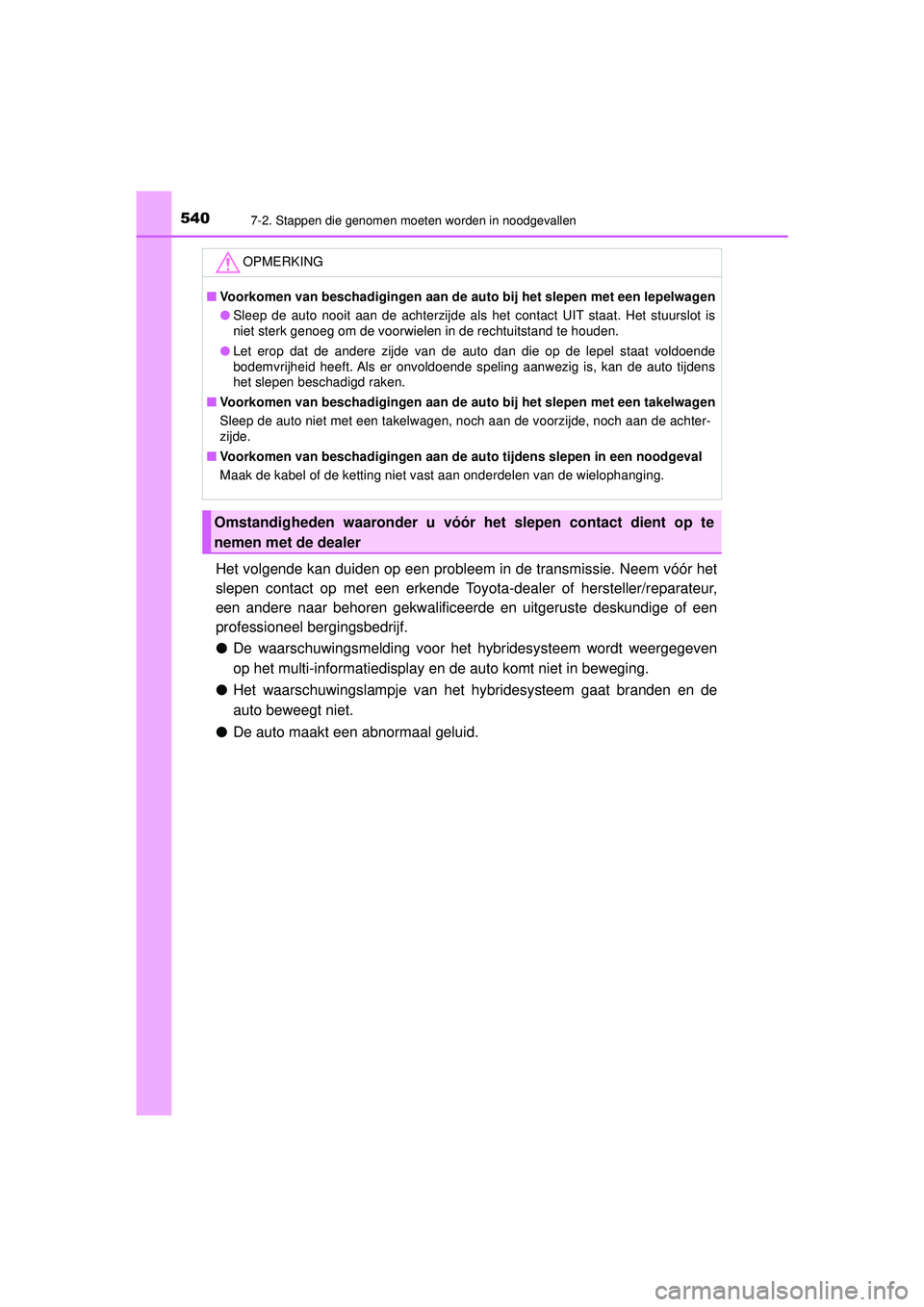

Page 540 of 648

5407-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Het volgende kan duiden op een probleem in de transmissie. Neem vóór het
slepen contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige of een
professioneel bergingsbedrijf.
●De waarschuwingsmelding voor het hybridesysteem wordt weergegeven
op het multi-informatiedisplay en de auto komt niet in beweging.
● Het waarschuwingslampje van het hybridesysteem gaat branden en de
auto beweegt niet.
● De auto maakt een abnormaal geluid.
OPMERKING
■Voorkomen van beschadigingen aan de au to bij het slepen met een lepelwagen
● Sleep de auto nooit aan de achterzijde als het contact UIT staat. Het stuurslot is
niet sterk genoeg om de voorwielen in de rechtuitstand te houden.
● Let erop dat de andere zijde van de auto dan die op de lepel staat voldoende
bodemvrijheid heeft. Als er onvoldoende speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de au to bij het slepen met een takelwagen
Sleep de auto niet met een takelwagen, noch aan de voorzijde, noch aan de achter-
zijde.
■ Voorkomen van beschadigingen aan de au to tijdens slepen in een noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielophanging.
Omstandigheden waaronder u vóór het slepen contact dient op te
nemen met de dealer
CAMRY_HV_OM_Europe_OM33F82E.book Page 540 Friday, August 14, 2020 9:43 AM
Page 546 of 648

5467-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Waarschuwingslampje SRSGeeft aan dat er een storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Knippert)
Waarschuwingslampje (waar schuwingszoemer) parkeerrem*1
Mogelijk is de parkeerrem niet volledig geactiveerd of gedeacti-
veerd
→ Bedien de parkeerrem nogmaals.
Dit lampje gaat branden als de parkeerrem niet gedeactiveerd is.
Als het lampje uitgaat nadat de parkeerrem gedeactiveerd is,
werkt het systeem normaal.
(Knippert)
Controlelampje Brake Ho ld-systeem in werking
Geeft aan dat er een storing aanwezig is in het Brake Hold-sys-
teem
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Rood/geel)
Waarschuwingslampje (waarschu wingszoemer) elektrische
stuurbekrachtiging Geeft aan dat er een storing is in de elektrische stuurbekrachti-
ging (EPS)
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Geel)
Controlelampje LDA (Lane Departure Alert met stuurregeling)
Geeft aan dat er een storing aanwezig is in de LDA
→ Als “Lane Departure Alert Un available” (Lane Departure
Alert niet beschikbaar) wordt weergegeven op het multi-
informatiedisplay, zet dan he t LDA-systeem uit, wacht een
poosje en zet dan het LDA-systeem weer aan. ( →Blz. 334)
Als er een andere melding wo rdt weergegeven dan hierbo-
ven, volg dan de aanwijzingen die in de melding worden
gegeven.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
CAMRY_HV_OM_Europe_OM33F82E.book Page 546 Friday, August 14, 2020 9:43 AM
Page 547 of 648

5477-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
(Knippert of brandt)
Waarschuwingslampje PCS
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storing aan wezig is in het PCS (Pre-Crash
Safety-systeem).
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety-systeem) is tijdelijk niet beschikbaar,
corrigerende maatregelen kunnen noodzakelijk zijn.
→ Volg de instructies die worden weergegeven op het multi-
informatiedisplay. ( →Blz. 318, 552)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle Sta-
bility Control-systeem) wordt uitgeschakeld, gaat het waarschu-
wingslampje PCS branden.
→ Blz. 329
(indien aanwezig)
(Knippert)
Controlelampje ICS OFF
Wanneer er een zoemer klinkt:
Dit geeft aan dat er een storing aanwezig is in het Intelligent
Clearance Sonar-systeem.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, doordat
een sensor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
→ Verwijder het vuil, enz.
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• De VSC (Vehicle Stability Control);
• De TRC (Traction Control);
• Het ABS; of
• De Hill Start Assist Control
Het lampje gaat knipperen wanne er het ABS, VSC- of TRC-sys-
teem in werking is.
→ Laat de auto onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof ongeveer 6,7
liter of minder is
→ Vul de brandstoftank.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
CAMRY_HV_OM_Europe_OM33F82E.book Page 547 Friday, August 14, 2020 9:43 AM
Page 552 of 648

5527-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
Centraal waarschuwingslampje
Het centrale waarschuwingslampje
gaat ook branden of knipperen om aan
te geven dat er op dat moment een
melding wordt weergegeven op het
multi-informatiedisplay.
Multi-informatiedisplay
Oplossing
Volg de instructies van de melding op
het multi-informatiedisplay op.
Als een van de waarschuwingsmeldingen weer wordt weergegeven na het
uitvoeren van de juiste handelingen, neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als er een waarschuwingsmelding wordt
weergegeven
Het multi-informatiedisplay waarschuwt bij systeemstoringen en
onjuist uitgevoerde handelingen, of geeft meldingen over noodzakelijk
onderhoud weer. Voer de juiste herstelprocedure uit wanneer er een
melding verschijnt.
1
2
3
CAMRY_HV_OM_Europe_OM33F82E.book Page 552 Friday, August 14, 2020 9:43 AM
Page 553 of 648

5537-2. Stappen die genomen moeten worden in noodgevallen
CAMRY_HV_EE
7
Bij problemen
De waarschuwingslampjes en waarschuwingszoemers werken afhankelijk
van de soort melding. Als de melding aangeeft dat controle door een dealer
noodzakelijk is, laat de auto dan onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
De werking van de waarschuwingslampjes en waarschuwingszoemers kan
afwijken van de aangegeven werking. Voer in dit geval de correctieprocedure
uit overeenkomstig de weergegeven melding.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-informa-tiedisplay.
Meldingen en waarschuwingen
Waarschu- wings-
lampje
systeemWaarschuwings- zoemer
*Waarschuwing
Gaat
branden ⎯
KlinktDuidt op een belangrijke situatie, bij-
voorbeeld wanneer een rijsysteem
defect is of wanneer er gevaar ont-
staat wanneer de herstelprocedure
niet wordt uitgevoerd
⎯Gaat bran-
den of
knipperenKlinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer de systemen die
worden aangegeven op het multi-infor-
matiedisplay defect zijn.
Knippert⎯Klinkt
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer er schade aan de
auto is, of wanneer er gevaar bestaat
Gaat
branden⎯Klinkt niet
Geeft een bepaalde conditie aan, bij-
voorbeeld een storing in de elektroni-
sche onderdelen, de staat van de
onderdelen, of wanneer er onderhoud
vereist is
Knippert⎯Klinkt niet
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer een handeling
onjuist is uitgevoerd, of hoe een han-
deling op juiste wijze moet worden uit-
gevoerd
CAMRY_HV_OM_Europe_OM33F82E.book Page 553 Friday, August 14, 2020 9:43 AM
