3814-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda

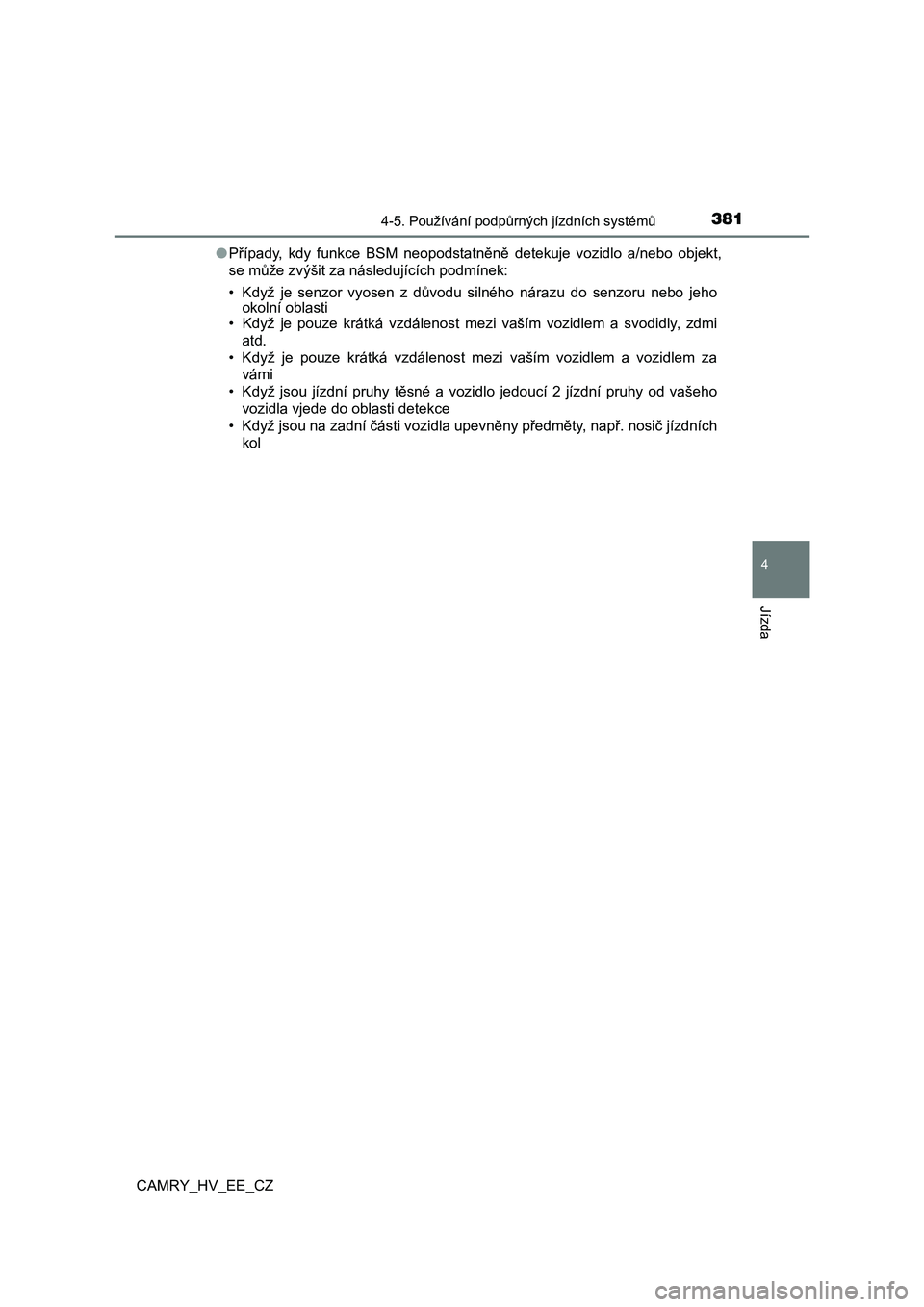

●Případy, kdy funkce BSM neopodstatněně detekuje vozidlo a/nebo objekt,
se může zvýšit za následujících podmínek:
• Když je senzor vyosen z důvodu silného nárazu do senzoru nebo jeho
okolní oblasti
• Když je pouze krátká vzdálenost mezi vaším vozidlem a svodidly, zdmi
atd.
• Když je pouze krátká vzdálenost mezi vaším vozidlem a vozidlem za
vámi
• Když jsou jízdní pruhy těsné a vozidlo jedoucí 2 jízdní pruhy od vašeho
vozidla vjede do oblasti detekce
• Když jsou na zadní části vozidla upevněny předměty, např. nosič jízdních
kol

3824-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ

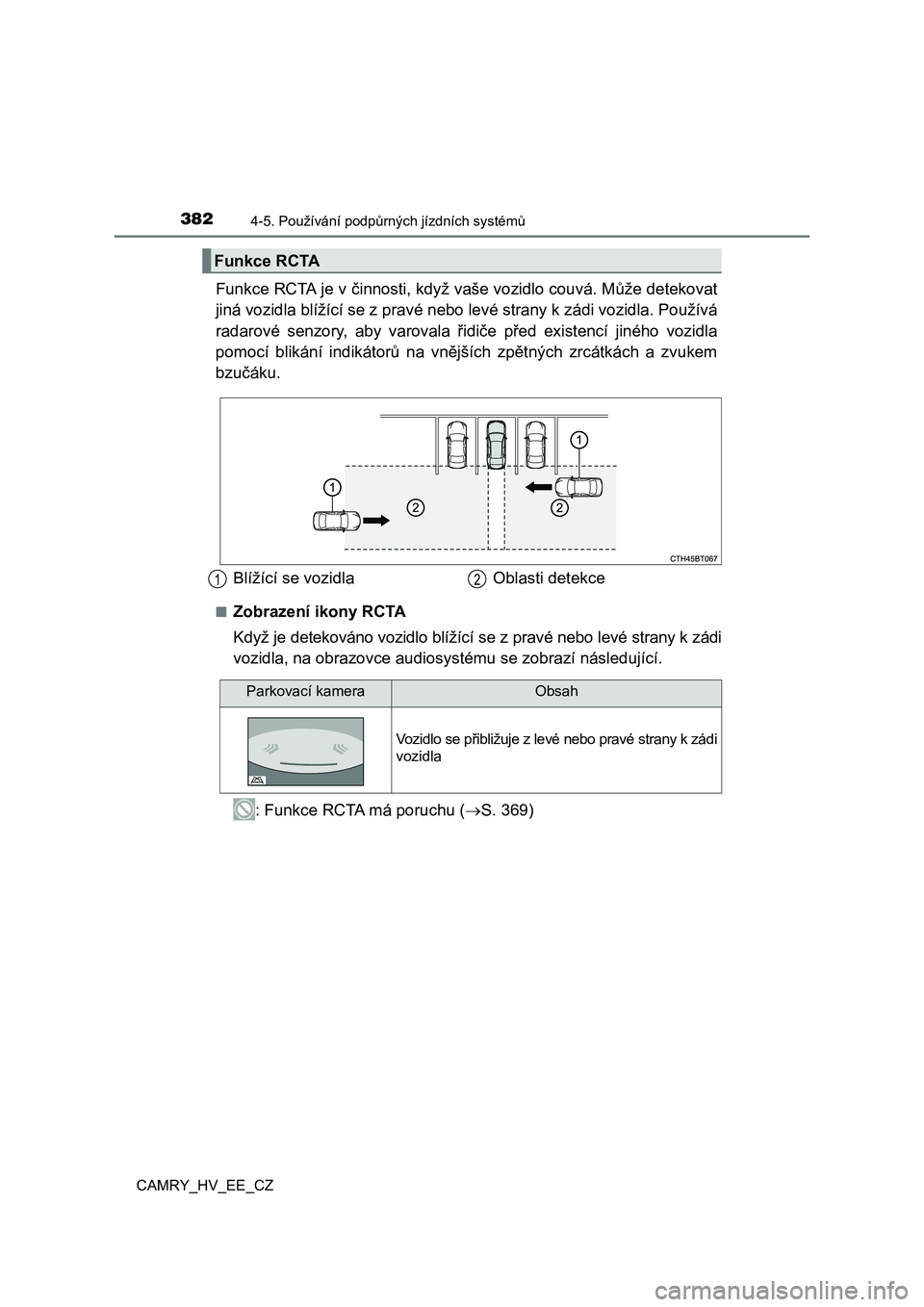

Funkce RCTA je v činnosti, když vaše vozidlo couvá. Může detekovat
jiná vozidla blížící se z pravé nebo levé strany k zádi vozidla. Používá
radarové senzory, aby varovala ři diče před existencí jiného vozidla
pomocí blikání indikátorů na vněj ších zpětných zrcátkách a zvukem
bzučáku.
■Zobrazení ikony RCTA
Když je detekováno vozidlo blížící se z pravé nebo levé strany k zádi
vozidla, na obrazovce audiosys tému se zobrazí následující.
: Funkce RCTA má poruchu ( S. 369)
Funkce RCTA
Blížící se vozidla Oblasti detekce12
Parkovací kameraObsah
Vozidlo se přibližuje z levé nebo pravé strany k zádi
vozidla

3834-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte b ezpečně
a věnujte pozornost svému okolí.
Funkce RCTA je pouze asistenční a nenahrazuje opatrnost při jíz dě. Řidič
musí být při couvání opatrný, i když používá funkci RCTA. Vizuá lní ověření
prostoru řidičem za ním a za jeho vozidlem je nezbytná a před c ouváním se
ujistěte, že se tam nenachází žádní chodci, jiná vozidla atd. N edodržení
těchto pokynů by mohlo způsobit smrtelné nebo vážné zranění.
V závislosti na podmínkách nemusí systém fungovat správně. Prot o je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.

3844-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ

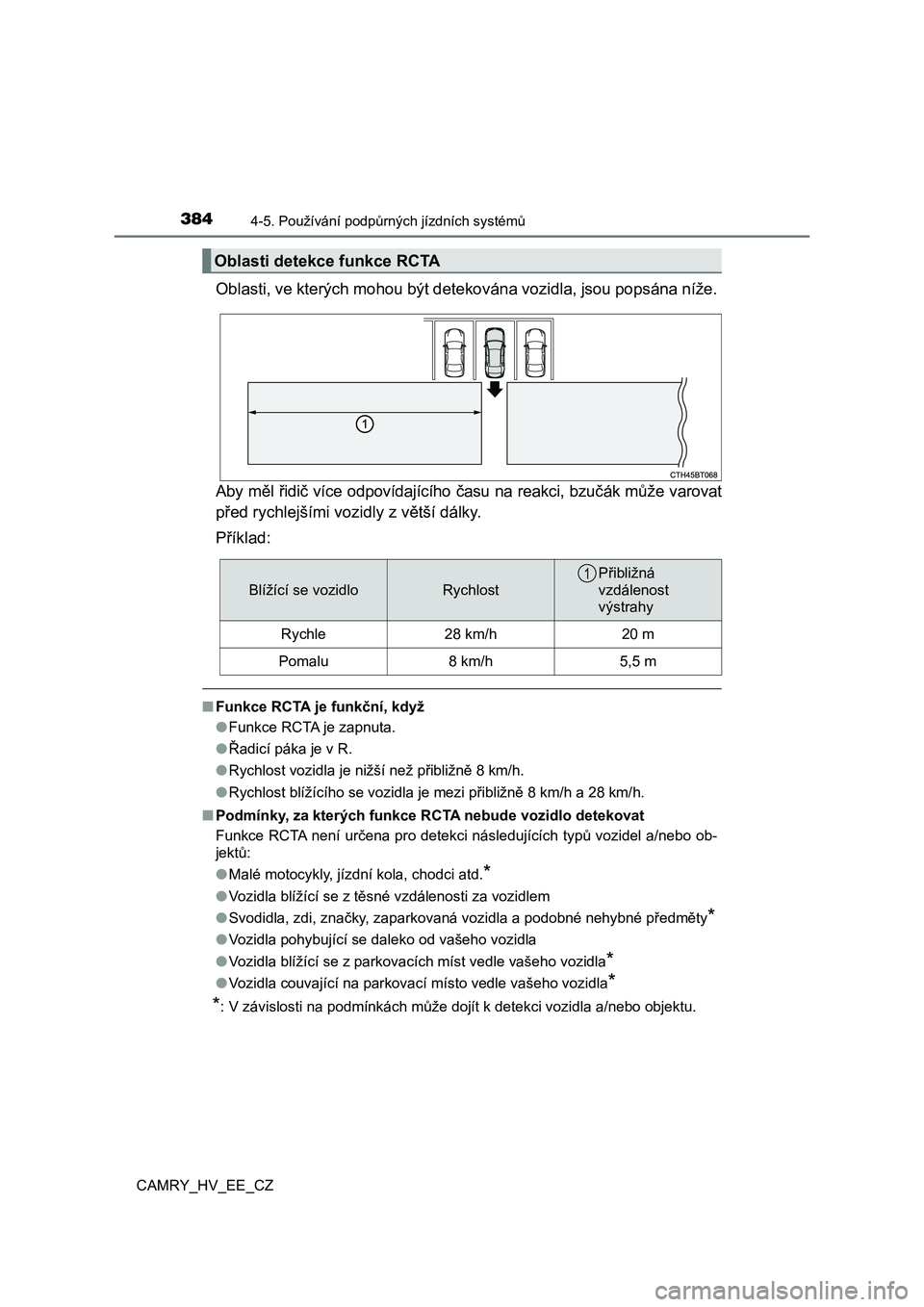

Oblasti, ve kterých mohou být detekována vozidla, jsou popsána níže.
Aby měl řidič více odpovídajícího času na reakci, bzučák může v arovat
před rychlejšími vozidly z větší dálky.
Příklad:
■ Funkce RCTA je funkční, když
● Funkce RCTA je zapnuta.
● Řadicí páka je v R.
● Rychlost vozidla je nižší než přibližně 8 km/h.
● Rychlost blížícího se vozidla je mezi přibližně 8 km/h a 28 km/h.
■ Podmínky, za kterých funkce RCTA nebude vozidlo detekovat
Funkce RCTA není určena pro detekci následujících typů vozidel a/nebo ob-
jektů:
● Malé motocykly, jízdní kola, chodci atd.*
●Vozidla blížící se z těsné vzdálenosti za vozidlem
● Svodidla, zdi, značky, zaparkovaná vozidla a podobné nehybné předměty*
●Vozidla pohybující se daleko od vašeho vozidla
● Vozidla blížící se z parkovacích míst vedle vašeho vozidla*
●Vozidla couvající na parkovací místo vedle vašeho vozidla*
*: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.
Oblasti detekce funkce RCTA
Blížící se vozidloRychlost
Přibližná
vzdálenost
výstrahy
Rychle28 km/h20 m
Pomalu8 km/h5,5 m
1

3854-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda
■Podmínky, za kterých funkce RCTA nemusí fungovat správně
● Funkce RCTA nemusí detekovat vozidla správně za následujících podmínek:
• Když je senzor vyosen z důvodu silného nárazu do senzoru nebo jeho
okolní oblasti
• Když na zadním nárazníku ulpívá led nebo bláto atd.
• Během špatného počasí, např. silný déšť, mlha, sníh atd.
• Když se přibližuje více vozidel současně
• Parkování pod malým úhlem
• Když se vozidlo blíží vysokou rychlostí
• Když parkujete ve strmém svahu, např. v horách, jáma na vozovc e atd.
• Ihned po zapnutí funkce RCTA
• Ihned po nastartování hybridního systému se zapnutou funkcí RC TA .
• Když jsou na zadní části vozidla upevněny předměty, např. nosič jízdních kol
●Případy, kdy funkce RCTA neopodstatněně detekuje vozidlo a/nebo objekt,
se může zvýšit za následujících podmínek:
• Když nějaké vozidlo míjí vaše vozidlo po straně
• Když je vzdálenost mezi vaším vozidlem a kovovými objekty, nap ř. svodi-
dlem, zdí, dopravní značkou nebo zaparkovaným vozidlem, které m ohou
odrážet elektrické vlny, krátká
Jas indikátorů na vnějších zpětn ých zrcátkách a hlasitost bzučáku
RCTA je možné seřídit na ( S. 148) na multiinformačním displeji.
• Vozidla, která senzory nemohou de-
tekovat z důvodu překážek
• Když je parkovací místo naproti ulici
a po ulici jezdí vozidla
Změna nastavení indikátorů na vnějších zpětných zrcátkách a bzu -
čáku RCTA

3864-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
Přední rohové senzory
Přední střední senzory
(jsou-li ve výbavě)
Zadní rohové senzory
Zadní střední senzory
(jsou-li ve výbavě)
Stiskněte / na spínačích
ovládání přístroje, zvolte .
Stiskněte / na spínačích
ovládání přístroje, zvolte .
Stiskněte na spínači ovlá-
dání přístroje.
Každým stisknutím se funkce zapne/vypne.
Když je systém zapnut, rozsvítí se indikátor, aby informoval řidiče, že
je systém v činnosti.

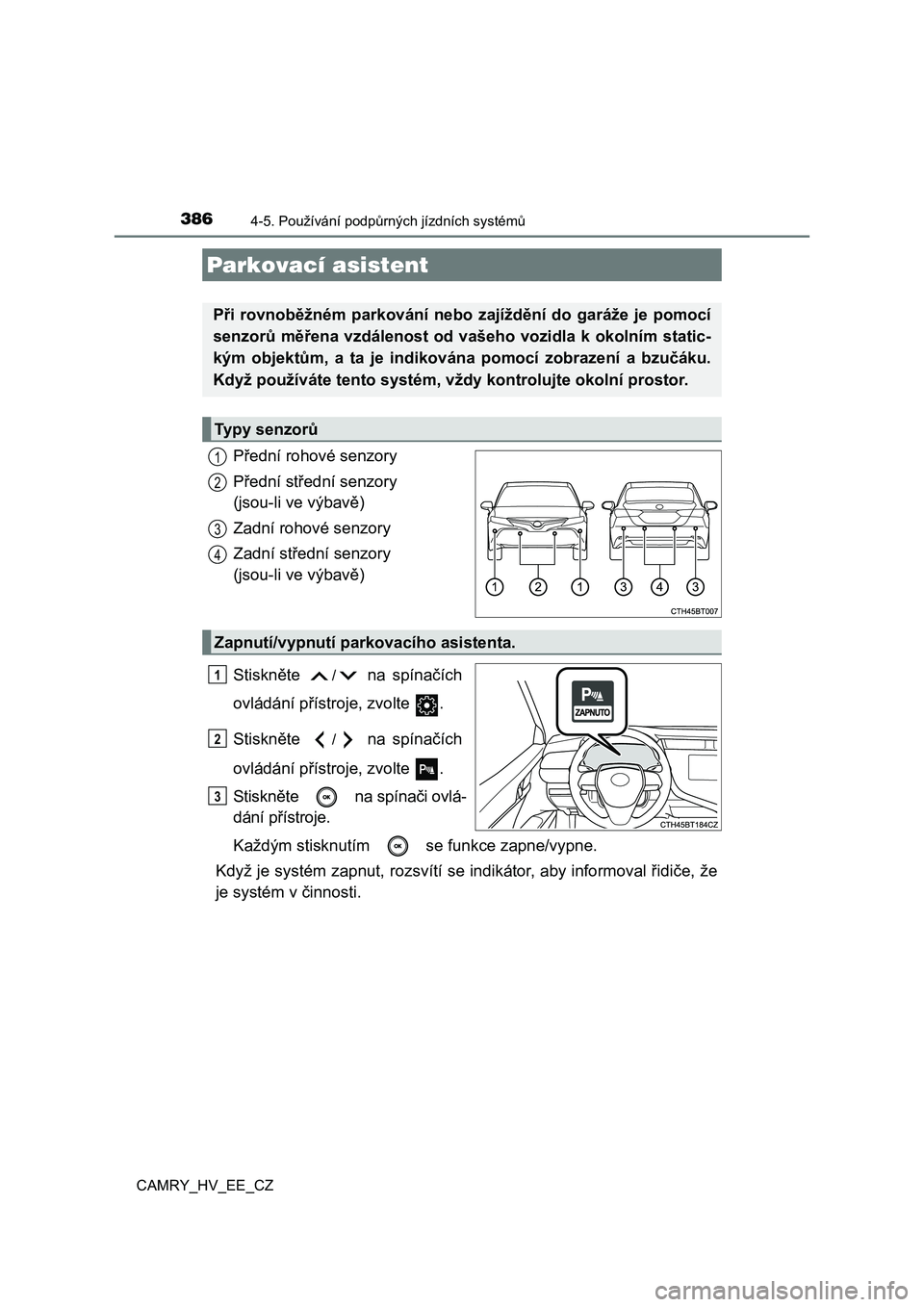

Parkovací asistent
Při rovnoběžném parkování nebo zajíždění do garáže je pomocí
senzorů měřena vzdálenost od vaš eho vozidla k okolním static-
kým objektům, a ta je indikován a pomocí zobrazení a bzučáku.
Když používáte tento systém, vžd y kontrolujte okolní prostor.
Ty p y s e n z o r ů
1
2
3
4
Zapnutí/vypnutí parkovacího asistenta.
1
2
3

3874-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda

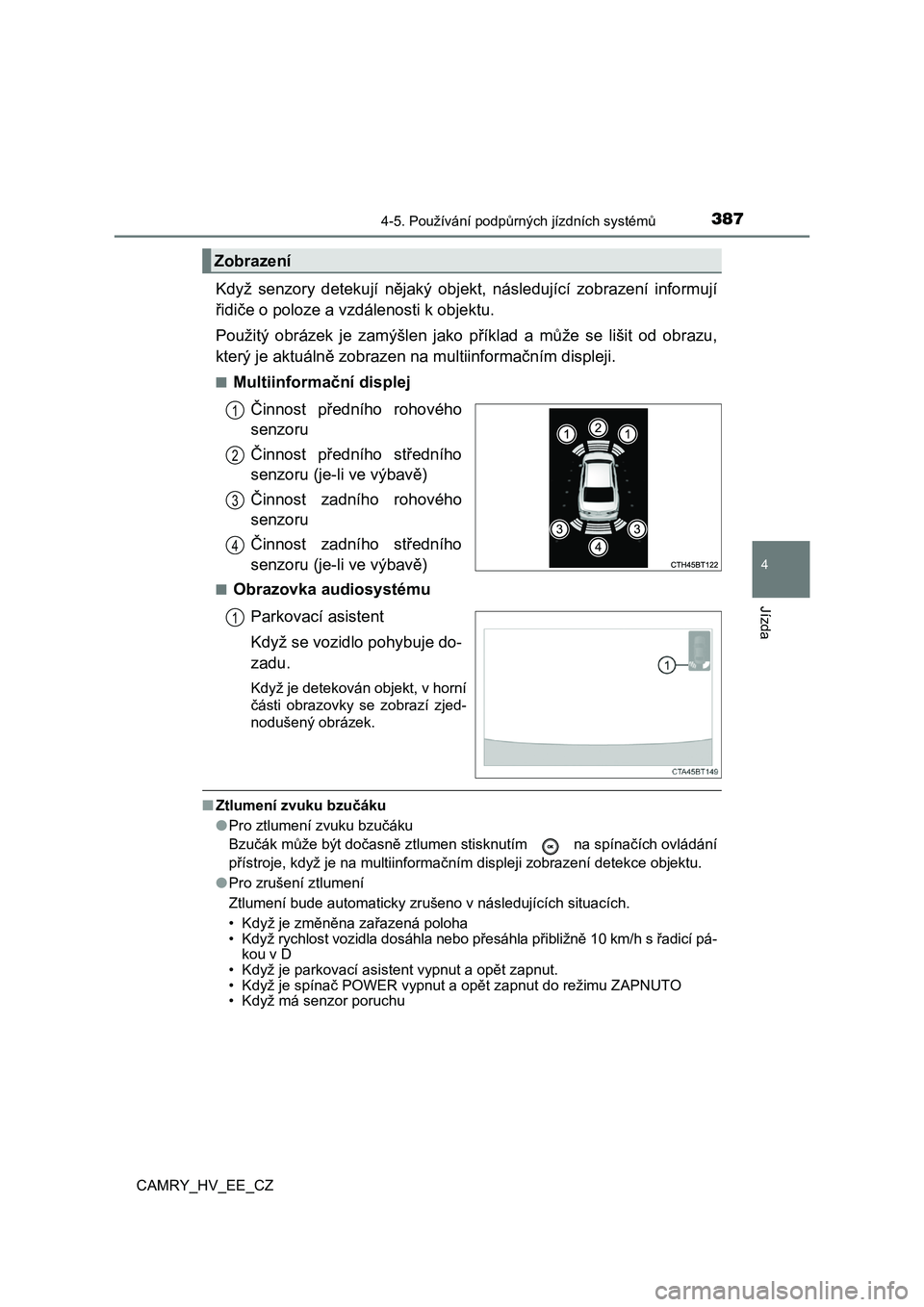

Když senzory detekují nějaký objekt, následující zobrazení informují
řidiče o poloze a vz dálenosti k objektu.
Použitý obrázek je zamýšlen jako příklad a může se lišit od obr azu,
který je aktuálně zobrazen na multiinformačním displeji.
■Multiinformační displej
Činnost předního rohového
senzoru
Činnost předního středního
senzoru (je-li ve výbavě)
Činnost zadního rohového
senzoru
Činnost zadního středního
senzoru (je-li ve výbavě)
■Obrazovka audiosystému
Parkovací asistent
Když se vozidlo pohybuje do-
zadu.
Když je detekován objekt, v horní
části obrazovky se zobrazí zjed-
nodušený obrázek.
■ Ztlumení zvuku bzučáku
● Pro ztlumení zvuku bzučáku
Bzučák může být dočasně ztlumen stisknutím na spínačích ovládá ní
přístroje, když je na multiinformačním displeji zobrazení detek ce objektu.
● Pro zrušení ztlumení
Ztlumení bude automaticky zrušeno v následujících situacích.
• Když je změněna zařazená poloha • Když rychlost vozidla dosáhla nebo přesáhla přibližně 10 km/h s řadicí pá-
kou v D
• Když je parkovací asistent vypnut a opět zapnut. • Když je spínač POWER vypnut a opět zapnut do režimu ZAPNUTO
• Když má senzor poruchu
Zobrazení
1
2
3
4
1

3884-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ

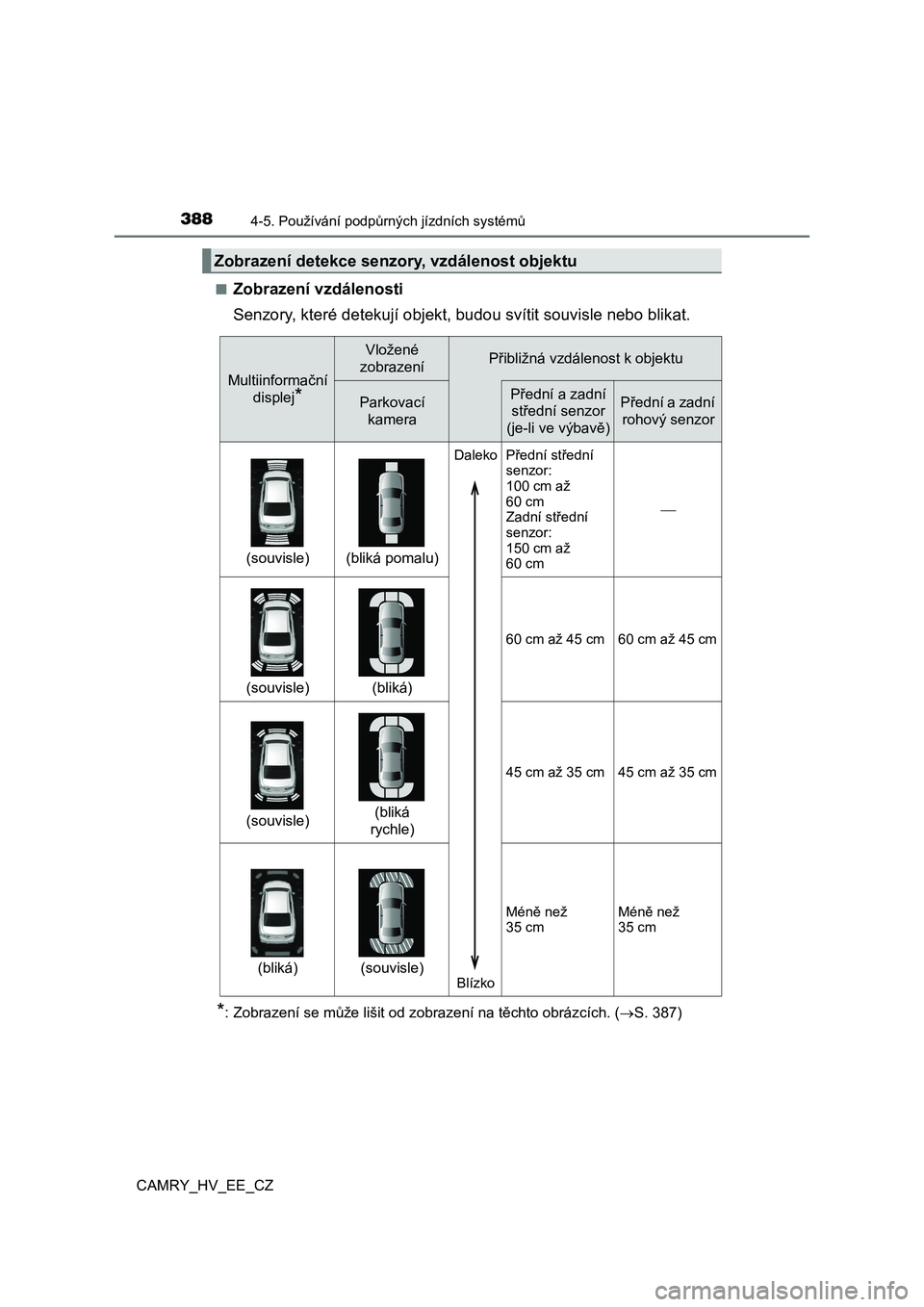

■Zobrazení vzdálenosti
Senzory, které detekují objekt, budou svítit souvisle nebo blikat.
*: Zobrazení se může lišit od zobrazení na těchto obrázcích. (S. 387)
Zobrazení detekce senzory, vzdálenost objektu
Multiinformační
displej*
Vložené
zobrazeníPřibližná vzdálenost k objektu
Parkovací
kamera
Přední a zadní
střední senzor
(je-li ve výbavě)
Přední a zadní
rohový senzor
(souvisle)(bliká pomalu)
Daleko
Blízko
Přední střední senzor:
100 cm až
60 cm Zadní střední
senzor:
150 cm až 60 cm

(souvisle)(bliká)
60 cm až 45 cm60 cm až 45 cm
(souvisle)(bliká
rychle)
45 cm až 35 cm45 cm až 35 cm
(bliká)(souvisle)
Méně než
35 cm
Méně než
35 cm

3894-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ
4
Jízda

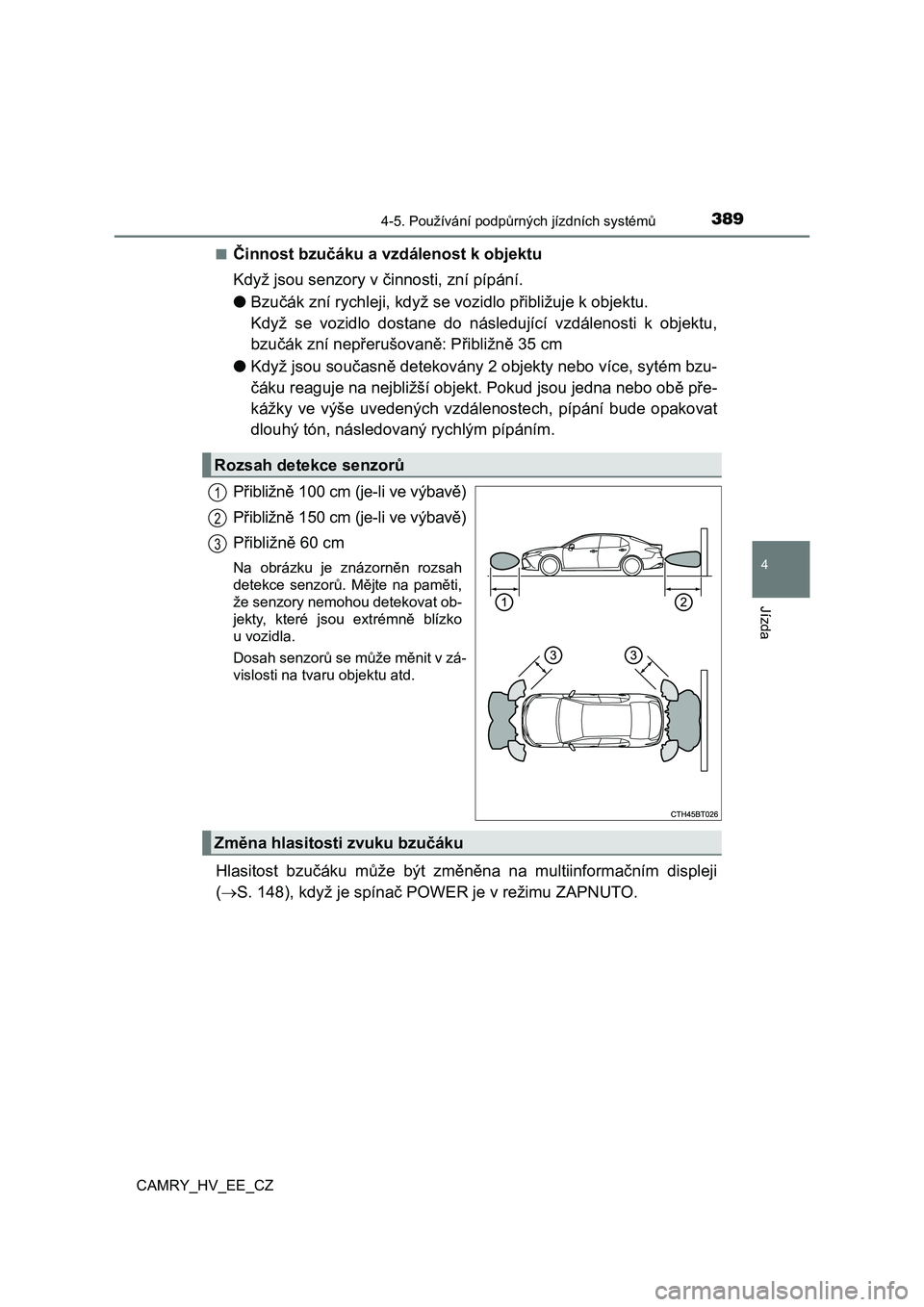

■Činnost bzučáku a vzdálenost k objektu
Když jsou senzory v či nnosti, zní pípání.
● Bzučák zní rychleji, když se vozidlo přibližuje k objektu.
Když se vozidlo dostane do následující vzdálenosti k objektu,
bzučák zní nepřerušo vaně: Přibližně 35 cm
● Když jsou současně detekovány 2 objekty nebo více, sytém bzu-
čáku reaguje na nejbližší objekt. Pokud jsou jedna nebo obě pře -
kážky ve výše uvedenýc h vzdálenostech, pípání bude opakovat
dlouhý tón, následova ný rychlým pípáním.
Přibližně 100 cm (je-li ve výbavě)
Přibližně 150 cm (je-li ve výbavě)
Přibližně 60 cm
Na obrázku je znázorněn rozsah
detekce senzorů. Mějte na paměti,
že senzory nemohou detekovat ob-
jekty, které jsou extrémně blízko
u vozidla.
Dosah senzorů se může měnit v zá-
vislosti na tvaru objektu atd.
Hlasitost bzučáku může být změněna na multiinformačním displeji
( S. 148), když je spínač POWER je v režimu ZAPNUTO.
Rozsah detekce senzorů
1
2
3
Změna hlasitosti zvuku bzučáku

3904-5. Používání podpůrných jízdních systémů
CAMRY_HV_EE_CZ

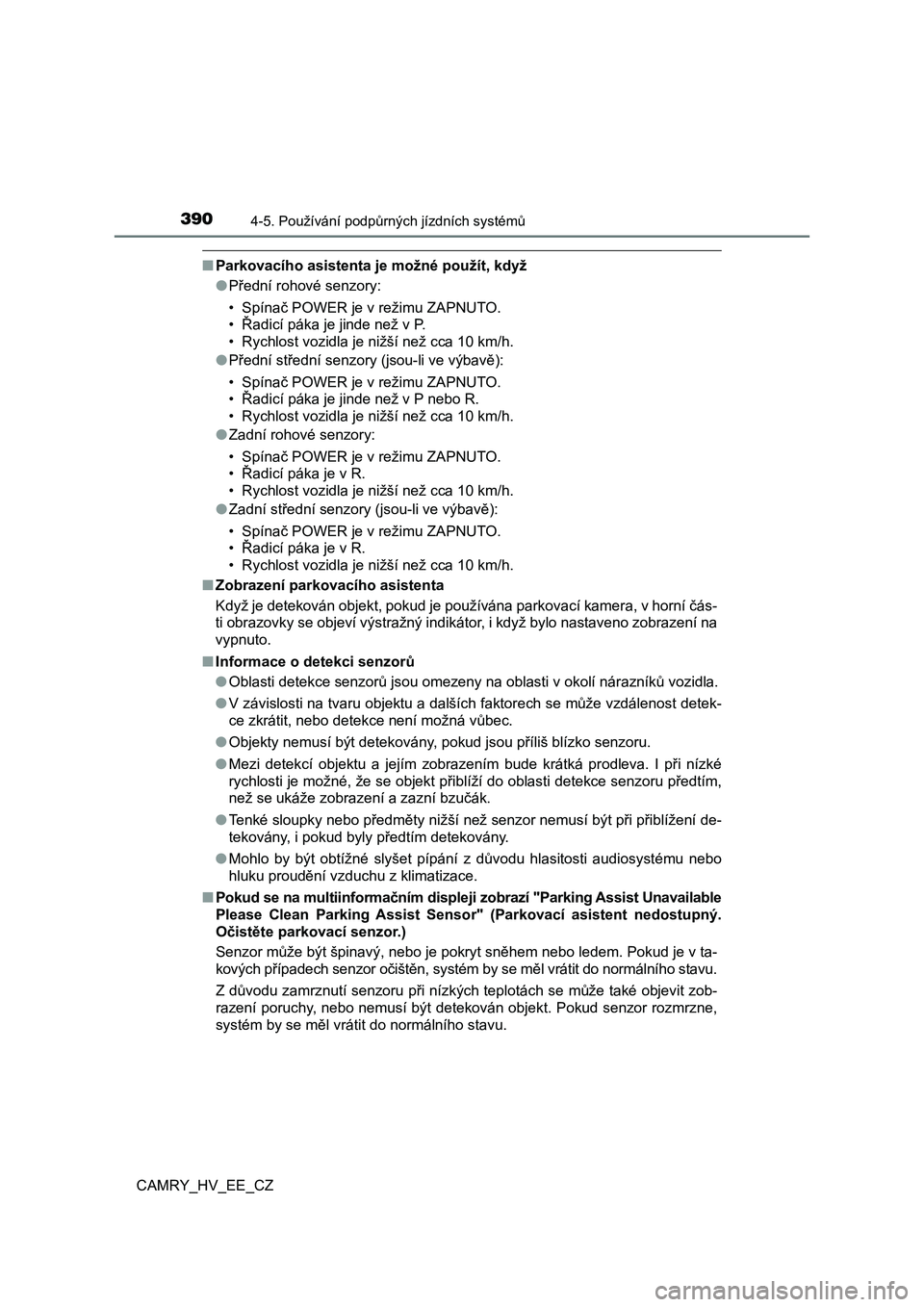

■Parkovacího asistenta je možné použít, když
● Přední rohové senzory:
• Spínač POWER je v režimu ZAPNUTO.
• Řadicí páka je jinde než v P.
• Rychlost vozidla je nižší než cca 10 km/h.
● Přední střední senzory (jsou-li ve výbavě):
• Spínač POWER je v režimu ZAPNUTO.
• Řadicí páka je jinde než v P nebo R.
• Rychlost vozidla je nižší než cca 10 km/h.
● Zadní rohové senzory:
• Spínač POWER je v režimu ZAPNUTO.
• Řadicí páka je v R.
• Rychlost vozidla je nižší než cca 10 km/h.
● Zadní střední senzory (jsou-li ve výbavě):
• Spínač POWER je v režimu ZAPNUTO.
• Řadicí páka je v R.
• Rychlost vozidla je nižší než cca 10 km/h.
■ Zobrazení parkovacího asistenta
Když je detekován objekt, pokud je používána parkovací kamera, v horní čás-
ti obrazovky se objeví výstražný indikátor, i když bylo nastave no zobrazení na
vypnuto.
■ Informace o detekci senzorů
● Oblasti detekce senzorů jsou omezeny na oblasti v okolí nárazníků vozidla.
● V závislosti na tvaru objektu a dalších faktorech se může vzdálenost detek-
ce zkrátit, nebo detekce není možná vůbec.
● Objekty nemusí být detekovány, pokud jsou příliš blízko senzoru.
● Mezi detekcí objektu a jejím zobrazením bude krátká prodleva. I při nízké
rychlosti je možné, že se objekt přiblíží do oblasti detekce se nzoru předtím,
než se ukáže zobrazení a zazní bzučák.
● Tenké sloupky nebo předměty nižší než senzor nemusí být při přiblížení de-
tekovány, i pokud byly předtím detekovány.
● Mohlo by být obtížné slyšet pípání z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.
■Pokud se na multiinformačním displeji zobrazí "Parking Assist U navailable
Please Clean Parking Assist Sensor" (Parkovací asistent nedostupný.
Očistěte parkovací senzor.)
Senzor může být špinavý, nebo je pokryt sněhem nebo ledem. Poku d je v ta-
kových případech senzor očištěn, systém by se měl vrátit do nor málního stavu.
Z důvodu zamrznutí senzoru při nízkých teplotách se může také o bjevit zob-
razení poruchy, nebo nemusí být detekován objekt. Pokud senzor rozmrzne,
systém by se měl vrátit do normálního stavu.
