3594-5. Verwendung der Fahrassistenz-Systeme
4
Fahren

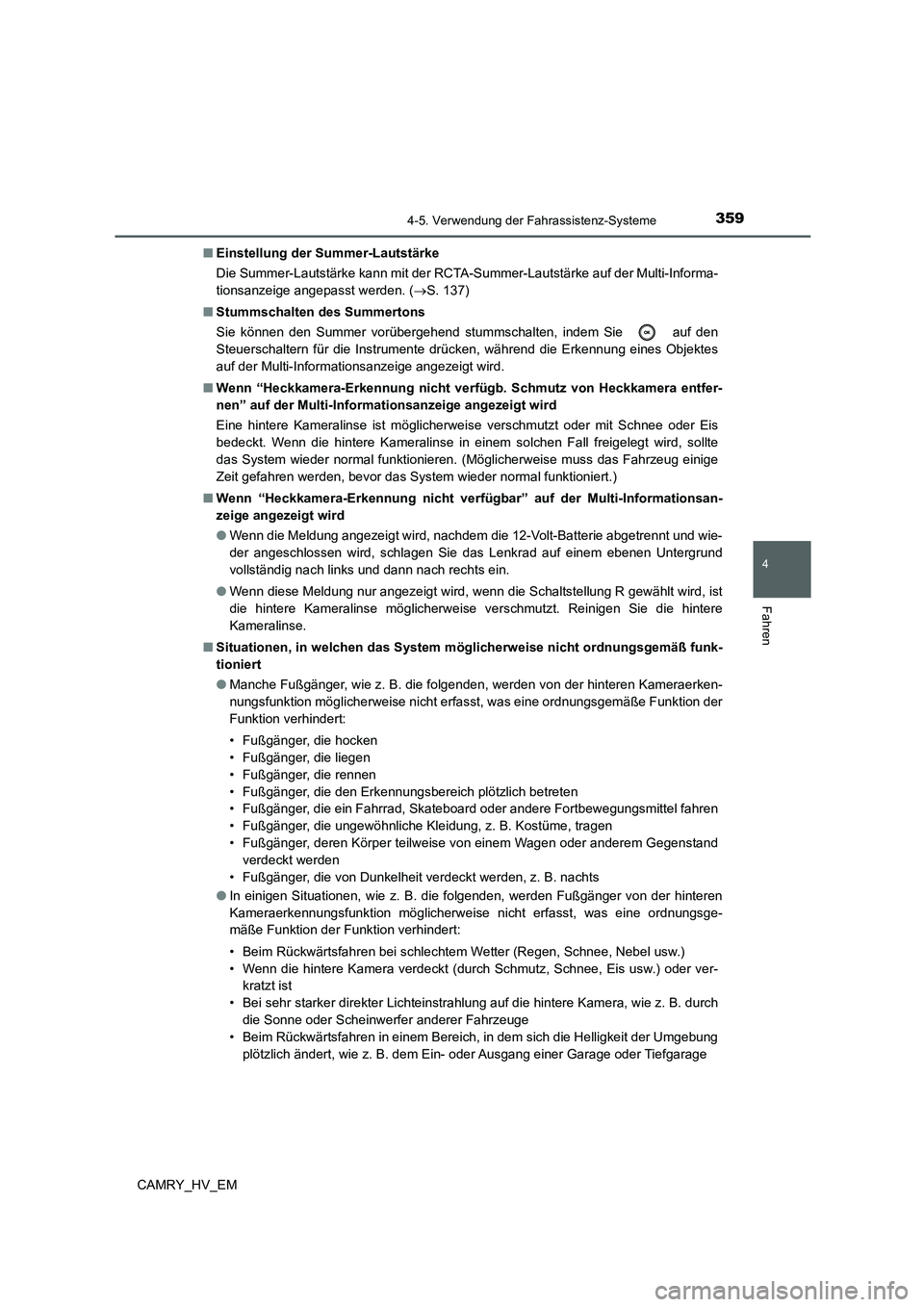

CAMRY_HV_EM■Einstellung der Summer-Lautstärke
Die Summer-Lautstärke kann mit der RCTA-Summer-Lautstärke auf der Multi-Informa-
tionsanzeige angepasst werden. (S. 137)
■Stummschalten des Summertons
Sie können den Summer vorübergehend stummschalten, indem Sie
auf den
Steuerschaltern für die Instrumente drücken, während die Erkennung eines Objektes
auf der Multi-Informationsanzeige angezeigt wird.
■Wenn “Heckkamera-Erkennung nicht verfügb. Schmutz von Heckkamera entfer-
nen” auf der Multi-Informationsanzeige angezeigt wird
Eine hintere Kameralinse ist möglicherweise verschmutzt oder mit Schnee oder Eis
bedeckt. Wenn die hintere Kameralinse in einem solchen Fall freigelegt wird, sollte
das System wieder normal funktionieren. (Möglicherweise muss das Fahrzeug einige
Zeit gefahren werden, bevor das System wieder normal funktioniert.)
■Wenn “Heckkamera-Erkennung nicht verfügbar” auf der Multi-Informationsan-
zeige angezeigt wird
●Wenn die Meldung angezeigt wird, nachdem die 12-Volt-Batterie abgetrennt und wie-
der angeschlossen wird, schlagen Sie das Lenkrad auf einem ebenen Untergrund
vollständig nach links und dann nach rechts ein.
●Wenn diese Meldung nur angezeigt wird, wenn die Schaltstellung R gewählt wird, ist
die hintere Kameralinse möglicherweise verschmutzt. Reinigen Sie die hintere
Kameralinse.
■Situationen, in welchen das System möglicherweise nicht ordnungsgemäß funk-
tioniert
●Manche Fußgänger, wie z. B. die folgenden, werden von der hinteren Kameraerken-
nungsfunktion möglicherweise nicht erfasst, was eine ordnungsgemäße Funktion der
Funktion verhindert:
• Fußgänger, die hocken
• Fußgänger, die liegen
• Fußgänger, die rennen
• Fußgänger, die den Erkennungsbereich plötzlich betreten
• Fußgänger, die ein Fahrrad, Skateboard oder andere Fortbewegungsmittel fahren
• Fußgänger, die ungewöhnliche Kleidung, z. B. Kostüme, tragen
• Fußgänger, deren Körper teilweise von einem Wagen oder anderem Gegenstand
verdeckt werden
• Fußgänger, die von Dunkelheit verdeckt werden, z. B. nachts
●In einigen Situationen, wie z. B. die folgenden, werden Fußgänger von der hinteren
Kameraerkennungsfunktion möglicherweise nicht erfasst, was eine ordnungsge-
mäße Funktion der Funktion verhindert:
• Beim Rückwärtsfahren bei schlechtem Wetter (Regen, Schnee, Nebel usw.)
• Wenn die hintere Kamera verdeckt (durch Schmutz, Schnee, Eis usw.) oder ver-
kratzt ist
• Bei sehr starker direkter Lichteinstrahlung auf die hintere Kamera, wie z. B. durch
die Sonne oder Scheinwerfer anderer Fahrzeuge
• Beim Rückwärtsfahren in einem Bereich, in dem sich die Helligkeit der Umgebung
plötzlich ändert, wie z. B. dem Ein- oder Ausgang einer Garage oder Tiefgarage

3604-5. Verwendung der Fahrassistenz-Systeme

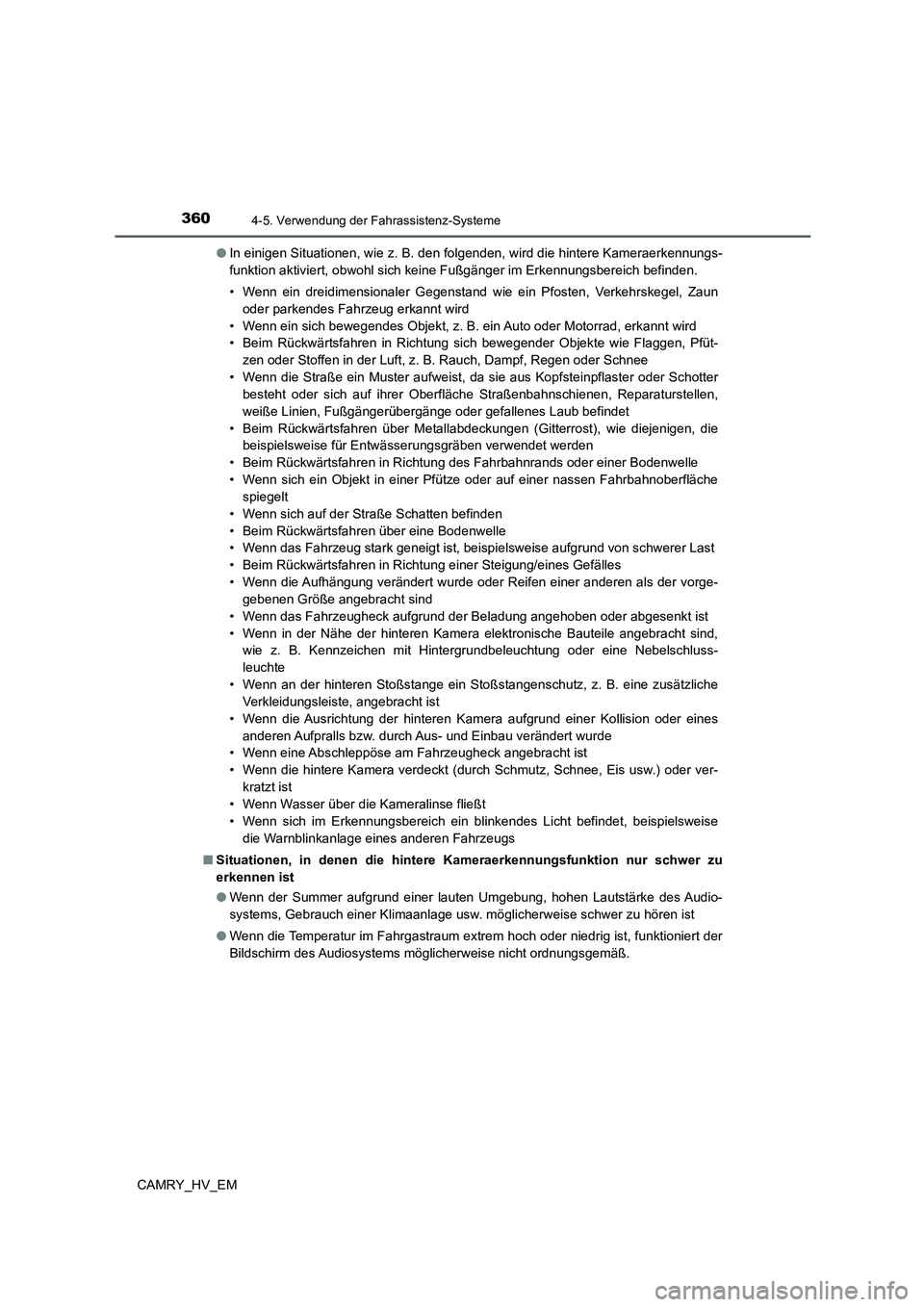

CAMRY_HV_EM●In einigen Situationen, wie z. B. den folgenden, wird die hintere Kameraerkennungs-
funktion aktiviert, obwohl sich keine Fußgänger im Erkennungsbereich befinden.
• Wenn ein dreidimensionaler Gegenstand wie ein Pfosten, Verkehrskegel, Zaun
oder parkendes Fahrzeug erkannt wird
• Wenn ein sich bewegendes Objekt, z. B. ein Auto oder Motorrad, erkannt wird
• Beim Rückwärtsfahren in Richtung sich bewegender Objekte wie Flaggen, Pfüt-
zen oder Stoffen in der Luft, z. B. Rauch, Dampf, Regen oder Schnee
• Wenn die Straße ein Muster aufweist, da sie aus Kopfsteinpflaster oder Schotter
besteht oder sich auf ihrer Oberfläche Straßenbahnschienen, Reparaturstellen,
weiße Linien, Fußgängerübergänge oder gefallenes Laub befindet
• Beim Rückwärtsfahren über Metallabdeckungen (Gitterrost), wie diejenigen, die
beispielsweise für Entwässerungsgräben verwendet werden
• Beim Rückwärtsfahren in Richtung des Fahrbahnrands oder einer Bodenwelle
• Wenn sich ein Objekt in einer Pfütze oder auf einer nassen Fahrbahnoberfläche
spiegelt
• Wenn sich auf der Straße Schatten befinden
• Beim Rückwärtsfahren über eine Bodenwelle
• Wenn das Fahrzeug stark geneigt ist, beispielsweise aufgrund von schwerer Last
• Beim Rückwärtsfahren in Richtung einer Steigung/eines Gefälles
• Wenn die Aufhängung verändert wurde oder Reifen einer anderen als der vorge-
gebenen Größe angebracht sind
• Wenn das Fahrzeugheck aufgrund der Beladung angehoben oder abgesenkt ist
• Wenn in der Nähe der hinteren Kamera elektronische Bauteile angebracht sind,
wie z. B. Kennzeichen mit Hintergrundbeleuchtung oder eine Nebelschluss-
leuchte
• Wenn an der hinteren Stoßstange ein Stoßstangenschutz, z. B. eine zusätzliche
Verkleidungsleiste, angebracht ist
• Wenn die Ausrichtung der hinteren Kamera aufgrund einer Kollision oder eines
anderen Aufpralls bzw. durch Aus- und Einbau verändert wurde
• Wenn eine Abschleppöse am Fahrzeugheck angebracht ist
• Wenn die hintere Kamera verdeckt (durch Schmutz, Schnee, Eis usw.) oder ver-
kratzt ist
• Wenn Wasser über die Kameralinse fließt
• Wenn sich im Erkennungsbereich ein blinkendes Licht befindet, beispielsweise
die Warnblinkanlage eines anderen Fahrzeugs
■Situationen, in denen die hintere Kameraerkennungsfunktion nur schwer zu
erkennen ist
●Wenn der Summer aufgrund einer lauten Umgebung, hohen Lautstärke des Audio-
systems, Gebrauch einer Klimaanlage usw. möglicherweise schwer zu hören ist
●Wenn die Temperatur im Fahrgastraum extrem hoch oder niedrig ist, funktioniert der
Bildschirm des Audiosystems möglicherweise nicht ordnungsgemäß.

3614-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM■

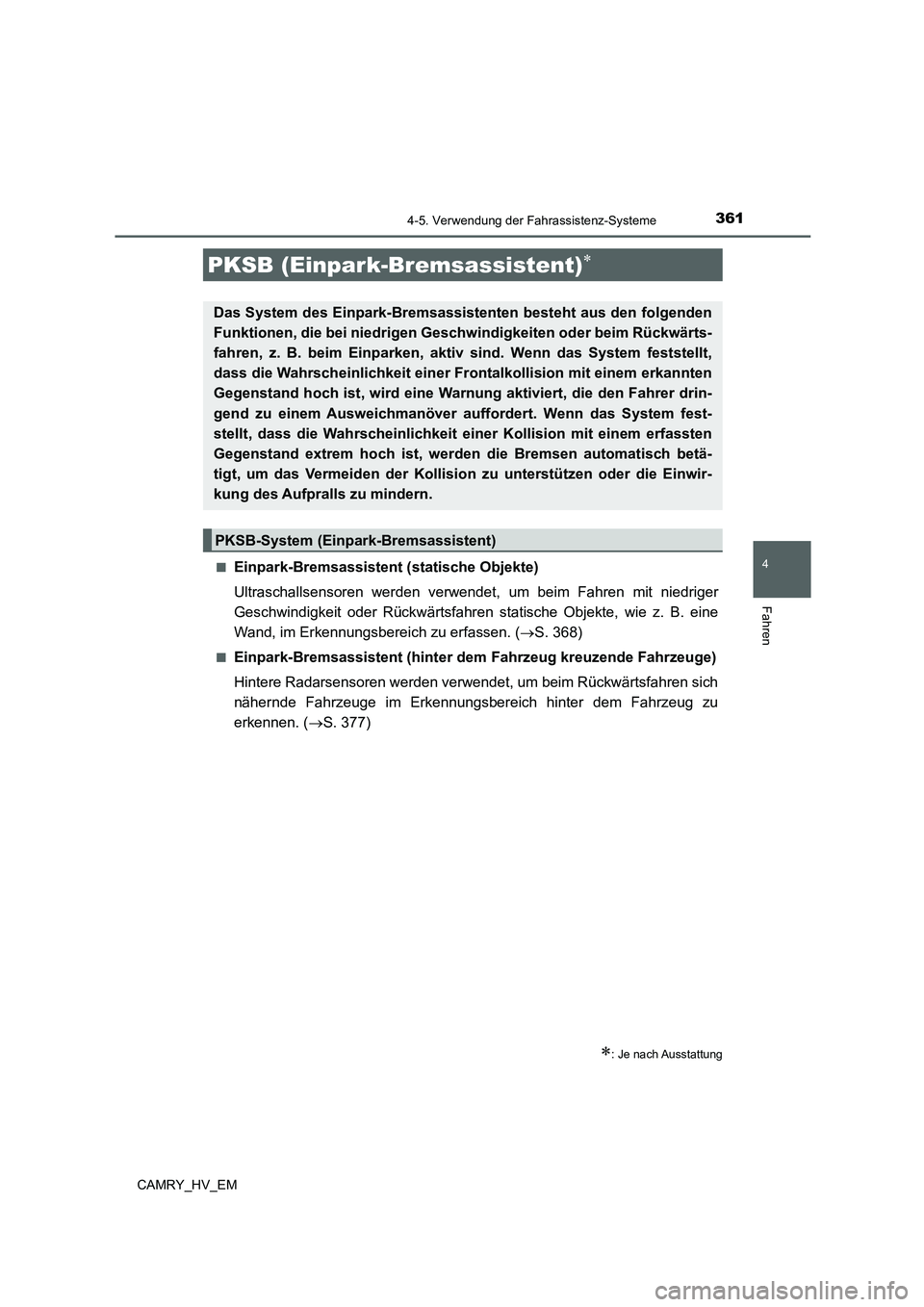

Einpark-Bremsassistent (statische Objekte)
Ultraschallsensoren werden verwendet, um beim Fahren mit niedriger
Geschwindigkeit oder Rückwärtsfahren statische Objekte, wie z. B. eine
Wand, im Erkennungsbereich zu erfassen. (S. 368)
■Einpark-Bremsassistent (hinter dem Fahrzeug kreuzende Fahrzeuge)
Hintere Radarsensoren werden verwendet, um beim Rückwärtsfahren sich
nähernde Fahrzeuge im Erkennungsbereich hinter dem Fahrzeug zu
erkennen. (S. 377)
PKSB (Einpark-Bremsassistent)
: Je nach Ausstattung
Das System des Einpark-Bremsassistenten besteht aus den folgenden
Funktionen, die bei niedrigen Geschwindigkeiten oder beim Rückwärts-
fahren, z. B. beim Einparken, aktiv sind. Wenn das System feststellt,
dass die Wahrscheinlichkeit einer Frontalkollision mit einem erkannten
Gegenstand hoch ist, wird eine Warnung aktiviert, die den Fahrer drin-
gend zu einem Ausweichmanöver auffordert. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit einer Kollision mit einem erfassten
Gegenstand extrem hoch ist, werden die Bremsen automatisch betä-
tigt, um das Vermeiden der Kollision zu unterstützen oder die Einwir-
kung des Aufpralls zu mindern.
PKSB-System (Einpark-Bremsassistent)

3624-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Vordere Ecksensoren
Mittlere Sensoren vorn
Hintere Ecksensoren
Mittlere Sensoren hinten
Der Einpark-Bremsassistent kann über die Multi-Informationsanzeige akti-
viert/deaktiviert werden. Alle Funktionen des Einpark-Bremsassistenten (sta-
tische Objekte, hinter dem Fahrzeug kreuzenden Fahrzeuge) werden
gleichzeitig aktiviert/deaktiviert.
Verwenden Sie zur Aktivierung/Deaktivierung des Einpark-Bremsassistenten
die Steuerschalter für die Instrumente. (S. 134)
Drücken Sie / der Steuerschalter für die Instrumente und wählen
Sie .
Drücken Sie / der Steuerschalter für die Instrumente und wählen
Sie .
Drücken Sie des Steuerschalters für die Instrumente.
Wählen Sie “Ja” und drücken Sie .
Wenn der Einpark-Bremsassistent deaktiviert wird, leuchtet die Anzeige PKSB OFF
auf.
Um das System nach der Deaktivierung erneut zu aktivieren, wählen Sie auf
der Multi-Informationsanzeige, wählen Sie und dann “EIN”. Bei Deaktivierung
mittels dieser Methode wird das System nicht wieder aktiviert, wenn die Starttaste
ausgeschaltet und dann wieder in den Modus ON gebracht wird.
Arten von Sensoren
1
2
3
4
Ein-/Ausschalten des Einpark-Bremsassistenten
1
2
3
4

3634-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

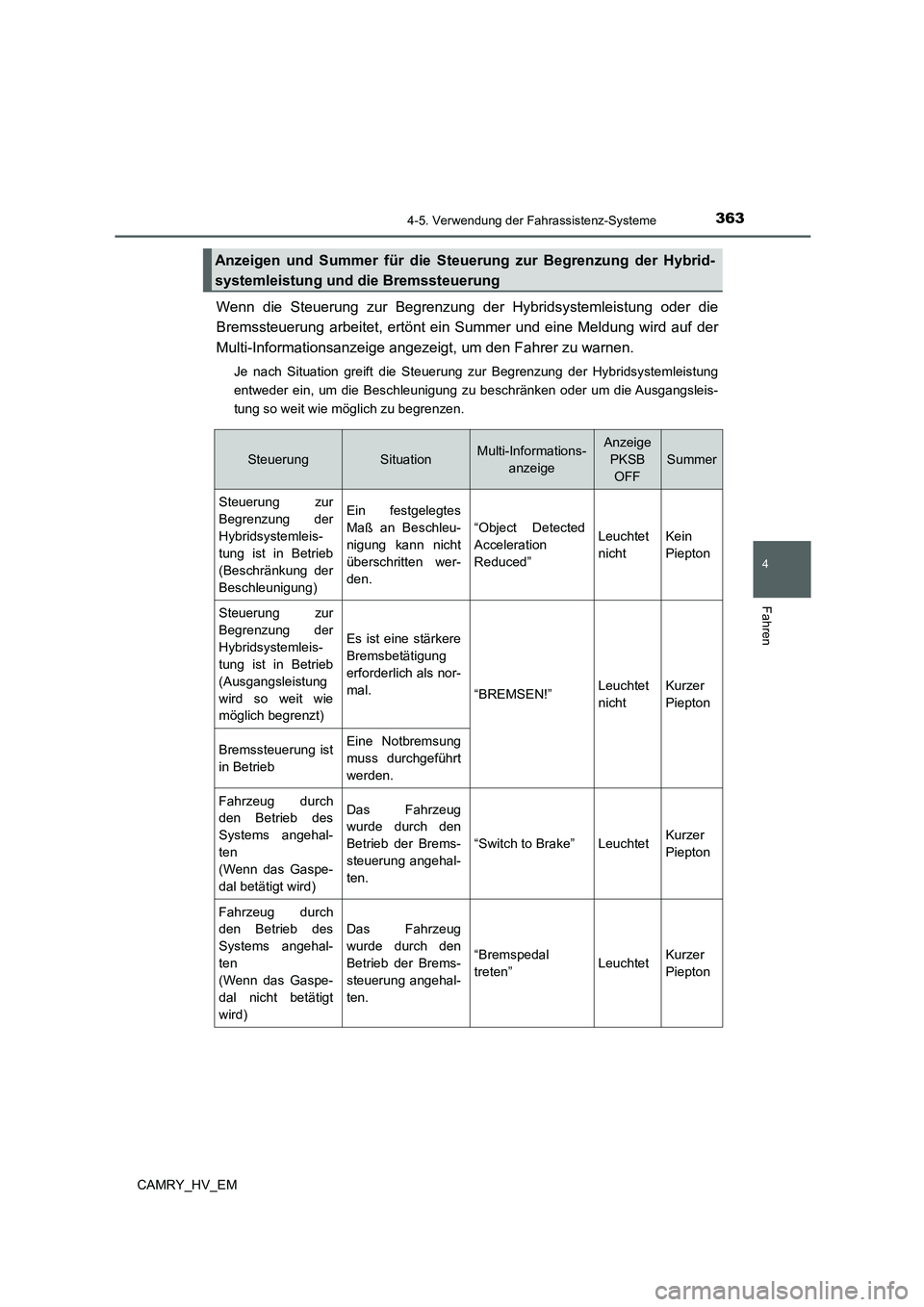

Wenn die Steuerung zur Begrenzung der Hybridsystemleistung oder die
Bremssteuerung arbeitet, ertönt ein Summer und eine Meldung wird auf der
Multi-Informationsanzeige angezeigt, um den Fahrer zu warnen.
Je nach Situation greift die Steuerung zur Begrenzung der Hybridsystemleistung
entweder ein, um die Beschleunigung zu beschränken oder um die Ausgangsleis-
tung so weit wie möglich zu begrenzen.
Anzeigen und Summer für die Steuerung zur Begrenzung der Hybrid-
systemleistung und die Bremssteuerung
SteuerungSituationMulti-Informations-
anzeigeAnzeige
PKSB
OFF
Summer
Steuerung zur
Begrenzung der
Hybridsystemleis-
tung ist in Betrieb
(Beschränkung der
Beschleunigung)Ein festgelegtes
Maß an Beschleu-
nigung kann nicht
überschritten wer-
den.
“Object Detected
Acceleration
Reduced”Leuchtet
nichtKein
Piepton
Steuerung zur
Begrenzung der
Hybridsystemleis-
tung ist in Betrieb
(Ausgangsleistung
wird so weit wie
möglich begrenzt)
Es ist eine stärkere
Bremsbetätigung
erforderlich als nor-
mal.
“BREMSEN!”Leuchtet
nichtKurzer
Piepton
Bremssteuerung ist
in BetriebEine Notbremsung
muss durchgeführt
werden.
Fahrzeug durch
den Betrieb des
Systems angehal-
ten
(Wenn das Gaspe-
dal betätigt wird)Das Fahrzeug
wurde durch den
Betrieb der Brems-
steuerung angehal-
ten.
“Switch to Brake” LeuchtetKurzer
Piepton
Fahrzeug durch
den Betrieb des
Systems angehal-
ten
(Wenn das Gaspe-
dal nicht betätigt
wird)
Das Fahrzeug
wurde durch den
Betrieb der Brems-
steuerung angehal-
ten.
“Bremspedal
treten”LeuchtetKurzer
Piepton

3644-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

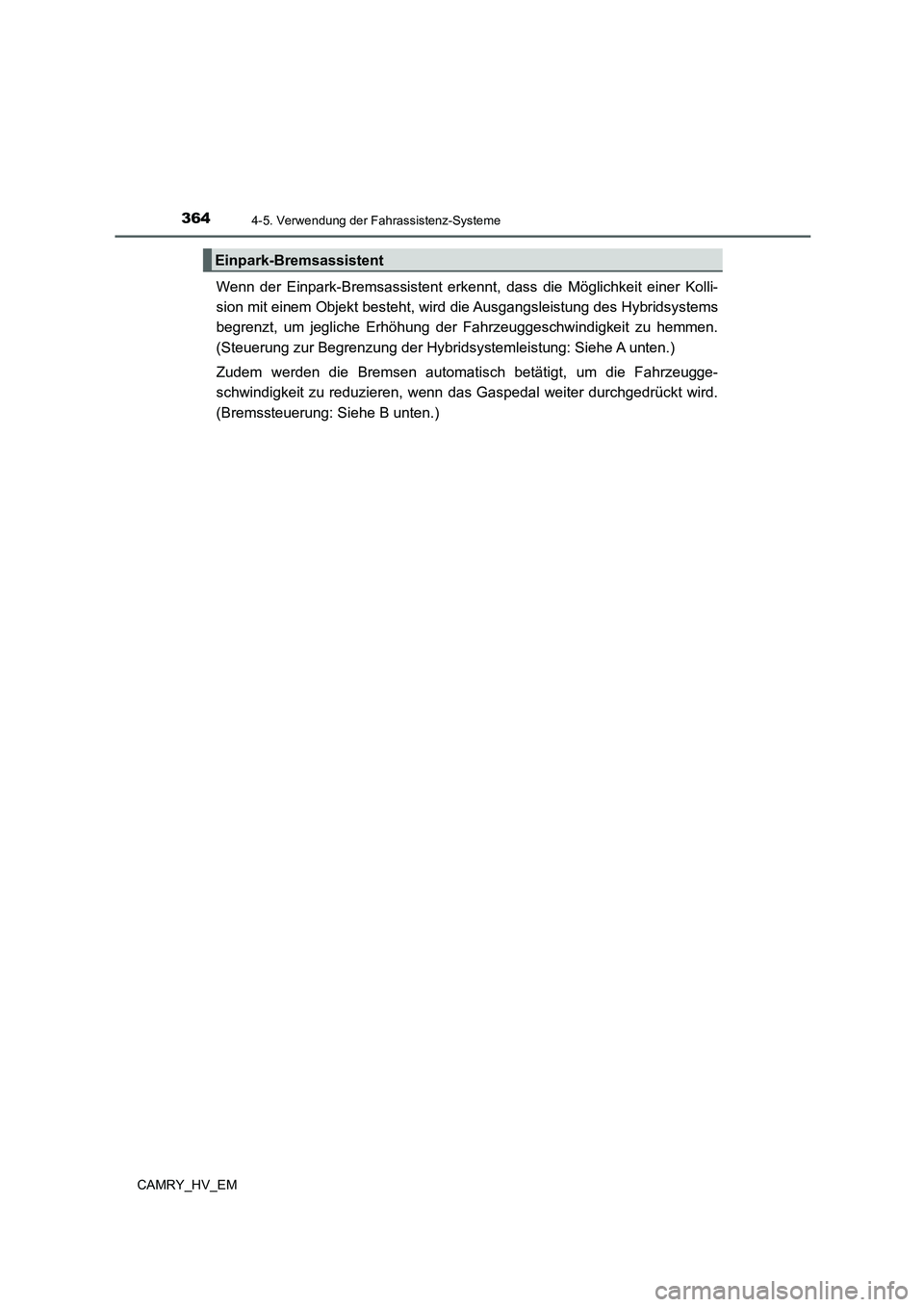

Wenn der Einpark-Bremsassistent erkennt, dass die Möglichkeit einer Kolli-
sion mit einem Objekt besteht, wird die Ausgangsleistung des Hybridsystems
begrenzt, um jegliche Erhöhung der Fahrzeuggeschwindigkeit zu hemmen.
(Steuerung zur Begrenzung der Hybridsystemleistung: Siehe A unten.)
Zudem werden die Bremsen automatisch betätigt, um die Fahrzeugge-
schwindigkeit zu reduzieren, wenn das Gaspedal weiter durchgedrückt wird.
(Bremssteuerung: Siehe B unten.)
Einpark-Bremsassistent

3654-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM

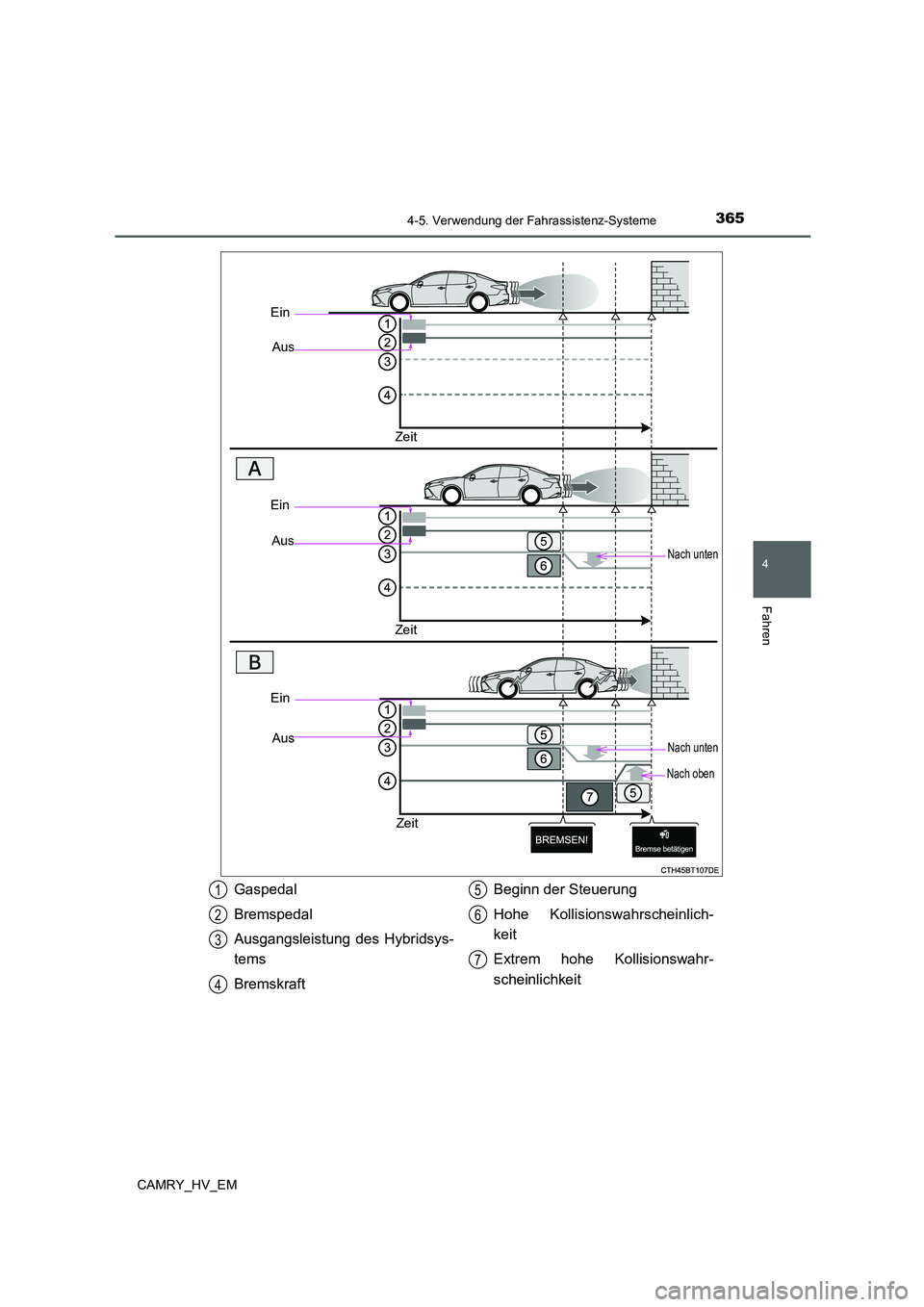

Ein
Aus
Zeit
Nach unten
Ein
Aus
Zeit
Ein
Aus
Zeit
Nach unten
Nach oben
Gaspedal
Bremspedal
Ausgangsleistung des Hybridsys-
tems
BremskraftBeginn der Steuerung
Hohe Kollisionswahrscheinlich-
keit
Extrem hohe Kollisionswahr-
scheinlichkeit1
2
3
4
5
6
7

3664-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM

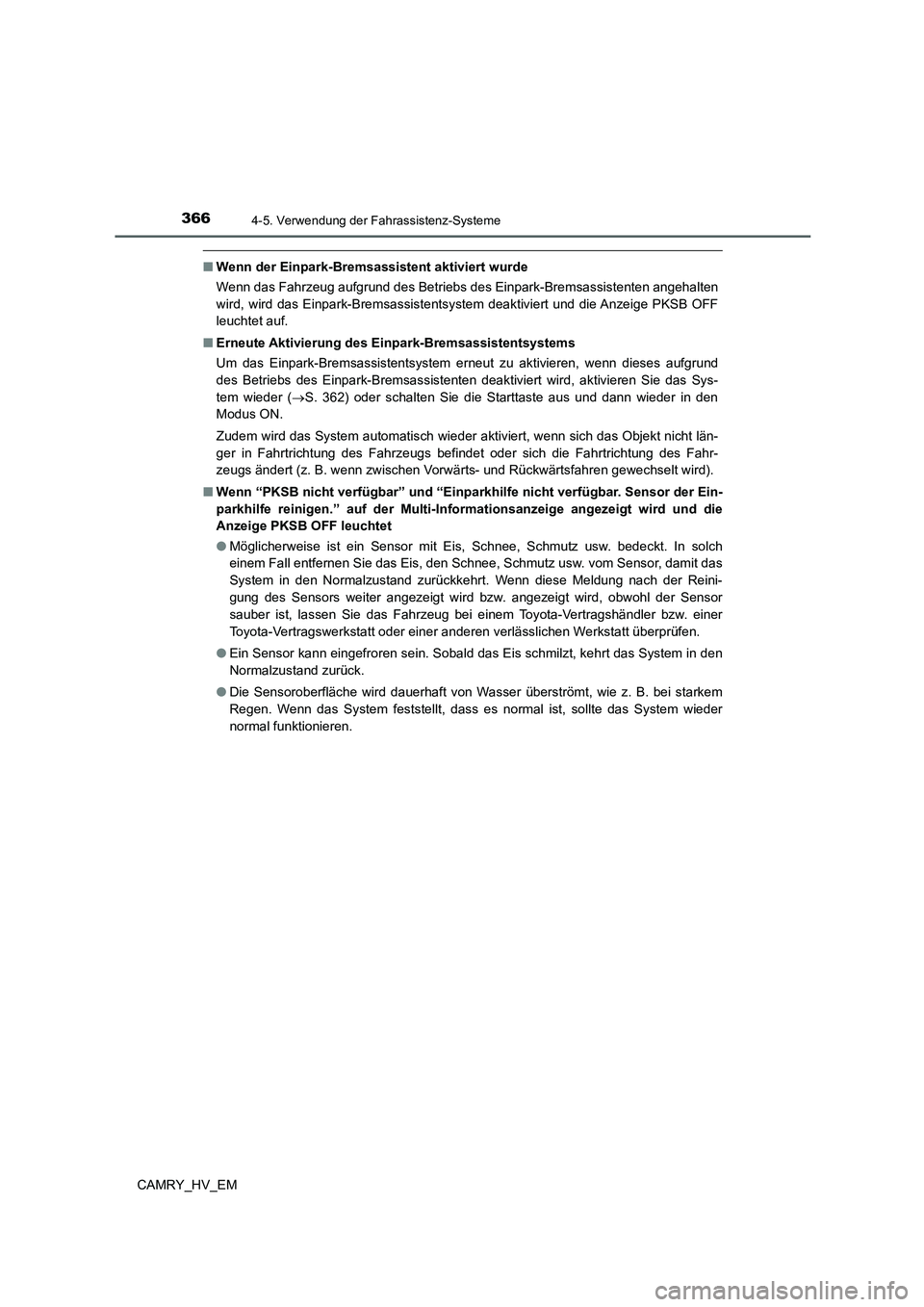

■Wenn der Einpark-Bremsassistent aktiviert wurde
Wenn das Fahrzeug aufgrund des Betriebs des Einpark-Bremsassistenten angehalten
wird, wird das Einpark-Bremsassistentsystem deaktiviert und die Anzeige PKSB OFF
leuchtet auf.
■Erneute Aktivierung des Einpark-Bremsassistentsystems
Um das Einpark-Bremsassistentsystem erneut zu aktivieren, wenn dieses aufgrund
des Betriebs des Einpark-Bremsassistenten deaktiviert wird, aktivieren Sie das Sys-
tem wieder (S. 362) oder schalten Sie die Starttaste aus und dann wieder in den
Modus ON.
Zudem wird das System automatisch wieder aktiviert, wenn sich das Objekt nicht län-
ger in Fahrtrichtung des Fahrzeugs befindet oder sich die Fahrtrichtung des Fahr-
zeugs ändert (z. B. wenn zwischen Vorwärts- und Rückwärtsfahren gewechselt wird).
■Wenn “PKSB nicht verfügbar” und “Einparkhilfe nicht verfügbar. Sensor der Ein-
parkhilfe reinigen.” auf der Multi-Informationsanzeige angezeigt wird und die
Anzeige PKSB OFF leuchtet
●Möglicherweise ist ein Sensor mit Eis, Schnee, Schmutz usw. bedeckt. In solch
einem Fall entfernen Sie das Eis, den Schnee, Schmutz usw. vom Sensor, damit das
System in den Normalzustand zurückkehrt. Wenn diese Meldung nach der Reini-
gung des Sensors weiter angezeigt wird bzw. angezeigt wird, obwohl der Sensor
sauber ist, lassen Sie das Fahrzeug bei einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprüfen.
●Ein Sensor kann eingefroren sein. Sobald das Eis schmilzt, kehrt das System in den
Normalzustand zurück.
●Die Sensoroberfläche wird dauerhaft von Wasser überströmt, wie z. B. bei starkem
Regen. Wenn das System feststellt, dass es normal ist, sollte das System wieder
normal funktionieren.

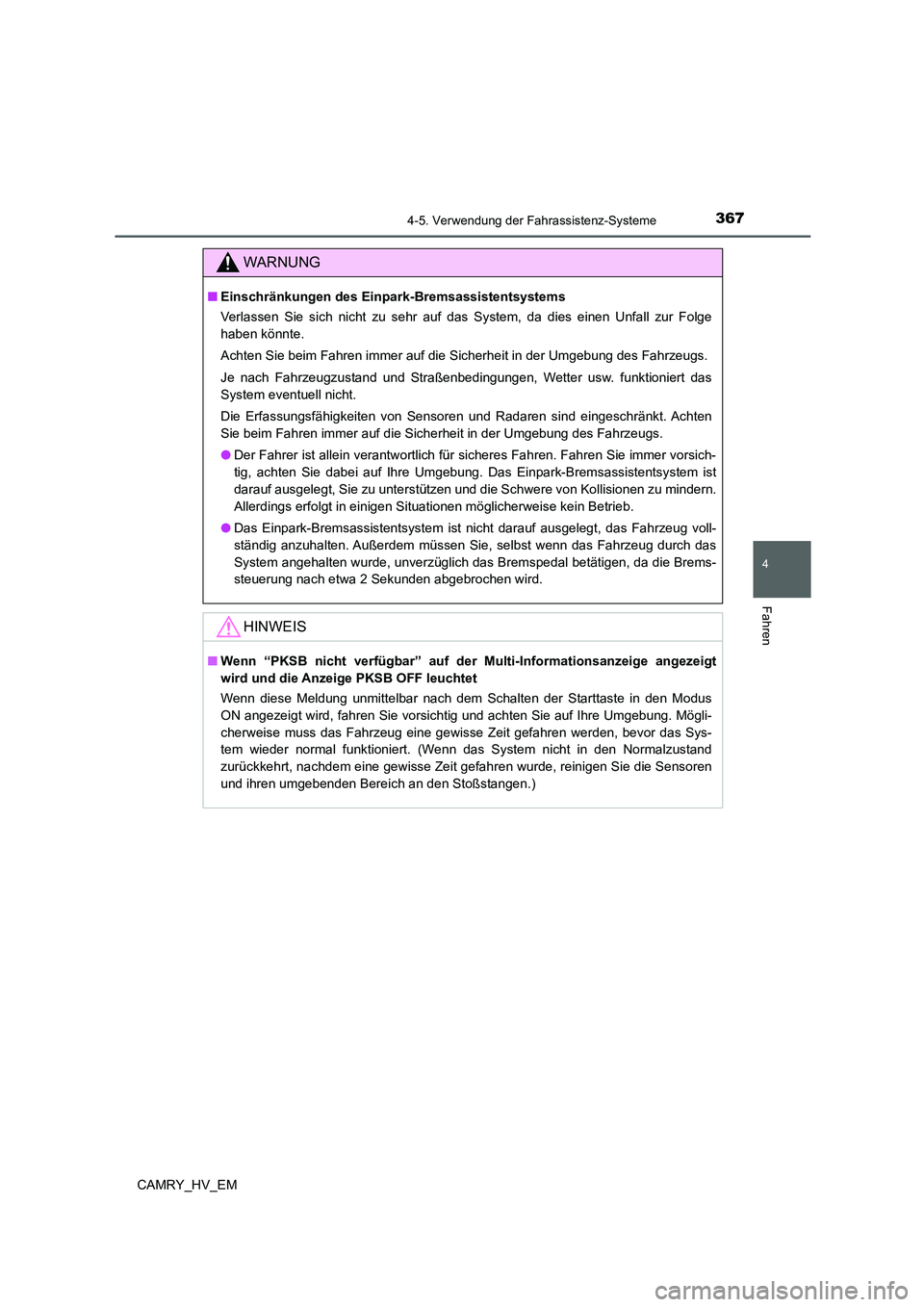

3674-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
WARNUNG
■Einschränkungen des Einpark-Bremsassistentsystems
Verlassen Sie sich nicht zu sehr auf das System, da dies einen Unfall zur Folge
haben könnte.
Achten Sie beim Fahren immer auf die Sicherheit in der Umgebung des Fahrzeugs.
Je nach Fahrzeugzustand und Straßenbedingungen, Wetter usw. funktioniert das
System eventuell nicht.
Die Erfassungsfähigkeiten von Sensoren und Radaren sind eingeschränkt. Achten
Sie beim Fahren immer auf die Sicherheit in der Umgebung des Fahrzeugs.
●Der Fahrer ist allein verantwortlich für sicheres Fahren. Fahren Sie immer vorsich-
tig, achten Sie dabei auf Ihre Umgebung. Das Einpark-Bremsassistentsystem ist
darauf ausgelegt, Sie zu unterstützen und die Schwere von Kollisionen zu mindern.
Allerdings erfolgt in einigen Situationen möglicherweise kein Betrieb.
●Das Einpark-Bremsassistentsystem ist nicht darauf ausgelegt, das Fahrzeug voll-
ständig anzuhalten. Außerdem müssen Sie, selbst wenn das Fahrzeug durch das
System angehalten wurde, unverzüglich das Bremspedal betätigen, da die Brems-
steuerung nach etwa 2 Sekunden abgebrochen wird.
HINWEIS
■Wenn “PKSB nicht verfügbar” auf der Multi-Informationsanzeige angezeigt
wird und die Anzeige PKSB OFF leuchtet
Wenn diese Meldung unmittelbar nach dem Schalten der Starttaste in den Modus
ON angezeigt wird, fahren Sie vorsichtig und achten Sie auf Ihre Umgebung. Mögli-
cherweise muss das Fahrzeug eine gewisse Zeit gefahren werden, bevor das Sys-
tem wieder normal funktioniert. (Wenn das System nicht in den Normalzustand
zurückkehrt, nachdem eine gewisse Zeit gefahren wurde, reinigen Sie die Sensoren
und ihren umgebenden Bereich an den Stoßstangen.)

3684-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Das System arbeitet in Situationen, wie z. B. den folgenden, wenn ein Objekt
in Fahrtrichtung des Fahrzeugs erkannt wird.
■Wenn beim Fahren mit niedriger Geschwindigkeit das Bremspedal
nicht betätigt bzw. verspätet betätigt wird
Einpark-Bremsassistent (statische Objekte)
: Je nach Ausstattung
Wenn die Gefahr einer Kollision mit einem Objekt besteht, weil sich das
Fahrzeug aufgrund versehentlicher Gaspedalbetätigung plötzlich nach
vorne bewegt, sich das Fahrzeug aufgrund einer falsch gewählten
Schaltstellung in eine unbeabsichtigte Richtung bewegt oder beim Par-
ken bzw. Fahren mit niedriger Geschwindigkeit, erkennen die Sensoren
Objekte, wie z. B. eine Wand, in Fahrtrichtung des Fahrzeugs und das
System greift ein, um den Aufprall mit dem Objekt abzumindern und
den resultierenden Schaden zu reduzieren.
Beispiele für den Betrieb des Systems
