TOYOTA CAMRY 2022 Betriebsanleitungen (in German)

4496-2. Wartung
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

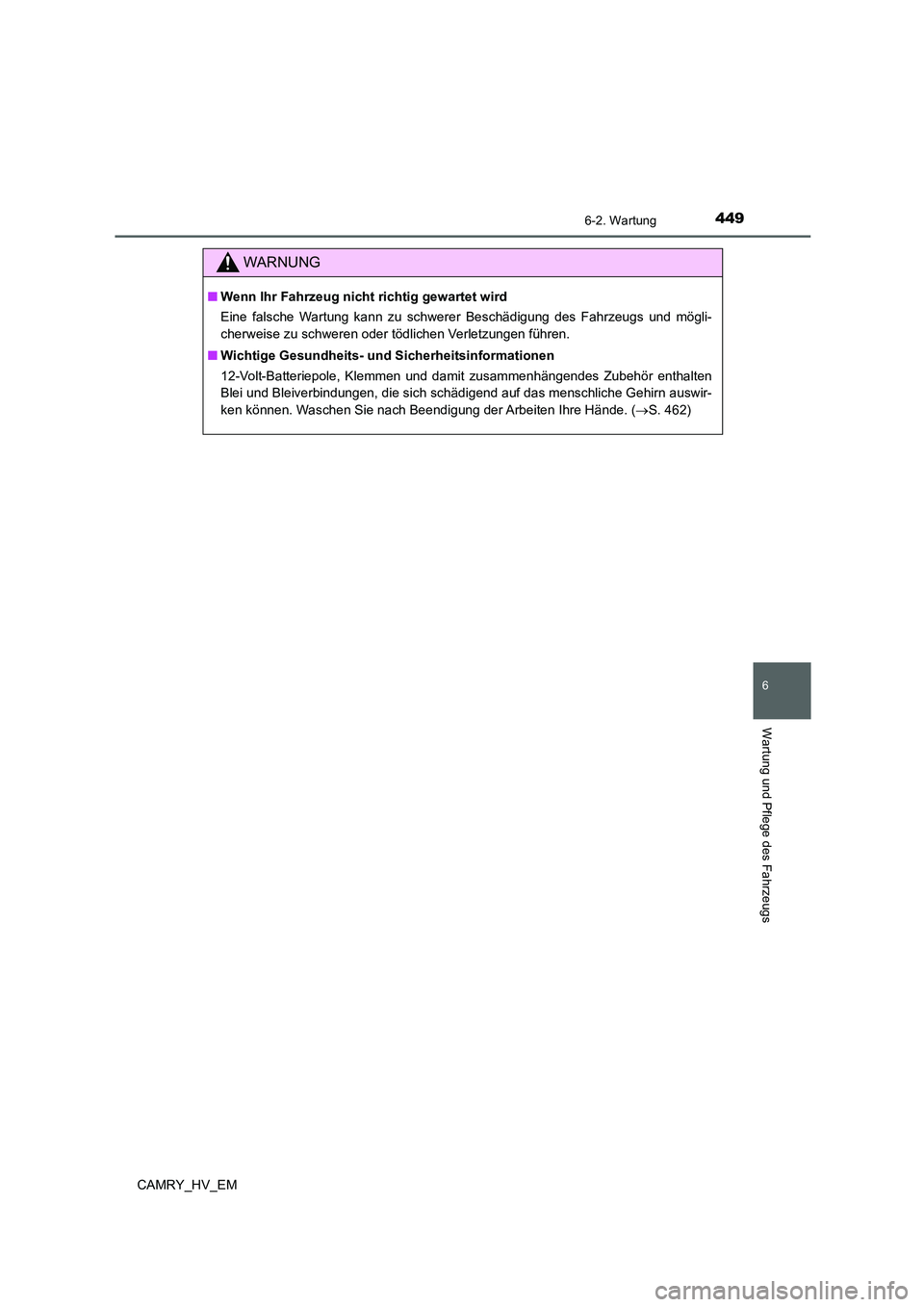

WARNUNG
■Wenn Ihr Fahrzeug nicht richtig gewartet wird
Eine falsche Wartung kann zu schwerer Beschädigung des Fahrzeugs und mögli-
cherweise zu schweren oder tödlichen Verletzungen führen.
■Wichtige Gesundheits- und Sicherheitsinformationen
12-Volt-Batteriepole, Klemmen und damit zusammenhängendes Zubehör enthalten
Blei und Bleiverbindungen, die sich schädigend auf das menschliche Gehirn auswir-
ken können. Waschen Sie nach Beendigung der Arbeiten Ihre Hände. (S. 462)

450
CAMRY_HV_EM

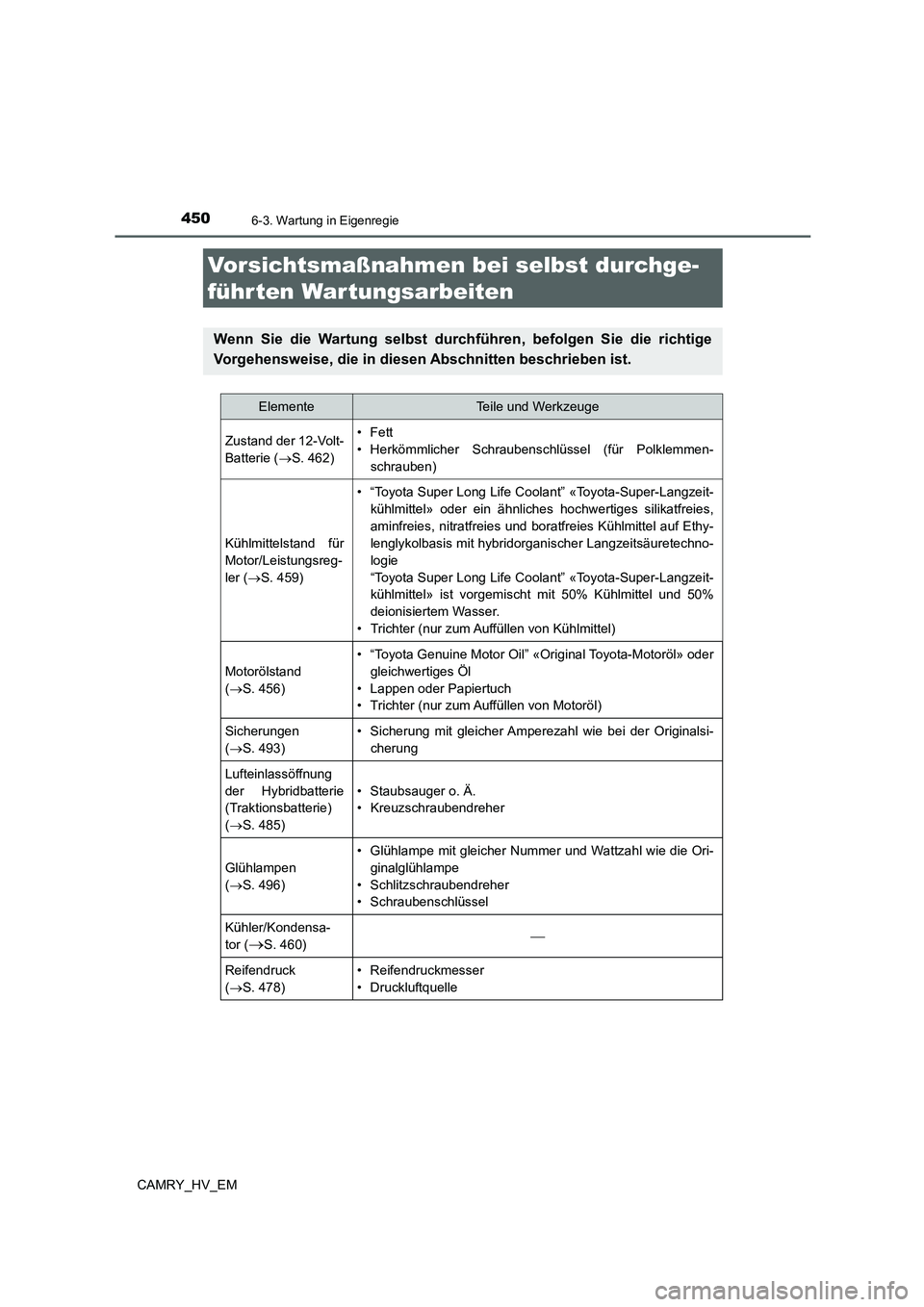

6-3. Wartung in Eigenregie
Vorsichtsmaßnahmen bei selbst durchge-
führten Wartungsarbeiten
Wenn Sie die Wartung selbst durchführen, befolgen Sie die richtige
Vorgehensweise, die in diesen Abschnitten beschrieben ist.
ElementeTeile und Werkzeuge
Zustand der 12-Volt-
Batterie (S. 462)•Fett
• Herkömmlicher Schraubenschlüssel (für Polklemmen-
schrauben)
Kühlmittelstand für
Motor/Leistungsreg-
ler (S. 459)
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» oder ein ähnliches hochwertiges silikatfreies,
aminfreies, nitratfreies und boratfreies Kühlmittel auf Ethy-
lenglykolbasis mit hybridorganischer Langzeitsäuretechno-
logie
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel» ist vorgemischt mit 50% Kühlmittel und 50%
deionisiertem Wasser.
• Trichter (nur zum Auffüllen von Kühlmittel)
Motorölstand
(S. 456)
• “Toyota Genuine Motor Oil” «Original Toyota-Motoröl» oder
gleichwertiges Öl
• Lappen oder Papiertuch
• Trichter (nur zum Auffüllen von Motoröl)
Sicherungen
(S. 493)• Sicherung mit gleicher Amperezahl wie bei der Originalsi-
cherung
Lufteinlassöffnung
der Hybridbatterie
(Traktionsbatterie)
(S. 485)
• Staubsauger o. Ä.
• Kreuzschraubendreher
Glühlampen
(S. 496)
• Glühlampe mit gleicher Nummer und Wattzahl wie die Ori-
ginalglühlampe
• Schlitzschraubendreher
• Schraubenschlüssel
Kühler/Kondensa-
tor (
S. 460)
Reifendruck
(S. 478)• Reifendruckmesser
• Druckluftquelle

4516-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

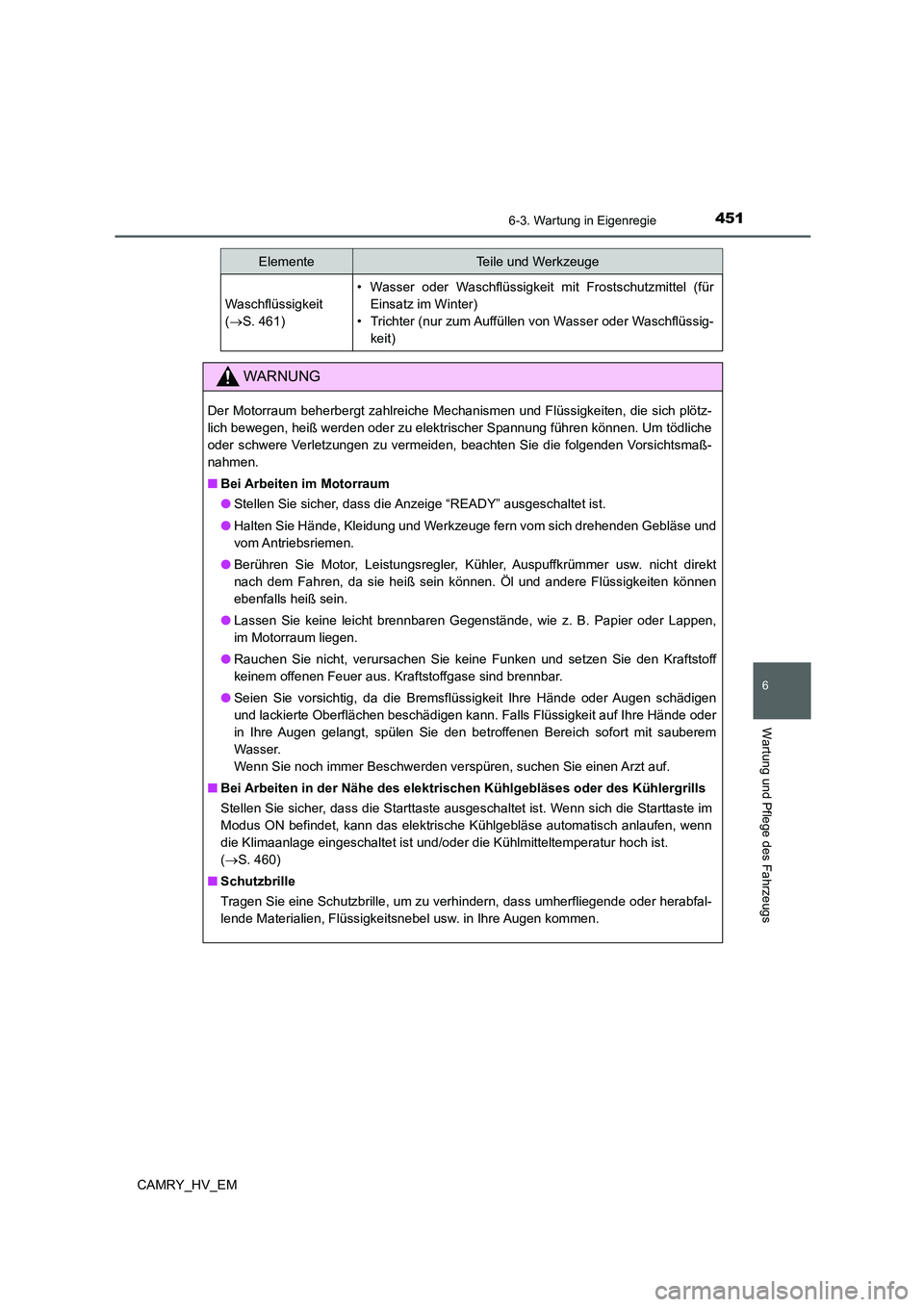

Waschflüssigkeit
(S. 461)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Einsatz im Winter)
• Trichter (nur zum Auffüllen von Wasser oder Waschflüssig-
keit)
WARNUNG
Der Motorraum beherbergt zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder zu elektrischer Spannung führen können. Um tödliche
oder schwere Verletzungen zu vermeiden, beachten Sie die folgenden Vorsichtsmaß-
nahmen.
■Bei Arbeiten im Motorraum
●Stellen Sie sicher, dass die Anzeige “READY” ausgeschaltet ist.
●Halten Sie Hände, Kleidung und Werkzeuge fern vom sich drehenden Gebläse und
vom Antriebsriemen.
●Berühren Sie Motor, Leistungsregler, Kühler, Auspuffkrümmer usw. nicht direkt
nach dem Fahren, da sie heiß sein können. Öl und andere Flüssigkeiten können
ebenfalls heiß sein.
●Lassen Sie keine leicht brennbaren Gegenstände, wie z. B. Papier oder Lappen,
im Motorraum liegen.
●Rauchen Sie nicht, verursachen Sie keine Funken und setzen Sie den Kraftstoff
keinem offenen Feuer aus. Kraftstoffgase sind brennbar.
●Seien Sie vorsichtig, da die Bremsflüssigkeit Ihre Hände oder Augen schädigen
und lackierte Oberflächen beschädigen kann. Falls Flüssigkeit auf Ihre Hände oder
in Ihre Augen gelangt, spülen Sie den betroffenen Bereich sofort mit sauberem
Wasser.
Wenn Sie noch immer Beschwerden verspüren, suchen Sie einen Arzt auf.
■Bei Arbeiten in der Nähe des elektrischen Kühlgebläses oder des Kühlergrills
Stellen Sie sicher, dass die Starttaste ausgeschaltet ist. Wenn sich die Starttaste im
Modus ON befindet, kann das elektrische Kühlgebläse automatisch anlaufen, wenn
die Klimaanlage eingeschaltet ist und/oder die Kühlmitteltemperatur hoch ist.
(S. 460)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien, Flüssigkeitsnebel usw. in Ihre Augen kommen.
ElementeTeile und Werkzeuge

4526-3. Wartung in Eigenregie
CAMRY_HV_EM

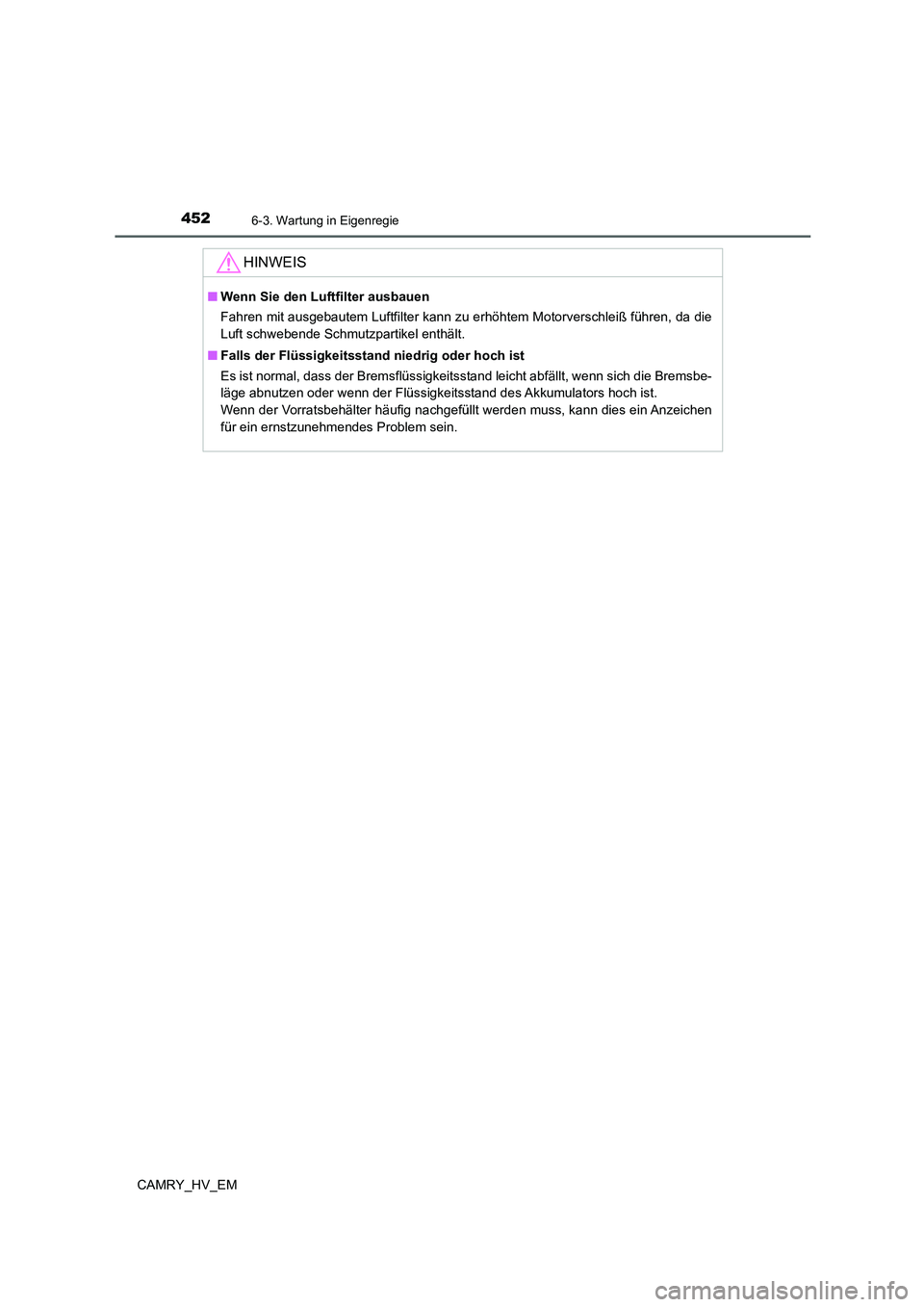

HINWEIS
■Wenn Sie den Luftfilter ausbauen
Fahren mit ausgebautem Luftfilter kann zu erhöhtem Motorverschleiß führen, da die
Luft schwebende Schmutzpartikel enthält.
■Falls der Flüssigkeitsstand niedrig oder hoch ist
Es ist normal, dass der Bremsflüssigkeitsstand leicht abfällt, wenn sich die Bremsbe-
läge abnutzen oder wenn der Flüssigkeitsstand des Akkumulators hoch ist.
Wenn der Vorratsbehälter häufig nachgefüllt werden muss, kann dies ein Anzeichen
für ein ernstzunehmendes Problem sein.

4536-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

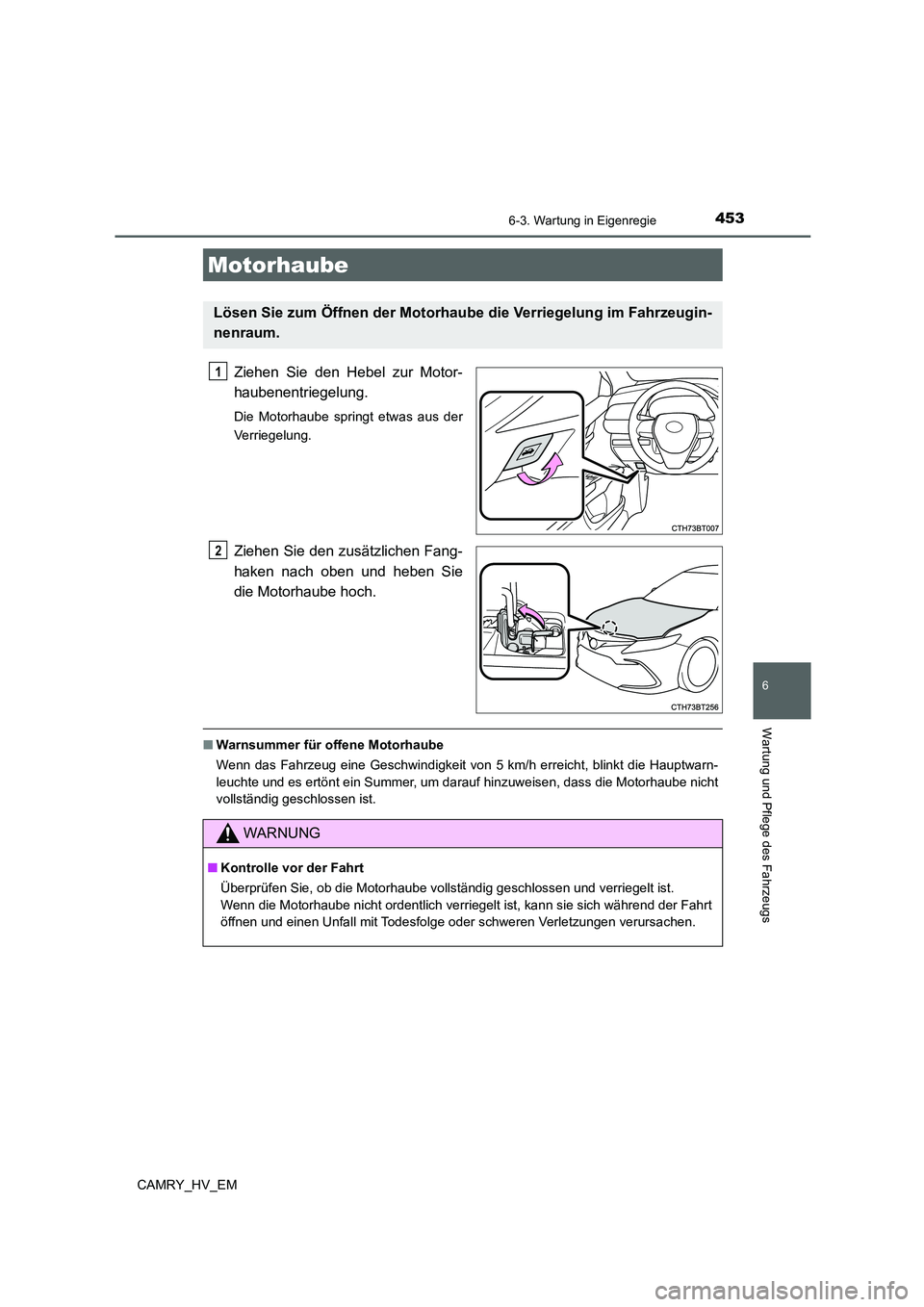

Ziehen Sie den Hebel zur Motor-
haubenentriegelung.
Die Motorhaube springt etwas aus der
Verriegelung.
Ziehen Sie den zusätzlichen Fang-
haken nach oben und heben Sie
die Motorhaube hoch.
■Warnsummer für offene Motorhaube
Wenn das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht, blinkt die Hauptwarn-
leuchte und es ertönt ein Summer, um darauf hinzuweisen, dass die Motorhaube nicht
vollständig geschlossen ist.
Motorhaube
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
WARNUNG
■Kontrolle vor der Fahrt
Überprüfen Sie, ob die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht ordentlich verriegelt ist, kann sie sich während der Fahrt
öffnen und einen Unfall mit Todesfolge oder schweren Verletzungen verursachen.

4546-3. Wartung in Eigenregie
CAMRY_HV_EM
◆Vo r n
◆Hinten

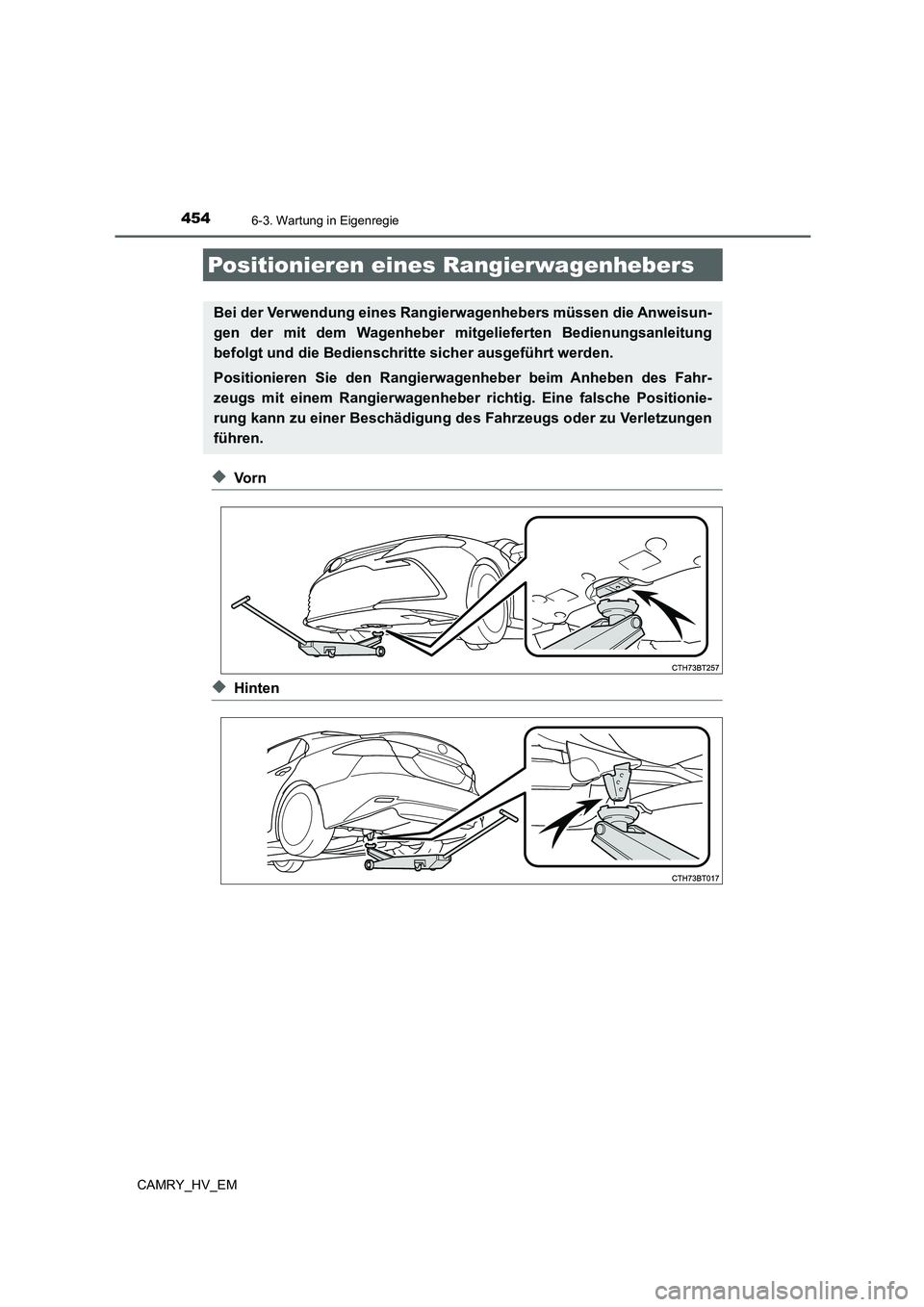

Positionieren eines Rangierwagenhebers
Bei der Verwendung eines Rangierwagenhebers müssen die Anweisun-
gen der mit dem Wagenheber mitgelieferten Bedienungsanleitung
befolgt und die Bedienschritte sicher ausgeführt werden.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs mit einem Rangierwagenheber richtig. Eine falsche Positionie-
rung kann zu einer Beschädigung des Fahrzeugs oder zu Verletzungen
führen.

4556-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM

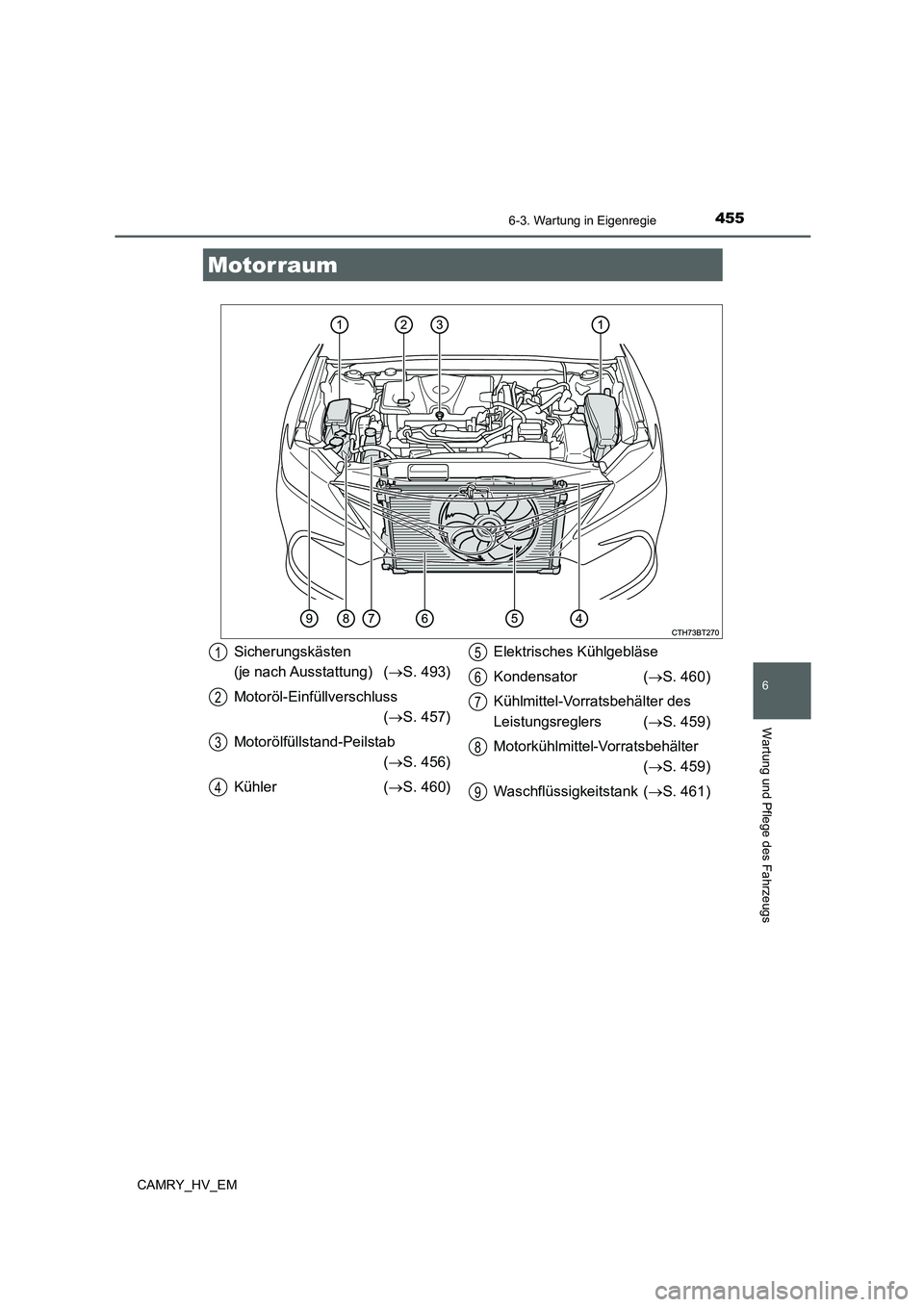

Motorraum
Sicherungskästen
(je nach Ausstattung) (S. 493)
Motoröl-Einfüllverschluss
(S. 457)
Motorölfüllstand-Peilstab
(S. 456)
Kühler (S. 460)Elektrisches Kühlgebläse
Kondensator (S. 460)
Kühlmittel-Vorratsbehälter des
Leistungsreglers (S. 459)
Motorkühlmittel-Vorratsbehälter
(S. 459)
Waschflüssigkeitstank (S. 461)1
2
3
4
5
6
7
8
9

4566-3. Wartung in Eigenregie
CAMRY_HV_EM

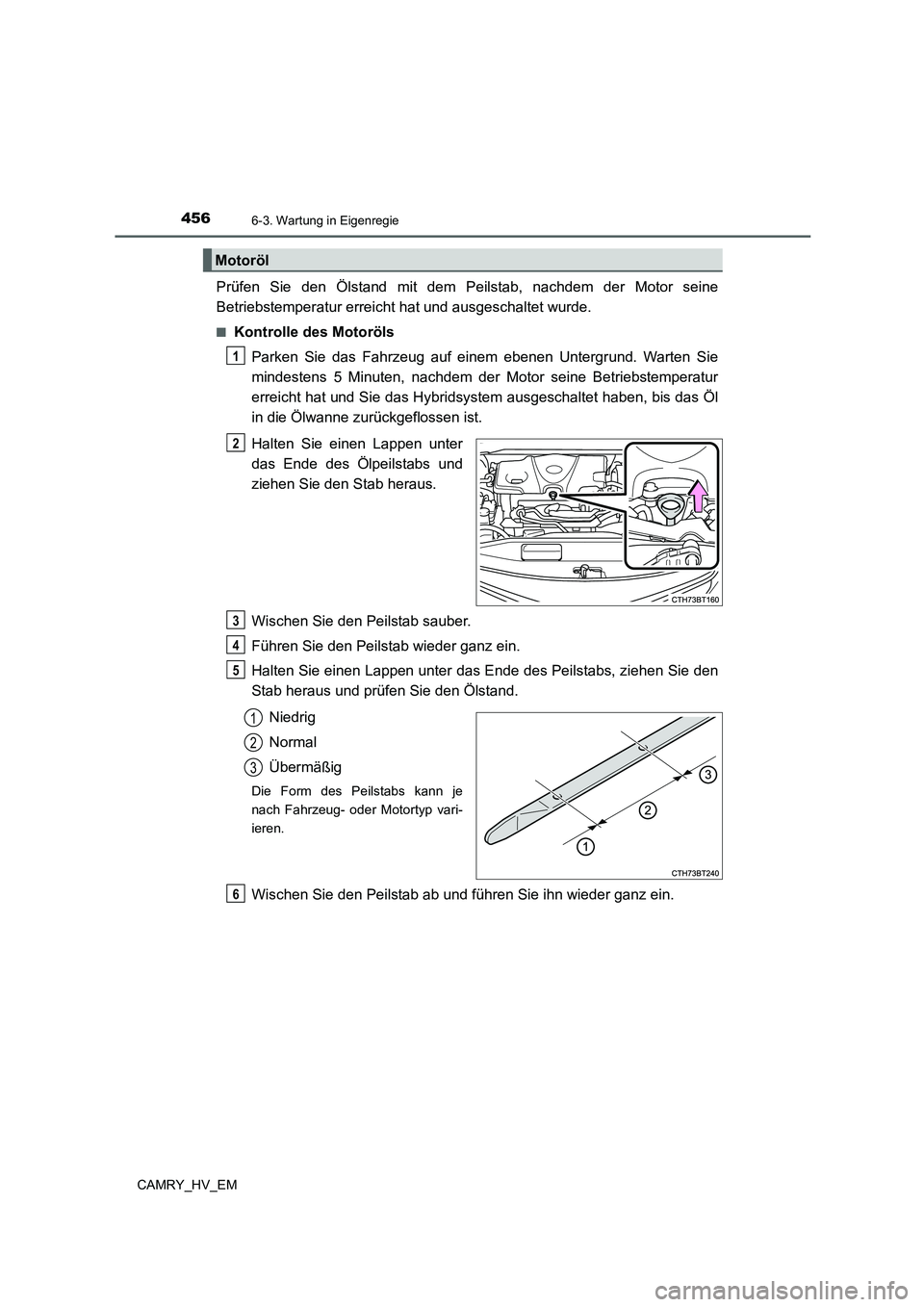

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Kontrolle des Motoröls
Parken Sie das Fahrzeug auf einem ebenen Untergrund. Warten Sie
mindestens 5 Minuten, nachdem der Motor seine Betriebstemperatur
erreicht hat und Sie das Hybridsystem ausgeschaltet haben, bis das Öl
in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter
das Ende des Ölpeilstabs und
ziehen Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter das Ende des Peilstabs, ziehen Sie den
Stab heraus und prüfen Sie den Ölstand.
Niedrig
Normal
Übermäßig
Die Form des Peilstabs kann je
nach Fahrzeug- oder Motortyp vari-
ieren.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
Motoröl
1
2
3
4
5
1
2
3
6

4576-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
CAMRY_HV_EM■
Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für einen
niedrigen Ölstand liegt, füllen Sie
Motoröl der gleichen Sorte wie das
bereits eingefüllte nach.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn gegen den Uhr-
zeigersinn drehen.
Füllen Sie das Motoröl langsam zu und prüfen Sie den Ölstand am Peil-
stab.
Befestigen Sie den Öleinfüllverschluss durch Drehen im Uhrzeigersinn.
■Motorölverbrauch
Eine gewisse Menge Motoröl wird während der Fahrt verbraucht. In den folgenden
Situationen wird der Ölverbrauch ansteigen und es muss eventuell zwischen den
Ölwartungsintervallen Motoröl aufgefüllt werden.
●Wenn der Motor neu ist, zum Beispiel direkt nach dem Kauf des Fahrzeugs oder
nach dem Austausch des Motors
●Wenn Öl minderer Qualität oder mit ungeeigneter Viskosität verwendet wird
●Beim Fahren mit hohen Drehzahlen oder mit schwerer Last oder beim Fahren mit
häufigen Beschleunigungs- und Abbremsvorgängen
●Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig in dichtem Verkehr
gefahren wird
Wahl des richtigen
MotorölsS. 585
Ölmenge
(Niedrig  Voll)1,5 L
Elemente Sauberer Trichter
1
2
3

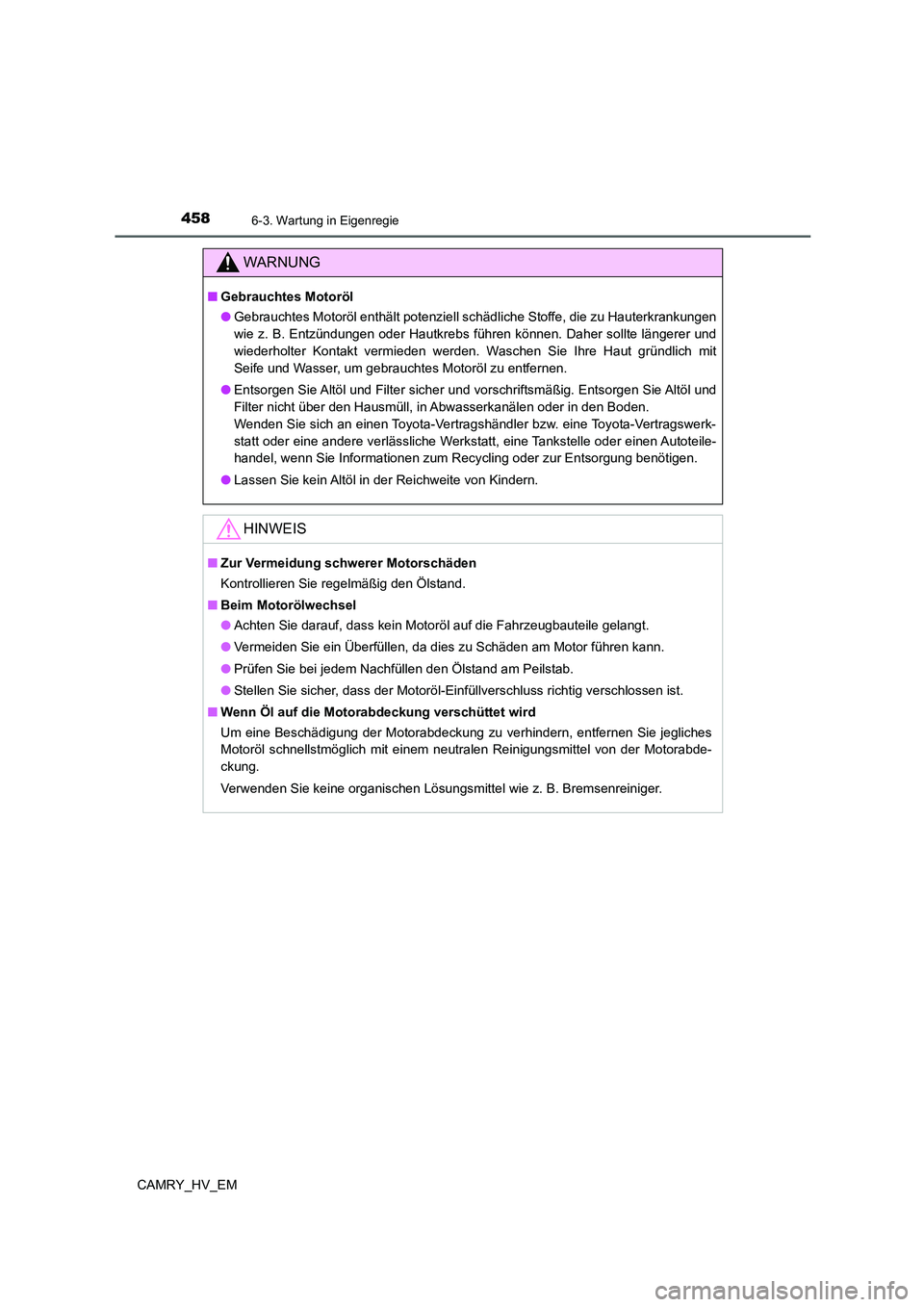

4586-3. Wartung in Eigenregie
CAMRY_HV_EM
WARNUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält potenziell schädliche Stoffe, die zu Hauterkrankungen
wie z. B. Entzündungen oder Hautkrebs führen können. Daher sollte längerer und
wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut gründlich mit
Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
●Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und
Filter nicht über den Hausmüll, in Abwasserkanälen oder in den Boden.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche Werkstatt, eine Tankstelle oder einen Autoteile-
handel, wenn Sie Informationen zum Recycling oder zur Entsorgung benötigen.
●Lassen Sie kein Altöl in der Reichweite von Kindern.
HINWEIS
■Zur Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Motorölwechsel
●Achten Sie darauf, dass kein Motoröl auf die Fahrzeugbauteile gelangt.
●Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
●Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
●Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.
■Wenn Öl auf die Motorabdeckung verschüttet wird
Um eine Beschädigung der Motorabdeckung zu verhindern, entfernen Sie jegliches
Motoröl schnellstmöglich mit einem neutralen Reinigungsmittel von der Motorabde-
ckung.
Verwenden Sie keine organischen Lösungsmittel wie z. B. Bremsenreiniger.
