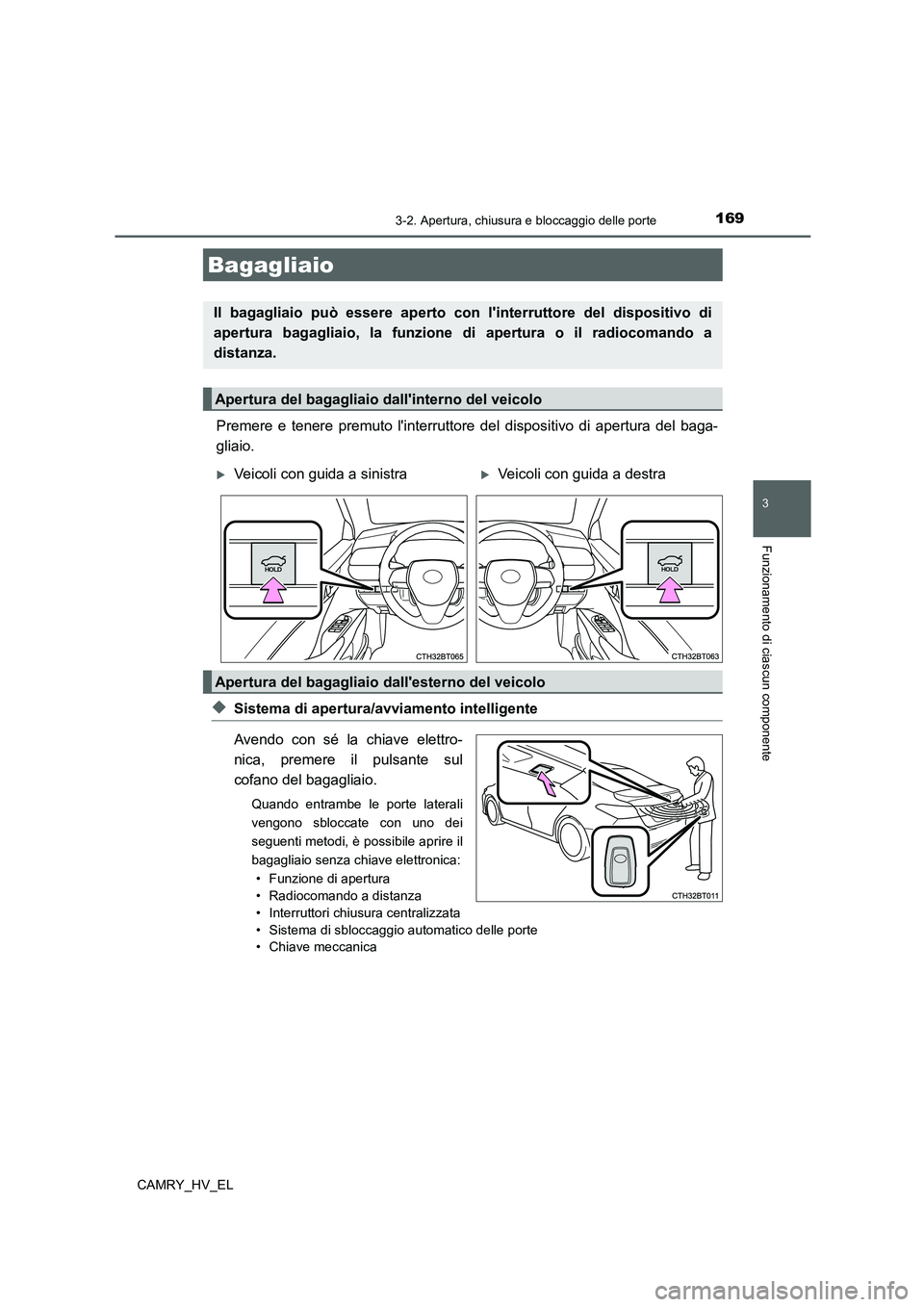

Page 171 of 714

1693-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
CAMRY_HV_EL
Premere e tenere premuto l'interruttore del dispositivo di apertura del baga-
gliaio.
◆Sistema di apertura/avviamento intelligente
Avendo con sé la chiave elettro-
nica, premere il pulsante sul
cofano del bagagliaio.
Quando entrambe le porte laterali
vengono sbloccate con uno dei
seguenti metodi, è possibile aprire il
bagagliaio senza chiave elettronica:
• Funzione di apertura
• Radiocomando a distanza
• Interruttori chiusura centralizzata
• Sistema di sbloccaggio automatico delle porte
• Chiave meccanica
Bagagliaio
Il bagagliaio può essere aperto con l'interruttore del dispositivo di
apertura bagagliaio, la funzione di apertura o il radiocomando a
distanza.
Apertura del bagagliaio dall'interno del veicolo
Veicoli con guida a sinistraVeicoli con guida a destra
Apertura del bagagliaio dall'esterno del veicolo

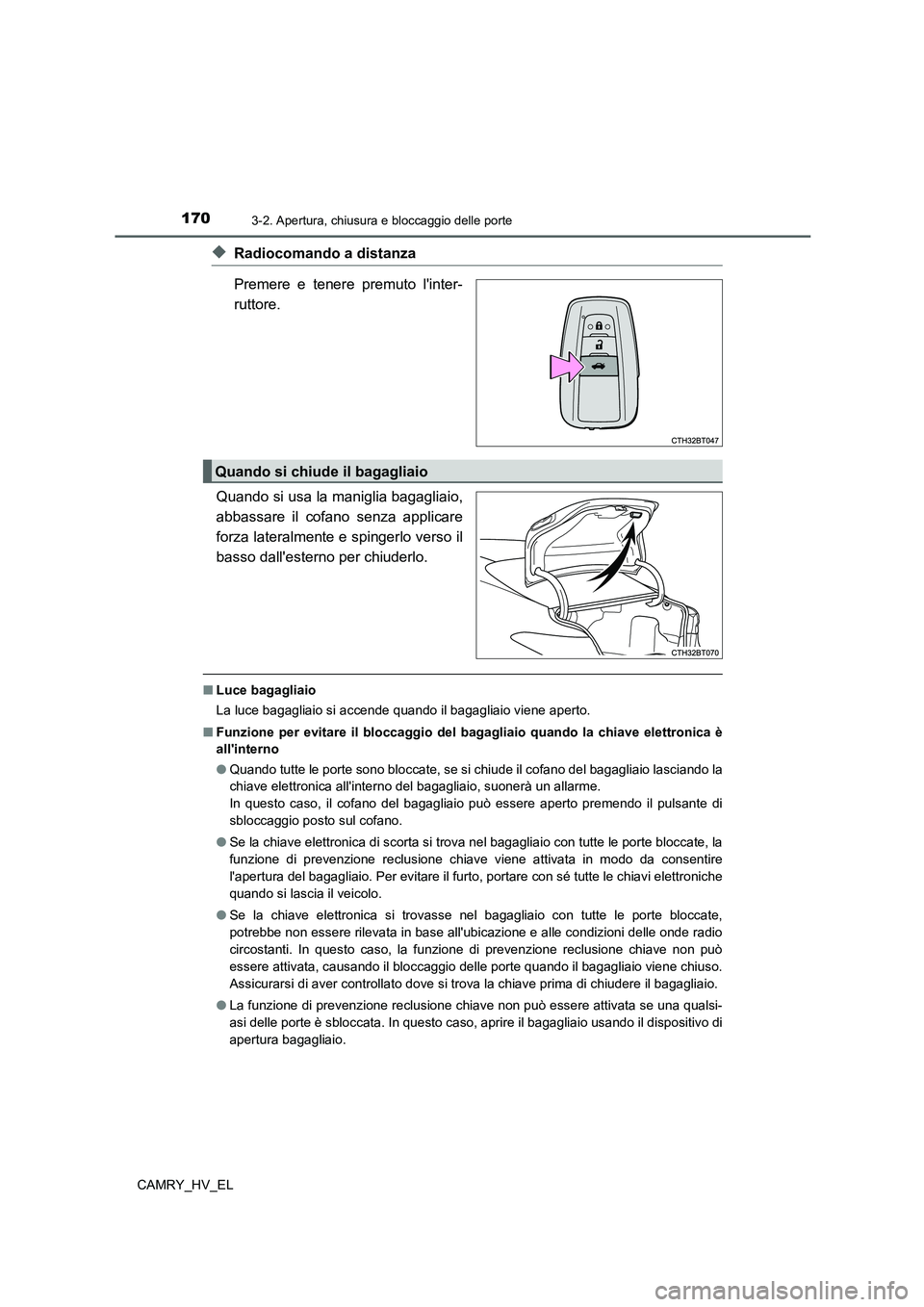

Page 172 of 714

1703-2. Apertura, chiusura e bloccaggio delle porte
CAMRY_HV_EL
◆Radiocomando a distanza
Premere e tenere premuto l'inter-
ruttore.
Quando si usa la maniglia bagagliaio,
abbassare il cofano senza applicare
forza lateralmente e spingerlo verso il
basso dall'esterno per chiuderlo.
■Luce bagagliaio
La luce bagagliaio si accende quando il bagagliaio viene aperto.
■Funzione per evitare il bloccaggio del bagagliaio quando la chiave elettronica è
all'interno
●Quando tutte le porte sono bloccate, se si chiude il cofano del bagagliaio lasciando la
chiave elettronica all'interno del bagagliaio, suonerà un allarme.
In questo caso, il cofano del bagagliaio può essere aperto premendo il pulsante di
sbloccaggio posto sul cofano.
●Se la chiave elettronica di scorta si trova nel bagagliaio con tutte le porte bloccate, la
funzione di prevenzione reclusione chiave viene attivata in modo da consentire
l'apertura del bagagliaio. Per evitare il furto, portare con sé tutte le chiavi elettroniche
quando si lascia il veicolo.
●Se la chiave elettronica si trovasse nel bagagliaio con tutte le porte bloccate,
potrebbe non essere rilevata in base all'ubicazione e alle condizioni delle onde radio
circostanti. In questo caso, la funzione di prevenzione reclusione chiave non può
essere attivata, causando il bloccaggio delle porte quando il bagagliaio viene chiuso.
Assicurarsi di aver controllato dove si trova la chiave prima di chiudere il bagagliaio.
●La funzione di prevenzione reclusione chiave non può essere attivata se una qualsi-
asi delle porte è sbloccata. In questo caso, aprire il bagagliaio usando il dispositivo di
apertura bagagliaio.
Quando si chiude il bagagliaio

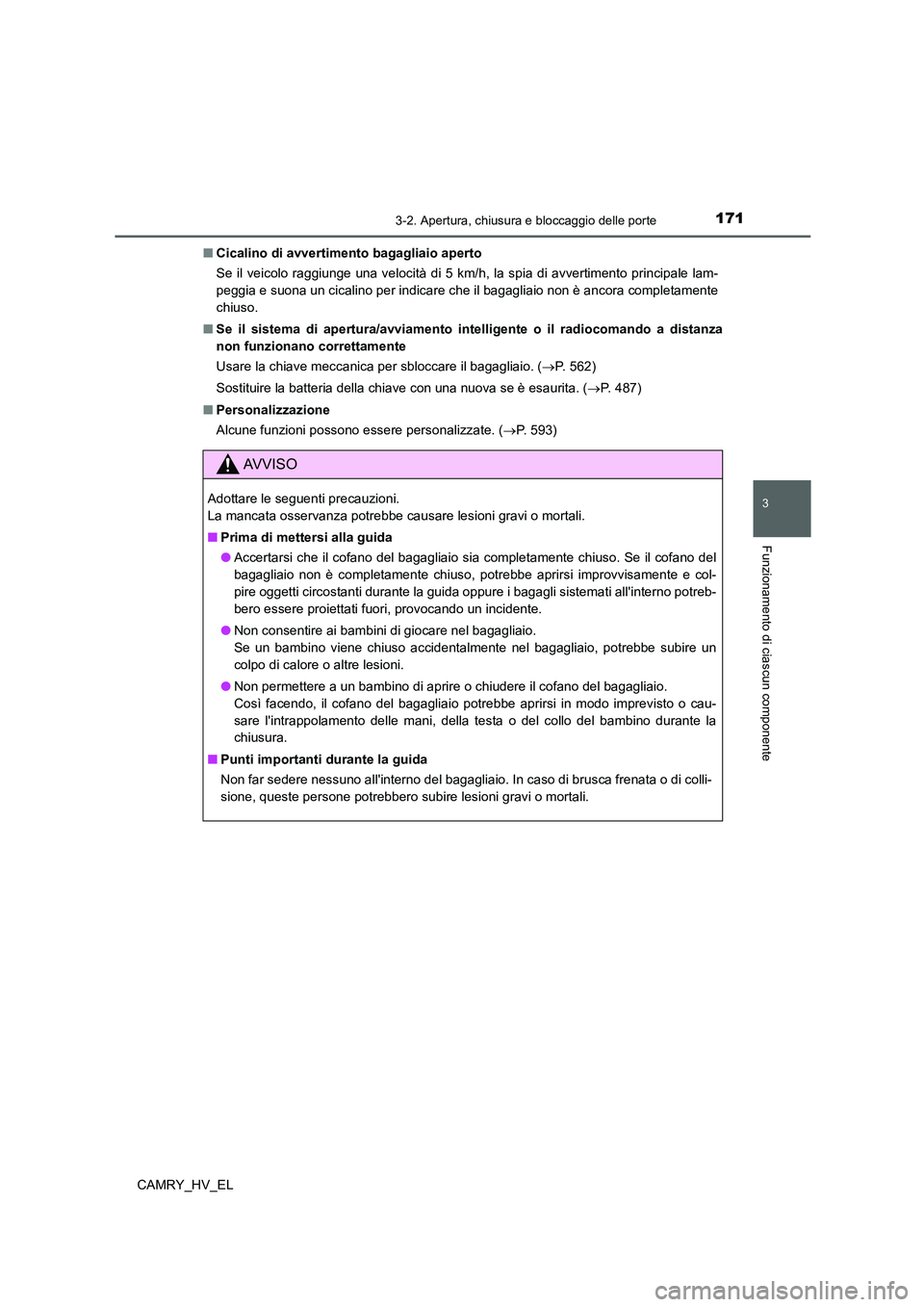

Page 173 of 714

1713-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
CAMRY_HV_EL■Cicalino di avvertimento bagagliaio aperto
Se il veicolo raggiunge una velocità di 5 km/h, la spia di avvertimento principale lam-
peggia e suona un cicalino per indicare che il bagagliaio non è ancora completamente
chiuso.
■Se il sistema di apertura/avviamento intelligente o il radiocomando a distanza
non funzionano correttamente
Usare la chiave meccanica per sbloccare il bagagliaio. (P. 562)
Sostituire la batteria della chiave con una nuova se è esaurita. (P. 487)
■Personalizzazione
Alcune funzioni possono essere personalizzate. (P. 593)
AV V I S O
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
■Prima di mettersi alla guida
●Accertarsi che il cofano del bagagliaio sia completamente chiuso. Se il cofano del
bagagliaio non è completamente chiuso, potrebbe aprirsi improvvisamente e col-
pire oggetti circostanti durante la guida oppure i bagagli sistemati all'interno potreb-
bero essere proiettati fuori, provocando un incidente.
●Non consentire ai bambini di giocare nel bagagliaio.
Se un bambino viene chiuso accidentalmente nel bagagliaio, potrebbe subire un
colpo di calore o altre lesioni.
●Non permettere a un bambino di aprire o chiudere il cofano del bagagliaio.
Così facendo, il cofano del bagagliaio potrebbe aprirsi in modo imprevisto o cau-
sare l'intrappolamento delle mani, della testa o del collo del bambino durante la
chiusura.
■Punti importanti durante la guida
Non far sedere nessuno all'interno del bagagliaio. In caso di brusca frenata o di colli-
sione, queste persone potrebbero subire lesioni gravi o mortali.
Page 174 of 714

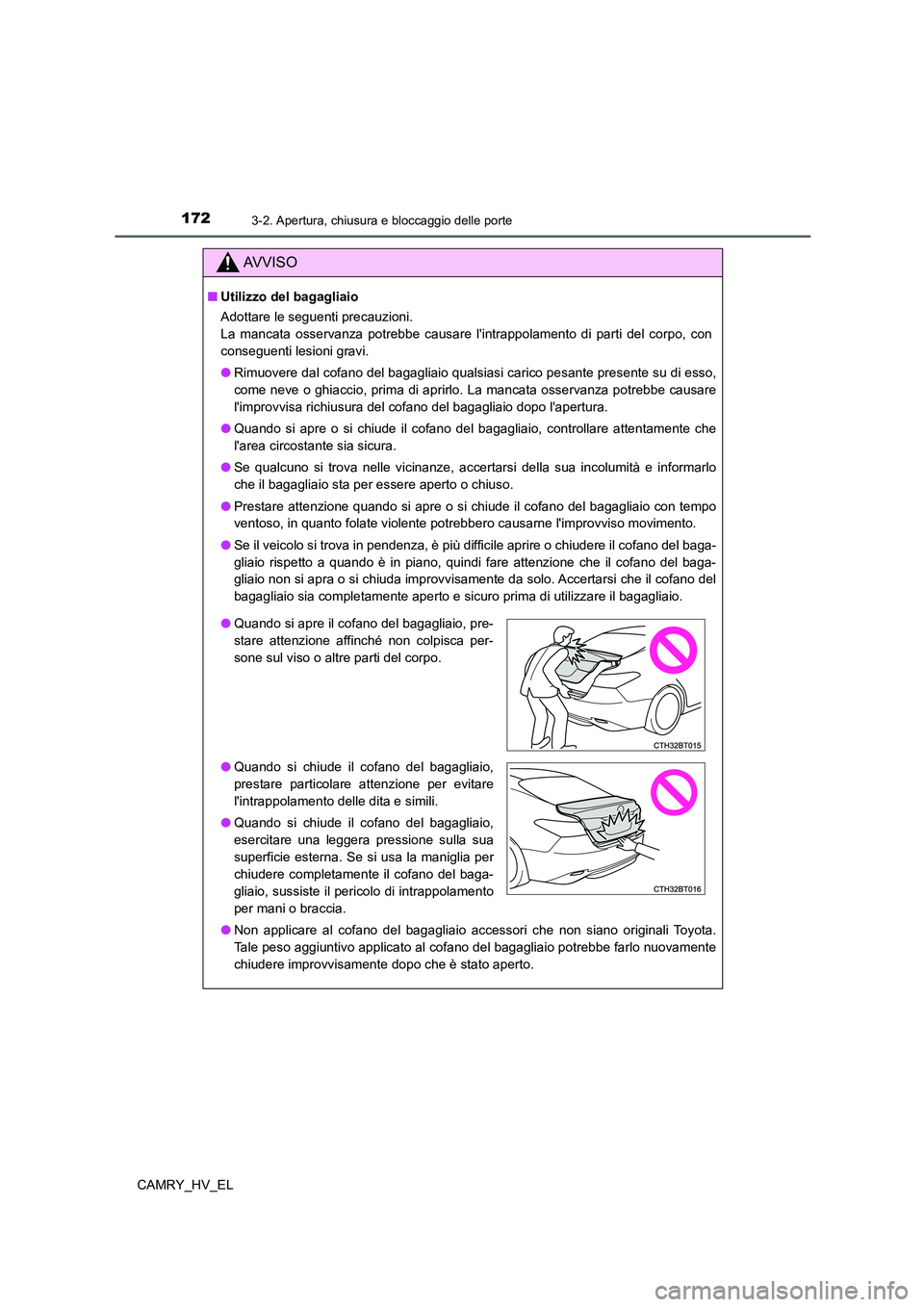

1723-2. Apertura, chiusura e bloccaggio delle porte
CAMRY_HV_EL
AV V I S O
■Utilizzo del bagagliaio
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare l'intrappolamento di parti del corpo, con
conseguenti lesioni gravi.
●Rimuovere dal cofano del bagagliaio qualsiasi carico pesante presente su di esso,
come neve o ghiaccio, prima di aprirlo. La mancata osservanza potrebbe causare
l'improvvisa richiusura del cofano del bagagliaio dopo l'apertura.
●Quando si apre o si chiude il cofano del bagagliaio, controllare attentamente che
l'area circostante sia sicura.
●Se qualcuno si trova nelle vicinanze, accertarsi della sua incolumità e informarlo
che il bagagliaio sta per essere aperto o chiuso.
●Prestare attenzione quando si apre o si chiude il cofano del bagagliaio con tempo
ventoso, in quanto folate violente potrebbero causarne l'improvviso movimento.
●Se il veicolo si trova in pendenza, è più difficile aprire o chiudere il cofano del baga-
gliaio rispetto a quando è in piano, quindi fare attenzione che il cofano del baga-
gliaio non si apra o si chiuda improvvisamente da solo. Accertarsi che il cofano del
bagagliaio sia completamente aperto e sicuro prima di utilizzare il bagagliaio.
●Non applicare al cofano del bagagliaio accessori che non siano originali Toyota.
Tale peso aggiuntivo applicato al cofano del bagagliaio potrebbe farlo nuovamente
chiudere improvvisamente dopo che è stato aperto.
●Quando si apre il cofano del bagagliaio, pre-
stare attenzione affinché non colpisca per-
sone sul viso o altre parti del corpo.
●Quando si chiude il cofano del bagagliaio,
prestare particolare attenzione per evitare
l'intrappolamento delle dita e simili.
●Quando si chiude il cofano del bagagliaio,
esercitare una leggera pressione sulla sua
superficie esterna. Se si usa la maniglia per
chiudere completamente il cofano del baga-
gliaio, sussiste il pericolo di intrappolamento
per mani o braccia.

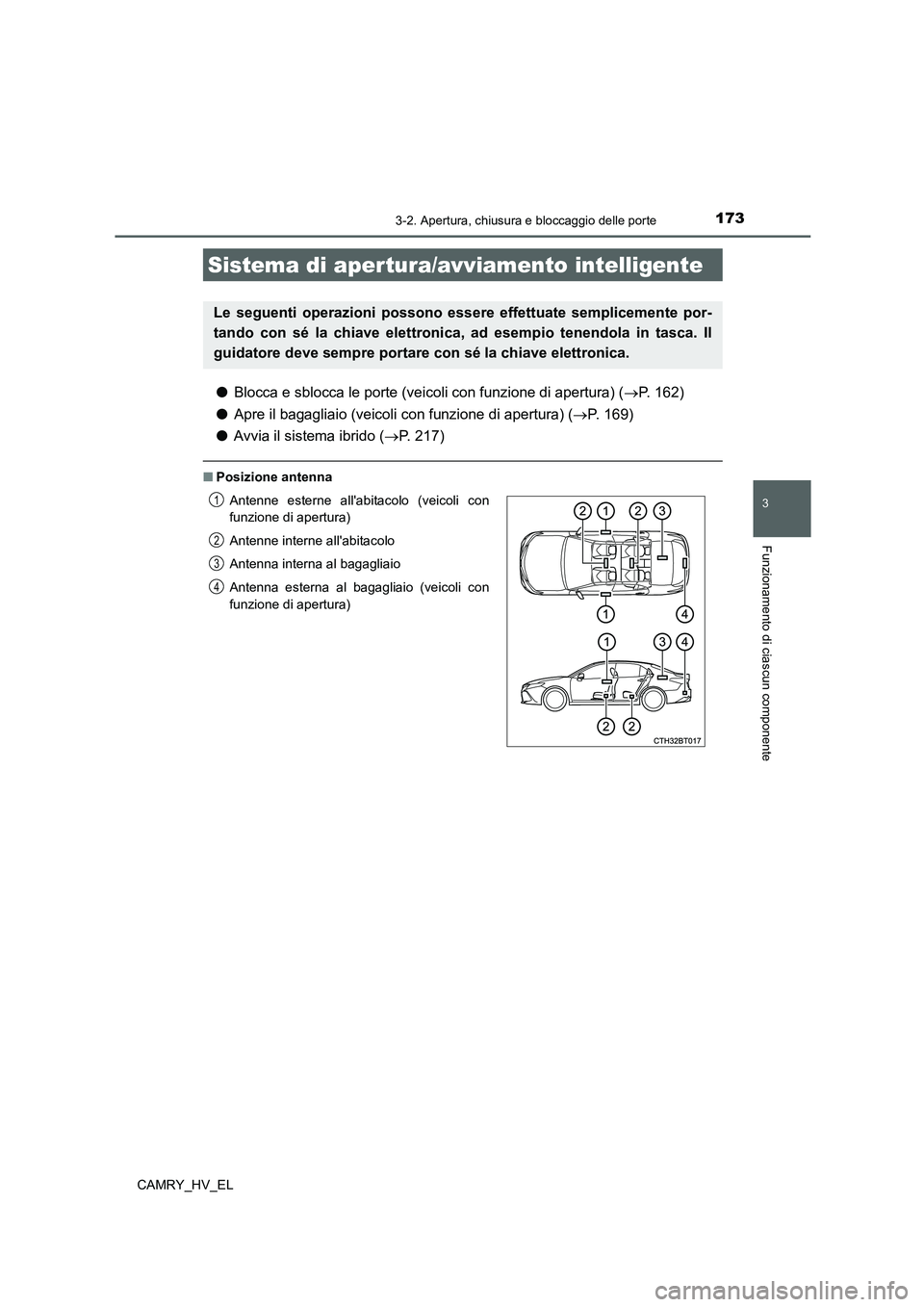

Page 175 of 714

1733-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
CAMRY_HV_EL
●Blocca e sblocca le porte (veicoli con funzione di apertura) (P. 162)
●Apre il bagagliaio (veicoli con funzione di apertura) (P. 169)
●Avvia il sistema ibrido (P. 217)
■Posizione antenna
Sistema di apertura/avviamento intelligente
Le seguenti operazioni possono essere effettuate semplicemente por-
tando con sé la chiave elettronica, ad esempio tenendola in tasca. Il
guidatore deve sempre portare con sé la chiave elettronica.
Antenne esterne all'abitacolo (veicoli con
funzione di apertura)
Antenne interne all'abitacolo
Antenna interna al bagagliaio
Antenna esterna al bagagliaio (veicoli con
funzione di apertura)1
2
3
4

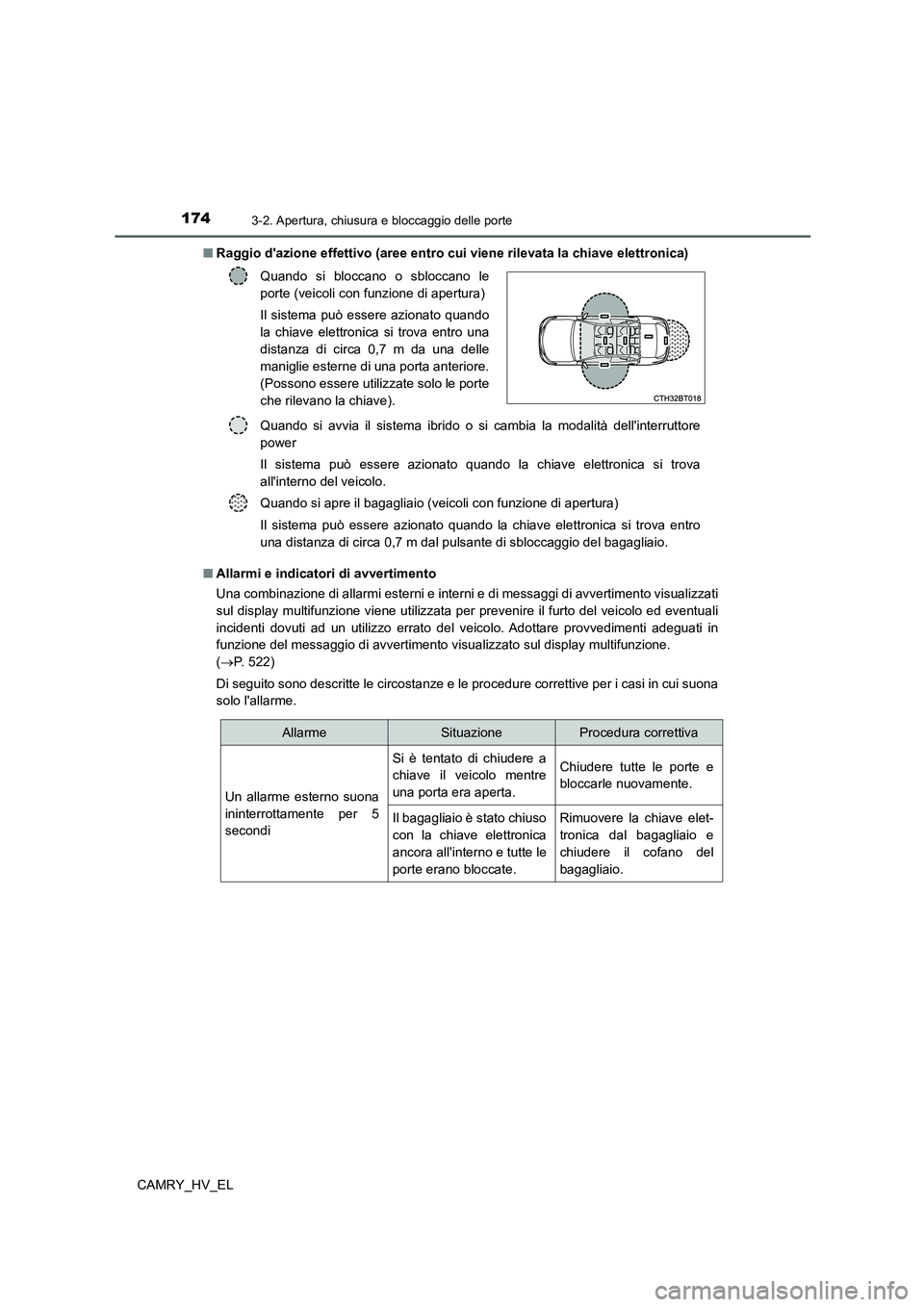

Page 176 of 714

1743-2. Apertura, chiusura e bloccaggio delle porte
CAMRY_HV_EL■Raggio d'azione effettivo (aree entro cui viene rilevata la chiave elettronica)
■Allarmi e indicatori di avvertimento
Una combinazione di allarmi esterni e interni e di messaggi di avvertimento visualizzati
sul display multifunzione viene utilizzata per prevenire il furto del veicolo ed eventuali
incidenti dovuti ad un utilizzo errato del veicolo. Adottare provvedimenti adeguati in
funzione del messaggio di avvertimento visualizzato sul display multifunzione.
(P. 522)
Di seguito sono descritte le circostanze e le procedure correttive per i casi in cui suona
solo l'allarme.Quando si bloccano o sbloccano le
porte (veicoli con funzione di apertura)
Il sistema può essere azionato quando
la chiave elettronica si trova entro una
distanza di circa 0,7 m da una delle
maniglie esterne di una porta anteriore.
(Possono essere utilizzate solo le porte
che rilevano la chiave).
Quando si avvia il sistema ibrido o si cambia la modalità dell'interruttore
power
Il sistema può essere azionato quando la chiave elettronica si trova
all'interno del veicolo.
Quando si apre il bagagliaio (veicoli con funzione di apertura)
Il sistema può essere azionato quando la chiave elettronica si trova entro
una distanza di circa 0,7 m dal pulsante di sbloccaggio del bagagliaio.
AllarmeSituazioneProcedura correttiva
Un allarme esterno suona
ininterrottamente per 5
secondiSi è tentato di chiudere a
chiave il veicolo mentre
una porta era aperta.Chiudere tutte le porte e
bloccarle nuovamente.
Il bagagliaio è stato chiuso
con la chiave elettronica
ancora all'interno e tutte le
porte erano bloccate.Rimuovere la chiave elet-
tronica dal bagagliaio e
chiudere il cofano del
bagagliaio.

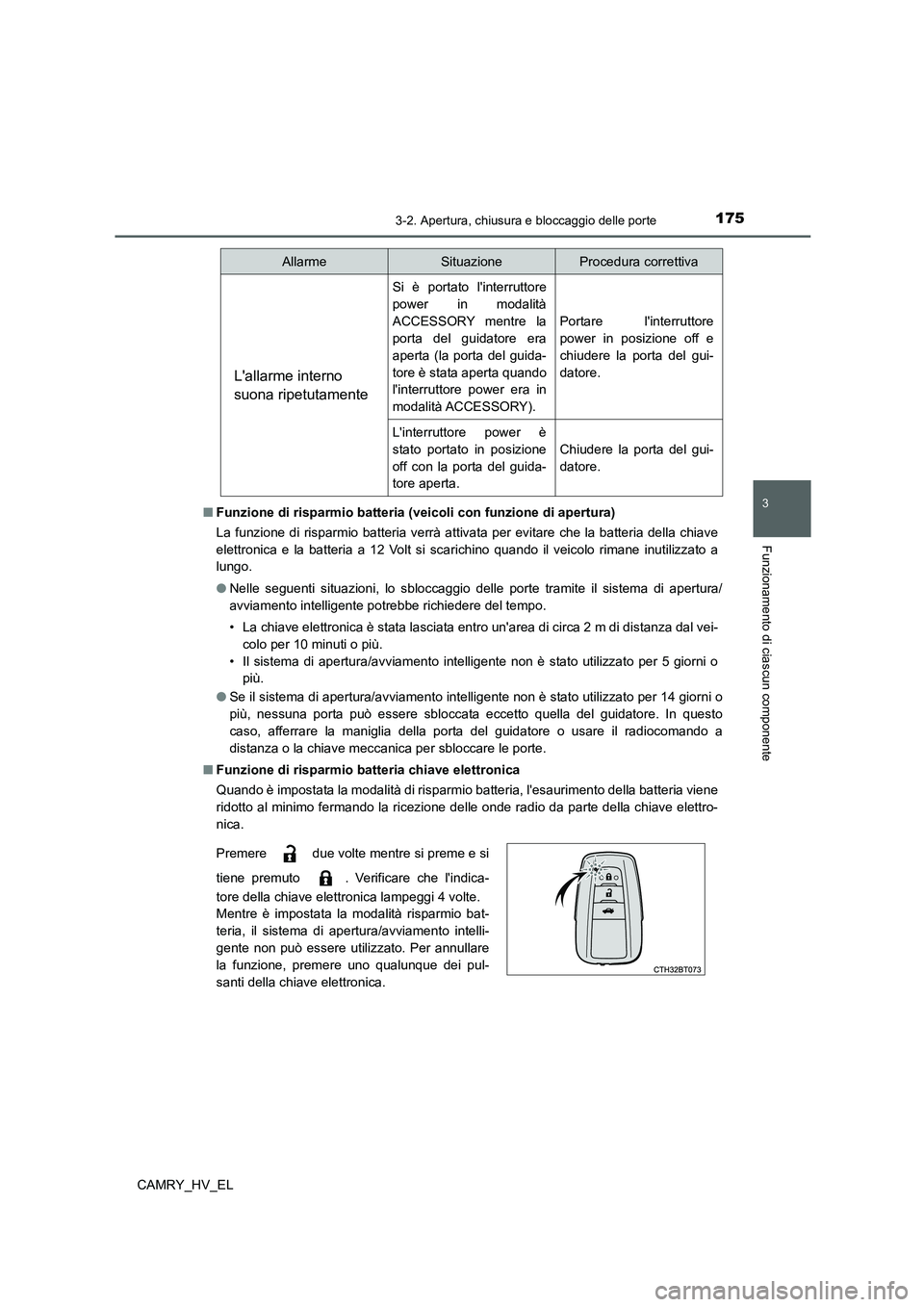

Page 177 of 714

1753-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
CAMRY_HV_EL■Funzione di risparmio batteria (veicoli con funzione di apertura)
La funzione di risparmio batteria verrà attivata per evitare che la batteria della chiave
elettronica e la batteria a 12 Volt si scarichino quando il veicolo rimane inutilizzato a
lungo.
●Nelle seguenti situazioni, lo sbloccaggio delle porte tramite il sistema di apertura/
avviamento intelligente potrebbe richiedere del tempo.
• La chiave elettronica è stata lasciata entro un'area di circa 2 m di distanza dal vei-
colo per 10 minuti o più.
• Il sistema di apertura/avviamento intelligente non è stato utilizzato per 5 giorni o
più.
●Se il sistema di apertura/avviamento intelligente non è stato utilizzato per 14 giorni o
più, nessuna porta può essere sbloccata eccetto quella del guidatore. In questo
caso, afferrare la maniglia della porta del guidatore o usare il radiocomando a
distanza o la chiave meccanica per sbloccare le porte.
■Funzione di risparmio batteria chiave elettronica
Quando è impostata la modalità di risparmio batteria, l'esaurimento della batteria viene
ridotto al minimo fermando la ricezione delle onde radio da parte della chiave elettro-
nica.
L'allarme interno
suona ripetutamente
Si è portato l'interruttore
power in modalità
ACCESSORY mentre la
porta del guidatore era
aperta (la porta del guida-
tore è stata aperta quando
l'interruttore power era in
modalità ACCESSORY).Portare l'interruttore
power in posizione off e
chiudere la porta del gui-
datore.
L'interruttore power è
stato portato in posizione
off con la porta del guida-
tore aperta.Chiudere la porta del gui-
datore.
Premere due volte mentre si preme e si
tiene premuto . Verificare che l'indica-
tore della chiave elettronica lampeggi 4 volte.
Mentre è impostata la modalità risparmio bat-
teria, il sistema di apertura/avviamento intelli-
gente non può essere utilizzato. Per annullare
la funzione, premere uno qualunque dei pul-
santi della chiave elettronica.
AllarmeSituazioneProcedura correttiva

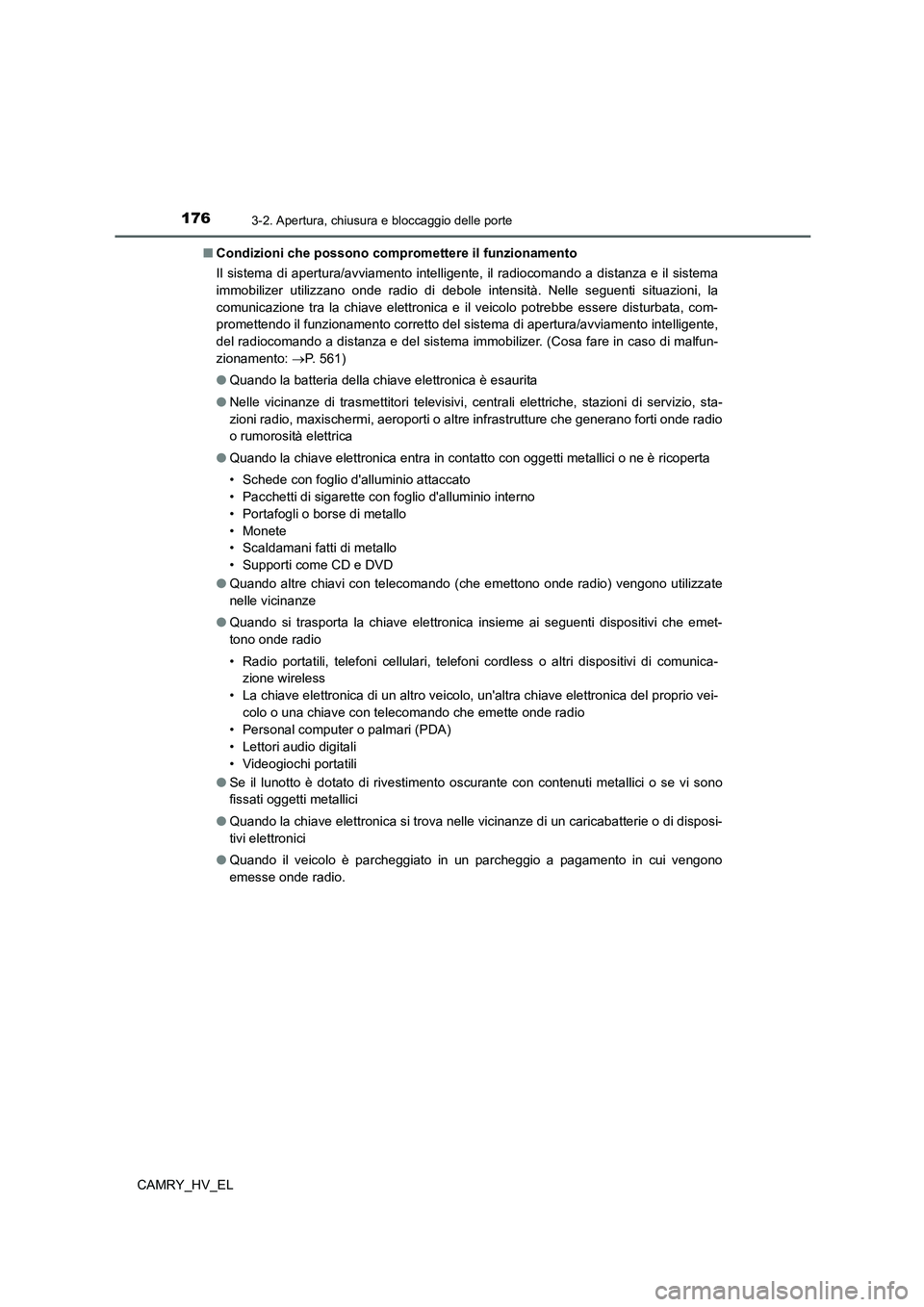

Page 178 of 714

1763-2. Apertura, chiusura e bloccaggio delle porte
CAMRY_HV_EL■Condizioni che possono compromettere il funzionamento
Il sistema di apertura/avviamento intelligente, il radiocomando a distanza e il sistema
immobilizer utilizzano onde radio di debole intensità. Nelle seguenti situazioni, la
comunicazione tra la chiave elettronica e il veicolo potrebbe essere disturbata, com-
promettendo il funzionamento corretto del sistema di apertura/avviamento intelligente,
del radiocomando a distanza e del sistema immobilizer. (Cosa fare in caso di malfun-
zionamento: P. 561)
●Quando la batteria della chiave elettronica è esaurita
●Nelle vicinanze di trasmettitori televisivi, centrali elettriche, stazioni di servizio, sta-
zioni radio, maxischermi, aeroporti o altre infrastrutture che generano forti onde radio
o rumorosità elettrica
●Quando la chiave elettronica entra in contatto con oggetti metallici o ne è ricoperta
• Schede con foglio d'alluminio attaccato
• Pacchetti di sigarette con foglio d'alluminio interno
• Portafogli o borse di metallo
• Monete
• Scaldamani fatti di metallo
• Supporti come CD e DVD
●Quando altre chiavi con telecomando (che emettono onde radio) vengono utilizzate
nelle vicinanze
●Quando si trasporta la chiave elettronica insieme ai seguenti dispositivi che emet-
tono onde radio
• Radio portatili, telefoni cellulari, telefoni cordless o altri dispositivi di comunica-
zione wireless
• La chiave elettronica di un altro veicolo, un'altra chiave elettronica del proprio vei-
colo o una chiave con telecomando che emette onde radio
• Personal computer o palmari (PDA)
• Lettori audio digitali
• Videogiochi portatili
●Se il lunotto è dotato di rivestimento oscurante con contenuti metallici o se vi sono
fissati oggetti metallici
●Quando la chiave elettronica si trova nelle vicinanze di un caricabatterie o di disposi-
tivi elettronici
●Quando il veicolo è parcheggiato in un parcheggio a pagamento in cui vengono
emesse onde radio.
Page 179 of 714

1773-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
CAMRY_HV_EL■Nota per la funzione di apertura
●Anche quando la chiave elettronica si trova entro il raggio d'azione effettivo (aree di
rilevamento), il sistema potrebbe non funzionare in maniera adeguata nei seguenti
casi:
• La chiave elettronica è troppo vicina al finestrino o alla maniglia esterna della
porta, vicina al suolo o posizionata in alto quando le porte vengono aperte o
chiuse con la chiave.
• La chiave elettronica è vicina al suolo, posizionata in alto, o troppo vicino al centro
del paraurti posteriore quando il bagagliaio viene aperto.
• La chiave elettronica è sulla plancia, sulla cappelliera, sul pavimento, nei portaog-
getti laterali o nel vano portaoggetti quando il sistema ibrido viene avviato o si
cambia la modalità dell'interruttore power.
●Non lasciare la chiave elettronica sulla plancia o vicino ai portaoggetti laterali quando
si scende dal veicolo. In funzione delle condizioni di ricezione delle onde radio,
potrebbe essere rilevata dall'antenna esterna all'abitacolo e la porta potrebbe diven-
tare bloccabile dall'esterno, con il rischio che la chiave elettronica resti chiusa
all'interno del veicolo.
●Finché la chiave elettronica si trova entro il raggio d'azione effettivo, le porte possono
essere bloccate o sbloccate da chiunque. Tuttavia, solo le porte che rilevano la
chiave elettronica possono essere utilizzate per aprire il veicolo.
●Anche se la chiave elettronica non si trova all'interno del veicolo, potrebbe essere
possibile avviare il sistema ibrido se la chiave elettronica si trova vicino al finestrino.
●Le porte potrebbero sbloccarsi o bloccarsi se una grande quantità di acqua investe la
maniglia della porta, ad esempio in caso di pioggia o all'autolavaggio, quando la
chiave elettronica si trova entro il raggio d'azione effettivo. (Le porte si bloccheranno
automaticamente dopo circa 30 secondi se non vengono aperte e chiuse).
●Se si usa il radiocomando a distanza per bloccare le porte quando la chiave elettro-
nica è vicina al veicolo, potrebbe sussistere la possibilità che la porta non venga
sbloccata dalla funzione di apertura. (Usare il radiocomando a distanza per sbloc-
care le porte).
●Toccando il sensore chiusura centralizzata mentre si indossano guanti è possibile
ritardare o impedire l'operazione di chiusura. Togliersi i guanti e toccare nuovamente
il sensore della serratura.
●Quando le porte vengono bloccate per mezzo del sensore della serratura, i segnali di
riconoscimento verranno emessi fino a due volte consecutive. Dopodiché, non ver-
ranno emessi segnali di riconoscimento.
*
●Se la maniglia della porta si bagna mentre la chiave elettronica si trova entro il raggio
d'azione effettivo, la porta potrebbe bloccarsi e sbloccarsi ripetutamente. In questo
caso, svolgere le seguenti procedure correttive per lavare il veicolo:
• Posizionare la chiave elettronica in un luogo a 2 m o più di distanza dal veicolo.
(Assicurarsi che la chiave non venga rubata).
• Impostare la chiave elettronica sulla modalità di risparmio batteria per disattivare il
sistema di apertura/avviamento intelligente. (P. 175)
Page 180 of 714

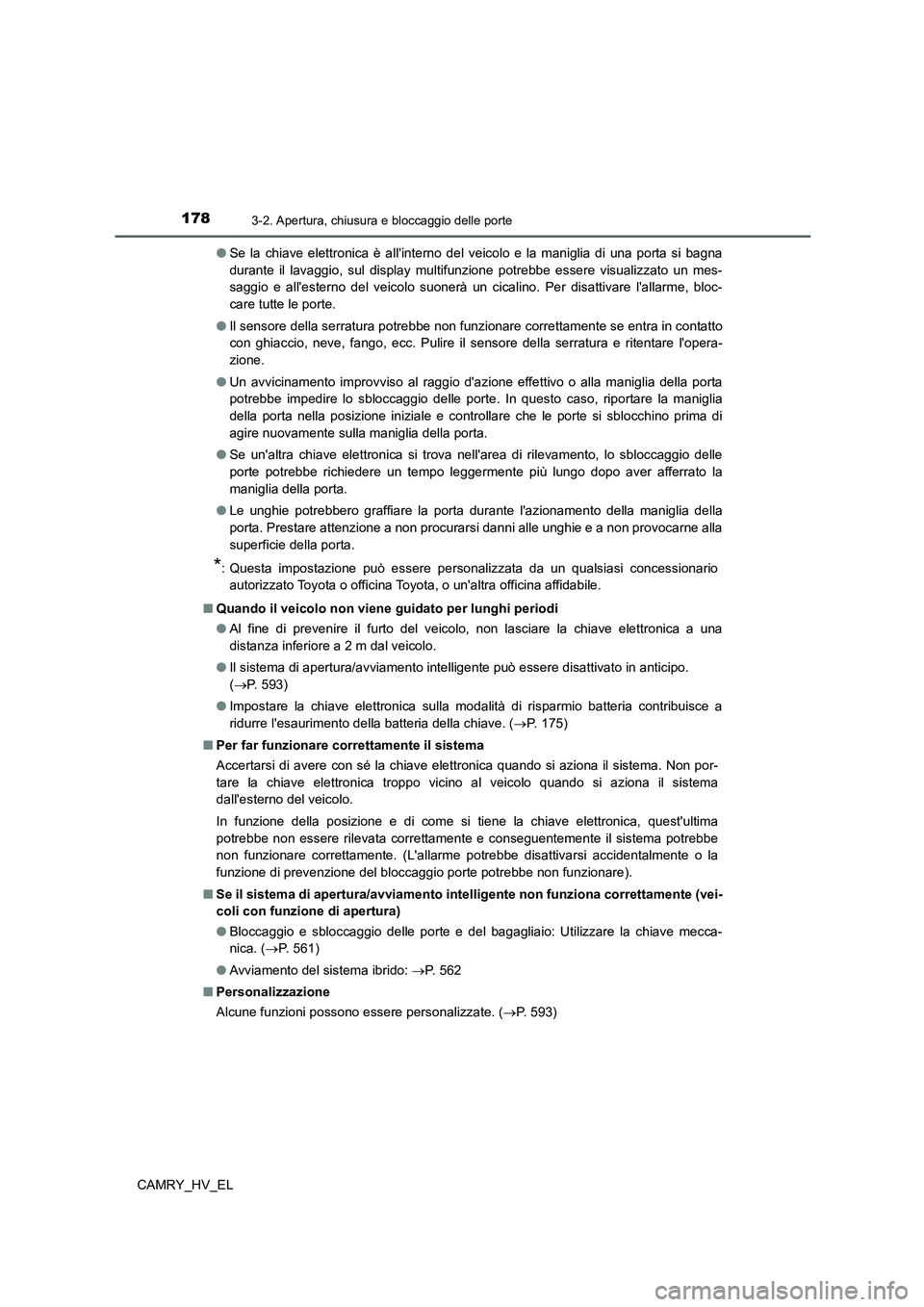

1783-2. Apertura, chiusura e bloccaggio delle porte
CAMRY_HV_EL●Se la chiave elettronica è all'interno del veicolo e la maniglia di una porta si bagna
durante il lavaggio, sul display multifunzione potrebbe essere visualizzato un mes-
saggio e all'esterno del veicolo suonerà un cicalino. Per disattivare l'allarme, bloc-
care tutte le porte.
●Il sensore della serratura potrebbe non funzionare correttamente se entra in contatto
con ghiaccio, neve, fango, ecc. Pulire il sensore della serratura e ritentare l'opera-
zione.
●Un avvicinamento improvviso al raggio d'azione effettivo o alla maniglia della porta
potrebbe impedire lo sbloccaggio delle porte. In questo caso, riportare la maniglia
della porta nella posizione iniziale e controllare che le porte si sblocchino prima di
agire nuovamente sulla maniglia della porta.
●Se un'altra chiave elettronica si trova nell'area di rilevamento, lo sbloccaggio delle
porte potrebbe richiedere un tempo leggermente più lungo dopo aver afferrato la
maniglia della porta.
●Le unghie potrebbero graffiare la porta durante l'azionamento della maniglia della
porta. Prestare attenzione a non procurarsi danni alle unghie e a non provocarne alla
superficie della porta.
*: Questa impostazione può essere personalizzata da un qualsiasi concessionario
autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
■Quando il veicolo non viene guidato per lunghi periodi
●Al fine di prevenire il furto del veicolo, non lasciare la chiave elettronica a una
distanza inferiore a 2 m dal veicolo.
●Il sistema di apertura/avviamento intelligente può essere disattivato in anticipo.
(P. 5 9 3 )
●Impostare la chiave elettronica sulla modalità di risparmio batteria contribuisce a
ridurre l'esaurimento della batteria della chiave. (P. 1 7 5 )
■Per far funzionare correttamente il sistema
Accertarsi di avere con sé la chiave elettronica quando si aziona il sistema. Non por-
tare la chiave elettronica troppo vicino al veicolo quando si aziona il sistema
dall'esterno del veicolo.
In funzione della posizione e di come si tiene la chiave elettronica, quest'ultima
potrebbe non essere rilevata correttamente e conseguentemente il sistema potrebbe
non funzionare correttamente. (L'allarme potrebbe disattivarsi accidentalmente o la
funzione di prevenzione del bloccaggio porte potrebbe non funzionare).
■Se il sistema di apertura/avviamento intelligente non funziona correttamente (vei-
coli con funzione di apertura)
●Bloccaggio e sbloccaggio delle porte e del bagagliaio: Utilizzare la chiave mecca-
nica. (P. 561)
●Avviamento del sistema ibrido: P. 562
■Personalizzazione
Alcune funzioni possono essere personalizzate. (P. 593)
