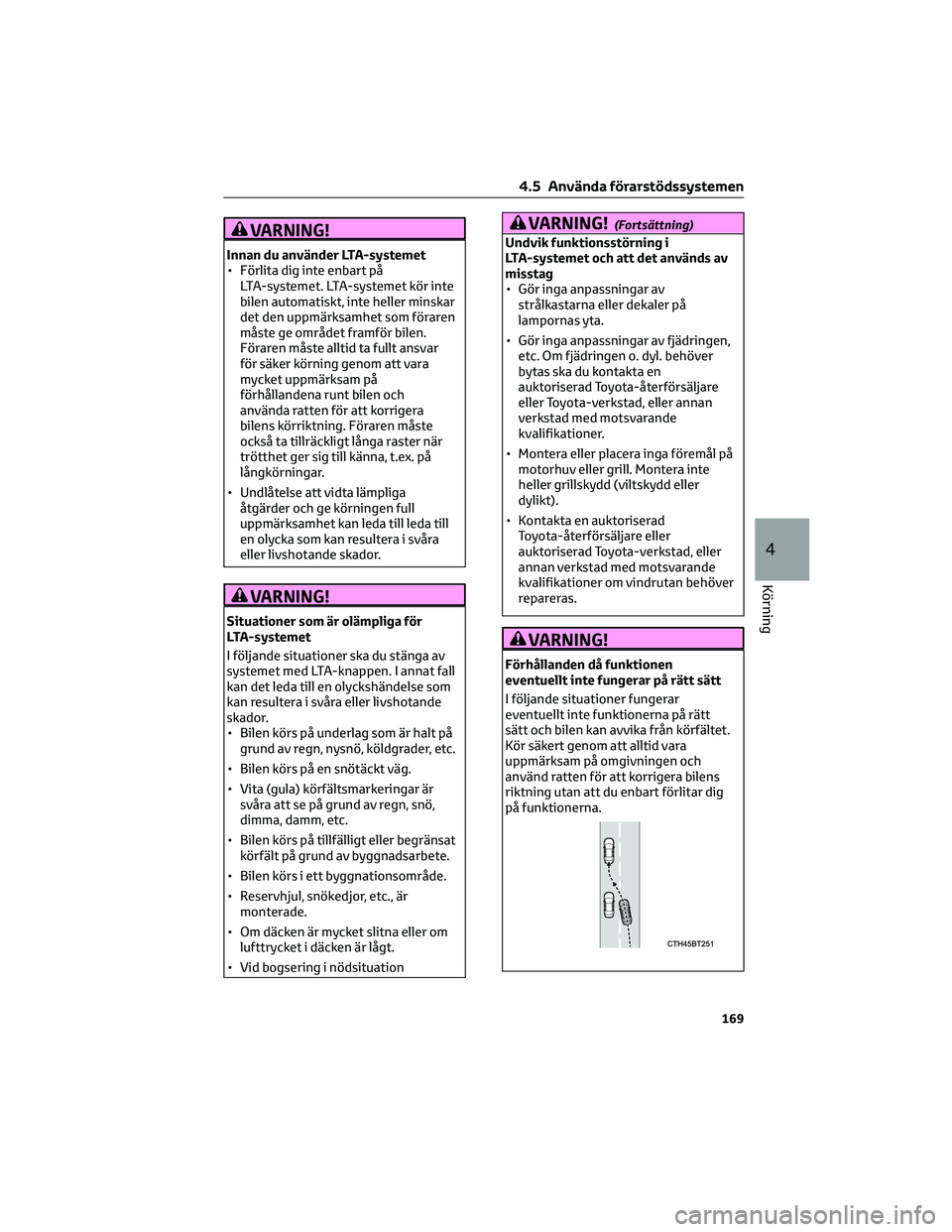

VARNING!
Innan du använder LTA-systemet
• Förlita dig inte enbart på
LTA-systemet. LTA-systemet kör inte
bilen automatiskt, inte heller minskar
det den uppmärksamhet som föraren
måste ge området framför bilen.
Föraren måste alltid ta fullt ansvar
för säker körning genom att vara
mycket uppmärksam på
förhållandena runt bilen och
använda ratten för att korrigera
bilens körriktning. Föraren måste
också ta tillräckligt långa raster när
trötthet ger sig till känna, t.ex. på
långkörningar.
• Undlåtelse att vidta lämpliga
åtgärder och ge körningen full
uppmärksamhet kan leda till leda till
en olycka som kan resultera i svåra
eller livshotande skador.
VARNING!
Situationer som är olämpliga för
LTA-systemet
I följande situationer ska du stänga av
systemet med LTA-knappen. I annat fall
kan det leda till en olyckshändelse som
kan resultera i svåra eller livshotande
skador.
• Bilen körs på underlag som är halt på
grund av regn, nysnö, köldgrader, etc.
• Bilen körs på en snötäckt väg.
• Vita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
• Bilen körs på tillfälligt eller begränsat
körfält på grund av byggnadsarbete.
• Bilen körs i ett byggnationsområde.
• Reservhjul, snökedjor, etc., är
monterade.
• Om däcken är mycket slitna eller om
lufttrycket i däcken är lågt.
• Vid bogsering i nödsituation
VARNING!(Fortsättning)
Undvik funktionsstörning i
LTA-systemet och att det används av
misstag
• Gör inga anpassningar av
strålkastarna eller dekaler på
lampornas yta.
• Gör inga anpassningar av fjädringen,
etc. Om fjädringen o. dyl. behöver
bytas ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Montera eller placera inga föremål på
motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller
dylikt).
• Kontakta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer om vindrutan behöver
repareras.
VARNING!
Förhållanden då funktionen
eventuellt inte fungerar på rätt sätt
I följande situationer fungerar
eventuellt inte funktionerna på rätt
sätt och bilen kan avvika från körfältet.
Kör säkert genom att alltid vara
uppmärksam på omgivningen och
använd ratten för att korrigera bilens
riktning utan att du enbart förlitar dig
på funktionerna.
4.5 Använda förarstödssystemen
169
4
Körning

VARNING!(Fortsättning)
• När displayen för
uppföljningskörning visas
(→sid. 174) och det framförvarande
fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
• När displayen för
uppföljningskörning visas
(→sid. 174) och det framförvarande
fordonet kränger. (Din bil kan
eventuellt kränga på samma sätt och
avvika från körfältet.)
• När displayen för
uppföljningskörning visas
(→sid. 174) och det framförvarande
fordonet avviker från sitt körfält.
(Din bil kan eventuellt följa det
framförvarande fordonet och avvika
från körfältet.)
• När displayen för
uppföljningskörning visas
(→sid. 174) och det framförvarande
fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det
framförvarande fordonet och avvika
från körfältet.)
• Bilen körs i en snäv kurva.
• Föremål eller mönster som kan
misstas för vita (gula)
körfältsmarkeringar finns vid sidan
av vägen (räcken, reflekterande
stolpar, etc.).
VARNING!
• Bilen körs där vägen delar sig, vägar
går samman, etc.
• Märken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
• Det förekommer skuggor på vägen
som löper parallellt med, eller täcker,
de vita (gula) linjerna.
• Bilen körs ett område utan vita (gula)
körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en
vägkorsning.
• De vita (gula) körfältsmarkeringarna
är spruckna, det förekommer
upphöjda kantmarkeringar eller
stenar.
• De vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
4.5 Använda förarstödssystemen
170

VARNING!(Fortsättning)
• Bilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
• Körfältsmarkeringar är gula (som kan
vara svårare att upptäcka än de som
är vita).
• De vita (gula) körfältsmarkeringarna
löper tvärs över trottoarkant, etc.
• Bilen körs på en ljus yta, t.ex. betong.
• Om vägkanten inte är tydlig eller rak.
• Bilen körs på yta som är ljus på grund
av reflekterande ljus, etc.
• Bilen körs i ett område där
ljusstyrkan plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar.
VARNING!
• Ljus från mötande fordons
strålkastare, solen etc, lyser in i
kameran.
• Bilen körs på en sluttning.
• Bilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
• Bilen körs på en obelagd eller ojämn
väg.
• Körfältet är extremt brett eller smalt.
• Bilen lutar starkt om den är tungt
lastad med bagage, eller har fel
lufttryck i däcken.
• Avståndet till framförvarande fordon
är mycket kort.
• Bilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
• Vid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
• Bilen träffas av en sidovind.
• Bilen påverkas av en sidovind från ett
fordon som körs i ett närliggande
körfält.
VARNING!(Fortsättning)
• Bilen har just bytt fil eller kört tvärs
över en korsning.
• Däck med olika struktur, tillverkning,
varumärke eller däckmönster
används.
• Om andra däck än de som
specificeras är monterade på bilen.
• Vinterdäck är monterade.
• Bilen körs i extremt hög hastighet.
Funktioner i LTA-systemet
Funktionen körfilsvarning
När systemet bedömer att bilen håller på
att lämna sitt körfält eller sin
riktning
*visas en varning på
informationsdisplayen och en
varningssummer hörs för att påkalla
förarens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera området runt om din bil och
försiktigt vrida ratten för att styra bilen
tillbaka till körfältets mitt.
4.5 Använda förarstödssystemen
171
4
Körning

Modeller med BSM: När systemet
bedömer att bilen kan komma att avvika
från sitt körfält och att sannolikheten av
en kollision med ett fordon som kör om i
närliggande körfält är hög aktiveras
körfilsvarningen även om
körriktningsvisarna används.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
Styrassistans
Om systemet bedömer att bilen håller på
att lämna sitt körfält eller riktning
*,
assisterar det efter behov genom att ge
ratten korta vridningar under kort tid för
att hålla kvar bilen i sitt körfält.
Modeller med BSM: När systemet
bedömer att bilen kan komma att avvika
från sitt körfält och att sannolikheten av
en kollision med ett fordon som kör om i
närliggande körfält är hög aktiveras
rattassistansen även om
körriktningsvisarna används.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkantTrötthetsvarnare, funktion
Om bilen kränger inom sitt körfält hörs
varningssummern och ett meddelande
visar på informationsdisplayen för att
påkalla förarens uppmärksamhet.
Körfältsassistans
4.5 Använda förarstödssystemen
172

Den här funktionen är kopplad till den
aktiva farthållaren från 0 km/tim och ger
assistans, efter behov, genom att vrida
ratten för att hålla kvar bilen i sitt körfält.
När den aktiva farthållaren från 0 km/tim
inte är aktiverad fungerar inte funktionen
för filbytesassistansen.
I situationer när de vita (gula)
körfältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
LTA-system, inställning
Slå på/stänga av körfältsassistansen
Tryck på LTA-knappen.
Körfältsassistansen växlar mellan
påslaget och avstängt läge varje gång
knappen trycks in.
Körfältsassistansen aktiverad: ”LTA
Steering Assist Active Lane Centering
Active” visas.
När LTA-systemet har aktiverats
fortsätter LTA-systemet i samma läge
nästa gång hybridsystemet startas.
Stänga av LTA-systemet
Tryck på LTA-knappen och håll den
intrycktKontrollampan till LTA slocknar när LTA
stängs av.
Tryck en gång till på knappen för att slå på
systemet.
LTA aktiveras varje gång startknappen
trycks till tändningsläge
Körfältsassistansen behåller dock
antingen det aktiva eller inaktiva läget
innan startknappen trycktes till avstängt
läge.
Indikeringar på informationsdisplayen
1LTA, kontrollampa
Kontrollampan informerar föraren om
systemet är aktivt eller ej.
Lyser med vitt ljus: LTA-systemet är
aktivt.
Lyser med grönt ljus: Rattassistansen
i styrningskontrollen eller
körfältsassistansen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
2Visning av rattassistans
Visas när informationsdisplayen är
inställd på förarstödssystemets
informationsdisplay.
Indikerar att rattassistansen i
funktionerna styrningskontroll eller
körfältsassistans är aktiv.
4.5 Använda förarstödssystemen
173
4
Körning

Körfältets båda yttersidor visas:
Indikerar att rattassistansen i
körfältsassistansen är aktiv.
En yttersida av körfältet visas:
Indikerar att rattassistansen i
styrningskontrollen är aktiv.
Körfältets båda yttersidor blinkar:
Uppmärksammar föraren på att en
åtgärd krävs för att stanna kvar i
mitten av körfältet
(körfältsassistans).
3Funktionen körfilsvarning, display
Visas när informationsdisplayen är
inställd på förarstödssystemets
informationsdisplay.
Ytan i visade vita linjer är vit
Indikerar att systemet känner av vita
(gula) linjer eller en riktning
*.Om
bilen lämnar sitt körfält blinkar de
vita linjerna, som visas på bilens sida,
med orange sken.
Ytan innanför visade linjer är svart
Indikerar att systemet inte kan känna
av vita (gula) linjer eller en riktning,
*
eller att det har stängts av tillfälligt.*: Gränsen mellan asfalt och
vägkanten, t.ex. gräs, jord eller en
vägkant
4Visning av uppföljningskörning
Visas när informationsdisplayen är
inställd på förarstödssystemets
informationsdisplay.
Indikerar att körfältsassistansens
styrassistans är aktiv genom att den
övervakar det framförvarande
fordonets position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig
kan din bil röra sig på samma sätt. Var
alltid uppmärksam på omgivningen
och använd ratten när det behövs för
att korrigera bilens riktning och
säkerställa säkerheten.
Driftsvillkor för respektive funktion
• Körfilsvarning, funktion
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– LTA är aktiverat.
– Bilens hastighet är minst cirka
50 km/tim.
*1
– Systemet känner av vita (gula)
körfältslinjer eller en riktning*2.
(Om en vit [gul] linje eller riktning*2
bara detekteras på en sida kommer
systemet att bara aktiveras på den
detekterade sidan.)
– Körfältets bredd är minst cirka 3 m.
– Körriktningsvisaren används inte.
(Modeller med BSM: Utom när en
annan bil är i körfältet på sidan som
körriktningsvisaren indikerade)
– Bilen körs inte i en snäv kurva.
– Inga systemstörningar känns av.
(→Sid. 176)
*1: Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim när
körfältsassistansen är aktiverad.
*2: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en kantsten
• Styrassistans
Den här funktionen aktiveras när
samtliga följande förutsättningar
uppfylls, utöver
driftsförutsättningarna för
funktionen för körfilsvarning.
4.5 Använda förarstödssystemen
174

– Bilen varken accelereras eller
bromsas in till minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.
• Trötthetsvarnare, funktion
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– Trötthetsvarnaren
på
informationsdisplayen är inställd på
”ON”. (→Sid. 75)
– Bilens hastighet är minst cirka
50 km/tim.
– Körfältets bredd är minst cirka 3 m.
– Inga systemstörningar känns av.
(→Sid. 176)
• Körfältsassistans
Den här funktionen aktiveras när
samtliga nedanstående
förutsättningar uppfylls.
– LTA är aktiverat.
– Inställningen av ”Lane Center” i
på informationsdisplayen är inställd
på ”ON”. (→Sid. 75)
– Den här funktionen känner av vita
(gula) körfältslinjer eller ett
framförvarande fordons läge (utom
om det framförvarande fordonet är
litet, t.ex. en motorcykel).
– Den aktiva farthållaren med radar
från 0 km/tim är aktiv i läget för
avståndshållning bil-till-bil.
– Körfältets bredd är cirka 3 till 4 m.
– Körriktningsvisaren används inte.
– Bilen körs inte i en snäv kurva.
– Inga systemstörningar känns av.
(→Sid. 176)
– Bilen varken accelereras eller
bromsas in med minst ett fastställt
värde.
– Ratten används inte med en kraft
som är lämplig för filbyte.
– ABS, VSC, TRC och PCS är inte
aktiva.
– TRC eller VSC är inte avstängda.– Ingen varning för inga händer på
ratten visas. (→Sid. 176)
– Bilen körs mitt i körfältet.
– Styrningsassistansen är inte aktiv.
Tillfällig avstängning av funktioner
• Om driftsförutsättningarna inte
längre uppfylls kan funktionen
tillfälligt stängas av. När
driftsförutsättningarna uppfylls igen
återställs funktionen automatiskt.
(→Sid. 175)
• Om driftsförutsättningarna
(→Sid. 175) inte längre uppfylls
medan körfältsassistansen aktiv kan
en summerton höras för att indikera
att funktionen är tillfälligt avstängd.
Styrningskontroll/körfältsassistans
• Beroende på bilens hastighet, läge i
körfältet, vägens skick etc, känner
föraren inte alltid av att funktionen är
aktiv, eller funktionen aktiveras
eventuellt inte alls.
• Funktionens styrningskontroll
åsidosätts när föraren vrider på
ratten.
• Försök inte testa styrningskontrollen.
Körfilsvarning, funktion
• Varningssummern kan var svår att
urskilja bland högt ljud utifrån, t.ex.
om ljudanläggningen har hög volym.
• Om vägens kanter
*varken är tydliga
eller raka kommer inte
körfilsvarningen att aktiveras.
• Modeller med BSM: Systemet kan inte
alltid bedöma om det är risk för
kollision med ett fordon i ett
närliggande körfält.
• Försök inte testa körfilsvarningen.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
4.5 Använda förarstödssystemen
175
4
Körning

Varning för inga händer på ratten
I följande situationer visas ett
varningsmeddelande som uppmanar
föraren att hålla i ratten och symbolen
på bilden visas på informationsdisplayen
för att varna föraren. Varningen upphör
när systemet bedömer att föraren håller
i ratten. Ha alltid händerna på ratten när
det här systemet används oavsett
varningar.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
körfältsassistansen är aktiv.
Om föraren fortsätter att inte ha
händerna på ratten hörs summertonen,
föraren varnas och funktionen stängs
tillfälligt av. Denna varning fungerar på
samma sätt när föraren oupphörligt bara
använder ratten med små vridningar.
• Om systemet bedömer att bilen
eventuellt kommer att avvika från
körfältet vid körning i en kurva medan
körfältsassistansen är aktiv.
Beroende på bilens skick och rådande
vägförhållanden aktiveras eventuellt
inte varningen.
• När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är aktiv
hörs summertonen och föraren varnas.
För varje gång summertonen hörs blir
den längre.Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad hörs en
summerton och ett
varningsmeddelande visas som
uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• ”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
4.5 Använda förarstödssystemen
176

• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas eftersom
körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 80)
4.5.4 RSA
(Vägskyltsigenkänning)*
*: I förekommande fall
Sammanfattning av funktioner
RSA-systemet känner av specifika
vägskyltar med frontkameran och/eller
navigationssystemet (om det finns
information om
hastighetsbegränsningar) för att
informera föraren via displayen.
Om systemet bedömer att
körhastigheten är över
hastighetsbegränsningen, utför
förbjudna åtgärder, etc enligt
detekterade vägskyltar varnas föraren via
synlig avisering och aviseringssummer
*.
*: Den här inställningen ska
specialinställas.
VARNING!
Innan du använder RSA
Förlita dig inte enbart på
RSA-systemet. RSA är ett system som
bistår föraren med information. Det
ersätter dock inte förarens egen syn
och uppmärksamhet. Uppmärksamma
alltid gällande trafikbestämmelser för
köra säkert.
Indikering på informationsdisplay
Om frontkameran känner av en skylt
och/eller information om en skylt finns i
navigationssystemet så visas skylten på
informationsdisplayen.
• När information från
förarstödsystemet väljs kan upp till
3 skyltar visas. (→Sid. 75)
• Om en annan flik än information för
förarstödssystemet väljs kommer
följande typer av vägskyltar att visas.
(→Sid. 75)
– Hastighetsbegränsningsskylt
– Skylt relaterad till
hastighetsbegränsning (motorväg,
motortrafikled, tättbebyggt område
eller bostadsområde)
4.5 Använda förarstödssystemen
177
4
Körning

– Skylt för förbud upphör
– Skylt för förbjuden infart*(när
meddelande är nödvändigt)
– Hastighetsbegränsningsskylt med
tilläggstavla (endast påfart)
*: Modeller med navigationssystemOm andra skyltar än
hastighetsbegränsningsskyltar känns av
visas de i en överlappande stapel under
den aktuella begränsningsskylten.
Typer av vägskyltar i systemet
Följande typer av vägskyltar, inklusive elektroniska skyltar och blinkande skyltar, visas.
En icke-officiell vägskylt (som inte uppfyller Wien-konventionen) eller en vägskylt som
nyligen lanserats visas eventuellt inte.
• Hastighetsbegränsningsskyltar
*
Vägskyltar Typ Vägskyltar Typ
Hastighetsbegräns-
ning börjar/Zon för
maxfart börjarHastighetsbegränsning
upphör/zon för max.fart
upphör
*: Ingen information om hastighetsgränsvisas när varken information om skylt för
hastighetsgräns eller hastighetsrelaterad information finns.
• Hastighetsgränsrelaterad information
*1, 2
Vägskyltar Typ Vägskyltar Typ
Påfart till motorvägAvfart från motorväg
Påfart till motortrafik-
ledAvfart från motortrafikled
Tättbebyggt områdeTättbebyggt område upphör
Tättbebyggt områdeTättbebyggt område upphör
4.5 Använda förarstödssystemen
178
