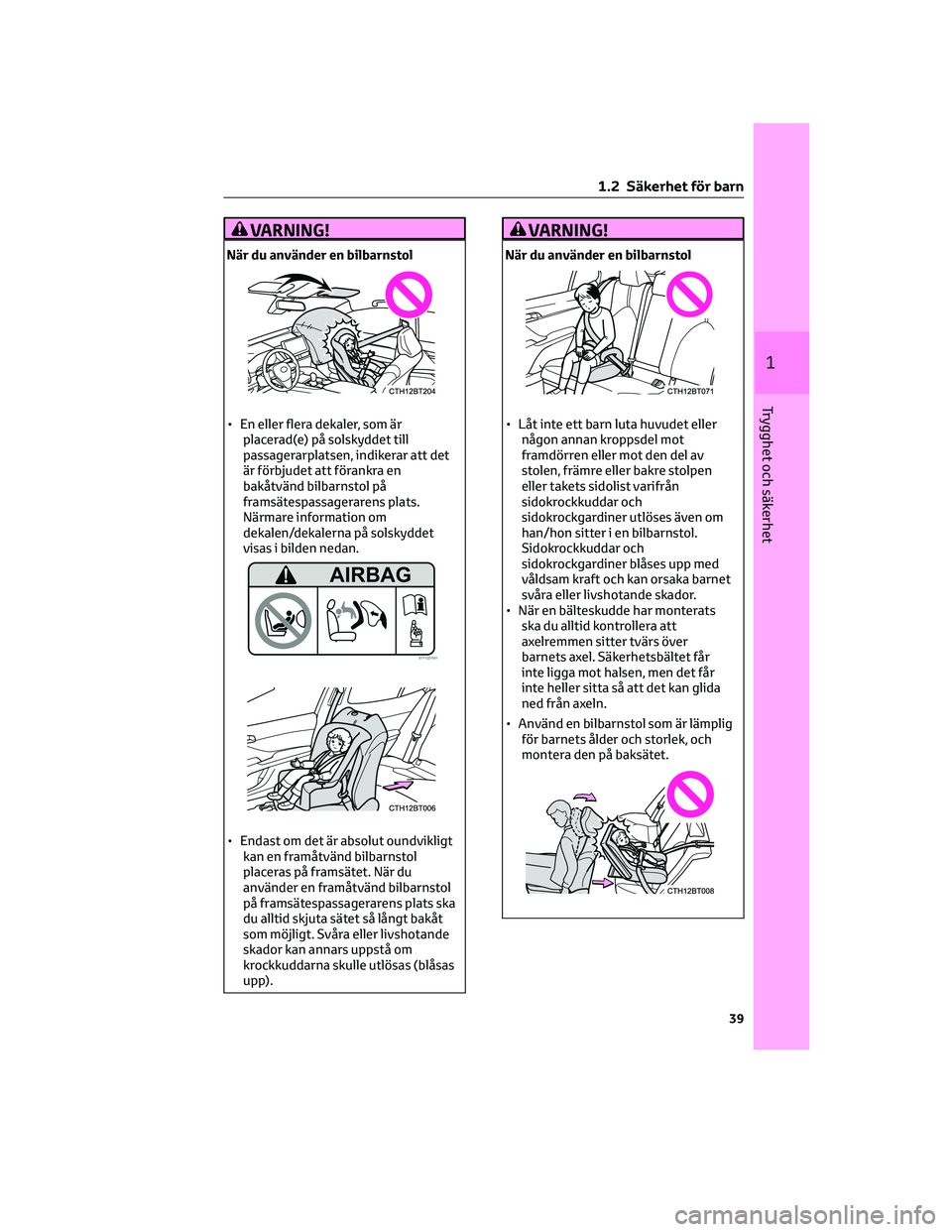

VARNING!
När du använder en bilbarnstol
• En eller flera dekaler, som är
placerad(e) på solskyddet till
passagerarplatsen, indikerar att det
är förbjudet att förankra en
bakåtvänd bilbarnstol på
framsätespassagerarens plats.
Närmare information om
dekalen/dekalerna på solskyddet
visas i bilden nedan.
• Endast om det är absolut oundvikligt
kan en framåtvänd bilbarnstol
placeras på framsätet. När du
använder en framåtvänd bilbarnstol
på framsätespassagerarens plats ska
du alltid skjuta sätet så långt bakåt
som möjligt. Svåra eller livshotande
skador kan annars uppstå om
krockkuddarna skulle utlösas (blåsas
upp).
VARNING!
När du använder en bilbarnstol
• Låt inte ett barn luta huvudet eller
någon annan kroppsdel mot
framdörren eller mot den del av
stolen, främre eller bakre stolpen
eller takets sidolist varifrån
sidokrockkuddar och
sidokrockgardiner utlöses även om
han/hon sitter i en bilbarnstol.
Sidokrockkuddar och
sidokrockgardiner blåses upp med
våldsam kraft och kan orsaka barnet
svåra eller livshotande skador.
• När en bälteskudde har monterats
ska du alltid kontrollera att
axelremmen sitter tvärs över
barnets axel. Säkerhetsbältet får
inte ligga mot halsen, men det får
inte heller sitta så att det kan glida
ned från axeln.
• Använd en bilbarnstol som är lämplig
för barnets ålder och storlek, och
montera den på baksätet.
1 .2 Säkerhet för barn
39
1
Trygghet och säkerhet

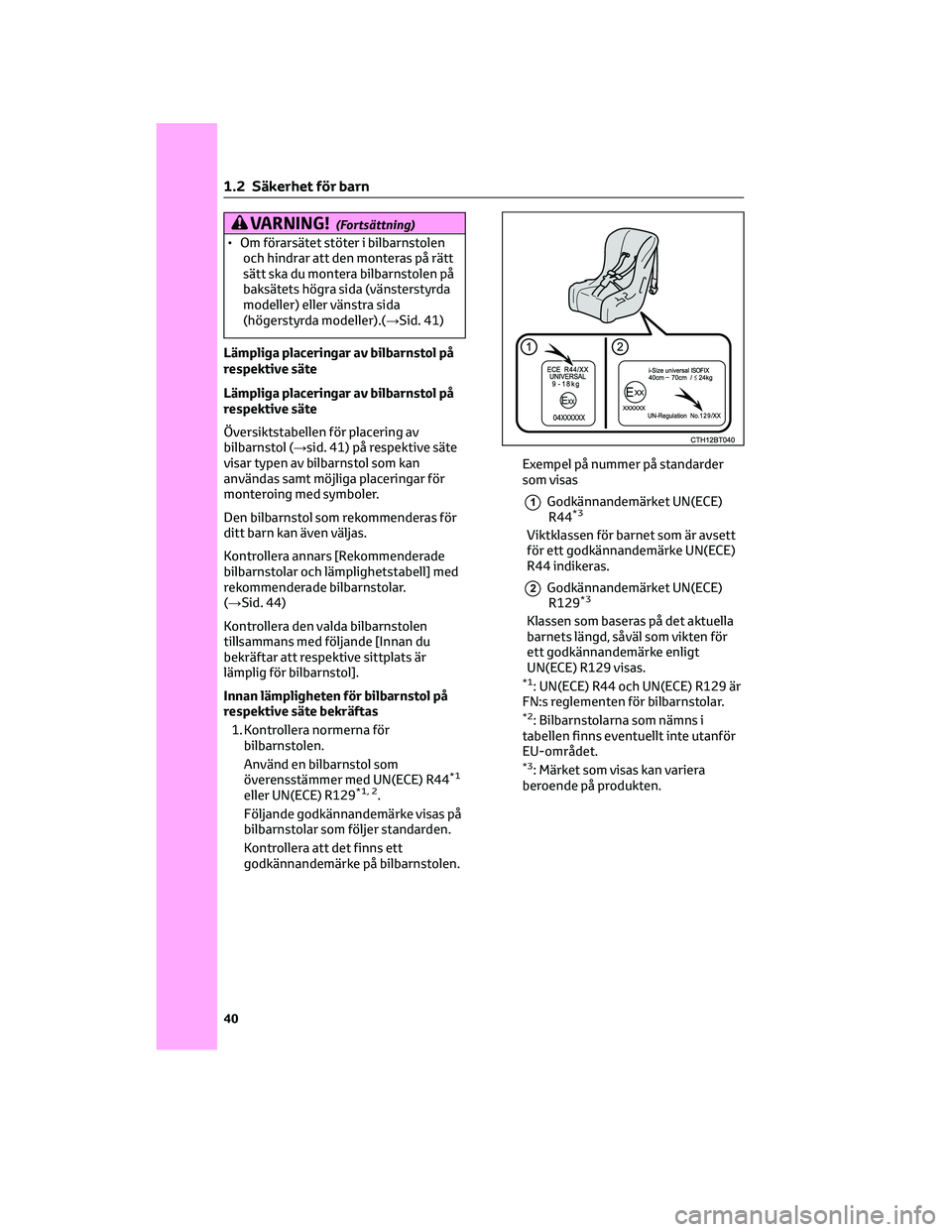

VARNING!(Fortsättning)
• Om förarsätet stöter i bilbarnstolen
och hindrar att den monteras på rätt
sätt ska du montera bilbarnstolen på
baksätets högra sida (vänsterstyrda
modeller) eller vänstra sida
(högerstyrda modeller).(→Sid. 41)
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämpliga placeringar av bilbarnstol på
respektive säte
Översiktstabellen för placering av
bilbarnstol (→sid. 41) på respektive säte
visar typen av bilbarnstol som kan
användas samt möjliga placeringar för
monteroing med symboler.
Den bilbarnstol som rekommenderas för
ditt barn kan även väljas.
Kontrollera annars [Rekommenderade
bilbarnstolar och lämplighetstabell] med
rekommenderade bilbarnstolar.
(→Sid. 44)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan du
bekräftar att respektive sittplats är
lämplig för bilbarnstol].
Innan lämpligheten för bilbarnstol på
respektive säte bekräftas
1. Kontrollera normerna för
bilbarnstolen.
Använd en bilbarnstol som
överensstämmer med UN(ECE) R44
*1
eller UN(ECE) R129*1, 2.
Följande godkännandemärke visas på
bilbarnstolar som följer standarden.
Kontrollera att det finns ett
godkännandemärke på bilbarnstolen.Exempel på nummer på standarder
som visas
1Godkännandemärket UN(ECE)
R44*3
Viktklassen för barnet som är avsett
för ett godkännandemärke UN(ECE)
R44 indikeras.
2Godkännandemärket UN(ECE)
R129*3
Klassen som baseras på det aktuella
barnets längd, såväl som vikten för
ett godkännandemärke enligt
UN(ECE) R129 visas.
*1: UN(ECE) R44 och UN(ECE) R129 är
FN:s reglementen för bilbarnstolar.
*2: Bilbarnstolarna som nämns i
tabellen finns eventuellt inte utanför
EU-området.
*3: Märket som visas kan variera
beroende på produkten.
1 .2 Säkerhet för barn
40

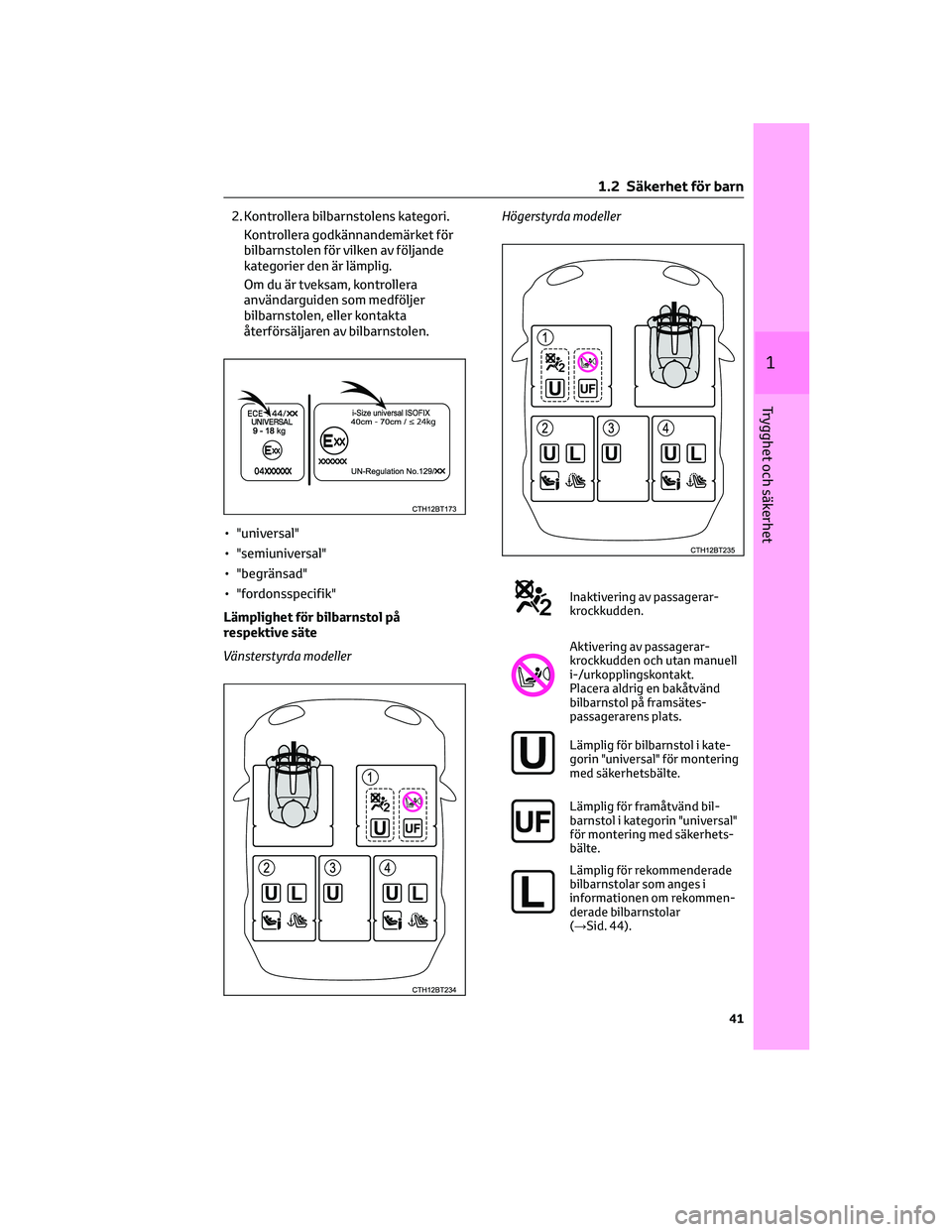

2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen för vilken av följande
kategorier den är lämplig.
Om du är tveksam, kontrollera
användarguiden som medföljer
bilbarnstolen, eller kontakta
återförsäljaren av bilbarnstolen.
• "universal"
• "semiuniversal"
• "begränsad"
• "fordonsspecifik"
Lämplighet för bilbarnstol på
respektive säte
Vänsterstyrda modellerHögerstyrda modeller
Inaktivering av passagerar-
krockkudden.
Aktivering av passagerar-
krockkudden och utan manuell
i-/urkopplingskontakt.
Placera aldrig en bakåtvänd
bilbarnstol på framsätes-
passagerarens plats.
Lämplig för bilbarnstol i kate-
gorin "universal" för montering
med säkerhetsbälte.
Lämplig för framåtvänd bil-
barnstol i kategorin "universal"
för montering med säkerhets-
bälte.
Lämplig för rekommenderade
bilbarnstolar som anges i
informationen om rekommen-
derade bilbarnstolar
(→Sid. 44).
1 .2 Säkerhet för barn
41
1
Trygghet och säkerhet

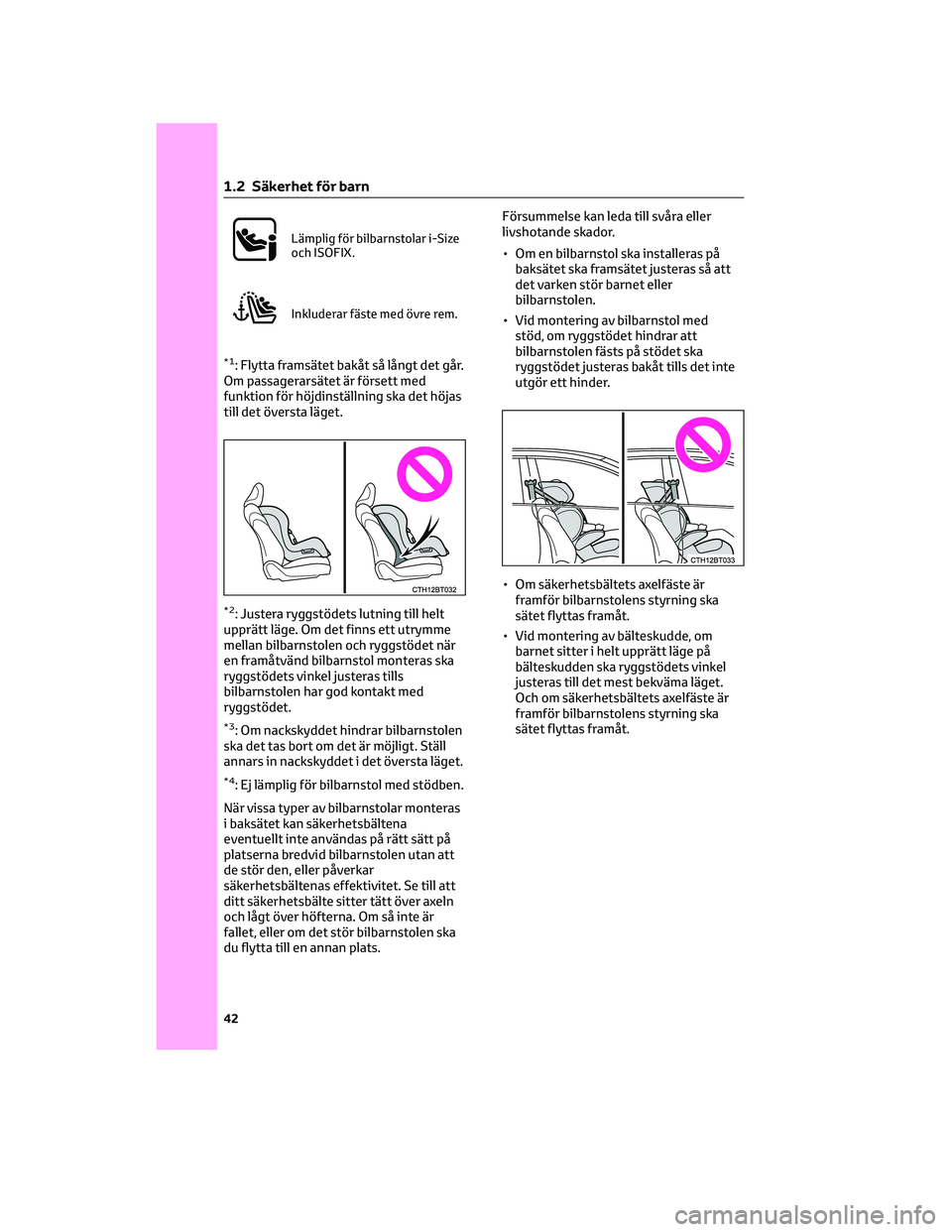

Lämplig för bilbarnstolar i-Size
och ISOFIX.
Inkluderar fäste med övre rem.
*1: Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
*2: Justera ryggstödets lutning till helt
upprätt läge. Om det finns ett utrymme
mellan bilbarnstolen och ryggstödet när
en framåtvänd bilbarnstol monteras ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt med
ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.
*4: Ej lämplig för bilbarnstol med stödben.
När vissa typer av bilbarnstolar monteras
i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt på
platserna bredvid bilbarnstolen utan att
de stör den, eller påverkar
säkerhetsbältenas effektivitet. Se till att
ditt säkerhetsbälte sitter tätt över axeln
och lågt över höfterna. Om så inte är
fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats.Försummelse kan leda till svåra eller
livshotande skador.
• Om en bilbarnstol ska installeras på
baksätet ska framsätet justeras så att
det varken stör barnet eller
bilbarnstolen.
• Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte
utgör ett hinder.
• Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
• Vid montering av bälteskudde, om
barnet sitter i helt upprätt läge på
bälteskudden ska ryggstödets vinkel
justeras till det mest bekväma läget.
Och om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
1 .2 Säkerhet för barn
42

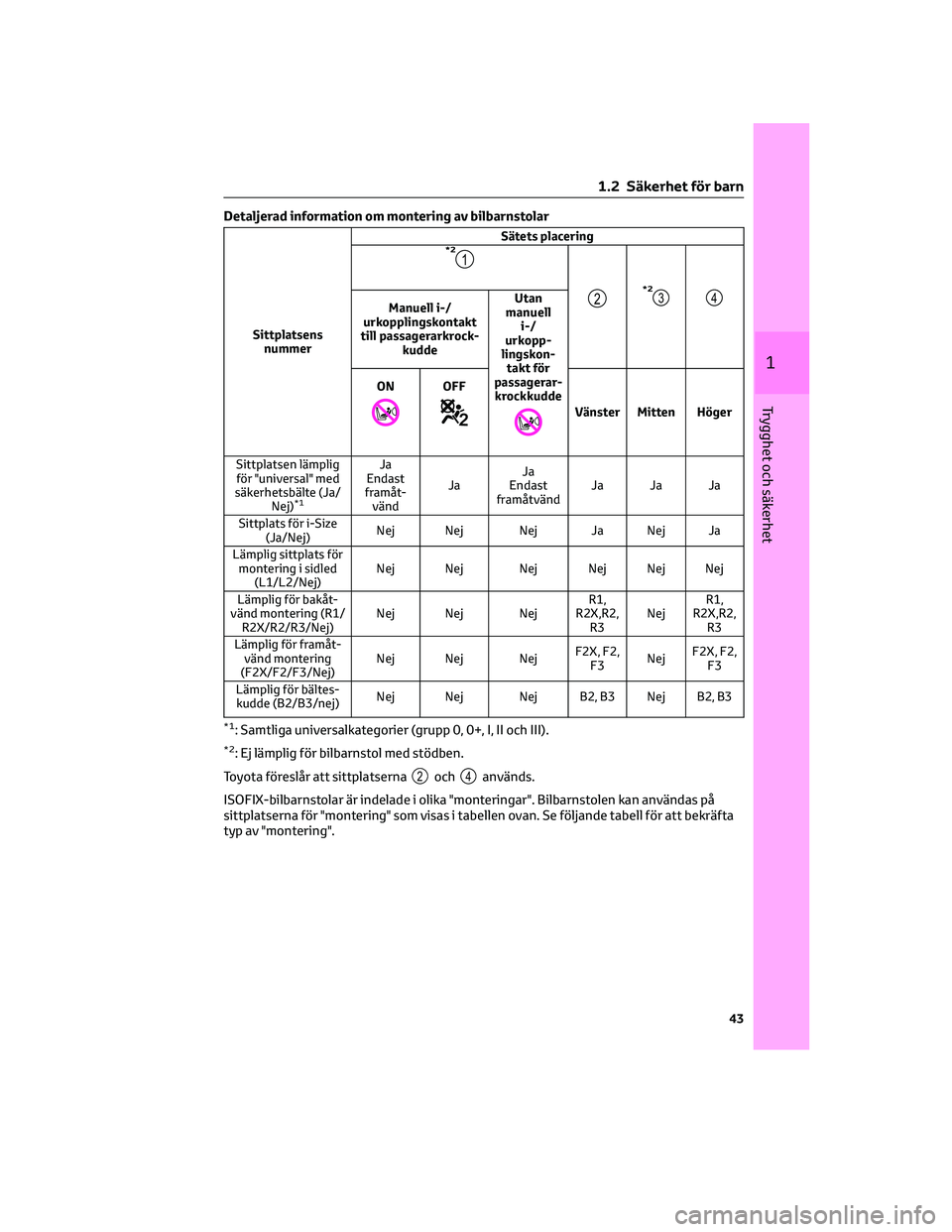

Detaljerad information om montering av bilbarnstolar
Sittplatsens
nummerSätets placering
*21
2*234Manuell i-/
urkopplingskontakt
till passagerarkrock-
kuddeUtan
manuell
i-/
urkopp-
lingskon-
takt för
passagerar-
krockkudde
ONOFF
Vänster Mitten Höger
Sittplatsen lämplig
för "universal" med
säkerhetsbälte (Ja/
Nej)
*1
Ja
Endast
framåt-
vändJaJa
Endast
framåtvändJa Ja Ja
Sittplats för i-Size
(Ja/Nej)Nej Nej Nej Ja Nej Ja
Lämplig sittplats för
montering i sidled
(L1/L2/Nej)Nej Nej Nej Nej Nej Nej
Lämplig för bakåt-
vänd montering (R1/
R2X/R2/R3/Nej)Nej Nej NejR1,
R2X,R2,
R3NejR1,
R2X,R2,
R3
Lämplig för framåt-
vänd montering
(F2X/F2/F3/Nej)Nej Nej NejF2X, F2,
F3NejF2X, F2,
F3
Lämplig för bältes-
kudde (B2/B3/nej)Nej Nej Nej B2, B3 Nej B2, B3
*1: Samtliga universalkategorier (grupp 0, 0+, I, II och III).
*2: Ej lämplig för bilbarnstol med stödben.
Toyota föreslår att sittplatserna
2och4används.
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering".
1 .2 Säkerhet för barn
43
1
Trygghet och säkerhet

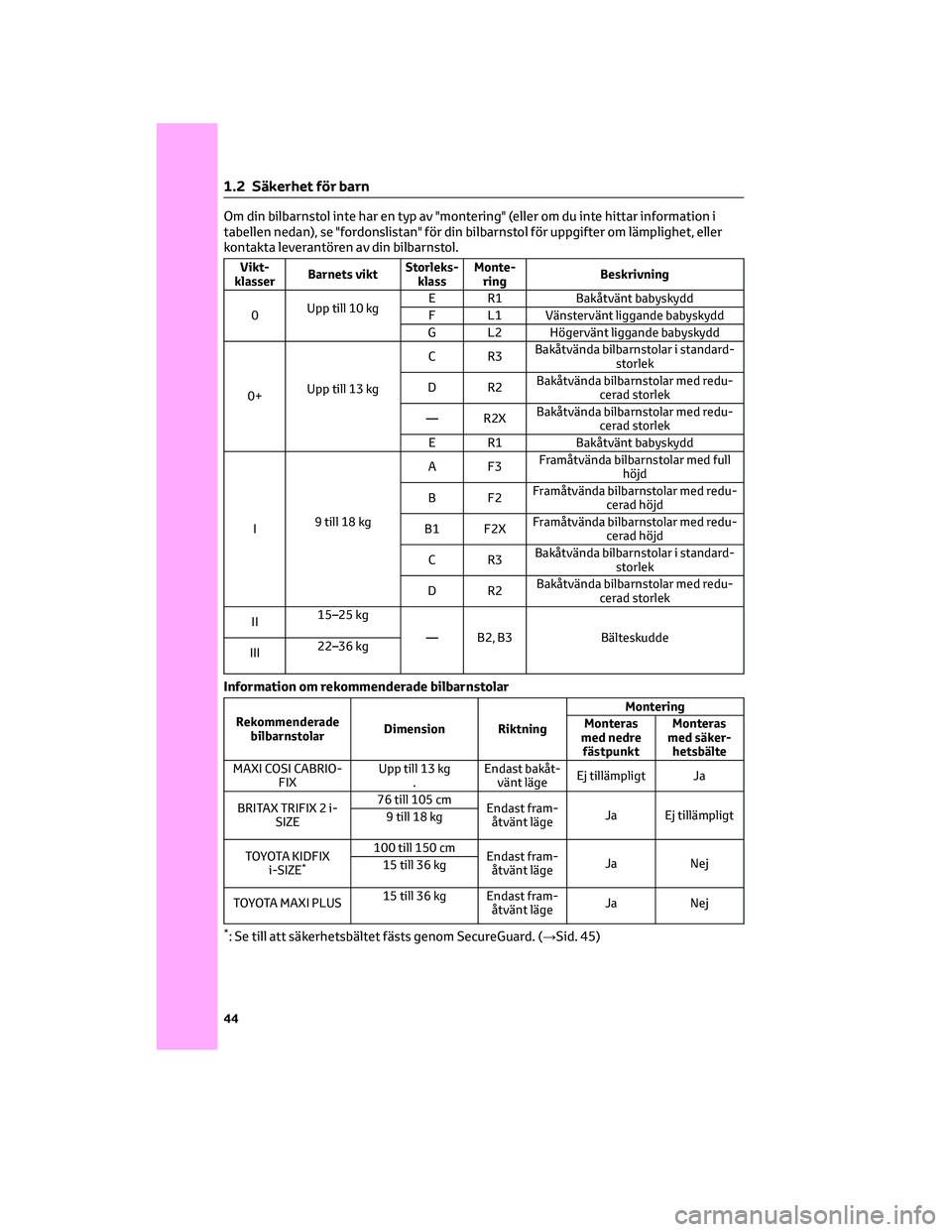

Om din bilbarnstol inte har en typ av "montering" (eller om du inte hittar information i
tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om lämplighet, eller
kontakta leverantören av din bilbarnstol.
Vikt-
klasserBarnets viktStorleks-
klassMonte-
ringBeskrivning
0Upp till 10 kgE R1 Bakåtvänt babyskydd
F L1 Vänstervänt liggande babyskydd
G L2 Högervänt liggande babyskydd
0+Upp till 13 kgCR3Bakåtvända bilbarnstolar i standard-
storlek
DR2Bakåtvända bilbarnstolar med redu-
cerad storlek
― R2XBakåtvända bilbarnstolar med redu-
cerad storlek
E R1 Bakåtvänt babyskydd
I9 till 18 kgAF3Framåtvända bilbarnstolar med full
höjd
BF2Framåtvända bilbarnstolar med redu-
cerad höjd
B1 F2XFramåtvända bilbarnstolar med redu-
cerad höjd
CR3Bakåtvända bilbarnstolar i standard-
storlek
DR2Bakåtvända bilbarnstolar med redu-
cerad storlek
II15–25 kg
― B2, B3 Bälteskudde
III22–36 kg
Information om rekommenderade bilbarnstolar
Rekommenderade
bilbarnstolarDimension RiktningMontering
Monteras
med nedre
fästpunktMonteras
med säker-
hetsbälte
MAXI COSI CABRIO-
FIXUpp till 13 kg
.Endast bakåt-
vänt lägeEj tillämpligt Ja
BRITAX TRIFIX 2 i-
SIZE76 till 105 cm
Endast fram-
åtvänt lägeJa Ej tillämpligt
9 till 18 kg
TOYOTA KIDFIX
i-SIZE
*
100 till 150 cm
Endast fram-
åtvänt lägeJa Nej
15 till 36 kg
TOYOTA MAXI PLUS15 till 36 kg Endast fram-
åtvänt lägeJa Nej
*: Se till att säkerhetsbältet fästs genom SecureGuard. (→Sid. 45)
1 .2 Säkerhet för barn
44

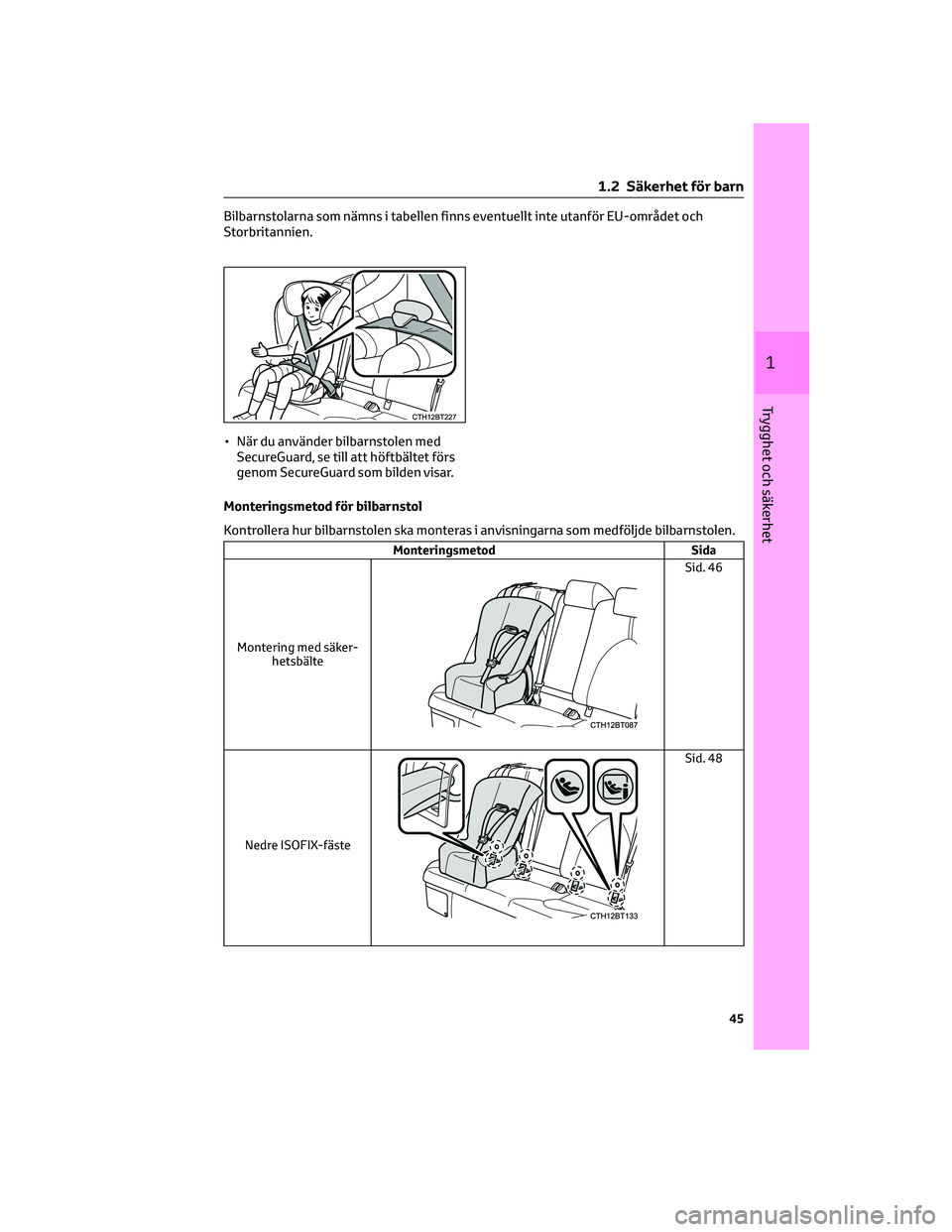

Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området och
Storbritannien.
• När du använder bilbarnstolen med
SecureGuard, se till att höftbältet förs
genom SecureGuard som bilden visar.
Monteringsmetod för bilbarnstol
Kontrollera hur bilbarnstolen ska monteras i anvisningarna som medföljde bilbarnstolen.
Monteringsmetod Sida
Montering med säker-
hetsbälte
Sid. 46
Nedre ISOFIX-fäste
Sid. 48
1 .2 Säkerhet för barn
45
1
Trygghet och säkerhet

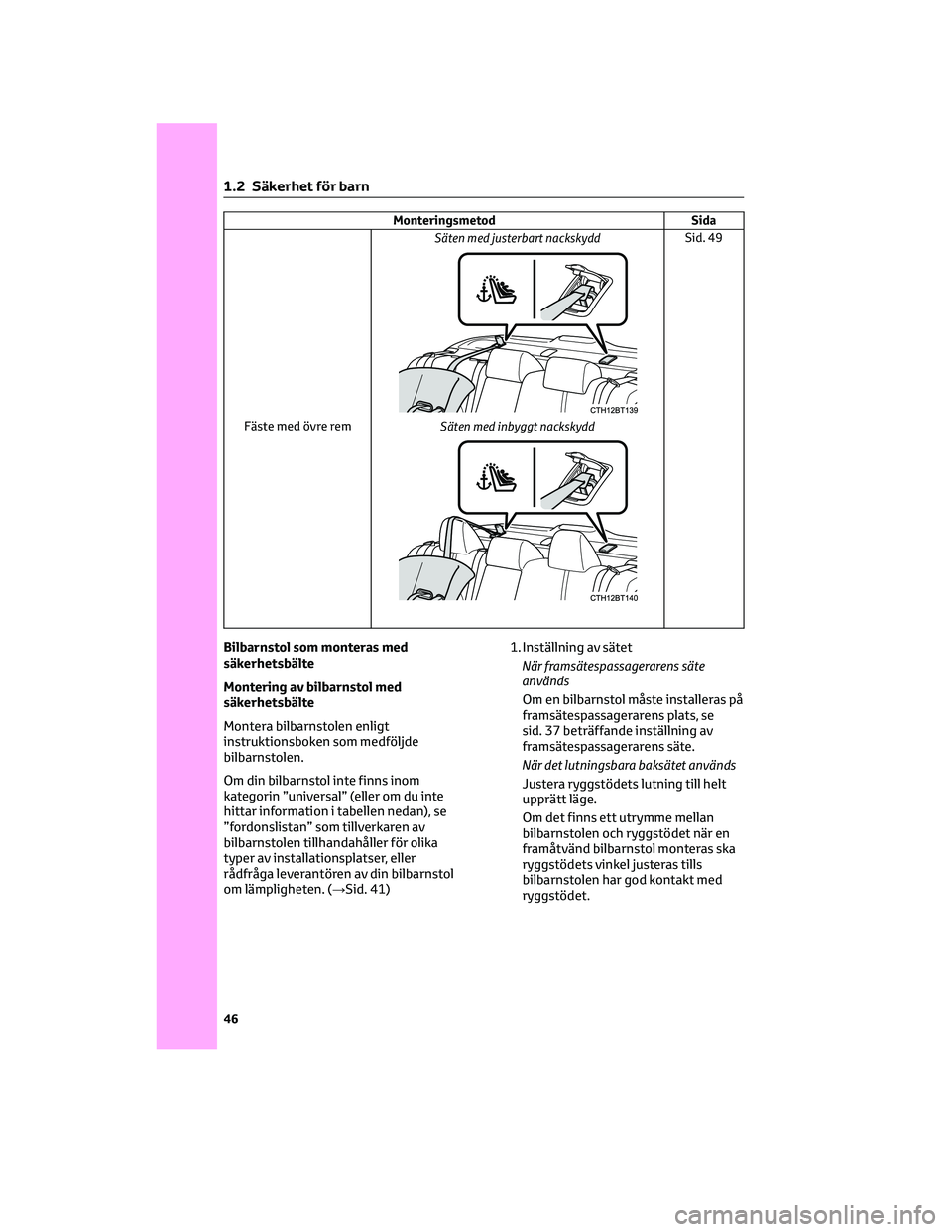

Monteringsmetod Sida
Fäste med övre remSäten med justerbart nackskydd
Säten med inbyggt nackskydd
Sid. 49
Bilbarnstol som monteras med
säkerhetsbälte
Montering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte finns inom
kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se
”fordonslistan” som tillverkaren av
bilbarnstolen tillhandahåller för olika
typer av installationsplatser, eller
rådfråga leverantören av din bilbarnstol
om lämpligheten. (→Sid. 41)1. Inställning av sätet
När framsätespassagerarens säte
används
Om en bilbarnstol måste installeras på
framsätespassagerarens plats, se
sid. 37 beträffande inställning av
framsätespassagerarens säte.
När det lutningsbara baksätet används
Justera ryggstödets lutning till helt
upprätt läge.
Om det finns ett utrymme mellan
bilbarnstolen och ryggstödet när en
framåtvänd bilbarnstol monteras ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt med
ryggstödet.
1 .2 Säkerhet för barn
46

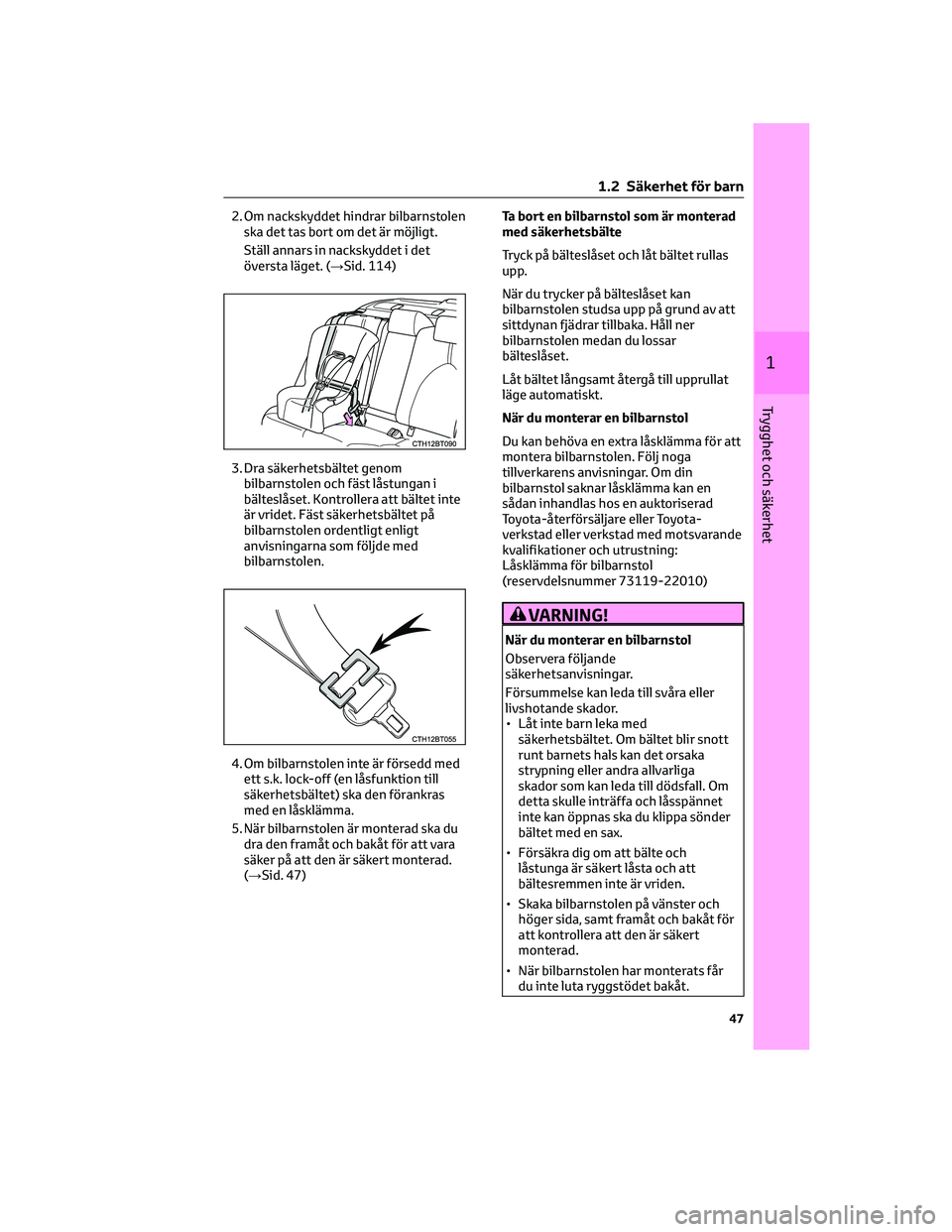

2. Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 114)
3. Dra säkerhetsbältet genom
bilbarnstolen och fäst låstungan i
bälteslåset. Kontrollera att bältet inte
är vridet. Fäst säkerhetsbältet på
bilbarnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen.
4. Om bilbarnstolen inte är försedd med
ett s.k. lock-off (en låsfunktion till
säkerhetsbältet) ska den förankras
med en låsklämma.
5. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 47)Ta bort en bilbarnstol som är monterad
med säkerhetsbälte
Tryck på bälteslåset och låt bältet rullas
upp.
När du trycker på bälteslåset kan
bilbarnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner
bilbarnstolen medan du lossar
bälteslåset.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att
montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din
bilbarnstol saknar låsklämma kan en
sådan inhandlas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller verkstad med motsvarande
kvalifikationer och utrustning:
Låsklämma för bilbarnstol
(reservdelsnummer 73119-22010)
VARNING!
När du monterar en bilbarnstol
Observera följande
säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
• Låt inte barn leka med
säkerhetsbältet. Om bältet blir snott
runt barnets hals kan det orsaka
strypning eller andra allvarliga
skador som kan leda till dödsfall. Om
detta skulle inträffa och låsspännet
inte kan öppnas ska du klippa sönder
bältet med en sax.
• Försäkra dig om att bälte och
låstunga är säkert låsta och att
bältesremmen inte är vriden.
• Skaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt för
att kontrollera att den är säkert
monterad.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
1 .2 Säkerhet för barn
47
1
Trygghet och säkerhet

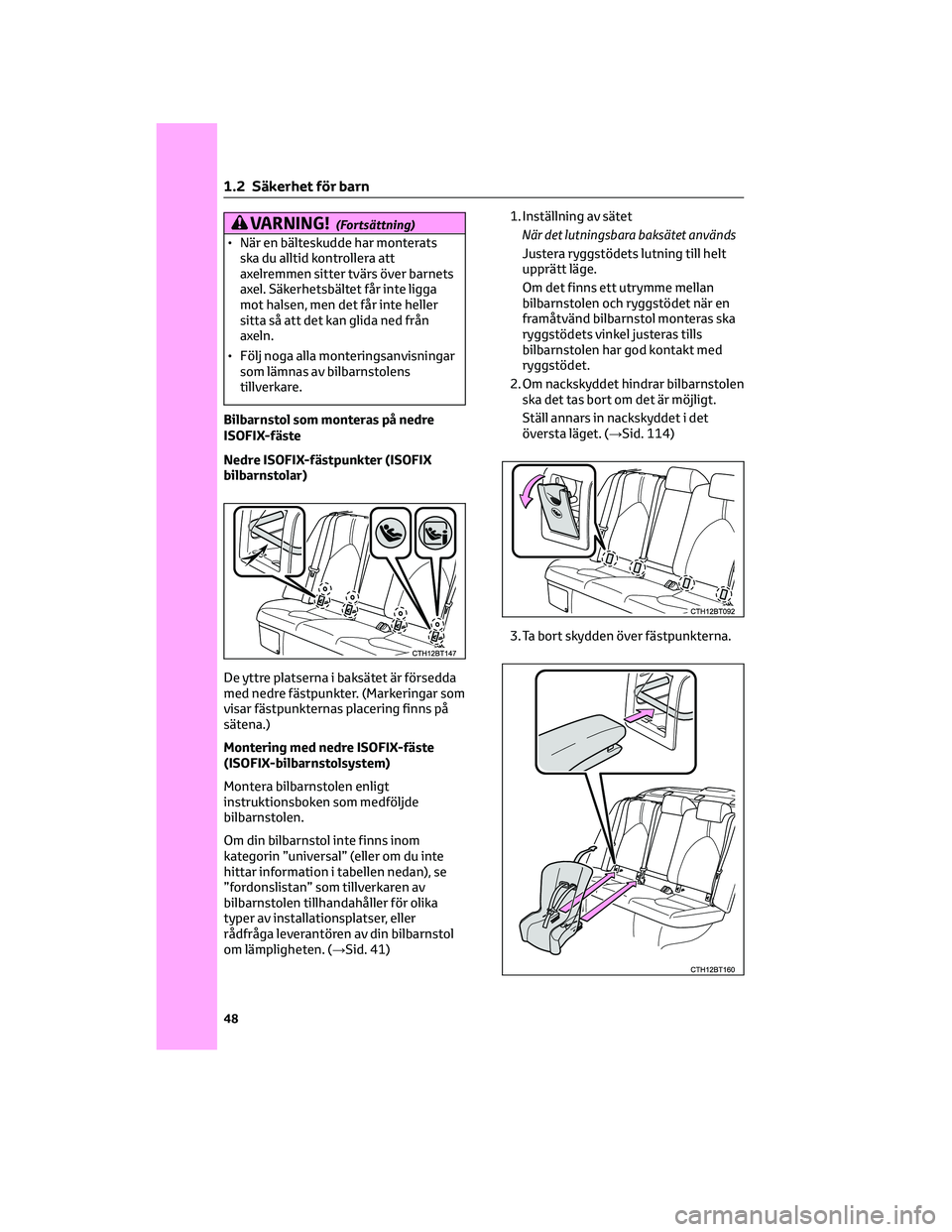

VARNING!(Fortsättning)
• När en bälteskudde har monterats
ska du alltid kontrollera att
axelremmen sitter tvärs över barnets
axel. Säkerhetsbältet får inte ligga
mot halsen, men det får inte heller
sitta så att det kan glida ned från
axeln.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
Bilbarnstol som monteras på nedre
ISOFIX-fäste
Nedre ISOFIX-fästpunkter (ISOFIX
bilbarnstolar)
De yttre platserna i baksätet är försedda
med nedre fästpunkter. (Markeringar som
visar fästpunkternas placering finns på
sätena.)
Montering med nedre ISOFIX-fäste
(ISOFIX-bilbarnstolsystem)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte finns inom
kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se
”fordonslistan” som tillverkaren av
bilbarnstolen tillhandahåller för olika
typer av installationsplatser, eller
rådfråga leverantören av din bilbarnstol
om lämpligheten. (→Sid. 41)1. Inställning av sätet
När det lutningsbara baksätet används
Justera ryggstödets lutning till helt
upprätt läge.
Om det finns ett utrymme mellan
bilbarnstolen och ryggstödet när en
framåtvänd bilbarnstol monteras ska
ryggstödets vinkel justeras tills
bilbarnstolen har god kontakt med
ryggstödet.
2. Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 114)
3. Ta bort skydden över fästpunkterna.
1 .2 Säkerhet för barn
48
