kontrolky TOYOTA CAMRY 2023 Návod na použití (in Czech)

OBSAH2
CAMRY_HV_EE_CZPro vaši informaci ...........................8
Jak číst tuto příručku ....................14
Jak vyhledat .................................15
Obrazový rejstřík ..........................16
1-1. Pro bezpečné používání
Před jízdou...........................34
Pro bezpečnou jízdu ............36
Bezpečnostní pásy ..............38
SRS airbagy.........................43
Systém manuálního zapnutí/
vypnutí airbagů ..................55
Opatření týkající se
výfukových plynů ...............58
1-2. Bezpečnost dětí
Jízda s dětmi........................59
Dětské zádržné systémy......60
1-3. Asistence v případě nouze
eCall.....................................83
1-4. Hybridní systém
Vlastnosti hybridního
systému .............................96
Pokyny pro
hybridní systém ...............100
1-5. Zabezpečovací systém
Systém imobilizéru.............107
Alarm .................................1082. Přístrojová deska
Výstražné kontrolky
a indikátory...................... 112
Přístroje a ukazatelé ......... 118
Multiinformační displej....... 122
Projekční displej ................ 142
Obrazovka monitoru
energie/spotřeby ............. 148
1Bezpečnost a zabezpečení
2Přístrojová deska

18Obrazový rejstřík
CAMRY_HV_EE_CZ
■Přístrojový panel (vozidla s levostranným řízením)
Spínač POWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 210
Startování hybridního systému/přepínání režimů . . . . . . . . . . S. 210
Nouzové vypnutí hybridního systému . . . . . . . . . . . . . . . . . . . S. 491
Když hybridní systém nestartuje . . . . . . . . . . . . . . . . . . . . . . . S. 545
Řadicí páka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 218
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 218
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 494
Když nelze pohybovat řadicí pákou . . . . . . . . . . . . . . . . . . . . . S. 222
Přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 118
Údaje přístrojů/seřízení osvětlení přístrojového panelu . . . . . S. 118
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . S. 112
Když se rozsvítí výstražná kontrolka . . . . . . . . . . . . . . . . . . . . S. 500
Multiinformační displej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 122
Zobrazení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 122
Když se zobrazí výstražná hlášení . . . . . . . . . . . . . . . . . . . . . S. 508
1
2
3

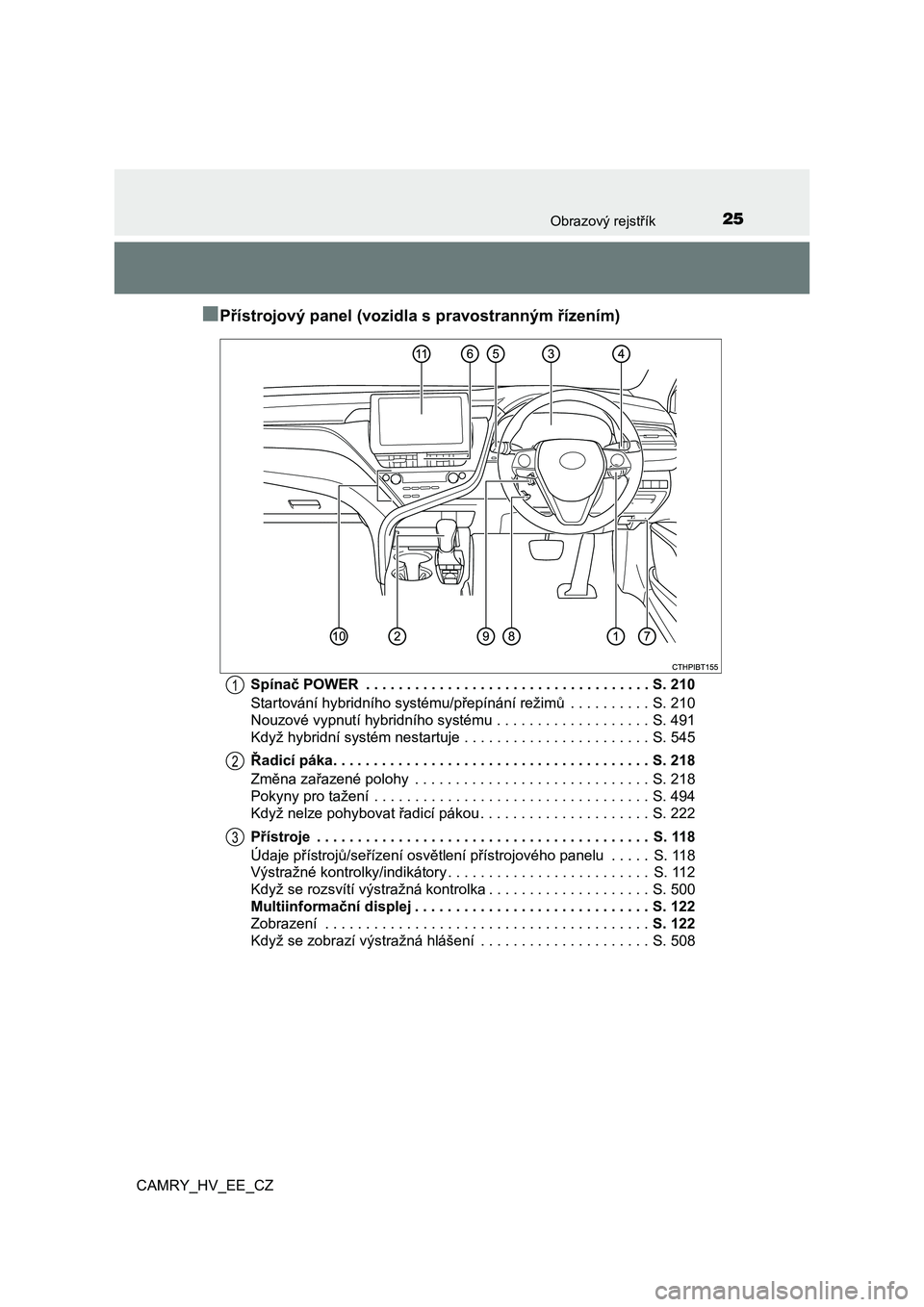

25Obrazový rejstřík
CAMRY_HV_EE_CZ
■Přístrojový panel (vozidla s pravostranným řízením)
Spínač POWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 210
Startování hybridního systému/přepínání režimů . . . . . . . . . . S. 210
Nouzové vypnutí hybridního systému . . . . . . . . . . . . . . . . . . . S. 491
Když hybridní systém nestartuje . . . . . . . . . . . . . . . . . . . . . . . S. 545
Řadicí páka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 218
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 218
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 494
Když nelze pohybovat řadicí pákou . . . . . . . . . . . . . . . . . . . . . S. 222
Přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 118
Údaje přístrojů/seřízení osvětlení přístrojového panelu . . . . . S. 118
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . S. 112
Když se rozsvítí výstražná kontrolka . . . . . . . . . . . . . . . . . . . . S. 500
Multiinformační displej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 122
Zobrazení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 122
Když se zobrazí výstražná hlášení . . . . . . . . . . . . . . . . . . . . . S. 508
1
2
3

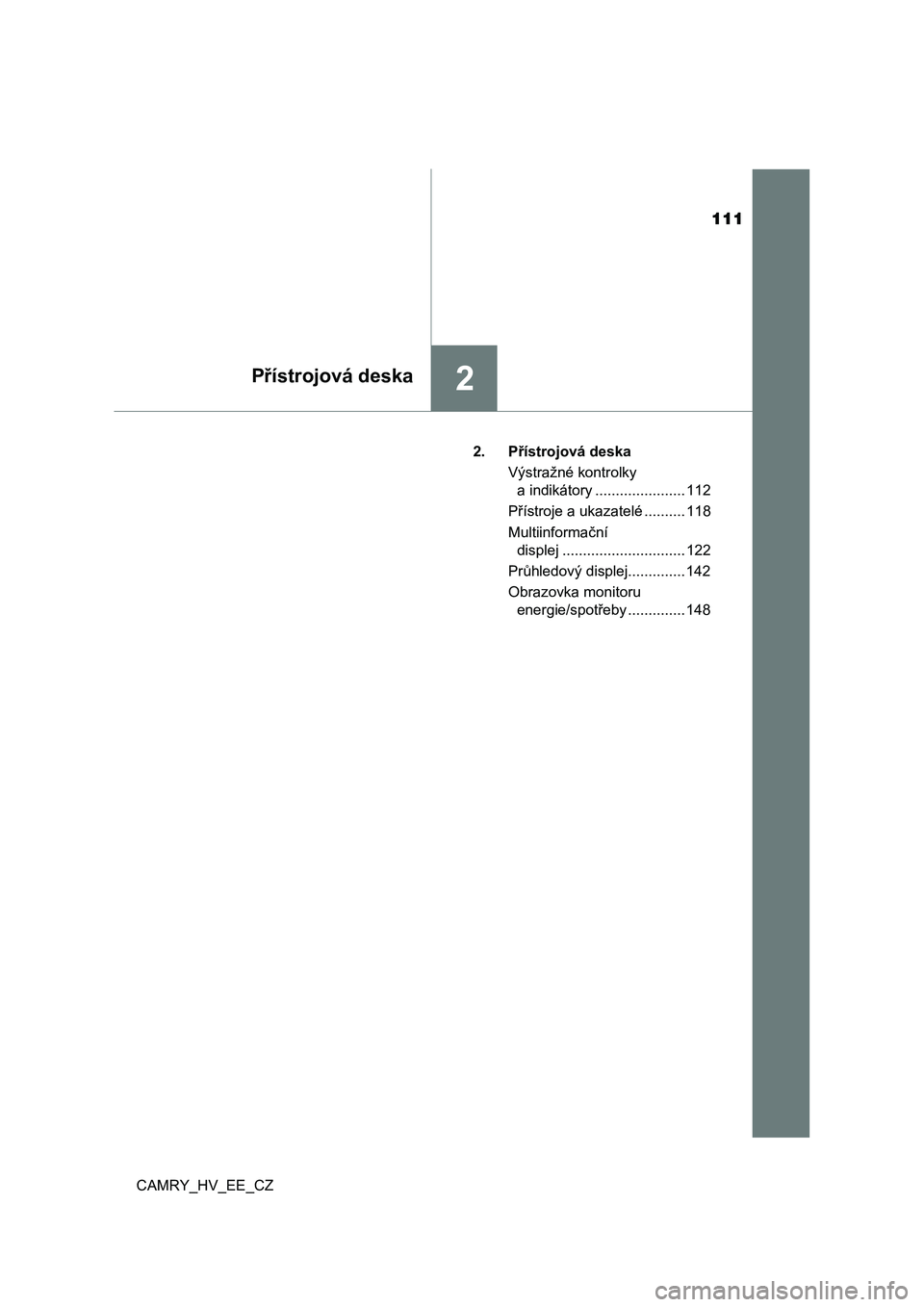

111
2Přístrojová deska
CAMRY_HV_EE_CZ2. Přístrojová deska
Výstražné kontrolky
a indikátory ...................... 112
Přístroje a ukazatelé .......... 118
Multiinformační
displej .............................. 122
Průhledový displej.............. 142
Obrazovka monitoru
energie/spotřeby .............. 148

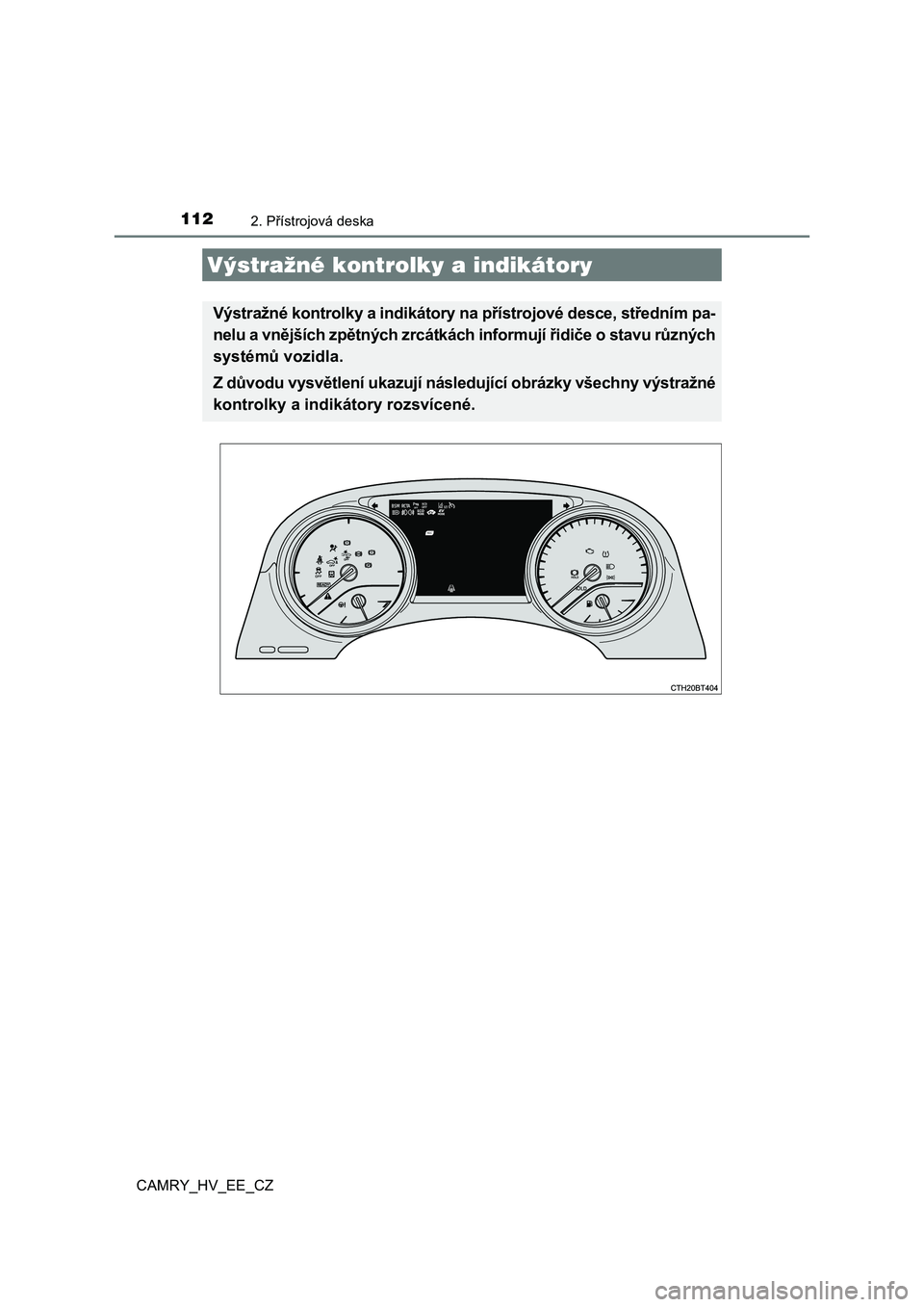

112
CAMRY_HV_EE_CZ
2. Přístrojová deska
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce, středním pa-
nelu a vnějších zpětných zrcátkác h informují řidiče o stavu různých
systémů vozidla.
Z důvodu vysvětlení ukazují následující obrázky všechny výstraž né
kontrolky a indikát ory rozsvícené.

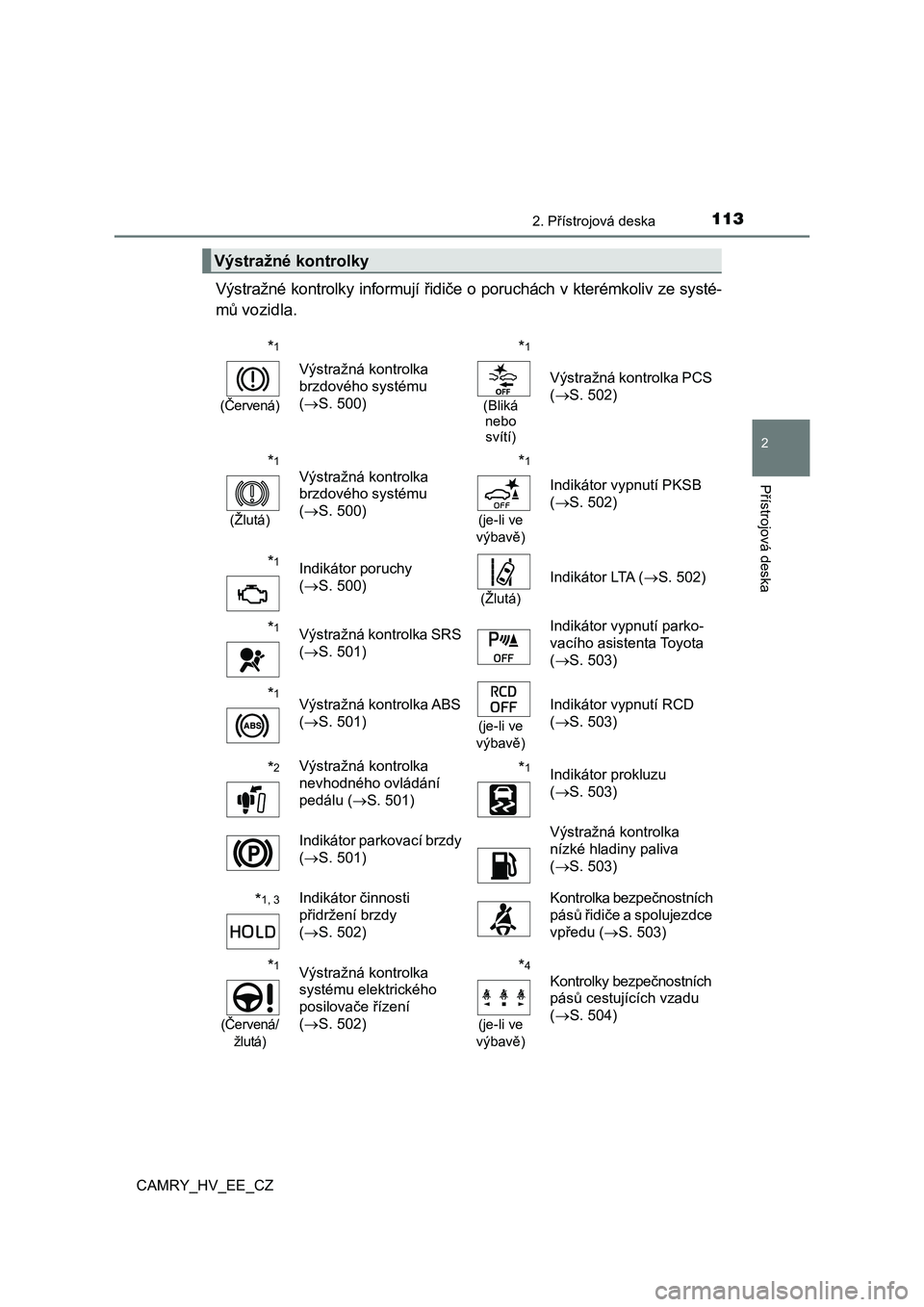

1132. Přístrojová deska
CAMRY_HV_EE_CZ
2
Přístrojová deska
Výstražné kontrolky informují řidiče o poruchách v kterémkoliv ze systé-
mů vozidla.
Výstražné kontrolky
*1
(Červená)
Výstražná kontrolka
brzdového systému
( S. 500)
*1
(Bliká
nebo
svítí)
Výstražná kontrolka PCS
( S. 502)
*1
(Žlutá)
Výstražná kontrolka
brzdového systému
( S. 500)
*1
(je-li ve
výbavě)
Indikátor vypnutí PKSB
( S. 502)
*1Indikátor poruchy
( S. 500)(Žlutá)
Indikátor LTA (S. 502)
*1Výstražná kontrolka SRS
( S. 501)
Indikátor vypnutí parko-
vacího asistenta Toyota
( S. 503)
*1Výstražná kontrolka ABS
( S. 501)(je-li ve
výbavě)
Indikátor vypnutí RCD
( S. 503)
*2Výstražná kontrolka
nevhodného ovládání
pedálu ( S. 501)
*1Indikátor prokluzu
( S. 503)
Indikátor parkovací brzdy
( S. 501)
Výstražná kontrolka
nízké hladiny paliva
( S. 503)
*1, 3Indikátor činnosti
přidržení brzdy
( S. 502)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu ( S. 503)
*1
(Červená/
žlutá)
Výstražná kontrolka
systému elektrického
posilovače řízení
( S. 502)
*4
(je-li ve
výbavě)
Kontrolky bezpečnostních
pásů cestujících vzadu
( S. 504)

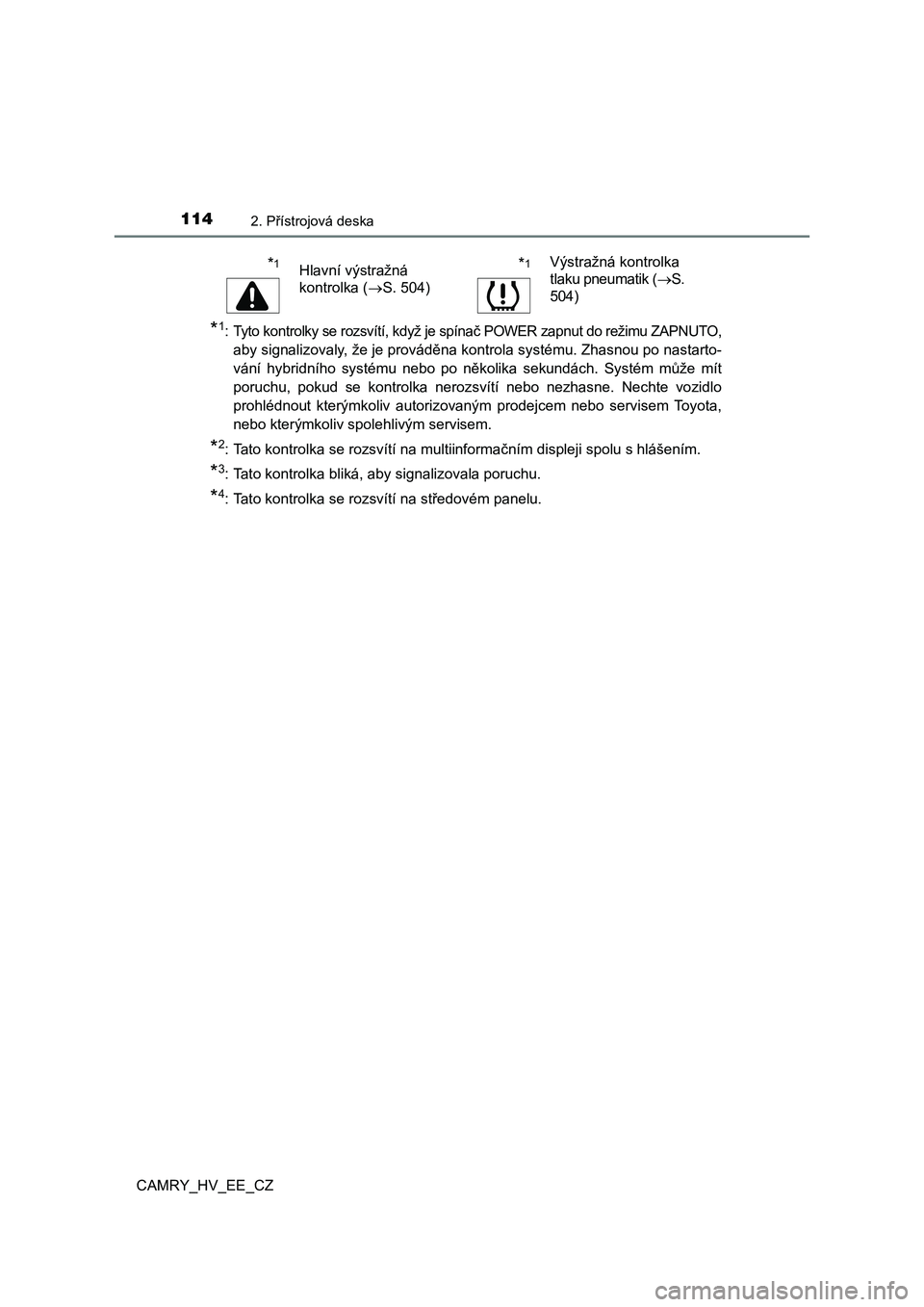

1142. Přístrojová deska
CAMRY_HV_EE_CZ
*1:Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZAPNUTO,
aby signalizovaly, že je prováděna kontrola systému. Zhasnou po nastarto-
vání hybridního systému nebo po několika sekundách. Systém může mít
poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte vo zidlo
prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem T oyota,
nebo kterýmkoliv spolehlivým servisem.
*2: Tato kontrolka se rozsvítí na multiinformačním displeji spolu s hlášením.
*3: Tato kontrolka bliká, aby signalizovala poruchu.
*4: Tato kontrolka se rozsvítí na středovém panelu.
*1Hlavní výstražná
kontrolka ( S. 504)
*1Výstražná kontrolka
tlaku pneumatik (S.
504)

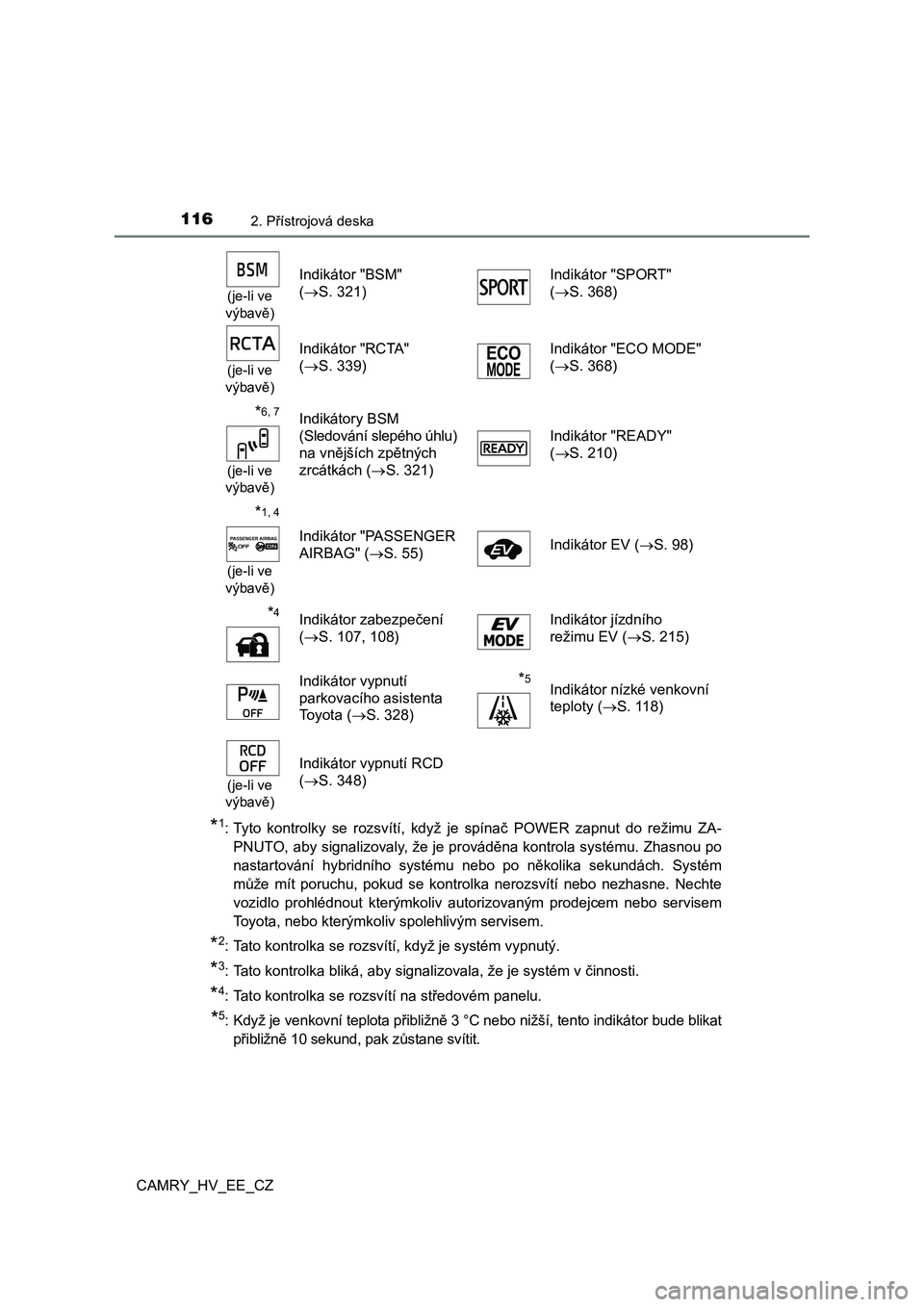

1162. Přístrojová deska
CAMRY_HV_EE_CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zha snou po
nastartování hybridního systému nebo po několika sekundách. Sys tém
může mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte
vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo se rvisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Tato kontrolka se rozsvítí, když je systém vypnutý.
*3: Tato kontrolka bliká, aby signalizovala, že je systém v činnos ti.
*4: Tato kontrolka se rozsvítí na středovém panelu.
*5: Když je venkovní teplota přibližně 3 °C nebo nižší, tento indikátor bude blikat
přibližně 10 sekund, pak zůstane svítit.
(je-li ve
výbavě)
Indikátor "BSM"
( S. 321)
Indikátor "SPORT"
( S. 368)
(je-li ve
výbavě)
Indikátor "RCTA"
( S. 339)
Indikátor "ECO MODE"
( S. 368)
*6, 7
(je-li ve
výbavě)
Indikátory BSM
(Sledování slepého úhlu)
na vnějších zpětných
zrcátkách ( S. 321)
Indikátor "READY"
( S. 210)
*1, 4
(je-li ve
výbavě)
Indikátor "PASSENGER
AIRBAG" ( S. 55) Indikátor EV ( S. 98)
*4Indikátor zabezpečení
( S. 107, 108)
Indikátor jízdního
režimu EV ( S. 215)
Indikátor vypnutí
parkovacího asistenta
To y o t a ( S. 328)
*5Indikátor nízké venkovní
teploty ( S. 118)
(je-li ve
výbavě)
Indikátor vypnutí RCD
( S. 348)

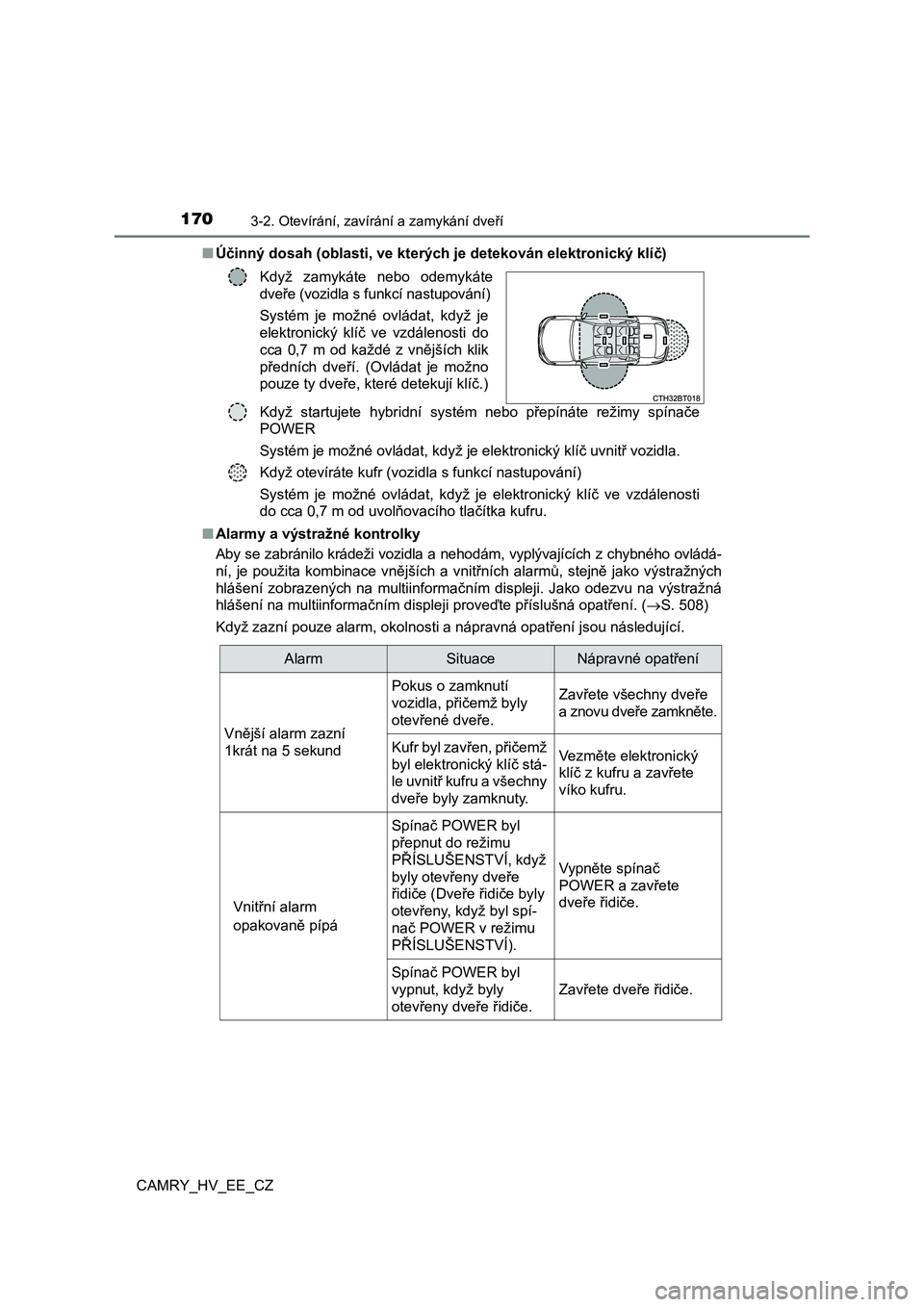

1703-2. Otevírání, zavírání a zamykání dveří
CAMRY_HV_EE_CZ
■ Účinný dosah (oblasti, ve kterých je detekován elektronický klíč)
■ Alarmy a výstražné kontrolky
Aby se zabránilo krádeži vozidla a nehodám, vyplývajících z chy bného ovládá-
ní, je použita kombinace vnějších a vnitřních alarmů, stejně ja ko výstražných
hlášení zobrazených na multiinformačním displeji. Jako odezvu n a výstražná
hlášení na multiinformačním displeji proveďte příslušná opatřen í. (S. 508)
Když zazní pouze alarm, okolnosti a nápravná opatření jsou násl edující.
Když zamykáte nebo odemykáte
dveře (vozidla s funkcí nastupování)
Systém je možné ovládat, když je
elektronický klíč ve vzdálenosti do
cca 0,7 m od každé z vnějších klik
předních dveří. (Ovládat je možno
pouze ty dveře, které detekují klíč.)
Když startujete hybridní systém nebo přepínáte režimy spínače
POWER
Systém je možné ovládat, když je elektronický klíč uvnitř vozid la.
Když otevíráte kufr (vozidla s funkcí nastupování)
Systém je možné ovládat, když je elektronický klíč ve vzdálenos ti
do cca 0,7 m od uvolňovacího tlačítka kufru.
AlarmSituaceNápravné opatření
Vnější alarm zazní
1krát na 5 sekund
Pokus o zamknutí
vozidla, přičemž byly
otevřené dveře.
Zavřete všechny dveře
a znovu dveře zamkněte.
K u f r b y l z a v ř e n , p ř i č e m ž
byl elektronický klíč stá-
le uvnitř kufru a všechny
dveře byly zamknuty.
Vezměte elektronický
klíč z kufru a zavřete
víko kufru.
Vnitřní alarm
opakovaně pípá
Spínač POWER byl
přepnut do režimu
PŘÍSLUŠENSTVÍ, když
byly otevřeny dveře
řidiče (Dveře řidiče byly
otevřeny, když byl spí-
nač POWER v režimu
PŘÍSLUŠENSTVÍ).
Vypněte spínač
POWER a zavřete
dveře řidiče.
Spínač POWER byl
vypnut, když byly
otevřeny dveře řidiče.
Zavřete dveře řidiče.

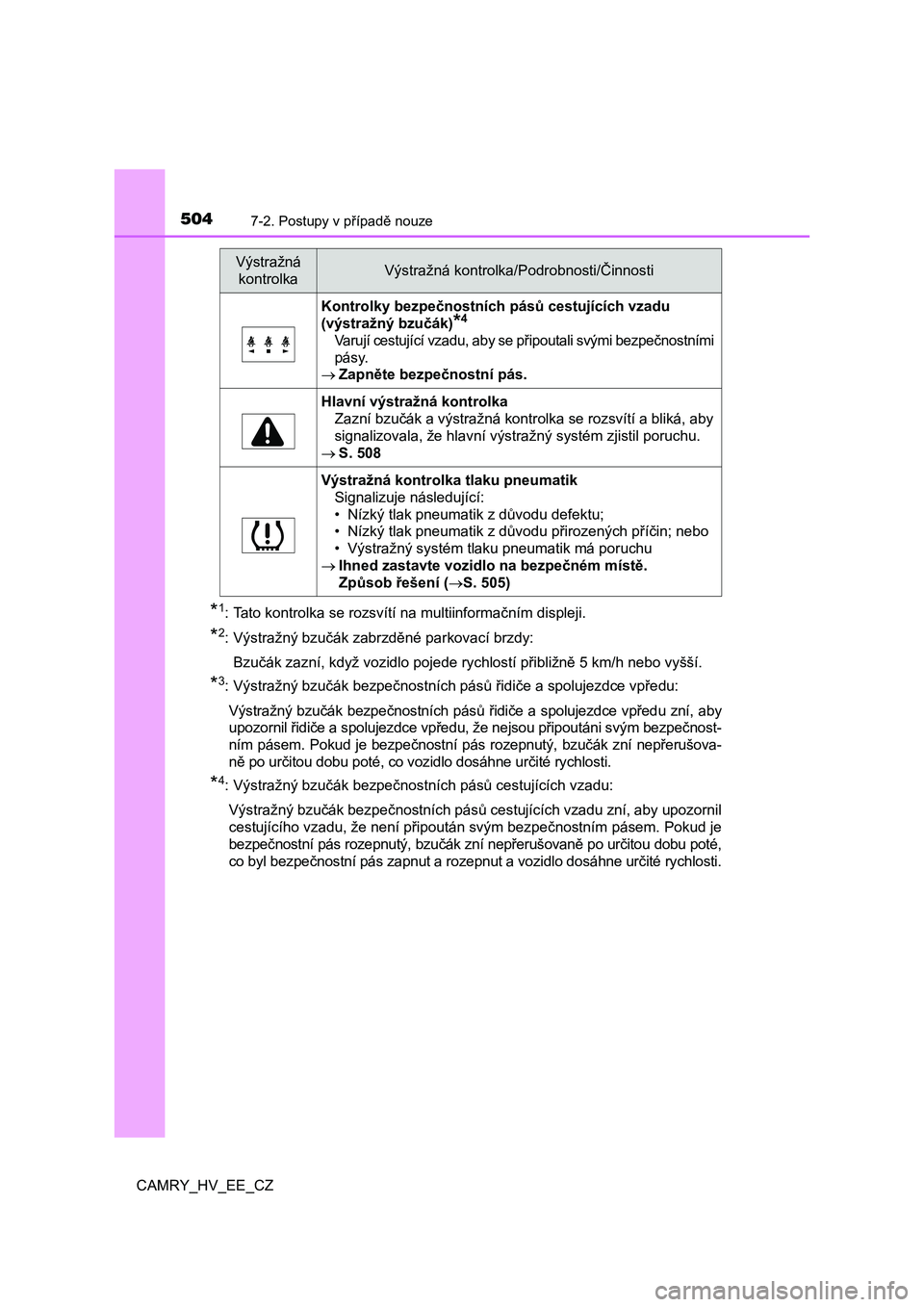

5047-2. Postupy v případě nouze
CAMRY_HV_EE_CZ
*1: Tato kontrolka se rozsvítí na multiinformačním displeji.
*2: Výstražný bzučák zabrzděné parkovací brzdy:
Bzučák zazní, když vozidlo pojede rychlostí přibližně 5 km/h ne bo vyšší.
*3: Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpředu:
Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpřed u zní, aby
upozornil řidiče a spolujezdce vpředu, že nejsou připoutáni svý m bezpečnost-
ním pásem. Pokud je bezpečnostní pás rozepnutý, bzučák zní nepř erušova-
ně po určitou dobu poté, co vozidlo dosáhne určité rychlosti.
*4: Výstražný bzučák bezpečnostních pásů cestujících vzadu:
Výstražný bzučák bezpečnostních pásů cestujících vzadu zní, aby upozornil
cestujícího vzadu, že není připoután svým bezpečnostním pásem. Pokud je
bezpečnostní pás rozepnutý, bzučák zní nepřerušovaně po určitou dobu poté,
co byl bezpečnostní pás zapnut a rozepnut a vozidlo dosáhne určité rychlosti.
Kontrolky bezpečnostních pásů cestujících vzadu
(výstražný bzučák)*4
Varují cestující vzadu, aby se připoutali svými bezpečnostními
pásy.
 Zapněte bezpečnostní pás.
Hlavní výstražná kontrolka
Zazní bzučák a výstražná kontrolka se rozsvítí a bliká, aby
signalizovala, že hlavní výstražný systém zjistil poruchu.
 S. 508
Výstražná kontrolka tlaku pneumatik
Signalizuje následující:
• Nízký tlak pneumatik z důvodu defektu;
• Nízký tlak pneumatik z důvodu přirozených příčin; nebo
• Výstražný systém tlaku pneumatik má poruchu
 Ihned zastavte vozidlo na bezpečném místě.
Způsob řešení ( S. 505)
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti
