TOYOTA CAMRY HYBRID 2017 Manuel du propriétaire (in French)

4497-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)

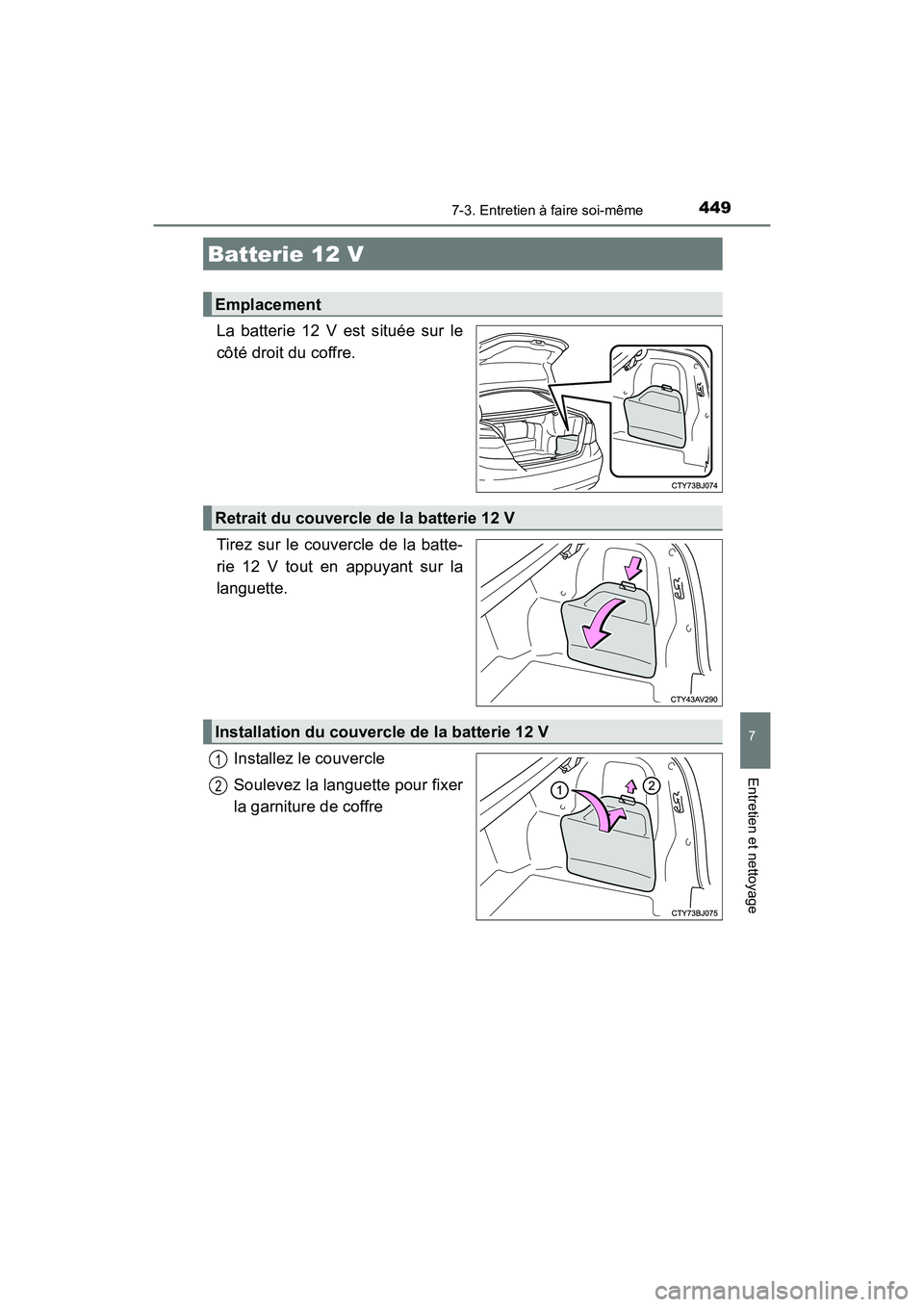

La batterie 12 V est située sur le
côté droit du coffre.
Tirez sur le couvercle de la batte-
rie 12 V tout en appuyant sur la
languette.Installez le couvercle
Soulevez la languette pour fixer
la garniture de coffre
Batterie 12 V
Emplacement
Retrait du couvercle de la batterie 12 V
Installation du couvercle de la batterie 12 V
1
2

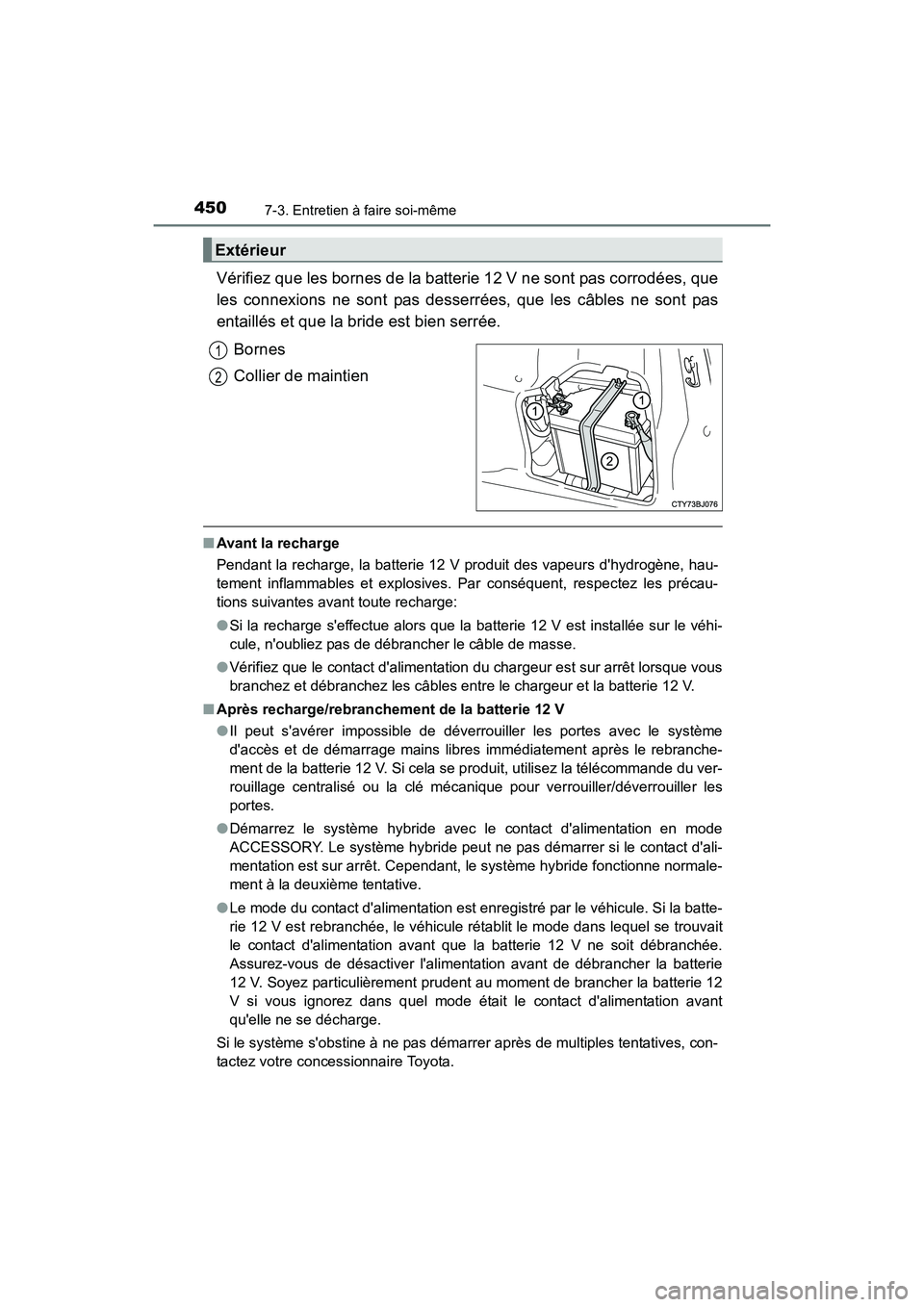

4507-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)
Vérifiez que les bornes de la batterie 12 V ne sont pas corrodées, que
les connexions ne sont pas desserrées, que les câbles ne sont pas
entaillés et que la bride est bien serrée.Bornes
Collier de maintien
■Avant la recharge
Pendant la recharge, la batterie 12 V produit des vapeurs d'hydrogène, hau-
tement inflammables et explosives. Par conséquent, respectez les précau-
tions suivantes avant toute recharge:
●Si la recharge s'effectue alors que la batterie 12 V est installée sur le véhi-
cule, n'oubliez pas de débrancher le câble de masse.
● Vérifiez que le contact d'alimentation du chargeur est sur arrêt lorsque vous
branchez et débranchez les câbles entre le chargeur et la batterie 12 V.
■ Après recharge/rebranchement de la batterie 12 V
●Il peut s'avérer impossible de déverrouiller les portes avec le système
d'accès et de démarrage mains libres immédiatement après le rebranche-
ment de la batterie 12 V. Si cela se produit, utilisez la télécommande du ver-
rouillage centralisé ou la clé mécanique pour verrouiller/déverrouiller les
portes.
● Démarrez le système hybride avec le contact d'alimentation en mode
ACCESSORY. Le système hybride peut ne pas démarrer si le contact d'ali-
mentation est sur arrêt. Cependant, le système hybride fonctionne normale-
ment à la deuxième tentative.
● Le mode du contact d'alimentation est enregistré par le véhicule. Si la batte-
rie 12 V est rebranchée, le véhicule rétablit le mode dans lequel se trouvait
le contact d'alimentation avant que la batterie 12 V ne soit débranchée.
Assurez-vous de désactiver l'alimentation avant de débrancher la batterie
12 V. Soyez particulièrement prudent au moment de brancher la batterie 12
V si vous ignorez dans quel mode était le contact d'alimentation avant
qu'elle ne se décharge.
Si le système s'obstine à ne pas démarrer après de multiples tentatives, con-
tactez votre concessionnaire Toyota.
Extérieur
1
2

4517-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)

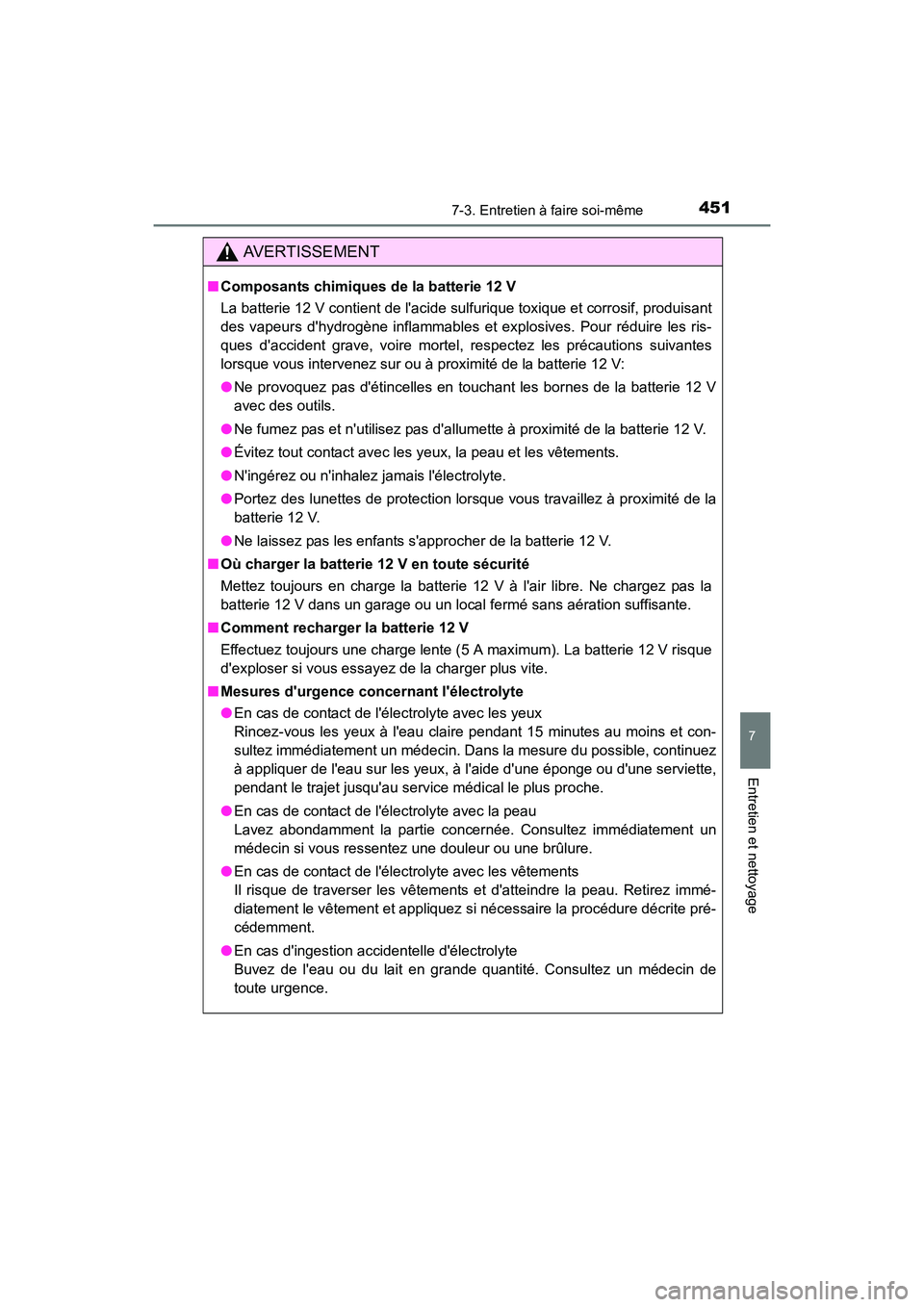

AVERTISSEMENT
■Composants chimiques de la batterie 12 V
La batterie 12 V contient de l'acide sulfurique toxique et corrosif, produisant
des vapeurs d'hydrogène inflammables et explosives. Pour réduire les ris-
ques d'accident grave, voire mortel, respectez les précautions suivantes
lorsque vous intervenez sur ou à proximité de la batterie 12 V:
●Ne provoquez pas d'étincelles en touchant les bornes de la batterie 12 V
avec des outils.
● Ne fumez pas et n'utilisez pas d'allumette à proximité de la batterie 12 V.
● Évitez tout contact avec les yeux, la peau et les vêtements.
● N'ingérez ou n'inhalez jamais l'électrolyte.
● Portez des lunettes de protection lorsque vous travaillez à proximité de la
batterie 12 V.
● Ne laissez pas les enfants s'approcher de la batterie 12 V.
■ Où charger la batterie 12 V en toute sécurité
Mettez toujours en charge la batterie 12 V à l'air libre. Ne chargez pas la
batterie 12 V dans un garage ou un local fermé sans aération suffisante.
■ Comment recharger la batterie 12 V
Effectuez toujours une charge lente (5 A maximum). La batterie 12 V risque
d'exploser si vous essayez de la charger plus vite.
■ Mesures d'urgence concernant l'électrolyte
●En cas de contact de l'électrolyte avec les yeux
Rincez-vous les yeux à l'eau claire pendant 15 minutes au moins et con-
sultez immédiatement un médecin. Dans la mesure du possible, continuez
à appliquer de l'eau sur les yeux, à l'aide d'une éponge ou d'une serviette,
pendant le trajet jusqu'au service médical le plus proche.
● En cas de contact de l'électrolyte avec la peau
Lavez abondamment la partie concernée. Consultez immédiatement un
médecin si vous ressentez une douleur ou une brûlure.
● En cas de contact de l'électrolyte avec les vêtements
Il risque de traverser les vêtements et d'atteindre la peau. Retirez immé-
diatement le vêtement et appliquez si nécessaire la procédure décrite pré-
cédemment.
● En cas d'ingestion accidentelle d'électrolyte
Buvez de l'eau ou du lait en grande quantité. Consultez un médecin de
toute urgence.

4527-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)

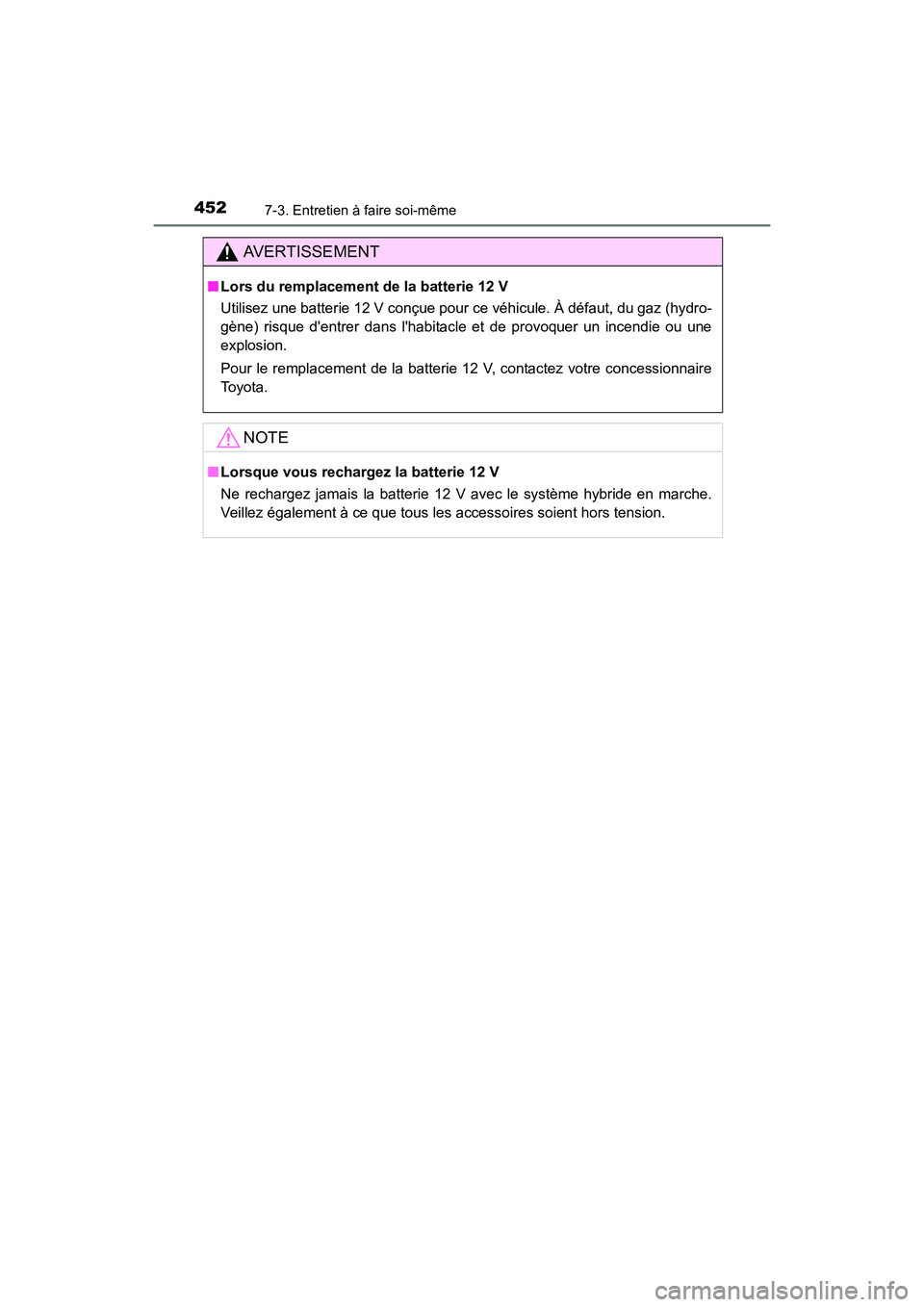

AVERTISSEMENT
■Lors du remplacement de la batterie 12 V
Utilisez une batterie 12 V conçue pour ce véhicule. À défaut, du gaz (hydro-
gène) risque d'entrer dans l'habitacle et de provoquer un incendie ou une
explosion.
Pour le remplacement de la batterie 12 V, contactez votre concessionnaire
To y o t a .
NOTE
■Lorsque vous rechargez la batterie 12 V
Ne rechargez jamais la batterie 12 V avec le système hybride en marche.
Veillez également à ce que tous les accessoires soient hors tension.

4537-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)

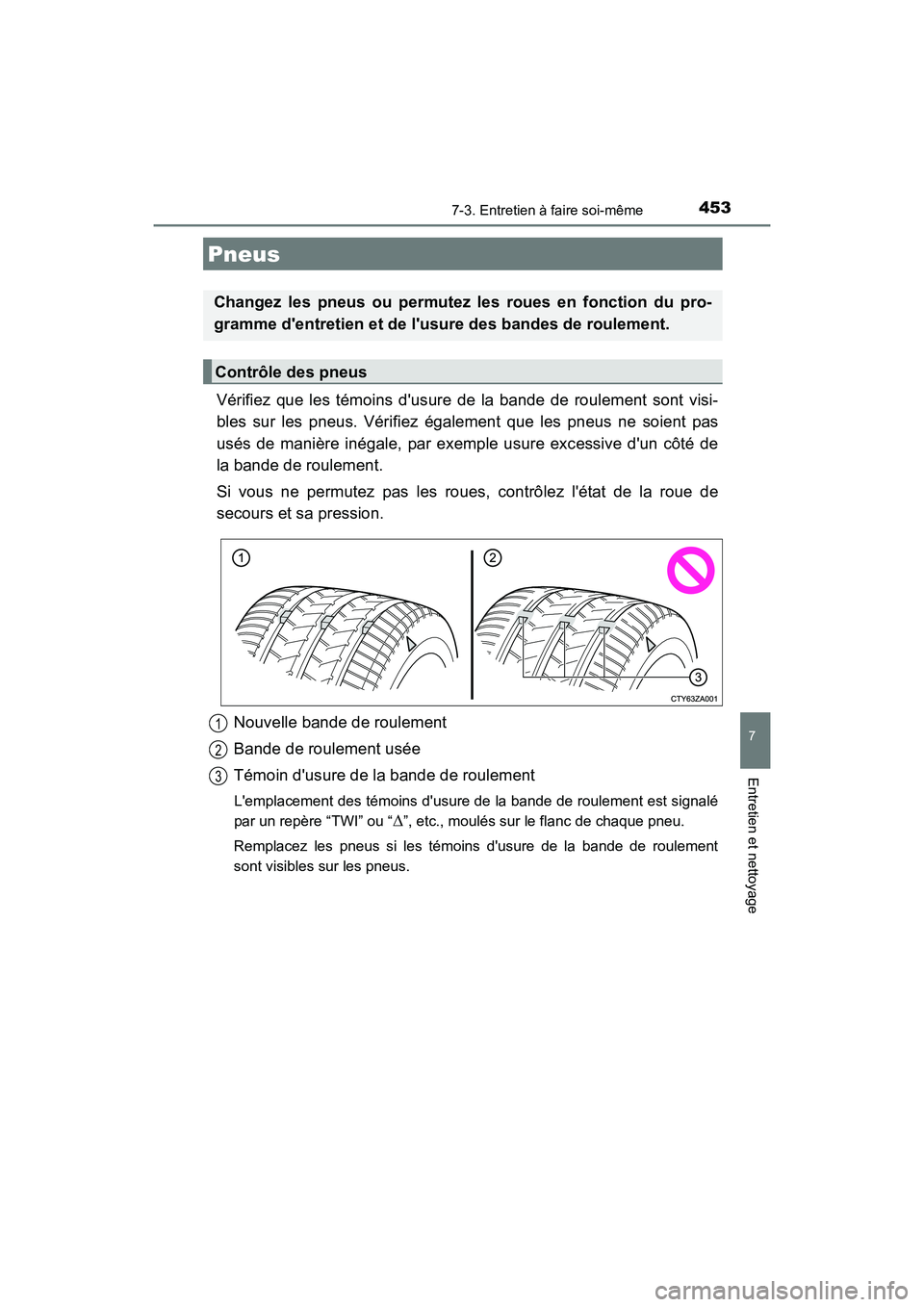

Vérifiez que les témoins d'usure de la bande de roulement sont visi-
bles sur les pneus. Vérifiez également que les pneus ne soient pas
usés de manière inégale, par exemple usure excessive d'un côté de
la bande de roulement.
Si vous ne permutez pas les roues, contrôlez l'état de la roue de
secours et sa pression.Nouvelle bande de roulement
Bande de roulement usée
Témoin d'usure de la bande de roulement
L'emplacement des témoins d'usure de la bande de roulement est signalé
par un repère “TWI” ou “
∆”, etc., moulés sur le flanc de chaque pneu.
Remplacez les pneus si les témoins d'usure de la bande de roulement
sont visibles sur les pneus.
Pneus
Changez les pneus ou permutez les roues en fonction du pro-
gramme d'entretien et de l'usure des bandes de roulement.
Contrôle des pneus
1
2
3

4547-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)

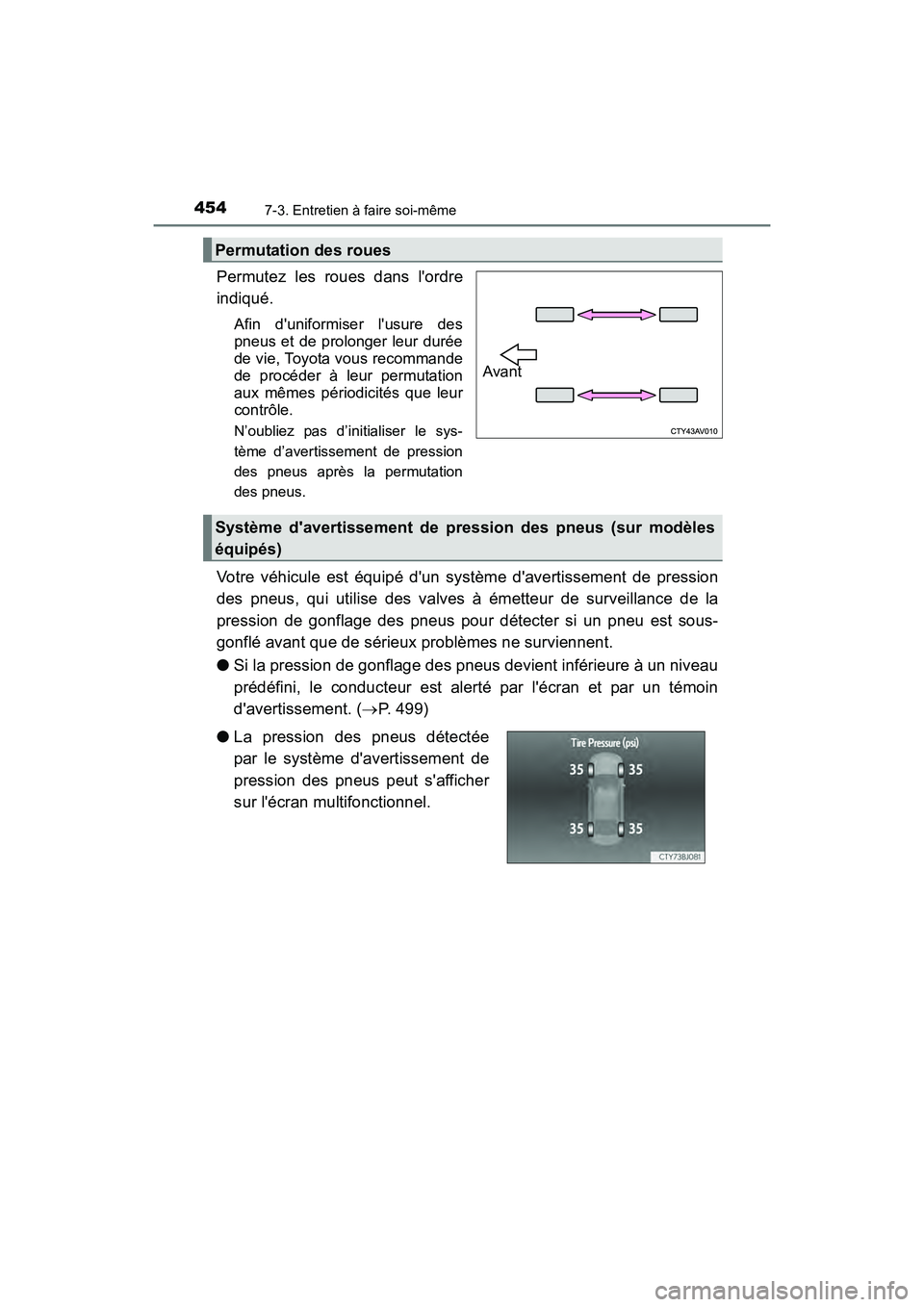

Permutez les roues dans l'ordre
indiqué.
Afin d'uniformiser l'usure des
pneus et de prolonger leur durée
de vie, Toyota vous recommande
de procéder à leur permutation
aux mêmes périodicités que leur
contrôle.
N’oubliez pas d’initialiser le sys-
tème d’avertissement de pression
des pneus après la permutation
des pneus.
Votre véhicule est équipé d'un système d'avertissement de pression
des pneus, qui utilise des valves à émetteur de surveillance de la
pression de gonflage des pneus pour détecter si un pneu est sous-
gonflé avant que de sérieux problèmes ne surviennent.
●Si la pression de gonflage des pneus devient inférieure à un niveau
prédéfini, le conducteur est alerté par l'écran et par un témoin
d'avertissement. ( →P. 499)
Permutation des roues
Avant
Système d'avertissement de pression des pneus (sur modèles
équipés)
● La pression des pneus détectée
par le système d'avertissement de
pression des pneus peut s'afficher
sur l'écran multifonctionnel.

4557-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)
◆Installation des valves à émetteur de surveillance de la pres-
sion de gonflage des pneus
Les valves à émetteur de surveillance de la pression de gonflage
des pneus doivent également être installées, que vous remplaciez
les pneus ou les roues.
Lors de l'installation de nouvelles valves à émetteur de surveillance
de la pression de gonflage des pneus, il est impératif d'enregistrer
les codes d'identification dans le calculateur du système d'avertis-
sement de pression des pneus, puis d'initialiser le système d'aver-
tissement de pression des pneus. Faites enregistrer par votre
concessionnaire Toyota tous les codes d'identification des valves à
émetteur de surveillance de la pression de gonflage des pneus.
(→P. 457)
◆Initialisation du système d'avertissement de pression des
pneus
■Il faut initialiser le système d'avertissement de pression des
pneus dans les cas suivants:
●En cas de modification de la pression de gonflage des pneus,
par exemple lorsque vous souhaitez modifier votre vitesse de
croisière.
● Lorsque la pression de gonflage des pneus est modifiée, par
exemple lorsque la taille des pneus est modifiée.
● En cas de permutation des roues.
Lors de l'initialisation du système d'avertissement de pression des
pneus, la pression à laquelle sont gonflés les pneus à ce moment-
là devient la pression de référence.

4567-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)■

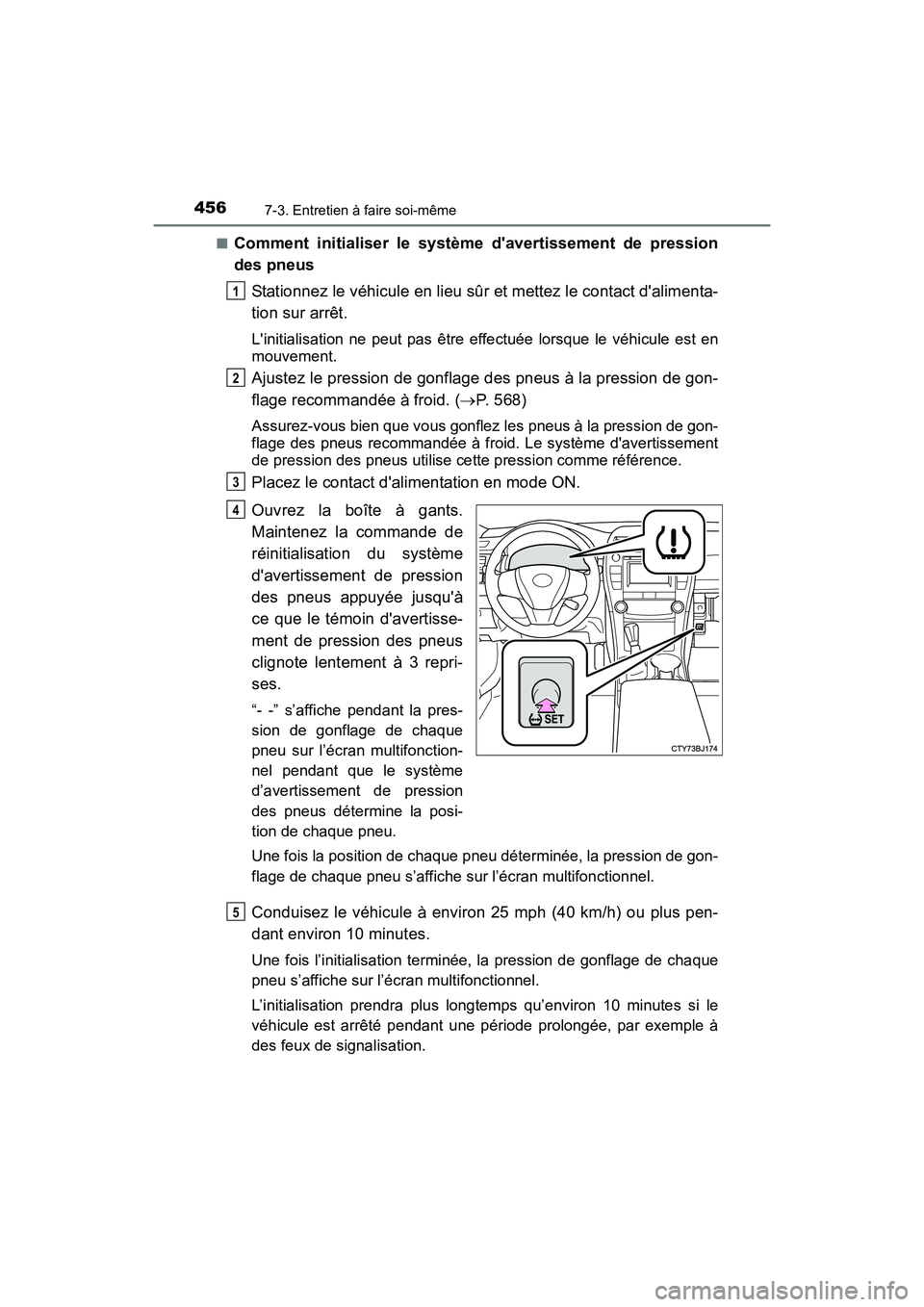

Comment initialiser le système d'avertissement de pression
des pneus
Stationnez le véhicule en lieu sûr et mettez le contact d'alimenta-
tion sur arrêt.
L'initialisation ne peut pas être effectuée lorsque le véhicule est en
mouvement.
Ajustez le pression de gonflage des pneus à la pression de gon-
flage recommandée à froid. ( →P. 568)
Assurez-vous bien que vous gonflez les pneus à la pression de gon-
flage des pneus recommandée à froid. Le système d'avertissement
de pression des pneus utilise cette pression comme référence.
Placez le contact d'alimentation en mode ON.
Ouvrez la boîte à gants.
Maintenez la commande de
réinitialisation du système
d'avertissement de pression
des pneus appuyée jusqu'à
ce que le témoin d'avertisse-
ment de pression des pneus
clignote lentement à 3 repri-
ses.
“- -” s’affiche pendant la pres-
sion de gonflage de chaque
pneu sur l’écran multifonction-
nel pendant que le système
d’avertissement de pression
des pneus détermine la posi-
tion de chaque pneu.
Une fois la position de chaque pneu déterminée, la pression de gon-
flage de chaque pneu s’affiche sur l’écran multifonctionnel.
Conduisez le véhicule à environ 25 mph (40 km/h) ou plus pen-
dant environ 10 minutes.
Une fois l’initialisation terminée, la pression de gonflage de chaque
pneu s’affiche sur l’écran multifonctionnel.
L’initialisation prendra plus longtemps qu’environ 10 minutes si le
véhicule est arrêté pendant une période prolongée, par exemple à
des feux de signalisation.
1
2
3
4
5

4577-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)

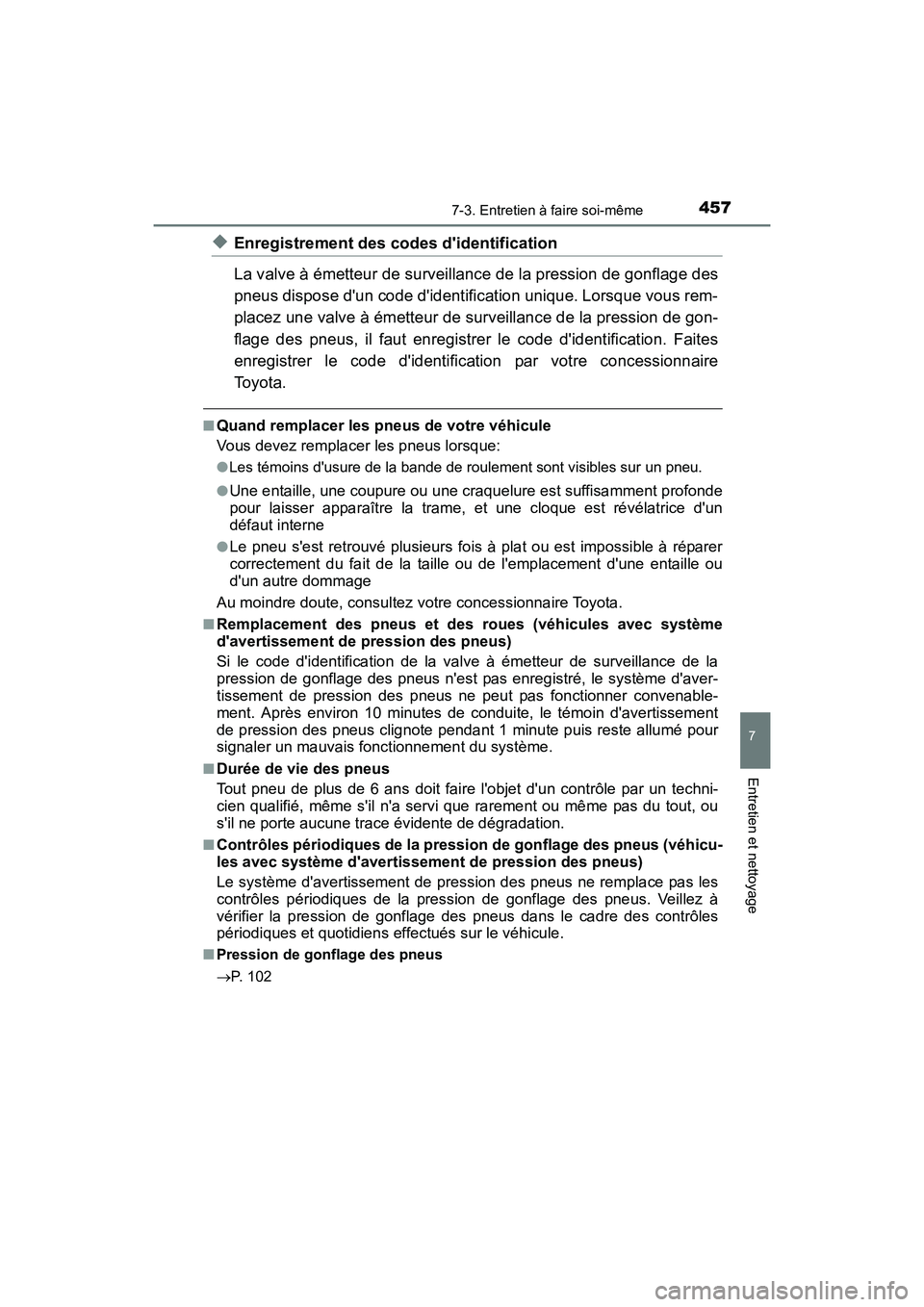

◆Enregistrement des codes d'identification
La valve à émetteur de surveillance de la pression de gonflage des
pneus dispose d'un code d'identification unique. Lorsque vous rem-
placez une valve à émetteur de surveillance de la pression de gon-
flage des pneus, il faut enregistrer le code d'identification. Faites
enregistrer le code d'identification par votre concessionnaire
To y o t a .
■Quand remplacer les pneus de votre véhicule
Vous devez remplacer les pneus lorsque:
●Les témoins d'usure de la bande de roulement sont visibles sur un pneu.
●
Une entaille, une coupure ou une craquelure est suffisamment profonde
pour laisser apparaître la trame, et une cloque est révélatrice d'un
défaut interne
●Le pneu s'est retrouvé plusieurs fois à plat ou est impossible à réparer
correctement du fait de la taille ou de l'emplacement d'une entaille ou
d'un autre dommage
Au moindre doute, consultez votre concessionnaire Toyota.
■Remplacement des pneus et des roues (véhicules avec système
d'avertissement de pression des pneus)
Si le code d'identification de la valve à émetteur de surveillance de la
pression de gonflage des pneus n'est pas enregistré, le système d'aver-
tissement de pression des pneus ne peut pas fonctionner convenable-
ment. Après environ 10 minutes de conduite, le témoin d'avertissement
de pression des pneus clignote pendant 1 minute puis reste allumé pour
signaler un mauvais fonctionnement du système.
■Durée de vie des pneus
Tout pneu de plus de 6 ans doit faire l'objet d'un contrôle par un techni-
cien qualifié, même s'il n'a servi que rarement ou même pas du tout, ou
s'il ne porte aucune trace évidente de dégradation.
■Contrôles périodiques de la pression de gonflage des pneus (véhicu-
les avec système d'avertissement de pression des pneus)
Le système d'avertissement de pression des pneus ne remplace pas les
contrôles périodiques de la pression de gonflage des pneus. Veillez à
vérifier la pression de gonflage des pneus dans le cadre des contrôles
périodiques et quotidiens effectués sur le véhicule.
■ Pression de gonflage des pneus
→ P. 102

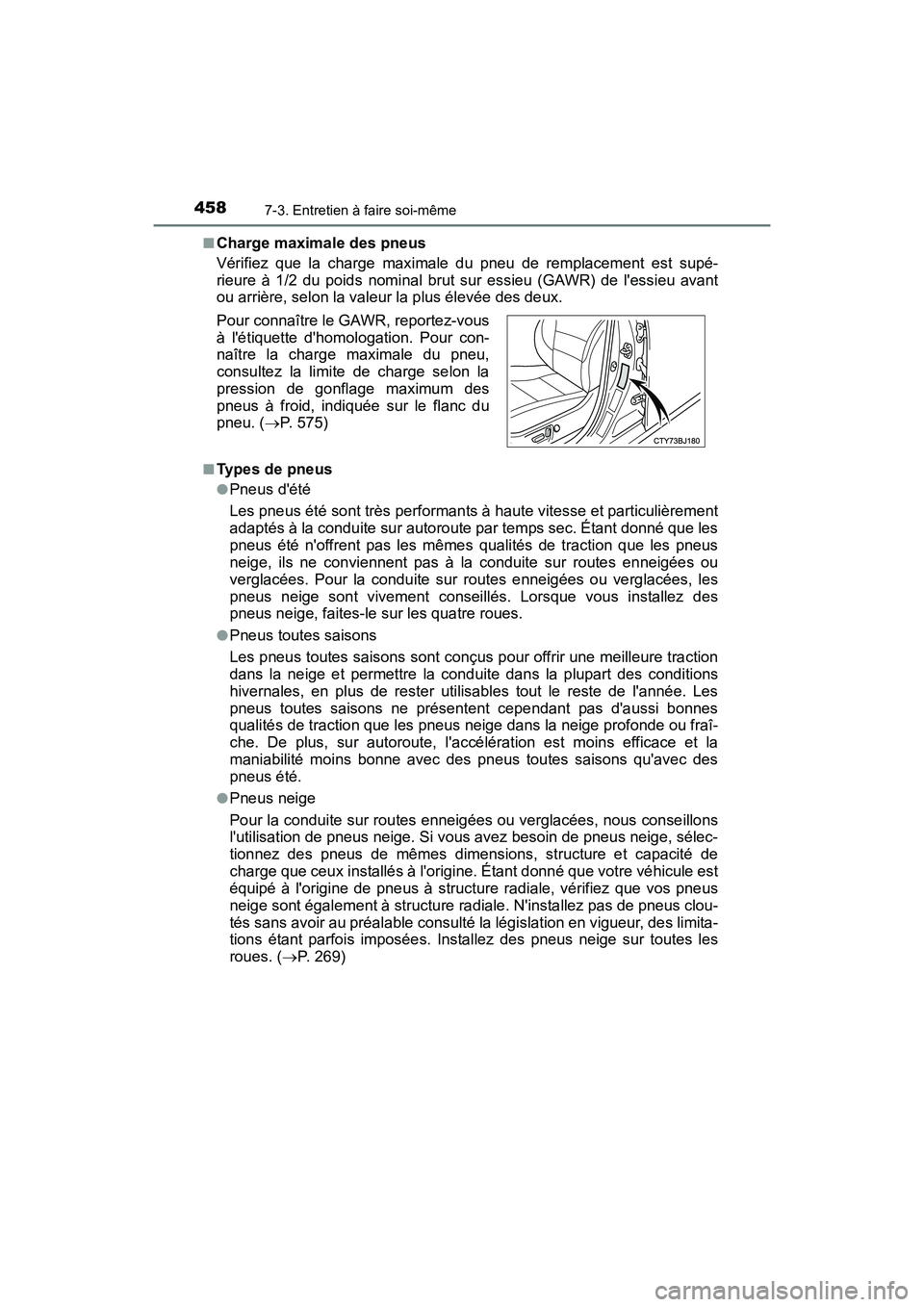

4587-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)■
Charge maximale des pneus
Vérifiez que la charge maximale du pneu de remplacement est supé-
rieure à 1/2 du poids nominal brut sur essieu (GAWR) de l'essieu avant
ou arrière, selon la valeur la plus élevée des deux.
■Types de pneus
●Pneus d'été
Les pneus été sont très performants à haute vitesse et particulièrement
adaptés à la conduite sur autoroute par temps sec. Étant donné que les
pneus été n'offrent pas les mêmes qualités de traction que les pneus
neige, ils ne conviennent pas à la conduite sur routes enneigées ou
verglacées. Pour la conduite sur routes enneigées ou verglacées, les
pneus neige sont vivement conseillés. Lorsque vous installez des
pneus neige, faites-le sur les quatre roues.
●Pneus toutes saisons
Les pneus toutes saisons sont conçus pour offrir une meilleure traction
dans la neige et permettre la conduite dans la plupart des conditions
hivernales, en plus de rester utilisables tout le reste de l'année. Les
pneus toutes saisons ne présentent cependant pas d'aussi bonnes
qualités de traction que les pneus neige dans la neige profonde ou fraî-
che. De plus, sur autoroute, l'accélération est moins efficace et la
maniabilité moins bonne avec des pneus toutes saisons qu'avec des
pneus été.
●Pneus neige
Pour la conduite sur routes enneigées ou verglacées, nous conseillons
l'utilisation de pneus neige. Si vous avez besoin de pneus neige, sélec-
tionnez des pneus de mêmes dimensions, structure et capacité de
charge que ceux installés à l'origine. Étant donné que votre véhicule est
équipé à l'origine de pneus à structure radiale, vérifiez que vos pneus
neige sont également à structure radiale. N'installez pas de pneus clou-
tés sans avoir au préalable consulté la législation en vigueur, des limita-
tions étant parfois imposées. Installez des pneus neige sur toutes les
roues. (
→P. 269)
Pour connaître le GAWR, reportez-vous
à l'étiquette d'homologation. Pour con-
naître la charge maximale du pneu,
consultez la limite de charge selon la
pression de gonflage maximum des
pneus à froid, indiquée sur le flanc du
pneu. (
→P. 575)
