TOYOTA CAMRY HYBRID 2017 Manuel du propriétaire (in French)

4697-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)

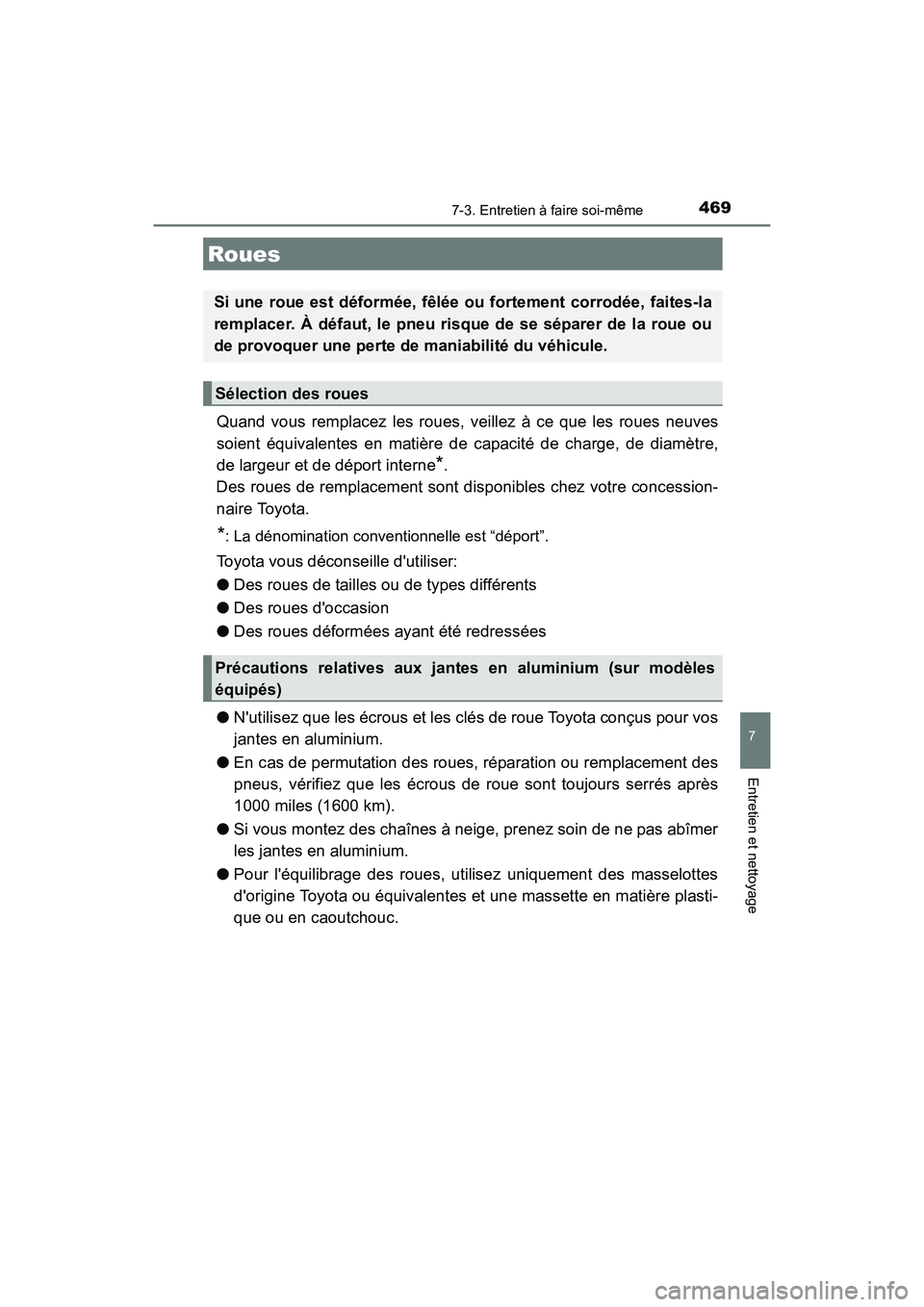

Quand vous remplacez les roues, veillez à ce que les roues neuves
soient équivalentes en matière de capacité de charge, de diamètre,
de largeur et de déport interne
*.
Des roues de remplacement sont disponibles chez votre concession-
naire Toyota.
*: La dénomination conventionnelle est “déport”.
Toyota vous déconseille d'utiliser:
● Des roues de tailles ou de types différents
● Des roues d'occasion
● Des roues déformées ayant été redressées
● N'utilisez que les écrous et les clés de roue Toyota conçus pour vos
jantes en aluminium.
● En cas de permutation des roues, réparation ou remplacement des
pneus, vérifiez que les écrous de roue sont toujours serrés après
1000 miles (1600 km).
● Si vous montez des chaînes à neige, prenez soin de ne pas abîmer
les jantes en aluminium.
● Pour l'équilibrage des roues, utilisez uniquement des masselottes
d'origine Toyota ou équivalentes et une massette en matière plasti-
que ou en caoutchouc.
Roues
Si une roue est déformée, fêlée ou fortement corrodée, faites-la
remplacer. À défaut, le pneu risque de se séparer de la roue ou
de provoquer une perte de maniabilité du véhicule.
Sélection des roues
Précautions relatives aux jantes en aluminium (sur modèles
équipés)

4707-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)

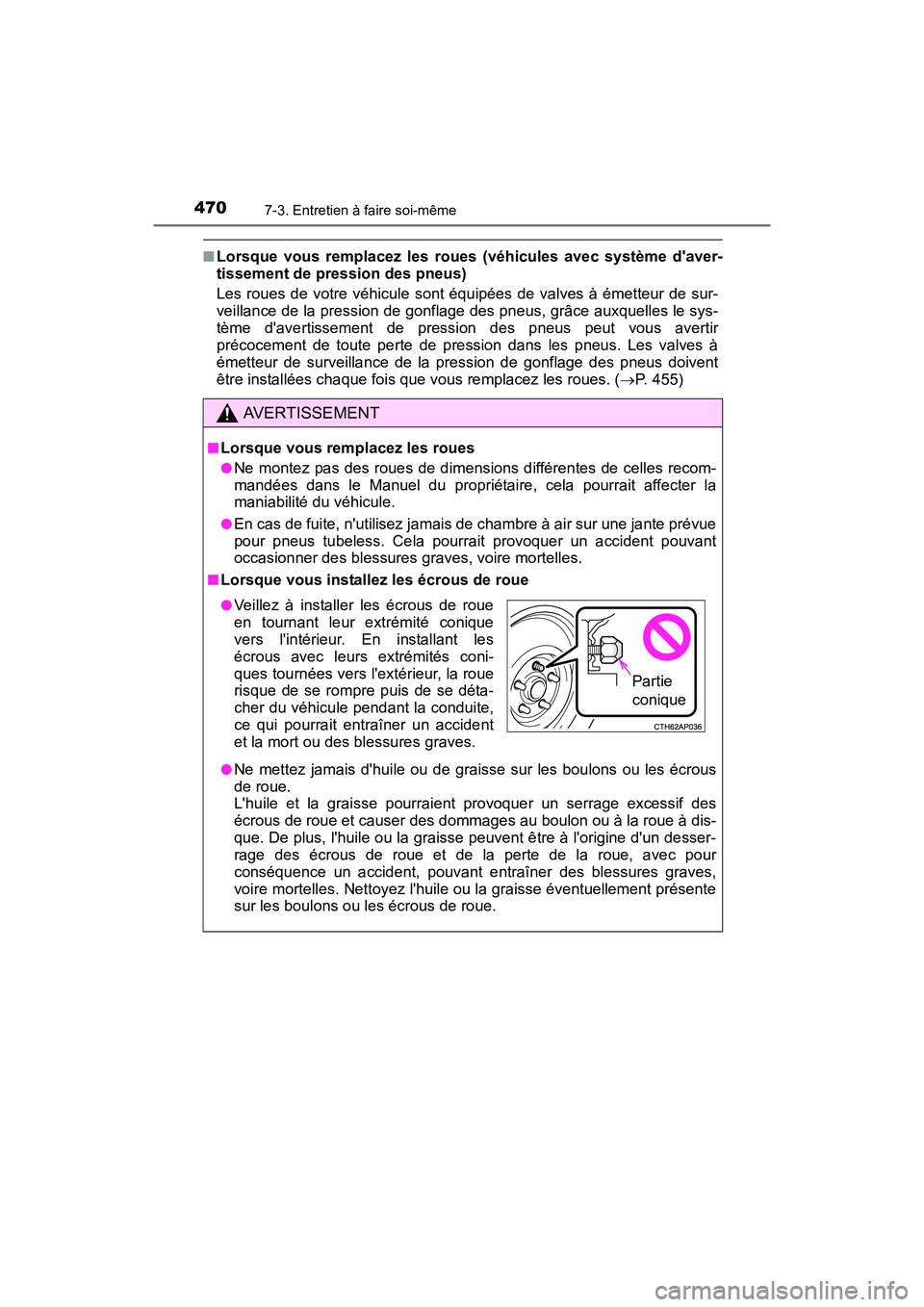

■Lorsque vous remplacez les roues (véhicules avec système d'aver-
tissement de pression des pneus)
Les roues de votre véhicule sont équipées de valves à émetteur de sur-
veillance de la pression de gonflage des pneus, grâce auxquelles le sys-
tème d'avertissement de pression des pneus peut vous avertir
précocement de toute perte de pression dans les pneus. Les valves à
émetteur de surveillance de la pression de gonflage des pneus doivent
être installées chaque fois que vous remplacez les roues. (→P. 455)
AVERTISSEMENT
■Lorsque vous remplacez les roues
●Ne montez pas des roues de dimensions différentes de celles recom-
mandées dans le Manuel du propriétaire, cela pourrait affecter la
maniabilité du véhicule.
●En cas de fuite, n'utilisez jamais de chambre à air sur une jante prévue
pour pneus tubeless. Cela pourrait provoquer un accident pouvant
occasionner des blessures graves, voire mortelles.
■Lorsque vous installez les écrous de roue
●Ne mettez jamais d'huile ou de graisse sur les boulons ou les écrous
de roue.
L'huile et la graisse pourraient provoquer un serrage excessif des
écrous de roue et causer des dommages au boulon ou à la roue à dis-
que. De plus, l'huile ou la graisse peuvent être à l'origine d'un desser-
rage des écrous de roue et de la perte de la roue, avec pour
conséquence un accident, pouvant entraîner des blessures graves,
voire mortelles. Nettoyez l'huile ou la graisse éventuellement présente
sur les boulons ou les écrous de roue.
●Veillez à installer les écrous de roue
en tournant leur extrémité conique
vers l'intérieur. En installant les
écrous avec leurs extrémités coni-
ques tournées vers l'extérieur, la roue
risque de se rompre puis de se déta-
cher du véhicule pendant la conduite,
ce qui pourrait entraîner un accident
et la mort ou des blessures graves.
Partie
conique

4717-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)

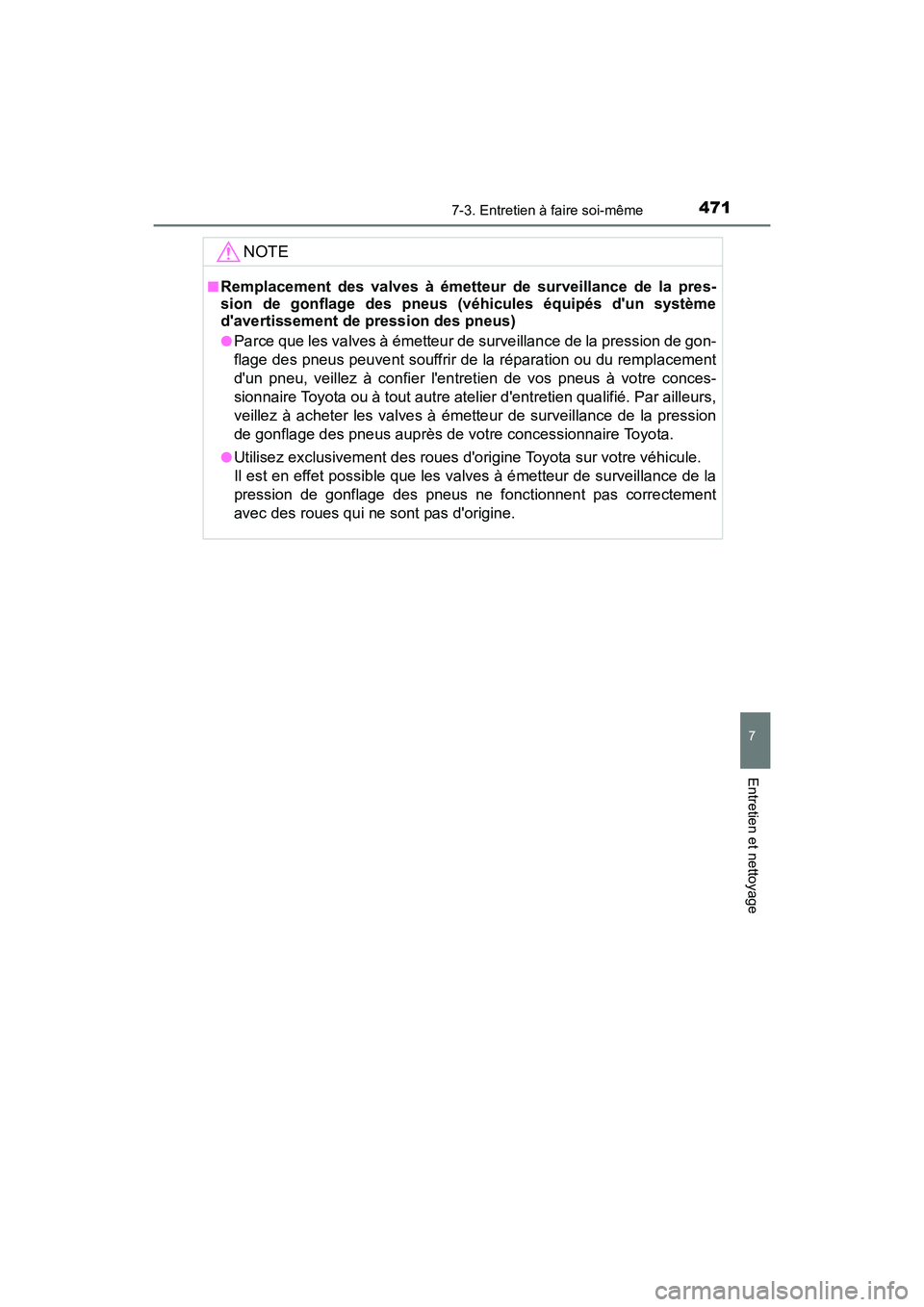

NOTE
■Remplacement des valves à émetteur de surveillance de la pres-
sion de gonflage des pneus (véhicules équipés d'un système
d'avertissement de pression des pneus)
●Parce que les valves à émetteur de surveillance de la pression de gon-
flage des pneus peuvent souffrir de la réparation ou du remplacement
d'un pneu, veillez à confier l'entretien de vos pneus à votre conces-
sionnaire Toyota ou à tout autre atelier d'entretien qualifié. Par ailleurs,
veillez à acheter les valves à émetteur de surveillance de la pression
de gonflage des pneus auprès de votre concessionnaire Toyota.
●Utilisez exclusivement des roues d'origine Toyota sur votre véhicule.
Il est en effet possible que les valves à émetteur de surveillance de la
pression de gonflage des pneus ne fonctionnent pas correctement
avec des roues qui ne sont pas d'origine.

4727-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)

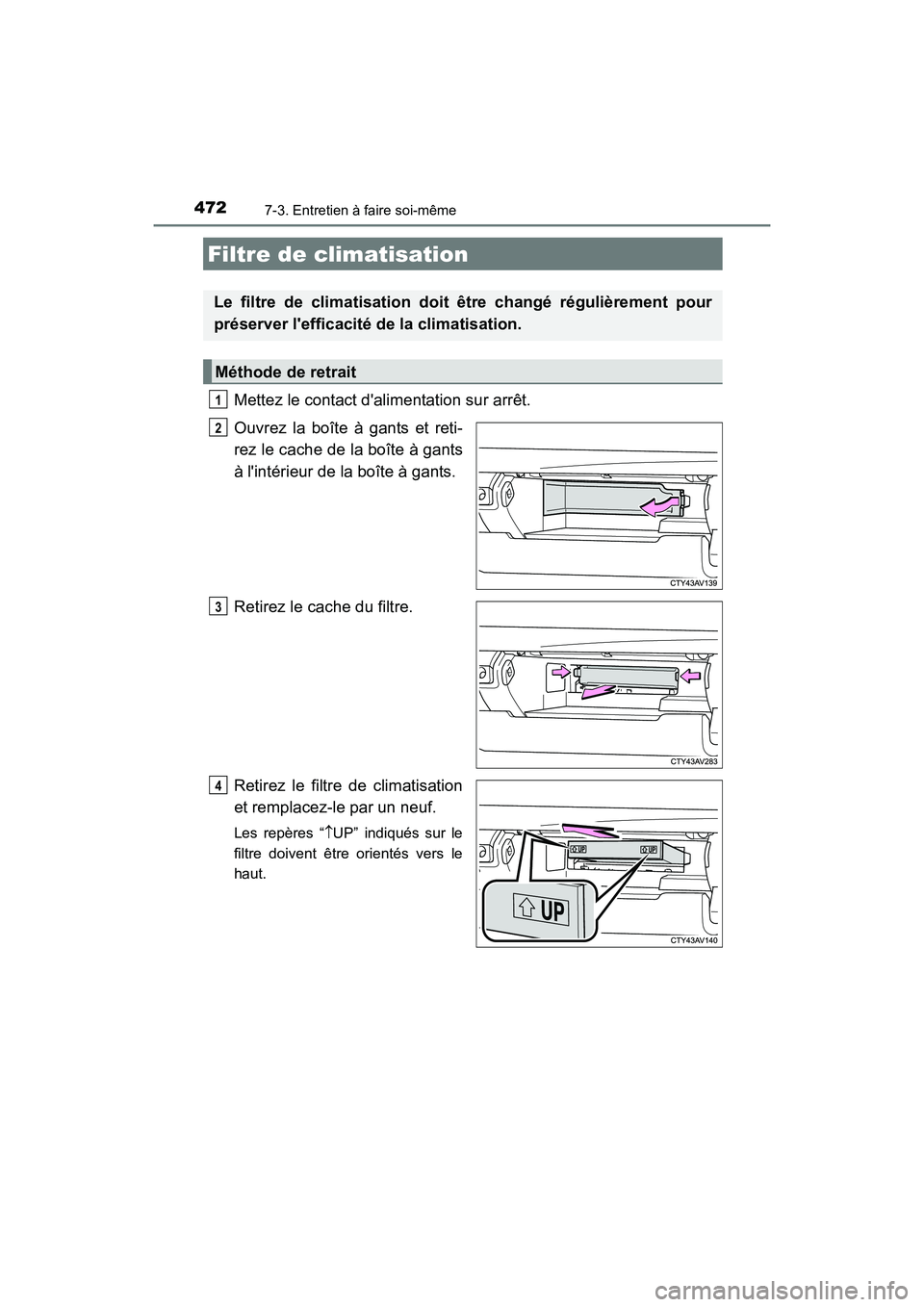

Mettez le contact d'alimentation sur arrêt.
Ouvrez la boîte à gants et reti-
rez le cache de la boîte à gants
à l'intérieur de la boîte à gants.
Retirez le cache du filtre.
Retirez le filtre de climatisation
et remplacez-le par un neuf.
Les repères “↑UP” indiqués sur le
filtre doivent être orientés vers le
haut.
Filtre de climatisation
Le filtre de climatisation doit être changé régulièrement pour
préserver l'efficacité de la climatisation.
Méthode de retrait
1
2
3
4

4737-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)

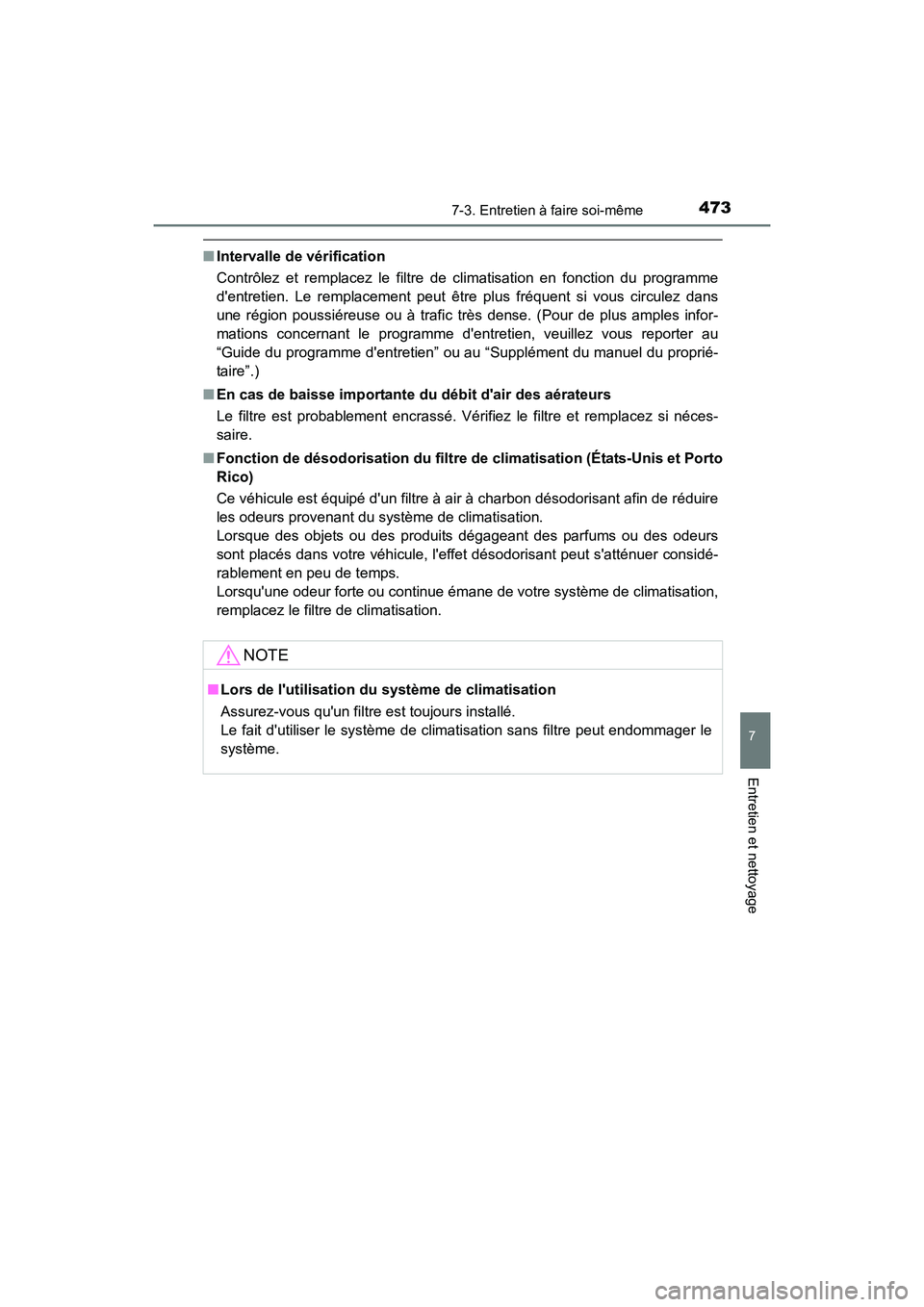

■Intervalle de vérification
Contrôlez et remplacez le filtre de climatisation en fonction du programme
d'entretien. Le remplacement peut être plus fréquent si vous circulez dans
une région poussiéreuse ou à trafic très dense. (Pour de plus amples infor-
mations concernant le programme d' entretien, veuillez vous reporter au
“Guide du programme d'entretien” ou au “Supplément du manuel du proprié-
taire”.)
■ En cas de baisse importante du débit d'air des aérateurs
Le filtre est probablement encrassé. Vérifiez le filtre et remplacez si néces-
saire.
■ Fonction de désodorisation du filtre de climatisation (États-Unis et Porto
Rico)
Ce véhicule est équipé d'un filtre à air à charbon désodorisant afin de réduire
les odeurs provenant du système de climatisation.
Lorsque des objets ou des produits dégageant des parfums ou des odeurs
sont placés dans votre véhicule, l'effet désodorisant peut s'atténuer considé-
rablement en peu de temps.
Lorsqu'une odeur forte ou continue émane de votre système de climatisation,
remplacez le filtre de climatisation.
NOTE
■Lors de l'utilisation du système de climatisation
Assurez-vous qu'un filtre est toujours installé.
Le fait d'utiliser le système de climatisation sans filtre peut endommager le
système.

4747-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)

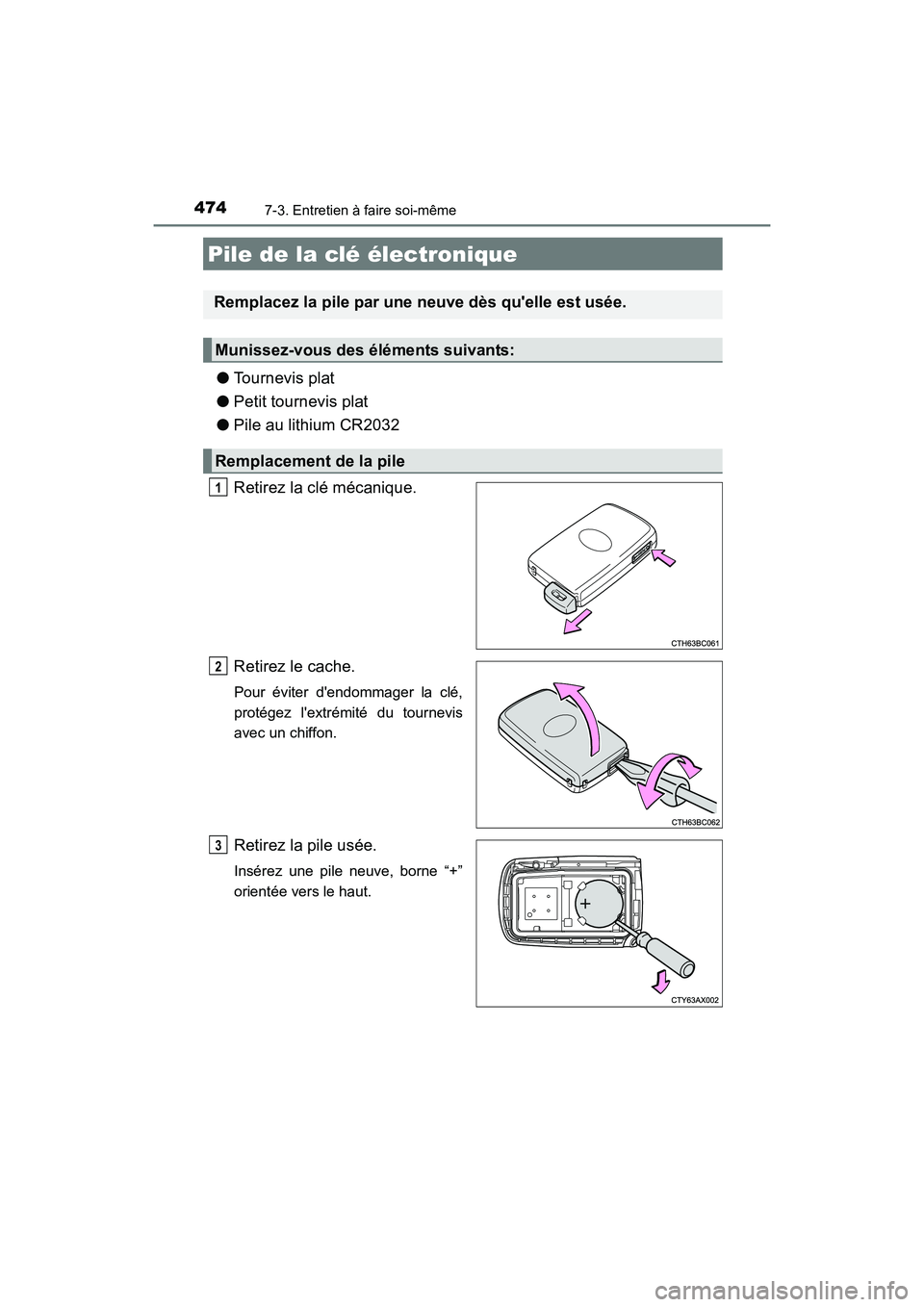

●Tournevis plat
● Petit tournevis plat
● Pile au lithium CR2032
Retirez la clé mécanique.
Retirez le cache.
Pour éviter d'endommager la clé,
protégez l'extrémité du tournevis
avec un chiffon.
Retirez la pile usée.
Insérez une pile neuve, borne “+”
orientée vers le haut.
Pile de la clé électronique
Remplacez la pile par une neuve dès qu'elle est usée.
Munissez-vous des éléments suivants:
Remplacement de la pile
1
2
3

4757-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)

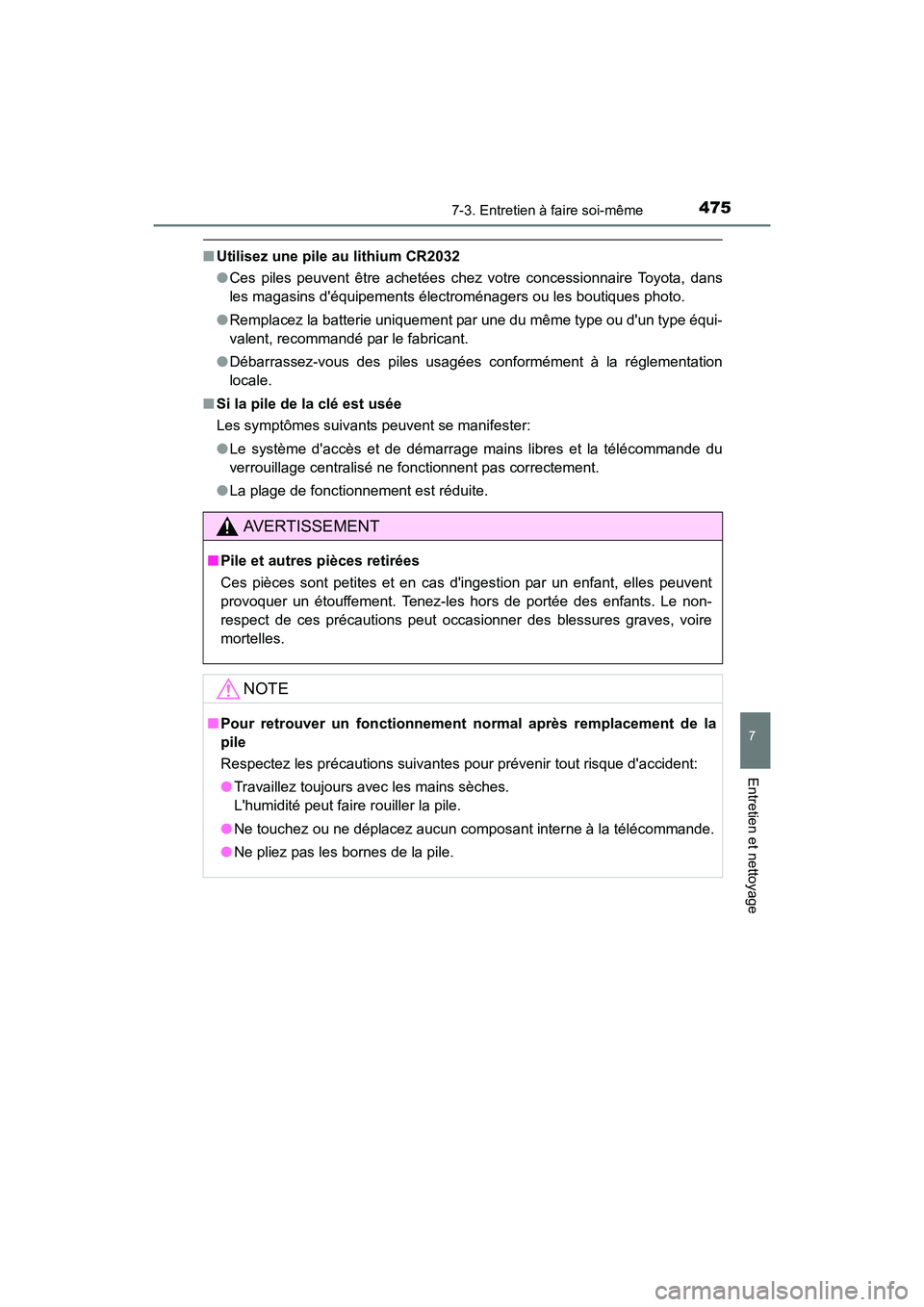

■Utilisez une pile au lithium CR2032
●Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez la batterie uniquement par une du même type ou d'un type équi-
valent, recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
●Le système d'accès et de démarrage mains libres et la télécommande du
verrouillage centralisé ne fonctionnent pas correctement.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■ Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions peut occasionner des blessures graves, voire
mortelles.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la télécommande.
● Ne pliez pas les bornes de la pile.

4767-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)

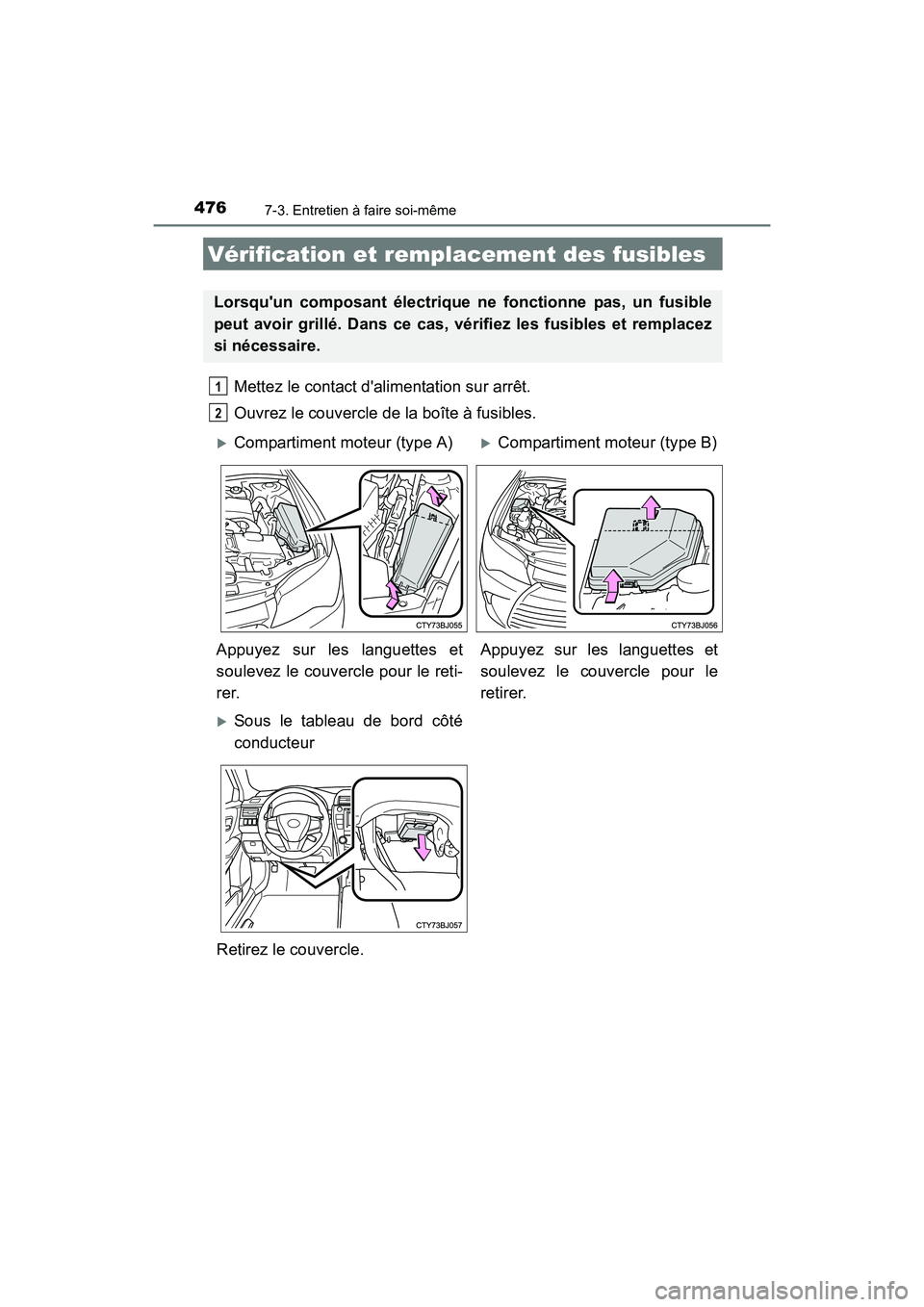

Mettez le contact d'alimentation sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2
XCompartiment moteur (type A)XCompartiment moteur (type B)
Appuyez sur les languettes et
soulevez le couvercle pour le reti-
rer. Appuyez sur les languettes et
soulevez le couvercle pour le
retirer.
XSous le tableau de bord côté
conducteur
Retirez le couvercle.

4777-3. Entretien à faire soi-même
7
Entretien et nettoyage
CAMRY_HV_D (OM33C65D)

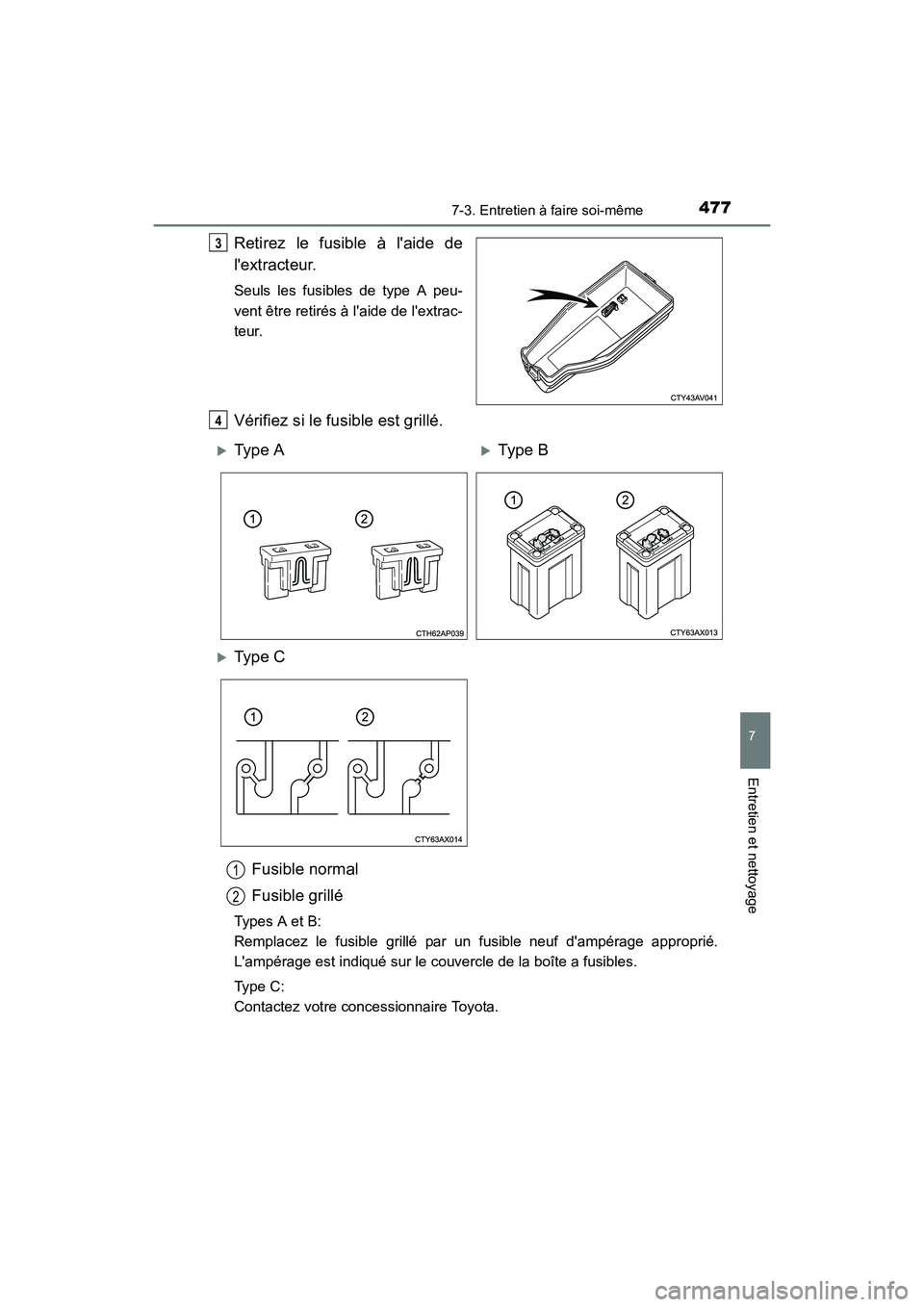

Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A peu-
vent être retirés à l'aide de l'extrac-
teur.
Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Types A et B:
Remplacez le fusible grillé pa r un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
Type C:
Contactez votre concessionnaire Toyota.
3
4
XType AXTy pe B
XType C
1
2

4787-3. Entretien à faire soi-même
CAMRY_HV_D (OM33C65D)

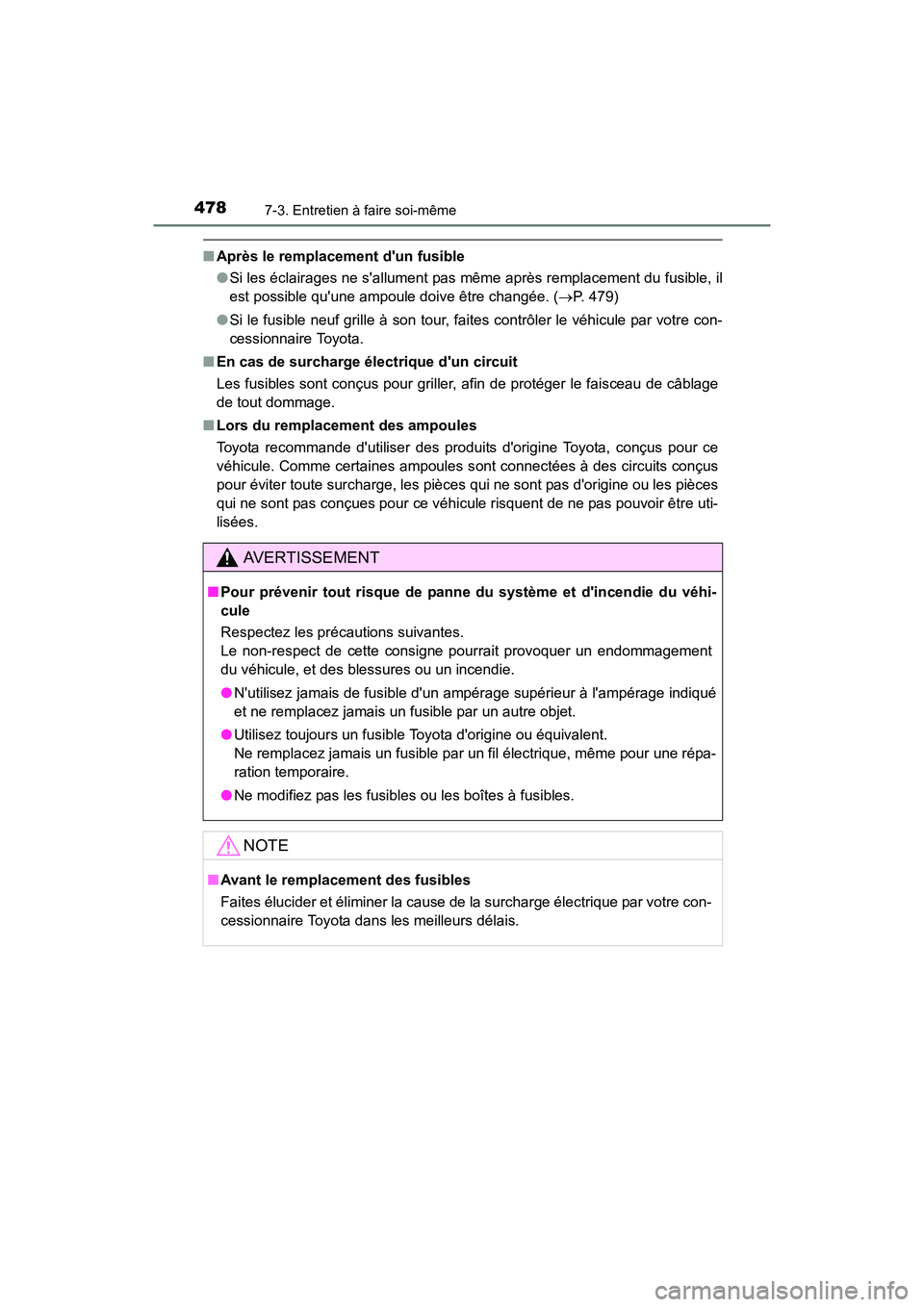

■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. (→ P. 479)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre con-
cessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
■ Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce
véhicule. Comme certaines ampoules s ont connectées à des circuits conçus
pour éviter toute surcharge, les pièces qui ne sont pas d'origine ou les pièces
qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être uti-
lisées.
AVERTISSEMENT
■ Pour prévenir tout risque de pann e du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la cause de la surcharge électrique par votre con-
cessionnaire Toyota dans les meilleurs délais.
