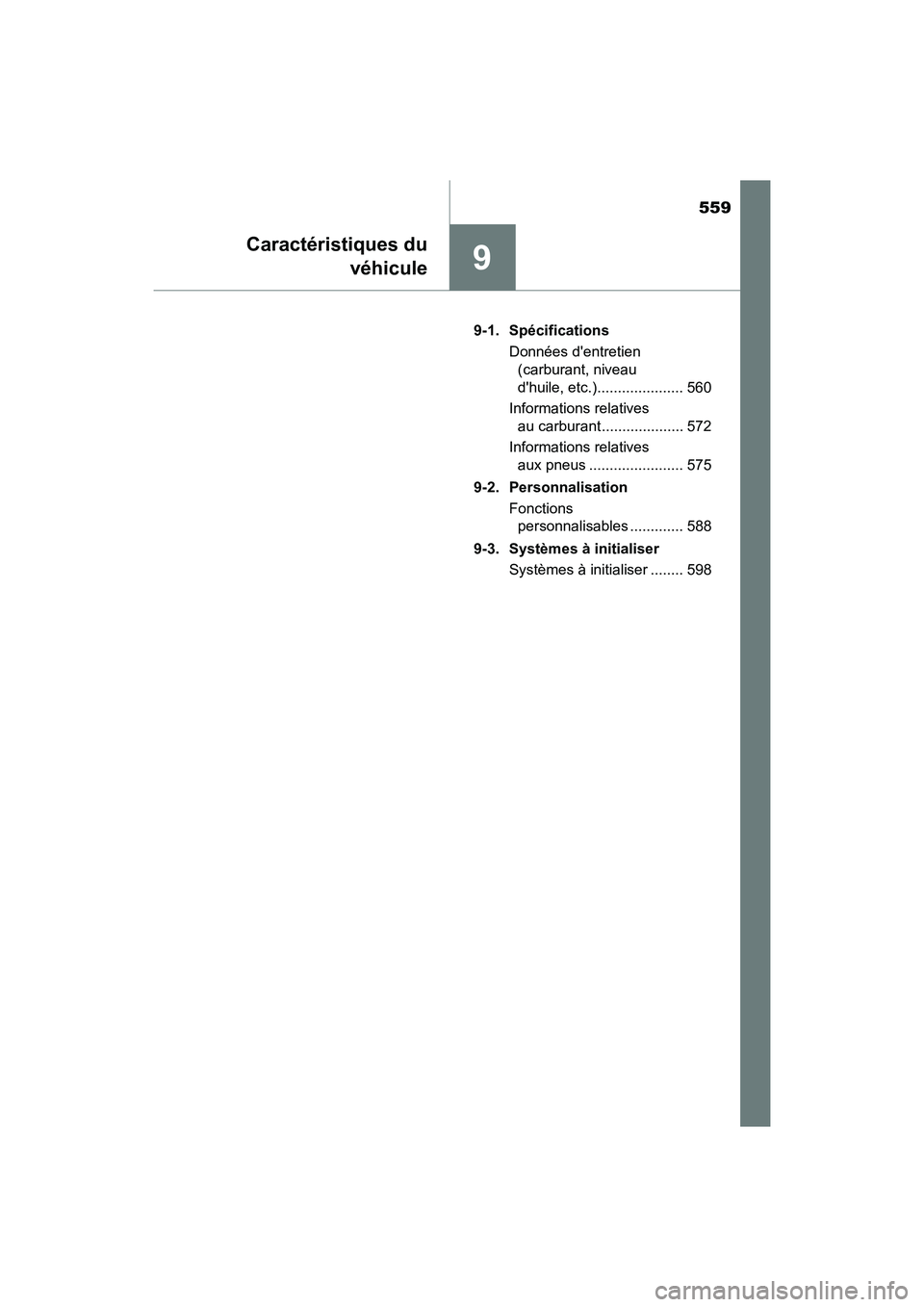

Caractéristiques duvéhicule
9
CAMRY_HV_D (OM33C65D) 9-1. Spécifications
Données d'entretien (carburant, niveau
d'huile, etc.)..................... 560
Informations relatives au carburant .................... 572
Informations relatives aux pneus ....................... 575
9-2. Personnalisation Fonctions personnalisables ............. 588
9-3. Systèmes à initialiser Systèmes à initialiser ........ 598

560
CAMRY_HV_D (OM33C65D)
9-1. Spécifications
*1: Véhicules à vide
*2: Pneus P215/55R17
*3: Pneus P205/65R16

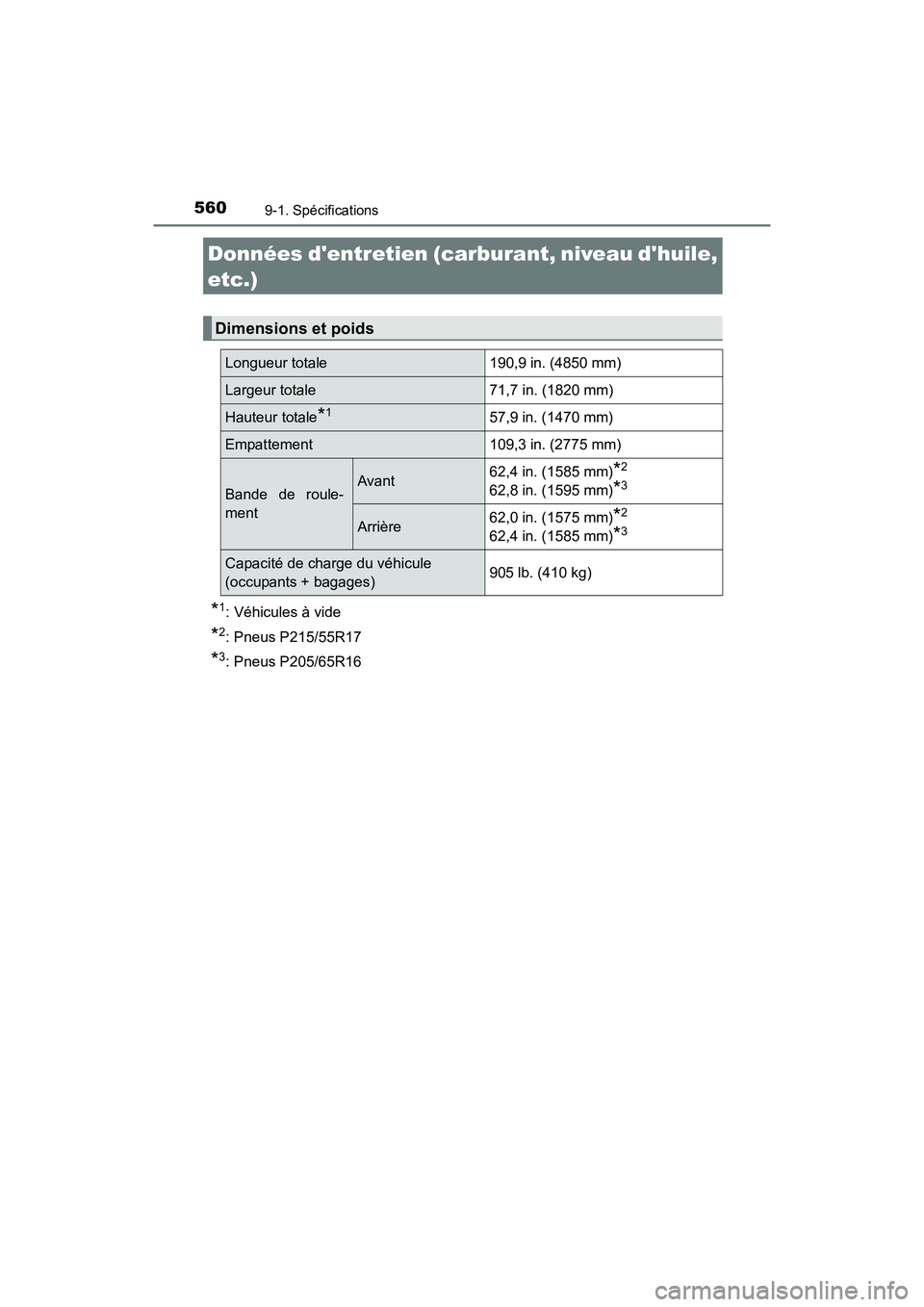

Données d'entretien (carburant, niveau d'huile,
etc.)
Dimensions et poids
Longueur totale190,9 in. (4850 mm)
Largeur totale 71,7 in. (1820 mm)
Hauteur totale*157,9 in. (1470 mm)
Empattement109,3 in. (2775 mm)
Bande de roule-
mentAvant62,4 in. (1585 mm)*2
62,8 in. (1595 mm)*3
Arrière62,0 in. (1575 mm)*2
62,4 in. (1585 mm)*3
Capacité de charge du véhicule
(occupants + bagages) 905 lb. (410 kg)

5619-1. Spécifications
9
Caractéristiques du véhicule
CAMRY_HV_D (OM33C65D)■
Numéro d'identification du véhicule
Le numéro d'identification du véhicule (VIN) est l'identifiant légal de
votre véhicule. C'est le numéro d'identification de base de votre
Toyota. Il est utilisé pour l'enregistrement de la propriété de votre
véhicule.
Ce numéro est gravé dans
l'angle supérieur gauche du
tableau de bord.
Ce numéro apparaît également
sur l'étiquette d'homologation.
■Numéro du moteur
Le numéro du moteur est gravé
sur le bloc-moteur comme indi-
qué.

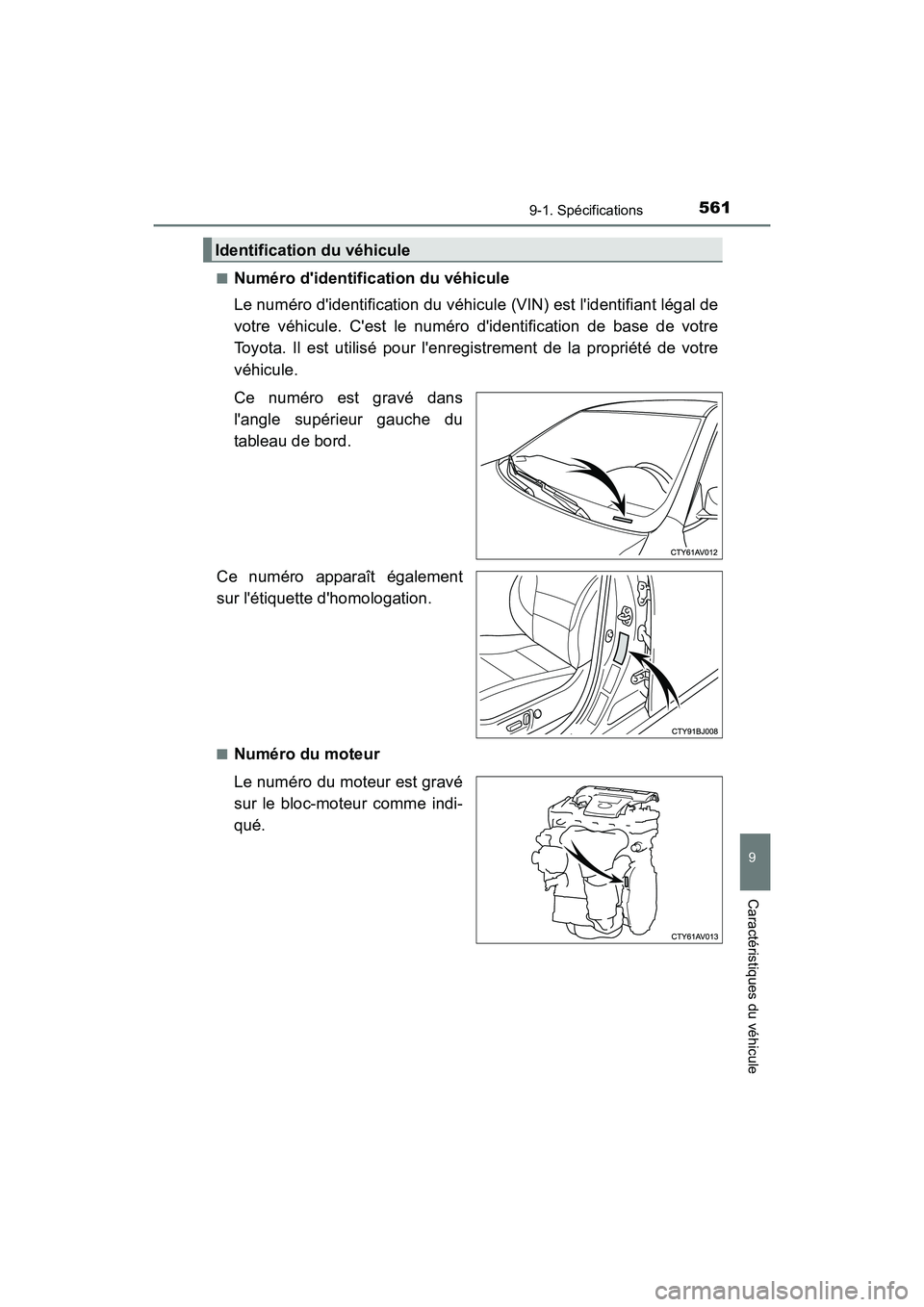

Identification du véhicule

5629-1. Spécifications
CAMRY_HV_D (OM33C65D)

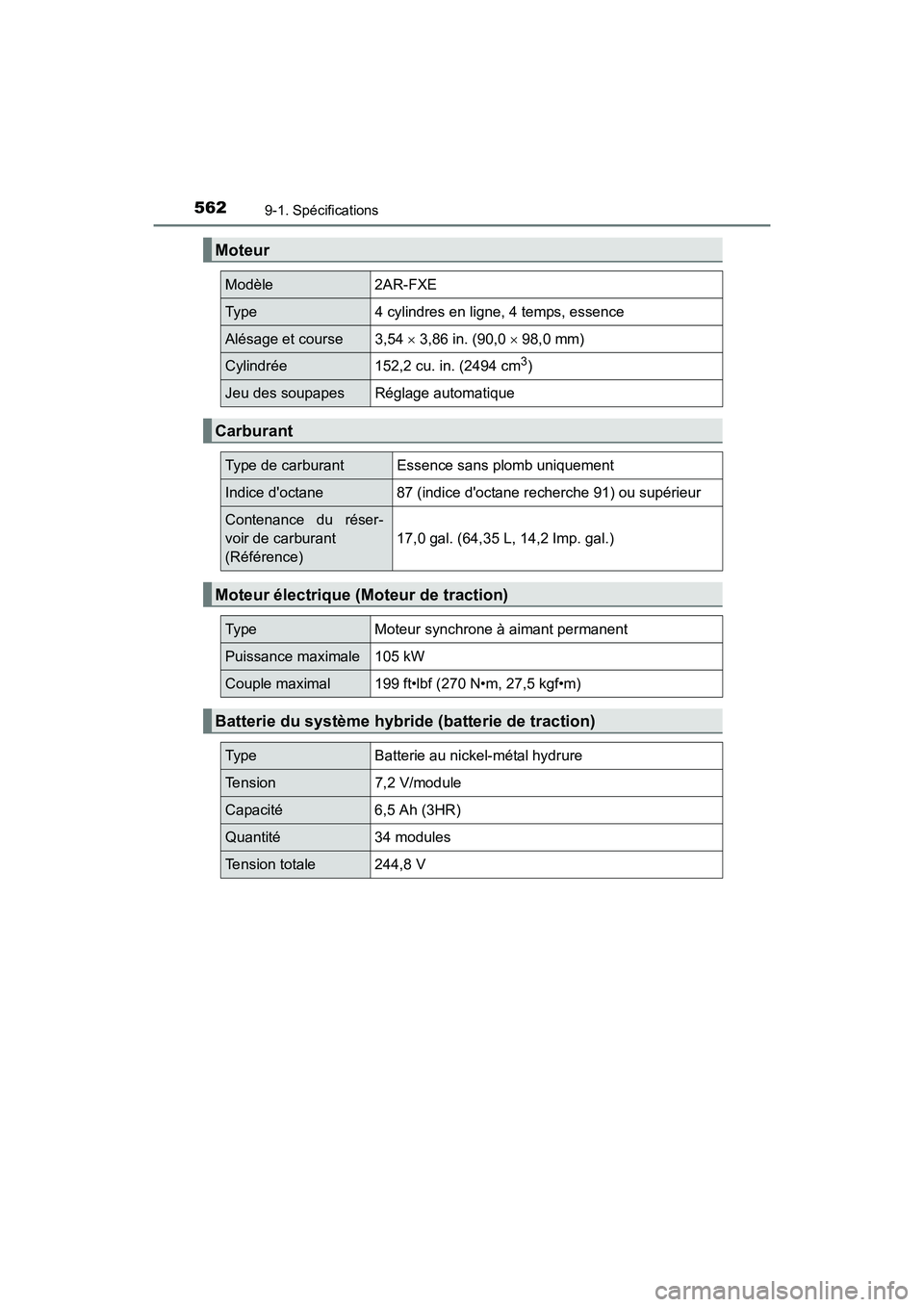

Moteur
Modèle2AR-FXE
Type 4 cylindres en ligne, 4 temps, essence
Alésage et course 3,54 × 3,86 in. (90,0 × 98,0 mm)
Cylindrée 152,2 cu. in. (2494 cm3)
Jeu des soupapes Réglage automatique
Carburant
Type de carburant Essence sans plomb uniquement
Indice d'octane 87 (indice d'octane recherche 91) ou supérieur
Contenance du réser-
voir de carburant
(Référence) 17,0 gal. (64,35 L, 14,2 Imp. gal.)
Moteur électrique (Moteur de traction)
Type
Moteur synchrone à aimant permanent
Puissance maximale 105 kW
Couple maximal 199 ft•lbf (270 N•m, 27,5 kgf•m)
Batterie du système hybride (batterie de traction)
TypeBatterie au nickel-métal hydrure
Tension 7,2 V/module
Capacité6,5 Ah (3HR)
Quantité34 modules
Tension totale 244,8 V

5639-1. Spécifications
9
Caractéristiques du véhicule
CAMRY_HV_D (OM33C65D)
*: La contenance en huile moteur est une quantité de référence à utiliser lorsdu changement de l'huile moteur. Chauffez le moteur puis éteignez le sys-
tème hybride, attendez plus de 5 minutes et vérifiez le niveau d'huile sur la
jauge.
■

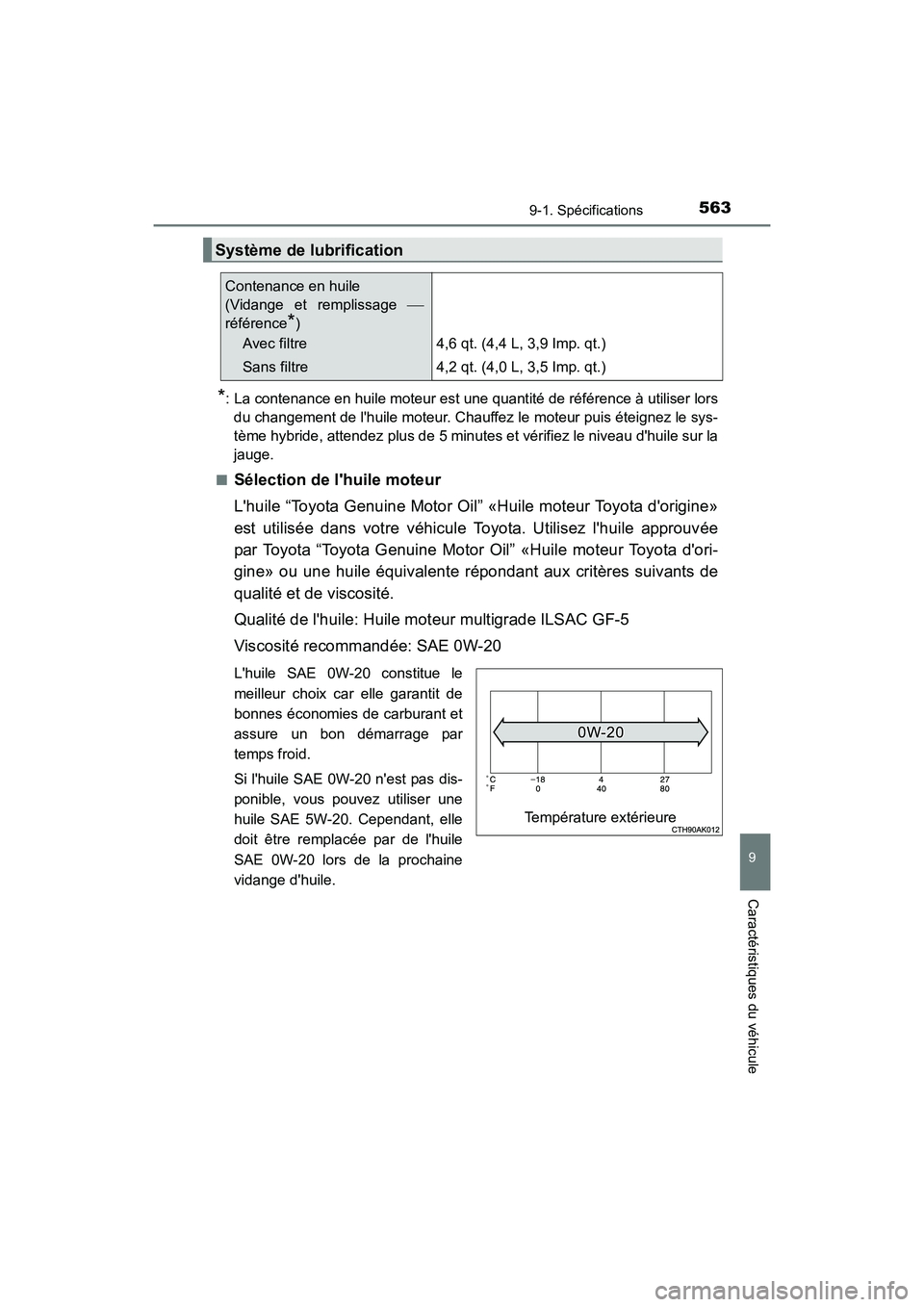

Sélection de l'huile moteur
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine»
est utilisée dans votre véhicule Toyota. Utilisez l'huile approuvée
par Toyota “Toyota Genuine Motor Oil” «Huile moteur Toyota d'ori-
gine» ou une huile équivalente répondant aux critères suivants de
qualité et de viscosité.
Qualité de l'huile: Huile moteur multigrade ILSAC GF-5
Viscosité recommandée: SAE 0W-20
L'huile SAE 0W-20 constitue le
meilleur choix car elle garantit de
bonnes économies de carburant et
assure un bon démarrage par
temps froid.
Si l'huile SAE 0W-20 n'est pas dis-
ponible, vous pouvez utiliser une
huile SAE 5W-20. Cependant, elle
doit être remplacée par de l'huile
SAE 0W-20 lors de la prochaine
vidange d'huile.
Système de lubrification
Contenance en huile
(Vidange et remplissage

référence*)
Avec filtre
Sans filtre 4,6 qt. (4,4 L, 3,9 Imp. qt.)
4,2 qt. (4,0 L, 3,5 Imp. qt.)
Température extérieure

5649-1. Spécifications
CAMRY_HV_D (OM33C65D)Viscosité de l'huile (0W-20 est expliqué ici à titre d'exemple):
• La valeur 0W de 0W-20 indique l'aptit ude de l'huile à permettre le démar-
rage à froid. Les huiles dont l'indice précédant le W est bas facilitent
davantage le démarrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l'huile lorsque la tempéra- ture de l'huile est élevée. Une huile dont l'indice de viscosité est plus
élevé (valeur plus grande) peut être mieux adaptée si le véhicule est uti-
lisé à des vitesses élevées ou soumis à des conditions de charge extrê-
mes.

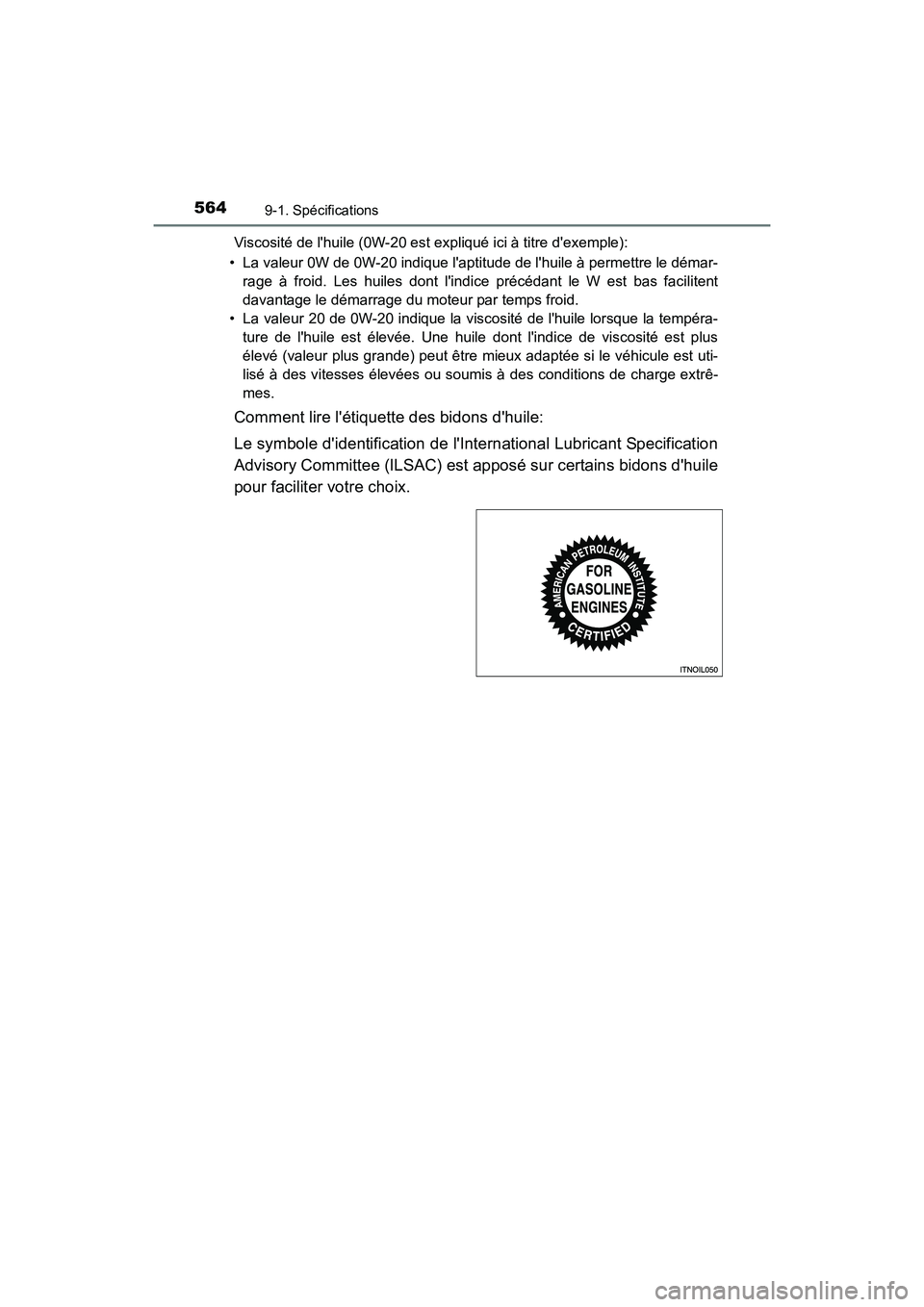

Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification de l'International Lubricant Specification
Advisory Committee (ILSAC) est apposé sur certains bidons d'huile
pour faciliter votre choix.

5659-1. Spécifications
9
Caractéristiques du véhicule
CAMRY_HV_D (OM33C65D)

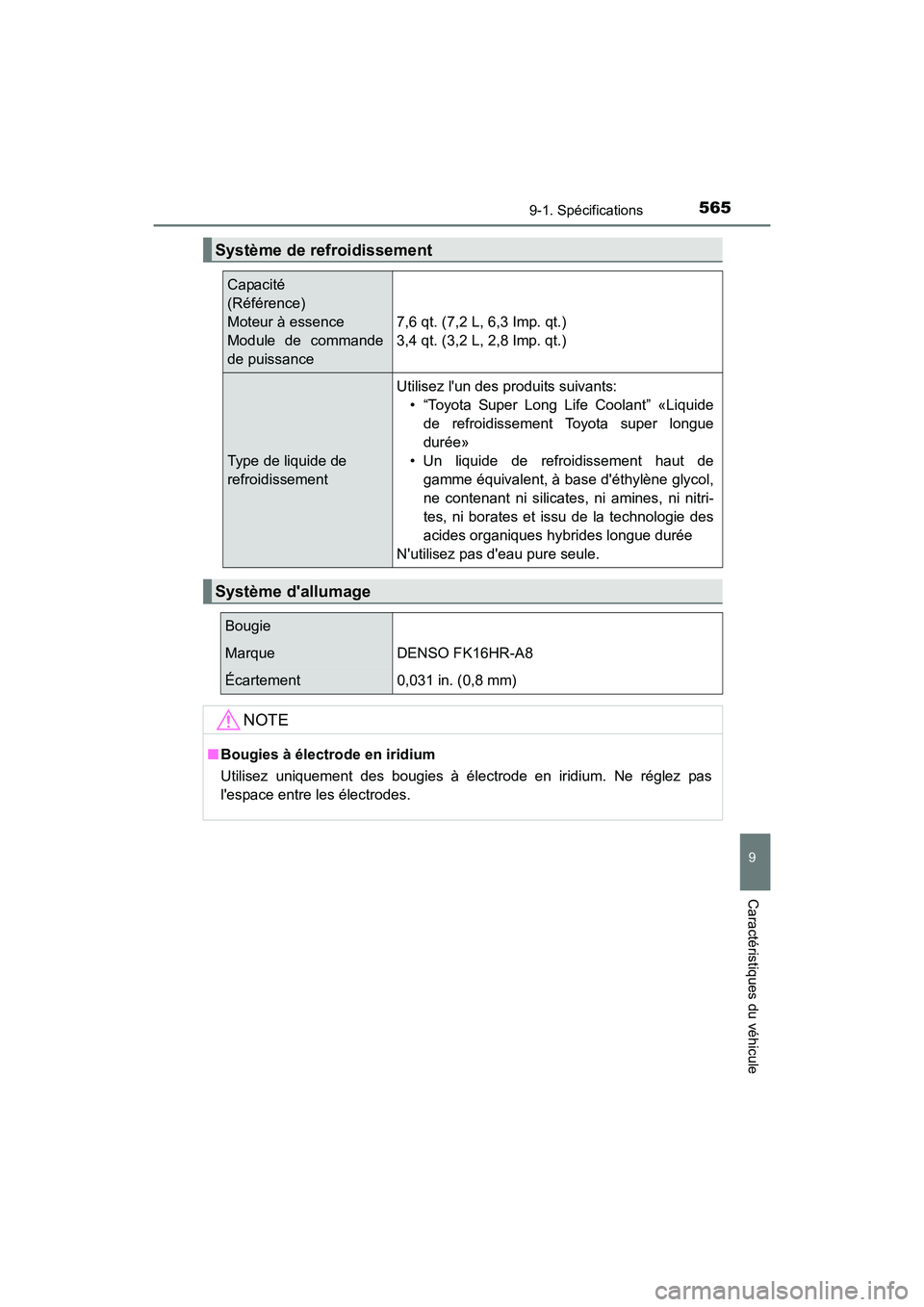

Système de refroidissement
Capacité
(Référence)
Moteur à essence
Module de commande
de puissance7,6 qt. (7,2 L, 6,3 Imp. qt.)
3,4 qt. (3,2 L, 2,8 Imp. qt.)
Type de liquide de
refroidissementUtilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquidede refroidissement Toyota super longue
durée»
• Un liquide de refroidissement haut de gamme équivalent, à base d'éthylène glycol,
ne contenant ni silicates, ni amines, ni nitri-
tes, ni borates et issu de la technologie des
acides organiques hybrides longue durée
N'utilisez pas d'eau pure seule.
Système d'allumage
Bougie
MarqueDENSO FK16HR-A8
Écartement0,031 in. (0,8 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas
l'espace entre les électrodes.

5669-1. Spécifications
CAMRY_HV_D (OM33C65D)
*: La contenance en liquide est une quantité de référence. Si un remplace-ment est nécessaire, contactez votre concessionnaire Toyota.

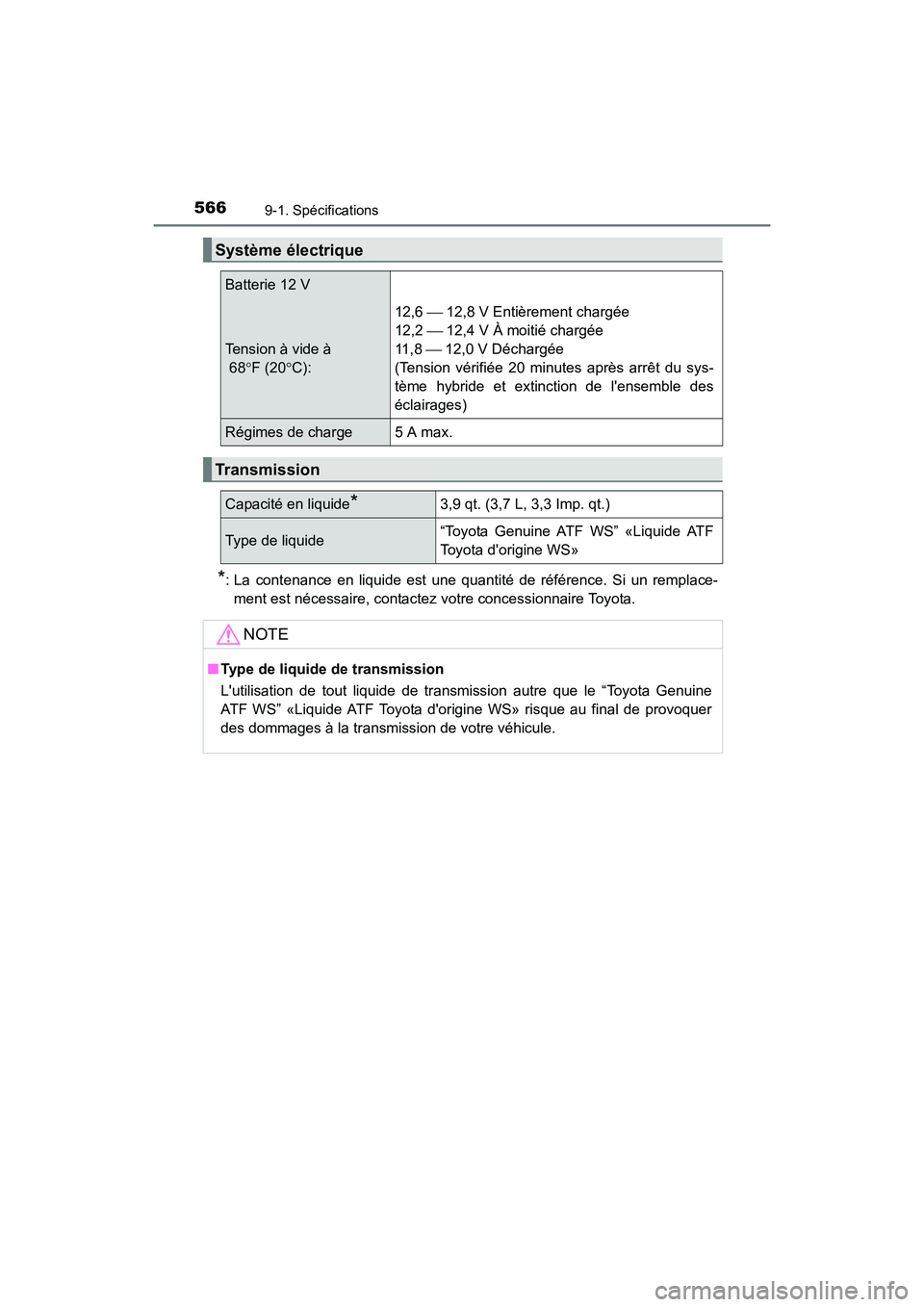

Système électrique
Batterie 12 V
Tension à vide à
68° F (20 °C):
12,6  12,8 V Entièrement chargée
12,2  12,4 V À moitié chargée
11 , 8  12,0 V Déchargée
(Tension vérifiée 20 minutes après arrêt du sys-
tème hybride et extinction de l'ensemble des
éclairages)
Régimes de charge5 A max.
Transmission
Capacité en liquide*3,9 qt. (3,7 L, 3,3 Imp. qt.)
Type de liquide “Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»
NOTE
■
Type de liquide de transmission
L'utilisation de tout liquide de transmission autre que le “Toyota Genuine
ATF WS” «Liquide ATF Toyota d'origine WS» risque au final de provoquer
des dommages à la transmission de votre véhicule.

5679-1. Spécifications
9
Caractéristiques du véhicule
CAMRY_HV_D (OM33C65D)
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force verti-cale de 112 lbf (500 N, 51 kgf), lorsque le système hybride fonctionne
*2: Course de la pédale de frein de stationnement lorsqu'elle est soumise àune force verticale de 67 lbf (300 N, 31 kgf).

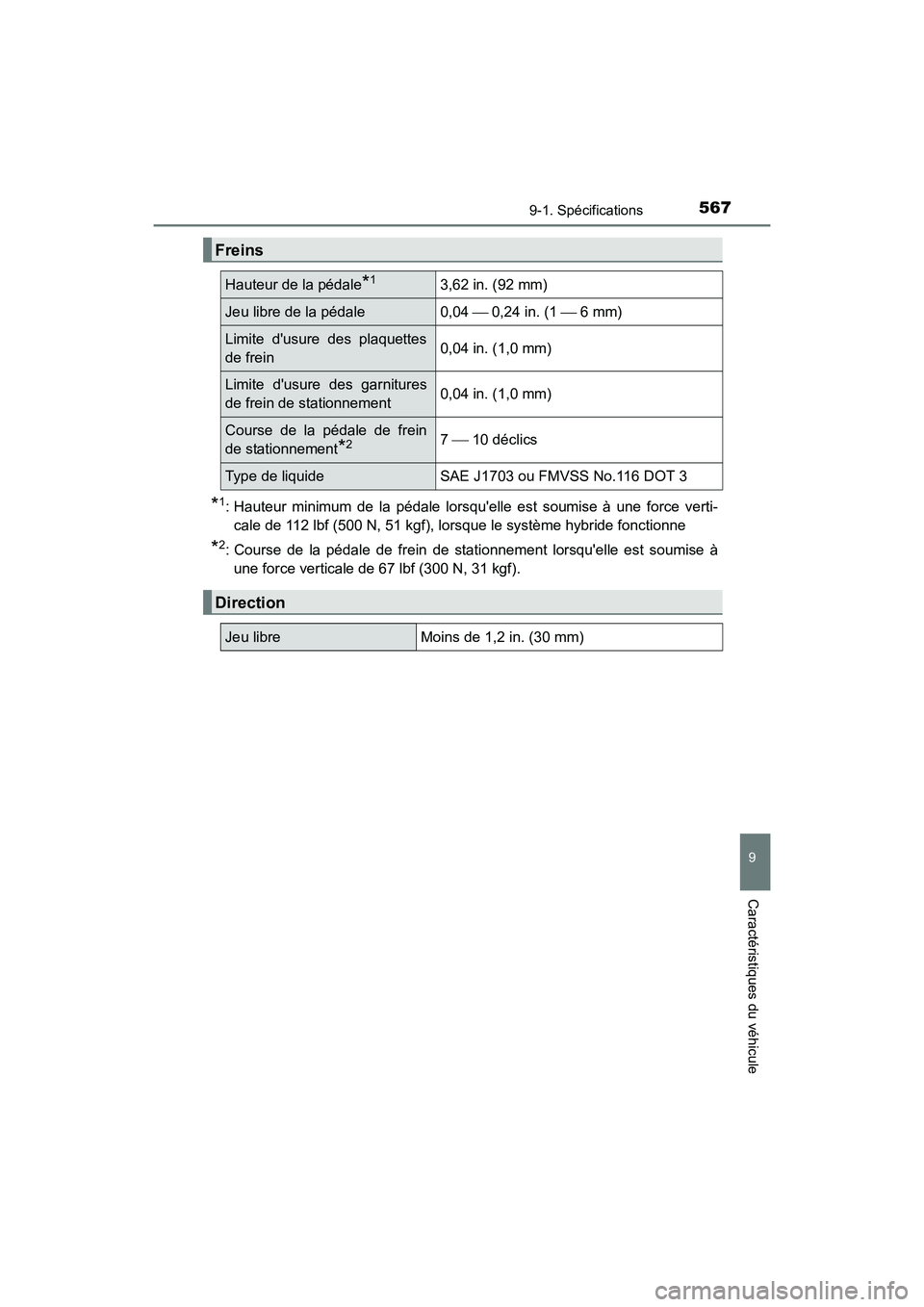

Freins
Hauteur de la pédale*13,62 in. (92 mm)
Jeu libre de la pédale 0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes
de frein0,04 in. (1,0 mm)
Limite d'usure des garnitures
de frein de stationnement0,04 in. (1,0 mm)
Course de la pédale de frein
de stationnement
*27  10 déclics
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3
Direction
Jeu libreMoins de 1,2 in. (30 mm)

5689-1. Spécifications
CAMRY_HV_D (OM33C65D)
XType A
Pneus et roues
Taille des pneusP205/65R16 94S, T155/70D17 110M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus recommandée à
froid)Conduite dans des conditions normales
Avant: 35 psi (240 kPa, 2,4 kgf/cm
2 ou
bar)
Arrière: 35 psi (240 kPa, 2,4 kgf/cm
2 ou
bar)
Roue de secours:
60 psi (420 kPa, 4,2 kgf/cm
2 ou bar)
Conduite à des vitesses élevées (plus de
100 mph [160 km/h]) (dans les pays où les
limitations de vitesse l’autorisent)
Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou bar)
aux pneus avant et aux pneus arrière. Ne
dépassez jamais la pression de gonflage
maximale des pneus à froid indiquée sur le
flanc des pneus.
Taille des roues 16
× 7J, 17 × 4 T (roue de secours com-
pacte)
Couple des écrous de
roues76 ft•lbf (103 N•m, 10,5 kgf•m)
