TOYOTA COROLLA 2014 Manuel du propriétaire (in French)

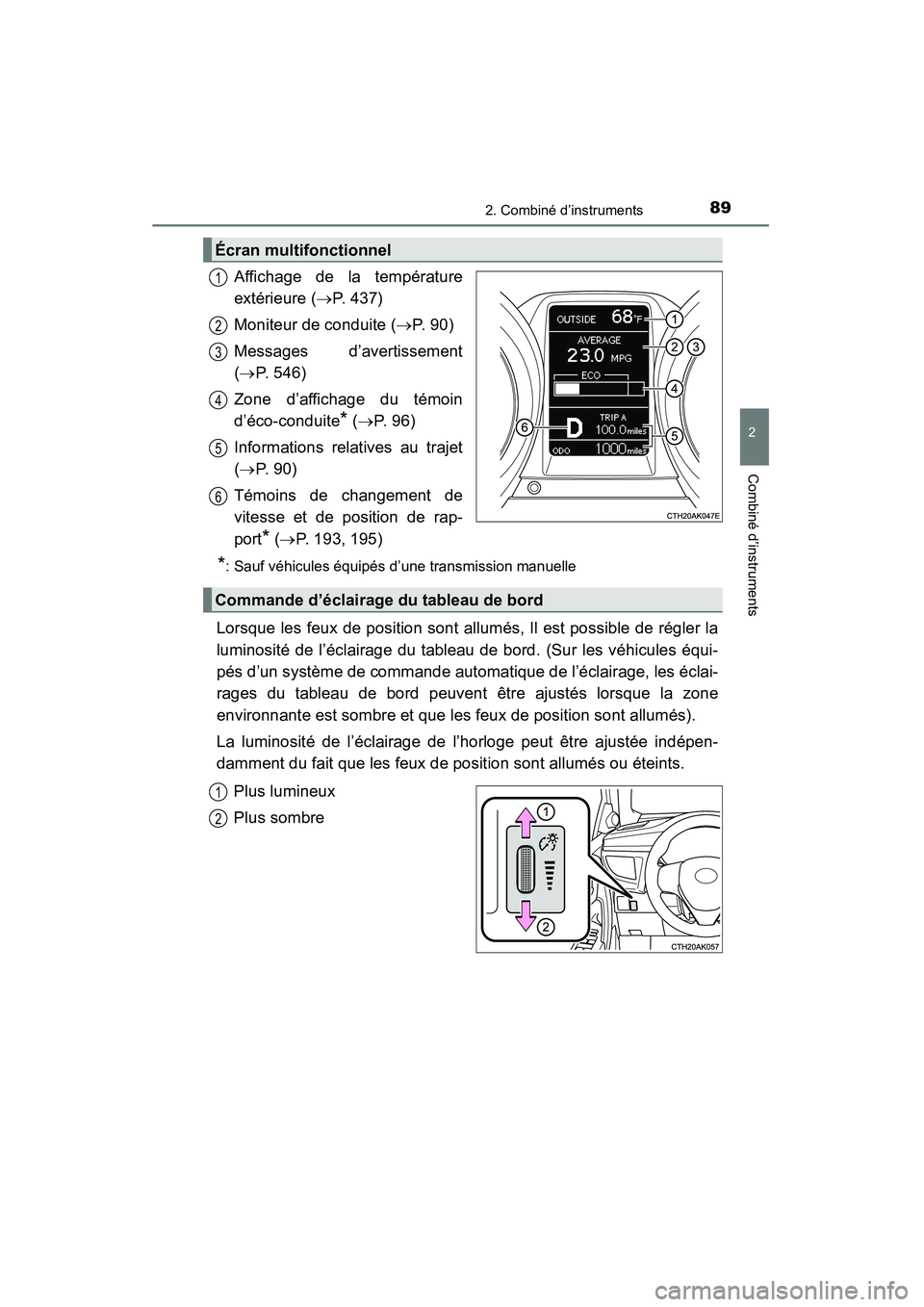

892. Combiné d’instruments
2
Combiné d’instruments
COROLLA_TMMMS_TMMC_D (OM12F00D)
Affichage de la température
extérieure (→P. 437)
Moniteur de conduite ( →P. 90)
Messages d’avertissement
(→ P. 546)
Zone d’affichage du témoin
d’éco-conduite
* ( → P. 9 6 )
Informations relatives au trajet
(→ P. 9 0 )
Témoins de changement de
vitesse et de position de rap-
port
* ( → P. 193, 195)
*: Sauf véhicules équipés d’une transmission manuelle
Lorsque les feux de position sont allumés, Il est possible de régler la
luminosité de l’éclairage du tableau de bord. (Sur les véhicules équi-
pés d’un système de commande automatique de l’éclairage, les éclai-
rages du tableau de bord peuvent être ajustés lorsque la zone
environnante est sombre et que les feux de position sont allumés).
La luminosité de l’éclairage de l’horloge peut être ajustée indépen-
damment du fait que les feux de position sont allumés ou éteints.
Plus lumineux
Plus sombre
Écran multifonctionnel
1
2
3
4
5
6
Commande d’éclairage du tableau de bord
1
2

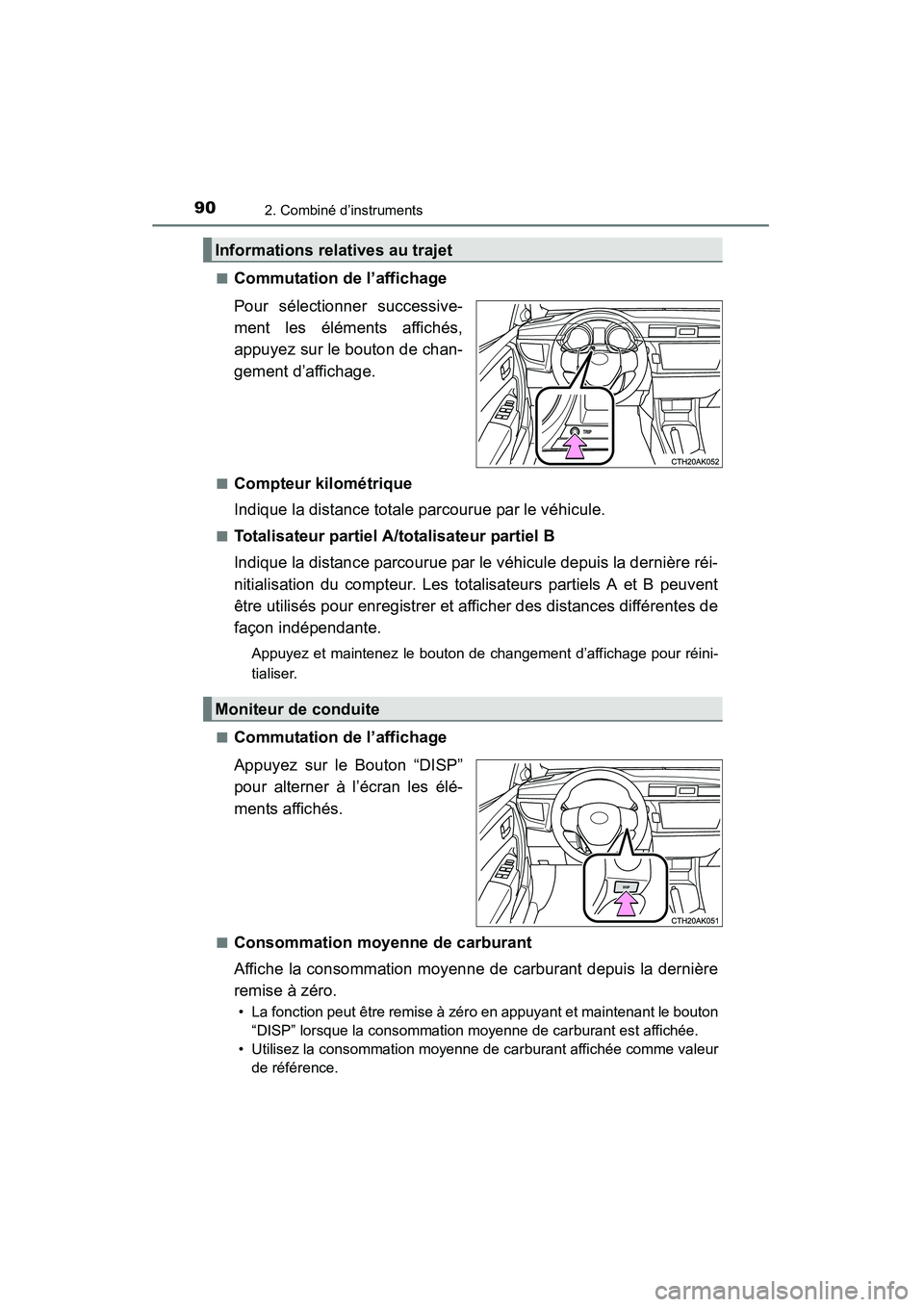

902. Combiné d’instruments
COROLLA_TMMMS_TMMC_D (OM12F00D)■
Commutation de l’affichage
Pour sélectionner successive-
ment les éléments affichés,
appuyez sur le bouton de chan-
gement d’affichage.
■Compteur kilométrique
Indique la distance totale parcourue par le véhicule.
■Totalisateur partiel A/totalisateur partiel B
Indique la distance parcourue par le véhicule depuis la dernière réi-
nitialisation du compteur. Les totalisateurs partiels A et B peuvent
être utilisés pour enregistrer et afficher des distances différentes de
façon indépendante.
Appuyez et maintenez le bouton de changement d’affichage pour réini-
tialiser.
■
Commutation de l’affichage
Appuyez sur le Bouton “DISP”
pour alterner à l’écran les élé-
ments affichés.
■Consommation moyenne de carburant
Affiche la consommation moyenne de carburant depuis la dernière
remise à zéro.
• La fonction peut être remise à zéro en appuyant et maintenant le bouton “DISP” lorsque la consommation moyenne de carburant est affichée.
• Utilisez la consommation moyenne de carburant affichée comme valeur de référence.
Informations relatives au trajet
Moniteur de conduite

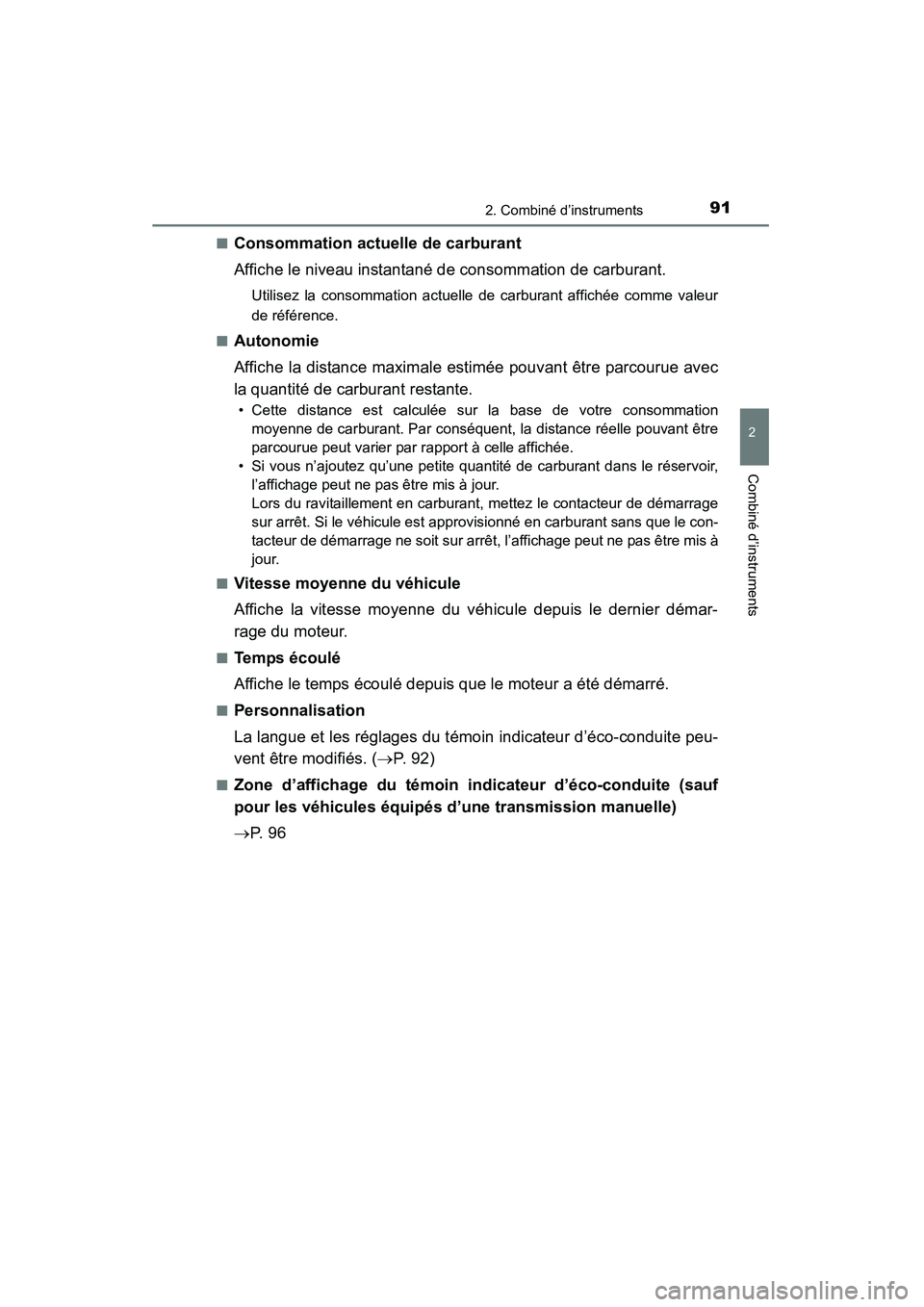

912. Combiné d’instruments
2
Combiné d’instruments
COROLLA_TMMMS_TMMC_D (OM12F00D)■
Consommation actuelle de carburant
Affiche le niveau instantané de consommation de carburant.
Utilisez la consommation actuelle de carburant affichée comme valeur
de référence.
■
Autonomie
Affiche la distance maximale estimée pouvant être parcourue avec
la quantité de carburant restante.
• Cette distance est calculée sur la base de votre consommation moyenne de carburant. Par conséquent, la distance réelle pouvant être
parcourue peut varier par rapport à celle affichée.
• Si vous n’ajoutez qu’une petite quantité de carburant dans le réservoir, l’affichage peut ne pas être mis à jour.
Lors du ravitaillement en carburant, mettez le contacteur de démarrage
sur arrêt. Si le véhicule est approvisionné en carburant sans que le con-
tacteur de démarrage ne soit sur arrêt, l’affichage peut ne pas être mis à
jour.
■
Vitesse moyenne du véhicule
Affiche la vitesse moyenne du véhicule depuis le dernier démar-
rage du moteur.
■Temps écoulé
Affiche le temps écoulé depuis que le moteur a été démarré.
■Personnalisation
La langue et les réglages du témoin indicateur d’éco-conduite peu-
vent être modifiés. ( →P. 92)
■Zone d’affichage du témoin indicateur d’éco-conduite (sauf
pour les véhicules équipés d’une transmission manuelle)
→P. 9 6

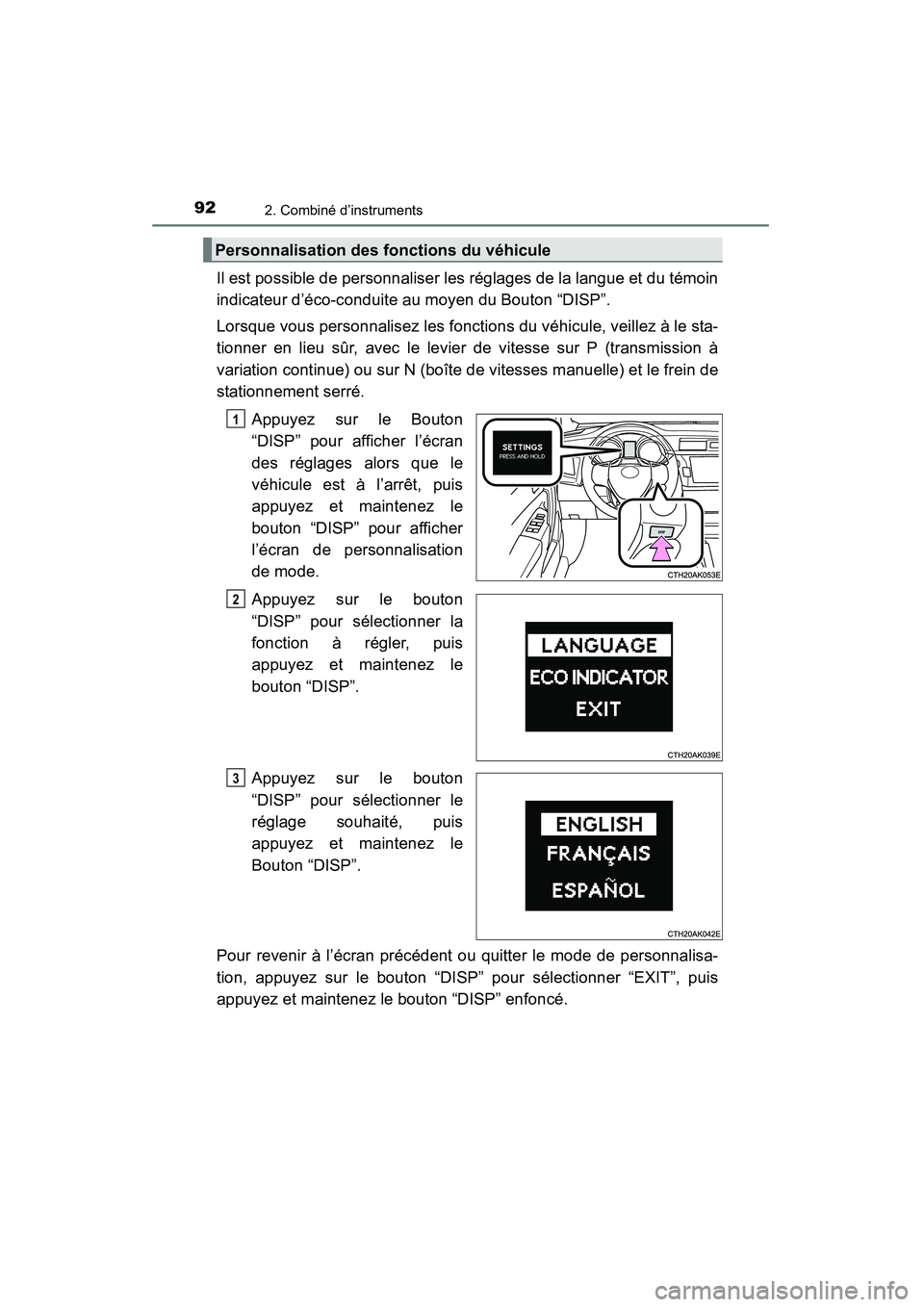

922. Combiné d’instruments
COROLLA_TMMMS_TMMC_D (OM12F00D)
Il est possible de personnaliser les réglages de la langue et du témoin
indicateur d’éco-conduite au moyen du Bouton “DISP”.
Lorsque vous personnalisez les fonctions du véhicule, veillez à le sta-
tionner en lieu sûr, avec le levier de vitesse sur P (transmission à
variation continue) ou sur N (boîte de vitesses manuelle) et le frein de
stationnement serré.Appuyez sur le Bouton
“DISP” pour afficher l’écran
des réglages alors que le
véhicule est à l’arrêt, puis
appuyez et maintenez le
bouton “DISP” pour afficher
l’écran de personnalisation
de mode.
Appuyez sur le bouton
“DISP” pour sélectionner la
fonction à régler, puis
appuyez et maintenez le
bouton “DISP”.
Appuyez sur le bouton
“DISP” pour sélectionner le
réglage souhaité, puis
appuyez et maintenez le
Bouton “DISP”.
Pour revenir à l’écran précédent ou quitter le mode de personnalisa-
tion, appuyez sur le bouton “DISP” pour sélectionner “EXIT”, puis
appuyez et maintenez le bouton “DISP” enfoncé.
Personnalisation des fonctions du véhicule
1
2
3

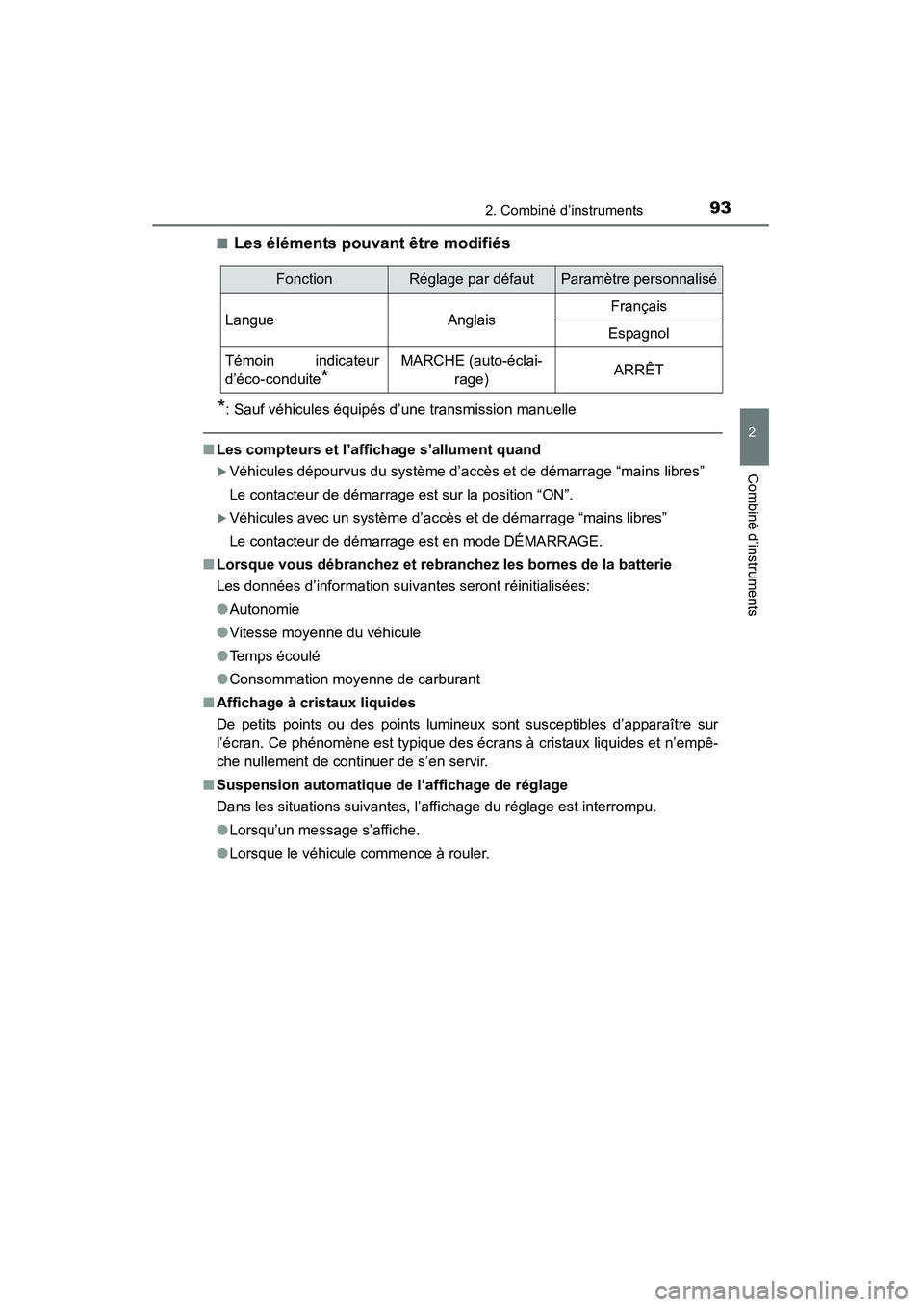

932. Combiné d’instruments
2
Combiné d’instruments
COROLLA_TMMMS_TMMC_D (OM12F00D)■
Les éléments pouvant être modifiés
*: Sauf véhicules équipés d’une transmission manuelle
■
Les compteurs et l’affichage s’allument quand
XVéhicules dépourvus du système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est sur la position “ON”.
XVéhicules avec un système d’accès et de démarrage “mains libres”
Le contacteur de démarrage est en mode DÉMARRAGE.
■ Lorsque vous débranchez et rebranchez les bornes de la batterie
Les données d’information suivantes seront réinitialisées:
●Autonomie
● Vitesse moyenne du véhicule
● Temps écoulé
● Consommation moyenne de carburant
■ Affichage à cristaux liquides
De petits points ou des points lumineux sont susceptibles d’apparaître sur
l’écran. Ce phénomène est typique des écrans à cristaux liquides et n’empê-
che nullement de continuer de s’en servir.
■ Suspension automatique de l’affichage de réglage
Dans les situations suivantes, l’affichage du réglage est interrompu.
●Lorsqu’un message s’affiche.
● Lorsque le véhicule commence à rouler.
FonctionRéglage par défautParamètre personnalisé
LangueAnglaisFrançais
Espagnol
Témoin indicateur
d’éco-conduite
*
MARCHE (auto-éclai-
rage)ARRÊT

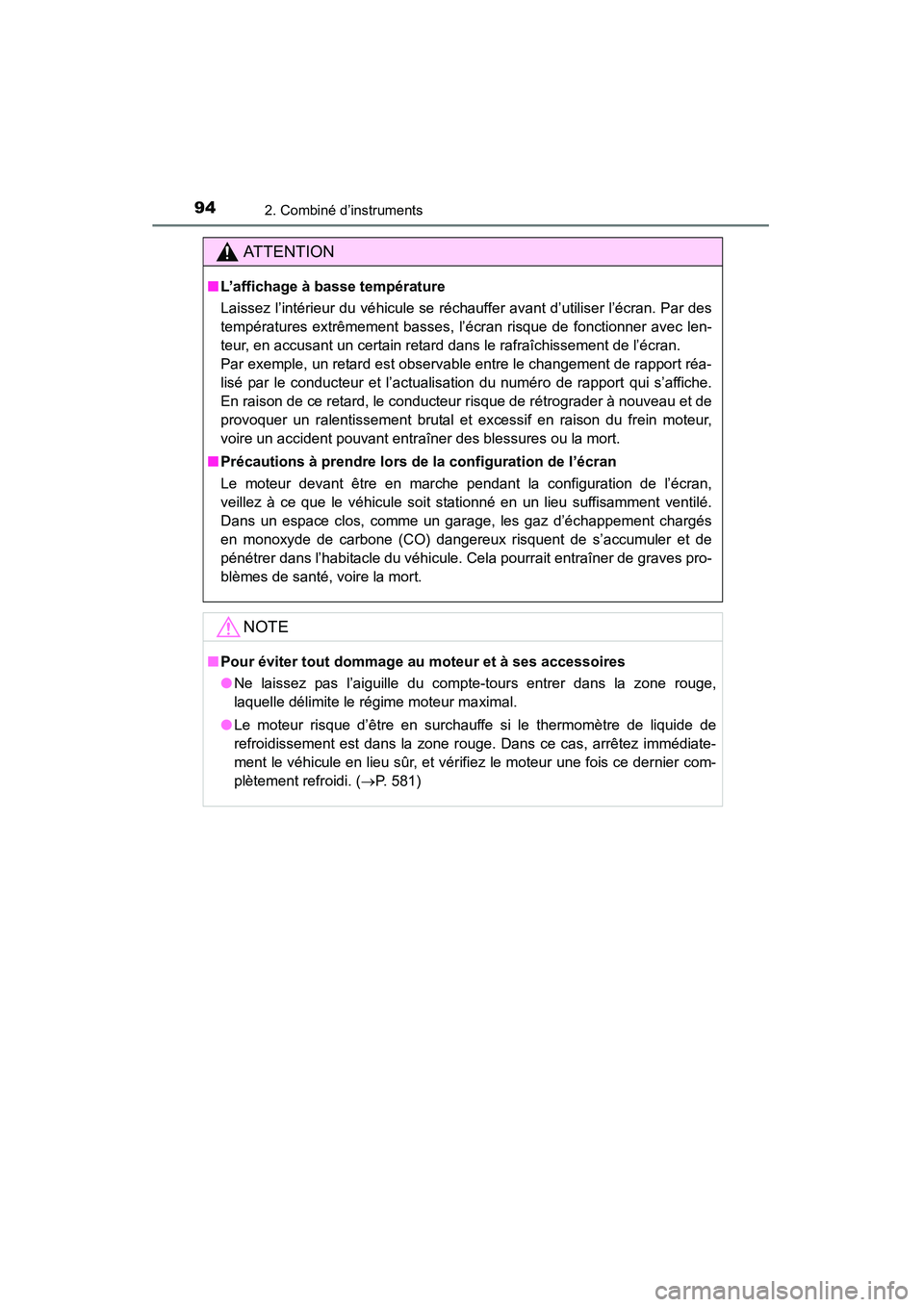

942. Combiné d’instruments
COROLLA_TMMMS_TMMC_D (OM12F00D)
AT T E N T I O N
■L’affichage à basse température
Laissez l’intérieur du véhicule se réc hauffer avant d’utiliser l’écran. Par des
températures extrêmement basses, l’écran risque de fonctionner avec len-
teur, en accusant un certain retard dans le rafraîchissement de l’écran.
Par exemple, un retard est observable entre le changement de rapport réa-
lisé par le conducteur et l’actualisation du numéro de rapport qui s’affiche.
En raison de ce retard, le conducteur risque de rétrograder à nouveau et de
provoquer un ralentissement brutal et excessif en raison du frein moteur,
voire un accident pouvant entraîner des blessures ou la mort.
■ Précautions à prendre lors de la configuration de l’écran
Le moteur devant être en marche pendant la configuration de l’écran,
veillez à ce que le véhicule soit stationné en un lieu suffisamment ventilé.
Dans un espace clos, comme un garage, les gaz d’échappement chargés
en monoxyde de carbone (CO) dangereux risquent de s’accumuler et de
pénétrer dans l’habitacle du véhicule. Cela pourrait entraîner de graves pro-
blèmes de santé, voire la mort.
NOTE
■Pour éviter tout dommage au moteur et à ses accessoires
●Ne laissez pas l’aiguille du compte-tours entrer dans la zone rouge,
laquelle délimite le régime moteur maximal.
● Le moteur risque d’être en surchauffe si le thermomètre de liquide de
refroidissement est dans la zone rouge. Dans ce cas, arrêtez immédiate-
ment le véhicule en lieu sûr, et vérifiez le moteur une fois ce dernier com-
plètement refroidi. ( →P. 581)

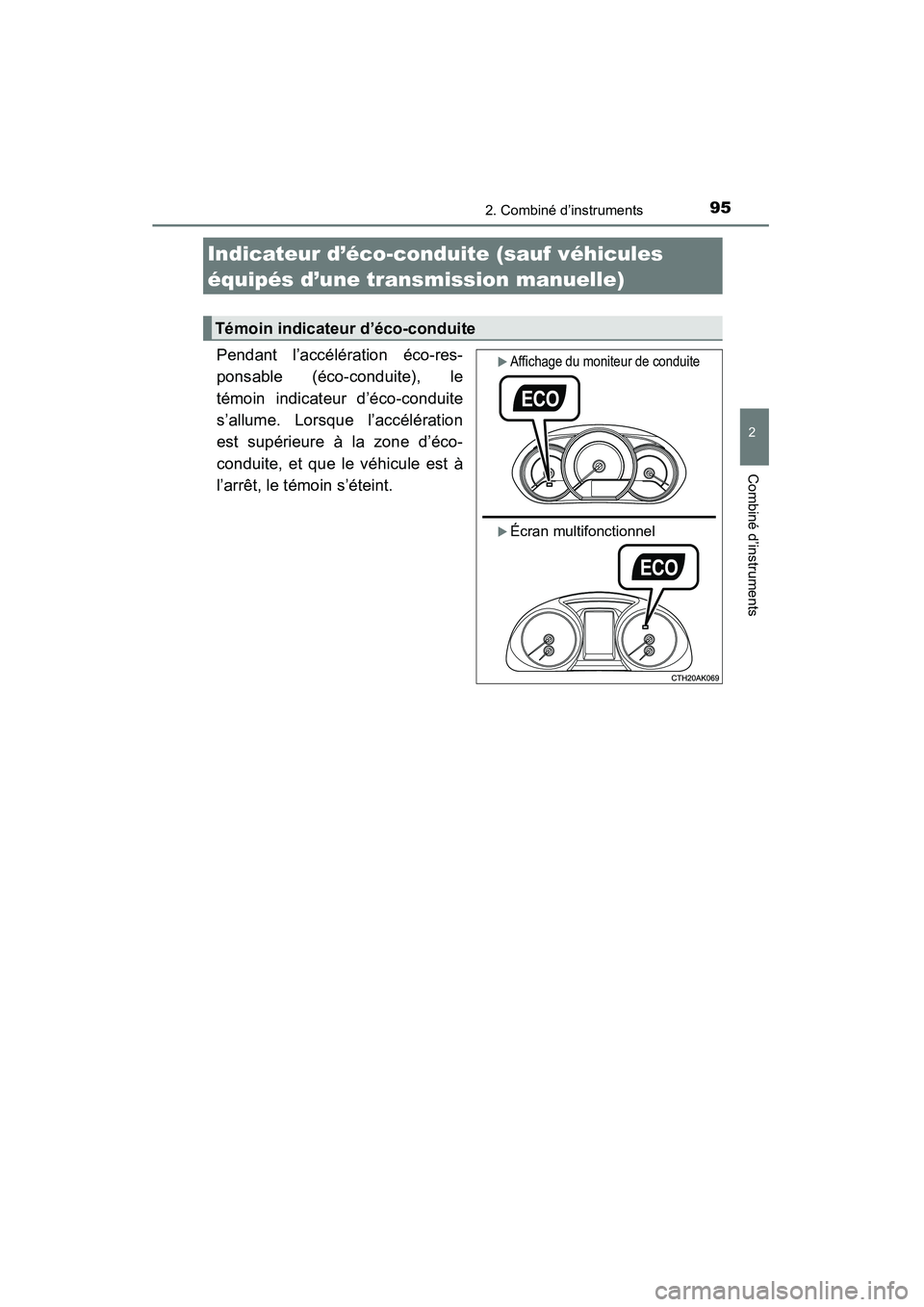

952. Combiné d’instruments
2
Combiné d’instruments
COROLLA_TMMMS_TMMC_D (OM12F00D)
Pendant l’accélération éco-res-
ponsable (éco-conduite), le
témoin indicateur d’éco-conduite
s’allume. Lorsque l’accélération
est supérieure à la zone d’éco-
conduite, et que le véhicule est à
l’arrêt, le témoin s’éteint.
Indicateur d’éco-conduite (sauf véhicules
équipés d’une transmission manuelle)
Témoin indicateur d’éco-conduite
XAffichage du moniteur de conduite
XÉcran multifonctionnel

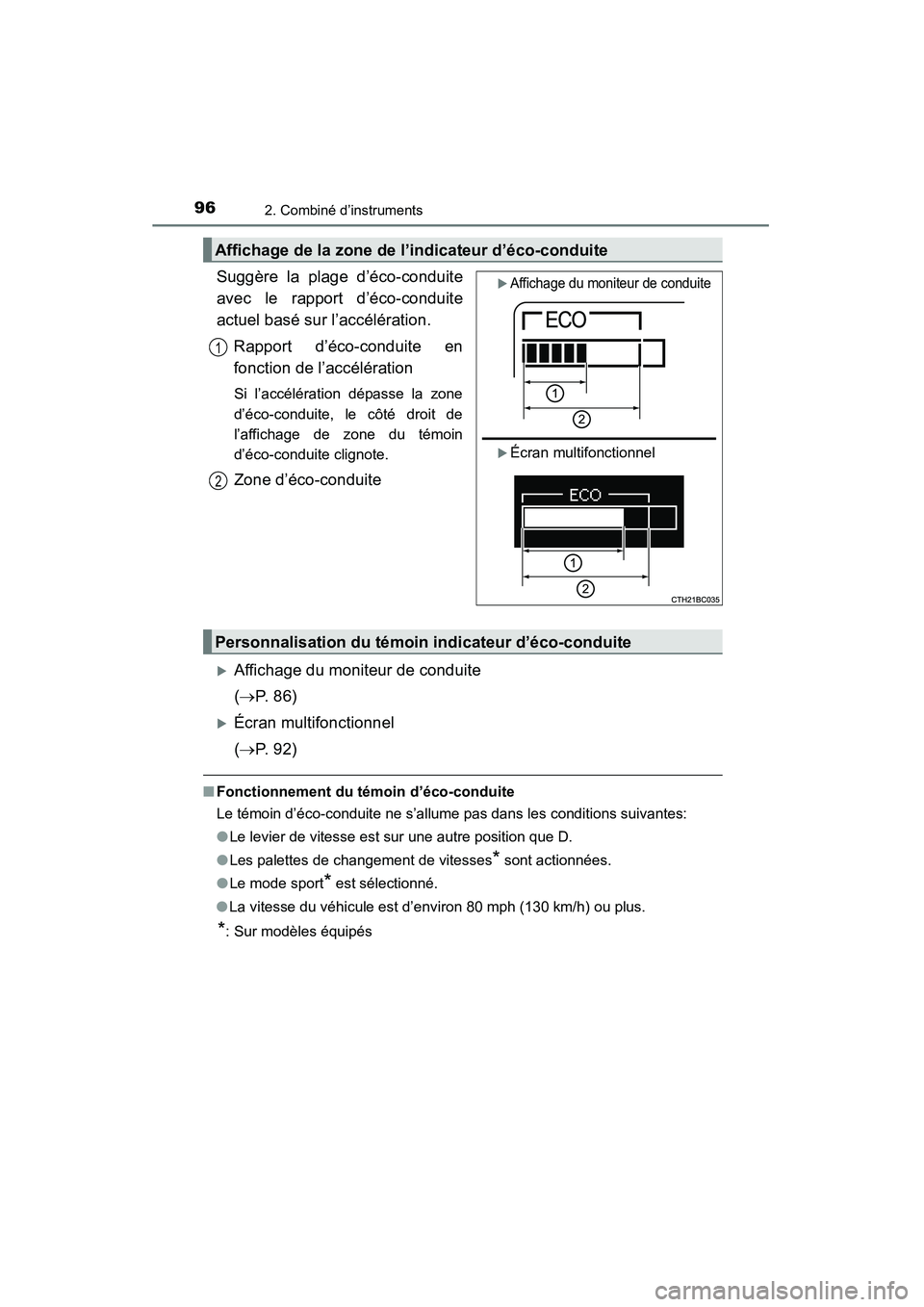

962. Combiné d’instruments
COROLLA_TMMMS_TMMC_D (OM12F00D)
Suggère la plage d’éco-conduite
avec le rapport d’éco-conduite
actuel basé sur l’accélération.Rapport d’éco-conduite en
fonction de l’accélération
Si l’accélération dépasse la zone
d’éco-conduite, le côté droit de
l’affichage de zone du témoin
d’éco-conduite clignote.
Zone d’éco-conduite
XAffichage du moniteur de conduite
(→ P. 8 6 )
XÉcran multifonctionnel
(→P. 9 2 )
■Fonctionnement du témoin d’éco-conduite
Le témoin d’éco-conduite ne s’allume pas dans les conditions suivantes:
●Le levier de vitesse est sur une autre position que D.
● Les palettes de changement de vitesses
* sont actionnées.
● Le mode sport
* est sélectionné.
● La vitesse du véhicule est d’environ 80 mph (130 km/h) ou plus.
*: Sur modèles équipés
Affichage de la zone de l’indicateur d’éco-conduite
XAffichage du moniteur de conduite
XÉcran multifonctionnel
1
2
Personnalisation du témoin indicateur d’éco-conduite

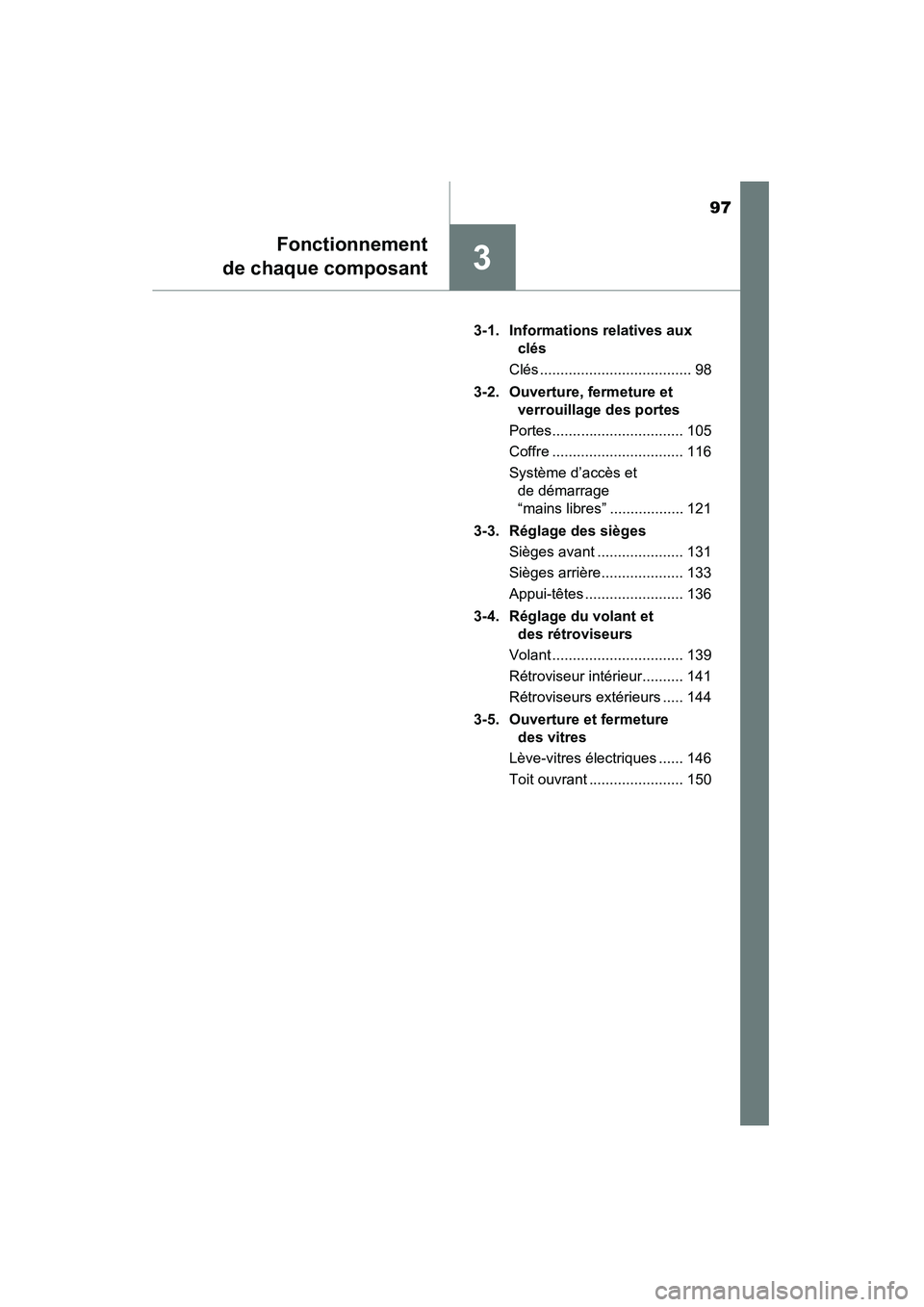

97
3
Fonctionnement
de chaque composant
COROLLA_TMMMS_TMMC_D (OM12F00D) 3-1. Informations relatives aux
clés
Clés ..................................... 98
3-2. Ouverture, fermeture et verrouillage des portes
Portes................................ 105
Coffre ................................ 116
Système d’accès et de démarrage
“mains libres” .................. 121
3-3. Réglage des sièges Sièges avant ..................... 131
Sièges arrière.................... 133
Appui-têtes ........................ 136
3-4. Réglage du volant et des rétroviseurs
Volant ................................ 139
Rétroviseur intérieur.......... 141
Rétroviseurs extérieurs ..... 144
3-5. Ouverture et fermeture des vitres
Lève-vitres électriques ...... 146
Toit ouvrant ....................... 150

98
COROLLA_TMMMS_TMMC_D (OM12F00D)
3-1. Informations relatives aux clés
Le véhicule est livré avec les clés suivantes.
XVéhicules dépourvus de système d’accès et de démarrage “mains
libres” (type A)Clés
Languette du numéro de clé
XVéhicules dépourvus de système d’accès et de démarrage “mains
libres” (type B)Clés
Utilisation de la fonction télé-
commande du verrouillage cen-
tralisé
Languette du numéro de clé
XVéhicules avec un système d’accès et de démarrage “mains libres”Clés électroniques
• Utilisation du systèmed’accès et de démarrage
“mains libres” ( →P. 121)
• Utilisation de la fonction télé- commande du verrouillage
centralisé
Clés conventionnelles
Languette du numéro de clé
Clés
Les clés
1
2
1
2
1
2
3
