ó Wersje z dojazdowym ko∏em zapasowym (wersje bez torby z narz´-
dziami)
7-2. Post´powanie w sytuacjach awaryjnych531
7
Sytuacje awaryjne
Umiejscowienie ko∏a zapasowego, podnoÊnika i narz´dzi
Os∏ona pod∏ogi baga˝nika
Klucz do nakr´tek kó∏
Korba podnoÊnika
Zaczep holowniczyPodnoÊnik
Ko∏o zapasowe
Taca na narz´dzia
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 531 (Black plate)

ó Wersje z dojazdowym ko∏em zapasowym (wersje z torbà z narz´-
dziami)
5327-2. Post´powanie w sytuacjach awaryjnych
Os∏ona pod∏ogi baga˝nika
Zaczep holowniczy
PodnoÊnik
Ko∏o zapasoweTaca na narz´dzia
Torba z narz´dziami
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 532 (Black plate)

óWersje z pe∏nowymiarowym ko∏em zapasowym
7-2. Post´powanie w sytuacjach awaryjnych533
7
Sytuacje awaryjne
Os∏ona pod∏ogi baga˝nika
Wk∏adka ko∏a zapasowego
(w niektórych wersjach)
Torba z narz´dziamiPodnoÊnik
Ko∏o zapasowe
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 533 (Black plate)

Wyjàç os∏on´ pod∏ogi baga˝-
nika.1
5347-2. Post´powanie w sytuacjach awaryjnych
U˝ywanie podnoÊnika samochodowego
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika samochodowego mo˝e doprowadziç
do spadni´cia z niego samochodu i w rezultacie do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Nie u˝ywaç podnoÊnika samochodowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie ∏aƒcuchów przeciwpoÊlizgowych.
U˝ywaç wy∏àcznie podnoÊnika stanowiàcego fabryczne wyposa˝enie te-
go samochodu.
Nie wolno u˝ywaç go w innych samochodach ani u˝ywaç do tego samo-
chodu podnoÊnika z innego samochodu.
PodnoÊnik powinien dotykaç podwozia samochodu dok∏adnie w miejscu
przewidzianym do tego celu.
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspar tym jedynie na podnoÊniku.
Nie wolno uruchamiaç silnika, gdy samochód wspar ty jest na podnoÊniku.
Nie podnosiç samochodu, gdy ktokolwiek pozostaje w jego wn´trzu.
Nie umieszczaç pod podnoÊnikiem ani na podnoÊniku ˝adnych przedmiotów.
W celu zmiany ko∏a nie podnosiç samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´ pod samochód nale˝y podeprzeç go
stabilnymi podporami.
Przy opuszczaniu samochodu nale˝y uwa˝aç, aby nikt nie znajdowa∏ si´
w pobli˝u samochodu. Je˝eli w pobli˝u sà inne osoby, przed rozpocz´-
ciem obni˝ania podnoÊnika nale˝y je ostrzec.
Wyjmowanie podnoÊnika
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 534 (Black plate)

Zdjàç os∏on´ podnoÊnika.
Wyjàç podnoÊnik.
Dociskanie
Luzowanie
Wyjàç os∏on´ pod∏ogi baga˝-
nika.
óWersje z dojazdowym ko∏em zapasowym
Wyjàç tac´ na narz´dzia.
2
1
3
2
7-2. Post´powanie w sytuacjach awaryjnych535
7
Sytuacje awaryjne
Wyjmowanie ko∏a zapasowego
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 535 (Black plate)

ó Wersje z pe∏nowymiarowym ko∏em zapasowym
Wyjàç wk∏adk´ ko∏a zapaso-
wego. (w niektórych wersjach)
Odkr´ciç centralne mocowanie
ko∏a zapasowego.
3
2
5367-2. Post´powanie w sytuacjach awaryjnych
Podczas chowania dojazdowego ko∏a zapasowego
Nale˝y uwa˝aç, aby nie dosz∏o do przyciÊni´cia palców lub innych cz´Êci
cia∏a pomi´dzy ko∏em zapasowym a elementami nadwozia.
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 536 (Black plate)

Wymiana ko∏a z przebità oponà
Wersje ze stalowymi obr´cza-
mi kó∏: Przy u˝yciu klucza do
kó∏ nale˝y zdemontowaç os∏o-
n´ obr´czy ko∏a.
W celu unikni´cia uszkodzenia
os∏ony obr´czy ko∏a pomi´dzy
os∏on´ a klucz nale˝y w∏o˝yç
mi´kkà szmatk´, tak jak pokaza-
no na ilustracji.
Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).3
2
1
7-2. Post´powanie w sytuacjach awaryjnych537
7
Sytuacje awaryjne
Wymiana ko∏a z przebità oponà

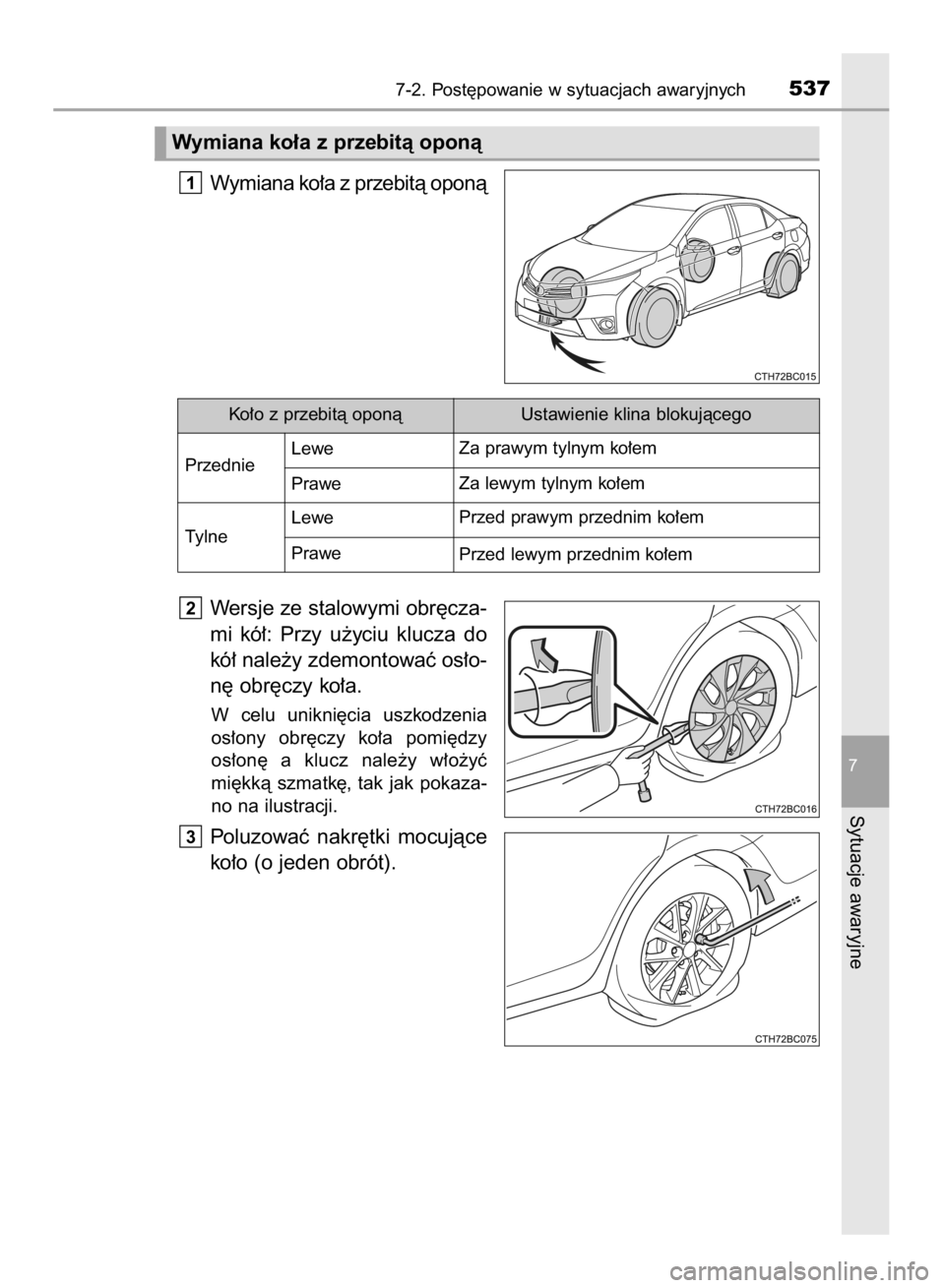

Ko∏o z przebità oponà Ustawienie klina blokujàcego
PrzednieLeweZa prawym tylnym ko∏em
PraweZa lewym tylnym ko∏em
TylneLewePrzed prawym przednim ko∏em
Prawe
Przed lewym przednim ko∏em
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 537 (Black plate)

Obracajàc d∏onià element „A”
podnoÊnika, doprowadziç do
zetkni´cia si´ g∏owicy podno-
Ênika z w∏aÊciwym punktem
podwozia samochodu.
Po spodniej stronie progu umiesz-
czone sà znaczniki. Wskazujà one
miejsca przy∏o˝enia podnoÊnika.
PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.
Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do
góry, aby nie dosz∏o do zaryso-
wania powierzchni obr´czy ko∏a.
6
5
4
5387-2. Post´powanie w sytuacjach awaryjnych
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 538 (Black plate)

7-2. Post´powanie w sytuacjach awaryjnych539
7
Sytuacje awaryjne
Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wyniku
poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç podanych
zaleceƒ:
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Nie zak∏adaç na ko∏o silnie uszkodzonej os∏ony ozdobnej, poniewa˝
mo˝e ona odpaÊç podczas jazdy.
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych,
nakr´tek lub otworów w obr´czy ko∏a nale˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one
powierzchnià sto˝kowà skierowanà w stron´ ko∏a. (
S. 455)
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 539 (Black plate)

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu do-
kr´ciç d∏onià wszystkie nakr´tki mocujàce.
W przypadku gdy w miejsce
ko∏a ze stalowà obr´czà zosta-
nie za∏o˝one ko∏o ze stalowà
obr´czà (w∏àcznie z dojazdo-
wym ko∏em zapasowym), do-
kr´ciç nakr´tki mocujàce, a˝
ich powierzchnia sto˝kowa
luêno zetknie si´ z obrze˝em
otworu w obr´czy ko∏a.
W przypadku gdy w miejsce
ko∏a z obr´czà ze stopów lek-
kich zostanie za∏o˝one ko∏o
ze stalowà obr´czà (w∏àcznie
z dojazdowym ko∏em zapaso-
wym), dokr´ciç nakr´tki mocu-
jàce, a˝ ich powierzchnia sto˝-
kowa luêno zetknie si´ z obrze-
˝em otworu w obr´czy ko∏a.
W przypadku gdy w miejsce
ko∏a z obr´czà ze stopów lek-
kich zostanie za∏o˝one ko∏o
z obr´czà ze stopów lekkich,
dokr´ciç nakr´tki mocujàce,
a˝ ich podk∏adki luêno zetknà
si´ z obr´czà ko∏a.2
1
5407-2. Post´powanie w sytuacjach awaryjnych

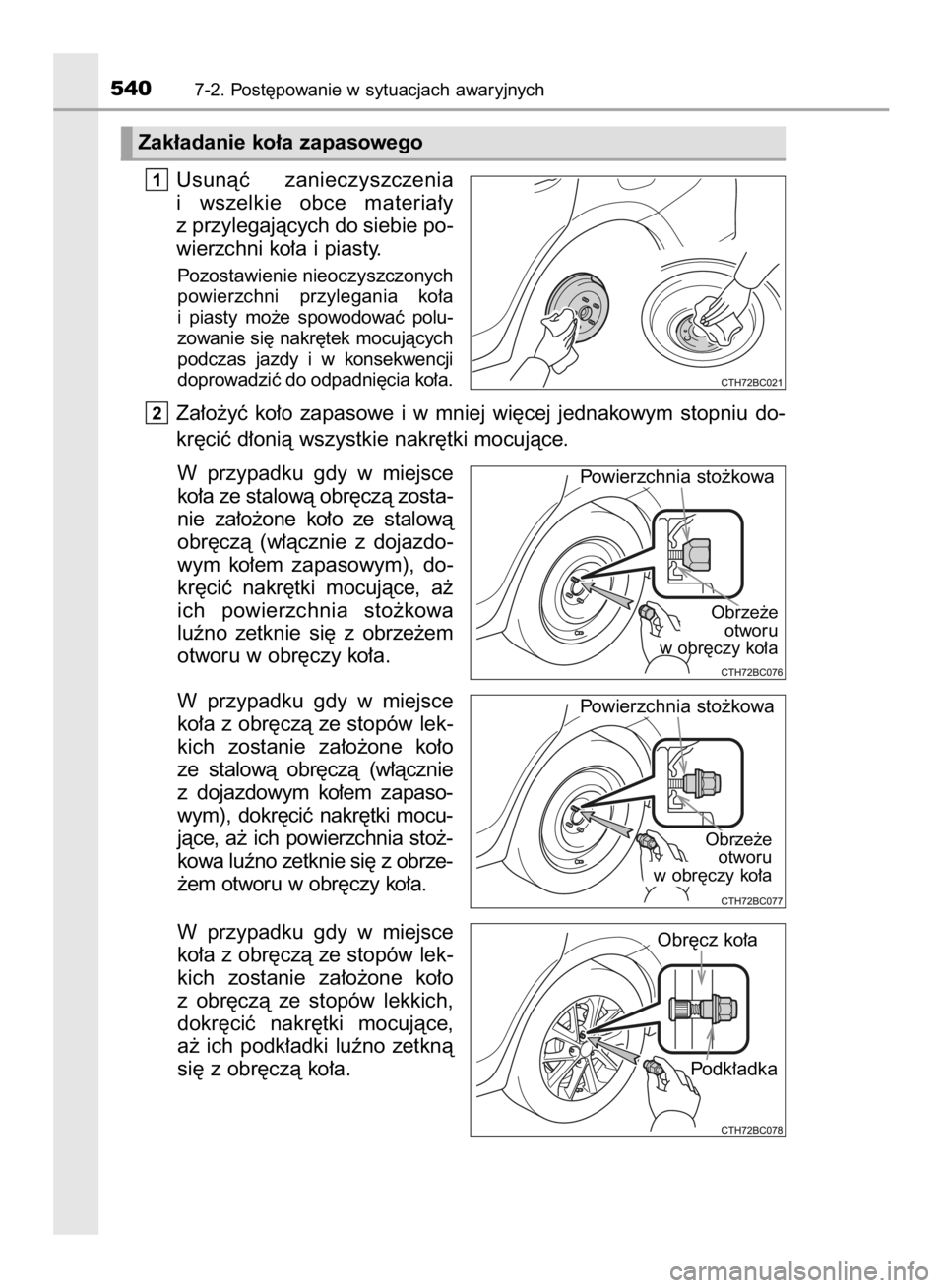

Zak∏adanie ko∏a zapasowego
Powierzchnia sto˝kowa
Powierzchnia sto˝kowa
Obr´cz ko∏a
Podk∏adka
Obrze˝e
otworu
w obr´czy ko∏a
Obrze˝e
otworu
w obr´czy ko∏a
