TOYOTA COROLLA 2015 Instrukcja obsługi (in Polish)

*: Podana obj´toÊç p∏ynu s∏u˝y jedynie celom informacyjnym.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
8-1. Dane techniczne601
8
Informacje techniczne
Instalacja elektryczna
Przek∏adnia bezstopniowa
Akumulator
Napi´cie na zaciskach
bez obcià˝enia przy
20°C:
Pràd ∏adowania12,6 – 12,8 V Ca∏kowicie na∏adowany
12,2 – 12,4 V Cz´Êciowo na∏adowany
11,8 – 12,0 V Roz∏adowany
(Napi´cie mierzone po up∏ywie 20 minut od wy-
∏àczenia silnika i wszystkich Êwiate∏)
5 A (maks.)
óSilniki 1ZR-FE i 2ZR-FE
Obj´toÊç p∏ynu*7,6 L
óSilnik 1ZR-FAE
7,5 L
Rodzaj p∏ynu Toyota Genuine CVTF FE
P∏yn do przek∏adni bezstopniowej
Zastosowanie do skrzyni biegów innego Êrodka ni˝ oryginalny p∏yn „Toyota
Genuine CVTF FE” mo˝e spowodowaç obni˝enie sprawnoÊci zmiany prze∏o-
˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà wibracje, a w skrajnym
przypadku mo˝e doprowadziç nawet do uszkodzenia skrzyni biegów.
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 601 (Black plate)

Obj´toÊç oleju
(przybli˝ona)2,4 L
Stosowaç jeden z poni˝szych:
• „TOYOTA Genuine Manual Transmission Gear
Oil LV”
• Inny spe∏niajàcy norm´ API GL-4 i specyfikacj´
SAE 75W
Skok ja∏owy peda∏u
sprz´g∏a5–15 mm
Rodzaj p∏ynu w uk∏adzieSAE J1703 lub FMVSS No.116 DOT 3
hydraulicznym lub SAE J1704 lub FMVSS No.116 DOT 4
Zapas odleg∏oÊci peda∏u
od pod∏ogi*
1
Wersje z kierownicà po
lewej stronie 69 mm
Wersje z kierownicà po
prawej stronie 78 mm
Skok ja∏owy peda∏u 1–6 mm
Skok dêwigni hamulca
postojowego*
26–8 klikni´ç
Rodzaj p∏ynu J1704 lub FMVSS No.116 DOT 4
*
1: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N przy
pracujàcym silniku.
*
2: Skok dêwigni hamulca postojowego pociàgni´tej si∏à 200 N.
6028-1. Dane techniczne
Mechaniczna skrzynia biegów
Sprz´g∏o
Uk∏ad hamulcowy
Rodzaj oleju
przek∏adniowego
Olej do mechanicznej skrzyni biegów
Nale˝y pami´taç, ˝e w zale˝noÊci od rodzaju zastosowanego oleju lub
warunków pracy, dêwi´k na biegu ja∏owym, odczucie zmiany biegów i/lub
poziom zu˝ycia paliwa mo˝e si´ zmieniaç. Aby zachowaç optymalne para-
metry pracy, Toyota zaleca stosowanie „TOYOTA Genuine Manual Trans-
mission Gear Oil LV”.
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 602 (Black plate)

Luz na kole kierownicyPoni˝ej 30 mm
óWersje wyposa˝one w opony 15-calowe
*: CiÊnienie w oponie podane jest na etykiecie informacyjnej dotyczàcej ob-
cià˝enia opony. (
S. 452)
8-1. Dane techniczne603
8
Informacje techniczne

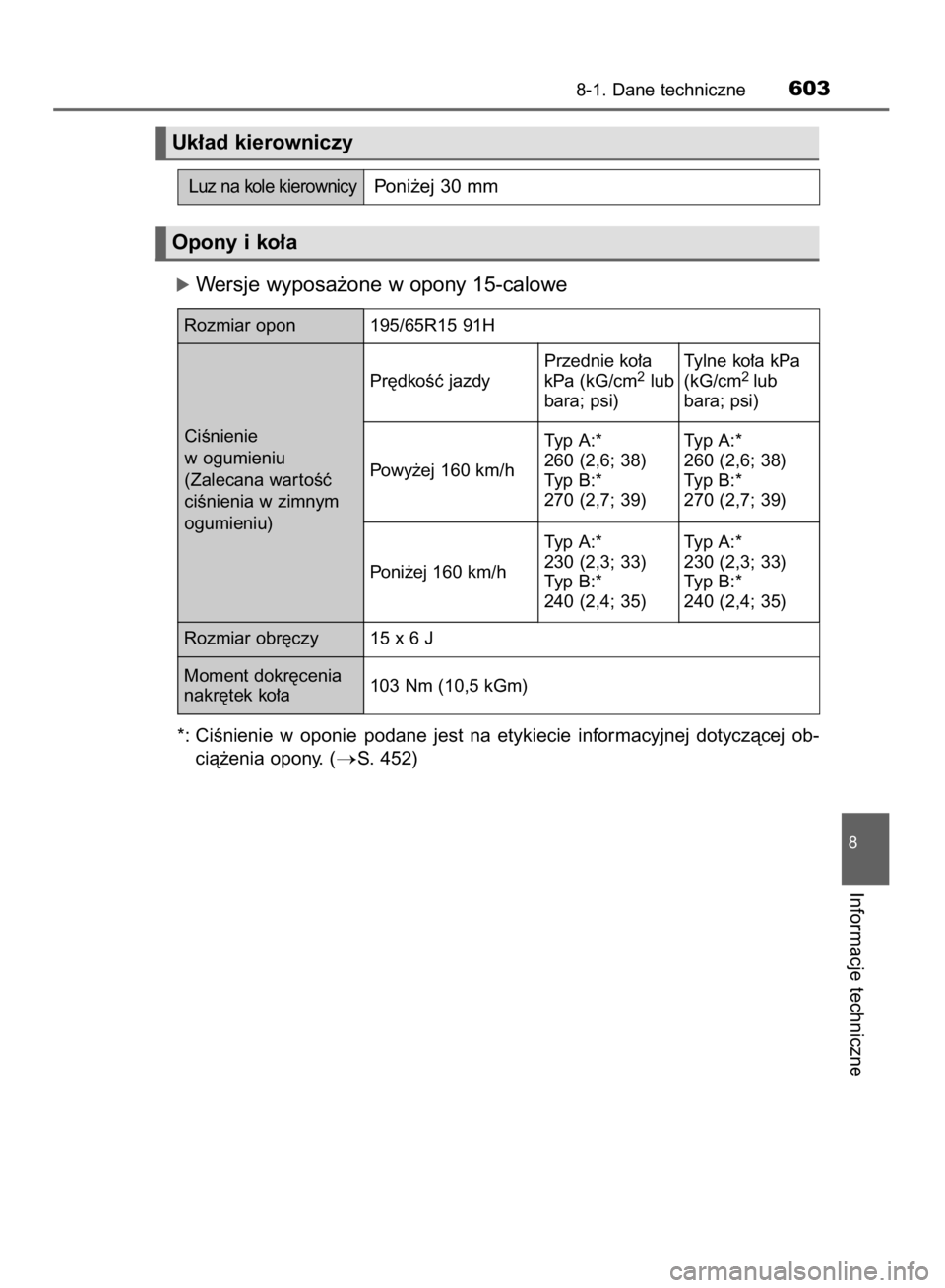

Uk∏ad kierowniczy
Opony i ko∏a
Rozmiar opon 195/65R15 91H
Rozmiar obr´czy 15 x 6 J
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) Pr´dkoÊç jazdy
Powy˝ej 160 km/h
Poni˝ej 160 km/hPrzednie ko∏a
kPa (kG/cm
2lub
bara; psi)
Typ A:*
260 (2,6; 38)
Typ B:*
270 (2,7; 39)
Typ A:*
230 (2,3; 33)
Typ B:*
240 (2,4; 35)Tylne ko∏a kPa
(kG/cm2 lub
bara; psi)
Typ A:*
260 (2,6; 38)
Typ B:*
270 (2,7; 39)
Typ A:*
230 (2,3; 33)
Typ B:*
240 (2,4; 35) CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 603 (Black plate)

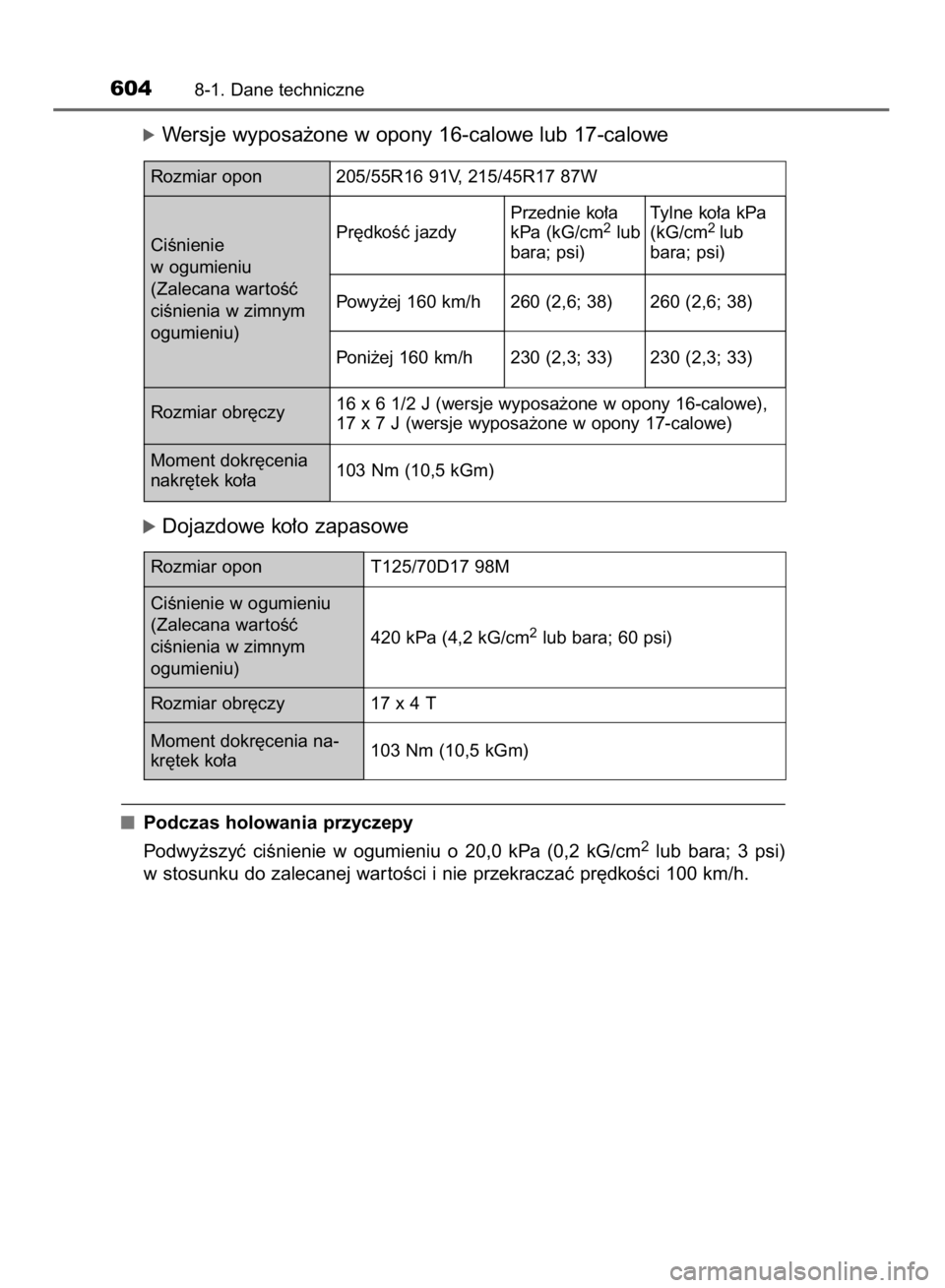

óWersje wyposa˝one w opony 16-calowe lub 17-calowe
óDojazdowe ko∏o zapasowe
Podczas holowania przyczepy
Podwy˝szyç ciÊnienie w ogumieniu o 20,0 kPa (0,2 kG/cm
2lub bara; 3 psi)
w stosunku do zalecanej war toÊci i nie przekraczaç pr´dkoÊci 100 km/h.
6048-1. Dane techniczne
Rozmiar opon
Rozmiar obr´czy205/55R16 91V, 215/45R17 87W
Rozmiar opon T125/70D17 98M
420 kPa (4,2 kG/cm
2lub bara; 60 psi) 16 x 6 1/2 J (wersje wyposa˝one w opony 16-calowe),
17 x 7 J (wersje wyposa˝one w opony 17-calowe)
Moment dokr´cenia
nakr´tek ko∏a103 Nm (10,5 kGm) Pr´dkoÊç jazdy
Powy˝ej 160 km/h
Poni˝ej 160 km/hPrzednie ko∏a
kPa (kG/cm
2lub
bara; psi)
260 (2,6; 38)
230 (2,3; 33)Tylne ko∏a kPa
(kG/cm2 lub
bara; psi)
260 (2,6; 38)
230 (2,3; 33) CiÊnienie
w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
Rozmiar obr´czy 17 x 4 T
Moment dokr´cenia na-
kr´tek ko∏a103 Nm (10,5 kGm)
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 604 (Black plate)

A: ˚arówki halogenowe H11
B: ˚arówki halogenowe HB3
C: ˚arówki halogenowe H16
D: ˚arówki z zakoƒczeniem klinowym
(bursztynowe)
*: W niektórych wersjachE: ˚arówki z zakoƒczeniem klinowym
(bezbarwne)
F: ˚arówki z podwójnym zakoƒczeniem
8-1. Dane techniczne605
8
Informacje techniczne

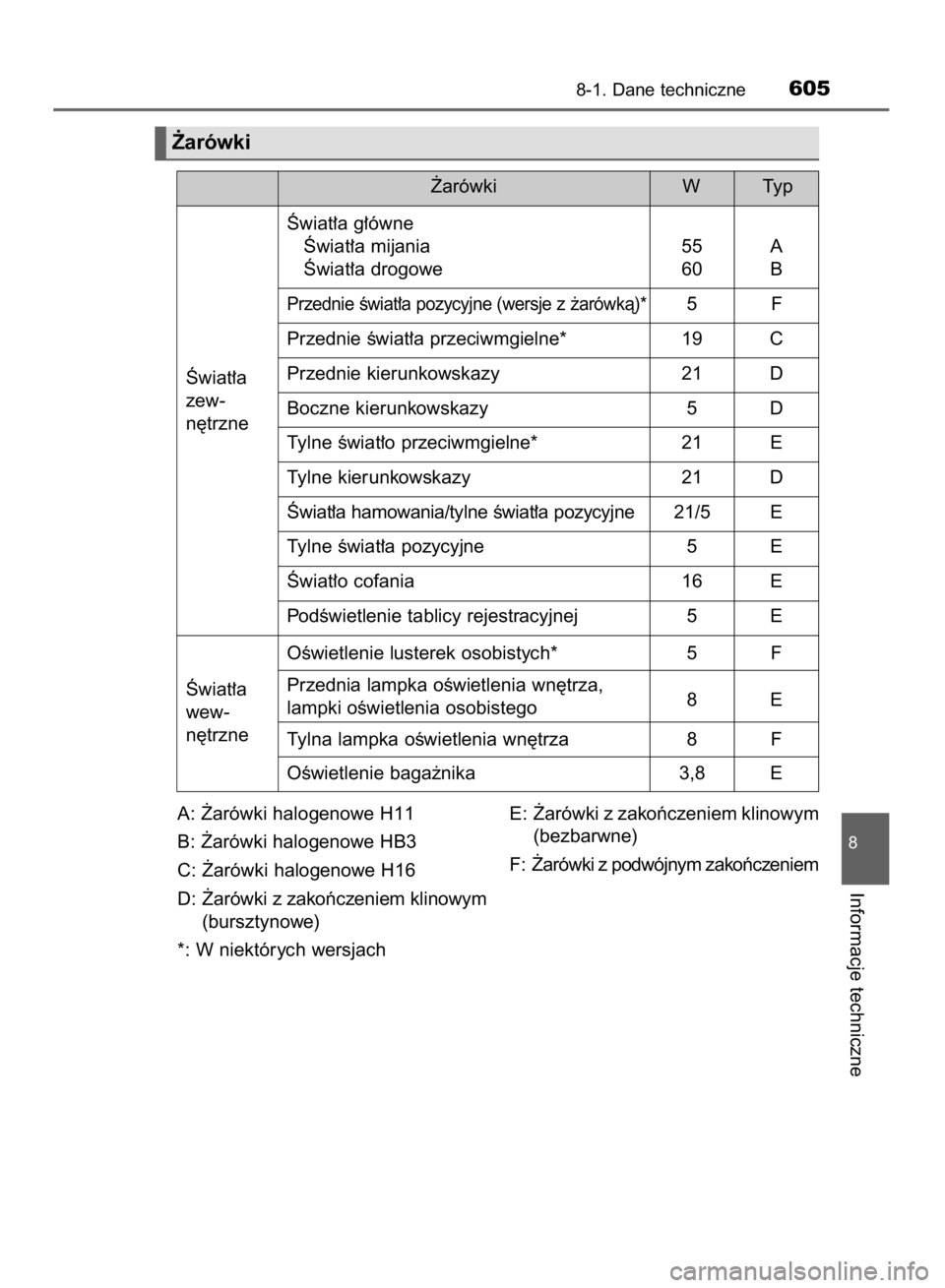

˚arówki
˚arówki W
Âwiat∏a
zew-
n´trzne
Âwiat∏a
wew-
n´trzneÂwiat∏a g∏ówne
Âwiat∏a mijania 55 A
Âwiat∏a drogowe 60 B
Przednie Êwiat∏a pozycyjne (wersje z ˝arówkà)*5F
Przednie Êwiat∏a przeciwmgielne* 19 C
Przednie kierunkowskazy 21 D
Boczne kierunkowskazy 5 D
Tylne Êwiat∏o przeciwmgielne* 21 E
Tylne kierunkowskazy 21 D
Âwiat∏a hamowania/tylne Êwiat∏a pozycyjne 21/5 E
Tylne Êwiat∏a pozycyjne 5 E
Âwiat∏o cofania 16 E
PodÊwietlenie tablicy rejestracyjnej 5 E
OÊwietlenie lusterek osobistych* 5 F
Przednia lampka oÊwietlenia wn´trza,
lampki oÊwietlenia osobistego8E
Tylna lampka oÊwietlenia wn´trza 8 F
OÊwietlenie baga˝nika 3,8 ETy p
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 605 (Black plate)

Otwór wlewowy zbiornika paliwa dla benzyny bezo∏owiowej (wersje z sil-
nikiem o zap∏onie iskrowym)
W celu unikni´cia pomy∏ki podczas uzupe∏niania paliwa w otworze wlewowym
zbiornika paliwa mieszczà si´ wy∏àcznie specjalne króçce dystrybutorów
benzyny bezo∏owiowej.
Planujàc podró˝ zagranicznà (wersje z silnikiem o zap∏onie samoczynnym)
W niektórych regionach mo˝e nie byç dost´pny olej nap´dowy o niskiej
zawar toÊci siarki, co mo˝na wczeÊniej sprawdziç w przedstawicielstwie krajo-
wym producenta tego samochodu.
Je˝eli wystàpi spalanie stukowe
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
Dopuszczalne jest krótkotrwa∏e wyst´powanie delikatnego spalania stukowego
podczas przyspieszania lub jazdy pod gór´. Takie sytuacje nie powinny budziç
zaniepokojenia.
6068-1. Dane techniczne

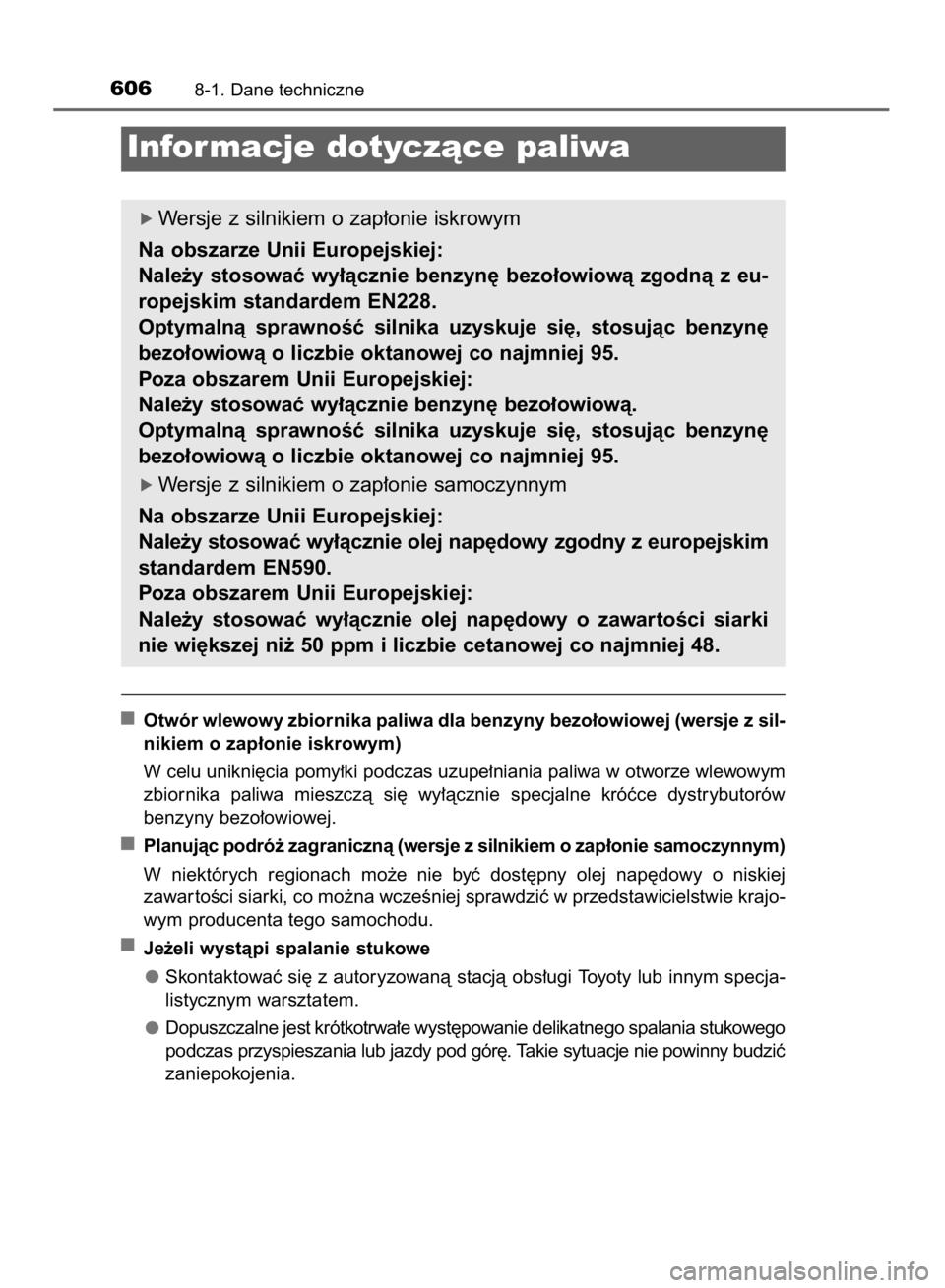

Informacje dotyczàce paliwa
ó Wersje z silnikiem o zap∏onie iskrowym
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà zgodnà z eu-
ropejskim standardem EN228.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie benzyn´ bezo∏owiowà.
Optymalnà sprawnoÊç silnika uzyskuje si´, stosujàc benzyn´
bezo∏owiowà o liczbie oktanowej co najmniej 95.
ó Wersje z silnikiem o zap∏onie samoczynnym
Na obszarze Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie olej nap´dowy zgodny z europejskim
standardem EN590.
Poza obszarem Unii Europejskiej:
Nale˝y stosowaç wy∏àcznie olej nap´dowy o zawartoÊci siarki
nie wi´kszej ni˝ 50 ppm i liczbie cetanowej co najmniej 48.
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 606 (Black plate)

8-1. Dane techniczne607
8
Informacje techniczne
JakoÊç paliwa
Nie wolno stosowaç nieodpowiedniego paliwa. Nieodpowiednie paliwo
mo˝e doprowadziç do uszkodzenia silnika.
Wersje z silnikiem o zap∏onie iskrowym: Nie wolno stosowaç benzyny
zawierajàcej domieszki o∏owiu (etyliny).
Grozi to utratà skutecznoÊci trójfunkcyjnego konwer tera katalitycznego
i niew∏aÊciwym funkcjonowaniem uk∏adu ograniczajàcego emisj´ sub-
stancji toksycznych.
Wersje z silnikiem o zap∏onie samoczynnym: Nie wolno stosowaç oleju
nap´dowego o zawar toÊci siarki przekraczajàcej 50 ppm.
U˝ywanie oleju nap´dowego o zawar toÊci siarki wi´kszej ni˝ dopusz-
czalna grozi uszkodzeniem silnika.
Wersje z silnikiem o zap∏onie iskrowym: Nie wolno stosowaç benzyny
zawierajàcej metanol, takiej jak np. M15, M85, M100.
Zastosowanie benzyny zawierajàcej metanol mo˝e spowodowaç awari´
lub uszkodzenie silnika.
Wersje z silnikiem o zap∏onie iskrowym (na obszarze Unii Europejskiej):
Nie wolno stosowaç jako paliwa bioetanolu wyst´pujàcego pod nazwami
„E50” lub „E85” lub innego paliwa zawierajàcego du˝e iloÊci etanolu.
Stosowanie paliwa tego typu mo˝e doprowadziç do uszkodzenia uk∏adu pa-
liwowego. W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie iskrowym (poza obszarem Unii Europej-
skiej): Nie wolno stosowaç jako paliwa bioetanolu wyst´pujàcego pod
nazwami „E50” lub „E85” lub innego paliwa zawierajàcego du˝e iloÊci
etanolu. W samochodzie mo˝na stosowaç paliwo z domieszkà etanolu
do 10% (E10). Stosowanie paliwa z domieszkà etanolu powy˝ej 10%
mo˝e doprowadziç do uszkodzenia uk∏adu paliwowego. Podczas uzupe∏-
niania paliwa nale˝y zawsze korzystaç ze stacji paliw, które gwarantujà
paliwo zgodne ze specyfikacjà oraz gwarantujà jego wysokà jakoÊç.
W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Wersje z silnikiem o zap∏onie samoczynnym (na obszarze Unii Europejskiej):
Nie wolno stosowaç jako paliwa estrów metylowych kwasów t∏uszczowych
FAME (Fatty Acid Methyl Ester) lub paliwa zawierajàcego du˝e iloÊci tego
typu dodatków. Paliwo tego typu wyst´puje pod nazwami „B30” lub „B100”.
Stosowanie paliwa tego typu mo˝e doprowadziç do uszkodzenia uk∏adu
paliwowego. W razie jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z au-
toryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 607 (Black plate)

6088-1. Dane techniczne
Wersje z silnikiem o zap∏onie samoczynnym (poza obszarem Unii Euro-
pejskiej): Nie wolno stosowaç jako paliwa estrów metylowych kwasów
t∏uszczowych FAME (Fatty Acid Methyl Ester) lub paliwa zawierajàcego
du˝e iloÊci tego typu dodatków. Paliwo tego typu wyst´puje pod nazwami
„B30” lub „B100”. W samochodzie mo˝na stosowaç paliwo z domieszkà
estrów metylowych kwasów t∏uszczowych do 5% (B5). Stosowanie paliwa
z domieszkà estrów metylowych kwasów t∏uszczowych powy˝ej 5% mo˝e
doprowadziç do uszkodzenia uk∏adu paliwowego. Podczas uzupe∏niania
paliwa nale˝y zawsze korzystaç ze stacji paliw, które gwarantujà paliwo
zgodne ze specyfikacjà oraz gwarantujà jego wysokà jakoÊç. W razie
jakichkolwiek wàtpliwoÊci nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 608 (Black plate)

Ustawienia które mogà zostaç zmienione przy u˝yciu systemu
nawigacji/systemu multimedialnego*.
(Szczegó∏owe informacje dotyczàce funkcji podlegajàcych zmianie
ustawieƒ przy u˝yciu systemu nawigacji/systemu multimedialnego,
patrz „Instrukcja obs∏ugi systemu nawigacji/systemu multimedial-
nego”)
Ustawienia które mogà zostaç zmienione przez autoryzowanà stacj´
obs∏ugi Toyoty lub inny specjalistyczny warsztat.
8-2. Ustawienia w∏asne609
8
Informacje techniczne

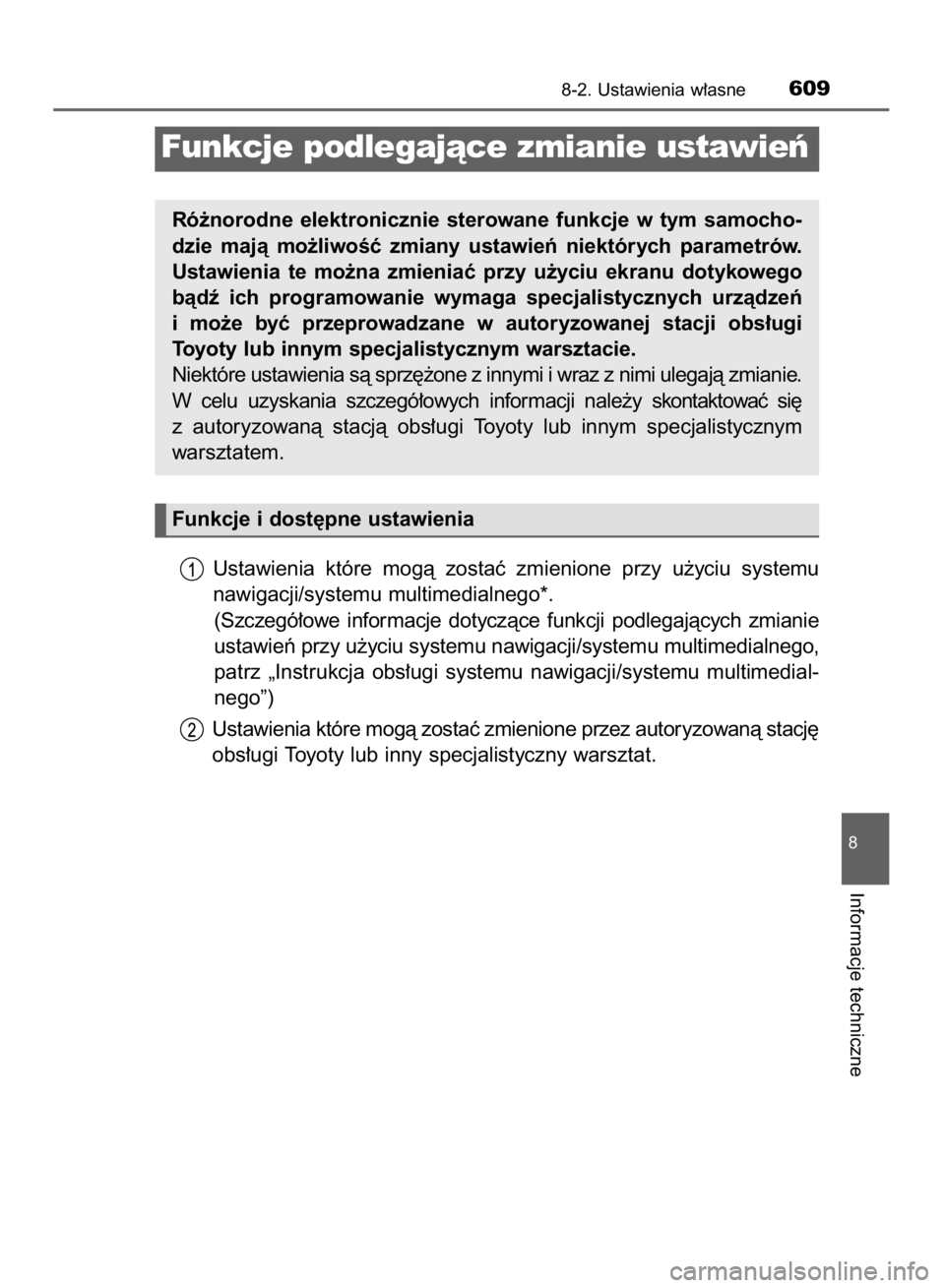

Funkcje podlegajàce zmianie ustawieƒ
Ró˝norodne elektronicznie sterowane funkcje w tym samocho-
dzie majà mo˝liwoÊç zmiany ustawieƒ niektórych parametrów.
Ustawienia te mo˝na zmieniaç przy u˝yciu ekranu dotykowego
bàdê ich programowanie wymaga specjalistycznych urzàdzeƒ
i mo˝e byç przeprowadzane w autoryzowanej stacji obs∏ugi
Toyoty lub innym specjalistycznym warsztacie.
Niektóre ustawienia sà sprz´˝one z innymi i wraz z nimi ulegajà zmianie.
W celu uzyskania szczegó∏owych informacji nale˝y skontaktowaç si´
z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym
warsztatem.
Funkcje i dost´pne ustawienia
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 609 (Black plate)

WyjaÊnienia symboli: O = Dost´pne, — = Niedost´pne
6108-2. Ustawienia w∏asne
Uk∏ad Funkcja
Ustawienie
standardoweUstawienie
alternatywne
System elek-
tronicznego
kluczyka*
(
S. 112)
i bezprzewo-
dowe zdalne
sterowanie
(
S. 133)
System elek-
tronicznego
kluczyka*
(
S. 112)
Bezprzewo-
dowe zdalne
sterowanie
(
S. 133)Sygnalizacja dzia∏ania
(miganie kierunkowskazów)W¸ WY¸
Ustawienie czasu do
automatycznego
zablokowania drzwi,
je˝eli po odblokowaniu
˝adne drzwi nie zostanà
otwar te30 sekund60 sekund
120 sekund
Sygnalizacja akustyczna
niezamkni´tych drzwi
(podczas zamykania
samochodu)*W¸ WY¸
Dost´p do samochodu
i uruchamianie silnikaW¸ WY¸
Bezprzewodowe zdalne
sterowanieW¸ WY¸ Odblokowanie pokrywy
baga˝nikaPrzytrzymaç
wciÊni´ty
(krótko)Jedno krótkie
naciÊni´cie
Dwukrotne
naciÊni´cie
Przytrzymaç
wciÊni´ty
(d∏ugo)
WY¸
IloÊç dopuszczalnych pod
rzàd razy blokowania drzwi2-krotnieBez
ograniczeƒ
Odblokowanie*
Wszystkie
drzwi
i pokrywa
baga˝nikaWszystkie
drzwi
OO
OO
—O
—O
—O
—O OO
—O
12 IO COROLLA 12J74E 3/31/15 1:09 PM Page 610 (Black plate)
