TOYOTA COROLLA 2017 Betriebsanleitungen (in German)

621
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)
■Verwenden eines Ethanol-Benzin-Gemisches in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Research-Oktanzahl
des vorgesehenen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben ent-
spricht.
■ Falls Sie Fahrten ins Ausland planen (Dieselmotor)
Dieselkraftstoff mit niedrigem Schwefelgehalt ist möglicherweise nicht überall erhält-
lich, bitte klären Sie deshalb die Verfügbarkeit mit Ihrem Händler ab.
■ Wenn Motorklopfen auftritt
●Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und kein Grund zur
Sorge.

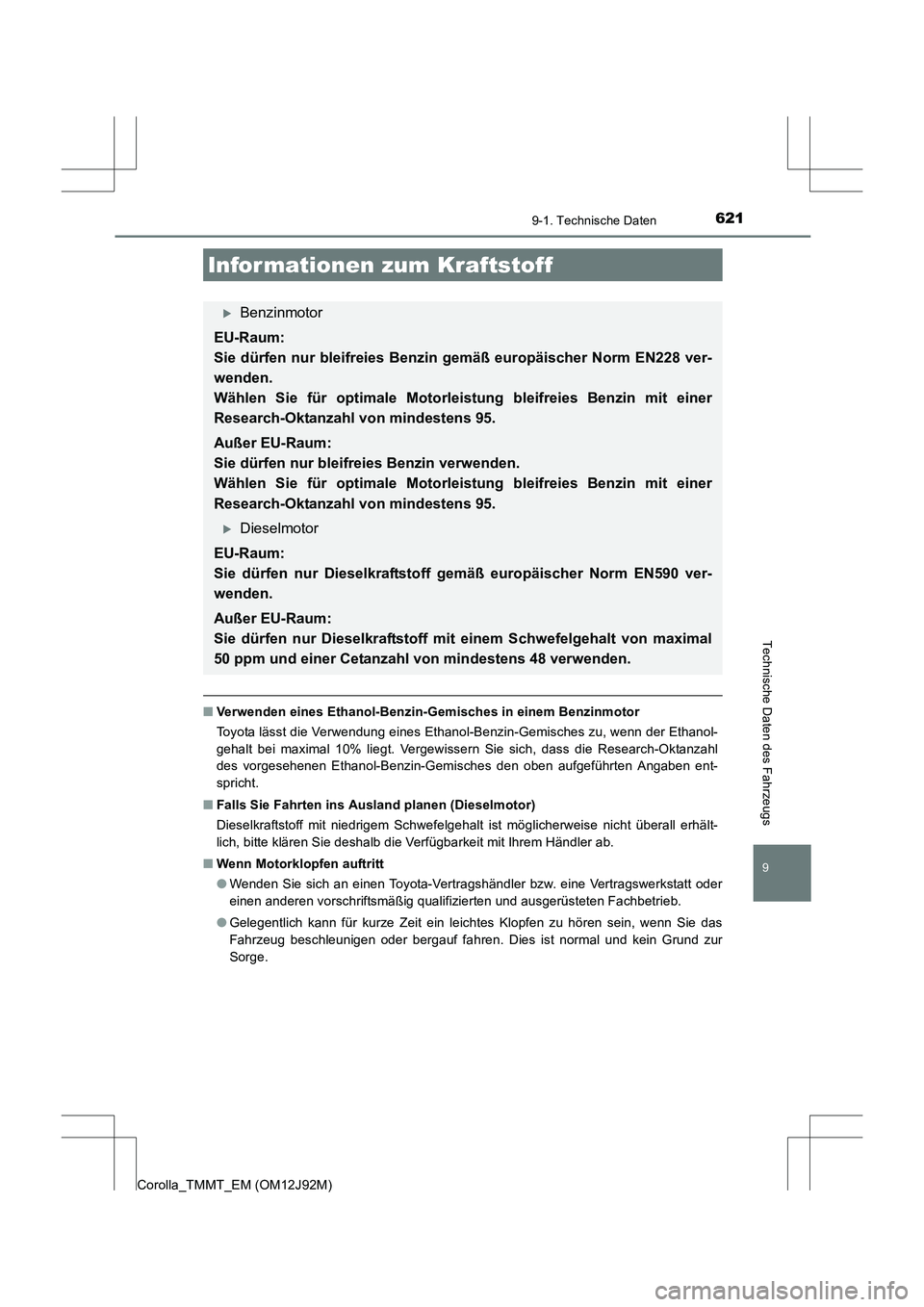

Infor mationen zum Kraftstoff
XBenzinmotor
EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß europäischer Norm EN228 ver-
wenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
XDieselmotor
EU-Raum:
Sie dürfen nur Dieselkraftstoff gemäß europäischer Norm EN590 ver-
wenden.
Außer EU-Raum:
Sie dürfen nur Dieselkraftstoff mit einem Schwefelgehalt von maximal
50 ppm und einer Cetanzahl von mindestens 48 verwenden.

6229-1. Technische Daten
Corolla_TMMT_EM (OM12J92M)

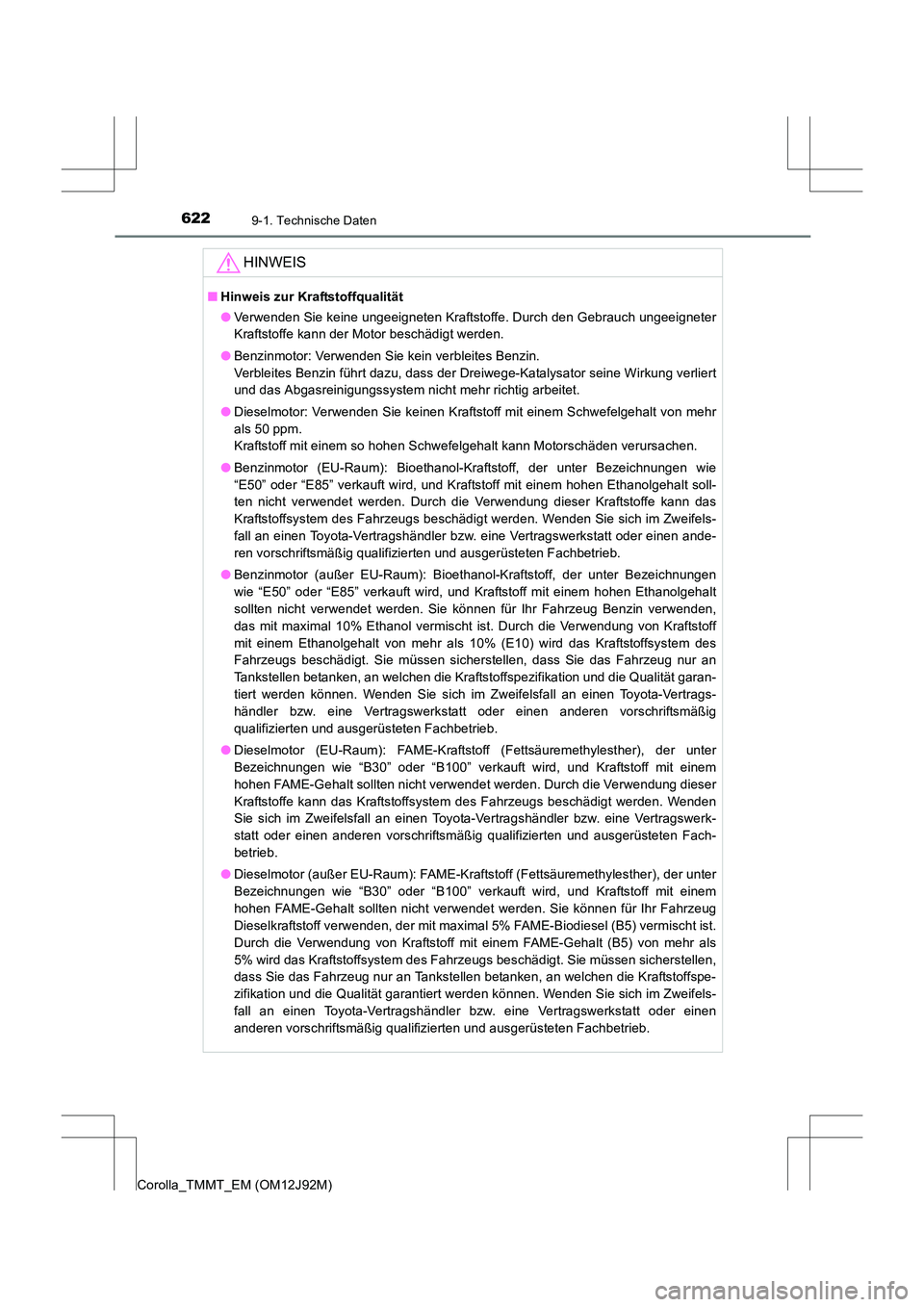

HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten Kraftstoffe. Durch den Gebrauch ungeeigneter
Kraftstoffe kann der Motor beschädigt werden.
● Benzinmotor: Verwenden Sie kein verbleites Benzin.
Verbleites Benzin führt dazu, dass der Dreiwege-Katalysator seine Wirkung verliert
und das Abgasreinigungssystem nicht mehr richtig arbeitet.
● Dieselmotor: Verwenden Sie keinen Kraftstoff mit einem Schwefelgehalt von mehr
als 50 ppm.
Kraftstoff mit einem so hohen Schwefelgehalt kann Motorschäden verursachen.
● Benzinmotor (EU-Raum): Bioethanol-Kraftstoff, der unter Bezeichnungen wie
“E50” oder “E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt soll-
ten nicht verwendet werden. Durch die Verwendung dieser Kraftstoffe kann das
Kraftstoffsystem des Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifels-
fall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Benzinmotor (außer EU-Raum): Bioethanol-Kraftstoff, der unter Bezeichnungen
wie “E50” oder “E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt
sollten nicht verwendet werden. Sie können für Ihr Fahrzeug Benzin verwenden,
das mit maximal 10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff
mit einem Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des
Fahrzeugs beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an
Tankstellen betanken, an welchen die Kraftstoffspezifikation und die Qualität garan-
tiert werden können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Dieselmotor (EU-Raum): FAME-Kraftstoff (Fettsäuremethylesther), der unter
Bezeichnungen wie “B30” oder “B100” verkauft wird, und Kraftstoff mit einem
hohen FAME-Gehalt sollten nicht verwendet werden. Durch die Verwendung dieser
Kraftstoffe kann das Kraftstoffsystem des Fahrzeugs beschädigt werden. Wenden
Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
● Dieselmotor (außer EU-Raum): FAME-Kraftstoff (Fettsäuremethylesther), der unter
Bezeichnungen wie “B30” oder “B100” verkauft wird, und Kraftstoff mit einem
hohen FAME-Gehalt sollten nicht verwendet werden. Sie können für Ihr Fahrzeug
Dieselkraftstoff verwenden, der mit maximal 5% FAME-Biodiesel (B5) vermischt ist.
Durch die Verwendung von Kraftstoff mit einem FAME-Gehalt (B5) von mehr als
5% wird das Kraftstoffsystem des Fahrzeugs beschädigt. Sie müssen sicherstellen,
dass Sie das Fahrzeug nur an Tankstellen betanken, an welchen die Kraftstoffspe-
zifikation und die Qualität garantiert werden können. Wenden Sie sich im Zweifels-
fall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.

623
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

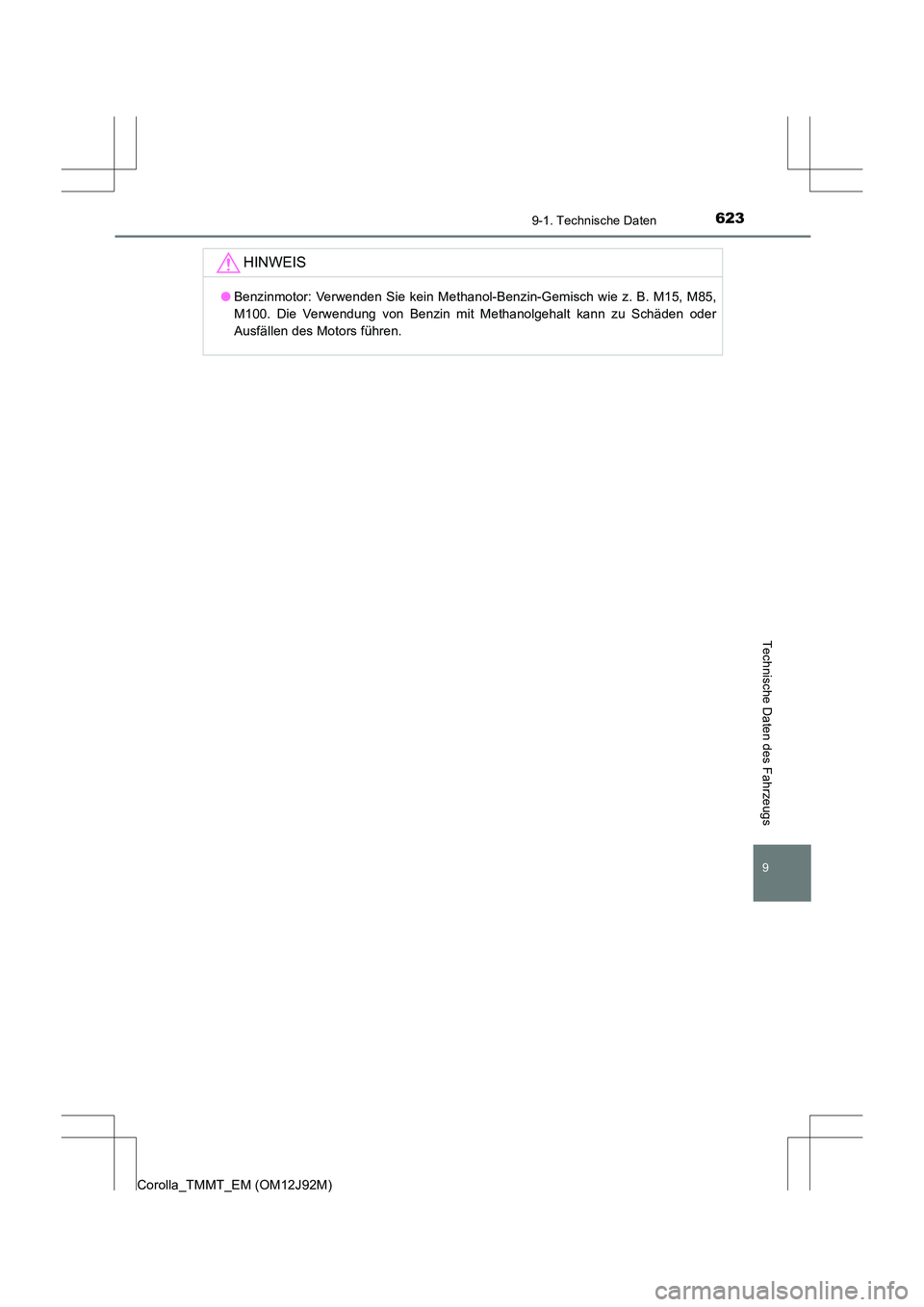

HINWEIS
●Benzinmotor: Verwenden Sie kein Methanol-Benzin-Gemisch wie z. B. M15, M85,
M100. Die Verwendung von Benzin mit Methanolgehalt kann zu Schäden oder
Ausfällen des Motors führen.

624
Corolla_TMMT_EM (OM12J92M)

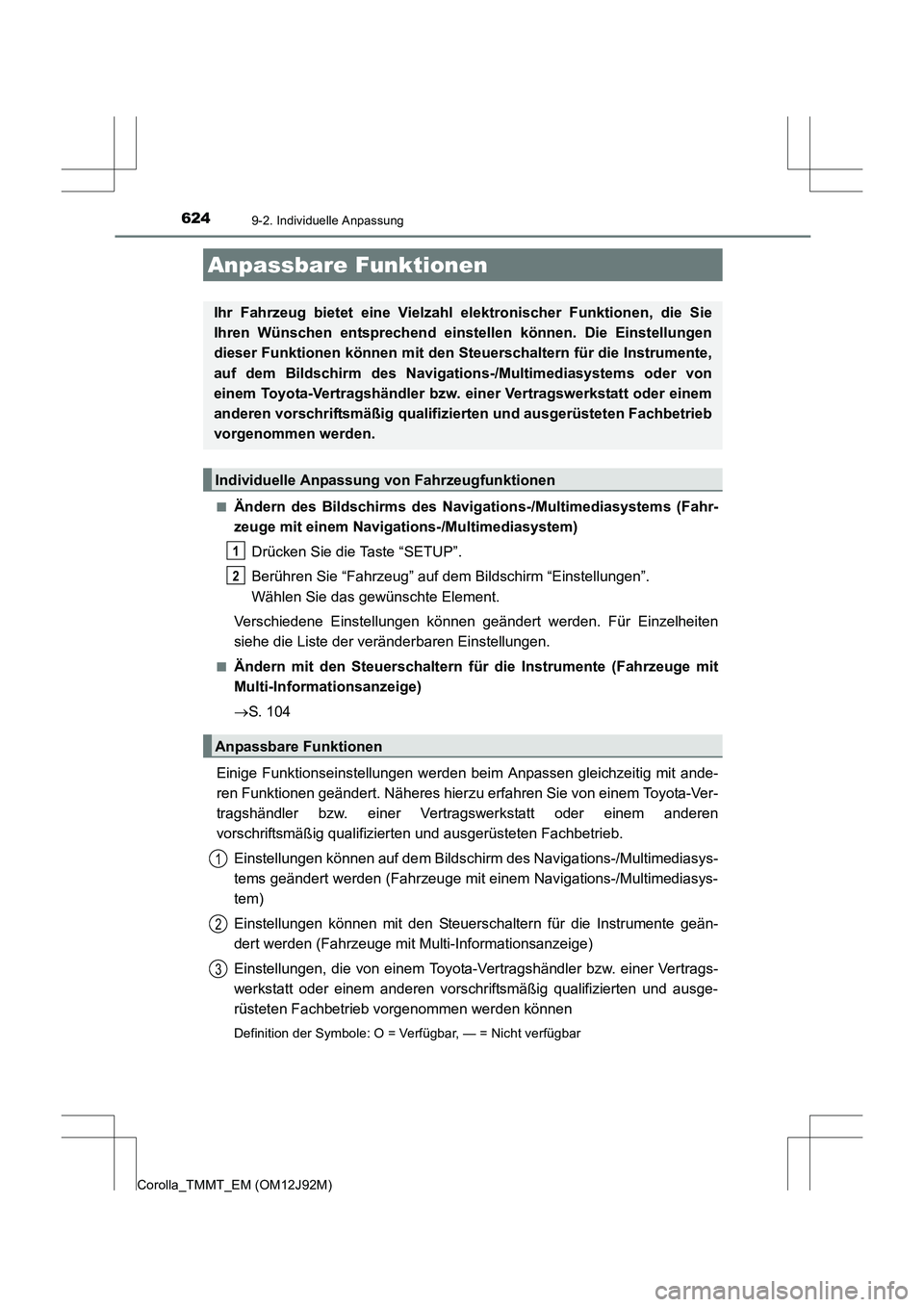

9-2. Individuelle Anpassung
■Ändern des Bildschirms des Navigations-/Multimediasystems (Fahr-
zeuge mit einem Navigations-/Multimediasystem)Drücken Sie die Taste “SETUP”.
Berühren Sie “Fahrzeug” auf dem Bildschirm “Einstellungen”.
Wählen Sie das gewünschte Element.
Verschiedene Einstellungen können geändert werden. Für Einzelheiten
siehe die Liste der veränderbaren Einstellungen.
■Ändern mit den Steuerschaltern fü r die Instrumente (Fahrzeuge mit
Multi-Informationsanzeige)
→ S. 104
Einige Funktionseinstellungen werden beim Anpassen gleichzeitig mit ande-
ren Funktionen geändert. Näheres hierzu erfahren Sie von einem Toyota-Ver-
tragshändler bzw. einer Vertra gswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Einstellungen können auf dem Bildschirm des Navigations-/Multimediasys-
tems geändert werden (Fahrzeuge mit einem Navigations-/Multimediasys-
tem)
Einstellungen können mit den Steuerschaltern für die Instrumente geän-
dert werden (Fahrzeuge mit Multi-Informationsanzeige)
Einstellungen, die von einem Toyota-V ertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb vorgenommen werden können
Definition der Symbole: O = Verfügbar, — = Nicht verfügbar
Anpassbare Funktionen
Ihr Fahrzeug bietet eine Vielzahl elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend einstellen können. Die Einstellungen
dieser Funktionen können mit den Steuerschaltern für die Instrumente,
auf dem Bildschirm des Navigations-/Multimediasystems oder von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
vorgenommen werden.
Individuelle Anpassung von Fahrzeugfunktionen
Anpassbare Funktionen
1
2
1
2
3

625
9
9-2. Individuelle Anpassung
Technische Daten des Fahrzeugs

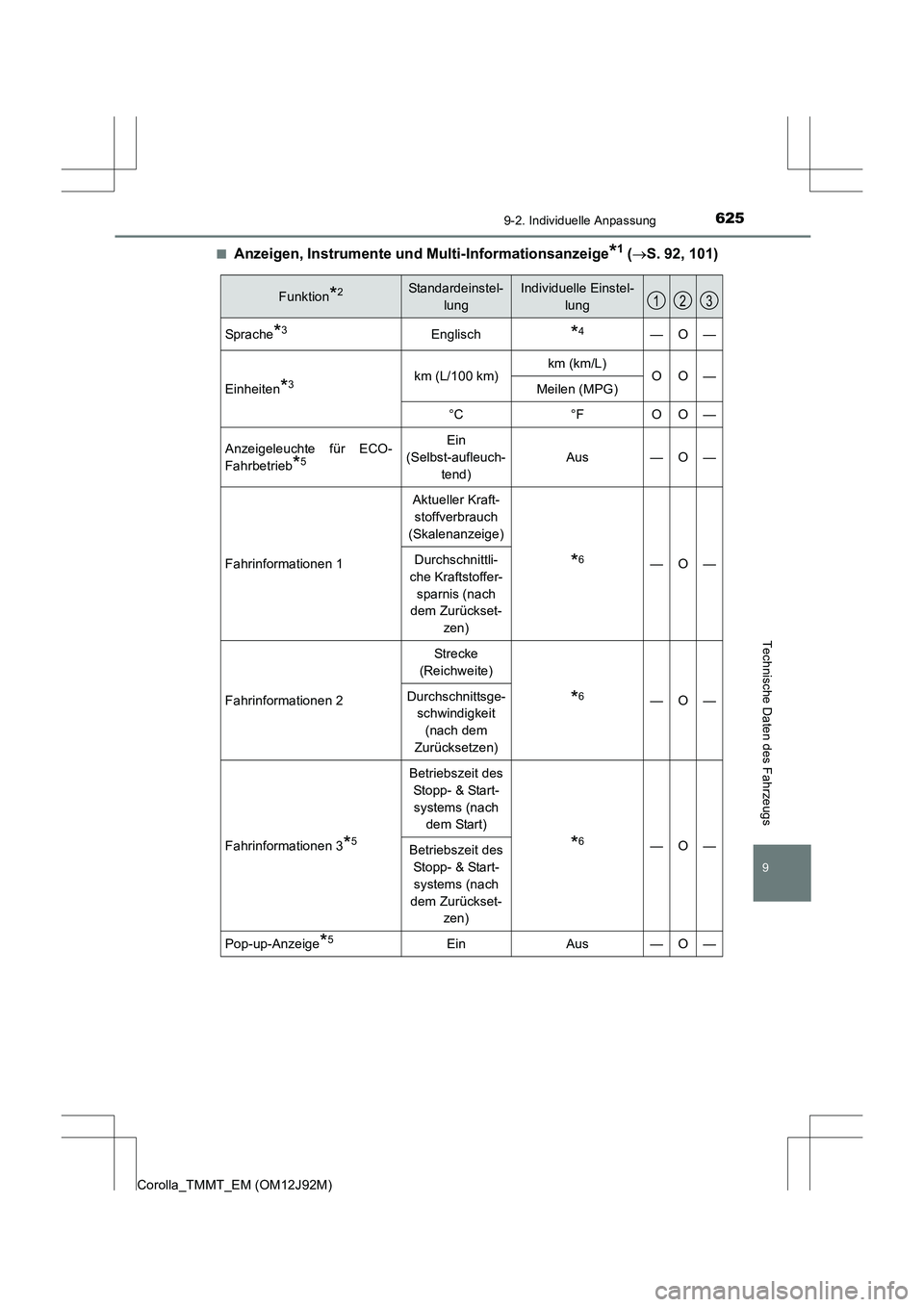

Corolla_TMMT_EM (OM12J92M)■
Anzeigen, Instrumente und
Multi-Informationsanzeige*1 (→ S. 92, 101)
Funktion*2Standardeinstel-
lungIndividuelle Einstel- lung
Sprac he*3Englisch*4—O—
Einheiten*3km (L/100 km)km (km/L)OO—Meilen (MPG)
°C°FOO—
Anzeigeleuchte für ECO-
Fahrbetrieb
*5
Ein
(Selbst-aufleuch-
tend)
Aus—O—
Fahrinformationen 1
Aktueller Kraft-stoffverbrauch
(Skalenanzeige)
*6—O—Durchschnittli-
che Kraftstoffer- sparnis (nach
dem Zurückset-
zen)
Fahrinformationen 2
Strecke
(Reichweite)
*6—O—Durchschnittsge- schwindigkeit
(nach dem
Zurücksetzen)
Fahrinformationen 3*5
Betriebszeit des Stopp- & Start-systems (nach dem Start)
*6—O—Betriebszeit des Stopp- & Start-
systems (nach
dem Zurückset- zen)
Pop-up-Anzeige*5EinAus—O—
123

6269-2. Individuelle Anpassung
Corolla_TMMT_EM (OM12J92M)

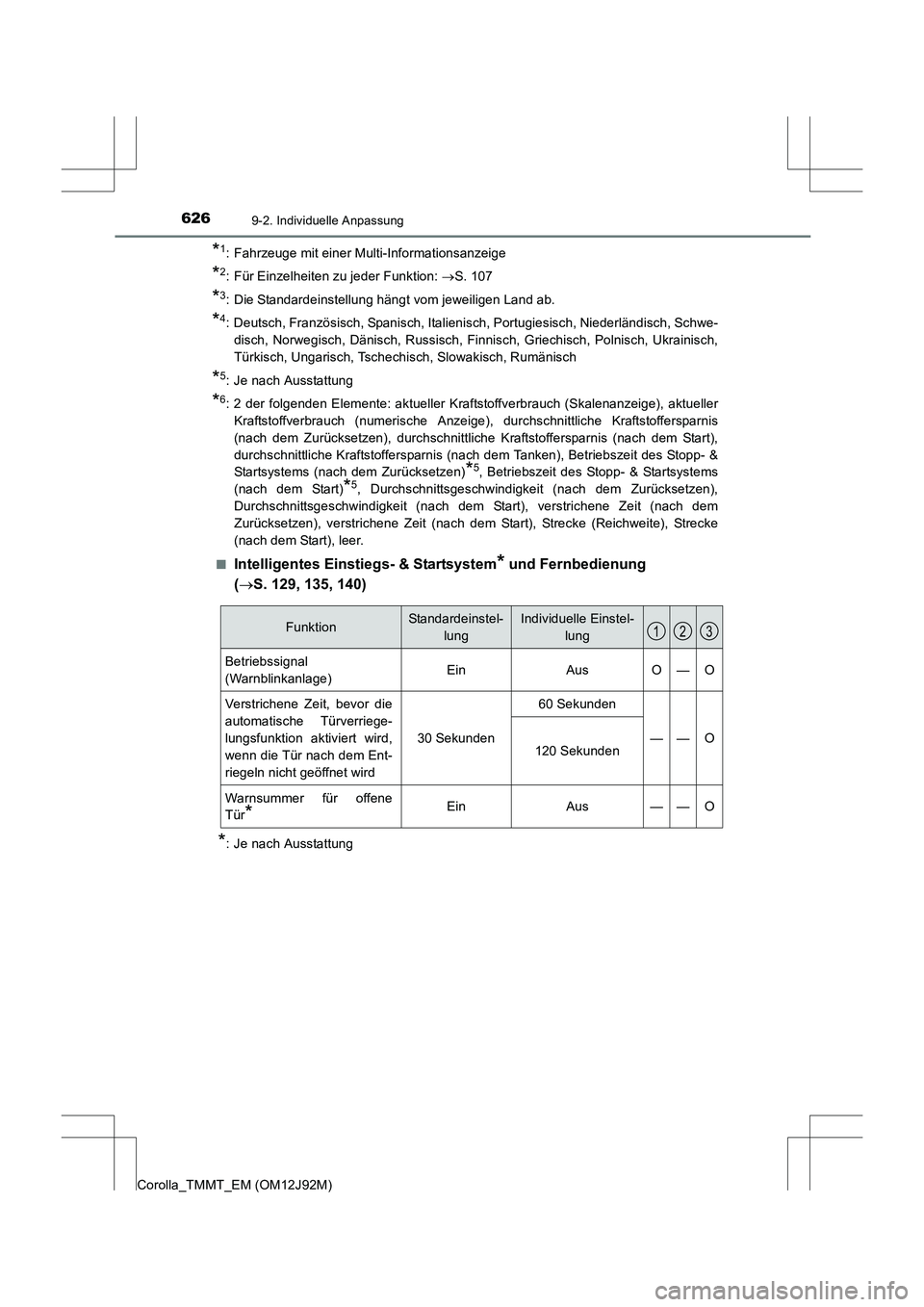

*1: Fahrzeuge mit einer Multi-Informationsanzeige
*2: Für Einzelheiten zu jeder Funktion: →S. 107
*3: Die Standardeinstellung hängt vom jeweiligen Land ab.
*4: Deutsch, Französisch, Spanisch, Italienisch, Portugiesisch, Niederländisch, Schwe-
disch, Norwegisch, Dänisch, Russisch, Finnisch, Griechisch, Polnisch, Ukrainisch,
Türkisch, Ungarisch, Tschechisch, Slowakisch, Rumänisch
*5: Je nach Ausstattung
*6: 2 der folgenden Elemente: aktueller Kraftstoffverbrauch (Skalenanzeige), aktuellerKraftstoffverbrauch (numerische Anzeige), durchschnittliche Kraftstoffersparnis
(nach dem Zurücksetzen), durchschnittliche Kraftstoffersparnis (nach dem Start),
durchschnittliche Kraftstoffersparnis (nach dem Tanken), Betriebszeit des Stopp- &
Startsystems (nach dem Zurücksetzen)
*5, Betriebszeit des Stopp- & Startsystems
(nach dem Start)
*5, Durchschnittsgeschwindigkeit (nach dem Zurücksetzen),
Durchschnittsgeschwindigkeit (nach dem Start), verstrichene Zeit (nach dem
Zurücksetzen), verstrichene Zeit (nach dem Start), Strecke (Reichweite), Strecke
(nach dem Start), leer.
■
Intelligentes Einstiegs- & Startsystem* und Fernbedienung
( → S. 129, 135, 140)
*: Je nach Ausstattung
FunktionStandardeinstel-
lungIndividuelle Einstel- lung
Betriebssignal
(Warnblinkanlage)EinAusO—O
Verstrichene Zeit, bevor die
automatische Türverriege-
lungsfunktion aktiviert wird,
wenn die Tür nach dem Ent-
riegeln nicht geöffnet wird
30 Sekunden
60 Sekunden
——O120 Sekunden
Warnsummer für offene
Tür
*EinAus——O
123

627
9
9-2. Individuelle Anpassung
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)■

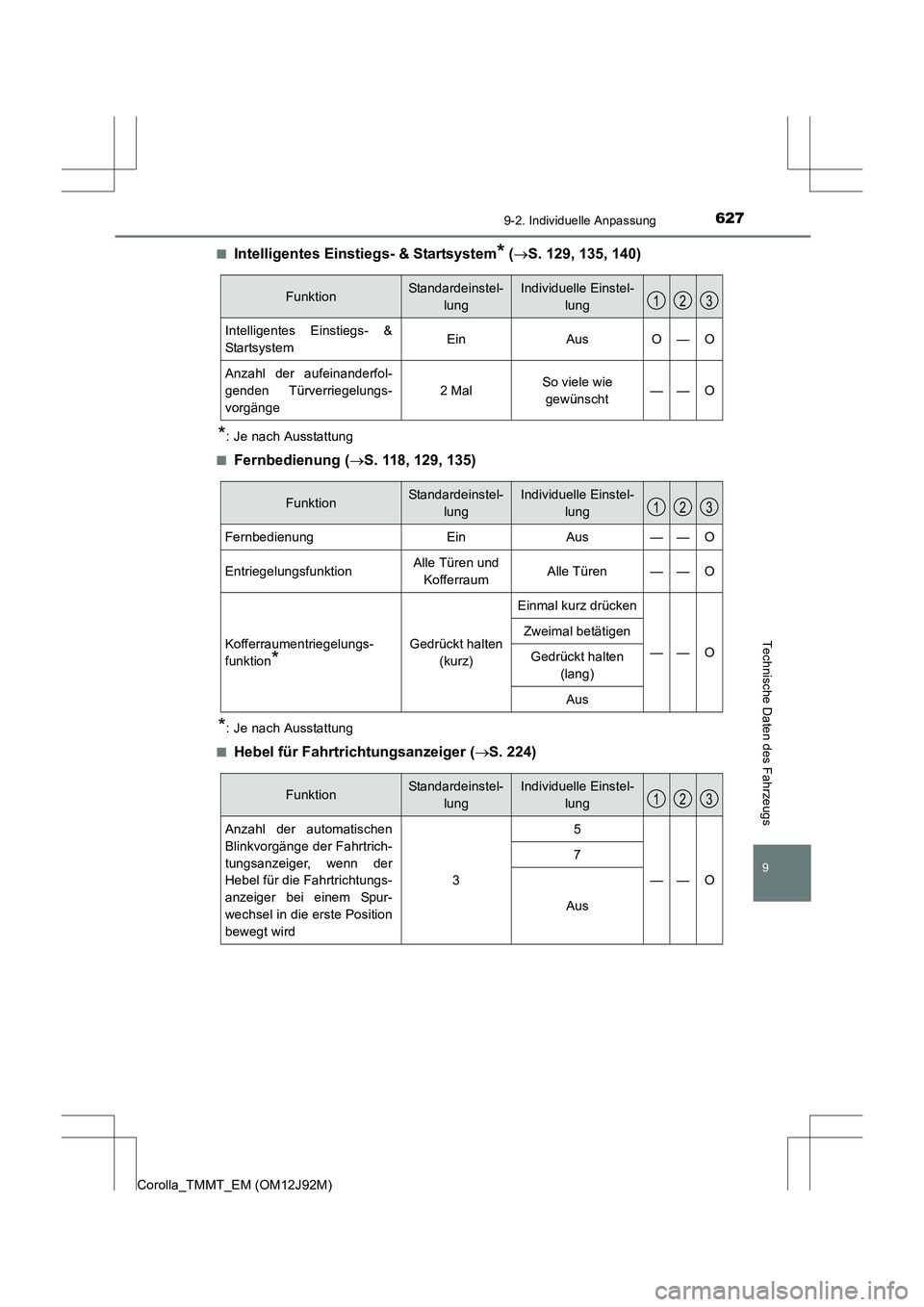

Intelligentes Einstiegs- & Startsystem* (
→ S. 129, 135, 140)
*: Je nach Ausstattung
■
Fernbedienung ( →S. 118, 129, 135)
*: Je nach Ausstattung
■
Hebel für Fahrtrichtungsanzeiger ( →S. 224)
FunktionStandardeinstel-
lungIndividuelle Einstel- lung
Intelligentes Einstiegs- &
StartsystemEinAusO—O
Anzahl der aufeinanderfol-
genden Türverriegelungs-
vorgänge
2 MalSo viele wie gewünscht——O
123
FunktionStandardeinstel- lungIndividuelle Einstel- lung
FernbedienungEinAus——O
EntriegelungsfunktionAlle Türen und KofferraumAlle Türen——O
Kofferraumentriegelungs-
funktion
*
Gedrückt halten (kurz)
Einmal kurz drücken
——O
Zweimal betätigen
Gedrückt halten (lang)
Aus
123
FunktionStandardeinstel- lungIndividuelle Einstel- lung
Anzahl der automatischen
Blinkvorgänge der Fahrtrich-
tungsanzeiger, wenn der
Hebel für die Fahrtrichtungs-
anzeiger bei einem Spur-
wechsel in die erste Position
bewegt wird
3
5
——O
7
Aus
123

6289-2. Individuelle Anpassung
Corolla_TMMT_EM (OM12J92M)■

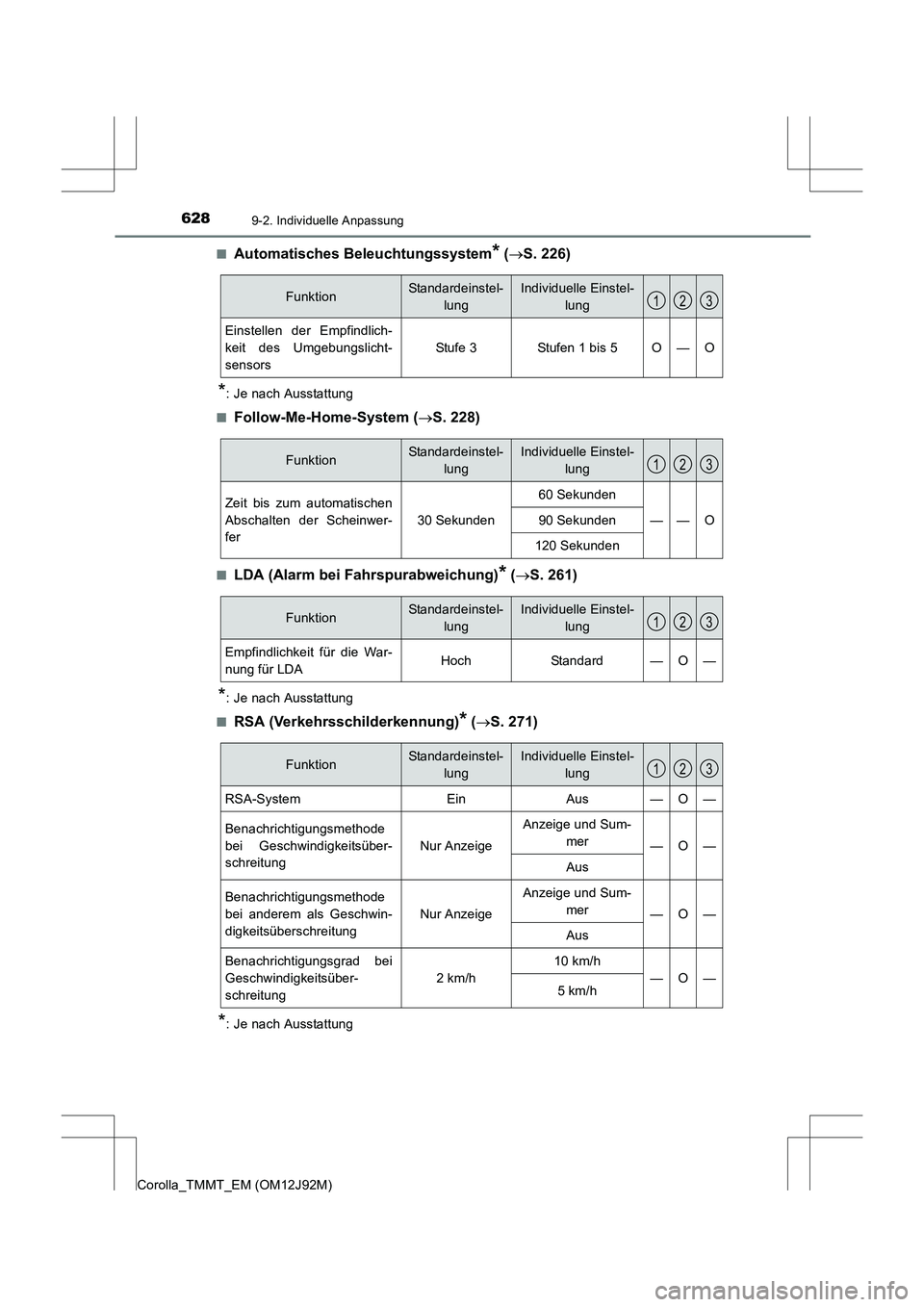

Automatisches Beleuchtungssystem* (
→ S. 226)
*: Je nach Ausstattung
■
Follow-Me-Home-System ( →S. 228)
■LDA (Alarm bei Fahrspurabweichung)* (→ S. 261)
*: Je nach Ausstattung
■
RSA (Verkehrsschilderkennung)* ( → S. 271)
*: Je nach Ausstattung
FunktionStandardeinstel-
lungIndividuelle Einstel- lung
Einstellen der Empfindlich-
keit des Umgebungslicht-
sensors
Stufe 3Stufen 1 bis 5O—O
123
FunktionStandardeinstel-lungIndividuelle Einstel- lung
Zeit bis zum automatischen
Abschalten der Scheinwer-
fer
30 Sekunden
60 Sekunden
——O90 Sekunden
120 Sekunden
123
FunktionStandardeinstel-lungIndividuelle Einstel- lung
Empfindlichkeit für die War-
nung für LDAHochStandard—O—
123
FunktionStandardeinstel-lungIndividuelle Einstel- lung
RSA-SystemEinAus—O—
Benachrichtigungsmethode
bei Geschwindigkeitsüber-
schreitung
Nur Anzeige
Anzeige und Sum-
mer
—O—
Aus
Benachrichtigungsmethode
bei anderem als Geschwin-
digkeitsüberschreitung
Nur Anzeige
Anzeige und Sum-mer
—O—
Aus
Benachrichtigungsgrad bei
Geschwindigkeitsüber-
schreitung
2 km/h
10 km/h
—O—5 km/h
123

629
9
9-2. Individuelle Anpassung
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)■

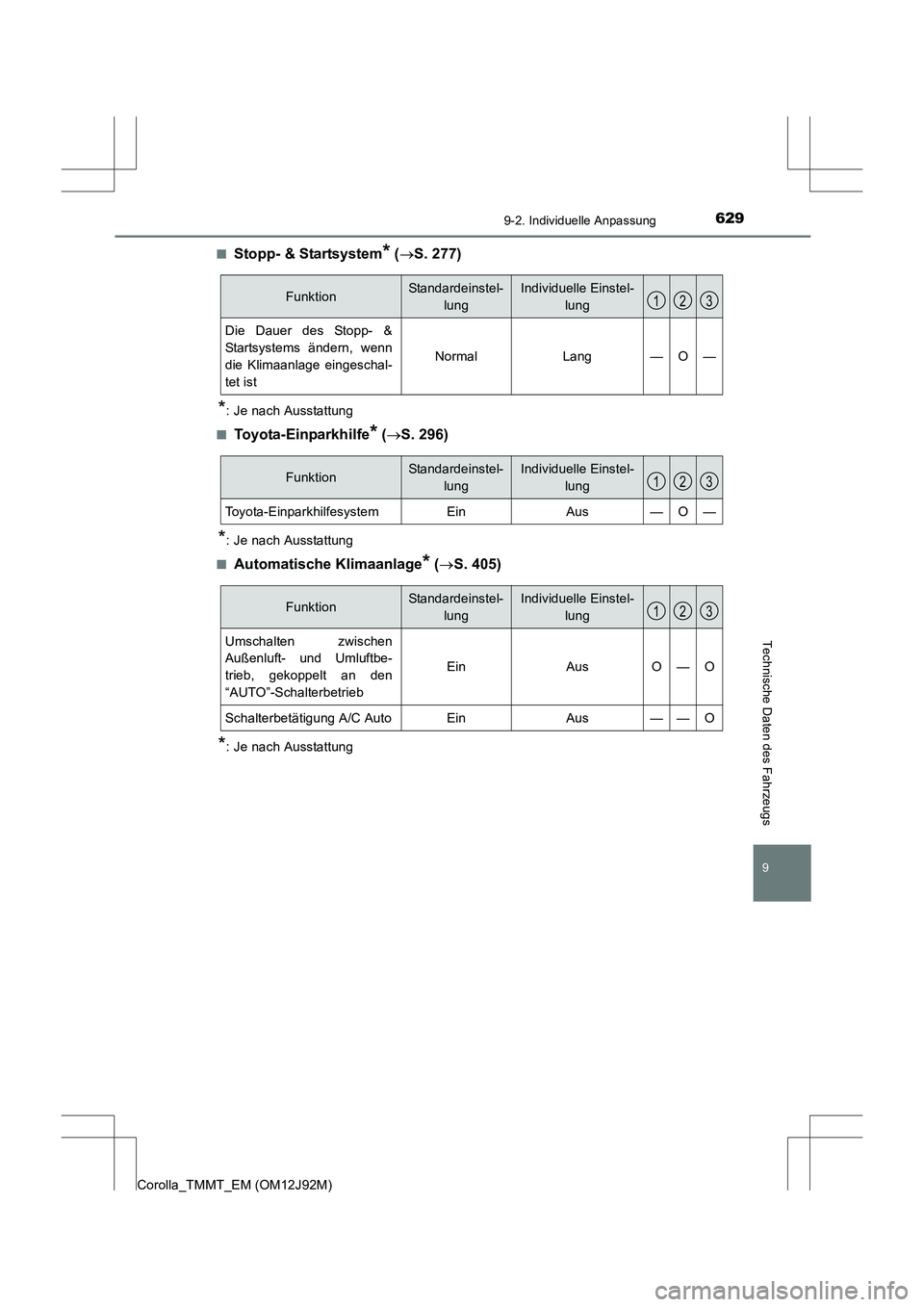

Stopp- & Startsystem* (
→ S. 277)
*: Je nach Ausstattung
■
Toyota-Einparkhilfe* ( → S. 296)
*: Je nach Ausstattung
■
Automatische Klimaanlage* ( → S. 405)
*: Je nach Ausstattung
FunktionStandardeinstel-
lungIndividuelle Einstel- lung
Die Dauer des Stopp- &
Startsystems ändern, wenn
die Klimaanlage eingeschal-
tet ist
NormalLang—O—
123
FunktionStandardeinstel-lungIndividuelle Einstel- lung
Toyota-EinparkhilfesystemEinAus—O—
123
FunktionStandardeinstel-lungIndividuelle Einstel- lung
Umschalten zwischen
Außenluft- und Umluftbe-
trieb, gekoppelt an den
“AUTO”-Schalterbetrieb
EinAusO—O
Schalterbetätigung A/C AutoEinAus——O
123

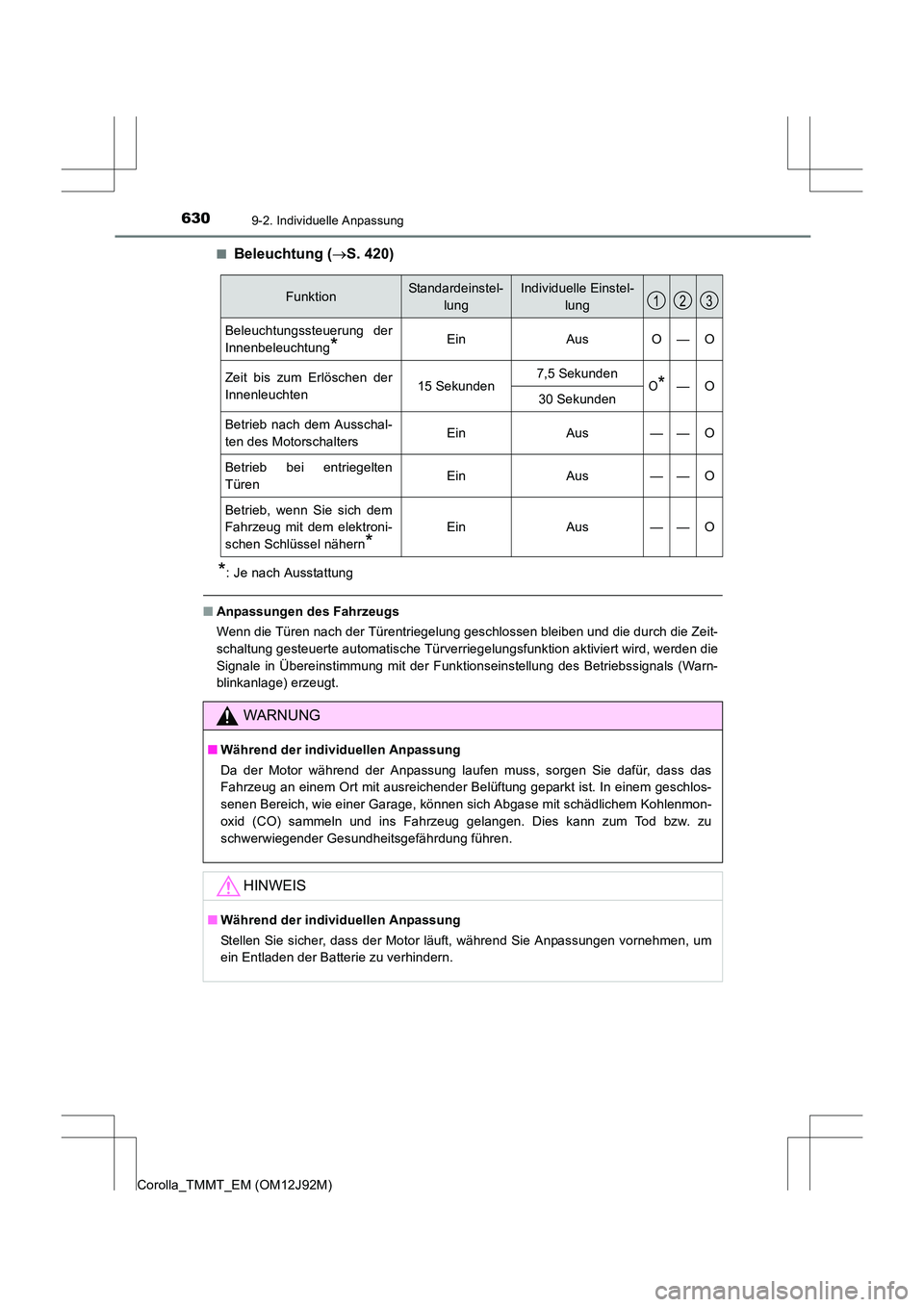

6309-2. Individuelle Anpassung
Corolla_TMMT_EM (OM12J92M)■
Beleuchtung (
→S. 420)
*: Je nach Ausstattung
■ Anpassungen des Fahrzeugs
Wenn die Türen nach der Türentriegelung geschlossen bleiben und die durch die Zeit-
schaltung gesteuerte automatische Türverriegelungsfunktion aktiviert wird, werden die
Signale in Übereinstimmung mit der Funktionseinstellung des Betriebssignals (Warn-
blinkanlage) erzeugt.
FunktionStandardeinstel-
lungIndividuelle Einstel- lung
Beleuchtungssteuerung der
Innenbeleuchtung
*EinAusO—O
Zeit bis zum Erlöschen der
Innenleuchten15 Sekunden7,5 SekundenO*—O30 Sekunden
Betrieb nach dem Ausschal-
ten des MotorschaltersEinAus——O
Betrieb bei entriegelten
TürenEinAus——O
Betrieb, wenn Sie sich dem
Fahrzeug mit dem elektroni-
schen Schlüssel nähern
*
EinAus——O
123
WARNUNG
■Während der individuellen Anpassung
Da der Motor während der Anpassung laufen muss, sorgen Sie dafür, dass das
Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist. In einem geschlos-
senen Bereich, wie einer Garage, können sich Abgase mit schädlichem Kohlenmon-
oxid (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum Tod bzw. zu
schwerwiegender Gesundheitsgefährdung führen.
HINWEIS
■Während der individuellen Anpassung
Stellen Sie sicher, dass der Motor läuft, während Sie Anpassungen vornehmen, um
ein Entladen der Batterie zu verhindern.
