TOYOTA COROLLA 2021 Bruksanvisningar (in Swedish)

409
7
7-3. Arbeten som du kan göra själv
Underhåll och skötsel
COROLLA HV_TMMT_OM12P19SE
5

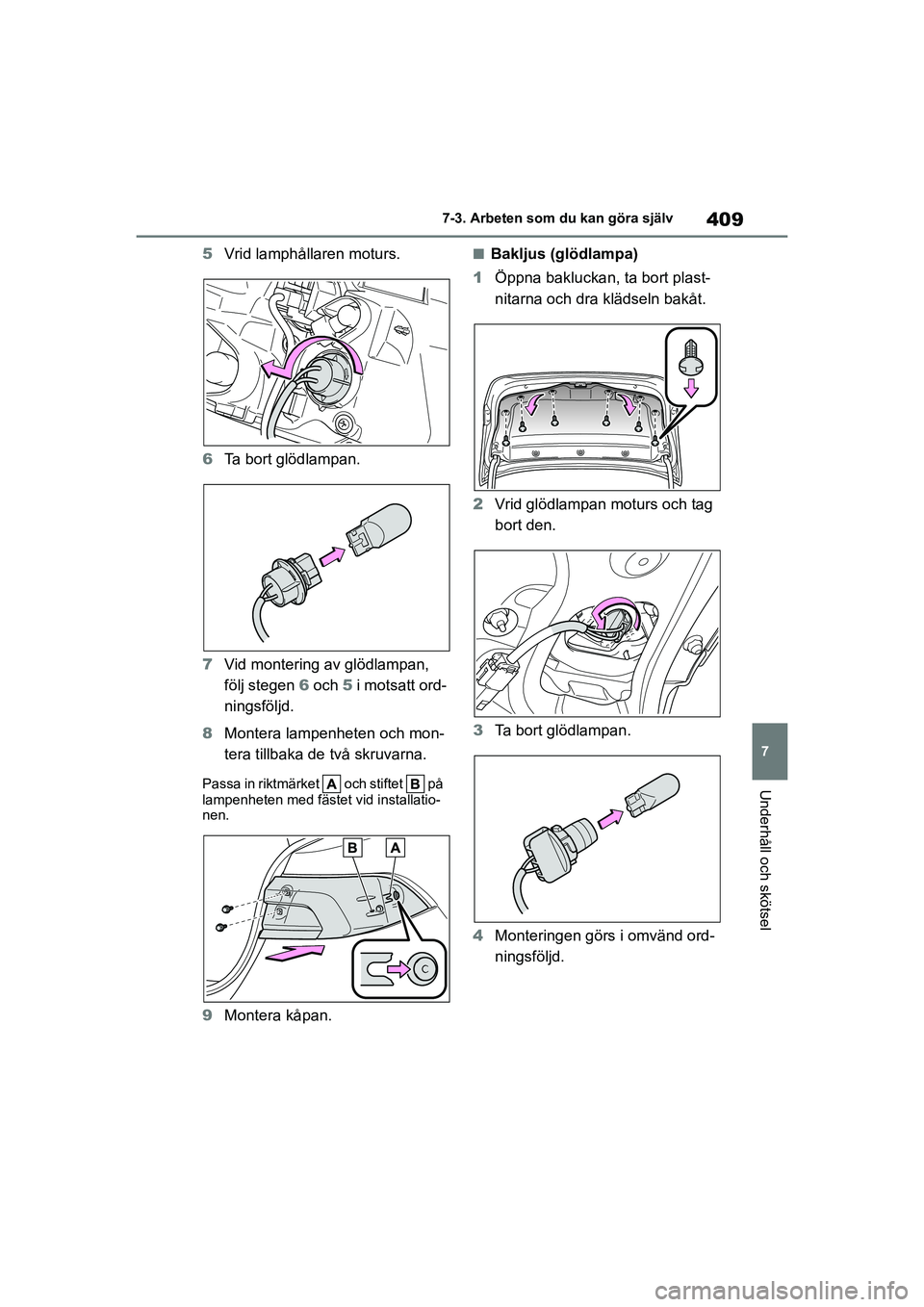

Vrid lamphållaren moturs.
6 Ta bort glödlampan.
7 Vid montering av glödlampan,
följ stegen 6 och 5 i motsatt ord-
ningsföljd.
8 Montera lampenheten och mon-
tera tillbaka de två skruvarna.
Passa in riktmärket och stiftet på
lampenheten med fästet vid installatio-
nen.
9Montera kåpan.
nBakljus (glödlampa)
1 Öppna bakluckan, ta bort plast-
nitarna och dra klädseln bakåt.
2 Vrid glödlampan moturs och tag
bort den.
3 Ta bort glödlampan.
4 Monteringen görs i omvänd ord-
ningsföljd.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 409 Wednesday, March 3, 2021 9:48 AM

4107-3. Arbeten som du kan göra själv
COROLLA HV_TMMT_OM12P19SE

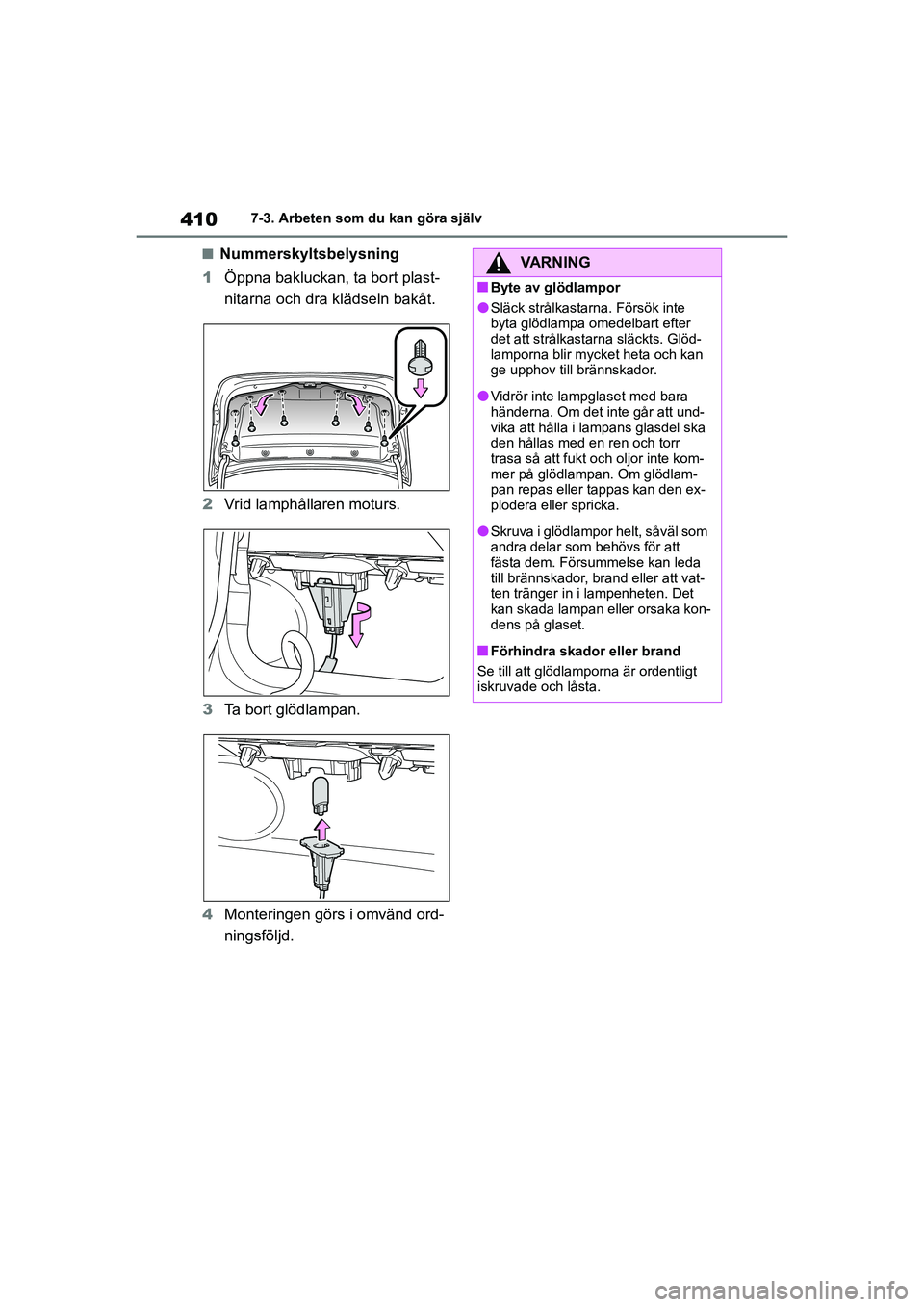

nNummerskyltsbelysning
1 Öppna bakluckan, ta bort plast-
nitarna och dra klädseln bakåt.
2 Vrid lamphållaren moturs.
3 Ta bort glödlampan.
4 Monteringen görs i omvänd ord-
ningsföljd.VARNING
nByte av glödlampor
lSläck strålkastarna. Försök inte
byta glödlampa omedelbart efter
det att strålkastarna släckts. Glöd-
lamporna blir mycket heta och kan
ge upphov till brännskador.
lVidrör inte lampglaset med bara
händerna. Om det inte går att und-
vika att hålla i lampans glasdel ska
den hållas med en ren och torr
trasa så att fukt och oljor inte kom-
mer på glödlampan. Om glödlam-
pan repas eller tappas kan den ex-
plodera eller spricka.
lSkruva i glödlampor helt, såväl som
andra delar som behövs för att
fästa dem. Försummelse kan leda
till brännskador, brand eller att vat-
ten tränger in i lampenheten. Det
kan skada lampan eller orsaka kon-
dens på glaset.
nFörhindra skador eller brand
Se till att glödlamporna är ordentligt
iskruvade och låsta.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 410 Wednesday, March 3, 2021 9:48 AM

8
411
Om problem uppstår
8
COROLLA HV_TMMT_OM12P19SE
Om problem uppstår
.8-1. Viktig information Varningsblinkers ............... 412
Om du måste få stopp på bilen i en akut
situation .......................... 412
Om bilen sitter fast i vatten som stiger .......... 413
8-2. Åtgärder i en akut situation
Om din bil måste bärgas eller bogseras ..... 415
Om du tycker att något är fel ............................... 418
Om en varningslampa tänds eller
en varningssignal hörs.... 420
Om ett varningsmeddelande
visas ............................... 429
Om du får punktering (modeller med
reparationssats för
akut däcklagning) ........... 433
Om du får punktering (modeller med
reservhjul) ....................... 448
Om hybridsystemet inte startar ...................... 458
Om du har tappat bort bilnycklarna..................... 459
Om den elektroniska nyckeln inte fungerar
på rätt sätt ...................... 460
Om 12-voltsbatteriet är urladdat ...................... 462Om motorn blir
överhettad....................... 466
Om bilen fastnar ............... 469
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 411 Wednesday, March 3, 2021 9:48 AM

4128-1. Viktig information
COROLLA HV_TMMT_OM12P19SE
8-1.Viktig information
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till fö r att stänga av.
nVarningsblinkers
lOm varningsblinkers används länge
medan hybridsystemet inte är igång
(medan ”READY”-indikatorn inte är
tänd) kan 12-voltsbatteriet laddas ur.
lOm någon av krockkuddarna utlöses
(blåses upp), eller vid en hård sam-
manstötning, slås varningsblinkers på
automatiskt.
Varningsblinkers slocknar automa-
tiskt efter cirka 20 minuter. Tryck på
knappen två gånger för att stänga av
varningsblinkers manuellt.
(Varningsblinkers slocknar eventuellt
inte automatiskt beroende på hur hård
sammanstötningen är och förhållan-
dena vid kollisionen.)
1Placera båda fötterna på broms-
pedalen och trampa stadigt ned
pedalen.
Pumpa inte på bromspedalen upprepa-
de gånger eftersom då behövs ytterli-
gare kraft att sakta ner bilen.
2Sätt växelspaken i läge N.
Om växelspaken flyttas till N
3 När du har saktat ner bilen ska
du stanna på en säker plats vid
vägkanten.
4 Stäng av hybridsystemet.
Om växelspaken inte kan flyttas
till N
3 Fortsätt att trampa ned broms-
pedalen med båda fötterna för
att minska bilens hastighet så
mycket det är möjligt.
Varningsblinkers
Varningsblinkers används till
att varna andra bilister om
bilen måste stanna på vägen
på grund av motorfel eller
annat problem.
Användaranvisningar
Om du måste få stopp på
bilen i en akut situation
Endast i en akut situation, som
när det blir omöjligt att få
stopp på bilen på normalt sätt,
får du använda följande metod
för att stanna bilen:
Stanna bilen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 412 Wednesday, March 3, 2021 9:48 AM

413
8
8-1. Viktig information
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE

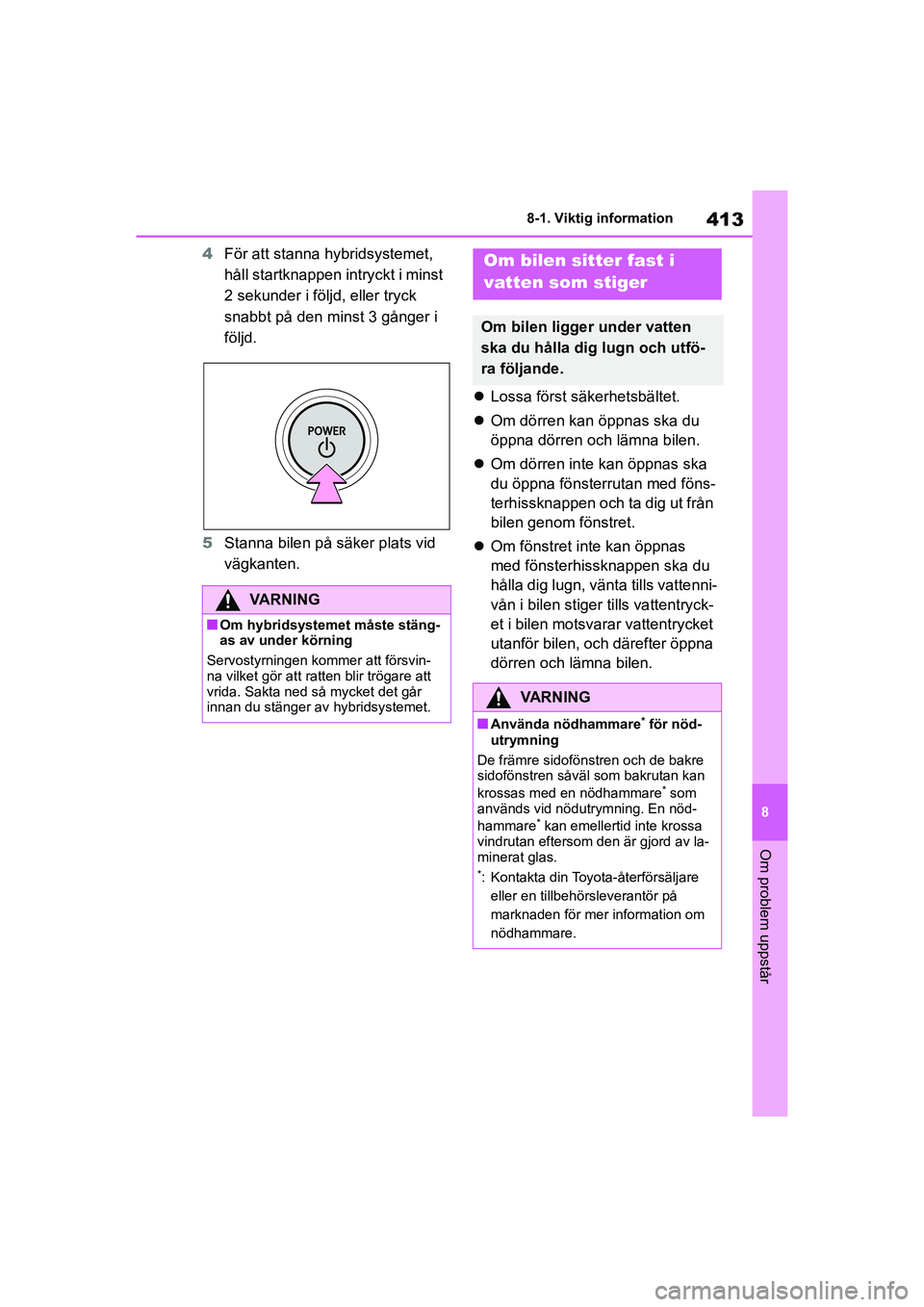

4
För att stanna hybridsystemet,
håll startknappen intryckt i minst
2 sekunder i följd, eller tryck
snabbt på den minst 3 gånger i
följd.
5 Stanna bilen på säker plats vid
vägkanten. 
Lossa först säkerhetsbältet.
 Om dörren kan öppnas ska du
öppna dörren och lämna bilen.
 Om dörren inte kan öppnas ska
du öppna fönsterrutan med föns-
terhissknappen och ta dig ut från
bilen genom fönstret.
 Om fönstret inte kan öppnas
med fönsterhissknappen ska du
hålla dig lugn, vänta tills vattenni-
vån i bilen stiger tills vattentryck-
et i bilen motsvarar vattentrycket
utanför bilen, och därefter öppna
dörren och lämna bilen.
VARNING
nOm hybridsystemet måste stäng-
as av under körning
Servostyrningen kommer att försvin-
na vilket gör att ratten blir trögare att
vrida. Sakta ned så mycket det går
innan du stänger av hybridsystemet.
Om bilen sitter fast i
vatten som stiger
Om bilen ligger under vatten
ska du hålla dig lugn och utfö-
ra följande.
VARNING
nAnvända nödhammare* för nöd-
utrymning
De främre sidofönstren och de bakre
sidofönstren såväl som bakrutan kan
krossas med en nödhammare
* som
används vid nödutrymning. En nöd-
hammare
* kan emellertid inte krossa
vindrutan eftersom den är gjord av la-
minerat glas.
*: Kontakta din Toyota-återförsäljare
eller en tillbehörsleverantör på
marknaden för mer information om
nödhammare.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 413 Wednesday, March 3, 2021 9:48 AM

4148-1. Viktig information
COROLLA HV_TMMT_OM12P19SE

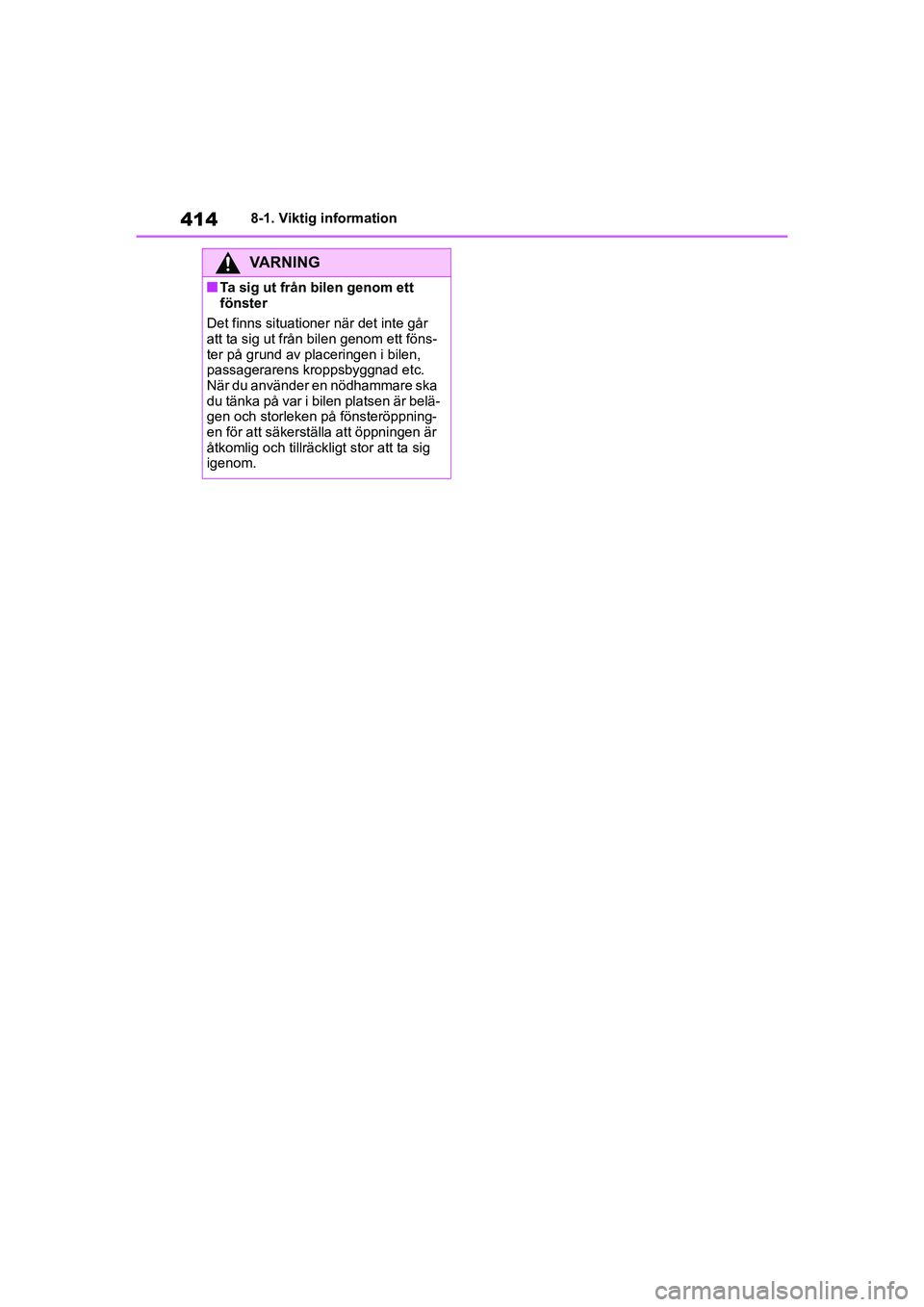

VARNING
nTa sig ut från bilen genom ett
fönster
Det finns situationer när det inte går
att ta sig ut från bilen genom ett föns-
ter på grund av placeringen i bilen,
passagerarens kroppsbyggnad etc.
När du använder en nödhammare ska
du tänka på var i bilen platsen är belä-
gen och storleken på fönsteröppning-
en för att säkerställa att öppningen är
åtkomlig och tillräckligt stor att ta sig
igenom.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 414 Wednesday, March 3, 2021 9:48 AM

415
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE

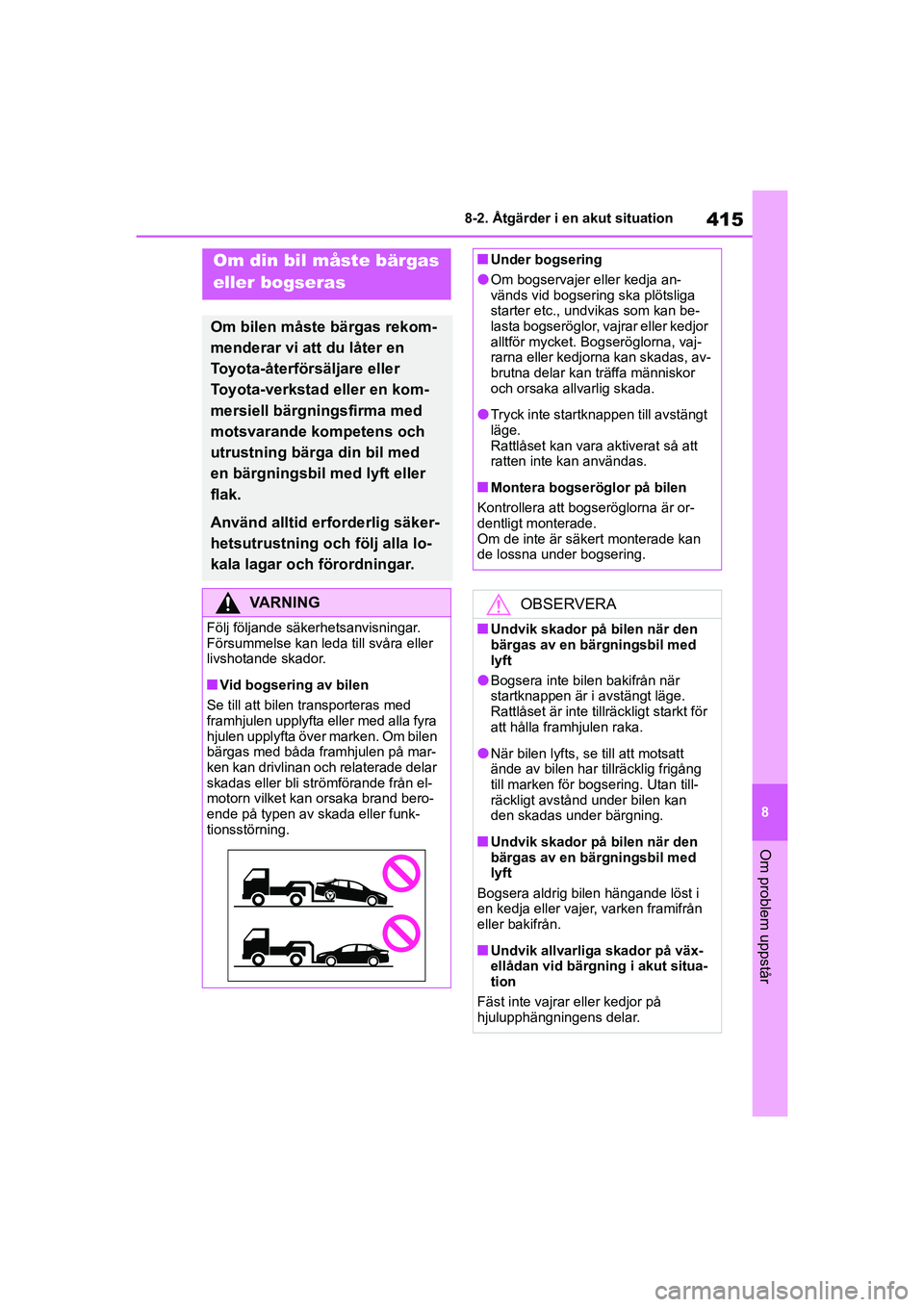

8-2.Åtgärder i en akut situation
Om din bil måste bärgas
eller bogseras
Om bilen måste bärgas rekom-
menderar vi att du låter en
Toyota-återförsäljare eller
Toyota-verkstad eller en kom-
mersiell bärgningsfirma med
motsvarande kompetens och
utrustning bärga din bil med
en bärgningsbil med lyft eller
flak.
Använd alltid erforderlig säker-
hetsutrustning och följ alla lo-
kala lagar och förordningar.
VARNING
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
nVid bogsering av bilen
Se till att bilen transporteras med
framhjulen upplyfta eller med alla fyra
hjulen upplyfta över marken. Om bilen
bärgas med båda framhjulen på mar-
ken kan drivlinan och relaterade delar
skadas eller bli strömförande från el-
motorn vilket kan orsaka brand bero-
ende på typen av skada eller funk-
tionsstörning.
nUnder bogsering
lOm bogservajer eller kedja an-
vänds vid bogsering ska plötsliga
starter etc., undvikas som kan be-
lasta bogseröglor, vajrar eller kedjor
alltför mycket. Bogseröglorna, vaj-
rarna eller kedjorna kan skadas, av-
brutna delar kan träffa människor
och orsaka allvarlig skada.
lTryck inte startknapp en till avstängt
läge.
Rattlåset kan vara aktiverat så att
ratten inte kan användas.
nMontera bogseröglor på bilen
Kontrollera att bogseröglorna är or-
dentligt monterade.
Om de inte är säkert monterade kan
de lossna under bogsering.
OBSERVERA
nUndvik skador på bilen när den
bärgas av en bärgningsbil med
lyft
lBogsera inte bilen bakifrån när
startknappen är i avstängt läge.
Rattlåset är inte tillräckligt starkt för
att hålla framhjulen raka.
lNär bilen lyfts, se till att motsatt
ände av bilen har tillräcklig frigång
till marken för bogsering. Utan till-
räckligt avstånd under bilen kan
den skadas under bärgning.
nUndvik skador på bilen när den
bärgas av en bärgningsbil med
lyft
Bogsera aldrig bilen hängande löst i
en kedja eller vajer, varken framifrån
eller bakifrån.
nUndvik allvarliga skador på väx-
ellådan vid bärgning i akut situa-
tion
Fäst inte vajrar eller kedjor på
hjulupphängningens delar.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 415 Wednesday, March 3, 2021 9:48 AM

4168-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
Följande kan tyda på fel i växellå-
dan. Innan bogseringen, kontakta
en auktoriserad Toyota-återförsälja-
re eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
 Hybridsystemets varningsmed-
delande visas på informations-
displayen och bilen rör sig inte.
 Bilen ger ifrån sig ovanliga ljud.
Framlänges
Lossa parkeringsbromsen.
Stäng av det automatiska läget.
(  sid. 169)
Bakifrån
Använd en rullvagn under framhju-
len.
Använd ett däck surrningssystem
när en lastbil med öppet flak an-
vänds för att trans portera bilen. Se
instruktionsboken till lastbilen be-
träffande metoden för däcksurrning.
Ansätt parkeringsbromsen och
stäng av motorn i syfte att dämpa
bilens rörelser under transporten.Situationer när en
återförsäljare måste
kontaktas före bärgning
Bärgningsbil med lyft
OBSERVERA
nMed bärgningsfordon med kedja
Bogsera inte bilen hängande i en
vajer eller kedja, vilket kan skada ka-
rossen.
Använda bärgningsbil med
flak
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 416 Wednesday, March 3, 2021 9:48 AM

417
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE

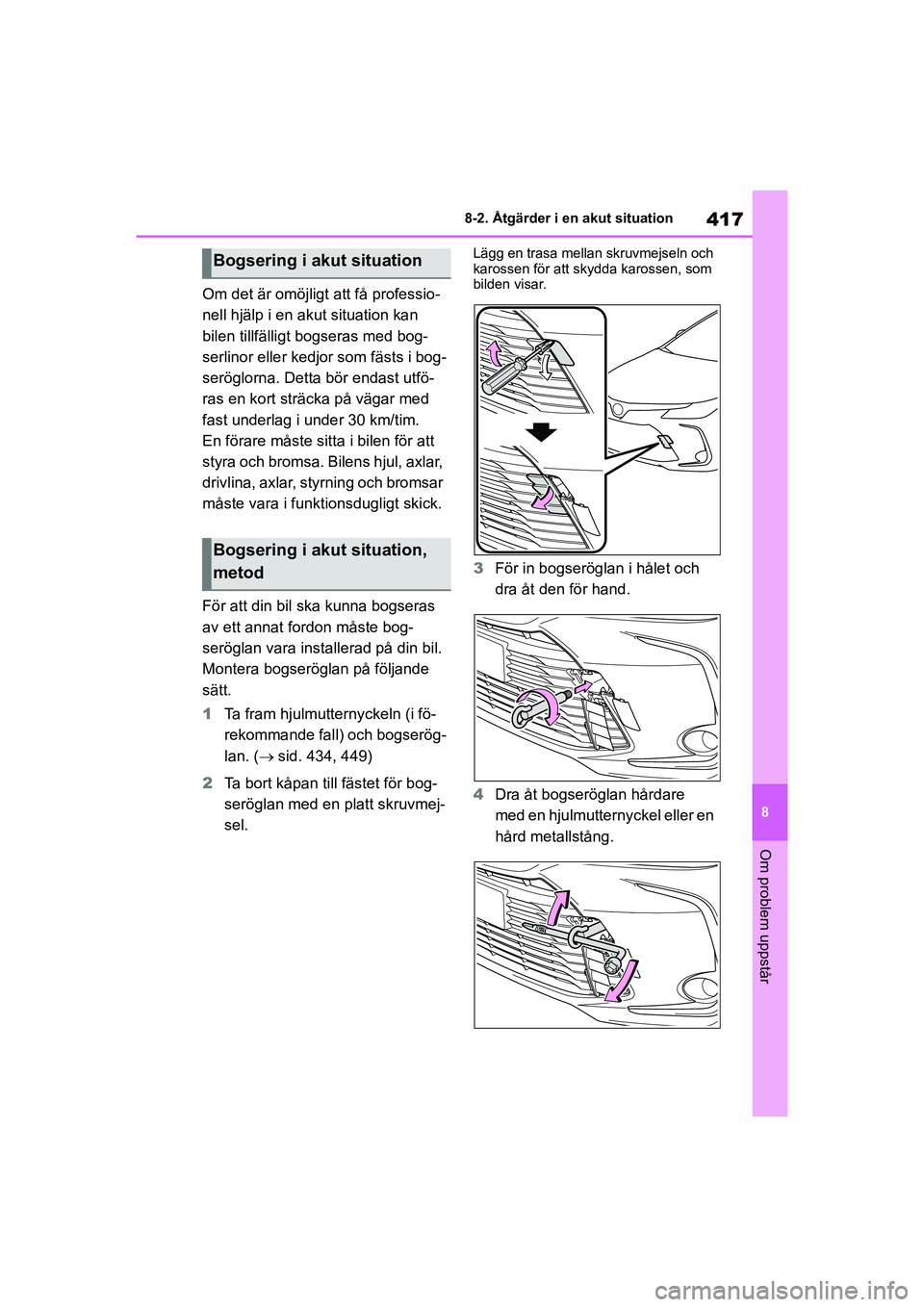

Om det är omöjligt att få professio-
nell hjälp i en akut situation kan
bilen tillfälligt bogseras med bog-
serlinor eller kedjor som fästs i bog-
seröglorna. Detta bör endast utfö-
ras en kort sträcka på vägar med
fast underlag i under 30 km/tim.
En förare måste sitta i bilen för att
styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och bromsar
måste vara i funktionsdugligt skick.
För att din bil ska kunna bogseras
av ett annat fordon måste bog-
seröglan vara installerad på din bil.
Montera bogseröglan på följande
sätt.
1
Ta fram hjulmutternyckeln (i fö-
rekommande fall) och bogserög-
lan. ( sid. 434, 449)
2 Ta bort kåpan till fästet för bog-
seröglan med en platt skruvmej-
sel.
Lägg en trasa mellan skruvmejseln och
karossen för att skydda karossen, som
bilden visar.
3För in bogseröglan i hålet och
dra åt den för hand.
4 Dra åt bogseröglan hårdare
med en hjulmutternyckel eller en
hård metallstång.
Bogsering i akut situation
Bogsering i akut situation,
metod
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 417 Wednesday, March 3, 2021 9:48 AM

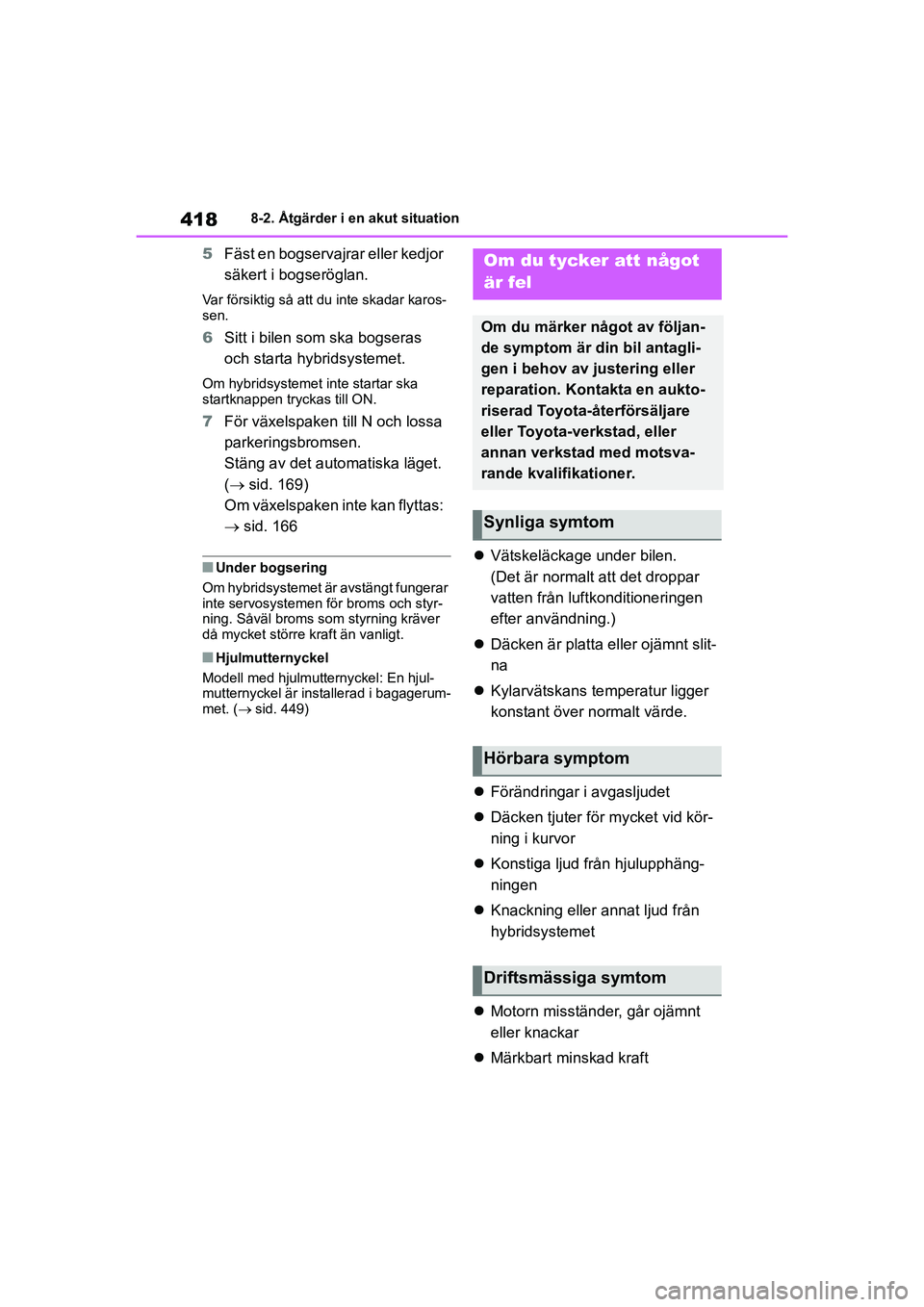

4188-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
5 Fäst en bogservajrar eller kedjor
säkert i bogseröglan.
Var försiktig så att du inte skadar karos-
sen.
6Sitt i bilen som ska bogseras
och starta hybridsystemet.
Om hybridsystemet inte startar ska
startknappen tryckas till ON.
7För växelspaken till N och lossa
parkeringsbromsen.
Stäng av det automatiska läget.
( sid. 169)
Om växelspaken inte kan flyttas:
 sid. 166
nUnder bogsering
Om hybridsystemet är avstängt fungerar
inte servosystemen för broms och styr-
ning. Såväl broms som styrning kräver
då mycket större kraft än vanligt.
nHjulmutternyckel
Modell med hjulmutte rnyckel: En hjul-
mutternyckel är installerad i bagagerum-
met. ( sid. 449)
Vätskeläckage under bilen.
(Det är normalt att det droppar
vatten från luft konditioneringen
efter användning.)
 Däcken är platta eller ojämnt slit-
na
 Kylarvätskans temperatur ligger
konstant över normalt värde.
 Förändringar i avgasljudet
 Däcken tjuter för mycket vid kör-
ning i kurvor
 Konstiga ljud från hjulupphäng-
ningen
 Knackning eller annat ljud från
hybridsystemet
 Motorn misständer, går ojämnt
eller knackar
 Märkbart minskad kraft
Om du tycker att något
är fel
Om du märker något av följan-
de symptom är din bil antagli-
gen i behov av justering eller
reparation. Kontakta en aukto-
riserad Toyota-återförsäljare
eller Toyota-verkstad, eller
annan verkstad med motsva-
rande kvalifikationer.
Synliga symtom
Hörbara symptom
Driftsmässiga symtom
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 418 Wednesday, March 3, 2021 9:48 AM
