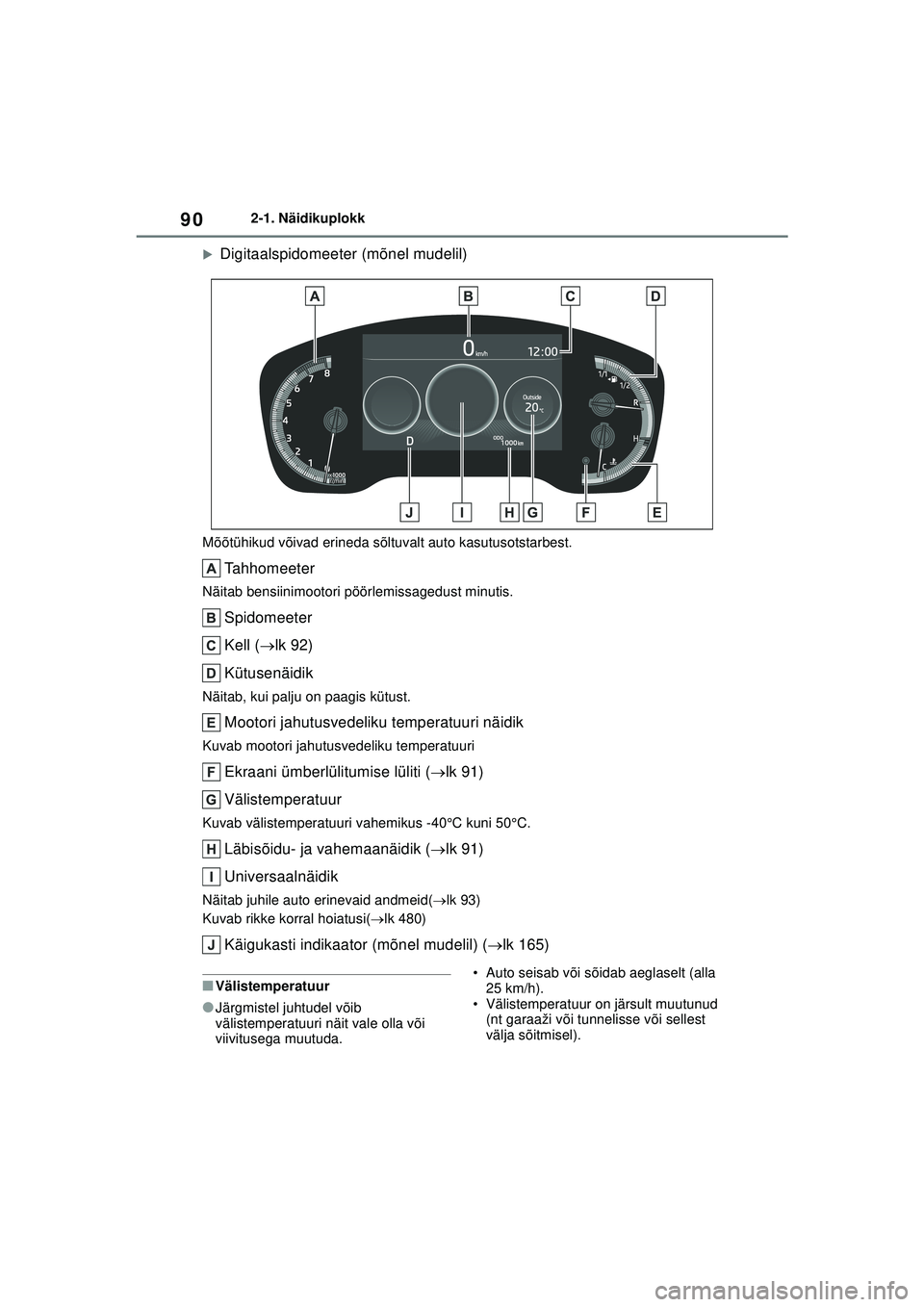

902-1. Näidikuplokk
XDigitaalspidomeeter (mõnel mudelil)
Mõõtühikud võivad erineda sõltuvalt auto kasutusotstarbest.
Tahhomeeter
Näitab bensiinimootori pöörlemissagedust minutis.
Spidomeeter
Kell (lk 92)
Kütusenäidik
Näitab, kui palju on paagis kütust.
Mootori jahutusvedeliku temperatuuri näidik
Kuvab mootori jahutusvedeliku temperatuuri
Ekraani ümberlülitumise lüliti ( lk 91)
Välistemperatuur
Kuvab välistemperatuuri vahemikus -40°C kuni 50°C.
Läbisõidu- ja vahemaanäidik ( lk 91)
Universaalnäidik
Näitab juhile auto erinevaid andmeid( lk 93)
Kuvab rikke korral hoiatusi( lk 480)
Käigukasti indikaator (mõnel mudelil) ( lk 165)
■Välistemperatuur
●Järgmistel juhtudel võib
välistemperatuuri näit vale olla või
viivitusega muutuda. • Auto seisab või sõidab aeglaselt (alla
25 km/h).
• Välistemperatuur on järsult muutunud (nt garaaži või tunnelisse või sellest
välja sõitmisel).
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 90 Monday, December 20, 2021 7:23 PM

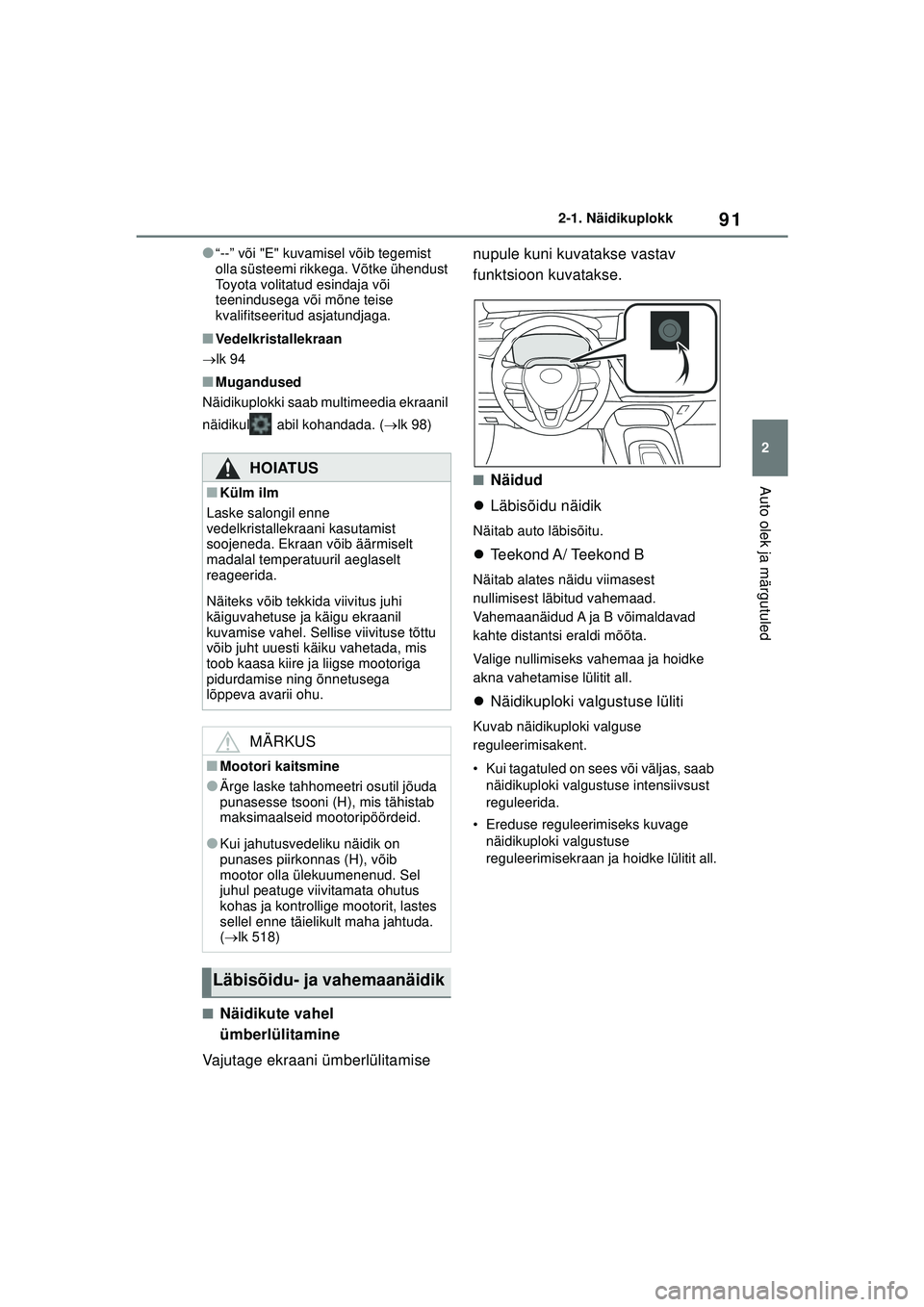

91
2
2-1. Näidikuplokk
Auto olek ja märgutuled
●“--” või "E" kuvamisel võib tegemist
olla süsteemi rikkega. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Vedelkristallekraan
 lk 94
■Mugandused
Näidikuplokki saab multimeedia ekraanil
näidikul abil kohandada. ( lk 98)
■Näidikute vahel
ümberlülitamine
Vajutage ekraani ümberlülitamise nupule kuni kuvatakse vastav
funktsioon kuvatakse.
■Näidud
 Läbisõidu näidik
Näitab auto läbisõitu.
Teekond A/ Teekond B
Näitab alates näidu viimasest
nullimisest läbitud vahemaad.
Vahemaanäidud A ja B võimaldavad
kahte distantsi eraldi mõõta.
Valige nullimiseks vahemaa ja hoidke
akna vahetamise lülitit all.
Näidikuploki valgustuse lüliti
Kuvab näidikuploki valguse
reguleerimisakent.
• Kui tagatuled on sees või väljas, saab
näidikuploki valgustuse intensiivsust
reguleerida.
• Ereduse reguleerimiseks kuvage näidikuploki valgustuse
reguleerimisekraan ja hoidke lülitit all.
HOIATUS
■Külm ilm
Laske salongil enne
vedelkristallekraani kasutamist
soojeneda. Ekraan võib äärmiselt
madalal temperatuuril aeglaselt
reageerida.
Näiteks võib tekkida viivitus juhi
käiguvahetuse ja käigu ekraanil
kuvamise vahel. Sellise viivituse tõttu
võib juht uuesti käiku vahetada, mis
toob kaasa kiire ja liigse mootoriga
pidurdamise ning õnnetusega
lõppeva avarii ohu.
MÄRKUS
■Mootori kaitsmine
●Ärge laske tahhomeetri osutil jõuda
punasesse tsooni (H), mis tähistab
maksimaalseid mootoripöördeid.
●Kui jahutusvedeliku näidik on
punases piirkonnas (H), võib
mootor olla ülekuumenenud. Sel
juhul peatuge viivitamata ohutus
kohas ja kontrollige mootorit, lastes
sellel enne täielikult maha jahtuda.
(  lk 518)
Läbisõidu- ja vahemaanäidik
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 91 Monday, December 20, 2021 7:23 PM

922-1. Näidikuplokk
■Minutite “00” seadistamine.
1 Vajutage või
universaalnäidikul
valimiseks.
2 Vajutage või , et valida
„Clock: 00”.
Vajutage kella lähima tunni
alguseni määramiseks.
näit.
1:00 muutub 1:29  1:00
1:30 muutub 1:59  2:00
■Kellaaja muutmine
1 Vajutage või
universaalnäidikul
valimiseks.
2 Vajutage või , et valida
„Clock: 00”.
3 Hoidke all .
4 Muudetava funktsiooni
muutumiseks vajatuge või
.
5 Seadistuse muutmiseks
vajutage või .
Järgnevaid seadeid saab muuta:
 12H/24h formaat
 Tund
 Minut
■Kellaaja määramine
Kellaaega saab määrata
audiosüsteemi ekraanil.
 Universaalnäidik
 Audiosüsteemi ekraan
Lisateavet vt navigatsioonisüsteemi
kasutusjuhendist
■Kellaja muutmise aken
(navigatsiooni-/multimeediasüstee
miga autod)
“Clock : 00“ kuvamisel, kui multimeedia
ekraanil on valitud , võib süsteemis
olla rike. Võtke ühendust Toyota
volitatud esindaja või teenindusega või
mõne teise kvalifitseeritud asjatundjaga.
Kellaaja määramine
(navigatsiooni-/multimeedia
süsteemita autod)Kellaaja määramine
(navigatsiooni-/multimeedia
süsteemiga autod)
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 92 Monday, December 20, 2021 7:23 PM

93
2
2-1. Näidikuplokk
Auto olek ja märgutuled
■Kuvamine
X4,2-tolline ekraan
Juhtimist abistavate süsteemide
info ala
Pilt kuvatakse järgnevate ikoonide töötami-
sel ja erineva menüüikooni valimisel.
• Sõidurea jälgimise süsteem (LTA) (mõnel mudelil)
• Reast kõrvalakaldumise hoiatus koos juhtimiskontrolliga (LDA) (mõnel
mudelil)
• Kiirusehoidja (mõnel mudelil)
• Dünaamiline kiirusehoidja (mõnel mudelil)
• Täiskiirusvahemikuga dünaamiline kiirusehoidja (mõnel mudelil)
• Liiklusmärkide tuvastamise abisüsteem (RSA)(mõnel mudelil)
( lk 254)
Näidiku sisu
Universaalnäidiku menüüikoonide abil
saab kuvada erinevat sõiduga seotud
teavet. Universaalnäidikut saab
kasutada ka ekraaniseadete ja teiste
seadete muutmiseks.
Lisaks kuvatakse osadel juhtudel
hüpikaknas hoiatus või soovitus.
X7-tolline ekraan
Juhtimist abistavate süsteemide
info ala
Pilt kuvatakse järgnevate ikoonide
töötamisel ja erineva menüüikooni
valimisel.
• Sõidurea jälgimise süsteem (LTA) (mõnel mudelil)
• Reast kõrvalakaldumise hoiatus koos juhtimiskontrolliga (LDA) (mõnel
mudelil)
• Kiirusehoidja (mõnel mudelil)
• Dünaamiline kiirusehoidja (mõnel mudelil)
• Täiskiirusvahemikuga dünaamiline kiirusehoidja (mõnel mudelil)
• Liiklusmärkide tuvastamise abisüsteem (RSA)(mõnel mudelil)
( lk 254)
Näidiku sisu
Universaalnäidiku menüüikoonide abil saab
kuvada erinevat sõiduga seotud teavet. Uni-
versaalnäidikut saab kasutada ka ekraani-
seadete ja teiste seadete muutmiseks.
Lisaks kuvatakse osadel juhtudel
hüpikaknas hoiatus või soovitus.
■Ikoonid
Menüüikoone saab kuvada
vajutades näidikuploki lüliteid
või .
Universaalnäidik
Ekraan ja menüüikoonid
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 93 Monday, December 20, 2021 7:23 PM

942-1. Näidikuplokk
■Vedelkristallekraan
Ekraanile võivad ilmuda väiksed punktid
või valdustäpid. See on
vedelkristallekraanidele iseloomulik ja
ekraani kasutamist võib julgesti jätkata.
Universaalnäidikut kasutatakse
näidikuploki lülitite abil.
/ : Menüüikoonide valimine
/ : Kuvatava sisu muutmine,
ekraanil üles-alla kerimine ja kursori
üles-alla liigutamine
Vajutamine:
Sisestamine/seadistamine
Allhoidmine:
Lähtestamine/Kohandavate
funktsioonide kuvamine
Eelmisse aknasse naasmiseks
Kõnede tegemine/vastuvõtmine
ja kõnelogi
Vabakäesüsteemis tehtava või
vastuvõetava kõne kuvamine.
Vabakäesüsteemi kohta vt
Navigatsiooni- ja
meelelahutussüsteemi või
multimeediasüsteemi käsiraamatut.
■Näidud
 Spidomeeter/Läbisõit (4,2-tolline
ekraan)
 Kütuse säästmine
 Ökonoomse sõidurežiimi
märgutuli/Läbisõit (mõnel
mudelil)
Sõiduinformatsioon ( lk 94)
Tugisüsteemide infoekraan
(  lk 97)
Audiosüsteemiga seotud
ekraan (mõnel mude lil) (lk
97)
Universaalnäidik ( lk 97)
Seadistusaken ( lk 98)
Hoiatusteated ( lk 480)
HOIATUS
■Hoiatus sõidu ajal kasutamiseks
●Pöörake sõidu ajal
universaalnäidiku kasutamisel
erilist tähelepanu auto ümbrusele.
●Ärge vaadake püsivalt
universaalnäidikule, vastasel juhul
võivad teile jääda märkamatuks
jalakäijad, takistused teel jne.
■Külm ilm
 lk 86, 91
Näidikute vahel
ümberlülitamine
Sõiduinformatsiooni sisu
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 94 Monday, December 20, 2021 7:23 PM

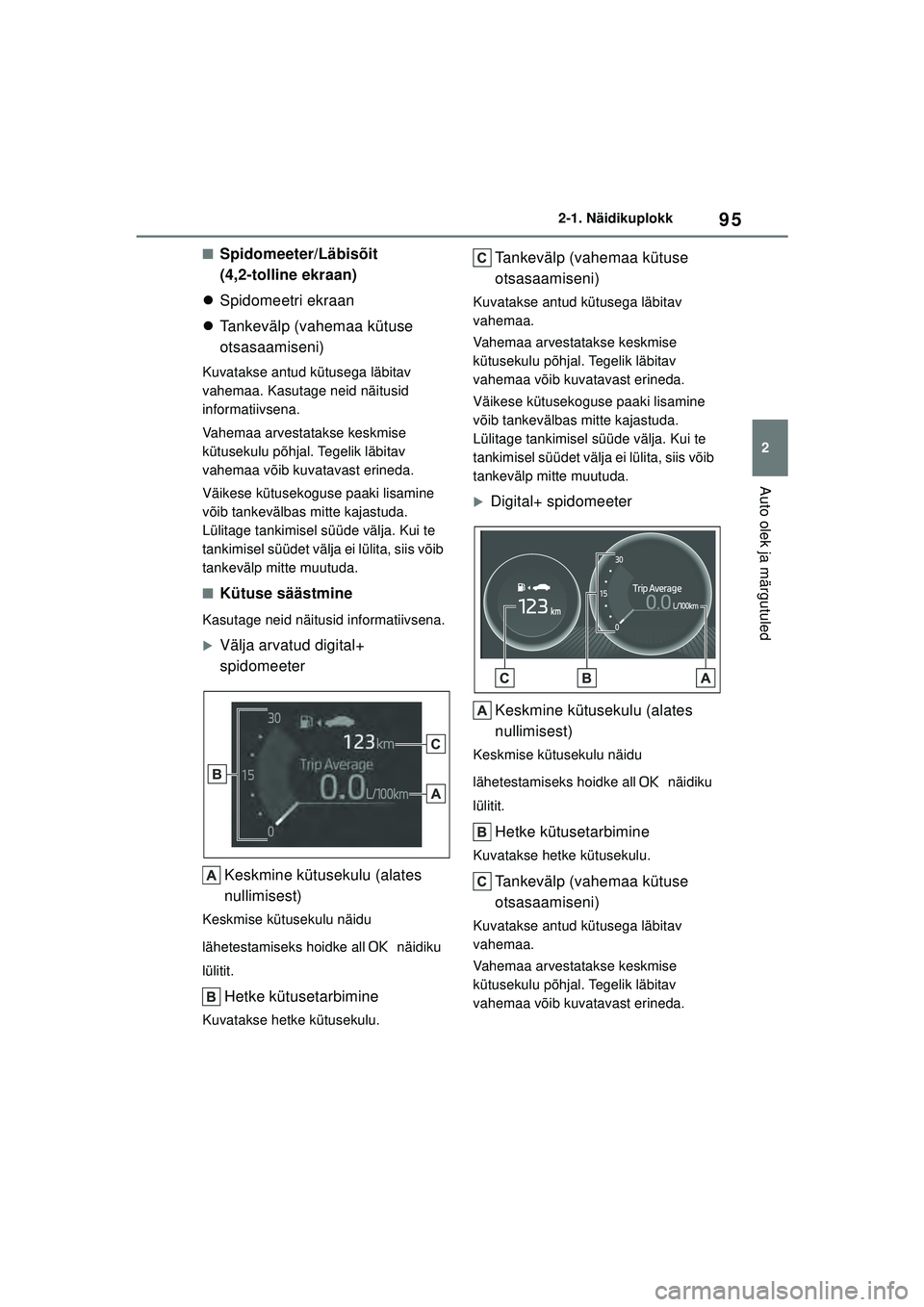

95
2
2-1. Näidikuplokk
Auto olek ja märgutuled
■Spidomeeter/Läbisõit
(4,2-tolline ekraan)
 Spidomeetri ekraan
 Tankevälp (vahemaa kütuse
otsasaamiseni)
Kuvatakse antud kütusega läbitav
vahemaa. Kasutage neid näitusid
informatiivsena.
Vahemaa arvestatakse keskmise
kütusekulu põhjal. Tegelik läbitav
vahemaa võib kuvatavast erineda.
Väikese kütusekoguse paaki lisamine
võib tankevälbas mitte kajastuda.
Lülitage tankimisel süüde välja. Kui te
tankimisel süüdet välja ei lülita, siis võib
tankevälp mitte muutuda.
■Kütuse säästmine
Kasutage neid näitusid informatiivsena.
XVälja arvatud digital+
spidomeeter
Keskmine kütusekulu (alates
nullimisest)
Keskmise kütusekulu näidu
lähetestamiseks hoidke all näidiku
lülitit.
Hetke kütusetarbimine
Kuvatakse hetke kütusekulu.
Tankevälp (vahemaa kütuse
otsasaamiseni)
Kuvatakse antud kütusega läbitav
vahemaa.
Vahemaa arvestatakse keskmise
kütusekulu põhjal. Tegelik läbitav
vahemaa võib kuvatavast erineda.
Väikese kütusekoguse paaki lisamine
võib tankevälbas mitte kajastuda.
Lülitage tankimisel süüde välja. Kui te
tankimisel süüdet välja ei lülita, siis võib
tankevälp mitte muutuda.
XDigital+ spidomeeterKeskmine kütusekulu (alates
nullimisest)
Keskmise kütusekulu näidu
lähetestamiseks hoidke all näidiku
lülitit.
Hetke kütusetarbimine
Kuvatakse hetke kütusekulu.
Tankevälp (vahemaa kütuse
otsasaamiseni)
Kuvatakse antud kütusega läbitav
vahemaa.
Vahemaa arvestatakse keskmise
kütusekulu põhjal. Tegelik läbitav
vahemaa võib kuvatavast erineda.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 95 Monday, December 20, 2021 7:23 PM

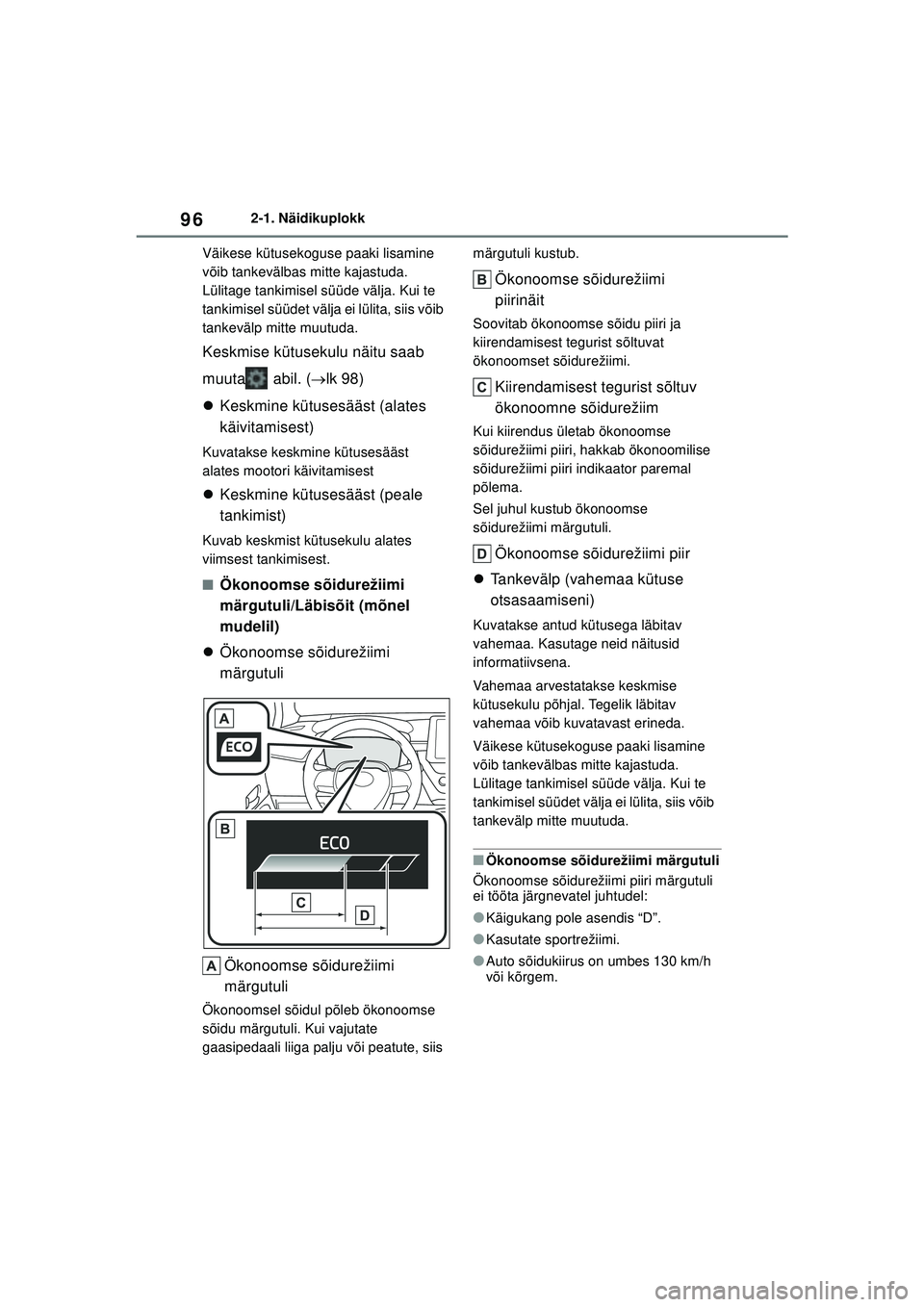

962-1. Näidikuplokk
Väikese kütusekoguse paaki lisamine
võib tankevälbas mitte kajastuda.
Lülitage tankimisel süüde välja. Kui te
tankimisel süüdet välja ei lülita, siis võib
tankevälp mitte muutuda.
Keskmise kütusekulu näitu saab
muuta abil. ( lk 98)
 Keskmine kütusesääst (alates
käivitamisest)
Kuvatakse keskmine kütusesääst
alates mootori käivitamisest
Keskmine kütusesääst (peale
tankimist)
Kuvab keskmist kütusekulu alates
viimsest tankimisest.
■Ökonoomse sõidurežiimi
märgutuli/Läbisõit (mõnel
mudelil)
 Ökonoomse sõidurežiimi
märgutuli
Ökonoomse sõidurežiimi
märgutuli
Ökonoomsel sõidul põleb ökonoomse
sõidu märgutuli. Kui vajutate
gaasipedaali liiga palju või peatute, siis märgutuli kustub.
Ökonoomse sõidurežiimi
piirinäit
Soovitab ökonoomse sõidu piiri ja
kiirendamisest tegurist sõltuvat
ökonoomset sõidurežiimi.
Kiirendamisest tegurist sõltuv
ökonoomne sõidurežiim
Kui kiirendus ületab ökonoomse
sõidurežiimi piiri, hakkab ökonoomilise
sõidurežiimi piiri indikaator paremal
põlema.
Sel juhul kustub ökonoomse
sõidurežiimi märgutuli.
Ökonoomse sõidurežiimi piir
 Tankevälp (vahemaa kütuse
otsasaamiseni)
Kuvatakse antud kütusega läbitav
vahemaa. Kasutage neid näitusid
informatiivsena.
Vahemaa arvestatakse keskmise
kütusekulu põhjal. Tegelik läbitav
vahemaa võib kuvatavast erineda.
Väikese kütusekoguse paaki lisamine
võib tankevälbas mitte kajastuda.
Lülitage tankimisel süüde välja. Kui te
tankimisel süüdet välja ei lülita, siis võib
tankevälp mitte muutuda.
■Ökonoomse sõidurežiimi märgutuli
Ökonoomse sõidurežiimi piiri märgutuli
ei tööta järgnevatel juhtudel:
●Käigukang pole asendis “D”.
●Kasutate sportrežiimi.
●Auto sõidukiirus on umbes 130 km/h
või kõrgem.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 96 Monday, December 20, 2021 7:23 PM

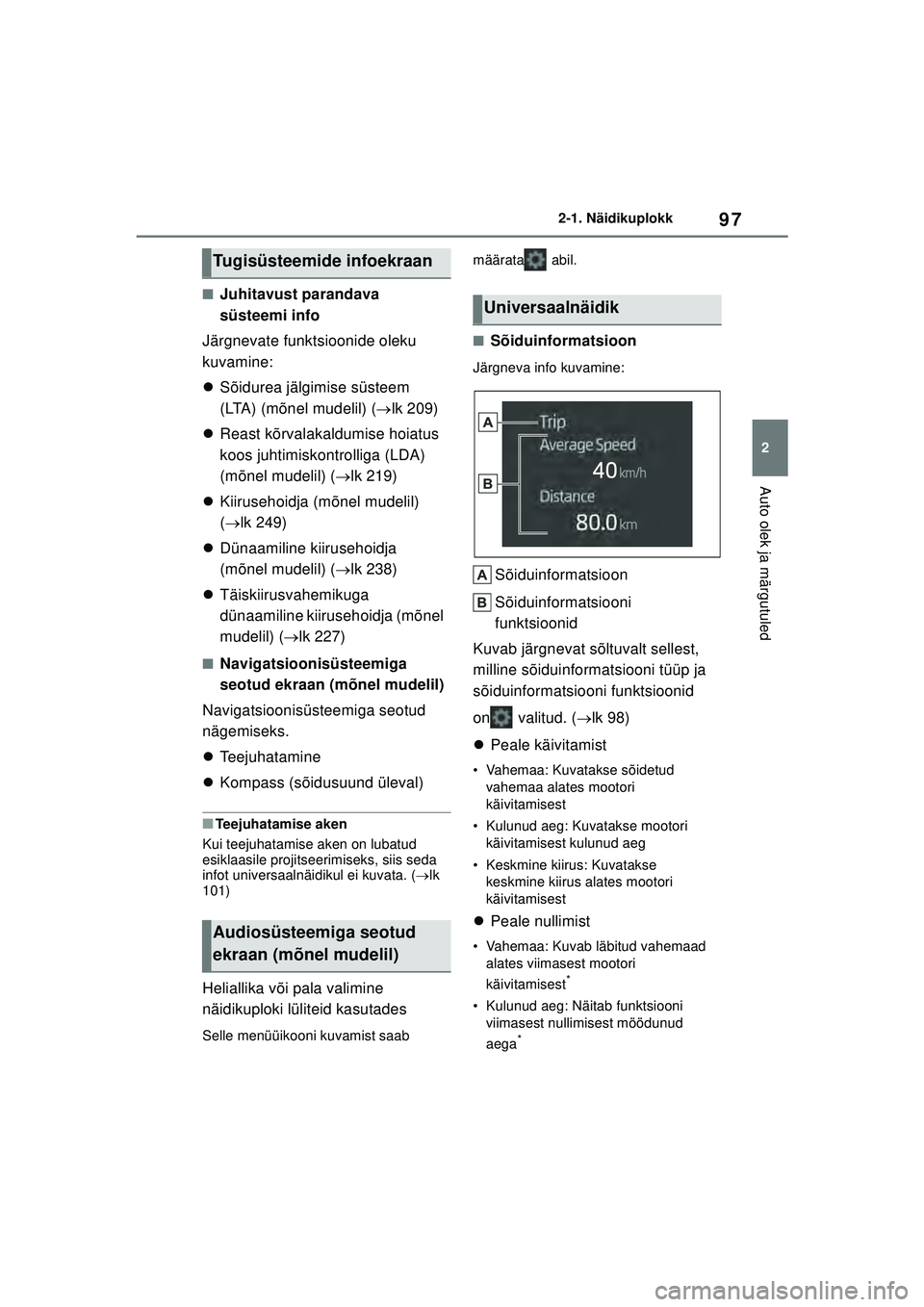

97
2
2-1. Näidikuplokk
Auto olek ja märgutuled
■Juhitavust parandava
süsteemi info
Järgnevate funktsioonide oleku
kuvamine:
 Sõidurea jälgimise süsteem
(LTA) (mõnel mudelil) ( lk 209)
 Reast kõrvalakaldumise hoiatus
koos juhtimiskontrolliga (LDA)
(mõnel mudelil) ( lk 219)
 Kiirusehoidja (mõnel mudelil)
( lk 249)
 Dünaamiline kiirusehoidja
(mõnel mudelil) ( lk 238)
 Täiskiirusvahemikuga
dünaamiline kiirusehoidja (mõnel
mudelil) ( lk 227)
■Navigatsioonisüsteemiga
seotud ekraan (mõnel mudelil)
Navigatsioonisüsteemiga seotud
nägemiseks.
 Teejuhatamine
 Kompass (sõidusuund üleval)
■Teejuhatamise aken
Kui teejuhatamise aken on lubatud
esiklaasile projitseerimiseks, siis seda
infot universaalnäidikul ei kuvata. ( lk
101)
Heliallika või pala valimine
näidikuploki lüliteid kasutades
Selle menüüikooni kuvamist saab määrata abil.
■Sõiduinformatsioon
Järgneva info kuvamine:
Sõiduinformatsioon
Sõiduinformatsiooni
funktsioonid
Kuvab järgnevat sõltuvalt sellest,
milline sõiduinformatsiooni tüüp ja
sõiduinformatsiooni funktsioonid
on valitud. ( lk 98)
 Peale käivitamist
• Vahemaa: Kuvatakse sõidetud
vahemaa alates mootori
käivitamisest
• Kulunud aeg: Kuvatakse mootori käivitamisest kulunud aeg
• Keskmine kiirus: Kuvatakse keskmine kiirus alates mootori
käivitamisest
 Peale nullimist
• Vahemaa: Kuvab läbitud vahemaad
alates viimasest mootori
käivitamisest
*
• Kulunud aeg: Näitab funktsiooni viimasest nullimisest möödunud
aega
*
Tugisüsteemide infoekraan
Audiosüsteemiga seotud
ekraan (mõnel mudelil)
Universaalnäidik
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 97 Monday, December 20, 2021 7:23 PM

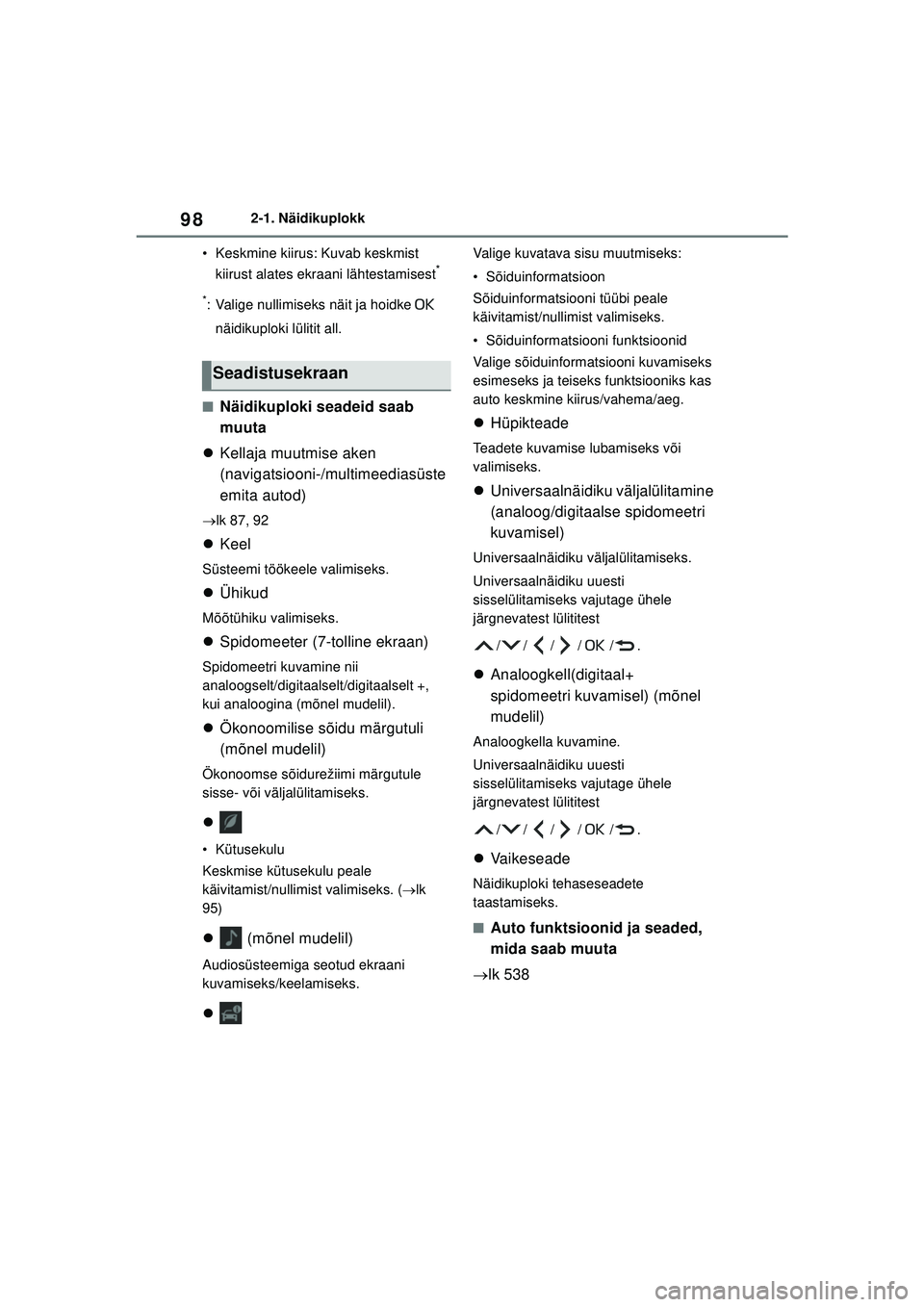

982-1. Näidikuplokk
• Keskmine kiirus: Kuvab keskmist kiirust alates ekraani lähtestamisest
*
*
: Valige nullimiseks näit ja hoidke näidikuploki lülitit all.
■Näidikuploki seadeid saab
muuta
 Kellaja muutmise aken
(navigatsiooni-/multimeediasüste
emita autod)
lk 87, 92
 Keel
Süsteemi töökeele valimiseks.
Ühikud
Mõõtühiku valimiseks.
Spidomeeter (7-tolline ekraan)
Spidomeetri kuvamine nii
analoogselt/digitaalselt/digitaalselt +,
kui analoogina (mõnel mudelil).
Ökonoomilise sõidu märgutuli
(mõnel mudelil)
Ökonoomse sõidurežiimi märgutule
sisse- või väljalülitamiseks.

• Kütusekulu
Keskmise kütusekulu peale
käivitamist/nullimist valimiseks. ( lk
95)
 (mõnel mudelil)
Audiosüsteemiga seotud ekraani
kuvamiseks/keelamiseks.

Valige kuvatava sisu muutmiseks:
• Sõiduinformatsioon
Sõiduinformatsiooni tüübi peale
käivitamist/nullimist valimiseks.
• Sõiduinformatsiooni funktsioonid
Valige sõiduinformatsiooni kuvamiseks
esimeseks ja teiseks funktsiooniks kas
auto keskmine kiirus/vahema/aeg.
Hüpikteade
Teadete kuvamise lubamiseks või
valimiseks.
Universaalnäidiku väljalülitamine
(analoog/digitaalse spidomeetri
kuvamisel)
Universaalnäidiku väljalülitamiseks.
Universaalnäidiku uuesti
sisselülitamiseks vajutage ühele
järgnevatest lülititest
//// /.
Analoogkell(digitaal+
spidomeetri kuvamisel) (mõnel
mudelil)
Analoogkella kuvamine.
Universaalnäidiku uuesti
sisselülitamiseks vajutage ühele
järgnevatest lülititest
//// /.
Vaikeseade
Näidikuploki tehaseseadete
taastamiseks.
■Auto funktsioonid ja seaded,
mida saab muuta
 lk 538
Seadistusekraan
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 98 Monday, December 20, 2021 7:23 PM

99
2

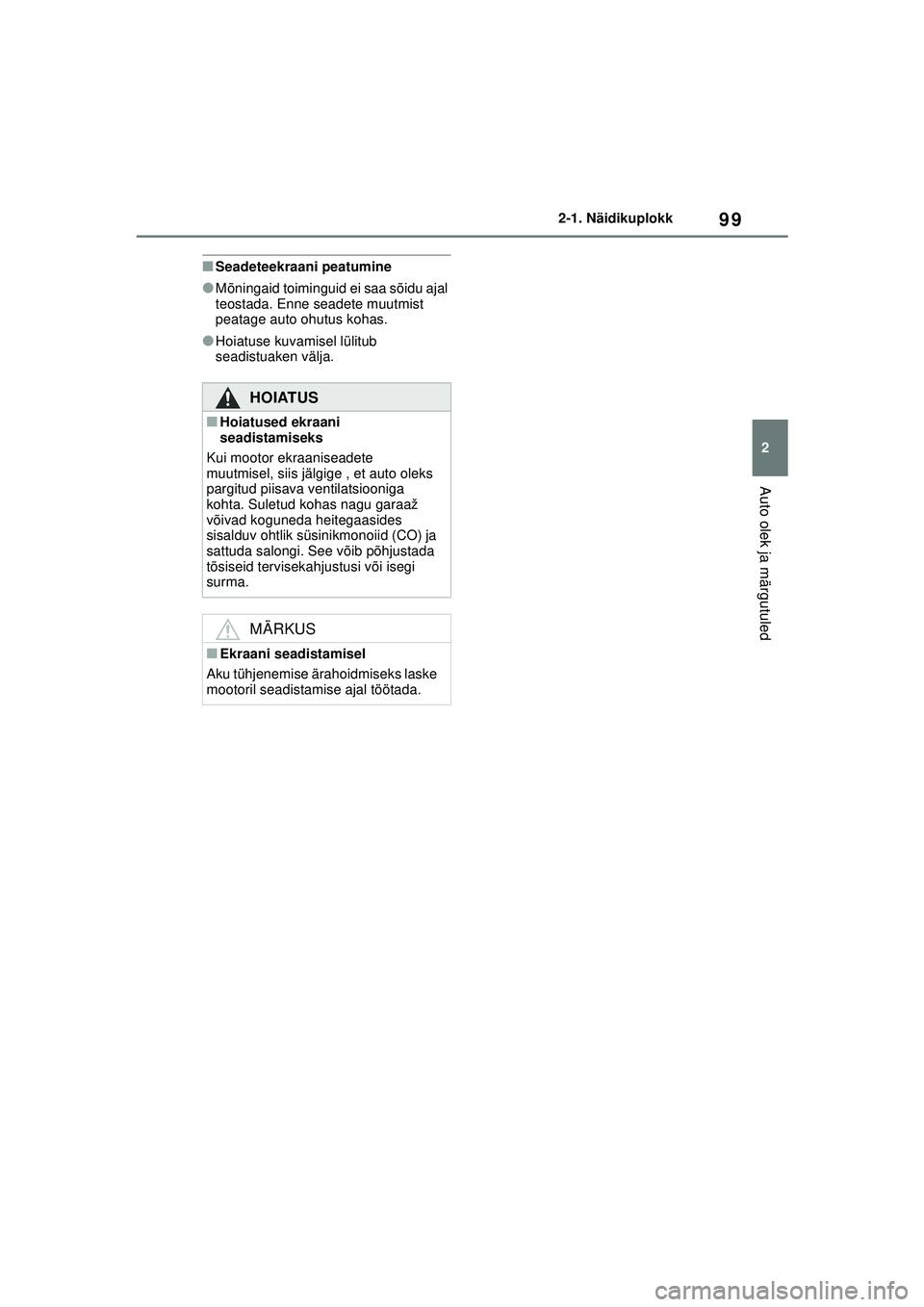

2-1. Näidikuplokk
Auto olek ja märgutuled
■Seadeteekraani peatumine
●Mõningaid toiminguid ei saa sõidu ajal
teostada. Enne seadete muutmist
peatage auto ohutus kohas.
●Hoiatuse kuvamisel lülitub
seadistuaken välja.
HOIATUS
■Hoiatused ekraani
seadistamiseks
Kui mootor ekraaniseadete
muutmisel, siis jälgige , et auto oleks
pargitud piisava ventilatsiooniga
kohta. Suletud kohas nagu garaaž
võivad koguneda heitegaasides
sisalduv ohtlik süsinikmonoiid (CO) ja
sattuda salongi. See võib põhjustada
tõsiseid tervisekahjustusi või isegi
surma.
MÄRKUS
■Ekraani seadistamisel
Aku tühjenemise ärahoidmiseks laske
mootoril seadistamise ajal töötada.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 99 Monday, December 20, 2021 7:23 PM
