TOYOTA COROLLA 2022 Kasutusjuhend (in Estonian)

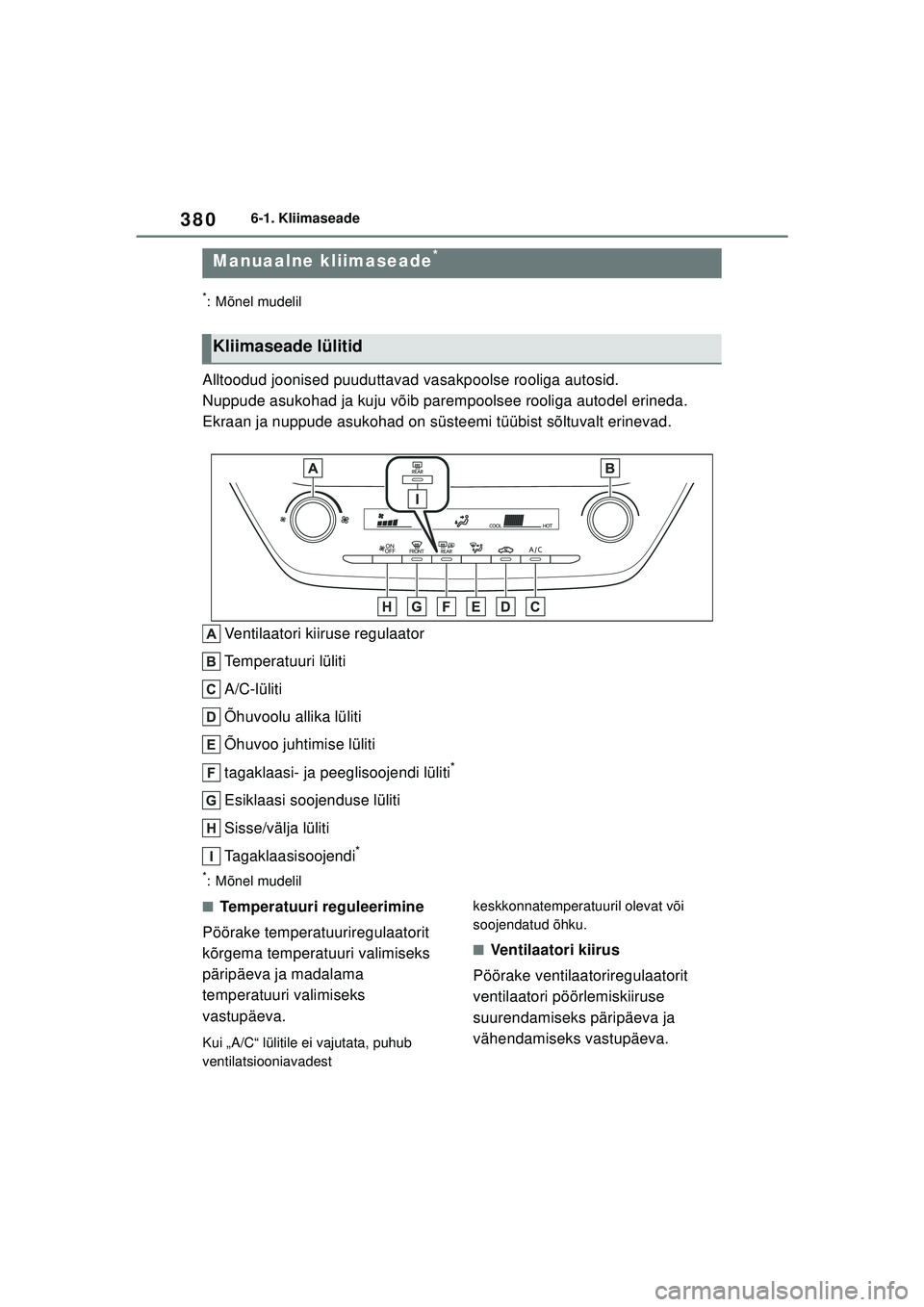

3806-1. Kliimaseade
6-1.Kliimaseade
*: Mõnel mudelil
Alltoodud joonised puuduttavad vasakpoolse rooliga autosid.
Nuppude asukohad ja kuju võib parempoolsee rooliga autodel erineda.
Ekraan ja nuppude asukohad on süsteemi tüübist sõltuvalt erinevad.Ventilaatori kiiruse regulaator
Temperatuuri lüliti
A/C-lüliti
Õhuvoolu allika lüliti
Õhuvoo juhtimise lüliti
tagaklaasi- ja peeglisoojendi lüliti
*
Esiklaasi soojenduse lüliti
Sisse/välja lüliti
Tagaklaasisoojendi
*
*: Mõnel mudelil
■Temperatuuri reguleerimine
Pöörake temperatuuriregulaatorit
kõrgema temperatuuri valimiseks
päripäeva ja madalama
temperatuuri valimiseks
vastupäeva.
Kui „A/C“ lülitile ei vajutata, puhub
ventilatsiooniavadest keskkonnatemperatuuril olevat või
soojendatud õhku.
■Ventilaatori kiirus
Pöörake ventilaatoriregulaatorit
ventilaatori pöörlemiskiiruse
suurendamiseks päripäeva ja
vähendamiseks vastupäeva.
Manuaalne kliimaseade*
Kliimaseade lülitid
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 380 Monday, December 20, 2021 7:23 PM

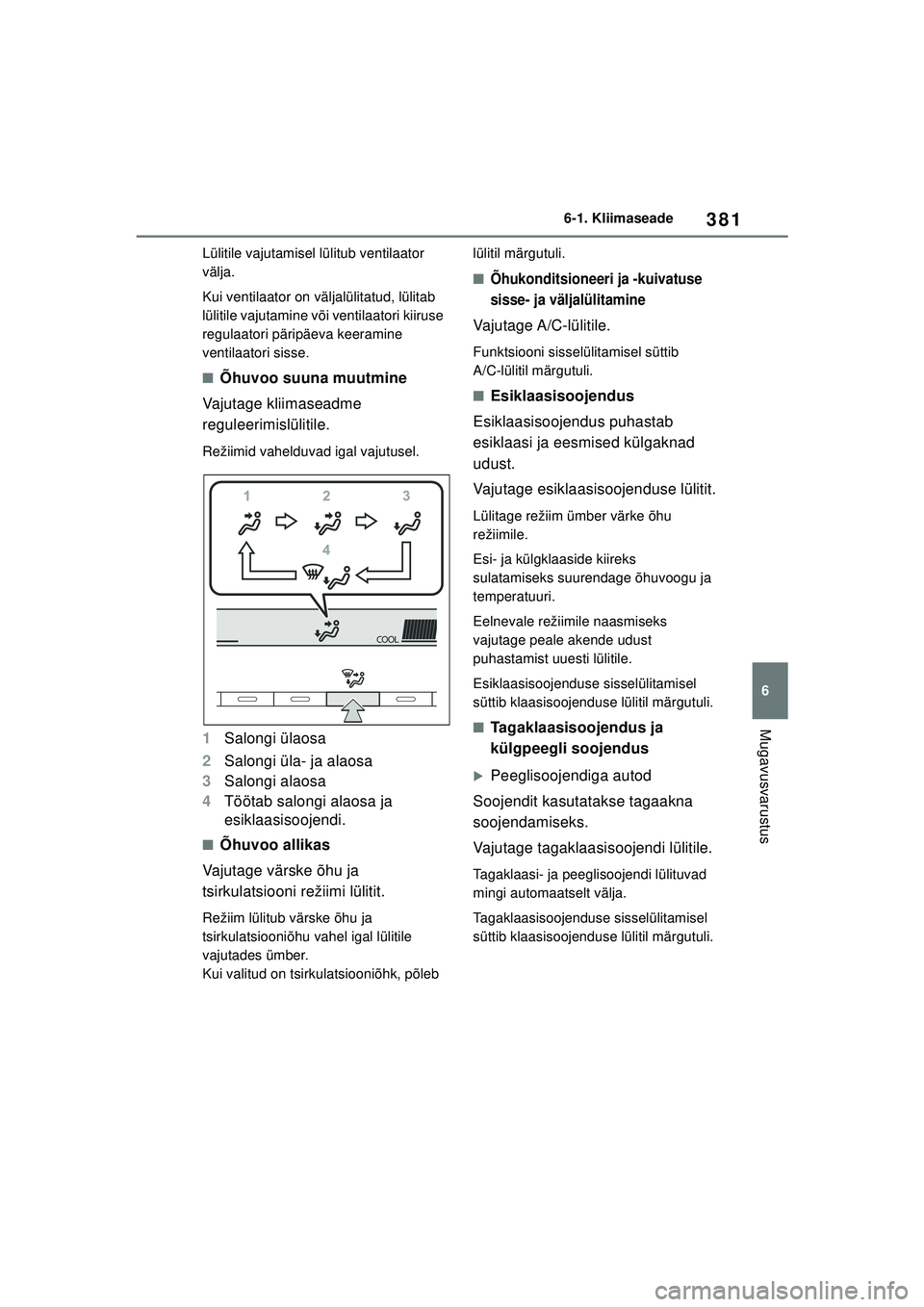

381
6
6-1. Kliimaseade
Mugavusvarustus
Lülitile vajutamisel lülitub ventilaator
välja.
Kui ventilaator on väljalülitatud, lülitab
lülitile vajutamine või ventilaatori kiiruse
regulaatori päripäeva keeramine
ventilaatori sisse.
■Õhuvoo suuna muutmine
Vajutage k liimaseadme
reguleerimislülitile.
Režiimid vahelduvad igal vajutusel.
1 Salongi ülaosa
2 Salongi üla- ja alaosa
3 Salongi alaosa
4 Töötab salongi alaosa ja
esiklaasisoojendi.
■Õhuvoo allikas
Vajutage värske õhu ja
tsirkulatsiooni režiimi lülitit.
Režiim lülitub värske õhu ja
tsirkulatsiooniõhu vahel igal lülitile
vajutades ümber.
Kui valitud on tsirkulatsiooniõhk, põleb lülitil märgutuli.
■Õhukonditsioneeri ja -kuivatuse
sisse- ja väljalülitamine
Vajutage A/C-lülitile.
Funktsiooni sisselülitamisel süttib
A/C-lülitil märgutuli.
■Esiklaasisoojendus
Esiklaasisoojendus puhastab
esiklaasi ja eesmised külgaknad
udust.
Vajutage esiklaasisoojenduse lülitit.
Lülitage režiim ümber värke õhu
režiimile.
Esi- ja külgklaaside kiireks
sulatamiseks suurendage õhuvoogu ja
temperatuuri.
Eelnevale režiimile naasmiseks
vajutage peale akende udust
puhastamist uuesti lülitile.
Esiklaasisoojenduse sisselülitamisel
süttib klaasisoojenduse lülitil märgutuli.
■Tagaklaasisoojendus ja
külgpeegli soojendus
XPeeglisoojendiga autod
Soojendit kasutatakse tagaakna
soojendamiseks.
Vajutage tagaklaasisoojendi lülitile.
Tagaklaasi- ja peeglisoojendi lülituvad
mingi automaatselt välja.
Tagaklaasisoojenduse sisselülitamisel
süttib klaasisoojenduse lülitil märgutuli.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 381 Monday, December 20, 2021 7:23 PM

3826-1. Kliimaseade
XPeeglisoojendiga autod
Tagaklaasisoojendi on mõeldud
tagaklaasi udust või jääst
puhastamiseks ning peeglisoojendi
udu, vihmapiiskade ja härmatise
eemaldamiseks külgpeeglitelt.
Vajutage tagaklaasi- ja
peeglisoojendi lülitile.
Tagaklaasi- ja peeglisoojendi lülituvad
mingi automaatselt välja.
Kui tagaklaasi- ja peeglisoojendi lüliti
on sisselülitatud, põleb lülitil märgutuli.
■Udu akendel
●Aknad võivad kergesti uduseks
muutuda kui õhuniiskus autos on suur.
Akendelt udu eemaldamiseks lülitage
sisse „A/C“ lüliti.
●„A/C“ lüliti väljalülitamisel võib
esiklaas palju rohkem uduseks
tõmbuda.
●Aknad tõmbuvad tsirkulatsiooni
pikaajalisel kasutamisel kergemini
uduseks.
■Sõidate sillutamata teel.
Sulgege kõik aknad. Kui peale akende
sulgemist lendleb autos endiselt tolmu,
on soovitav valid värske õhu funktsioon
ja muuta ventilaator kiirust.
■Kliimaseadme ümberlülitumine
värske õhu ja tsirkulatsiooni vahel
●Tsirkulatsiooniõhu seade on soovitav
valida, et hoida ära mustuse
sisenemine salongi ja aidata kuuma
ilmaga salongi jahutada.
●Jahutamisel toimib samuti
tsirkuleeritud õhk efektiivsemalt.
■Külm ilm
Niiskuse eemaldamise funktsioon ei
pruugi toimida isegi A/C-lülitile
vajutamisel.
■Ventilatsioon ja lõhnad
●Värske õhu autosse laskmiseks peate
seadma kliimaseadme värske õhu
režiimi.
●Autot ümbritsevad lõhnad võivad
akumuleeruda kliimaseadmes.
Selletõttu võivad need
ventilatsiooniavade kaudu salongi
siseneda.
●Enne mootori väljalülitamist on
soovitatav kliimaseade värske õhu
režiimile lülitada.
●Parkimisel lülitub kliimaseade
automaatselt värske õhu režiimile, et
tagada autos parem õhuringlus,
vähendada lõhnasid, mis auto
käivitamisel tekkivad.
■Kliimaseadme filter
 lk 447
HOIATUS
■Udu vältimine esiklaasil
Ärge vajutage esiklaasi soojendi lülitit
salongi jahutamisel väga niiske
ilmaga. Esiklaasi väliskülg võib
välisõhu ja esiklaasi
temperatuurierinevuse tõttu uduseks
tõmbuda, piirates juhi vaatevälja.
■Peeglisoojendi (mõnel mudelil)
Ärge puudutage külgpeeglite
peegelpindu, kui tagaklaasi- ja
peeglisoojendi on sisselülitatud, sest
need võivad põletavalt kuumad olla.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 382 Monday, December 20, 2021 7:23 PM

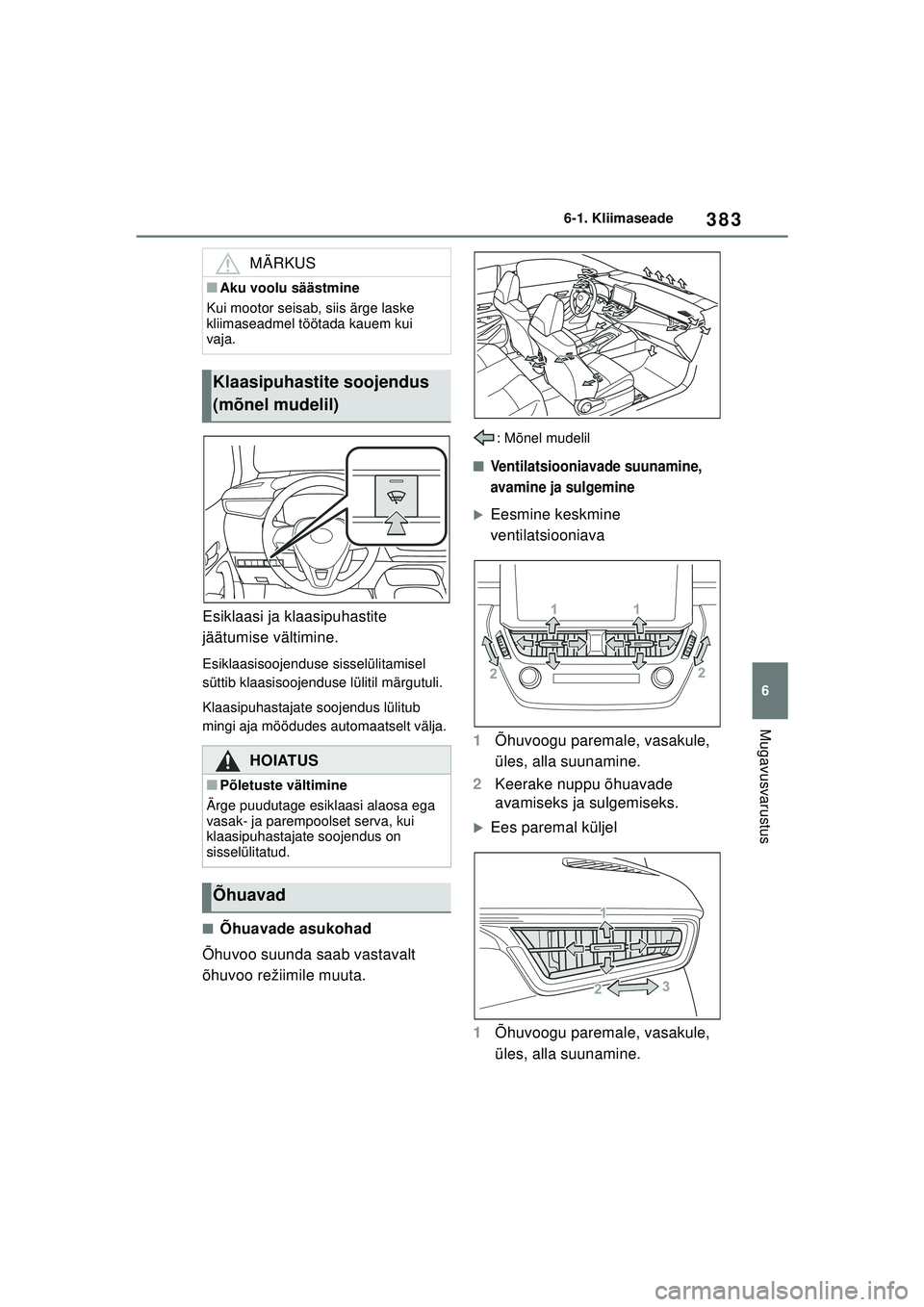

383
6
6-1. Kliimaseade
Mugavusvarustus
Esiklaasi ja klaasipuhastite
jäätumise vältimine.
Esiklaasisoojenduse sisselülitamisel
süttib klaasisoojenduse lülitil märgutuli.
Klaasipuhastajate soojendus lülitub
mingi aja möödudes automaatselt välja.
■Õhuavade asukohad
Õhuvoo suunda saab vastavalt
õhuvoo režiimile muuta.
: Mõnel mudelil
■Ventilatsiooniavade suunamine,
avamine ja sulgemine
XEesmine keskmine
ventilatsiooniava
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
2 Keerake nuppu õhuavade
avamiseks ja sulgemiseks.
XEes paremal küljel
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
MÄRKUS
■Aku voolu säästmine
Kui mootor seisab, siis ärge laske
kliimaseadmel töötada kauem kui
vaja.
Klaasipuhastite soojendus
(mõnel mudelil)
HOIATUS
■Põletuste vältimine
Ärge puudutage esiklaasi alaosa ega
vasak- ja parempoolset serva, kui
klaasipuhastajate soojendus on
sisselülitatud.
Õhuavad
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 383 Monday, December 20, 2021 7:23 PM

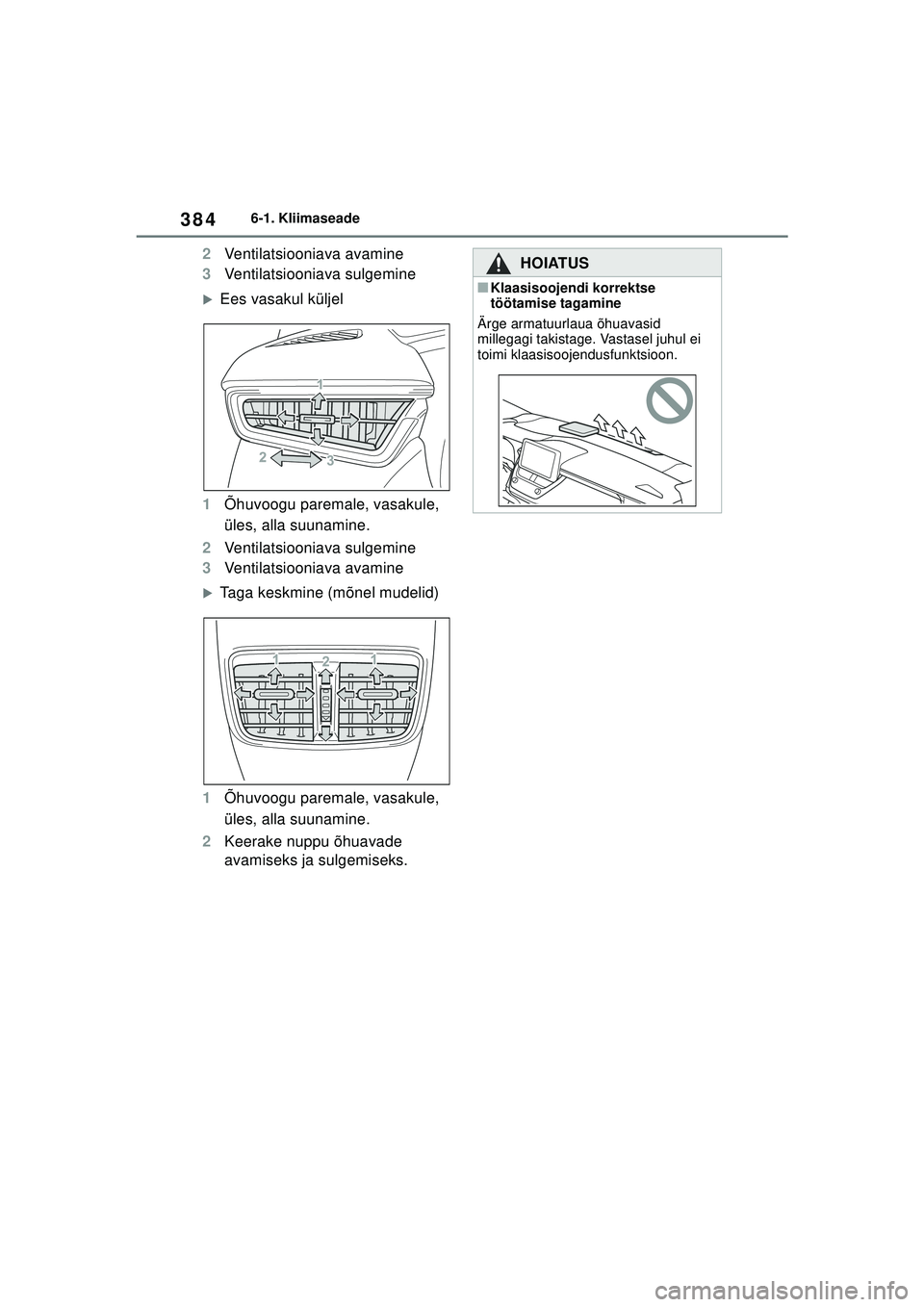

3846-1. Kliimaseade
2Ventilatsiooniava avamine
3 Ventilatsiooniava sulgemine
XEes vasakul küljel
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
2 Ventilatsiooniava sulgemine
3 Ventilatsiooniava avamine
XTaga keskmine (mõnel mudelid)
1 Õhuvoogu paremale, vasakule,
üles, alla suunamine.
2 Keerake nuppu õhuavade
avamiseks ja sulgemiseks.
HOIATUS
■Klaasisoojendi korrektse
töötamise tagamine
Ärge armatuurlaua õhuavasid
millegagi takistage. Vastasel juhul ei
toimi klaasisoojendusfunktsioon.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 384 Monday, December 20, 2021 7:23 PM

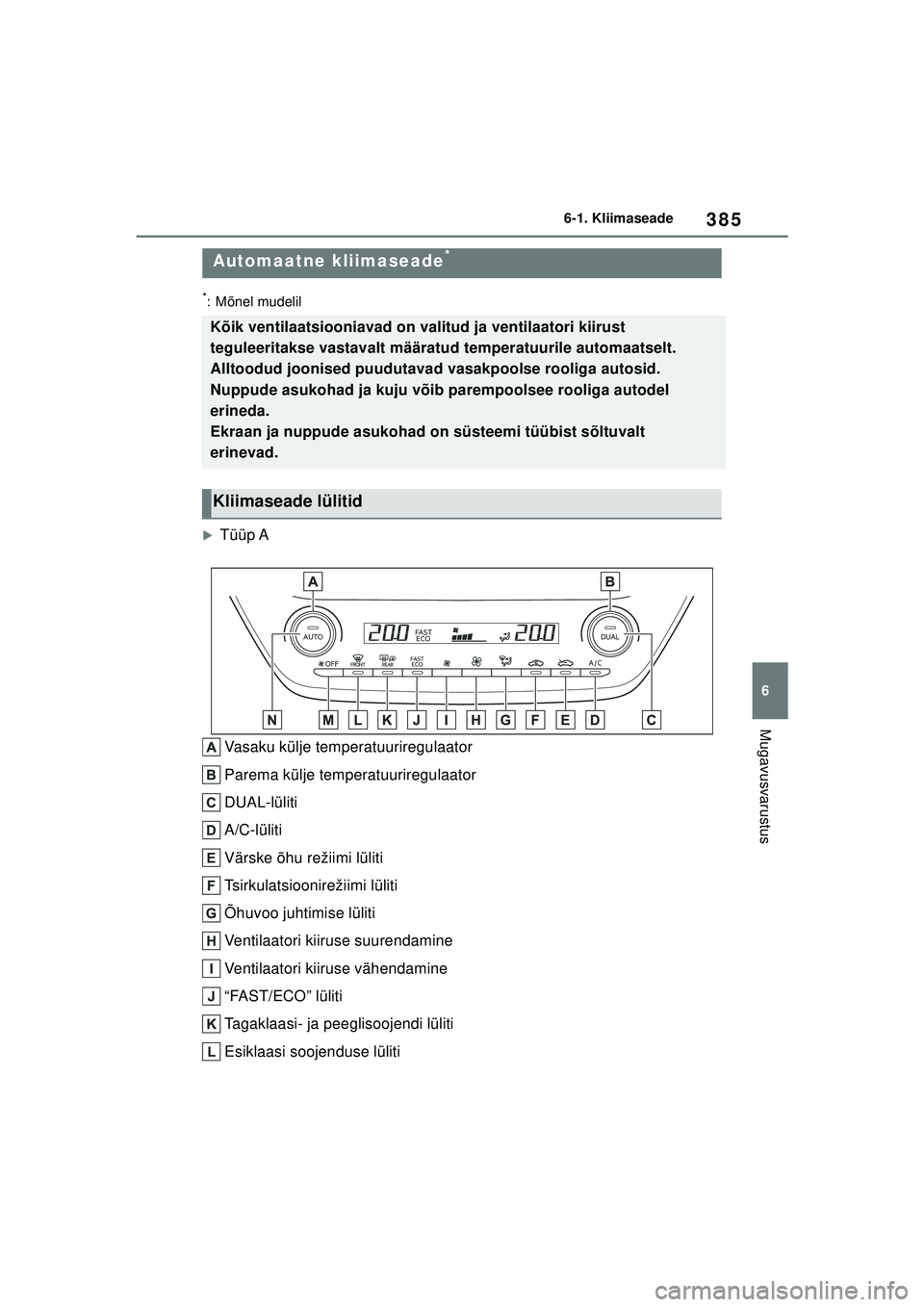

385
6
6-1. Kliimaseade
Mugavusvarustus
*: Mõnel mudelil
XTüüp A
Vasaku külje temperatuuriregulaator
Parema külje temperatuuriregulaator
DUAL-lüliti
A/C-lüliti
Värske õhu režiimi lüliti
Tsirkulatsioonirežiimi lüliti
Õhuvoo juhtimise lüliti
Ventilaatori kiiruse suurendamine
Ventilaatori kiiruse vähendamine
“FAST/ECO” lüliti
Tagaklaasi- ja peeglisoojendi lüliti
Esiklaasi soojenduse lüliti
Automaatne kliimaseade*
Kõik ventilaatsiooniavad on valitud ja ventilaatori kiirust
teguleeritakse vastavalt määratud temperatuurile automaatselt.
Alltoodud joonised puudutavad vasakpoolse rooliga autosid.
Nuppude asukohad ja kuju võib parempoolsee rooliga autodel
erineda.
Ekraan ja nuppude asukohad on süsteemi tüübist sõltuvalt
erinevad.
Kliimaseade lülitid
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 385 Monday, December 20, 2021 7:23 PM

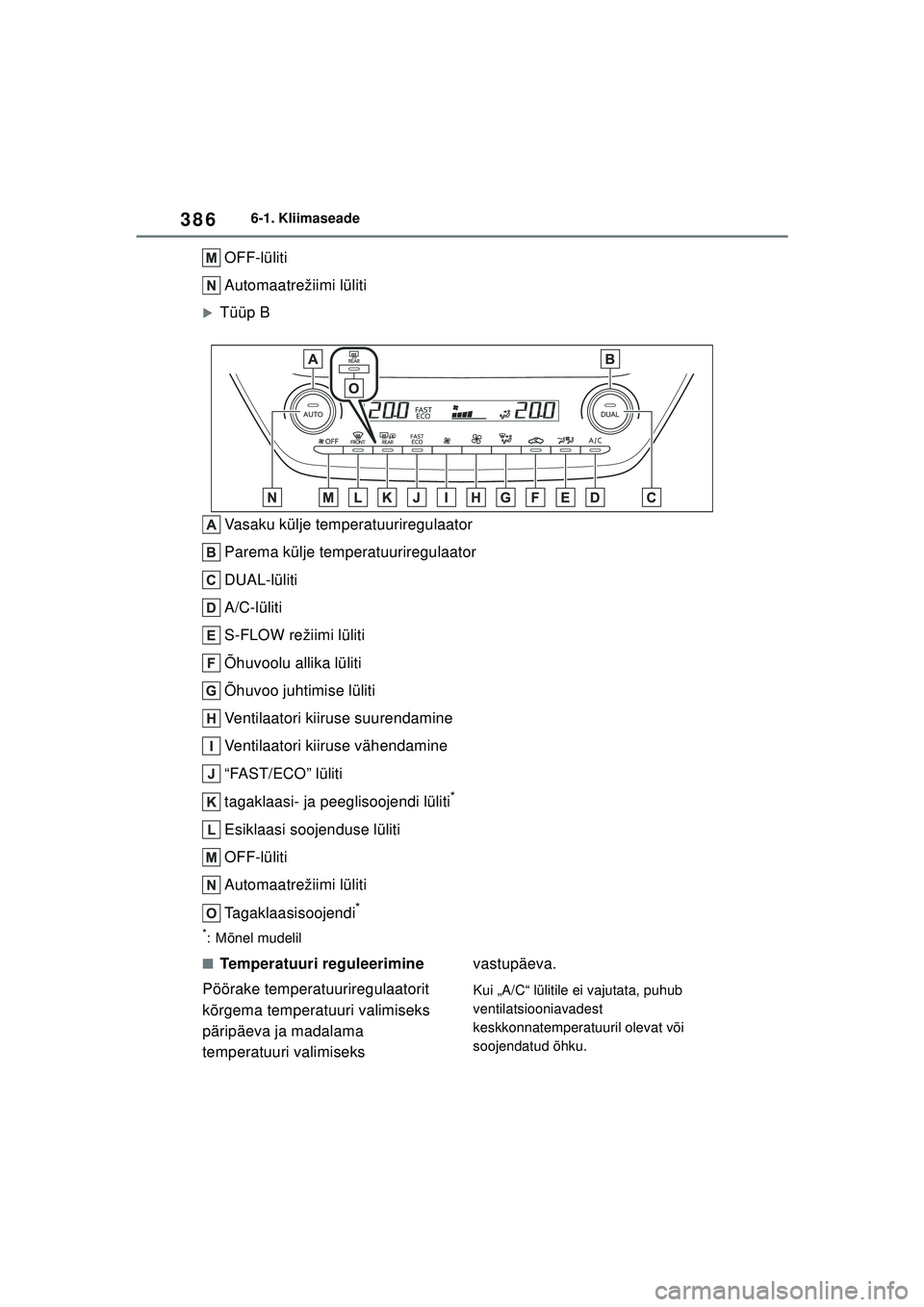

3866-1. Kliimaseade
OFF-lüliti
Automaatrežiimi lüliti
XTüüp BVasaku külje temperatuuriregulaator
Parema külje temperatuuriregulaator
DUAL-lüliti
A/C-lüliti
S-FLOW režiimi lüliti
Õhuvoolu allika lüliti
Õhuvoo juhtimise lüliti
Ventilaatori kiiruse suurendamine
Ventilaatori kiiruse vähendamine
“FAST/ECO” lüliti
tagaklaasi- ja peeglisoojendi lüliti
*
Esiklaasi soojenduse lüliti
OFF-lüliti
Automaatrežiimi lüliti
Tagaklaasisoojendi
*
*: Mõnel mudelil
■Temperatuuri reguleerimine
Pöörake temperatuuriregulaatorit
kõrgema temperatuuri valimiseks
päripäeva ja madalama
temperatuuri valimiseks vastupäeva.
Kui „A/C“ lülitile ei vajutata, puhub
ventilatsiooniavadest
keskkonnatemperatuuril olevat või
soojendatud õhku.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 386 Monday, December 20, 2021 7:23 PM

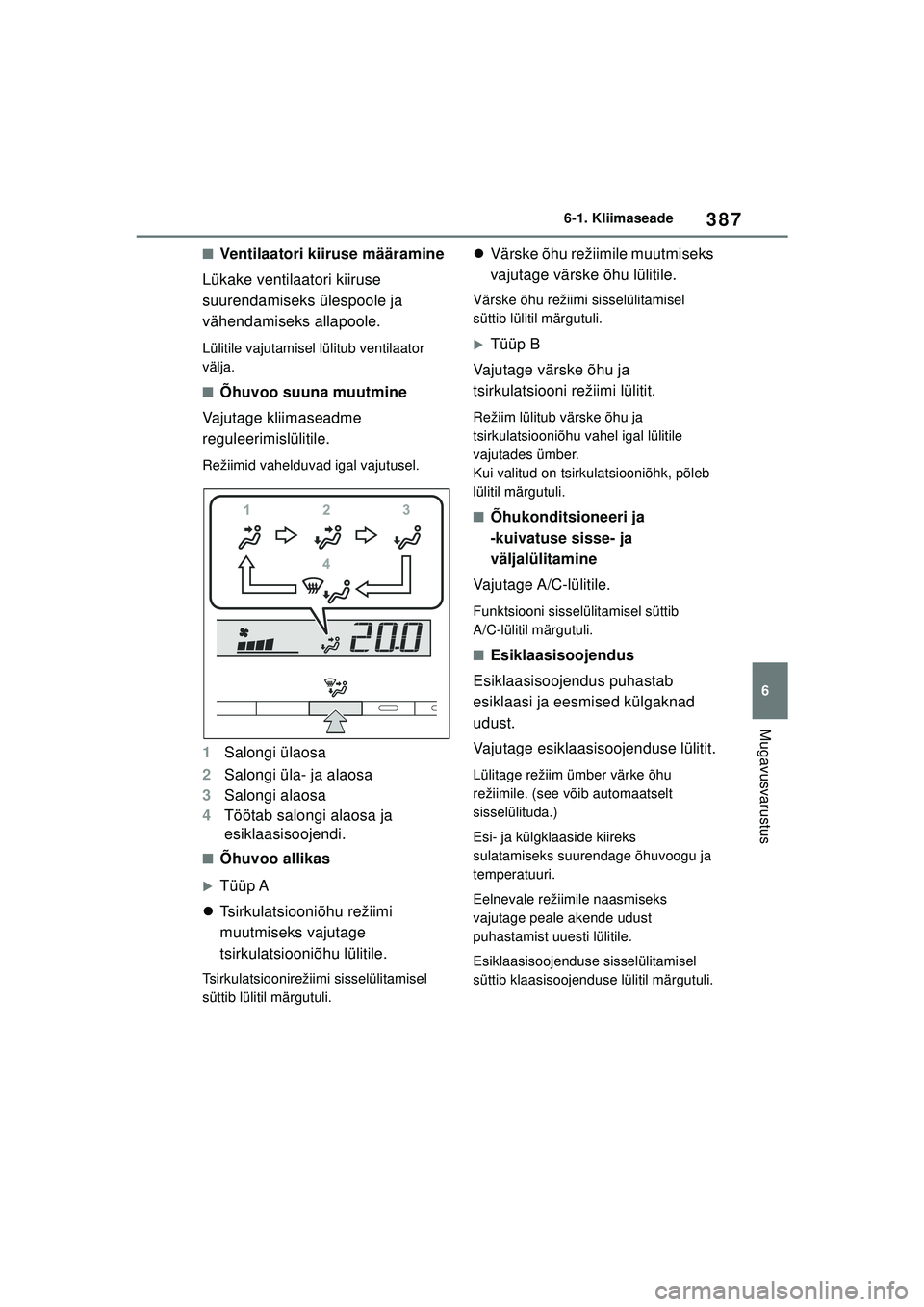

387
6
6-1. Kliimaseade
Mugavusvarustus
■Ventilaatori kiiruse määramine
Lükake ventilaatori kiiruse
suurendamiseks ülespoole ja
vähendamiseks allapoole.
Lülitile vajutamisel lülitub ventilaator
välja.
■Õhuvoo suuna muutmine
Vajutage k liimaseadme
reguleerimislülitile.
Režiimid vahelduvad igal vajutusel.
1 Salongi ülaosa
2 Salongi üla- ja alaosa
3 Salongi alaosa
4 Töötab salongi alaosa ja
esiklaasisoojendi.
■Õhuvoo allikas
XTüüp A
 Tsirkulatsiooniõhu režiimi
muutmiseks vajutage
tsirkulatsiooniõhu lülitile.
Tsirkulatsioonirežiimi sisselülitamisel
süttib lülitil märgutuli.
Värske õhu režiimile muutmiseks
vajutage värske õhu lülitile.
Värske õhu režiimi sisselülitamisel
süttib lülitil märgutuli.
XTüüp B
Vajutage värske õhu ja
tsirkulatsiooni režiimi lülitit.
Režiim lülitub värske õhu ja
tsirkulatsiooniõhu vahel igal lülitile
vajutades ümber.
Kui valitud on tsirkulatsiooniõhk, põleb
lülitil märgutuli.
■Õhukonditsioneeri ja
-kuivatuse sisse- ja
väljalülitamine
Vajutage A/C-lülitile.
Funktsiooni sisselülitamisel süttib
A/C-lülitil märgutuli.
■Esiklaasisoojendus
Esiklaasisoojendus puhastab
esiklaasi ja eesmised külgaknad
udust.
Vajutage esiklaasisoojenduse lülitit.
Lülitage režiim ümber värke õhu
režiimile. (see võib automaatselt
sisselülituda.)
Esi- ja külgklaaside kiireks
sulatamiseks suurendage õhuvoogu ja
temperatuuri.
Eelnevale režiimile naasmiseks
vajutage peale akende udust
puhastamist uuesti lülitile.
Esiklaasisoojenduse sisselülitamisel
süttib klaasisoojenduse lülitil märgutuli.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 387 Monday, December 20, 2021 7:23 PM

3886-1. Kliimaseade
■Tagaklaasisoojendus ja
külgpeegli soojendus
XPeeglisoojendiga autod
Soojendit kasutatakse tagaakna
soojendamiseks.
Vajutage tagaklaasisoojendi lülitile.
Tagaklaasi- ja peeglisoojendi lülituvad
mingi automaatselt välja.
Tagaklaasisoojenduse sisselülitamisel
süttib klaasisoojenduse lülitil märgutuli.
XPeeglisoojendiga autod
Tagaklaasisoojendi on mõeldud
tagaklaasi udust või jääst
puhastamiseks ning peeglisoojendi
udu, vihmapiiskade ja härmatise
eemaldamiseks külgpeeglitelt.
Vajutage tagaklaasi- ja
peeglisoojendi lülitile.
Tagaklaasi- ja peeglisoojendi lülituvad
mingi automaatselt välja.
Kui tagaklaasi- ja peeglisoojendi lüliti
on sisselülitatud, põleb lülitil märgutuli.
■Kliimaseadme eelistuste
kasutamine
1 Vajutage automaatrežiimi lülitile.
2 Vajutage “FAST/ECO” lülitile.
Iga kord kui “FAST/ECO” lülitile
vajutatakse, muutub ventilaatori
režiim järgnevalt.
Normal “ECO” “FAST” Normal
“ECO” kuvamisel reguleeritakse kliimaseadet kütusesäästu silmas
pidades (nt vähendatakse
ventilaatori kiirust).
“FAST” kuvamisel ventilaatori kiirus
suureneb.
■S-FLOW režiim (mõnel
mudelil)
S-FLOW režiimis antakse esmane
õhuvoog juhiismele, vähendades
õhuvoogu ja kliim aseadme mõju
kaassõitja ja tagaistmete puhul.
S-FLOW režiimi lülitile vajutamisel
lülitatakse S-FLOW režiim käsitsi
sisse või välja.
S-FLOW režiim on sees, süttib
S-FLOW lülitil märgutuli ja
temperatuurinäidik kaassõitja küljel lüliti
■Udu akendel
●Aknad võivad kergesti uduseks
muutuda kui õhuniiskus autos on suur.
Akendelt udu eemaldamiseks lülitage
sisse ("A/C").
●"A/C" väljalülitamisel võib esiklaas
palju rohkem uduseks tõmbuda.
●Aknad tõmbuvad tsirkulatsiooni
pikaajalisel kasutamisel kergemini
uduseks.
■Sõidate sillutamata teel.
Sulgege kõik aknad. Kui peale akende
sulgemist lendleb autos endiselt tolmu,
on soovitav valid värske õhu funktsioon
ja muuta ventilaator kiirust.
■Kliimaseadme ümberlülitumine
värske õhu ja tsirkulatsiooni vahel
●Tsirkulatsiooniõhu seade on soovitav
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 388 Monday, December 20, 2021 7:23 PM

389
6
6-1. Kliimaseade
Mugavusvarustus
valida, et hoida ära mustuse
sisenemine salongi ja aidata kuuma
ilmaga salongi jahutada.
●Kliimaseade võib õhuvoo allikat
vastavalt valitud temperatuurile ja
salongi temperatuurile automaatselt
muuta.
■Külm ilm
Niiskuse eemaldamise funktsioon ei
pruugi toimida isegi A/C-lülitile
vajutamisel.
■Ventilatsioon ja lõhnad
●Värske õhu autosse laskmiseks peate
seadma kliimaseadme värske õhu
režiimi.
●Autot ümbritsevad lõhnad võivad
akumuleeruda kliimaseadmes.
Selletõttu võivad need
ventilatsiooniavade kaudu salongi
siseneda.
●Lõhna vähendamiseks:
• Enne mootori väljalülitamist on
soovitatav kliimaseade värske õhu
režiimile lülitada.
• Kliimaseadme automaatrežiimis
sisselülitamisel võib ventilaatori
käivitumine veidike viibida.
●Parkimisel lülitub kliimaseade
automaatselt värske õhu režiimile, et
tagada autos parem õhuringlus,
vähendada lõhnasid, mis auto
käivitamisel tekkivad.
■Kliimaseadme filter
 lk 447
■Mugandused
Mõningaid funktsioone saab
mugavdada. ( lk 538)
1 Vajutage automaatrežiimi lülitile.
2 Reguleerige temperatuuri.
3 Toimingu peatamiseks vajutage
"OFF" nuppu.
Ventilaatori kiiruse või õhuvoo
suuna muutmisel lülitub
automaatrežiimi märgutuli välja.
Siiski jäävad teised
automaatrežiimi funktsioonid
toimima.
■Automaatrežiim
Ventilaatori kiirus reguleeritakse vatavalt
temperatuuri seadetele ja
ümbritsevatele tingimustele.
Selletõttu võib ventilaator veidikeseks
peale automaatrežiimi nupule vajutamist
peatuda kuni soe või külm õhuvoog on
väljumisvalmis.
HOIATUS
■Udu vältimine esiklaasil
Ärge vajutage esiklaasi soojendi lülitit
salongi jahutamisel väga niiske
ilmaga. Esiklaasi väliskülg võib
välisõhu ja esiklaasi
temperatuurierinevuse tõttu uduseks
tõmbuda, piirates juhi vaatevälja.
■Peeglisoojendi töötamisel
(mõnel mudelil)
Ärge puudutage külgpeeglite
peegelpindu, kui tagaklaasi- ja
peeglisoojendi on sisselülitatud, sest
need võivad põletavalt kuumad olla.
MÄRKUS
■Aku voolu säästmine
Kui mootor seisab, siis ärge laske
kliimaseadmel töötada kauem kui
vaja.
Automaatrežiim
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 389 Monday, December 20, 2021 7:23 PM
