TOYOTA COROLLA 2023 Manuel du propriétaire (in French)

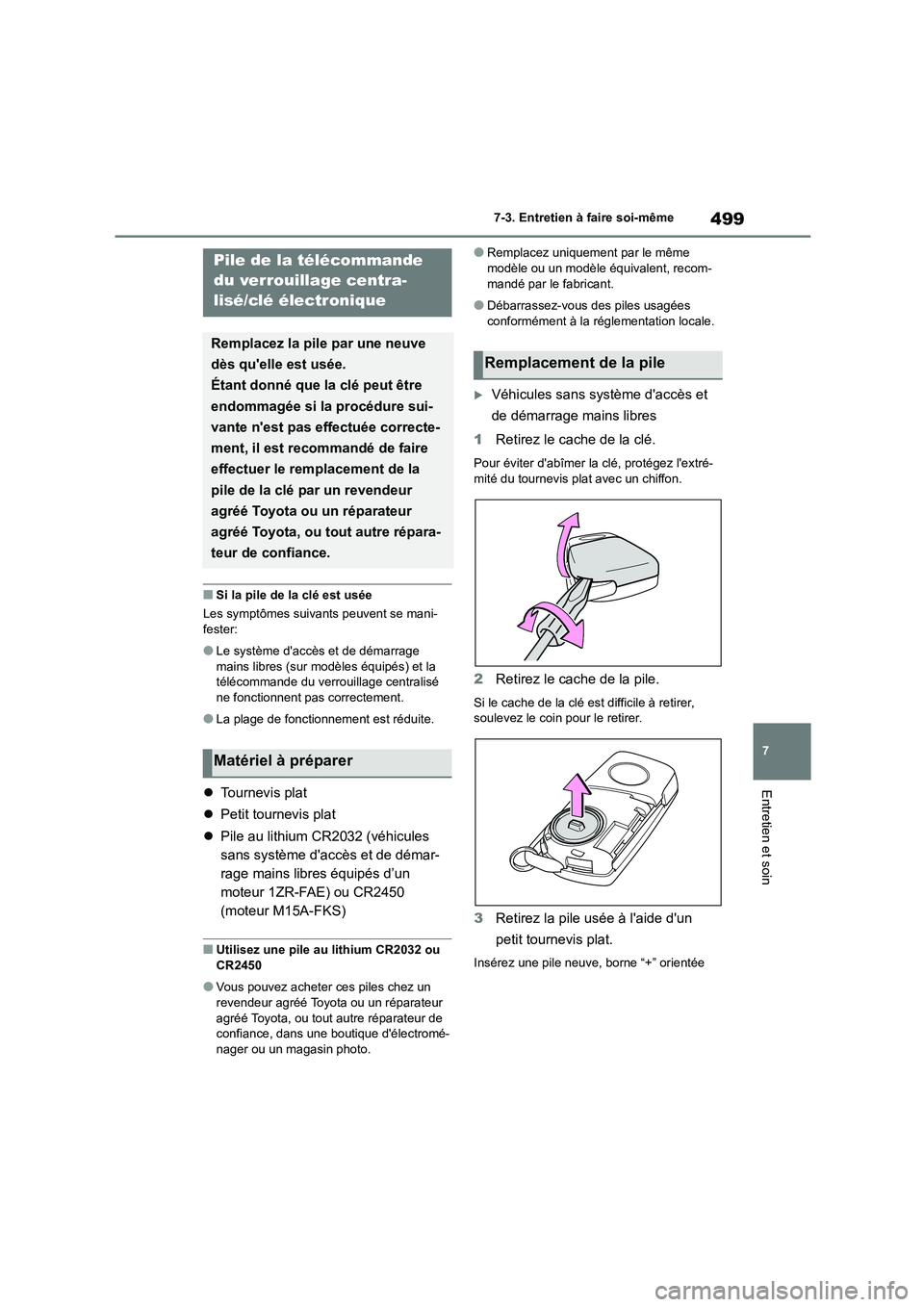

499
7
7-3. Entretien à faire soi-même
Entretien et soin
■Si la pile de la clé est usée
Les symptômes suivants peuvent se mani-
fester:
●Le système d'accès et de démarrage
mains libres (sur modèles équipés) et la télécommande du verrouillage centralisé
ne fonctionnent pas correctement.
●La plage de fonctionnement est réduite.
 Tournevis plat
 Petit tournevis plat
 Pile au lithium CR2032 (véhicules
sans système d'accè s et de démar-
rage mains libres équipés d’un
moteur 1ZR-FAE) ou CR2450
(moteur M15A-FKS)
■Utilisez une pile au lithium CR2032 ou CR2450
●Vous pouvez acheter ces piles chez un revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de
confiance, dans une boutique d'électromé- nager ou un magasin photo.
●Remplacez uniquement par le même modèle ou un modèle équivalent, recom-
mandé par le fabricant.
●Débarrassez-vous des piles usagées
conformément à la réglementation locale.
Véhicules sans syst ème d'accès et
de démarrage mains libres
1 Retirez le cache de la clé.
Pour éviter d'abîmer la clé, protégez l'extré-
mité du tournevis plat avec un chiffon.
2 Retirez le cache de la pile.
Si le cache de la clé est difficile à retirer, soulevez le coin pour le retirer.
3 Retirez la pile usée à l'aide d'un
petit tournevis plat.
Insérez une pile neuve, borne “+” orientée
Pile de la télécommande
du verrouillage centra-
lisé/clé électronique
Remplacez la pile par une neuve
dès qu'elle est usée.
Étant donné que la clé peut être
endommagée si la procédure sui-
vante n'est pas effectuée correcte-
ment, il est recommandé de faire
effectuer le remplacement de la
pile de la clé par un revendeur
agréé Toyota ou un réparateur
agréé Toyota, ou tout autre répara-
teur de confiance.
Matériel à préparer
Remplacement de la pile

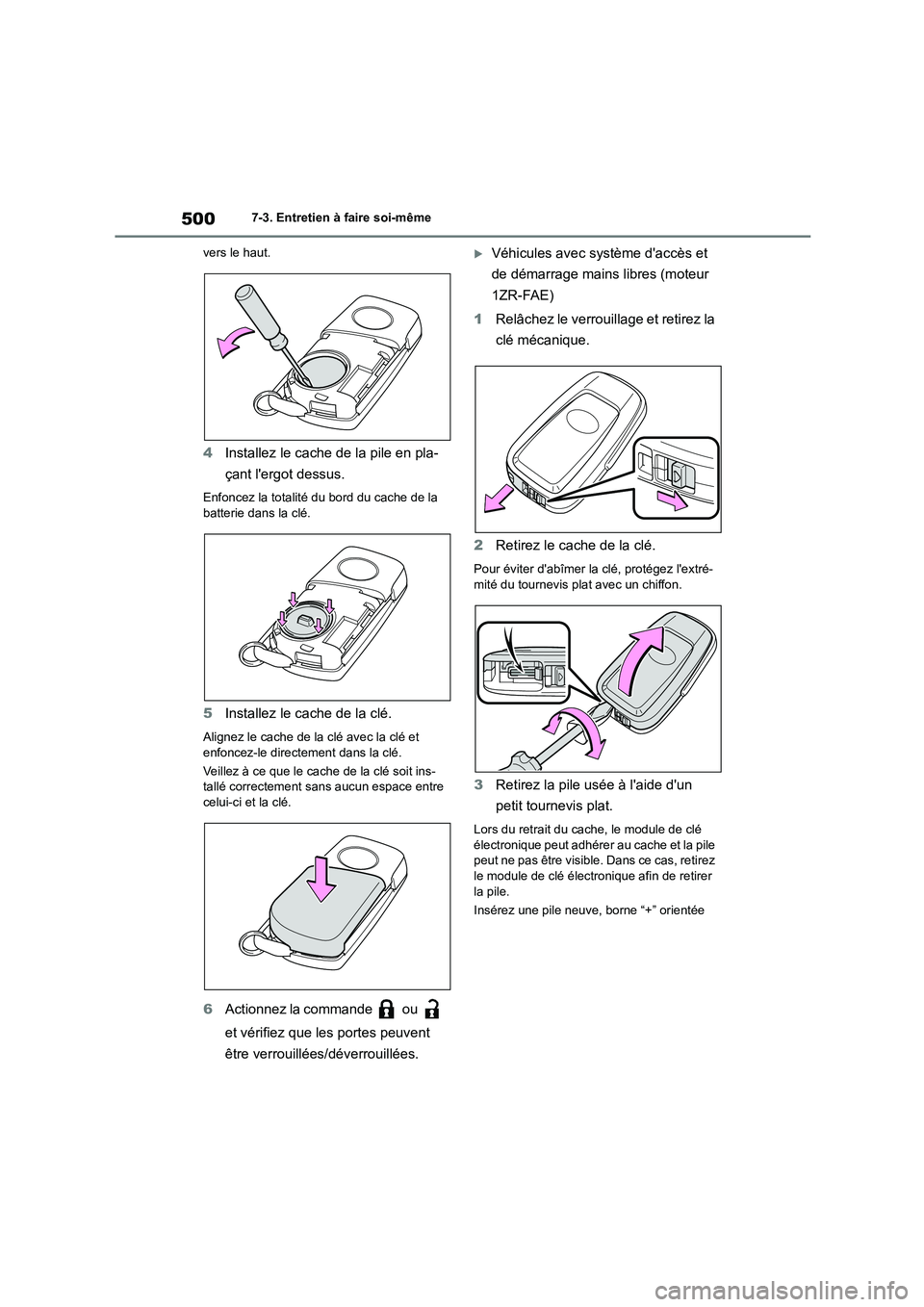

5007-3. Entretien à faire soi-même
vers le haut.
4 Installez le cache de la pile en pla-
çant l'ergot dessus.
Enfoncez la totalité du bord du cache de la
batterie dans la clé.
5 Installez le cache de la clé.
Alignez le cache de la clé avec la clé et
enfoncez-le directement dans la clé.
Veillez à ce que le cache de la clé soit ins- tallé correctement sans aucun espace entre
celui-ci et la clé.
6 Actionnez la commande ou
et vérifiez que les portes peuvent
être verrouillées/déverrouillées.
Véhicules avec syst ème d'accès et
de démarrage mains libres (moteur
1ZR-FAE)
1 Relâchez le verrouillage et retirez la
clé mécanique.
2 Retirez le cache de la clé.
Pour éviter d'abîmer la clé, protégez l'extré-
mité du tournevis plat avec un chiffon.
3 Retirez la pile usée à l'aide d'un
petit tournevis plat.
Lors du retrait du cache, le module de clé électronique peut adhérer au cache et la pile
peut ne pas être visible. Dans ce cas, retirez
le module de clé électronique afin de retirer la pile.
Insérez une pile neuve, borne “+” orientée

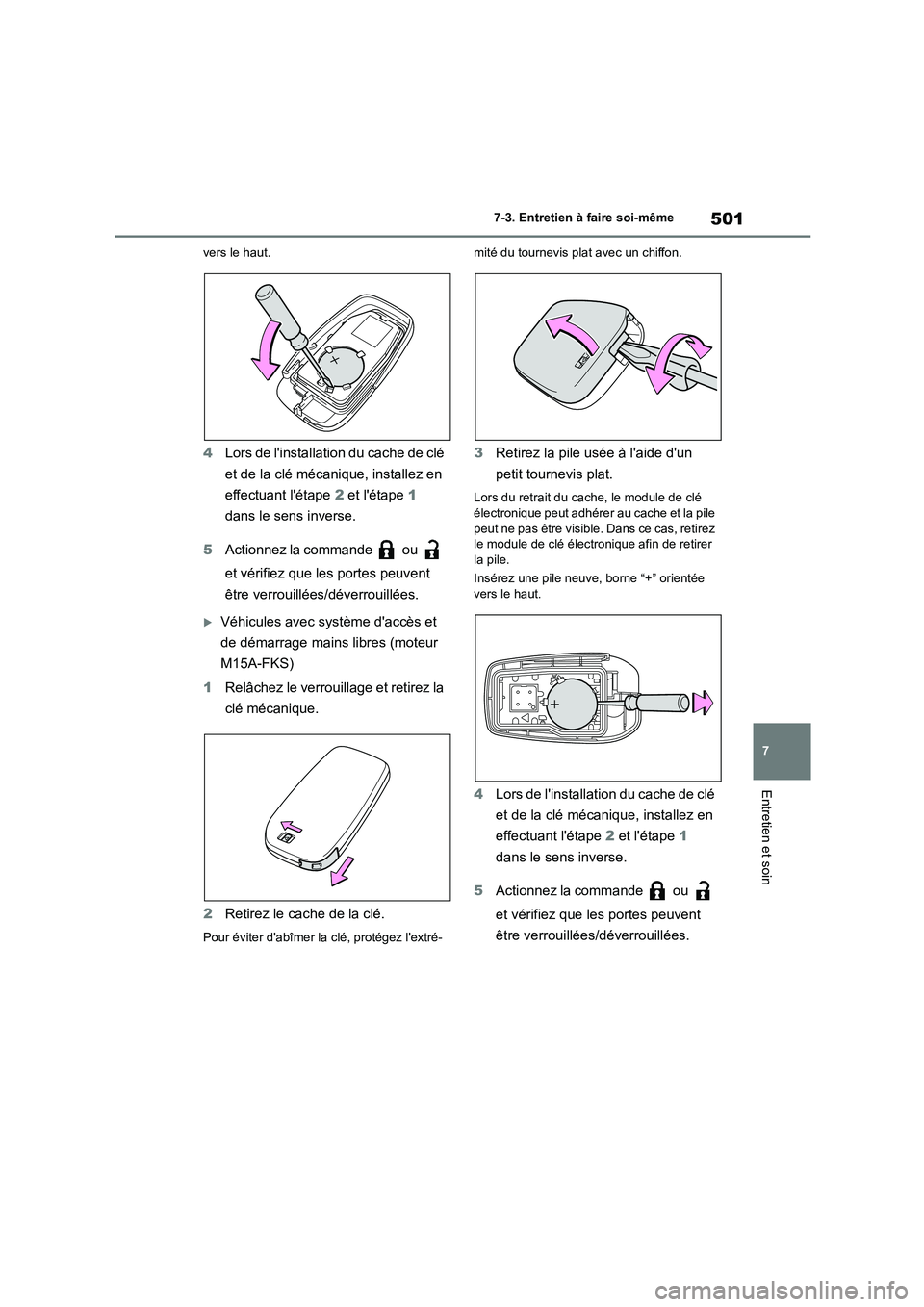

501
7
7-3. Entretien à faire soi-même
Entretien et soin
vers le haut.
4 Lors de l'installation du cache de clé
et de la clé mécanique, installez en
effectuant l'étape 2 et l'étape 1
dans le sens inverse.
5 Actionnez la commande ou
et vérifiez que les portes peuvent
être verrouillées/déverrouillées.
Véhicules avec système d'accès et
de démarrage mains libres (moteur
M15A-FKS)
1 Relâchez le verrouillage et retirez la
clé mécanique.
2 Retirez le cache de la clé.
Pour éviter d'abîmer la clé, protégez l'extré-
mité du tournevis plat avec un chiffon.
3 Retirez la pile usée à l'aide d'un
petit tournevis plat.
Lors du retrait du cache, le module de clé
électronique peut adhérer au cache et la pile
peut ne pas être visible. Dans ce cas, retirez le module de clé électronique afin de retirer
la pile.
Insérez une pile neuve, borne “+” orientée
vers le haut.
4 Lors de l'installation du cache de clé
et de la clé mécanique, installez en
effectuant l'étape 2 et l'étape 1
dans le sens inverse.
5 Actionnez la commande ou
et vérifiez que les portes peuvent
être verrouillées/déverrouillées.

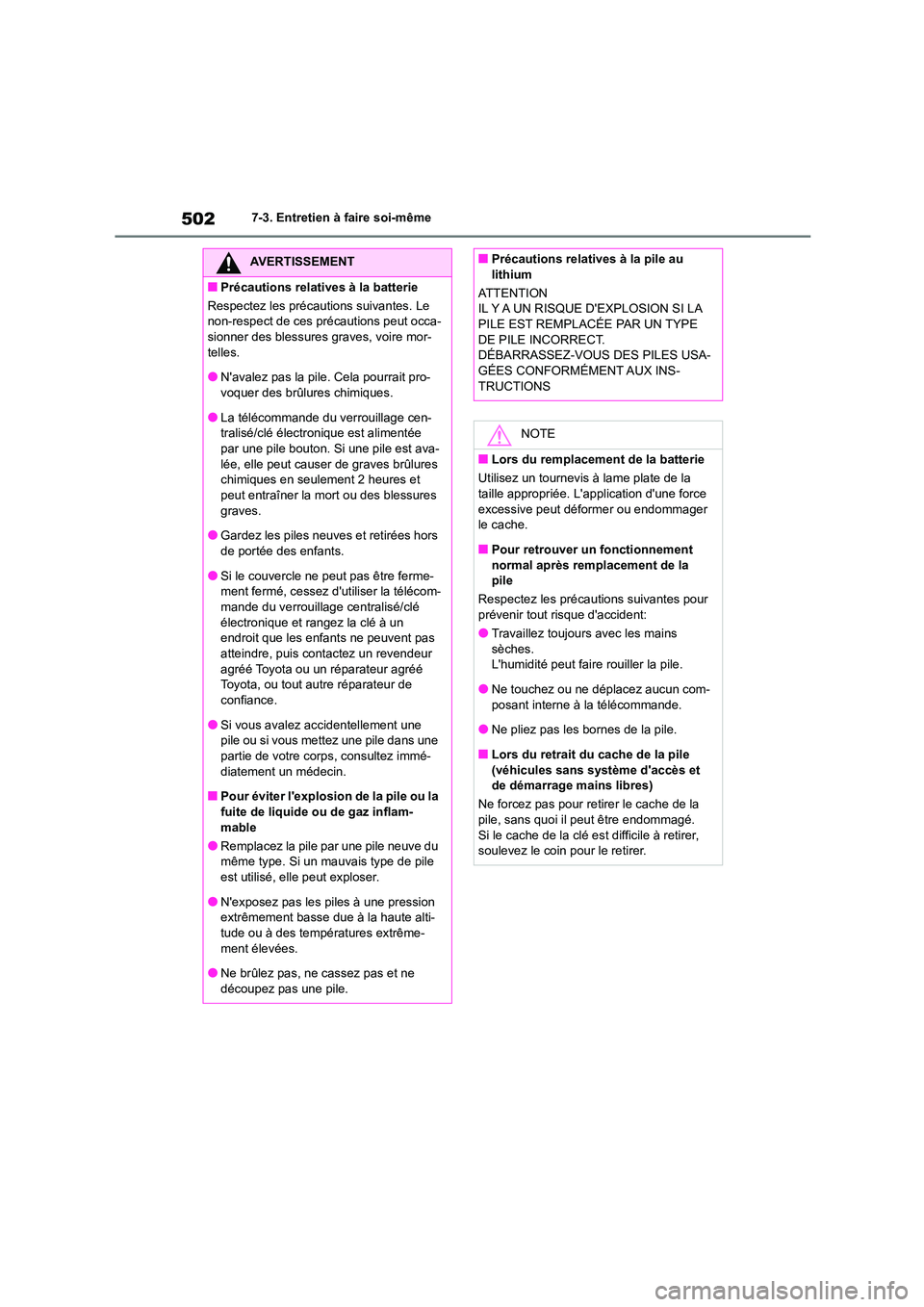

5027-3. Entretien à faire soi-même
AVERTISSEMENT
■Précautions relatives à la batterie
Respectez les précautions suivantes. Le
non-respect de ces précautions peut occa-
sionner des blessures graves, voire mor- telles.
●N'avalez pas la pile. Cela pourrait pro-
voquer des brûlures chimiques.
●La télécommande du verrouillage cen-
tralisé/clé électr onique est alimentée
par une pile bouton. Si une pile est ava- lée, elle peut causer de graves brûlures
chimiques en seulement 2 heures et
peut entraîner la mort ou des blessures graves.
●Gardez les piles neuves et retirées hors
de portée des enfants.
●Si le couvercle ne peut pas être ferme-
ment fermé, cessez d'utiliser la télécom-
mande du verrouillage centralisé/clé électronique et rangez la clé à un
endroit que les enfants ne peuvent pas
atteindre, puis contactez un revendeur agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de
confiance.
●Si vous avalez accidentellement une pile ou si vous mettez une pile dans une
partie de votre corps, consultez immé-
diatement un médecin.
■Pour éviter l'explosion de la pile ou la
fuite de liquide ou de gaz inflam-
mable
●Remplacez la pile par une pile neuve du même type. Si un ma uvais type de pile
est utilisé, elle peut exploser.
●N'exposez pas les piles à une pression extrêmement basse due à la haute alti-
tude ou à des températures extrême-
ment élevées.
●Ne brûlez pas, ne cassez pas et ne
découpez pas une pile.
■Précautions relatives à la pile au
lithium
AT T E N T I O N
IL Y A UN RISQUE D'EXPLOSION SI LA PILE EST REMPLACÉE PAR UN TYPE
DE PILE INCORRECT.
DÉBARRASSEZ-VOUS DES PILES USA- GÉES CONFORMÉMENT AUX INS-
TRUCTIONS
NOTE
■Lors du remplacement de la batterie
Utilisez un tournevis à lame plate de la
taille appropriée. L'application d'une force
excessive peut déformer ou endommager le cache.
■Pour retrouver un fonctionnement
normal après remplacement de la pile
Respectez les précautions suivantes pour
prévenir tout risque d'accident:
●Travaillez toujours avec les mains
sèches. L'humidité peut faire rouiller la pile.
●Ne touchez ou ne déplacez aucun com-
posant interne à la télécommande.
●Ne pliez pas les bornes de la pile.
■Lors du retrait du cache de la pile
(véhicules sans système d'accès et
de démarrage mains libres)
Ne forcez pas pour retirer le cache de la pile, sans quoi il peut être endommagé.
Si le cache de la clé est difficile à retirer,
soulevez le coin pour le retirer.

503
7
7-3. Entretien à faire soi-même
Entretien et soin
1 Mettez le contact du moteur sur
arrêt.
2 Ouvrez le couvercle de la boîte à
fusibles.
Compartiment moteur: boîte à
fusibles de type A
Appuyez sur les languettes et soulevez le
couvercle pour le retirer.
Compartiment moteur: boîte à
fusibles de type B
Appuyez sur les languettes et soulevez le
couvercle pour le retirer.
Sous le tableau de bord côté
conducteur
Retirez le couvercle.
Veillez à appuyer sur l'ergot lors du retrait/de
l'installation du couvercle.
3 Retirez le fusible à l'aide de l'extrac-
teur.
Seuls les fusibles de type A peuvent
être retirés à l'aide de l'extracteur.
4 Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un fusible
neuf d'ampérage approprié. L'ampérage est
indiqué sur le couvercle de la boîte à fusibles.
Vérification et remplace-
ment des fusibles
Lorsqu'un composant électrique
ne fonctionne pas, un fusible peut
avoir grillé. Dans ce cas, vérifiez
les fusibles et remplacez si néces-
saire.
Vérification et remplacement
des fusibles

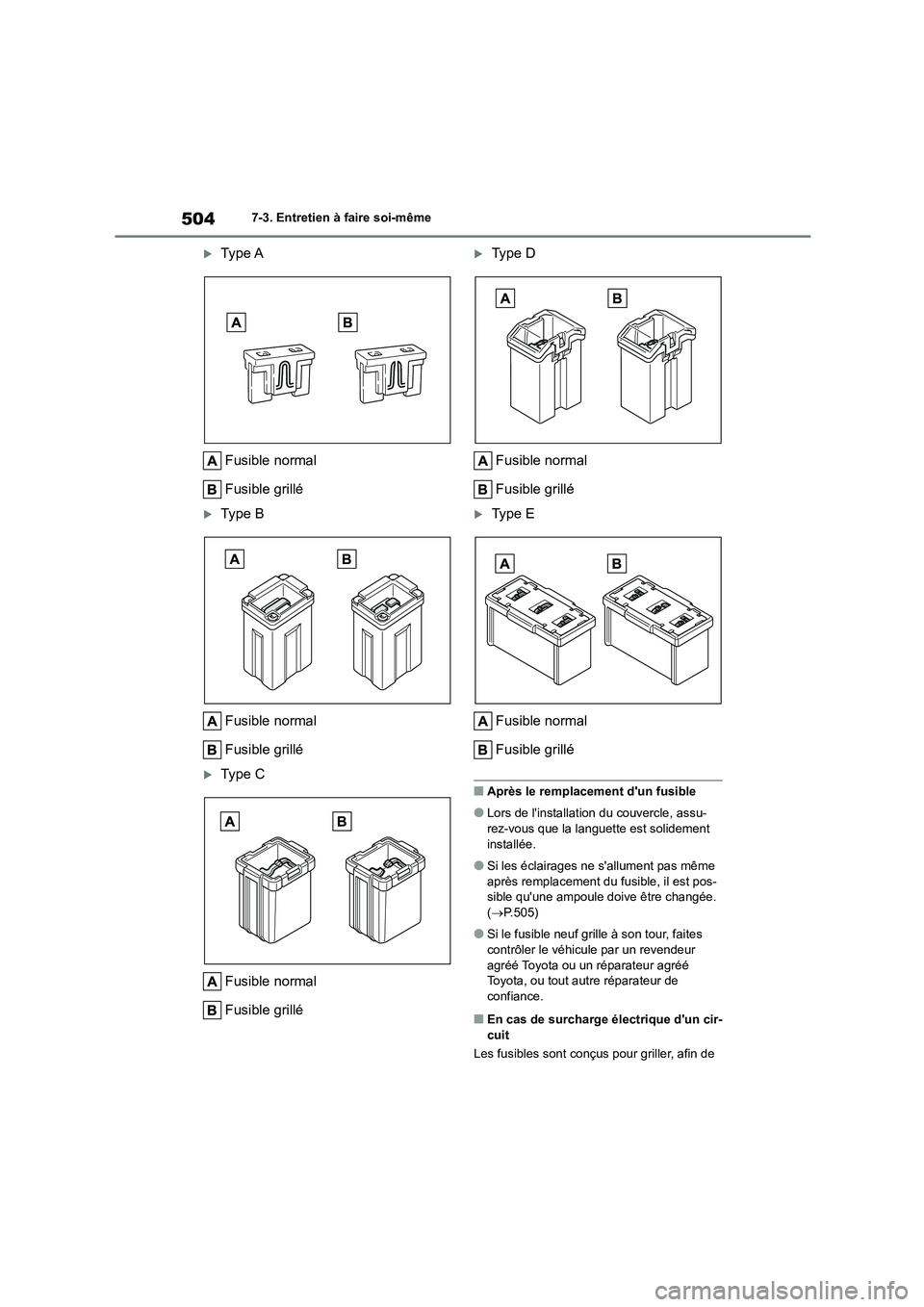

5047-3. Entretien à faire soi-même
Type A
Fusible normal
Fusible grillé
Type B
Fusible normal
Fusible grillé
Type C
Fusible normal
Fusible grillé
Ty p e D
Fusible normal
Fusible grillé
Ty p e E
Fusible normal
Fusible grillé
■Après le remplacement d'un fusible
●Lors de l'installation du couvercle, assu- rez-vous que la languette est solidement
installée.
●Si les éclairages ne s' allument pas même
après remplacement du fusible, il est pos-
sible qu'une ampoule doive être changée. ( P.505)
●Si le fusible neuf grille à son tour, faites contrôler le véhicule par un revendeur
agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de confiance.
■En cas de surcharge électrique d'un cir-
cuit
Les fusibles sont conçus pour griller, afin de

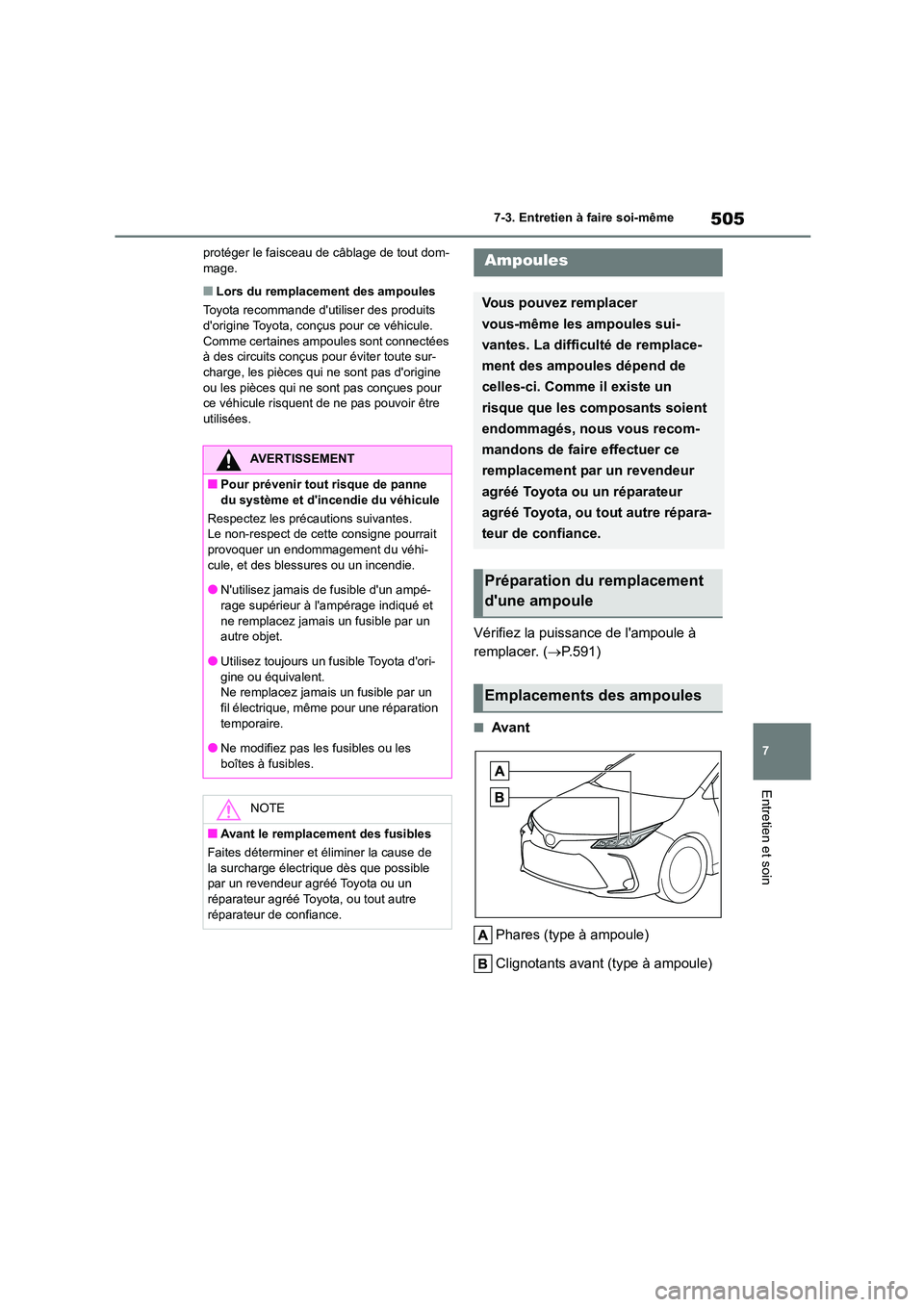

505
7
7-3. Entretien à faire soi-même
Entretien et soin
protéger le faisceau de câblage de tout dom- mage.
■Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits
d'origine Toyota, conçus pour ce véhicule.
Comme certaines ampoul es sont connectées à des circuits conçus pour éviter toute sur-
charge, les pièces qui ne sont pas d'origine
ou les pièces qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être
utilisées.
Vérifiez la puissance de l'ampoule à
remplacer. ( P.591)
■Avant
Phares (type à ampoule)
Clignotants avant (type à ampoule)
AVERTISSEMENT
■Pour prévenir tout risque de panne
du système et d'incendie du véhicule
Respectez les précautions suivantes. Le non-respect de cette consigne pourrait
provoquer un endommagement du véhi-
cule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampé-
rage supérieur à l'ampérage indiqué et
ne remplacez jamais un fusible par un autre objet.
●Utilisez toujours un fusible Toyota d'ori-
gine ou équivalent. Ne remplacez jamais un fusible par un
fil électrique, même pour une réparation
temporaire.
●Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites déterminer et éliminer la cause de
la surcharge électrique dès que possible par un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout autre
réparateur de confiance.
Ampoules
Vous pouvez remplacer
vous-même les ampoules sui-
vantes. La difficulté de remplace-
ment des ampoules dépend de
celles-ci. Comme il existe un
risque que les composants soient
endommagés, nous vous recom-
mandons de faire effectuer ce
remplacement par un revendeur
agréé Toyota ou un réparateur
agréé Toyota, ou tout autre répara-
teur de confiance.
Préparation du remplacement
d'une ampoule
Emplacements des ampoules

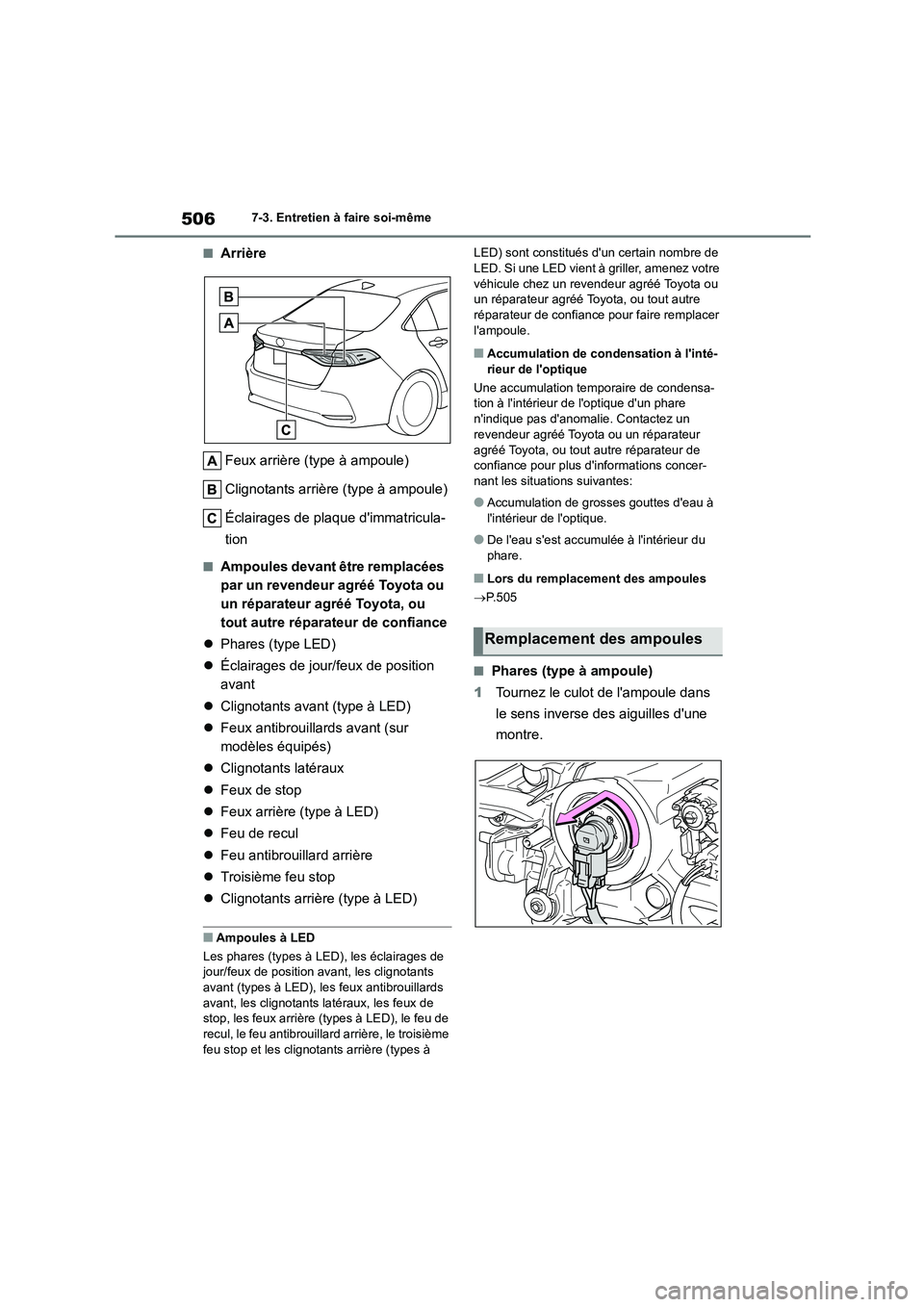

5067-3. Entretien à faire soi-même
■Arrière
Feux arrière (type à ampoule)
Clignotants arrière (type à ampoule)
Éclairages de plaque d'immatricula-
tion
■Ampoules devant être remplacées
par un revendeur agréé Toyota ou
un réparateur agréé Toyota, ou
tout autre réparateur de confiance
 Phares (type LED)
 Éclairages de jour/feux de position
avant
 Clignotants avant (type à LED)
 Feux antibrouillards avant (sur
modèles équipés)
 Clignotants latéraux
 Feux de stop
 Feux arrière (type à LED)
 Feu de recul
 Feu antibrouillard arrière
 Troisième feu stop
 Clignotants arrière (type à LED)
■Ampoules à LED
Les phares (types à LED), les éclairages de jour/feux de position avant, les clignotants
avant (types à LED), les feux antibrouillards
avant, les clignotants latéraux, les feux de stop, les feux arrière (types à LED), le feu de
recul, le feu antibrouillard arrière, le troisième
feu stop et les clignotants arrière (types à
LED) sont constitués d'un certain nombre de LED. Si une LED vient à griller, amenez votre
véhicule chez un revendeur agréé Toyota ou
un réparateur agréé Toyota, ou tout autre réparateur de confiance pour faire remplacer
l'ampoule.
■Accumulation de condensation à l'inté-
rieur de l'optique
Une accumulation temporaire de condensa- tion à l'intérieur de l'optique d'un phare
n'indique pas d'anomal ie. Contactez un
revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de confiance pour plus d' informations concer-
nant les situations suivantes:
●Accumulation de grosses gouttes d'eau à
l'intérieur de l'optique.
●De l'eau s'est accumulée à l'intérieur du
phare.
■Lors du remplacement des ampoules
 P. 5 0 5
■Phares (type à ampoule)
1 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre.
Remplacement des ampoules

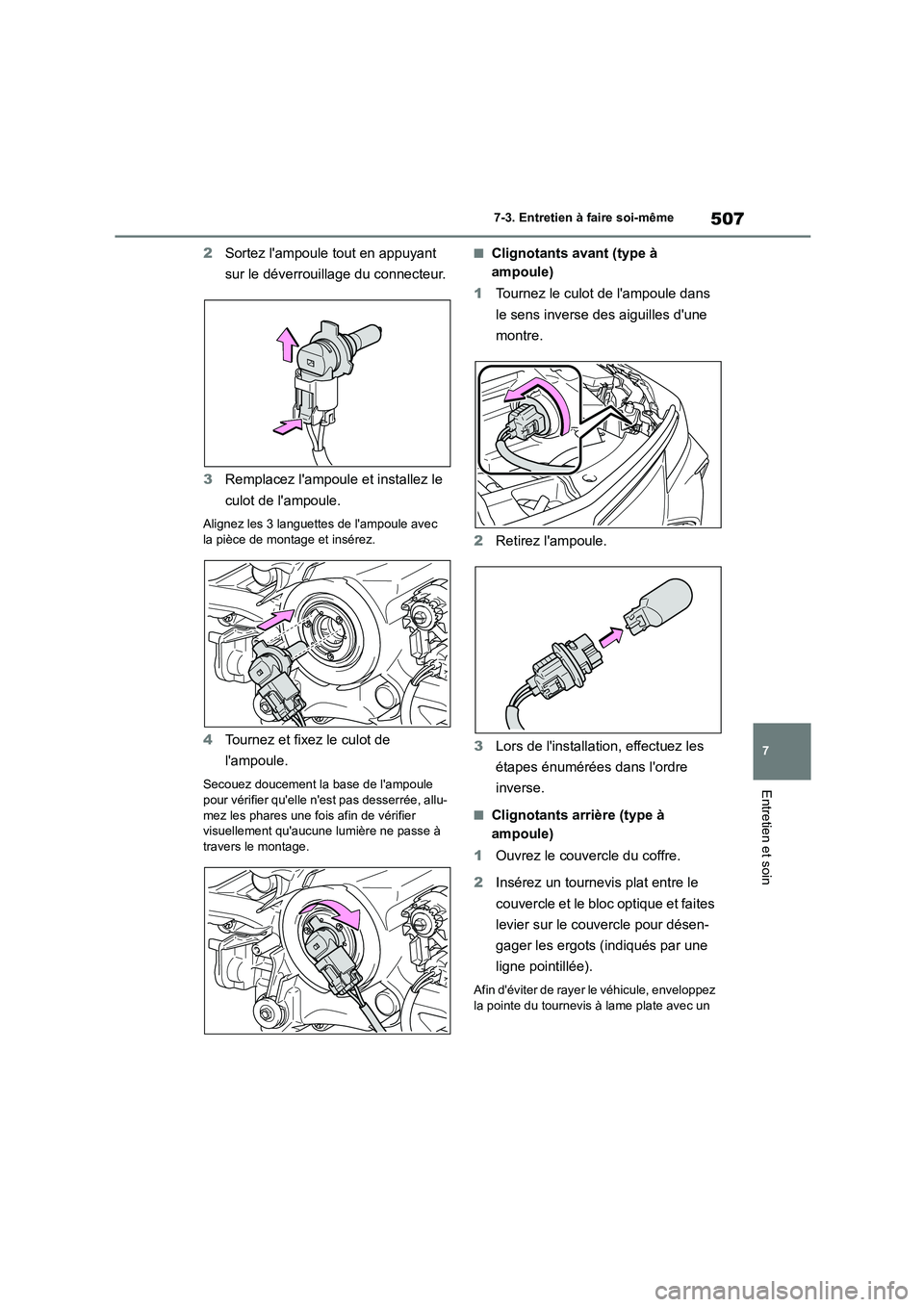

507
7
7-3. Entretien à faire soi-même
Entretien et soin
2 Sortez l'ampoule tout en appuyant
sur le déverrouillage du connecteur.
3 Remplacez l'ampoule et installez le
culot de l'ampoule.
Alignez les 3 languettes de l'ampoule avec la pièce de montage et insérez.
4 Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de l'ampoule
pour vérifier qu'elle n' est pas desserrée, allu-
mez les phares une fois afin de vérifier visuellement qu'aucune lumière ne passe à
travers le montage.
■Clignotants avant (type à
ampoule)
1 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre.
2 Retirez l'ampoule.
3 Lors de l'installation, effectuez les
étapes énumérées dans l'ordre
inverse.
■Clignotants arrière (type à
ampoule)
1 Ouvrez le couvercle du coffre.
2 Insérez un tournevis plat entre le
couvercle et le bloc optique et faites
levier sur le couvercle pour désen-
gager les ergots (indiqués par une
ligne pointillée).
Afin d'éviter de rayer le véhicule, enveloppez la pointe du tournevis à lame plate avec un

5087-3. Entretien à faire soi-même
chiffon, etc.
3 Tirez le couvercle vers l'arrière du
véhicule et retirez-le.
4 Retirez les 2 vis puis retirez le bloc
optique en tirant droit vers l'arrière.
5 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre.
6 Retirez l'ampoule.
7 Lors de l'installation de l'ampoule,
installez-la en procédant aux étapes
6 et 5 dans le sens inverse.
8 Installez le bloc optique, puis instal-
lez les 2 vis.
Alignez le guide et l'axe sur le bloc
optique avec la fixation lors de son installa- tion.
9 Installez le cache.
