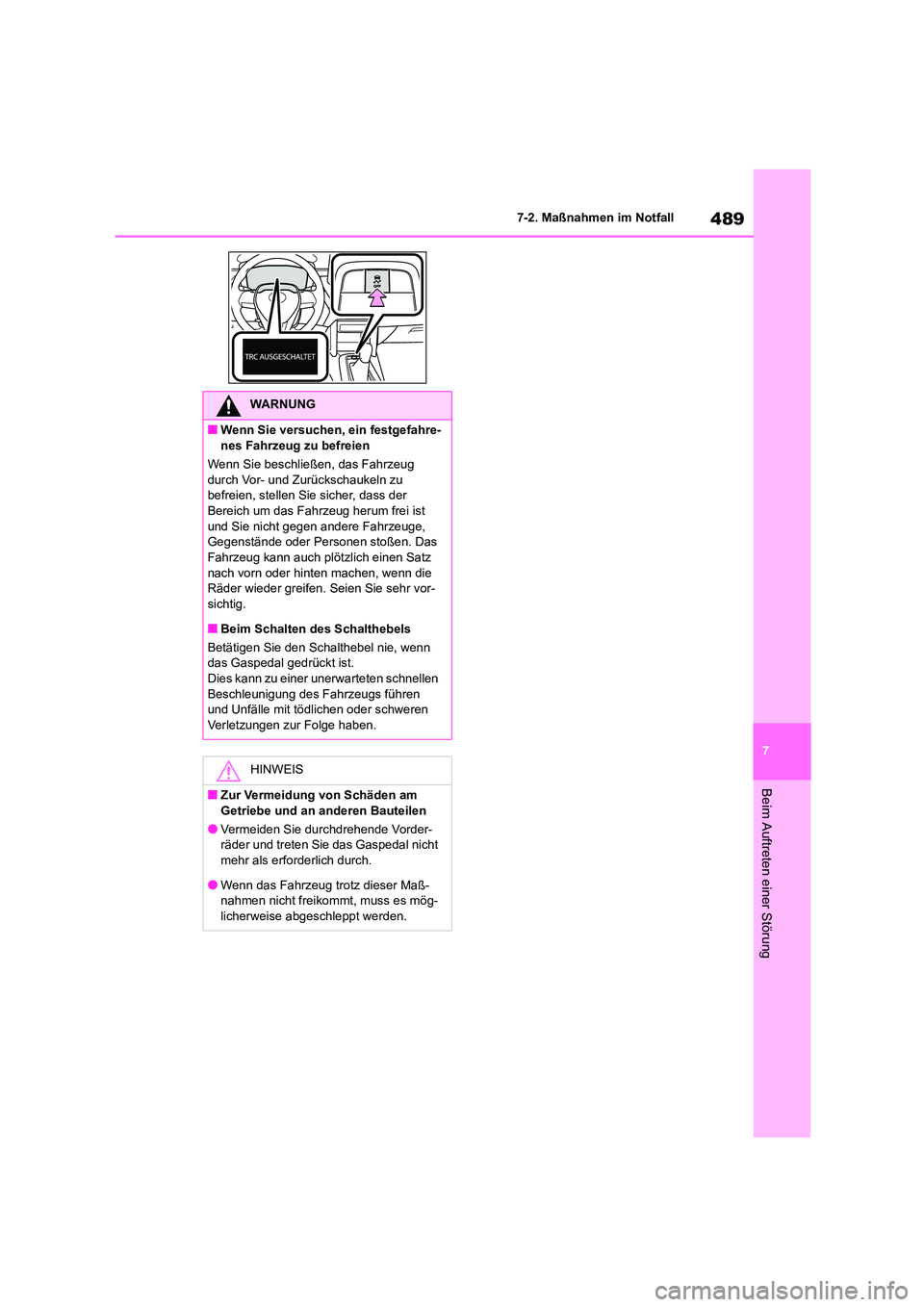

7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
WARNUNG
■Wenn Sie versuchen, ein festgefahre-
nes Fahrzeug zu befreien
Wenn Sie beschließen, das Fahrzeug
durch Vor- und Zurückschaukeln zu befreien, stellen Sie sicher, dass der
Bereich um das Fahrzeug herum frei ist
und Sie nicht gegen andere Fahrzeuge, Gegenstände oder Personen stoßen. Das
Fahrzeug kann auch plötzlich einen Satz
nach vorn oder hinten machen, wenn die Räder wieder greifen. Seien Sie sehr vor-
sichtig.
■Beim Schalten des Schalthebels
Betätigen Sie den Schalthebel nie, wenn das Gaspedal gedrückt ist.
Dies kann zu einer unerwarteten schnellen
Beschleunigung des Fahrzeugs führen und Unfälle mit tödlichen oder schweren
Verletzungen zur Folge haben.
HINWEIS
■Zur Vermeidung von Schäden am
Getriebe und an anderen Bauteilen
●Vermeiden Sie durchdrehende Vorder- räder und treten Sie das Gaspedal nicht
mehr als erforderlich durch.
●Wenn das Fahrzeug trotz dieser Maß- nahmen nicht freikommt, muss es mög-
licherweise abgeschleppt werden.
Page 492 of 642

4907-2. Maßnahmen im Notfall
Page 493 of 642

8
491
8

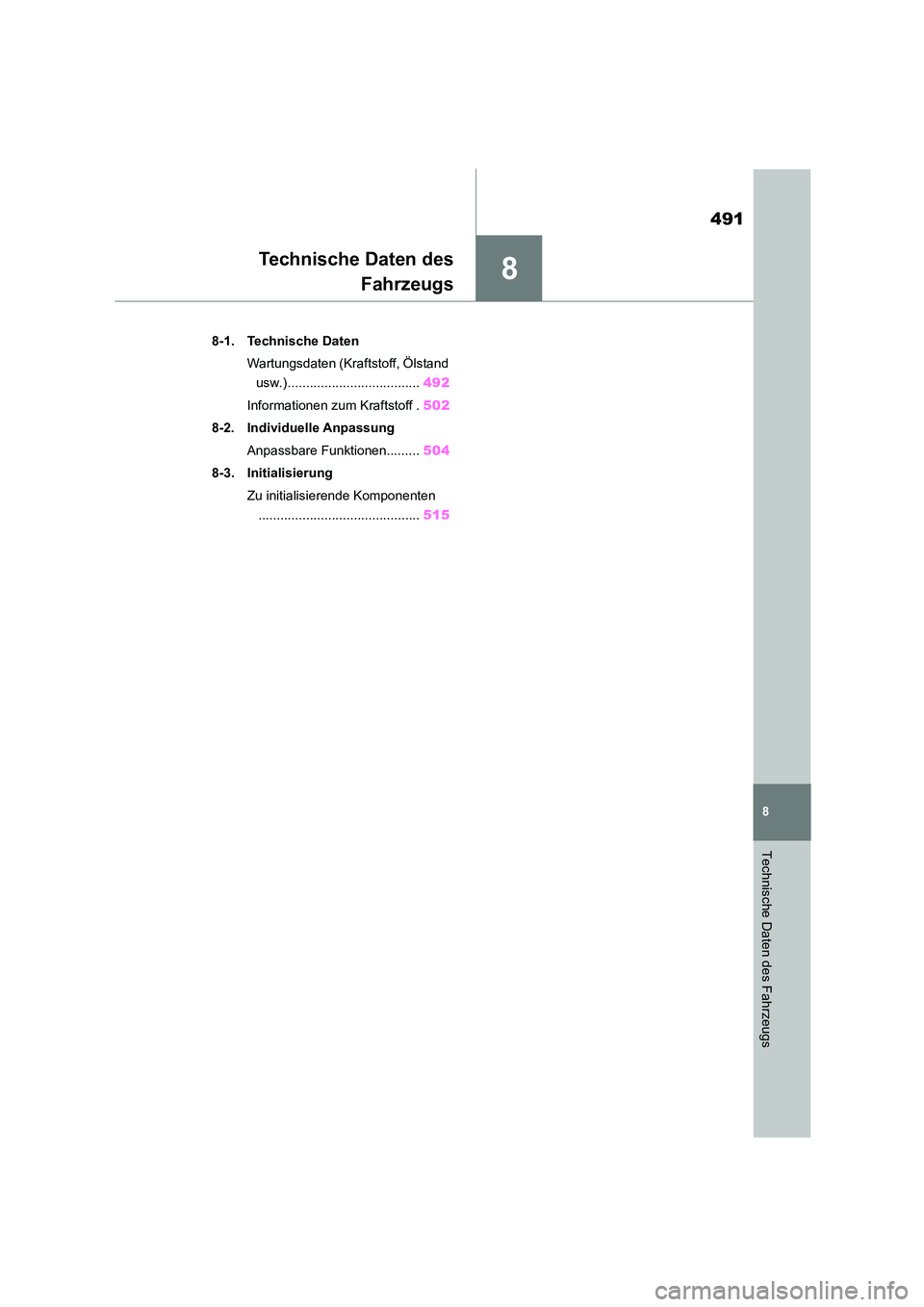

Technische Daten des Fahrzeugs
Technische Daten des
Fahrzeugs
.8-1. Technische Daten
Wartungsdaten (Kraftstoff, Ölstand
usw.) .................................... 492
Informationen zum Kraftstoff . 502
8-2. Individuelle Anpassung
Anpassbare Funktionen......... 504
8-3. Initialisierung
Zu initialisierende Komponenten
............................................ 515
Page 494 of 642

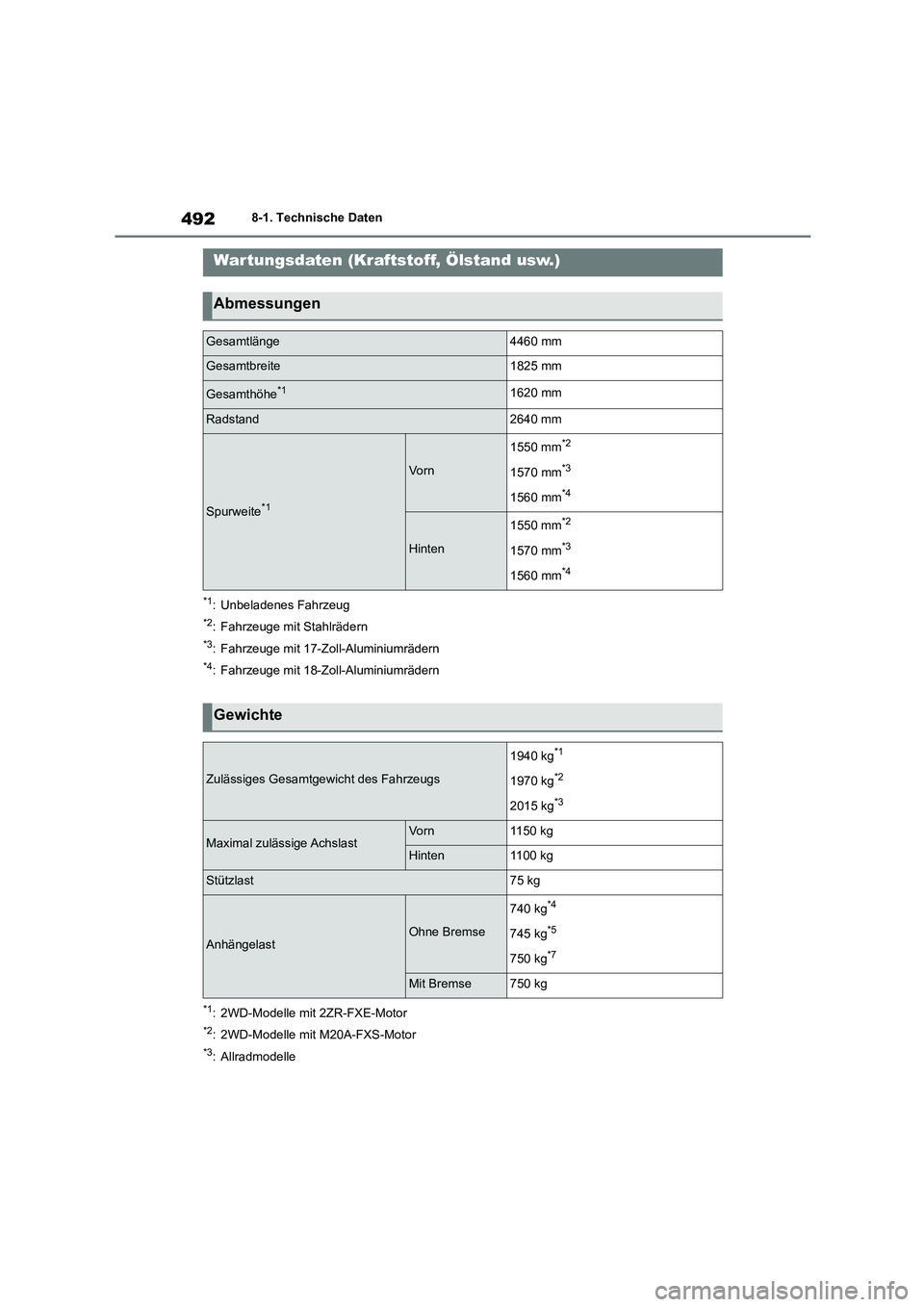

4928-1. Technische Daten
8-1.Technische Daten
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit Stahlrädern
*3: Fahrzeuge mit 17-Zoll-Aluminiumrädern
*4: Fahrzeuge mit 18-Zoll-Aluminiumrädern
*1: 2WD-Modelle mit 2ZR-FXE-Motor
*2: 2WD-Modelle mit M20A-FXS-Motor
*3: Allradmodelle
War tungsdaten (Kraftstoff, Ölstand usw.)
Abmessungen
Gesamtlänge4460 mm
Gesamtbreite1825 mm
Gesamthöhe*11620 mm
Radstand2640 mm
Spurweite*1
Vo rn
1550 mm*2
1570 mm*3
1560 mm*4
Hinten
1550 mm*2
1570 mm*3
1560 mm*4
Gewichte
Zulässiges Gesamtgewicht des Fahrzeugs
1940 kg*1
1970 kg*2
2015 kg*3
Maximal zulässige AchslastVo rn1150 kg
Hinten1100 kg
Stützlast75 kg
AnhängelastOhne Bremse
740 kg*4
745 kg*5
750 kg*7
Mit Bremse750 kg
Page 495 of 642

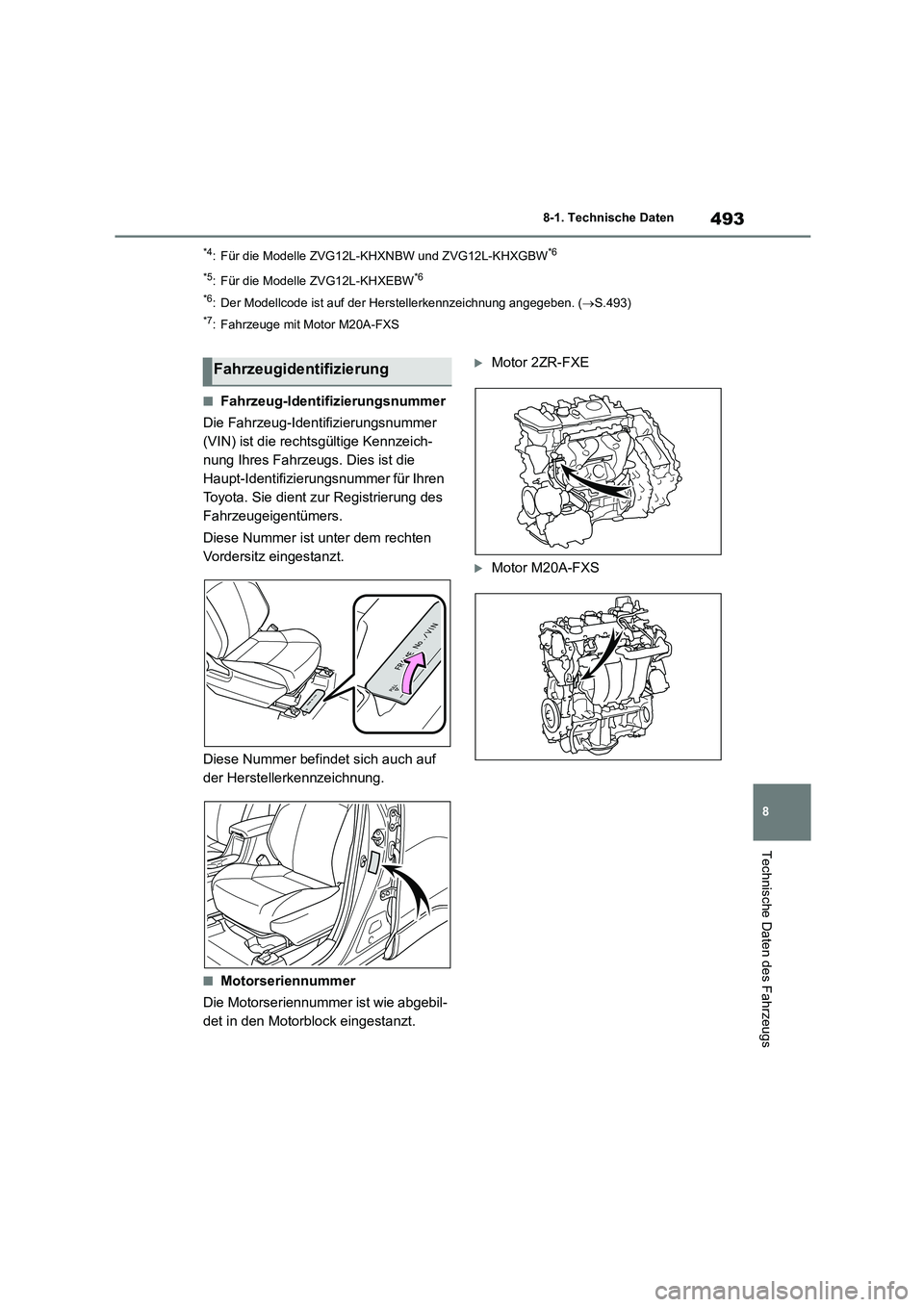

493
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
*4: Für die Modelle ZVG12L-KHXNBW und ZVG12L-KHXGBW*6
*5: Für die Modelle ZVG12L-KHXEBW*6
*6: Der Modellcode ist auf der Herstellerkennzeichnung angegeben. ( S.493)
*7: Fahrzeuge mit Motor M20A-FXS
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer
(VIN) ist die rechtsgültige Kennzeich-
nung Ihres Fahrzeugs. Dies ist die
Haupt-Identifizierungsnummer für Ihren
Toyota. Sie dient zur Registrierung des
Fahrzeugeigentümers.
Diese Nummer ist unter dem rechten
Vordersitz eingestanzt.
Diese Nummer befindet sich auch auf
der Herstellerkennzeichnung.
■Motorseriennummer
Die Motorseriennummer ist wie abgebil-
det in den Motorblock eingestanzt.
Motor 2ZR-FXE
Motor M20A-FXS
Fahrzeugidentifizierung
Page 496 of 642

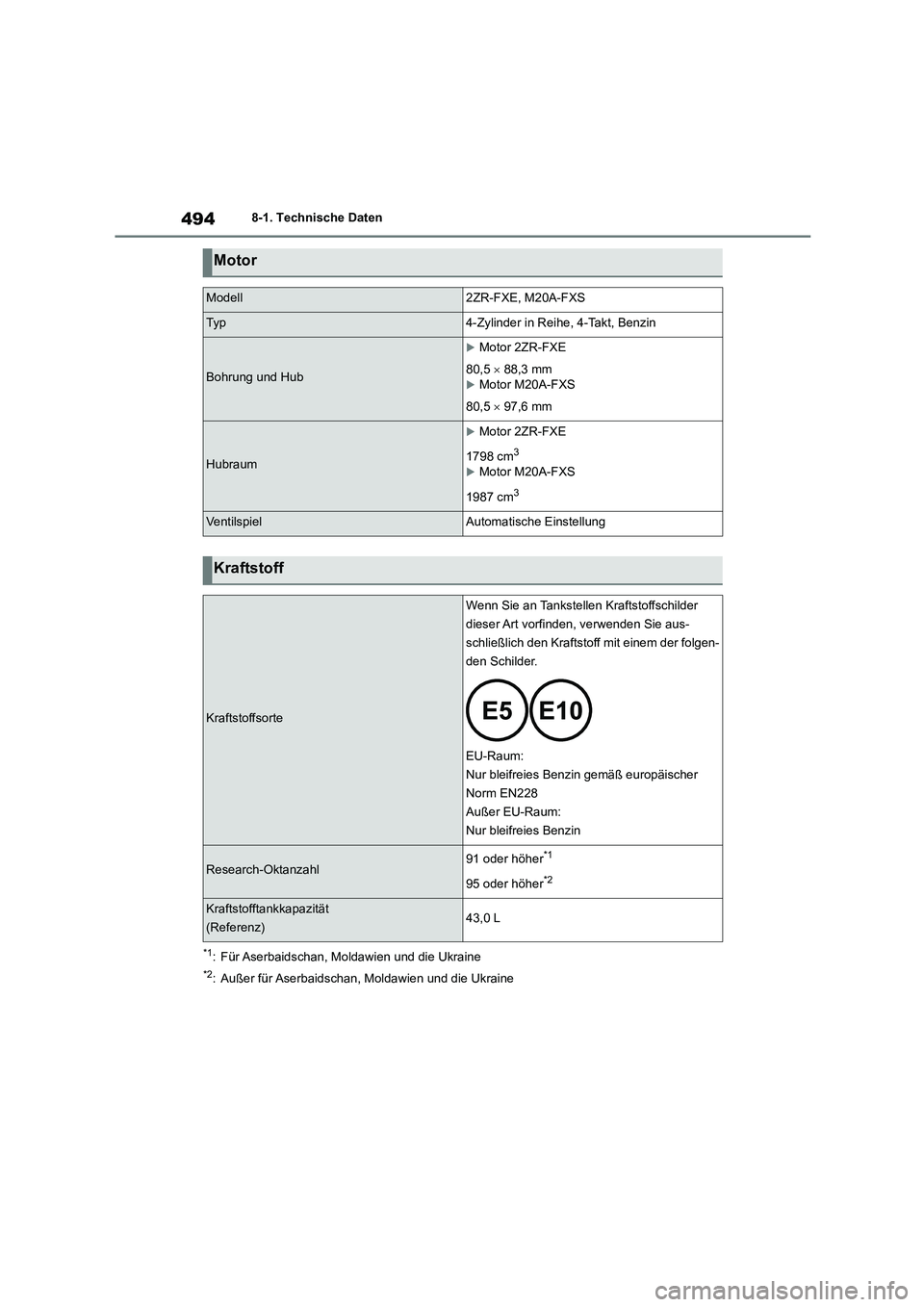

4948-1. Technische Daten
*1: Für Aserbaidschan, Moldawien und die Ukraine
*2: Außer für Aserbaidschan, Moldawien und die Ukraine
Motor
Modell2ZR-FXE, M20A-FXS
Ty p4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub
Motor 2ZR-FXE
80,5 88,3 mmMotor M20A-FXS
80,5 97,6 mm
Hubraum
Motor 2ZR-FXE
1798 cm3
Motor M20A-FXS
1987 cm3
Ve n t i l s p i e lAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder
dieser Art vorfinden, verwenden Sie aus-
schließlich den Kraftstoff mit einem der folgen-
den Schilder.
EU-Raum:
Nur bleifreies Benzin gemäß europäischer
Norm EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl91 oder höher*1
95 oder höher*2
Kraftstofftankkapazität
(Referenz)43,0 L
Page 497 of 642
![TOYOTA COROLLA CROSS 2023 Betriebsanleitungen (in German) 495
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
*: Allradmodelle
■Ölfüllmenge (Ablassen und Neu-
befüllen [Referenz*])
Motor 2ZR-FXE
Motor M20A-FXS
*: Die Motoröl-Füllmenge i TOYOTA COROLLA CROSS 2023 Betriebsanleitungen (in German) 495
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
*: Allradmodelle
■Ölfüllmenge (Ablassen und Neu-
befüllen [Referenz*])
Motor 2ZR-FXE
Motor M20A-FXS
*: Die Motoröl-Füllmenge i](/img/14/59914/w960_59914-496.png)

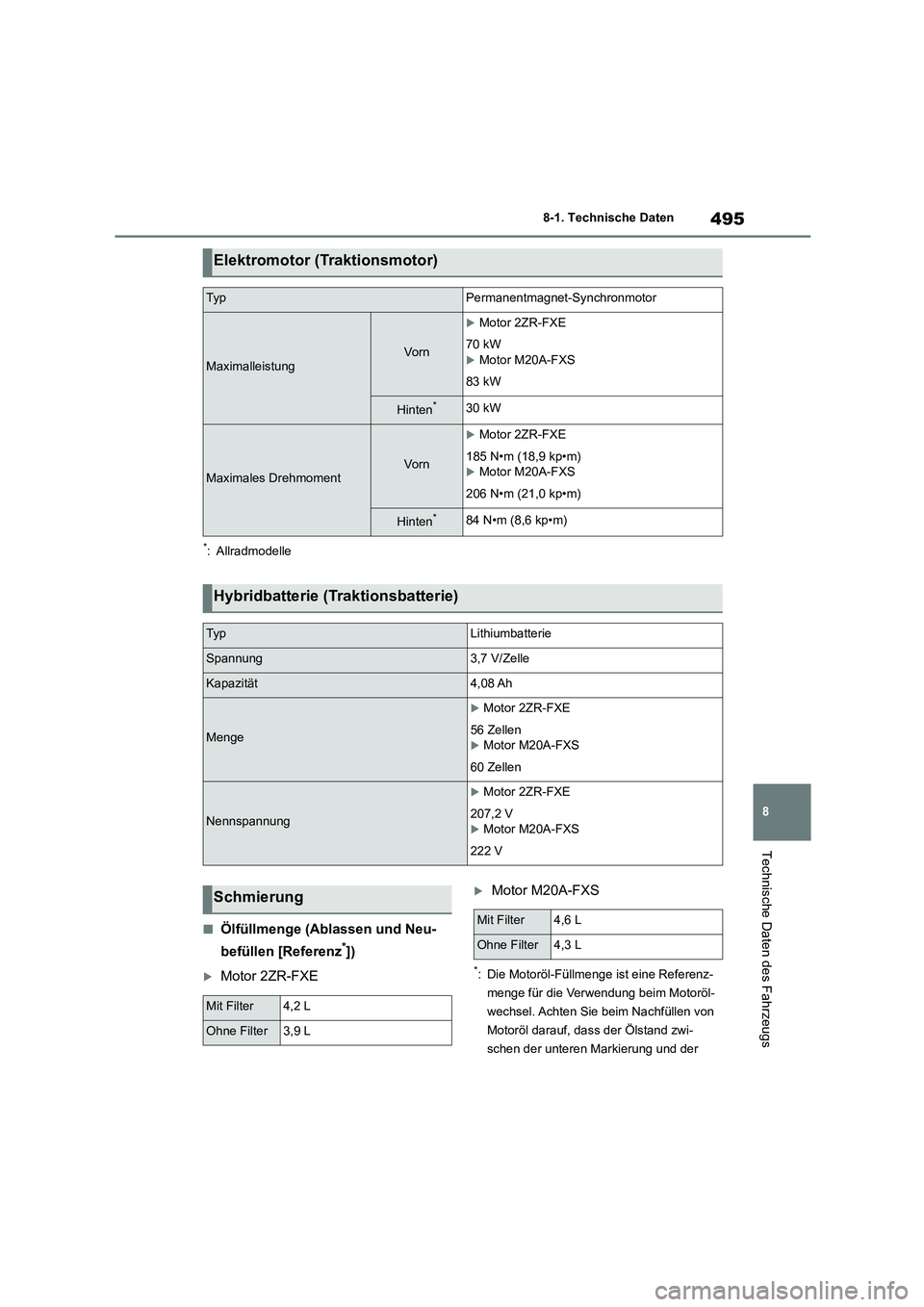

495
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
*: Allradmodelle
■Ölfüllmenge (Ablassen und Neu-
befüllen [Referenz*])
Motor 2ZR-FXE
Motor M20A-FXS
*: Die Motoröl-Füllmenge ist eine Referenz-
menge für die Verwendung beim Motoröl-
wechsel. Achten Sie beim Nachfüllen von
Motoröl darauf, dass der Ölstand zwi-
schen der unteren Markierung und der
Elektromotor (Traktionsmotor)
Ty pPermanentmagnet-Synchronmotor
MaximalleistungVo rn
Motor 2ZR-FXE
70 kW
Motor M20A-FXS
83 kW
Hinten*30 kW
Maximales DrehmomentVo rn
Motor 2ZR-FXE
185 N•m (18,9 kp•m)
Motor M20A-FXS
206 N•m (21,0 kp•m)
Hinten*84 N•m (8,6 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pLithiumbatterie
Spannung3,7 V/Zelle
Kapazität4,08 Ah
Menge
Motor 2ZR-FXE
56 Zellen
Motor M20A-FXS
60 Zellen
Nennspannung
Motor 2ZR-FXE
207,2 V
Motor M20A-FXS
222 V
Schmierung
Mit Filter4,2 L
Ohne Filter3,9 L
Mit Filter4,6 L
Ohne Filter4,3 L
Page 498 of 642

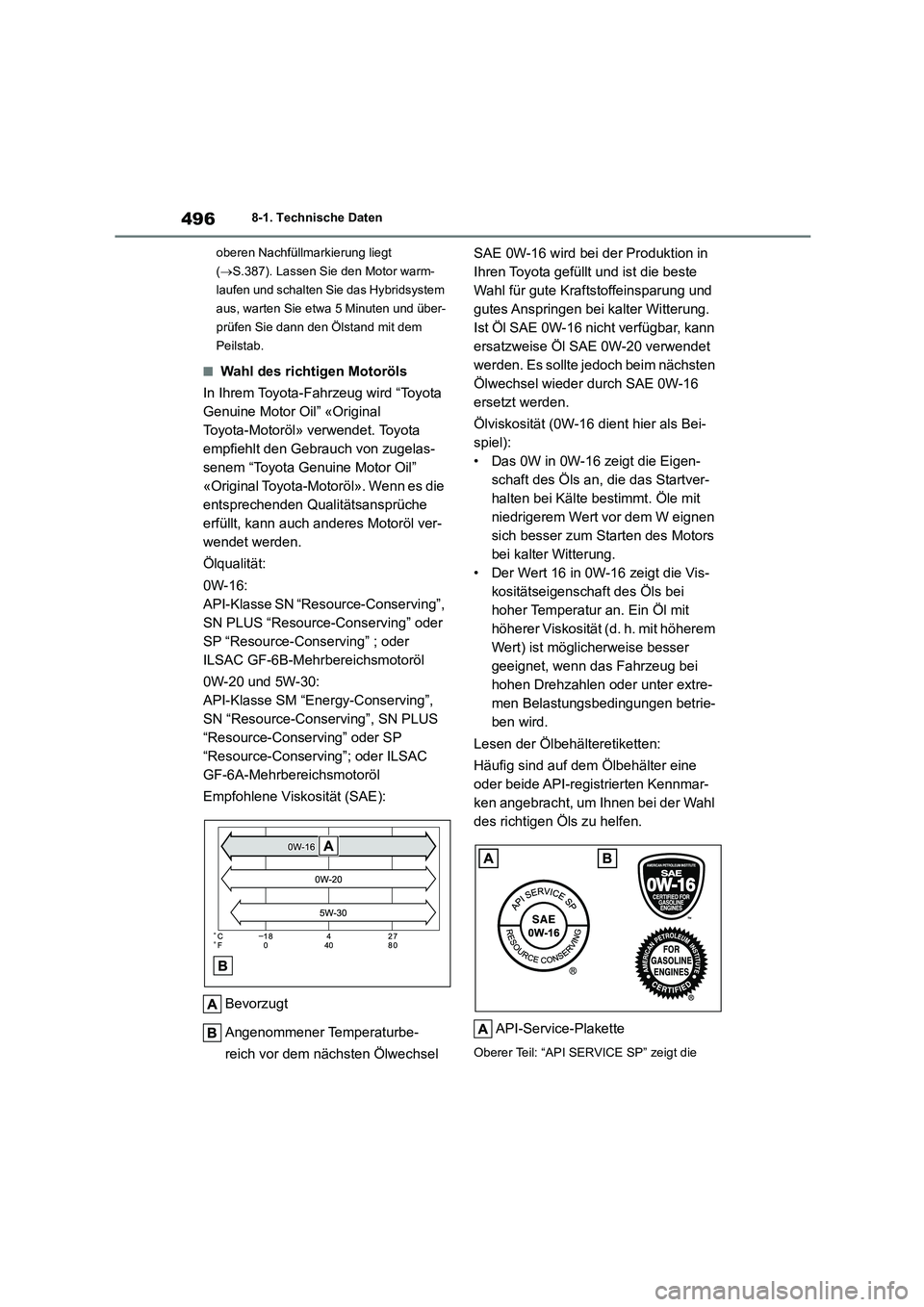

4968-1. Technische Daten
oberen Nachfüllmarkierung liegt
( S.387). Lassen Sie den Motor warm-
laufen und schalten Sie das Hybridsystem
aus, warten Sie etwa 5 Minuten und über-
prüfen Sie dann den Ölstand mit dem
Peilstab.
■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota
Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota
empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil”
«Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche
erfüllt, kann auch anderes Motoröl ver-
wendet werden.
Ölqualität:
0W-16:
API-Klasse SN “Resource-Conserving”,
SN PLUS “Resource-Conserving” oder
SP “Resource-Conserving” ; oder
ILSAC GF-6B-Mehrbereichsmotoröl
0W-20 und 5W-30:
API-Klasse SM “Energy-Conserving”,
SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” oder SP
“Resource-Conserving”; oder ILSAC
GF-6A-Mehrbereichsmotoröl
Empfohlene Viskosität (SAE):
Bevorzugt
Angenommener Temperaturbe-
reich vor dem nächsten Ölwechsel
SAE 0W-16 wird bei der Produktion in
Ihren Toyota gefüllt und ist die beste
Wahl für gute Kraftstoffeinsparung und
gutes Anspringen bei kalter Witterung.
Ist Öl SAE 0W-16 nicht verfügbar, kann
ersatzweise Öl SAE 0W-20 verwendet
werden. Es sollte jedoch beim nächsten
Ölwechsel wieder durch SAE 0W-16
ersetzt werden.
Ölviskosität (0W-16 dient hier als Bei-
spiel):
• Das 0W in 0W-16 zeigt die Eigen-
schaft des Öls an, die das Startver-
halten bei Kälte bestimmt. Öle mit
niedrigerem Wert vor dem W eignen
sich besser zum Starten des Motors
bei kalter Witterung.
• Der Wert 16 in 0W-16 zeigt die Vis-
kositätseigenschaft des Öls bei
hoher Temperatur an. Ein Öl mit
höherer Viskosität (d. h. mit höherem
Wert) ist möglicherweise besser
geeignet, wenn das Fahrzeug bei
hohen Drehzahlen oder unter extre-
men Belastungsbedingungen betrie-
ben wird.
Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine
oder beide API-registrierten Kennmar-
ken angebracht, um Ihnen bei der Wahl
des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SP” zeigt die
Page 499 of 642

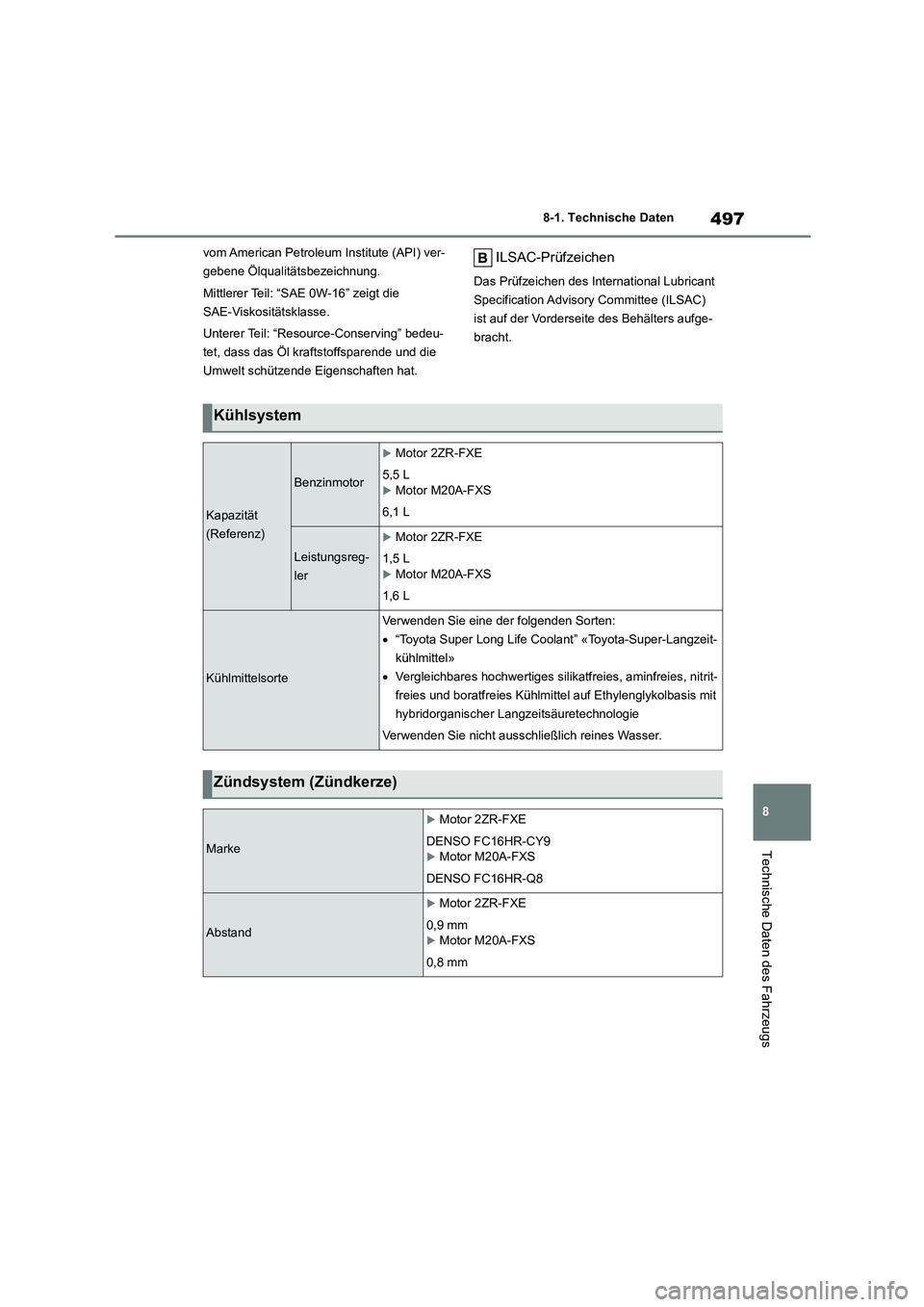

497
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
vom American Petroleum Institute (API) ver-
gebene Ölqualitätsbezeichnung.
Mittlerer Teil: “SAE 0W-16” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving” bedeu-
tet, dass das Öl kraftstoffsparende und die
Umwelt schützende Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant
Specification Advisory Committee (ILSAC)
ist auf der Vorderseite des Behälters aufge-
bracht.
Kühlsystem
Kapazität
(Referenz)
Benzinmotor
Motor 2ZR-FXE
5,5 L
Motor M20A-FXS
6,1 L
Leistungsreg-
ler
Motor 2ZR-FXE
1,5 L
Motor M20A-FXS
1,6 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeit-
kühlmittel»
Vergleichbares hochwertiges silikatfreies, aminfreies, nitrit-
freies und boratfreies Kühlmitte l auf Ethylenglykolbasis mit
hybridorganischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Wasser.
Zündsystem (Zündkerze)
Marke
Motor 2ZR-FXE
DENSO FC16HR-CY9Motor M20A-FXS
DENSO FC16HR-Q8
Abstand
Motor 2ZR-FXE
0,9 mmMotor M20A-FXS
0,8 mm
Page 500 of 642

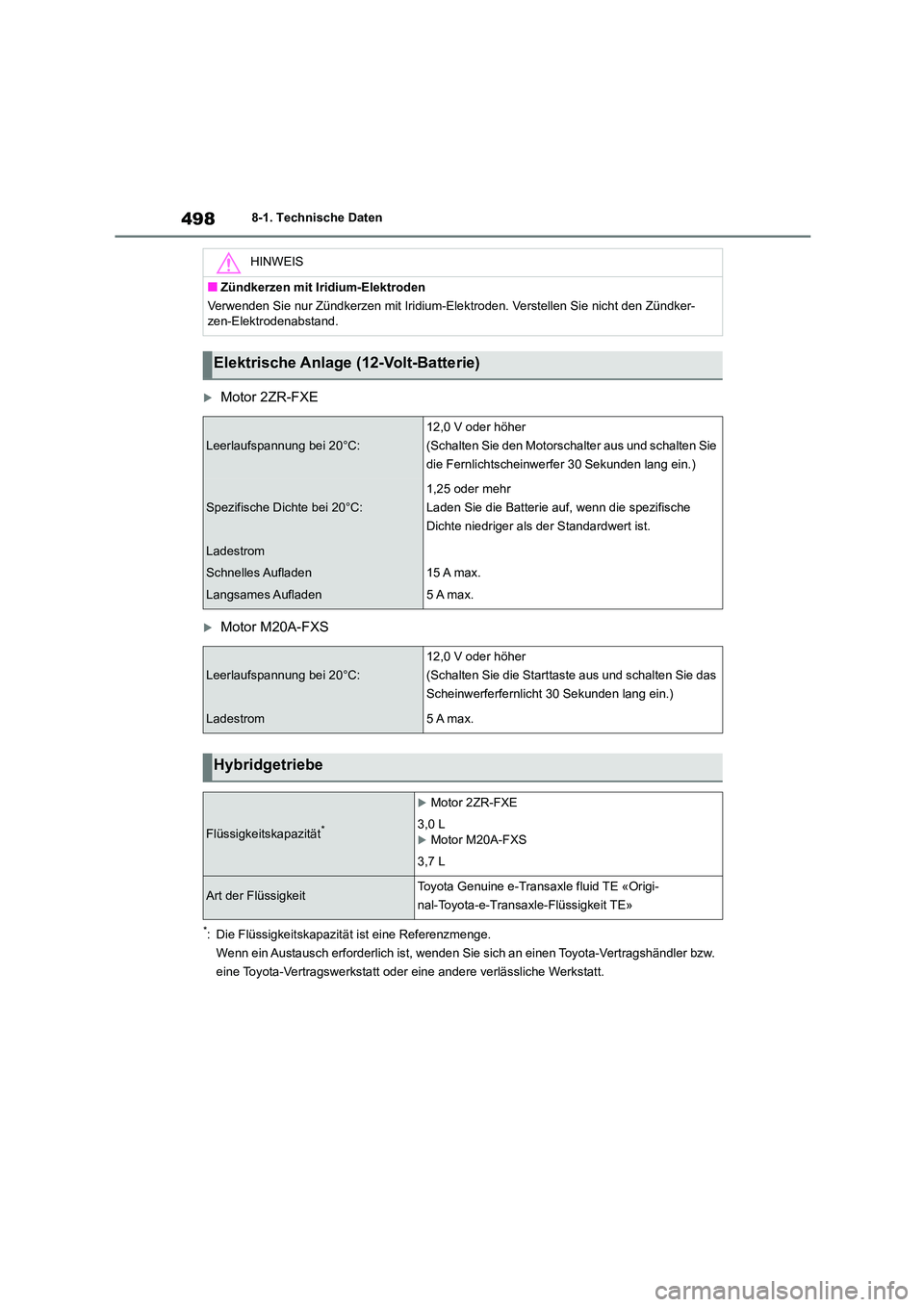

4988-1. Technische Daten
Motor 2ZR-FXE
Motor M20A-FXS
*: Die Flüssigkeitskapazität ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Si e sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
HINWEIS
■Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elek troden. Verstellen Sie nicht den Zündker-
zen-Elektrodenabstand.
Elektrische Anlage (12-Volt-Batterie)
Leerlaufspannung bei 20°C:
12,0 V oder höher
(Schalten Sie den Motorsc halter aus und schalten Sie
die Fernlichtscheinwerfer 30 Sekunden lang ein.)
Spezifische Dichte bei 20°C:
1,25 oder mehr
Laden Sie die Batterie auf, wenn die spezifische
Dichte niedriger als der Standardwert ist.
Ladestrom
Schnelles Aufladen
Langsames Aufladen
15 A max.
5 A max.
Leerlaufspannung bei 20°C:
12,0 V oder höher
(Schalten Sie die Starttast e aus und schalten Sie das
Scheinwerferfernlicht 30 Sekunden lang ein.)
Ladestrom5 A max.
Hybridgetriebe
Flüssigkeitskapazität*
Motor 2ZR-FXE
3,0 L
Motor M20A-FXS
3,7 L
Art der FlüssigkeitToyota Genuine e-Transa xle fluid TE «Origi-
nal-Toyota-e-Transaxle-Flüssigkeit TE»
