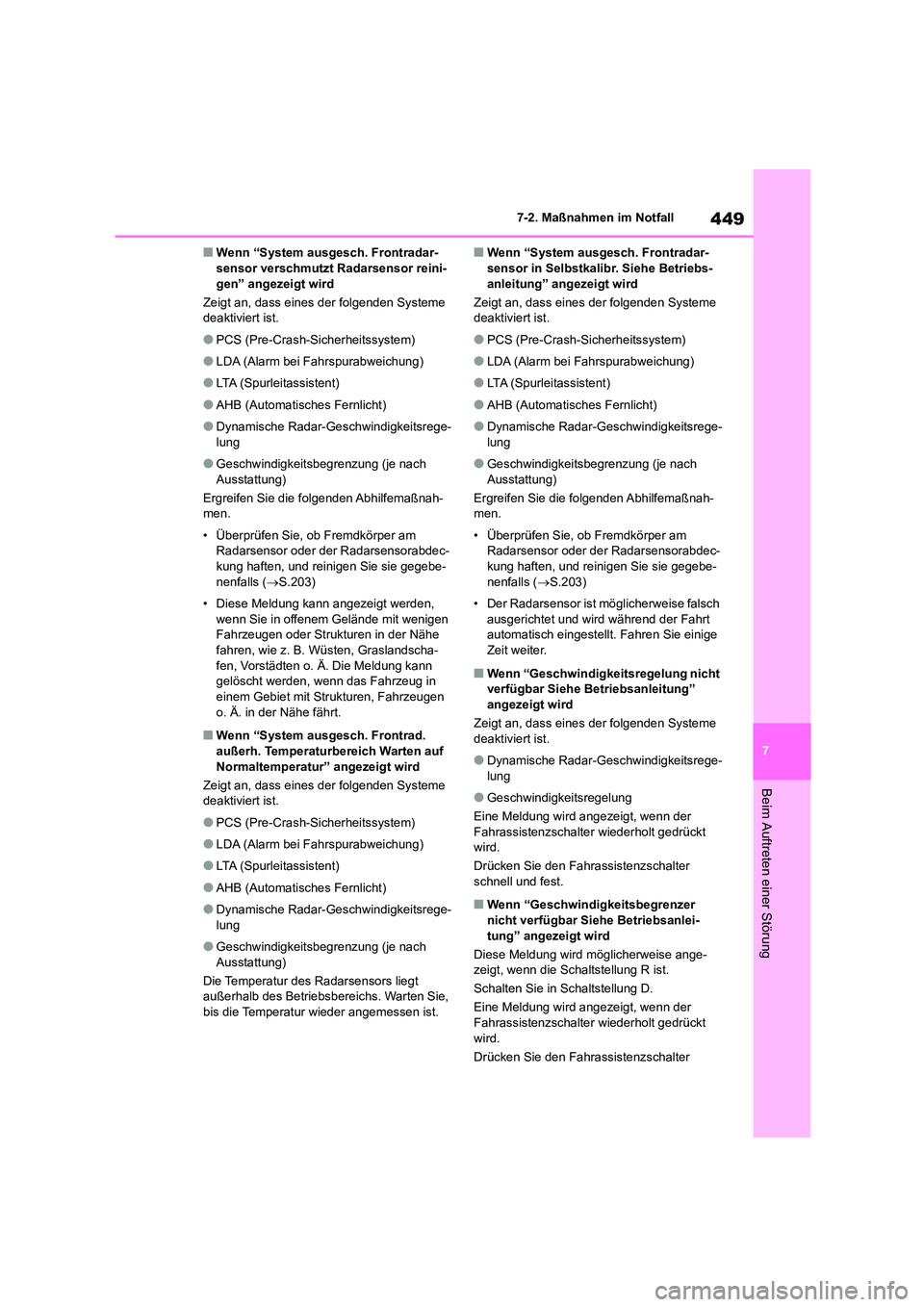

449
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Wenn “System ausgesch. Frontradar- sensor verschmutzt Radarsensor reini-
gen” angezeigt wird
Zeigt an, dass eines der folgenden Systeme
deaktiviert ist.
●PCS (Pre-Crash-Sicherheitssystem)
●LDA (Alarm bei Fahrspurabweichung)
●LTA (Spurleitassistent)
●AHB (Automatisches Fernlicht)
●Dynamische Radar-Geschwindigkeitsrege- lung
●Geschwindigkeitsbegrenzung (je nach Ausstattung)
Ergreifen Sie die folgenden Abhilfemaßnah-
men.
• Überprüfen Sie, ob Fremdkörper am
Radarsensor oder der Radarsensorabdec-
kung haften, und reinigen Sie sie gegebe- nenfalls ( S.203)
• Diese Meldung kann angezeigt werden, wenn Sie in offenem Gelände mit wenigen
Fahrzeugen oder Strukturen in der Nähe
fahren, wie z. B. Wüsten, Graslandscha- fen, Vorstädten o. Ä. Die Meldung kann
gelöscht werden, wenn das Fahrzeug in
einem Gebiet mit Strukturen, Fahrzeugen o. Ä. in der Nähe fährt.
■Wenn “System ausgesch. Frontrad.
außerh. Temperaturbereich Warten auf
Normaltemperatur” angezeigt wird
Zeigt an, dass eines der folgenden Systeme deaktiviert ist.
●PCS (Pre-Crash-Sicherheitssystem)
●LDA (Alarm bei Fahrspurabweichung)
●LTA (Spurleitassistent)
●AHB (Automatisches Fernlicht)
●Dynamische Radar-Geschwindigkeitsrege-
lung
●Geschwindigkeitsbegrenzung (je nach
Ausstattung)
Die Temperatur des Radarsensors liegt außerhalb des Betriebsbereichs. Warten Sie,
bis die Temperatur wieder angemessen ist.
■Wenn “System ausgesch. Frontradar- sensor in Selbstkalibr. Siehe Betriebs-
anleitung” angezeigt wird
Zeigt an, dass eines der folgenden Systeme
deaktiviert ist.
●PCS (Pre-Crash-Sicherheitssystem)
●LDA (Alarm bei Fahrspurabweichung)
●LTA (Spurleitassistent)
●AHB (Automatisches Fernlicht)
●Dynamische Radar-Ges chwindigkeitsrege- lung
●Geschwindigkeits begrenzung (je nach Ausstattung)
Ergreifen Sie die folgenden Abhilfemaßnah-
men.
• Überprüfen Sie, ob Fremdkörper am
Radarsensor oder der Radarsensorabdec-
kung haften, und reinigen Sie sie gegebe- nenfalls ( S.203)
• Der Radarsensor ist möglicherweise falsch ausgerichtet und wird während der Fahrt
automatisch eingestellt. Fahren Sie einige
Zeit weiter.
■Wenn “Geschwindigkeitsregelung nicht verfügbar Siehe Betriebsanleitung”
angezeigt wird
Zeigt an, dass eines der folgenden Systeme
deaktiviert ist.
●Dynamische Radar-Ges chwindigkeitsrege-
lung
●Geschwindigk eitsregelung
Eine Meldung wird angezeigt, wenn der
Fahrassistenzschalter wiederholt gedrückt wird.
Drücken Sie den Fahrassistenzschalter
schnell und fest.
■Wenn “Geschwindigkeitsbegrenzer
nicht verfügbar Siehe Betriebsanlei- tung” angezeigt wird
Diese Meldung wird möglicherweise ange-
zeigt, wenn die Schaltstellung R ist.
Schalten Sie in Schaltstellung D.
Eine Meldung wird angezeigt, wenn der
Fahrassistenzschalter wiederholt gedrückt wird.
Drücken Sie den Fahrassistenzschalter

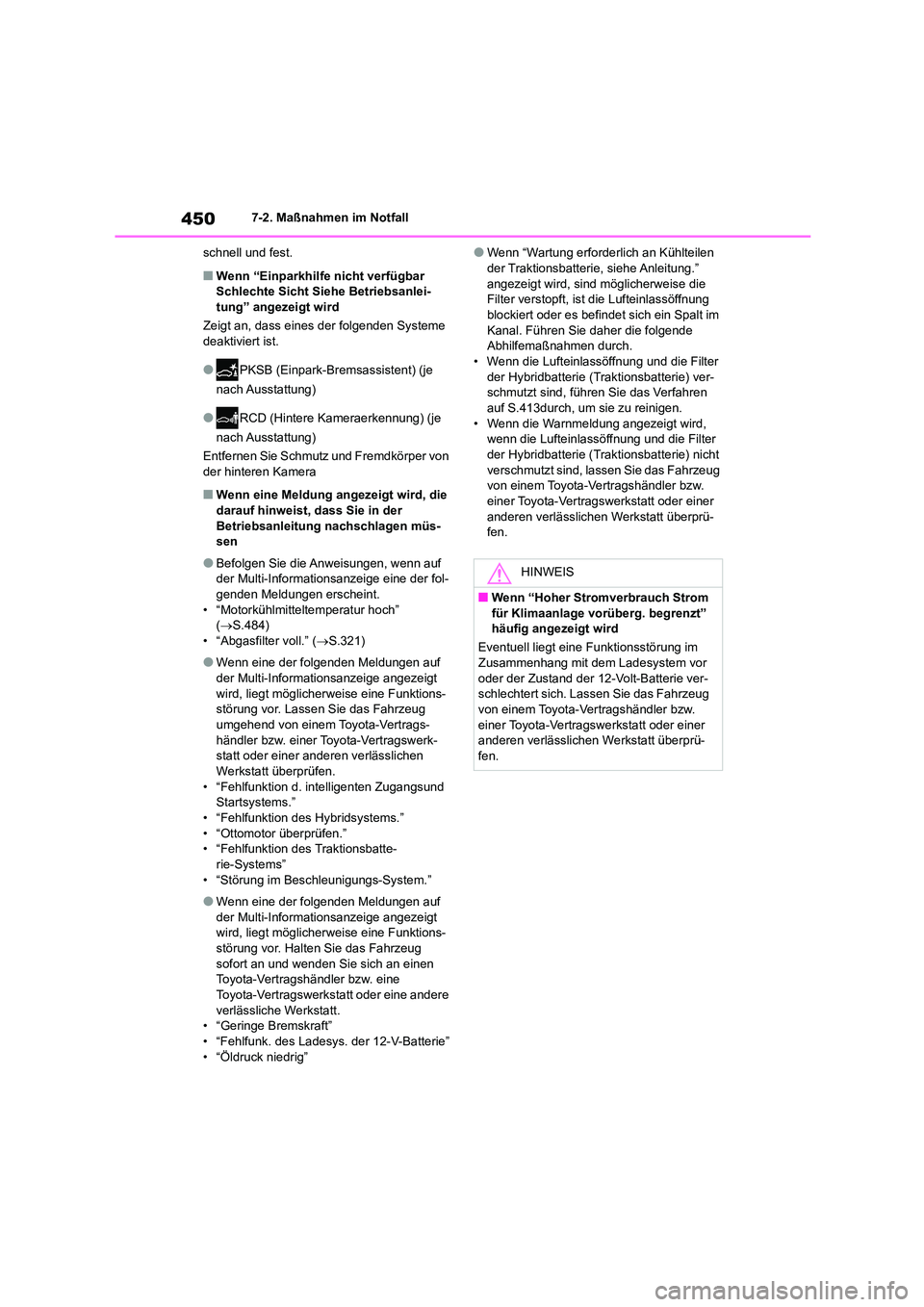

4507-2. Maßnahmen im Notfall
schnell und fest.
■Wenn “Einparkhilfe nicht verfügbar Schlechte Sicht Siehe Betriebsanlei-
tung” angezeigt wird
Zeigt an, dass eines der folgenden Systeme
deaktiviert ist.
●PKSB (Einpark-Bremsassistent) (je
nach Ausstattung)
●RCD (Hintere Kameraerkennung) (je
nach Ausstattung)
Entfernen Sie Schmutz und Fremdkörper von
der hinteren Kamera
■Wenn eine Meldung angezeigt wird, die
darauf hinweist, dass Sie in der Betriebsanleitung nachschlagen müs-
sen
●Befolgen Sie die Anweisungen, wenn auf
der Multi-Informationsanzeige eine der fol-
genden Meldungen erscheint. • “Motorkühlmitteltemperatur hoch”
( S.484)
• “Abgasfilter voll.” ( S.321)
●Wenn eine der folgenden Meldungen auf
der Multi-Informationsanzeige angezeigt wird, liegt möglicher weise eine Funktions-
störung vor. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässlichen
Werkstatt überprüfen. • “Fehlfunktion d. intelligenten Zugangsund
Startsystems.”
• “Fehlfunktion des Hybridsystems.” • “Ottomotor überprüfen.”
• “Fehlfunktion des Traktionsbatte-
rie-Systems” • “Störung im Beschleunigungs-System.”
●Wenn eine der folgenden Meldungen auf der Multi-Informationsanzeige angezeigt
wird, liegt möglicher weise eine Funktions-
störung vor. Halten Sie das Fahrzeug sofort an und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
• “Geringe Bremskraft”
• “Fehlfunk. des Ladesys. der 12-V-Batterie” • “Öldruck niedrig”
●Wenn “Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe Anleitung.”
angezeigt wird, sind möglicherweise die
Filter verstopft, ist die Lufteinlassöffnung blockiert oder es befi ndet sich ein Spalt im
Kanal. Führen Sie daher die folgende
Abhilfemaßnahmen durch. • Wenn die Lufteinlassöffnung und die Filter
der Hybridbatterie (Traktionsbatterie) ver-
schmutzt sind, führen Sie das Verfahren auf S.413durch, um sie zu reinigen.
• Wenn die Warnmeldung angezeigt wird,
wenn die Lufteinlassöffnung und die Filter
der Hybridbatterie (Traktionsbatterie) nicht verschmutzt sind, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprü-
fen.
HINWEIS
■Wenn “Hoher Stromverbrauch Strom für Klimaanlage vo rüberg. begrenzt”
häufig angezeigt wird
Eventuell liegt eine Funktionsstörung im
Zusammenhang mit dem Ladesystem vor oder der Zustand der 12-Volt-Batterie ver-
schlechtert sich. Las sen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt überprü-
fen.

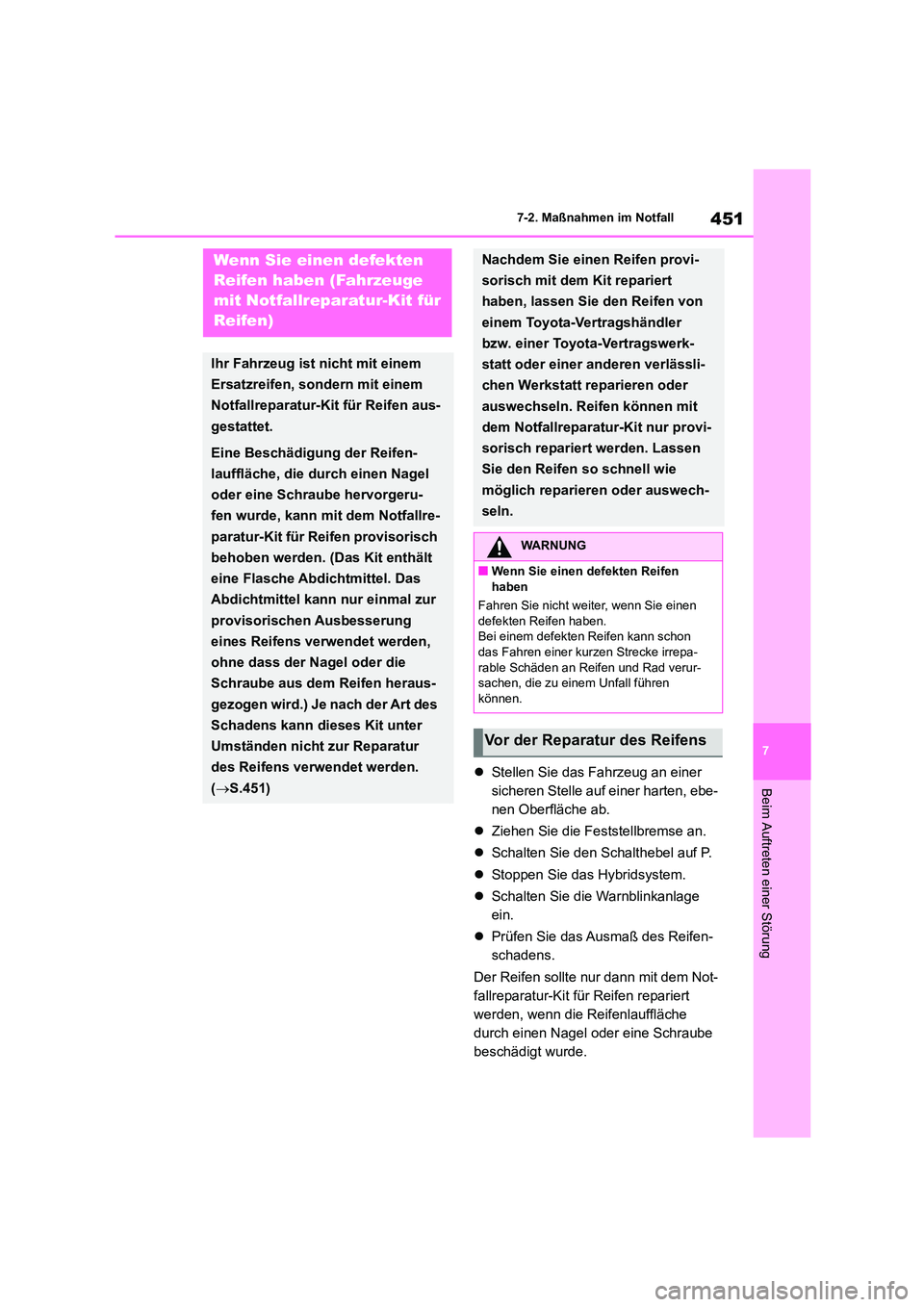

451
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung Stellen Sie das Fahrzeug an einer
sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
 Ziehen Sie die Feststellbremse an.
 Schalten Sie den Schalthebel auf P.
 Stoppen Sie das Hybridsystem.
 Schalten Sie die Warnblinkanlage
ein.
 Prüfen Sie das Ausmaß des Reifen-
schadens.
Der Reifen sollte nur dann mit dem Not-
fallreparatur-Kit für Reifen repariert
werden, wenn die Reifenlauffläche
durch einen Nagel oder eine Schraube
beschädigt wurde.
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Notfallreparatur-Kit für
Reifen)
Ihr Fahrzeug ist nicht mit einem
Ersatzreifen, sondern mit einem
Notfallreparatur-Kit für Reifen aus-
gestattet.
Eine Beschädigung der Reifen-
lauffläche, die durch einen Nagel
oder eine Schraube hervorgeru-
fen wurde, kann mit dem Notfallre-
paratur-Kit für Reifen provisorisch
behoben werden. (Das Kit enthält
eine Flasche Abdichtmittel. Das
Abdichtmittel kann nur einmal zur
provisorischen Ausbesserung
eines Reifens verwendet werden,
ohne dass der Nagel oder die
Schraube aus dem Reifen heraus-
gezogen wird.) Je nach der Art des
Schadens kann dieses Kit unter
Umständen nicht zur Reparatur
des Reifens verwendet werden.
( S.451)
Nachdem Sie einen Reifen provi-
sorisch mit dem Kit repariert
haben, lassen Sie den Reifen von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässli-
chen Werkstatt reparieren oder
auswechseln. Reifen können mit
dem Notfallreparatur-Kit nur provi-
sorisch repariert werden. Lassen
Sie den Reifen so schnell wie
möglich reparieren oder auswech-
seln.
WARNUNG
■Wenn Sie einen defekten Reifen
haben
Fahren Sie nicht weiter, wenn Sie einen
defekten Reifen haben. Bei einem defekten Reifen kann schon
das Fahren einer kurzen Strecke irrepa-
rable Schäden an Reifen und Rad verur-
sachen, die zu einem Unfall führen können.
Vor der Reparatur des Reifens

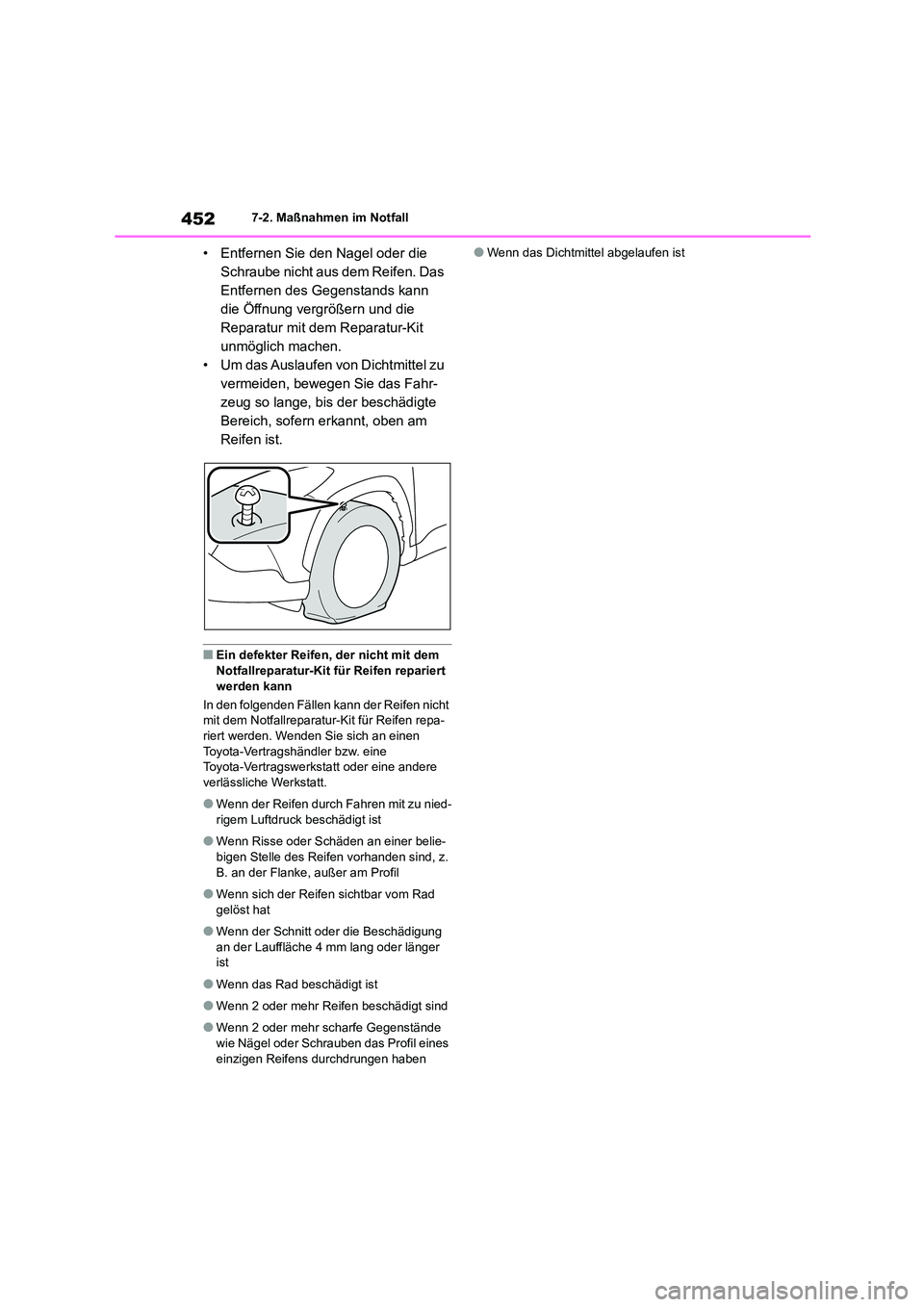

4527-2. Maßnahmen im Notfall
• Entfernen Sie den Nagel oder die
Schraube nicht aus dem Reifen. Das
Entfernen des Gegenstands kann
die Öffnung vergrößern und die
Reparatur mit dem Reparatur-Kit
unmöglich machen.
• Um das Auslaufen von Dichtmittel zu
vermeiden, bewegen Sie das Fahr-
zeug so lange, bis der beschädigte
Bereich, sofern erkannt, oben am
Reifen ist.
■Ein defekter Reifen, der nicht mit dem
Notfallreparatur-Kit für Reifen repariert
werden kann
In den folgenden Fällen kann der Reifen nicht mit dem Notfallreparatur-Kit für Reifen repa-
riert werden. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
●Wenn der Reifen durch Fahren mit zu nied-
rigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an einer belie-
bigen Stelle des Reifen vorhanden sind, z.
B. an der Flanke, außer am Profil
●Wenn sich der Reifen sichtbar vom Rad
gelöst hat
●Wenn der Schnitt oder die Beschädigung
an der Lauffläche 4 mm lang oder länger ist
●Wenn das Rad beschädigt ist
●Wenn 2 oder mehr Reifen beschädigt sind
●Wenn 2 oder mehr scharfe Gegenstände
wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist

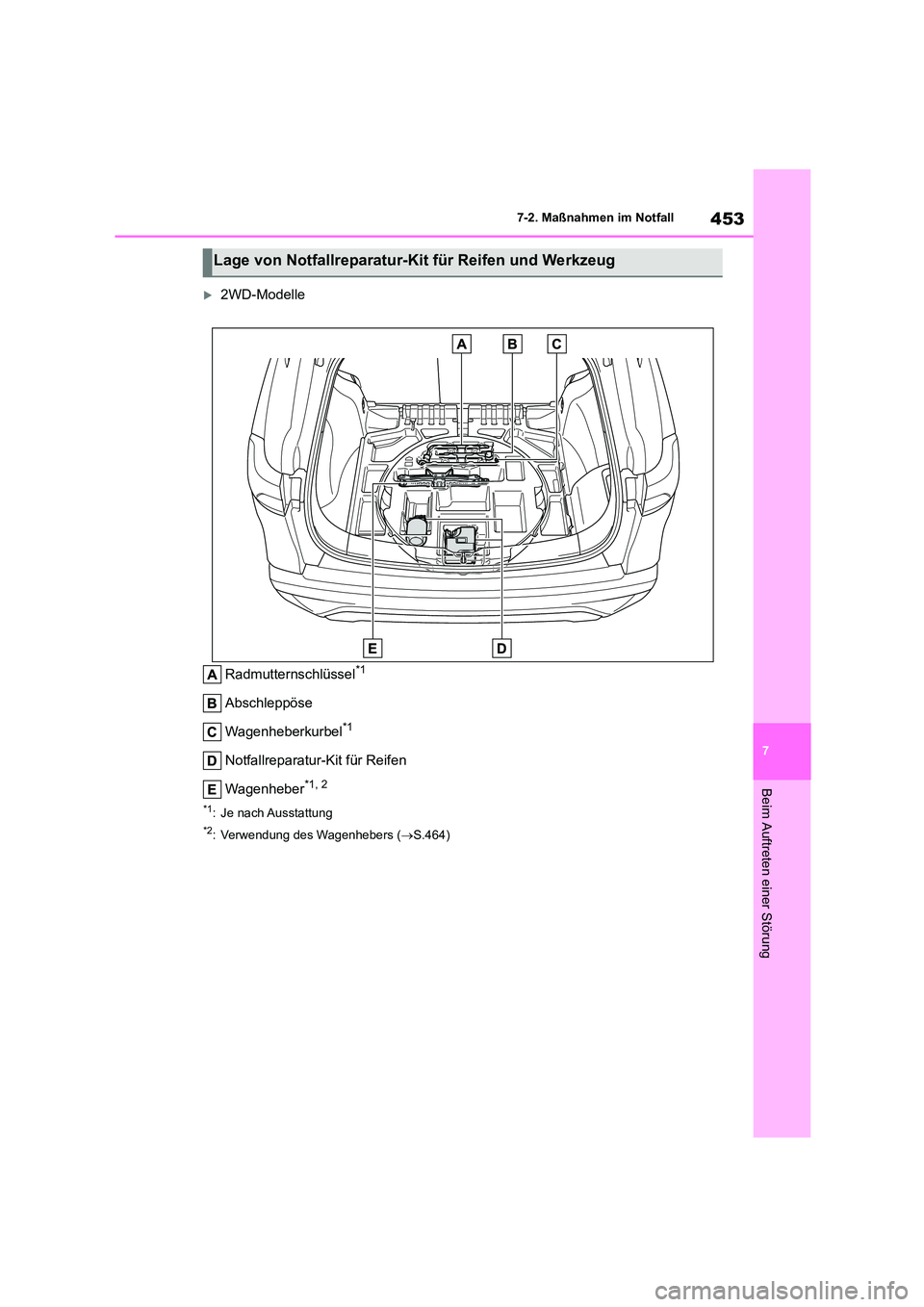

453
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
2WD-Modelle
Radmutternschlüssel*1
Abschleppöse
Wagenheberkurbel*1
Notfallreparatur-Kit für Reifen
Wagenheber*1, 2
*1: Je nach Ausstattung
*2: Verwendung des Wagenhebers ( S.464)
Lage von Notfallreparatur-Kit für Reifen und Werkzeug

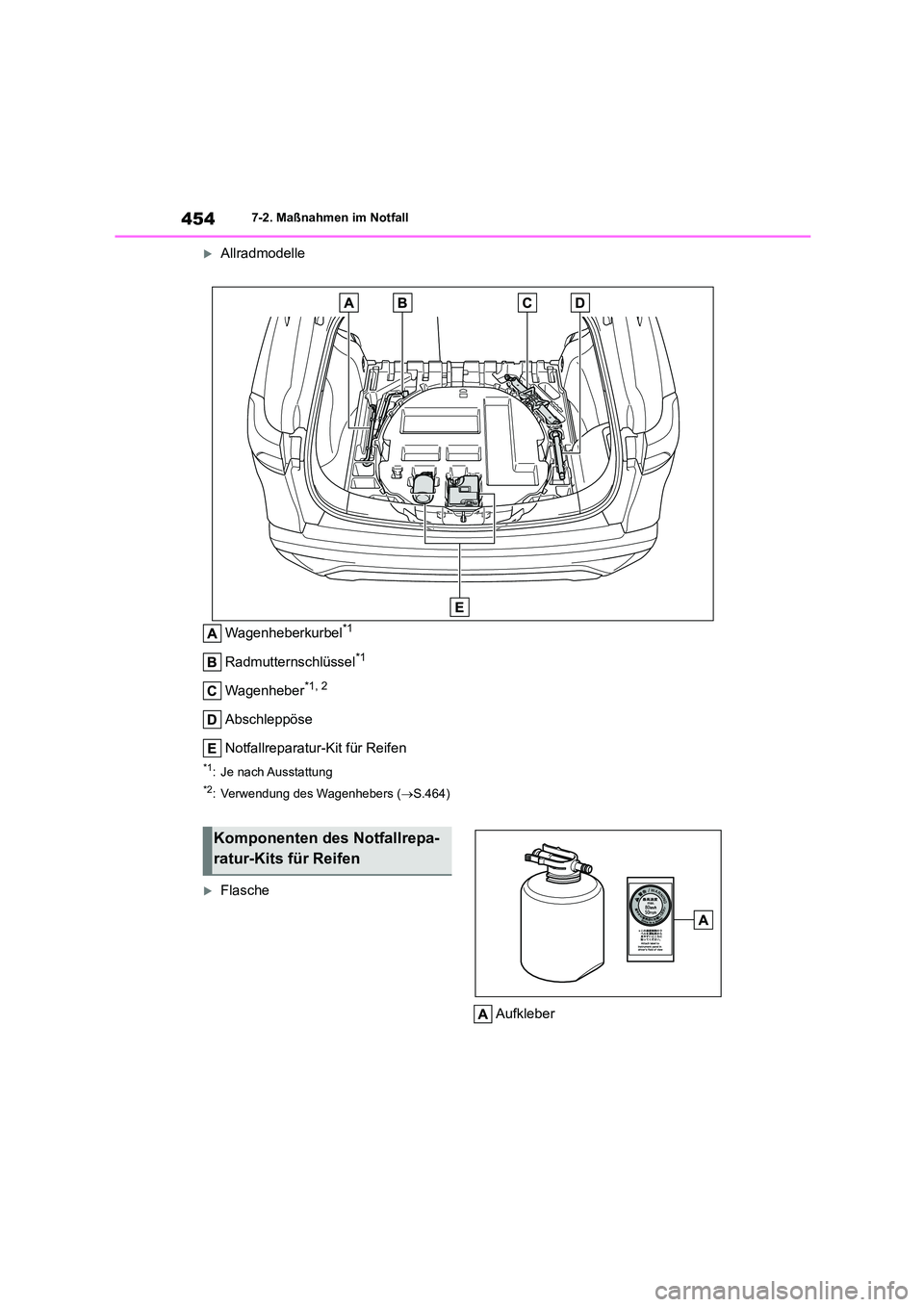

4547-2. Maßnahmen im Notfall
Allradmodelle
Wagenheberkurbel*1
Radmutternschlüssel*1
Wagenheber*1, 2
Abschleppöse
Notfallreparatur-Kit für Reifen
*1: Je nach Ausstattung
*2: Verwendung des Wagenhebers ( S.464)
Flasche
Aufkleber
Komponenten des Notfallrepa-
ratur-Kits für Reifen

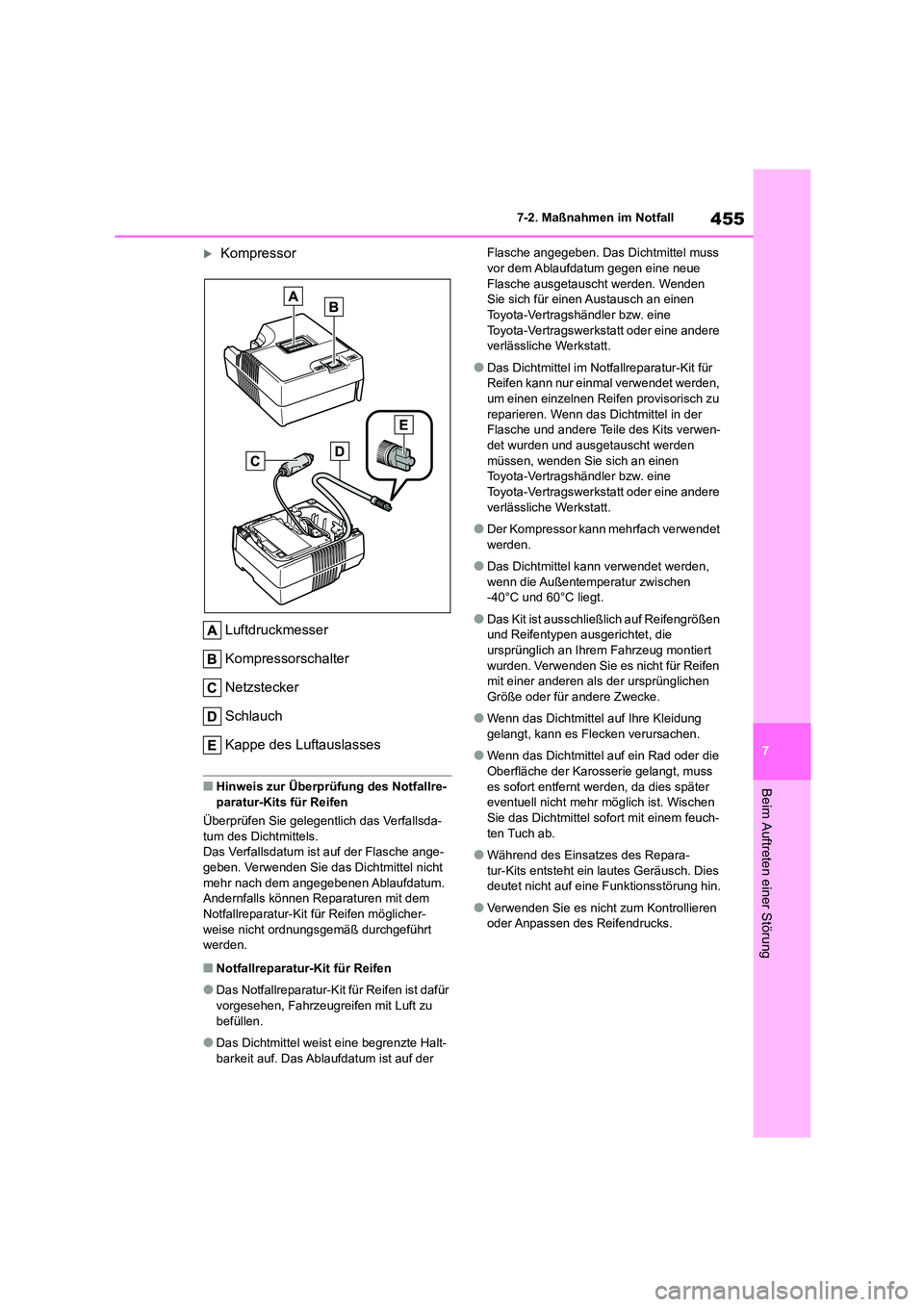

455
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Kompressor
Luftdruckmesser
Kompressorschalter
Netzstecker
Schlauch
Kappe des Luftauslasses
■Hinweis zur Überprüfung des Notfallre-
paratur-Kits für Reifen
Überprüfen Sie gelegentlich das Verfallsda-
tum des Dichtmittels. Das Verfallsdatum ist auf der Flasche ange-
geben. Verwenden Sie das Dichtmittel nicht
mehr nach dem angegebenen Ablaufdatum. Andernfalls können Reparaturen mit dem
Notfallreparatur-Kit für Reifen möglicher-
weise nicht ordnungsgemäß durchgeführt werden.
■Notfallreparatur-Kit für Reifen
●Das Notfallreparatur-Kit für Reifen ist dafür vorgesehen, Fahrzeugreifen mit Luft zu
befüllen.
●Das Dichtmittel weist eine begrenzte Halt-
barkeit auf. Das Ablaufdatum ist auf der
Flasche angegeben. Das Dichtmittel muss vor dem Ablaufdatum gegen eine neue
Flasche ausgetauscht werden. Wenden
Sie sich für einen Austausch an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
●Das Dichtmittel im Notfallreparatur-Kit für
Reifen kann nur einmal verwendet werden, um einen einzelnen Reifen provisorisch zu
reparieren. Wenn das Dichtmittel in der
Flasche und andere Teile des Kits verwen-
det wurden und ausgetauscht werden müssen, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Der Kompressor kann mehrfach verwendet werden.
●Das Dichtmittel kann verwendet werden, wenn die Außentemperatur zwischen
-40°C und 60°C liegt.
●Das Kit ist ausschließlich auf Reifengrößen
und Reifentypen ausgerichtet, die
ursprünglich an Ihrem Fahrzeug montiert wurden. Verwenden Sie es nicht für Reifen
mit einer anderen als der ursprünglichen
Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf Ihre Kleidung
gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf ein Rad oder die
Oberfläche der Karosserie gelangt, muss es sofort entfernt werden, da dies später
eventuell nicht mehr möglich ist. Wischen
Sie das Dichtmittel sofort mit einem feuch- ten Tuch ab.
●Während des Einsatzes des Repara-tur-Kits entsteht ein lautes Geräusch. Dies
deutet nicht auf eine Funktionsstörung hin.
●Verwenden Sie es nicht zum Kontrollieren
oder Anpassen des Reifendrucks.

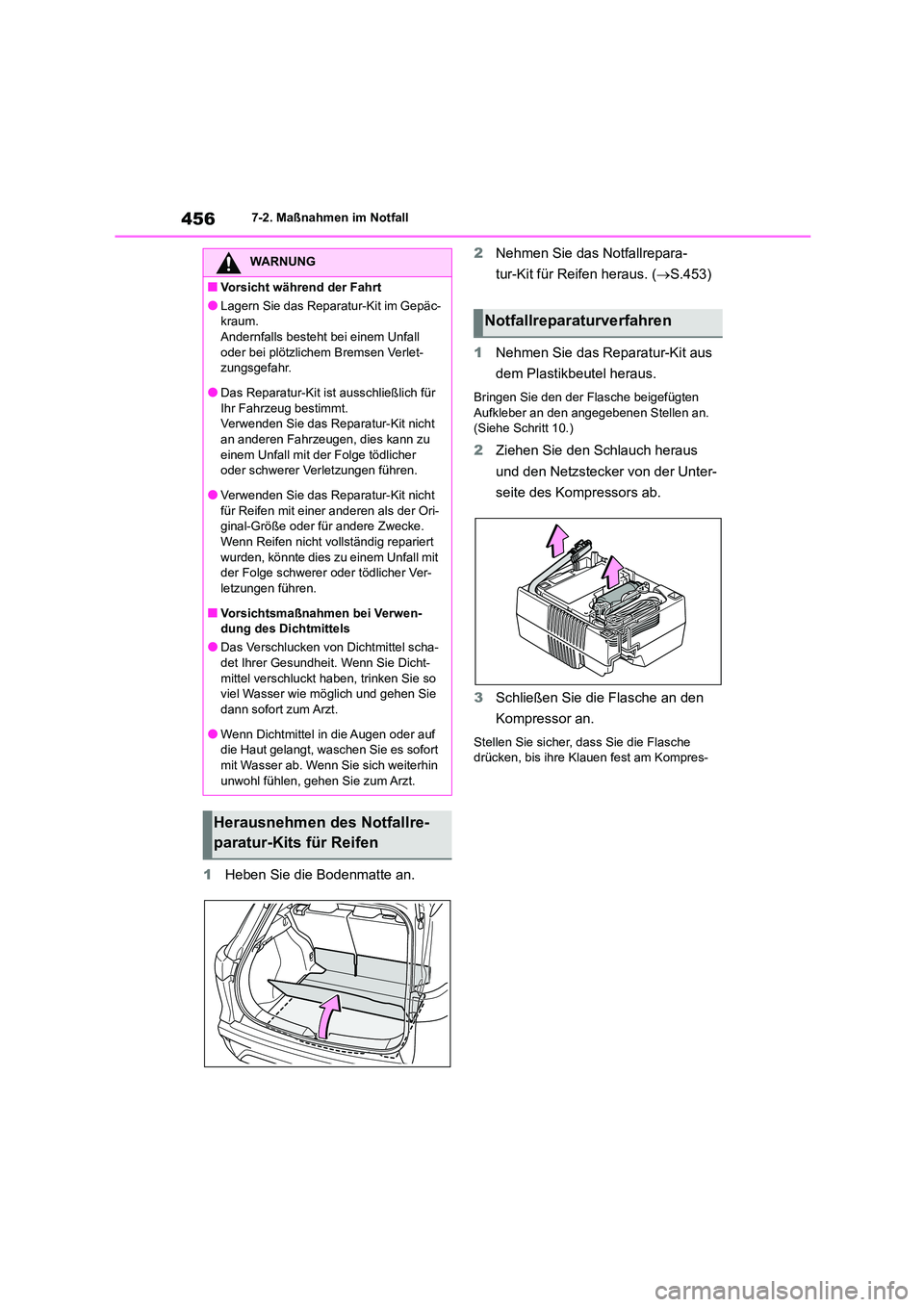

4567-2. Maßnahmen im Notfall
1Heben Sie die Bodenmatte an.
2 Nehmen Sie das Notfallrepara-
tur-Kit für Reifen heraus. ( S.453)
1 Nehmen Sie das Reparatur-Kit aus
dem Plastikbeutel heraus.
Bringen Sie den der Flasche beigefügten
Aufkleber an den angegebenen Stellen an. (Siehe Schritt 10.)
2 Ziehen Sie den Schlauch heraus
und den Netzstecker von der Unter-
seite des Kompressors ab.
3 Schließen Sie die Flasche an den
Kompressor an.
Stellen Sie sicher, dass Sie die Flasche drücken, bis ihre Klauen fest am Kompres-
WARNUNG
■Vorsicht während der Fahrt
●Lagern Sie das Reparatur-Kit im Gepäc-
kraum.
Andernfalls besteht bei einem Unfall oder bei plötzlichem Bremsen Verlet-
zungsgefahr.
●Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug bestimmt.
Verwenden Sie das Reparatur-Kit nicht
an anderen Fahrzeugen, dies kann zu einem Unfall mit der Folge tödlicher
oder schwerer Verletzungen führen.
●Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der Ori-
ginal-Größe oder für andere Zwecke.
Wenn Reifen nicht vollständig repariert wurden, könnte dies zu einem Unfall mit
der Folge schwerer oder tödlicher Ver-
letzungen führen.
■Vorsichtsmaßnahmen bei Verwen-
dung des Dichtmittels
●Das Verschlucken von Dichtmittel scha-
det Ihrer Gesundheit. Wenn Sie Dicht- mittel verschluckt haben, trinken Sie so
viel Wasser wie möglich und gehen Sie
dann sofort zum Arzt.
●Wenn Dichtmittel in die Augen oder auf die Haut gelangt, waschen Sie es sofort
mit Wasser ab. Wenn Sie sich weiterhin
unwohl fühlen, gehen Sie zum Arzt.
Herausnehmen des Notfallre-
paratur-Kits für Reifen
Notfallreparaturverfahren

457
7
7-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

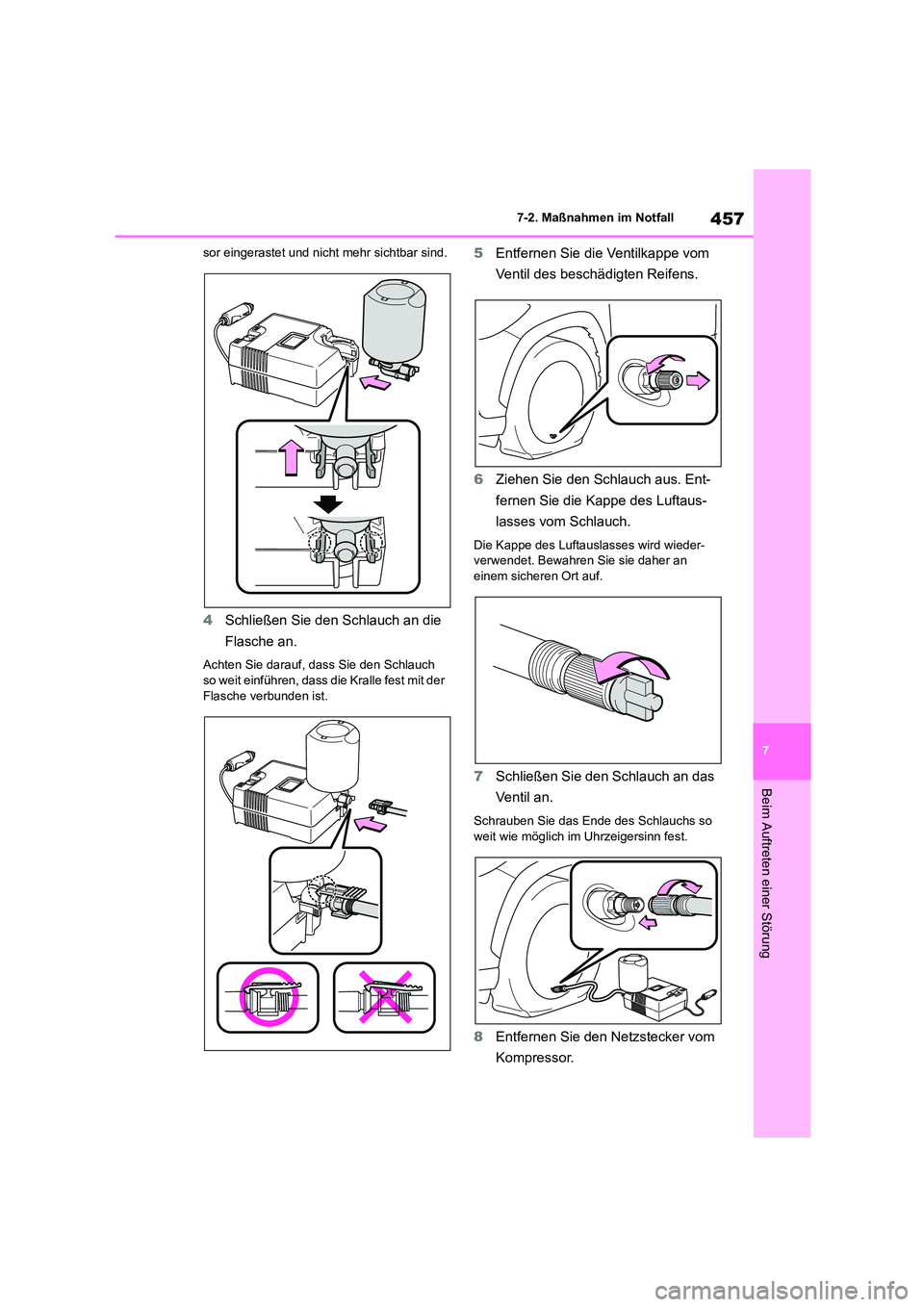

sor eingerastet und nicht mehr sichtbar sind.
4 Schließen Sie den Schlauch an die
Flasche an.
Achten Sie darauf, dass Sie den Schlauch so weit einführen, dass die Kralle fest mit der
Flasche verbunden ist.
5 Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
6 Ziehen Sie den Schlauch aus. Ent-
fernen Sie die Kappe des Luftaus-
lasses vom Schlauch.
Die Kappe des Luftauslasses wird wieder-
verwendet. Bewahren Sie sie daher an einem sicheren Ort auf.
7 Schließen Sie den Schlauch an das
Ventil an.
Schrauben Sie das Ende des Schlauchs so
weit wie möglich im Uhrzeigersinn fest.
8 Entfernen Sie den Netzstecker vom
Kompressor.

4587-2. Maßnahmen im Notfall

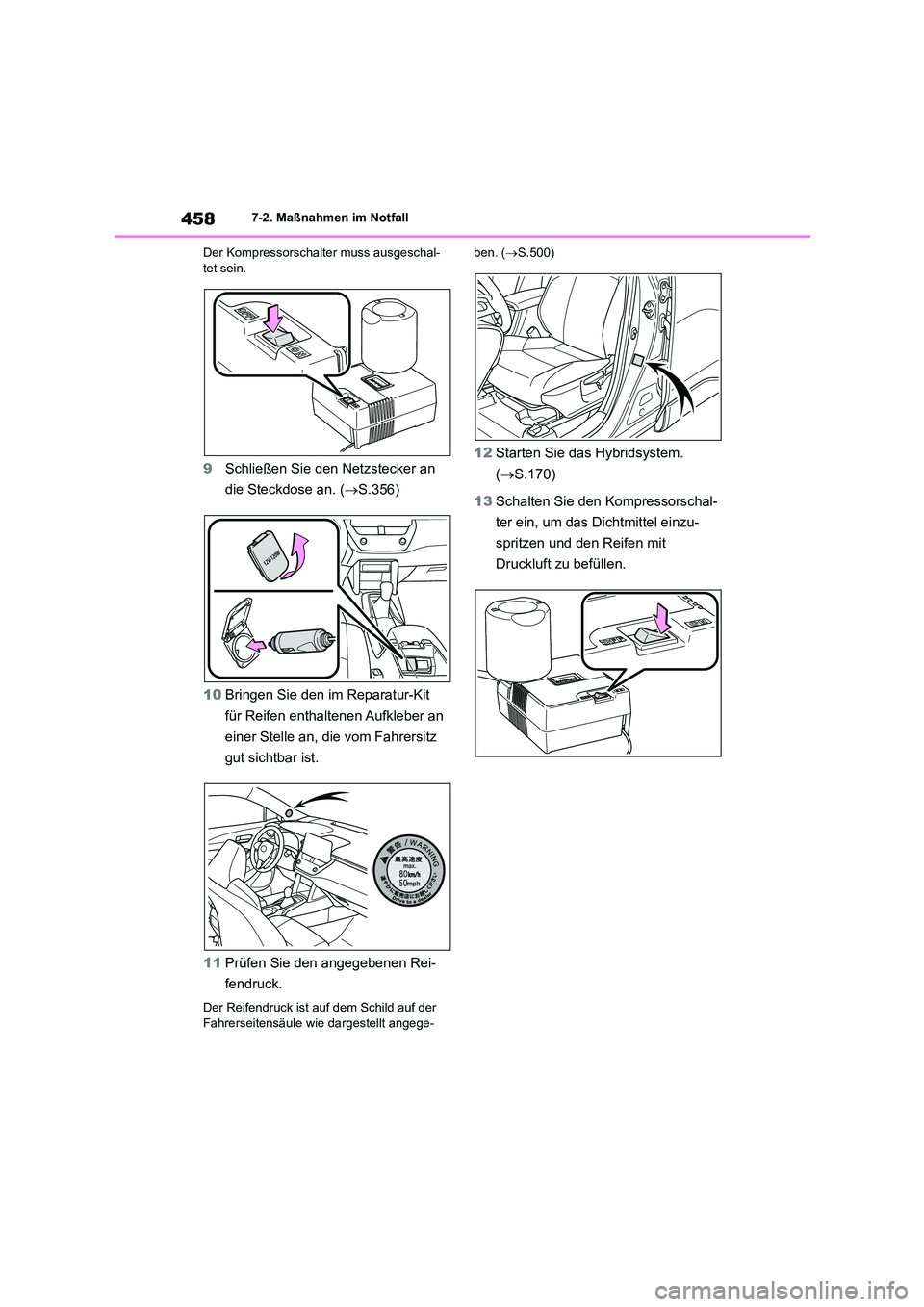

Der Kompressorschalter muss ausgeschal- tet sein.
9 Schließen Sie den Netzstecker an
die Steckdose an. ( S.356)
10 Bringen Sie den im Reparatur-Kit
für Reifen enthaltenen Aufkleber an
einer Stelle an, die vom Fahrersitz
gut sichtbar ist.
11 Prüfen Sie den angegebenen Rei-
fendruck.
Der Reifendruck ist auf dem Schild auf der Fahrerseitensäule wie dargestellt angege-
ben. ( S.500)
12Starten Sie das Hybridsystem.
( S.170)
13 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzu-
spritzen und den Reifen mit
Druckluft zu befüllen.
