• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt.
• Använd våtservetter med alkohol eller
liknande för att ta bort
oljeavlagringar.
VARNING!
När bilen ska tvättas
Vatten får inte användas i
motorrummet. Det kan orsaka brand i
de elektriska komponenterna.
Vid rengöring av vindrutan (modeller
med vindrutetorkare med
regnsensorer)
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge "AUTO" kan
torkarna starta oavsiktligt i följande
situationer, och det kan leda till att
händer kan fastna eller andra allvarliga
skador, eller orsaka skador på
torkarbladen.
AAvstängd
BAUTO
• Om en hand vidrör vindrutans övre
del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls
nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
Säkerhetsåtgärder beträffande
avgasröret
Den heta avgasen gör att avgasröret blir
hett. Vidrör inte röret förrän det har
svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett
avgasrör.
VARNING!(Fortsättning)
Säkerhetsåtgärd för bakre
stötfångaren
Om lacken på bakre stötfångaren är
kantstött eller repad fungerar följande
system eventuellt inte på rätt sätt. Om
detta skulle inträffa ska du rådfråga en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Toyota Safety Sense
• BSM (i förekommande fall)
• RCTA
• Safe Exit Assist (i förekommande fall)
• PKSB
OBSERVERA
För att undvika att lackytan försämras
och att korrosion uppstår på kaross
och komponenter (aluminiumfälgar
etc.)
• Tvätta bilen omedelbart i följande fall:
– Efter körning i eller nära
kustområden
– Efter körning på saltade vägar
– Om det finns tjära eller sav från träd
på lacken
– Om döda insekter eller
fågelspillning har fastnat på lacken
– Efter körning i trakter där luften är
rökig, sotig, dammig, järnhaltig eller
kemikaliehaltig
– Om bilen blivit mycket smutsig av
damm eller lera
– Om vätskor som t.ex. bensen eller
bensin har spillts på lackerade ytor
• Om lacken är stött eller repad ska den
lagas omedelbart.
• Förhindra att fälgarna rostar genom
att avlägsna all smuts och placera
hjulen i ett utrymme med låg
luftfuktighet vid förvaring.
Rengöring av extern belysning
• Tvätta noggrant. Använd inga
organiska medel och skrubba inte med
hård borste. Lampornas ytor kan
skadas.
6.1 Underhåll och skötsel
289
6
Underhåll och skötsel

OBSERVERA(Fortsättning)
• Vaxa inte lampornas ytor. Vax kan
skada lampglaset.
Undvik att torkararmarna skadas
När du lyfter upp torkararmarna från
vindrutan, dra först upp torkararmen på
förarsidan, och därefter torkararmen på
passagerarsidan. Börja med
torkararmen på passagerarsidan när du
ska återställa torkararmarna till
ursprungsläget.
I en automatisk biltvätt (modeller med
vindrutetorkare med regnsensorer)
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge "AUTO" kan
torkarna aktiveras och torkarbladen kan
då skadas.
I en högtrycksbiltvätt
• Spruta inte vatten med högt tryck på
kameran eller omgivande ytor när
bilen tvättas. Stöten från vatten med
högt tryck kan orsaka en
funktionsstörning i enheten.
• Spruta inte vatten direkt på radarn
som är placerad bakom emblemet.
Den kan i så fall skadas.
• Låt inte munstycket komma i
närheten av damasker (skydd av
gummi eller harts), anslutningsdon
eller följande delar. Delarna kan
skadas om de utsätts för vatten under
högt tryck.
– Delar i drivsystemet
– Delar i styrsystemet
– Delar i hjulupphängningen
– Delar i bromssystemet
• Håll rengöringsmunstycket på minst
30 cm avstånd från bilens kaross.
Annars kan plastdelar, exempelvis
lister och stötfångare, deformeras.
HÃ¥ll inte heller kvar munstycket
oavbrutet på samma plats.
•
Spruta inte vatten oavbrutet på
vindrutans nedre del. Om vatten tränger
in i luftkonditioneringssystemets
luftintag, placerat på vindrutans nedre
del kommer luftkonditioneringen
eventuellt inte att fungera på rätt sätt.
OBSERVERA(Fortsättning)
• Tvätta inte bilens underrede med en
högtrycksbiltvätt.
6.1.2 Rengöra och skydda bilens
interiör
Rengör varje del och material på det sätt
som är lämpligt för delen och materialet.
Skydda bilens interiör
• Avlägsna smuts eller damm med en
dammsugare. Torka av smutsiga ytor
med en trasa som fuktats i ljummet
vatten.
• Smuts som inte går att tas bort ska
torkas av med en mjuk trasa fuktad
med neutralt rengöringsmedel
utspätt till cirka 1 %. Vrid ur
överflödigt vatten från trasan och
torka noga bort varje spår av
rengöringsmedel och vatten.
Schamponering av mattor
Det finns många typer av mattschampo
på marknaden. Tvätta mattan genom att
stryka på skummet med en svamp eller
borste. Arbeta med cirkelrörelser. Använd
inte vatten. Torka av smutsiga ytor och låt
dem torka. Resultatet blir bäst om du
håller mattan så torr som möjligt.
Hantera säkerhetsbälten
Rengör med mild tvållösning eller
ljummet vatten. Använd en trasa eller
svamp. Kontrollera regelbundet att
bältena inte är för slitna, fransiga eller
skadade.
VARNING!
Vatten i bilen
• Spill eller stänk inte vätskor inne i
bilen, t.ex. på golvet, i
luftintagsventilen till hybridbatteriet
och i bagagerummet. (→Sid. 290)
Det leda till att hybridbatteriet,
elektriska komponenter etc blir
defekta eller börjar brinna.
6.1 Underhåll och skötsel
290

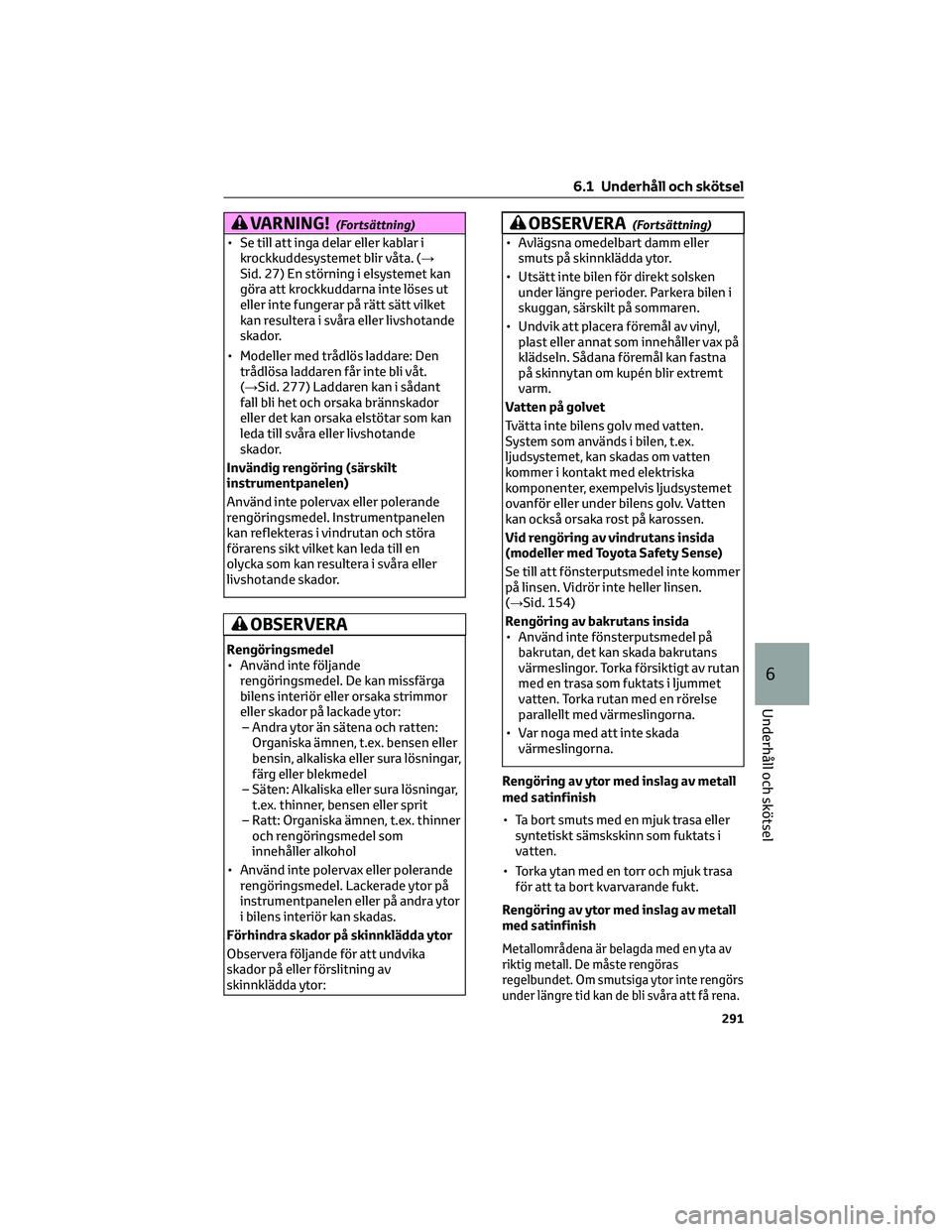

VARNING!(Fortsättning)
• Se till att inga delar eller kablar i
krockkuddesystemet blir våta. (→
Sid. 27) En störning i elsystemet kan
göra att krockkuddarna inte löses ut
eller inte fungerar på rätt sätt vilket
kan resultera i svåra eller livshotande
skador.
• Modeller med trådlös laddare: Den
trådlösa laddaren får inte bli våt.
(→Sid. 277) Laddaren kan i sådant
fall bli het och orsaka brännskador
eller det kan orsaka elstötar som kan
leda till svåra eller livshotande
skador.
Invändig rengöring (särskilt
instrumentpanelen)
Använd inte polervax eller polerande
rengöringsmedel. Instrumentpanelen
kan reflekteras i vindrutan och störa
förarens sikt vilket kan leda till en
olycka som kan resultera i svåra eller
livshotande skador.
OBSERVERA
Rengöringsmedel
• Använd inte följande
rengöringsmedel. De kan missfärga
bilens interiör eller orsaka strimmor
eller skador på lackade ytor:
– Andra ytor än sätena och ratten:
Organiska ämnen, t.ex. bensen eller
bensin, alkaliska eller sura lösningar,
färg eller blekmedel
– Säten: Alkaliska eller sura lösningar,
t.ex. thinner, bensen eller sprit
– Ratt: Organiska ämnen, t.ex. thinner
och rengöringsmedel som
innehåller alkohol
• Använd inte polervax eller polerande
rengöringsmedel. Lackerade ytor på
instrumentpanelen eller på andra ytor
i bilens interiör kan skadas.
Förhindra skador på skinnklädda ytor
Observera följande för att undvika
skador på eller förslitning av
skinnklädda ytor:
OBSERVERA(Fortsättning)
• Avlägsna omedelbart damm eller
smuts på skinnklädda ytor.
• Utsätt inte bilen för direkt solsken
under längre perioder. Parkera bilen i
skuggan, särskilt på sommaren.
• Undvik att placera föremål av vinyl,
plast eller annat som innehåller vax på
klädseln. Sådana föremål kan fastna
på skinnytan om kupén blir extremt
varm.
Vatten på golvet
Tvätta inte bilens golv med vatten.
System som används i bilen, t.ex.
ljudsystemet, kan skadas om vatten
kommer i kontakt med elektriska
komponenter, exempelvis ljudsystemet
ovanför eller under bilens golv. Vatten
kan också orsaka rost på karossen.
Vid rengöring av vindrutans insida
(modeller med Toyota Safety Sense)
Se till att fönsterputsmedel inte kommer
på linsen. Vidrör inte heller linsen.
(→Sid. 154)
Rengöring av bakrutans insida
• Använd inte fönsterputsmedel på
bakrutan, det kan skada bakrutans
värmeslingor. Torka försiktigt av rutan
med en trasa som fuktats i ljummet
vatten. Torka rutan med en rörelse
parallellt med värmeslingorna.
• Var noga med att inte skada
värmeslingorna.
Rengöring av ytor med inslag av metall
med satinfinish
• Ta bort smuts med en mjuk trasa eller
syntetiskt sämskskinn som fuktats i
vatten.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt.
Rengöring av ytor med inslag av metall
med satinfinish
Metallområdena är belagda med en yta av
riktig metall. De måste rengöras
regelbundet. Om smutsiga ytor inte rengörs
under längre tid kan de bli svåra att få rena.
6.1 Underhåll och skötsel
291
6
Underhåll och skötsel

Rengöring av skinnklädda ytor
• Avlägsna smuts eller damm med en
dammsugare.
• Torka bort smuts och damm med en
mjuk trasa som fuktats med utspätt
rengöringsmedel.
Använd en 5-procentig lösning av
ylletvättmedel och vatten
• Torka sedan med en ren trasa noga
bort varje spår av tvättmedel och
vatten.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt. Låt
skinnet sedan lufttorka på en plats
med god ventilation och i skugga.
Skötsel av skinnklädda ytor
Toyota rekommenderar att kupén rengörs
åtminstone två gånger om året för att
bibehålla kvaliteten på bilens interiör.
Rengöring av ytor med syntetläder
• Avlägsna smuts eller damm med en
dammsugare.
• Torka rent med en mjuk trasa som
fuktats med neutralt rengöringsmedel
utspätt till cirka 1 %.
• Vrid ur överflödigt vatten från trasan
och torka noga bort varje spår av
rengöringsmedel och vatten.
6.2 Underhåll
6.2.1 Underhållsbehov
Daglig skötsel och regelbundet underhåll
är nödvändigt för att din bil ska vara säker
och ekonomisk att köra. Toyota
rekommenderar nedanstående underhåll.
Vem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick
rekommenderar Toyota att alla kontroller
och reparationer samt allt underhåll utförs
av en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. För reparationer och underhåll
som täcks av bilens garanti bör du uppsökaen auktoriserad Toyota-återförsäljare eller
Toyota-verkstad som använder
originaldelar från Toyota vid alla slags
reparationer. Det kan också vara
fördelaktigt att använda auktoriserade
Toyota-återförsäljare eller Toyota-
verkstäder för reparationer som inte täcks
av bilens garanti. På grund av att de är
erfarna specialister på Toyotabilar kan
medlemmar av Toyotas nätverk hjälpa dig
vid alla typer av problem som kan dyka upp.
Din Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning utför noggrant alla moment
enligt serviceschemat – tillförlitligt och
ekonomiskt – tack vare sin erfarenhet av
Toyotabilar.
VARNING!
Om din bil inte underhålls på rätt sätt
Felaktigt underhåll kan leda till
allvarliga skador på bilen och i värsta
fall svåra eller livshotande
personskador.
Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna
tillbehör som innehåller bly och
blyföreningar kan orsaka hjärnskador.
Tvätta händerna efter hantering.
(→Sid. 302)
Service enligt serviceintervall
Regelbundet underhåll bör utföras vid
angivna intervall enligt serviceschemat.
Komplett information om service och
underhåll finns i häftet "Service &
Garanti" i bilhandlingarna.
Arbeten du kan göra själv
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du
kan utföra dem själv bara du är lite händig
och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot
både specialverktyg och
specialkunskaper. Överlåt därför viktiga
6.1 Underhåll och skötsel
292

serviceåtgärder till kvalificerade tekniker.
Även om du har erfarenhet av att själv
arbeta med bilar rekommenderar vi att du
låter en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning utföra
reparationer och underhåll. Varje
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad noterar utfört underhåll
i bilens garantihäfte vilket är värdefullt
om du någonsin skulle behöva
garantireparation. Skulle du välja att
anlita en annan välkvalificerad och
välutrustad verkstad än en auktoriserad
Toyota-verkstad för reparationer eller
underhåll av din bil rekommenderar vi att
du begär att verkstaden arkiverar
noteringar om bilens underhåll.
Behöver bilen repareras?
Var uppmärksam på förändringar i bilens
prestanda och ljud, samt visuella
indikeringar som kan innebära att bilen
behöver servas. Här är några viktiga
indikationer:
• Motorn misständer, går ojämnt eller
knackar
• Märkbart minskad kraft
• Konstiga ljud från motorn
• Vätskeläckage under bilen (Det är
normalt att det droppar vatten från
luftkonditioneringen om den just
använts.)
•
Avgasljudet har förändrats (Det kan
tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt
omedelbart kontrollera avgassystemet.)
• Lufttrycket i däcken verkar lågt,
däcken tjuter onormalt i kurvor eller är
ojämnt slitna
• Bilen drar åt ena hållet vid körning på
rak och jämn väg
• Konstiga ljud från hjulupphängningen
• Minskad bromsverkan, bromspedalen
känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid
inbromsning• Kylvätskans temperatur ligger
konstant över normalt värde
(→Sid. 76)
Om du observerar något av dessa tecken
ska du snarast köra bilen till en
auktoriserad Toyota-återförsäljare eller
Toyota- verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Din bil kan vara i behov av
justering eller reparation.
6.3 Arbeten du kan göra
själv
6.3.1 Säkerhetsåtgärder när du
själv arbetar med bilen
Följ anvisningarna i det här avsnittet om
du utför underhåll på bilen på egen hand.
Underhåll
Benämningar Delar och verktyg
12-
voltsbatteri-
ets skick
(→Sid. 302)2ZR-FXE-motor
â– Varmt vatten
â– Bikarbonat
■Smörjfett
â– Vanlig skiftnyckel (till
kabelskorna)
â– Destillerat vatten
M20A-FXS-motor
â– Fe t t
â– Vanlig skiftnyckel (till
kabelskorna)
Kylarvätske-
nivån i
motorn/
drivenheten
(→Sid. 301)■"Toyota Super Long
Life Coolant" eller
likvärdig
etylenglykolbaserad
kylarvätska som inte
innehåller silikat,
amin, nitrit, eller borat
med Hybrid Organic
Acid Technology med
lång livslängd "Toyota
Super Long Life
Coolant" är en färdig
blandning av 50 %
kylvätska och 50 %
avjoniserat vatten.
â– Tratt (endast vid
påfyllning av
kylarvätska)
6.2 Underhåll
293
6
Underhåll och skötsel

Benämningar Delar och verktyg
Motoroljans
nivå
(→Sid. 298)■"Toyota Genuine
Motor Oil" eller
likvärdig
â– Trasor eller papper
â– Tratt (endast vid
påfyllning av
motorolja)
Säkringar
(→Sid. 324)■Säkring med samma
amperetal som
originalet
Hybridbatteri,
luftintagsven-
til (→Sid. 320)■Dammsugare eller
liknande
Glödlampor
(→Sid. 327)■Glödlampa med
samma siffra och
watt-tal som
originalet
■Spårmejsel
â– Skiftnyckel
Kylare och
kondensator
(→Sid. 302)—
Lufttryck i
däcken
(→Sid. 316)■Däcktrycksmätare
■Tryckluftskälla
Spolarvätska
(→Sid. 304)■Spolarvätska med
frostskydd (på
vintern)
â– Tratt (endast vid
påfyllning av vatten
eller spolarvätska)
VARNING!
Motorrummet innehåller många
mekanismer och vätskor som plötsligt
kan komma i rörelse, bli heta eller
strömförande. Observera följande
säkerhetsanvisningar för att minska
risken för svåra eller livshotande skador.
Vid arbete i motorrummet
• Kontrollera att "RADIOLÄGE" eller
"TÄNDN PÅ" på
informationsdisplayen och
"READY"-indikatorn har slocknat.
• Håll händer, kläder och verktyg borta
från fläktar som är i rörelse.
• Rör inte motorn, drivenheten,
kylaren, avgasröret etc., omedelbart
efter körning eftersom de kan vara
VARNING!(Fortsättning)
mycket heta. Motoroljan och andra
vätskor kan också vara heta.
• Lämna ingenting kvar i
motorrummet som kan ta eld, t.ex.
papper eller trasor.
• Rök inte, undvik gnistbildning och
håll öppen eld på avstånd från
bränsle och 12-voltsbatteriet.
Bränsle och 12-voltsbatteriet är
brandfarliga.
• Var mycket försiktig när du arbetar
med 12-voltsbatteriet. Det
innehåller svavelsyra som är mycket
giftig och starkt frätande.
• Var försiktig, bromsvätska kan skada
händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten
om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska
du kontakta läkare.
Vid arbete nära de elektriska
kylfläktarna eller kylargrillen
Kontrollera att startknappen är i
avstängt läge. Om startknappen är i
tändningsläge kan de elektriska
kylfläktarna starta automatiskt om
luftkonditioneringen är på och/eller
kylarvätskan är het. (→Sid. 302)
Skyddsglasögon
Bär skyddsglasögon så att inte material
som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OBSERVERA
Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget
kan orsaka onödigt slitage på motorn på
grund av smutsig luft.
Om vätskenivån är hög eller låg
Det är normalt att bromsvätskan sjunker
något när bromsbeläggen slits ner eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta
kan det tyda på ett allvarligt fel.
6.3 Arbeten du kan göra själv
294

6.3.2 Huv
Öppna motorhuven
1. Dra i motorhuvspärren.
Motorhuven öppnas en bit.
2. Dra spärren åt vänster och lyft upp
huven.
3. Ställ upp motorhuven genom att sätta
in stödstaget i uttaget i huven.VARNING!
Kontroll före körning
Kontrollera att motorhuven är helt
stängd och låst. Om motorhuven inte är
ordentligt spärrad kan den öppnas
under körning och orsaka en olycka,
vilken kan leda till svåra eller
livshotande skador.
När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar
motorhuven ordentligt så att den inte
faller ned på huvudet eller kroppen.
OBSERVERA
Stänga motorhuven
Lägg ner stödstaget i dess hållare innan
du stänger motorhuven. Om huven
stängs och stödstaget inte är fastsatt
kan motorhuven bli böjd.
6.3 Arbeten du kan göra själv
295
6
Underhåll och skötsel

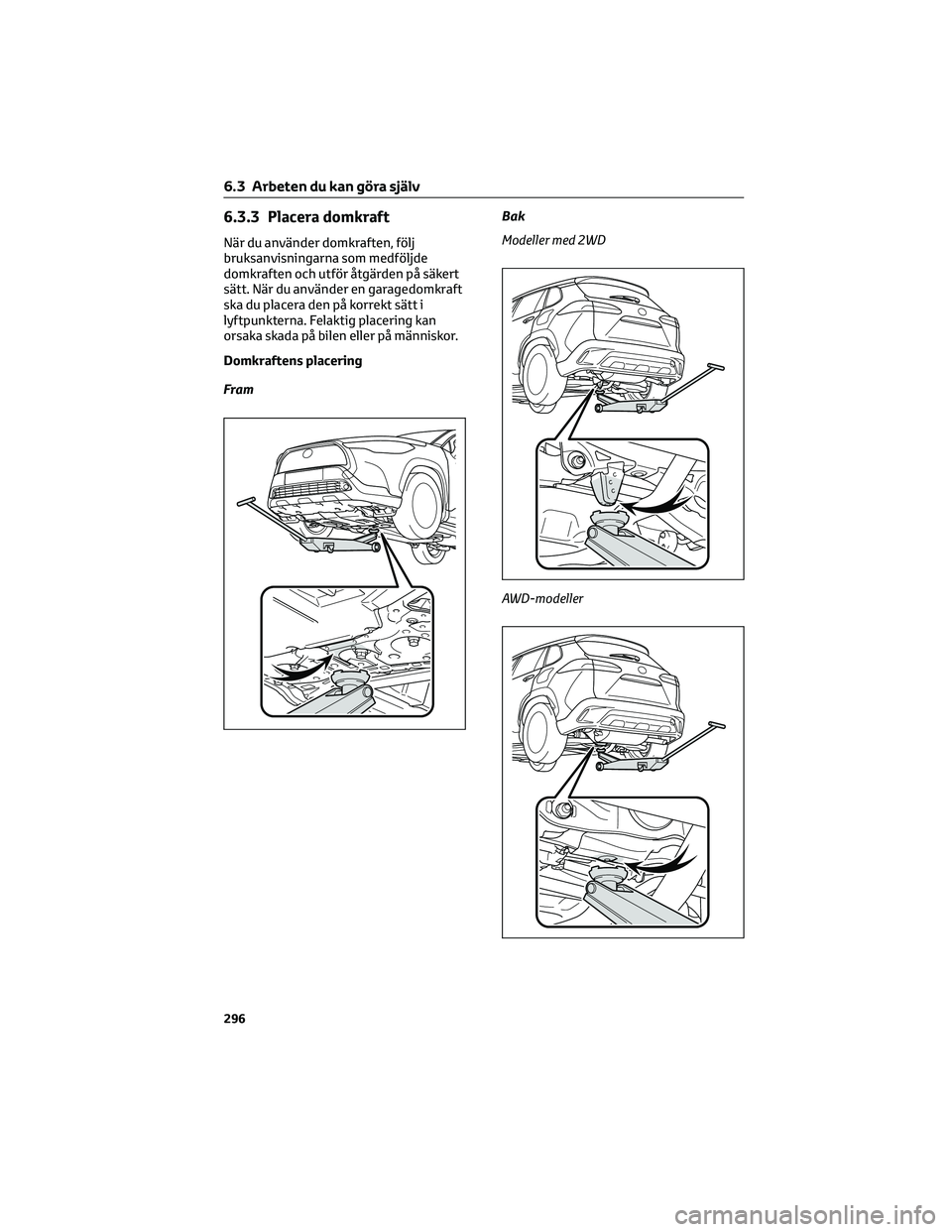

6.3.3 Placera domkraft
När du använder domkraften, följ
bruksanvisningarna som medföljde
domkraften och utför åtgärden på säkert
sätt. När du använder en garagedomkraft
ska du placera den på korrekt sätt i
lyftpunkterna. Felaktig placering kan
orsaka skada på bilen eller på människor.
Domkraftens placering
FramBak
Modeller med 2WD
AWD-modeller
6.3 Arbeten du kan göra själv
296

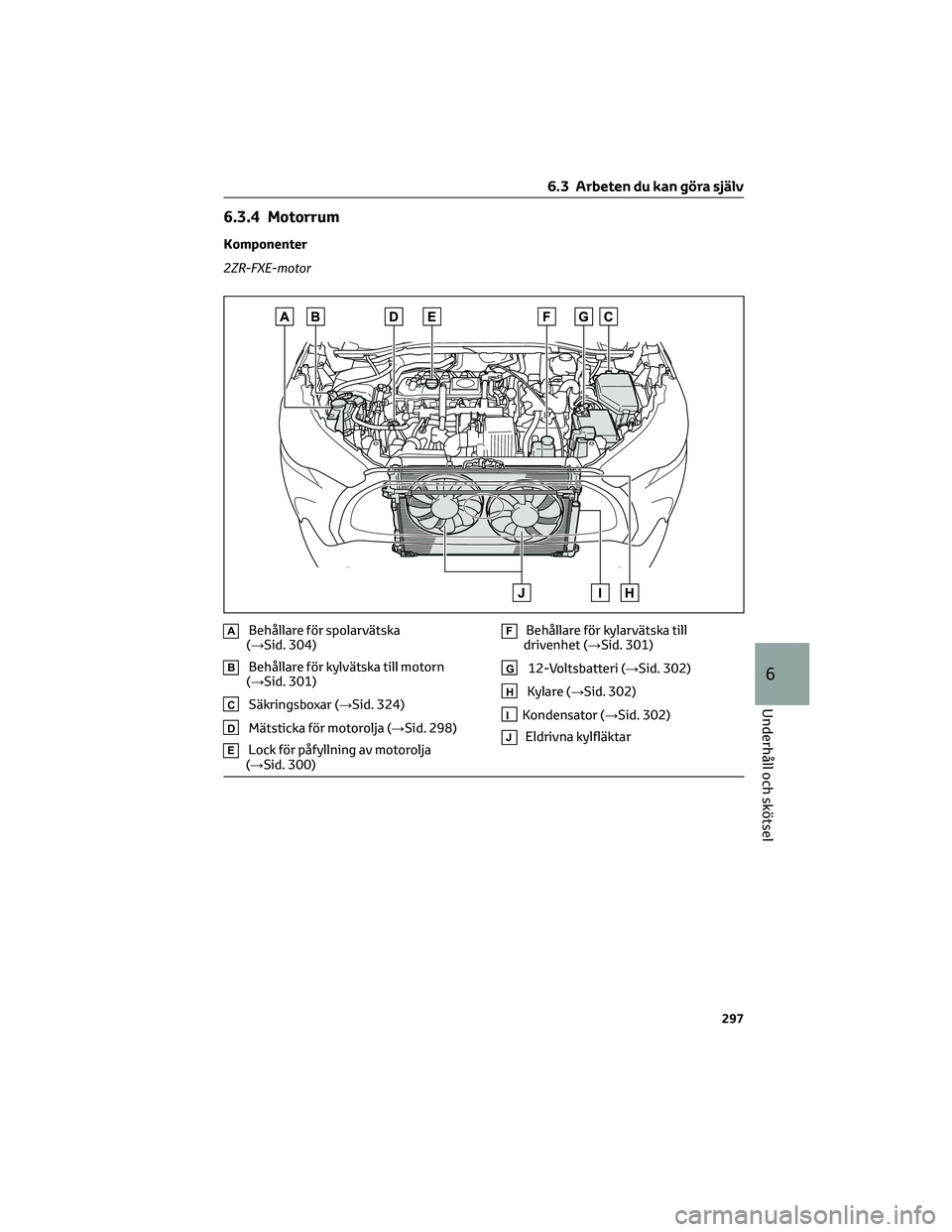

6.3.4 Motorrum
Komponenter
2ZR-FXE-motor
ABehållare för spolarvätska
(→Sid. 304)
BBehållare för kylvätska till motorn
(→Sid. 301)
CSäkringsboxar (→Sid. 324)
DMätsticka för motorolja (→Sid. 298)
ELock för påfyllning av motorolja
(→Sid. 300)
FBehållare för kylarvätska till
drivenhet (→Sid. 301)
G12-Voltsbatteri (→Sid. 302)
HKylare (→Sid. 302)
IKondensator (→Sid. 302)
JEldrivna kylfläktar
6.3 Arbeten du kan göra själv
297
6
Underhåll och skötsel

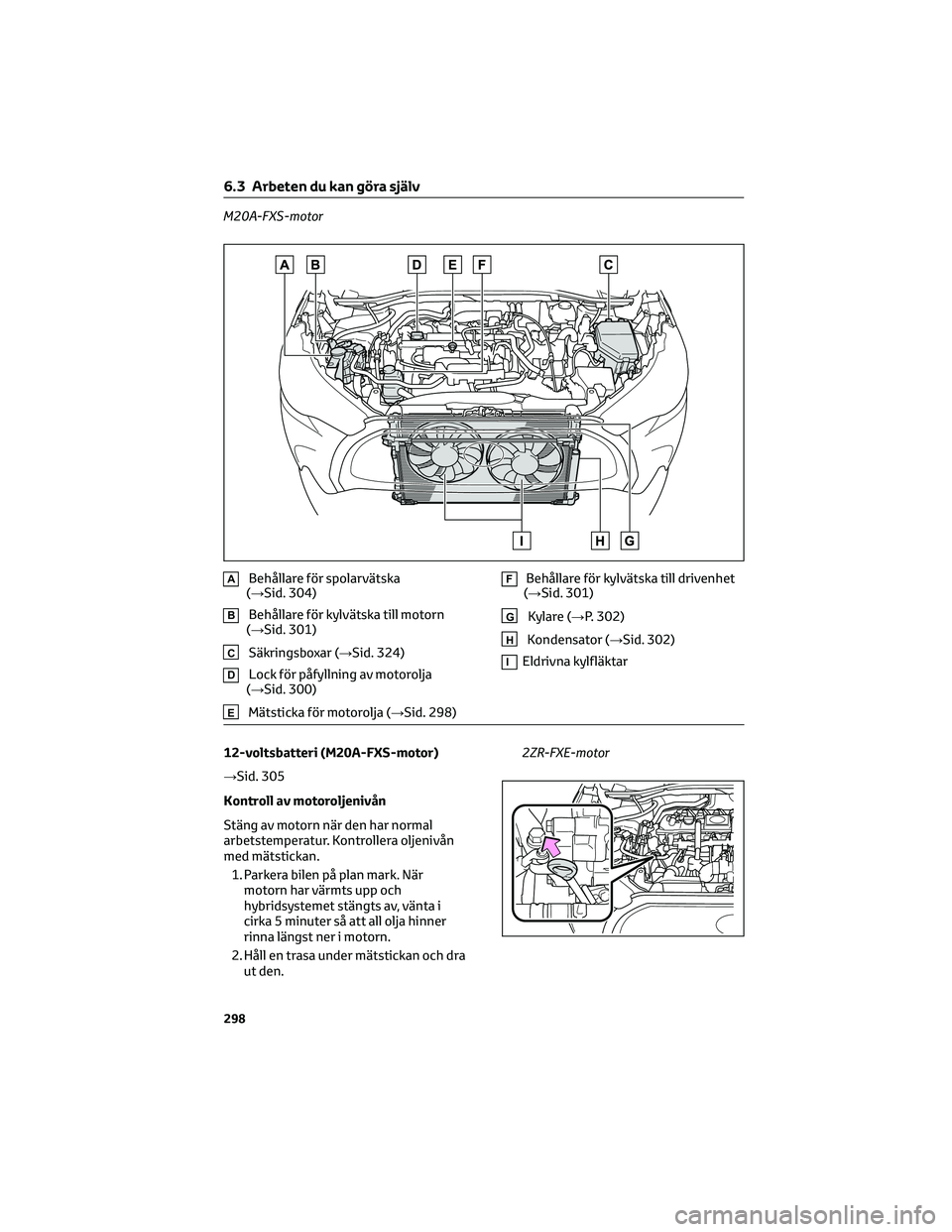

M20A-FXS-motor
ABehållare för spolarvätska
(→Sid. 304)
BBehållare för kylvätska till motorn
(→Sid. 301)
CSäkringsboxar (→Sid. 324)
DLock för påfyllning av motorolja
(→Sid. 300)
EMätsticka för motorolja (→Sid. 298)
FBehållare för kylvätska till drivenhet
(→Sid. 301)
GKylare (→P. 302)
HKondensator (→Sid. 302)
IEldrivna kylfläktar
12-voltsbatteri (M20A-FXS-motor)
→Sid. 305
Kontroll av motoroljenivån
Stäng av motorn när den har normal
arbetstemperatur. Kontrollera oljenivån
med mätstickan.
1. Parkera bilen på plan mark. När
motorn har värmts upp och
hybridsystemet stängts av, vänta i
cirka 5 minuter så att all olja hinner
rinna längst ner i motorn.
2. Håll en trasa under mätstickan och dra
ut den.2ZR-FXE-motor
6.3 Arbeten du kan göra själv
298
