TOYOTA COROLLA CROSS 2023 Bruksanvisningar (in Swedish)

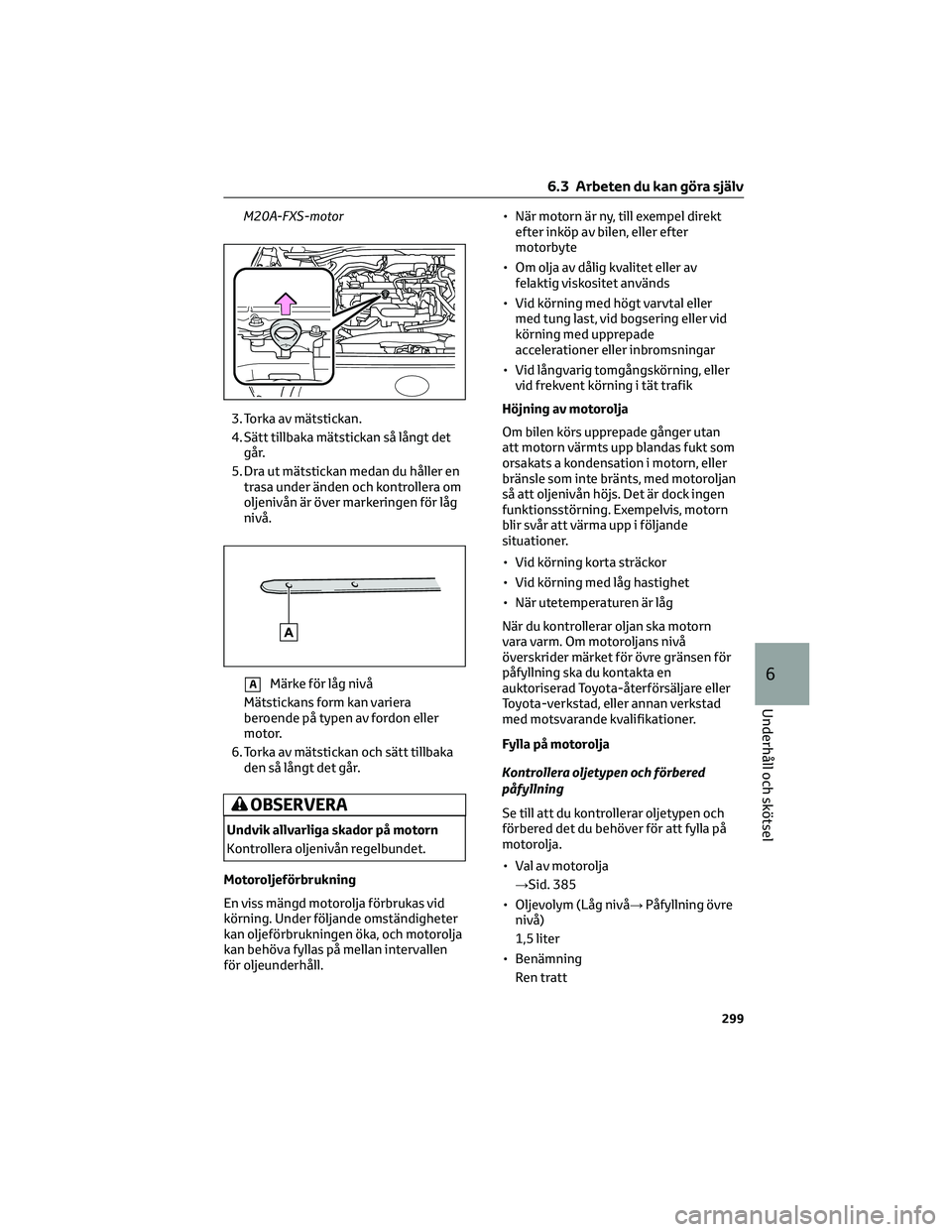

M20A-FXS-motor
3. Torka av mätstickan.
4. Sätt tillbaka mätstickan så långt det
går.
5. Dra ut mätstickan medan du håller en
trasa under änden och kontrollera om
oljenivån är över markeringen för låg
nivå.
AMärke för låg nivå
Mätstickans form kan variera
beroende på typen av fordon eller
motor.
6. Torka av mätstickan och sätt tillbaka
den så långt det går.
OBSERVERA
Undvik allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
Motoroljeförbrukning
En viss mängd motorolja förbrukas vid
körning. Under följande omständigheter
kan oljeförbrukningen öka, och motorolja
kan behöva fyllas på mellan intervallen
för oljeunderhåll.• När motorn är ny, till exempel direkt
efter inköp av bilen, eller efter
motorbyte
• Om olja av dålig kvalitet eller av
felaktig viskositet används
• Vid körning med högt varvtal eller
med tung last, vid bogsering eller vid
körning med upprepade
accelerationer eller inbromsningar
• Vid långvarig tomgångskörning, eller
vid frekvent körning i tät trafik
Höjning av motorolja
Om bilen körs upprepade gånger utan
att motorn värmts upp blandas fukt som
orsakats a kondensation i motorn, eller
bränsle som inte bränts, med motoroljan
så att oljenivån höjs. Det är dock ingen
funktionsstörning. Exempelvis, motorn
blir svår att värma upp i följande
situationer.
• Vid körning korta sträckor
• Vid körning med låg hastighet
• När utetemperaturen är låg
När du kontrollerar oljan ska motorn
vara varm. Om motoroljans nivå
överskrider märket för övre gränsen för
påfyllning ska du kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Fylla på motorolja
Kontrollera oljetypen och förbered
påfyllning
Se till att du kontrollerar oljetypen och
förbered det du behöver för att fylla på
motorolja.
• Val av motorolja
→Sid. 385
• Oljevolym (Låg nivå→Påfyllning övre
nivå)
1,5 liter
• Benämning
Ren tratt
6.3 Arbeten du kan göra själv
299
6
Underhåll och skötsel

Fylla på motorolja
Om oljenivån ligger under eller endast
obetydligt över markeringen för låg nivå
ska du fylla på olja av samma typ som
redan finns i motorn.
2ZR-FXE-motor
M20A-FXS-motor
1. Vrid locket moturs när du ska ta bort
det.
2. Fyll på oljan långsamt och läs av
mätstickan.
Kontrollera att oljenivån inte
överskrider den övre gränsen för
påfyllning och att den ligger mellan
märket för låg nivå och övre
påfyllningsnivå.AMärke för låg nivå
BMärke för övre påfyllningsnivå
Mätstickans form kan variera
beroende på motortyp.
3. Vrid locket medurs när du sätter
tillbaka det.
När motoroljan har bytts
Datum för byte av motorolja bör
nollställas. Gör så här:
1. Välj
på informationsdisplayen och
tryck sedan på.
2. Tryck på
ellerför att välja
"Vehicle Settings" och håll därefter
intryckt.
3. Tryck på
ellerför att välja ”Oil
Maintenance”, tryck sedan på.
4. Tryck på
ellerför att välja
”Yes”, tryck sedan på.
Ett meddelande visas på
informationsdisplayen när
nollställningen har avslutats.
VARNING!
Förbrukad motorolja
• Förbrukad motorolja innehåller
potentiellt skadliga föroreningar som
kan orsaka hudsjukdomar som
inflammation och hudcancer. Utsätt
dig därför inte för långvarig och
upprepad kontakt med använd olja.
Tvätta omsorgsfullt bort använd
motorolja från huden med tvål och
vatten.
• Gör dig av med gammal motorolja
och gamla oljefilter på det sätt som
föreskrivs av myndigheterna,
vanligen kommunens miljökontor
eller motsvarande. Häll aldrig ut
motorolja och oljefilter i handfat,
vask, avloppsbrunn eller direkt på
marken. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning eller en bensinstation och
fråga var du kan lämna oljan för
återvinning eller destruktion.
6.3 Arbeten du kan göra själv
300

VARNING!(Fortsättning)
• Förvara gammal motorolja utom
räckhåll för barn.
OBSERVERA
Vid byte av motorolja
• Var försiktig så att du inte spiller
motorolja på bilen.
• Fyll inte på för mycket olja eftersom
motorn kan skadas.
• Kontrollera oljenivån med en
mätsticka varje gång du fyller på olja.
• Se till att locket till oljepåfyllningen är
ordentligt tillslutet.
Kontroll av kylvätska
Expansionstank för kylarvätska
Rätt kylvätskenivå ska ligga mellan
linjerna ”MAX” och ”MIN” på behållaren
när motorn är kall.
ABehållarens lock
B"MAX"-strecket
C"MIN"-strecket
Om nivån är på eller under ”MIN”-
strecket ska du fylla på kylvätska upp till
”MAX”-strecket. (→Sid. 376)
Behållare för kylarvätska till drivenhet
2ZR-FXE-motor
Rätt kylvätskenivå ska ligga mellan
linjerna ”MAX” och ”MIN” på behållaren
när hybridsystemet är kallt.
ABehållarens lock
B"MAX"-strecket
C"MIN"-strecket
Om nivån är på eller under ”MIN”-
strecket ska du fylla på kylvätska upp till
”MAX”-strecket. (→Sid. 376)
M20A-FXS-motor
Rätt kylvätskenivå ska ligga mellan
strecken ”F” och ”L” på behållaren när
hybridsystemet är kallt.
ABehållarens lock
B"F"-streck
C"L"-streck
Om vätskenivån är vid eller under "L"
ska du fylla på upp till "F". (→Sid. 376)
Val av kylarvätska
Använd endast "Toyota Super Long Life
Coolant" eller likvärdig
etylenglykolbaserad kylarvätska som inte
innehåller silikat, amin, nitrit, eller borat
med Hybrid Organic Acid-teknik med lång
livslängd.
6.3 Arbeten du kan göra själv
301
6
Underhåll och skötsel

"Toyota Super Long Life Coolant" är en
blandning av 50 % kylvätska och 50 %
dejoniserat vatten. (Minimitemperatur:
-35 °C)
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning för
information om kylarvätska.
Om kylvätskenivån sjunker en kort tid
efter påfyllning
Gör en visuell kontroll av kylaren, slangar,
lock till motorns/drivenhetens
kylvätskebehållare, avtappningsplugg
och vattenpump. Om du inte hittar något
läckage ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning provtrycka kylarlocket och
kontrollera om det finns läckor i
kylsystemet.
VARNING!
När hybridsystemet är hett
Avlägsna inte locken till motorns/
drivenhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och det
kan spruta ut het kylarvätska om locket
tas bort, vilket kan orsaka svåra skador,
till exempel brännskador.
OBSERVERA
Fylla på kylarvätska
Kylarvätska är varken vanligt vatten eller
rent frostskydd. En korrekt blandning av
vatten och frostskydd måste användas
för att ge korrekt smörjning, rostskydd
och kylning. Läs på etiketten till
frostskydds- eller kylvätskeflaskan.
Om du skulle spilla kylarvätska
Tvätta av spilld kylarvätska med vatten
för att förhindra skador på delar eller
lackering.Kontroll av kylare och kondensator
Kontrollera kylare, kondensor och
avlägsna eventuella främmande föremål.
Om någon av ovanstående delar är
mycket smutsig eller om du inte är säker
på dess skick ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
VARNING!
När hybridsystemet är hett
Rör inte vid kylaren eller kondensatorn.
De kan vara heta och orsaka svåra
skador, t.ex. brännskador.
12-voltsbatteri (2ZR-FXE-motor)
Kontrollera 12-voltsbatteriet enligt
följande.
12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets poler
inte är korroderade, att inga anslutningar
sitter löst eller är spruckna samt att
fästbygeln håller fast batteriet.
AStift
BBatteribygel
6.3 Arbeten du kan göra själv
302

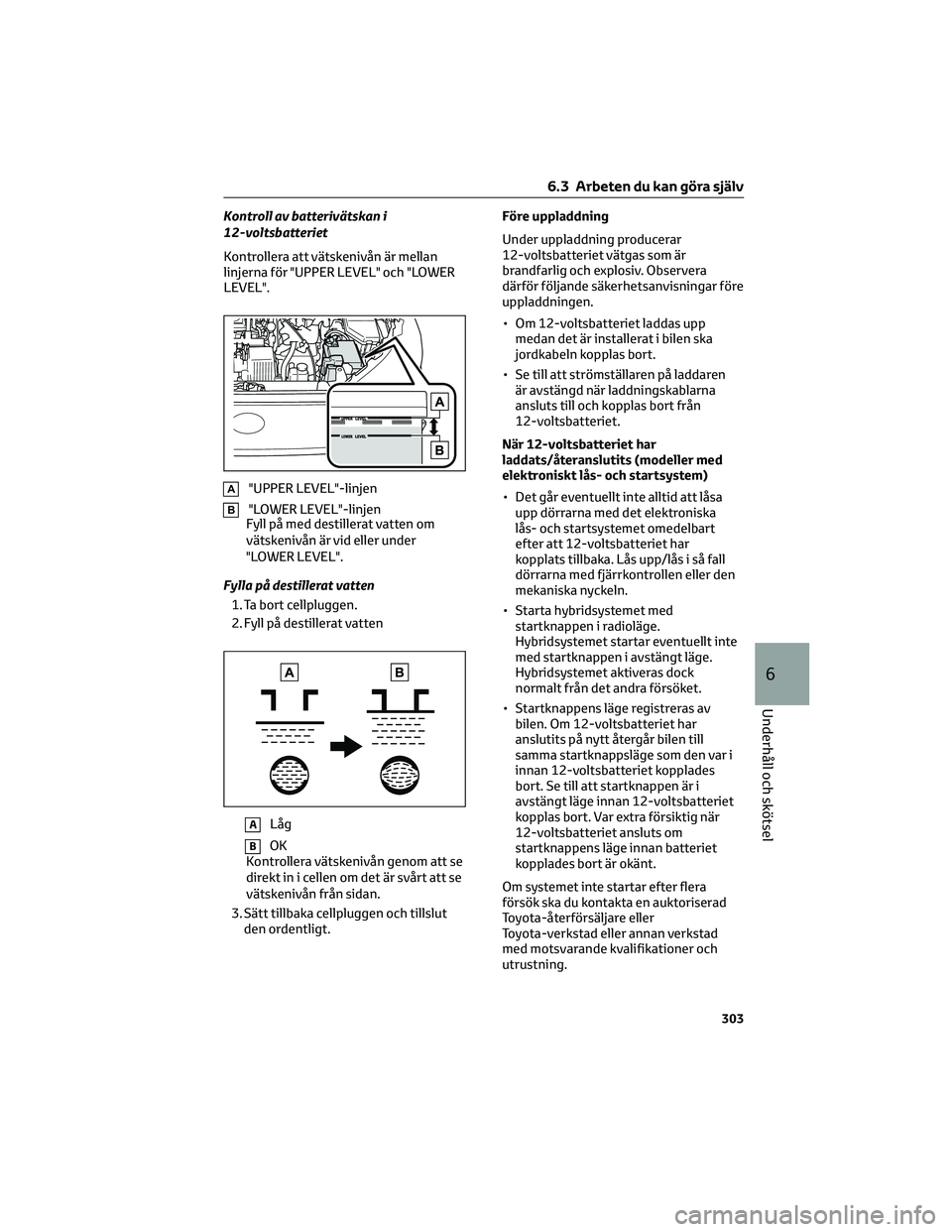

Kontroll av batterivätskan i
12-voltsbatteriet
Kontrollera att vätskenivån är mellan
linjerna för "UPPER LEVEL" och "LOWER
LEVEL".
A"UPPER LEVEL"-linjen
B"LOWER LEVEL"-linjen
Fyll på med destillerat vatten om
vätskenivån är vid eller under
"LOWER LEVEL".
Fylla på destillerat vatten
1. Ta bort cellpluggen.
2. Fyll på destillerat vatten
ALåg
BOK
Kontrollera vätskenivån genom att se
direkt in i cellen om det är svårt att se
vätskenivån från sidan.
3. Sätt tillbaka cellpluggen och tillslut
den ordentligt.Före uppladdning
Under uppladdning producerar
12-voltsbatteriet vätgas som är
brandfarlig och explosiv. Observera
därför följande säkerhetsanvisningar före
uppladdningen.
• Om 12-voltsbatteriet laddas upp
medan det är installerat i bilen ska
jordkabeln kopplas bort.
• Se till att strömställaren på laddaren
är avstängd när laddningskablarna
ansluts till och kopplas bort från
12-voltsbatteriet.
När 12-voltsbatteriet har
laddats/återanslutits (modeller med
elektroniskt lås- och startsystem)
• Det går eventuellt inte alltid att låsa
upp dörrarna med det elektroniska
lås- och startsystemet omedelbart
efter att 12-voltsbatteriet har
kopplats tillbaka. Lås upp/lås i så fall
dörrarna med fjärrkontrollen eller den
mekaniska nyckeln.
• Starta hybridsystemet med
startknappen i radioläge.
Hybridsystemet startar eventuellt inte
med startknappen i avstängt läge.
Hybridsystemet aktiveras dock
normalt från det andra försöket.
• Startknappens läge registreras av
bilen. Om 12-voltsbatteriet har
anslutits på nytt återgår bilen till
samma startknappsläge som den var i
innan 12-voltsbatteriet kopplades
bort. Se till att startknappen är i
avstängt läge innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när
12-voltsbatteriet ansluts om
startknappens läge innan batteriet
kopplades bort är okänt.
Om systemet inte startar efter flera
försök ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
6.3 Arbeten du kan göra själv
303
6
Underhåll och skötsel

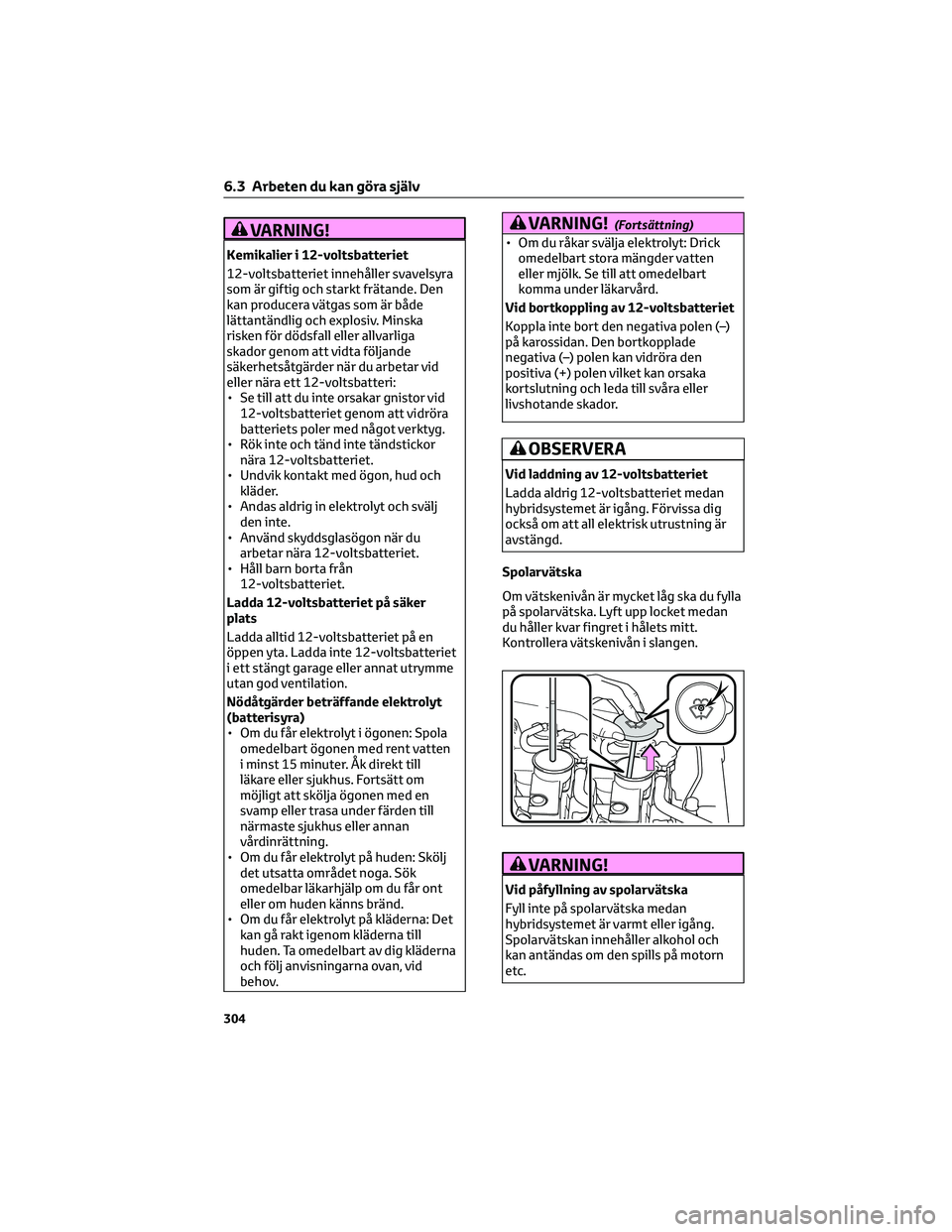

VARNING!
Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra
som är giftig och starkt frätande. Den
kan producera vätgas som är både
lättantändlig och explosiv. Minska
risken för dödsfall eller allvarliga
skador genom att vidta följande
säkerhetsåtgärder när du arbetar vid
eller nära ett 12-voltsbatteri:
• Se till att du inte orsakar gnistor vid
12-voltsbatteriet genom att vidröra
batteriets poler med något verktyg.
• Rök inte och tänd inte tändstickor
nära 12-voltsbatteriet.
• Undvik kontakt med ögon, hud och
kläder.
• Andas aldrig in elektrolyt och svälj
den inte.
• Använd skyddsglasögon när du
arbetar nära 12-voltsbatteriet.
• Håll barn borta från
12-voltsbatteriet.
Ladda 12-voltsbatteriet på säker
plats
Ladda alltid 12-voltsbatteriet på en
öppen yta. Ladda inte 12-voltsbatteriet
i ett stängt garage eller annat utrymme
utan god ventilation.
Nödåtgärder beträffande elektrolyt
(batterisyra)
• Om du får elektrolyt i ögonen: Spola
omedelbart ögonen med rent vatten
i minst 15 minuter. Åk direkt till
läkare eller sjukhus. Fortsätt om
möjligt att skölja ögonen med en
svamp eller trasa under färden till
närmaste sjukhus eller annan
vårdinrättning.
• Om du får elektrolyt på huden: Skölj
det utsatta området noga. Sök
omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
• Om du får elektrolyt på kläderna: Det
kan gå rakt igenom kläderna till
huden. Ta omedelbart av dig kläderna
och följ anvisningarna ovan, vid
behov.
VARNING!(Fortsättning)
• Om du råkar svälja elektrolyt: Drick
omedelbart stora mängder vatten
eller mjölk. Se till att omedelbart
komma under läkarvård.
Vid bortkoppling av 12-voltsbatteriet
Koppla inte bort den negativa polen (–)
på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den
positiva (+) polen vilket kan orsaka
kortslutning och leda till svåra eller
livshotande skador.
OBSERVERA
Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan
hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är
avstängd.
Spolarvätska
Om vätskenivån är mycket låg ska du fylla
på spolarvätska. Lyft upp locket medan
du håller kvar fingret i hålets mitt.
Kontrollera vätskenivån i slangen.
VARNING!
Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan
hybridsystemet är varmt eller igång.
Spolarvätskan innehåller alkohol och
kan antändas om den spills på motorn
etc.
6.3 Arbeten du kan göra själv
304

OBSERVERA
Använd aldrig annan vätska än
spolarvätska
Använd inte tvållösning eller
frostskyddsmedel som är avsett för
motorn i stället för spolarvätska. Det kan
orsaka ränder på bilens lackerade ytor
och skada pumpen vilket leder till att
spolarvätskan inte kan sprutas på
vindrutan.
Utspädning av spolarvätska
Späd ut spolarvätskan med vatten efter
behov. Se uppgifter om frysgrader på
etiketten på spolarvätskebehållaren.

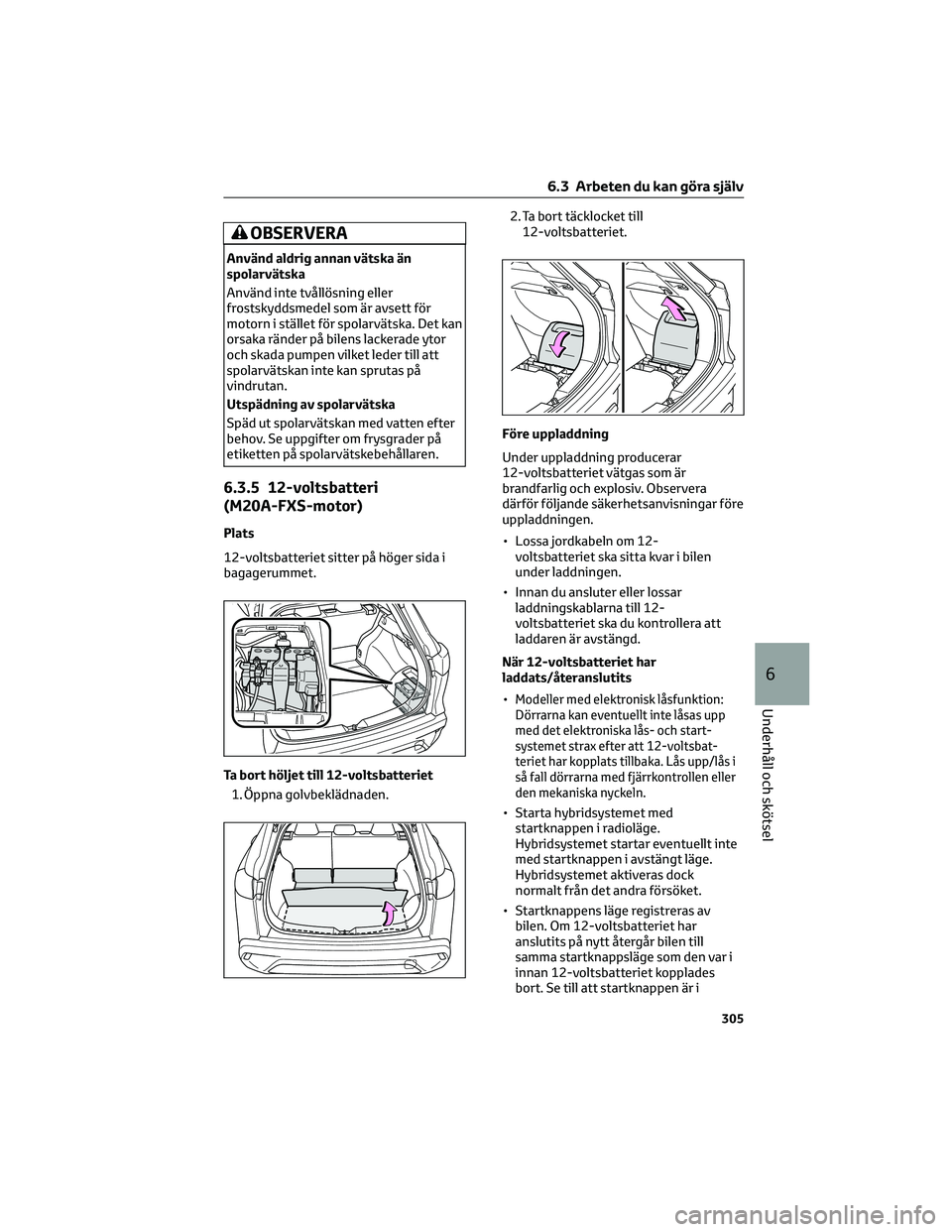

6.3.5 12-voltsbatteri
(M20A-FXS-motor)
Plats
12-voltsbatteriet sitter på höger sida i
bagagerummet.
Ta bort höljet till 12-voltsbatteriet
1. Öppna golvbeklädnaden.2. Ta bort täcklocket till
12-voltsbatteriet.
Före uppladdning
Under uppladdning producerar
12-voltsbatteriet vätgas som är
brandfarlig och explosiv. Observera
därför följande säkerhetsanvisningar före
uppladdningen.
• Lossa jordkabeln om 12-
voltsbatteriet ska sitta kvar i bilen
under laddningen.
• Innan du ansluter eller lossar
laddningskablarna till 12-
voltsbatteriet ska du kontrollera att
laddaren är avstängd.
När 12-voltsbatteriet har
laddats/återanslutits
•
Modeller med elektronisk låsfunktion:
Dörrarna kan eventuellt inte låsas upp
med det elektroniska lås- och start-
systemet strax efter att 12-voltsbat-
teriet har kopplats tillbaka. Lås upp/lås i
så fall dörrarna med fjärrkontrollen eller
den mekaniska nyckeln.
• Starta hybridsystemet med
startknappen i radioläge.
Hybridsystemet startar eventuellt inte
med startknappen i avstängt läge.
Hybridsystemet aktiveras dock
normalt från det andra försöket.
• Startknappens läge registreras av
bilen. Om 12-voltsbatteriet har
anslutits på nytt återgår bilen till
samma startknappsläge som den var i
innan 12-voltsbatteriet kopplades
bort. Se till att startknappen är i
6.3 Arbeten du kan göra själv
305
6
Underhåll och skötsel

avstängt läge innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när
12-voltsbatteriet ansluts om
startknappens läge innan batteriet
kopplades bort är okänt.
Om systemet inte startar efter flera
försök ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
VARNING!
Kemikalier i 12-voltsbatteriet
12-voltsbatteriet innehåller svavelsyra
som är giftig och starkt frätande. Den
kan producera vätgas som är både
lättantändlig och explosiv. Minska
risken för dödsfall eller allvarliga
skador genom att vidta följande
säkerhetsåtgärder när du arbetar vid
eller nära ett 12-voltsbatteri:
• Se till att du inte orsakar gnistor vid
12-voltsbatteriet genom att vidröra
batteriets poler med något verktyg.
• Rök inte och tänd inte tändstickor
nära 12-voltsbatteriet.
• Undvik kontakt med ögon, hud och
kläder.
• Andas aldrig in elektrolyt och svälj
den inte.
• Använd skyddsglasögon när du
arbetar nära 12-voltsbatteriet.
• Håll barn borta från
12-voltsbatteriet.
Ladda 12-voltsbatteriet på säker
plats
Ladda alltid 12-voltsbatteriet på en
öppen yta. Ladda inte 12-voltsbatteriet
i ett stängt garage eller annat utrymme
utan god ventilation.
Ladda upp 12-voltsbatteriet
Utför endast långsam uppladdning (5 A
eller lägre). 12-voltsbatteriet kan
explodera vid snabbare laddning.
VARNING!(Fortsättning)
Nödåtgärder beträffande elektrolyt
(batterisyra)
• Om du får elektrolyt i ögonen: Spola
omedelbart ögonen med rent vatten
i minst 15 minuter. Åk direkt till
läkare eller sjukhus. Fortsätt om
möjligt att skölja ögonen med en
svamp eller trasa under färden till
närmaste sjukhus eller annan
vårdinrättning.
• Om du får elektrolyt på huden: Skölj
det utsatta området noga. Sök
omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
• Om du får elektrolyt på kläderna: Det
kan gå rakt igenom kläderna till
huden. Ta omedelbart av dig kläderna
och följ anvisningarna ovan, vid
behov.
• Om du råkar svälja elektrolyt: Drick
omedelbart stora mängder vatten
eller mjölk. Se till att omedelbart
komma under läkarvård.
Vid byte av 12-voltsbatteriet
Använd ett 12-voltsbatteri som är
avsett för den här bilen. Annars kan gas
(väte) tränga in i kupén och orsaka
brand eller en explosion.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för byte av 12-
voltsbatteriet.
OBSERVERA
Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan
hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är
avstängd.
6.3 Arbeten du kan göra själv
306

Exteriör
Kontrollera att 12-voltsbatteriets poler
inte är korroderade, att inga anslutningar
sitter löst eller är spruckna samt att
fästbygeln håller fast batteriet.
AStift
BBatteribygel
Kontrollera 12-voltsbatteriets skick
Kontrollera laddningen i 12-
voltsbatteriet med hjälp av
indikeringsfärgen.
ABlå: Bra skick
BRöd: Batteriet behöver laddas. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
CVit: Fungerar inte korrekt. Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera
12-voltsbatteriet.
6.3.6 Däck
Byt ut eller flytta om däcken enligt
serviceintervall och däckslitage.
Kontrollera däcken
Kontrollera om slitagevarnarna syns på
däcken. Kontrollera även om däcken visar
ojämnt slitage, t.ex. för mycket slitage på
ena sidan av däckmönstret.
Kontrollera reservdäckets skick och
lufttryck om det inte har roterats.
ANytt däckmönster
BSlitet däckmönster
CSlitagevarnareDe ingjutna markeringarna "TWI" eller "
" etc., på sidan av däcket visar var
slitagevarnarna sitter. Byt däck om
slitagevarnarna är synliga på något däck.
När däcken ska bytas
Däck ska bytas om:
• Slitagevarnaren syns på ett däck.
• Det finns skåror, sprickor eller andra
skador i däcken som är så djupa att
kordväven syns eller om det finns
bulor som tyder på inre skador
6.3 Arbeten du kan göra själv
307
6
Underhåll och skötsel

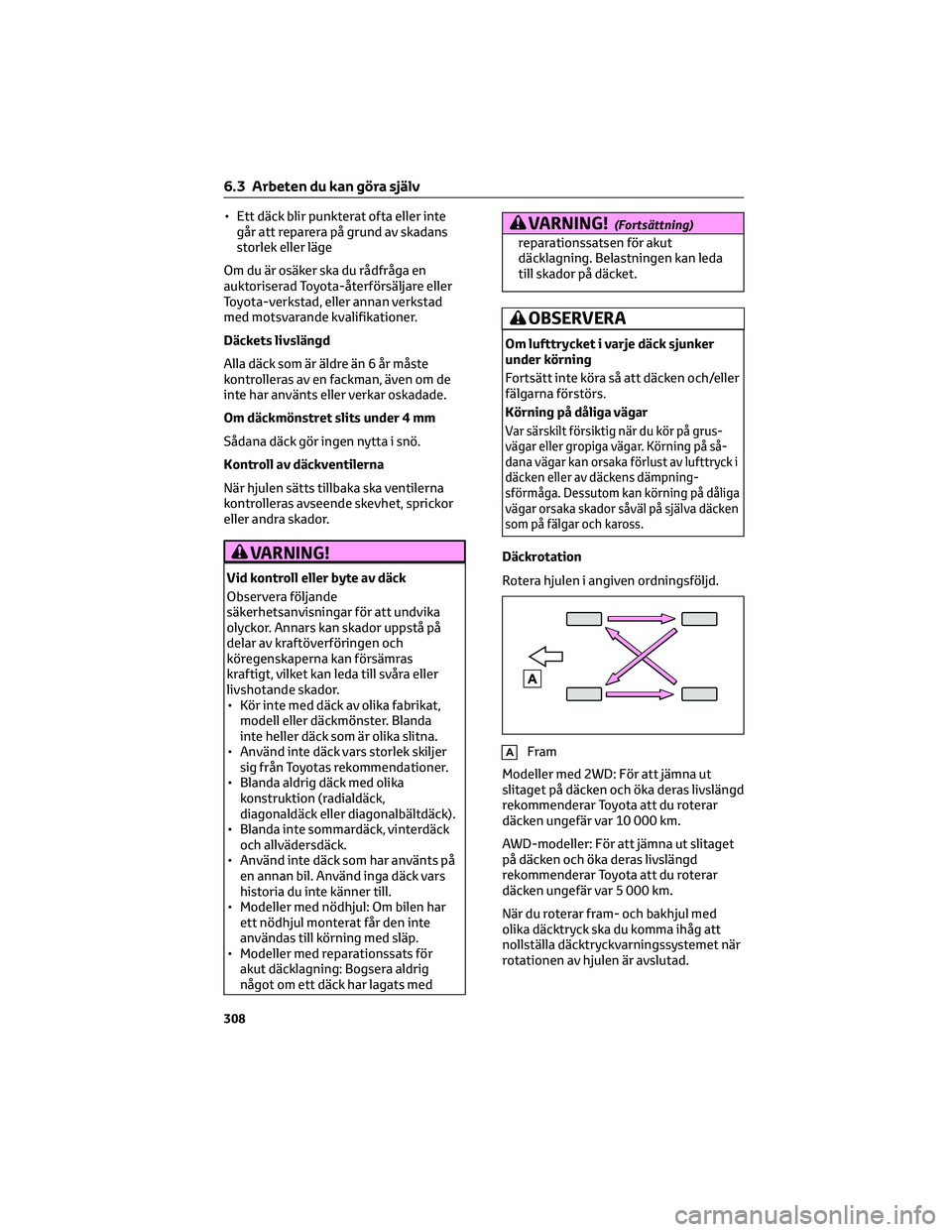

• Ett däck blir punkterat ofta eller inte
går att reparera på grund av skadans
storlek eller läge
Om du är osäker ska du rådfråga en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Däckets livslängd
Alla däck som är äldre än 6 år måste
kontrolleras av en fackman, även om de
inte har använts eller verkar oskadade.
Om däckmönstret slits under 4 mm
Sådana däck gör ingen nytta i snö.
Kontroll av däckventilerna
När hjulen sätts tillbaka ska ventilerna
kontrolleras avseende skevhet, sprickor
eller andra skador.
VARNING!
Vid kontroll eller byte av däck
Observera följande
säkerhetsanvisningar för att undvika
olyckor. Annars kan skador uppstå på
delar av kraftöverföringen och
köregenskaperna kan försämras
kraftigt, vilket kan leda till svåra eller
livshotande skador.
• Kör inte med däck av olika fabrikat,
modell eller däckmönster. Blanda
inte heller däck som är olika slitna.
• Använd inte däck vars storlek skiljer
sig från Toyotas rekommendationer.
• Blanda aldrig däck med olika
konstruktion (radialdäck,
diagonaldäck eller diagonalbältdäck).
• Blanda inte sommardäck, vinterdäck
och allvädersdäck.
• Använd inte däck som har använts på
en annan bil. Använd inga däck vars
historia du inte känner till.
• Modeller med nödhjul: Om bilen har
ett nödhjul monterat får den inte
användas till körning med släp.
• Modeller med reparationssats för
akut däcklagning: Bogsera aldrig
något om ett däck har lagats med
VARNING!(Fortsättning)
reparationssatsen för akut
däcklagning. Belastningen kan leda
till skador på däcket.
OBSERVERA
Om lufttrycket i varje däck sjunker
under körning
Fortsätt inte köra så att däcken och/eller
fälgarna förstörs.
Körning på dåliga vägar
Var särskilt försiktig när du kör på grus-
vägar eller gropiga vägar. Körning på så-
dana vägar kan orsaka förlust av lufttryck i
däcken eller av däckens dämpning-
sförmåga. Dessutom kan körning på dåliga
vägar orsaka skador såväl på själva däcken
som på fälgar och kaross.
Däckrotation
Rotera hjulen i angiven ordningsföljd.
AFram
Modeller med 2WD: För att jämna ut
slitaget på däcken och öka deras livslängd
rekommenderar Toyota att du roterar
däcken ungefär var 10 000 km.
AWD-modeller: För att jämna ut slitaget
på däcken och öka deras livslängd
rekommenderar Toyota att du roterar
däcken ungefär var 5 000 km.
När du roterar fram- och bakhjul med
olika däcktryck ska du komma ihåg att
nollställa däcktryckvarningssystemet när
rotationen av hjulen är avslutad.
6.3 Arbeten du kan göra själv
308
