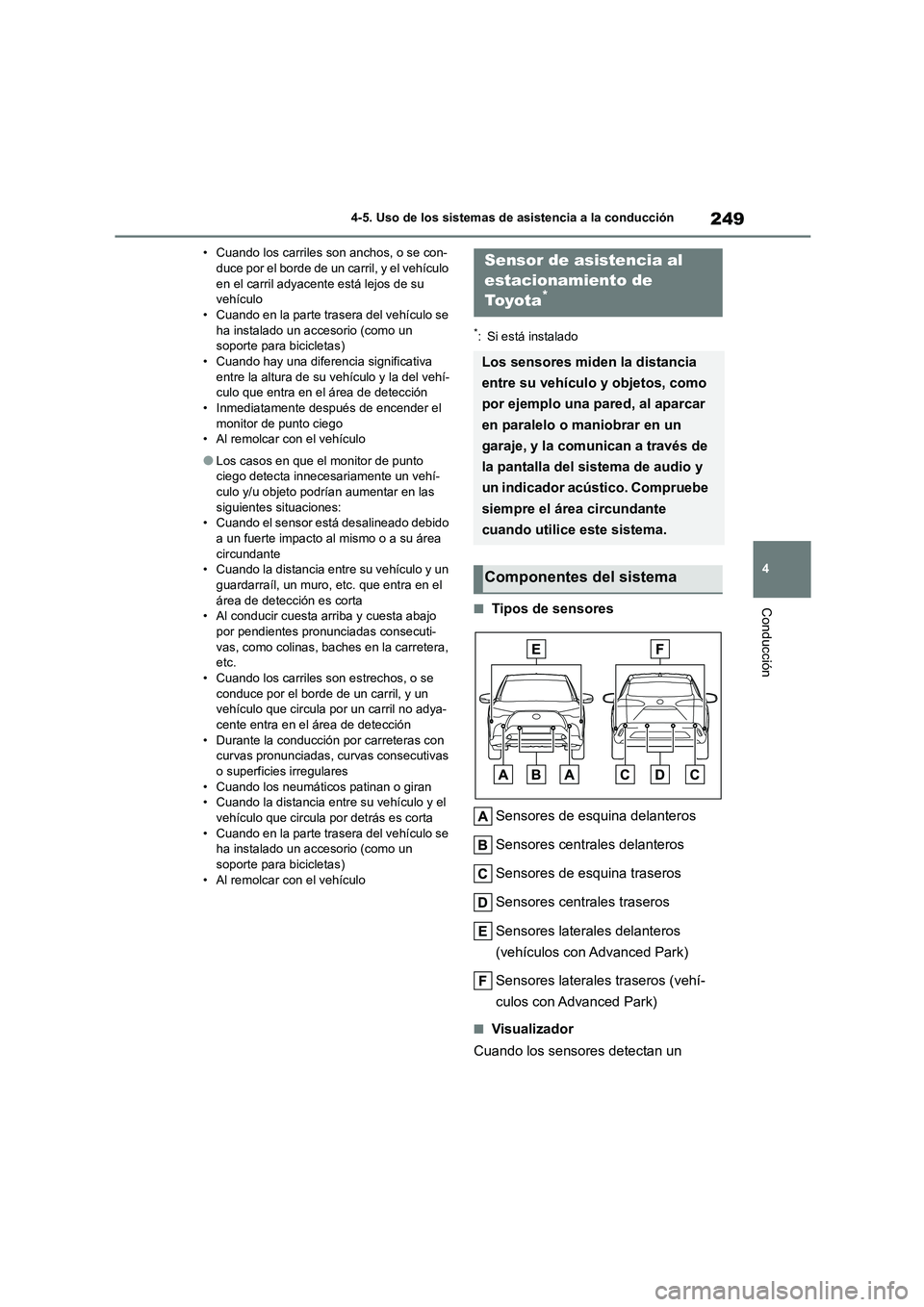

249
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
• Cuando los carriles son anchos, o se con- duce por el borde de un carril, y el vehículo
en el carril adyacente está lejos de su
vehículo • Cuando en la parte trasera del vehículo se
ha instalado un accesorio (como un
soporte para bicicletas) • Cuando hay una diferencia significativa
entre la altura de su vehículo y la del vehí-
culo que entra en el área de detección • Inmediatamente después de encender el
monitor de punto ciego
• Al remolcar con el vehículo
●Los casos en que el monitor de punto
ciego detecta innecesariamente un vehí-
culo y/u objeto podrían aumentar en las siguientes situaciones:
• Cuando el sensor está desalineado debido
a un fuerte impacto al mismo o a su área circundante
• Cuando la distancia entre su vehículo y un
guardarraíl, un muro, etc. que entra en el área de detección es corta
• Al conducir cuesta arriba y cuesta abajo
por pendientes pronunciadas consecuti- vas, como colinas, baches en la carretera,
etc.
• Cuando los carriles son estrechos, o se conduce por el borde de un carril, y un
vehículo que circula por un carril no adya-
cente entra en el área de detección • Durante la conducción por carreteras con
curvas pronunciadas, cu rvas consecutivas
o superficies irregulares • Cuando los neumáticos patinan o giran
• Cuando la distancia entre su vehículo y el
vehículo que circula por detrás es corta • Cuando en la parte trasera del vehículo se
ha instalado un accesorio (como un
soporte para bicicletas) • Al remolcar con el vehículo
*: Si está instalado
■Tipos de sensores
Sensores de esquina delanteros
Sensores centrales delanteros
Sensores de esquina traseros
Sensores centrales traseros
Sensores laterales delanteros
(vehículos con Advanced Park)
Sensores laterales traseros (vehí-
culos con Advanced Park)
■Visualizador
Cuando los sensores detectan un
Sensor de asistencia al
estacionamiento de
Toy o t a*
Los sensores miden la distancia
entre su vehículo y objetos, como
por ejemplo una pared, al aparcar
en paralelo o maniobrar en un
garaje, y la comunican a través de
la pantalla del sistema de audio y
un indicador acústico. Compruebe
siempre el área circundante
cuando utilice este sistema.
Componentes del sistema

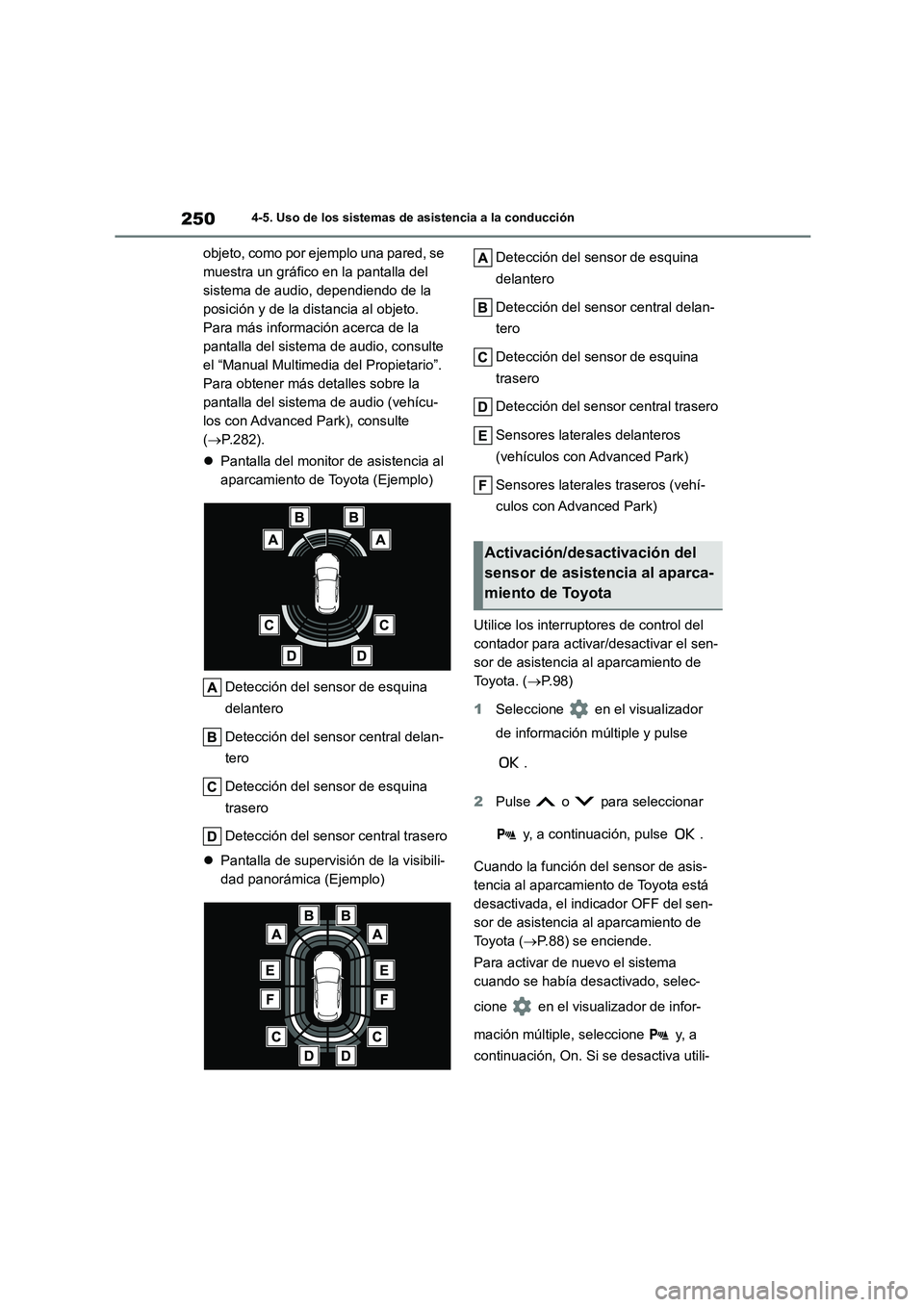

2504-5. Uso de los sistemas de asistencia a la conducción
objeto, como por ejemplo una pared, se
muestra un gráfico en la pantalla del
sistema de audio, dependiendo de la
posición y de la distancia al objeto.
Para más información acerca de la
pantalla del sistema de audio, consulte
el “Manual Multimedia del Propietario”.
Para obtener más detalles sobre la
pantalla del sistema de audio (vehícu-
los con Advanced Park), consulte
( P.282).
 Pantalla del monitor de asistencia al
aparcamiento de Toyota (Ejemplo)
Detección del sensor de esquina
delantero
Detección del sensor central delan-
tero
Detección del sensor de esquina
trasero
Detección del sensor central trasero
 Pantalla de supervisión de la visibili-
dad panorámica (Ejemplo)
Detección del sensor de esquina
delantero
Detección del sensor central delan-
tero
Detección del sensor de esquina
trasero
Detección del sensor central trasero
Sensores laterales delanteros
(vehículos con Advanced Park)
Sensores laterales traseros (vehí-
culos con Advanced Park)
Utilice los interruptores de control del
contador para activar/desactivar el sen-
sor de asistencia al aparcamiento de
Toyota. ( P.98)
1 Seleccione en el visualizador
de información múltiple y pulse
.
2 Pulse o para seleccionar
y, a continuación, pulse .
Cuando la función del sensor de asis-
tencia al aparcamiento de Toyota está
desactivada, el indicador OFF del sen-
sor de asistencia al aparcamiento de
Toyota ( P.88) se enciende.
Para activar de nuevo el sistema
cuando se había desactivado, selec-
cione en el visualizador de infor-
mación múltiple, seleccione y, a
continuación, On. Si se desactiva utili-
Activación/desactivación del
sensor de asistencia al aparca-
miento de Toyota

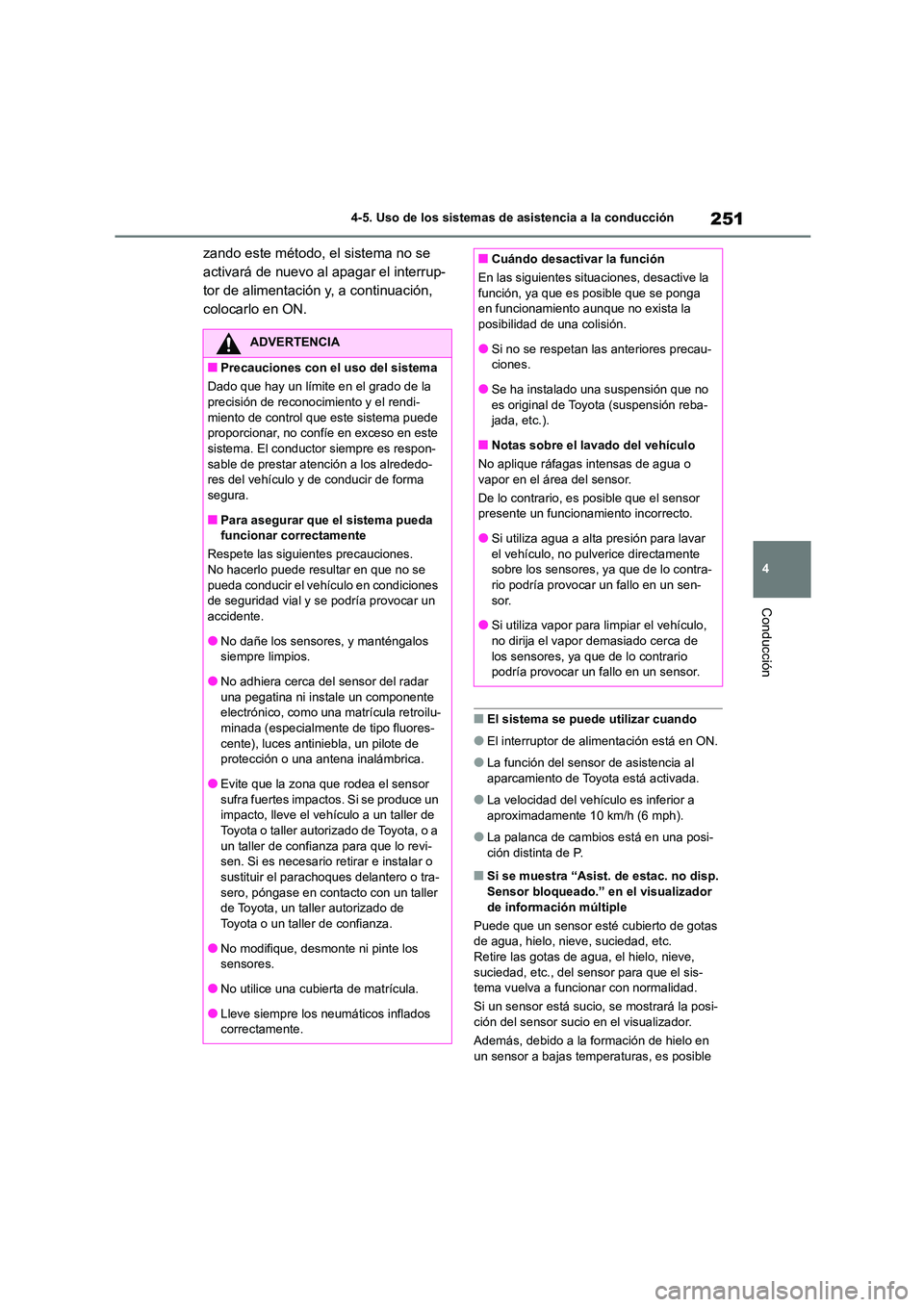

251
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
zando este método, el sistema no se
activará de nuevo al apagar el interrup-
tor de alimentación y, a continuación,
colocarlo en ON.
■El sistema se puede utilizar cuando
●El interruptor de alimentación está en ON.
●La función del sensor de asistencia al
aparcamiento de Toyota está activada.
●La velocidad del vehículo es inferior a
aproximadamente 10 km/h (6 mph).
●La palanca de cambios está en una posi-
ción distinta de P.
■Si se muestra “Asist. de estac. no disp. Sensor bloqueado.” en el visualizador
de información múltiple
Puede que un sensor esté cubierto de gotas
de agua, hielo, nieve, suciedad, etc. Retire las gotas de agua, el hielo, nieve,
suciedad, etc., del sensor para que el sis-
tema vuelva a funcionar con normalidad.
Si un sensor está sucio, se mostrará la posi- ción del sensor sucio en el visualizador.
Además, debido a la formación de hielo en
un sensor a bajas temperaturas, es posible
ADVERTENCIA
■Precauciones con el uso del sistema
Dado que hay un límite en el grado de la
precisión de reconocimiento y el rendi- miento de control que este sistema puede
proporcionar, no confíe en exceso en este
sistema. El conductor siempre es respon- sable de prestar atención a los alrededo-
res del vehículo y de conducir de forma
segura.
■Para asegurar que el sistema pueda
funcionar correctamente
Respete las siguientes precauciones.
No hacerlo puede resultar en que no se pueda conducir el vehículo en condiciones
de seguridad vial y se podría provocar un
accidente.
●No dañe los sensores, y manténgalos
siempre limpios.
●No adhiera cerca del sensor del radar
una pegatina ni instale un componente electrónico, como una matrícula retroilu-
minada (especialmente de tipo fluores-
cente), luces antiniebla, un pilote de protección o una antena inalámbrica.
●Evite que la zona que rodea el sensor
sufra fuertes impactos. Si se produce un impacto, lleve el vehículo a un taller de
Toyota o taller autorizado de Toyota, o a
un taller de confianza para que lo revi- sen. Si es necesario retirar e instalar o
sustituir el parachoques delantero o tra-
sero, póngase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
●No modifique, desmonte ni pinte los sensores.
●No utilice una cubierta de matrícula.
●Lleve siempre los neumáticos inflados correctamente.
■Cuándo desactivar la función
En las siguientes situaciones, desactive la
función, ya que es posible que se ponga
en funcionamiento aunque no exista la posibilidad de una colisión.
●Si no se respetan las anteriores precau-
ciones.
●Se ha instalado una suspensión que no
es original de Toyota (suspensión reba-
jada, etc.).
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor
presente un funcionamiento incorrecto.
●Si utiliza agua a alta presión para lavar el vehículo, no pulverice directamente
sobre los sensores, ya que de lo contra-
rio podría provocar un fallo en un sen- sor.
●Si utiliza vapor para limpiar el vehículo,
no dirija el vapor demasiado cerca de los sensores, ya que de lo contrario
podría provocar un fallo en un sensor.

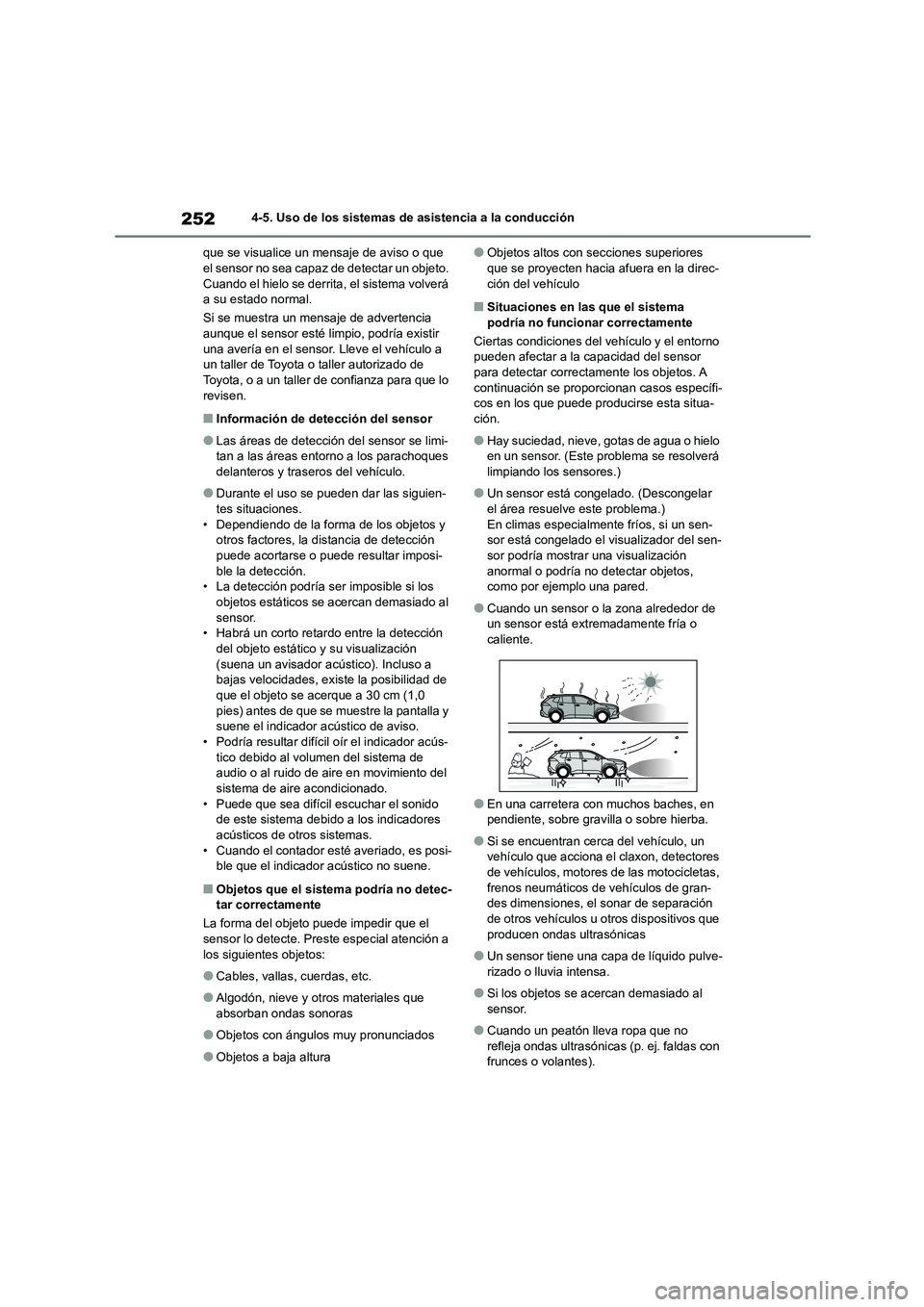

2524-5. Uso de los sistemas de asistencia a la conducción
que se visualice un mensaje de aviso o que el sensor no sea capaz de detectar un objeto.
Cuando el hielo se derrita, el sistema volverá
a su estado normal.
Si se muestra un mensaje de advertencia aunque el sensor esté limpio, podría existir
una avería en el sensor. Lleve el vehículo a
un taller de Toyota o taller autorizado de Toyota, o a un taller de confianza para que lo
revisen.
■Información de detección del sensor
●Las áreas de detección del sensor se limi- tan a las áreas entorno a los parachoques
delanteros y traseros del vehículo.
●Durante el uso se pueden dar las siguien-
tes situaciones.
• Dependiendo de la forma de los objetos y otros factores, la distancia de detección
puede acortarse o puede resultar imposi-
ble la detección. • La detección podría ser imposible si los
objetos estáticos se acercan demasiado al
sensor. • Habrá un corto retardo entre la detección
del objeto estático y su visualización
(suena un avisador acústico). Incluso a bajas velocidades, existe la posibilidad de
que el objeto se acerque a 30 cm (1,0
pies) antes de que se muestre la pantalla y suene el indicador acústico de aviso.
• Podría resultar difícil oír el indicador acús-
tico debido al volumen del sistema de audio o al ruido de aire en movimiento del
sistema de aire acondicionado.
• Puede que sea difícil escuchar el sonido de este sistema debido a los indicadores
acústicos de otros sistemas.
• Cuando el contador esté averiado, es posi- ble que el indicador acústico no suene.
■Objetos que el sistema podría no detec-
tar correctamente
La forma del objeto puede impedir que el
sensor lo detecte. Pres te especial atención a los siguientes objetos:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que
absorban ondas sonoras
●Objetos con ángulos muy pronunciados
●Objetos a baja altura
●Objetos altos con secciones superiores que se proyecten hacia afuera en la direc-
ción del vehículo
■Situaciones en las que el sistema
podría no funcionar correctamente
Ciertas condiciones del vehículo y el entorno pueden afectar a la capacidad del sensor
para detectar correctamente los objetos. A
continuación se proporcionan casos específi- cos en los que puede producirse esta situa-
ción.
●Hay suciedad, nieve, gotas de agua o hielo en un sensor. (Este problema se resolverá
limpiando los sensores.)
●Un sensor está c ongelado. (Descongelar
el área resuelve este problema.)
En climas especialmente fríos, si un sen- sor está congelado el visualizador del sen-
sor podría mostrar una visualización
anormal o podría no detectar objetos, como por ejemplo una pared.
●Cuando un sensor o la zona alrededor de un sensor está extremadamente fría o
caliente.
●En una carretera con muchos baches, en
pendiente, sobre gravilla o sobre hierba.
●Si se encuentran cerca del vehículo, un
vehículo que acciona el claxon, detectores
de vehículos, motores de las motocicletas, frenos neumáticos de vehículos de gran-
des dimensiones, el sonar de separación
de otros vehículos u otros dispositivos que producen ondas ultrasónicas
●Un sensor tiene una capa de líquido pulve-rizado o lluvia intensa.
●Si los objetos se acercan demasiado al sensor.
●Cuando un peatón lleva ropa que no refleja ondas ultrasónica s (p. ej. faldas con
frunces o volantes).

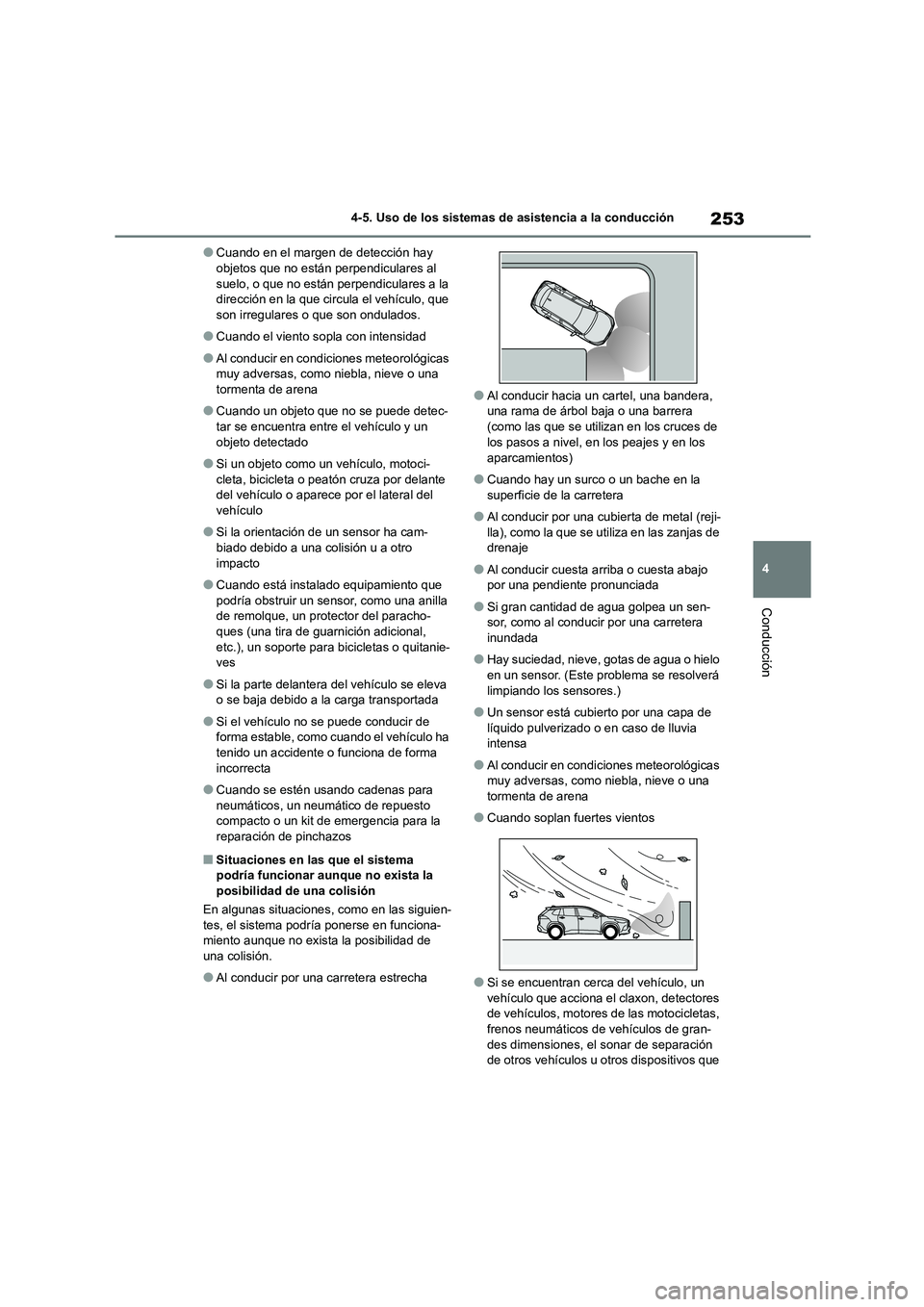

253
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
●Cuando en el margen de detección hay objetos que no están perpendiculares al
suelo, o que no están perpendiculares a la
dirección en la que circula el vehículo, que son irregulares o que son ondulados.
●Cuando el viento sopla con intensidad
●Al conducir en condi ciones meteorológicas
muy adversas, como niebla, nieve o una tormenta de arena
●Cuando un objeto que no se puede detec-
tar se encuentra entre el vehículo y un objeto detectado
●Si un objeto como un vehículo, motoci-cleta, bicicleta o peatón cruza por delante
del vehículo o aparece por el lateral del
vehículo
●Si la orientación de un sensor ha cam-
biado debido a una colisión u a otro impacto
●Cuando está instalado equipamiento que podría obstruir un sensor, como una anilla
de remolque, un protector del paracho-
ques (una tira de guarnición adicional, etc.), un soporte para bicicletas o quitanie-
ves
●Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada
●Si el vehículo no se puede conducir de
forma estable, como cuando el vehículo ha
tenido un accidente o funciona de forma incorrecta
●Cuando se estén usando cadenas para neumáticos, un neumático de repuesto
compacto o un kit de emergencia para la
reparación de pinchazos
■Situaciones en las que el sistema podría funcionar aunque no exista la
posibilidad de una colisión
En algunas situaciones, como en las siguien-
tes, el sistema podría ponerse en funciona- miento aunque no exista la posibilidad de
una colisión.
●Al conducir por una carretera estrecha
●Al conducir hacia un cartel, una bandera, una rama de árbol baja o una barrera
(como las que se utilizan en los cruces de
los pasos a nivel, en los peajes y en los
aparcamientos)
●Cuando hay un surco o un bache en la
superficie de la carretera
●Al conducir por una cubierta de metal (reji-
lla), como la que se utiliza en las zanjas de drenaje
●Al conducir cuesta arriba o cuesta abajo por una pendiente pronunciada
●Si gran cantidad de agua golpea un sen-sor, como al conducir por una carretera
inundada
●Hay suciedad, nieve, gotas de agua o hielo
en un sensor. (Este problema se resolverá
limpiando los sensores.)
●Un sensor está cubierto por una capa de
líquido pulverizado o en caso de lluvia intensa
●Al conducir en condici ones meteorológicas muy adversas, como niebla, nieve o una
tormenta de arena
●Cuando soplan fuertes vientos
●Si se encuentran cerca del vehículo, un vehículo que acciona el claxon, detectores
de vehículos, motores de las motocicletas,
frenos neumáticos de vehículos de gran- des dimensiones, el sonar de separación
de otros vehículos u otros dispositivos que

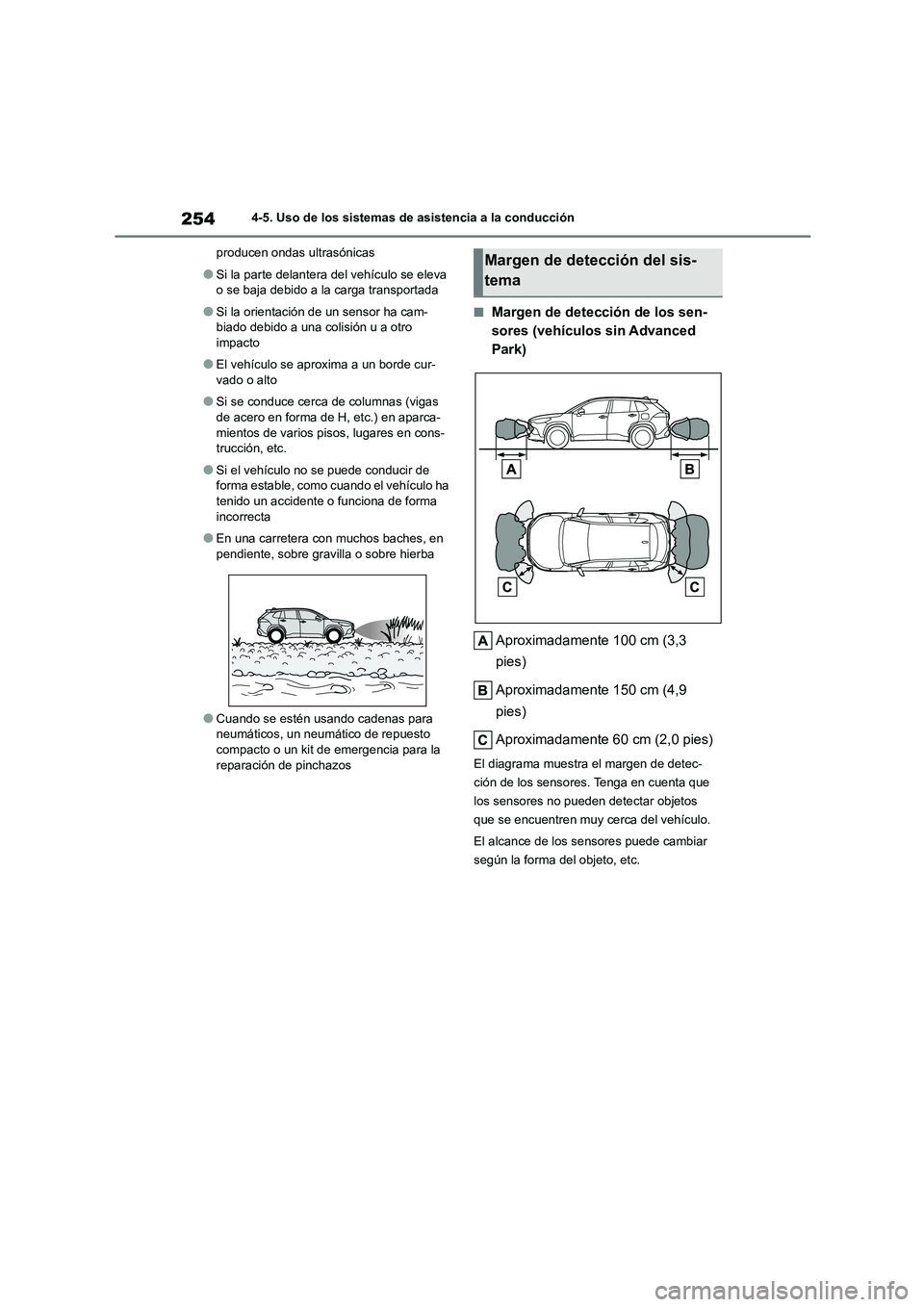

2544-5. Uso de los sistemas de asistencia a la conducción
producen ondas ultrasónicas
●Si la parte delantera del vehículo se eleva
o se baja debido a la carga transportada
●Si la orientación de un sensor ha cam-
biado debido a una colisión u a otro impacto
●El vehículo se aproxima a un borde cur-vado o alto
●Si se conduce cerca de columnas (vigas
de acero en forma de H, etc.) en aparca- mientos de varios pisos, lugares en cons-
trucción, etc.
●Si el vehículo no se puede conducir de
forma estable, como cuando el vehículo ha
tenido un accidente o funciona de forma incorrecta
●En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba
●Cuando se estén usando cadenas para neumáticos, un neumático de repuesto
compacto o un kit de emergencia para la
reparación de pinchazos
■Margen de detección de los sen-
sores (vehículos sin Advanced
Park)
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 60 cm (2,0 pies)
El diagrama muestra el margen de detec-
ción de los sensores. Tenga en cuenta que
los sensores no pueden detectar objetos
que se encuentren muy cerca del vehículo.
El alcance de los s ensores puede cambiar
según la forma del objeto, etc.
Margen de detección del sis-
tema

255
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

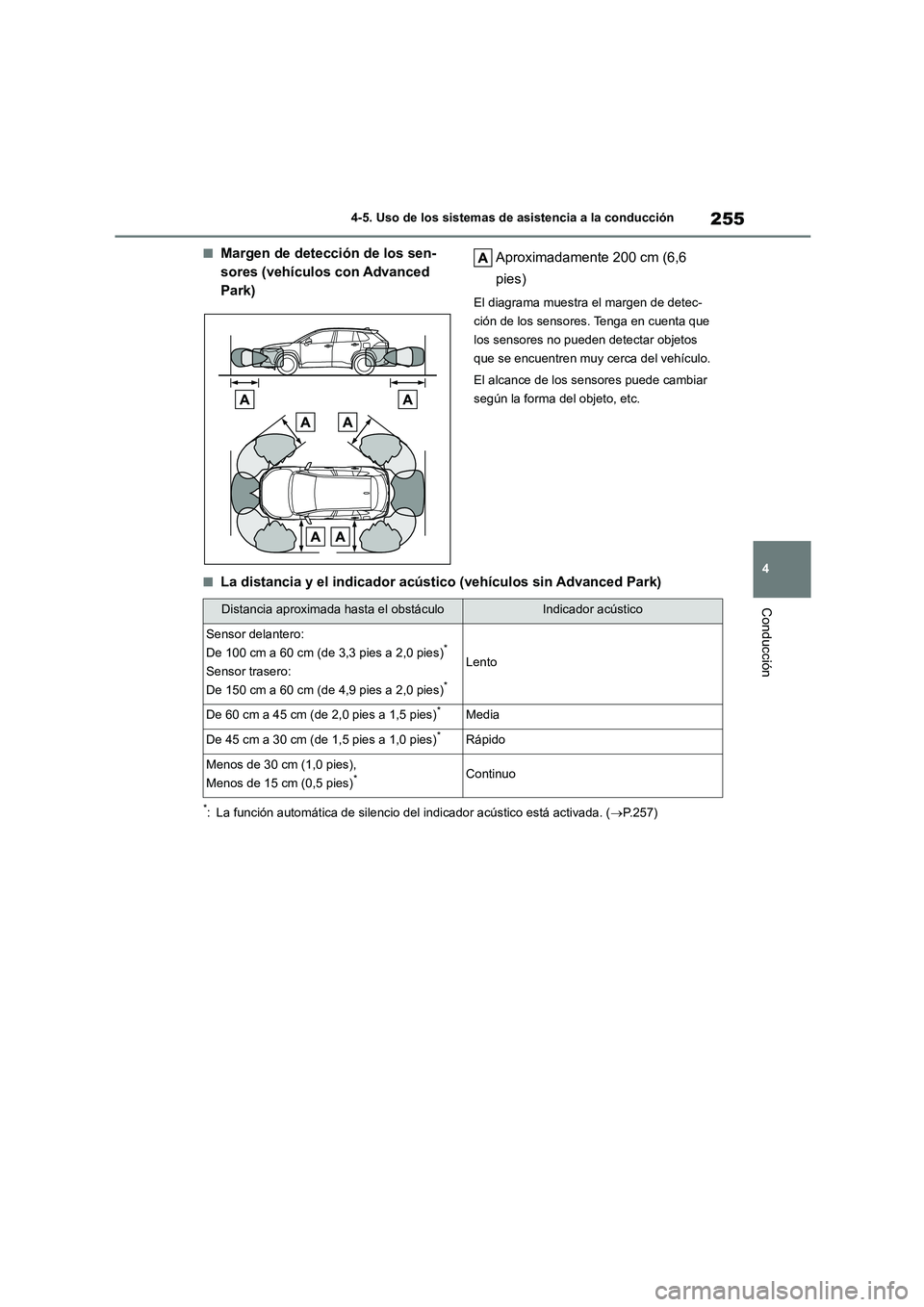

■Margen de detección de los sen-
sores (vehículos con Advanced
Park)
Aproximadamente 200 cm (6,6
pies)
El diagrama muestra el margen de detec-
ción de los sensores. Tenga en cuenta que
los sensores no pueden detectar objetos
que se encuentren muy cerca del vehículo.
El alcance de los s ensores puede cambiar
según la forma del objeto, etc.
■La distancia y el indicador acústico (vehículos sin Advanced Park)
*: La función automática de silencio del indicador acústico está activada. (P.257)
Distancia aproximada hasta el obstáculoIndicador acústico
Sensor delantero:
De 100 cm a 60 cm (de 3,3 pies a 2,0 pies)*
Sensor trasero:
De 150 cm a 60 cm (de 4,9 pies a 2,0 pies)*
Lento
De 60 cm a 45 cm (de 2,0 pies a 1,5 pies)*Media
De 45 cm a 30 cm (de 1,5 pies a 1,0 pies)*Rápido
Menos de 30 cm (1,0 pies),
Menos de 15 cm (0,5 pies)*Continuo

2564-5. Uso de los sistemas de asistencia a la conducción

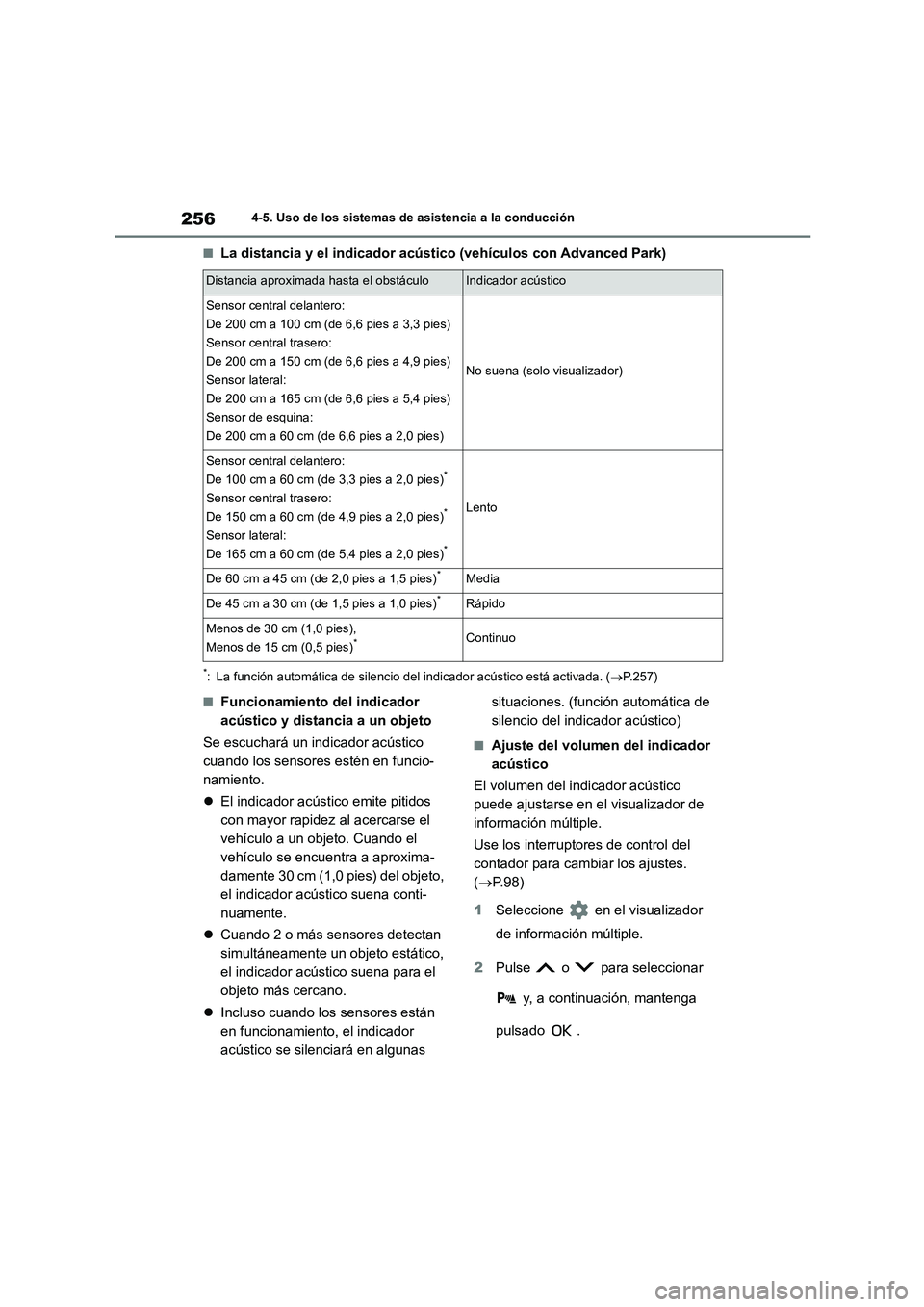

■La distancia y el indicador acústico (vehículos con Advanced Park)
*: La función automática de silencio del indicador acústico está activada. (P.257)
■Funcionamiento del indicador
acústico y distancia a un objeto
Se escuchará un indicador acústico
cuando los sensores estén en funcio-
namiento.
 El indicador acústico emite pitidos
con mayor rapidez al acercarse el
vehículo a un objeto. Cuando el
vehículo se encuentra a aproxima-
damente 30 cm (1,0 pies) del objeto,
el indicador acústico suena conti-
nuamente.
 Cuando 2 o más sensores detectan
simultáneamente un objeto estático,
el indicador acústico suena para el
objeto más cercano.
 Incluso cuando los sensores están
en funcionamiento, el indicador
acústico se silenciará en algunas
situaciones. (función automática de
silencio del indicador acústico)
■Ajuste del volumen del indicador
acústico
El volumen del indicador acústico
puede ajustarse en el visualizador de
información múltiple.
Use los interruptores de control del
contador para cambiar los ajustes.
( P. 9 8 )
1 Seleccione en el visualizador
de información múltiple.
2 Pulse o para seleccionar
y, a continuación, mantenga
pulsado .
Distancia aproximada hasta el obstáculoIndicador acústico
Sensor central delantero:
De 200 cm a 100 cm (de 6,6 pies a 3,3 pies)
Sensor central trasero:
De 200 cm a 150 cm (de 6,6 pies a 4,9 pies)
Sensor lateral:
De 200 cm a 165 cm (de 6,6 pies a 5,4 pies)
Sensor de esquina:
De 200 cm a 60 cm (de 6,6 pies a 2,0 pies)
No suena (solo visualizador)
Sensor central delantero:
De 100 cm a 60 cm (de 3,3 pies a 2,0 pies)*
Sensor central trasero:
De 150 cm a 60 cm (de 4,9 pies a 2,0 pies)*
Sensor lateral:
De 165 cm a 60 cm (de 5,4 pies a 2,0 pies)*
Lento
De 60 cm a 45 cm (de 2,0 pies a 1,5 pies)*Media
De 45 cm a 30 cm (de 1,5 pies a 1,0 pies)*Rápido
Menos de 30 cm (1,0 pies),
Menos de 15 cm (0,5 pies)*Continuo

257
4
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

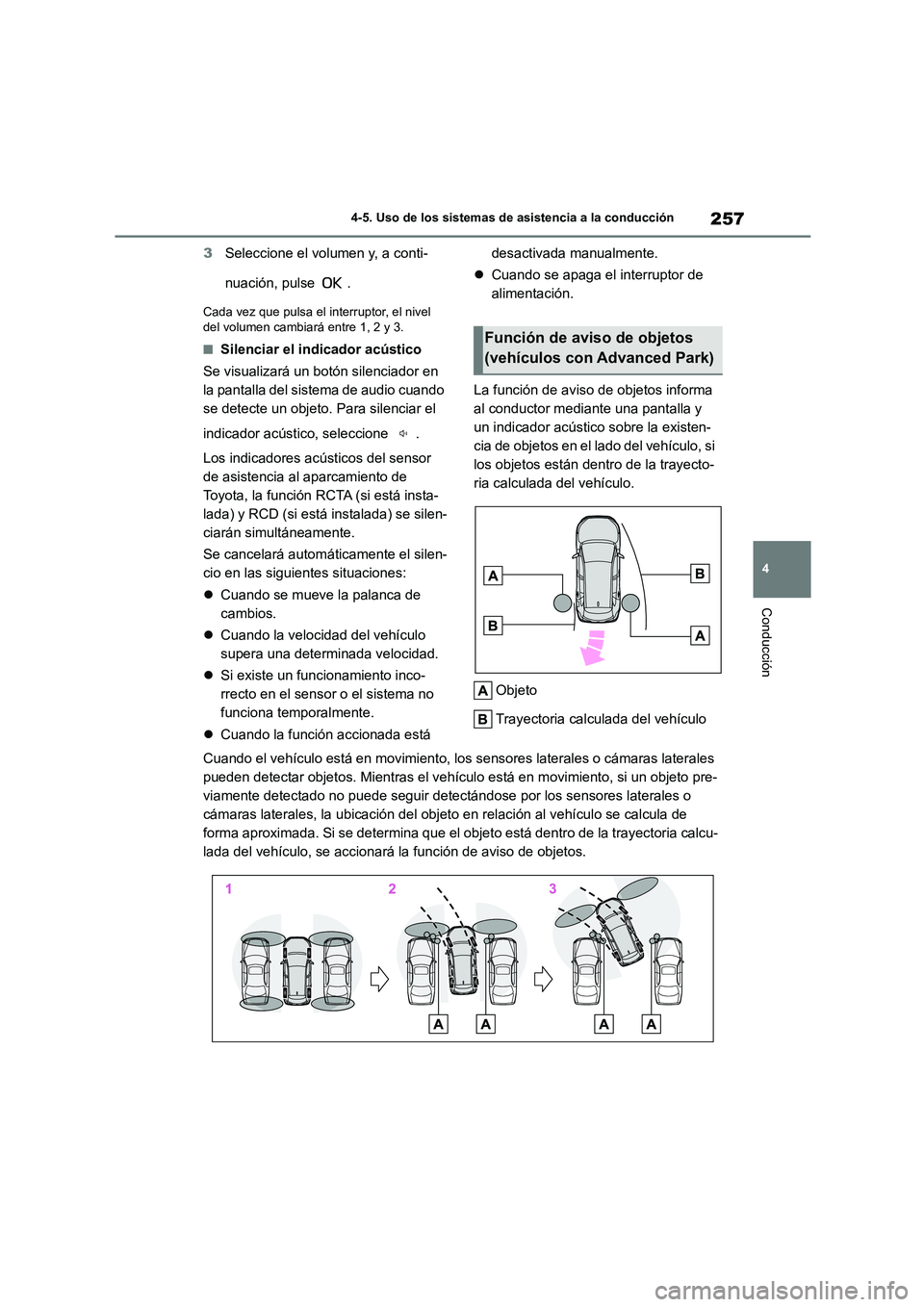

3 Seleccione el volumen y, a conti-
nuación, pulse .
Cada vez que pulsa el interruptor, el nivel
del volumen cambiará entre 1, 2 y 3.
■Silenciar el indicador acústico
Se visualizará un botón silenciador en
la pantalla del sistema de audio cuando
se detecte un objeto. Para silenciar el
indicador acústico, seleccione .
Los indicadores acústicos del sensor
de asistencia al aparcamiento de
Toyota, la función RCTA (si está insta-
lada) y RCD (si está instalada) se silen-
ciarán simultáneamente.
Se cancelará automáticamente el silen-
cio en las siguientes situaciones:
 Cuando se mueve la palanca de
cambios.
 Cuando la velocidad del vehículo
supera una determinada velocidad.
 Si existe un funcionamiento inco-
rrecto en el sensor o el sistema no
funciona temporalmente.
 Cuando la función accionada está
desactivada manualmente.
 Cuando se apaga el interruptor de
alimentación.
La función de aviso de objetos informa
al conductor mediante una pantalla y
un indicador acústico sobre la existen-
cia de objetos en el lado del vehículo, si
los objetos están dentro de la trayecto-
ria calculada del vehículo.
Objeto
Trayectoria calculada del vehículo
Cuando el vehículo está en movimiento, los sensores laterales o cámaras laterales
pueden detectar objetos. Mientras el vehículo está en movimiento, si un objeto pre-
viamente detectado no puede seguir detectándose por los sensores laterales o
cámaras laterales, la ubicación del objeto en relación al vehículo se calcula de
forma aproximada. Si se determina que el objeto está dentro de la trayectoria calcu-
lada del vehículo, se accionará la función de aviso de objetos.
Función de aviso de objetos
(vehículos con Advanced Park)

2584-5. Uso de los sistemas de asistencia a la conducción

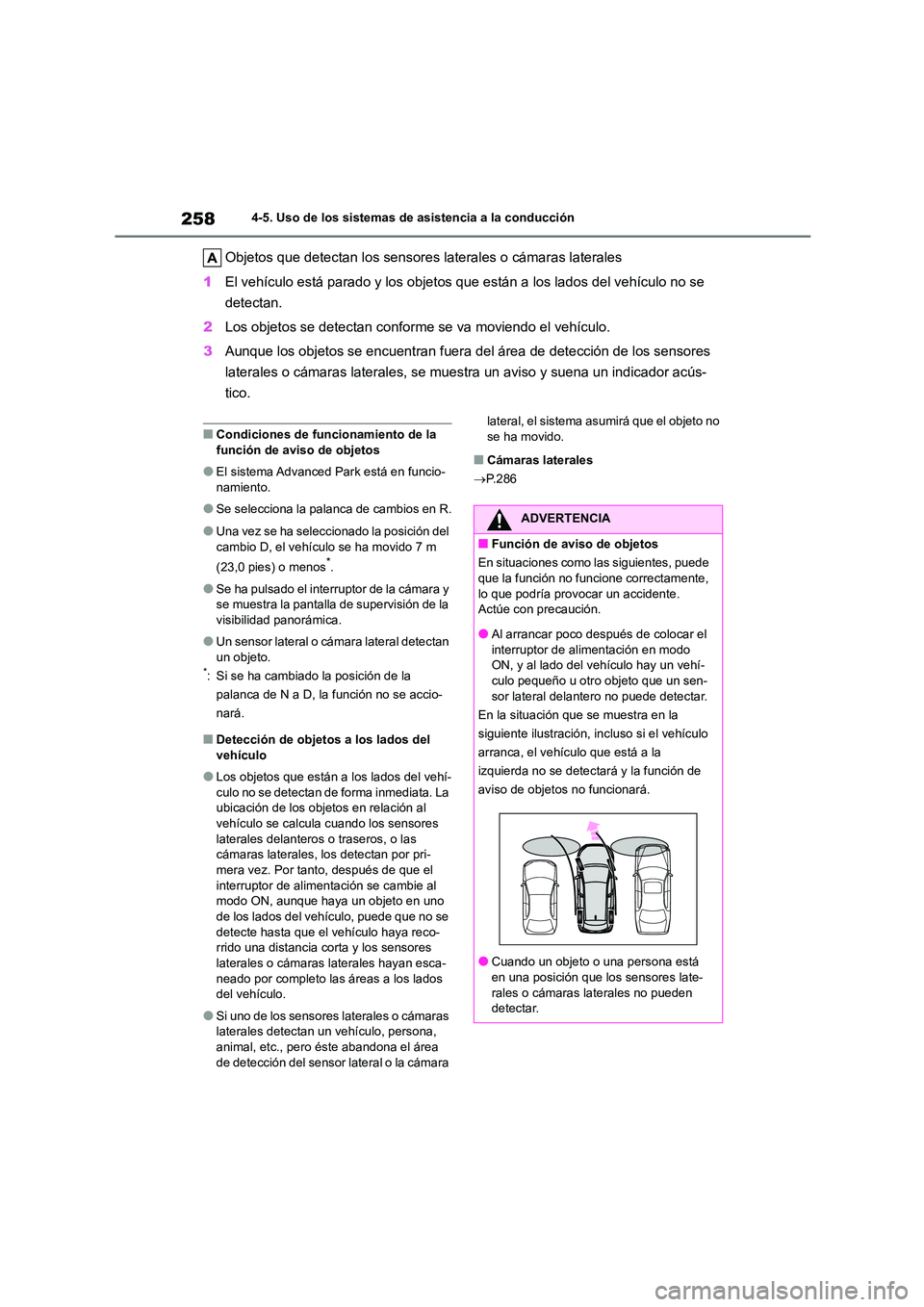

Objetos que detectan los sensores laterales o cámaras laterales
1 El vehículo está parado y los objetos que están a los lados del vehículo no se
detectan.
2 Los objetos se detectan conforme se va moviendo el vehículo.
3 Aunque los objetos se encuentran fuera del área de detección de los sensores
laterales o cámaras laterale s, se muestra un aviso y suena un indicador acús-
tico.
■Condiciones de func ionamiento de la
función de aviso de objetos
●El sistema Advanced Park está en funcio-
namiento.
●Se selecciona la palanca de cambios en R.
●Una vez se ha seleccionado la posición del
cambio D, el vehículo se ha movido 7 m
(23,0 pies) o menos*.
●Se ha pulsado el interruptor de la cámara y
se muestra la pantalla de supervisión de la
visibilidad panorámica.
●Un sensor lateral o cámara lateral detectan
un objeto.*: Si se ha cambiado la posición de la
palanca de N a D, la función no se accio-
nará.
■Detección de objetos a los lados del
vehículo
●Los objetos que están a los lados del vehí-
culo no se detectan de forma inmediata. La ubicación de los objetos en relación al
vehículo se calcula cuando los sensores
laterales delanteros o traseros, o las
cámaras laterales, los detectan por pri- mera vez. Por tanto, después de que el
interruptor de alimentación se cambie al
modo ON, aunque haya un objeto en uno de los lados del vehículo, puede que no se
detecte hasta que el vehículo haya reco-
rrido una distancia corta y los sensores laterales o cámaras laterales hayan esca-
neado por completo las áreas a los lados
del vehículo.
●Si uno de los sensores laterales o cámaras
laterales detectan un vehículo, persona, animal, etc., pero éste abandona el área
de detección del sensor lateral o la cámara
lateral, el sistema asumirá que el objeto no
se ha movido.
■Cámaras laterales
 P. 2 8 6
ADVERTENCIA
■Función de aviso de objetos
En situaciones como las siguientes, puede que la función no funcione correctamente,
lo que podría provocar un accidente.
Actúe con precaución.
●Al arrancar poco después de colocar el
interruptor de alimentación en modo
ON, y al lado del vehículo hay un vehí- culo pequeño u otro objeto que un sen-
sor lateral delantero no puede detectar.
En la situación que se muestra en la
siguiente ilustración, in cluso si el vehículo
arranca, el vehículo que está a la
izquierda no se detectará y la función de
aviso de objetos no funcionará.
●Cuando un objeto o una persona está
en una posición que los sensores late- rales o cámaras laterales no pueden
detectar.
