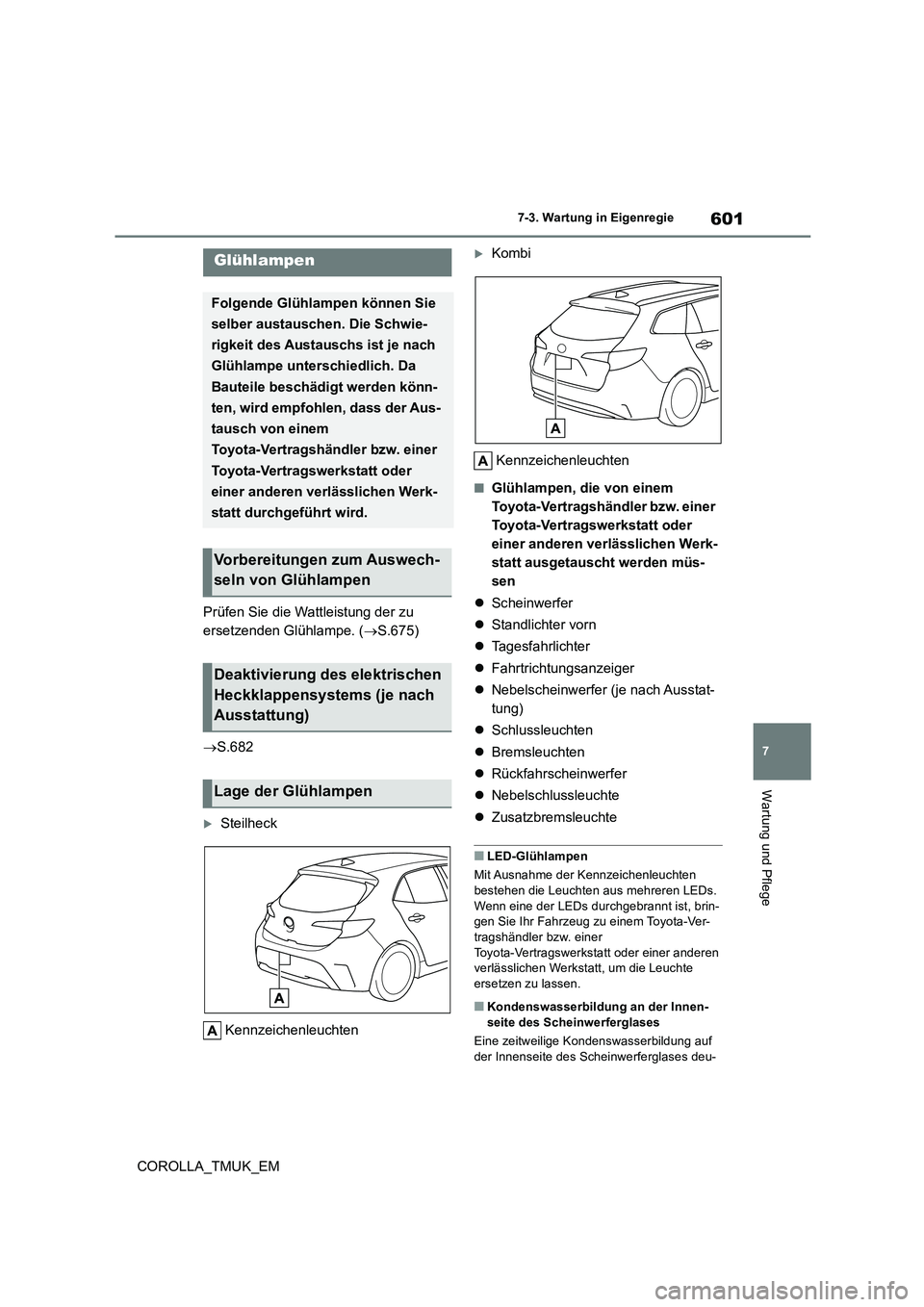

TOYOTA COROLLA HATCHBACK 2019 Betriebsanleitungen (in German)

601
7
COROLLA_TMUK_EM
7-3. Wartung in Eigenregie
Wartung und Pflege
Prüfen Sie die Wattleistung der zu
ersetzenden Glühlampe. ( S.675)
 S.682
Steilheck
Kennzeichenleuchten
Kombi
Kennzeichenleuchten
■Glühlampen, die von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt ausgetauscht werden müs-
sen
 Scheinwerfer
 Standlichter vorn
 Tagesfahrlichter
 Fahrtrichtungsanzeiger
 Nebelscheinwerfer (je nach Ausstat-
tung)
 Schlussleuchten
 Bremsleuchten
 Rückfahrscheinwerfer
 Nebelschlussleuchte
 Zusatzbremsleuchte
■LED-Glühlampen
Mit Ausnahme der Kennzeichenleuchten bestehen die Leuchten aus mehreren LEDs.
Wenn eine der LEDs dur chgebrannt ist, brin- gen Sie Ihr Fahrzeug zu einem Toyota-Ver-tragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt, um die Leuchte ersetzen zu lassen.
■Kondenswasserbildung an der Innen-
seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung auf der Innenseite des Scheinwerferglases deu-
Glühlampen
Folgende Glühlampen können Sie
selber austauschen. Die Schwie-
rigkeit des Austauschs ist je nach
Glühlampe unterschiedlich. Da
Bauteile beschädigt werden könn-
ten, wird empfohlen, dass der Aus-
tausch von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen verlässlichen Werk-
statt durchgeführt wird.
Vorbereitungen zum Auswech-
seln von Glühlampen
Deaktivierung des elektrischen
Heckklappensystems (je nach
Ausstattung)
Lage der Glühlampen

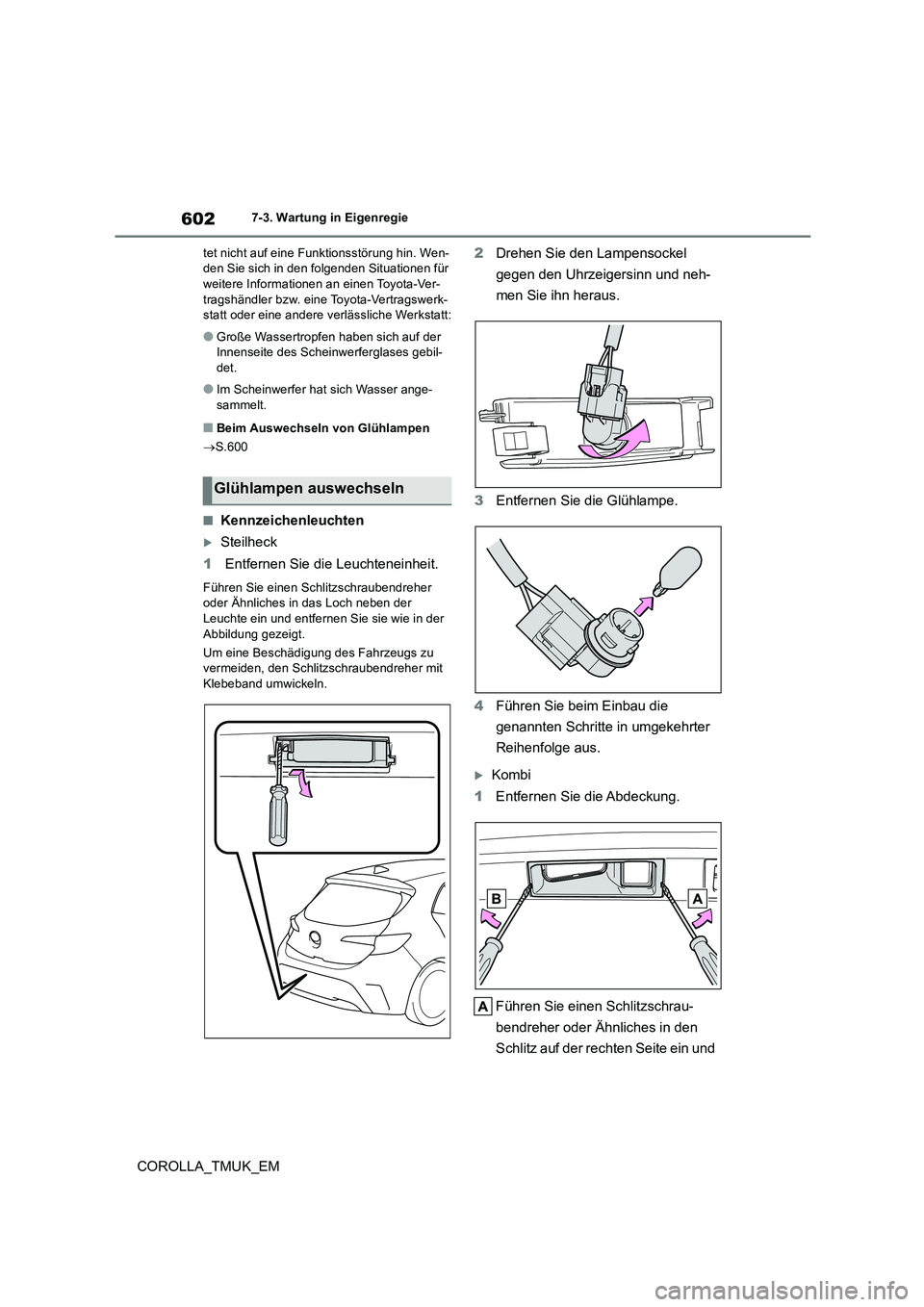

602
COROLLA_TMUK_EM
7-3. Wartung in Eigenregie
tet nicht auf eine Funktionsstörung hin. Wen- den Sie sich in den folgenden Situationen für weitere Informationen an einen Toyota-Ver-
tragshändler bzw. eine Toyota-Vertragswerk- statt oder eine andere verlässliche Werkstatt:
●Große Wassertropfen haben sich auf der Innenseite des Scheinwerferglases gebil-det.
●Im Scheinwerfer hat sich Wasser ange-sammelt.
■Beim Auswechseln von Glühlampen
 S.600
■Kennzeichenleuchten
Steilheck
1 Entfernen Sie die Leuchteneinheit.
Führen Sie einen Schlitzschraubendreher oder Ähnliches in das Loch neben der Leuchte ein und entfernen Sie sie wie in der
Abbildung gezeigt.
Um eine Beschädigung des Fahrzeugs zu vermeiden, den Schlitzschraubendreher mit Klebeband umwickeln.
2 Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und neh-
men Sie ihn heraus.
3 Entfernen Sie die Glühlampe.
4 Führen Sie beim Einbau die
genannten Schritte in umgekehrter
Reihenfolge aus.
Kombi
1 Entfernen Sie die Abdeckung.
Führen Sie einen Schlitzschrau-
bendreher oder Ähnliches in den
Schlitz auf der rechten Seite ein und
Glühlampen auswechseln

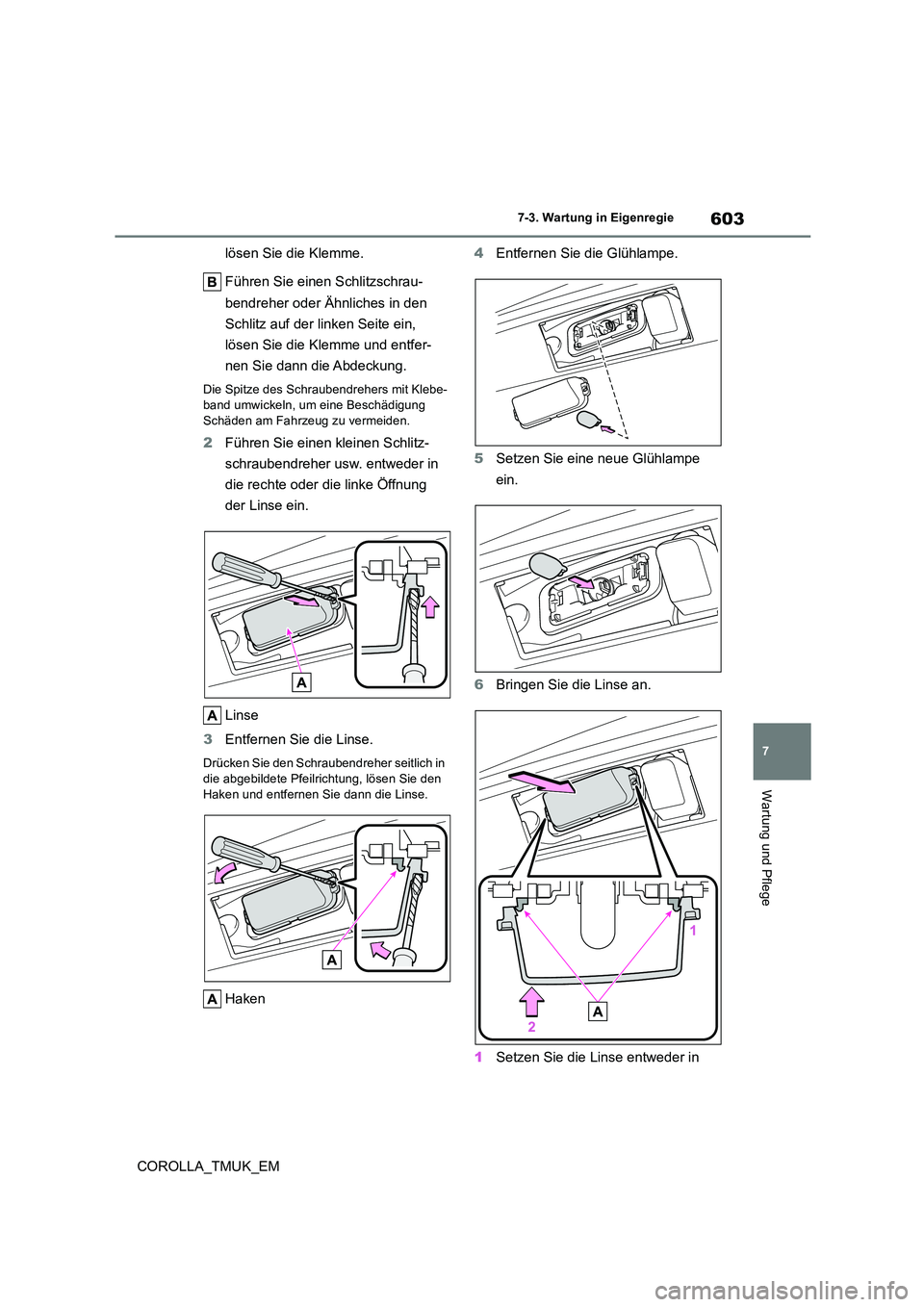

603
7
COROLLA_TMUK_EM
7-3. Wartung in Eigenregie
Wartung und Pflege
lösen Sie die Klemme.
Führen Sie einen Schlitzschrau-
bendreher oder Ähnliches in den
Schlitz auf der linken Seite ein,
lösen Sie die Klemme und entfer-
nen Sie dann die Abdeckung.
Die Spitze des Schraubendrehers mit Klebe- band umwickeln, um eine Beschädigung
Schäden am Fahrzeug zu vermeiden.
2 Führen Sie einen kleinen Schlitz-
schraubendreher usw. entweder in
die rechte oder die linke Öffnung
der Linse ein.
Linse
3 Entfernen Sie die Linse.
Drücken Sie den Schraubendreher seitlich in die abgebildete Pfeilrichtung, lösen Sie den
Haken und entfernen Sie dann die Linse.
Haken
4 Entfernen Sie die Glühlampe.
5 Setzen Sie eine neue Glühlampe
ein.
6 Bringen Sie die Linse an.
1 Setzen Sie die Linse entweder in

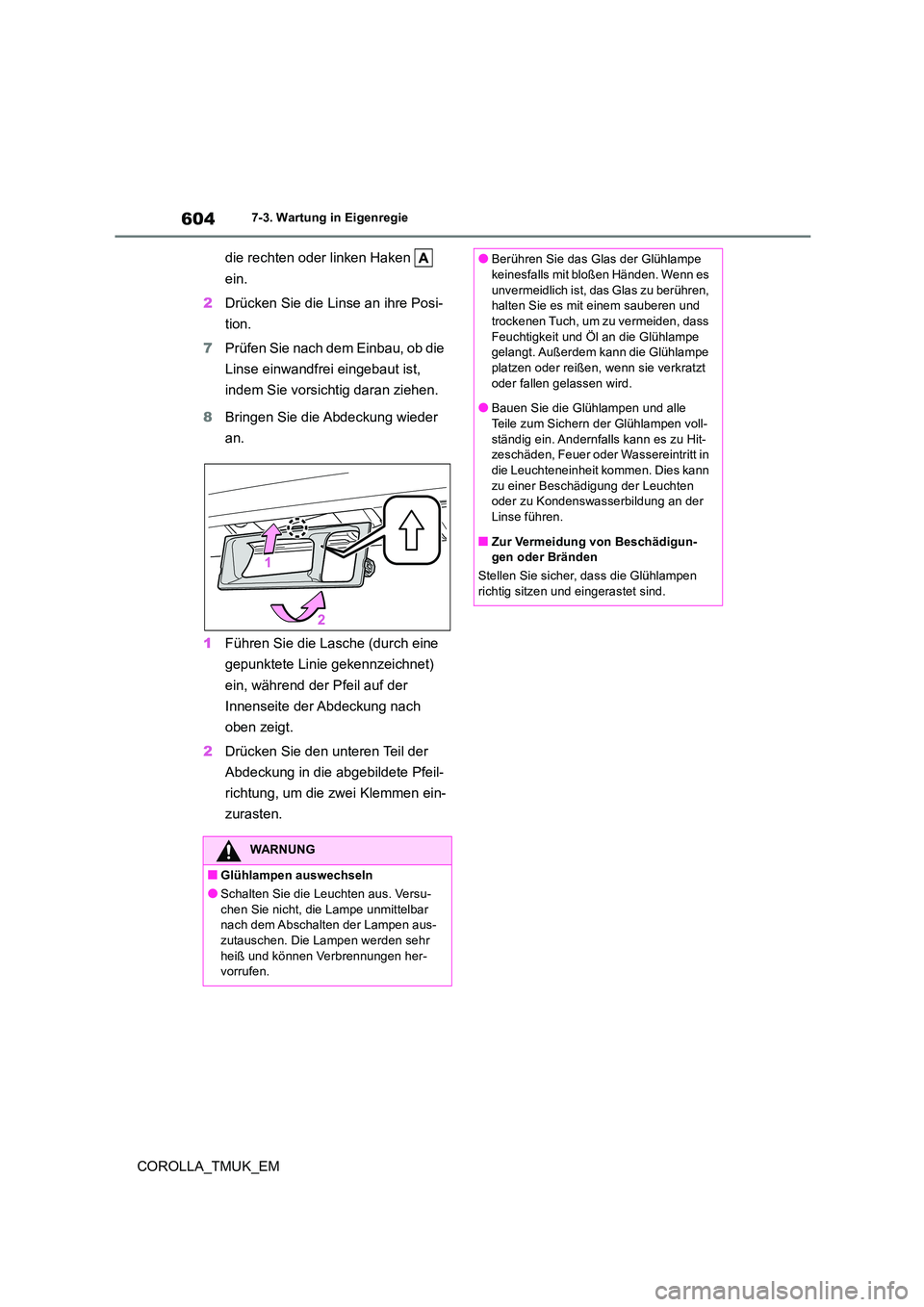

604
COROLLA_TMUK_EM
7-3. Wartung in Eigenregie
die rechten oder linken Haken
ein.
2 Drücken Sie die Linse an ihre Posi-
tion.
7 Prüfen Sie nach dem Einbau, ob die
Linse einwandfrei eingebaut ist,
indem Sie vorsichtig daran ziehen.
8 Bringen Sie die Abdeckung wieder
an.
1 Führen Sie die Lasche (durch eine
gepunktete Linie gekennzeichnet)
ein, während der Pfeil auf der
Innenseite der Abdeckung nach
oben zeigt.
2 Drücken Sie den unteren Teil der
Abdeckung in die abgebildete Pfeil-
richtung, um die zwei Klemmen ein-
zurasten.
WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Leuchten aus. Versu- chen Sie nicht, die Lampe unmittelbar nach dem Abschalten der Lampen aus-
zutauschen. Die Lampen werden sehr heiß und können Verbrennungen her-vorrufen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es
unvermeidlich ist, das Glas zu berühren, halten Sie es mit einem sauberen und trockenen Tuch, um zu vermeiden, dass
Feuchtigkeit und Öl an die Glühlampe gelangt. Außerdem kann die Glühlampe platzen oder reißen, wenn sie verkratzt
oder fallen gelassen wird.
●Bauen Sie die Glühlampen und alle Teile zum Sichern der Glühlampen voll-
ständig ein. Andernfalls kann es zu Hit- zeschäden, Feuer oder Wassereintritt in die Leuchteneinheit kommen. Dies kann
zu einer Beschädigung der Leuchten oder zu Kondenswasserbildung an der Linse führen.
■Zur Vermeidung von Beschädigun-gen oder Bränden
Stellen Sie sicher, dass die Glühlampen richtig sitzen und eingerastet sind.

8
605
COROLLA_TMUK_EM
Beim Auftreten einer Störung
8
Beim Auftreten einer
Störung
.8-1. Wichtige Informationen
Warnblinkanlage .................... 606
Wenn Ihr Fahrzeug aufgrund eines
Notfalls angehalten werden muss
............................................ 606
Wenn das Fahrzeug in steigendem
Wasser eingeschlossen ist.. 608
8-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss ....................... 609
Wenn Sie das Gefühl haben, dass
etwas nicht stimmt............... 613
Kraftstoffpumpen-Abschaltsystem
............................................ 614
Wenn eine Warnleuchte aufleuch-
tet oder ein Warnsummer ertönt
............................................ 615
Wenn eine Warnmeldung ange-
zeigt wird ............................. 624
Wenn Sie einen defekten Reifen
haben (Fahrzeuge mit Notfallre-
paratur-Kit für Reifen).......... 626
Wenn Sie einen defekten Reifen
haben (Fahrzeuge mit Ersatzrei-
fen) ...................................... 638
Wenn der Motor nicht anspringt
............................................ 651
Falls Sie Ihre Schlüssel verlieren
............................................ 653
Wenn der elektronische Schlüssel
nicht einwandfrei funktioniert
............................................. 653
Wenn die Fahrzeugbatterie entla-
den ist .................................. 656
Wenn das Fahrzeug überhitzt
............................................. 660
Wenn sich das Fahrzeug festfährt
............................................. 663

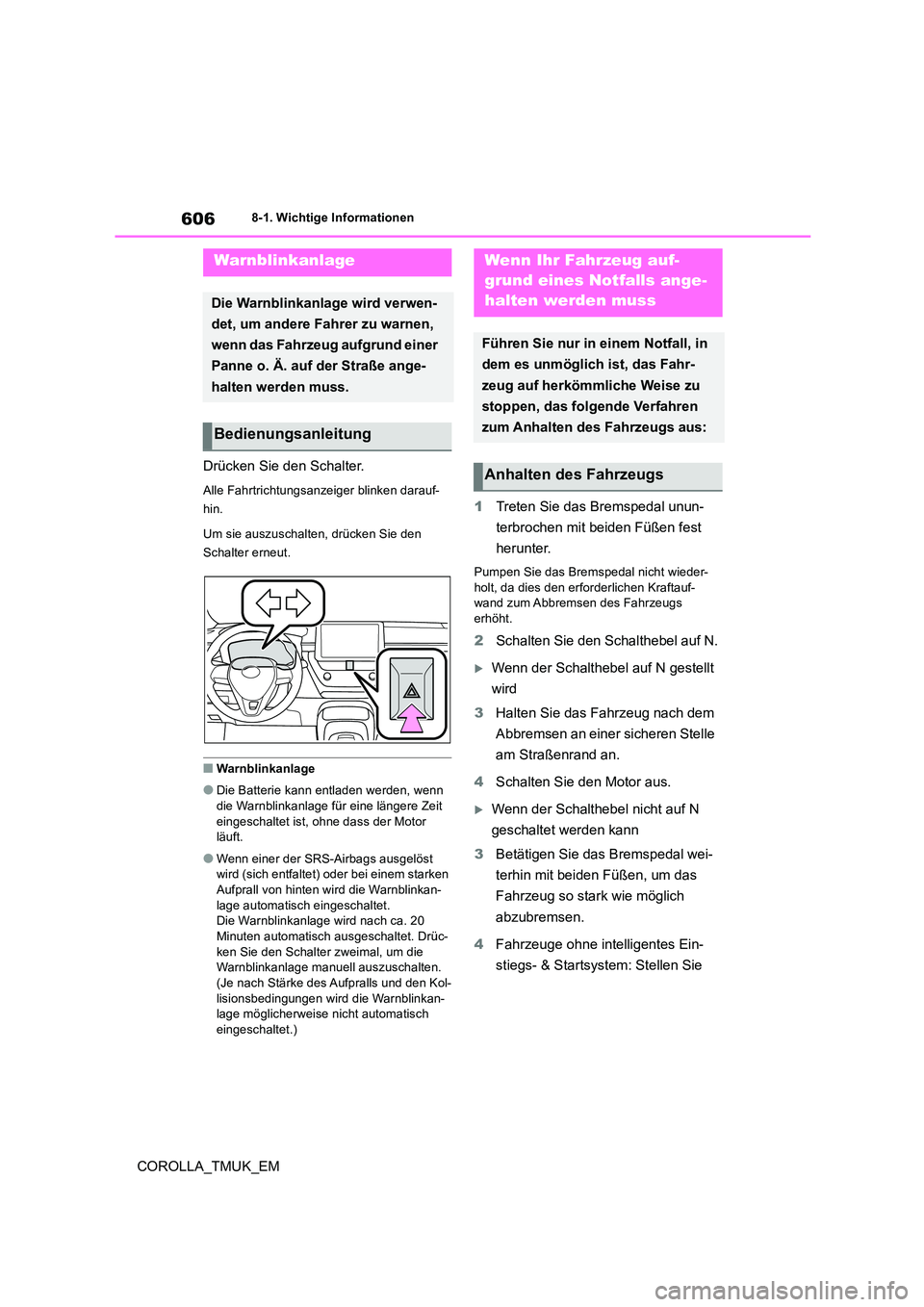

606
COROLLA_TMUK_EM
8-1. Wichtige Informationen
8-1.Wichtige In formatione n
Drücken Sie den Schalter.
Alle Fahrtrichtungsanzeiger blinken darauf-
hin.
Um sie auszuschalten, drücken Sie den
Schalter erneut.
■Warnblinkanlage
●Die Batterie kann entladen werden, wenn die Warnblinkanlage für eine längere Zeit
eingeschaltet ist, ohne dass der Motor läuft.
●Wenn einer der SRS-Airbags ausgelöst wird (sich entfaltet) oder bei einem starken Aufprall von hinten wird die Warnblinkan-
lage automatisch eingeschaltet. Die Warnblinkanlage wird nach ca. 20 Minuten automatisch ausgeschaltet. Drüc-
ken Sie den Schalter zweimal, um die Warnblinkanlage manuell auszuschalten. (Je nach Stärke des Aufpralls und den Kol-
lisionsbedingungen wird die Warnblinkan- lage möglicherweise nicht automatisch eingeschaltet.)
1 Treten Sie das Bremspedal unun-
terbrochen mit beiden Füßen fest
herunter.
Pumpen Sie das Bremspedal nicht wieder-
holt, da dies den erforderlichen Kraftauf- wand zum Abbremsen des Fahrzeugs erhöht.
2 Schalten Sie den Schalthebel auf N.
Wenn der Schalthebel auf N gestellt
wird
3 Halten Sie das Fahrzeug nach dem
Abbremsen an einer sicheren Stelle
am Straßenrand an.
4 Schalten Sie den Motor aus.
Wenn der Schalthebel nicht auf N
geschaltet werden kann
3 Betätigen Sie das Bremspedal wei-
terhin mit beiden Füßen, um das
Fahrzeug so stark wie möglich
abzubremsen.
4 Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Stellen Sie
Warnblinkanlage
Die Warnblinkanlage wird verwen-
det, um andere Fahrer zu warnen,
wenn das Fahrzeug aufgrund einer
Panne o. Ä. auf der Straße ange-
halten werden muss.
Bedienungsanleitung
Wenn Ihr Fahrzeug auf-
grund eines Notfalls ange-
halten werden muss
Führen Sie nur in einem Notfall, in
dem es unmöglich ist, das Fahr-
zeug auf herkömmliche Weise zu
stoppen, das folgende Verfahren
zum Anhalten des Fahrzeugs aus:
Anhalten des Fahrzeugs

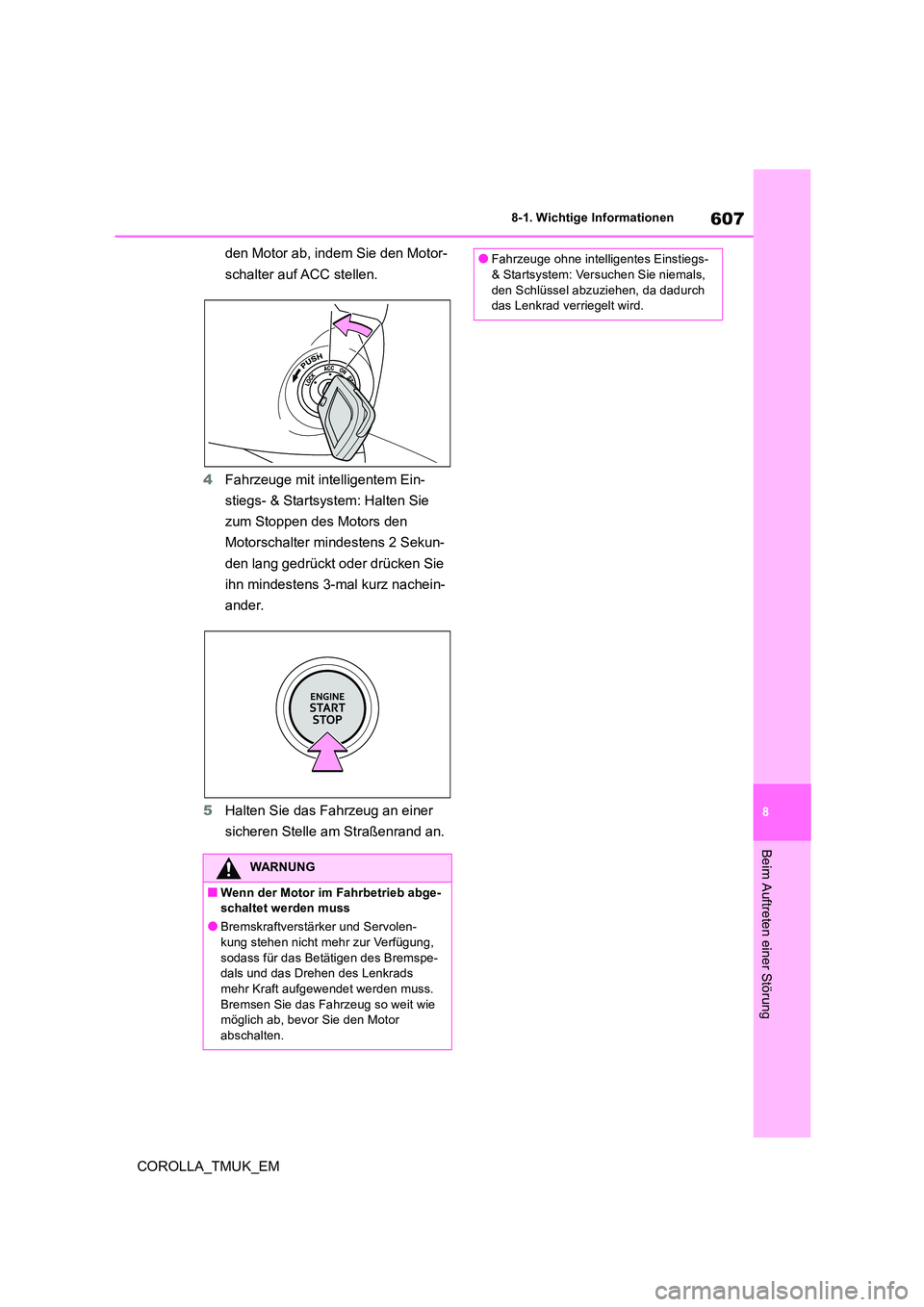

607
8
COROLLA_TMUK_EM
8-1. Wichtige Informationen
Beim Auftreten einer Störung
den Motor ab, indem Sie den Motor-
schalter auf ACC stellen.
4 Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Halten Sie
zum Stoppen des Motors den
Motorschalter mindestens 2 Sekun-
den lang gedrückt oder drücken Sie
ihn mindestens 3-mal kurz nachein-
ander.
5 Halten Sie das Fahrzeug an einer
sicheren Stelle am Straßenrand an.
WARNUNG
■Wenn der Motor im Fahrbetrieb abge- schaltet werden muss
●Bremskraftverstärker und Servolen-
kung stehen nicht mehr zur Verfügung, sodass für das Betätigen des Bremspe-dals und das Drehen des Lenkrads
mehr Kraft aufgewendet werden muss. Bremsen Sie das Fahrzeug so weit wie möglich ab, bevor Sie den Motor
abschalten.
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Versuchen Sie niemals,
den Schlüssel abzuziehen, da dadurch das Lenkrad verriegelt wird.

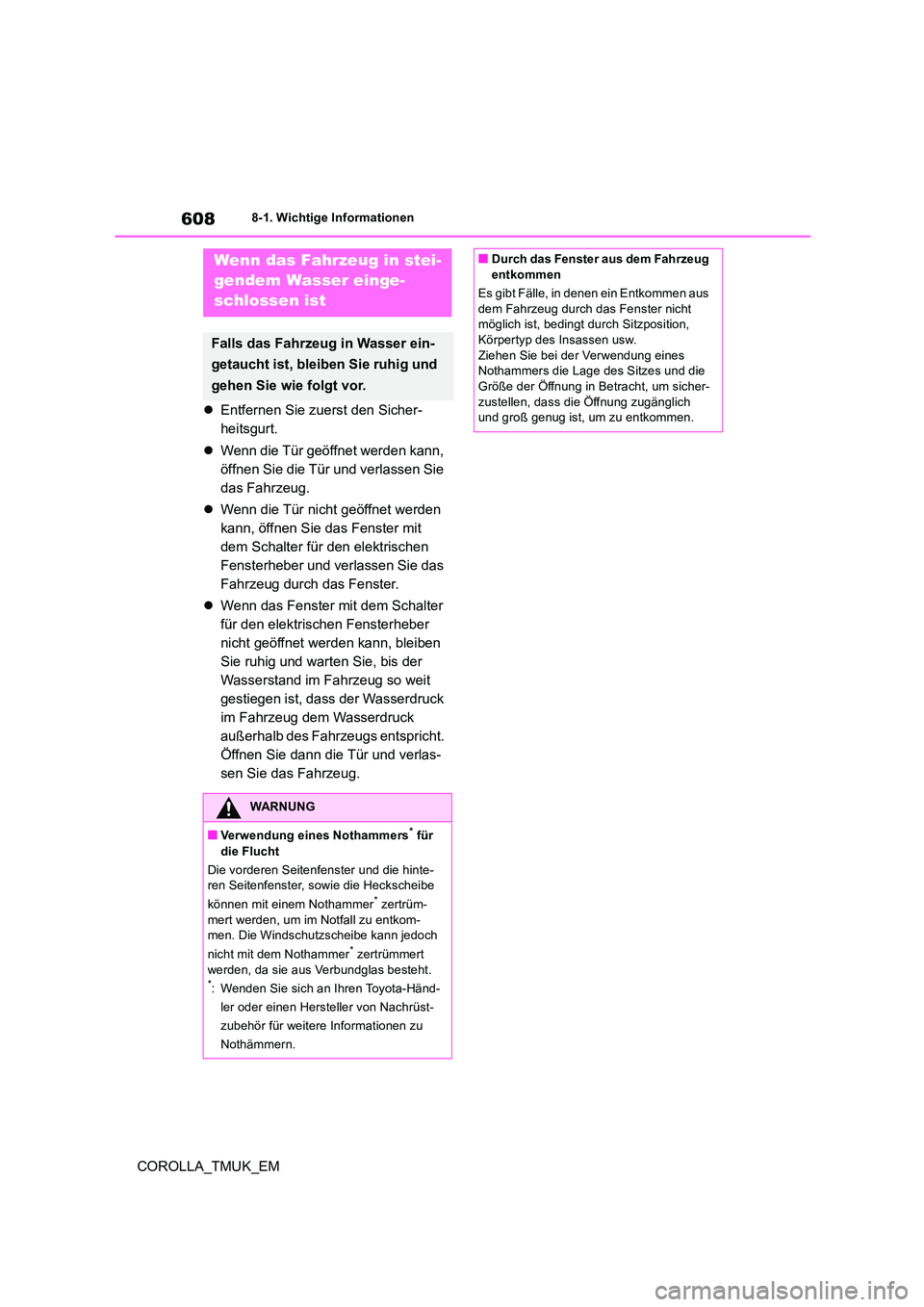

608
COROLLA_TMUK_EM
8-1. Wichtige Informationen
Entfernen Sie zuerst den Sicher-
heitsgurt.
 Wenn die Tür geöffnet werden kann,
öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
 Wenn die Tür nicht geöffnet werden
kann, öffnen Sie das Fenster mit
dem Schalter für den elektrischen
Fensterheber und verlassen Sie das
Fahrzeug durch das Fenster.
 Wenn das Fenster mit dem Schalter
für den elektrischen Fensterheber
nicht geöffnet werden kann, bleiben
Sie ruhig und warten Sie, bis der
Wasserstand im Fahrzeug so weit
gestiegen ist, dass der Wasserdruck
im Fahrzeug dem Wasserdruck
außerhalb des Fahrzeugs entspricht.
Öffnen Sie dann die Tür und verlas-
sen Sie das Fahrzeug.
Wenn das Fahrzeug in stei-
gendem Wasser einge-
schlossen ist
Falls das Fahrzeug in Wasser ein-
getaucht ist, bleiben Sie ruhig und
gehen Sie wie folgt vor.
WARNUNG
■Verwendung eines Nothammers* für
die Flucht
Die vorderen Seitenfenster und die hinte- ren Seitenfenster, sowie die Heckscheibe
können mit einem Nothammer* zertrüm-
mert werden, um im Notfall zu entkom- men. Die Windschutzscheibe kann jedoch
nicht mit dem Nothammer* zertrümmert
werden, da sie aus Verbundglas besteht.*: Wenden Sie sich an Ihren Toyota-Händ-
ler oder einen Hersteller von Nachrüst-
zubehör für weitere Informationen zu
Nothämmern.
■Durch das Fenster aus dem Fahrzeug entkommen
Es gibt Fälle, in denen ein Entkommen aus
dem Fahrzeug durch das Fenster nicht möglich ist, bedingt durch Sitzposition, Körpertyp des Insassen usw.
Ziehen Sie bei der Verwendung eines Nothammers die Lage des Sitzes und die Größe der Öffnung in Betracht, um sicher-
zustellen, dass die Öffnung zugänglich und groß genug ist, um zu entkommen.

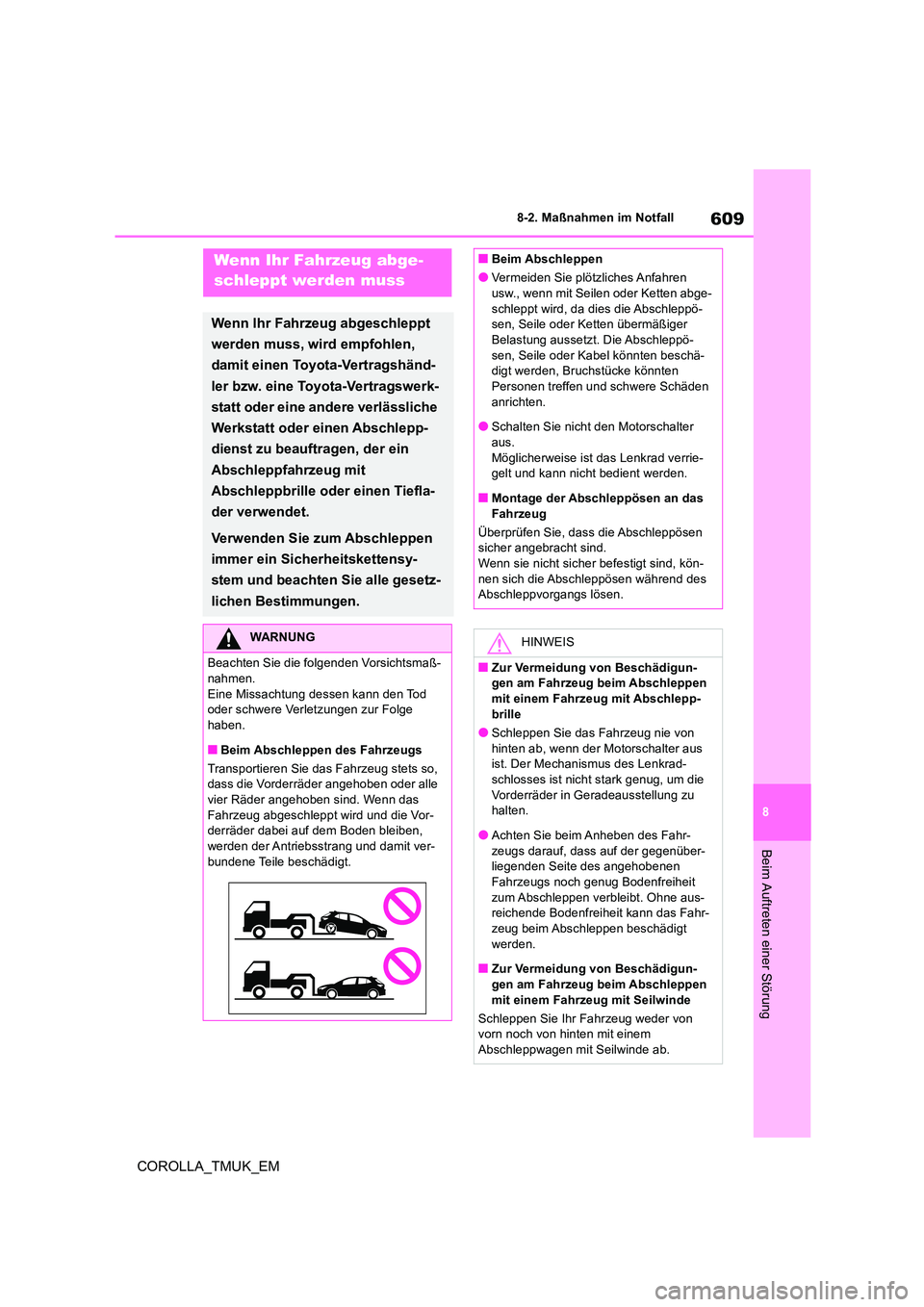

609
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
8-2.Maßna hmen im NotfallWenn Ihr Fahrzeug abge-
schleppt werden muss
Wenn Ihr Fahrzeug abgeschleppt
werden muss, wird empfohlen,
damit einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt oder einen Abschlepp-
dienst zu beauftragen, der ein
Abschleppfahrzeug mit
Abschleppbrille oder einen Tiefla-
der verwendet.
Verwenden Sie zum Abschleppen
immer ein Sicherheitskettensy-
stem und beachten Sie alle gesetz-
lichen Bestimmungen.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- nahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
■Beim Abschleppen des Fahrzeugs
Transportieren Sie das Fahrzeug stets so, dass die Vorderräder angehoben oder alle
vier Räder angehoben sind. Wenn das Fahrzeug abgeschleppt wird und die Vor-derräder dabei auf dem Boden bleiben,
werden der Antriebsstrang und damit ver- bundene Teile beschädigt.
■Beim Abschleppen
●Vermeiden Sie plötzliches Anfahren usw., wenn mit Seilen oder Ketten abge-
schleppt wird, da dies die Abschleppö- sen, Seile oder Ketten übermäßiger Belastung aussetzt. Die Abschleppö-
sen, Seile oder Kabel könnten beschä- digt werden, Bruchstücke könnten Personen treffen und schwere Schäden
anrichten.
●Schalten Sie nicht den Motorschalter aus.
Möglicherweise ist das Lenkrad verrie- gelt und kann nicht bedient werden.
■Montage der Abschleppösen an das
Fahrzeug
Überprüfen Sie, dass die Abschleppösen sicher angebracht sind.Wenn sie nicht sicher befestigt sind, kön-
nen sich die Abschleppösen während des Abschleppvorgangs lösen.
HINWEIS
■Zur Vermeidung von Beschädigun-gen am Fahrzeug beim Abschleppen
mit einem Fahrzeug mit Abschlepp- brille
●Schleppen Sie das Fahrzeug nie von
hinten ab, wenn der Motorschalter aus ist. Der Mechanismus des Lenkrad-schlosses ist nicht stark genug, um die
Vorderräder in Geradeausstellung zu halten.
●Achten Sie beim Anheben des Fahr-
zeugs darauf, dass auf der gegenüber- liegenden Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit
zum Abschleppen verbleibt. Ohne aus- reichende Bodenfreiheit kann das Fahr-zeug beim Abschleppen beschädigt
werden.
■Zur Vermeidung von Beschädigun- gen am Fahrzeug beim Abschleppen
mit einem Fahrzeug mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem Abschleppwagen mit Seilwinde ab.

610
COROLLA_TMUK_EM

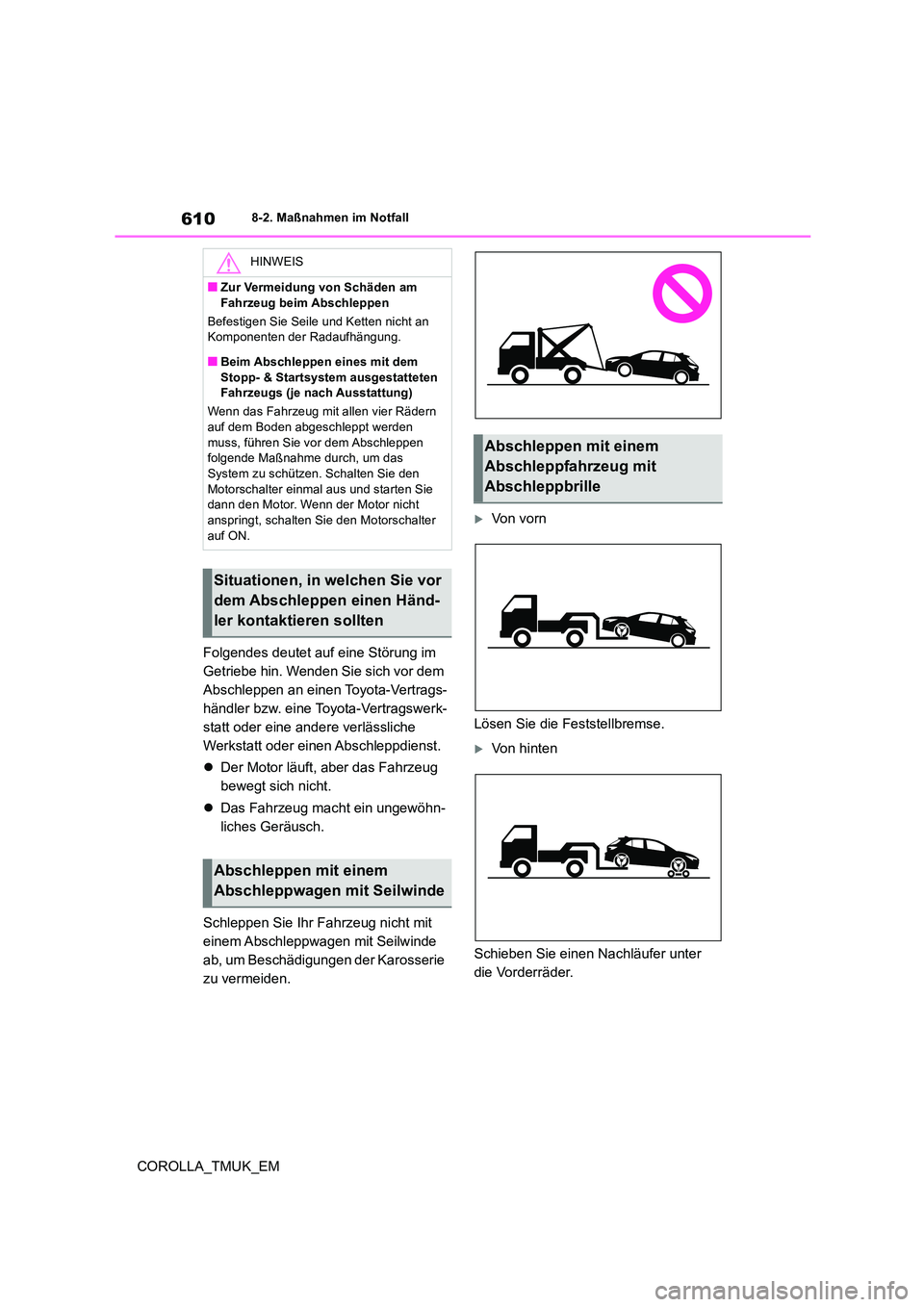

8-2. Maßnahmen im Notfall
Folgendes deutet auf eine Störung im
Getriebe hin. Wenden Sie sich vor dem
Abschleppen an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt oder einen Abschleppdienst.
 Der Motor läuft, aber das Fahrzeug
bewegt sich nicht.
 Das Fahrzeug macht ein ungewöhn-
liches Geräusch.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Beschädigungen der Karosserie
zu vermeiden.
Von vorn
Lösen Sie die Feststellbremse.
Von hinten
Schieben Sie einen Nachläufer unter
die Vorderräder.
HINWEIS
■Zur Vermeidung von Schäden am
Fahrzeug beim Abschleppen
Befestigen Sie Seile und Ketten nicht an Komponenten der Radaufhängung.
■Beim Abschleppen eines mit dem
Stopp- & Startsystem ausgestatteten Fahrzeugs (je nach Ausstattung)
Wenn das Fahrzeug mit allen vier Rädern auf dem Boden abgeschleppt werden
muss, führen Sie vor dem Abschleppen folgende Maßnahme durch, um das System zu schützen. Schalten Sie den
Motorschalter einmal aus und starten Sie dann den Motor. Wenn der Motor nicht anspringt, schalten Sie den Motorschalter
auf ON.
Situationen, in welchen Sie vor
dem Abschleppen einen Händ-
ler kontaktieren sollten
Abschleppen mit einem
Abschleppwagen mit Seilwinde
Abschleppen mit einem
Abschleppfahrzeug mit
Abschleppbrille
