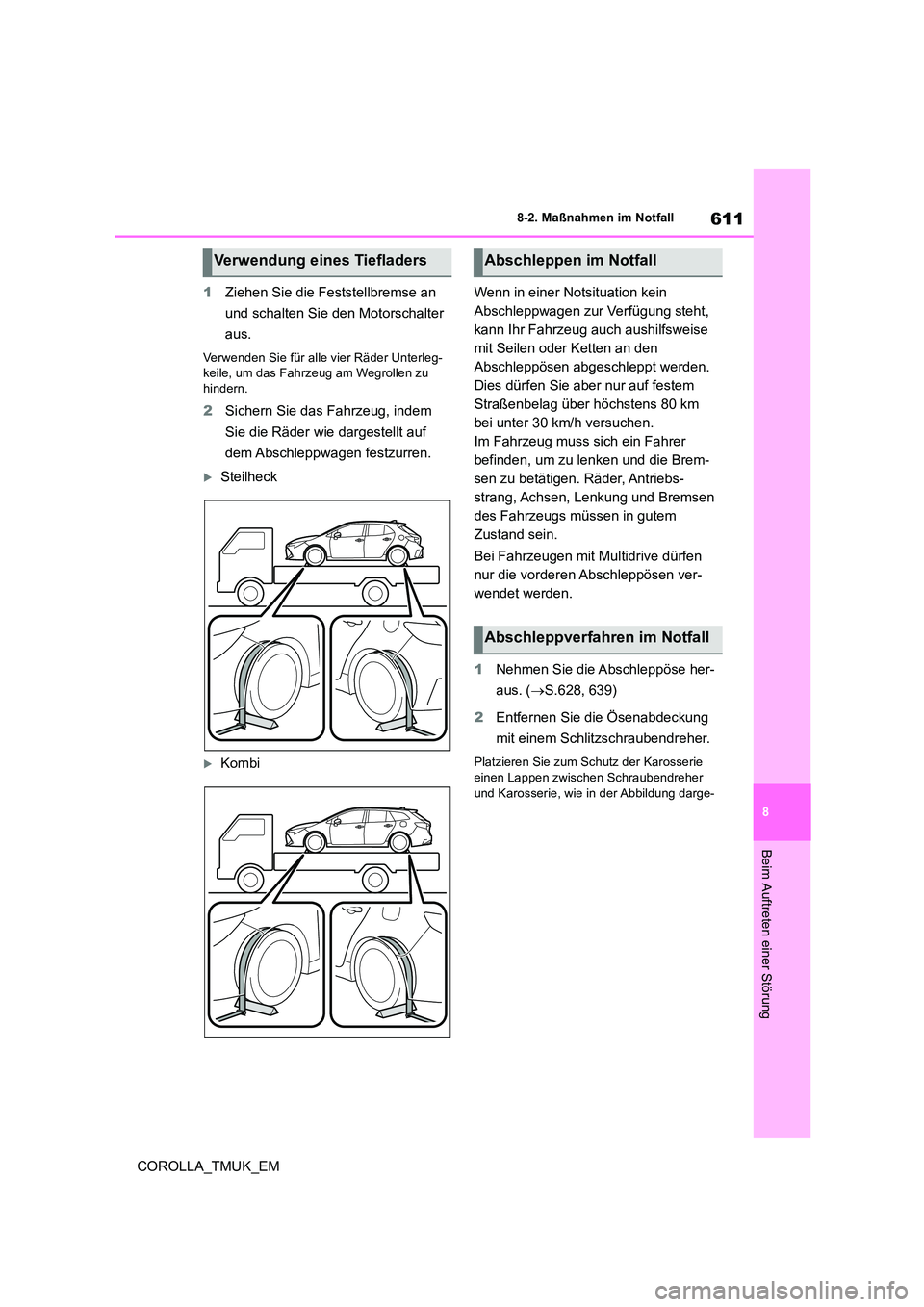

TOYOTA COROLLA HATCHBACK 2019 Betriebsanleitungen (in German)

611
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
1Ziehen Sie die Feststellbremse an
und schalten Sie den Motorschalter
aus.
Verwenden Sie für alle vier Räder Unterleg- keile, um das Fahrzeug am Wegrollen zu
hindern.
2 Sichern Sie das Fahrzeug, indem
Sie die Räder wie dargestellt auf
dem Abschleppwagen festzurren.
Steilheck
Kombi
Wenn in einer Notsituation kein
Abschleppwagen zur Verfügung steht,
kann Ihr Fahrzeug auch aushilfsweise
mit Seilen oder Ketten an den
Abschleppösen abgeschleppt werden.
Dies dürfen Sie aber nur auf festem
Straßenbelag über höchstens 80 km
bei unter 30 km/h versuchen.
Im Fahrzeug muss sich ein Fahrer
befinden, um zu lenken und die Brem-
sen zu betätigen. Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs müssen in gutem
Zustand sein.
Bei Fahrzeugen mit Multidrive dürfen
nur die vorderen Abschleppösen ver-
wendet werden.
1 Nehmen Sie die Abschleppöse her-
aus. ( S.628, 639)
2 Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Platzieren Sie zum Schutz der Karosserie einen Lappen zwischen Schraubendreher
und Karosserie, wie in der Abbildung darge-
Verwendung eines TiefladersAbschleppen im Notfall
Abschleppverfahren im Notfall

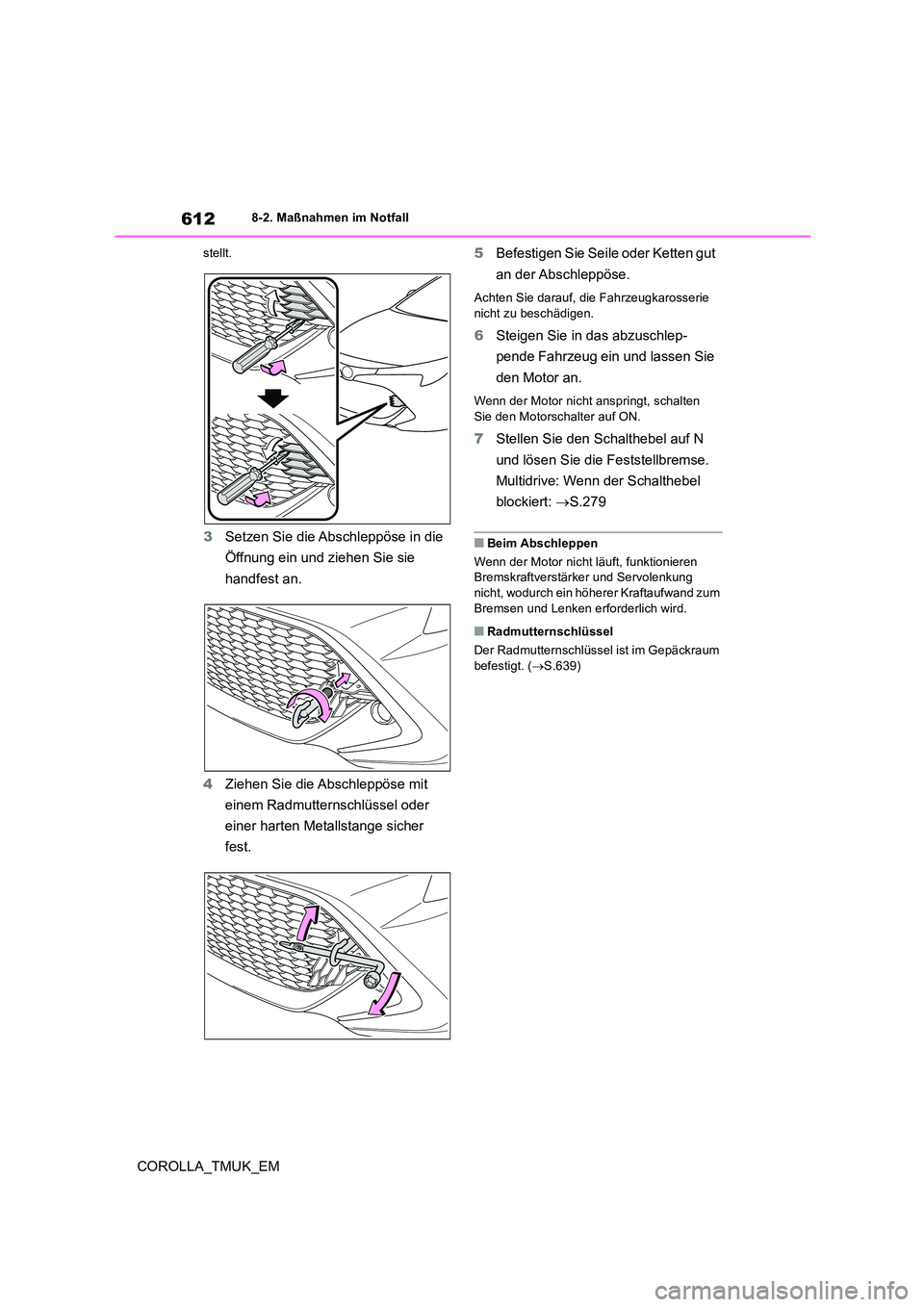

612
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
stellt.
3 Setzen Sie die Abschleppöse in die
Öffnung ein und ziehen Sie sie
handfest an.
4 Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
einer harten Metallstange sicher
fest.
5 Befestigen Sie Seile oder Ketten gut
an der Abschleppöse.
Achten Sie darauf, die Fahrzeugkarosserie
nicht zu beschädigen.
6 Steigen Sie in das abzuschlep-
pende Fahrzeug ein und lassen Sie
den Motor an.
Wenn der Motor nicht anspringt, schalten
Sie den Motorschalter auf ON.
7 Stellen Sie den Schalthebel auf N
und lösen Sie die Feststellbremse.
Multidrive: Wenn der Schalthebel
blockiert: S.279
■Beim Abschleppen
Wenn der Motor nicht läuft, funktionieren Bremskraftverstärker und Servolenkung
nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforderlich wird.
■Radmutternschlüssel
Der Radmutternschlüssel ist im Gepäckraum befestigt. ( S.639)

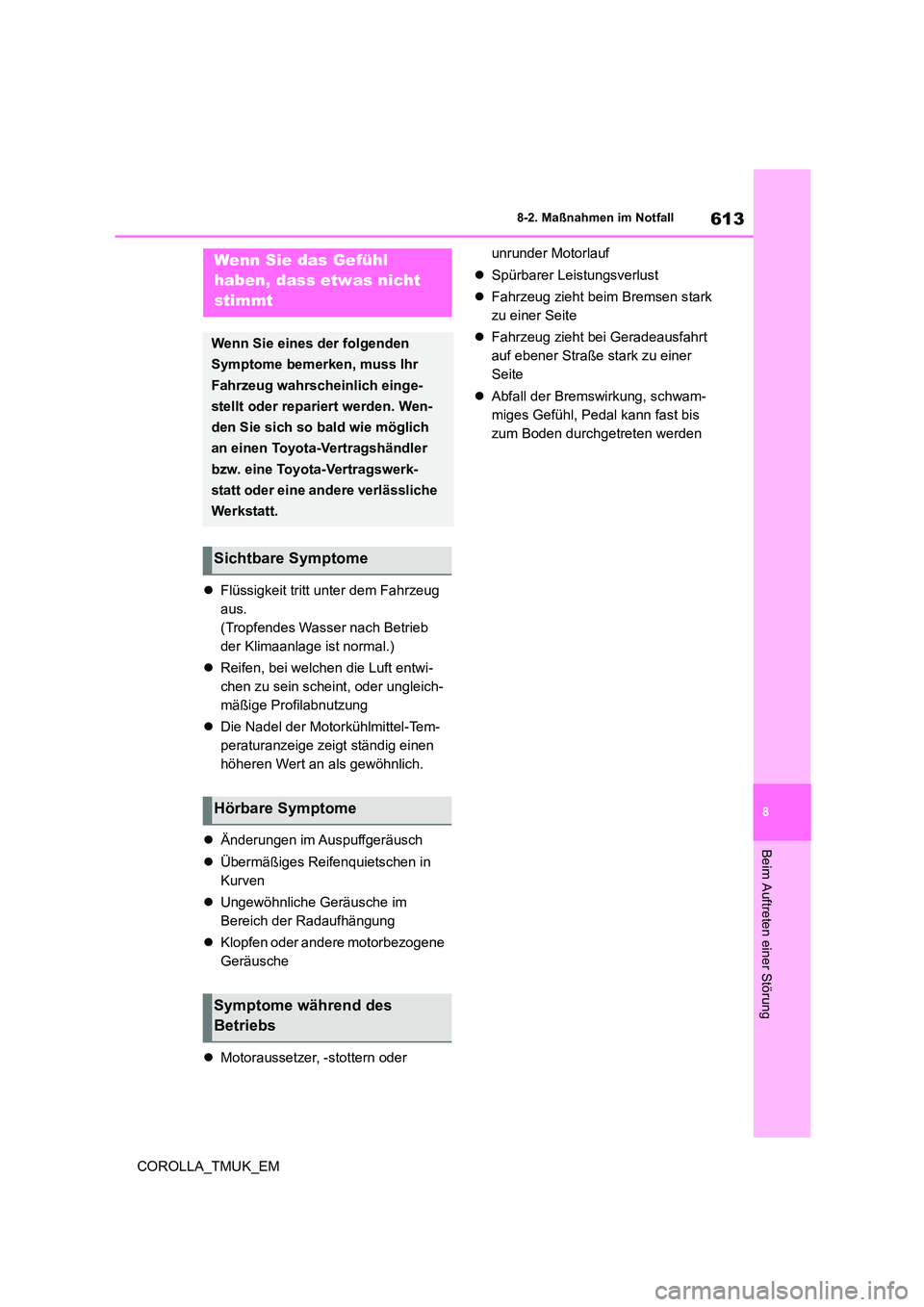

613
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Flüssigkeit tritt unter dem Fahrzeug
aus.
(Tropfendes Wasser nach Betrieb
der Klimaanlage ist normal.)
 Reifen, bei welchen die Luft entwi-
chen zu sein scheint, oder ungleich-
mäßige Profilabnutzung
 Die Nadel der Motorkühlmittel-Tem-
peraturanzeige zeigt ständig einen
höheren Wert an als gewöhnlich.
 Änderungen im Auspuffgeräusch
 Übermäßiges Reifenquietschen in
Kurven
 Ungewöhnliche Geräusche im
Bereich der Radaufhängung
 Klopfen oder andere motorbezogene
Geräusche
 Motoraussetzer, -stottern oder
unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen stark
zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Straße stark zu einer
Seite
 Abfall der Bremswirkung, schwam-
miges Gefühl, Pedal kann fast bis
zum Boden durchgetreten werden
Wenn Sie das Gefühl
haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich einge-
stellt oder repariert werden. Wen-
den Sie sich so bald wie möglich
an einen Toyota-Vertragshändler
bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
Sichtbare Symptome
Hörbare Symptome
Symptome während des
Betriebs

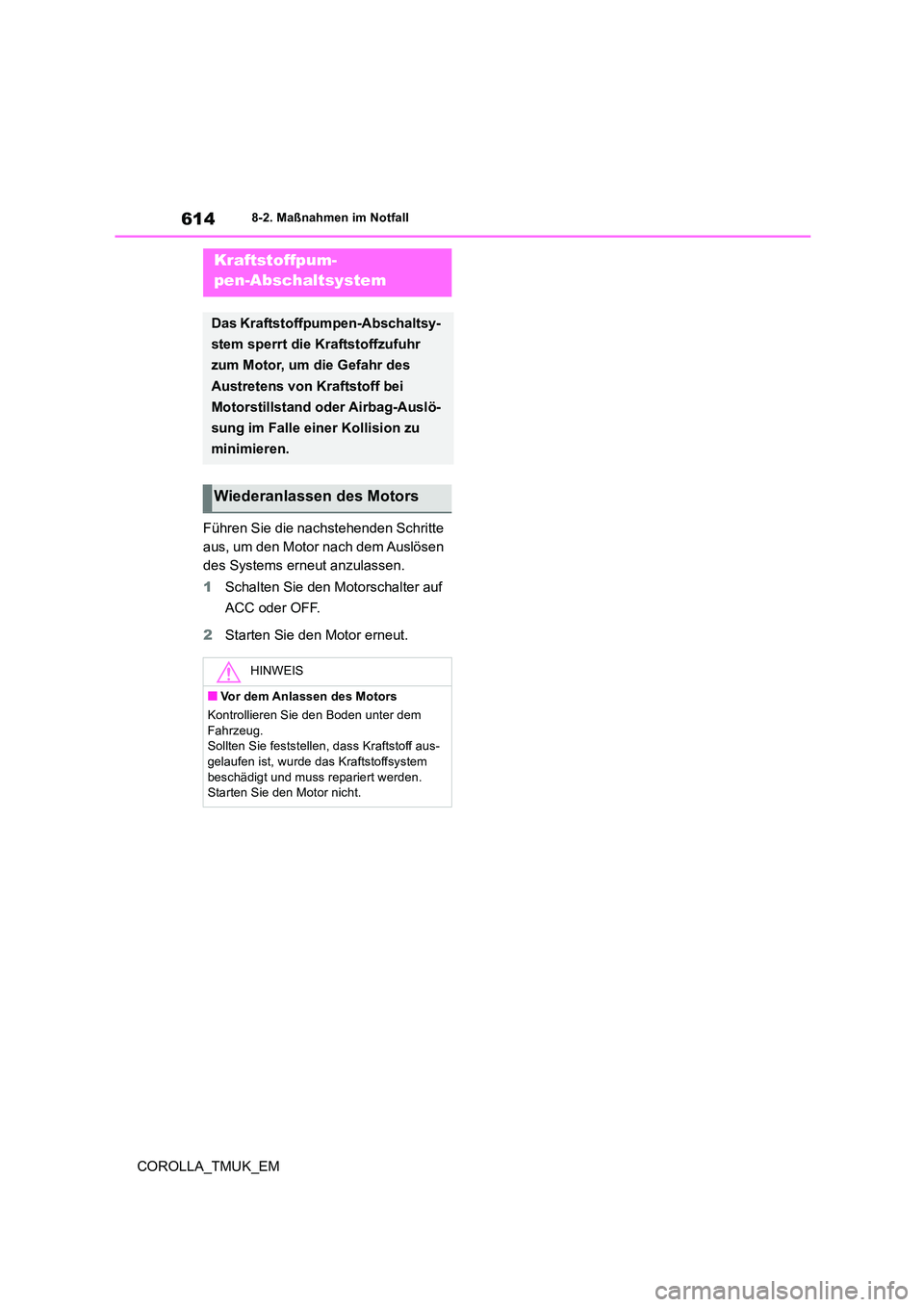

614
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Führen Sie die nachstehenden Schritte
aus, um den Motor nach dem Auslösen
des Systems erneut anzulassen.
1 Schalten Sie den Motorschalter auf
ACC oder OFF.
2 Starten Sie den Motor erneut.
Kraftstoffpum-
pen-Abschaltsystem
Das Kraftstoffpumpen-Abschaltsy-
stem sperrt die Kraftstoffzufuhr
zum Motor, um die Gefahr des
Austretens von Kraftstoff bei
Motorstillstand oder Airbag-Auslö-
sung im Falle einer Kollision zu
minimieren.
Wiederanlassen des Motors
HINWEIS
■Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unter dem
Fahrzeug. Sollten Sie feststellen, dass Kraftstoff aus-gelaufen ist, wurde das Kraftstoffsystem
beschädigt und muss repariert werden. Starten Sie den Motor nicht.

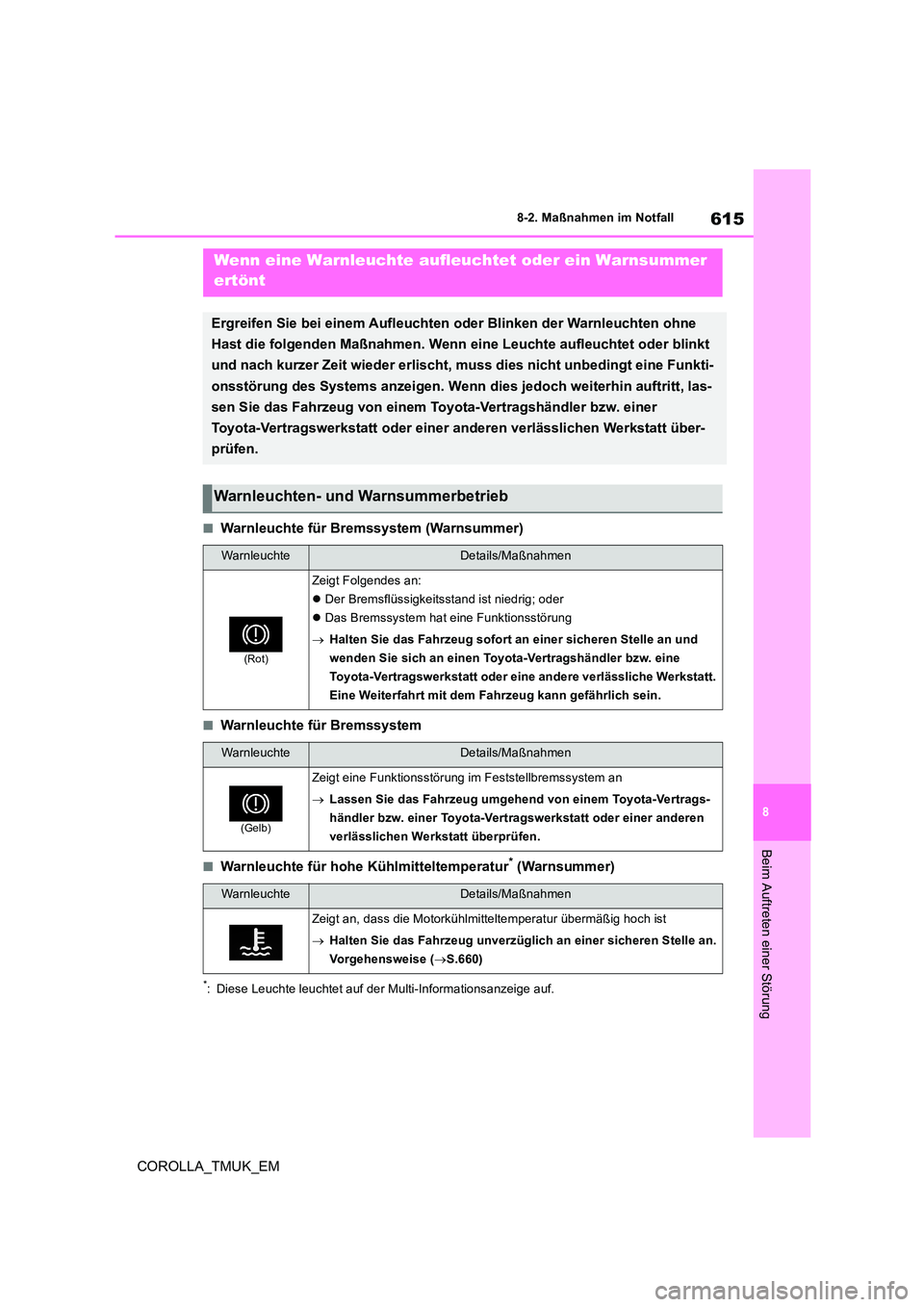

615
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Warnleuchte für Bremssystem (Warnsummer)
■Warnleuchte für Bremssystem
■Warnleuchte für hohe Kühlmitteltemperatur* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
ertönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten ohne
Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet oder blinkt
und nach kurzer Zeit wieder erlischt, muss dies nicht unbedingt eine Funkti-
onsstörung des Systems anzeigen. Wenn dies jedoch weiterhin auftritt, las-
sen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen.
Warnleuchten- und Warnsummerbetrieb
WarnleuchteDetails/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Der Bremsflüssigkeitsstand ist niedrig; oder
 Das Bremssystem hat eine Funktionsstörung
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Eine Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
WarnleuchteDetails/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung im Feststellbremssystem an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die Motorkühlmitteltemperatur übermäßig hoch ist
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.660)

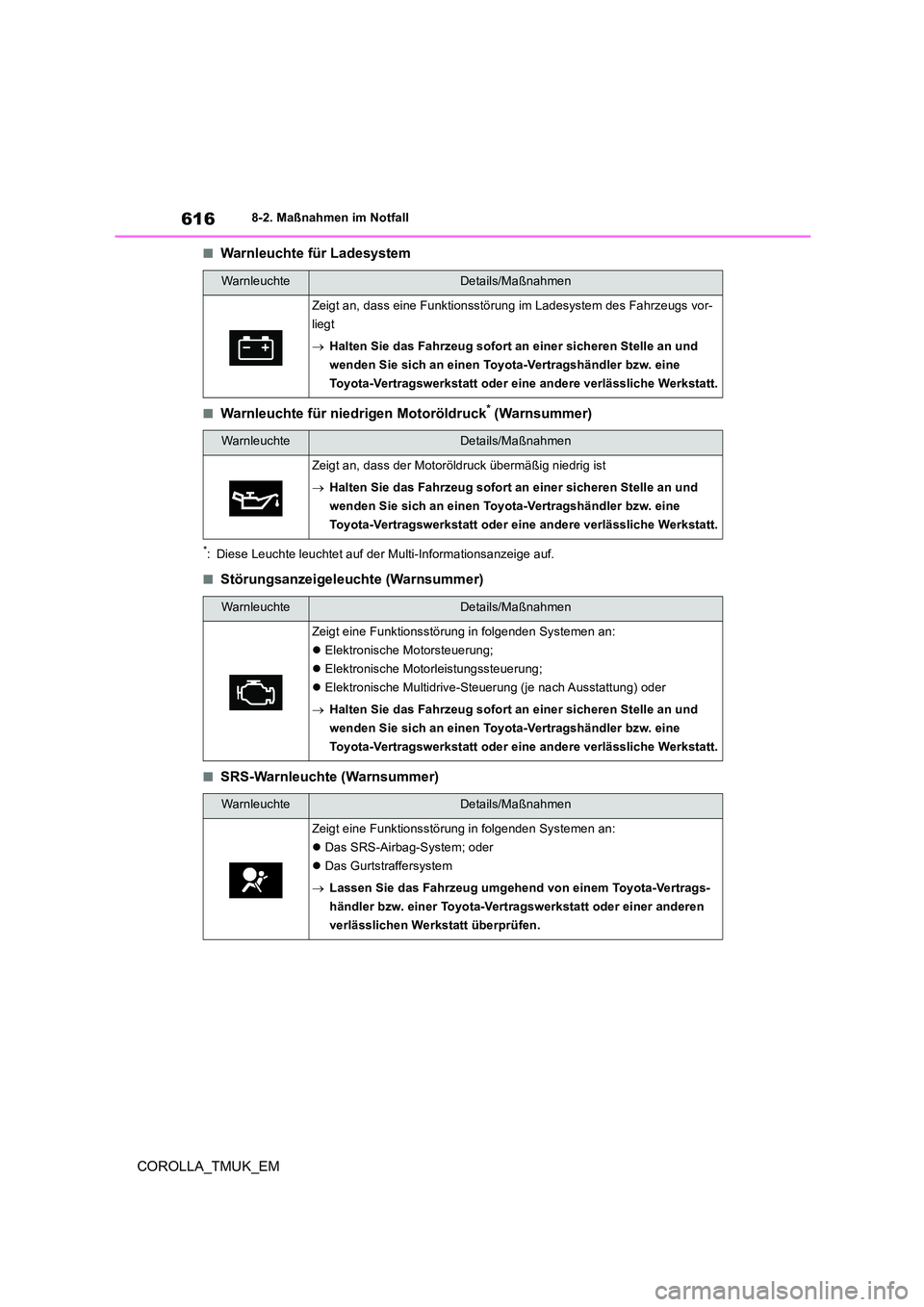

616
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
■Warnleuchte für Ladesystem
■Warnleuchte für niedrigen Motoröldruck* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Störungsanzeigeleuchte (Warnsummer)
■SRS-Warnleuchte (Warnsummer)
WarnleuchteDetails/Maßnahmen
Zeigt an, dass eine Funktionsstörung im Ladesystem des Fahrzeugs vor-
liegt
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass der Motoröldruck übermäßig niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Elektronische Motorsteuerung;
 Elektronische Motorleistungssteuerung;
 Elektronische Multidrive-Steuerung (je nach Ausstattung) oder
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und
wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Das SRS-Airbag-System; oder
 Das Gurtstraffersystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

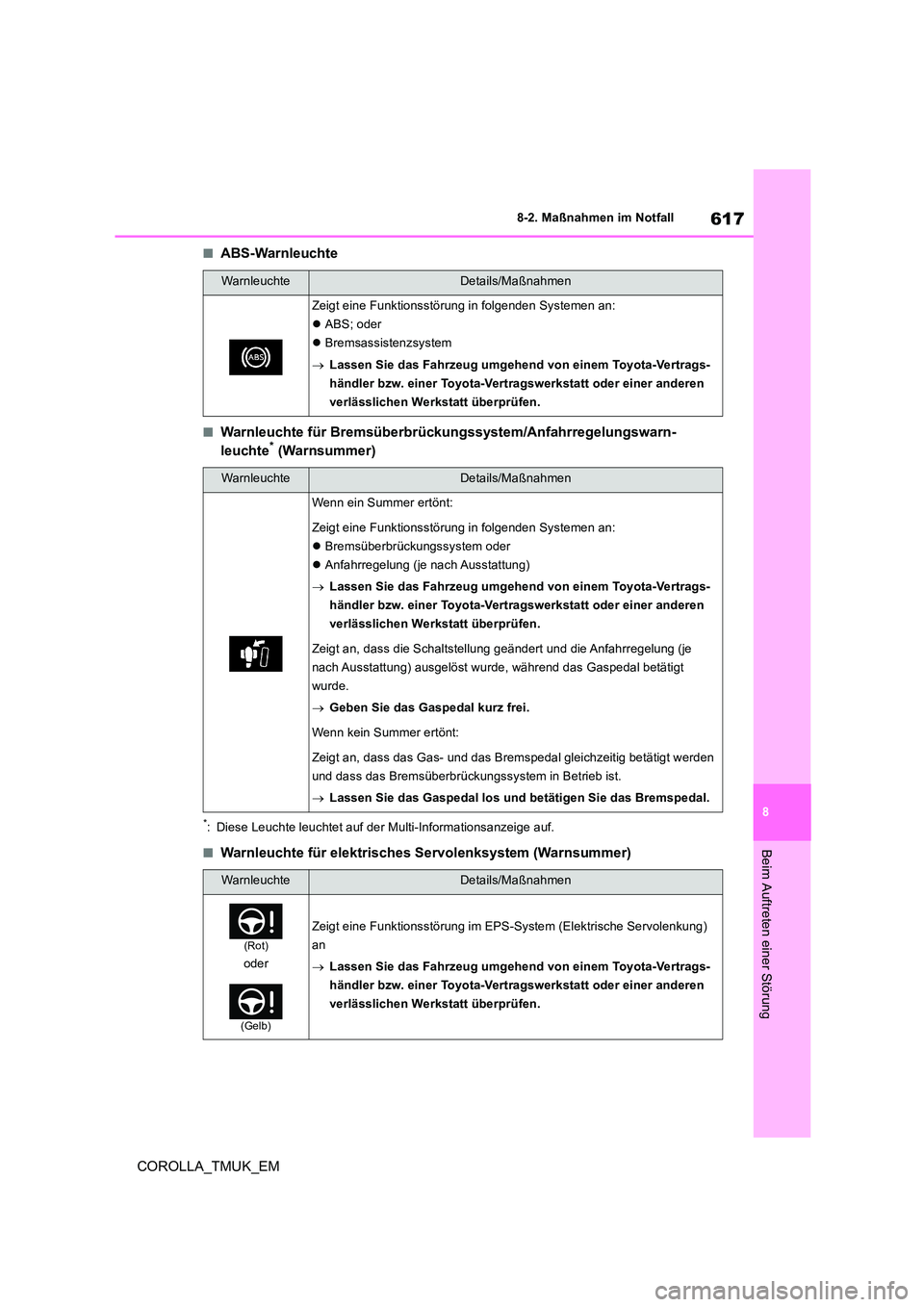

617
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■ABS-Warnleuchte
■Warnleuchte für Bremsüberbrückungssystem/Anfahrregelungswarn-
leuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf der Multi-Informationsanzeige auf.
■Warnleuchte für elektrisches Servolenksystem (Warnsummer)
WarnleuchteDetails/Maßnahmen
Zeigt eine Funktionsstörung in folgenden Systemen an:
 ABS; oder
 Bremsassistenzsystem
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
WarnleuchteDetails/Maßnahmen
Wenn ein Summer ertönt:
Zeigt eine Funktionsstörung in folgenden Systemen an:
 Bremsüberbrückungssystem oder
 Anfahrregelung (je nach Ausstattung)
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Zeigt an, dass die Schaltstellung geändert und die Anfahrregelung (je
nach Ausstattung) ausgelöst wurde, während das Gaspedal betätigt
wurde.
 Geben Sie das Gaspedal kurz frei.
Wenn kein Summer ertönt:
Zeigt an, dass das Gas- und das Bremspedal gleichzeitig betätigt werden
und dass das Bremsüberbrück ungssystem in Betrieb ist.
 Lassen Sie das Gaspedal los und betätigen Sie das Bremspedal.
WarnleuchteDetails/Maßnahmen
(Rot)
oder
(Gelb)
Zeigt eine Funktionsstörung im EPS-System (Elektrische Servolenkung)
an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

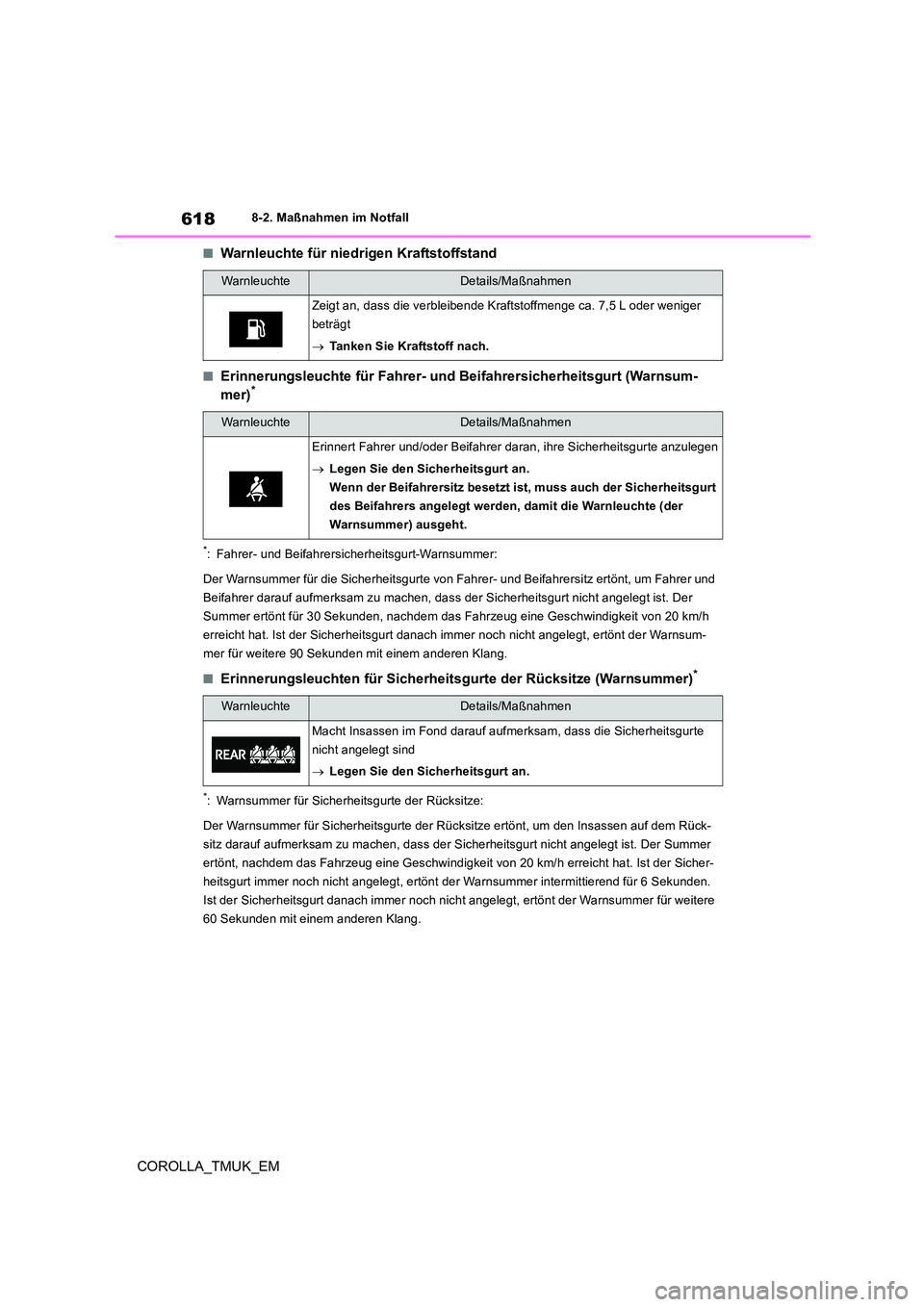

618
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
■Warnleuchte für niedrigen Kraftstoffstand
■Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt (Warnsum-
mer)*
*: Fahrer- und Beifahrersicherheitsgurt-Warnsummer:
Der Warnsummer für die Sicherheitsgurte von F ahrer- und Beifahrersitz ertönt, um Fahrer und
Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt ist. Der
Summer ertönt für 30 Sekunden, nachdem das Fahrzeug eine Geschwindigkeit von 20 km/h
erreicht hat. Ist der Sicherheitsgurt danach im mer noch nicht angelegt, ertönt der Warnsum-
mer für weitere 90 Sekunden mit einem anderen Klang.
■Erinnerungsleuchten für Sicherheitsgurte der Rücksitze (Warnsummer)*
*: Warnsummer für Sicherheitsgurte der Rücksitze:
Der Warnsummer für Sicherheitsgurte der Rü cksitze ertönt, um den Insassen auf dem Rück-
sitz darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt ist. Der Summer
ertönt, nachdem das Fahrzeug eine Geschwindigkeit von 20 km/h erreicht hat. Ist der Sicher-
heitsgurt immer noch nicht angelegt, ertönt der Warnsummer intermittierend für 6 Sekunden.
Ist der Sicherheitsgurt danach immer noch nich t angelegt, ertönt der Warnsummer für weitere
60 Sekunden mit einem anderen Klang.
WarnleuchteDetails/Maßnahmen
Zeigt an, dass die verbleibende Kraftstoffmenge ca. 7,5 L oder weniger
beträgt
 Tanken Sie Kraftstoff nach.
WarnleuchteDetails/Maßnahmen
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz besetzt ist, muss auch der Sicherheitsgurt
des Beifahrers angelegt werden, damit die Warnleuchte (der
Warnsummer) ausgeht.
WarnleuchteDetails/Maßnahmen
Macht Insassen im Fond darauf aufmerksam, dass die Sicherheitsgurte
nicht angelegt sind
 Legen Sie den Sicherheitsgurt an.

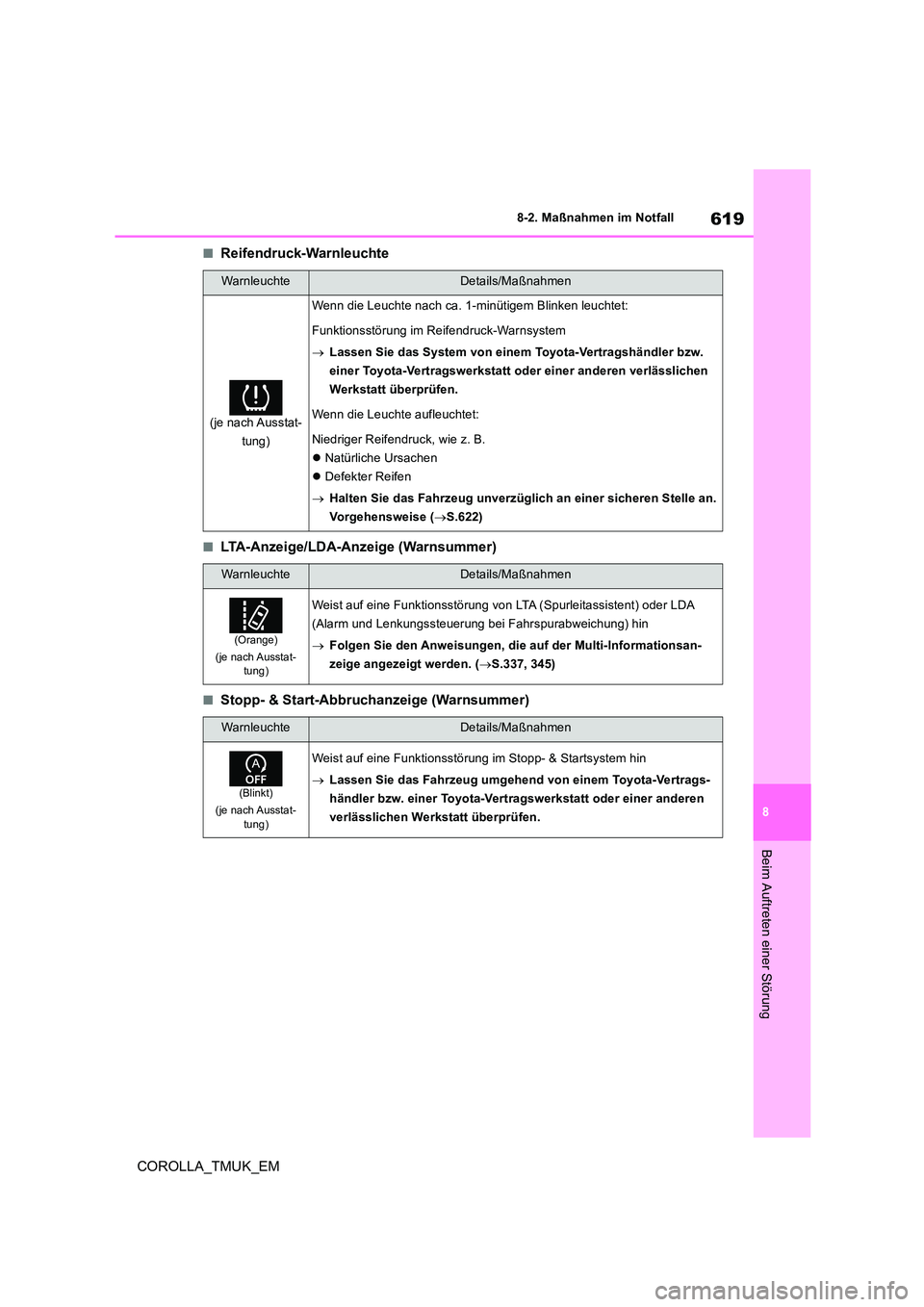

619
8
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
■Reifendruck-Warnleuchte
■LTA-Anzeige/LDA-Anzeige (Warnsummer)
■Stopp- & Start-Abbruchanzeige (Warnsummer)
WarnleuchteDetails/Maßnahmen
(je nach Ausstat-
tung)
Wenn die Leuchte nach ca. 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem
 Lassen Sie das System von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen
Werkstatt überprüfen.
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
 Natürliche Ursachen
 Defekter Reifen
 Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle an.
Vorgehensweise ( S.622)
WarnleuchteDetails/Maßnahmen
(Orange)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung von LTA (Spurleitassistent) oder LDA
(Alarm und Lenkungssteuerung bei Fahrspurabweichung) hin
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.337, 345)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Weist auf eine Funktionsstörung im Stopp- & Startsystem hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.

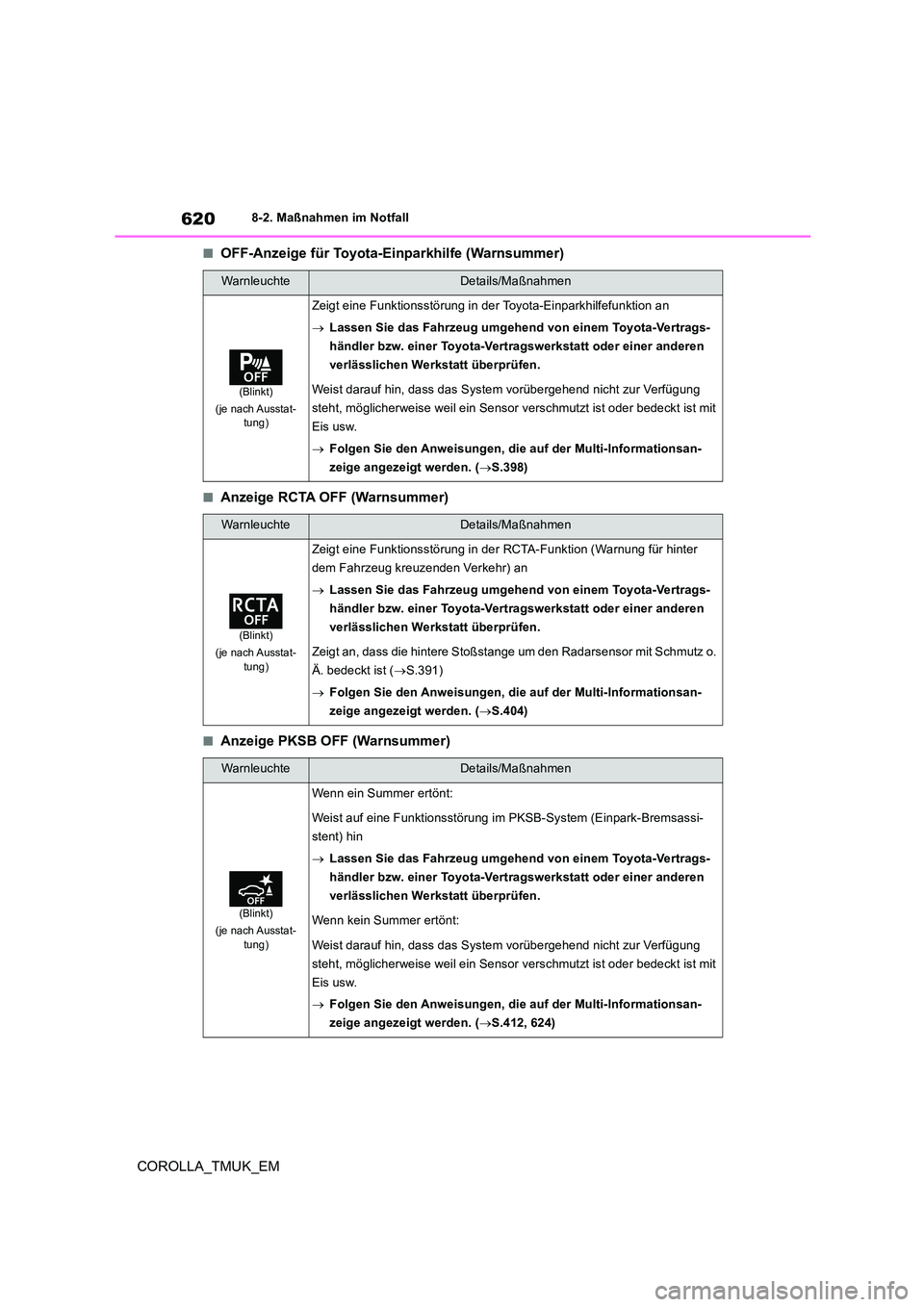

620
COROLLA_TMUK_EM
8-2. Maßnahmen im Notfall
■OFF-Anzeige für Toyota-Einparkhilfe (Warnsummer)
■Anzeige RCTA OFF (Warnsummer)
■Anzeige PKSB OFF (Warnsummer)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der Toyota-Einparkhilfefunktion an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.398)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Zeigt eine Funktionsstörung in der RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr) an
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Zeigt an, dass die hintere Stoßstange um den Radarsensor mit Schmutz o.
Ä. bedeckt ist ( S.391)
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.404)
WarnleuchteDetails/Maßnahmen
(Blinkt)
(je nach Ausstat- tung)
Wenn ein Summer ertönt:
Weist auf eine Funktionsstörung im PKSB-System (Einpark-Bremsassi-
stent) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Weist darauf hin, dass das System vorübergehend nicht zur Verfügung
steht, möglicherweise weil ein Sensor verschmutzt ist oder bedeckt ist mit
Eis usw.
 Folgen Sie den Anweisungen, die auf der Multi-Informationsan-
zeige angezeigt werden. ( S.412, 624)
