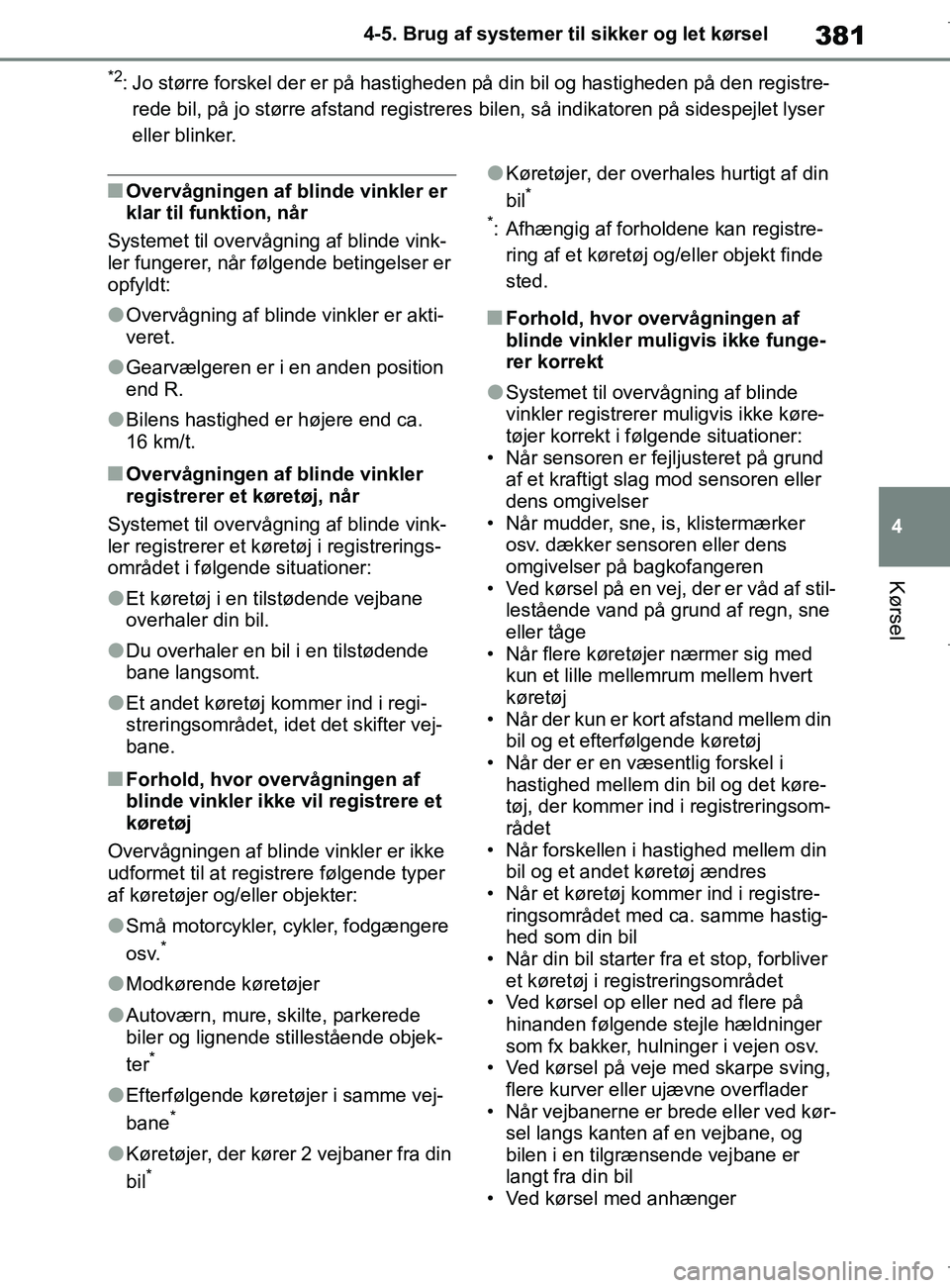

COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
*2: Jo større forskel der er på hastigheden på din bil og hastigheden på den registre-
rede bil, på jo større afstand registreres bilen, så indikatoren på sidespejlet lyser
eller blinker.
nOvervågningen af blinde vinkler er
klar til funktion, når
Systemet til overvågning af blinde vink-
ler fungerer, når følgende betingelser er
opfyldt:
lOvervågning af blinde vinkler er akti-
veret.
lGearvælgeren er i en anden position
end R.
lBilens hastighed er højere end ca.
16 km/t.
nOvervågningen af blinde vinkler
registrerer et køretøj, når
Systemet til overvågning af blinde vink-
ler registrerer et køretøj i registrerings-
området i følgende situationer:
lEt køretøj i en tilstødende vejbane
overhaler din bil.
lDu overhaler en bil i en tilstødende
bane langsomt.
lEt andet køretøj kommer ind i regi-
streringsområdet, idet det skifter vej-
bane.
nForhold, hvor overvågningen af
blinde vinkler ikke vil registrere et
køretøj
Overvågningen af blinde vinkler er ikke
udformet til at registrere følgende typer
af køretøjer og/eller objekter:
lSmå motorcykler, cykler, fodgængere
o s v.*
lModkørende køretøjer
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
*
lEfterfølgende køretøjer i samme vej-
bane*
lKøretøjer, der kører 2 vejbaner fra din
bil*
lKøretøjer, der overhales hurtigt af din
bil*
*
: Afhængig af forholdene kan registre- ring af et køretøj og/eller objekt finde
sted.
nForhold, hvor overvågningen af
blinde vinkler muligvis ikke funge-
rer korrekt
lSystemet til overvågning af blinde
vinkler registrerer mu ligvis ikke køre-
tøjer korrekt i følgende situationer:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker sensoren eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil- lestående vand på grund af regn, sne
eller tåge
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Når der kun er kort afstand mellem din bil og et efterfølgende køretøj
• Når der er en væsentlig forskel i
hastighed mellem din bil og det køre-
tøj, der kommer ind i registreringsom-
rådet
• Når forskellen i hastighed mellem din bil og et andet køretøj ændres
• Når et køretøj kommer ind i registre-
ringsområdet med ca. samme hastig-
hed som din bil
• Når din bil starter fra et stop, forbliver
et køretøj i registreringsområdet
• Ved kørsel op eller ned ad flere på hinanden følgende stejle hældninger
som fx bakker, hulninger i vejen osv.
• Ved kørsel på ve je med skarpe sving,
flere kurver eller ujævne overflader
• Når vejbanerne er brede eller ved kør-
sel langs kanten af en vejbane, og
bilen i en tilgrænsende vejbane er
langt fra din bil
• Ved kørsel med anhænger
OM12L25DK.book Page 381 Wednesday, April 10, 2019 9:44 AM

382
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

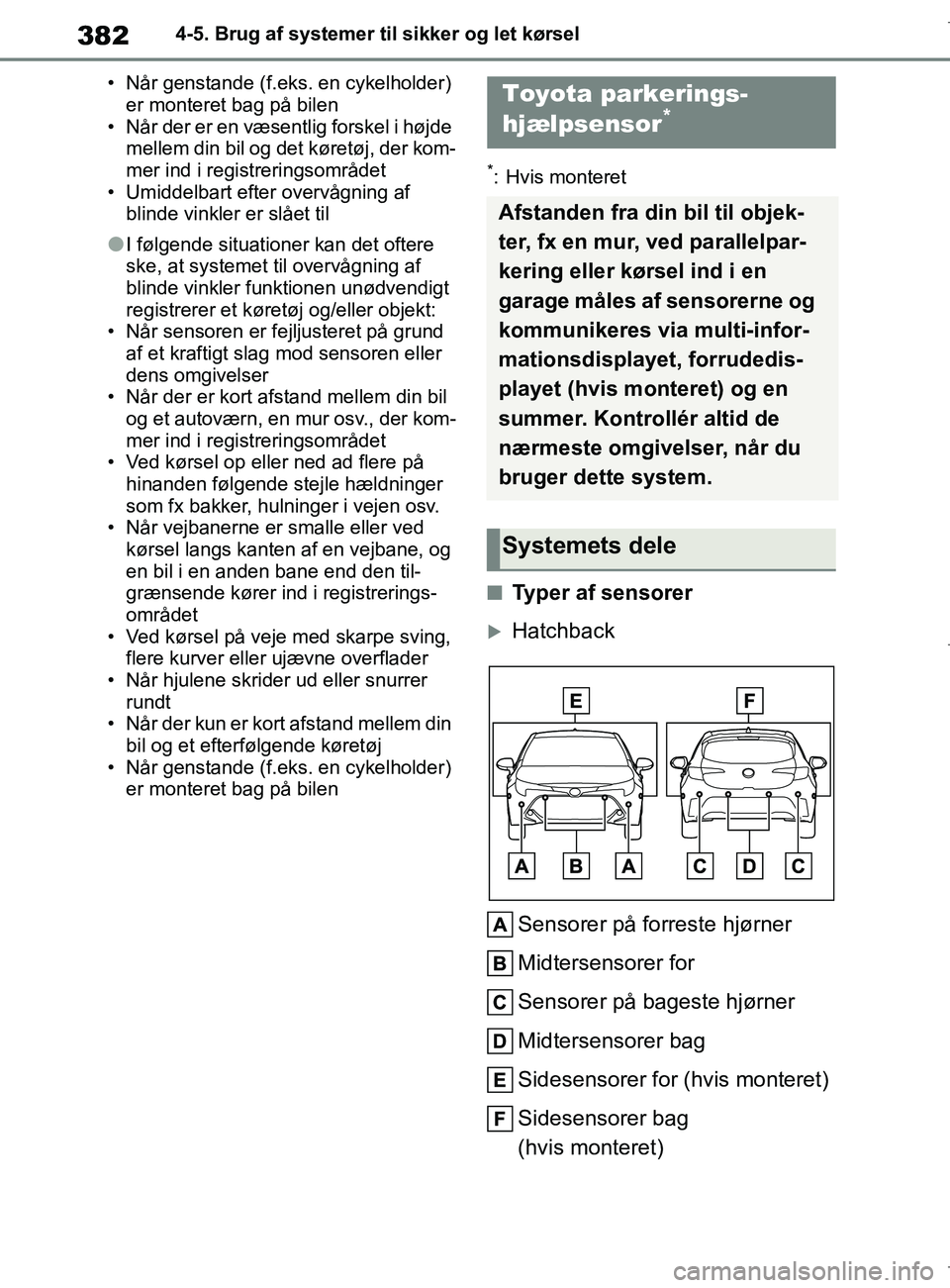

• Når genstande (f .eks. en cykelholder)
er monteret bag på bilen
• Når der er en væsentlig forskel i højde
mellem din bil og det køretøj, der kom-
mer ind i registreringsområdet
• Umiddelbart efter overvågning af
blinde vinkler er slået til
lI følgende situationer kan det oftere
ske, at systemet t il overvågning af
blinde vinkler funktionen unødvendigt
registrerer et køre tøj og/eller objekt:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når der er kort afstand mellem din bil og et autoværn, en mur osv., der kom-
mer ind i registreringsområdet
• Ved kørsel op eller ned ad flere på hinanden følgende stejle hældninger
som fx bakker, hulninger i vejen osv.
• Når vejbanerne er smalle eller ved kørsel langs kanten af en vejbane, og
en bil i en anden bane end den til-
grænsende kører ind i registrerings-
området
• Ved kørsel på veje med skarpe sving,
flere kurver eller ujævne overflader
• Når hjulene skrider ud eller snurrer rundt
• Når der kun er kort afstand mellem din bil og et efterfølgende køretøj
• Når genstande (f .eks. en cykelholder)
er monteret bag på bilen
*: Hvis monteret
nTyper af sensorer
Hatchback
Sensorer på forreste hjørner
Midtersensorer for
Sensorer på bageste hjørner
Midtersensorer bag
Sidesensorer for (hvis monteret)
Sidesensorer bag
(hvis monteret)
Toyota parkerings-
hjælpsensor*
Afstanden fra din bil til objek-
ter, fx en mur, ved parallelpar-
kering eller kørsel ind i en
garage måles af sensorerne og
kommunikeres via multi-infor-
mationsdisplayet, forrudedis-
playet (hvis monteret) og en
summer. Kontrollér altid de
nærmeste omgivelser, når du
bruger dette system.
Systemets dele
OM12L25DK.book Page 382 Wednesday, April 10, 2019 9:44 AM

383
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

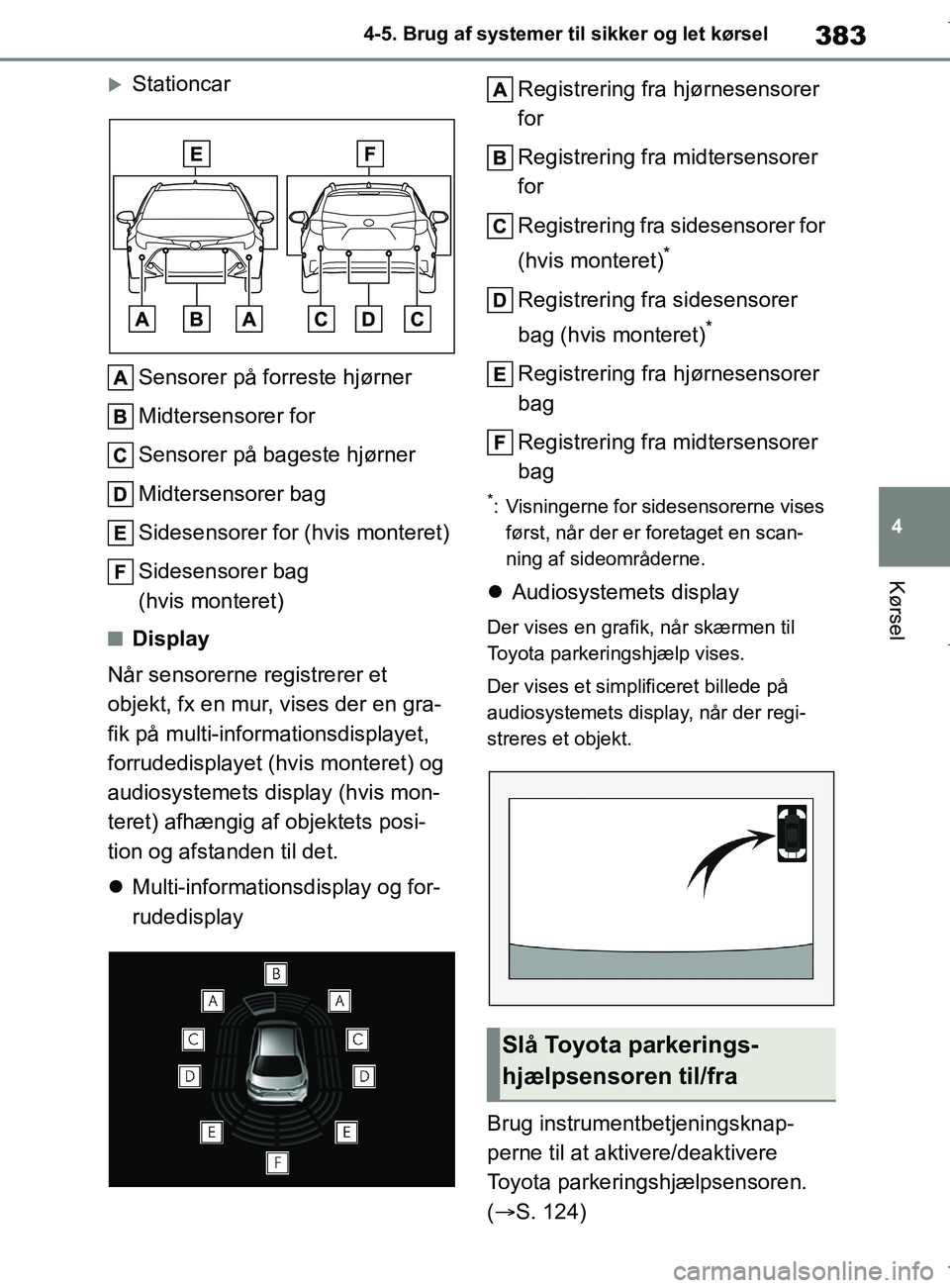

Stationcar
Sensorer på forreste hjørner
Midtersensorer for
Sensorer på bageste hjørner
Midtersensorer bag
Sidesensorer for (hvis monteret)
Sidesensorer bag
(hvis monteret)
nDisplay
Når sensorerne registrerer et
objekt, fx en mur, vises der en gra-
fik på multi-informationsdisplayet,
forrudedisplayet (hvis monteret) og
audiosystemets display (hvis mon-
teret) afhængig af objektets posi-
tion og afstanden til det.
 Multi-informationsdisplay og for-
rudedisplay Registrering fra hjørnesensorer
for
Registrering fra midtersensorer
for
Registrering fra sidesensorer for
(hvis monteret)
*
Registrering fra sidesensorer
bag (hvis monteret)
*
Registrering fra hjørnesensorer
bag
Registrering fra midtersensorer
bag
*: Visningerne for sidesensorerne vises
først, når der er foretaget en scan-
ning af sideområderne.
 Audiosystemets display
Der vises en grafik, når skærmen til
Toyota parkeringshjælp vises.
Der vises et simplificeret billede på
audiosystemets displa y, når der regi-
streres et objekt.
Brug instrumentbetjeningsknap-
perne til at aktivere/deaktivere
Toyota parkeringshjælpsensoren.
(  S. 124)
Slå Toyota parkerings-
hjælpsensoren til/fra
OM12L25DK.book Page 383 Wednesday, April 10, 2019 9:44 AM

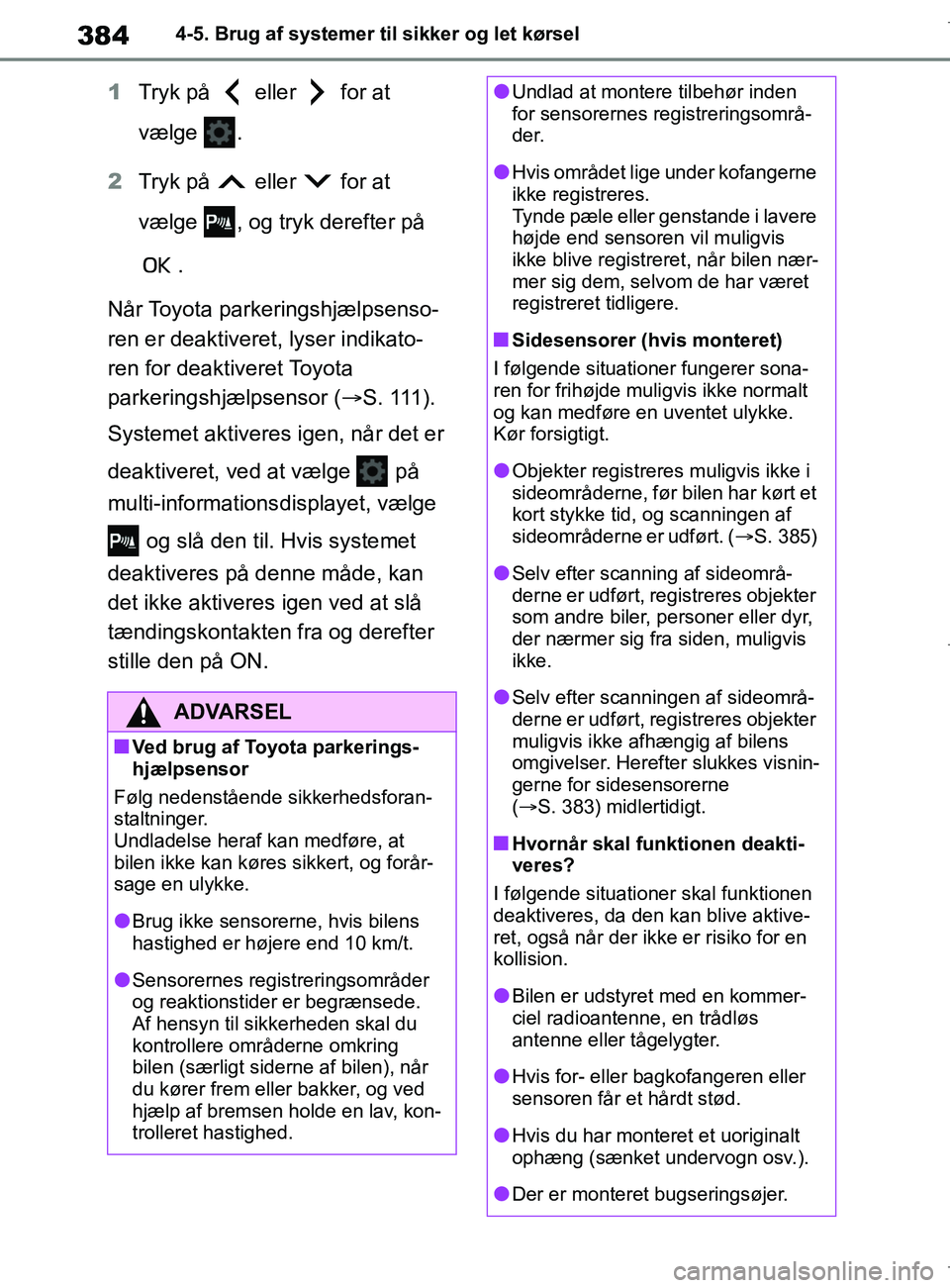

384
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
1
Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge , og tryk derefter på
.
Når Toyota parkeringshjælpsenso-
ren er deaktiveret, lyser indikato-
ren for deaktiveret Toyota
parkeringshjælpsensor ( S . 111 ) .
Systemet aktiveres igen, når det er
deaktiveret, ved at vælge på
multi-informations displayet, vælge
og slå den til. Hvis systemet
deaktiveres på denne måde, kan
det ikke aktiveres igen ved at slå
tændingskontakten fra og derefter
stille den på ON.
ADVARSEL
nVed brug af Toyota parkerings-
hjælpsensor
Følg nedenstående sikkerhedsforan-
staltninger.
Undladelse heraf k an medføre, at
bilen ikke kan køres sikkert, og forår-
sage en ulykke.
lBrug ikke sensorerne, hvis bilens
hastighed er højere end 10 km/t.
lSensorernes registreringsområder
og reaktionstider er begrænsede.
Af hensyn til sikkerheden skal du
kontrollere områderne omkring
bilen (særligt siderne af bilen), når
du kører frem eller bakker, og ved
hjælp af bremsen holde en lav, kon-
trolleret hastighed.
lUndlad at montere tilbehør inden
for sensorernes registreringsområ-
d e r.
lHvis området lige under kofangerne
ikke registreres.
Tynde pæle eller genstande i lavere
højde end sensoren vil muligvis
ikke blive registreret, når bilen nær-
mer sig dem, selvom de har været
registreret tidligere.
nSidesensorer (hvis monteret)
I følgende situationer fungerer sona-
ren for frihøjde muligvis ikke normalt
og kan medføre en uventet ulykke.
Kør forsigtigt.
lObjekter registreres muligvis ikke i
sideområderne, før bilen har kørt et
kort stykke tid, og scanningen af
sideområderne er udført. ( S. 385)
lSelv efter scanning af sideområ-
derne er udført, registreres objekter
som andre biler, personer eller dyr,
der nærmer sig fra siden, muligvis
ikke.
lSelv efter scanningen af sideområ-
derne er udført, registreres objekter
muligvis ikke afhængig af bilens
omgivelser. Herefter slukkes visnin-
gerne for sidesensorerne
(S. 383) midlertidigt.
nHvornår skal funktionen deakti-
veres?
I følgende situationer skal funktionen
deaktiveres, da den kan blive aktive-
ret, også når der ikke er risiko for en
kollision.
lBilen er udstyret med en kommer-
ciel radioantenne, en trådløs
antenne eller tågelygter.
lHvis for- eller bagkofangeren eller
sensoren får et hårdt stød.
lHvis du har monteret et uoriginalt
ophæng (sænket undervogn osv.).
lDer er monteret bugseringsøjer.
OM12L25DK.book Page 384 Wednesday, April 10, 2019 9:44 AM

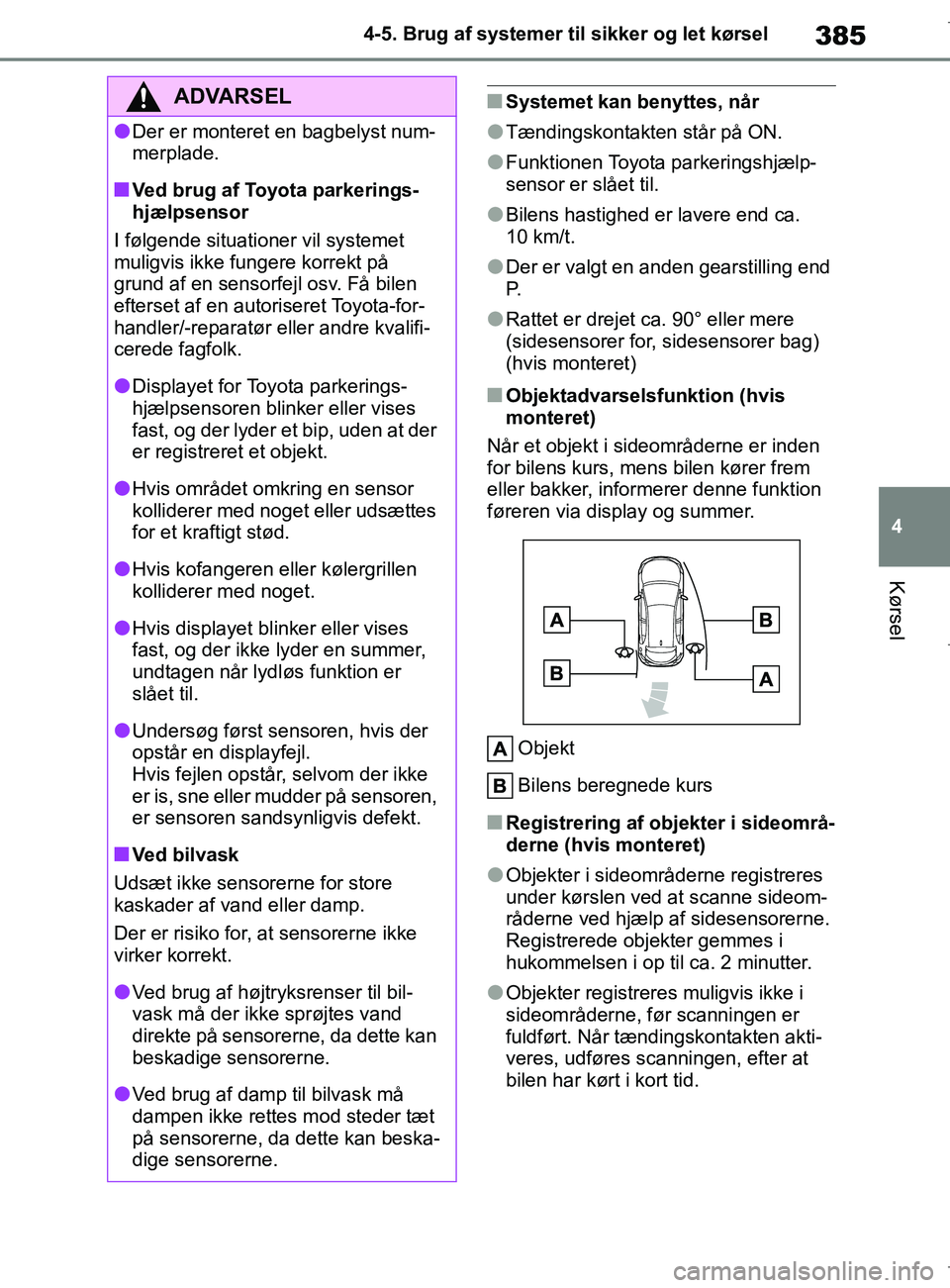

385
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nSystemet kan benyttes, når
lTændingskontakten står på ON.
lFunktionen Toyota parkeringshjælp-
sensor er slået til.
lBilens hastighed er lavere end ca.
10 km/t.
lDer er valgt en anden gearstilling end
P.
lRattet er drejet ca. 90° eller mere
(sidesensorer for, sidesensorer bag)
(hvis monteret)
nObjektadvarselsf
unktion (hvis
monteret)
Når et objekt i sideområderne er inden
for bilens kurs, mens bilen kører frem
eller bakker, informerer denne funktion
føreren via display og summer.
Objekt
Bilens beregnede kurs
nRegistrering af objekter i sideområ-
derne (hvis monteret)
lObjekter i sideområderne registreres
under kørslen ved at scanne sideom-
råderne ved hjælp af sidesensorerne.
Registrerede objekter gemmes i
hukommelsen i op til ca. 2 minutter.
lObjekter registreres muligvis ikke i
sideområderne, før scanningen er
fuldført. Når tændingskontakten akti-
veres, udføres scanningen, efter at
bilen har kørt i kort tid.
ADVARSEL
lDer er monteret en bagbelyst num-
merplade.
nVed brug af Toyota parkerings-
hjælpsensor
I følgende situati oner vil systemet
muligvis ikke fungere korrekt på
grund af en sensorfejl osv. Få bilen
efterset af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk.
lDisplayet for Toyota parkerings-
hjælpsensoren blinker eller vises
fast, og der lyder et bip, uden at der
er registreret et objekt.
lHvis området omkring en sensor
kolliderer med noget eller udsættes
for et kraftigt stød.
lHvis kofangeren eller kølergrillen
kolliderer med noget.
lHvis displayet blinker eller vises
fast, og der ikke lyder en summer,
undtagen når lydløs funktion er
slået til.
lUndersøg først sensoren, hvis der
opstår en displayfejl.
Hvis fejlen opstår, selvom der ikke
er is, sne eller mudder på sensoren,
er sensoren sandsynligvis defekt.
nVed bilvask
Udsæt ikke sensorerne for store
kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke
virker korrekt.
lVed brug af højtryksrenser til bil-
vask må der ikke sprøjtes vand
direkte på sensorerne, da dette kan
beskadige sensorerne.
lVed brug af damp til bilvask må
dampen ikke rettes mod steder tæt
på sensorerne, da dette kan beska-
dige sensorerne.
OM12L25DK.book Page 385 Wednesday, April 10, 2019 9:44 AM

386
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

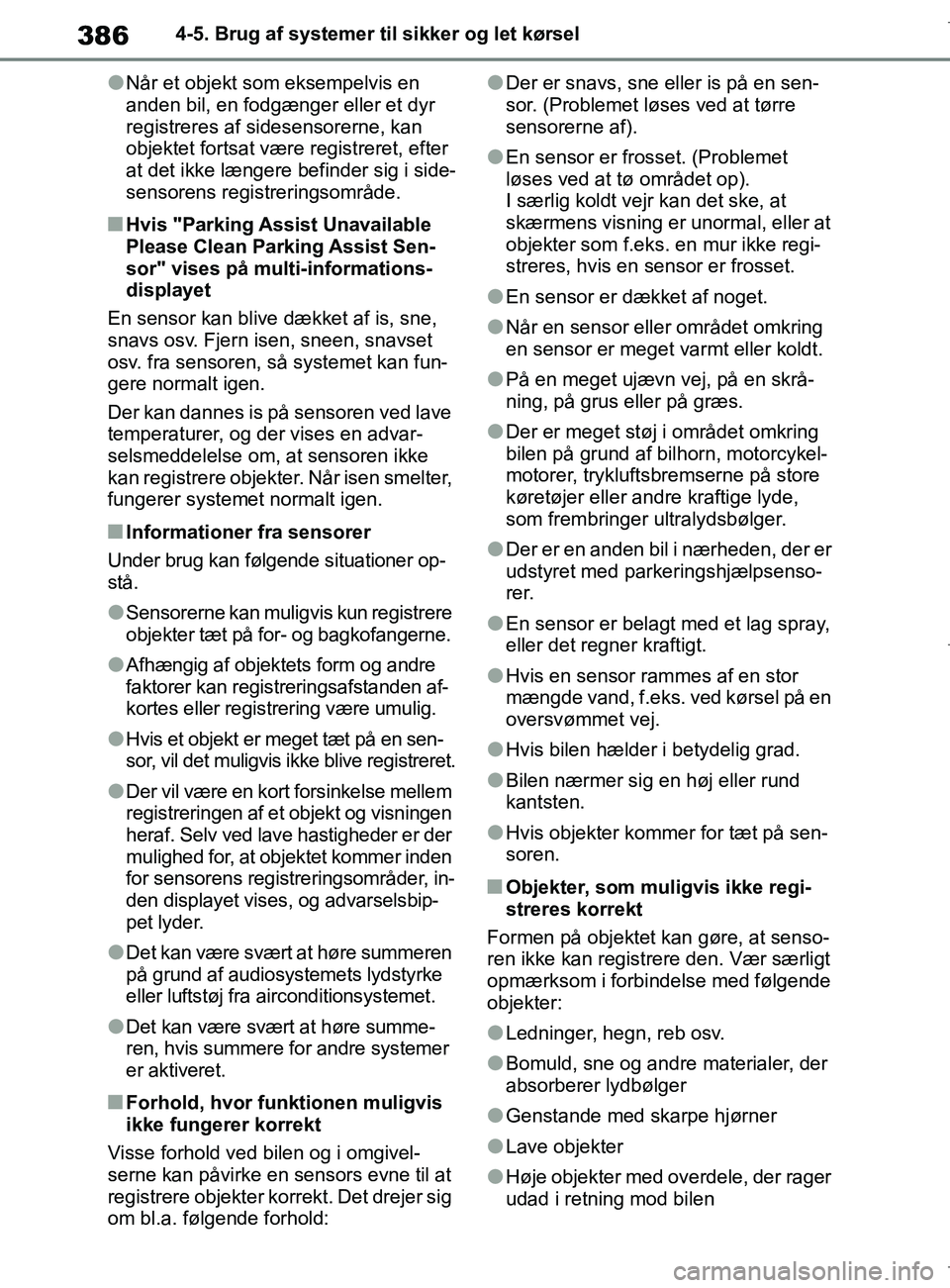

lNår et objekt som eksempelvis en
anden bil, en fodgænger eller et dyr
registreres af sidesensorerne, kan
objektet fortsat være registreret, efter
at det ikke længere befinder sig i side-
sensorens registreringsområde.
nHvis "Parking Assist Unavailable
Please Clean Parking Assist Sen-
sor" vises på multi-informations-
displayet
En sensor kan blive dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
osv. fra sensoren, så systemet kan fun-
gere normalt igen.
Der kan dannes is på sensoren ved lave
temperaturer, og der vises en advar-
selsmeddelelse om, at sensoren ikke
kan registrere objekter. Når isen smelter,
fungerer systemet normalt igen.
nInformationer fra sensorer
Under brug kan følgende situationer op-
stå.
lSensorerne kan muligvis kun registrere
objekter tæt på for- og bagkofangerne.
lAfhængig af objektets form og andre
faktorer kan registreringsafstanden af-
kortes eller registrering være umulig.
lHvis et objekt er meget tæt på en sen-
sor, vil det muligvis ikke blive registreret.
lDer vil være en kort forsinkelse mellem
registreringen af et objekt og visningen
heraf. Selv ved lave hastigheder er der
mulighed for, at objektet kommer inden
for sensorens registreringsområder, in-
den displayet vises, og advarselsbip-
pet lyder.
lDet kan være svært at høre summeren
på grund af audiosystemets lydstyrke
eller luftstøj fra airconditionsystemet.
lDet kan være svært at høre summe-
ren, hvis summere for andre systemer
er aktiveret.
nForhold, hvor funktionen muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i omgivel-
serne kan påvirke en sensors evne til at
registrere objekter korrekt. Det drejer sig
om bl.a. følgende forhold:
lDer er snavs, sne eller is på en sen-
sor. (Problemet løses ved at tørre
sensorerne af).
lEn sensor er frosset. (Problemet
løses ved at tø området op).
I særlig koldt vejr kan det ske, at
skærmens visning er unormal, eller at
objekter som f.eks. en mur ikke regi-
streres, hvis en sensor er frosset.
lEn sensor er dækket af noget.
lNår en sensor eller området omkring
en sensor er meget varmt eller koldt.
lPå en meget ujævn vej, på en skrå-
ning, på grus eller på græs.
lDer er meget støj i området omkring
bilen på grund af b ilhorn, motorcykel-
motorer, trykluftsbremserne på store
køretøjer eller andre kraftige lyde,
som frembringer ultralydsbølger.
lDer er en anden bil i nærheden, der er
udstyret med parkeringshjælpsenso-
rer.
lEn sensor er belagt med et lag spray,
eller det regner kraftigt.
lHvis en sensor rammes af en stor
mængde vand, f.eks. ved kørsel på en
oversvømmet vej.
lHvis bilen hælder i betydelig grad.
lBilen nærmer sig en høj eller rund
kantsten.
lHvis objekter kommer for tæt på sen-
soren.
nObjekter, som muligvis ikke regi-
streres korrekt
Formen på objektet kan gøre, at senso-
ren ikke kan registrere den. Vær særligt
opmærksom i forbindelse med følgende
objekter:
lLedninger, hegn, reb osv.
lBomuld, sne og andre materialer, der
absorberer lydbølger
lGenstande med skarpe hjørner
lLave objekter
lHøje objekter med overdele, der rager
udad i retning mod bilen
OM12L25DK.book Page 386 Wednesday, April 10, 2019 9:44 AM

387
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

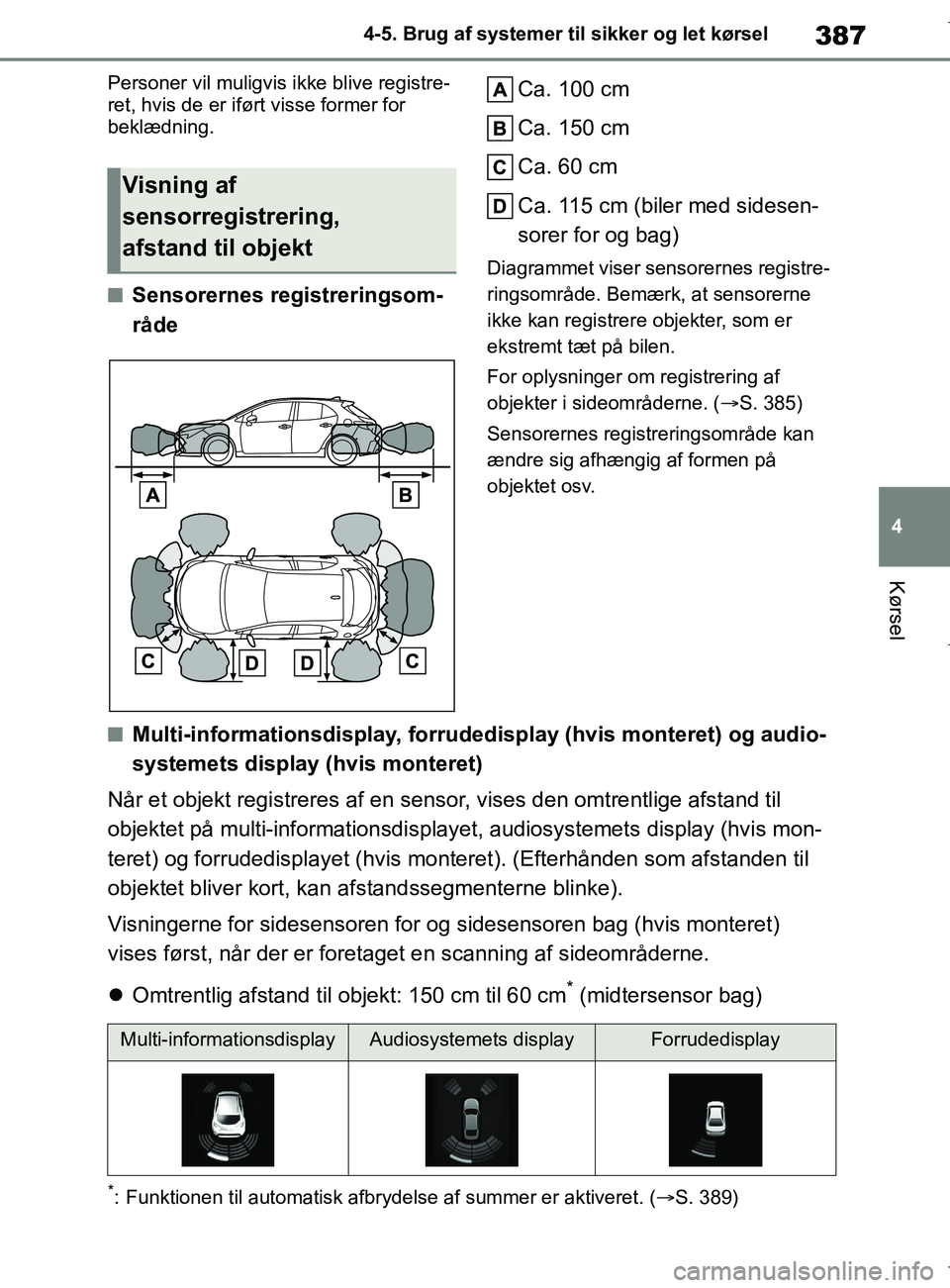

Personer vil muligvis ikke blive registre-
ret, hvis de er iført visse former for
beklædning.
nSensorernes registreringsom-
råde
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Ca. 115 cm (biler med sidesen-
sorer for og bag)
Diagrammet viser sensorernes registre-
ringsområde. Bemærk, at sensorerne
ikke kan registrere objekter, som er
ekstremt tæt på bilen.
For oplysninger om registrering af
objekter i sideområderne. (
S. 385)
Sensorernes registreringsområde kan
ændre sig afhængig af formen på
objektet osv.
nMulti-informationsdisplay, forrudedisplay (hvis monteret) og audio-
systemets display (hvis monteret)
Når et objekt registreres af en sens or, vises den omtrentlige afstand til
objektet på multi-informationsdisplayet, audiosystemets display (hvis mon-
teret) og forrudedisplayet (hvis monteret). (Efterhånden som afstanden til
objektet bliver kort, kan afstandssegmenterne blinke).
Visningerne for sidesensoren for og sidesensoren bag (hvis monteret)
vises først, når der er foretaget en scanning af sideområderne.
 Omtrentlig afstand til objekt: 150 cm til 60 cm
* (midtersensor bag)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 389)
Visning af
sensorregistrering,
afstand til objekt
Multi-informationsdisplayAudiosystemets displayForrudedisplay
OM12L25DK.book Page 387 Wednesday, April 10, 2019 9:44 AM

388
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel


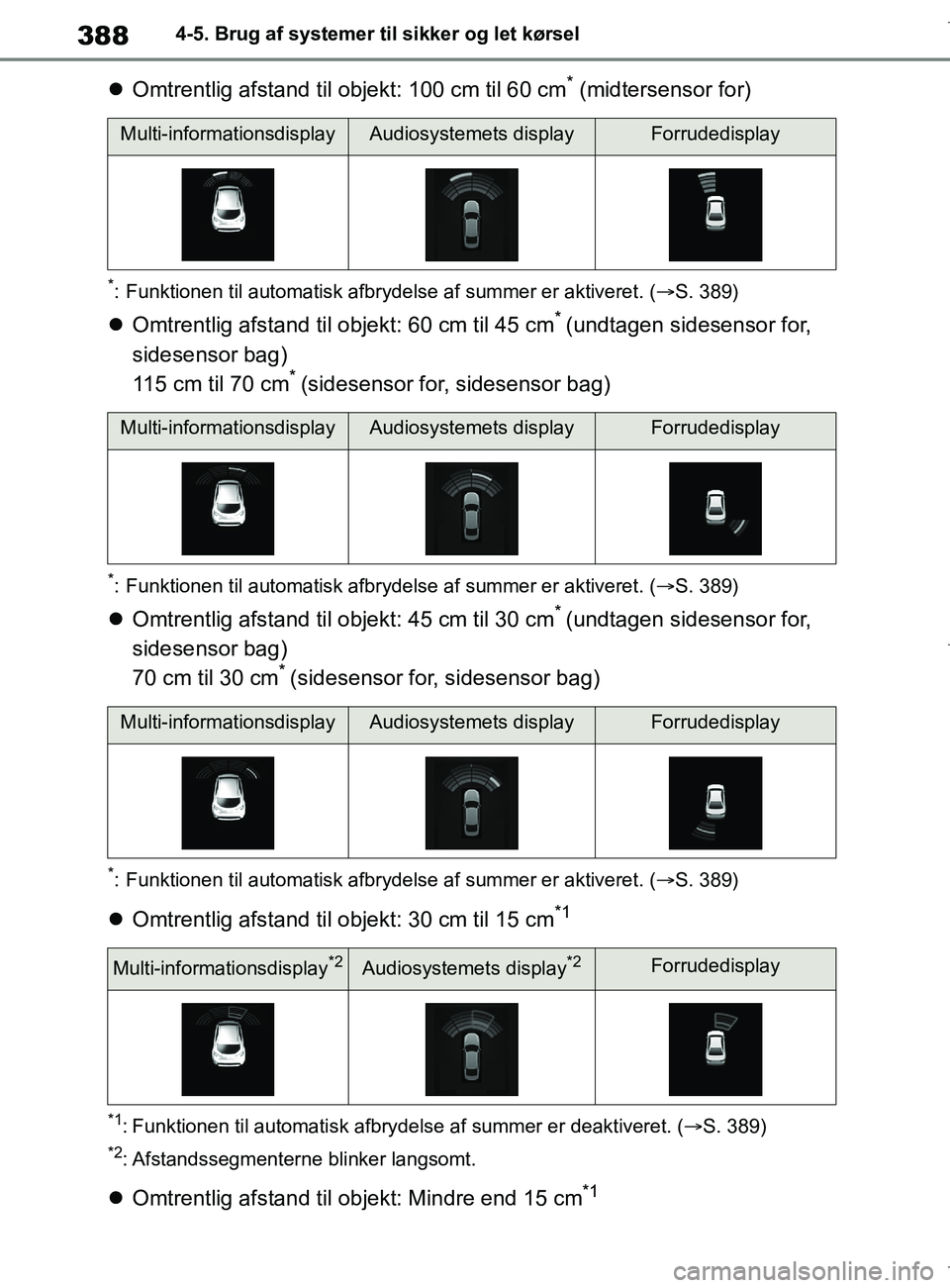

Omtrentlig afstand til objekt: 100 cm til 60 cm* (midtersensor for)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 389)
Omtrentlig afstand til objekt: 60 cm til 45 cm* (undtagen sidesensor for,
sidesensor bag)
115 cm til 70 cm
* (sidesensor for, sidesensor bag)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 389)
Omtrentlig afstand til objekt: 45 cm til 30 cm* (undtagen sidesensor for,
sidesensor bag)
70 cm til 30 cm
* (sidesensor for, sidesensor bag)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 389)
Omtrentlig afstand til objekt: 30 cm til 15 cm*1
*1: Funktionen til automati sk afbrydelse af summer er deaktiveret. ( S. 389)
*2: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 15 cm*1
Multi-informationsdisplayAudiosystemets displayForrudedisplay
Multi-informationsdisplayAudiosystemets displayForrudedisplay
Multi-informationsdisplayAudiosystemets displayForrudedisplay
Multi-informationsdisplay*2Audiosystemets display*2Forrudedisplay
OM12L25DK.book Page 388 Wednesday, April 10, 2019 9:44 AM

389
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

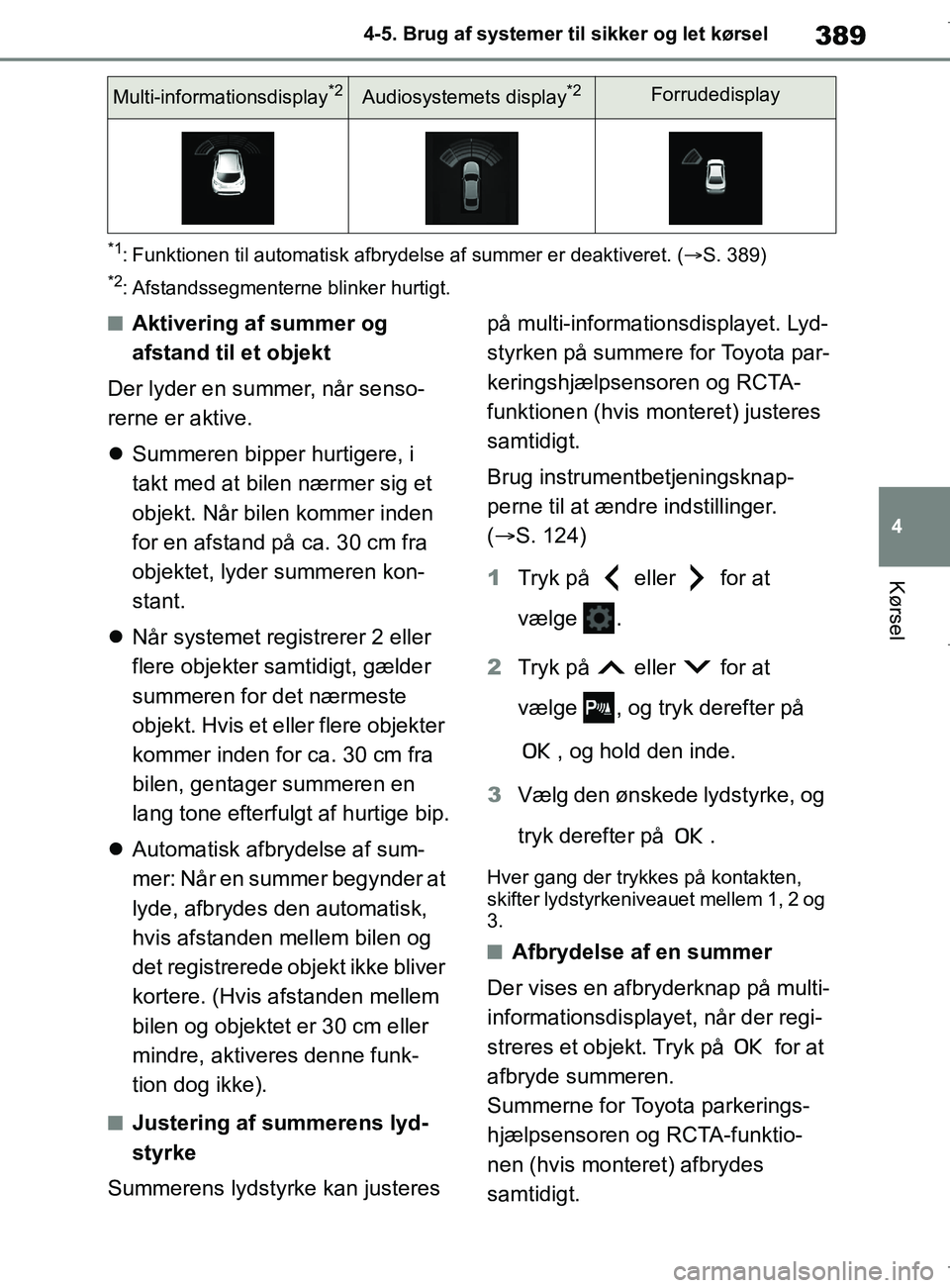

*1: Funktionen til automati
sk afbrydelse af summer er deaktiveret. ( S. 389)
*2: Afstandssegmenterne blinker hurtigt.
nAktivering af summer og
afstand til et objekt
Der lyder en summer, når senso-
rerne er aktive.
 Summeren bipper hurtigere, i
takt med at bilen nærmer sig et
objekt. Når bilen kommer inden
for en afstand på ca. 30 cm fra
objektet, lyder summeren kon-
stant.
 Når systemet registrerer 2 eller
flere objekter samtidigt, gælder
summeren for det nærmeste
objekt. Hvis et eller flere objekter
kommer inden for ca. 30 cm fra
bilen, gentager summeren en
lang tone efterfulgt af hurtige bip.
 Automatisk afbrydelse af sum-
mer: Når en summer begynder at
lyde, afbrydes den automatisk,
hvis afstanden mellem bilen og
det registrerede objekt ikke bliver
kortere. (Hvis afstanden mellem
bilen og objektet er 30 cm eller
mindre, aktiveres denne funk-
tion dog ikke).
nJustering af summerens lyd-
styrke
Summerens lydstyrk e kan justeres på multi-informationsdisplayet. Lyd-
styrken på summere for Toyota par-
keringshjælpsensoren og RCTA-
funktionen (hvis mo
nteret) justeres
samtidigt.
Brug instrumentbetjeningsknap-
perne til at ændre indstillinger.
(  S. 124)
1 Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge , og tryk derefter på
, og hold den inde.
3 Vælg den ønskede lydstyrke, og
tryk derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1, 2 og
3.
nAfbrydelse af en summer
Der vises en afbryderknap på multi-
informationsdisplayet, når der regi-
streres et objekt. Tryk på for at
afbryde summeren.
Summerne for Toyota parkerings-
hjælpsensoren og RCTA-funktio-
nen (hvis monteret) afbrydes
samtidigt.
Multi-informationsdisplay*2Audiosystemets display*2Forrudedisplay
OM12L25DK.book Page 389 Wednesday, April 10, 2019 9:44 AM

390
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

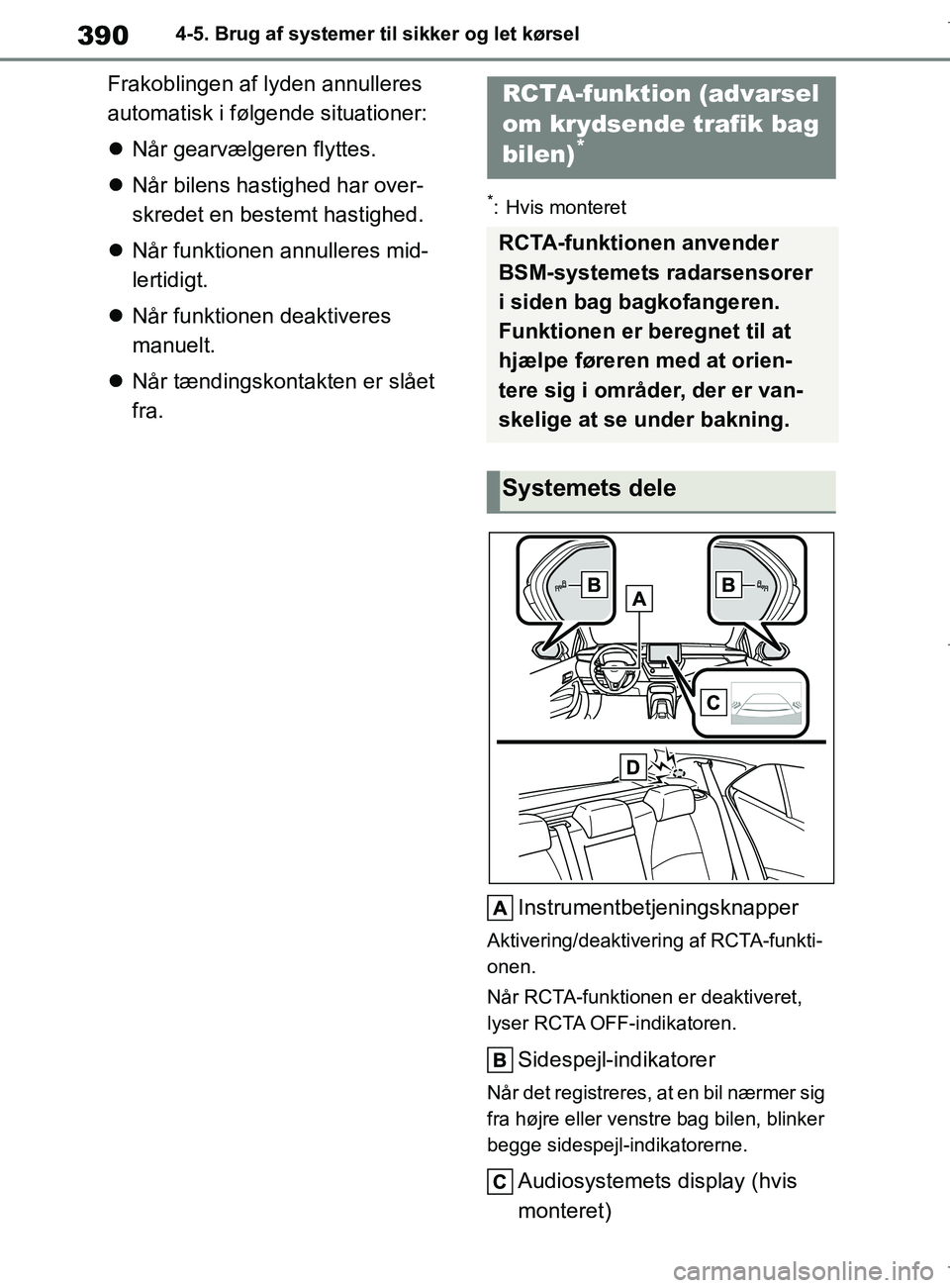

Frakoblingen af lyden annulleres
automatisk i følgende situationer:

Når gearvælgeren flyttes.
 Når bilens hastighed har over-
skredet en bestemt hastighed.
 Når funktionen annulleres mid-
lertidigt.
 Når funktionen deaktiveres
manuelt.
 Når tændingskontakten er slået
fra.
*: Hvis monteret
Instrumentbetjeningsknapper
Aktivering/deaktivering af RCTA-funkti-
onen.
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren.
Sidespejl-indikatorer
Når det registreres, at en bil nærmer sig
fra højre eller venstre bag bilen, blinker
begge sidespejl-indikatorerne.
Audiosystemets display (hvis
monteret)
RCTA-funktion (advarsel
om krydsende trafik bag
bilen)
*
RCTA-funktionen anvender
BSM-systemets radarsensorer
i siden bag bagkofangeren.
Funktionen er beregnet til at
hjælpe føreren med at orien-
tere sig i områder, der er van-
skelige at se under bakning.
Systemets dele
OM12L25DK.book Page 390 Wednesday, April 10, 2019 9:44 AM
