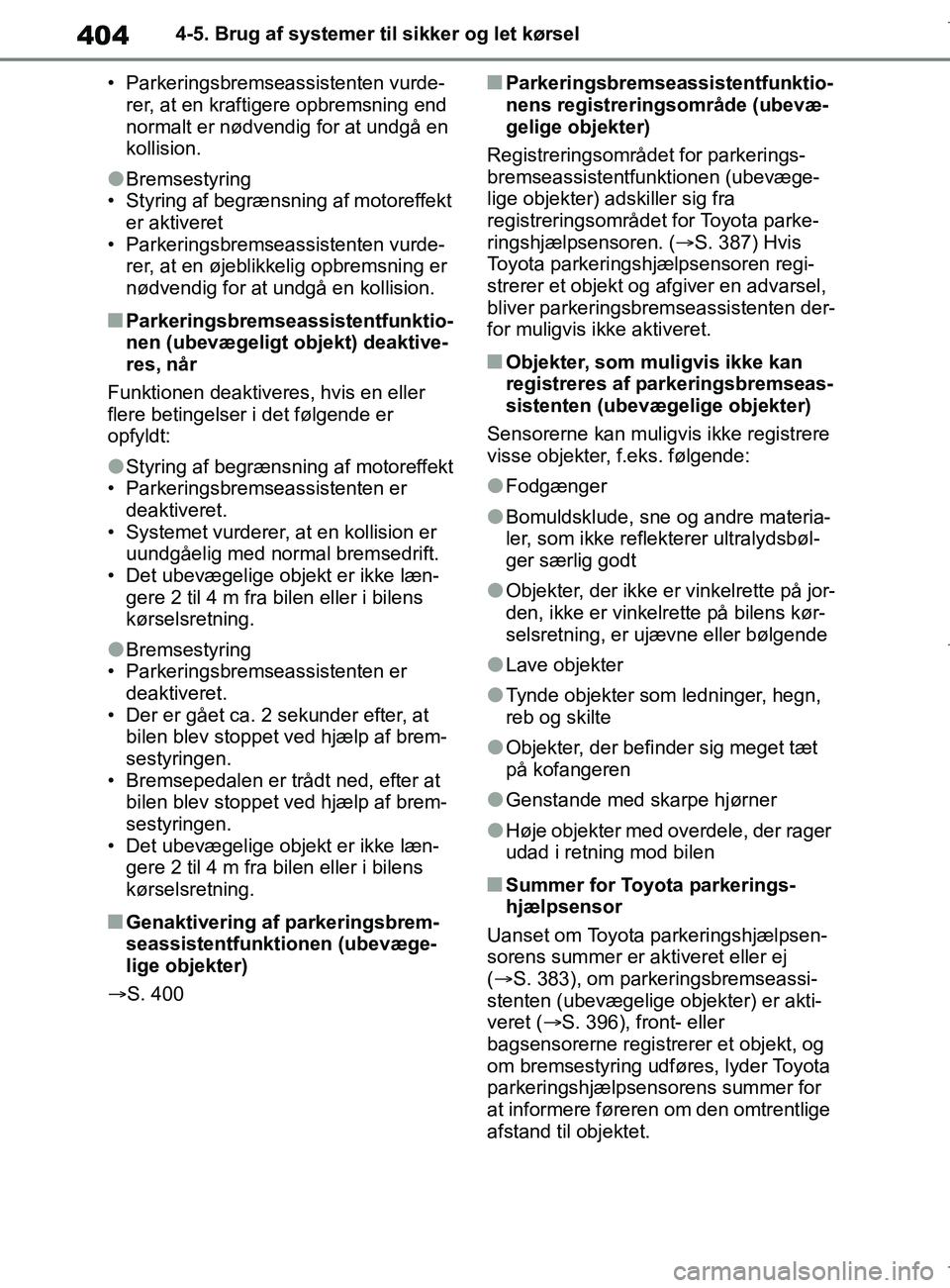

COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
• Parkeringsbremseassistenten vurde- rer, at en kraftigere opbremsning end
normalt er nødvendig for at undgå en
kollision.
lBremsestyring
• Styring af begrænsning af motoreffekt er aktiveret
• Parkeringsbremseassistenten vurde-
rer, at en øjeblikkelig opbremsning er
nødvendig for at undgå en kollision.
nParkeringsbremseassistentfunktio-
nen (ubevægeligt objekt) deaktive-
res, når
Funktionen deaktiveres, hvis en eller
flere betingelser i det følgende er
opfyldt:
lStyring af begrænsning af motoreffekt
• Parkeringsbremseassistenten er deaktiveret.
• Systemet vurderer, at en kollision er
uundgåelig med normal bremsedrift.
• Det ubevægelige objekt er ikke læn- gere 2 til 4 m fra bilen eller i bilens
kørselsretning.
lBremsestyring
• Parkeringsbremseassistenten er deaktiveret.
• Der er gået ca. 2 sekunder efter, at
bilen blev stoppet ved hjælp af brem-
sestyringen.
• Bremsepedalen er trådt ned, efter at
bilen blev stoppet ved hjælp af brem-
sestyringen.
• Det ubevægelige objekt er ikke læn-
gere 2 til 4 m fra bilen eller i bilens
kørselsretning.
nGenaktivering af parkeringsbrem-
seassistentfunktionen (ubevæge-
lige objekter)
S. 400
nParkeringsbremseassistentfunktio-
nens registreringsområde (ubevæ-
gelige objekter)
Registreringsområdet for parkerings-
bremseassistentfunktionen (ubevæge-
lige objekter) adskiller sig fra
registreringsområdet for Toyota parke-
ringshjælpsensoren. ( S. 387) Hvis
Toyota parkeringshjælpsensoren regi-
strerer et objekt og afgiver en advarsel,
bliver parkeringsbremseassistenten der-
for muligvis ikke aktiveret.
nObjekter, som muligvis ikke kan
registreres af parkeringsbremseas-
sistenten (ubevægelige objekter)
Sensorerne kan muligvis ikke registrere
visse objekter, f.eks. følgende:
lFodgænger
lBomuldsklude, sne og andre materia-
ler, som ikke reflekterer ultralydsbøl-
ger særlig godt
lObjekter, der ikke er vinkelrette på jor-
den, ikke er vinkelrette på bilens kør-
selsretning, er ujævne eller bølgende
lLave objekter
lTynde objekter som ledninger, hegn,
reb og skilte
lObjekter, der befinder sig meget tæt
på kofangeren
lGenstande med skarpe hjørner
lHøje objekter med overdele, der rager
udad i retning mod bilen
nSummer for Toyota parkerings-
hjælpsensor
Uanset om Toyota parkeringshjælpsen-
sorens summer er aktiveret eller ej
(S. 383), om parkeringsbremseassi-
stenten (ubevægelige objekter) er akti-
veret ( S. 396), front- eller
bagsensorerne registrerer et objekt, og
om bremsestyring udføres, lyder Toyota
parkeringshjælpsensorens summer for
at informere føreren om den omtrentlige
afstand til objektet.
OM12L25DK.book Page 404 Wednesday, April 10, 2019 9:44 AM

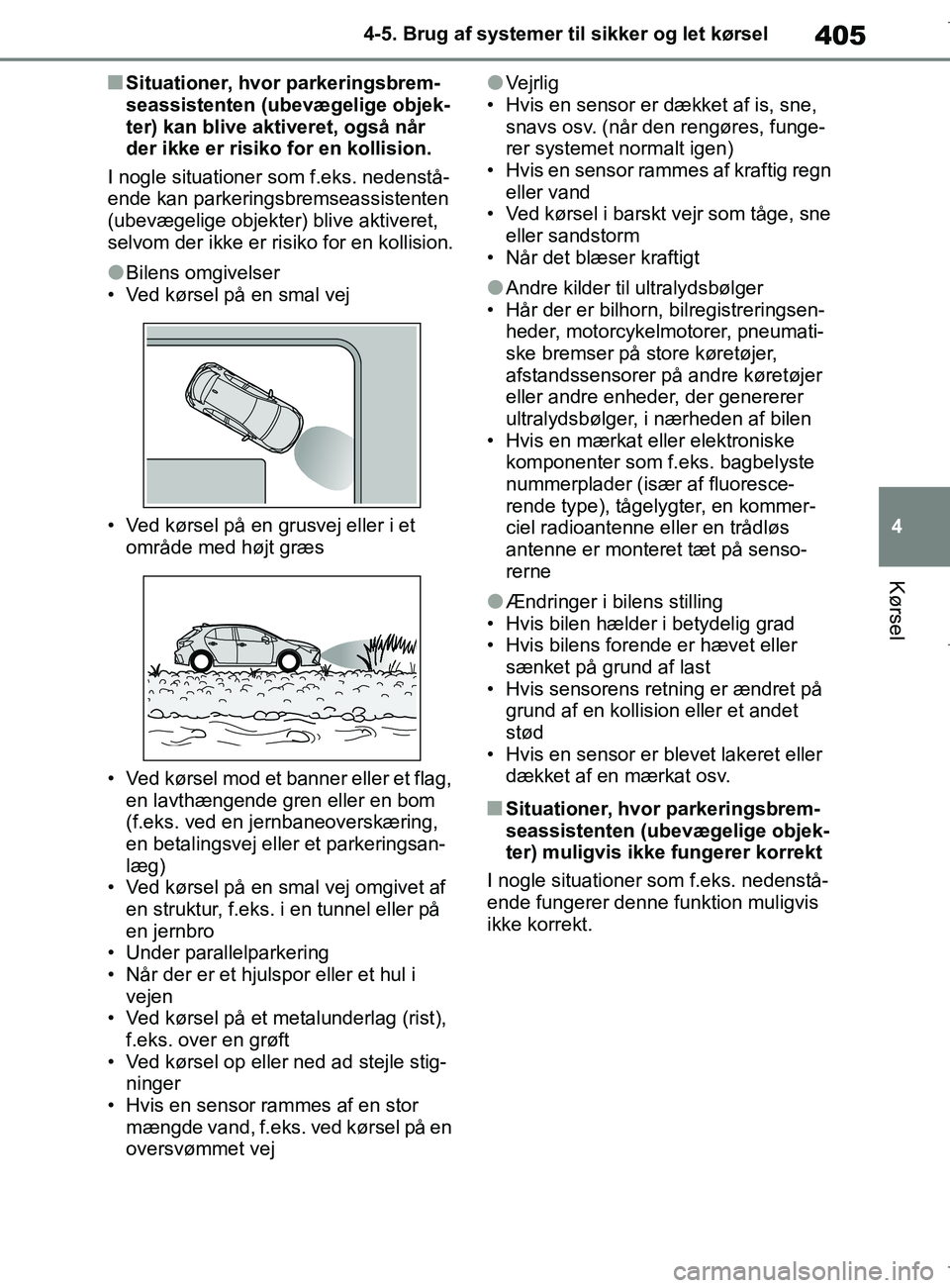

405
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nSituationer, hvor parkeringsbrem-
seassistenten (ubevægelige objek-
ter) kan blive aktiveret, også når
der ikke er risiko for en kollision.
I nogle situationer som f.eks. nedenstå-
ende kan parkeringsbremseassistenten
(ubevægelige objekter) blive aktiveret,
selvom der ikke er ri siko for en kollision.
lBilens omgivelser
• Ved kørsel på en smal vej
• Ved kørsel på en grusvej eller i et område med højt græs
• Ved kørsel mod et banner eller et flag, en lavthængende gren eller en bom
(f.eks. ved en jernbaneoverskæring,
en betalingsvej eller et parkeringsan-
læg)
• Ved kørsel på en smal vej omgivet af
en struktur, f.eks. i en tunnel eller på
en jernbro
• Under parallelparkering
• Når der er et hjulspor eller et hul i
vejen
• Ved kørsel på et metalunderlag (rist),
f.eks. over en grøft
• Ved kørsel op eller ned ad stejle stig- ninger
• Hvis en sensor rammes af en stor mængde vand, f.eks. ve d kørsel på en
oversvømmet vej
lVejrlig
• Hvis en sensor er dækket af is, sne, snavs osv. (når den rengøres, funge-
rer systemet normalt igen)
• Hvis en sensor rammes af kraftig regn eller vand
• Ved kørsel i barskt vejr som tåge, sne eller sandstorm
• Når det blæser kraftigt
lAndre kilder til ultralydsbølger
• Hår der er bilhorn, bilregistreringsen-
heder, motorcykelmotorer, pneumati-
ske bremser på st ore køretøjer,
afstandssensorer på andre køretøjer
eller andre enheder, der genererer
ultralydsbølger, i nærheden af bilen
• Hvis en mærkat eller elektroniske
komponenter som f.eks. bagbelyste
nummerplader (især af fluoresce-
rende type), tågelygter, en kommer-
ciel radioantenne eller en trådløs
antenne er monteret tæt på senso-
rerne
lÆndringer i bilens stilling
• Hvis bilen hælder i betydelig grad
• Hvis bilens forende er hævet eller
sænket på grund af last
• Hvis sensorens retning er ændret på
grund af en kollision eller et andet
stød
• Hvis en sensor er blevet lakeret eller
dækket af en mærkat osv.
nSituationer, hvor parkeringsbrem-
seassistenten (ubevægelige objek-
ter) muligvis ikke fungerer korrekt
I nogle situationer som f.eks. nedenstå-
ende fungerer denne funktion muligvis
ikke korrekt.
OM12L25DK.book Page 405 Wednesday, April 10, 2019 9:44 AM

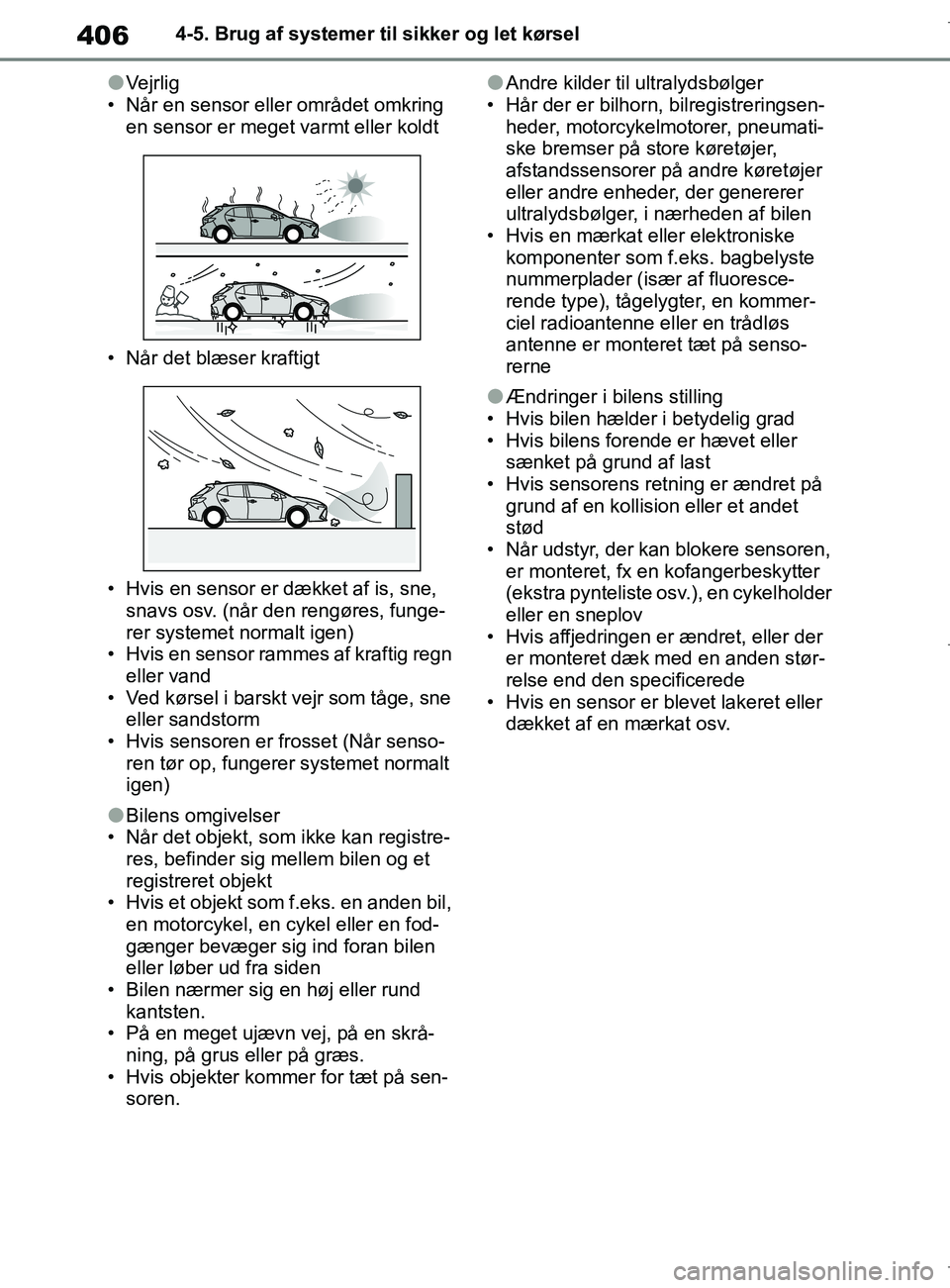

406
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
lVejrlig
• Når en sensor eller området omkring en sensor er meget varmt eller koldt
• Når det blæser kraftigt
• Hvis en sensor er dækket af is, sne, snavs osv. (når den rengøres, funge-
rer systemet normalt igen)
• Hvis en sensor rammes af kraftig regn eller vand
• Ved kørsel i barskt vejr som tåge, sne
eller sandstorm
• Hvis sensoren er frosset (Når senso- ren tør op, fungere r systemet normalt
igen)
lBilens omgivelser
• Når det objekt, som ikke kan registre- res, befinder sig mellem bilen og et
registreret objekt
• Hvis et objekt som f.eks. en anden bil, en motorcykel, en cykel eller en fod-
gænger bevæger sig ind foran bilen
eller løber ud fra siden
• Bilen nærmer sig en høj eller rund kantsten.
• På en meget ujævn vej, på en skrå- ning, på grus eller på græs.
• Hvis objekter kommer for tæt på sen-
soren.
lAndre kilder til ultralydsbølger
• Hår der er bilhorn, bilregistreringsen- heder, motorcykelmotorer, pneumati-
ske bremser på st ore køretøjer,
afstandssensorer på andre køretøjer
eller andre enheder, der genererer
ultralydsbølger, i nærheden af bilen
• Hvis en mærkat eller elektroniske komponenter som f.eks. bagbelyste
nummerplader (især af fluoresce-
rende type), tågelygter, en kommer-
ciel radioantenne eller en trådløs
antenne er monteret tæt på senso-
rerne
lÆndringer i bilens stilling
• Hvis bilen hælder i betydelig grad
• Hvis bilens forende er hævet eller sænket på grund af last
• Hvis sensorens retning er ændret på grund af en kollision eller et andet
stød
• Når udstyr, der kan blokere sensoren, er monteret, fx en kofangerbeskytter
(ekstra pynteliste osv.), en cykelholder
eller en sneplov
• Hvis affjedringen er ændret, eller der
er monteret dæk med en anden stør-
relse end den specificerede
• Hvis en sensor er blevet lakeret eller
dækket af en mærkat osv.
OM12L25DK.book Page 406 Wednesday, April 10, 2019 9:44 AM

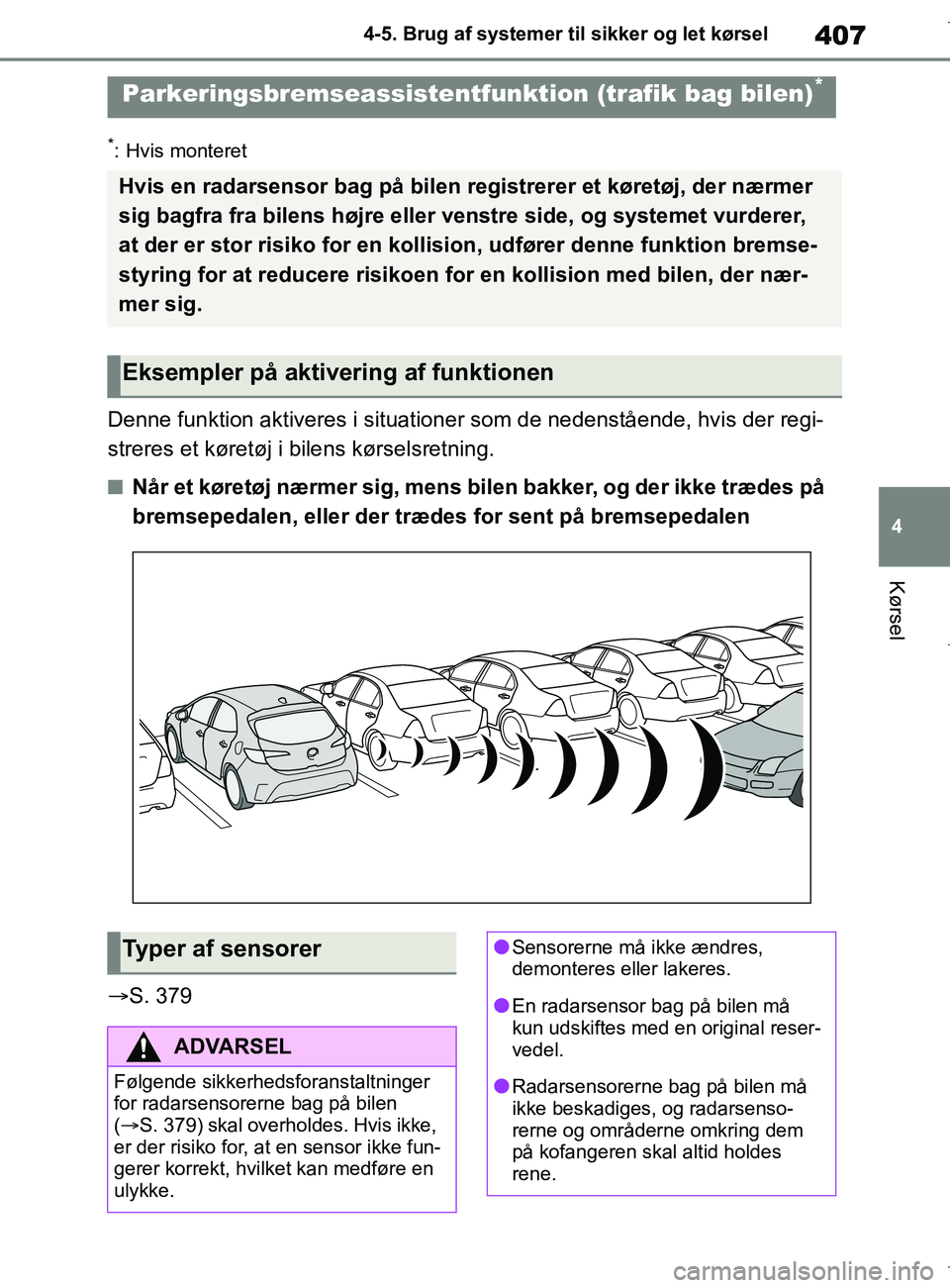

407
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
*: Hvis monteret
Denne funktion aktiveres i situationer som de nedenstående, hvis der regi-
streres et køretøj i bilens kørselsretning.
nNår et køretøj nærmer si
g, mens bilen bakker, og der ikke trædes på
bremsepedalen, eller der trædes for sent på bremsepedalen
 S. 379
Parkeringsbremseassistentfunktion (trafik bag bilen)*
Hvis en radarsensor bag på bilen registrerer et køretøj, der nærmer
sig bagfra fra bilens højre eller venstre side, og systemet vurderer,
at der er stor risiko for en kollision, udfører denne funktion bremse-
styring for at reducere risikoen for en kollision med bilen, der nær-
mer sig.
Eksempler på aktivering af funktionen
Typer af sensorer
ADVARSEL
Følgende sikkerhedsforanstaltninger
for radarsensorerne bag på bilen
( S. 379) skal overholdes. Hvis ikke,
er der risiko for, at en sensor ikke fun-
gerer korrekt, hvilket kan medføre en
ulykke.
lSensorerne må ikke ændres,
demonteres eller lakeres.
lEn radarsensor bag på bilen må
kun udskiftes med en original reser-
vedel.
lRadarsensorerne bag på bilen må
ikke beskadiges, og radarsenso-
rerne og områderne omkring dem
på kofangeren skal altid holdes
rene.
OM12L25DK.book Page 407 Wednesday, April 10, 2019 9:44 AM

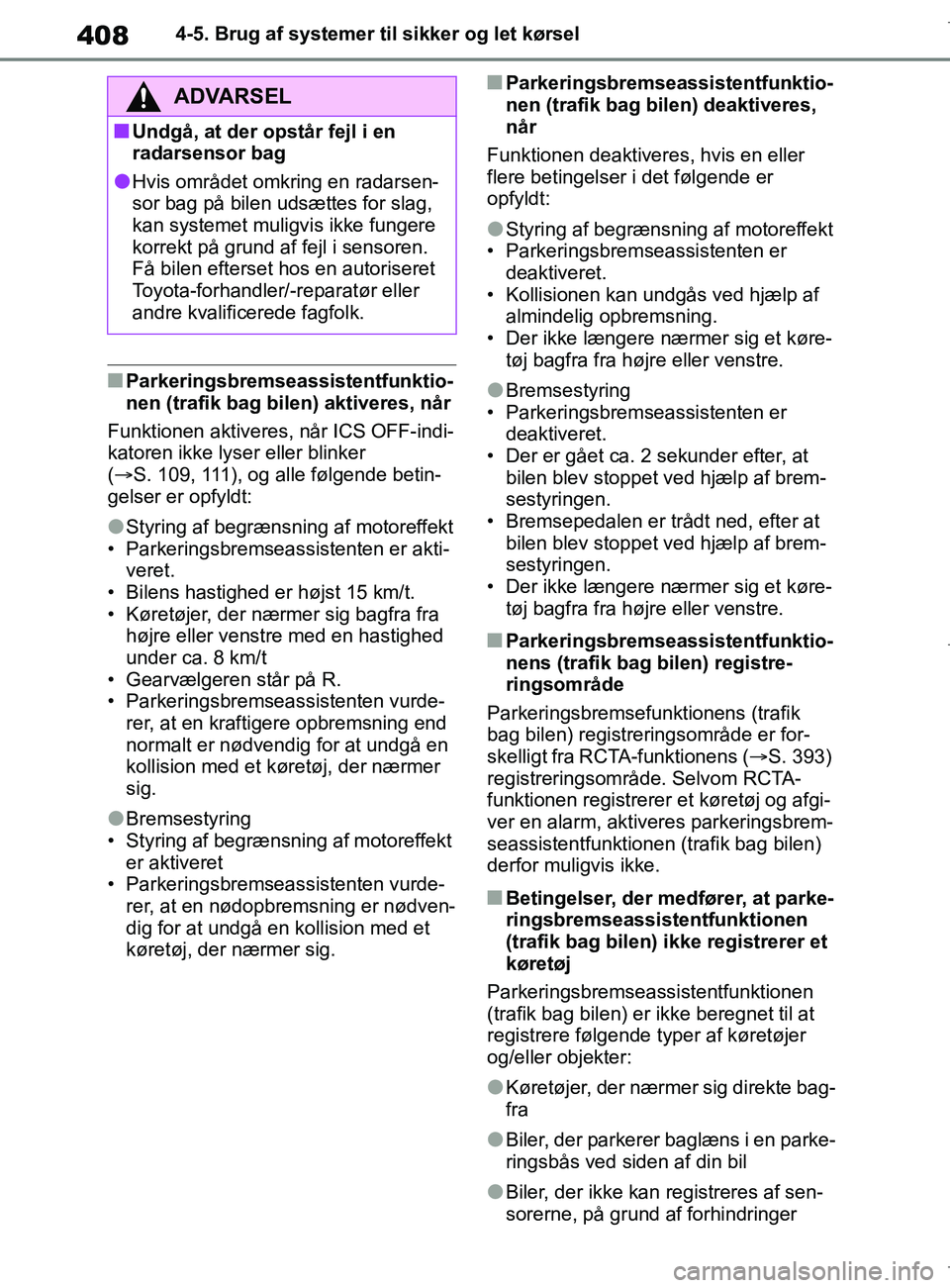

408
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
nParkeringsbremseassistentfunktio-
nen (trafik bag bilen) aktiveres, når
Funktionen aktiveres, når ICS OFF-indi-
katoren ikke lyse r eller blinker
(S. 109, 111), og alle følgende betin-
gelser er opfyldt:
lStyring af begrænsning af motoreffekt
• Parkeringsbremseassistenten er akti-
veret.
• Bilens hastighed er højst 15 km/t.
• Køretøjer, der nærmer sig bagfra fra højre eller venstre med en hastighed
under ca. 8 km/t
• Gearvælgeren står på R.
• Parkeringsbremseassistenten vurde-
rer, at en kraftigere opbremsning end
normalt er nødvendig for at undgå en
kollision med et kø retøj, der nærmer
sig.
lBremsestyring
• Styring af begrænsning af motoreffekt er aktiveret
• Parkeringsbremseassistenten vurde- rer, at en nødopbremsning er nødven-
dig for at undgå en kollision med et
køretøj, der nærmer sig.
nParkeringsbremseassistentfunktio-
nen (trafik bag bilen) deaktiveres,
når
Funktionen deaktiveres, hvis en eller
flere betingelser i det følgende er
opfyldt:
lStyring af begrænsning af motoreffekt
• Parkeringsbremseassistenten er
deaktiveret.
• Kollisionen kan undgås ved hjælp af almindelig opbremsning.
• Der ikke længere nærmer sig et køre- tøj bagfra fra højre eller venstre.
lBremsestyring
• Parkeringsbremseassistenten er deaktiveret.
• Der er gået ca. 2 sekunder efter, at bilen blev stoppet ved hjælp af brem-
sestyringen.
• Bremsepedalen er trådt ned, efter at bilen blev stoppet ved hjælp af brem-
sestyringen.
• Der ikke længere nærmer sig et køre- tøj bagfra fra højre eller venstre.
nParkeringsbremseassistentfunktio-
nens (trafik bag bilen) registre-
ringsområde
Parkeringsbremsefunktionens (trafik
bag bilen) registreringsområde er for-
skelligt fra RCTA-funktionens ( S. 393)
registreringsområde . Selvom RCTA-
funktionen registrerer et køretøj og afgi-
ver en alarm, aktiveres parkeringsbrem-
seassistentfunktionen (trafik bag bilen)
derfor muligvis ikke.
nBetingelser, der medfører, at parke-
ringsbremseassistentfunktionen
(trafik bag bilen) ikke registrerer et
køretøj
Parkeringsbremseassistentfunktionen
(trafik bag bilen) er ikke beregnet til at
registrere følgende typer af køretøjer
og/eller objekter:
lKøretøjer, der nærmer sig direkte bag-
fra
lBiler, der parkerer baglæns i en parke-
ringsbås ved siden af din bil
lBiler, der ikke kan registreres af sen-
sorerne, på grund af forhindringer
ADVARSEL
nUndgå, at der opstår fejl i en
radarsensor bag
lHvis området omkring en radarsen-
sor bag på bilen udsættes for slag,
kan systemet muligvis ikke fungere
korrekt på grund af fejl i sensoren.
Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
OM12L25DK.book Page 408 Wednesday, April 10, 2019 9:44 AM

409
4

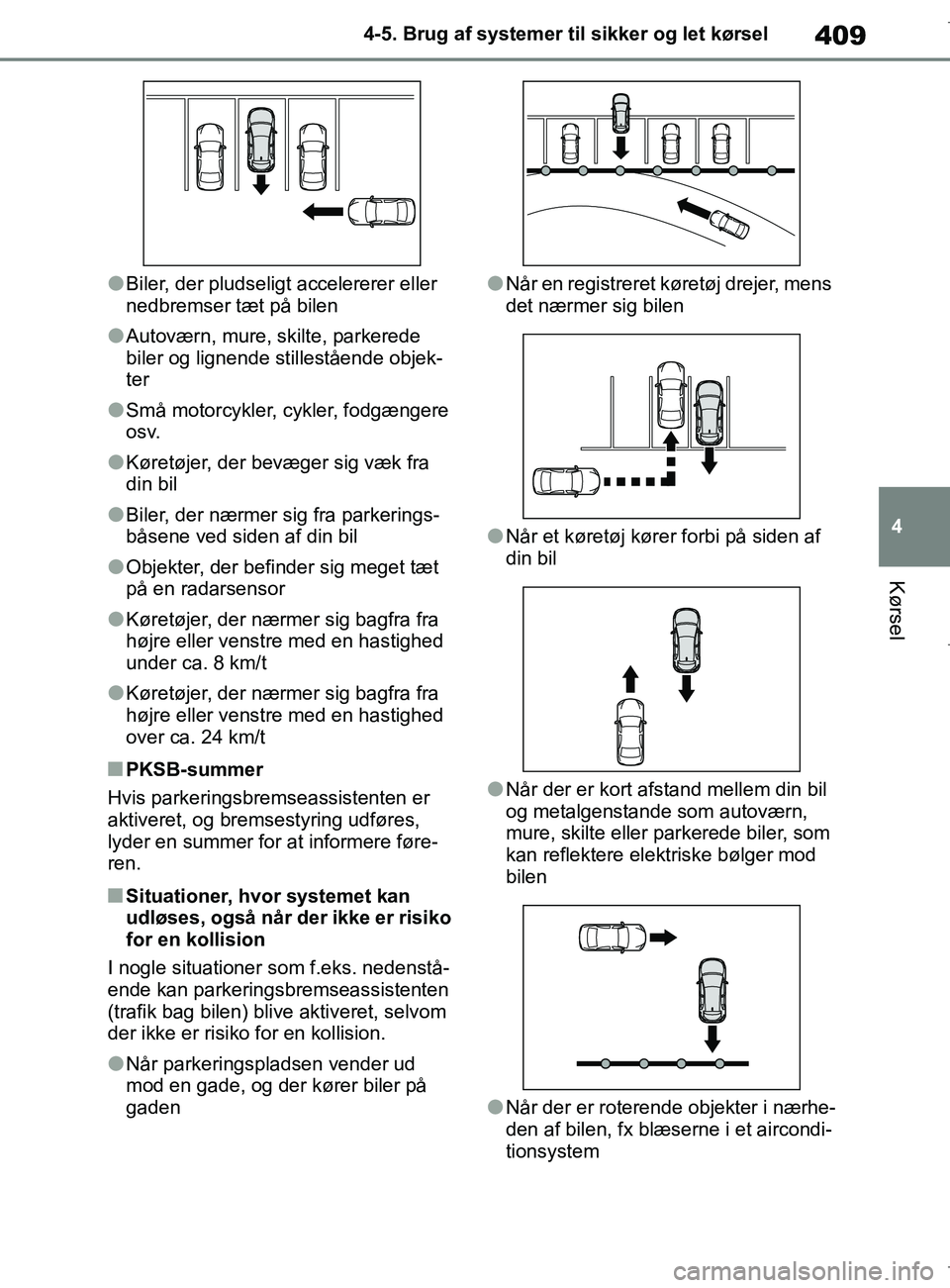

COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
lBiler, der pludseligt accelererer eller
nedbremser tæt på bilen
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
lSmå motorcykler, cykler, fodgængere
o s v.
lKøretøjer, der bevæger sig væk fra
din bil
lBiler, der nærmer sig fra parkerings-
båsene ved siden af din bil
lObjekter, der befinder sig meget tæt
på en radarsensor
lKøretøjer, der nærmer sig bagfra fra
højre eller venstre med en hastighed
under ca. 8 km/t
lKøretøjer, der nærmer sig bagfra fra
højre eller venstre med en hastighed
over ca. 24 km/t
nPKSB-summer
Hvis parkeringsbremseassistenten er
aktiveret, og bremsestyring udføres,
lyder en summer for at informere føre-
ren.
nSituationer, hvor systemet kan
udløses, også når der ikke er risiko
for en kollision
I nogle situationer som f.eks. nedenstå-
ende kan parkeringsbremseassistenten
(trafik bag bilen) blive aktiveret, selvom
der ikke er risiko for en kollision.
lNår parkeringspladsen vender ud
mod en gade, og der kører biler på
gaden
lNår en registreret køretøj drejer, mens
det nærmer sig bilen
lNår et køretøj kører forbi på siden af
din bil
lNår der er kort afstand mellem din bil
og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
lNår der er roteren de objekter i nærhe-
den af bilen, fx blæserne i et aircondi-
tionsystem
OM12L25DK.book Page 409 Wednesday, April 10, 2019 9:44 AM

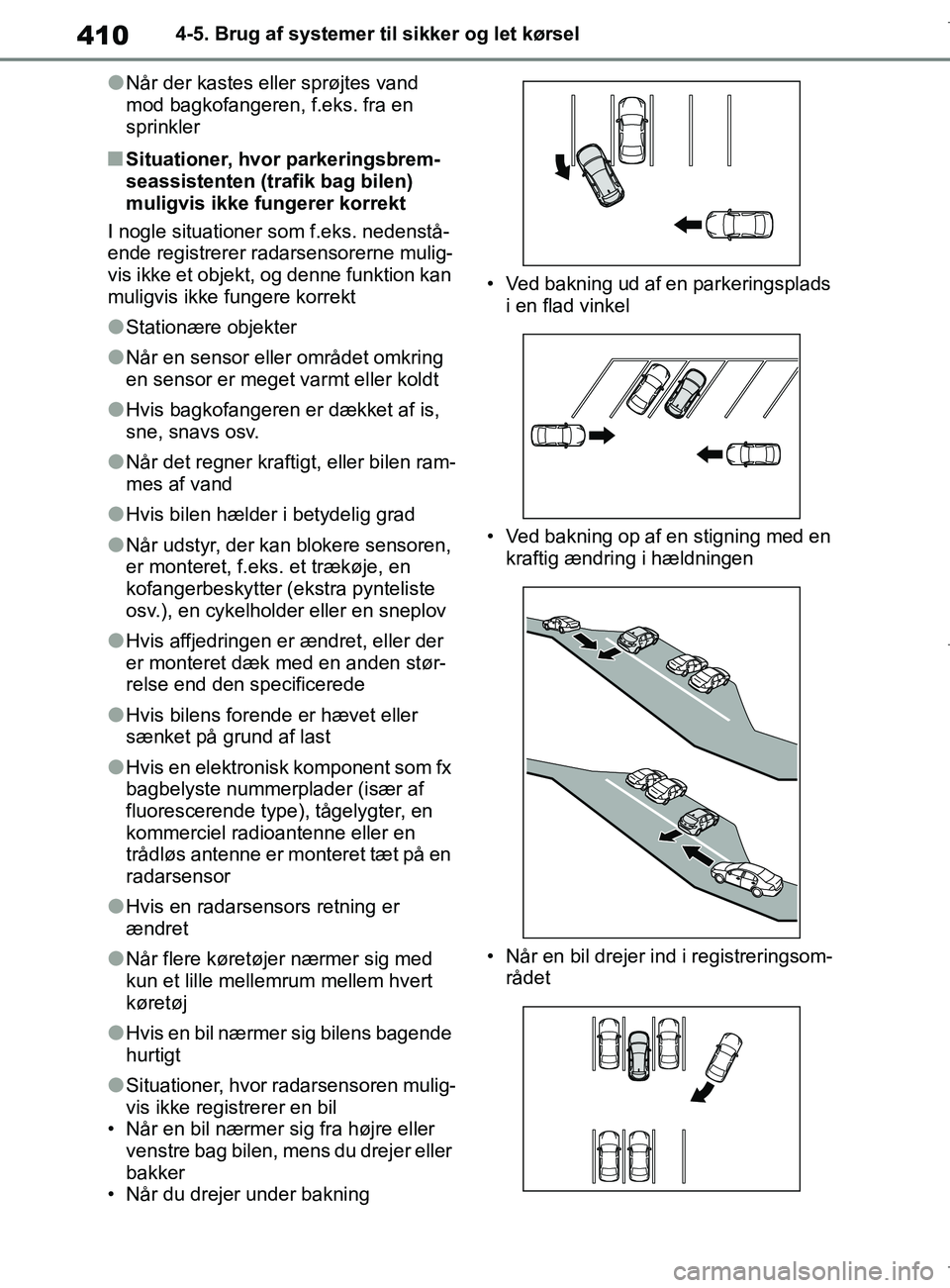

410
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
lNår der kastes eller sprøjtes vand
mod bagkofangeren, f.eks. fra en
sprinkler
nSituationer, hvor parkeringsbrem-
seassistenten (trafik bag bilen)
muligvis ikke fungerer korrekt
I nogle situationer som f.eks. nedenstå-
ende registrerer radarsensorerne mulig-
vis ikke et objekt, og denne funktion kan
muligvis ikke fungere korrekt
lStationære objekter
lNår en sensor eller området omkring
en sensor er meget varmt eller koldt
lHvis bagkofangeren er dækket af is,
sne, snavs osv.
lNår det regner kraftigt, eller bilen ram-
mes af vand
lHvis bilen hælder i betydelig grad
lNår udstyr, der kan blokere sensoren,
er monteret, f.eks. et trækøje, en
kofangerbeskytter (ekstra pynteliste
osv.), en cykelholder eller en sneplov
lHvis affjedringen er ændret, eller der
er monteret dæk med en anden stør-
relse end den specificerede
lHvis bilens forende er hævet eller
sænket på grund af last
lHvis en elektronisk komponent som fx
bagbelyste nummerplader (især af
fluorescerende type), tågelygter, en
kommerciel radioantenne eller en
trådløs antenne er monteret tæt på en
radarsensor
lHvis en radarsensors retning er
ændret
lNår flere køretøjer nærmer sig med
kun et lille mellemrum mellem hvert
køretøj
lHvis en bil nærmer sig bilens bagende
hurtigt
lSituationer, hvor radarsensoren mulig-
vis ikke registrerer en bil
• Når en bil nærmer sig fra højre eller
venstre bag bilen, mens du drejer eller
bakker
• Når du drejer under bakning • Ved bakning ud af en parkeringsplads
i en flad vinkel
• Ved bakning op af en stigning med en kraftig ændring i hældningen
• Når en bil drejer ind i registreringsom- rådet
OM12L25DK.book Page 410 Wednesday, April 10, 2019 9:44 AM

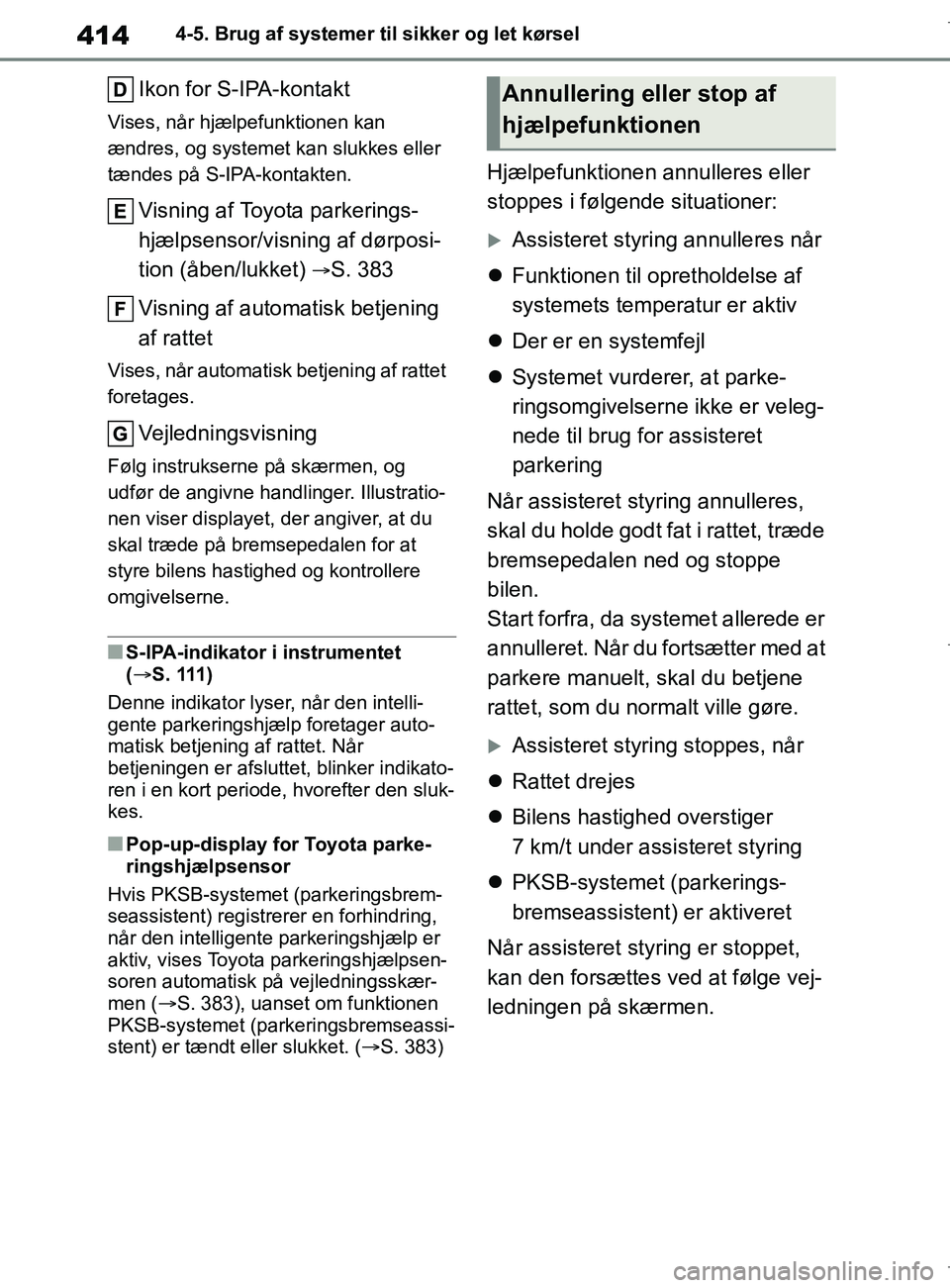

414
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
Ikon for S-IPA-kontakt
Vises, når hjælpefunktionen kan
ændres, og systemet kan slukkes eller
tændes på S-IPA-kontakten.
Visning af Toyota parkerings-
hjælpsensor/visning af dørposi-
tion (åben/lukket)
S. 383
Visning af automatisk betjening
af rattet
Vises, når automatisk betjening af rattet
foretages.
Vejledningsvisning
Følg instrukserne på skærmen, og
udfør de angivne handlinger. Illustratio-
nen viser displayet, der angiver, at du
skal træde på bremsepedalen for at
styre bilens hastighed og kontrollere
omgivelserne.
nS-IPA-indikator i instrumentet
(S . 111 )
Denne indikator lyser, når den intelli-
gente parkeringshjælp foretager auto-
matisk betjening af rattet. Når
betjeningen er afsluttet, blinker indikato-
ren i en kort periode, hvorefter den sluk-
kes.
nPop-up-display for Toyota parke-
ringshjælpsensor
Hvis PKSB-systemet (parkeringsbrem-
seassistent) registrere r en forhindring,
når den intelligente parkeringshjælp er
aktiv, vises Toyota parkeringshjælpsen-
soren automatisk på vejledningsskær-
men ( S. 383), uanset om funktionen
PKSB-systemet (parkeringsbremseassi-
stent) er tændt eller slukket. ( S. 383)
Hjælpefunktionen annulleres eller
stoppes i følgende situationer:
Assisteret styring annulleres når
 Funktionen til opretholdelse af
systemets temperatur er aktiv
 Der er en systemfejl
 Systemet vurderer, at parke-
ringsomgivelserne ikke er veleg-
nede til brug for assisteret
parkering
Når assisteret styring annulleres,
skal du holde godt fat i rattet, træde
bremsepedalen ned og stoppe
bilen.
Start forfra, da systemet allerede er
annulleret. Når du fortsætter med at
parkere manuelt, skal du betjene
rattet, som du normalt ville gøre.
Assisteret styring stoppes, når
 Rattet drejes
 Bilens hastighed overstiger
7 km/t under assisteret styring
 PKSB-systemet (parkerings-
bremseassistent) er aktiveret
Når assisteret styring er stoppet,
kan den forsættes ved at følge vej-
ledningen på skærmen.
Annullering eller stop af
hjælpefunktionen
OM12L25DK.book Page 414 Wednesday, April 10, 2019 9:44 AM

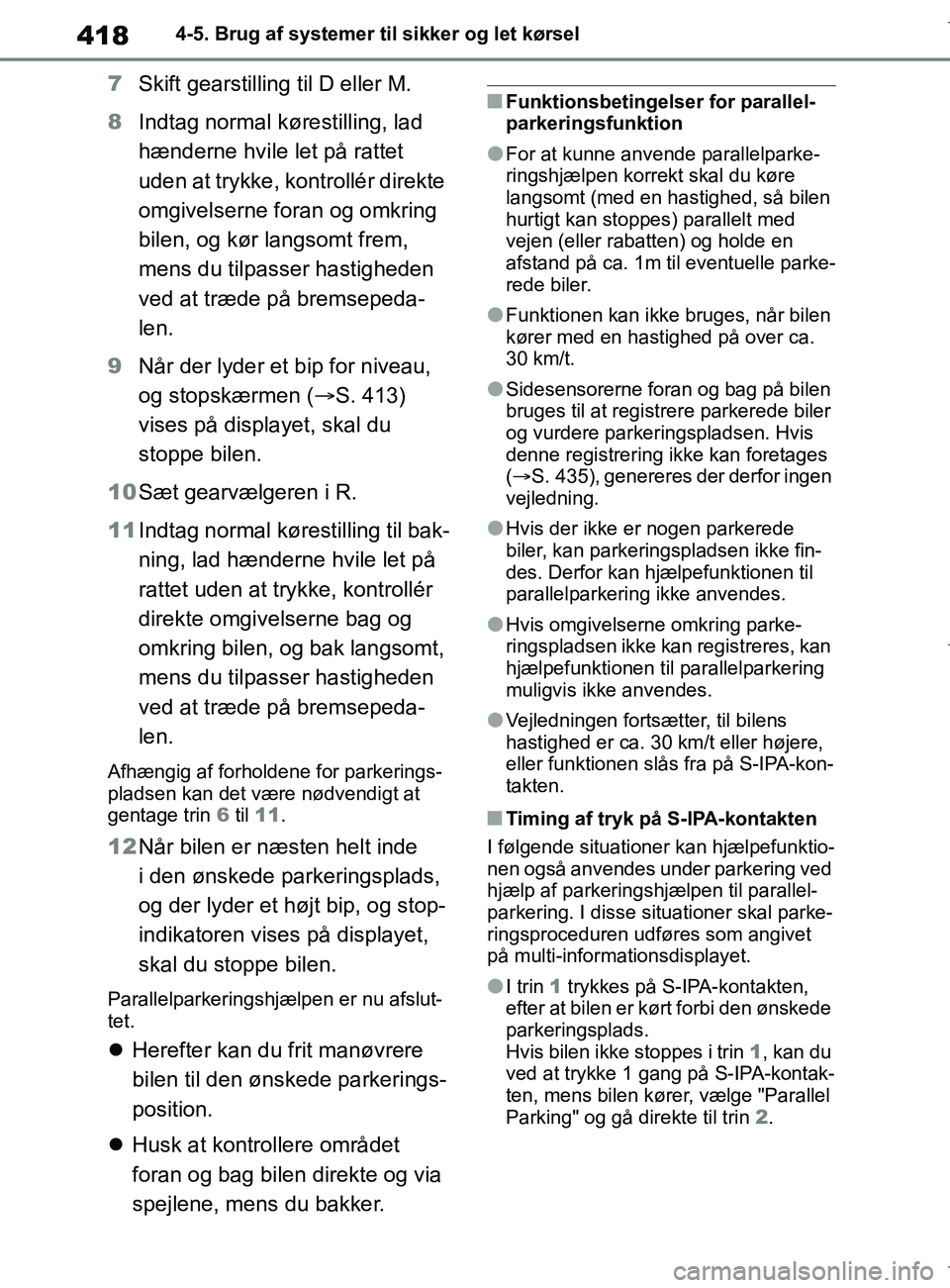

418
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
7
Skift gearstilling til D eller M.
8 Indtag normal kørestilling, lad
hænderne hvile let på rattet
uden at trykke, kontrollér direkte
omgivelserne foran og omkring
bilen, og kør langsomt frem,
mens du tilpasser hastigheden
ved at træde på bremsepeda-
len.
9 Når der lyder et bip for niveau,
og stopskærmen ( S. 413)
vises på displayet, skal du
stoppe bilen.
10 Sæt gearvælgeren i R.
11 Indtag normal kørestilling til bak-
ning, lad hænderne hvile let på
rattet uden at trykke, kontrollér
direkte omgivelserne bag og
omkring bilen, og bak langsomt,
mens du tilpasser hastigheden
ved at træde på bremsepeda-
len.
Afhængig af forholdene for parkerings-
pladsen kan det være nødvendigt at
gentage trin 6 til 11.
12Når bilen er næsten helt inde
i den ønskede parkeringsplads,
og der lyder et højt bip, og stop-
indikatoren vises på displayet,
skal du stoppe bilen.
Parallelparkeringshjælpen er nu afslut-
tet.
 Herefter kan du frit manøvrere
bilen til den ønskede parkerings-
position.
 Husk at kontrollere området
foran og bag bilen direkte og via
spejlene, mens du bakker.
nFunktionsbetingelser for parallel-
parkeringsfunktion
lFor at kunne anvende parallelparke-
ringshjælpen korrekt skal du køre
langsomt (med en hastighed, så bilen
hurtigt kan stoppes) parallelt med
vejen (eller rabatten) og holde en
afstand på ca. 1m til eventuelle parke-
rede biler.
lFunktionen kan ikke bruges, når bilen
kører med en hastighed på over ca.
30 km/t.
lSidesensorerne foran og bag på bilen
bruges til at registrere parkerede biler
og vurdere parkeringspladsen. Hvis
denne registrering ikke kan foretages
(S. 435), genereres der derfor ingen
vejledning.
lHvis der ikke er nogen parkerede
biler, kan parkeringspladsen ikke fin-
des. Derfor kan hjælpefunktionen til
parallelparkering ikke anvendes.
lHvis omgivelserne omkring parke-
ringspladsen ikke kan registreres, kan
hjælpefunktionen til parallelparkering
muligvis ikke anvendes.
lVejledningen fortsætter, til bilens
hastighed er ca. 30 km/t eller højere,
eller funktionen slås fra på S-IPA-kon-
takten.
nTiming af tryk på S-IPA-kontakten
I følgende situationer kan hjælpefunktio-
nen også anvendes under parkering ved
hjælp af parkeringshjælpen til parallel-
parkering. I disse situationer skal parke-
ringsproceduren udføres som angivet
på multi-informationsdisplayet.
lI trin 1 trykkes på S-IPA-kontakten,
efter at bilen er kørt forbi den ønskede
parkeringsplads.
Hvis bilen ikke stoppes i trin 1, kan du
ved at trykke 1 gang på S-IPA-kontak-
ten, mens bilen kører, vælge "Parallel
Parking" og gå direkte til trin 2.
OM12L25DK.book Page 418 Wednesday, April 10, 2019 9:44 AM

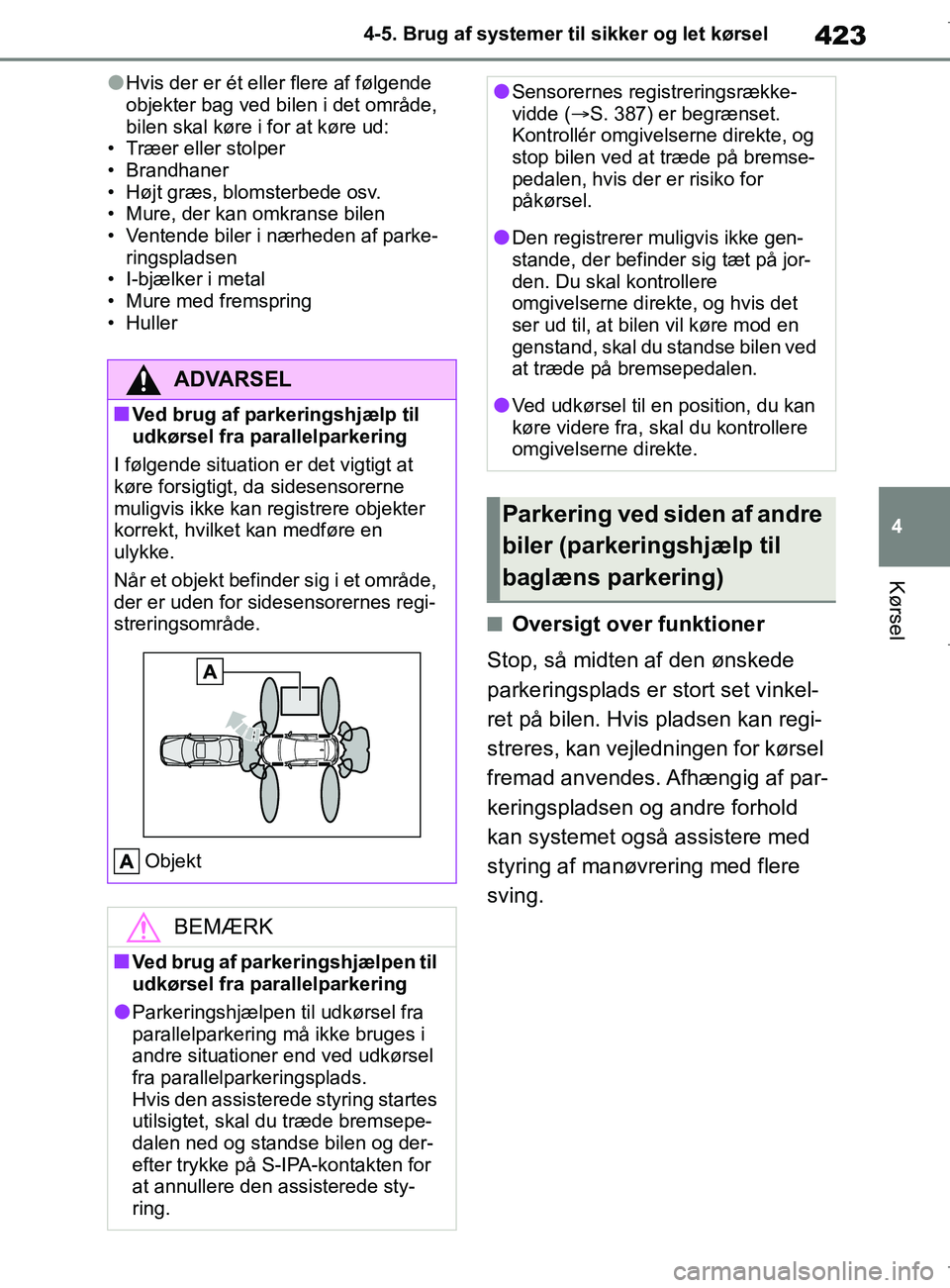

423
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
lHvis der er ét eller flere af følgende
objekter bag ved bilen i det område,
bilen skal køre i for at køre ud:
• Træer eller stolper
• Brandhaner
• Højt græs, blomsterbede osv.
• Mure, der kan omkranse bilen
• Ventende biler i nærheden af parke- ringspladsen
• I-bjælker i metal
• Mure med fremspring
• Huller
nOversigt over funktioner
Stop, så midten af den ønskede
parkeringsplads er stort set vinkel-
ret på bilen. Hvis pladsen kan regi-
streres, kan vejledningen for kørsel
fremad anvendes. Afhængig af par-
keringspladsen og andre forhold
kan systemet også assistere med
styring af manøvrering med flere
sving.
ADVARSEL
nVed brug af parkeringshjælp til
udkørsel fra parallelparkering
I følgende situation er det vigtigt at
køre forsigtigt, da sidesensorerne
muligvis ikke kan registrere objekter
korrekt, hvilket kan medføre en
ulykke.
Når et objekt befinder sig i et område,
der er uden for sidesensorernes regi-
streringsområde.
Objekt
BEMÆRK
nVed brug af parkeringshjælpen til
udkørsel fra parallelparkering
lParkeringshjælpen til udkørsel fra
parallelparkering må ikke bruges i
andre situationer end ved udkørsel
fra parallelparkeringsplads.
Hvis den assisterede styring startes
utilsigtet, skal du træde bremsepe-
dalen ned og standse bilen og der-
efter trykke på S- IPA-kontakten for
at annullere den assisterede sty-
ring.
lSensorernes registreringsrække-
vidde ( S. 387) er begrænset.
Kontrollér omgivelserne direkte, og
stop bilen ved at træde på bremse-
pedalen, hvis der er risiko for
påkørsel.
lDen registrerer muligvis ikke gen-
stande, der befinder sig tæt på jor-
den. Du skal kontrollere
omgivelserne direkte, og hvis det
ser ud til, at bilen vil køre mod en
genstand, skal du standse bilen ved
at træde på bremsepedalen.
lVed udkørsel til en position, du kan
køre videre fra, skal du kontrollere
omgivelserne direkte.
Parkering ved siden af andre
biler (parkeringshjælp til
baglæns parkering)
OM12L25DK.book Page 423 Wednesday, April 10, 2019 9:44 AM
