COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
Hvis det registreres, at en bil nærmer
sig fra højre eller venstre side bag
bilen, vises RCTA-ikonet (
S. 392) for
den pågældende side på audiosyste-
mets display. På illustrationen vises et
eksempel med biler, der nærmer sig fra
begge sider af bilen.
RCTA-summer
Når en bil nærmer sig fra højre eller
venstre bag bilen, lyder en summer.
Summeren lyder også i cirka 1 sekund,
umiddelbart efter at RCTA-funktionen
er aktiveret.
Brug instrumentbetjeningsknap-
perne til at aktivere/deaktivere
RCTA-funktionen. ( S. 124)
1 Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge "RCTA", og tryk derefter
på .
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren ( S . 111 ) .
(Hver gang tændingskontakten slås fra
og derefter stilles på ON, aktiveres
RCTA-funktionen automatisk).
nSidespejlindikatorens synlighed
I stærkt sollys kan de t være svært at se
sidespejlindikatoren.
nRCTA-summerens hørbarhed
Det kan være vanskeligt at høre RCTA-
summeren for andre kraftige lyde, fx
hvis der er skruet højt op for audiosyste-
met.
nNår "RCTA Unavailable" vises på
multi-informationsdisplayet
Der kan sidde vand, sne, mudder osv.
omkring sensorerne på bagkofangeren.
(S. 379) Den bør vende tilbage til nor-
mal funktion, hvis vandet, sneen, mud-
deret osv. fjernes fra sensorområdet på
bagkofangeren.
Desuden fungerer funktionen muligvis
ikke normalt ved brug under ekstremt
varme eller kolde forhold.
nSideradarsensorer bag
S. 379
Aktivering/deaktivering af
RCTA-funktionen
ADVARSEL
nAdvarsler vedr. brugen af funkti-
onen
Føreren har alene ansvaret for en sik-
ker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
RCTA-funktionen er en supplerende
funktion, som advarer føreren om, at
en bil nærmer sig fra bilens højre eller
venstre side eller bagfra. Da RCTA-
funktionen muligvis ikke fungerer kor-
rekt under visse fo rhold, skal føreren
selv bekræfte sikke rheden visuelt.
Hvis der stoles for meget på denne
funktion, er der risiko for en ulykke
med døden eller alvorlige kvæstelser
til følge.
OM12L25DK.book Page 391 Wednesday, April 10, 2019 9:44 AM

392
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

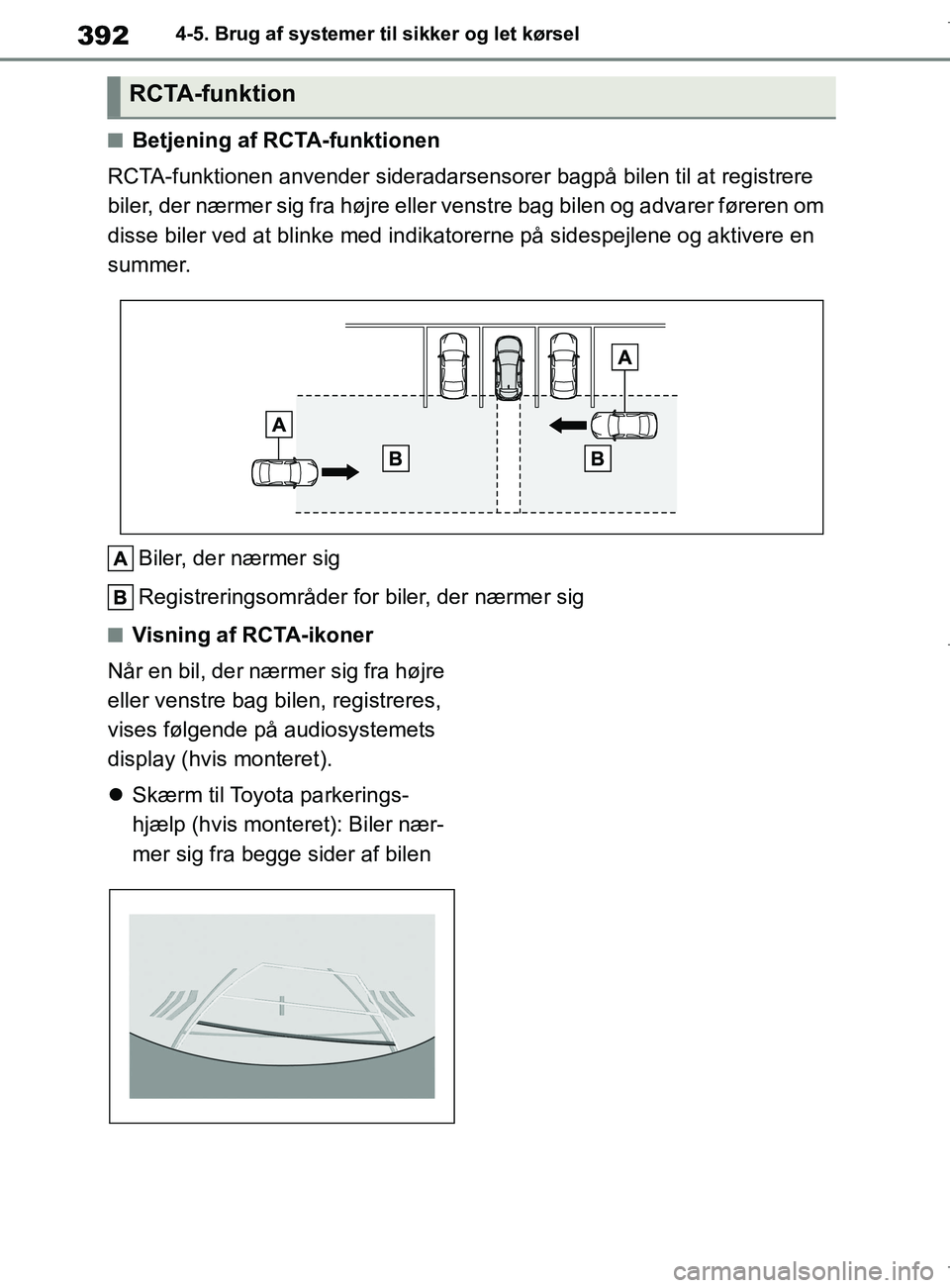

nBetjening af RCTA-funktionen
RCTA-funktionen anvender sideradarsensorer bagpå bilen til at registrere
biler, der nærmer sig fra højre eller venstre bag bilen og advarer føreren om
disse biler ved at blinke med indikatorerne på sidespejlene og aktivere en
summer.
Biler, der nærmer sig
Registreringsområder for biler, der nærmer sig
nVisning af RCTA-ikoner
Når en bil, der nærmer sig fra højre
eller venstre bag bilen, registreres,
vises følgende på audiosystemets
display (hvis monteret).
 Skærm til Toyota parkerings-
hjælp (hvis monteret): Biler nær-
mer sig fra begge sider af bilen
RCTA-funktion
OM12L25DK.book Page 392 Wednesday, April 10, 2019 9:44 AM

393
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

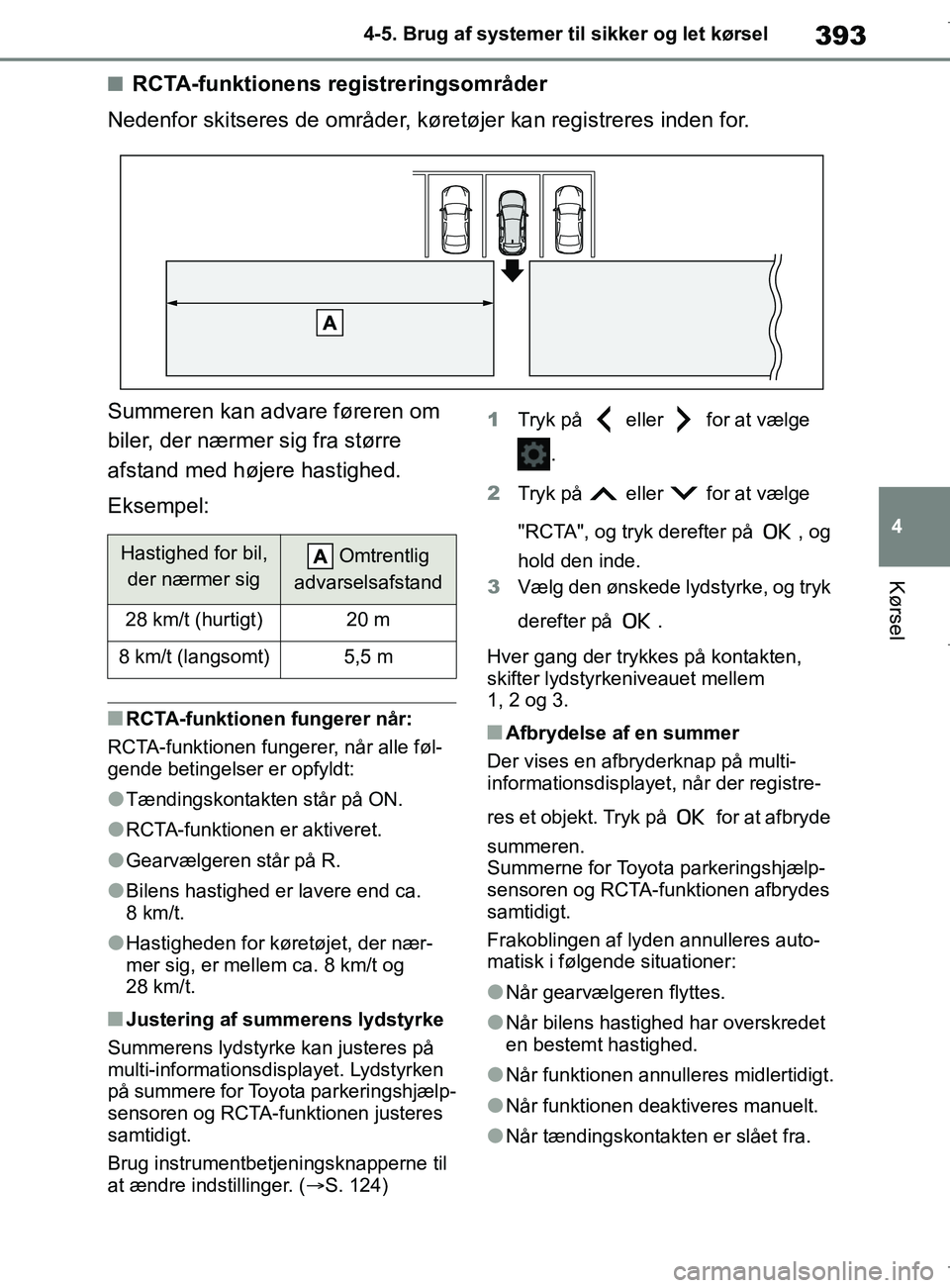

nRCTA-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
Summeren kan advare føreren om
biler, der nærmer sig fra større
afstand med højere hastighed.
Eksempel:
nRCTA-funktionen fungerer når:
RCTA-funktionen fungerer, når alle føl-
gende betingelser er opfyldt:
lTændingskontakten står på ON.
lRCTA-funktionen er aktiveret.
lGearvælgeren står på R.
lBilens hastighed er lavere end ca.
8 km/t.
lHastigheden for køretøjet, der nær-
mer sig, er mellem ca. 8 km/t og
28 km/t.
nJustering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. Lydstyrken
på summere for Toyo ta parkeringshjælp-
sensoren og RCTA-funktionen justeres
samtidigt.
Brug instrumentbetje ningsknapperne til
at ændre indstillinger. ( S. 124)1
Tryk på eller for at vælge
.
2 Tryk på eller for at vælge
"RCTA", og tryk derefter på , og
hold den inde.
3 Vælg den ønskede lydstyrke, og tryk
derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem
1, 2 og 3.
nAfbrydelse af en summer
Der vises en afbryderknap på multi-
informationsdisplayet, når der registre-
res et objekt. Tryk på for at afbryde
summeren.
Summerne for Toyota parkeringshjælp-
sensoren og RCTA-funktionen afbrydes
samtidigt.
Frakoblingen af lyden annulleres auto-
matisk i følgende situationer:
lNår gearvælgeren flyttes.
lNår bilens hastighed har overskredet
en bestemt hastighed.
lNår funktionen annulleres midlertidigt.
lNår funktionen deaktiveres manuelt.
lNår tændingskontakten er slået fra.
Hastighed for bil,
der nærmer sig Omtrentlig
advarselsafstand
28 km/t (hurtigt)20 m
8 km/t (langsomt)5,5 m
OM12L25DK.book Page 393 Wednesday, April 10, 2019 9:44 AM

394
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

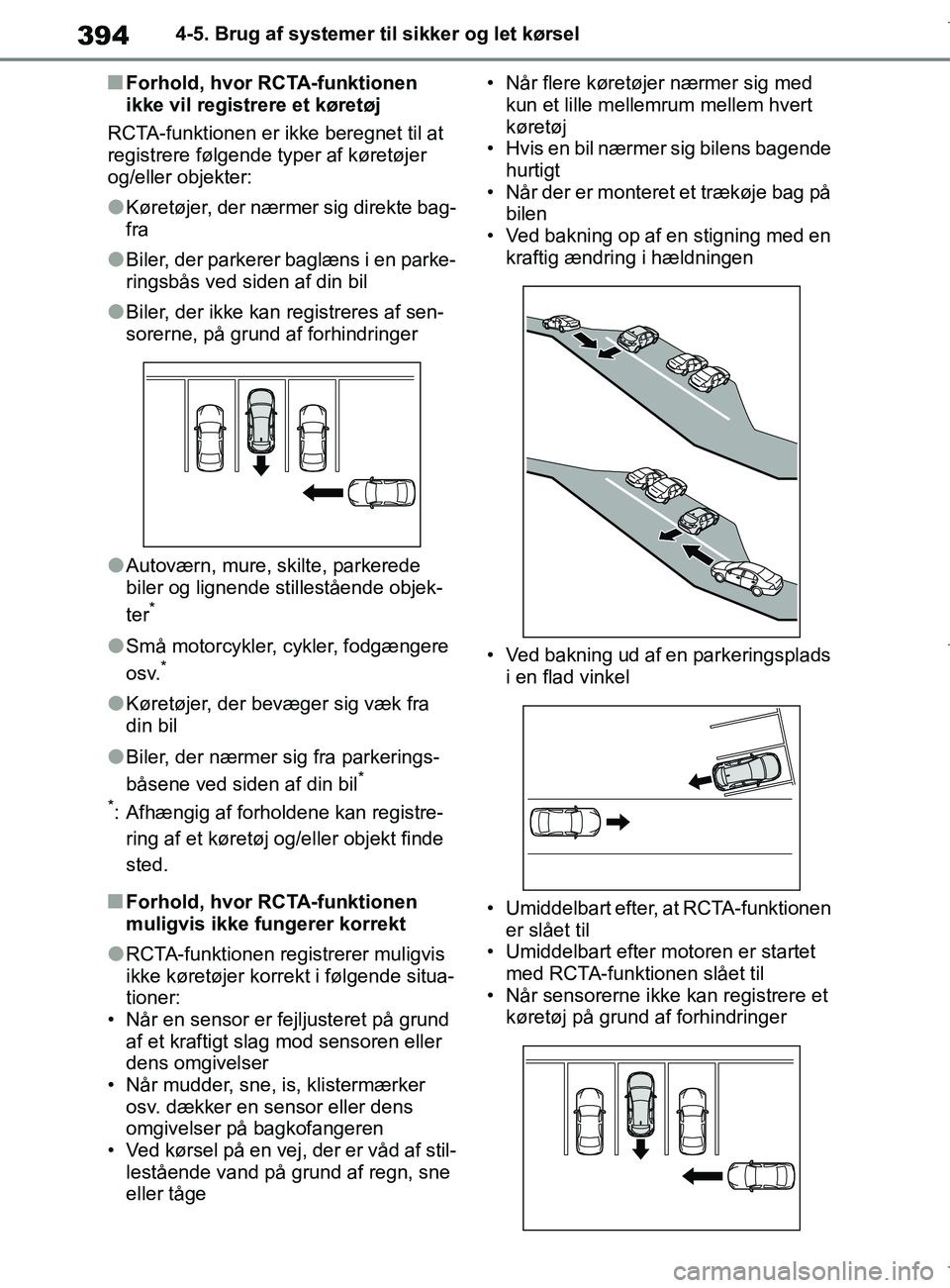

nForhold, hvor RCTA-funktionen
ikke vil registrere et køretøj
RCTA-funktionen er ikke beregnet til at
registrere følgende typer af køretøjer
og/eller objekter:
lKøretøjer, der nærmer sig direkte bag-
fra
lBiler, der parkerer baglæns i en parke-
ringsbås ved siden af din bil
lBiler, der ikke kan registreres af sen-
sorerne, på grund af forhindringer
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
*
lSmå motorcykler, cykler, fodgængere
o s v.*
lKøretøjer, der bevæger sig væk fra
din bil
lBiler, der nærmer sig fra parkerings-
båsene ved siden af din bil*
*
: Afhængig af forholdene kan registre- ring af et køretøj og/eller objekt finde
sted.
nForhold, hvor RCTA-funktionen
muligvis ikke fungerer korrekt
lRCTA-funktionen registrerer muligvis
ikke køretøjer korre kt i følgende situa-
tioner:
• Når en sensor er fejljusteret på grund
af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker en sensor eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil- lestående vand på grund af regn, sne
eller tåge • Når flere køretøjer nærmer sig med
kun et lille mellemrum mellem hvert
køretøj
• Hvis en bil nærmer sig bilens bagende hurtigt
• Når der er monteret et trækøje bag på
bilen
• Ved bakning op af en stigning med en kraftig ændring i hældningen
• Ved bakning ud af en parkeringsplads i en flad vinkel
• Umiddelbart efter, at RCTA-funktionen er slået til
• Umiddelbart efter motoren er startet
med RCTA-funktionen slået til
• Når sensorerne ikke kan registrere et køretøj på grund af forhindringer
OM12L25DK.book Page 394 Wednesday, April 10, 2019 9:44 AM

395
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel

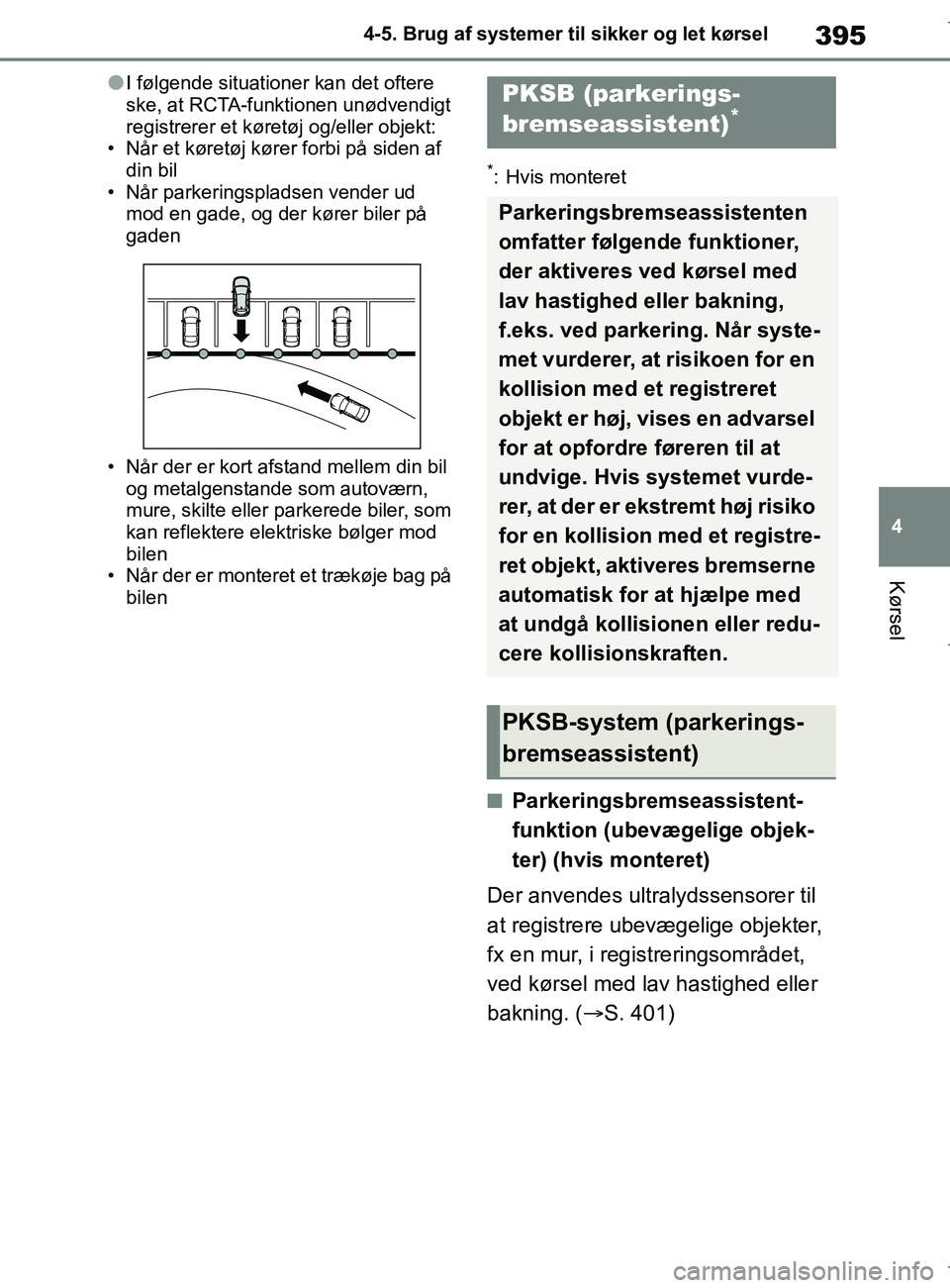

lI følgende situationer kan det oftere
ske, at RCTA-funktionen unødvendigt
registrerer et køre
tøj og/eller objekt:
• Når et køretøj kører forbi på siden af din bil
• Når parkeringspladsen vender ud
mod en gade, og der kører biler på
gaden
• Når der er kort afstand mellem din bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
• Når der er monteret et trækøje bag på
bilen
*: Hvis monteret
nParkeringsbremseassistent-
funktion (ubevægelige objek-
ter) (hvis monteret)
Der anvendes ultralydssensorer til
at registrere ubevægelige objekter,
fx en mur, i registreringsområdet,
ved kørsel med lav hastighed eller
bakning. ( S. 401)
PKSB (parkerings-
bremseassistent)*
Parkeringsbremseassistenten
omfatter følgende funktioner,
der aktiveres ved kørsel med
lav hastighed eller bakning,
f.eks. ved parkering. Når syste-
met vurderer, at risikoen for en
kollision med et registreret
objekt er høj, vises en advarsel
for at opfordre føreren til at
undvige. Hvis systemet vurde-
rer, at der er ekstremt høj risiko
for en kollision med et registre-
ret objekt, aktiveres bremserne
automatisk for at hjælpe med
at undgå kollisionen eller redu-
cere kollisionskraften.
PKSB-system (parkerings-
bremseassistent)
OM12L25DK.book Page 395 Wednesday, April 10, 2019 9:44 AM

396
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

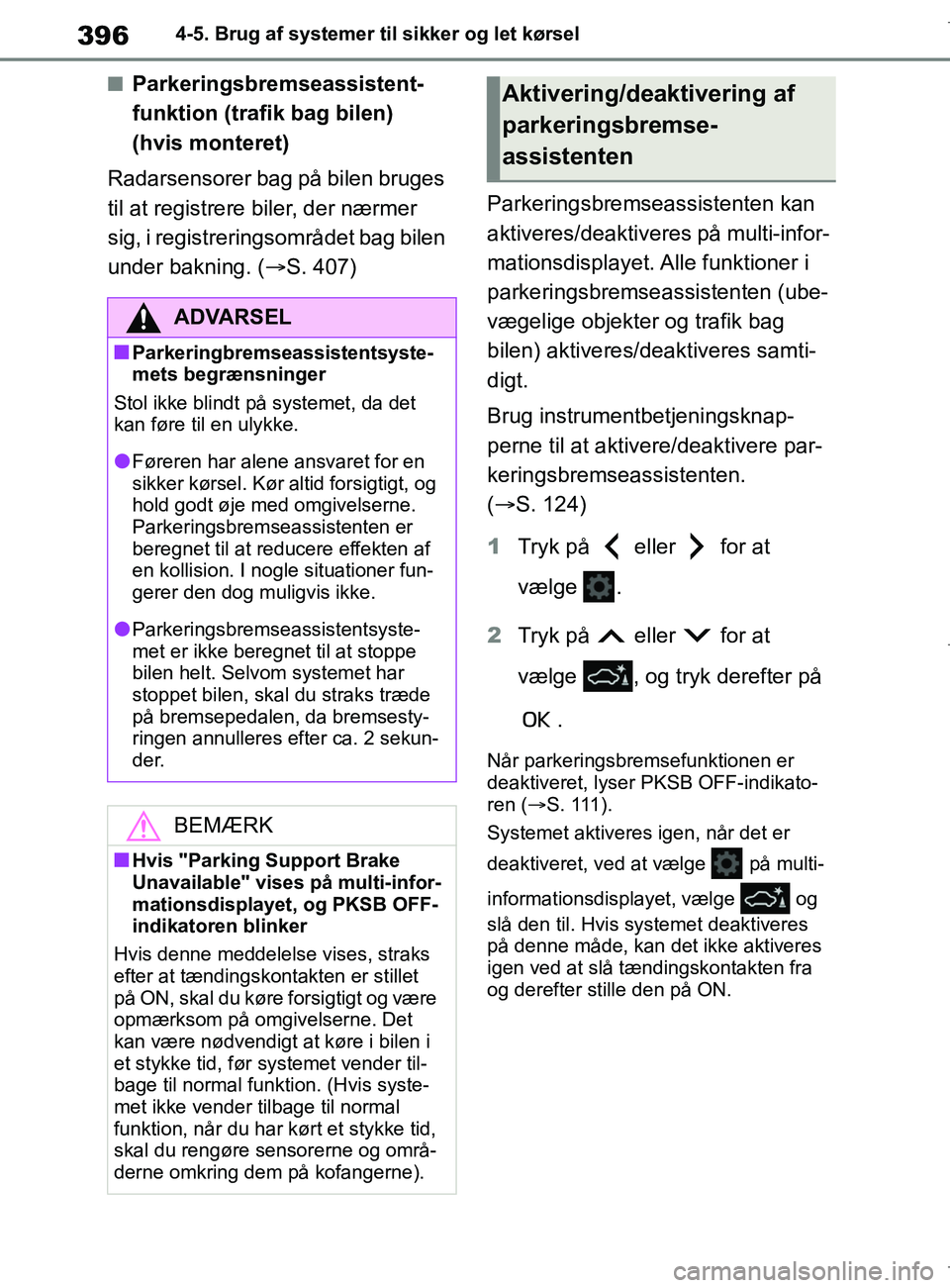

nParkeringsbremseassistent-
funktion (trafik bag bilen)
(hvis monteret)
Radarsensorer bag på bilen bruges
til at registrere biler, der nærmer
sig, i registreringsområdet bag bilen
under bakning. ( S. 407) Parkeringsbremseassistenten kan
aktiveres/deaktiveres på multi-infor-
mationsdisplayet. Alle funktioner i
parkeringsbremseassistenten (ube-
vægelige objekter og trafik bag
bilen) aktiveres/deaktiveres samti-
digt.
Brug instrumentbetjeningsknap-
perne til at aktivere/deaktivere par-
keringsbremseassistenten.
(
 S. 124)
1 Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge , og tryk derefter på
.
Når parkeringsbremsefunktionen er
deaktiveret, lyse r PKSB OFF-indikato-
ren ( S . 111 ) .
Systemet aktiveres igen, når det er
deaktiveret, ved at vælge på multi-
informationsdisplayet, vælge og
slå den til. Hvis systemet deaktiveres
på denne måde, kan det ikke aktiveres
igen ved at slå tændingskontakten fra
og derefter stille den på ON.
ADVARSEL
nParkeringbremseassistentsyste-
mets begrænsninger
Stol ikke blindt på systemet, da det
kan føre til en ulykke.
lFøreren har alene ansvaret for en
sikker kørsel. Kør altid forsigtigt, og
hold godt øje med omgivelserne.
Parkeringsbremseassistenten er
beregnet til at r educere effekten af
en kollision. I nogle situationer fun-
gerer den dog muligvis ikke.
lParkeringsbremseassistentsyste-
met er ikke beregnet til at stoppe
bilen helt. Selvom systemet har
stoppet bilen, skal du straks træde
på bremsepedalen, da bremsesty-
ringen annulleres efter ca. 2 sekun-
d er.
BEMÆRK
nHvis "Parking Support Brake
Unavailable" vises på multi-infor-
mationsdisplayet, og PKSB OFF-
indikatoren blinker
Hvis denne meddelelse vises, straks
efter at tændingskontakten er stillet
på ON, skal du køre forsigtigt og være
opmærksom på omgivelserne. Det
kan være nødvendigt at køre i bilen i
et stykke tid, før systemet vender til-
bage til normal funktion. (Hvis syste-
met ikke vender tilbage til normal
funktion, når du har kørt et stykke tid,
skal du rengøre sensorerne og områ-
derne omkring dem på kofangerne).
Aktivering/deaktivering af
parkeringsbremse-
assistenten
OM12L25DK.book Page 396 Wednesday, April 10, 2019 9:44 AM

400
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

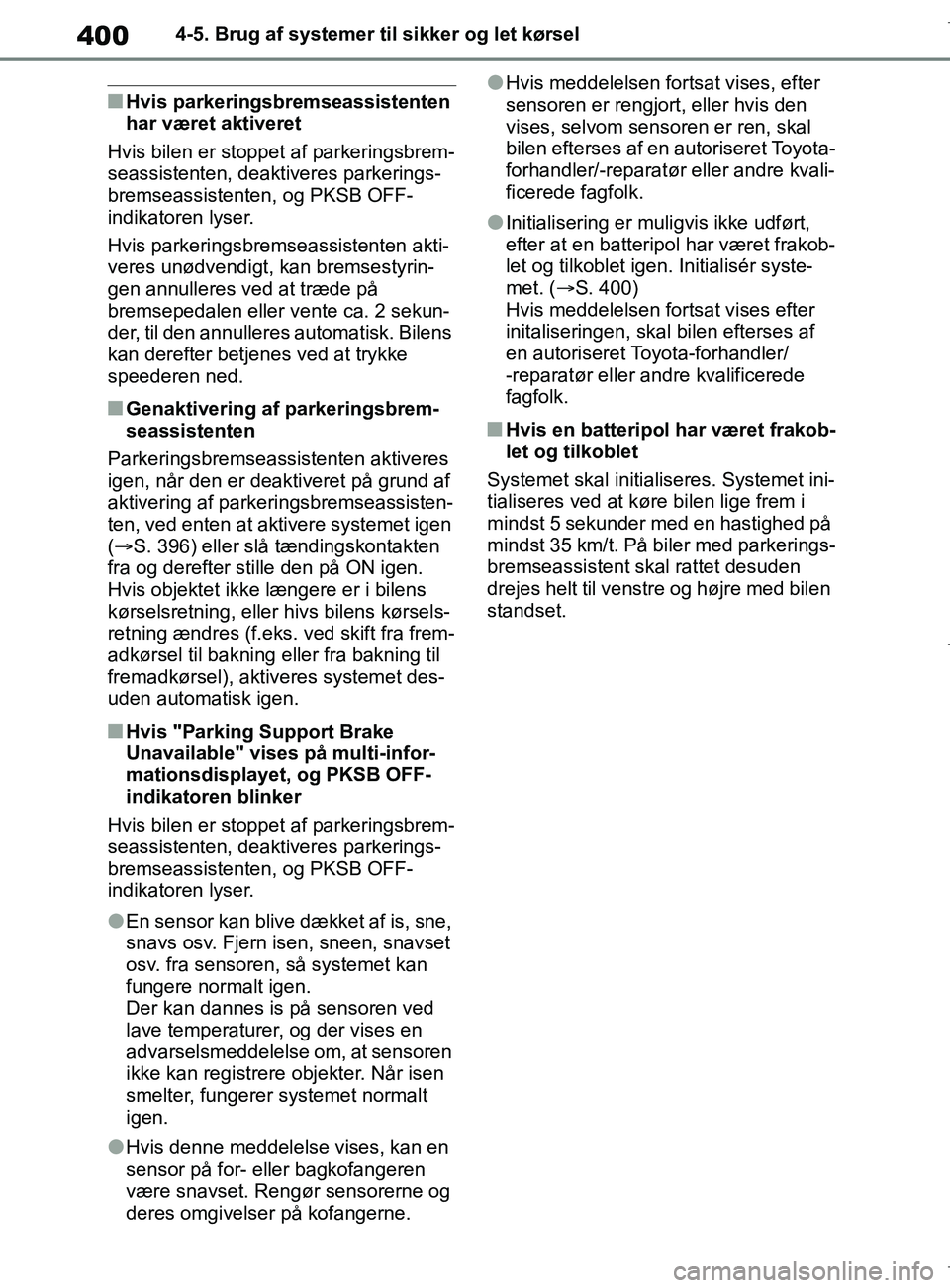

nHvis parkeringsbremseassistenten
har været aktiveret
Hvis bilen er stoppet af parkeringsbrem-
seassistenten, deaktiveres parkerings-
bremseassistenten, og PKSB OFF-
indikatoren lyser.
Hvis parkeringsbremseassistenten akti-
veres unødvendigt, kan bremsestyrin-
gen annulleres ved at træde på
bremsepedalen eller vente ca. 2 sekun-
der, til den annulleres automatisk. Bilens
kan derefter betjene s ved at trykke
speederen ned.
nGenaktivering af parkeringsbrem-
seassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er deaktiveret på grund af
aktivering af parkeringsbremseassisten-
ten, ved enten at aktivere systemet igen
(S. 396) eller slå tændingskontakten
fra og derefter stille den på ON igen.
Hvis objektet ikke længere er i bilens
kørselsretning, eller hivs bilens kørsels-
retning ændres (f.eks. ved skift fra frem-
adkørsel til bakning eller fra bakning til
fremadkørsel), aktiveres systemet des-
uden automatisk igen.
nHvis "Parking Support Brake
Unavailable" vises på multi-infor-
mationsdisplayet, og PKSB OFF-
indikatoren blinker
Hvis bilen er stoppet af parkeringsbrem-
seassistenten, deaktiveres parkerings-
bremseassistenten, og PKSB OFF-
indikatoren lyser.
lEn sensor kan blive dækket af is, sne,
snavs osv. Fjern isen, sneen, snavset
osv. fra sensoren, så systemet kan
fungere normalt igen.
Der kan dannes is på sensoren ved
lave temperaturer, og der vises en
advarselsmeddelelse om, at sensoren
ikke kan registrere objekter. Når isen
smelter, fungerer systemet normalt
igen.
lHvis denne meddelelse vises, kan en
sensor på for- eller bagkofangeren
være snavset. Rengør sensorerne og
deres omgivelser på kofangerne.
lHvis meddelelsen fortsat vises, efter
sensoren er rengjort, eller hvis den
vises, selvom sensoren er ren, skal
bilen efterses af en autoriseret Toyota-
forhandler/-reparatør eller andre kvali-
ficerede fagfolk.
lInitialisering er muligvis ikke udført,
efter at en batteripol har været frakob-
let og tilkoblet igen. Initialisér syste-
met. ( S. 400)
Hvis meddelelsen fortsat vises efter
initaliseringen, skal bilen efterses af
en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede
fagfolk.
nHvis en batteripol har været frakob-
let og tilkoblet
Systemet skal initialiseres. Systemet ini-
tialiseres ved at køre bilen lige frem i
mindst 5 sekunder med en hastighed på
mindst 35 km/t. På biler med parkerings-
bremseassistent skal rattet desuden
drejes helt til venstre og højre med bilen
standset.
OM12L25DK.book Page 400 Wednesday, April 10, 2019 9:44 AM

401
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
*: Hvis monteret
Denne funktion aktiveres i situationer som de nedenstående, hvis der regi-
streres et objekt i bilens kørselsretning.
nVed kørsel med lav hastighed, hvor der ikke trædes på bremsen,
eller der trædes fo
r sent på bremsen
Parkeringsbremseassistentfunktion
(ubevægelige objekter)*
Hvis sensorerne registrerer et ubevægeligt objekt, f.eks. en mur, i
bilens kørselsretning, og systemet vurderer, at der kan ske en kolli-
sion, hvis bilen pludselig bevæger sig fremad, fordi der utilsigtet
trædes på speederen, hvis bilen kører i den utilsigtede retning på
grund af forkert gearvalg, eller ved parkering eller kørsel med lav
hastighed, aktiveres systemet for at begrænse effekten af kollisio-
nen med det registrerede objekt og reducere skaderne.
Eksempler på aktivering af funktionen
OM12L25DK.book Page 401 Wednesday, April 10, 2019 9:44 AM

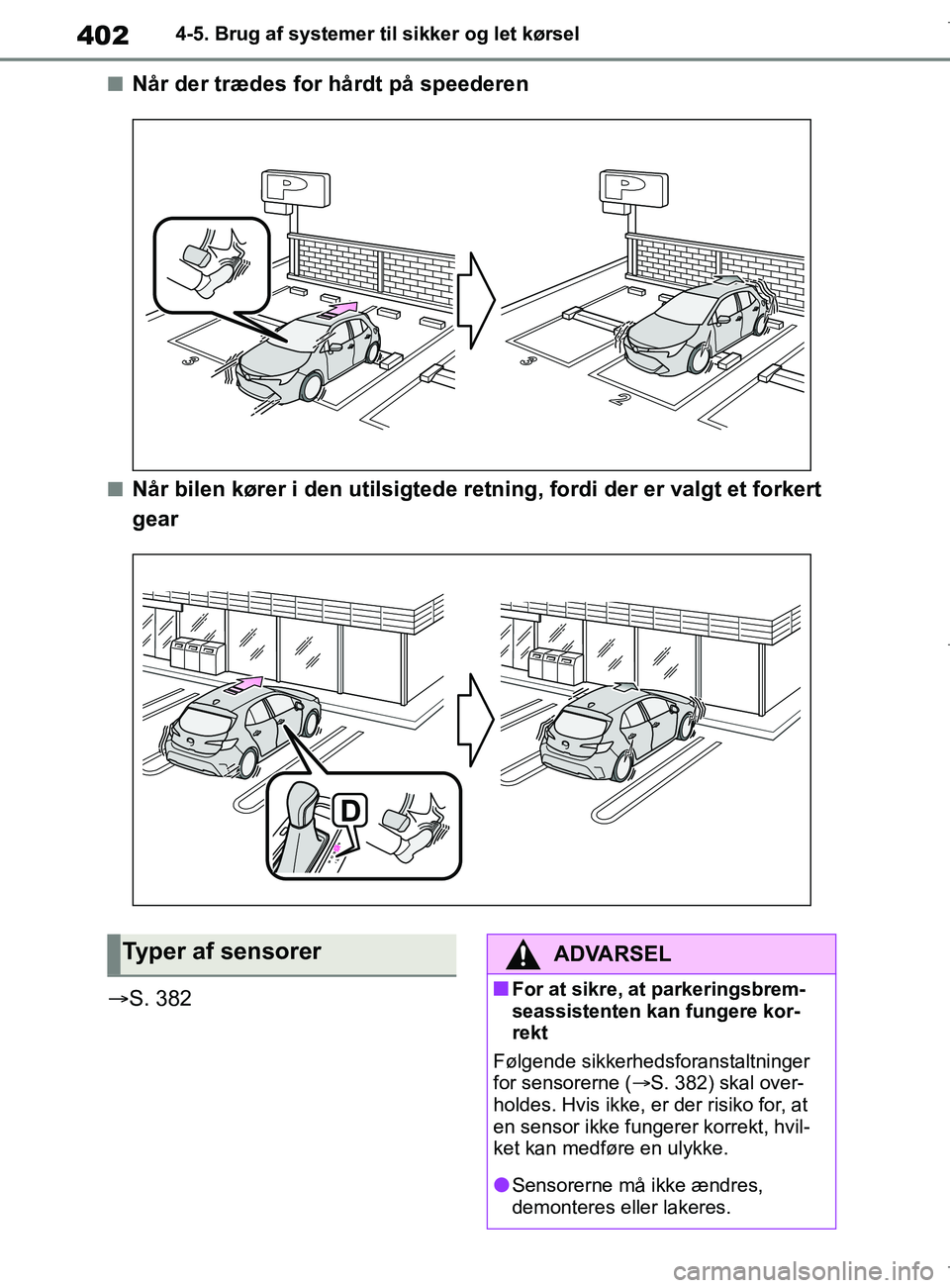

402
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
nNår der trædes for hårdt på speederen
nNår bilen kører i den utilsigtede retn
ing, fordi der er valgt et forkert
gear
 S. 382
Typer af sensorerADVARSEL
nFor at sikre, at parkeringsbrem-
seassistenten kan fungere kor-
rekt
Følgende sikkerhedsforanstaltninger
for sensorerne ( S. 382) skal over-
holdes. Hvis ikke, er der risiko for, at
en sensor ikke fungerer korrekt, hvil-
ket kan medføre en ulykke.
lSensorerne må ikke ændres,
demonteres eller lakeres.
OM12L25DK.book Page 402 Wednesday, April 10, 2019 9:44 AM

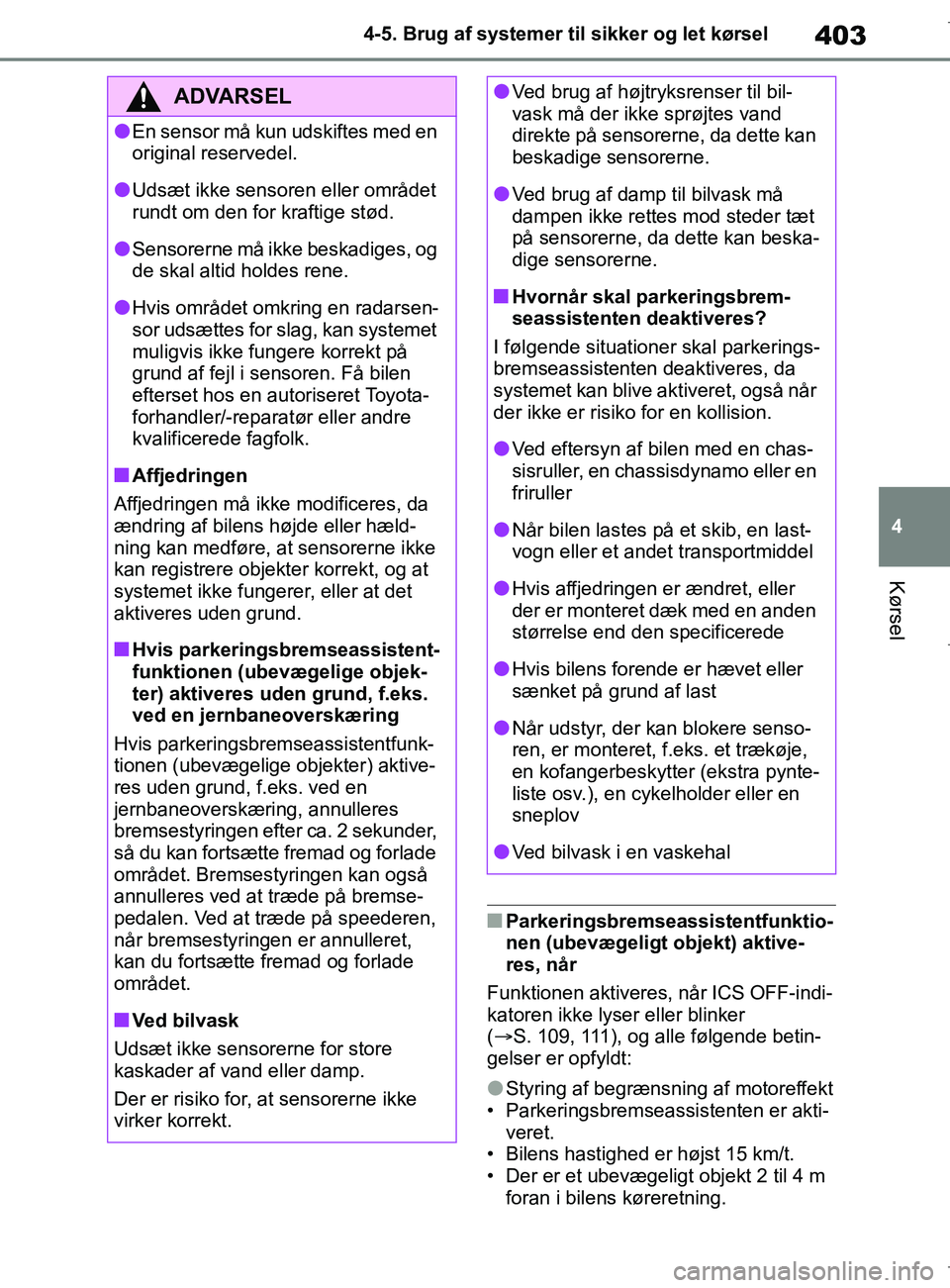

403
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nParkeringsbremseassistentfunktio-
nen (ubevægeligt objekt) aktive-
res, når
Funktionen aktiveres, når ICS OFF-indi-
katoren ikke lyse r eller blinker
(S. 109, 111), og alle følgende betin-
gelser er opfyldt:
lStyring af begrænsning af motoreffekt
• Parkeringsbremseassistenten er akti- veret.
• Bilens hastighed er højst 15 km/t.
• Der er et ubevægeligt objekt 2 til 4 m foran i bilens køreretning.
ADVARSEL
lEn sensor må kun udskiftes med en
original reservedel.
lUdsæt ikke sensoren eller området
rundt om den for kraftige stød.
lSensorerne må ikke beskadiges, og
de skal altid holdes rene.
lHvis området omkring en radarsen-
sor udsættes for slag, kan systemet
muligvis ikke fungere korrekt på
grund af fejl i sensoren. Få bilen
efterset hos en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
nAffjedringen
Affjedringen må ikke modificeres, da
ændring af bilens højde eller hæld-
ning kan medføre, at sensorerne ikke
kan registrere objekter korrekt, og at
systemet ikke fungerer, eller at det
aktiveres uden grund.
nHvis parkeringsbremseassistent-
funktionen (ubevægelige objek-
ter) aktiveres uden grund, f.eks.
ved en jernbaneoverskæring
Hvis parkeringsbremseassistentfunk-
tionen (ubevægelige objekter) aktive-
res uden grund, f.eks. ved en
jernbaneoverskæring, annulleres
bremsestyringen efter ca. 2 sekunder,
så du kan fortsætte fremad og forlade
området. Bremsestyringen kan også
annulleres ved at træde på bremse-
pedalen. Ved at træde på speederen,
når bremsestyringen er annulleret,
kan du fortsætte fremad og forlade
området.
nVed bilvask
Udsæt ikke sensorerne for store
kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke
virker korrekt.
lVed brug af højtryksrenser til bil-
vask må der ikke sprøjtes vand
direkte på sensorerne, da dette kan
beskadige sensorerne.
lVed brug af damp til bilvask må
dampen ikke rettes mod steder tæt
på sensorerne, da dette kan beska-
dige sensorerne.
nHvornår skal parkeringsbrem-
seassistenten deaktiveres?
I følgende situationer skal parkerings-
bremseassistenten deaktiveres, da
systemet kan blive ak tiveret, også når
der ikke er risiko for en kollision.
lVed eftersyn af bilen med en chas-
sisruller, en chassisdynamo eller en
friruller
lNår bilen lastes på et skib, en last-
vogn eller et andet transportmiddel
lHvis affjedringen er ændret, eller
der er monteret dæk med en anden
størrelse end den specificerede
lHvis bilens forende er hævet eller
sænket på grund af last
lNår udstyr, der kan blokere senso-
ren, er monteret, f. eks. et trækøje,
en kofangerbeskytter (ekstra pynte-
liste osv.), en cyke lholder eller en
sneplov
lVed bilvask i en vaskehal
OM12L25DK.book Page 403 Wednesday, April 10, 2019 9:44 AM
