TOYOTA COROLLA HATCHBACK 2019 Manual del propietario (in Spanish)

131
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
del sistema de manos libres, consulte el
“Sistema de navegación y multimedia
Manual del propietario”.
■Elementos mostrados
 Visualizador del velocímetro/Autono-
mía de conducción (visualizador de
4,2 pulgadas)
 Ahorro de combustible
 Indicador de conducción ecoló-
gica/Autonomía de conducción (si
está instalado)
■Visualizador del velocíme-
tro/Autonomía de conducción
(visualizador de 4,2 pulgadas)
 Visualizador del velocímetro
 Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante. Utilice los valores
visualizados solo como referencia.
Esta distancia se calcula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
■Ahorro de combustible
Utilice los valores visualizados solo como
referencia.
Excepto para el velocímetro digital+
Ahorro de combustible medio (des-
pués de reiniciar)
Para reiniciar el visualizador del ahorro de
combustible medio, mantenga pulsado el
interruptor de control del contador .
Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.
Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calcula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
Contenido de la información de
conducción

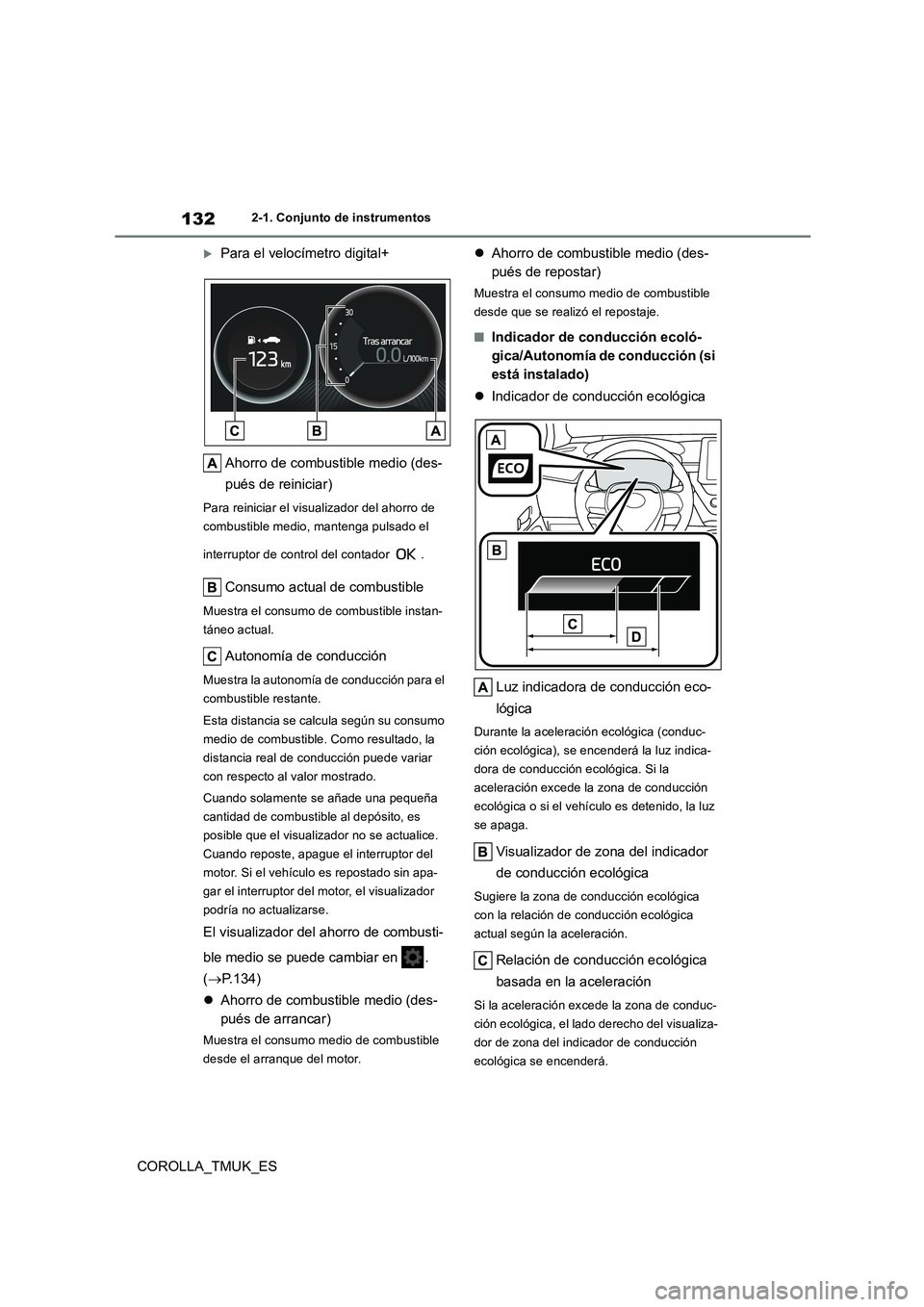

132
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Para el velocímetro digital+
Ahorro de combustible medio (des-
pués de reiniciar)
Para reiniciar el visualizador del ahorro de
combustible medio, mantenga pulsado el
interruptor de control del contador .
Consumo actual de combustible
Muestra el consumo de combustible instan-
táneo actual.
Autonomía de conducción
Muestra la autonomía de conducción para el
combustible restante.
Esta distancia se calcula según su consumo
medio de combustible. Como resultado, la
distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña
cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Cuando reposte, apague el interruptor del
motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador
podría no actualizarse.
El visualizador del ahorro de combusti-
ble medio se puede cambiar en .
( P.134)
 Ahorro de combustible medio (des-
pués de arrancar)
Muestra el consumo medio de combustible
desde el arranque del motor.
 Ahorro de combustible medio (des-
pués de repostar)
Muestra el consumo medio de combustible
desde que se realizó el repostaje.
■Indicador de conducción ecoló-
gica/Autonomía de conducción (si
está instalado)
 Indicador de conducción ecológica
Luz indicadora de conducción eco-
lógica
Durante la aceleración ecológica (conduc-
ción ecológica), se encenderá la luz indica-
dora de conducción ecológica. Si la
aceleración excede la zona de conducción
ecológica o si el vehículo es detenido, la luz
se apaga.
Visualizador de zona del indicador
de conducción ecológica
Sugiere la zona de conducción ecológica
con la relación de conducción ecológica
actual según la aceleración.
Relación de conducción ecológica
basada en la aceleración
Si la aceleración ex cede la zona de conduc-
ción ecológica, el lado derecho del visualiza-
dor de zona del indicador de conducción
ecológica se encenderá.

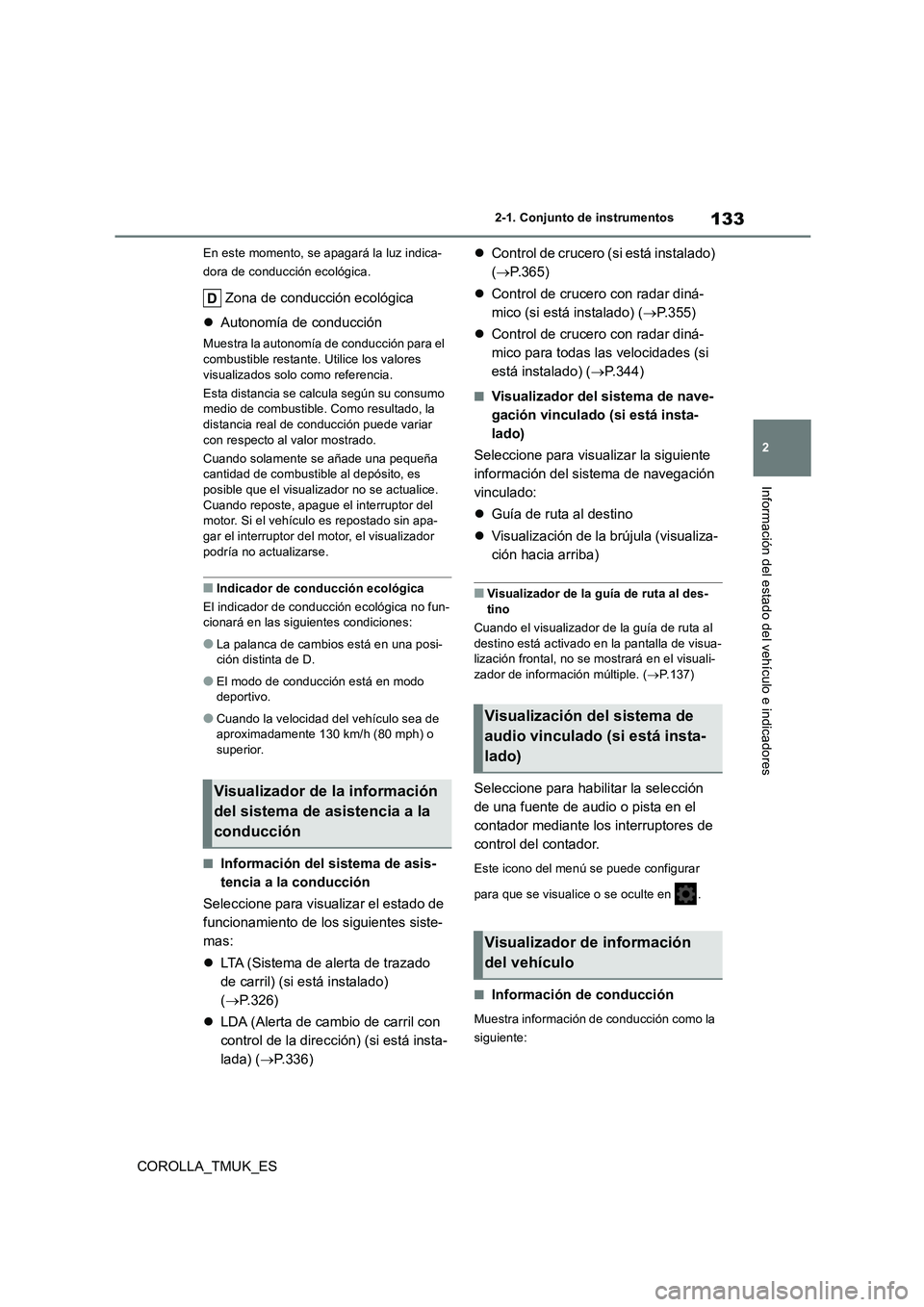

133
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
En este momento, se apagará la luz indica-
dora de conducción ecológica.
Zona de conducción ecológica
 Autonomía de conducción
Muestra la autonomía de conducción para el combustible restante. Utilice los valores
visualizados solo como referencia.
Esta distancia se calcula según su consumo medio de combustible. Como resultado, la distancia real de conducción puede variar
con respecto al valor mostrado.
Cuando solamente se añade una pequeña cantidad de combustible al depósito, es
posible que el visualizador no se actualice. Cuando reposte, apague el interruptor del motor. Si el vehículo es repostado sin apa-
gar el interruptor del motor, el visualizador podría no actualizarse.
■Indicador de conducción ecológica
El indicador de conducción ecológica no fun- cionará en las siguientes condiciones:
●La palanca de cambios está en una posi-ción distinta de D.
●El modo de conducción está en modo deportivo.
●Cuando la velocidad del vehículo sea de aproximadamente 130 km/h (80 mph) o superior.
■Información del sistema de asis-
tencia a la conducción
Seleccione para visualizar el estado de
funcionamiento de los siguientes siste-
mas:
 LTA (Sistema de alerta de trazado
de carril) (si está instalado)
( P.326)
 LDA (Alerta de cambio de carril con
control de la dirección) (si está insta-
lada) ( P.336)
 Control de crucero (si está instalado)
( P.365)
 Control de crucero con radar diná-
mico (si está instalado) ( P.355)
 Control de crucero con radar diná-
mico para todas las velocidades (si
está instalado) ( P.344)
■Visualizador del sistema de nave-
gación vinculado (si está insta-
lado)
Seleccione para visualizar la siguiente
información del sistema de navegación
vinculado:
 Guía de ruta al destino
 Visualización de la brújula (visualiza-
ción hacia arriba)
■Visualizador de la guía de ruta al des- tino
Cuando el visualizador de la guía de ruta al
destino está activado en la pantalla de visua- lización frontal, no se mostrará en el visuali-zador de información múltiple. ( P.137)
Seleccione para habilitar la selección
de una fuente de audio o pista en el
contador mediante los interruptores de
control del contador.
Este icono del menú se puede configurar
para que se visualice o se oculte en .
■Información de conducción
Muestra información de conducción como la
siguiente:
Visualizador de la información
del sistema de asistencia a la
conducción
Visualización del sistema de
audio vinculado (si está insta-
lado)
Visualizador de información
del vehículo

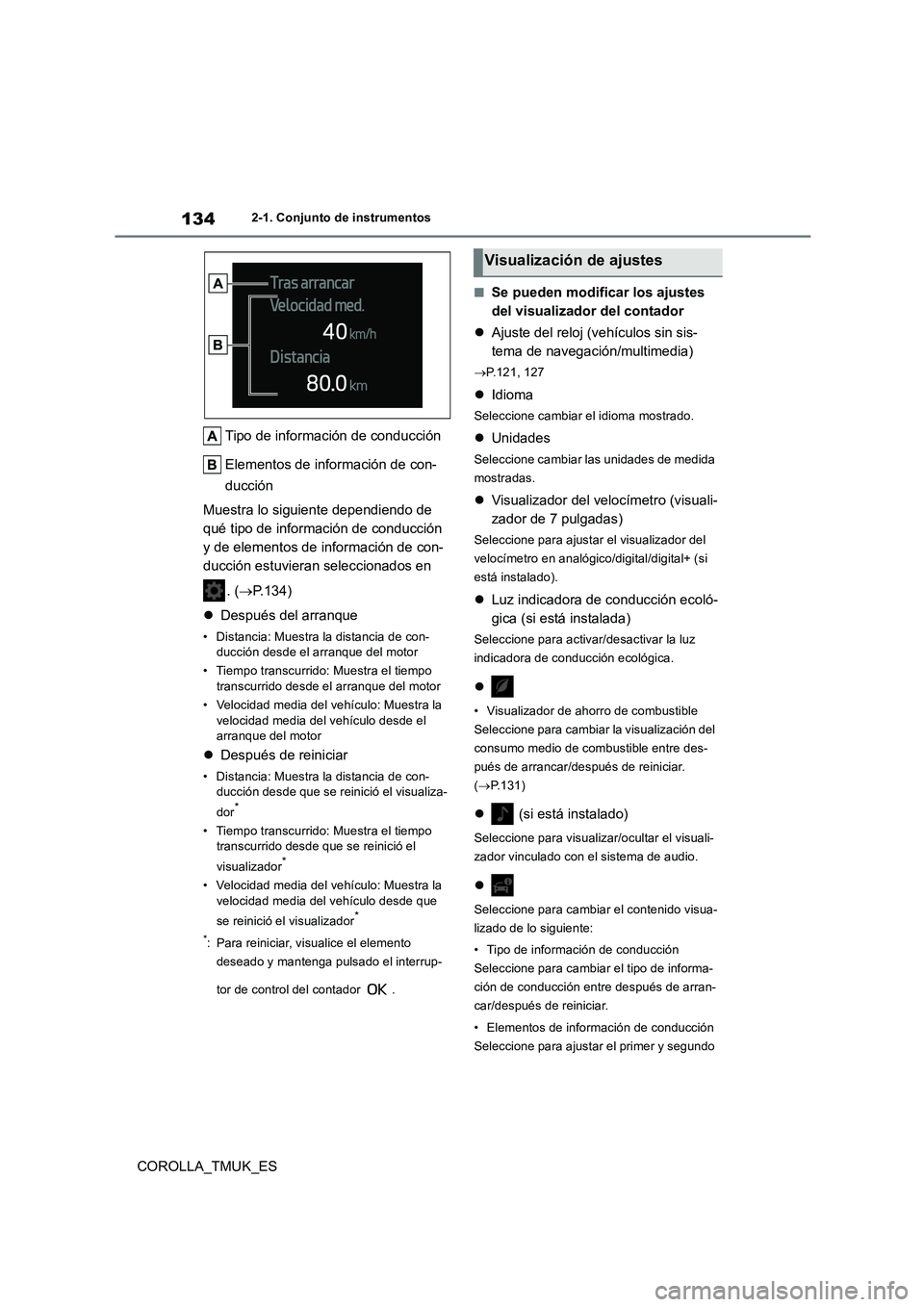

134
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Tipo de información de conducción
Elementos de información de con-
ducción
Muestra lo siguiente dependiendo de
qué tipo de información de conducción
y de elementos de información de con-
ducción estuvieran seleccionados en
. ( P.134)
 Después del arranque
• Distancia: Muestra la distancia de con- ducción desde el arranque del motor
• Tiempo transcurrido: Muestra el tiempo
transcurrido desde el arranque del motor
• Velocidad media del vehículo: Muestra la velocidad media del vehículo desde el arranque del motor
 Después de reiniciar
• Distancia: Muestra la distancia de con- ducción desde que se reinició el visualiza-
dor*
• Tiempo transcurrido: Muestra el tiempo transcurrido desde que se reinició el
visualizador*
• Velocidad media del vehículo: Muestra la
velocidad media del vehículo desde que
se reinició el visualizador*
*: Para reiniciar, visualice el elemento
deseado y mantenga pulsado el interrup-
tor de control del contador .
■Se pueden modificar los ajustes
del visualizador del contador
 Ajuste del reloj (vehículos sin sis-
tema de navegación/multimedia)
 P.121, 127
Idioma
Seleccione cambiar el idioma mostrado.
Unidades
Seleccione cambiar las unidades de medida
mostradas.
 Visualizador del velocímetro (visuali-
zador de 7 pulgadas)
Seleccione para ajustar el visualizador del
velocímetro en analógico/digital/digital+ (si
está instalado).
 Luz indicadora de conducción ecoló-
gica (si está instalada)
Seleccione para activar/desactivar la luz
indicadora de conducción ecológica.

• Visualizador de ahorro de combustible
Seleccione para cambiar la visualización del
consumo medio de combustible entre des-
pués de arrancar/después de reiniciar.
( P.131)
 (si está instalado)
Seleccione para visualizar/ocultar el visuali-
zador vinculado con el sistema de audio.

Seleccione para cambiar el contenido visua-
lizado de lo siguiente:
• Tipo de información de conducción
Seleccione para cambiar el tipo de informa-
ción de conducción entre después de arran-
car/después de reiniciar.
• Elementos de información de conducción
Seleccione para ajustar el primer y segundo
Visualización de ajustes

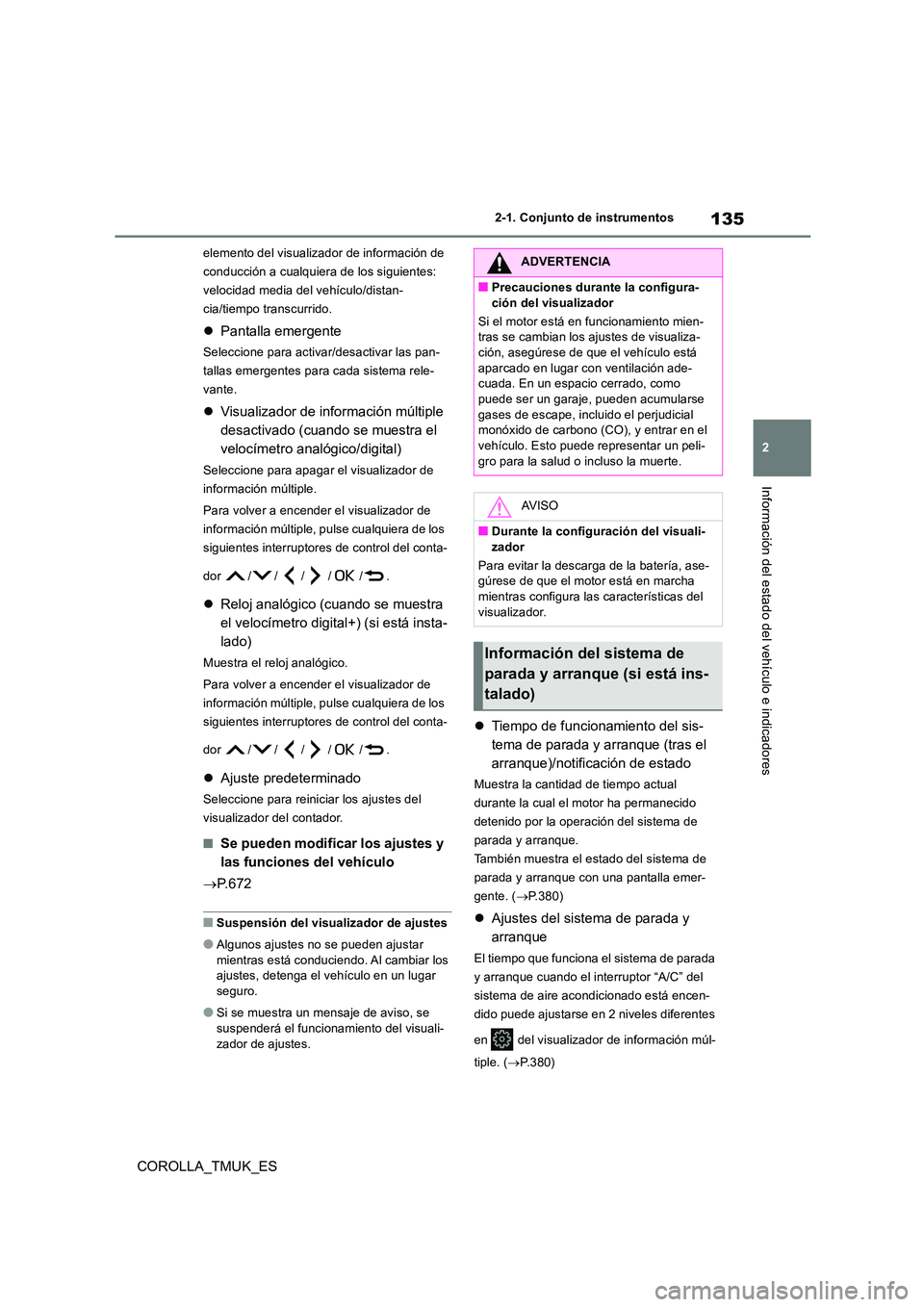

135
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
elemento del visualizador de información de
conducción a cualquiera de los siguientes:
velocidad media del vehículo/distan-
cia/tiempo transcurrido.
 Pantalla emergente
Seleccione para activar/desactivar las pan-
tallas emergentes para cada sistema rele-
vante.
 Visualizador de información múltiple
desactivado (cuando se muestra el
velocímetro analógico/digital)
Seleccione para apagar el visualizador de
información múltiple.
Para volver a encender el visualizador de
información múltiple, pulse cualquiera de los
siguientes interruptores de control del conta-
dor //// /.
 Reloj analógico (cuando se muestra
el velocímetro digital+) (si está insta-
lado)
Muestra el reloj analógico.
Para volver a encender el visualizador de
información múltiple, pulse cualquiera de los
siguientes interruptores de control del conta-
dor //// /.
 Ajuste predeterminado
Seleccione para reiniciar los ajustes del
visualizador del contador.
■Se pueden modificar los ajustes y
las funciones del vehículo
 P. 6 7 2
■Suspensión del visualizador de ajustes
●Algunos ajustes no se pueden ajustar
mientras está conduciendo. Al cambiar los ajustes, detenga el vehículo en un lugar seguro.
●Si se muestra un mensaje de aviso, se suspenderá el funcionamiento del visuali-
zador de ajustes.
 Tiempo de funcionamiento del sis-
tema de parada y arranque (tras el
arranque)/notificación de estado
Muestra la cantidad de tiempo actual
durante la cual el motor ha permanecido
detenido por la operación del sistema de
parada y arranque.
También muestra el estado del sistema de
parada y arranque con una pantalla emer-
gente. ( P.380)
Ajustes del sistema de parada y
arranque
El tiempo que funciona el sistema de parada
y arranque cuando el interruptor “A/C” del
sistema de aire acondicionado está encen-
dido puede ajustarse en 2 niveles diferentes
en del visualizador de información múl-
tiple. ( P. 3 8 0 )
ADVERTENCIA
■Precauciones durante la configura-
ción del visualizador
Si el motor está en funcionamiento mien- tras se cambian los ajustes de visualiza-ción, asegúrese de que el vehículo está
aparcado en lugar con ventilación ade- cuada. En un espacio cerrado, como puede ser un garaje, pueden acumularse
gases de escape, incluido el perjudicial monóxido de carbono (CO), y entrar en el vehículo. Esto puede representar un peli-
gro para la salud o incluso la muerte.
AV I S O
■Durante la configuración del visuali-
zador
Para evitar la descarga de la batería, ase- gúrese de que el motor está en marcha mientras configura las características del
visualizador.
Información del sistema de
parada y arranque (si está ins-
talado)

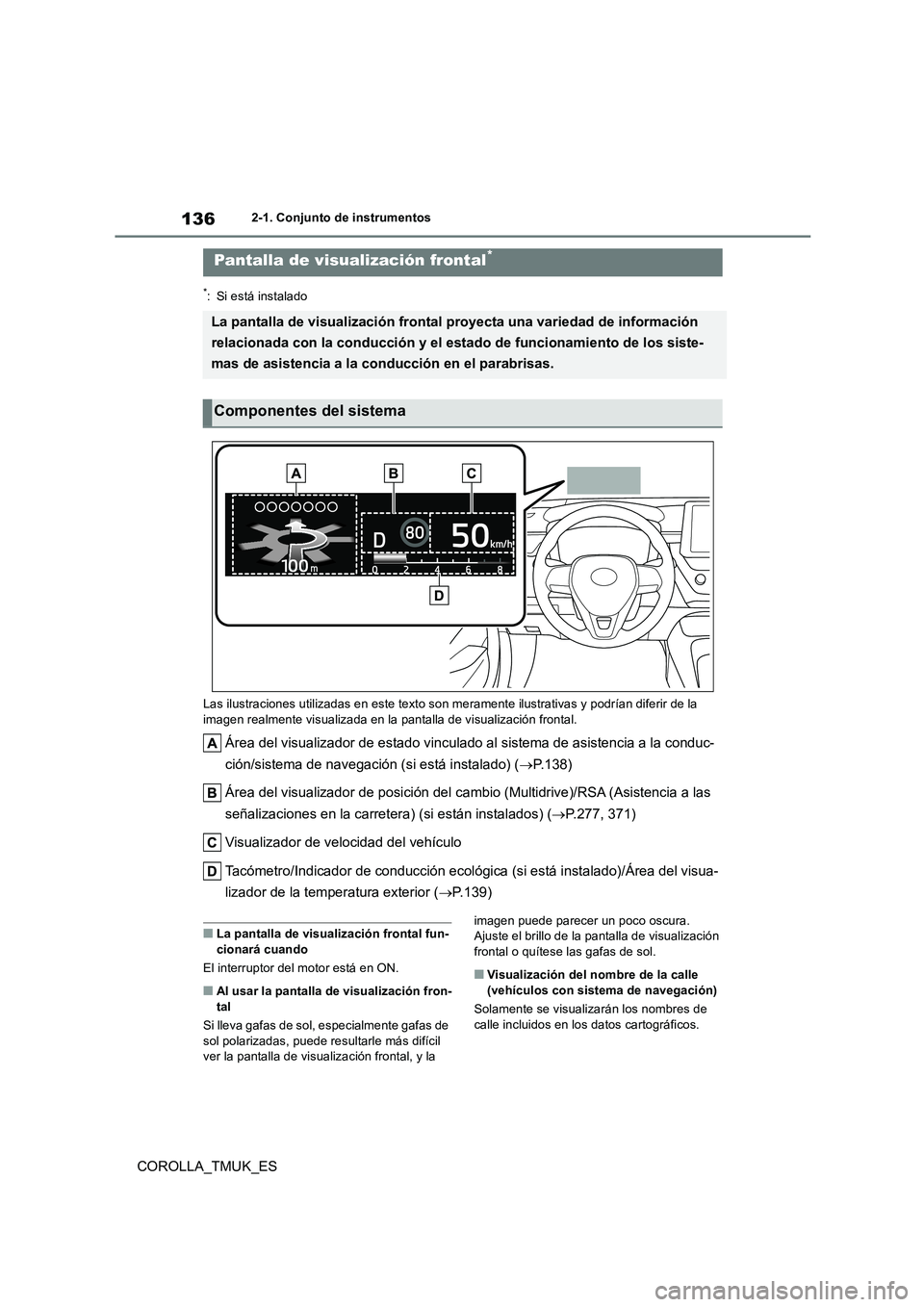

136
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
*: Si está instalado
Las ilustraciones utilizadas en este texto son me ramente ilustrativas y podrían diferir de la
imagen realmente visualizada en la pantalla de visualización frontal.
Área del visualizador de estado vinculado al sistema de asistencia a la conduc-
ción/sistema de navegación (si está instalado) ( P.138)
Área del visualizador de posición del cambio (Multidrive)/RSA (Asistencia a las
señalizaciones en la carretera) (si están instalados) ( P.277, 371)
Visualizador de velocidad del vehículo
Tacómetro/Indicador de conducción ecológica (si está instalado)/Área del visua-
lizador de la temperatura exterior ( P. 1 3 9 )
■La pantalla de visualización frontal fun- cionará cuando
El interruptor del motor está en ON.
■Al usar la pantalla de visualización fron- tal
Si lleva gafas de sol, especialmente gafas de
sol polarizadas, puede resultarle más difícil ver la pantalla de visualización frontal, y la
imagen puede parecer un poco oscura. Ajuste el brillo de la pantalla de visualización frontal o quítese las gafas de sol.
■Visualización del nombre de la calle
(vehículos con sistema de navegación)
Solamente se visualizarán los nombres de calle incluidos en los datos cartográficos.
Pantalla de visualización frontal*
La pantalla de visualización frontal proyecta una variedad de información
relacionada con la conducción y el estado de funcionamiento de los siste-
mas de asistencia a la conducción en el parabrisas.
Componentes del sistema

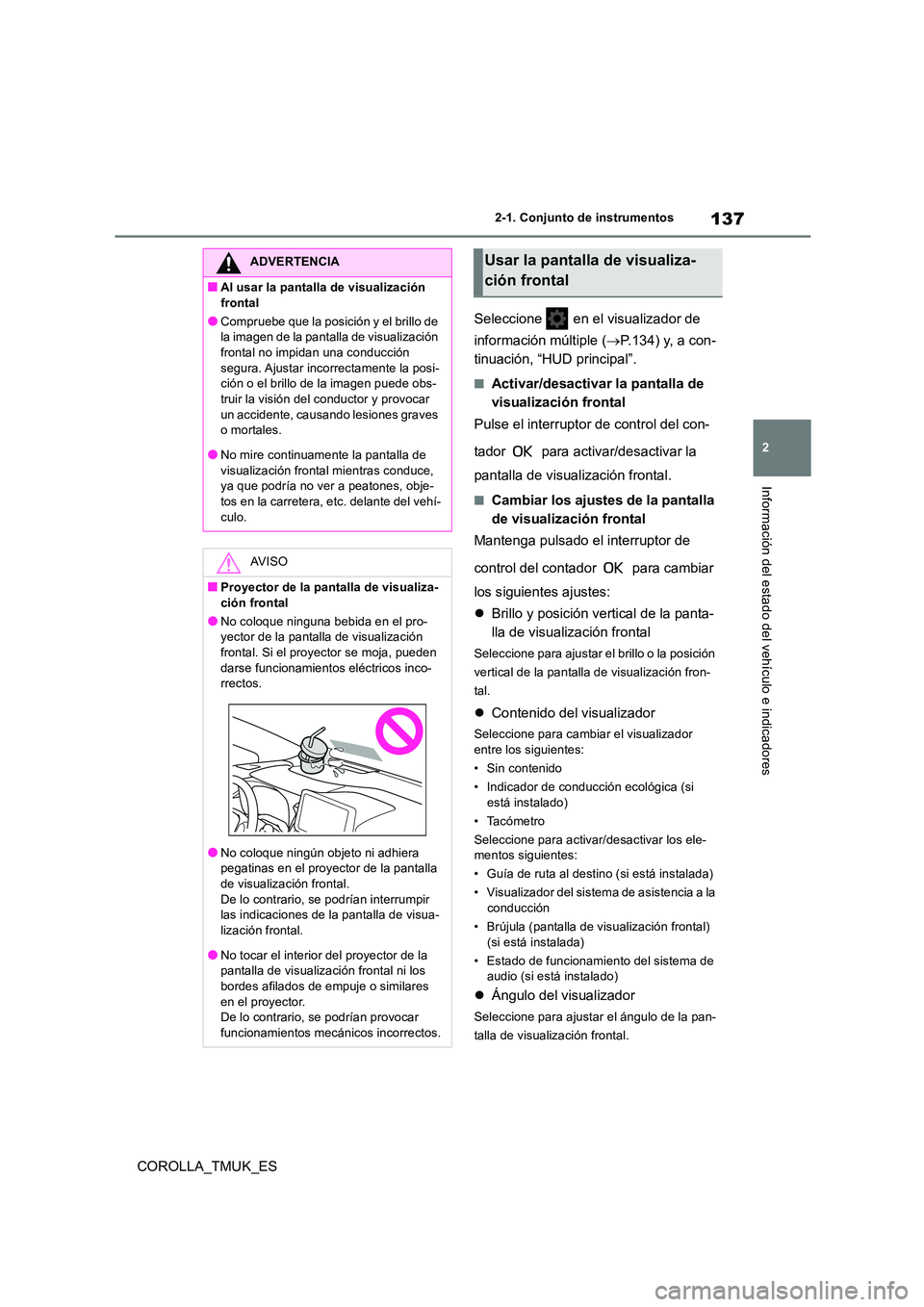

137
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
Seleccione en el visualizador de
información múltiple ( P.134) y, a con-
tinuación, “HUD principal”.
■Activar/desactivar la pantalla de
visualización frontal
Pulse el interruptor de control del con-
tador para activar/desactivar la
pantalla de visualización frontal.
■Cambiar los ajustes de la pantalla
de visualización frontal
Mantenga pulsado el interruptor de
control del contador para cambiar
los siguientes ajustes:
 Brillo y posición vertical de la panta-
lla de visualización frontal
Seleccione para ajustar el brillo o la posición
vertical de la pantalla de visualización fron-
tal.
 Contenido del visualizador
Seleccione para cambiar el visualizador entre los siguientes:
• Sin contenido
• Indicador de conducción ecológica (si
está instalado)
• Tacómetro
Seleccione para activar/desactivar los ele- mentos siguientes:
• Guía de ruta al destino (si está instalada)
• Visualizador del sistem a de asistencia a la conducción
• Brújula (pantalla de visualización frontal)
(si está instalada)
• Estado de funcionamiento del sistema de audio (si está instalado)
 Ángulo del visualizador
Seleccione para ajustar el ángulo de la pan-
talla de visualización frontal.
ADVERTENCIA
■Al usar la pantalla de visualización
frontal
●Compruebe que la posición y el brillo de la imagen de la pantalla de visualización frontal no impidan una conducción
segura. Ajustar incorrectamente la posi- ción o el brillo de la imagen puede obs-truir la visión del conductor y provocar
un accidente, causando lesiones graves o mortales.
●No mire continuamente la pantalla de
visualización frontal mientras conduce, ya que podría no ver a peatones, obje-tos en la carretera, etc. delante del vehí-
culo.
AV I S O
■Proyector de la pantalla de visualiza-
ción frontal
●No coloque ninguna bebida en el pro- yector de la pantalla de visualización frontal. Si el proyector se moja, pueden
darse funcionamientos eléctricos inco- rrectos.
●No coloque ningún objeto ni adhiera pegatinas en el proyector de la pantalla de visualización frontal.
De lo contrario, se podrían interrumpir las indicaciones de la pantalla de visua-lización frontal.
●No tocar el interior del proyector de la pantalla de visualización frontal ni los bordes afilados de empuje o similares
en el proyector. De lo contrario, se podrían provocar funcionamientos mecánicos incorrectos.
Usar la pantalla de visualiza-
ción frontal

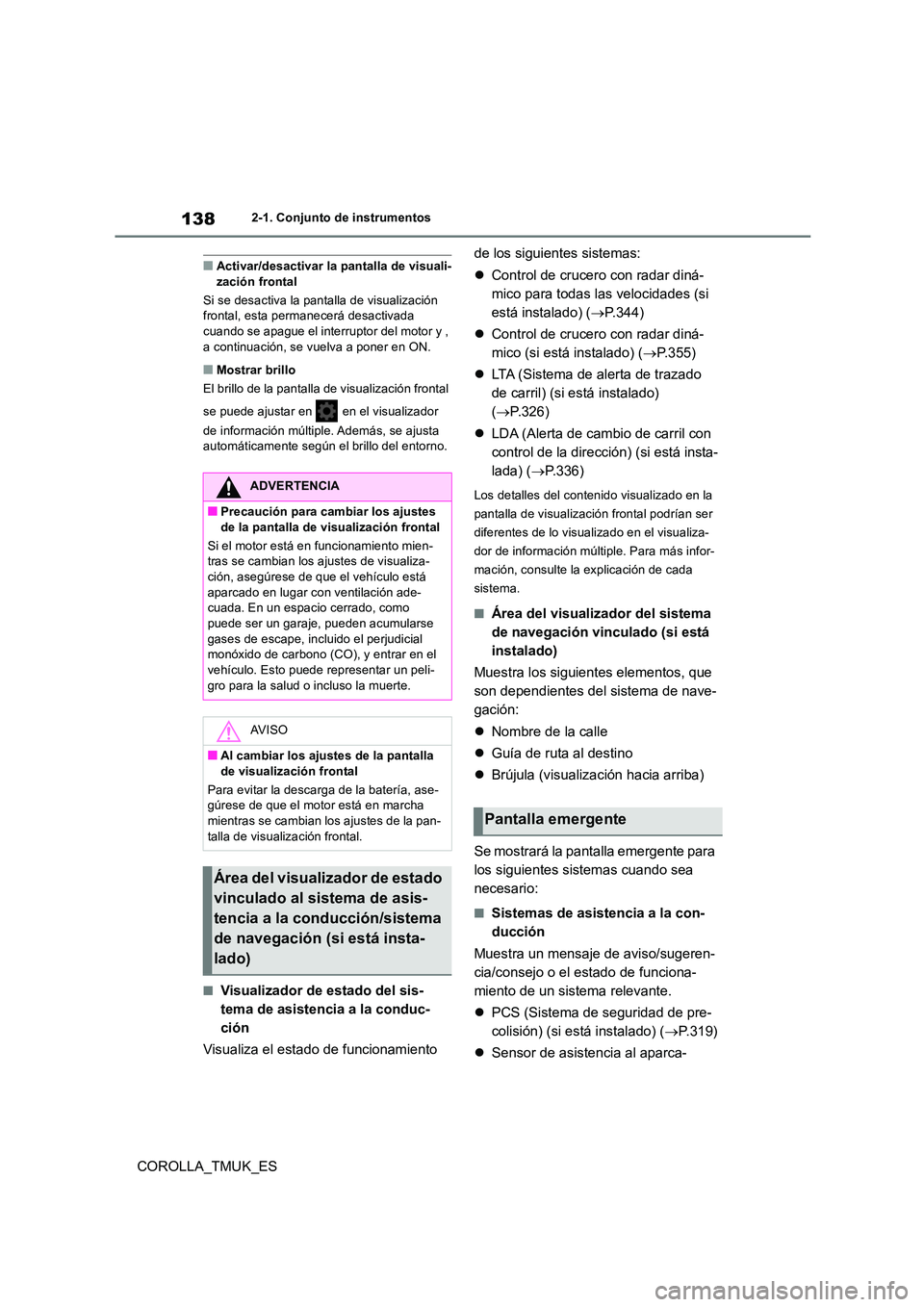

138
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
■Activar/desactivar la pantalla de visuali- zación frontal
Si se desactiva la pantalla de visualización frontal, esta permanecerá desactivada
cuando se apague el interruptor del motor y , a continuación, se vuelva a poner en ON.
■Mostrar brillo
El brillo de la pantalla de visualización frontal
se puede ajustar en en el visualizador
de información múltiple. Además, se ajusta automáticamente según el brillo del entorno.
■Visualizador de estado del sis-
tema de asistencia a la conduc-
ción
Visualiza el estado de funcionamiento
de los siguientes sistemas:
 Control de crucero con radar diná-
mico para todas las velocidades (si
está instalado) ( P.344)
 Control de crucero con radar diná-
mico (si está instalado) ( P.355)
 LTA (Sistema de alerta de trazado
de carril) (si está instalado)
( P.326)
 LDA (Alerta de cambio de carril con
control de la dirección) (si está insta-
lada) ( P.336)
Los detalles del contenido visualizado en la
pantalla de visualización frontal podrían ser
diferentes de lo visualizado en el visualiza-
dor de información múltiple. Para más infor-
mación, consulte la explicación de cada
sistema.
■Área del visualizador del sistema
de navegación vinculado (si está
instalado)
Muestra los siguientes elementos, que
son dependientes del sistema de nave-
gación:
 Nombre de la calle
 Guía de ruta al destino
 Brújula (visualización hacia arriba)
Se mostrará la pantalla emergente para
los siguientes sistemas cuando sea
necesario:
■Sistemas de asistencia a la con-
ducción
Muestra un mensaje de aviso/sugeren-
cia/consejo o el estado de funciona-
miento de un sistema relevante.
 PCS (Sistema de seguridad de pre-
colisión) (si está instalado) ( P.319)
 Sensor de asistencia al aparca-
ADVERTENCIA
■Precaución para cambiar los ajustes de la pantalla de visualización frontal
Si el motor está en funcionamiento mien- tras se cambian los ajustes de visualiza-
ción, asegúrese de que el vehículo está aparcado en lugar con ventilación ade-cuada. En un espacio cerrado, como
puede ser un garaje, pueden acumularse gases de escape, incluido el perjudicial monóxido de carbono (CO), y entrar en el
vehículo. Esto puede representar un peli- gro para la salud o incluso la muerte.
AV I S O
■Al cambiar los ajustes de la pantalla
de visualización frontal
Para evitar la desca rga de la batería, ase- gúrese de que el motor está en marcha
mientras se cambian los ajustes de la pan- talla de visualización frontal.
Área del visualizador de estado
vinculado al sistema de asis-
tencia a la conducción/sistema
de navegación (si está insta-
lado)
Pantalla emergente

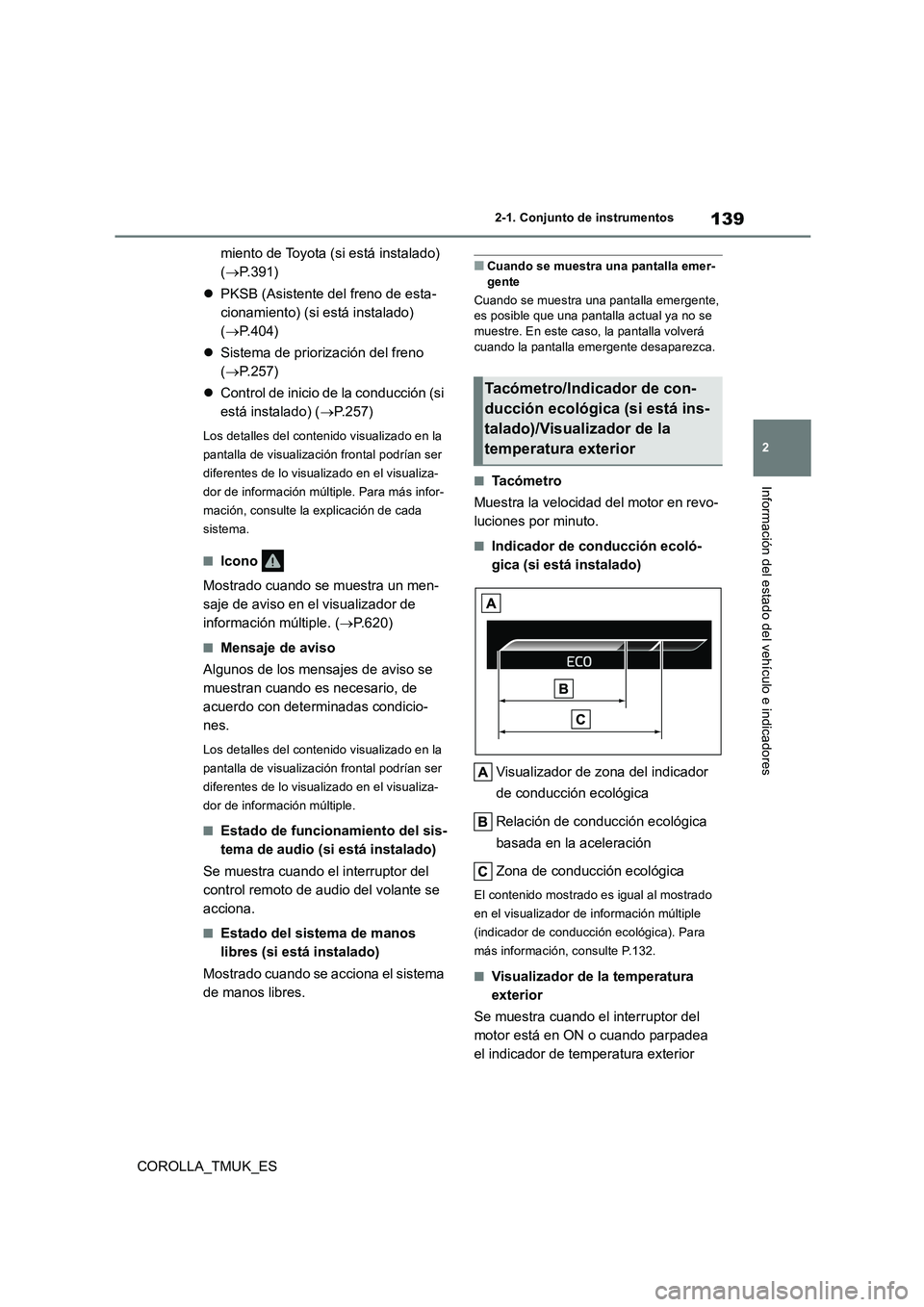

139
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
miento de Toyota (si está instalado)
( P.391)
 PKSB (Asistente del freno de esta-
cionamiento) (si está instalado)
( P.404)
 Sistema de priorización del freno
( P.257)
 Control de inicio de la conducción (si
está instalado) ( P.257)
Los detalles del contenido visualizado en la
pantalla de visualización frontal podrían ser
diferentes de lo visualizado en el visualiza-
dor de información múltiple. Para más infor-
mación, consulte la explicación de cada
sistema.
■Icono
Mostrado cuando se muestra un men-
saje de aviso en el visualizador de
información múltiple. ( P.620)
■Mensaje de aviso
Algunos de los mensajes de aviso se
muestran cuando es necesario, de
acuerdo con determinadas condicio-
nes.
Los detalles del contenido visualizado en la
pantalla de visualización frontal podrían ser
diferentes de lo visualizado en el visualiza-
dor de información múltiple.
■Estado de funcionamiento del sis-
tema de audio (si está instalado)
Se muestra cuando el interruptor del
control remoto de audio del volante se
acciona.
■Estado del sistema de manos
libres (si está instalado)
Mostrado cuando se acciona el sistema
de manos libres.
■Cuando se muestra una pantalla emer- gente
Cuando se muestra una pantalla emergente, es posible que una pantalla actual ya no se
muestre. En este caso, la pantalla volverá cuando la pantalla emergente desaparezca.
■Ta c ó m e t r o
Muestra la velocidad del motor en revo-
luciones por minuto.
■Indicador de conducción ecoló-
gica (si está instalado)
Visualizador de zona del indicador
de conducción ecológica
Relación de conducción ecológica
basada en la aceleración
Zona de conducción ecológica
El contenido mostrado es igual al mostrado
en el visualizador de información múltiple
(indicador de conducción ecológica). Para
más información, consulte P.132.
■Visualizador de la temperatura
exterior
Se muestra cuando el interruptor del
motor está en ON o cuando parpadea
el indicador de temperatura exterior
Tacómetro/Indicador de con-
ducción ecológica (si está ins-
talado)/Visualizador de la
temperatura exterior

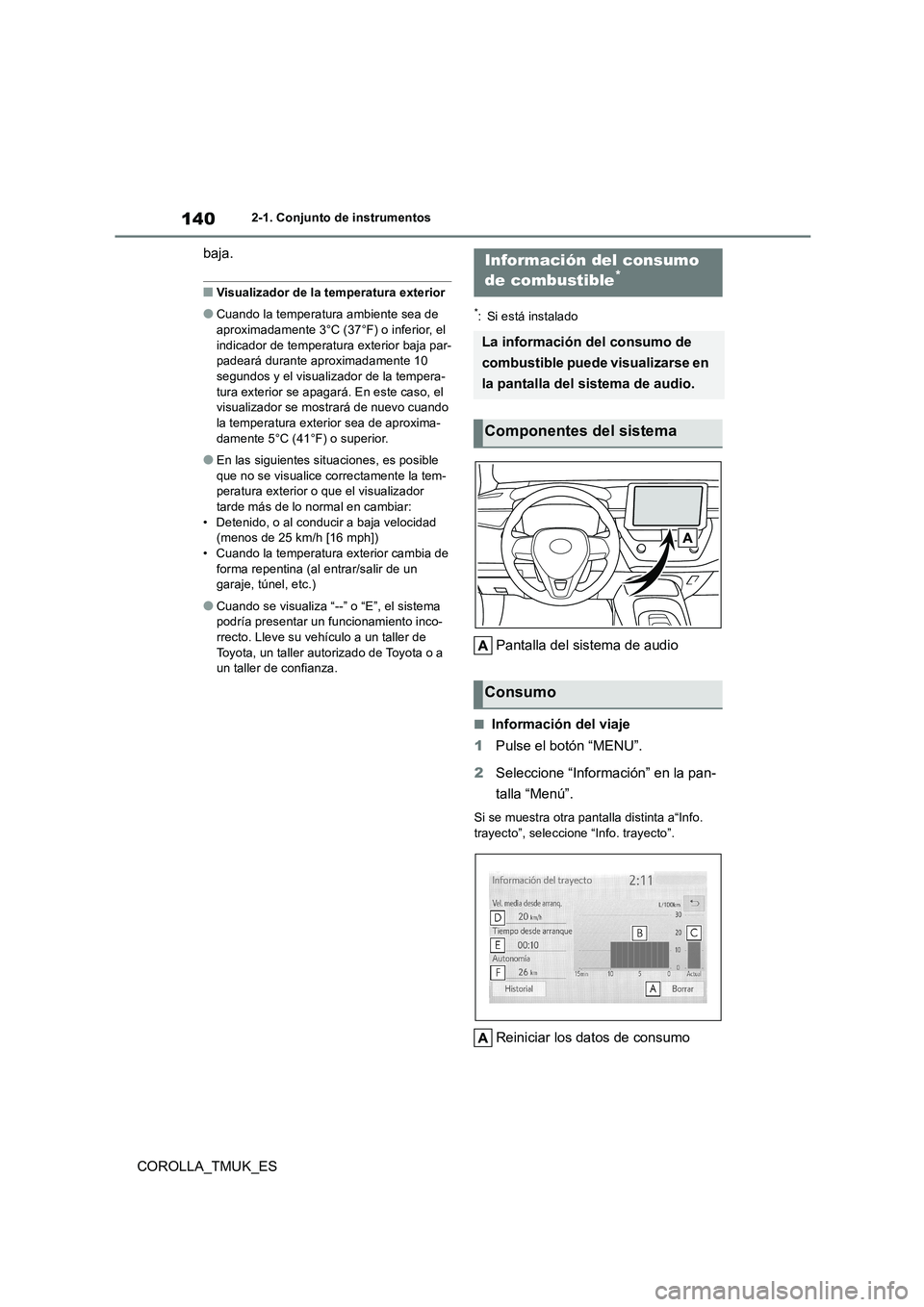

140
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
baja.
■Visualizador de la temperatura exterior
●Cuando la temperatura ambiente sea de aproximadamente 3°C (37°F) o inferior, el
indicador de temperatura exterior baja par- padeará durante aproximadamente 10 segundos y el visua lizador de la tempera-
tura exterior se apagará. En este caso, el visualizador se mostrará de nuevo cuando la temperatura exterior sea de aproxima-
damente 5°C (41°F) o superior.
●En las siguientes situaciones, es posible
que no se visualice correctamente la tem- peratura exterior o que el visualizador tarde más de lo normal en cambiar:
• Detenido, o al conducir a baja velocidad (menos de 25 km/h [16 mph])• Cuando la temperatura exterior cambia de
forma repentina (al entrar/salir de un garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema podría presentar un funcionamiento inco-rrecto. Lleve su vehículo a un taller de
Toyota, un taller autorizado de Toyota o a un taller de confianza.
*: Si está instalado
Pantalla del sistema de audio
■Información del viaje
1 Pulse el botón “MENU”.
2 Seleccione “Información” en la pan-
talla “Menú”.
Si se muestra otra pantalla distinta a“Info. trayecto”, seleccione “Info. trayecto”.
Reiniciar los datos de consumo
Información del consumo
de combustible*
La información del consumo de
combustible puede visualizarse en
la pantalla del sistema de audio.
Componentes del sistema
Consumo
