TOYOTA COROLLA HATCHBACK 2019 Manual del propietario (in Spanish)

111
1
COROLLA_TMUK_ES

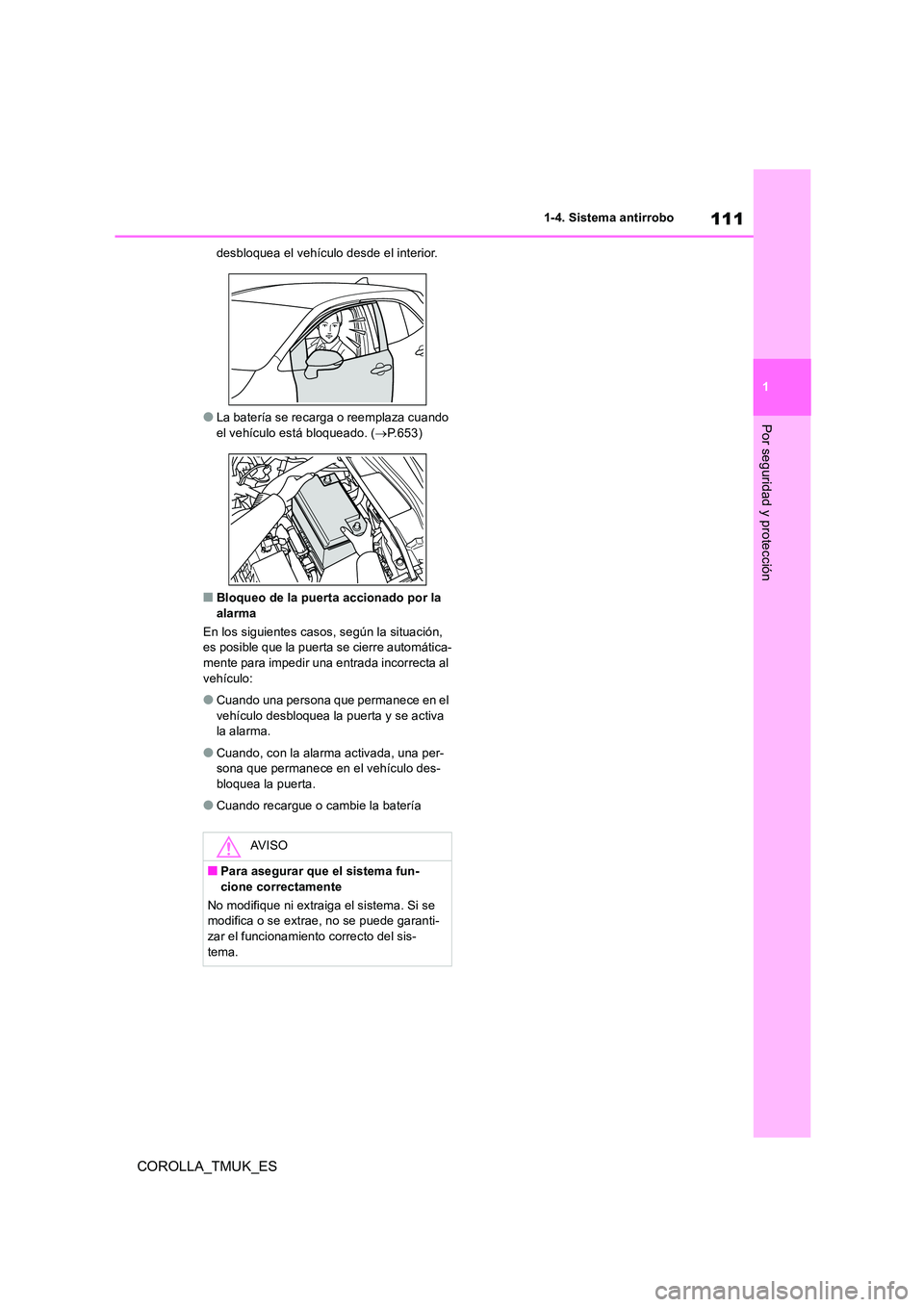

1-4. Sistema antirrobo
Por seguridad y protección
desbloquea el vehículo desde el interior.
●La batería se recarga o reemplaza cuando
el vehículo está bloqueado. ( P.653)
■Bloqueo de la puerta accionado por la
alarma
En los siguientes casos, según la situación, es posible que la puerta se cierre automática-mente para impedir una entrada incorrecta al
vehículo:
●Cuando una persona que permanece en el
vehículo desbloquea la puerta y se activa la alarma.
●Cuando, con la alarma activada, una per-sona que permanece en el vehículo des-bloquea la puerta.
●Cuando recargue o cambie la batería
AV I S O
■Para asegurar que el sistema fun-cione correctamente
No modifique ni extraiga el sistema. Si se modifica o se extrae, no se puede garanti-
zar el funcionamiento correcto del sis- tema.

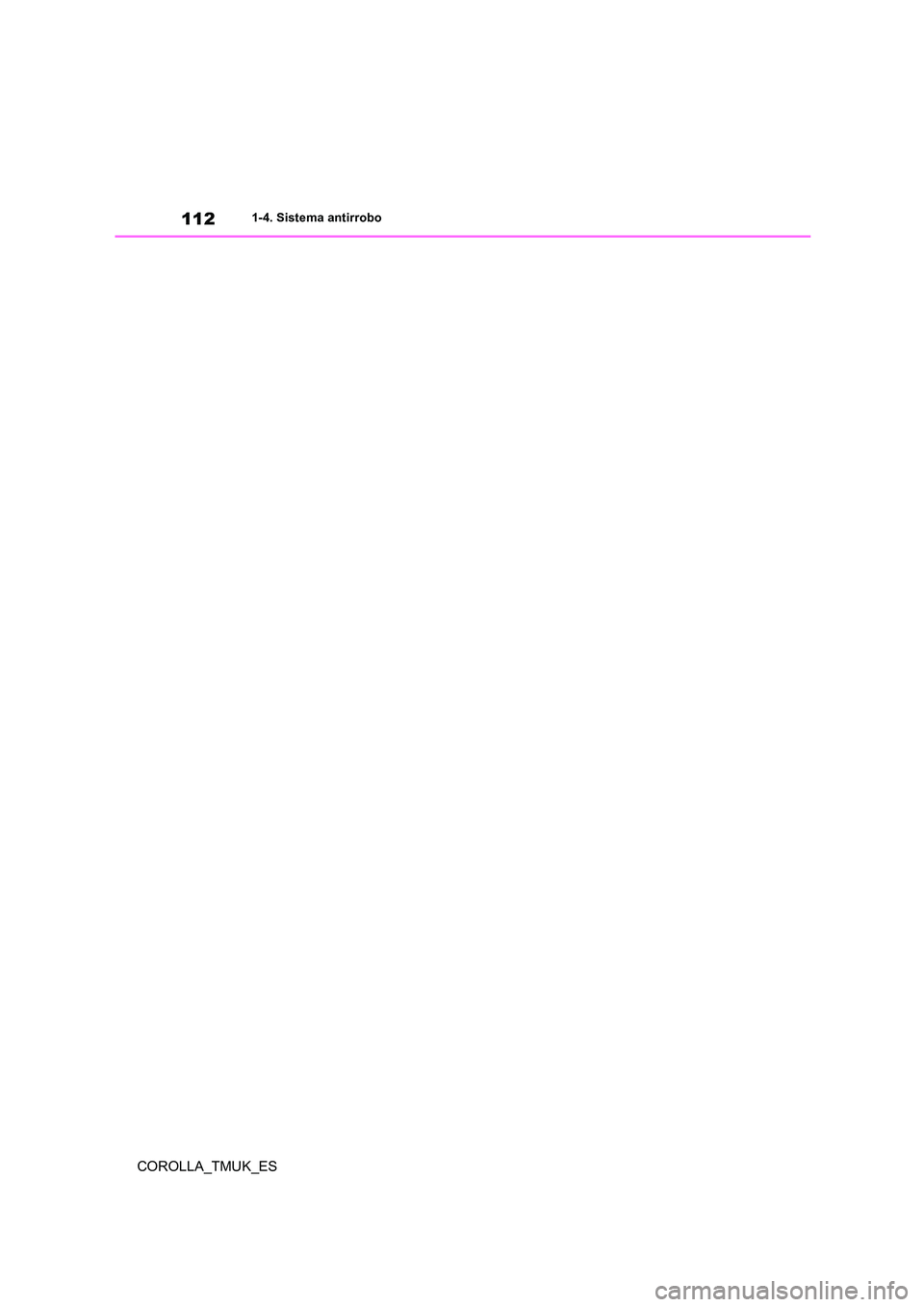

112
COROLLA_TMUK_ES
1-4. Sistema antirrobo

2
113
COROLLA_TMUK_ES
2

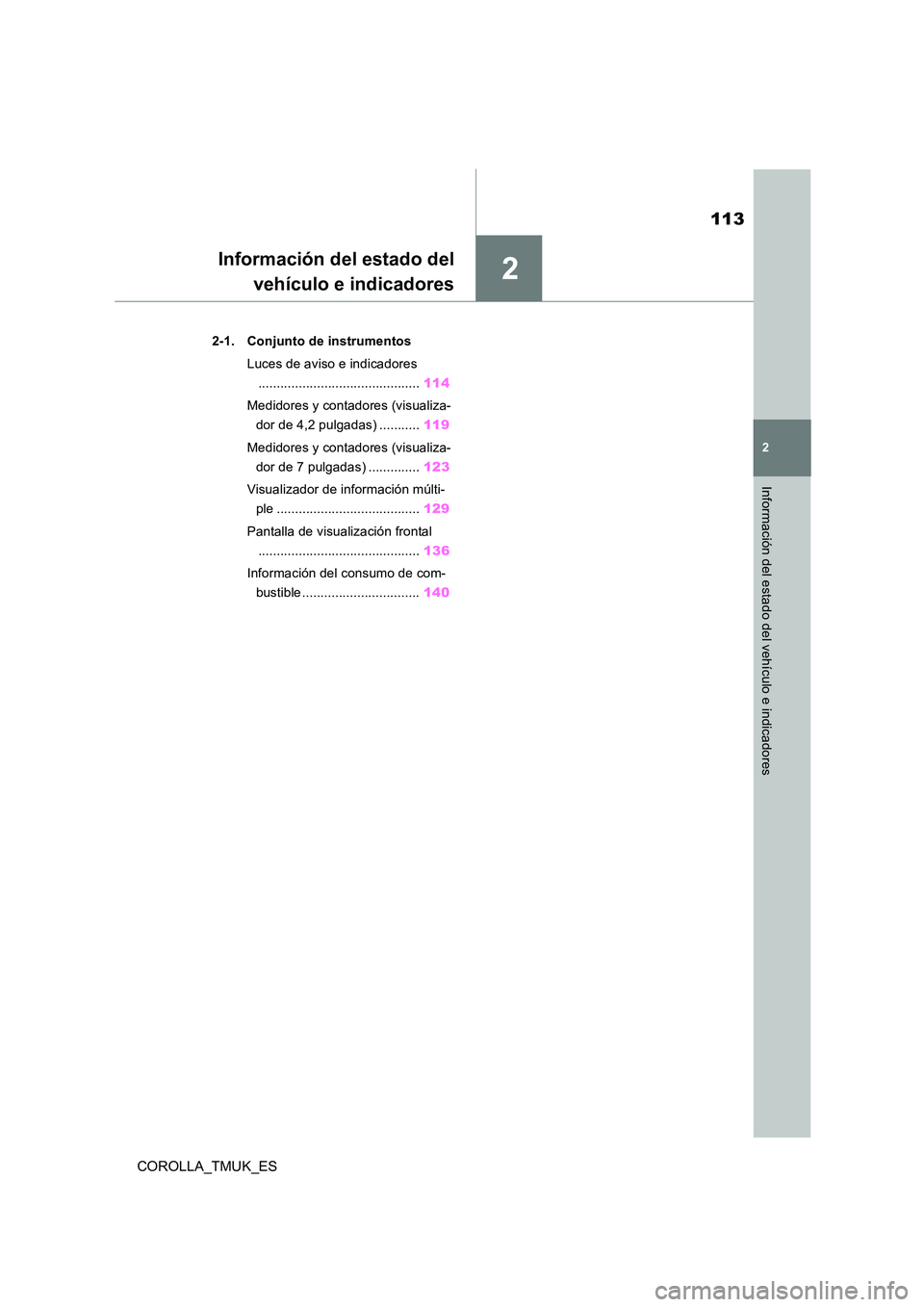

Información del estado del vehículo e indicadores
Información del estado del
vehículo e indicadores
.2-1. Conjunto de instrumentos
Luces de aviso e indicadores
............................................ 114
Medidores y contadores (visualiza-
dor de 4,2 pulgadas) ........... 119
Medidores y contadores (visualiza-
dor de 7 pulgadas) .............. 123
Visualizador de información múlti-
ple ....................................... 129
Pantalla de visualización frontal
............................................ 136
Información del consumo de com-
bustible ................................ 140

114
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
2-1.Conjunto de ins trumentos

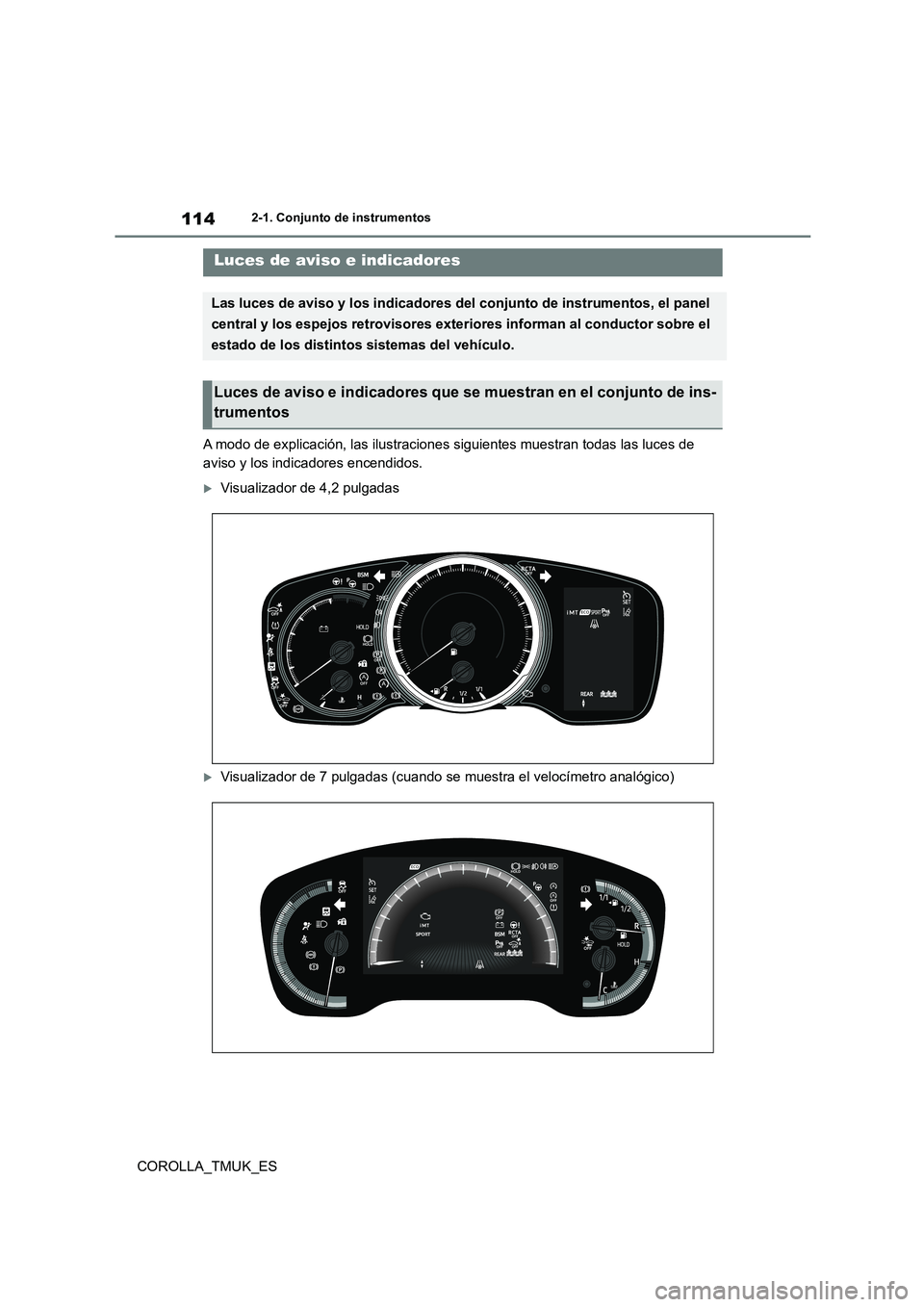

A modo de explicación, las ilustraciones siguientes muestran todas las luces de
aviso y los indicadores encendidos.
Visualizador de 4,2 pulgadas
Visualizador de 7 pulgadas (cuando se muestra el velocímetro analógico)
Luces de aviso e indicadores
Las luces de aviso y los indicadores del conjunto de instrumentos, el panel
central y los espejos retrovisores exteriores informan al conductor sobre el
estado de los distintos sistemas del vehículo.
Luces de aviso e indicadores que se muestran en el conjunto de ins-
trumentos

115
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores

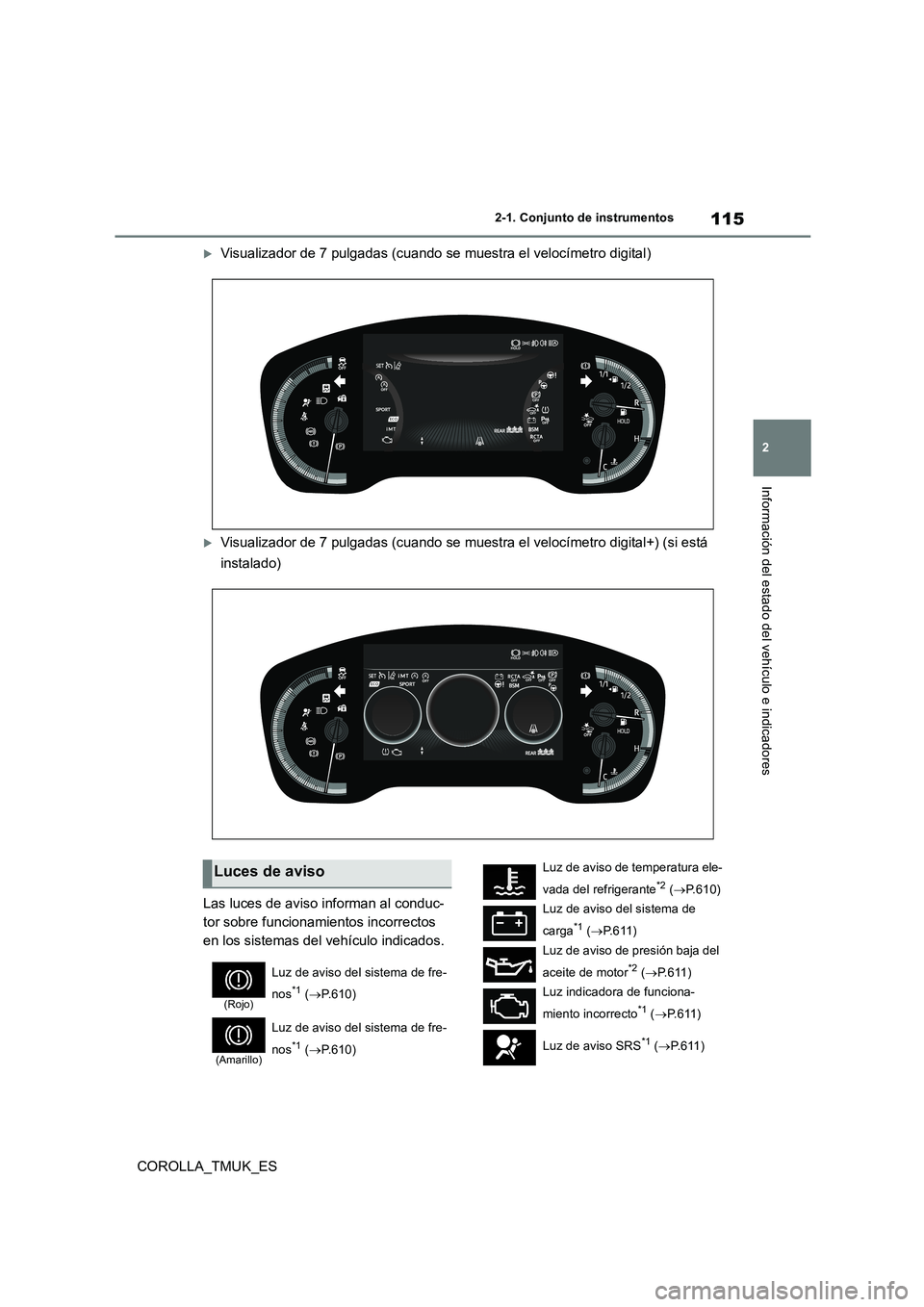

Visualizador de 7 pulgadas (cuando se muestra el velocímetro digital)
Visualizador de 7 pulgadas (cuando se muestra el velocímetro digital+) (si está
instalado)
Las luces de aviso informan al conduc-
tor sobre funcionamientos incorrectos
en los sistemas del vehículo indicados.
Luces de aviso
(Rojo)
Luz de aviso del sistema de fre-
nos*1 ( P.610)
(Amarillo)
Luz de aviso del sistema de fre-
nos*1 ( P.610)
Luz de aviso de temperatura ele-
vada del refrigerante*2 ( P.610)
Luz de aviso del sistema de
carga*1 ( P.611)
Luz de aviso de presión baja del
aceite de motor*2 ( P.611)
Luz indicadora de funciona-
miento incorrecto*1 ( P. 6 1 1 )
Luz de aviso SRS*1 ( P. 6 1 1 )

116
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos

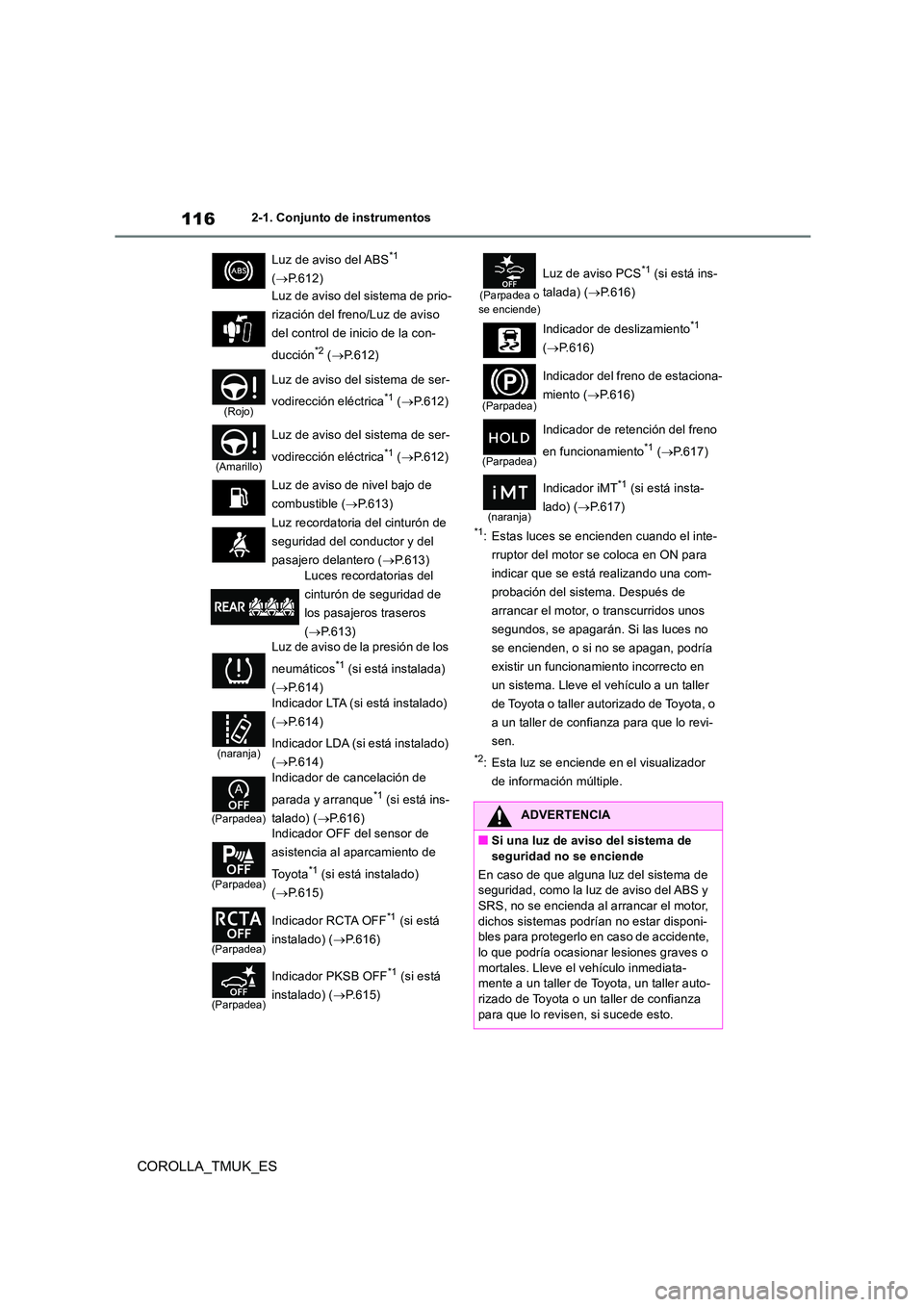

*1: Estas luces se encienden cuando el inte-
rruptor del motor se coloca en ON para
indicar que se está realizando una com-
probación del sistema. Después de
arrancar el motor, o transcurridos unos
segundos, se apagarán. Si las luces no
se encienden, o si no se apagan, podría
existir un funcionamiento incorrecto en
un sistema. Lleve el vehículo a un taller
de Toyota o taller autorizado de Toyota, o
a un taller de confianza para que lo revi-
sen.
*2: Esta luz se enciende en el visualizador
de información múltiple.
Luz de aviso del ABS*1
( P.612)
Luz de aviso del sistema de prio-
rización del freno/Luz de aviso
del control de inicio de la con-
ducción*2 ( P. 6 1 2 )
(Rojo)
Luz de aviso del sistema de ser-
vodirección eléctrica*1 ( P.612)
(Amarillo)
Luz de aviso del sistema de ser-
vodirección eléctrica*1 ( P.612)
Luz de aviso de nivel bajo de
combustible ( P.613)
Luz recordatoria del cinturón de
seguridad del conductor y del
pasajero delantero ( P.613)
Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P.613) Luz de aviso de la presión de los
neumáticos*1 (si está instalada)
( P.614)
(naranja)
Indicador LTA (si está instalado)
( P.614)
Indicador LDA (si está instalado)
( P.614)
(Parpadea)
Indicador de cancelación de
parada y arranque*1 (si está ins-
talado) ( P.616)
(Parpadea)
Indicador OFF del sensor de
asistencia al aparcamiento de
To y o t a*1 (si está instalado)
( P.615)
(Parpadea)
Indicador RCTA OFF*1 (si está
instalado) ( P.616)
(Parpadea)
Indicador PKSB OFF*1 (si está
instalado) ( P.615)
(Parpadea o se enciende)
Luz de aviso PCS*1 (si está ins-
talada) ( P.616)
Indicador de deslizamiento*1
( P.616)
(Parpadea)
Indicador del freno de estaciona-
miento ( P.616)
(Parpadea)
Indicador de retención del freno
en funcionamiento*1 ( P.617)
(naranja)
Indicador iMT*1 (si está insta-
lado) ( P.617)
ADVERTENCIA
■Si una luz de aviso del sistema de
seguridad no se enciende
En caso de que alguna luz del sistema de seguridad, como la luz de aviso del ABS y SRS, no se encienda al arrancar el motor,
dichos sistemas podrían no estar disponi- bles para protegerlo en caso de accidente, lo que podría ocasionar lesiones graves o
mortales. Lleve el vehículo inmediata- mente a un taller de Toyota, un taller auto-rizado de Toyota o un taller de confianza
para que lo revisen, si sucede esto.

117
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores

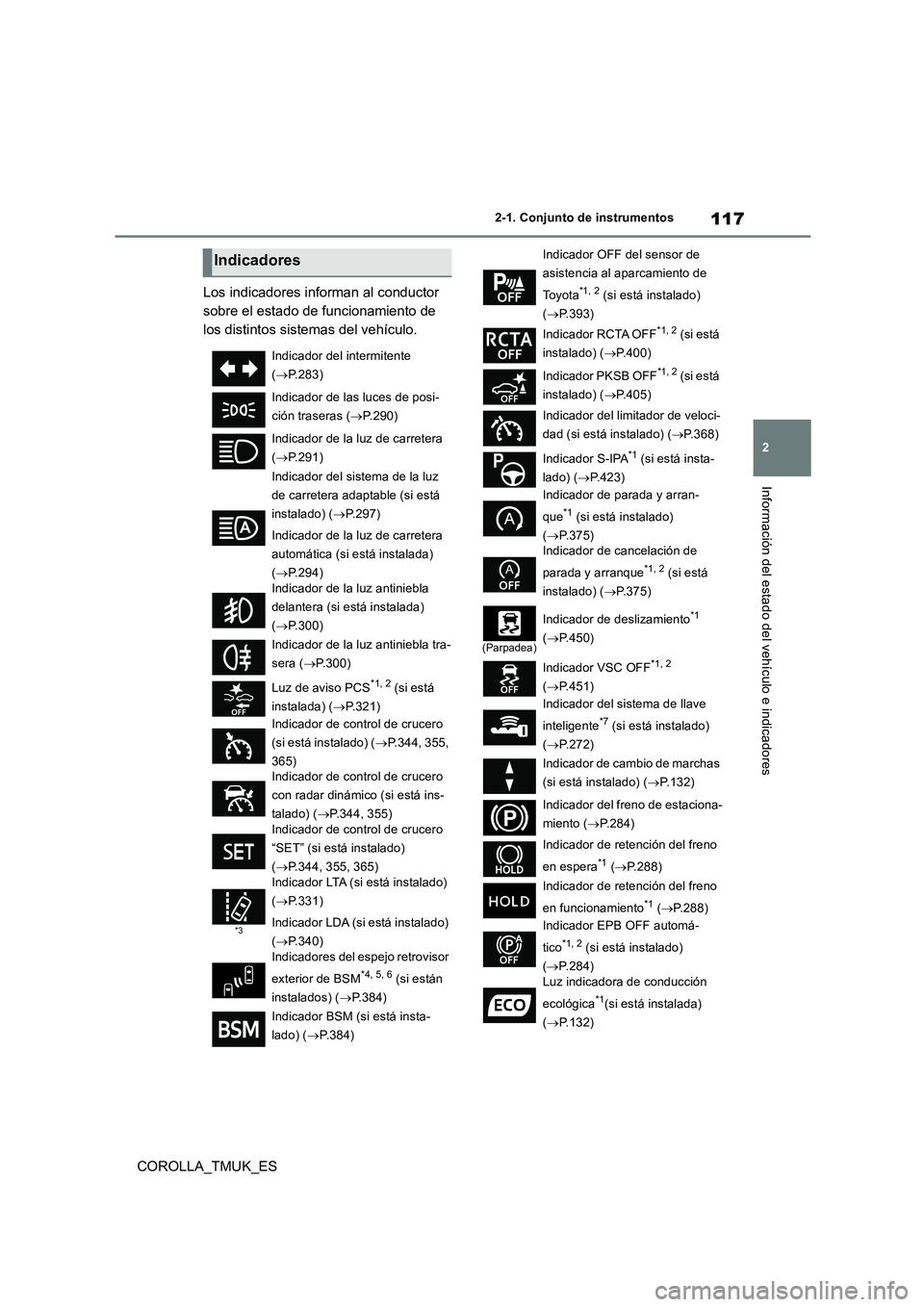

Los indicadores informan al conductor
sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
Indicadores
Indicador del intermitente
( P.283)
Indicador de las luces de posi-
ción traseras ( P.290)
Indicador de la luz de carretera
( P.291)
Indicador del sistema de la luz
de carretera adaptable (si está
instalado) ( P.297)
Indicador de la luz de carretera
automática (si está instalada)
( P.294) Indicador de la luz antiniebla
delantera (si está instalada)
( P.300)
Indicador de la luz antiniebla tra-
sera ( P.300)
Luz de aviso PCS*1, 2 (si está
instalada) ( P.321)
Indicador de control de crucero
(si está instalado) ( P.344, 355,
365) Indicador de control de crucero
con radar dinámico (si está ins-
talado) ( P.344, 355)
Indicador de control de crucero
“SET” (si está instalado)
( P.344, 355, 365)
*3
Indicador LTA (si está instalado)
( P.331)
Indicador LDA (si está instalado)
( P.340) Indicadores del espejo retrovisor
exterior de BSM*4, 5, 6 (si están
instalados) ( P.384)
Indicador BSM (si está insta-
lado) ( P.384)
Indicador OFF del sensor de
asistencia al aparcamiento de
To y o t a*1, 2 (si está instalado)
( P.393)
Indicador RCTA OFF*1, 2 (si está
instalado) ( P.400)
Indicador PKSB OFF*1, 2 (si está
instalado) ( P.405)
Indicador del limitador de veloci-
dad (si está instalado) ( P.368)
Indicador S-IPA*1 (si está insta-
lado) ( P.423)
Indicador de parada y arran-
que*1 (si está instalado)
( P.375) Indicador de cancelación de
parada y arranque*1, 2 (si está
instalado) ( P.375)
(Parpadea)
Indicador de deslizamiento*1
( P.450)
Indicador VSC OFF*1, 2
( P.451)
Indicador del sistema de llave
inteligente*7 (si está instalado)
( P.272)
Indicador de cambio de marchas
(si está instalado) ( P. 1 3 2 )
Indicador del freno de estaciona-
miento ( P.284)
Indicador de retención del freno
en espera*1 ( P.288)
Indicador de retención del freno
en funcionamiento*1 ( P.288)
Indicador EPB OFF automá-
tico*1, 2 (si está instalado)
( P.284)
Luz indicadora de conducción
ecológica*1(si está instalada)
( P.132)

118
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos

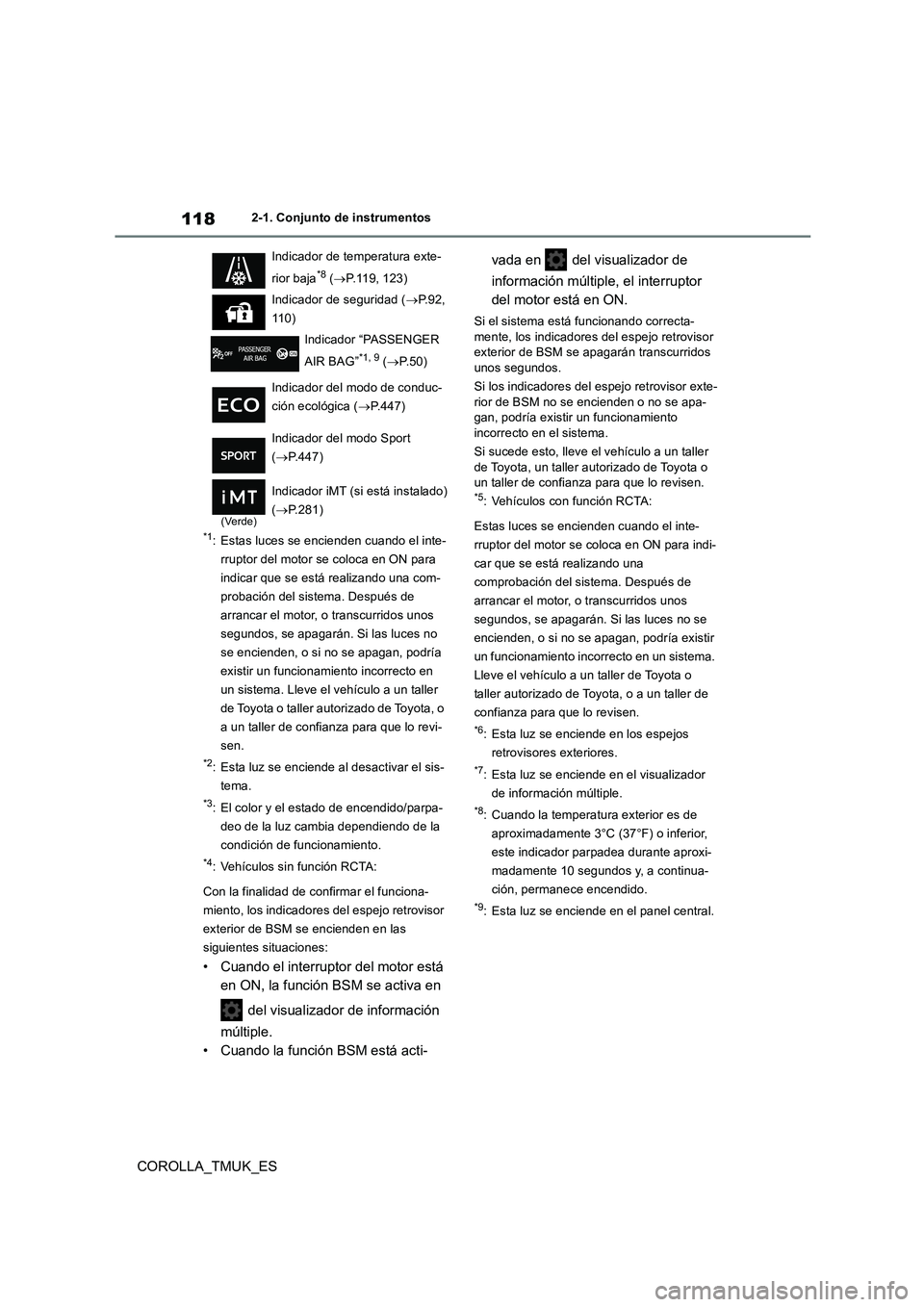

*1: Estas luces se encienden cuando el inte-
rruptor del motor se coloca en ON para
indicar que se está realizando una com-
probación del sistema. Después de
arrancar el motor, o transcurridos unos
segundos, se apagarán. Si las luces no
se encienden, o si no se apagan, podría
existir un funcionamiento incorrecto en
un sistema. Lleve el vehículo a un taller
de Toyota o taller autorizado de Toyota, o
a un taller de confianza para que lo revi-
sen.
*2: Esta luz se enciende al desactivar el sis-
tema.
*3: El color y el estado de encendido/parpa-
deo de la luz cambia dependiendo de la
condición de funcionamiento.
*4: Vehículos sin función RCTA:
Con la finalidad de confirmar el funciona-
miento, los indicadores del espejo retrovisor
exterior de BSM se encienden en las
siguientes situaciones:
• Cuando el interruptor del motor está
en ON, la función BSM se activa en
del visualizador de información
múltiple.
• Cuando la función BSM está acti-
vada en del visualizador de
información múltiple, el interruptor
del motor está en ON.
Si el sistema está funcionando correcta-
mente, los indicadores del espejo retrovisor exterior de BSM se apagarán transcurridos unos segundos.
Si los indicadores del espejo retrovisor exte-
rior de BSM no se encienden o no se apa- gan, podría existir un funcionamiento incorrecto en el sistema.
Si sucede esto, lleve el vehículo a un taller
de Toyota, un taller autorizado de Toyota o un taller de confianza para que lo revisen.*5: Vehículos con función RCTA:
Estas luces se encienden cuando el inte-
rruptor del motor se coloca en ON para indi-
car que se está realizando una
comprobación del sistema. Después de
arrancar el motor, o transcurridos unos
segundos, se apagarán. Si las luces no se
encienden, o si no se apagan, podría existir
un funcionamiento incorrecto en un sistema.
Lleve el vehículo a un taller de Toyota o
taller autorizado de Toyota, o a un taller de
confianza para que lo revisen.
*6: Esta luz se enciende en los espejos
retrovisores exteriores.
*7: Esta luz se enciende en el visualizador
de información múltiple.
*8: Cuando la temperatura exterior es de
aproximadamente 3°C (37°F) o inferior,
este indicador parpadea durante aproxi-
madamente 10 segundos y, a continua-
ción, permanece encendido.
*9: Esta luz se enciende en el panel central.
Indicador de temperatura exte-
rior baja*8 ( P.119, 123)
Indicador de seguridad ( P.92,
110)
Indicador “PASSENGER
AIR BAG”*1, 9 ( P.50)
Indicador del modo de conduc-
ción ecológica ( P.447)
Indicador del modo Sport
( P.447)
(Verde)
Indicador iMT (si está instalado)
( P.281)

119
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores

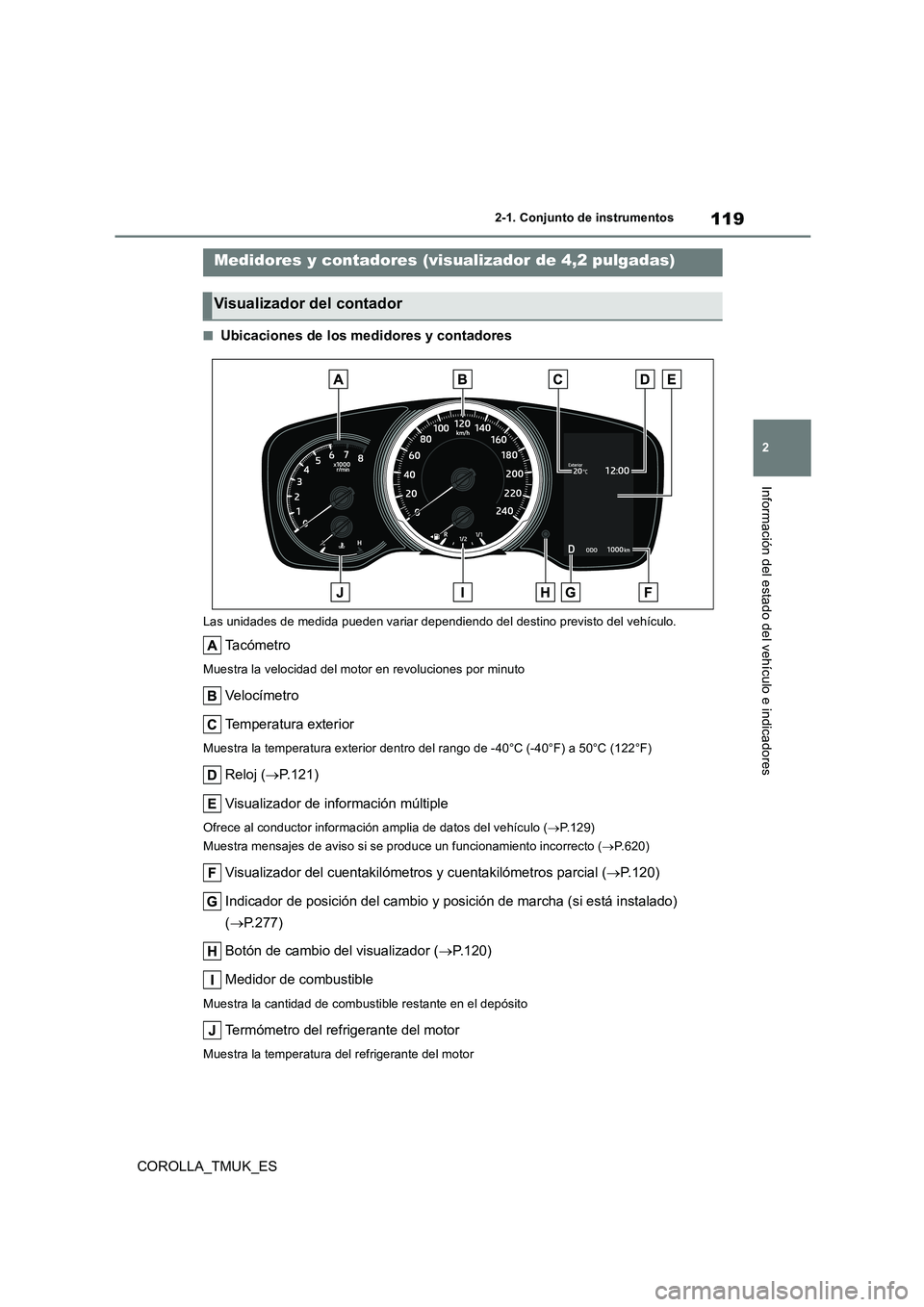

■Ubicaciones de los medidores y contadores
Las unidades de medida pueden variar dependiendo del destino previsto del vehículo.
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto
Ve lo cí m et r o
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40°C (-40°F) a 50°C (122°F)
Reloj (P.121)
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo ( P.129)
Muestra mensajes de aviso si se pr oduce un funcionamiento incorrecto (P.620)
Visualizador del cuentakilómetros y cuentakilómetros parcial (P.120)
Indicador de posición del cambio y posición de marcha (si está instalado)
( P.277)
Botón de cambio del visualizador ( P.120)
Medidor de combustible
Muestra la cantidad de combustible restante en el depósito
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Medidores y contadores (visualizador de 4,2 pulgadas)
Visualizador del contador

120
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
■Visualizador de la temperatura exterior
●En las siguientes situaciones, es posible
que no se visualice correctamente la tem- peratura exterior o que el visualizador tarde más de lo normal en cambiar:
• Detenido, o al conducir a baja velocidad (menos de 25 km/h [16 mph])• Cuando la temperatura exterior cambia de
forma repentina (al entrar/salir de un garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema podría presentar un funcionamiento inco-rrecto. Lleve su vehículo a un taller de
Toyota, un taller autorizado de Toyota o a un taller de confianza.
■Visualizador de cristal líquido
 P.130
■Cambio de visualizador
Pulse el botón de cambio del visualiza-
dor hasta que se visualice el elemento
deseado.
■Elementos mostrados
 Cuentakilómetros
Muestra la distancia total que ha recorrido el
vehículo.
 Cuentakilómetros parcial A/Cuenta-
kilómetros parcial B
Muestra la distancia que ha recorrido el
vehículo desde la última vez que se restauró
el medidor. Los cuentakilómetros parciales A
y B se pueden utilizar para registrar y visua-
lizar diferentes distancias de manera inde-
pendiente.
Para reiniciar, visualice el cuentakilómetros
parcial deseado y mantenga pulsado el
botón de cambio del visualizador.
 Control de la luz del tablero de ins-
trumentos
Muestra la pantalla de control de la luz del
ADVERTENCIA
■El visualizador de información a
bajas temperaturas
Deje que el interior del vehículo se caliente antes de utilizar el visualizador de información de cristal líquido. A tempera-
turas extremadamente bajas, el monitor de visualización de información podría responder lentamente, y los cambios del
visualizador podrían tardar un poco más.
Por ejemplo, se produce una demora desde que el conductor realiza el cambio
de velocidad hasta que aparece el número de la nueva marcha en el visualizador. Dicho lapso de tiempo podría hacer que el
conductor cambiase de nuevo a una velo- cidad inferior, provocando un freno de motor rápido y excesivo, y posiblemente
un accidente con resultado de lesiones graves o mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del tacómetro llegue a la zona roja, la cual
indica la velocidad del motor máxima.
●El motor puede sobrecalentarse si el termómetro del refrigerante del motor
está en la zona roja (H). En tal caso, pare inmediatamente el vehículo en un lugar seguro y compruebe el motor
cuando se haya enfriado completa- mente. ( P.655)
Visualizador del cuentakilóme-
tros y cuentakilómetros parcial
