TOYOTA COROLLA HATCHBACK 2019 Manual del propietario (in Spanish)

121
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
tablero de instrumentos.
• El brillo de las luces del tablero de instru-
mentos se puede ajustar por separado para cuando las luces de posición trase-ras estén encendidas o apagadas.
• Para ajustar el brillo, visualice el visualiza-
dor del control de la luz del tablero de ins- trumentos y mantenga pulsado el botón de cambio del visualizador.
 Distancia hasta el siguiente cambio
de aceite de motor
Muestra la distancia que se puede conducir
el vehículo hasta que sea necesario un cam-
bio de aceite.
La distancia hasta el siguiente cambio de
aceite de motor también se mostrará en las
siguientes situaciones:
• Cuando se coloca el interruptor del motor
en ON.
• Cuando es necesario o se muestra un mensaje de aviso que indica que debe lle-varse a cabo próximamente el manteni-
miento de aceite.
• Reinicio:  P.564
■Ajuste de los minutos a “00”
1 Pulse o para seleccionar
del visualizador de información
múltiple.
2 Pulse o para seleccionar
“Reloj :00”.
Pulse para ajustar el reloj al
comienzo de la hora más cercana.
p. ej.
1:00 a 1:29  1:00
1:30 a 1:59  2:00
■Cambio del reloj
1 Pulse o para seleccionar
del visualizador de información
múltiple.
2 Pulse o para seleccionar
“Reloj :00”.
3 Mantenga pulsado .
4 Pulse o para seleccionar
un elemento que se va a cambiar.
5 Pulse o para cambiar el
ajuste.
Se puede cambiar lo siguiente:
 Formato 12 horas/24 horas
 Hora
 Minutos
■Ajuste del reloj
Los relojes de las siguientes ubicacio-
nes se pueden ajustar en la pantalla del
sistema de audio.
 Visualizador de información múltiple
 Pantalla del sistema de audio
■Configuración del reloj en el
ajuste de forma automática
mediante GPS
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
Ajuste del reloj (vehículos sin
sistema de navegación/multi-
media)
Ajuste del reloj (vehículos con
sistema de navegación/multi-
media)

122
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos

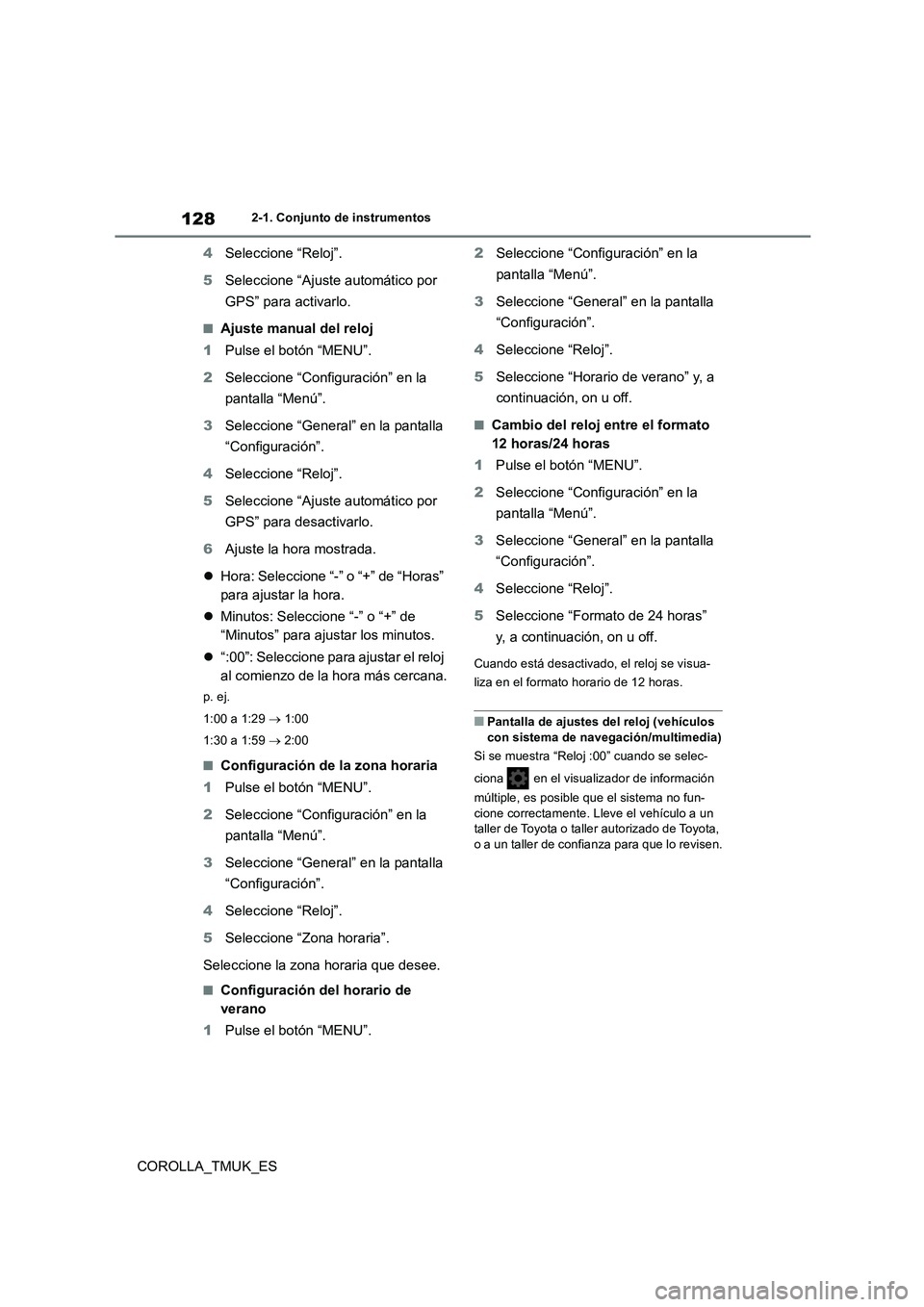

4Seleccione “Reloj”.
5 Seleccione “Ajuste automático por
GPS” para activarlo.
■Ajuste manual del reloj
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Ajuste automático por
GPS” para desactivarlo.
6 Ajuste la hora mostrada.
 Hora: Seleccione “-” o “+” de “Horas”
para ajustar la hora.
 Minutos: Seleccione “-” o “+” de
“Minutos” para ajustar los minutos.
 “:00”: Seleccione para ajustar el reloj
al comienzo de la hora más cercana.
p. ej.
1:00 a 1:29  1:00
1:30 a 1:59  2:00
■Configuración de la zona horaria
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Zona horaria”.
Seleccione la zona horaria que desee.
■Configuración del horario de
verano
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Horario de verano” y, a
continuación, on u off.
■Cambio del reloj entre el formato
12 horas/24 horas
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Formato de 24 horas”
y, a continuación, on u off.
Cuando está desactivado, el reloj se visua-
liza en el formato horario de 12 horas.
■Pantalla de ajustes del reloj (vehículos
con sistema de navegación/multimedia)
Si se muestra “Reloj :00” cuando se selec-
ciona en el visualizador de información
múltiple, es posible que el sistema no fun- cione correctamente. Lleve el vehículo a un taller de Toyota o taller autorizado de Toyota,
o a un taller de confianza para que lo revisen.

123
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores

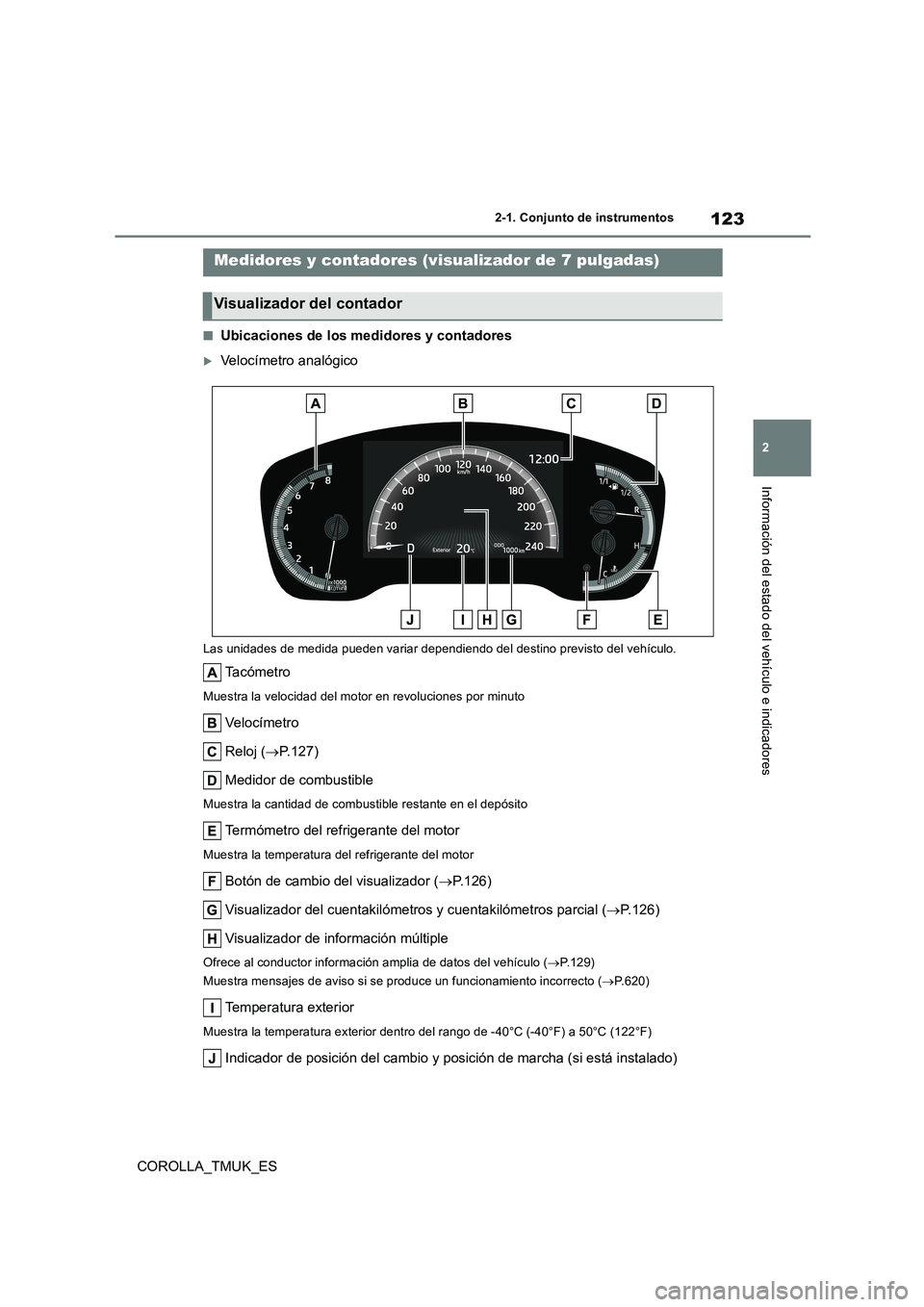

■Ubicaciones de los medidores y contadores
Velocímetro analógico
Las unidades de medida pueden variar dependiendo del destino previsto del vehículo.
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto
Ve lo cí m et r o
Reloj ( P.127)
Medidor de combustible
Muestra la cantidad de combustible restante en el depósito
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Botón de cambio del visualizador ( P.126)
Visualizador del cuentakilómetros y cuentakilómetros parcial ( P.126)
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo ( P.129)
Muestra mensajes de aviso si se pr oduce un funcionamiento incorrecto (P.620)
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40°C (-40°F) a 50°C (122°F)
Indicador de posición del cambio y posición de marcha (si está instalado)
Medidores y contadores (visualizador de 7 pulgadas)
Visualizador del contador

124
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
(P.277)

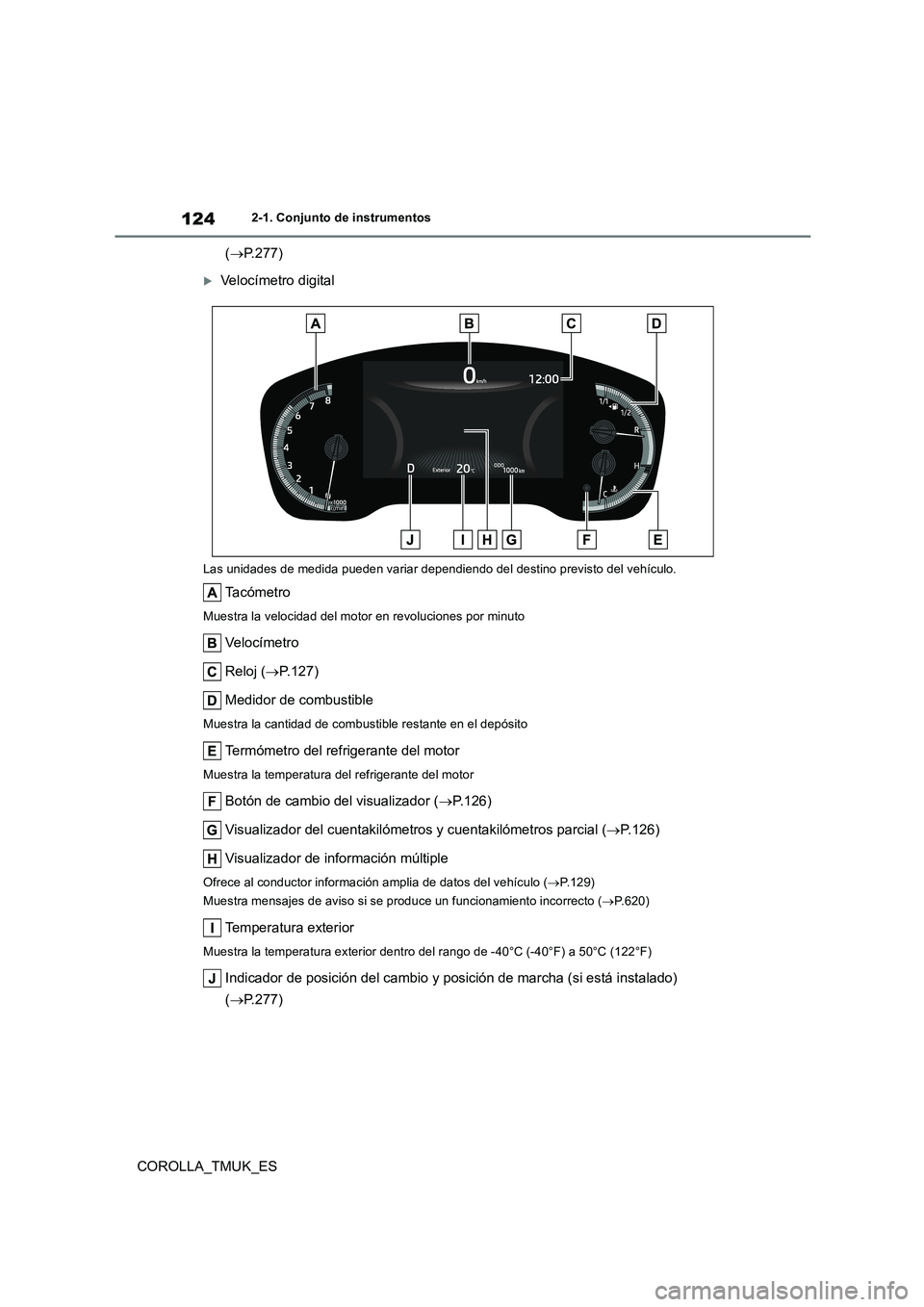

Velocímetro digital
Las unidades de medida pueden variar dependiendo del destino previsto del vehículo.
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto
Ve lo cí m et r o
Reloj ( P.127)
Medidor de combustible
Muestra la cantidad de combustible restante en el depósito
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Botón de cambio del visualizador ( P.126)
Visualizador del cuentakilómetros y cuentakilómetros parcial ( P.126)
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo ( P.129)
Muestra mensajes de aviso si se pr oduce un funcionamiento incorrecto (P.620)
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40°C (-40°F) a 50°C (122°F)
Indicador de posición del cambio y posición de marcha (si está instalado)
( P.277)

125
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores

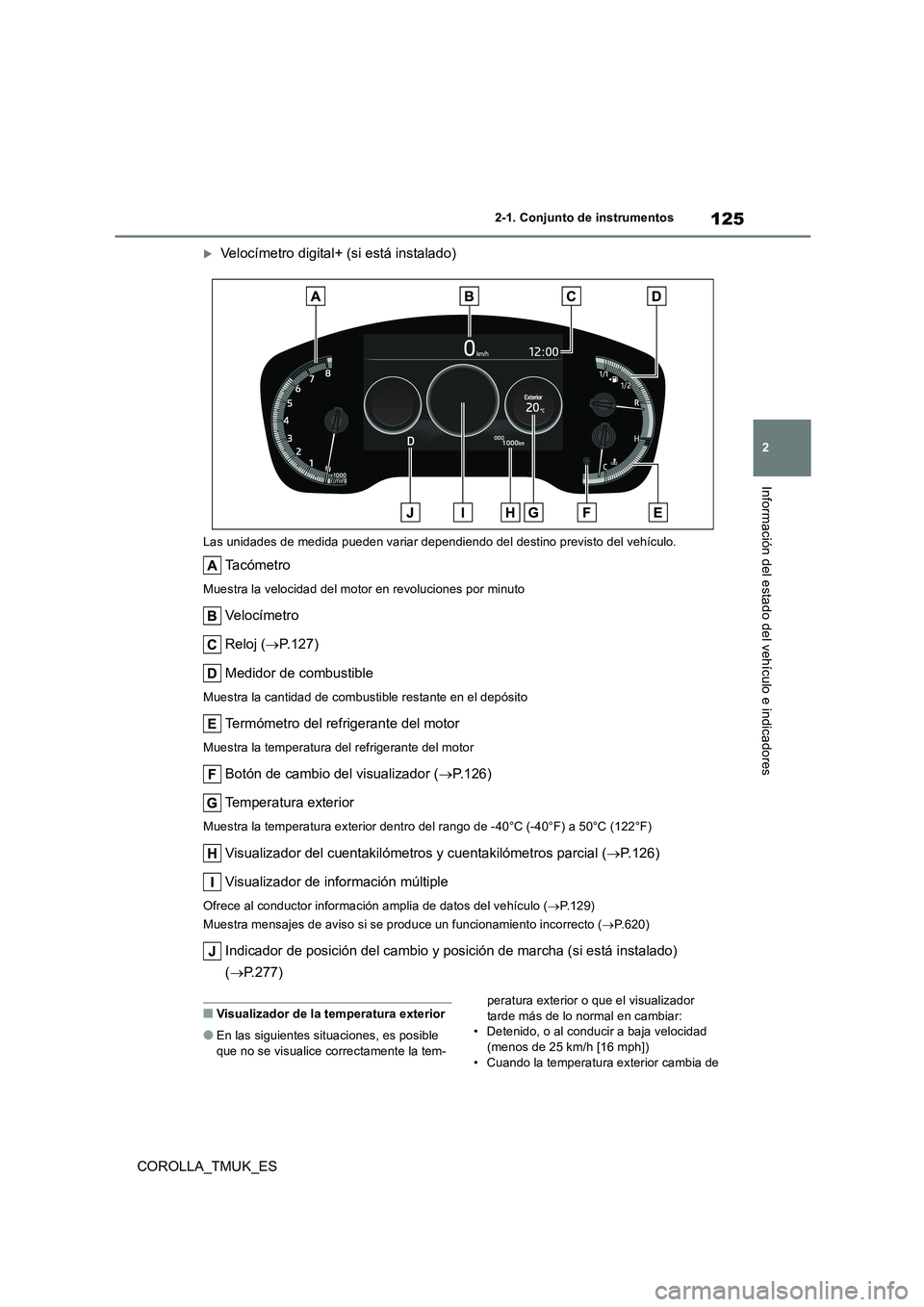

Velocímetro digital+ (si está instalado)
Las unidades de medida pueden variar dependiendo del destino previsto del vehículo.
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto
Ve lo cí m et r o
Reloj ( P.127)
Medidor de combustible
Muestra la cantidad de combustible restante en el depósito
Termómetro del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Botón de cambio del visualizador ( P.126)
Temperatura exterior
Muestra la temperatura exterior dentro del rango de -40°C (-40°F) a 50°C (122°F)
Visualizador del cuentakilómetros y cuentakilómetros parcial (P.126)
Visualizador de información múltiple
Ofrece al conductor información amplia de datos del vehículo ( P.129)
Muestra mensajes de aviso si se pr oduce un funcionamiento incorrecto (P.620)
Indicador de posición del cambio y posición de marcha (si está instalado)
( P.277)
■Visualizador de la temperatura exterior
●En las siguientes situaciones, es posible
que no se visualice correctamente la tem-
peratura exterior o que el visualizador tarde más de lo normal en cambiar:• Detenido, o al conducir a baja velocidad
(menos de 25 km/h [16 mph]) • Cuando la temperatura exterior cambia de

126
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos

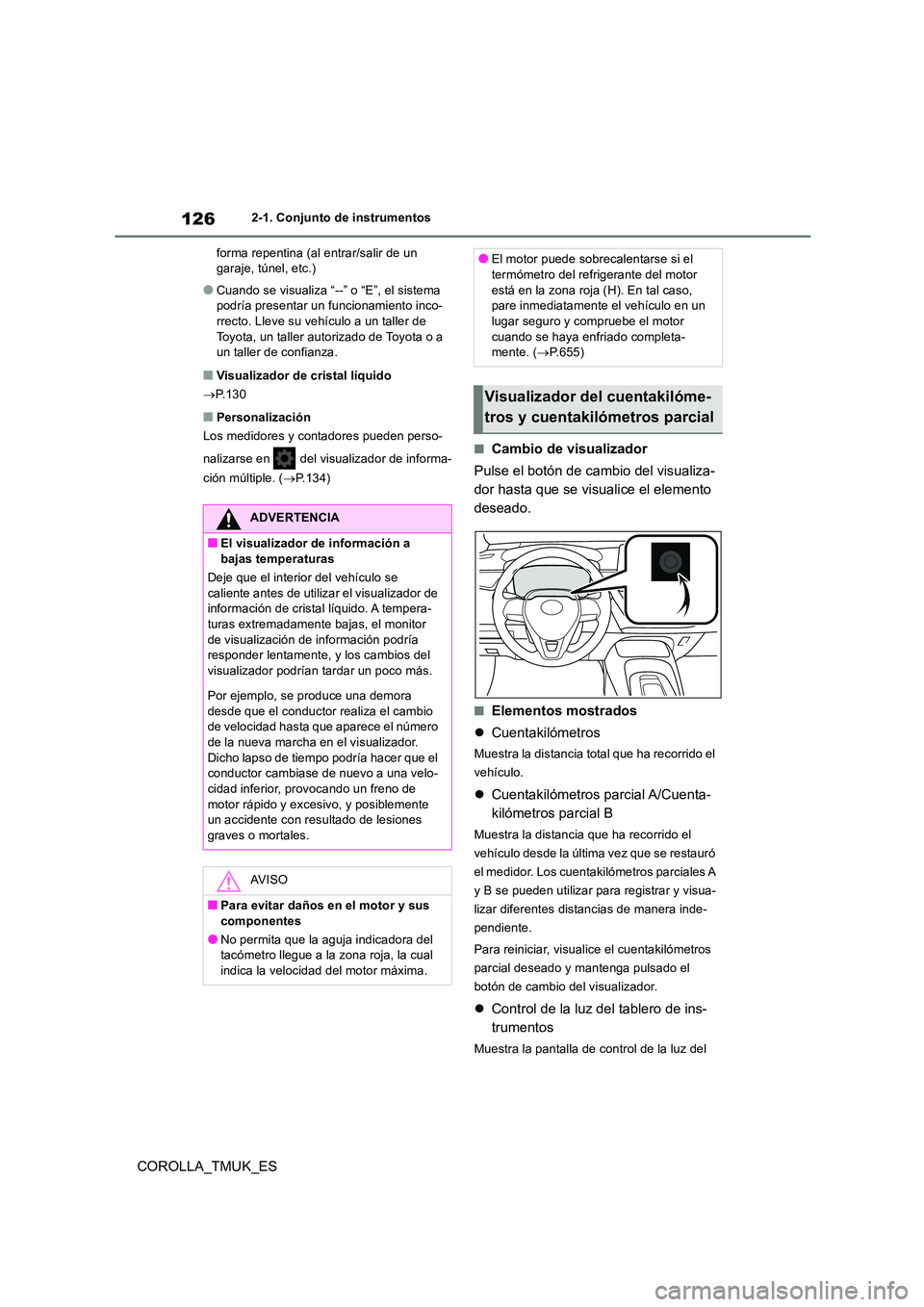

forma repentina (al entrar/salir de un garaje, túnel, etc.)
●Cuando se visualiza “--” o “E”, el sistema podría presentar un funcionamiento inco-rrecto. Lleve su vehículo a un taller de
Toyota, un taller autorizado de Toyota o a un taller de confianza.
■Visualizador de cristal líquido
 P.130
■Personalización
Los medidores y contadores pueden perso-
nalizarse en del visualizador de informa-
ción múltiple. ( P.134)
■Cambio de visualizador
Pulse el botón de cambio del visualiza-
dor hasta que se visualice el elemento
deseado.
■Elementos mostrados
 Cuentakilómetros
Muestra la distancia total que ha recorrido el
vehículo.
 Cuentakilómetros parcial A/Cuenta-
kilómetros parcial B
Muestra la distancia que ha recorrido el
vehículo desde la última vez que se restauró
el medidor. Los cuentakilómetros parciales A
y B se pueden utilizar para registrar y visua-
lizar diferentes distancias de manera inde-
pendiente.
Para reiniciar, visualice el cuentakilómetros
parcial deseado y mantenga pulsado el
botón de cambio del visualizador.
 Control de la luz del tablero de ins-
trumentos
Muestra la pantalla de control de la luz del
ADVERTENCIA
■El visualizador de información a
bajas temperaturas
Deje que el interior del vehículo se caliente antes de utilizar el visualizador de información de cristal líquido. A tempera-
turas extremadamente bajas, el monitor de visualización de información podría responder lentamente, y los cambios del
visualizador podrían tardar un poco más.
Por ejemplo, se produce una demora
desde que el conductor realiza el cambio de velocidad hasta que aparece el número de la nueva marcha en el visualizador.
Dicho lapso de tiempo podría hacer que el conductor cambiase de nuevo a una velo-cidad inferior, provocando un freno de
motor rápido y excesivo, y posiblemente un accidente con resultado de lesiones graves o mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del tacómetro llegue a la zona roja, la cual
indica la velocidad del motor máxima.
●El motor puede sobrecalentarse si el termómetro del refrigerante del motor
está en la zona roja (H). En tal caso, pare inmediatamente el vehículo en un lugar seguro y compruebe el motor
cuando se haya enfriado completa- mente. ( P.655)
Visualizador del cuentakilóme-
tros y cuentakilómetros parcial

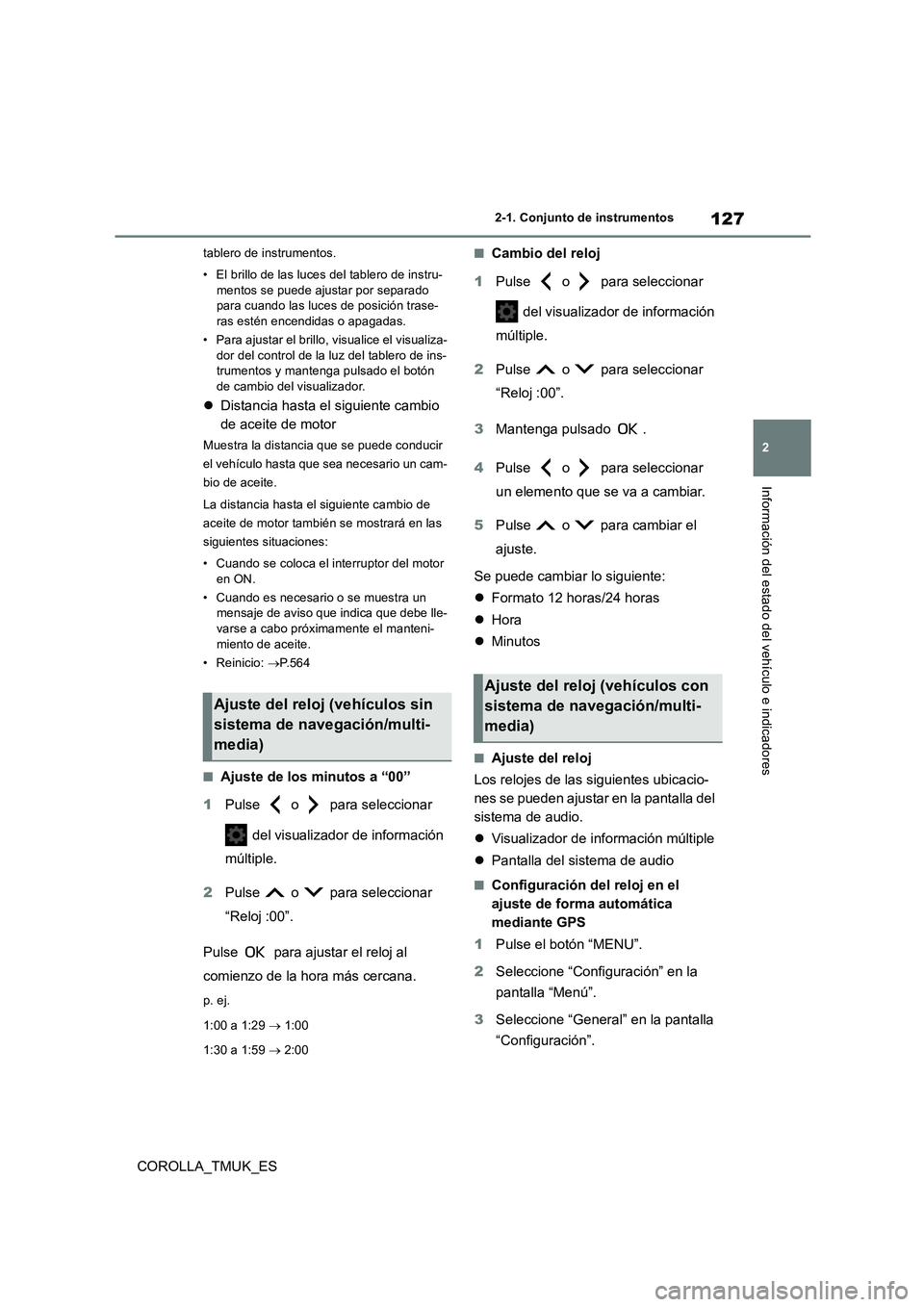

127
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
Información del estado del vehículo e indicadores
tablero de instrumentos.
• El brillo de las luces del tablero de instru-
mentos se puede ajustar por separado para cuando las luces de posición trase-ras estén encendidas o apagadas.
• Para ajustar el brillo, visualice el visualiza-
dor del control de la luz del tablero de ins- trumentos y mantenga pulsado el botón de cambio del visualizador.
 Distancia hasta el siguiente cambio
de aceite de motor
Muestra la distancia que se puede conducir
el vehículo hasta que sea necesario un cam-
bio de aceite.
La distancia hasta el siguiente cambio de
aceite de motor también se mostrará en las
siguientes situaciones:
• Cuando se coloca el interruptor del motor
en ON.
• Cuando es necesario o se muestra un mensaje de aviso que indica que debe lle-varse a cabo próximamente el manteni-
miento de aceite.
• Reinicio:  P.564
■Ajuste de los minutos a “00”
1 Pulse o para seleccionar
del visualizador de información
múltiple.
2 Pulse o para seleccionar
“Reloj :00”.
Pulse para ajustar el reloj al
comienzo de la hora más cercana.
p. ej.
1:00 a 1:29  1:00
1:30 a 1:59  2:00
■Cambio del reloj
1 Pulse o para seleccionar
del visualizador de información
múltiple.
2 Pulse o para seleccionar
“Reloj :00”.
3 Mantenga pulsado .
4 Pulse o para seleccionar
un elemento que se va a cambiar.
5 Pulse o para cambiar el
ajuste.
Se puede cambiar lo siguiente:
 Formato 12 horas/24 horas
 Hora
 Minutos
■Ajuste del reloj
Los relojes de las siguientes ubicacio-
nes se pueden ajustar en la pantalla del
sistema de audio.
 Visualizador de información múltiple
 Pantalla del sistema de audio
■Configuración del reloj en el
ajuste de forma automática
mediante GPS
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
Ajuste del reloj (vehículos sin
sistema de navegación/multi-
media)
Ajuste del reloj (vehículos con
sistema de navegación/multi-
media)

128
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos
4Seleccione “Reloj”.
5 Seleccione “Ajuste automático por
GPS” para activarlo.
■Ajuste manual del reloj
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Ajuste automático por
GPS” para desactivarlo.
6 Ajuste la hora mostrada.
 Hora: Seleccione “-” o “+” de “Horas”
para ajustar la hora.
 Minutos: Seleccione “-” o “+” de
“Minutos” para ajustar los minutos.
 “:00”: Seleccione para ajustar el reloj
al comienzo de la hora más cercana.
p. ej.
1:00 a 1:29  1:00
1:30 a 1:59  2:00
■Configuración de la zona horaria
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Zona horaria”.
Seleccione la zona horaria que desee.
■Configuración del horario de
verano
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Horario de verano” y, a
continuación, on u off.
■Cambio del reloj entre el formato
12 horas/24 horas
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla “Menú”.
3 Seleccione “General” en la pantalla
“Configuración”.
4 Seleccione “Reloj”.
5 Seleccione “Formato de 24 horas”
y, a continuación, on u off.
Cuando está desactivado, el reloj se visua-
liza en el formato horario de 12 horas.
■Pantalla de ajustes del reloj (vehículos
con sistema de navegación/multimedia)
Si se muestra “Reloj :00” cuando se selec-
ciona en el visualizador de información
múltiple, es posible que el sistema no fun- cione correctamente. Lleve el vehículo a un taller de Toyota o taller autorizado de Toyota,
o a un taller de confianza para que lo revisen.

129
2
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos

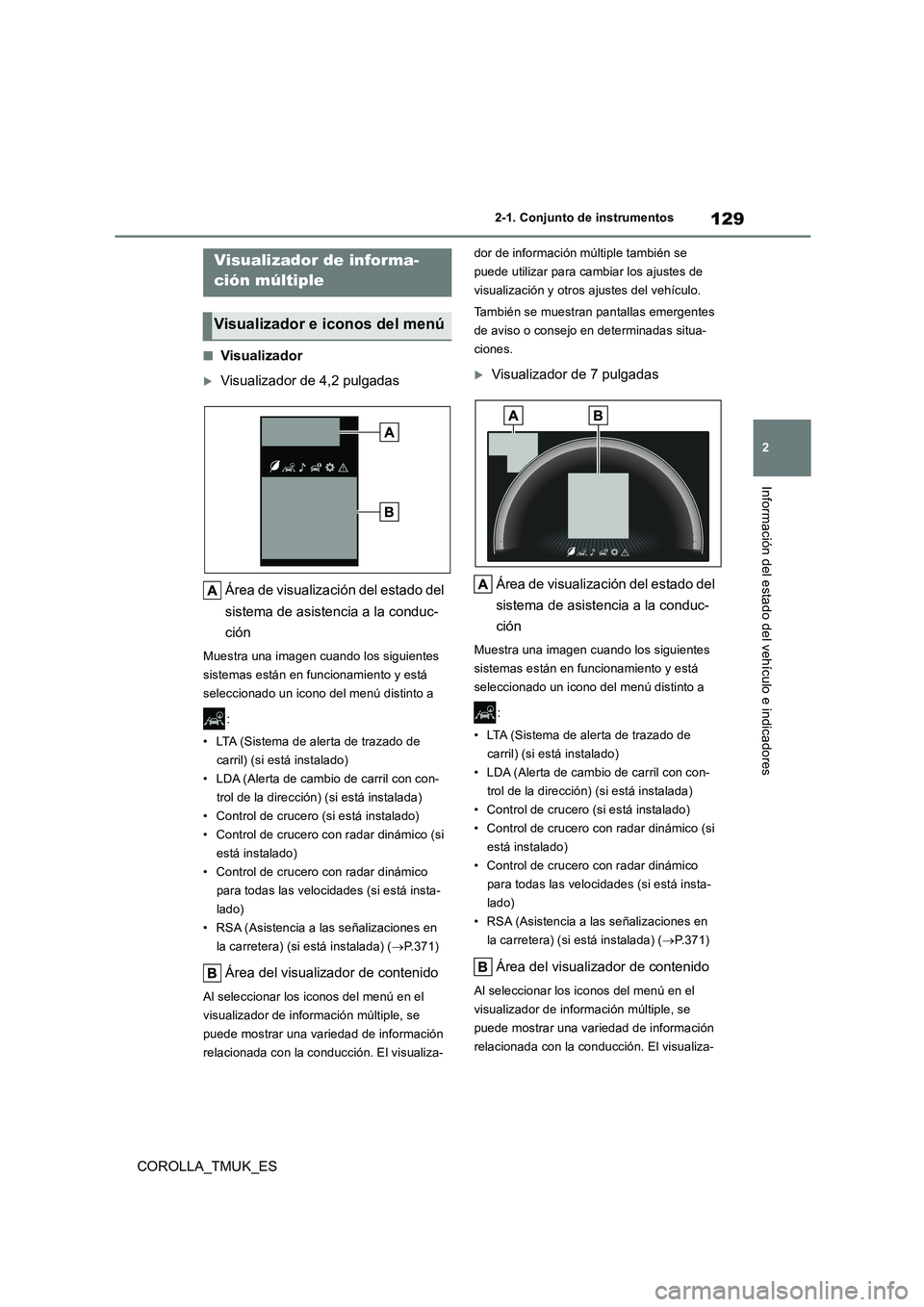

Información del estado del vehículo e indicadores
■Visualizador
Visualizador de 4,2 pulgadas
Área de visualización del estado del
sistema de asistencia a la conduc-
ción
Muestra una imagen cuando los siguientes
sistemas están en funcionamiento y está
seleccionado un icono del menú distinto a
:
• LTA (Sistema de alerta de trazado de
carril) (si está instalado)
• LDA (Alerta de cambio de carril con con-
trol de la dirección) (si está instalada)
• Control de crucero (si está instalado)
• Control de crucero con radar dinámico (si
está instalado)
• Control de crucero con radar dinámico
para todas las velocidades (si está insta-
lado)
• RSA (Asistencia a las señalizaciones en
la carretera) (si está instalada) ( P.371)
Área del visualizador de contenido
Al seleccionar los iconos del menú en el
visualizador de información múltiple, se
puede mostrar una variedad de información
relacionada con la conducción. El visualiza-
dor de información múltiple también se
puede utilizar para cambiar los ajustes de
visualización y otros ajustes del vehículo.
También se muestran pantallas emergentes
de aviso o consejo en determinadas situa-
ciones.
Visualizador de 7 pulgadas
Área de visualización del estado del
sistema de asistencia a la conduc-
ción
Muestra una imagen cuando los siguientes
sistemas están en funcionamiento y está
seleccionado un icono del menú distinto a
:
• LTA (Sistema de alerta de trazado de
carril) (si está instalado)
• LDA (Alerta de cambio de carril con con-
trol de la dirección) (si está instalada)
• Control de crucero (si está instalado)
• Control de crucero con radar dinámico (si
está instalado)
• Control de crucero con radar dinámico
para todas las velocidades (si está insta-
lado)
• RSA (Asistencia a las señalizaciones en
la carretera) (si está instalada) ( P. 3 7 1 )
Área del visualizador de contenido
Al seleccionar los iconos del menú en el
visualizador de información múltiple, se
puede mostrar una variedad de información
relacionada con la conducción. El visualiza-
Visualizador de informa-
ción múltiple
Visualizador e iconos del menú

130
COROLLA_TMUK_ES
2-1. Conjunto de instrumentos

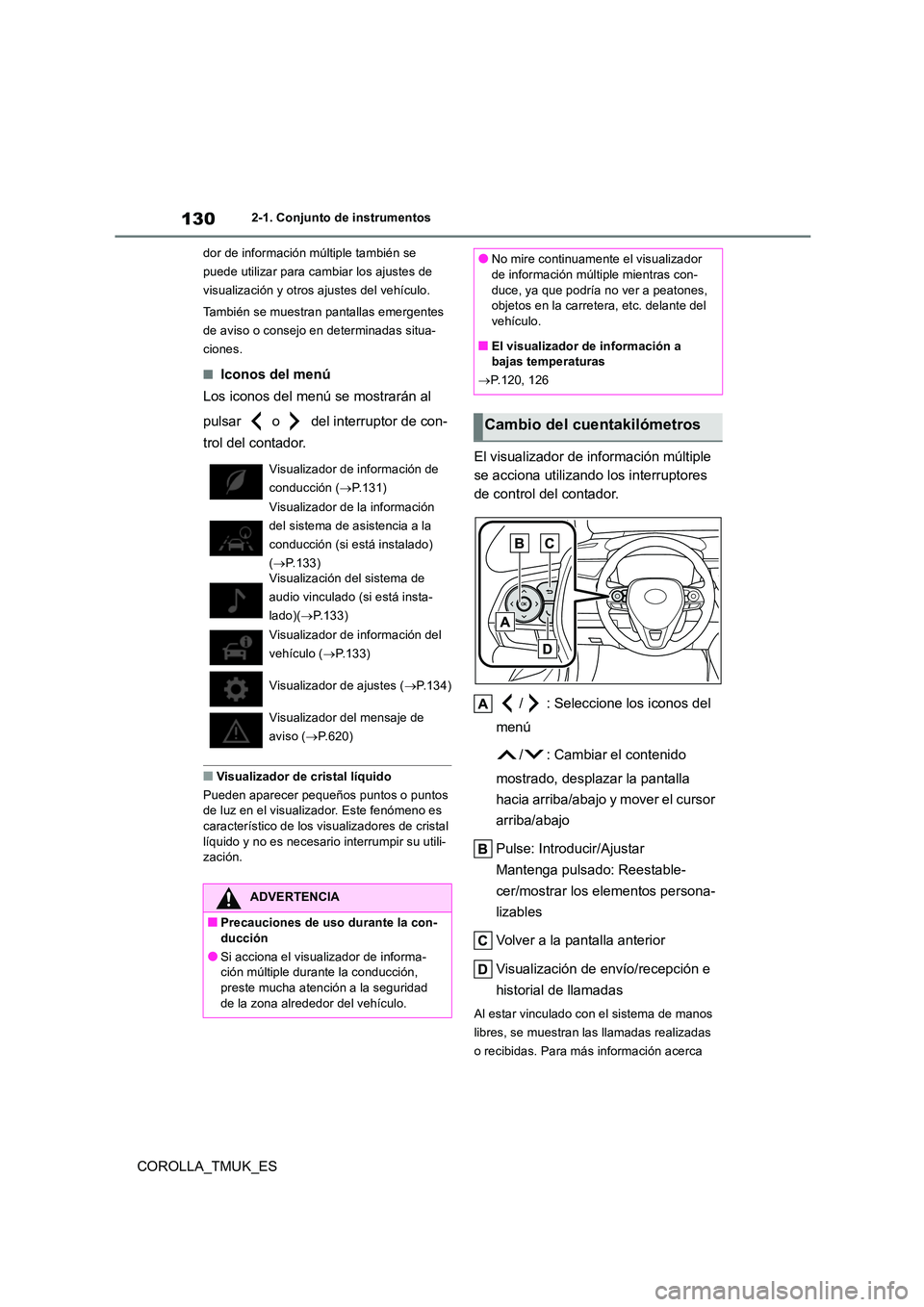

dor de información múltiple también se
puede utilizar para cambiar los ajustes de
visualización y otros ajustes del vehículo.
También se muestran pantallas emergentes
de aviso o consejo en determinadas situa-
ciones.
■Iconos del menú
Los iconos del menú se mostrarán al
pulsar o del interruptor de con-
trol del contador.
■Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno es
característico de los visualizadores de cristal líquido y no es necesario interrumpir su utili-zación.
El visualizador de información múltiple
se acciona utilizando los interruptores
de control del contador.
/ : Seleccione los iconos del
menú
/ : Cambiar el contenido
mostrado, desplazar la pantalla
hacia arriba/abajo y mover el cursor
arriba/abajo
Pulse: Introducir/Ajustar
Mantenga pulsado: Reestable-
cer/mostrar los elementos persona-
lizables
Volver a la pantalla anterior
Visualización de envío/recepción e
historial de llamadas
Al estar vinculado con el sistema de manos
libres, se muestran las llamadas realizadas
o recibidas. Para más información acerca
Visualizador de información de
conducción ( P.131)
Visualizador de la información
del sistema de asistencia a la
conducción (si está instalado)
( P.133) Visualización del sistema de
audio vinculado (si está insta-
lado)( P.133)
Visualizador de información del
vehículo ( P. 1 3 3 )
Visualizador de ajustes ( P.134)
Visualizador del mensaje de
aviso ( P.620)
ADVERTENCIA
■Precauciones de uso durante la con- ducción
●Si acciona el visualizador de informa-ción múltiple durante la conducción,
preste mucha atención a la seguridad de la zona alrededor del vehículo.
●No mire continuamente el visualizador de información múltiple mientras con-
duce, ya que podría no ver a peatones, objetos en la carretera, etc. delante del vehículo.
■El visualizador de información a bajas temperaturas
 P.120, 126
Cambio del cuentakilómetros
